Wasserbäder – Water Baths - Bain-maries - Baños de Agua
=== Ende der Lis te fü r Textm ar ke I nh alt1 = ==
Betriebsanleitung - Operating Manual -
Mode d'emploi - Manual de instrucciones
1.950.6070ML-V1
Page 2
Inhaltsverzeichnis
1 Bestimmungsgemäße Verwendung ................................................... 4
1.1 Beschreibung ........................................................................................... 4
2 Erklärung der Sicherheitshinweise .................................................... 5
2.1 Erklärung anderer Hinweise .................................................................... 5
3 Verantwortung des Betreibers - Sicherheitshinweise ...................... 6
3.1 Sicherheitshinweise zum Umgang ........................................................... 6
3.2 Fachgerechte Bedienung ......................................................................... 7
3.3 Zum Betrieb ............................................................................................. 7
4 Bedien- und Funktionselemente ........................................................ 8
5 Sicherheitsanweisungen ................................................................... 10
6 Vorbereitungen ................................................................................. 11
6.1 Aufstellen .............................................................................................. 11
6.2 Temperierflüssigkeit .............................................................................. 12
6.3 Befüllen / Entleeren ............................................................................... 12
7 Inbetriebnahme ................................................................................. 14
7.1 Geräteeinstellungen .............................................................................. 14
8 Mögliche Störursachen / Alarm-Meldungen .................................... 17
9 Technische Daten ............................................................................... 18
10 Reinigung / Reparatur des Gerätes .................................................. 21
10.1 Reinigung .............................................................................................. 22
10.2 Reparaturdienst ..................................................................................... 22
10.3 Einsendung zur Reparatur ..................................................................... 22
11 Gewährleistung ................................................................................. 23
12 Entsorgung ......................................................................................... 23
12.1 Verpackung ........................................................................................... 23
12.2 Gerät ..................................................................................................... 23
Pos: 4 /Technische Dokumentation/Flash CORIO/Glückwunsch - Einleitung @ 0\mod_13951368662 01_6.doc x @ 4160 @ @ 1
2
Page 3
Bestimmungsgemäße Verwendung
Die
Herzlichen Glückwunsch!
Sie haben eine gute Wahl getroffen.
JULABO dankt Ihnen für das entgegengebrachte Vertrauen.
Diese Betriebsanleitung soll Sie mit der Bedienung und den
Einsatzmöglichkeiten unserer Geräte vertraut machen. Lesen Sie die
Betriebsanleitung sorgfältig!
Falls Sie Fragen zur Bedienung des Gerätes oder bezüglich der
Betriebsanleitung haben, rufen Sie uns bitte an!
Kontakt:
JULABO GmbH
Gerhard-Juchheim-Strasse 1
77960 Seelbach / Germany
Tel. +49 (0) 7823 / 51-0
Fax +49 (0) 07823 / 2491
[email protected]
www.julabo.com
Das JULABO Qualitäts-Management-System
Die Standards in Entwicklung, Produktion und Vertrieb von
Temperiergeräten für Labor und Industrie erfüllen die Forderungen der
Prüfnormen ISO 9001 und ISO 14001.
Zertifikat-Registrier-Nr. 01 100044846.
Auspacken und Überprüfen
Bei beschädigter Verpackung oder bei verdeckten Transportschäden, die
nach dem Auspacken der Geräte und des Zubehörs ersichtlich sind, ist
der Lieferant durch eine Schadensbescheinigung zu benachrichtigen.
deutsch
Betriebsanleitung
• für künftige Verwendung aufbewahren,
• für das Bedienpersonal jederzeit zugänglich ablegen.
Pos: 5 /Technische Dokumentation/Flash CORIO/PURA/Bestimmungsgemäße Verwendung @ 1\mod_1457534635596_6.do cx @ 9290 @ 1 @ 1
3
Page 4
PID1
1 Bestimmungsgemäße Verwendung
Die JULABO Wasserbäder sind für die Temperierung von Wasser in einem
Badgefäß vorgesehen.
Die JULABO Wasserbäder sind nicht geeignet zur direkten Temperierung
von Nahrungs- und Genussmitteln, sowie pharmazeutische und
medizintechnische Produkte.
Direkte Temperierung bedeutet: Ungeschützter Kontakt des
Temperiergutes mit dem Temperiermedium (Temperierflüssigkeit).
• Die Wasserbäder sind nicht für den Einsatz in explosionsgefährdeter
Pos: 6 /Technische Dokumentation/Flash CORIO/PURA/Beschreibung @ 1\mod_1457535552980_6.doc x @ 93 13 @ 2 @ 1
1.1 Beschreibung
Umgebung geeignet.
• Die Bedienung dieser Wasserbäder erfolgt über eine spritzwasser-
geschützte Folientastatur.
• Die Mikroprozessortechnik erlaubt es, den Sollwert über die LED
Temperaturanzeige einzustellen, anzuzeigen und zu speichern.
• Die PID -Temperaturregelung passt die Wärmezufuhr automatisch
dem erforderlichen Bedarf im Bad an.
• Die Wasserbäder stimmen mit den für das Produkt zuständigen
Vorschriften der Europäischen Richtlinien überein.
• Die Modelle PURA-4, -10, -14, -22, -30 sind mit Ablasshahn zum
Entleeren und Tragegriffen zum Transport ausgestattet.
Pos: 7 /Technische Dokumentation/Flash CORIO/CORIO_CD_GESAMT/Erklärung Sicherheits- und andere Hinwe ise @ 0 \mod_1409 218449017 _6.docx @ 669 6 @ 12 @ 1
4
Page 5
Erklärung der Sicherheitshinweise
Bezeichnet Anwendungstipps und andere nützliche Informationen.

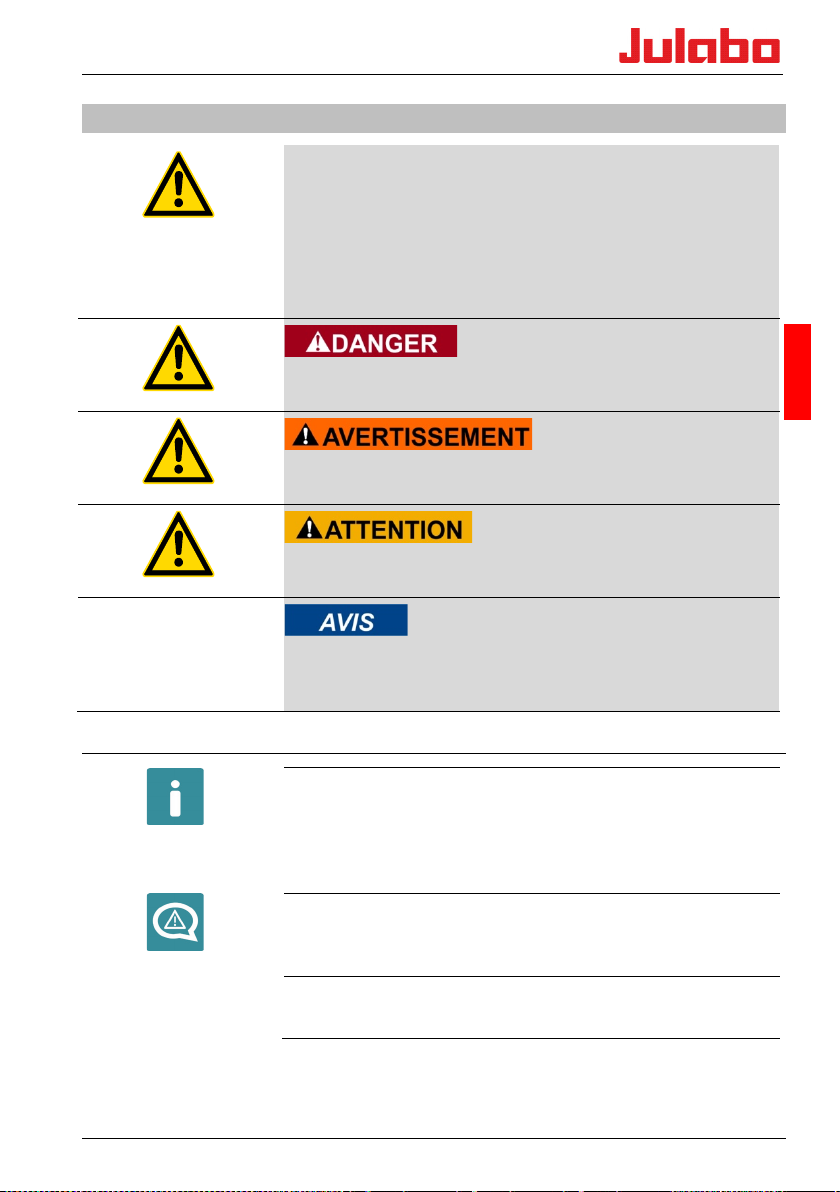

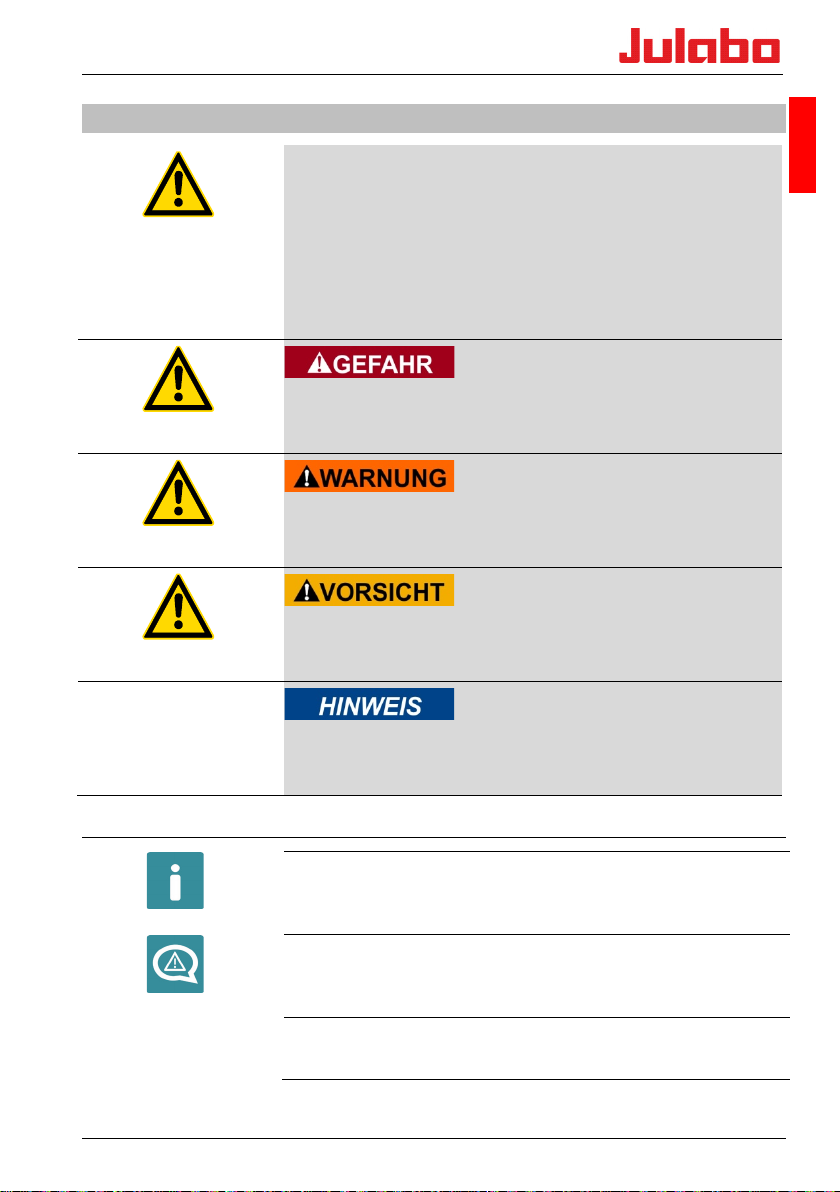

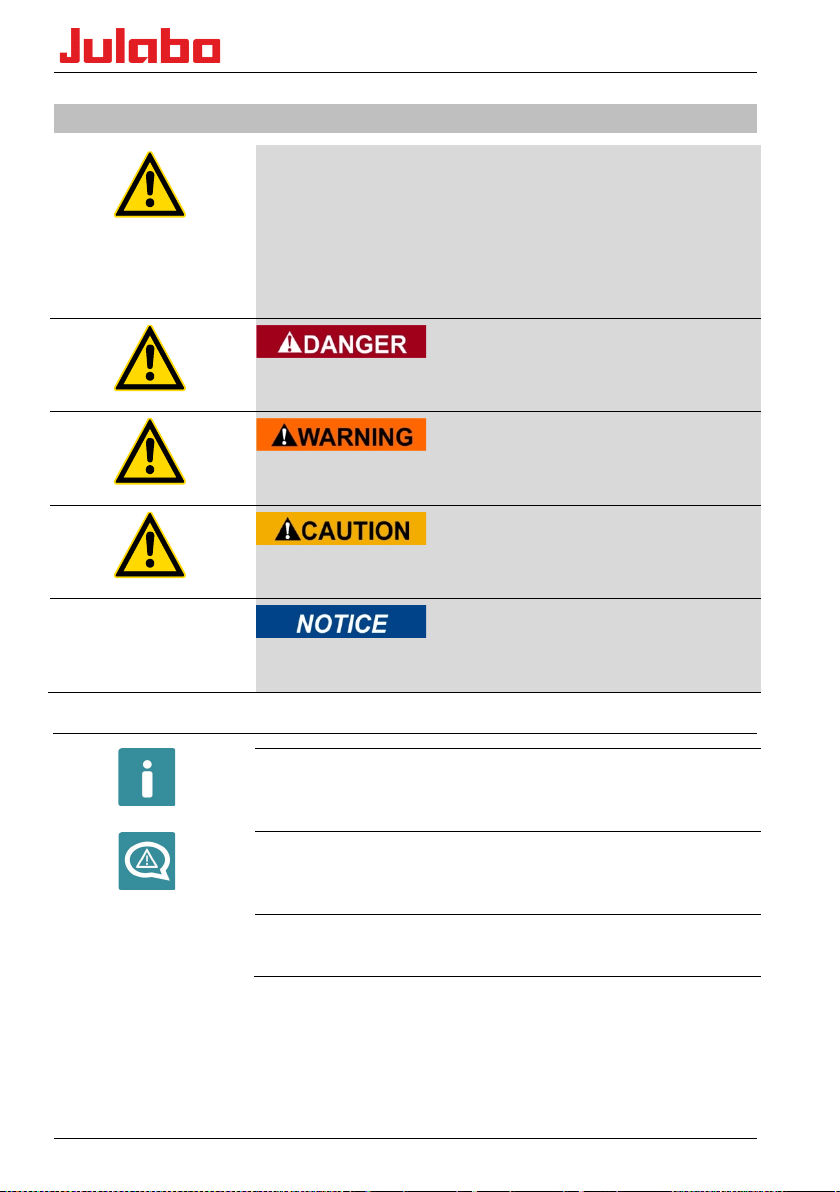

2 Erklärung der Sicherheitshinweise
Die Betriebsanleitung enthält Warnhinweise, welche die Sicherheit
beim Umgang mit dem Gerät erhöhen sollen. Das allgemeine
Warnzeichen, bestehend aus einem gleichschenkligen Dreieck, das ein
Ausrufezeichen umschließt und in bestimmten Signalfarben dargestellt
deutsch
ist, ist den Signalwörtern vorangestellt.
„Warnung vor einer Gefahrstelle.“
In Verbindung mit einem Signalwort wird die Bedeutung der Gefahr
eingestuft. Anweisungen sorgfältig lesen und befolgen!
Das Signalwort bezeichnet eine Gefährdung mit einem hohen
Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine
schwere Verletzung zur Folge hat.
Das Signalwort bezeichnet eine Gefährdung mit einem mittleren
Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine
schwere Verletzung zur Folge haben kann.
Das Signalwort bezeichnet eine Gefährdung mit einem niedrigen
Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder
mäßige Verletzung zur Folge haben kann.
bezeichnet eine möglicherweise schädliche Situation. Wenn sie nicht
gemieden wird, kann die Anlage oder etwas in ihrer Umgebung
beschädigt werden.
2.1 Erklärung anderer Hinweise
TIPP
Pos: 8 /Technische Dokumentation/Flash CORIO/PURA/Verantwortung des Betreibers - Sicherheitshinweis e @ 1\mo d_14575 359242 97_6.d ocx @ 9324 @ 1 @ 1
Hier wird auf etwas Besonderes aufmerksam gemacht.
Gefahren auf den zweiten Blick
Nennt Zustände die erst nach dem Beginn einer Aktion auftreten und
bei Beachtung des Warnhinweises hätten vermieden werden können.
Informativer Hinweis
Gibt weiterführende Informationen.
5
Page 6
3 Verantwortung des Betreibers - Sicherheitshinweise
Die Produkte der Firma JULABO GmbH gewährleisten einen sicheren
Betrieb, wenn sie nach den allgemeinen Sicherheitsregeln installiert,
betrieben und gewartet werden. Dieses Kapitel erläutert die potentiellen
Gefahren, die im Zusammenhang mit dem Betrieb der Wasserbäder
entstehen können und nennt die wichtigsten Sicherheitsmaßnahmen, um
diese Gefahren nach Möglichkeit auszuschließen.
Der Betreiber ist für die Qualifikation des Bedienpersonals
verantwortlich.
Stellen Sie sicher, dass die Personen, die die Wasserbäder bedienen in
den betreffenden Arbeiten unterwiesen sind.
Die Bediener sind in regelmäßigen Abständen über die bei ihren
Tätigkeiten auftretenden Gefahren, sowie über Maßnahmen zu ihrer
Abwendung zu unterweisen.
Tragen Sie Sorge, dass alle mit der Bedienung, Wartung und Installation
betrauten Personen die Sicherheitsinformationen, sowie die
Bedienungsanleitung gelesen und verstanden haben.
Falls Sie Fragen zur Bedienung des Gerätes oder bezüglich der
Pos: 9 /Technische Dokumentation/Flash CORIO/PURA/Sicherheitshinweise, Umgang @ 1\mod_1457536074654_6.docx @ 9335 @ 222 @ 1
3.1 Sicherheitshinweise zum Umgang
Betriebsanleitung haben, bitte rufen Sie uns an!
• Vermeiden Sie Schläge gegen das Gehäuse, Vibrationen,
Beschädigungen der Bedienfolie (Tasten, Display) oder starke
Verschmutzung.
• Stellen Sie sicher, dass das Produkt in regelmäßigen und
einsatzbedingten Zeitabständen auf seinen ordnungsgemäßen
Zustand überprüft wird.
• Der ordnungsgemäße Zustand der Gebots-, Warn-., Verbots- und
Sicherheitszeichen ist regelmäßig mindestens jedoch alle 2 Jahre zu
überprüfen.
• Sorgen Sie dafür, dass das Anschlussnetz eine niedrige Impedanz
aufweist, um Beeinflussungen der Geräte zu vermeiden, die am
gleichen Netz betrieben werden.
• Das Gerät ist für das Betreiben in einer beherrschten
elektromagnetischen Umgebung ausgelegt. Dies bedeutet, dass in
einer solchen Umgebung Sendeeinrichtungen wie z. B. Mobiltelefone
nicht in unmittelbarer Nachbarschaft verwendet werden sollten.
Durch magnetische Abstrahlung können andere Geräte mit
magnetfeldempfindlichen Bauteilen, z. B. ein Monitor, beeinflusst
werden. Wir empfehlen einen Mindestabstand von 1 m einzuhalten.
• Die Umgebungstemperatur darf 40 °C nicht übersteigen und 5 °C
nicht unterschreiten.
• Die relative Luftfeuchtigkeit soll 50 % (40 °C) nicht übersteigen.
6
Page 7
Verantwortung des Betreibers - Sicherheitshinweise
• Nicht in aggressiver Atmosphäre lagern. Vor Verschmutzung
schützen.
• Vor Sonnenstrahlen schützen.
3.2 Fachgerechte Bedienung
Das Wasserbad darf nur von Fachkräften konfiguriert, installiert,
gewartet und repariert werden. Die Bediener muss von einer Fachkraft
eingewiesen werden.
3.3 Zum Betrieb
Geräte nur in gut belüfteten Bereichen verwenden. Das Gerät ist nicht
für den Einsatz in explosionsgefährdeter Umgebung geeignet.
Die JULABO Wasserbäder sind für die Temperierung von Wasser in einem
Badgefäß vorgesehen.
Im Bad dürfen keine brennbaren Stoffe eingefüllt werden. Brandgefahr!
Es dürfen weder ätzende, noch korrosiv wirkende Temperierflüssigkeiten
verwendet werden.

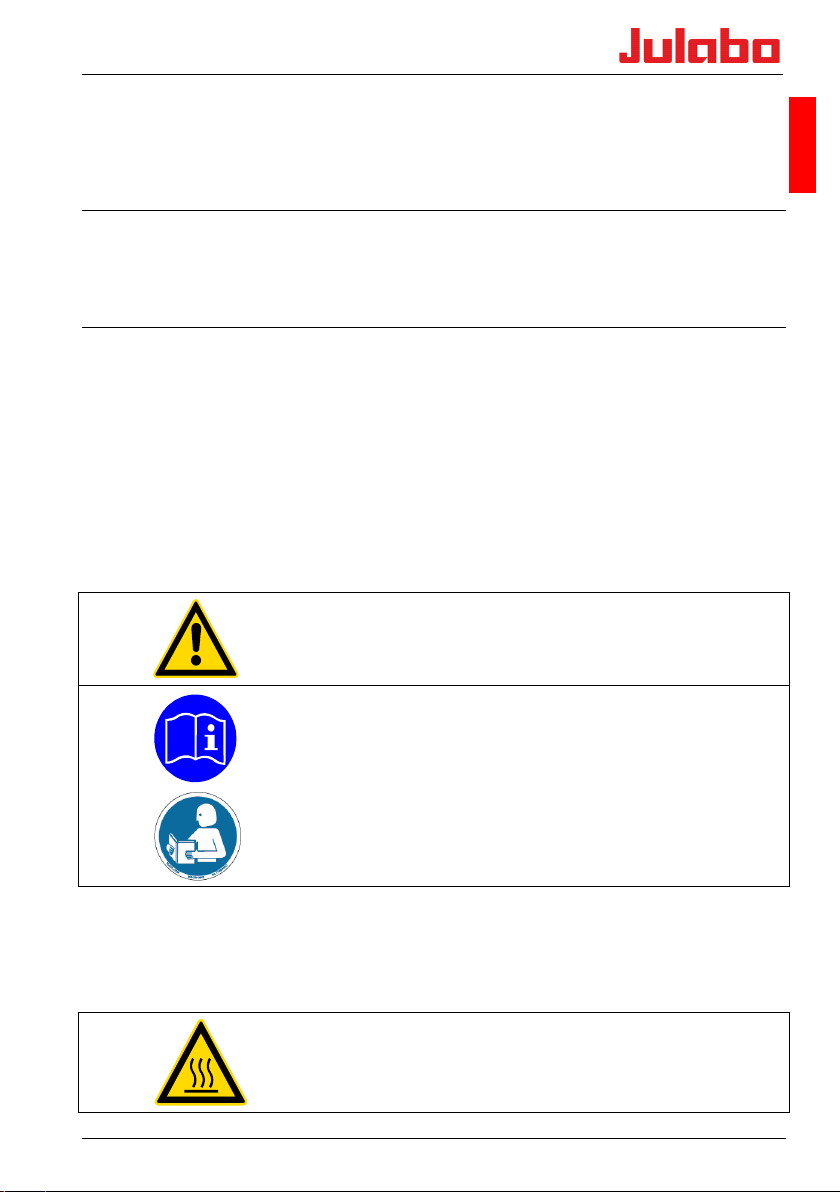

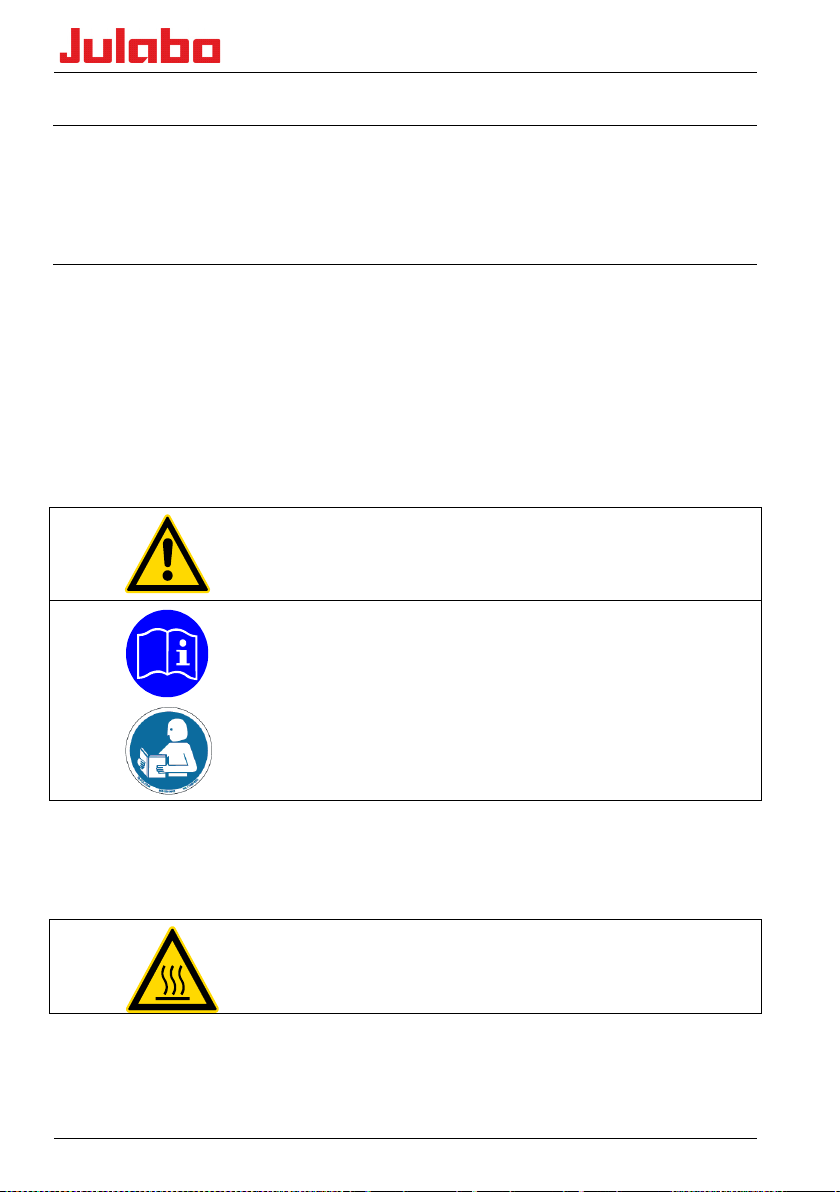

Bei Einsatz von Gefahrstoffen oder Stoffen, die gefährlich werden
können, müssen vom Betreiber die beiliegenden
Sicherheitskennzeichen (1 + 2) gut sichtbar an der Bedienseite
angebracht werden:
1
Warnung vor einer Gefahrenstelle. Achtung! Bitte die Dokumentation
beachten. (Bedienungsanleitung, Sicherheitsdatenblatt)
deutsch
2a
oder
2b
Vor dem Einschalten unbedingt die Benutzerinformationen lesen.
Gültigkeitsbereich: EU
Semi S1-0701 Tabelle A1-2 #9
Vor dem Einschalten unbedingt die Benutzerinformationen lesen.
Gültigkeitsbereich: USA, NAFTA
Aufgrund des großen Betriebstemperaturbereiches ist besondere Sorgfalt
und Vorsicht unumgänglich. Es bestehen thermische Gefahren:
Verbrennung, Verbrühen, Heißdampf, heiße, berührbare Teile und
Flächen.
Warnung vor heißer Oberfläche.
7
Page 8
2.3

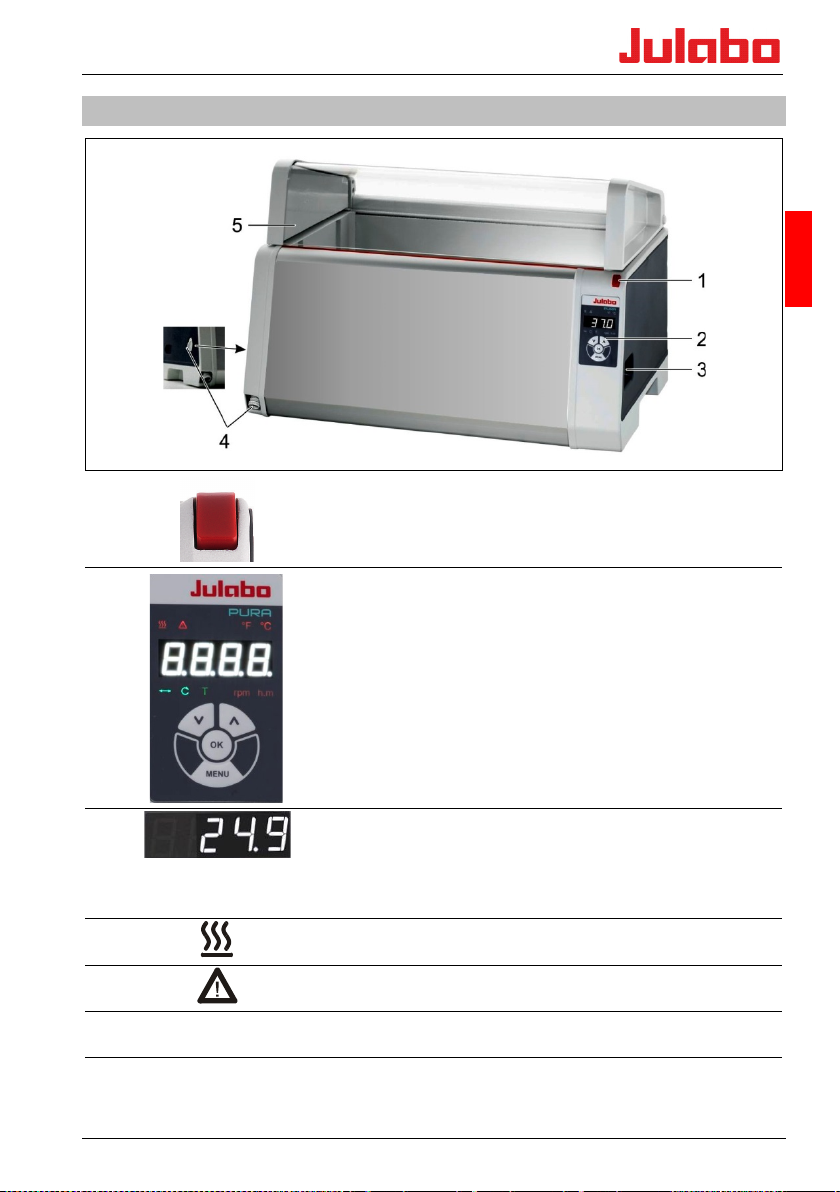

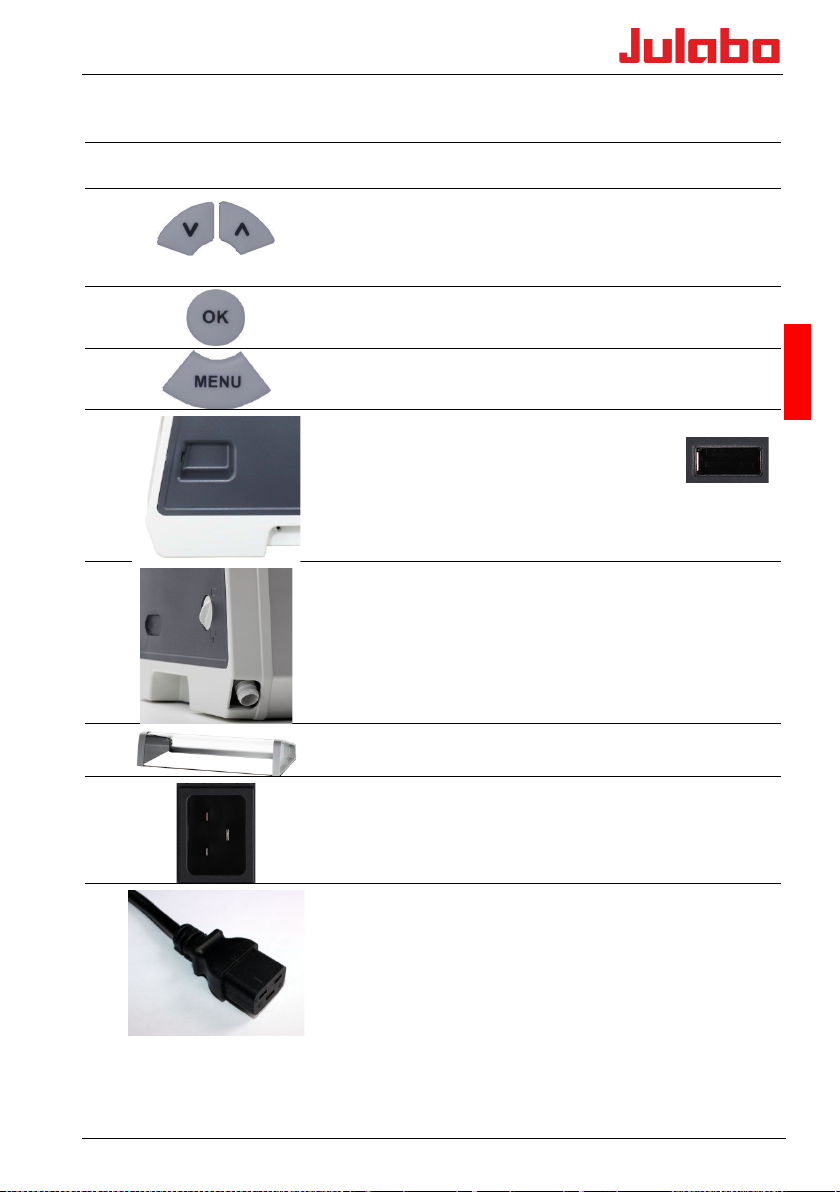

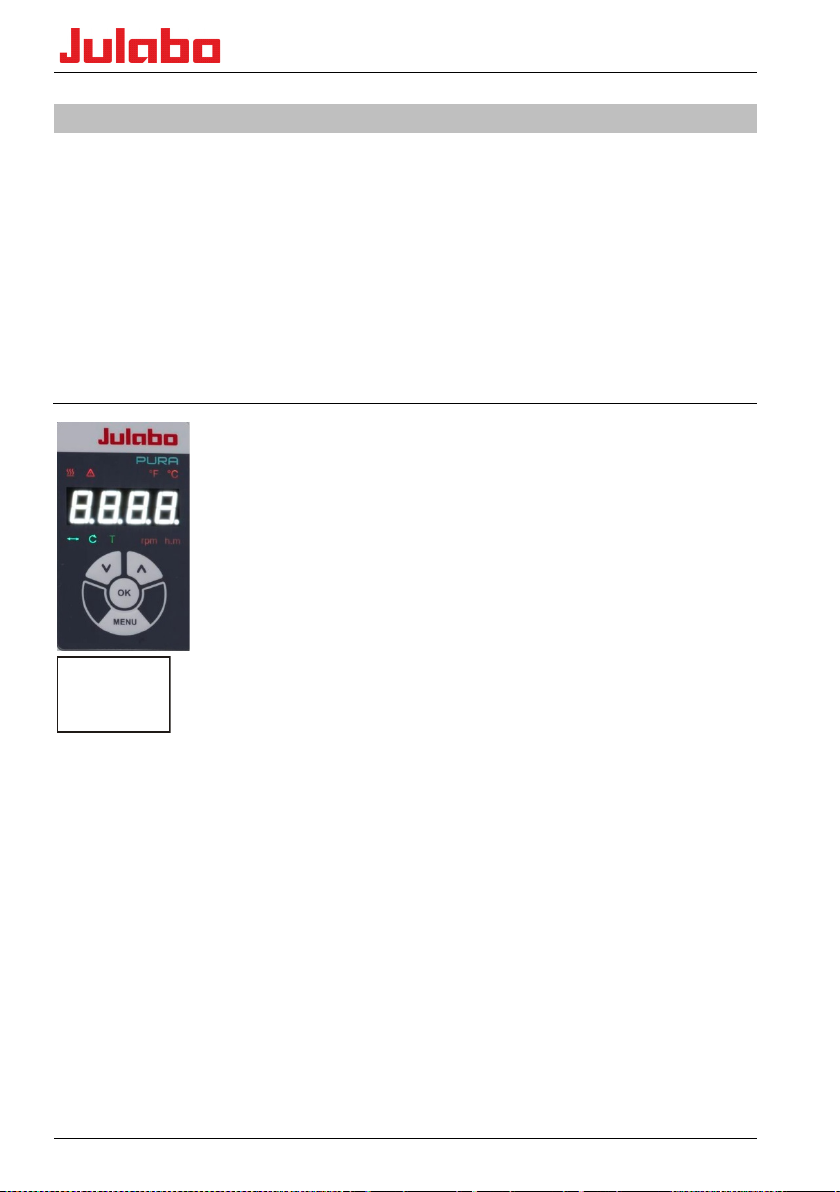

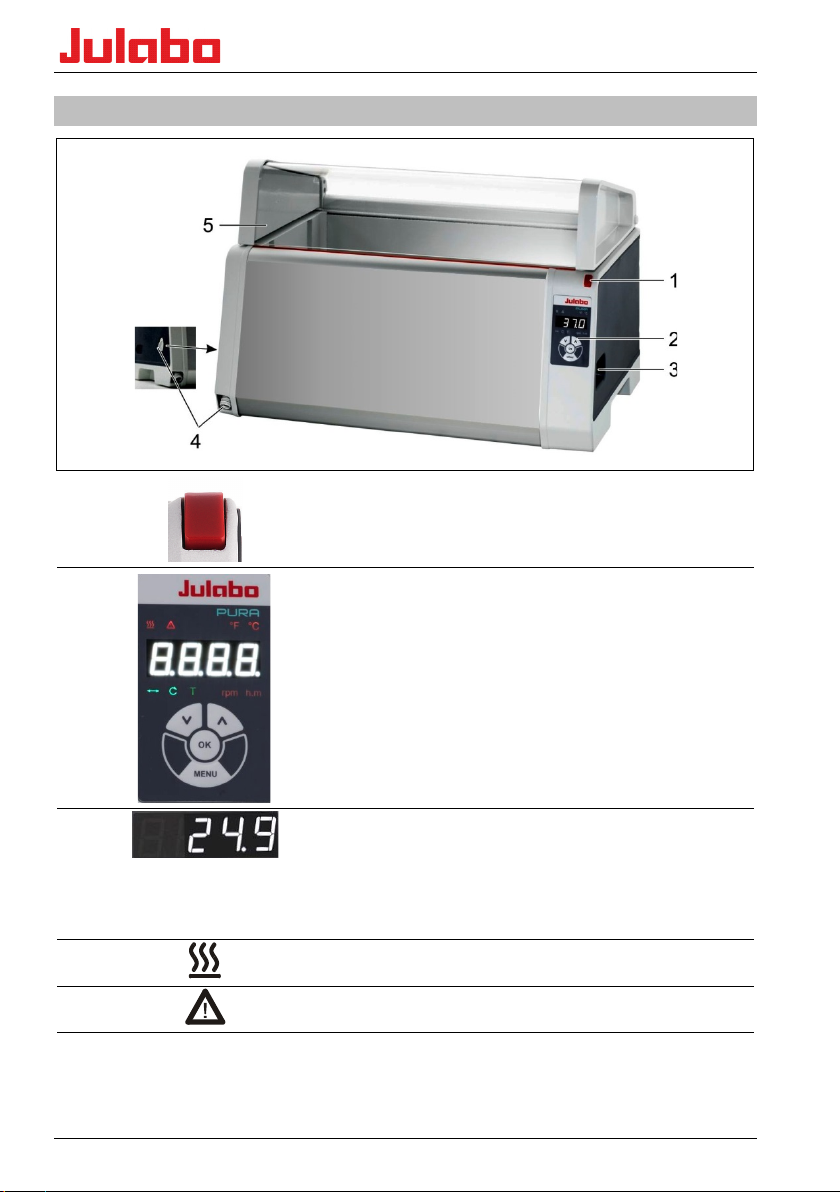

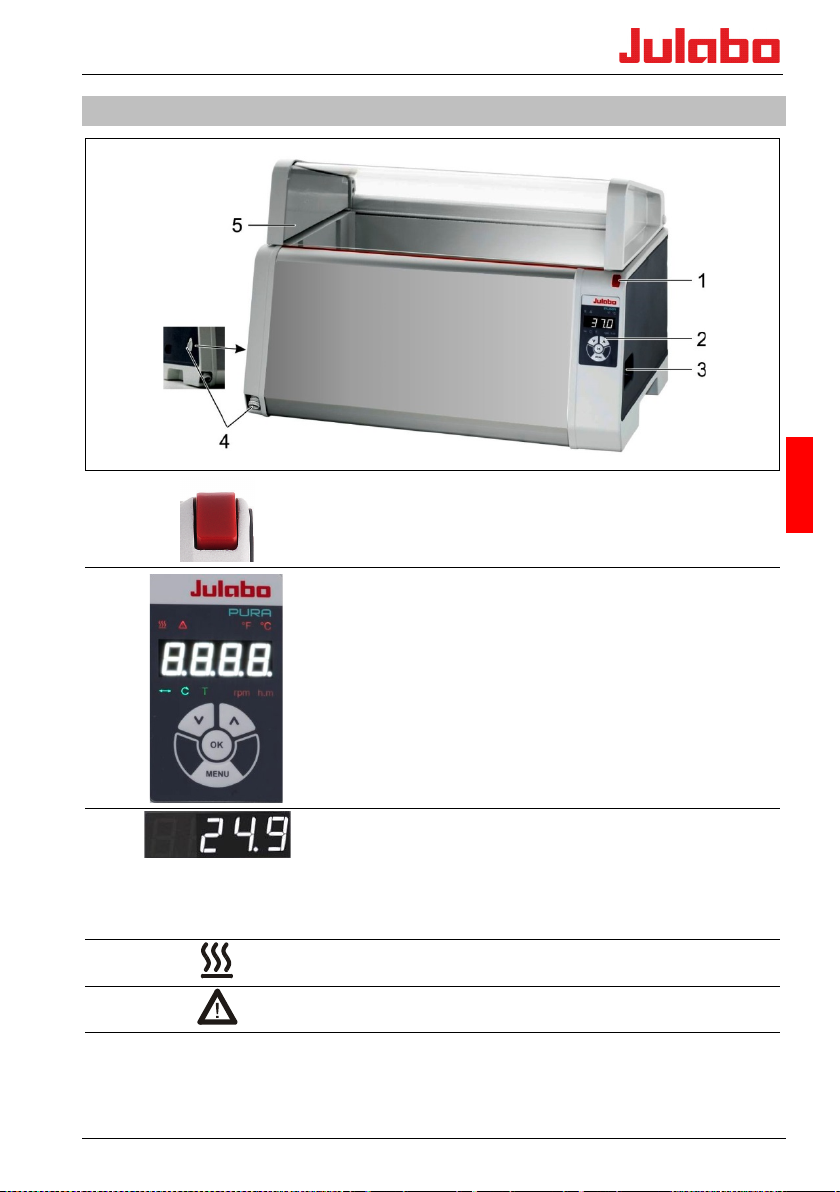

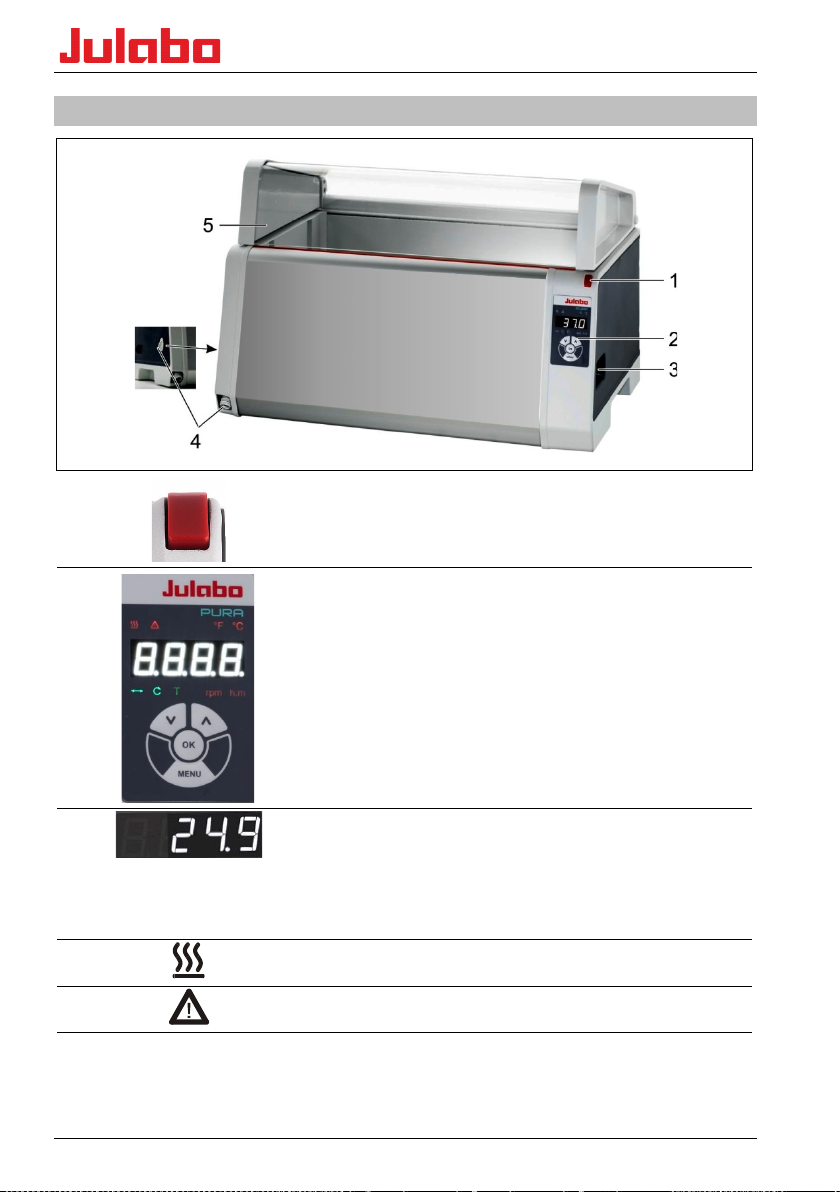

4 Bedien- und Funktionselemente
1
2
Netzschalter
Anzeige- und Bedienfeld
2.1
2.2
2.4
8
°F °C
LED Temperaturanzeige,
Istwertanzeige / Sollwertanzeige (wenn Dezimalpunkt
blinkt)
Alarmanzeigen
Anzeige der Menüfunktionen (Parameter)
Kontroll-Anzeige – Heizung
Kontroll-Anzeige – Alarm
Temperatur-Einheiten
Page 9

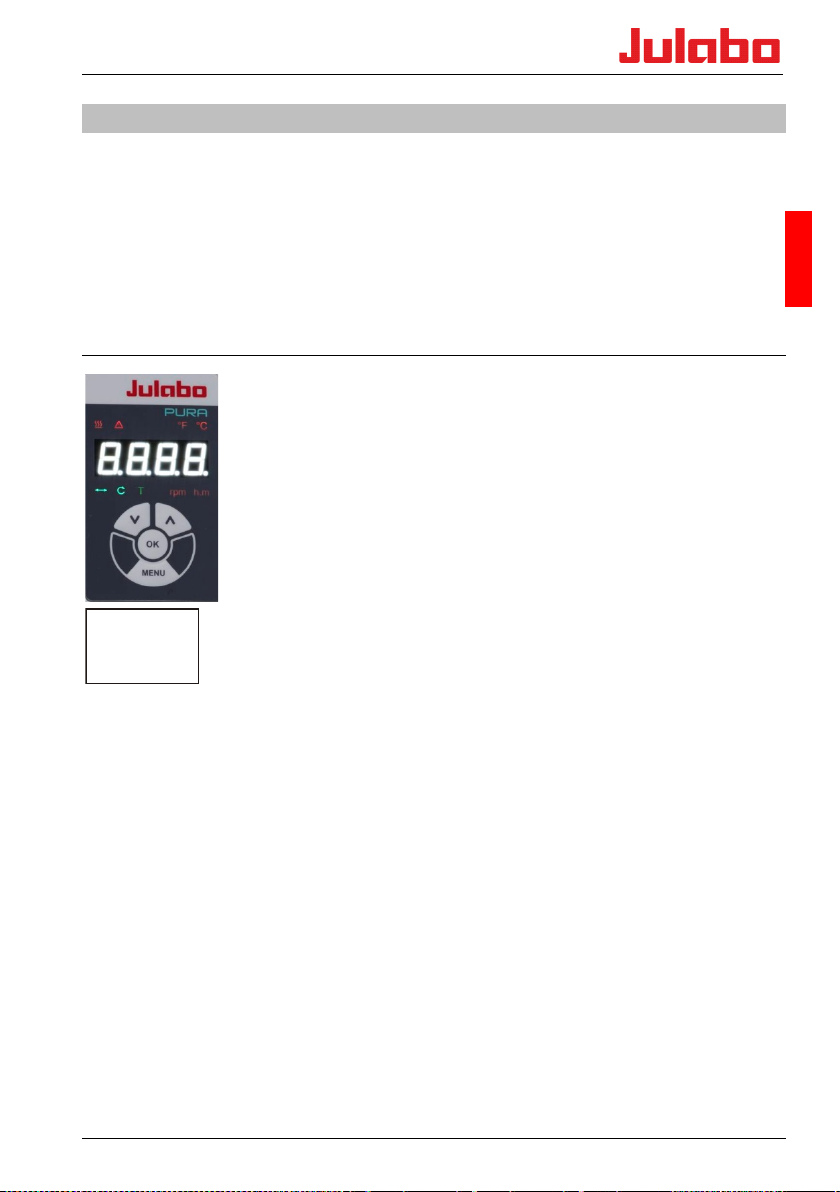

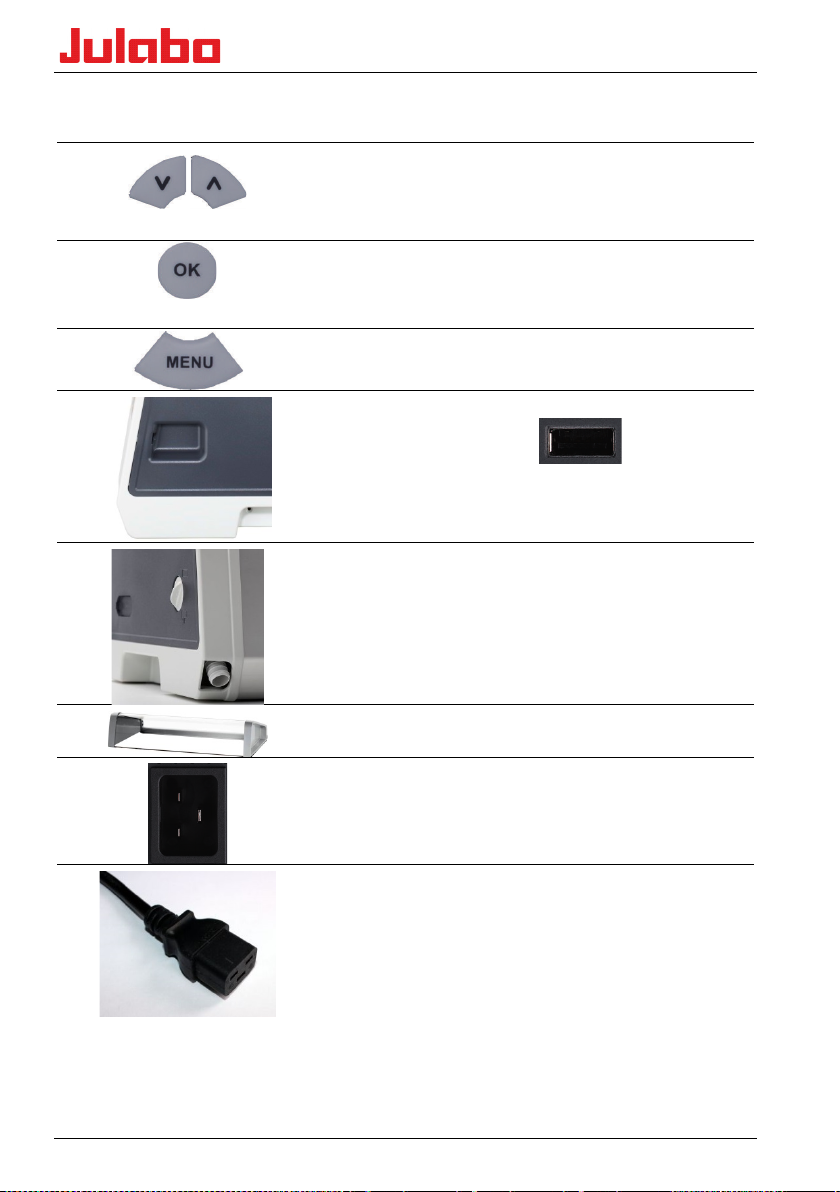

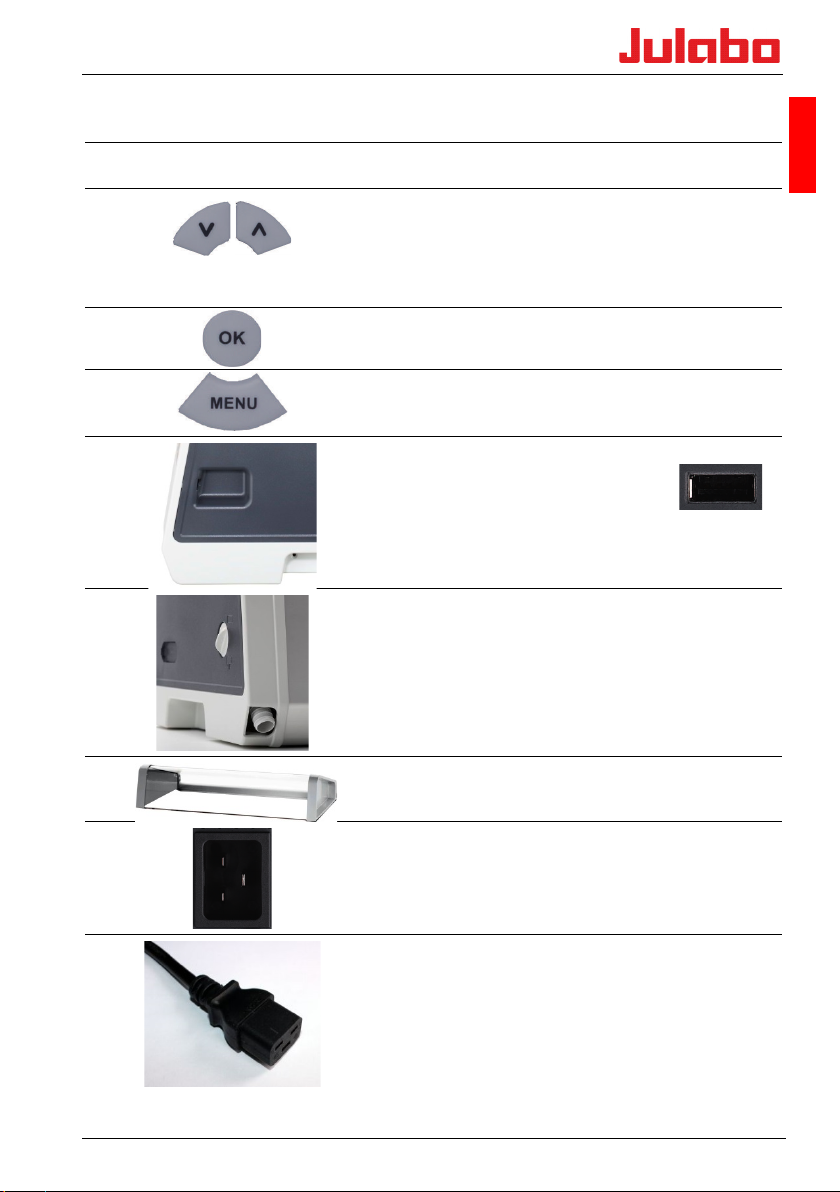

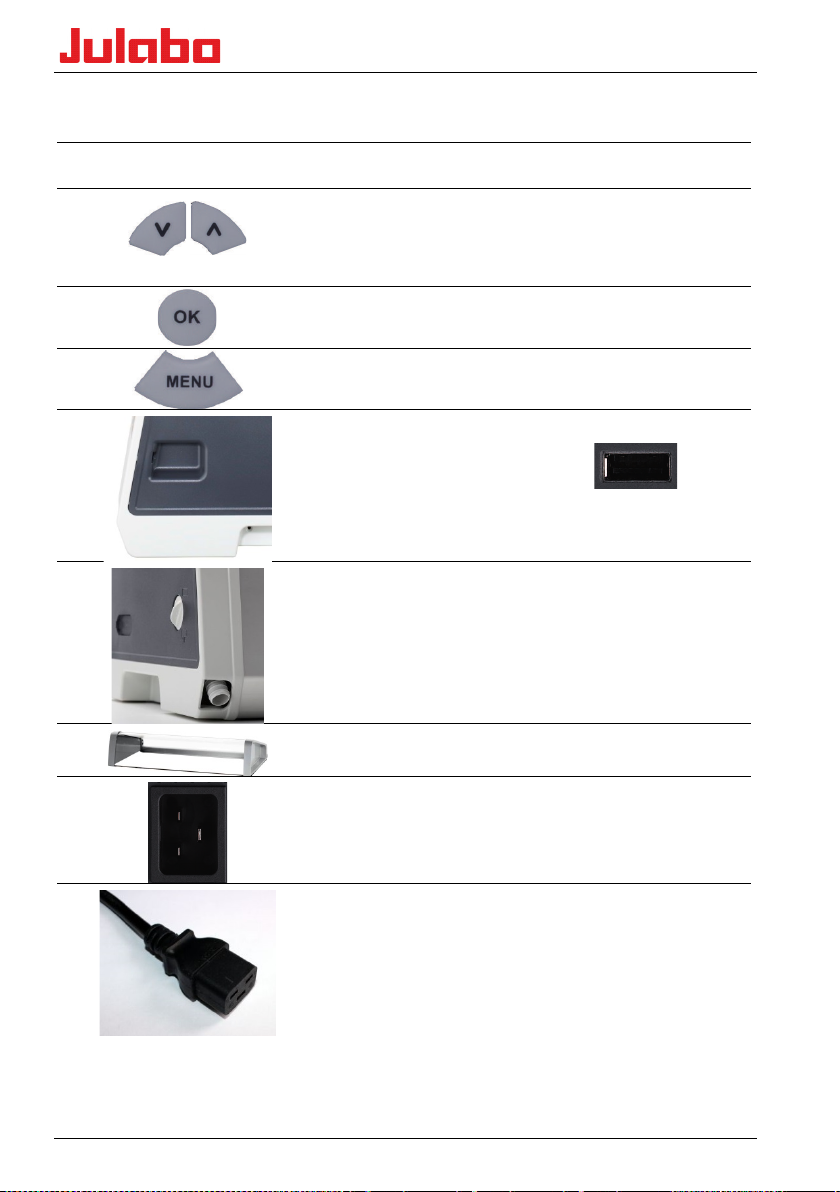

Bedien- und Funktionselemente
2.6
2.5
2.7
2.8
2.9
3
4
T
h.m.
Timer
Stunden.Minuten (Anzeige des Timers)
Editier-Tasten: Umschaltung von Istwertanzeige auf
Sollwertanzeige.
Temperatur-Sollwert höher/niedriger einstellen
Taste kurz betätigen für Einzelschritte,
Taste gedrückt halten für schnelles Durchzählen.
Taste OK 1. Wert / Parameter speichern.
2. Gerät ein- / ausschalten.
Tast-MENU
Rechte Geräteseite:
Anschlussbuchse: USB-Host-Schnittstelle (Typ B)
zur Fernsteuerung (JULABO EasyEcho) oder zum FirmwareUpdate via PC.
Linke Geräteseite:
Ablasshahn und Ablaufstutzen (Schlauchinnendurchmesser
12 mm)
deutsch
5
6
Haubenabdeckung
Geräte-Rückseite
Netzanschluss: Einbau Gerätestecker
Netzanschlusskabel, länderspezifisch.
Nur Original-Netzanschlusskabel von JULABO verwenden.
9
Page 10
Pos: 11 /Technische Dokumentation/Flash CORIO/PURA/Sicherheitsanweisungen @ 1\mod_1457537176041_6.docx @ 93 70 @ 1 @ 1
5 Sicherheitsanweisungen
Um Personen- und Sachschäden zu vermeiden, ist es wichtig, die
Sicherheitsanweisungen zu befolgen. Diese Anweisungen gelten
ergänzend zu den Sicherheitsvorschriften an Arbeitsplätzen.
• Vor der Inbetriebnahme unbedingt die Benutzerinformation lesen.
• PSA benutzen (Hand-, Sicherheitsschuhe, Schutzbrille).
• Gerät vorsichtig transportieren. Erschütterung oder Sturz können
auch das Geräteinnere beschädigen.
• Beim Transport und Betrieb nicht unter dem Gerät aufhalten.
• Das Wasserbad darf nur mit nicht brennbaren Flüssigkeiten
betrieben werden.
• Gerät nur in gut belüfteten, trockenen und frostfreien Räumen in
Betrieb nehmen.
• Das Gerät auf ebener Fläche und einer Unterlage aus nicht
brennbarem Material aufstellen.
• Keine beschädigten oder undichten Geräte in Betrieb nehmen.
• Vorhandene Netzspannung und –frequenz mit den Angaben auf dem
Typenschild vergleichen.
• Gerät nur an abgesicherten Netzanschluss über FI-Schutzschalter
(Ia=30 mA) anschließen!
• Der Netzstecker ist eine sichere Schutztrennung vom Stromver-
sorgungsnetz und muss immer frei zugänglich sein.
• Netzkabel vor Inbetriebnahme des Geräts auf Beschädigungen
prüfen.
• Gerät nicht mit beschädigtem Netzkabel in Betrieb nehmen.
• Entweichender Wasserdampf kann durch Kondensation an oder in
anderen Geräten, in der Umgebung des Wasserbades, zur
Herabsetzung deren Betriebsicherheit führen. Bei der Aufstellung
und dem Betrieb des Wasserbades ist dieser Umstand unbedingt zu
beachten.
• Teile der Badabdeckung können bei erhöhten Arbeitstemperaturen
im Dauerbetrieb hohe Oberflächentemperaturen annehmen.
Wird in diesem Zustand die Badabdeckung geöffnet, so besteht zusätzlich eine Gefahr durch den entweichenden, heißen
Wasserdampf.
• Vorsicht bei Berührung!
• Gerät nie ohne Badflüssigkeit betreiben!
• Nicht in die Temperierflüssigkeit greifen.
• Die Temperierflüssigkeit nicht im heißen Zustand entleeren!
10
Page 11
Vorbereitungen
• Die Temperatur der Temperierflüssigkeit vor dem Entleeren
kontrollieren, dazu z. B. das Gerät kurz einschalten.
• Gerät ausschalten und Netzstecker ziehen, bevor das Gerät bewegt
wird oder Service- bzw. Reparaturarbeiten durchgeführt werden.
• Service- und Reparaturarbeiten nur von autorisierten Fachkräften
durchführen lassen.
• Gerät ausschalten und Verbindung zum Energieversorgungsnetz
trennen, bevor es gereinigt wird.
Pos: 12 /Technische Dokumentation/Flash CORIO/PURA/Vorbereitungen @ 1\mod_1457602566371_6.docx @ 9388 @ 122 @ 1
• Gerät vollständig entleeren, bevor es transportiert wird.
6 Vorbereitungen
6.1 Aufstellen
Das Wasserbad auf einer waagerechten Stellfläche aufstellen.
Explosionsgefahr
Das Gerät ist nicht für den Einsatz in explosionsgefährdeter Umgebung
geeignet
Gefahren durch das Einsatzgut (Proben)
Zum bestimmungsgemäßen Gebrauch der Wasserbäder gehört es
Proben in Reagenzgläsern, Erlenmeyerkolben o. ä. zu temperieren,
d. h. einzutauchen.
Wir wissen nicht, welche Substanzen diese Gefäße enthalten.
Viele Substanzen sind:
• entzündlich, brennbar oder explosiv
• gesundheitsschädlich
• umweltgefährdend
also: gefährlich.
Der Benutzer allein ist für den Umgang mit diesen Stoffen
verantwortlich!
• Probengefäße bei Bedarf fachgerecht verschließen.
Elektrochemische Oxidation, Korrosionsgefahr bei
Einsatzgestellen oder Proben aus Buntmetall.
• Vermeiden Sie den Einsatz derartiger Gestelle / Proben.
• Verwenden Sie nur original JULABO Gestelle.
deutsch
11
Page 12
6.2 Temperierflüssigkeit
Als Temperierflüssigkeit wird enthärtetes / entkalktes Wasser empfohlen.
Korrosionsgefahr im Bad durch schlechte Wasserqualität.
Die Wasserqualität (Leitungswasser) ist von den örtlichen
Gegebenheiten abhängig.
• Eisenhaltiges Wasser kann auch bei Edelstahl, z.B. bei den
JULABO-Testglaseinsätzen, zu Rostbildung führen.
• Chlorhaltiges Wasser kann zu Lochkorrosion führen!
• Destilliertes- und entionisiertes Wasser ist ungeeignet. Die beson-
deren Eigenschaften verursachen Korrosion im Bad, auch bei
Edelstahl.
• Hartes Wasser ist aufgrund des hohen Kalkgehaltes nicht als
Temperierflüssigkeit geeignet und führt zu Verkalkung im Bad.
JULABO übernimmt keine Haftung bei Schäden, die durch die Auswahl
einer ungeeigneten Badflüssigkeit entstehen.
Vor der Verwendung einer anderen Badflüssigkeit als empfohlen sollte
mit JULABO unbedingt Rücksprache gehalten werden.
Keine brennbaren Temperierflüssigkeiten verwenden!
Wasserbadschutzmittel
Gegen Algen, Bakterien und Schimmelbildung wird das
Wasserbadschutzmittel "Aqua-Stabil" empfohlen.
Bestell-Nr. Bezeichnung
8 940 006 6 Flaschen à 100 ml
8 940 012 12 Flaschen à 100 ml
Pos: 13 /Technische Dokumentation/Flash CORIO/PURA/Befüllen-Entleeren @ 1 \mod_14 576034 97029_ 6.docx @ 9399 @ 2 @ 1
6.3 Befüllen / Entleeren
Thermische Gefahren beim Öffnen des Baddeckels
Verbrennung, Verbrühen, Heißdampf, heiße, berührbare Teile und
Flächen.
• Temperierflüssigkeit nicht im heißen Zustand entleeren!
• Die Temperatur der Temperierflüssigkeit vor dem Entleeren
kontrollieren, dazu z. B. das Gerät kurz einschalten.
12
Page 13
Vorbereitungen
Befüllen:
• Maximale Füllhöhe: ca. 2,5 cm unter dem Badrand.
• Mindestfüllhöhe: ca. 2 cm über dem Wannenboden.
Die Arbeitsfüllhöhe ist abhängig von der Größe und Anzahl der
deutsch
einzubringenden Gefäße.
Das Wasserbad daher nur zum Teil befüllen, das Einsatzgut einbringen
und danach gegebenenfalls die Füllhöhe korrigieren.
Empfehlung:
Haubenabdeckung benutzen, um Wärmeverluste so gering wie möglich
zu halten, besonders bei Arbeitstemperaturen über 60 °C.

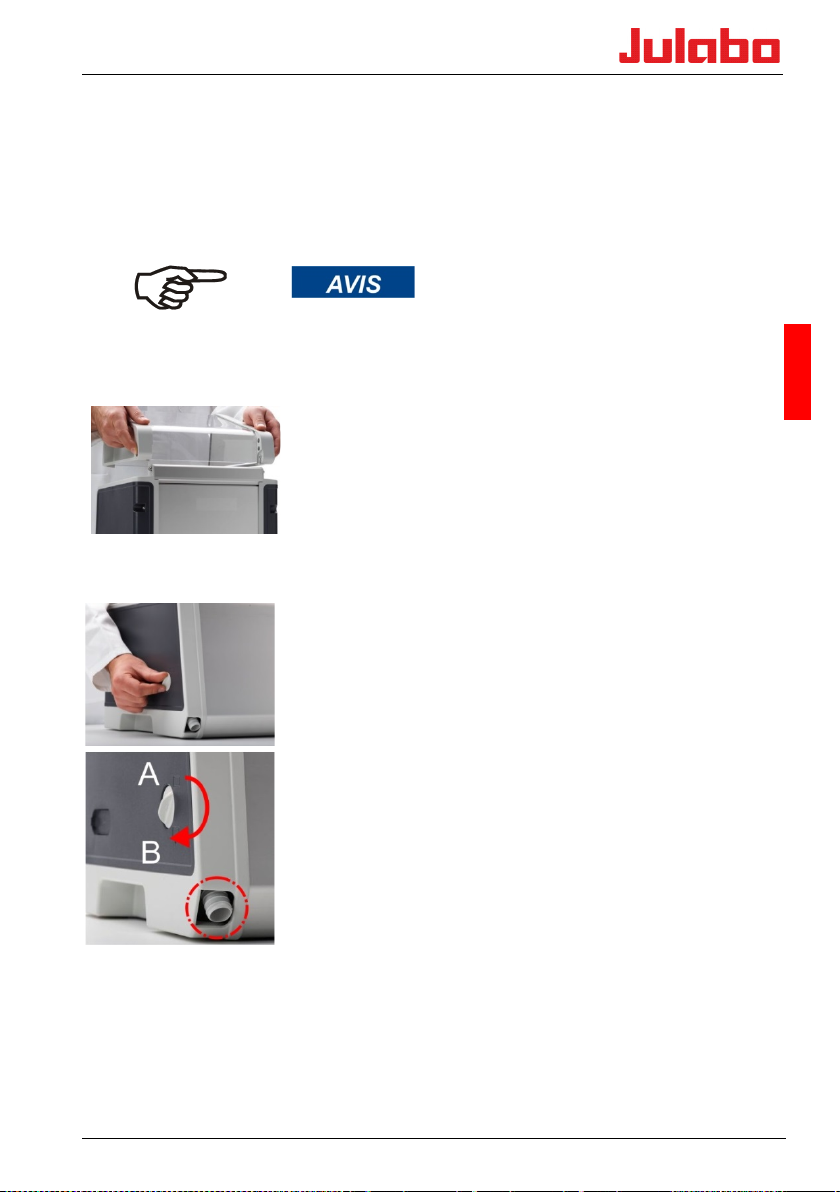

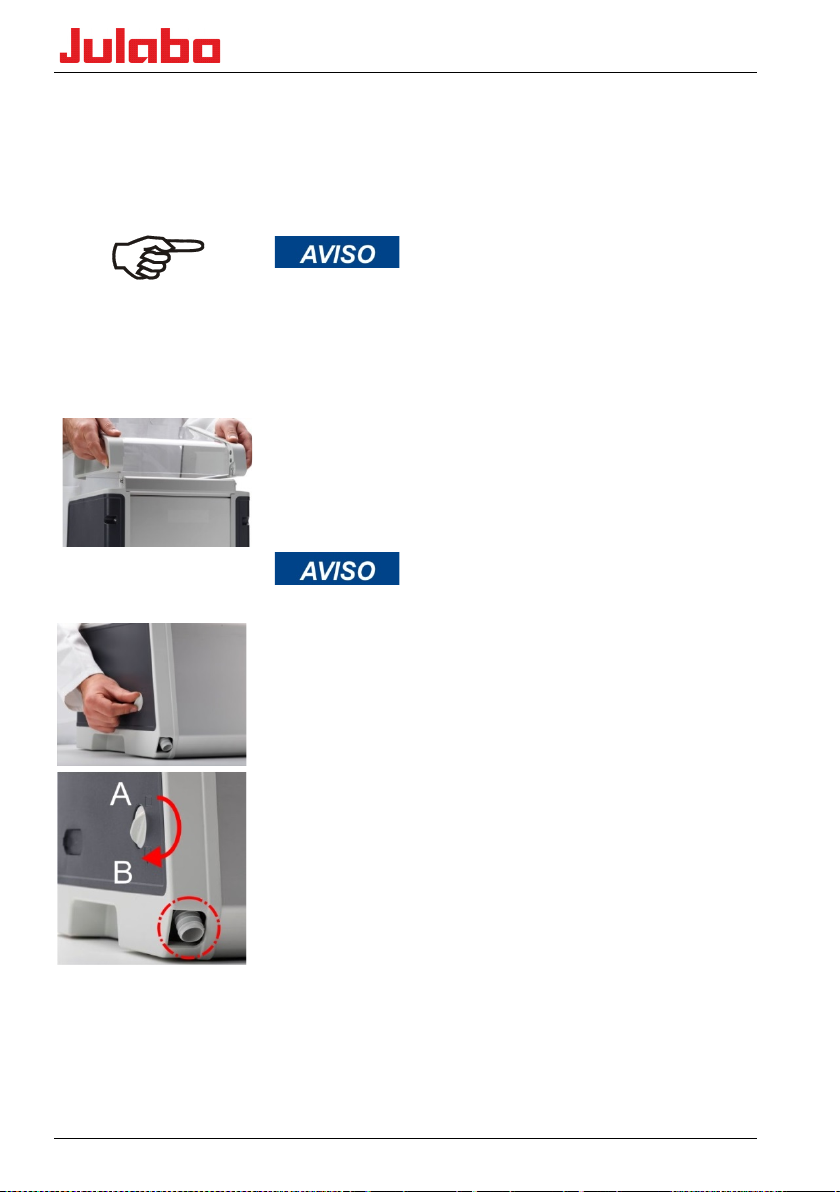

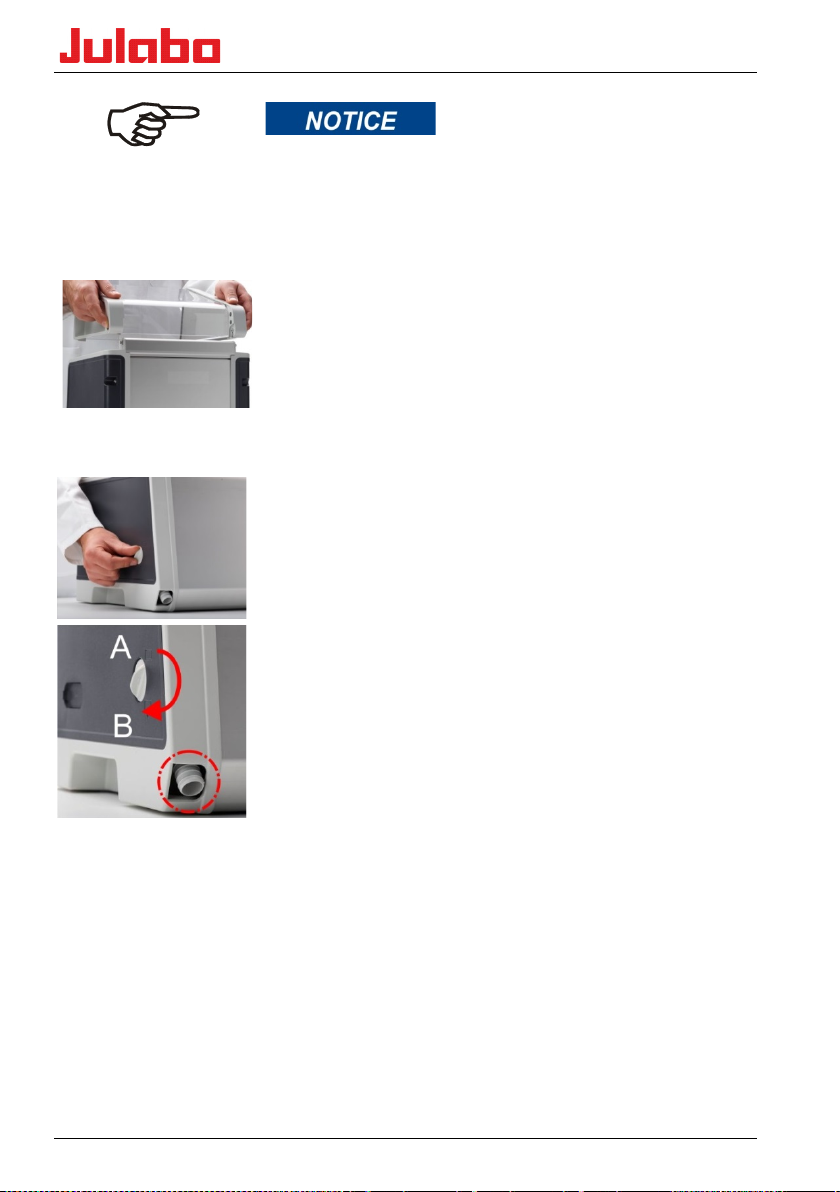

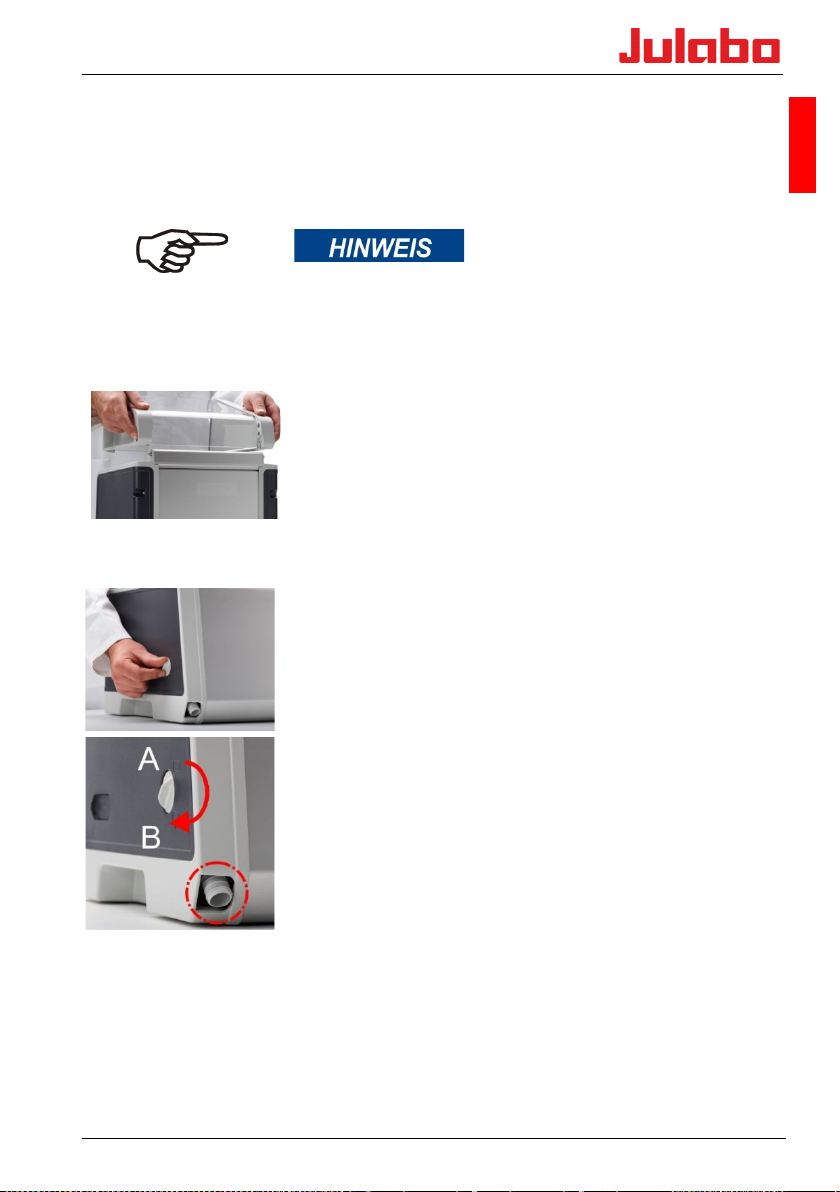

Entleeren:
• Wasserbad am Netzschalter ausschalten.
• Netzkabel am Wasserbad abziehen.
• Ein geeignetes Gefäß zur Aufnahme der benutzten
Temperierflüssigkeit unterstellen.
• Einen Schlauch (Innendurchmesser 12 mm) über den Ablaufstutzen
schieben.
• Zum Entleeren Ablasshahn an der Seite des Badgefäßes von
Stellung „A“ nach „B“ drehen.
• Nach vollständiger Entleerung den Ablasshahn wieder in Stellung
„A“ bringen.
• Schlauch entfernen.
Pos: 14 /Technische Dokumentation/Flash CORIO/CORIO_CD_GESAMT/Inbetriebnahme - Netzspannung, ausführliche Warnung @ 0\mod_14092184505 61_6.do cx @ 67 62 @ 1 @ 1
13
Page 14

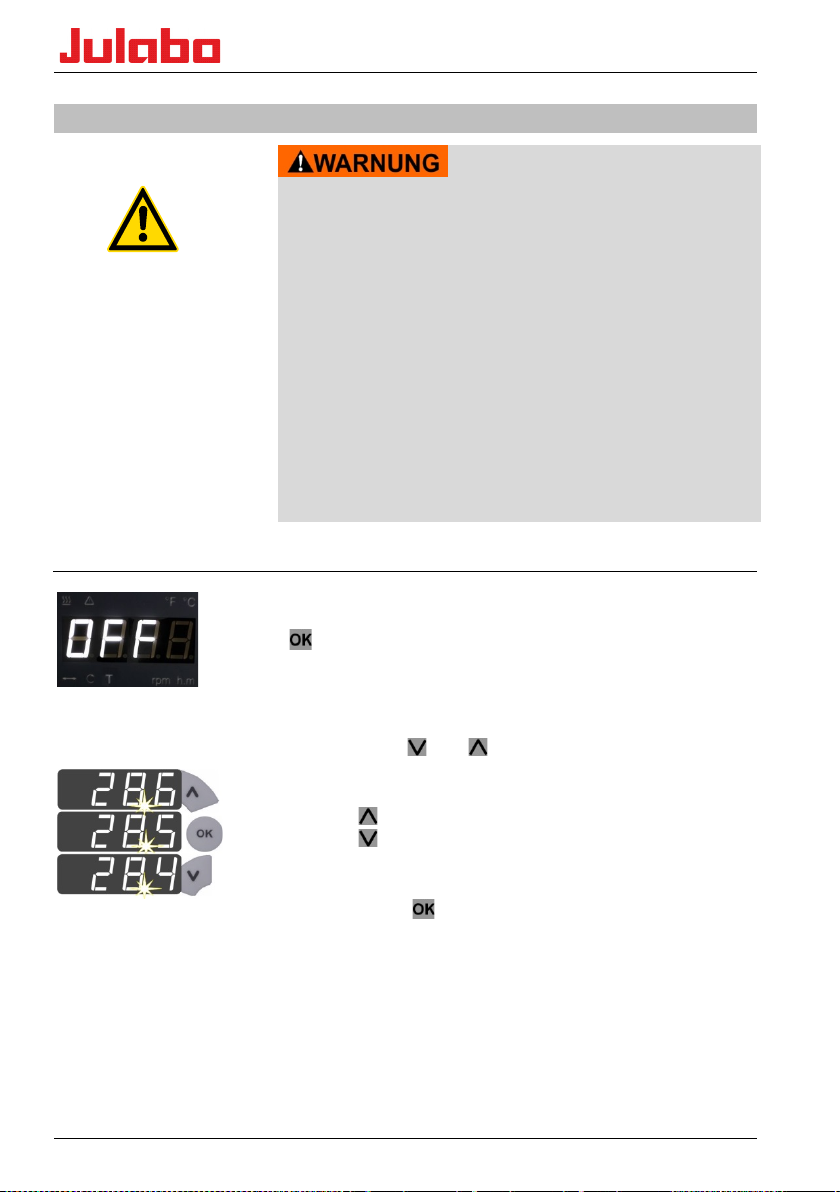

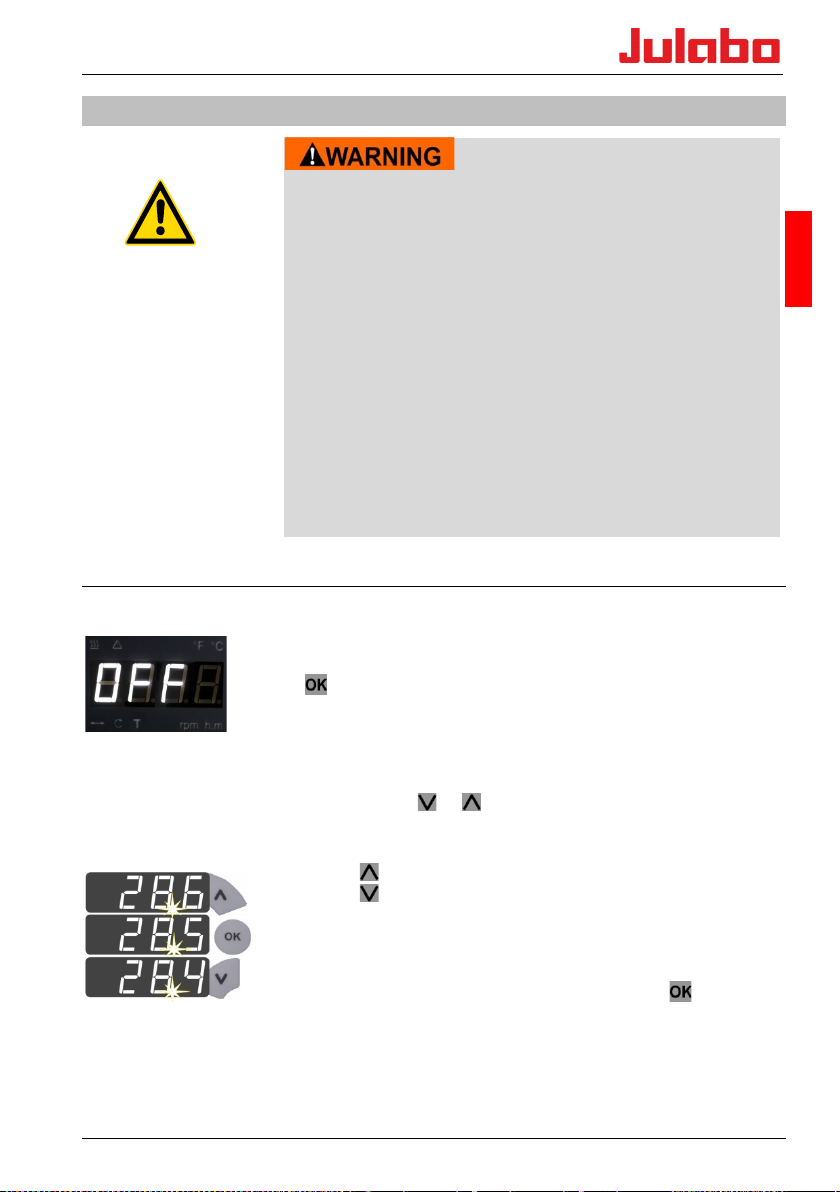

7 Inbetriebnahme
Gefahr durch Netzspannung!
Verletzung durch elektrischen Strom.
Pos: 15 /Technische Dokumentation/Flash CORIO/PURA/Einstellmenü @ 1\mod_1464089385799_6.doc x @ 9741 @ 2 @ 1
7.1 Geräteeinstellungen
• Die vorhandene Netzspannung und die Netzfrequenz sind mit
• Gerät nur an abgesicherten Netzanschluss über FI-
• Gerät darf nur an Stromversorgungs-Netzsteckdosen mit
• Der Netzstecker dient als sichere Schutztrennung vom
• Gerät nicht mit beschädigtem Netzkabel in Betrieb nehmen.
• Netzkabel regelmäßig auf Beschädigungen prüfen.
• Keine Haftung bei falschem Netzanschluss!

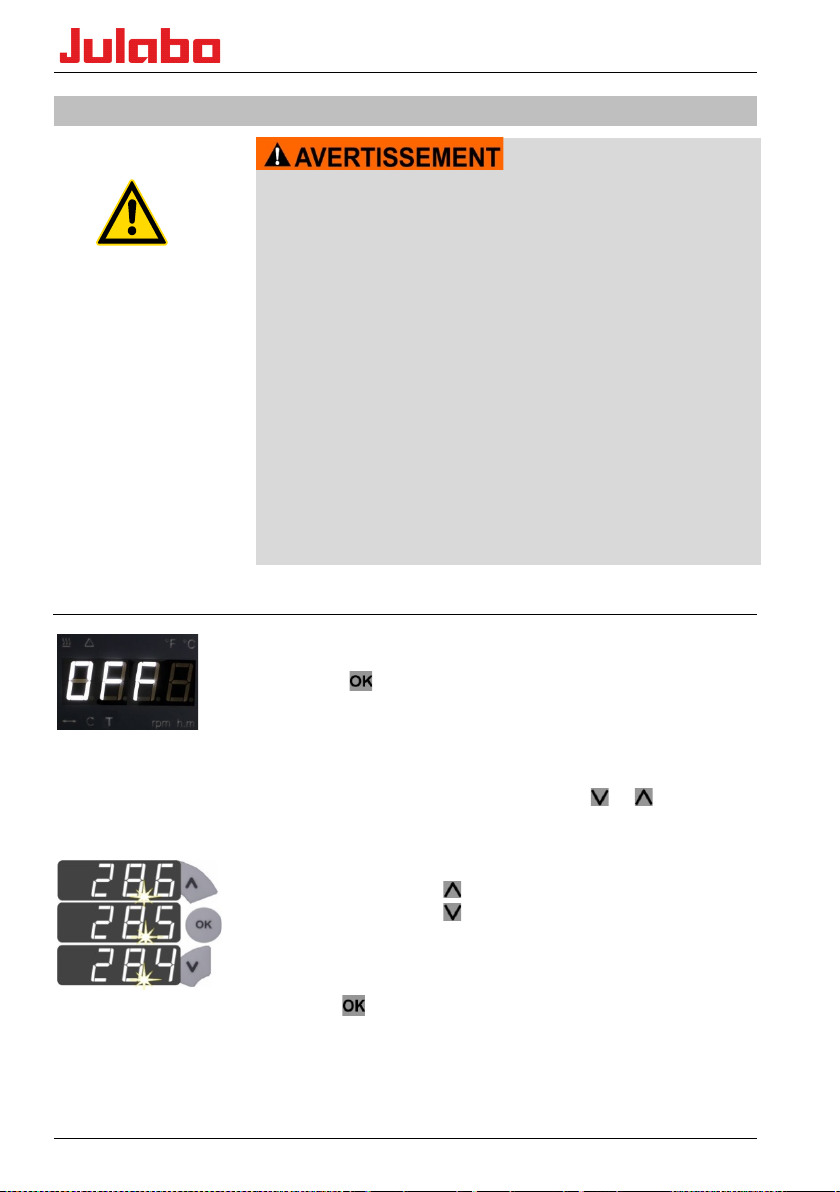

Einschalten des Geräts -> Anzeige
den Angaben auf dem Typenschild zu vergleichen.
Schutzschalter (Ia=30 mA) anschließen.
Schutzkontakt (PE) angeschlossen werden!
Stromversorgungsnetz und muss immer frei zugänglich sein.
OFF
drücken -> Anzeige der Isttemperatur 28.5
Sollwerteinstellung
Beispiel:
Die Temperatureinstellung kann im Start- oder Stopp-Zustand
erfolgen.
Der eingestellte Wert wird netzausfallsicher gespeichert.
1. Editier-Taste oder kurz betätigen, um von der Istwertzur Sollwert-Anzeige umzuschalten. Der Dezimalpunkt blinkt.
2. Wert ändern:
Taste betätigen um einen höheren Wert einzustellen.
Taste betätigen um einen niedrigeren Wert einzustellen.
Taste kurz betätigen für Einzelschritte, Taste gedrückt halten für
schnelles Durchzählen.
3. Mit der Taste den eingestellten Wert als Sollwert speichern.
4. Der neue Sollwert blinkt dreimal.
5. Ein Signalton ertönt beim Erreichen des Sollwerts
14
Page 15
Inbetriebnahme

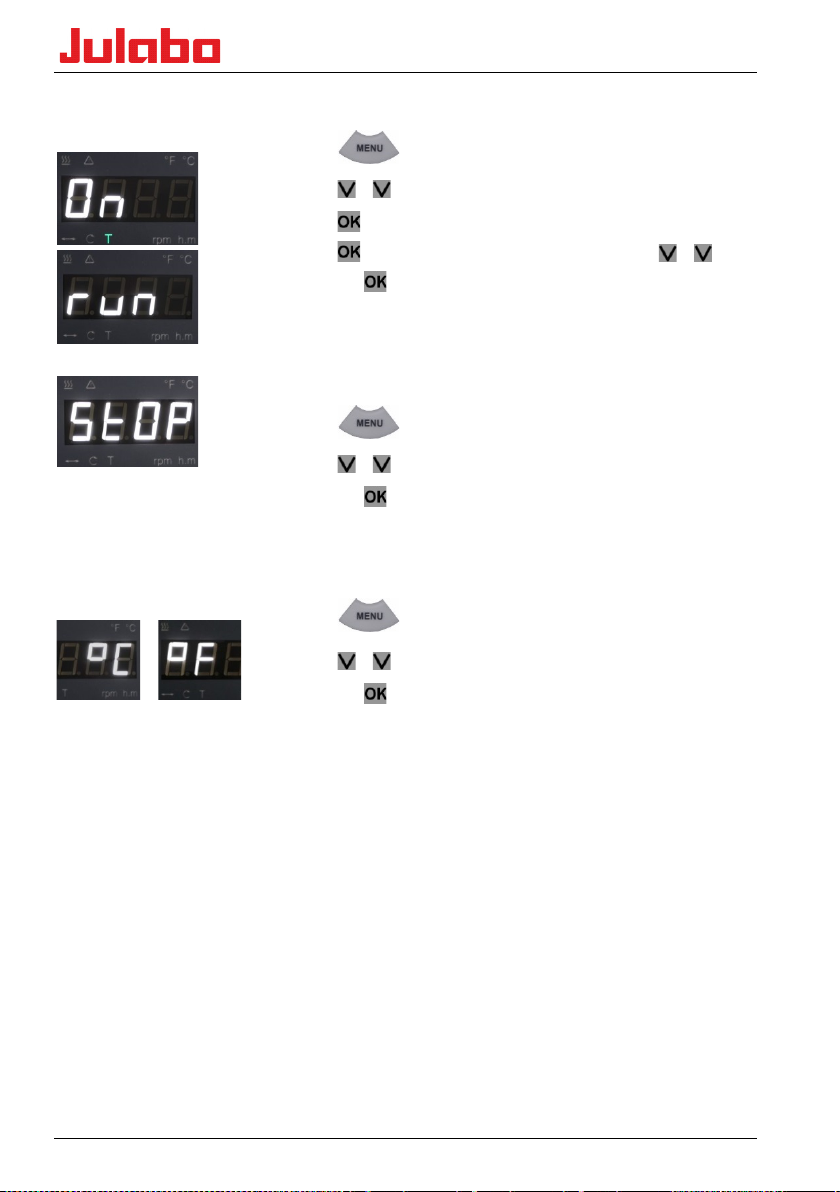

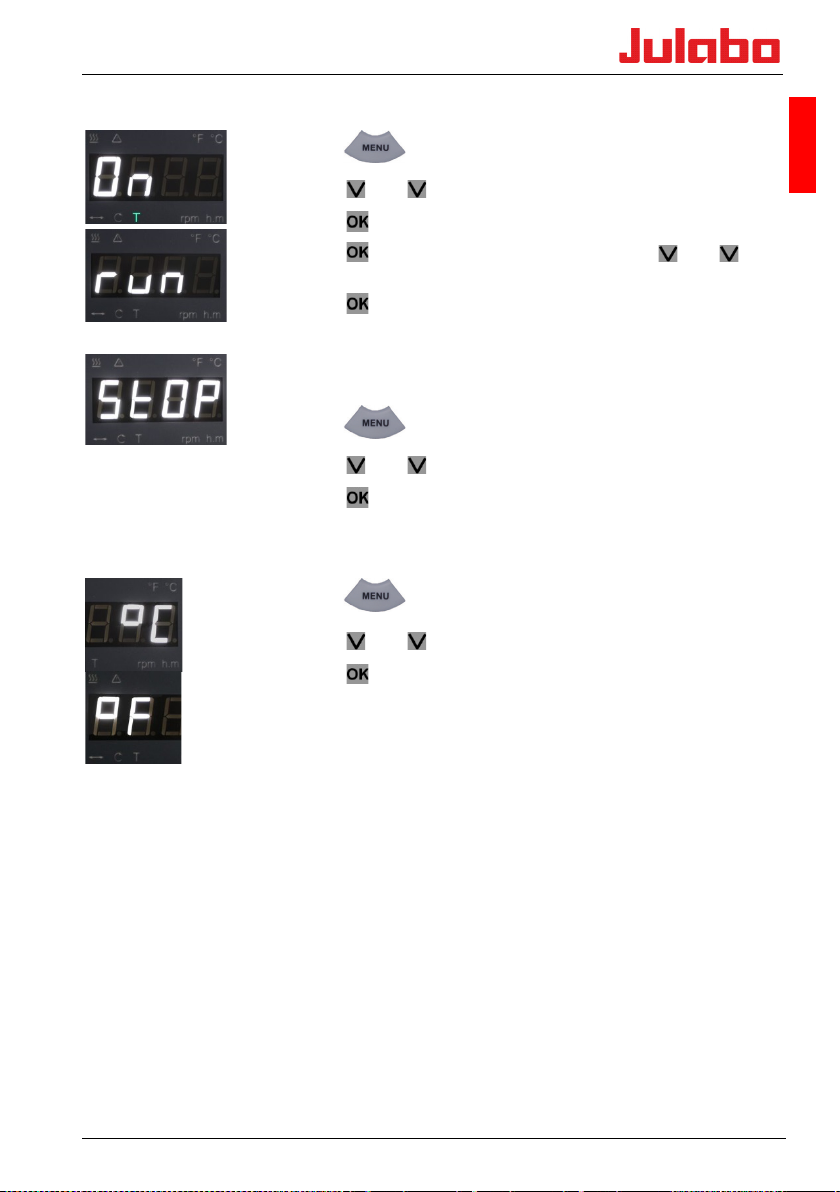

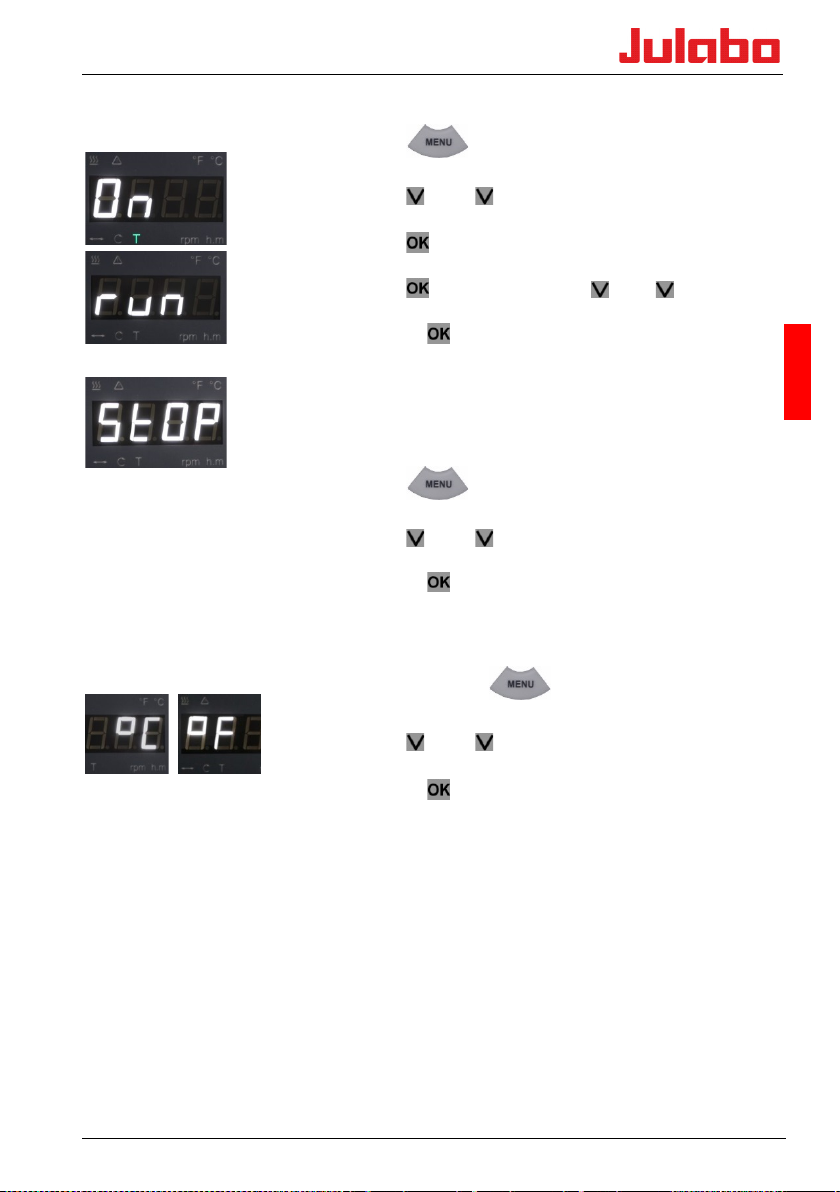

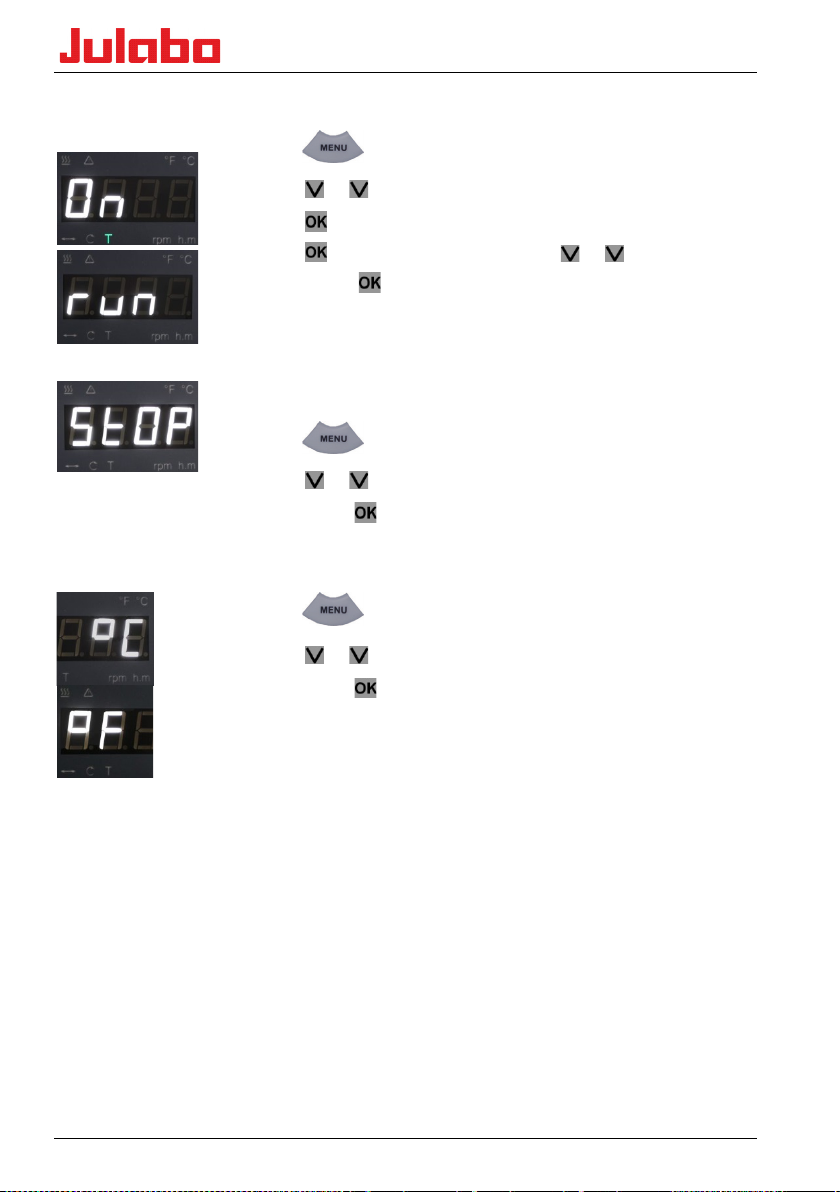

Timereinstellung
Einheiteneinstellung
Timer einstellen
1. drücken “T” blinkt,
2. oder drücken
3. drücken run
4. drücken h.m mit oder
einstellen
5. bestätigen, Timer läuft („T“ leuchtet).
Nach Ablauf der eingestellten Zeit ertönt ein 2maliger Piepton.
Timer stoppen
1. drücken “T“ blinkt,
2. oder drücken
3. bestätigen, Timer stoppt
Temperatureinheiten einstellen
1. 2 x drücken
2. oder drücken
3. bestätigen, Temperaturwerte werden in gewählter Einheit
angezeigt
OFF
On
On
OFF
25.5 Isttemperatur
°C
°C oder °F
deutsch
Pos: 16 /Technische Dokumentation/Flash CORIO/PURA/Alarmmeldungen @ 1\mod_1464088899854_6.docx @ 972 9 @ 1 @ 1
15
Page 16
7.2 Betrieb der Wasserbäder über die USB-Schnittstelle
• PC und PURA sind eingeschaltet.
• Verbinden Sie das Wasserbad und den PC mit dem USB-Kabel.
Zum komfortablen Betrieb können Sie die JULABO-Software EasyTEMP
nutzen.
Außerdem stehen Ihnen folgende Schnittstellenbefehle zur direkten
Abfrage zur Verfügung:
Eingabe Funktion
STATUS
IN_SP_00
IN_PV_00
IN_PV_01
IN_SP_11
IN_MODE_05
aktueller Betriebszustand
Sollwert abfragen
Istwert abfragen
Heizleistung abfragen
Temperaturanzeige °C (=0) oder °F (=1)
Start/Stopp abfragen
OUT_SP_00
OUT_MODE_05
Sollwert senden
Gerät starten/Stoppen 1/0
Remotebetrieb
Das Gerät kann über die USB-Schnittstelle ferngesteuert werden. Dazu
das Gerät über die Schnittstelle mit einem PC verbinden. Der RemoteBetrieb wird mit der Tastenkombination und (ca. 3 sec.
gleichzeitig drücken) aktiviert bzw. deaktiviert. Während des Remote-
Betriebs wird im Wechsel die aktuelle Badtemperatur oder „
angezeigt und die Bedienung des Geräts über Folientastatur ist nicht
möglich. Lediglich die Deaktivierung lässt sich durchführen. Der
eingestellte Remote-Betrieb wird nach ein- oder ausschalten am
Pos: 17 /Technische Dokumentation/Flash CORIO/PURA/Alarmmeldungen @ 1\mod_1464088899854_6.docx @ 972 9 @ 1 @ 1
Netzschalter fortgesetzt.
-r-"
16
Page 17
Mögliche Störursachen / Alarm-Meldungen

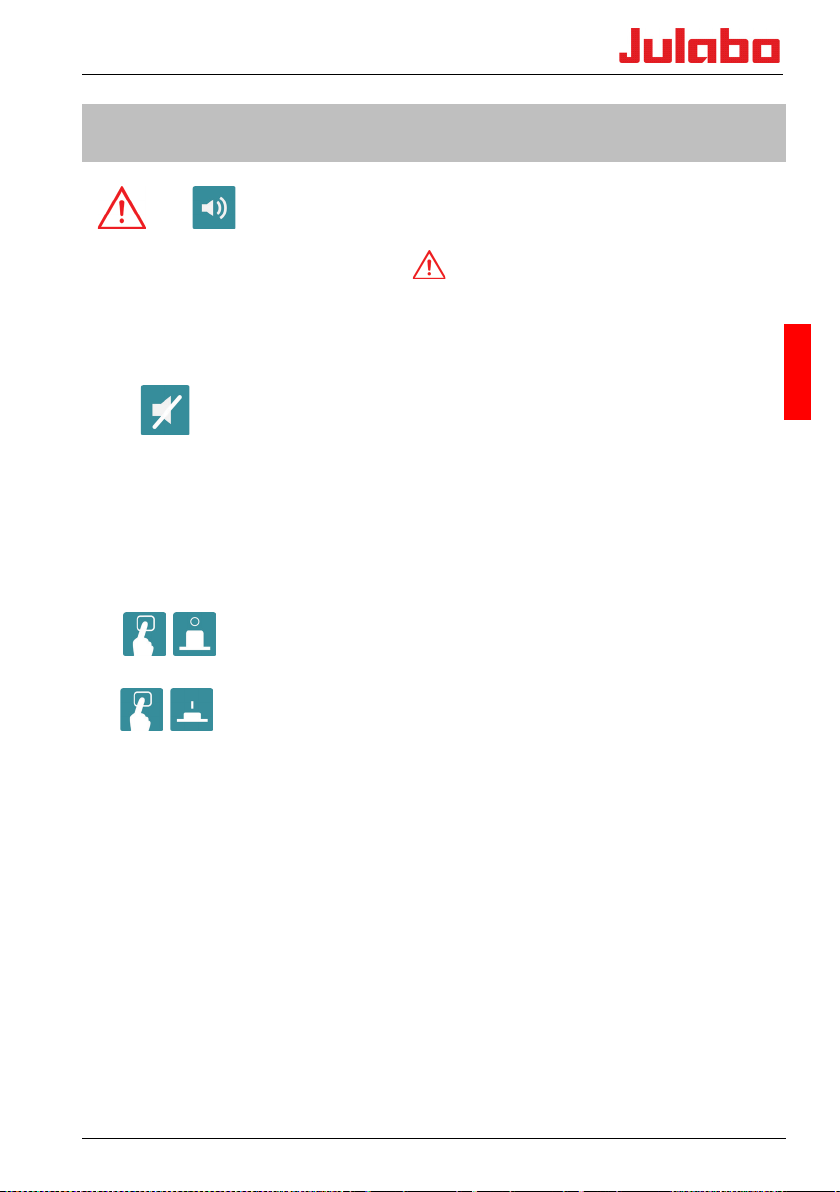

8 Mögliche Störursachen / Alarm-Meldungen
+
E 05
E 14
Pos: 17 /Technische Dokumentation/Flash CORIO/PURA/Technische Daten PURA 4-30 @ 1\mod_1464184645849_6.do cx @ 9 769 @ 1 @ 1
Bei den nachfolgend aufgeführten Störungen wird das Gerät bleibend
abgeschaltet.
Die Alarm-Anzeige „ “ leuchtet auf und gleichzeitig ertönt ein
anhaltender Signalton. An der LED Temperaturanzeige wird der Grund
für den Alarm codiert eingeblendet.
Der Signalton kann mit der OK-Taste stumm geschaltet werden.
• Die Leitung des Arbeitstemperaturfühlers ist unterbrochen oder
kurzgeschlossen.
• Der Abschaltwert der Übertemperatur-Schutzeinrichtung liegt
unterhalb des eingestellten Arbeitstemperatur-Sollwertes.
Sicherheitstemperatur auf einen höheren Wert einstellen.
Aufheben des Alarmzustands
• Gerät am Netzschalter ausschalten
• Ursache des Alarms beheben.
• Ursache des Alarm beheben oder ca. 2 s warten, je nach Fehlertyp
• Gerät am Netzschalter wieder einschalten
• Tritt der Fehler wieder auf, ist eine Ferndiagnose zu erstellen.
Störungen die nicht angezeigt werden:
Der Heizer ist vor Überlastung geschützt. Nach einer Abkühlphase
schaltet das Gerät selbsttätig wieder ein.
Im Bedarfsfall sollte das Gerät durch einen JULABO Service-Techniker
überprüft werden.
JULABO Technischer Service
deutsch
17
Page 18
9 Technische Daten
Wasserbad
Arbeitstemperatur Bereich (mit
Deckel)
Temperaturkonstanz ±0,2 ±0,2
Temperatureinstellung digital digital
Temperaturanzeige LED LED
Anzeige-Auflösung °C 0.1 0.1
Temperaturregelung PID1 PID1
Heizleistung (bei 230 V) kW 0,8 1,3
Heizleistung (bei 100 V / 115 V) kW 0,6 / 0,8 0,9 / 1,1
Badöffnung (BxL) cm 12x27 22x27
Badtiefe cm 17 17
Füllmenge Liter 0,4 ... 4,8 1 ... 10
Gesamtabmessungen (BxTxH)
ohne Makrolon-Deckel
Badgefäß, Material beschichtetes Aluminium,
Gewicht kg 5 6,2
PURA 4 PURA 10
°C 18 ... 99,9 18 ... 99,9
cm 21x38x30
hochwertiger Kunststoff
31x38x30
beschichtetes Aluminium,
hochwertiger Kunststoff
Umgebungstemperatur °C 5 ... 40 5 ... 40
Netzanschluss V/ Hz
Stromaufnahme (bei 230 V) A 4 6
Netzanschluss Hz V/ Hz
Stromaufnahme (100 V / 115 V) A 6 / 7 9 / 10
18
230 ±10 % / 50 / 60 230 ±10 % / 50 / 60
100-115 ±10 % / 50/60 100-115 ±10 % / 50/60
Page 19
Technische Daten
Wasserbad PURA 14 PURA 22
Arbeitstemperatur Bereich (mit
°C 18 ... 99,9 18 ... 99,9*
Deckel)
Temperaturkonstanz ±0,2 ±0,2
Temperatureinstellung digital digital
Temperaturanzeige LED LED
Anzeige-Auflösung °C 0.1 0.1
Temperaturregelung PID1 PID1
Heizleistung (bei 230 V) kW 1,3 2,0
Heizleistung (bei 100 V / 115 V) kW 0,9 / 1,1 0,9 / 1,1
Badöffnung (BxL) cm 33x27 54x27
Badtiefe cm 17 17
Füllmenge Liter 1 ... 14 2 ... 22
Gesamtabmessungen (BxTxH)
ohne Makrolon-Deckel
Badgefäß, Material beschichtetes Aluminium,
cm 42x38x30
hochwertiger Kunststoff
63x38x30
beschichtetes Aluminium,
hochwertiger Kunststoff
Gewicht kg 9,5 13,0
Umgebungstemperatur °C 5 ... 40 5 ... 40
deutsch
Netzanschluss V/ Hz
230 ±10 % / 50 / 60 230 ±10 % / 50 / 60
Stromaufnahme (bei 230 V) A 6 9
Netzanschluss* V/ Hz
100-115 ±10 % / 50/60 115 ±10 % / 50/60
Stromaufnahme (100 V / 115 V) A 9 / 10 9 / 10
* max. 92 °C bei 115 V Netzanschluss
19
Page 20
Wasserbad PURA 30
Arbeitstemperatur Bereich (mit
Deckel)
Temperaturkonstanz ±0,2
Temperatureinstellung digital
Temperaturanzeige LED
Auflösung °C 0.1
Temperaturregelung PID1
Heizleistung (bei 230 V) kW 2,0
Heizleistung (bei 100 V / 115 V) kW 0,9 / 1,1
Badöffnung (BxL) cm 76x27
Badtiefe cm 17
Füllmenge Liter 2 ... 30
Gesamtabmessungen (BxTxH)
ohne Makrolon-Deckel
Badgefäß, Material beschichtetes Aluminium,
Gewicht kg 16,5
Umgebungstemperatur °C 5 ... 40
°C 18 ... 99,9*
cm 85x38x30
hochwertiger Kunststoff
Netzanschluss 230 V/50/60 Hz V/ Hz
Stromaufnahme (230 V) A 9
Netzanschluss* V/ Hz
Stromaufnahme (100 V / 115 V) A 9 / 10
* max. 92 °C bei 115 V Netzanschluss
Alle Daten beziehen sich auf
Nennspannung und Nennfrequenz Betriebstemperatur 70 °C
Umgebungstemperatur 20 °C Temperierflüssigkeit Wasser
Technische Änderungen vorbehalten.
20
230 ±10 % / 50 / 60
100-115 ±10 % / 50/60
Page 21
Reinigung / Reparatur des Gerätes
Sicherheitsvorkehrungen nach IEC 61010-2-010:
Sicherheitstemperatur /
Überhitzungsschutz - fest eingestellt 130 °C
Klasseneinteilung nach DIN 12876-1 Klasse I
Alarmmeldung optisch + akustisch (permanent)
Umgebungsbedingungen nach IEC 61 010-1:
Nur für Innenräume.
Bis 2000 m Höhe – Normal Null.
Umgebungstemperatur: +5 ... +40 °C
Luftfeuchtigkeit:
maximale relative Feuchte 80 % für Temperaturen bis 31°C,
linear abnehmend bis 50 % rel. Feuchte bei 40°C
Spannungsabweichungen von ± 10 % sind zulässig.
Schutzart nach EN 60 529: IP 21
Gerät entspricht der Schutzklasse I
Überspannungskategorie II
Verschmutzungsgrad 2
EMV-Anforderungen nach EN61326-1:
Das Gerät ist ein ISM-Gerät der Gruppe 1(benutzt HF für interne Zwecke)
und ist in Klasse A (Industrieller und gewerblicher Bereich) eingeteilt.
Pos: 18 /Technische Dokumentation/Flash CORIO/PURA/Reinigung, Reparatur @ 1\mod_1464175414172_6.docx @ 9 758 @ 122 2 @ 1
deutsch
10 Reinigung / Reparatur des Gerätes
Verletzungsgefahr bei Wartung, Reparatur und Transport.
Gefahr durch Netzspannung.
• Gerät ausschalten und Verbindung zum Energieversorgungsnetz
trennen, bevor Reinigungsarbeiten durchgeführt werden.
• Auf keinen Fall darf Feuchtigkeit in das Innere des Thermostaten
eindringen.
• Keine Reinigungsmittel auf Alkohol- oder Lösungsmittelbasis
verwenden.
• Service- und Reparaturarbeiten dürfen nur von autorisierten
Elektro-Fachkräften durchgeführt werden.
21
Page 22
10.1 Reinigung
Zur Badreinigung und zur Reinigung der Funktionsteile des Gerätes
entspanntes Wasser (z. B. Seifenlauge) verwenden. Die
Geräteaußenseite mit einem Tuch und entspanntem Wasser reinigen.
JULABO Wasserbäder sind für Dauerbetrieb unter Normalbedingungen
konzipiert. Eine regelmäßige Wartung ist nicht erforderlich.
Das Badgefäß darf nur mit einer geeigneten Temperierflüssigkeit gefüllt
werden. Im Falle von Verunreinigungen ist die Temperierflüssigkeit von
Zeit zu Zeit zu erneuern.
10.2 Reparaturdienst
Bevor ein Service-Techniker angefordert, oder ein JULABO Gerät zur
Reparatur eingesandt wird, wird empfohlen, unseren technischen Service
anzusprechen.
JULABO Technischer Service
10.3 Einsendung zur Reparatur
Im Falle einer Einsendung an JULABO:
• Das Gerät reinigen und eventuell angemessen Entgiften, um eine
Gefährdung des Service Personals zu vermeiden.
• Auf sorgfältige und sachgemäße Verpackung zu achten.
• Unbedingt eine kurze Fehlerbeschreibung beifügen.
• Vor dem Einsenden füllen Sie bitte ein Online-Rücksendeformular
unter http://www.julabo.com/de/support/rma aus.
• Für eventuelle Schadensfälle durch unsachgemäße Verpackung ist
JULABO nicht haftbar.
• JULABO behält sich das Recht vor, im Sinne einer Produktver-
besserung notwendig gewordene Veränderungen technischer Art,
die zu einer einwandfreien Funktion beitragen, während des
Reparaturvorgangs durchzuführen.
Pos: 19 /Technische Dokumentation/Flash CORIO/Gewährleistung EU @ 0\mod_1395845348200_6.do cx @ 4 349 @ 1 @ 1
22
Page 23
Gewährleistung
„Richtlinie des Europäischen
Parlaments und des Rates über Elektro- und ElektronikAltgeräte - WEEE
11 Gewährleistung
Pos: 20 /Technische Dokumentation/Flash CORIO/Entsorgen @ 0\mod_1395844750534_6.docx @ 4342 @ 122 @ 1
12 Entsorgung
Für die einwandfreie Funktion dieses Gerätes übernimmt JULABO die
Gewährleistung, sofern es sachgemäß und nach den Richtlinien der
Betriebsanleitung angeschlossen und behandelt wird.
Die Gewährleistungszeit beträgt
ein Jahr.
Kostenlose Verlängerung der Gewährleistungszeit
Mit der 1PLUS Garantie erhält der Anwender eine kostenlose
Verlängerung der Gewährleistung auf 24 Monate, begrenzt auf maximal
10.000 Betriebsstunden.
Voraussetzung hierzu ist, dass der Anwender das Gerät unter Angabe
der Seriennummer auf der JULABO Internetseite www.julabo.com
registriert. Maßgeblich für die Gewährleistung ist das Rechnungsdatum
der JULABO GmbH.
Die Gewährleistung ist für den Fall einer Reklamation nach unserer Wahl
auf die Nachbesserung bzw. eine kostenfreie Instandsetzung oder eine
Neulieferung beschränkt. Fehlerhafte Teile werden kostenlos
instandgesetzt oder ersetzt, sofern nachweislich im Falle einer Störung
oder eines Mangels Werkstoff- oder Herstellungsfehler vorliegen.
Weitergehende Schadenersatzansprüche sind ausgeschlossen!
deutsch
12.1 Verpackung
12.2 Gerät
Pos: 21 /Technische Dokumentation/Fl ash COR IO/E G-Ko nform ität @ 0\mod _1395 845646 219_6.do cx @ 4356 @ 1 @ 1
Verpackungsmaterialien müssen unter Beachtung der örtlich aktuellen,
behördlichen Vorschriften entsorgt werden.
Im Europäischer Wirtschaftsraum (EWR) ist die Entsorgung von
Altgeräten geregelt in der
“. Das aktuelle Amtsblatt dazu finden Sie auf der
Homepage des Europäischen Parlaments.
Das Symbol für die getrennte Sammlung von Elektro- und
Elektronikgeräten stellt eine durchgestrichene Abfalltonne auf Rädern
dar. Eine Entsorgung mit dem Hausmüll (unsortierter Müll) oder
ähnlichen Einrichtungen für die Sammlung kommunaler Abfälle ist nicht
zulässig! Wenden Sie sich an ein autorisiertes Entsorgungsunternehmen
in ihrem Land.
23
Page 24
Water Baths
Pos: 2 /Technische Dokumentation/Flash CORIO/CORIO_CD_GESAMT/Titelfoto PURA-Bäder @ 0\mod_1409218459 438_0.do cx @ 7104 @ @ 1
=== Ende der Liste fü r Te xtm ark e In hal t1 == =
Operating Manual
Important: keep original operating manual for future use.
24
Page 25
Table of contents
1.1 Description ........................................................................................ 27
2 Explanation of safety information ................................................ 28
2.1 Explanation of other information .............................................. 28
3 Operator responsibility – Safety recommendations ................... 29
3.1 Safety recommendations for the operator ............................. 29
3.2 Appropriate Operation .................................................................. 30
3.3 Use ....................................................................................................... 30
4 Control and function elements ...................................................... 31
5 Safety instructions .......................................................................... 33
6 Preparations ..................................................................................... 34
6.1 Installation ........................................................................................ 34
6.2 Bath fluids ......................................................................................... 35
6.3 Filling / Draining .............................................................................. 35
7 Commissioning ................................................................................. 37
7.1 Adjusting of temperature setpoint ........................................... 37
8 Error messages / Possible causes of faults ................................... 40
9 Technical specifications .................................................................. 41
1 Use according to intended purpose................................................. 27
10 Cleaning / repairing the unit .......................................................... 44
10.1 Cleaning ............................................................................................. 45
10.2 Repairs ............................................................................................... 45
10.3 Returning a unit: ............................................................................. 45
11 Warranty ........................................................................................... 46
12 Waste disposal ................................................................................. 46
12.1 Packaging .......................................................................................... 46
12.2 Unit ...................................................................................................... 46
Pos: 4 /Technische Dokumentation/Flash CORIO/Glückwunsch - Einleitung @ 0\mod_13951368662 01_18.d ocx @ 4161 @ @ 1
Page 26
The operating manual
Congratulations.
You have made an excellent choice.
JULABO thanks you for the trust.
This operating manual is designed to familiarize you with the operation
of our units and their possible applications. Please read the operating
manual carefully.
Please call us if you have any questions about the operation of the unit
or about the operating manual.
Contact:
JULABO GmbH
Gerhard-Juchheim-Strasse 1
77960 Seelbach / Germany
Tel. +49 (0) 7823 / 51-0
Fax +49 (0) 07823 / 2491
[email protected]
www.julabo.com
The JULABO quality management system
The standards for the development, production and distribution of
temperature control devices for laboratory and industry use satisfy the
requirements of ISO 9001 and ISO 14001.
Registration certificate No. 01 100044846.
Unpacking and inspection
If the packaging is damaged or if you discover any concealed transport
damage when you have unpacked the devices and the accessories,
please notify the supplier in the form of a statement of damage.
• should be kept for future use.
• must be available to operating personnel at all times.
Pos: 5 /Technische Dokumentation/Flash CORIO/PURA/Bestimmungsgemäße Verwendung @ 1\mod_1457534635596_18.docx @ 9291 @ 1 @ 1
26
Page 27
Use according to intended purpose
english
PID1
1 Use according to intended purpose
JULABO water baths have been designed for temperature application to
Pos: 6 /Technische Dokumentation/Flash CORIO/PURA/Beschreibung @ 1\mod_1457535552980_18.do cx @ 9 315 @ 2 @ 1
1.1 Description
specific fluids in a bath tank.
JULABO water baths are not conceived for direct temperature
application to food and luxury articles or pharmaceutical and medicotechnical products. Direct temperature application means: Unprotected
contact of the object with the bath medium (bath fluid).
The unit is not for use in explosive atmosphere.
• The water baths are operated via the splash-proof keypad.
• The implemented microprocessor technology allows to set and to
store the setpoint that can be indicated on the temperature
display.
• The PID temperature control adapts the heat supplied to the
thermal requirements of the bath.
• The water baths conforms to the relevant requirements specified
by European guidelines.
• The models PURA-4, -10, -14, -22, -30 provide a drain tap and
handles for easy relocation.
Pos: 7 /Technische Dokumentation/Flash CORIO/CORIO_CD_GESAMT/Erklärung Sicherheits- und andere H in weis e @ 0 \mod_ 1409 218449 017_18.do cx @ 6697 @ 12 @ 1
27
Page 28
Designates user tips and other useful information.
2 Explanation of safety information
The operating manual contains warnings to increase safety when using
the unit. The general warning sign, consisting of an equilateral triangle
surrounding an exclamation sign and reproduced in various signal
colors, is preceded by the signal words.
"Warning of a dangerous situation".
The significance of the danger is classified with a signal word. Read the
instructions carefully and follow them.
This signal word designates a danger with a high level of risk which, if
it not prevented, will result in death or serious injury.
This signal word designates a danger with a medium level of risk
which, if it not prevented, may result in death or serious injury.
This signal word designates a danger with a low level of risk which, if it
not prevented, may result in minor or moderate injury.
Designates a possibly harmful situation. If it is not prevented, the
system or something near it may be damaged.
2.1 Explanation of other information
TIP
Pos: 8 /Technische Dokumentation/Flash CORIO/PURA/Verantwortung des Betreibers - Sicherheitshinweis e @ 1\mod _14575359 24297_18.do cx @ 9326 @ 1 @ 1
28
Your attention is drawn to something special by this.
Dangers at second glance
Designates states which only occur after the start of an action and
could have been prevented if the warning had been heeded.
Informative note
Provides additional information.
Page 29
Operator responsibility – Safety recommendations
english
3 Operator responsibility – Safety recommendations
The products of JULABO GmbH warrant a safe operation if installation,
operation and maintenance are carried out according to common safety
regulations. This section informs you about potential dangers that may
arise from operating the circulator and also mentions the most important
safety precautions.
The operator is responsible for the qualification of the personnel
operating the units.
Make sure that the person who operates the water baths are instructed
in the respect of the work.
The operator should be constantly informed about the dangers involved
with their job activities as well as preventive actions.
Make sure all persons expected to carry out operation, installation and
maintenance of the unit read and understand the safety information and
operating instructions.
If you have any questions concerning the operation of your unit or the
Pos: 9 /Technische Dokumentation/Flash CORIO/PURA/Sicherheitshinweise, Umgang @ 1\mod_1457536074654_18.docx @ 9337 @ 222 @ 1
3.1 Safety recommendations for the operator
information in this manual, please contact us!
• You received a product conceived for industrial use. Nevertheless,
avoid strikes to the housing, vibrations, damages to the keypad foil
(keys, display) or contamination.
• Make sure the product is regularly checked for proper condition.
Regularly check (at least every 2 years) the proper condition of the
mandatory, warning, prohibition and safety labels.
• Take care that the mains supply features a low impedance to avoid
any negative affects on the instrument being operated in the same
mains.
• This unit is designed for operation in a controlled electromagnetic
environment. This means that transmitting devices (e.g. cellular
phones) should not be used in the immediate vicinity. Magnetic
radiation may influence other units with components susceptible to
magnetic fields (e.g. a monitor). We recommend to keep a minimum
distance of 1 m.
• Permissible ambient temperature: max. 40 °C, min. 5 °C.
• Permissible relative air humidity: 50 % (40 °C).
• Do not store in an aggressive atmosphere. Protect from
contaminations.
• Do not expose to sunlight.
29
Page 30
3.2 Appropriate Operation
Only qualified personnel is authorized to perform configuration,
installation, maintenance and repairs of the water bath. Routine
operation can also be carried out by untrained personnel who should
however be instructed by trained personnel.
3.3 Use
Insufficient ventilation may result in the formation of explosive mixtures.
Only use the unit in well ventilated areas. The unit is not for use in
explosive atmosphere.
JULABO water baths have been designed for temperature application to
water in a bath tank.
The bath may not be filled with flammable materials. Fire hazard!
Only use non-acid and non corroding bath fluids.

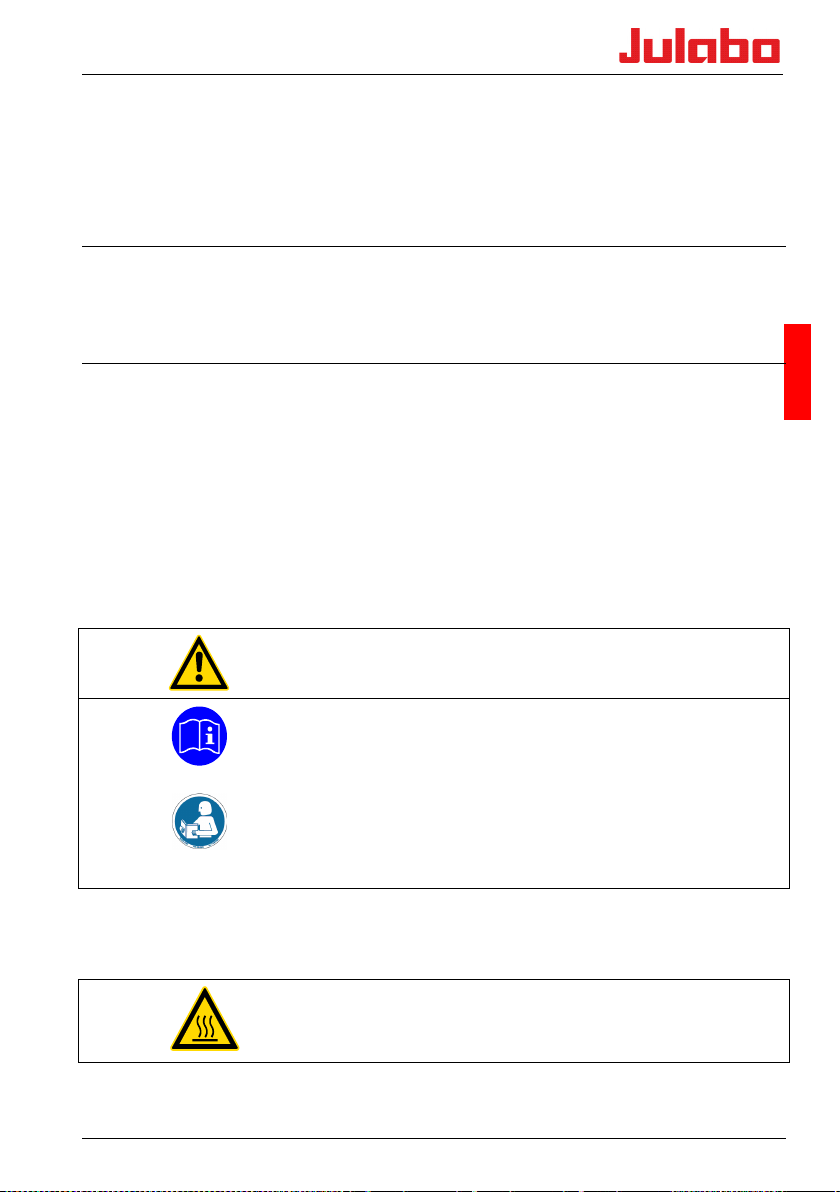

When using hazardous materials or materials that could become
hazardous, the operator must affix the enclosed safety labels (1 + 2)
to the front of the unit so they are highly visible:
1
Danger area. Attention! Observe instructions.
(operating manual, safety data sheet)
2a
Carefully read the user information prior to beginning operation.
Scope: EU
or
2b
Carefully read the user information prior to beginning operation.
Scope: USA, NAFTA
Particular care and attention is necessary because of the wide operating
range.
There are thermal dangers: Burn, scald, hot steam, hot parts and
surfaces that can be touched.
Hot surface warning.
30
Page 31
Control and function elements
english
4 Control and function elements
1
2
Mains power switch
Display and control panel
2.1
2.2
2.3
2.4
2.5
°F °C
T
LED temperature display,
Actual value / Setpoint value (the decimal point flashes)
Alarm display
Menu indication (Parameter)
Control indicator –Heating
Control indicator – Alarm
Temperature units
Timer
31
Page 32
2.7
2.8
3
4
2.6
2.9
h.m.
Hours, minutes (Indication of the timer)
Edit keys
Temperature setpoint increase or decrease
Press the key briefly for step-by-step changes.
Press and hold the key for fast change of setpoint.
OK key, with two functions
1. Switch the device on/off.
2. Store value / parameter.
MENU key
Right side of the device:
Socket: USB-Host interface (Type B) for remote
control (JULABO EasyEcho) or for firmware update via PC..
Left side of the device:
Drain tap and drain stud (inner tube diameter: 12 mm)
5
6
32
Hood cover
Rear side of the device:
Mains connection: Integrated connector for voltage supply
Mains cable, country-specific.
Only use original JULABO mains cables.
Page 33
Safety instructions
english
Pos: 1
5 Safety instructions
It is important to follow these safety instructions to prevent personal
injury and property damage. These instructions apply in addition to
standard safety practices for working places.
• It is essential that you read the user information before starting the
unit.
• Use PPE (safety gloves, safety shoes, safety goggles).
• Transport the unit carefully. The interior of the unit can also be
damaged by impacts or if it is dropped.
• Do not stay under the unit when transporting and operating.
• Operation is permitted with non-flammable liquids only.
• Only operate the unit in rooms that are well-ventilated, dry and free
of frost.
• Place the unit on a flat surface of non-flammable material.
• Do not start the unit if it is damaged or leaking.
• Compare the mains voltage and frequency with the specifications on
the type plate.
• Only connect the unit to a fused mains connection via a FI circuit
breaker (Ia=30 mA).
• The power supply plug serves as safe disconnecting device from the
power supply network and must be freely accessible at all times.
• Check the mains cable regularly for signs of damage.
• Never operate equipment with damaged mains power cables.
• Condensation that could appear in and on other units near the water
bath may result in reduced operating safety.
Be careful when setting up and operating the water bath!
• Some parts of the bath cover may become extremely warm during
continuous operation. When lifting the bath cover, pay attention to
hot steam!
• Never use the unit without bath fluid.
• Do not reach into the thermal bath fluid.
• Do not drain the bath fluid while it is hot!
• Check the temperature of the bath fluid prior to draining (by
switching the unit on for a short moment for example).
• Always turn off the unit and disconnect the mains cable from the
power source before performing any service or maintenance
procedures, or before moving the unit.
• Have all service and repair work carried out by authorized specialists
only.
33
Page 34
Pos: 12 /Technische Dokumentation/Flash CORIO/PURA/Vorbereitungen @ 1\mod_1457602566371_18.docx @ 939 0 @ 12 2 @ 1
6 Preparations
6.1 Installation
• Switch off the unit and disconnect it from the power supply before
cleaning it.
• Always empty the bath before moving the unit.
Place the water bath in an upright position.
Explosion hazard
The unit is not for use in explosive environment.
Potential hazards from the samples
Proper use of water baths includes immersion of samples contained in
test tubes, Erlenmeyer flasks, or other containers for the purpose of
controlling their temperature.
We do not know which substances are contained within these vessels.
Many substances are:
• inflammable, easily ignited or explosive
• hazardous to health
• environmentally unsafe
i.e.: dangerous
The user is responsible for the handling of these substances!
• Always properly seal all sample containers.
There is a danger of electrochemical oxidation or
corrosion when using test-tube racks or samples made of
non-ferrous metal.
• Avoid using these types of racks or samples.
• Use only original JULABO test-tube racks.
34
Page 35
Preparations
english
6.2 Bath fluids
Recommended bath fluids: soft/decalcified water.
Poor water quality may result in corrosion in the bath.
The quality of water (tap water) depends on local conditions.
• Ferrous water can cause corrosion - even on stainless steel.
• Chloric water can cause pitting corrosion.
• Distilled and deionized water is unsuitable. Their special properties
• Due to the high concentration of lime, hard water is not suitable
JULABO takes no responsibility for damages caused by the selection of
an unsuitable bath fluid.
Please contact JULABO before using other than recommended bath
fluids.
Do not use flammable bath fluids!
Water bath protection products
The water bath protection product "Aqua-Stabil" is recommended to
combat algae, bacteria and fungus formation.
Order No. Designation
8 940 006 6x 100 ml bottles
Pos: 13 /Technische Dokumentation/Flash CORIO/PURA/Befüllen-Entleeren @ 1 \mod_14 576034 97029_ 18.doc x @ 9401 @ 2 @ 1
8 940 012 12x 100 ml bottles
6.3 Filling / Draining
cause corrosion in the bath, even in stainless steel.
for temperature control because it leads to calcification in the bath.
Thermal dangers when opening the bath cover:
Burn, scald, hot steam, hot parts and surfaces that can be touched.
• Do not drain the bath fluid while it is hot!
• Check the temperature of the bath fluid prior to draining, by
switching the unit on for a short moment, for example.
Filling:
• Recommended maximum filling level is 2.5 cm below the tank
rim.
• Minimum filling level: approx. 2 cm above the bath bottom.
35
Page 36
The working filling level depends on size and number of the items
(fixtures) to be placed inside.
The recommended procedure is to fill the water bath only partially,
place the items (fixtures) inside and then correct the filling level (adding
or removing liquid) as required.
Recommendation:
Use the water bath cover to keep temperature losses to a minimum.
This is especially important for working temperatures above 60 °C.
Draining:
• Press the mains switch to turn the water bath off
• Pull of the mains cable from the water bath device
• Place a suitable collecting bucket or tub underneath the unit for
draining the used bath liquid.
• Push a hose (inner diameter 12 mm) onto the drain stud.
• To drain, turn the drain tap on the side of the water bath from
position "A" to "B".
• When the water bath is completely drained, turn the drain tap back
to position "A".
• Remove the hose.
Pos: 14 /Technische Dokumentation/Flash CORIO/CORIO_CD_GESAMT/Inbetriebnahme - Netzspannung, ausführliche Warnung @ 0\mod_14092184505 61_18.do cx @ 6 763 @ 1 @ 1
36
Page 37
Commissioning
english
7 Commissioning
Danger from mains voltage.
Risk of injury from electric power.
Pos: 15 /Technische Dokumentation/Flash CORIO/PURA/Einstellmenü @ 1\mod_1464089385799_18.doc x @ 9742 @ 2 @ 1
7.1 Adjusting of temperature setpoint
• Compare the mains voltage and frequency with the details on the
model plate.
• Connect the device only to a safe power supply via FI-circuit
breaker (IA = 30 mA).
• The device may only be connected to power outlets with a ground
contact (PE – protective earth).
• The mains plug serves as a safe disconnecting device from the
power supply network and must be freely accessible at all times.
• Do not start the device if it has a damaged mains cable.
• Check the mains cable regularly for signs of damage.
• We disclaim all liability for damage caused by incorrect line
voltages!
Device settings
Switch-on the unit -> display OFF
Press -> indication of the actual value 28.5
The temperature can be set in the start/stop condition.
Setpoint
settings
Example:
The set value is saved so that it will be retained even after a power outage.
1. Press the edit key or briefly to switch from displaying the actual
value to the desired value. The decimal point will flash.
2. Change the value:
Press the key to set a higher value.
Press the key to set a lower value.
Press the key briefly for single steps, press and hold the key to adjust
the values quickly.
3. Save the set value as the desired value by pressing the key.
4. The new desired value will flash three times.
5. A signal sounds once the setpoint is reached.
37
Page 38
Timer
settings
Unit settings
Set Timer
1. Press “T” flashes, OFF
2.
Press or On
Press run
3.
4. Press adjust h.m with or
5. Confirm with , Timer runs („T“ lights up).
After the set time has elapsed, a two-time beep tone sounds.
Stopp Timer
1. Press “T“ flashes, On
Press or OFF
2.
3. Confirm with , Timer stops 25.5 actual temperature
Set temperature unit
1. Press 2 twice
2. Press or
3. Confirm with , temperature values are indicated with selected unit.
°C
°C or °F
Pos: 16 /Technische Dokumentation/Flash CORIO/PURA/Alarm meldun gen @ 1\mod_ 146408 889985 4_18 .docx @ 9730 @ 1 @ 1
38
Page 39
Commissioning
english
7.2 Operation of the water baths via the USB interface
• PC and PURA are switched on.
• Connect the water bath and PC with the USB cable.
For comfortable operation, you can use the JULABO software EasyTEMP.
There are also interface commands to the direct query available:
Input Function
STATUS current operating status
IN_SP_00 Setpoint query
IN_PV_00 Current value query
IN_PV_01 Heating capacity query
IN_SP_11 Temperature display °C (=0); °F (=1)
IN_MODE_05 Start/Stopp query
OUT_SP_00 Send setpoint
OUT_MODE_05 Start/Stop device 1/0
Remote operation
The unit can be remote-controlled via USB interface. For this purpose,
connect the unit via the interface with a PC. Remote operation is
activated and/or deactivated by pressing the and key
combination (press and hold at the same time for approx. 3 seconds).
During remote operation, the display alternates between the current
bath temperature and “
-r-”. The unit cannot be operated using the
(membrane) keypad. The unit can be merely deactivated. The set remote
Pos: 17 /Technische Dokumentation/Flash CORIO/PURA/Alarmmeldungen @ 1\mod_1464088899854_18.doc x @ 97 30 @ 1 @ 1
operation is continued after the mains switch is switched on or off.
39
Page 40
8 Error messages / Possible causes of faults
The following faults which trigger alarms result in the units's heater
+
E 05
E 14
Pos: 17 /Technische Dokumentation/Flash CORIO/PURA/Technische Daten PURA 4-30 @ 1\mod_1464184645849_18.do cx @ 9771 @ 1 @ 1
and circulating pump being shut down permanently.
The alarm indicator lights up and a continuous signal tone will
sound. The reason for the alarm or warning will be shown on the LED
temperature display in coded form.
Warnings are displayed alternately with the actual value on the
display.
The signal tone can be muted by pressing the OK key.
The cable for the working temperature sensor has been interrupted or
short-circuited.
The cut-out value of the excessive temperature protector is below the
defined working temperature.
Set the safety temperature to a higher value.
To cancel the alarm state
• Switch off the device at the main switch.
• Eliminate the cause of the alarm.
• Eliminate the cause of the alarm or wait for approx. 2 seconds,
depending on error type.
• Switch on the device again at the mains power switch.
• If the error occurs again, a remote diagnostic is to be made.
Faults which are not displayed:
The heater is protected from overloads. After a cooling phase the unit
will restart automatically.
If necessary the unit should be inspected by a JULABO service technician.
JULABO Technical Service
40
Page 41
Technical specifications
english
9 Technical specifications
Water bath
Working temperature range (with
cover)
Temperature stability ±0.2 ±0.2
Temperature selection Digital digital
Temperature indication LED LED
Resolution °C 0.1 0.1
Temperature control PID1 PID1
Heater wattage, (at 230 V) kW 0.8 1.3
Heater wattage, (at 110 V / 115 V) kW 0.6 / 0.8 0,9 / 1,1
Bath opening (WxL) cm 12x27 22x27
Bath depth cm 17 17
Filling volume Liter 0.4 ... 4.8 1 ... 10
Overall dimensions (WxDxH)
without Makrolon-cover
Bath, material Coated aluminum, high-
Weight kg 5 6.2
PURA 4 PURA 10
°C 18 ... 99.9 18 ... 99.9
cm 21x38x30
quality plastic
31x38x30
Coated aluminum, highquality plastic
Ambient temperature °C 5 ... 40 5 ... 40
Mains power connection V/ Hz
Current input, (at 230 V) A 4 6
Mains power connection V/ Hz
Current input (100 V / 115 V) A 6 / 7 9 / 10
230 ±10 % / 50 / 60 230 ±10 % / 50 / 60
100-115 ±10 % / 50/60 100-115 ±10 % / 50/60
41
Page 42
Water bath
Working temperature range (with
cover)
Temperature stability ±0.2 ±0.2
Temperature selection digital digital
Temperature indication LED LED
Resolution °C 0.1 0.1
Temperature control PID1 PID1
Heater wattage, (at 230 V) kW 1.3 2.0
Heater wattage, (at 110 V / 115 V) kW 0.9 / 1.1 0.9 / 1.1
Bath opening (WxL) cm 30x27 54x27
Bath depth cm 17 17
Filling volume Liter 1 ... 14 2 ... 22
Overall dimensions (WxDxH)
without Makrolon-cover
Bath, material Coated aluminum, high-
Weight kg 9.5 13.0
PURA 14 PURA 22
°C 18 ... 99.9 18 ... 99.9*
cm 42x38x30
quality plastic
63x38x30
Coated aluminum,
high-quality plastic
Ambient temperature °C 5 ... 40 5 ... 40
Mains power connection V / Hz
Current input (at 230 V) A 6 9
Mains power connection* V / Hz
Current input (100 V / 115 V) A 9 / 10 9 / 10
* max. 92 °C at mains power connection 115 V
42
230 ±10 % / 50 / 60 230 ±10 % / 50 / 60
100-115 ±10 % / 50/60 115 ±10 % / 50/60
Page 43
Technical specifications
english
Water bath
Working temperature range (with
PURA 30
°C 18 ... 99.9*
cover)
Temperature stability ±0.2
Temperature selection digital
Temperature indication LED
Resolution °C 0.1
Temperature control PID1
Heater wattage, (at 230 V) kW 2.0
Heater wattage, (at 110 V / 115 V) kW 0.9 / 1.1
Bath opening (WxL) cm 76x27
Bath depth cm 17
Filling volume Liter 2 ... 30
Overall dimensions (WxDxH)
without Makrolon-cover
cm 85x38x30
Bath, material Coated aluminum, high-
quality plastic
Weight kg 16.5
Ambient temperature °C 5 ... 40
Mains power connection V/ Hz
230 ±10 % / 50 / 60
Current input, (at 230 V) A 9
Mains power connection* V/ Hz
100-115 ±10 % / 50/60
Current input (100 V / 115 V) A 9 / 10
* max. 92 °C at mains power connection 115 V
All measurements have been carried out at:
rated voltage and frequency
operating temperature: 70 °C ambient temperature: 20 °C
bath fluid: water
Technical changes without prior notification reserved.
43
Page 44
Pos: 18 /Technische Dokumentation/Flash CORIO/PURA/Reinigung, Reparatur @ 1\mod_1464175414172_18.docx @ 976 0 @ 1222 @ 1
Safety installations according to IEC 61010-2-010:
Excess temperature protection 130 °C - fixed value
Classification according to DIN 12876-1 class I
Alarm message optical + audible (permanent)
Environmental conditions according to EN 61 010, part 1:
Use only indoor.
Altitude up to 2000 m - normal zero.
Ambient temperature: +5 ... +40 °C (for storage and transportation)
Air humidity:
Max. rel. humidity 80 % for temperatures up to +31 °C,
linear decrease down to 50 % relative humidity at +40 °C
Max. mains fluctuation of ±10 % are permissible.
Protection class according to EN 60 529 IP21
The unit corresponds to Class I
Overvoltage category II
Pollution degree 2
Standards for interference resistance according to EN 61326-1
This unit is an ISM device classified in Group 1 (using high frequency for
internal purposes) Class A (industrial and commercial range).
10 Cleaning / repairing the unit
Danger of injury during maintenance, repair and transport
Danger from mains voltage.
• Have all service and repair work carried out by authorized
specialists only.
• Always turn off the unit and disconnect the mains cable from the
power source before performing any service or maintenance
procedures, or before moving the unit.
• Prevent humidity from entering into the water bath.
• Do not use alcohol-based or solvent-based cleaning agents.
44
Page 45
Cleaning / repairing the unit
english
10.1 Cleaning
For cleaning the bath tank and the immersed parts of the water bath,
use low surface tension water (e.g. soap suds).
Clean the outside of the unit using a wet cloth and low surface tension
water.
The JULABO Water Baths are designed for continuous operation under
normal conditions. Periodic maintenance is not required.
The tank should be filled only with a bath fluid recommended by
JULABO. To avoid contamination, it is essential to change the bath fluid
from time to time.
10.2 Repairs
Before asking for a service technician or returning a JULABO instrument
for repair, please contact an authorized JULABO service station.
JULABO Technical Service
10.3 Returning a unit:
When returning the unit:
• Clean the unit and, if necessary, decontaminate the unit in order to
avoid endangering service personnel.
• Attach a short fault description.
Before returning the device, please complete an online return form
at http://www.julabo.com/com/support/rma.
• During transport the unit has to stand upright. Mark the packing
correspondingly.
• When returning a unit, take care of careful and adequate packing.
• JULABO is not responsible for damages that might occur from
insufficient packing.
• JULABO reserves the right to carry out technical modifications with
Pos: 19 /Technische Dokumentation/Flash CORIO/Gewährleistung EU @ 0\mod_1395845348200_18.do cx @ 4350 @ 1 @ 1
repairs for providing improved performance of a unit.
45
Page 46
11 Warranty
Pos: 20 /Technische Dokumentation/Flash CORIO/Entsorgen @ 0\mod_1395844750534_18.docx @ 4344 @ 122 @ 1
JULABO provides a warranty that the device will function perfectly as
long as it is connected and handled correctly and as described in the
operating manual.
The warranty period is
one year.
Free extended warranty
The 1PLUS guarantee gives the user a free extended warranty to 24
months, limit to a maximum of 10,000 hours of service.
The requirement for this is that the user registers the device on the
JULABO website at www.julabo.com, quoting its serial number. The
JULABO GmbH invoice date is used to define the warranty period.
In the event of a justified complaint the warranty is limited to refinishing
or free repair or replacement at our discretion. Defective parts will be
repaired or replaced free of charge if, in the event of a fault or a defect,
there is evidence that it was due to a material or workmanship flaw.
All other compensation claims will be rejected.
12 Waste disposal
12.1 Packaging
Packaging materials must be disposed of as prescribed by the current
local regulations.
12.2 Unit
In the European Economic Area (EEA) the disposal of waste equipment
is regulated in the "Directive of the European Parliament and of
the Council on Waste Electrical and Electronic Equipment
(WEEE)". The current official journal on this matter is available on the
European Parliament's homepage.
The symbol for the separate collection of electrical and electronic
Pos: 2 /Technische Dokumentation/Flash CORIO/CORIO_CD_GESAMT/Titelfoto PURA-Bäder @ 0\mod_1409218459 438_0.docx @ 710 6 @ @ 1
46
equipment is a crossed-out trash can.
Disposal with household waste (unsorted waste) or similar collections of
municipal waste is not permitted!
Contact an authorized waste disposal contractor in your country.
Page 47
français
Bain-maries
=== Ende der Lis te fü r Textm ar ke I nh alt1 = ==
Mode d'emploi
Remarque importante : conserver le mode d'emploi d'origine pour une utilisation ultérieure.
47
Page 48
Table des matières
1 Utilisation conforme ......................................................................... 50
1.1 Description ............................................................................................ 50
2 Explications des consignes de sécurité ............................................ 51
2.1 Explications d'autres consignes ............................................................. 51
3 Responsabilité de l’utilisateur – Informations de sécurité ............ 52
3.1 Informations de sécurité ........................................................................ 52
3.2 Utilisation appropriée ............................................................................ 53
3.3 Remarques sur le travail ........................................................................ 53
4 Eléments de fonction et de commande ........................................... 54
5 Recommandations de sécurité ......................................................... 56
6 Préparations ...................................................................................... 57
6.1 Mise en place ........................................................................................ 57
6.2 Liquides de bain .................................................................................... 58
6.3 Remplissage / Vidange .......................................................................... 58
7 Mise en service .................................................................................. 60
7.1 Réglage de la température de consigne ................................................ 60
8 Messages d'alarme et d'avertissement / causes éventuelles de
dérangement .................................................................................. 63
9 Caractéristiques techniques ............................................................. 64
10 Maintenance, réparations, transport ............................................... 67
10.1 Nettoyage ............................................................................................. 68
10.2 Service de réparation ............................................................................ 68
10.3 En cas d'envoi à JULABO : ..................................................................... 68
11 Garantie ............................................................................................. 69
12 Recyclage ........................................................................................... 69
12.1 Emballage ............................................................................................. 69
12.2 Appareil................................................................................................. 69
Pos: 4 /Technische Dokumentation/Flash CORIO/Glückwunsch - Einleitung @ 0\mod_13 951368 66201_ 23.docx @ 416 2 @ @ 1
Page 49
Waste disposal
français
Merci beaucoup !
Vous avez fait un excellent choix.
JULABO vous remercie de votre confiance.
Ce mode d'emploi doit vous familiariser avec l'utilisation et les
applications possibles de nos appareils. Veuillez lire le mode d'emploi
attentivement !
N'hésitez pas à nous téléphoner si vous avez des questions sur
l'utilisation de l'appareil ou sur le mode d'emploi.
Contact :
JULABO GmbH
Gerhard-Juchheim-Strasse 1
77960 Seelbach / Allemagne
Tél. +49 (0) 7823 / 51-0
Fax. +49 (0) 07823 / 2491
[email protected]
www.julabo.com
Le système de gestion de la qualité de JULABO
Les standards de développement, de production et de distribution des
appareils de thermostatisation pour laboratoires et l'industrie
satisfont aux exigences des normes d'essai ISO 9001 et ISO 14001.
N° d'enregistrement du certificat 01 100044846.
Déballage et vérification
Il convient d'informer le fournisseur par une attestation de sinistre si
l'emballage est endommagé ou si des vices cachés liés au transport ne
sont apparus qu'après avoir déballé les appareils et les accessoires.
Conserver le mode d'emploi
• en vue d'une utilisation ultérieure
• et le ranger de manière à ce qu'il soit toujours accessible aux
utilisateurs.
Pos: 5 /Technische Dokumentation/Flash CORIO/PURA/Bestimmungsgemäße Verwendung @ 1\mod_1457534635596_23.docx @ 9292 @ 1 @ 1
49
Page 50
PID1
1 Utilisation conforme
Les bains marie JULABO sont prévus pour mettre des liquides de bain en
température dans des cuves.
Les bains marie JULABO ne sont pas utilisables pour mettre directement
en température de la nourriture ou autres denrées, ainsi que des produits
médicaux ou pharmaceutiques.
Directement en température signifie: Contact direct non protégé entre le
produit et le liquide de bain (médium).
• Inutilisable dans un environnement présentant un danger
Pos: 6 /Technische Dokumentation/Flash CORIO/PURA/Beschreibung @ 1\mod_1457535552980_23.docx @ 9 316 @ 2 @ 1
1.1 Description
d’explosion
• La commande de cet appareil se fait par un clavier lisse protégé
contre les éclaboussures.
• La technique par microprocesseur permet d’ajuster,d'afficher et de
mémoriser la valeur de consigne par le display LED.
• Le réglage électronique PID1 ajuste la puissance de chauffe au
besoin effectif du bain.
• Les bains marie répondent aux normes européennes concernant ce
produit.
• Les modèles PURA-4, -10, -14, -22, -30 sont munis de robinet de
vidange pour vider et de poignées pour déplacement.
Pos: 7 /Technische Dokumentation/Flash CORIO/CORIO_CD_GESAMT/Erklärung Sicherheits- und andere H in weis e @ 0 \mod_ 1409 218449 017_23.do cx @ 6699 @ 12 @ 1
50
Page 51
Explications des consignes de sécurité
français
particulièrement utiles.
2 Explications des consignes de sécurité
Le mode d'emploi contient des mises en garde dont le but est
d'augmenter la sécurité lors de la manipulation de l'appareil.
L’autocollant en forme de triangle isocèle contenant un point
d'exclamation est placé devant une légende.
« Mise en garde contre un danger »
Associée à un mot indicateur, la signification du danger est
hiérarchisée. Lire attentivement et respecter les instructions !
Le mot indicateur définit un risque élevé qui, s'il n'est pas évité,
conduit à la mort ou à une blessure grave.
Le mot indicateur définit un risque moyen qui, s'il n'est pas évité, peut
conduire à la mort ou à une blessure grave.
Le mot indicateur définit un risque faible qui, s'il n'est pas évité, peut
conduire à une blessure bénigne ou modérée.
2.1 Explications d'autres consignes
Pos: 8 /Technische Dokumentation/Flash CORIO/PURA/Verantwortung des Betreibers - Sicherheitshi nweis e @ 1\mo d_14575359 24297_2 3.docx @ 9327 @ 1 @ 1
Caractérise une situation pouvant s'avérer néfaste. Si elle n'est pas
évitée, l'installation ou un élément de son environnement peuvent
être endommagés.
CONSEIL
Ce symbole est utilisé pour attirer votre attention sur un point
particulier.
Il caractérise des conseils d'utilisation et d'autres informations
Dangers qui n'apparaissent pas directement
Décrit des états qui n'apparaissent qu'après le début d'une action et
qui auraient pu être évités si la mise en garde avait été observée.
Note informative
Fournit des informations complémentaires.
51
Page 52
3 Responsabilité de l’utilisateur – Informations de sécurité
Les produits de la Société JULABO GmbH offrent un fonctionnement sûr,
s’ils sont installés, manipulés et contrôlés suivant les règles de sécurité
générales. Ce chapitre explique les dangers potentiels liés à l’utilisation
de thermostats et donne les principales mesures de sécurité à respecter
pour si possible, éviter ces dangers.
L’utilisateur est responsable de la qualification du personnel utilisant
l’appareil.
Assurez vous que les personnes utilisant l’appareil soient instruites dans
ce travail.
Les personnes utilisant ces appareils doivent être régulièrement
informées sur les dangers éventuels liés à leur travail, ainsi que sur les
mesures de sécurité à respecter.
Assurez vous que toutes les personnes installe, utilise ou répare ces
appareils aient connaissance des mesures de sécurité et qu’elles aient
lues et compris le mode d’emploi.
Si vous avez des questions concernant l’utilisation de l’appareil ou sur le
Pos: 9 /Technische Dokumentation/Flash CORIO/PURA/Sicherheitshinweise, Umgang @ 1\mod_1457536074654_23.docx @ 9338 @ 222 @ 1
3.1 Informations de sécurité
mode d’emploi, n’hésitez pas à nous contacter !
• Malgré cela, évitez les coups contre le boîtier, les vibrations,
n’abîmez pas le clavier lisse (poussoirs, display) ou un fort
salissement.
• Assurez vous que l’appareil est régulièrement contrôlé, en fonction
de sa fréquence d’utilisation.
• Assurez vous régulièrement, au minimum au moins tous les deux
ans, que la signalétique concernant les signes de sécurité ou
d’interdiction sont bien en place.
• Assurez vous que le circuit d’alimentation est à faible impédance,
ceci évitera une influence sur d’autres appareils branchés sur le
même circuit.
• L’appareil est utilisable dans un environnement électromagnétique
défini.
Ceci signifie que dans un tel environnement, des émetteurs comme
p.e. un téléphone mobile, ne doivent pas être utilisés à proximité
immédiate.
Dû au rayonnement électromagnétique, d’autres appareils ayant des
composants sensibles comme p.e. un moniteur peuvent être
perturbés. Nous conseillons de maintenir un écartement minimum
de 1 m.
• La température ambiante ne doit pas dépasser 40 °C et ne doit pas
être inférieure à 5 °C.
52
Page 53
Responsabilité de l’utilisateur – Informations de sécurité
français
• L’humidité relative ne doit pas dépasser 50 % (à 40 °C).
• N’entreposer pas l’appareil dans une atmosphère agressive.
• Rotégez le contre le salissement.
• Protégez le des rayons de soleil.
3.2 Utilisation appropriée
Les bains marie ne doit être configuré, installé, réparé que par du
personnel qualifié. Pour son utilisation journalière un personnel qualifié
n’est pas nécessaire. Vous pouvez former l’utilisateur.
3.3 Remarques sur le travail
Sans une aération suffisante, un mélange explosif est possible. N’utilisez
l’appareil que dans un lieu suffisament aéré. Inutilisable dans un
environnement présentant un danger d’explosion
Le bain est pour un emploi avec l'eau.
Le bain est pour un emploi avec des liquides non-inflammables–
risque d’incendie!
En aucun cas des liquides de bain corrosif ou acide ne doivent être
employés!
Si des produits dangereux ou pouvant le devenir sont utilisés,
L’UTILISATEUR DOIT placez les signes de sécurité joints (1+2), à un
endroit bien visible de l’appareil.
1
2a
ou
2b
Signalisation d’un danger. Attention!
Lire la documentation. (Mode d’emploi, spécifications de sécurité)
Avant mise en route lire impérativement les informations.
Domaine de validité: EU
Avant mise en route lire impérativement les informations.
Domaine de validité: USA, NAFTA
De part la plage de température d’utilisation importante, il est
absolument nécessaire d’être très prudent et minutieux dans l’utilisation
des appareils. Des dangers thermiques sont présents: Brûlures, vapeurs
chaudes, parties de l’appareil chaudes.
Signalisation d’une surface trés chaude.
Pos: 10 /Technische Dokumentation/Flash CORIO/PURA/Bedien- und Funktionselemente PURA @ 1\mod_1459849023 371_23.do cx @ 9432 @ 1 @ 1
53
Page 54
2.3
4 Eléments de fonction et de commande
1
2
Interrupteur secteur
Affichage de température LED 4 positions, affichage des menus
2.1
2.2
2.4
54
°F °C
LED DISPLAY affichage de la température,
Affichage de la valeur réelle / Affichage de la valeur de
consigne (lorsque la décimale clignote)
Affichages des alarmes
Affichage des fonctions du menu (paramètres)
Affichage de contrôle – chauffage
Affichage de contrôle – alarme
Unités de température
Page 55
Eléments de fonction et de commande
français
2.6
6
2.5
2.7
2.8
2.9
3
4
T
h.m.
Minuteur
Affichage du minuteur (heures.minutes)
Touches de pilotage
Monter/baisser la valeur de consigne de température
actionner brièvement la touche pour exécuter des étapes ind.,
maintenir la touche appuyée pour décompter rapidement.
Touche OK 1. Mettre l'appareil en marche/arrêt.
2. Enregistrer une valeur / un paramètre.
Touche MENU
Face latérale droite de l'appareil :
Douille de raccordement : interface hôte USB (type B)
pour la commande à distance (JULABO EasyEcho) ou la mise à jour
du logiciel via PC.
Face latérale gauche de l'appareil :
Robinet de vidange et manchon d'évacuation (diamètre intérieur
12 mm).
5
Couvercle bombé
Face arrière de l'appareil
Raccordement électrique : logement avec fiche de l'appareil
Câble d'alimentation électrique, varie en fonction du pays.
Utiliser un câble d'alimentation électrique JULABO original
uniquement.
55
Page 56
Pos: 11 /Technische Dokumentation/Flash CORIO/PURA/Sicherheitsanweisungen @ 1\mod_1457537176041_23.docx @ 9373 @ 1 @ 1
5 Recommandations de sécurité
Pour évitez des accidents de personnel ou des dommages matériels, il
est important de suivre ces règles de sécurité. Ces recommandations
sont complémentaires aux règles générales de sécurité concernant les
postes de travail.
• Avant la mise en route, lisez impérativement le mode d’emploi.
• Utiliser un équipement de protection personnelle (gants de
protection, chaussures de protection, lunettes de protection).
• Transporter l'appareil avec précaution. Des secousses ou une chute
peuvent endommager également l'intérieur de l'appareil.
• Si l’appareil est placé en hauteur, ne pas passer dessous pendant
l’utilisation.
• Le bain marie est pour un emploi avec des liquides non-
inflammables.
• Mettre l'appareil en service dans des pièces correctement ventilées
et à l'abri du gel et de l'humidité.
• Mettez l’appareil sur une surface plane sur un matériel non
inflammable.
• Ne pas mettre en service d'appareils endommagés ou non étanches.
• La tension secteur disponible ainsi que la fréquence réseau doivent
être comparées aux indications reportées sur la plaque signalétique.
• L'appareil doit être connecté au secteur avec raccordement sécurisé
à l'aide d'un disjoncteur de protection FI uniquement (Ia = 30 mA) !
• Ne branchez l'appareil que sur une prise pour réseau d’alimentation
avec contact de mise à la terre (PE)!
• Contrôler à intervalles réguliers si le câble d'alimentation est
toujours en bon état.
• Ne pas mettre en marche un appareil dont le cable d'alimentation
est endommagé.
• La vapeur s'échappant de l'appareil peut par condensation
provoquer un dysfonctionnement d'autres appareils se trouvant à
proximité. Choisissez l'emplacement du bain marie en fonction de
ces critères.
• Lors de travaux à haute température, une partie de l'appareil peut
être lui même à haute température. De plus, lors de l'ouverture du
couvercle, il peut y avoir un danger dû à la vapeur.
• Faites attention à un contact accidentel!
• N'utilisez pas un appareil sans médium dans la cuve!
• Ne pas mettre sa main dans le liquide de thermostatisation.
56
Page 57
Préparations
français
• Attendez que le liquide soit froid avant de vidanger l'appareil!
• Contrôlez la température du bain avant de vidanger, pour cela, p.e.
mettez l’appareil en marche et contrôlez la température au display.
• Avant d'intervenir sur l'appareil pour un service ou une réparation,
débranchez le du secteur.
• Les travaux de service et de réparation ne doivent être effectués que
par du personnel agréé.
• Arrêter l'appareil et couper la connexion au réseau d'alimentation
électrique avant de le nettoyer.
Pos: 12 /Technische Dokumentation/Flash CORIO/PURA/Vorbereitungen @ 1\mod_1457602566371_23.docx @ 9391 @ 122 @ 1
• Vidangez l'appareil avant de le bouger ou déplacer!
6 Préparations
6.1 Mise en place
Placez l'appareil sur une surface plane.
Risque d'explosion de mélanges explosifs
Les appareils ne sont pas conçus pour une utilisation dans un
environnement à atmosphère explosible.
Risques liés aux substances (essais)
L’utilisation conforme du bains marie prévoit entre autre la
thermostatisation et par conséquent l’immersion directe dans la cuve de
tubes à essais, d’erlens, etc.
Nous ne pouvons pas savoir quelles substances seront analysées dans
ces récipients. N’oubliez pas que de nombreuses substances sont:
• inflammables, combustibles ou explosives
• nocives
• polluantes
• donc: dangereuses.
• Vous êtes seul responsable de la manipulation de ces substances!
Oxydation électrochimique, possibilité de corrosion par les
portoirs ou les échantillons.
• Evitez l'utilisation de tels portoirs/échantillons.
• N'utilisez que des portoirs d'origine JULABO.
57
Page 58
6.2 Liquides de bain
Nous recommandons de l'eau douce, détartrée.
Risque de corrosion dans le bain en raison d'une eau de
mauvaise qualité.
La qualité de l’eau peut varier en fonction du lieu.
• Une eau chargé en fer peut provoquer la formation de rouille même
sur de l’inox.
• Une eau trop chargée en chlore peut provoquer la formation de trous
par corrosion.
• N'utilisez pas d'eau distillée ou déionisée. Ce type de liquide
provoque une corrosion même sur de l'inox. Les propriétés de ces
eaux provoquent une corrosion même sur de l'inox.
• En raison de sa forte teneur en calcaire, l'eau dure ne convient pas
pour une utilisation en tant que liquide de thermostatisation ; elle
provoquerait des dépôts de tartre dans le bain.
Pas de garantie pour l'utilisation d'autres liquides!
Avant d’utiliser un autre médium que ceux recommandés, prière de
contacter impérativement JULABO, ou son représentant.
Le bain marie est pour un emploi avec des liquides non-inflammables.
Produit de protection de l'eau de bain
Le produit de protection de l'eau de bain "Aqua-Stabil" est recommandé
pour lutter contre la formation d'algues, de bactéries et de moisissures.
Référence Conditionnement
8 940 006 6 flacons de 100 ml
8 940 012 12 flacons de 100 ml
Pos: 13 /Technische Dokumentation/Flash CORIO/PURA/Befüllen-Entleeren @ 1 \mod_14 576034 97029_ 23.doc x @ 940 2 @ 2 @ 1
6.3 Remplissage / Vidange
Des dangers thermiques sont présents:
Brûlures, vapeurs chaudes, parties de l’appareil chaudes.
• Attendez que le liquide soit froid avant de vidanger l'appareil!
• Contrôlez la température du bain avant de vidanger, pour cela, p.e.
mettez l’appareil en marche et contrôlez la température au display.
58
Page 59
Préparations
français
Remplissage:
• Niveau de remplissage max. : env. 2,5 cm endessous du bord de la cuve.
• Niveau de remplissage min. : env. 2 cm audessus du fond de la cuve.
Le remplissage dépend de la taille et du nombre des récipients utilisés.
Ne remplissez le bain marie qu'en partie, placez vos récipients et
complétez le niveau.
Recommandation :
Utiliser des couvercles afin de limiter autant que possible les pertes de
chaleur, en particulier lors de températures de service supérieures à
60 °C.
Vidange :
• Mettre le bain-marie hors tension avec l'interrupteur secteur.
• Retirer le câble d'alimentation du bain-marie.
• Placer un récipient approprié pour la réception du liquide de
thermostatisation utilisé.
• Glisser un tuyau (diamètre intérieur 12 mm) sur le manchon
d'évacuation.
• Pour vidanger, tourner le robinet sur le côté du bain-marie de la
position A à la position B.
• Une fois la vidange complètement terminée, remettre le robinet de
vidange en position A.
• Retirer le tuyau.
Pos: 14 /Technische Dokumentation/Flash CORIO/CORIO_CD_GESAMT/Inbetriebnahme - Netzspannung, ausführliche Warnung @ 0\mod_14092184505 61_23.do cx @ 6 765 @ 1 @ 1
59
Page 60
branchement électrique !
atteinte.
7 Mise en service
Danger lié à l’alimentation électrique!
Blessure due au courant électrique.
Pos: 15 /Technische Dokumentation/Flash CORIO/PURA/Einstellmenü @ 1\mod_1464089385799_23.doc x @ 9743 @ 2 @ 1
7.1 Réglage de la température de consigne
• La tension secteur disponible ainsi que la fréquence réseau
doivent être comparées aux indications reportées sur la plaque
signalétique.
• L'appareil doit être connecté au secteur avec raccordement
sécurisé à l'aide d'un disjoncteur FI uniquement (Ia = 30 mA)
• L'appareil ne doit être branché que sur des prises de courant avec
contact de protection (PE) !
• La fiche d'alimentation sert de séparation de protection sûre et
doit toujours être facilement accessible.
• Ne pas mettre en service d'appareils dont le câble d'alimentation
est endommagé !
• Contrôler à intervalles réguliers si le câble d'alimentation est
toujours en bon état.
• Notre responsabilité n'est pas engagée en cas de mauvais
Démarrer l'appareil -> Affichage
OFF
Appuyer sur -> Affichage de la température réelle 28.5
Configuration de
la consigne
Exemple :
La température peut être réglée à l'état de démarrage ou d'arrêt.
La valeur réglée est enregistrée à l'épreuve des coupures
d'alimentation.
1. Appuyer brièvement sur la touche d'édition ou pour
commuter de l'affichage de la valeur réelle à celui de la valeur de
consigne. Le point décimal clignote.
2. Modifier la valeur :
appuyer sur la touche pour régler une valeur plus élevée.
appuyer sur la touche pour régler une valeur plus basse.
Appuyer brièvement sur la touche pour changer la valeur pas à
pas, maintenir la touche appuyée pour décompter rapidement.
3. Enregistrer la valeur réglée comme valeur de consigne avec la
touche .
4. La nouvelle valeur de consigne clignote trois fois.
5. Un signal sonore est émis lorsque la valeur de consigne est
60
Page 61
Mise en service
français
Configuration du
minuteur
Configuration
des unités
Configurer le minuteur
1. Appuyer sur « T » clignote, OFF
2. Appuyer sur ou sur On
3. Appuyer sur
4. Appuyer sur Régler h.m à l'aide de ou de
5. Confirmer avec , le minuteur démarre (« T » s'allume).
Une fois le temps configuré écoulé, un bip sonore est émis à deux
reprises.
Arrêter le minuteur
1. Appuyer sur , « T » clignote,
2. Appuyer sur ou sur
3. Confirmer avec , le minuteur s'arrête température réelle 25.5
Configurer les unités de température
1. Appuyer à 2 reprises sur
run
On
OFF
°C
2. Appuyer sur ou sur
3. Confirmer avec , les valeurs de température sont affichées dans
l'unité sélectionnée
°C ou °F
61
Page 62
7.2 Pilotage des PURA par la prise USB
Le PC et le PURA sont en marche.
Relier le PURA et le PC avec un cable USB.
Pour plus de convivialité, vous pouvez utiliser le logiciel de JULABO
EasyTEMP.
En plus de cela, les entrées et les commandes suivantes sont directement
à votre disposition:
Entrées Fonction
STATUS Mode de pilotage actuel
IN_SP_00 Demande de la valeur de consigne
IN_PV_00 Demande de la valeur réelle
IN_PV_01 Demande de puissance de chauffe
IN_SP_11 Demande de la indication digitale de température °C (=0) ou °F (=1)
IN_MODE_05 Demande de Start/Stop
OUT_SP_00 Envoyer la valeur de consigne
OUT_MODE_05 Mettre en marche / arrêter l‘appareil 1/0
Commande à distance
L'appareil peut être commandé à distance via l'interface USB. Pour cela,
il faut connecter l'appareil à un PC via cette interface. La commande à
distance est activée ou désactivée à l'aide de la combinaison de touches
et (les maintenir simultanément env. 3 secondes). Pendant
l'utilisation de la commande à distance, l'écran affiche en alternance la
température actuelle du bain ou la mention « -r- » et l'appareil ne peut
plus être commandé à l'aide du clavier lisse. Seule la désactivation est
accessible. Après mise sous ou hors tension, utilisez l'interrupteur
principal pour poursuivre la commande à distance configurée.
Pos: 17 /Technische Dokumentation/Flash CORIO/PURA/Alarmmeldungen @ 1\mod_1464088899854_23.d ocx @ 97 31 @ 1 @ 1
Pos: 16 /Technische Dokumentation/Flash CORIO/PURA/Alarm meldun gen @ 1\mod_ 146408 889985 4_23 .docx @ 9731 @ 1 @ 1
62
Page 63
Messages d'alarme et d'avertissement / causes éventuelles de dérangement
français
8 Messages d'alarme et d'avertissement / causes éventuelles
de dérangement
Dans le cas des causes de dérangement mentionnées ci-après suite à des
+
E 05
alarmes, le chauffage et la pompe de circulation sont arrêtés et restent
arrêtés.
L'indicateur d'alarme s'allume et un signal acoustique continu
retentit en même temps. La raison de l'alarme ou de l'avertissement
s'affiche de manière codée sur l'affichage de température LED.
Les messages d'avertissement sont affichés à l'écran en alternance avec la
valeur réelle.
Le signal acoustique peut être coupé avec la touche OK.
• La connexion de la sonde de température de travail est rompue ou
court-circuitée.
E 14
Pos: 17 /Technische Dokumentation/Flash CORIO/PURA/Technische Daten PURA 4-30 @ 1\mod_1464184645849_23.do cx @ 9772 @ 1 @ 1
• La limite haute de température est inférieure à la valeur de consigne
réglée pour la température de travail.
Augmenter la valeur de la limite haute de température.
Suppression de l'état d'alarme
1. Mettre l'appareil hors tension avec l'interrupteur secteur.
2. Éliminer ce qui a provoqué l'alarme.
3. Éliminer l'origine de l'alarme ou attendre 2 s env. selon le type
d'erreur.
4. Remettre l'appareil sous tension avec l'interrupteur secteur.
• Si l'erreur se reproduit, prendre contact avec le support technique
JULABO.
Pannes qui ne sont pas affichés :
Sécurité de surcharge du moteur de la pompe de circulation
Le moteur de la pompe de circulation est protégé contre les surcharges.
Le moteur se remet en marche de lui-même après une phase de
refroidissement.
Si nécessaire, faire contrôler l'appareil par un technicien d'entretien
JULABO.
Support technique JULABO
Téléphone : +49 (0) 07823 / 5166
Télécopie : +49 (0) 07823 / 5199
E-mail : [email protected]
63
Page 64
9 Caractéristiques techniques
Bain-marie
Plage de température de travail
(avec couvercle)
Précision ±0,2 ±0,2
Affichage de température digital digital
Affichage de température LED LED
Résolution °C 0.1 0.1
Régulation de température PID1 PID1
Puissance de chauffe (à 230 V) kW 0,8 1,3
Puiss. de chauffe (à100 V / 115 V) kW 0,6 / 0,8 0,9 / 1,1
Ouverture de bain (IxL) cm 12x27 22x27
Profondeur cm 17 17
Volume de remplissage Liter 0,4 ... 4,8 1 ... 10
Dimensions totales (lxpxh)
sans Couvercles Makrolon
Bain, Materiél enduit en aluminium,
Poids kg 5 6,2
PURA 4 PURA 10
°C 18 ... 99,9 18 ... 99,9
cm 21x38x30
plastique de haute
qualité
31x38x30
enduit en aluminium,
plastique de haute
qualité
Température ambiante °C 5 ... 40 5 ... 40
Alimentation V/ Hz
Puissance absorbée (à 230 V) A 4 6
Alimentation V/ Hz
Puissance absorbée (100 V / 115 V) A 6 / 7 9 / 10
64
230 ±10 % / 50 / 60 230 ±10 % / 50 / 60
100-115 ±10 % / 50/60 100-115 ±10 % / 50/60
Page 65
Caractéristiques techniques
français
Bain-marie
Plage de température de travail
PURA 14 PURA 22
°C 18 ... 99,9 18 ... 99,9*
(avec couvercle)
Précision ±0,2 ±0,2
Affichage de température digital digital
Affichage de température LED LED
Résolution °C 0.1 0.1
Régulation de température PID1 PID1
Puissance de chauffe (à 230 V) kW 1,3 2,0
Puiss. de chauffe (à100 V / 115 V) kW 0,9 / 1,1 0,9 / 1,1
Ouverture de bain (IxL) cm 33x27 54x27
Profondeur cm 17 17
Volume de remplissage Liter 1 ... 14 2 ... 22
Dimensions totales (lxpxh)
sans Couvercles Makrolon
Bain, Materiél enduit en aluminium,
cm 42x38x30
plastique de haute qualité
63x38x30
enduit en aluminium,
plastique de haute
qualité
Poids kg 9,5 13,0
Température ambiante °C 5 ... 40 5 ... 40
Alimentation V/ Hz
230 ±10 % / 50 / 60 230 ±10 % / 50 / 60
Puissance absorbée (à 230 V) A 6 9
Alimentation* V/ Hz
100-115 ±10 % / 50/60 115 ±10 % / 50/60
Puissance absorbée (100 V / 115 V) A 9 / 10 9 / 10
* max. 92 °C à 115 V alimentation
65
Page 66
Bain-marie
Plage de température de travail
(avec couvercle)
Précision ±0,2
Affichage de température digital
Affichage de température LED
Résolution °C 0.1
Régulation de température PID1
Puissance de chauffe (à 230 V) kW 2,0
Puiss. de chauffe (à100 V / 115 V) kW 0,9 / 1,1
Ouverture de bain (IxL) cm 76x27
Profondeur cm 17
Volume de remplissage Liter 2 ... 30
Dimensions totales (lxpxh)
sans Couvercles Makrolon
Bain, Materiél enduit en aluminium,
Poids kg 16,5
PURA 30
°C 18 ... 99,9*
cm 85x38x30
plastique de haute qualité
Température ambiante °C 5 ... 40
Alimentation V/ Hz
Puissance absorbée (à 230 V) A 9
Alimentation* V/ Hz
Puissance absorbée (100 V / 115 V) A 9 / 10
* max. 92 °C à 115 V alimentation
Toutes les données se réfèrent à la tension et à la fréquence nominales
Température ambiante 20 °C liquide de bain : eau
Sous réserves de modifications techniques
66
230 ±10 % / 50 / 60
100-115 ±10 % / 50/60
Page 67
Maintenance, réparations, transport
français
Equipements de sécurité d'après IEC 61010-2-010:
Sécurité de surchauffe / fixe à 130 °C
Rèpartition par classe selon DIN 12876-1 Classe I
Annonce d’alarme optique + acoustique (permanent)
Définition d’utilisation selon DIN EN 61 010, Partie 1:
Uniquement usage en intérieur.
Jusqu’à une altitude de 2000 m – zéro normal.
Température ambiante: +5 ... +40 °C (pour stockage et transport)
Humidité de l’air:
Humidité relative maximale 80 % pour température jusqu’à 31°C,
diminuant linéairement jusqu’à une humidité relative de 50 % à une
température de 40°C
des différence de tension de ± 10 % sont admissible.
Degré de protection selon EN 60 529: IP21
L’appareil correspond à la classe de protection I
Classe de surtension II
Degré de pollution 2
Normes d’anti-parasitages EN 61326 -1
L’appareil est un appareil ISM du Groupe 1 (utilisation en interne de
hautes fréquences) et est classifié en Classe A (domaine d'utilisation
Pos: 18 /Technische Dokumentation/Flash CORIO/PURA/Reinigung, Reparatur @ 1\mod_1464175414172_23.docx @ 9761 @ 1222 @ 1
artisanal et industriel)
10 Maintenance, réparations, transport
Risque de blessure lors de la maintenance, de réparations
ou du transport
Danger lié à la tension secteur !
• Les travaux de service et de réparation ne doivent être effectués
que par du personnel agréé.
• Mettre l'appareil en arrêt et débrancher la fiche d'alimentation,
- avant d'effectuer des travaux de nettoyage,
- avant d'effectuer des travaux d'entretien ou de réparations ou
- avant de déplacer l'appareil.
• Vidanger complètement l'appareil avant de le déplacer.
• Transporter l'appareil avec précaution.
67
Page 68
10.1 Nettoyage
Nettoyer l'appareil avec un chiffon et de l'eau à faible tension
superficielle.
L'appareil est conçu pour un fonctionnement en continu dans des
conditions normales. Une maintenance régulière n'est pas nécessaire.
Il suffit de remplir la cuve de bain d'un liquide de thermostatisation
adéquat. Il faut nettoyer la cuve si elle est salie et renouveler le liquide
de thermostatisation de temps à autre.
10.2 Service de réparation
Avant de demander un technicien d'entretien ou d'envoyer un appareil
JULABO en réparation, nous vous recommandons d'appeler notre service
technique.
Support technique JULABO
Téléphone : +49 7823 / 51-66
Télécopie : +49 7823 / 51-99
E-mail : [email protected]
10.3 En cas d'envoi à JULABO :
• Nettoyer l'appareil afin d'éviter tout danger pour le personnel
d'entretien.
• L'emballer soigneusement et correctement.
• Joindre impérativement une brève description de la panne.
• Si vous nous renvoyez votre appareil JULABO, veuillez remplir notre
formulaire de renvoi en ligne correspondant sur notre site Internet
www.julabo.com.
• JULABO décline toute responsabilité pour des sinistres dus à un
emballage non conforme.
• JULABO se réserve le droit, dans le cadre d'une amélioration du
produit, de réaliser pendant la réparation les modifications
techniques devenues indispensables et contribuant à un
fonctionnement irréprochable.
Pos: 19 /Technische Dokumentation/Flash CORIO/Gewährleistung EU @ 0\mod_1395845348200_23.do cx @ 4351 @ 1 @ 1
68
Page 69
Garantie
français
11 Garantie
JULABO garantit le bon fonctionnement de cet appareil sous réserve qu'il
soit raccordé et manipulé conformément aux prescriptions du présent
mode d'emploi.
La garantie est d'une année.
Extension gratuite de la durée de garantie
Avec la garantie 1PLUS, l'utilisateur obtient une extension gratuite de la
garantie à 24 mois, limitée à 10 000 heures de fonctionnement.
Pour y avoir droit, l'utilisateur doit enregistrer l'appareil en indiquant son
numéro de série sur le site Internet de JULABO : www.julabo.com. La
date de facture de JULABO GmbH fait foi pour la garantie.
En cas de réclamation, la garantie est limitée, à notre gré, à la
réparation, à une remise en état gratuite ou à la fourniture d’un nouvel
appareil. Les pièces défectueuses sont réparées ou échangées
gratuitement sous réserve que l'existence d'un vice de matériel ou d'un
vice imputable au fabricant soit justifiée en cas de dysfonctionnement ou
de défaut.
Pos: 20 /Technische Dokumentation/Flash CORIO/Entsorgen @ 0\mod_1395844750534_2 3.doc x @ 4346 @ 122 @ 1
Toute autre demande d'indemnisation est formellement exclue !
12 Recyclage
12.1 Emballage
Les matériaux d'emballage doivent être recyclés dans le respect des
réglementations administratives locales en vigueur.
12.2 Appareil
Dans l'espace économique européen (EEE), le recyclage des appareils
usagés est réglé par la « directive du Parlement européen et du Conseil
relative aux déchets d'équipements électriques et électroniques
(DEEE) ». Vous trouverez le journal officiel paru à ce sujet sur le site
Internet du Parlement européen.
Le symbole indiquant que les équipements électriques et électroniques
font l'objet d'une collecte sélective représente une poubelle sur roues
barrée d'une croix.
Une élimination avec les déchets domestiques (déchets non triés) ou par
le biais de dispositifs similaires pour la collecte des déchets communaux
est interdite. Veuillez vous adresser à une entreprise de recyclage des
os: 21 /Technische Dokumentation/Flash CORIO/EG-Konformität @ 0\mod_139584564621 9_23.docx @ 4358 @ 1 @ 1
Pos: 2 /Technische Dokumentation/Flash CORIO/CORIO_CD_GESAMT/Titelfoto PURA-Bäder @ 0\mod_1409218459 438_0.do cx @ 7105 @ @ 1
déchets agréée de votre pays.
69
Page 70
Baños de Agua
=== Ende der Lis te fü r Textm ar ke I nh alt1 = ==
Manual de instrucciones
Importante: conserve el Manual de instrucciones original para futuras consultas.
70
Page 71
español
Indice
1 Uso acorde a su propósito ................................................................ 73
1.1 Descripción ............................................................................................ 73
2 Explicación de las indicaciones de seguridad ................................. 74
2.1 Explicación de otras indicaciones .......................................................... 74
3 Responsabilidad del propietario – aspectos relacionados con la
seguridad ........................................................................................ 75
3.1 Precauciones con su manipulación ........................................................ 75
3.2 Precauciones de Operación ................................................................... 76
3.3 Precauciones de uso .............................................................................. 76
4 Elementos de mando y funcionales ................................................. 77
5 Instrucciones de seguridad .............................................................. 79
6 Precauciones iniciales ....................................................................... 80
6.1 Instalación ............................................................................................. 80
6.2 Medio líquido ........................................................................................ 81
6.3 Llenado / Vaciado .................................................................................. 81
7 Puesta en marcha .............................................................................. 83
7.1 Ajuste del valor nominal de temperatura .............................................. 83
8 Avisos de alarma, de advertencia / posibles causas de fallo ......... 86
9 Especificaciones técnicas .................................................................. 87
10 Limpieza / reparación del aparato ................................................... 90
10.1 Limpieza ................................................................................................ 91
10.2 Servicio de reparación ........................................................................... 91
10.3 En caso de envío a JULABO ................................................................... 91
11 Garantía ............................................................................................. 92
12 Eliminación del aparato.................................................................... 92
12.1 Embalaje ............................................................................................... 92
12.2 Aparato ................................................................................................. 92
13 Conformidad CE ................................................................................ 95
Pos: 4 /Technische Dokumentation/Flash CORIO/Glückwunsch - Einleitung @ 0\mod_13951368662 01_68.d ocx @ 4163 @ @ 1
Page 72
¡Muchas felicidades!
Ud. ha tomado una gran decisión.
JULABO le agradece su confianza.
Este manual de instrucciones tiene como objeto familiarizarlo con el
manejo y las posibilidades de uso de nuestros aparatos. ¡Lea
atentamente el manual!
En caso de tener dudas sobre el manejo del aparato o sobre el manual
de instrucciones, ¡por favor, póngase en contacto con nosotros!
Contacto:
JULABO GmbH
Gerhard-Juchheim-Strasse 1
77960 Seelbach / Alemania
Tel. +49 (0) 7823 / 51-0
Fax +49 (0) 07823 / 2491
[email protected]
www.julabo.com
El sistema de gestión de calidad de JULABO
Los estándares en desarrollo, producción y ventas de los aparatos de
atemperación para laboratorios e industria cumplen con los requisitos de
las normas de ensayo ISO 9001 e ISO 14001
N° de certificado registrado 01 100044846.
Desembalaje y control
En caso de embalaje dañado o de daños de transporte ocultos que
queden en evidencia posteriormente al desembalaje de los aparatos y de
los accesorios, se debe notificar al proveedor mediante un certificado de
daños.
El manual de instrucciones
• conserve el manual de instrucciones original para futuras consultas.
• déjelo siempre a mano del personal operario.
Pos: 5 /Technische Dokumentation/Flash CORIO/PURA/Bestimmungsgemäße Verwendung @ 1\mod_1457534635596_68.docx @ 9293 @ 1 @ 1
72
Page 73
Uso acorde a su propósito
español
PID1
1 Uso acorde a su propósito
Los baños de agua de JULABO están concebidos para el control térmico
mediante la aplicación de energía calorífica a determinados medios
líquidos contenidos en un recipiente.
Los baños de agua de JULABO no resultan apropiados para la aplicación
térmica directa a productos de la industria alimentaria, farmacéutica y
médico-quirúrgica.
Con aplicación térmica directa nos referimos a un contacto sin
protección entre el material a procesar y el medio líquido transmisor.
Pos: 6 /Technische Dokumentation/Flash CORIO/PURA/Beschreibung @ 1\mod_1457535552980_68.do cx @ 9 317 @ 2 @ 1
1.1 Descripción
• Los aparatos no son aptos para el uso en entornos explosivos.
Pos: 7 /Technische Dokumentation/Flash CORIO/CORIO_CD_GESAMT/Erklärung Sicherheits- und andere Hinweise @ 0\mod_1409218449017_68.d ocx @ 6698 @ 12 @ 1
• El manejo de estos baños de agua se realiza a través de un teclado
protegido por una lámina contra salpicaduras. La tecnología
basada en microprocesador permite ajustar y memorizar el valor
de consigna, el cual se visualiza en la pantalla.
• El control de temperatura PID adapta la transferencia calorífica de
forma automática a las necesidades del baño.
• El baño de agua cumple todo lo dispuesto por los Reglamentos
Europeos de directivas relacionados con este tipo de productos.
• Los modelos PURA 4, -10, 14, -22, -30 disponen de un tornillo de
drenaje para vaciar el baño facilmente. También disponen de asas
para el transporte.
73
Page 74
Designa consejos de aplicación y otra información útil.
2 Explicación de las indicaciones de seguridad
El manual de instrucciones contiene indicaciones de advertencia que
deben incrementar la seguridad durante la manipulación del
dispositivo. El signo de advertencia general, compuesto por un
triángulo isósceles que encierra un signo de exclamación y está
representado en determinados colores, antecede a las palabras de
advertencia.
"Advertencia en una situación de peligro."
El significado del peligro se clasifica por medio de la palabra de
advertencia. ¡Lea detenidamente las instrucciones y asegúrese de
cumplirlas!
La palabra de advertencia designa un peligro con alto grado de riesgo
que, si no se lo evita, puede ocasionar la muerte o heridas graves.
La palabra de advertencia designa un peligro con grado de riesgo
medio que, si no se lo evita, puede ocasionar la muerte o heridas
graves.
La palabra de advertencia designa un peligro con grado de riesgo bajo
que, si no se lo evita, puede ocasionar heridas leves o moderadas.
Designa una situación posiblemente perjudicial. Si no se evita, se
pueden producir daños materiales en el aparato o a su alrededor.
2.1 Explicación de otras indicaciones
CONSEJOS
Pos: 8 /Technische Dokumentation/Flash CORIO/PURA/Verantwortung des Betreibers - Sicherheitshinweis e @ 1\mo d_14575359 24297_68.d ocx @ 9328 @ 1 @ 1
74
Aquí se hace referencia a algo especial.
Peligros a segunda vista
Menciona estados que recién aparecen después de iniciar una acción y
que podrían haberse evitados observando las indicaciones de
advertencia.
Indicación de información
Otorga mayor información.
Page 75
Responsabilidad del propietario – aspectos relacionados con la seguridad
español
3 Responsabilidad del propietario – aspectos relacionados
con la seguridad
Los productos fabricados por JULABO GmbH garantizan una operación
segura, siempre y cuando se instalen, utilicen y mantengan de forma
adecuada y se respeten las elementales normas de seguridad. Este
capítulo informa a los usuarios de los peligros potenciales que pudieran
surgir en la utilización de los baños de agua, haciendo especial hincapié
en las medidas de seguridad y prevención de riesgos más importantes.
• El propietario es responsable de que los usuarios cuenten con la
debida cualificación.
• Asegúrese de que estos usuarios estén debidamente instruidos sobre
las tareas a ejecutar.
• Así mismo, deberán ser advertidos regularmente sobre los peligros
que conlleva cada actividad, así como sobre las medidas de
prevención pertinentes.
• Asegúrese de que todo el personal relacionado con la utilización,
mantenimiento e instalación esté al tanto de las recomendaciones
en materia de seguridad que figuran en este Manual, además de
haber comprendido íntegramente el resto del Manual de Operación.
• Contacte a su proveedor o directamente a JULABO para cualquier
duda sobre el manejo del aparato o en relación con el Manual de
Pos: 9 /Technische Dokumentation/Flash CORIO/PURA/Sicherheitshinweise, Umgang @ 1\mod_1457536074654_68.docx @ 9339 @ 222 @ 1
3.1 Precauciones con su manipulación
Operación.
• No obstante, se ha de preservar de golpes a la carcasa, vibraciones,
deterioros del panel de control (teclado, pantalla) o contra la
entrada de elementos contaminantes.
• Asegúrese de que el aparato es sometido a revisiones regularmente,
a fin de comprobar su estado.
• Además, se comprobarán regularmente, (como mínimo cada dos
años), las etiquetas de obligación, advertencia/aviso, prohibición y
seguridad.
• La red eléctrica de conexión tiene que tener una impedancia baja
para evitar una influencia en los aparatos conectados a la misma
red.
• El aparato está previsto para uso en un ambiente electromagnético
controlado. Esto es decir que en tal ambiente fuentes de emisión
como por ejemplo teléfonos móviles no deberían usarse en la
cercania.
• Es posible que la emisión magnética influya en otros aparatos con
componentes sensibles al magnetismo, p.e. una pantalla. Se
recomienda mantener una distancia mínima de 1 m.
75
Page 76
• Parámetros ambientales adecuados:
• Rango adecuado de temperatura ambiente: máx. 40 °C y mín. 5 °C.
• La humedad relativa del aire no deberá sobrepasar 50 % (40 °C).
• No almacenar en lugares con atmósfera agresiva.
• Preservar contra la suciedad y evitar la exposición directa a la luz
solar.
3.2 Precauciones de Operación
El baños de agua sólo deberá ser configurado, instalado, mantenido y
reparado por técnicos especializados.
La operación rutinaria de este equipo no requiere conocimientos técnicos
especiales, por lo que podrá ser utilizado por usuarios no especializados,
previamente instruidos en su manejo.
3.3 Precauciones de uso
Utilice los aparatos tan sólo en lugares bien ventilados. El aparato no
resulta apropiado para uso en ambientes con peligro de explosión.
Los baños de agua de JULABO están previstos para la aplicación de
temperatura a agua en una cubeta.
Es totalmente inadecuado el uso de fluidos inflamables para el llenado
del baño de agua. ¡Peligro de incendio! Está prohibido el uso de fluidos
cáusticos y corrosivos.
Si se van a utilizar materiales peligrosos o sustancias que pudieran llegar
a serlo, el explotador deberá colocar la identificación de peligro
(1+2) adjunta en un sitio bien visible en la cara mando:
1
2a
o
Advierte de un lugar potencialmente peligroso. ¡Atención!
Siga lo indicado en la documentación. (Manual de usuario, Hoja de
especificaciones sobre seguridad).
Léase atentamente siempre antes de poner en marcha la información
destinada al usuario. Area de validez: EU
2b
76
Léase atentamente siempre antes de poner en marcha la información
destinada al usuario. Area de validez: USA, NAFTA.
Es imprescindible proceder con sumo cuidado y atención, debido a la
intensidad de las temperaturas de producción. Además, subyacen los
siguientes peligros: quemaduras, escaldadura, vapor vivo así como
componentes y superficies calientes al alcance de la mano.
Advertencia: superficie caliente.
Page 77
Elementos de mando y funcionales
español
2.3
4 Elementos de mando y funcionales
1
2
2.1
2.2
2.4
°F °C
Interruptor principal
Panel indicador y de mando
Indicación LED de temperatura,
Indicación del valor real / valor nominal (si parpadea el punto
decimal)
Indicaciones de alarma
Indicación de las funciones de menú (parámetros)
Indicación de control - calefacción
Indicación de control - alarma
Unidades de temperatura
77
Page 78
2.6
6
2.5
2.7
2.8
2.9
3
4
T
h.m.
Temporizador
Horas.Minutos (indicación del temporizador)
Teclas de edición
ajusta el valor nominal de temperatura más alto / bajo
Presione brevemente la tecla para pasos individuales,
mantener la tecla presionada para un conteo rápido.
Tecla OK 1. Enciende / apaga el aparato.
2. Almacena valor / parámetro.
Tecla MENÚ
Parte derecha del aparato:
Toma de conexión: Puerto USB Host (tipo B) para
control remoto (JULABO EasyEcho) o para actualización de
firmware por PC.
Parte izquierda del aparato:
Grifo de drenaje y tubo de desagüe (diámetro interior de la
manguera de 12 mm)
5
78
Cubierta
Parte trasera del aparato
Conexión a red eléctrica: Módulo de conector IEC
Cable de conexión a la red, específico de cada país.
Utilice únicamente cables de conexión a la red originales de
JULABO.
Page 79
Instrucciones de seguridad
español
Pos: 11 /Technische Dokumentation/Flash CORIO/PURA/Sicherheitsanweisungen @ 1\mod_1457537176041_68.docx @ 9372 @ 1 @ 1
5 Instrucciones de seguridad
Para evitar daños personales y materiales es importante observar las
instrucciones de seguridad. Estas instrucciones rigen de modo
complementario a las prescripciones de seguridad en los sitios de
trabajo.
• Antes de la puesta en servicio es imprescindible leer la información
de usuario.
• Utilice EPI (guantes, calzado de seguridad y gafas de sol).
• Transporte el aparato con cuidado. Las sacudidas y caídas pueden
dañar el interior del aparato.
• No se quede debajo del aparato al transportarlo o en
funcionamiento.
• El baño de agua sólo deberá trabajar con líquidos no inflamables.
• El aparato solo puede ponerse en funcionamiento en espacios
aireados, secos y protegidos contra las heladas.
• Monte el aparato sobre una superficie plana y sobre una base de
material no inflamable.
• No utilizar nunca equipos claramente dañados o con fugas.
• Compare la tensión y la frecuencia de alimentación existentes
basándose en los datos recogidos en la placa de características.
• ¡Conectar el aparato exclusivamente a enchufes con toma de tierra y
contacto de protección (PE)!
• ¡Conecte el dispositivo únicamente a una conexión de alimentación
protegida mediante un interruptor diferencial (Ia=30 mA)!
• El enchufe es una separación de protección segura de la red de
suministro eléctrico y debe permanecer accesible en todo momento.
• Compruebe que el cable de alimentación no presenta daños antes
de poner el aparato en funcionamiento.
• No poner en marcha el aparato si el cable de alimentación eléctrica
está deteriorado.
• La condensación del vapor puede penetrar en otros aparatos, cerca
del baño maría, reduciendo así la seguridad operativa. Es importante
tenerlo presente a la hora de instalar y operar con el baño maría.
• Partes de la tapa del baño pueden calentarse durante procesos
largos y alcanzar temperaturas altas. Si se abre la tapa recalentada,
se corre el riesgo adicional por vapor de condensación
extremadamente caliente.
• ¡Mucha precaución al tocar!
• No arrancar el aparato sin medio líquido.
79
Page 80
explosión.
• No toque el líquido atemperador.
• No vaciar nunca el medio líquido estando caliente.
• Controlar la temperatura del medio líquido antes de vaciar el baño.
Para ello, por ejemplo, conectar brevemente el aparato.
• Apague y desenchufe el aparato antes de moverlo o antes de
realizar trabajos de servicio o de reparación.
• Apagar los equipos y desenchufarlos de la red, antes de llevar a
cabo trabajos de reparación o servicio, así como antes de mover el
aparato.
• Los trabajos de reparación y servicio técnico sólo deben ser
realizados por personal técnico autorizado
• Apague el aparato y desconecte la conexión a la red de suministro
de energía antes de limpiarlo.
• Vacíe por completo el aparato antes de transportarlo.
6 Precauciones iniciales
6.1 Instalación
El baño de agua deberá colocarse sobre una base horizontal.
Peligro de explosión
El aparato no resulta apropiado para uso en ambientes con peligro de
Peligros cuyo origen se encuentra en el insumo (muestras)
La inmersión de tubos de ensayo, matraces Erlenmeyer u objetos similares,
directamente en el baño es práctica habitual.
Se desconoce la naturaleza de las substancias que contiene dichos envases.
Habitualmente se puede tratar de sustancias:
• inflamables o explosivas
• nocivas para la salud
• tóxicas para el medio ambiente
en definitiva: peligrosas.
¡El usuario es el único responsable al utilizar estas substancias!
Cerrar bien los recipientes con las muestras si hace falta.
Corrosión electro-química, peligro de corrosión por causa de
soportes o muestras de metal.
• Evite el uso de soportes y muestras de ese tipo.
• Use solo soportes y gradillas de JULABO.
80
Page 81
Precauciones iniciales
español
6.2 Medio líquido
Se recomienda usar agua ablandada/descalcificada como fluido para
baño.
Peligro de corrosión en el baño si se usa agua de baja
calidad.
La calidad del agua depende de las condiciones locales.
• Agua ferrífero puede causar oxidación aún en acero inoxidable.
• Agua cloratado puede causar oxidación hasta la formación de
agujeros.
• Agua destilada y de-ionisada NO es apropiado. Esas caracteristicas
particulares son causa de corrrosión en el baño, aún con acero
inoxidable.
JULABO no se responsabiliza del deterioro causado como consecuencia
de utilizar medios líquidos inadecuados.
Para utilizar medios líquidos diferentes a los recomendados, deberá
consultarse siempre previamente con JULABO.
¡No utilice medios líquidos inflamables!
Medio protector de baño de agua
Contra algas, bacterias, formación de moho, etc. se recomienda el uso
de medio protector de baño de agua "Aqua-Stabil".
Referencia Designación
8 940 006 6 botellas de 100 ml
Pos: 13 /Technische Dokumentation/Flash CORIO/PURA/Befüllen-Entleeren @ 1 \mod_14 576034 97029_ 68.doc x @ 940 3 @ 2 @ 1
8 940 012 12 botellas de 100 ml
6.3 Llenado / Vaciado
Existen peligros debidos a las altas temperaturas que se
alcanzan como:
Quemaduras, escaldadura, vapor así como componentes y superficies
calientes al alcance de la mano.Temperierflüssigkeit nicht im heißen
Zustand entleeren!
• No vaciar el medio líquido si aún está caliente.
• Controlar la temperatura del medio líquido antes de proceder a
vaciar. Para ello, conectar por un instante el aparato.
81
Page 82
Llenado:
• Altura máxima de llenado: aprox. 2,5 cm por
debajo del borde del baño.
• Altura mínima de llenado: aprox. 2 cm por
encima de la base del baño.
La altura de llenado de trabajo depende del tamaño y de la cantidad
de las cubetas a utilizar.
Por ello, debe llenarse el baño de agua sólo parcialmente, colocarse el
insumo y, a continuación, corregir la altura de llenado en caso
necesario.
Recomendación:
Utilice la tapa del baño para mantener la pérdida de calor a un nivel lo
más bajo posible, especialmente a temperaturas de trabajo superiores
a 60 °C.
Vaciado:
• Apague el baño de agua desde el interruptor principal.
• Retire el cable de alimentación del baño de agua.
• Coloque debajo una cubeta adecuada para recoger el líquido
atemperador empleado.
• Introduzca una manguera (diámetro interior de 12 mm) por el
tubo de desagüe.
• Para proceder al vaciado, gire el grifo de drenaje, situado en la
parte lateral, del punto “A” al punto “B”.
• Tras concluir el vaciado completo, vuelva a colocar el grifo de
drenaje en el punto “A”.
• Retire la manguera.
Pos: 14 /Technische Dokumentation/Flash CORIO/CORIO_CD_GESAMT/Inbetriebnahme - Netzspannung, ausführliche Warnung @ 0\mod_14092184505 61_68.do cx @ 6 764 @ 1 @ 1
82
Page 83

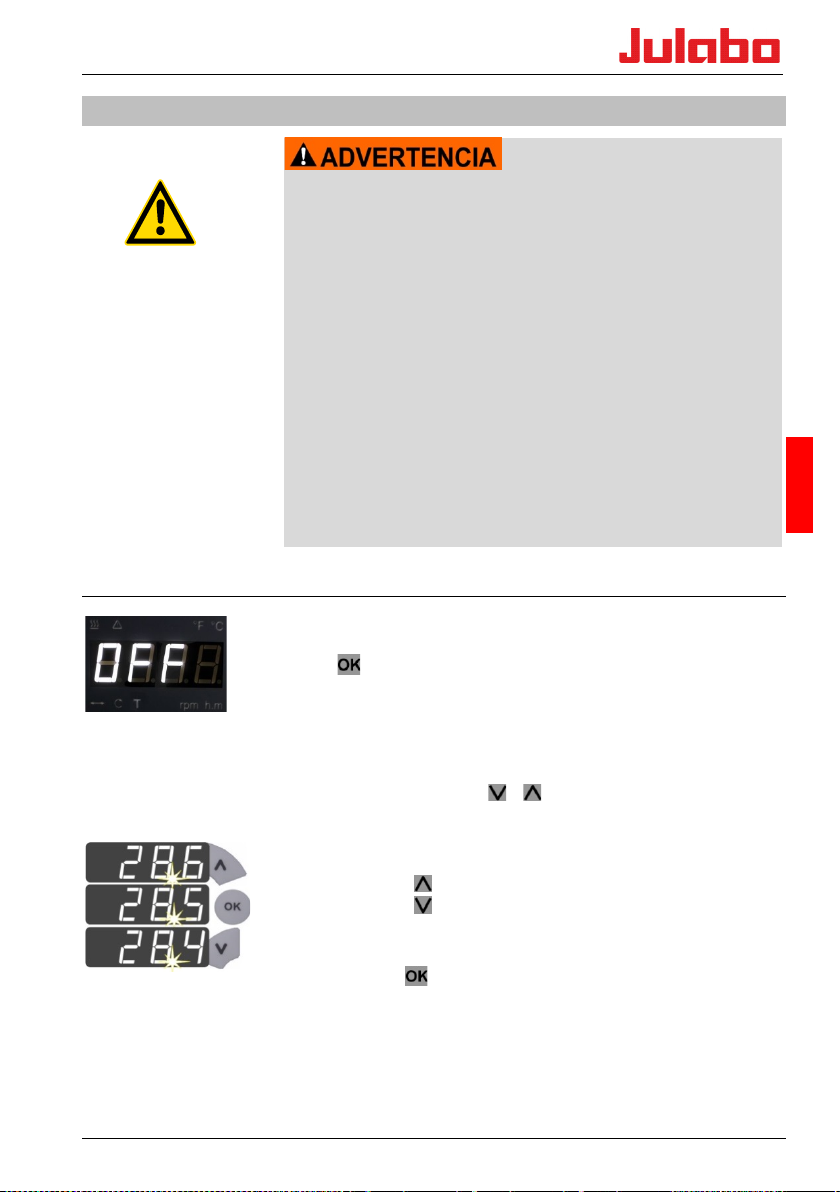

Puesta en marcha
español
responsabilidad!
7 Puesta en marcha
¡Peligro por tensión de alimentación!
Heridas por descargas de corriente.
Pos: 15 /Technische Dokumentation/Flash CORIO/PURA/Einstellmenü @ 1\mod_1464089385799_68.do cx @ 9 744 @ 2 @ 1
7.1 Ajuste del valor nominal de temperatura
• Compare la tensión y la frecuencia de alimentación existentes
con las indicaciones en la placa de características.
• Conecte el dispositivo únicamente a una conexión de
alimentación protegida mediante un interruptor diferencial
(Ia=30 mA)
• ¡El aparato solo debe conectarse a enchufes de suministro
eléctrico dotados de puesta a tierra (PE)!
• El enchufe se utiliza como desconexión de protección de la red de
suministro eléctrico y debe estar siempre totalmente accesible.
• No use el aparato si el cable de alimentación está defectuoso.
• Controle regularmente que el cable de alimentación no presente
daños.
• ¡En caso de una conexión a la red errónea no se asumirá
Encendido del aparato -> Indicador
OFF
Ajuste del valor
nominal
Ejemplo:
Pulsar -> Indicador de la temperatura real 28.5
El ajuste de temperatura puede realizarse en estado iniciado o
detenido.
El valor ajustado se almacena protegido contra un fallo de
corriente.
1. Pulse la tecla de edición o brevemente para conmutar de la
indicación del valor real a la indicación del valor nominal. El punto
decimal parpadea.
2. Modificación del valor:
Pulse la tecla para ajustar un valor mayor.
Pulse la tecla para ajustar un valor menor.
Pulse la tecla brevemente para pasar de dígito a dígito; mantener la
tecla presionada para un paso rápido.
3. Con la tecla almacene el valor ajustado como valor nominal.
4. El valor nominal nuevo parpadea tres veces.
5. Se emite un sonido al alcanzarse el valor de consigna.
83
Page 84
Ajuste del
temporizador
Ajuste de
unidades
Pos: 16 /Technische Dokumentation/Flash CORIO/PURA/Alarmmeldungen @ 1\mod_1464088899854_68.docx @ 97 32 @ 1 @ 1
Ajustar el temporizador
1. Pulsar “T” parpadea, OFF
2. Pulsar o On
3. Pulsar
4. Pulsar Ajustar h.m con o
5. Confirmar , El temporizador se pone en marcha (“T” se
ilumina).
Transcurrido el tiempo ajustado se emite un pitido dos veces.
Detener el temporizador
1. Pulsar “T“ parpadea,
2. Pulsar o
3. Confirmar , El temporizador se detiene
temperatura real
Ajustar las unidades de temperatura
1. Pulsar 2 veces
2. Pulsar o
3. Confirmar , Los valores de temperatura se muestran con la
unidad seleccionada
run
On
OFF
25.5 de
°C
°C o °F
84
Page 85
Puesta en marcha
español
7.2 Uso de PURA a través de la interfaz USB
• El PC y PURA deben estar encendidos.
• Conecte PURA y el PC usando el cable USB.
Para un manejo más cómodo, puede utilizar el software de JULABO
EasyTEMP.
Además, tiene a su disposición los siguientes comandos de interfaz para
una consulta directa:
Entrada Función
STATUS Estado actual de funcionamiento
IN_SP_00 Consultar valor estimado
IN_PV_00 Consultar valor real
IN_PV_01 Consultar capacidad de calentamiento
IN_PV_11 Consultar indicador digital de temperatura °C (=0) o °F (=1)
IN_MODE_05 Consultar iniciar/detener
OUT_SP_00 Enviar valor estimado
OUT_MODE_05 Iniciar/detener dispositivo 1/0
Control remoto
Este equipo puede controlarse a distancia por medio de la interfaz USB.
Para ello, conecte el equipo a un PC a través de la interfaz. El control
remoto se activa y desactiva combinando las teclas y (presione
las dos teclas a la vez durante 3 s aprox.). Mientras el control remoto
está activado, se muestra en alternancia la temperatura actual del baño
o “-r-”, y no es posible manejar el equipo a través del teclado de
membrana. Únicamente puede procederse a su desactivación. El control
remoto configurado se mantiene tras encenderse o apagarse el equipo
por medio del interruptor de encendido.
85
Page 86
8 Avisos de alarma, de advertencia / posibles causas de fallo
En los fallos condicionados por alarmas que a continuación se mencionan,
+
E 05
E 14
Pos: 17 /Technische Dokumentation/Flash CORIO/PURA/Technische Daten PURA 4-30 @ 1\mod_1464184 645849_ 68.doc x @ 977 3 @ 1 @ 1
el calentador y la bomba de recirculación del aparato se desconectan de
modo permanente.
El indicador de alarma se ilumina y en simultáneo suena un tono de
alerta continuo. En el indicador de temperatura LED se muestra la razón de
la alarma o la advertencia codificada.
Los avisos de advertencia se representan alternativamente con el valor real
en la pantalla.
El tono de alerta puede silenciarse con la tecla OK.
El conductor del sensor de temperatura de trabajo ha sido interrumpido o
presenta cortocircuitos.
El valor de desconexión del dispositivo de protección contra
sobretemperatura se encuentra por debajo del valor nominal de
temperatura de trabajo ajustado.
Incremente el valor de la temperatura de seguridad.
Anulación de la alarma
1. Apague el aparato desde el interruptor principal.
2. Elimine la causa de la alarma.
3. Elimine la causa de la alarma o espere aprox. 2 seg.,
dependiendo del tipo de falla.
4. Vuelva a encender el aparato desde el interruptor principal.
5. Si la falla vuelve a aparecer, se debe realizar un diagnóstico
remoto.
Fallos que no se indican:
Protección contra sobrecarga del motor de la bomba de recirculación
El motor de la bomba de recirculación está protegido contra sobrecarga.
Después de una fase de enfriamiento el motor vuelve a ponerse en
marcha automáticamente.
En caso de necesidad el aparato deberá ser controlado por un servicio
técnico de JULABO.
Servicio técnico JULABO
86
Page 87
Especificaciones técnicas
español
9 Especificaciones técnicas
Baños de agua
Rango de temperatura de trabajo
(con cubierta)
Estabilidad de temperatura ±0,2 ±0,2
Selección de temperatura digital digital
Visualización de temperatura LED LED
Resolución °C 0.1 0.1
Control de temperatura PID1 PID1
Potencia calefactora (con 230 V) kW 0,8 1,3
Potencia calef. (con 110 V / 115 V) kW 0,6 / 0,8 0,9 / 1,1
Abertura del baño (AxL) cm 12x27 22x27
Profundidad: cm 17 17
Volumen: Litros 0,4 ... 4,8 1 ... 10
Dimensiones totales (AxLxAlto)
desprov. tapa de Makrolón
Baño, material aluminio recubierto,
Peso kg 5 6,2
PURA 4 PURA 10
°C 18 ... 99,9 18 ... 99,9
cm 21x38x30
plástico de alta calidad
31x38x30
aluminio recubierto,
plástico de alta calidad
Temperatura ambiente °C 5 ... 40 5 ... 40
Alimentación eléctrica V/ Hz
Consumo de corriente (coni 230 V) A 4 6
Alimentación eléctrica V/ Hz
Consumo de corr. (100 V / 115 V) A 6 / 7 9 / 10
230 ±10 % / 50 / 60 230 ±10 % / 50 / 60
100-115 ±10 % / 50/60 100-115 ±10 % / 50/60
87
Page 88
Baños de agua
Rango de temperatura de trabajo
(con cubierta)
Estabilidad de temperatura ±0,2 ±0,2
Selección de temperatura digital digital
Visualización de temperatura LED LED
Resolución °C 0.1 0.1
Control de temperatura PID1 PID1
Potencia calefactora (con 230 V) kW 1,3 2,0
Potencia calef. (con 110 V / 115 V) kW 0,9 / 1,1 0,9 / 1,1
Abertura del baño (AxL) cm 30x27 54x27
Profundidad: cm 17 17
Volumen: Litros 1 ... 14 2 ... 22
Dimensiones totales (AxLxAlto)
desprov. tapa de Makrolón
Baño, material aluminio recubierto,
Peso kg 9,5 13,0
PURA 14 PURA 22
°C 18 ... 99,9 18 ... 99,9*
cm 42x38x30
plástico de alta calidad
63x38x30
aluminio recubierto,
plástico de alta calidad
Temperatura ambiente °C 5 ... 40 5 ... 40
Alimentación eléctrica V/ Hz
Consumo de corriente (con 230 V) A 6 9
Alimentación eléctrica* V/ Hz
Consumo de corr. (100 V / 115 V) A 9 / 10 9 / 10
* max. 92 °C con alimentación eléctrica 115 V
88
230 ±10 % / 50 / 60 230 ±10 % / 50 / 60
100-115 ±10 % / 50/60 115 ±10 % / 50/60
Page 89
Especificaciones técnicas
español
Baños de agua
Rango de temperatura de trabajo
PURA 30
°C 18 ... 99,9*
(con cubierta)
Estabilidad de temperatura ±0,2
Selección de temperatura digital
Visualización de temperatura LED
Resolución °C 0.1
Control de temperatura PID1
Potencia calefactora (con 230 V) kW 2,0
Potencia calef. (con 110 V / 115 V) kW 0,9 / 1,1
Abertura del baño (AxL) cm 76x27
Profundidad: cm 17
Volumen: Litros 2 ... 30
Dimensiones totales (AxLxAlto)
desprov. tapa de Makrolón
cm 85x38x30
Baño, material aluminio recubierto,
plástico de alta calidad
Peso kg 16,5
Temperatura ambiente °C 5 ... 40
Alimentación eléctrica V/ Hz
230 ±10 % / 50 / 60
Consumo de corriente (coni 230 V) A 9
Alimentación eléctrica* V/ Hz
100-115 ±10 % / 50/60
Consumo de corr. (100 V / 115 V) A 9 / 10
* max. 92 °C con alimentación eléctrica 115 V
Todos los datos se han obtenido en las siguientes condiciones:
Tensión y frecuencia nominales Temperatura de trabajo: 70 °C
Temperatura ambiente: 20 °C Medio líquido: agua
Reservadas todas las modificaciones técnicas
89
Page 90
Pos: 18 /Technische Dokumentation/Flash CORIO/PURA/Reinigung, Reparatur @ 1\mod_1464175414172_68.docx @ 9762 @ 1222 @ 1
Dispositivos de seguridad según IEC 61010-2-010
Temperatura de seguridad /
Protección contra sobrecalentamiento – ajuste fijo 130 °C
Clasificación según DIN 12876-1 Tipo I
Mensaje de error óptico y acústico (tono constante)
Condiciones ambientales según EN 61 010-1:
Sólo para espacios interiores.
Hasta 2000 metros de altura – normal cero.
Temperatura ambiente: +5 ... +40 °C (para almacenado y transporte)
Humedad del aire:
humedad relativa máxima 80 % a temperaturas hasta +31 °C,
descenso lineal hasta 50 % de la humedad relativa a 40°C
Se permiten divergencias de tolerancia de tensión de ±10 %
Grado de protección según EN 60 529: IP 21
El aparato conforme a grado de protección I
Categoría de sobretensión II
Clasificación como residuo 2
Normas de resistencia a interferencias EN 61326-1
El termostato es un aparato ISM del Grupo 1 (uso de alta frecuencia para
objetivos internos) y está clasificado en la Clase A (área industrial y
comercial).
10 Limpieza / reparación del aparato
Peligro de ser electrocutado o de dañar el aparato por
mantenimiento / reparación no profesional.
• Desenchufar el equipo antes de proceder a cualquier operación de
limpieza.
• Evitar la entrada de humedad al interior del baño de agua.
• No use productos de limpieza basados en alcooles o solventes. Esos
resultan en daños y la formación de cisuras en la tapa de Makrolon.
• Sólo personal electrotécnico capacitado es autorizado a realizar
trabajos de servicio y reparación.
90
Page 91
Limpieza / reparación del aparato
español
10.1 Limpieza
Para limpiar el baño y los componentes funcionales del aparato, utilice
agua de baja tensión superficial (por ejemplo solución jabonosa). La cara
exterior del aparato se limpia con un paño humedecido en solución
jabonosa.
Este baño de agua está diseñado para un funcionamiento sin
mantenimiento periódico en condiciones normales de operación.
El baño debería rellenarse tan sólo con medio líquido recomendado por
JULABO. Para evitar contaminaciones del medio, proceder a su
renovación de forma periódica.
10.2 Servicio de reparación
Antes de solicitar un servicio técnico o de hacer reparar un aparato
JULABO recomendamos ponerse en contacto con nuestro servicio
técnico.
Servicio técnico JULABO
10.3 En caso de envío a JULABO
• Limpie el aparato para evitar poner en riesgo al personal de servicio.
• Adjunte siempre una breve descripción de la avería.
• Antes del envío por favor llene el formulario de envío en línea en
http://www.julabo.com/es/support/rma.
• Embale cuidadosa y correctamente el producto.
• JULABO no se responsabiliza por daños que se produzcan debido a
un embalaje que no sea correcto.
• JULABO se reserva el derecho a realizar durante el proceso de
reparación las modificaciones técnicas que fueran necesarias para
una mejora del producto y que contribuyan al perfecto
funcionamiento del mismo.
Pos: 19 /Technische Dokumentation/Fl ash COR IO/G ewäh rl eistu ng EU @ 0 \mod_13958 453482 00_ 68.docx @ 435 2 @ 1 @ 1
91
Page 92
11 Garantía
Pos: 20 /Technische Dokumentation/Flash CORIO/Entsorgen @ 0\mod_1395844750534_6 8.doc x @ 4345 @ 122 @ 1
JULABO garantiza el funcionamiento correcto de este aparato siempre
que se conecte y utilice correctamente y conforme a las directivas del
manual de instrucciones.
El tiempo de garantía es de un año.
Prolongación sin costo del tiempo de garantía
Con la garantía 1PLUS el usuario obtiene una prolongación de 24 meses
sin costo de la garantía, limitada a como máximo 10.000 horas de
funcionamiento.
Para ello es requisito que el usuario registre el aparato en la página web
de JULABO www.julabo.com, indicando el número de serie.
Determinante para la garantía es la fecha de facturación de JULABO.
En caso de una reclamación, la garantía se limita a la corrección o
reparación gratuitas del producto o al suministro de una unidad nueva,
según consideremos oportuno. Las piezas defectuosas se repararán o
sustituirán sin cargo siempre y cuando se constate que la avería o el
defecto se deben a defectos de materias primas o fabricación.
Queda excluida cualquier otra reclamación en concepto de
indemnización por daños y perjuicios.
12 Eliminación del aparato
12.1 Embalaje
Los materiales del embalaje deben eliminarse respetando las directivas
locales actuales.
12.2 Aparato
En el Espacio Económico Europeo (EEE) la eliminación de los aparatos
usados está reglamentada en la "directiva del Parlamento y del
Consejo Europeo sobre residuos de aparatos eléctricos y
electrónicos (RAEE)". Podrá encontrar el boletín oficial actual en la
página web del Parlamento Europeo.
92
El símbolo que indica recogida selectiva de aparatos eléctricos y
electrónicos es el contenedor de basura con ruedas tachado.
¡No está admitida la eliminación con los residuos domésticos (residuos
sin clasificar) o en instituciones simulares para la recolección de residuos
comunales!
Diríjase a una empresa de reciclaje autorizada de su país.
Page 93
93
Page 94
94
Page 95
s: 21 /Technische Dokumentation/Flash CORIO/EG-Konformität @ 0\mod_1395845646219_68.docx @ 4359 @ 1 @ 1
13 Konformität – Conformity - Conformité - Conformidad CE
95
Page 96
Pos: 22 /Technische Dokumentation/Flash CORIO/Adresse @ 0\mod _1395 048020 089_68.d oc x @ 4113 @ @ 1
JULABO GmbH
Gerhard-Juchheim-Strasse 1
77960 Seelbach / Germany
Tel. +49 (0) 7823 / 51-0
Fax +49 (0) 07823 / 2491
[email protected]
www.julabo.com
JULABO USA, Inc.
884 Marcon Boulevard
Allentown, PA 18109
Phone: +1(610) 231-0250
Fax: +1(610) 231-0260
[email protected]
www.julabo.com
Technische Änderungen vorbehalten
Changes without prior notification reserved.
Sous réserve de modifications
=== Ende der Lis te fü r Textm ar ke I nh alt2
Queda reservado el derecho a realizar modificaciones. 07.12.2016
Loading...
