MD11
MANUEL D'UTILISATION
i
SOMMAIRE
1. MD11 (DISPOSITIFS DE DISTRIBUTION DE RUBAN) ................................................1
2. DISPOSITIF DE SECURITE ..........................................................................................1
3. CARACTERISTIQUES ...................................................................................................1
4. PROCEDURE DE POSE DES ACCESSOIRES ............................................................2
5. PROCEDURE DE LUBRIFICATION .............................................................................. 3
6. REGLAGE DU TRAJET DU RUBAN ELASTIQUE .......................................................4
7. PROCEDURE DE REGLAGE DU PAS D’ENTRAINEMENT DE RUBAN ....................5
8. POSITION D’INSTALLATION DE LA CAME EXCENTRIQUE ...................................... 6
9. LOQUET DE LIBERATION DU CONTRE-GALET ........................................................7
10. DÉPOSE DE LA SECTION DU GUIDE-RUBAN ...........................................................8
i
1. MD11 (DISPOSITIFS DE DISTRIBUTION DE RUBAN)
Ce dispositif est utilisé pour la pose de ruban élastique (lacet élastique). Il fournit des rubans d’égale
longueur à la machine, en synchronisant l’entraînement et permet d’obtenir des articles de nition impec-
cable. Du ruban élastique (lacet élastique) de 45 mm de largeur au maximum peut être utilisé et fourni
dans une plage de 0,9 à 3,5 mm par point.
2. DISPOSITIF DE SECURITE
B
A
Protège-yeux : Couvercle protégeant les yeux contre les bris d’aiguille
A
Protège-doigts : Couvercle empêchant les doigts de venir en contact avec les aiguilles
B
3. CARACTERISTIQUES
Modèle MD11
Désignation de classe Dispositif de mesure mécanique
5.000 sti/min maxi (lors d’un fonctionnement intermittent)
Vitesse de couture
Ecartement
des aiguilles
Largeur de ruban 45 mm
Pas d’entraînement de ruban
Bruit
3 aiguilles 5,6 mm, 6,4 mm
2 aiguilles 4,0 mm
Vitesse de point à la sortie d’usine : 4.000 sti/min
(lors d’un fonctionnement intermittent)
0,9 à 3,5 mm
-
Niveau de pression acoustique d’émission continu équivalent (L
Valeur pondérée A de 76,5 dB; (comprend KpA = 2,5 dB); selon ISO
10821- C.6.2 -ISO 11204 GR2 à 4.000 sti/min.
pA
) au poste de travail :
– 1 –

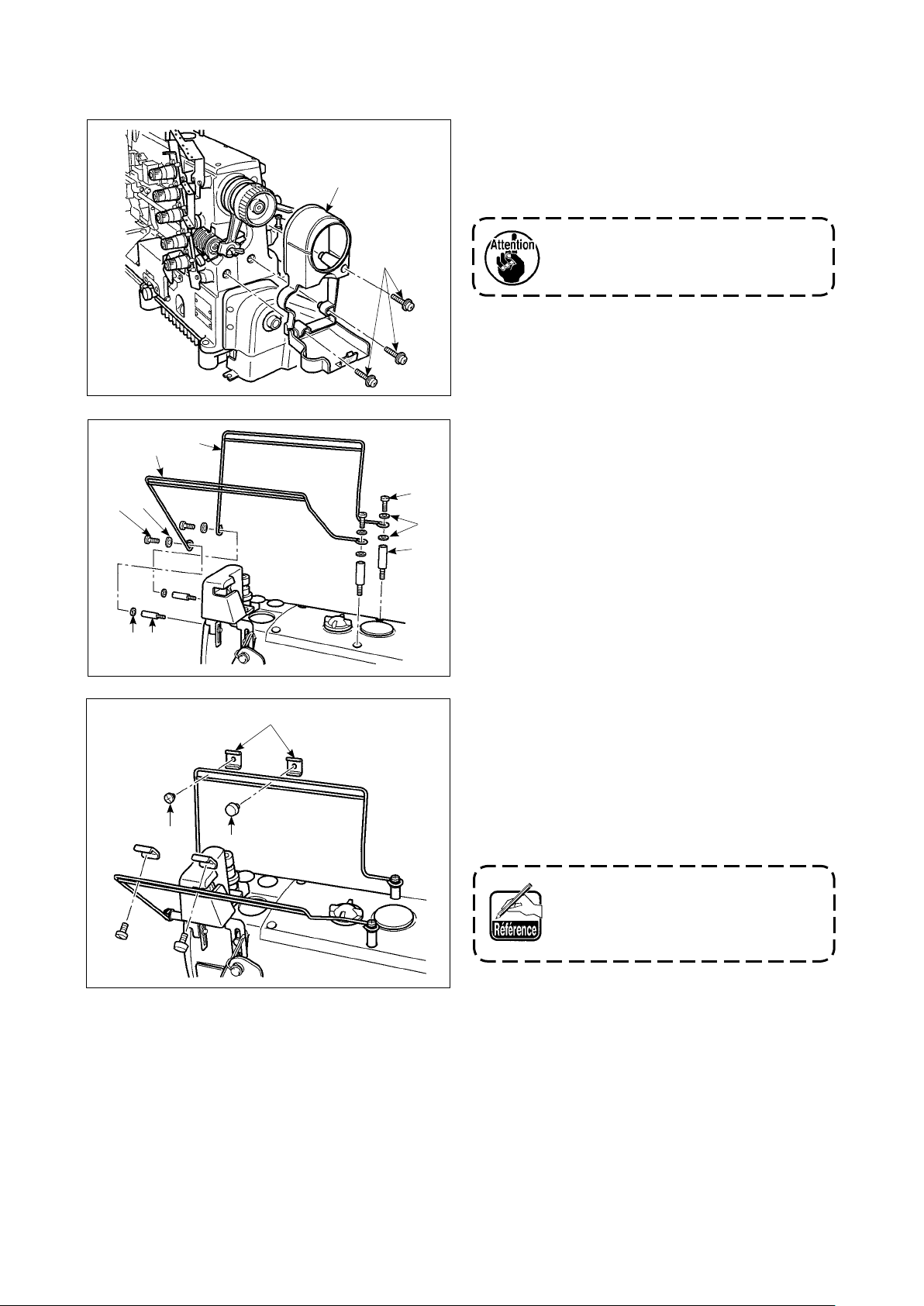

4. PROCEDURE DE POSE DES ACCESSOIRES
(1) Pose du couvercle de poulie
Poser le couvercle de poulie ❶ sur le bâti en trois
❶
❷
points avec les vis ❷. Lors de cette opération, le
couvercle de poulie ❶ doit être ouvert.
Après avoir posé le couvercle de poulie, s’assurer qu’il ne gêne pas d’autres
pièces.
❶
❺
❺
❸
❹
❷
❷
❸
❶
❶
❹
❺
(2) Pose du guide de support
1) Retirer les quatre vis ❶.
2) Poser les goujons ❹ aux points d’où les vis ❶ ont
été retirées.
3) Placer le guide de support ❷ entre les rondelles
et le xer au goujon ❹ avec la vis ❶.
❺
4) Fixer le guide de support ❸ en procédant de la
même manière qu’au point 3) ci-dessus.
(3) Pose du guide latéral
Poser les deux guides latéraux ❶ respectivement
sur les deux guides de support ayant été posés à
l’étape
«4-(2) Pose du guide de support» p.2
.
Fixer le guide latéral du côté gauche avec les vis ❷
et le guide latéral du côté droit avec les vis moletées
.
❸
– 2 –
Pour régler la position d’installation du
guide latéral en largeur, voir «6-(2) Ré-
glage du guide latéral en fonction de la
largeur du ruban élastique» p.4.
5. PROCEDURE DE LUBRIFICATION
(1) Lubrication du roulement
• Le roulement a été graissé en usine.
1) Retirer les vis ❶ et ❷ des deux extrémités de
l’arbre et appliquer pleinement la graisse fournie-
comme accessoire.
2) Après l’application de graisse, poser les vis ❶ et
aux deux extrémités de l’arbre.
❷
❶
A
B
Face gauche
❷
Face droite
(2) Lubrication de l’embrayage
• De la graisse a été appliquée à l’embrayage en
usine.
1) Retirer la vis de la section A de l’embrayage.
2) Appliquer la graisse fournie comme accessoire
par la section A. Mettre de la graisse jusqu’à ce
que la nouvelle graisse sorte par les sections B.
3) Après avoir mis de la graisse, remettre la vis en
place sur la section A et la serrer.
– 3 –
Pour la lubrication de l’embrayage,
appliquer de la graisse après 100
heures d’utilisation dans des conditions
normales. Il se peut que de la graisse
en excès suinte par les sections B de
l’embrayage lors de la première mise
en service ou de l’utilisation après la
lubrication. Si de la graisse suinte,
l’essuyer.
N° de pièce JUKI de la graisse spéciale : 13525506
6. REGLAGE DU TRAJET DU RUBAN ELASTIQUE
❶
Faire passer le ruban élastique ❶ selon le trajet in-
diqué après avoir libéré le contre-galet.
«9. LOQUET DE LIBERATION DU
(Voir
CONTRE-GALET» p.7
.)
(2) Réglage du guide latéral en fonction de la
largeur du ruban élastique
(1) Trajet d’avance du ruban élastique
❶
❶
❻
A
Régler la position des guides latéraux A ❶ des
sections A (trois points), le guide latéral B ❷ de la
section B et la largeur de guidage ❺ du presseur
de la section B en fonction de la largeur du ruban
élastique à utiliser. Pour le réglage de la largeur de
guidage ❺ du presseur de la section B, desserrer
les vis ❸ et ❹.
(3) Procédure de retrait/remontage du presseur
Pour retirer ou remonter le presseur, desserrer le
régulateur de ressort de presseur ❻ et l’entretoise
inférieure ❼.
❶
B
❷
❼
❺
❸
❹
(4) Réglage de la position du guide-ruban
Pour le réglage entre le guide-ruban ❶ et le presseur,
❷
desserrer la vis ❸ et tourner la butée ❷.
Après le réglage, le xer avec la vis ❸.
❶
❸
– 4 –
7. PROCEDURE DE REGLAGE DU PAS D’ENTRAINEMENT DE RUBAN
AVERTISSEMENT :
Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la
mettre hors tension et s’assurer que le moteur est au repos avant d’effectuer les opérations suivantes.
(1) Réglage du pas d’entraînement avec la vis moletée
Le pas d’entraînement de ruban peut être réglé à l’aide de la
vis moletée. Le réglage n s’effectue à l’étape
A : Augmentation
B : Diminution
de la pression de ressort» p.5
de ruban peut être réglé entre 0,9 et 2,2 mm par ce réglage.
❷
❶
❸
–
B
+
A
* Pour l’utilisation d’un pas d’entraînement de ruban de
1,4 à 3,5 mm, voir l’étape (3).
1)
Ouvrir le couvercle de poulie ❶ et desserrer l’écrou à oreilles ❷.
2) Tourner le bouton ❸ et régler le pas d’entraînement.
*
Pour augmenter le pas d’entraînement, tourner le bouton ❸ dans le sens des aiguilles d’une montre (sens +).
Pour diminuer le pas d’entraînement, le tourner dans le
sens inverse des aiguilles d’une montre (sens –).
3) Après avoir resserré l’écrou à oreilles ❷, fermer le cou-
vercle de poulie ❶.
. Le pas d’entraînement
«7-(2) Réglage
A : Augmentation
B : Diminution
Fig. 1
(2) Réglage de la pression de ressort
❶
❷
A
On peut régler nement le pas d’entraînement en réglant
la pression de ressort.
1) Desserrer l’écrou ❶.
2)
Tourner la vis de réglage ❷ pour régler la pression de
B
ressort.
* Lorsque la pression de ressort augmente, le pas
d’entraînement de ruban diminue.
Lorsque la pression de ressort diminue, le pas
d’entraînement de ruban augmente.
3) Resserrer l’écrou ❶.
(3) Réglage du pas d’entraînement avec la came
Le pas d’entraînement du ruban peut être changé de 0,9
❷
❶
❶
- 2,2 mm (réglage de sortie d’usine) à 1,4 - 3,5 mm par le
réglage de la came excentrique B ❶.
1) Retirer le couvercle de poulie et la poulie. (Voir g. 1.)
2) Desserrer les deux vis de la came excentrique B ❶.
[Lorsque le pas d’entraînement du ruban est de 0,9 à 2,2]
3)
(Voir g. 2.)
Fig. 2
Serrer et xer les deux vis de la came excentrique B ❶
sur la position où le cran de la came vient en contact
❷
❶
avec le côté gauche de la vis ❷.
[Lorsque le pas d’entraînement du ruban est de 1,4 à 3,5]
(Voir g. 3.)
Serrer et xer la vis de la came excentrique B ❶ sur la
position où le cran de la came vient en contact avec le
côté droit de la vis ❷.
Fig. 3
Pour les points demandant une atten-
tion spéciale sur la position xée de la
came excentrique, voir «8. POSITION
D’INSTALLATION DE LA CAME EXCENTRIQUE» p.6.
– 5 –
8. POSITION D’INSTALLATION DE LA CAME EXCENTRIQUE
AVERTISSEMENT :
Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la
mettre hors tension et s’assurer que le moteur est au repos avant d’effectuer les opérations suivantes.
Fig. 4
Fig. 3
Fig. 5
❻
❸
❶
❷
Lors du réglage de
nement avec la came» p.5
«(3) Réglage du pas d’entraî-
, veiller aux points
suivants pour la position d’installation de la came
excentrique B ❷.
1) Appuyer la came excentrique B ❷ contre la vis ❶
de la came excentrique A comme illustré à la Fig. 4.
2) Serrer les deux vis ❼ et ❽ des cames ex-
centriques A ❶ et B ❷ de façon que les jeux B
et C entre la rondelle ❺, l’index ❻ et la tige
soient égaux dans la condition où l’écrou à
❸
oreilles ❹ est serré comme à la gure 5.
Après le réglage, tourner la poulie à la
main pour s’assurer qu’elle tourne libre-
ment.
B
C
❺
❹
– 6 –
9. LOQUET DE LIBERATION DU CONTRE-GALET
AVERTISSEMENT :
Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la
mettre hors tension et s’assurer que le moteur est au repos avant d’effectuer les opérations suivantes.
Lorsqu’on utilise la machine sans poser de ruban
élastique, le galet peut être maintenu à l’état libre à
l’aide d’une butée.
❷
❶
1) En appuyant sur la partie supérieure de la plaque
de pression ❶ avec les doigts, tourner la butée
❷
2) Lorsque la butée ❷ est tournée vers le haut sur la
position A, le galet ❸ est maintenu en position
libre.
dans le sens de la èche.
A
❸
Libération
– 7 –

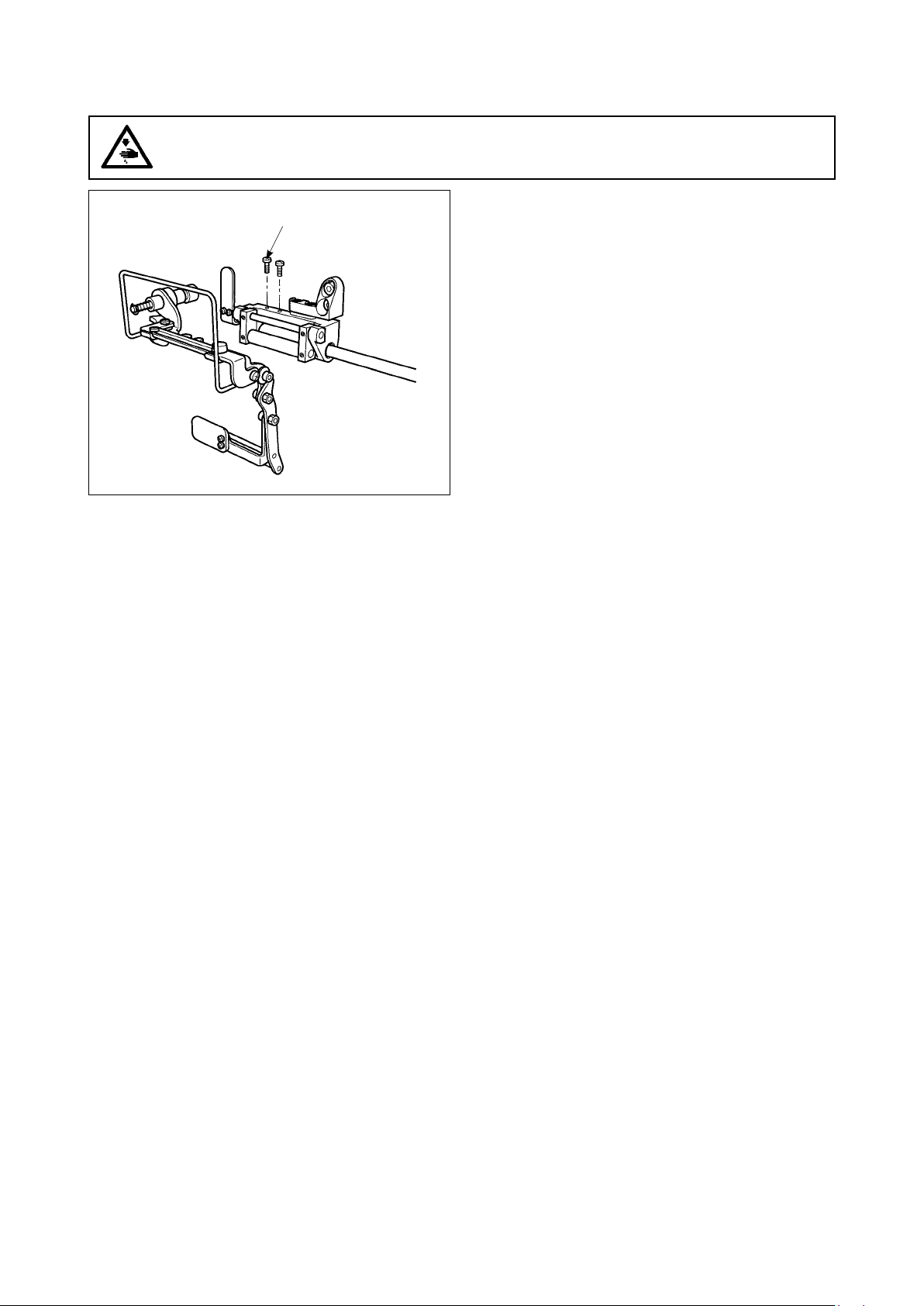

10. DÉPOSE DE LA SECTION DU GUIDE-RUBAN
AVERTISSEMENT :
Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la
mettre hors tension et s’assurer que le moteur est au repos avant d’effectuer les opérations suivantes.
Retirer la vis de montage ❶. Ensuite, la section du
❶
guide-ruban peut être déposée dans l’état assemblé.
– 8 –
– 8 –
