JUKI LZ-2290A-SS, LZ-2290A-SS-7, LZ-2290A-SU, LZ-2290A-SU-7 Instruction Manual [tr]

TÜRKÇE

LZ-2290A / IT-100D / SC-915

KULLANIM KILAVUZU

İÇİNDEKİLER

1. MAKİNE BİLEŞENLERİNİN ADLARI ...........................................................................................1

2. ÖZELLİKLER ................................................................................................................................ 2

2-1. Makine kafasının özellikleri ................................................................................................................2

2-2. Elektrik kutusu özellikleri ...................................................................................................................2

3. DİKİŞ DESENİ TABLOSU ............................................................................................................3

4. MONTAJ ........................................................................................................................................4

4-1. Dikiş makinesi kafasının montajı .......................................................................................................4

4-2. İğne mili durdurucusunun çıkarılması ...............................................................................................5

4-3. Dizliğin takılması .................................................................................................................................5

4-4. Dizliğin yüksekliğinin ayarlanması ....................................................................................................5

4-5. Elektrik kutusunun montajı ................................................................................................................6

4-6. Güç anahtarı kablosunun bağlanması (Japonya ve genel ihracat alanı) .......................................6

4-7. İşletim panelinin montajı (IT-100D) ....................................................................................................6

4-8. Kabloların bağlanması ........................................................................................................................7

(1) Kabloların hazırlanması ....................................................................................................................................... 7

(2) Konektörlerin bağlanması .................................................................................................................................... 8

4-9. Bağlantı çubuğunun takılması .........................................................................................................11

4-10. Pedalın ayarlanması ........................................................................................................................ 11

4-11. İplik çardağının montajı ...................................................................................................................12

4-12. Kuş yuvası önleme (CB) tipi dikiş makinesinin montajı ..............................................................12

4-13. Yağlama (LZ-2290A-SS • A-SU (-7) ) ...............................................................................................13

4-14. Test çalıştırması ...............................................................................................................................14

(1) Gücü açın ........................................................................................................................................................... 14

(2) Pedalın kullanımı ..............................................................................................................................................14

5. DİKİŞ ÖNCESİ HAZIRLIKLAR ................................................................................................... 15

5-1. İğnenin takılması ...............................................................................................................................15

5-2. Mekiğin çıkarılması ............................................................................................................................15

5-3. Masura ipliğinin sarılması .................................................................................................................15

5-4. Mekiğin ve masuranın yerleştirilmesi ..............................................................................................16

5-5. Makine kafasına iplik geçirme ..........................................................................................................17

5-6. Dikiş uzunluğunun ayarlanması .......................................................................................................17

5-7. Yoğun dikişin ayarlanması ................................................................................................................17

6. İŞLETİM PANELİNİN KULLANIMI .............................................................................................18

6-1. Kısımların adları ve işlevleri .............................................................................................................18

6-2. Desen ayarlamadan önce .................................................................................................................20

(1) Zikzak genişliğinin sınırlanması ........................................................................................................................ 20

(2) Dikiş temel hattı referansının ayarlanması ......................................................................................................... 22

6-3. Ana ekran ...........................................................................................................................................23

6-4. Her ekranda görünen piktogramların listesi ...................................................................................24

6-5. Dikme deseninin ayarı .......................................................................................................................35

(1) Zikzak deseninin seçilmesi ................................................................................................................................35

6-6. Dikme biçiminin ayarlanması ...........................................................................................................37

(1) 2 kademeli zikzak, 3 kademeli zikzak ve 4 kademeli zikzak dikiş ...................................................................... 37

(2) Fisto dikişi .......................................................................................................................................................... 38

(3) Gizli dikiş dikme ................................................................................................................................................ 40

(4) Özel desen dikme ............................................................................................................................................. 41

6-7. Ters beslemeli dikiş ..........................................................................................................................42

(1) Standart yoğunlaştırma ...................................................................................................................................... 43

(2) 2 noktalı yoğunlaştırma ...................................................................................................................................... 44

(3) Özel yoğunlaştırma ............................................................................................................................................ 46

(4) Her bir biçimde ters beslemeli dikiş karşılaştırma tablosu ................................................................................. 47

6-8. Dikme türünün seçimi ......................................................................................................................48

(1) Bindirme dikişi .................................................................................................................................................... 48

(2) Programlı dikiş ................................................................................................................................................... 48

6-9. Özel desen .........................................................................................................................................50

(1) Özel desen ayarlaması ...................................................................................................................................... 50

(2) Yeni özel desen oluşturulması ..........................................................................................................................51

(3) Özel desen düzenlemesi .................................................................................................................................... 52

(4) Özel desenin kaydedilmesi, kopyalanması ve silinmesi ...................................................................................52

6-10. Özel yoğunlaştırma .........................................................................................................................54

(1) Özel yoğunlaştırma ayarı ................................................................................................................................... 54

(2) Özel yoğunlaştırma düzenleme .........................................................................................................................55

6-11. Desen dikişi .....................................................................................................................................56

(1) Desen dikme ayarları ......................................................................................................................................... 56

(2) Desen dikişinin kaydedilmesi ............................................................................................................................ 57

(3) Desen dikişinin kopyalanması ve silinmesi ....................................................................................................... 58

6-12. Devamlı dikiş ....................................................................................................................................59

(1) Yeni devamlı dikiş oluşturulması ........................................................................................................................ 60

(2) Devamlı dikiş düzenlemesi ................................................................................................................................60

(3) Devamlı dikişin kopyalanması ve silinmesi ........................................................................................................ 62

6-13. Çevrim dikişi ....................................................................................................................................63

(1) Yeni çevrim dikişi oluşturulması ........................................................................................................................ 63

(2) Çevrim dikişi düzenleme .................................................................................................................................... 63

(3) Çevrim dikişinin kopyalanması ve silinmesi ...................................................................................................... 65

(4) Öğretme ............................................................................................................................................................. 66

(5) Çevrim dikişi kullanarak sabit boyutlu dikiş yapma ............................................................................................ 67

6-14. Sayaç ................................................................................................................................................67

(1) İplik kesme sayacı ............................................................................................................................................. 67

(2) Masura ipliği sayacı ..........................................................................................................................................67

6-15. Bilgi ...................................................................................................................................................68

(1) Dikme ortak verileri ............................................................................................................................................ 69

(2) Dikme yönetimi bilgisi .......................................................................................................................................71

(3) İletişim modu ...................................................................................................................................................... 74

6-16. İşlevler için ayarlar .........................................................................................................................78

(1) İşlev ayar modunun değiştirilmesi ...................................................................................................................... 78

(2) İşlev ayarı listesi ................................................................................................................................................ 81

(3) İşlevlerin seçiminin ayrıntılı açıklaması .............................................................................................................. 85

6-17. Harici arayüz ....................................................................................................................................91

(1) Ortam giriş yeri ................................................................................................................................................... 91

(2) Ethernet bağlantı noktası ................................................................................................................................... 91

(3) RS-232C kapısı .................................................................................................................................................. 91

(4) Genel giriş kapısı (Üretim kontrol anahtarı bağlama konektörü) ........................................................................ 91

6-18. Maksimum dikiş hızının ayarlanması .............................................................................................92

6-19. Panel bellek anahtarı ayarı .............................................................................................................92

7. DİKME ......................................................................................................................................... 94

7-1. İplik gerilimini ayarlama ....................................................................................................................94

7-2. Bastırma ayağı basıncının ayarlanması ..........................................................................................95

7-3. Tek tuş tipi ters beslemeli dikiş mekanizması ................................................................................95

7-4. El anahtarı ..........................................................................................................................................97

8. STANDART AYARLAMA ............................................................................................................98

8-1. Kancadaki yağ miktarının ayarlanması (LZ-2290A-SS · A-SU (-7)) ................................................98

8-2. Yüz plakası bölümünün yağlanma miktarının ayarlanması (LZ-2290A-SS · A-SU (-7)) ...............98

8-3. Bastırma ayağı çubuğu yüksekliğinin ayarlanması .......................................................................99

8-4. Bastırma ayağının mikro-kaldırma mekanizmasının ayarlanması ................................................99

8-5. Transport dişlisinin yüksekliği ve eğimi ..........................................................................................99

8-6. Kanca ayarlama modu ....................................................................................................................100

8-7. Kancanın takılması/çıkarılması ......................................................................................................102

8-8. İğne mili yüksekliğinin ayarlanması ..............................................................................................103

8-9. İğneden kancaya zamanlamasının ve iğne siperinin ayarlanması ..............................................103

8-10. İğnenin durma konumunun ayarlanması ....................................................................................104

8-11. İplik kesicinin ayarlanması ...........................................................................................................104

8-12. İğne ipliği besleme cihazının ayarlanması (Sadece iplik kesicili tip) .......................................105

8-13. Kuş yuvası önleme (CB) tipi tokatlayıcının ayarlanması ...........................................................106

8-14. Kuş yuvası önleme (CB) tipi bastırma ayağı bıçağının değiştirilme prosedürü ...................... 107

9. BAKIM ....................................................................................................................................... 108

(1) Elektrik sigortasının değiştirilmesi ................................................................................................................... 108

(2) İşletim paneli ekran gösterimi kontrastının ayarlanması .................................................................................. 108

(3) Suyu Boşaltma (Sadece kuş yuvası önleme (CB) tipi) ....................................................................................109

(4) Toz torbasını temizleme (Sadece kuş yuvası önleme (CB) tipi) ....................................................................... 109

(5) Alt kapağa takılı soğutma fanının temizlenmesi ............................................................................................... 109

(6) Kanca bölümünün temizlenmesi ...................................................................................................................... 110

(7) Kontrol kutusunun arka kapağının temizlenmesi ............................................................................................. 110

(8) İşletim paneli ekranının temizlenmesi .............................................................................................................. 110

(9) Kanca mili yağ tilini değiştirme prosedürü ...................................................................................................... 110

(10) USB port .........................................................................................................................................................111

10. BUNUN GİBİ BİR DURUMDA ! .............................................................................................. 112

11. HATA GÖSTERİMİ .................................................................................................................. 113

11–1. Hata kodu listesi (Panel üzerinde hata gösterimi) .....................................................................114

12. SORUNLAR VE DÜZELTİCİ ÖNLEMLER .............................................................................. 117

1. MAKİNE BİLEŞENLERİNİN ADLARI

İğne ipliği çekip çıkarma cihazı (LZ-2290A(U)-7)

Tokatlayıcı anahtarı (WB, CB tipi)

İplik verici kapağı

Parmak siperi

İplik gerilimi kontrolörü (Döner gerilim)

Elektrik kutusu

Pedal

Dizlik kolu

Güç anahtarı

El anahtarı

Dikiş boyu kadranı

Yoğunlaştırma kadranı

İşletim panelinin

Bobin sarıcı

Gerilim kontrolörü No. 1 (Ön gerilim)

İplik çardağı

Yağlama deliği

Ayna ters çevirme anahtarı

– 1 –

– 2 –

2. ÖZELLİKLER

2-1. Makine kafasının özellikleri

Dakika-miktar

（　　　　）

Model Uygulama Haf ağırlıklı malzemelerden orta ağırlıklı malzemelere kadar

Maksimum dikiş hızı Maks. zikzak genişliği Maks. besleme adımı Dikiş deseni 8 çeşit 14 desen (kişiye özel desen: En çok 500 dikiş, 20 çeşit kaydedilebilir.) İğne SCHMETZ 438, ORGAN DPX5 : #65 ila #90 Kullanılan yağ JUKI New Defrix Oil No. 1 İplik kesici Yok Var Yok Var Besleme metodu Standart besleme Malzeme kayması önleme Gürültü ‘- İş istasyonunda sürekli ses basıncı seviyesinin (L

A-80,0 dBA’nın ağırlıklı değeri; (K

Model Uygulama Haf ağırlıklı malzemelerden orta ağırlıklı malzemelere kadar Maksimum dikiş hızı Maks. zikzak genişliği Maks. besleme adımı Dikiş deseni 8 çeşit 14 desen (kişiye özel desen: En çok 500 dikiş, 20 çeşit kaydedilebilir.) İğne SCHMETZ 438, ORGAN DPX5 : #65 ila #90 İplik kesici Yok Var Yok Var Besleme metodu Standart besleme Malzeme kayması önleme Gürültü ‘- İş istasyonunda sürekli ses basıncı seviyesinin (L

A-80,0 dBA’nın ağırlıklı değeri; (K

yağlama tipi

(Kuru-kafalı tip)

LZ-2290A-SS

5.000 sti/min (*1) 4.500 sti/min (*1)

10 mm (*2)

5 mm (kademesiz ince ayar)

uyarınca 4.500 sti/min.

LZ-2290A-DS LZ-2290A-DS-7 LZ-2290A-DU LZ-2290A-DU-7

4,000 sti/min (*1)

10 mm (*2)

5 mm (kademesiz ince ayar)

uyarınca 4.500 sti/min.

LZ-2290A-SS-7

= 2,5 dBA dahil) ; ISO 10821- C.6.2 -ISO 11204 GR2

LZ-2290A-SU

2,5 mm (kademesiz ince ayar)

) yayılmasına denk :

2,5 mm (kademesiz ince ayar)

) yayılmasına denk :

LZ-2290A-SU-7

* 1. Maksimum dikme hızı dikiş başına zikzak genişliği miktarıyla sınırlıdır. En çok 4 mm: 5.000 sti/min

(LZ-2290A-SU: 4.500 sti/min, LZ-2290A-DS • A-DU (-7): 4.000 sti/min), en çok 5 mm: 4.000 sti/min, en çok 6 mm: 3.500 sti/min, en çok 8 mm: 3.000 sti/min

• Dönüş sayısını dikilecek ürüne ve işleme göre doğru ayarlayın.

* 2. Maks. zikzak genişliği standart besleme sırasında 8 mm ile sınırlıdır.

2-2. Elektrik kutusu özellikleri

Genel ihracat için

Besleme voltajı Tek fazlı 200V / 220V / 240V 3 fazlı 200V / 220V / 240V Frekans 50 Hz / 60 Hz Anma akımı 4.6A / 4.3A / 4.0A 3.0A / 2.7A / 2.3A Çalışma ortamı Sıcaklık: 0 ila 40˚C Nem: %90 veya daha az

CE için

Besleme voltajı Tek fazlı 220V / 230V / 240V Frekans 50 Hz/60 Hz Anma akımı 4.3A / 4.2A / 4.0A Çalışma ortamı Sıcaklık: 0 ila 40˚C Nem: %90 veya daha az

JUS için

Besleme voltajı Tek fazlı 100V / 110V / 120V 3 fazlı 200V / 220V / 240V Frekans 50 Hz / 60 Hz Anma akımı 8.0A / 7.5A / 7.0A 3.0A / 2.7A / 2.3A Çalışma ortamı Sıcaklık: 0 ila 40˚C Nem: %90 veya daha az

3. DİKİŞ DESENİ TABLOSU

Desenin adı Dikiş deseni

Düz dikiş

2 kademeli zikzak dikiş

3 kademeli zikzak dikiş

4 kademeli zikzak dikiş

Standart sto

Hilal sto Fisto (sağ)

Desen için dikiş

sayısı

2 10

4 10

6 10

Maks. zikzak

genişliği

____

Açıklamalar

Eşit genişlikte

sto

Eşit genişlikte

sto

Standart sto

Hilal sto

Fisto (sol)

Eşit genişlikte

sto

Eşit genişlikte

sto

Gizli dikiş (sağ)

Gizli dikiş (sol)

2 + a 10

Kişiye özel desen

—— 500 12

– 3 –

– 4 –

4. MONTAJ

UYARISI:

• Dikiş makinesinin montajını eğitimli teknik personele yaptırın.

• Bedensel hasarı önlemek için, elektrik tesisatını satıcımıza veya elektrik teknisyenine yaptırın.

• Dikiş makinesini aktarma işini mutlaka iki veya daha fazla kişiye yaptırın ve onu yük arabasıyla taşıyın.

• Dikiş makinesinin beklenmedik şekilde çalışmaya başlamasının neden olacağı bedensel hasarları önlemek için, makinenin kurulumu tamamlanmadan güç kablosunu prize takmayın.

• Elektrik kaçağından kaynaklanacak bedensel hasarları önlemek için, mutlaka topraklı hat kullanın.

• Güvenlik koruma kapağını, parmak siperini, vb mutlaka takın.

4-1. Dikiş makinesi kafasının montajı

Alt kapağın takılması

1) Alt kapak makine tablası oyuğunun dört köşesine oturmalıdır.

23.5 mm

19.5 mm

2) Yukarıda gösterildiği gibi çivileri 2 kullanarak yan taraftaki A (operatör tarafı) iki kauçuk oturağı 1 sabitleyin. Kauçuk bazlı bir yapışkan kullanarak yan taraftaki B (menteşeli taraf) iki oturak yastığını 3 yapıştırın. Sonra alt kapağı 4 sabitlenen oturakların üstüne yerleştirin.

3) Makine yatağına takılı havalandırma kapağını 5 çıkarın. (Makine kafasının makine tablasından söküldüğü durumda makine kafasını taşırken kapağı

mutlaka takın.)

Dikiş makinesi havalandırma kapağı

çıkarılmadan çalıştırılırsa, karter

kısmından 7 yağ kaçağı olabilir.

4) Menteşeyi

makine yatağındaki açıklığa takın ve

makine kafasını, dört köşedeki yastıklar 3 üstüne yerleştirmeden önce tabla kauçuğu menteşesine

takın.

5) Kafa destek milini 6 makine tablasına takın. (Ancak, bu adım AK 9 cihazlı makine için gerekli değildir.)

4-2. İğne mili durdurucusunun çıkarılması

Taşıma için iğne mili durdurucusunu 1 çıkarın.

4-3. Dizliğin takılması

Dizliği takma deliğine 2 geçirin ve cıvatayla 3 sabitleyin. * Dizlik yastığının 1 konumunu uygun bir yere ayar-

layın. Referans boyut için, bu konum tablanın alt

220 mm

yüzünden 220 mm mesafededir.

Çıkarılan iğne mili durdurucusunu saklayın ve dikiş makinesini taşıdığınız zaman bu iğne mili durdurucusunu takın. İğne mili durdurucusu kuvvetle çekilip, çıkarılırsa kırılabilir. İğne milini hafçe sağa veya sola hareket ettirin ve iğne mili durdurucusunu yavaşça dışarı çekin.

4-4. Dizliğin yüksekliğinin ayarlanması

1) Dizlik kullanılarak kaldırılmış bastırma ayağının

2) Bastırma ayağı yüksekliğini dizlik ayarlama vida-

standart yüksekliği 10 mm’dir.

sıyla 1 ayarlayabilirsiniz.

İğne mili 2 ve bastırma ayağı 3 veya tokatlayıcı 4 ve bastırma ayağı 3 birbirine temas ettiği için, dikiş makinesini bastırma ayağı 3 10 mm veya daha fazla kaldırılmış olarak çalıştırmayın.

– 5 –

– 6 –

4-5. Elektrik kutusunun montajı

Makineyle birlikte temin edilen yuvarlak başlı cıvataları 1, düz rondelaları 2, yaylı rondelaları 3 ve somunları 4 kullanarak ve kafanın 5 üzerindeki altıgen girintili somunu, yaylı rondelayı 6 ve düz rondelayı 7 kullanarak, elektrik kutusu masanın altına şekilde gösterilen şekilde tespit edin.

4-6.

Güç anahtarı kablosunun bağlanması (Japonya ve genel ihracat alanı)

1) Aksesuar olarak sağlanan güç anahtarının yan tarafında bulunan vidayı 3 gevşetin ve güç anahtarının kapağını çıkarın. Elektrik kutusunun giriş güç kablosunun bağlanması.

Elektrik kutusunun giriş güç kablosu 4P ise

4P kablosunu güç ana htarının A deliğinden

geçirin ve yeşil/sarı teli 5 noktasına, beyaz teli 2 noktasına, siyah teli 3 noktasına ve kırmızı teli 4 noktasına vidalarla iyice sabitleyin.

Elektrik kutusunun giriş güç kablosu 3P ise

3P kablosunu güç anahtarının A deliğinden geçirin ve yeşil/sarı teli 5 noktasına, kahverengi teli 2 ve gök mavisi teli 3 noktasına vidalarla iyice sabitleyin.

Aksesuar olarak sağlanan güç kablosunun bağlanması.

3 fazlı güç kablosu durumunda

Güç kablosunu güç anahtarının B deliğinden

geçirin ve yeşil/sarı teli 9 noktasına, beyaz teli 6 noktasına, siyah teli 7 noktasına ve kırmızı teli 8

noktasına vidalarla iyice sabitleyin.

Tek fazlı güç kablosu durumunda

Güç kablosunu güç anahtarının B deliğinden geçi

rin ve yeşil/sarı teli 9 noktasına ve diğer telleri

ve 7 noktalarına vidalarla iyice sabitleyin. 8

noktası kullanılmaz.

4) Güç anahtarı kapağının takılması

Güç anahtarının yan tarafındaki vidayı 1 iyice sıkın.

noktasına

4-7. İşletim panelinin montajı (IT-100D)

1) İşletim panelini 1 panel montaj konsoluna 2

takılmış bulunan vidaları 3 kullanarak makine kafasına monte edin.

Kırılmasını önlemek için işletim panelini sökmeyin.

4-8. Kabloların bağlanması

UYARI:

• Dikiş makinesinin beklenmedik şekilde çalışmaya başlamasının neden olacağı bedensel hasarları önlemek için, bu işi güç anahtarını kapattıktan ve en az 5 dakika bekledikten sonra yapın.

• Yanlış kullanımın ve yanlış özelliklerin neden olduğu bedensel hasarların önlenmesi için, karşılık gelen tüm konektörleri mutlaka belirtilen yerlere bağlayın.

• Yanlış kullanımın neden olduğu bedensel hasarları önlemek için, konektörü mutlaka kilitleyin.

• İlgili cihazların kullanımıyla ilgili ayrıntılar için, bu cihazları kullanmadan önce bunlarla birlikte verilen Kullanma Kılavuzlarını dikkatle okuyun.

(1) Kabloların hazırlanması

1) Makine kafasından tablanın alt tarafına gelen kabloları tabladaki A deliğinden geçirin.

2) Vidaları D gevşetin ve ön kapakta bulunan B deliğinden geçen kablonun bastırıcı plakasını C

kaldırın ve plakayı geçici olarak sıkın.

3) Elektrik kutusunun arka kapağını sabitleyen dört vidayı E çıkarın. Arka kapağı açarken, ona elinizle bastırarak, resimde gösterildiği gibi duruncaya kadar yavaşça yaklaşık 90° açın.

Yavaşça

Arka kapağın düşmesini engellemek için mutlaka elinizle arka kapağı destekleyin. Ayrıca, açılmış arka kapağa kuvvet uygulamayın.

4) “a”, “b”, “c”, “d”, “e” ve “f” kablo kıskaçlarının kilitlerini çıkarın.

Kablo kıskaçlarının çıkarılması

Hafçe bastırarak

Kıskacı aşağı çekin.

Kıskaç açılır.

* Kablo kıskacının kilitlenmesi için s. 11’e bakın.

– 7 –

– 8 –

(2) Konektörlerin bağlanması

• Her konektörün takılma yönü vardır. Bu yönü kontrol edip, sağlam şekilde takın. (Kilitli tiplerde, kilitleninceye kadar içeri itin.)

• Konektörün zorlayarak takılması soruna veya kazaya neden olur.

• Teslimat sırasında takılı olan konektörleri asla çıkarmayın.

• Konektörler doğru takılmazsa dikiş makinesi çalışmaz. Sadece hata uyarısı veya benzeri bir sorun değil dikiş makinesinde veya elektrik kutusunda bozulma meydana gelir.

Kabloları aşağıdaki sırayla bağlayın.

5) Elektrik kutusu içine ön kapaktan geçerek makine kafasından gelen sarı/yeşil topraklama kablosunu

B deliğinden ve resimde gösterildiği gibi “b”

kablo kıskacı içinden geçirin ve resimdeki konumda 2 vidayla sıkıştırın.

6) Elektrik kutusu içine ön kapaktan geçerek makine kafasından gelen beyaz kare konektörün 9P siyah kablosunu 3 B deliğinden geçirin ve bu konektörü ön kapağa takılı devre kartının CN38 konektörüne

takın.

7) Elektrik kutusu içine ön kapaktan geçerek makine kafasından gelen beyaz konektörün 4P siyah kab-

losunu 5 B deliğinden geçirin ve ön kapağa takılı devre kartının CN21 konektörüne 6 takın.

8) Elektrik kutusu içine ön kapaktan geçerek işletim

panelinin gelen beyaz konektörün 26P kablosunu

B deliğinden geçirin, “b”, “c” ve “d” kablo kıs-

kaçlarından geçirin ve bu konektörü CN34 konek-

törüne 8 takıp, kilitleyin.

9) Elektrik kutusu içine ön kapaktan geçerek makine kafasından gelen siyah konektörün 4P beyaz kablosunu 9 B deliğinden geçirin ve bu konektörü CN31 konektörüne !0 takın.

b c

10) Elektrik kutusu içine ön kapaktan geçerek maki

ne kafasından gelen gri yuvarlak konektörün 7P kablosunu !1 B deliğinden ve “a” kablo kıskacından geçirin ve bu konektörü CN30 konektörüne

11) Elektrik kutusu içine ön kapaktan geçerek kon

takın.

trol panelinden gelen beyaz konektörün 12P

kablosunu !3 B deliğinden geçirin, “b”, “c”, “d” ve “g” kablo kıskaçlarından geçirin ve bu konektörü CN53 konektörüne !4 takın. “b”, “c” ve “d” kablo

kıskaçlarını kapatın.

12) Elektrik kutusu içine ön kapaktan geçerek makine kafasından gelen beyaz konektörün 3 6P kablosunu !5 B deliğinden ve “a” ve “e” kablo

kıskaçlarından geçirin ve bu konektörü CN54 konektörüne !6 takın.

13) Elektrik kutusu içine ön kapaktan geçerek makine kafasından gelen beyaz konektörün 10P Kablosunu !7 ve mavi konektörün 2P kablosunu

deliğinden ve “a”, “e” ve “f” kablo kıskaçlarından geçirin ve beyaz 10 P konektörünü CN51 !9, mavi

2P konektörünü CN46 @0 konektörüne takın.

Mavi 2P konektörü sadece iplik kesicili

makinede takılır.

“a”, “e” ve “f” kablo kıskaçlarını kapatın.

– 9 –

– 10 –

Otomatik kaldırıcı (AK121) kullanıldığı zaman:

14) Elektrik kutusu içine ön kapaktan geçerek kontrol panelinden gelen beyaz konektörün 2P kablosunu @1 B deliğinden geçirin, “a”, “e” ve “f” kablo kıskaçlarından geçirin ve bu konektörü CN40 konektörüne @2 takın.

Tüm kurulum prosedürünü tamamladıktan sonra No. 23 işlev ayar değerini “0”dan “1”e değiştirin. Ayrıntılar için, bakınız s. 78 ve s. 81.

Kuş yuvası önleme cihazı (CB tipi) kullanıldığı zaman

15) Elektrik kutusu içine ön kapaktan geçerek ma

kine kafasından gelen beyaz küçük konektörün 6P kablosunu @3 B deliğinden ve “a” ve “e” kablo kıskaçlarından geçirin ve bu konektörü CN52 konektörüne @4 takın.

Sürekli çalışma için ayak pedalı (PK70 veya 71) kullanıldığı zaman:

16) Elektrik kutusu içine ön kapaktan geçerek kontrol panelinden gelen siyah konektörün 12P

kablosunu @5 B deliğinden geçirin, “b” ve “c” kablo kıskaçlarından geçirin ve bu konektörü CN32 konektörüne @6 takın.

17) 2P kırmızı konektörün ve 2P beyaz konektörün takıldığı, aksesuar olarak verilen kablonun

beyaz konektörünü makine kafası kapağı altındaki 2P beyaz konektöre @8 bağlayın.

Aksesuar olarak verilen omega kilidi @9 komşu

kablolara ve şekilde gösterilen kabloya @7 takın.

18) Elektrik kutusu içine ön kapaktan geçerek 2P kırmızı konektörün ve 2P beyaz konektörün takıldığı aksesuar olarak verilen kablonun

kırmızı konektör tarafını delikten geçirin ve kırmızı konektöre CN25 #0 takın.

Kablo kıskacının kilitlenmesi

Konektörün takılması tamamlanınca, kablo kıskaçlarını kilitleyin.

Kıskacın köşesine hafçe bastırın.

(Kablo kıskacı bir klik sesi ile kilitlenir.)

Kıskaç

4-9. Bağlantı çubuğunun takılması

Kablonun arka kapak ve elektrik kutusu ana

gövdesi arasına kısılmamasına dikkat edin, arka kapağın alt tarafında A kısmına bastırırken, arka kapağı kapatın ve dört vidayı 1 sıkın.

Kablonun bastırıcı C plakasını ön kapağın B deli

ğinden aşağı bastırın, kabloyu bastırın ve vidaları

sıkın.

1) Bağlantı çubuğunu 1 pedal manivelasının 2

montaj deliğine B somunla 3 tespit edin.

2) Bağlantı çubuğunu 1 montaj deliğine A takmak

pedalın bastırılma hatvesini uzatır ve orta bir hızda pedal işletimi kolaylaşır.

4-10. Pedalın ayarlanması

Bağlantı çubuğunun takılması

■

1) Pedalı

motor kontrol manivelası 1 ve bağlantı

çubuğu 2 düzleşecek şekilde resimde oklarla gösterildiği gibi sağa veya sola hareket ettirin.

Pedal açısının ayarlanması

■

1) Pedalın eğikliği bağlantı çubuğunun uzunluğu

değiştirilerek serbestçe ayarlanabilir.

2) Ayarlama vidasını 4 gevşetin ve bağlantı çubu-

ğunun 2 uzunluğunu ayarlayın.

– 11 –

– 12 –

4-11. İplik çardağının montajı

1) İplik çardağı ünitesi grubunu monte edin ve onu

makine tablasındaki deliğe geçirin.

2) İplik çardağını sabitlemek için kilit somununu 1

sıkın.

3) Tavan kabloları için, güç kablosunu masura des-

tek çubuğunun 2içinden geçirin.

4-12. Kuş yuvası önleme (CB) tipi dikiş makinesinin montajı

(makine tablasının alt yüzeyi)

106107

291

(mm)

233

1) Makine tablasının alt yüzeyinde solenoid valfın

(grup) ve regülatörün (grup) tespit vidalarının konumlarındaki noktaları delin.

Ayrıca, orijinal JUKI tablasında tığla delikler açılır.

2) Solenoid valfı (grup) 1 dikiş makinesiyle aksesu-

ar olarak verilen ağaç vidasıyla 2 takın.

3) Regülatörü (toplam grup) 3 dikiş makinesiyle

aksesuar olarak verilen ağaç vidasıyla 4 takın.

4) Regülatöre (toplam grup) 3 takılı ø6 ve ø8 hor-

tumlarını ilgili solenoid valara bağlayın.

5) Toz torbasını 5 toz torbası hortumunun 9 üst

ucuna geçirin ve dikiş makinesiyle aksesuar olarak verilen bant 6 ile sabitleyin.

ø 8

ø 4

6) Solenoid valf kordonunu (grup) 7 solenoid valfa

ve kordonun sıcak damgasına ayarlayın ve bağlayın. 6P konektörü !0 !1 elektrik kutusu içinde CM52 konektörüne bağlayın. (Bakınız “Kuş yuvası önleme cihazı kullanıldığı zaman, s. 10”.)

7) Sırasıyla makine kafasından gelen ø4 hava hortu-

munu solenoid valf kısmına ve ø8 hava hortumunu toz torbası emme ağzına bağlayın.

8) Solenoid valfı ve hava hortumunu aksesuar olarak

verilen çatal çiviyle 8 tabla üzerine sabitleyin.

1. Çatal çiviyi hava hortumu ezilmeyecek şekilde takın.

2. Çatal çivinin konumunu kordon ve hava hortumu tabladan sarkmayacak şekilde belirleyin.

9) Hava borusunu !2 bağlayın ve hava basıncını 0,6 Mpa değerine ayarlayın.

4-13. Yağlama (LZ-2290A-SS • A-SU (-7) )

UYARI:

1. Makinenin beklenmedik şekilde çalışmaya başlamasının neden olacağı kazaları önlemek için yağlama tamamlanmadan güç kablosunu prize takmayın.

2. Bir yangı veya tahriş olasılığını önlemek için, gözünüze veya vücudunuzun başka kısımlarına yağ bulaşırsa, bu kısımları derhal yıkayın.

3. Eğer yağ yanlışlıkla yutulursa, ishal veya kusma görülebilir. Yağı çocukların ulaşamayacağı bir yere koyun.

Dikiş makinesini kullanmadan önce kanca yağlaması için yağ tankına yağ doldurun.

1) Yağ deliği kapağını te verilen yağlayıcıyı kullanarak yağ tankını JUKI New Defrix Oil No. 1 ile doldurun.

2) Yağ tankını, yağ miktarı gösterge çubuğunun tepesinin 3 yağ miktarı gösterme penceresine 2 oyulmuş üst çizgi ile hizalandığı yere kadar yağla doldurun. Eğer aşırı miktarda yağ doldurulursa, yağ tankındaki havalandırma deliğinden akar veya doğru yağlama gerçekleşmez. Bu nedenle, dikkatli olun.

3) Dikiş makinesini kullandığınız zaman, yağ miktarı gösterge çubuğunun 3 üst ucu yağ miktarı gösterge penceresi 2 alt oyuk iş aret çizgisine kadar inerse tekrar yağ doldurun.

Üst oyuk işaret çizgisi

Alt oyuk işaret çizgisi

çıkarın ve makineyle birlik-

• Yeni veya uzun bir süre kullanılmamış bir dikiş makinesi kullandığınız zaman, alıştırma amacıyla makinenizi 3.000 ila 3.500 sti/min hızında çalıştırın.

• Kanca yağlama yağı olarak, JUKI New Defrix Oil No. 1 (Parça No.: MDFRX1600C0) satın alın.

– 13 –

– 14 –

4-14. Test çalıştırması

(1) Gücü açın

UYARI:

• Güç kablosunu prize takmadan önce elektrik voltajını tekrar kontrol edin. .

• Güç anahtarının kapalı olduğunu kontrol edin ve güç kablosunu prize takın.

• Toprak hattını mutlaka bağlayın.

• Gücü açar açmaz alarm düdüğünün sürekli çalması halinde, muhtemelen yanlış bir kablo bağlantısı vardır veya elektrik voltajı yanlıştır. Gücü kapatın.

1) İğne mili yukarı konumundayken, zikzak başlangıç noktası saptaması yapılır.

2) İğne mili yukarı konumunun dışındaki bir konumdayken:

Ekran görüntüsü aşağıdaki şekilde gösterildiği gibi olur. El çarkını döndürerek, iğne milini iğne yukarıda

konumuna getirin ve ekran görüntüsü bir sonraki şekildeki gibi değişir. Sonra iğne sola ve sağa hareket eder ve zikzak başlangıç noktası saptaması yapılır.

(2) Pedalın kullanımı

Pedal dört aşamalı olarak işler.

1) Düşük hızlı çalışma hafçe bastırın.

2) Yüksek hızlı çalışma daha fazla bastırın. (İlgili anahtarla otomatik ters beslemeli dikiş işlevi belirlenmişse, ters beslemeli dikiş tamamlandıktan sonra dikiş makinesinin yüksek hızlı çalışma moduna gireceğine dikkat edin.)

3) Pedalı tekrar nötr konumuna döndürün ve dikiş makinesinin işlemesi durur C. (İğne en yüksek / en alçak konumda durur.)

4) Pedalın arka kısmına kuvvetle bastırın ve iplik kesici çalışır E.

Pedalın arka kısmına hafçe bastırın ve bastırma

ayağı yukarı kalkar D. Pedalın arka kısmına daha fazla bastırın ve iplik kesici çalışır.

için pedalın ön tarafına

5. DİKİŞ ÖNCESİ HAZIRLIKLAR

5-1. İğnenin takılması

UYARI:

Dikiş makinesinin beklenmedik şekilde çalışmaya başlamasının neden olabileceği bedensel hasarlardan korunmak için, aşağıdaki işlere mutlaka gücü kapattıktan ve motorun durduğundan emin olduktan sonra başlayın.

5-2. Mekiğin çıkarılması

UYARI:

1) İğneyi en yüksek konuma yükseltmek için el çarkını elle döndürün.

2) İğne kıskacı vidasını 2 gevşetin. İğneyi 1, üstündeki uzun oyuk B tam size bakacak şekilde tutun.

3) İğneyi iğne mili deliğinin içine ok yönünde gidebildiği kadar derine sokun.

4) Vidayı 2 iyice sıkın.

5) İğne üstündeki uzun oyuğun B size doğru baktığını kontrol edin.

5-3. Masura ipliğinin sarılması

UYARI:

1) İğneyi en yüksek konuma yükseltmek için el çarkını elle döndürün.

2) Mekik mandalını 1 kaldırın ve mekiği çıkarın.

1) Masurayı girebildiği kadar bobin sarma miline 5 geçirin.

2) İplik çardağının sağ tarafına oturtulmuş makaradan çekilen masura ipliğini 1 den itibaren soldaki şekilde gösterilen sırayı izleyerek geçirin. Sonra, masura ipliğinin ucunu masuraya birkaç kez sarın.

3) Masura sarıcı ayarlama plakasına bastırın ve dikiş makinesini çalıştırın. Masura C yönünde döner ve iplik masuraya sarılır. Masura sarma mili 5 sarılma biter bitmez otomatik olarak durur.

4) Masurayı çıkarın ve masura ipliğini iplik kesme man dalıyla 8 kesin.

5) Masura ipliğinin sarılma miktarını ayarlamak için, tespit vidasını 7 gevşetin ve masura sarıcı ayarlama plakasını 6 A veya B yönünde kaydırın. Sonra tespit vidasını 7 sıkın.

A yönünde: Miktar azalır. B yönünde: Miktar artar.

A yönünde

– 15 –

– 16 –

6) Masura ipliğinin masura üstüne düzgün sarılmaması halinde, somunu 4 gevşetin ve iplik germe diskinin 2 yüksekliğini ayarlamak için masura ipliği gerilimini döndürün.

• Masura merkezinin iplik germe diskinin merkezi kadar yüksekte olması standarttır.

• İplik germe diskinin 2 konumunu, masuranın alt kısmında iplik sarılma miktarı çok fazla olduğu

zaman şekilde gösterilen A yönünde, masuranın üst kısmında iplik sarılma miktarı çok fazla olduğu zaman ise şekilde gösterilen B yönünde kaydırın.

Ayarlamadan sonra, somunu 4 sıkın.

(İplik geçirme)

7) Masura iplik sarıcısının gerilimini ayarlamak için iplik germe somununu 3 döndürün.

Not 1. Masuraya iplik sararken, masura ile iplik

2. Dikme işlemi yapılmadığı durumda masura

5-4. Mekiğin ve masuranın yerleştirilmesi

UYARI:

1) İğneyi en yüksek konuma yükseltmek için el çarkını elle döndürün.

2) İplik masuranın iplik ucundan yaklaşık 5 cm dışarı çekilmiş olarak masurayı sağ elinizle tutun ve onu şekilde gösterildiği gibi mekiğin içine yerleştirin.

Mekiğe şekilde numaralandırılan sırayla ipliği geçirin ve gösterilen yoldan dışarı çekin. Masura ipliği çekildiği zaman masura mekik içinde okla gösterilen yönde döner.

4) Mekik mandalını 1 kaldırın ve soldaki şekilde gösterildiği gibi iki parmağınızın arasında tutun.

5) Elinizi iç kanca kapağının altından sokarak, mekiği dikiş kancası şaftına girebildiği kadar geçirin. (Klik sesi duyulur.)

6) Mekik kancasını serbest bırakıp, kapanma konumunda sabit kalmasını sağlayın.

Mekiğin iplik deliğinin kullanımı

1) A deliğini esas olarak 2 kademeli zikzak dikiş ve sto zikzak dikiş dışındaki zikzak dikişler için kullanın.

2) B deliğini esas olarak 2 kademeli zikzak dikiş ve sto zikzak dikiş için kullanın.

3 2

germe diski 2 arasındaki iplik gergin durumdayken sarmaya başlayın.

ya iplik sararken, iplik vericinin (horozun) iplik yolundan gelen iğne ipliğini çıkarın ve masurayı kancadan çıkarın.

B deliği kullanılarak, (#50, #60 veya #80) gibi ince elyaı iplik ile iplik kesici kullanıldığı zaman, dikme işleminin başlangıcında birkaç ilmeğin atılmasının zor olduğu bir durum olabilir. Bu durumda, diğer deliği kullanın veya sağdan başlayarak dikin.

5-5. Makine kafasına iplik geçirme

UYARI:

LZ-2290A-7

iplik kesicili

LZ-2290A

iplik kesicisiz

Yardımcı iplik verici ile

1) İğneyi en yüksek konuma yükseltmek için el çarkını elle döndürün.

2) İpliği şekilde numaralandırılmış sırayla geçirin.

3) İpliği iğneden geçirdikten sonra yaklaşık 10 cm dışarıya çekin.

Yardımcı iplik vericisiz

5-6. Dikiş uzunluğunun ayarlanması

1) Dikiş uzunluğu kadranını 1 istenilen dikiş uzunlu-

ğuna tekabül eden numara makine koluna oyulmuş işaret noktasına A karşılık gelecek şekilde ok yönünde döndürün.

2) Dikiş uzunluğu kadranındaki numaralar mm cin sinden derecelendirilmiştir.

3) Ters besleme dikişi yapmak için, besleme mani velasını 2 aşağı bastırın. Dikiş makinesi besleme manivelasını aşağı basılı tuttuğunuz müddetçe ters besleme dikişi yapar. Besleme manivelasını serbest bıraktığınız zaman, manivela başlangıç konumuna döner ve dikiş makinesi normal dikiş yönünde çalışır.

İpliği bir kez döndürün.

5-7. Yoğun dikişin ayarlanması

Dikiş uzunluğu dikme işleminin başında veya sonunda

Maksimum besleme miktarı verilen ölçeğe uygun olarak (besleme transport dişlisi:

22581508) ±2 ayarlanabilir. Ölçek (besleme transport dişlisi: 22540009) değiştirilerek maksimum +5 ila -4 aralığına kadar ayarlama yapılabilir.

4) Kadrandaki derecelendirmelerin sadece referans olduğuna dikkat edin. Yoğun dikişi ilen bitirilmiş dikiş yerine bakarak ayarlayın.

azaltılabilir. Bu özellik sağlamlaştırma dikişi için kullanılır.

1) Yoğun dikiş ayarlama kadranını 3 ok işareti yönünde döndürün ve istenilen numarayı makine koluna oyulmuş nokta işaretine B hizalayın.

2) Kadrandaki numaralar mm birimine göre derecelendirilmiştir.

3) Yoğun dikiş ayarlama kadranını 3 ters besleme dikiş uzunluğunu azaltmak için + yönünde döndürün.

Örnek: Dikiş uzunluğu kadranı 1 +2 kademesi ile

kullanıldığı zaman, yoğun dikiş ayarlama kadranının 3 maksimum ayarlama değeri -2 olur. (-2 ila +2 aralığında ayarlama yapmak mümkündür.)

– 17 –

– 18 –

6. İŞLETİM PANELİNİN KULLANIMI

6-1. Kısımların adları ve işlevleri

1 4 5

Yeniden dikiş anahtarı

Öğretme anahtarı

İğne yukarı/aşağı karşılama anahtarı

Ekran değiştirme anahtarı

Dikme başlangıcında ters beslemeli dikiş var/yok

anahtarı

Dikme sonunda ters beslemeli dikiş var/yok anah-

tarı

Malzeme kenarı sensörü anahtarı

Tek adımda otomatik dikiş anahtarı

Otomatik iplik kesme var/yok anahtarı

İplik kesmeyi yasaklama anahtarı

Arka aydınlatma anahtarı

Sıfırlama anahtarı

Bilgi anahtarı

+ anahtarı

– anahtarı

Sayaç/hız değiştirme anahtarı

Genel amaçlı anahtar

Güç gösterge lambası

!1 !2 !4 !5

!6!3!0

Anahtar Tanımlama

Yeniden dikiş anahtarı Bu anahtar program dikişi adımı sırasında masura ipliği bit-

tiği zaman masura ipliği yenilendikten sonra dikişe kaldığı adımdan devam etmek için kullanılır.

Öğretme anahtarı Bu anahtar ilmek (dikiş) sayısı ayarını ilen dikilmiş olan

ilmek sayısı değeriyle ayarlamak içindir.

İğne yukarı/aşağı karşıla-

ma anahtarı

Ekran değiştirme anahtarı Bu anahtarla ekran görünümü değiştirilir.

Dikme başlangıcında ters

beslemeli dikiş var/yok anahtarı

Dikme sonunda ters besle-

meli dikiş var/yok anahtarı

Bu anahtar iğne yukarı/aşağı karşılama dikişi yapmak içindir. (İğne yukarı/aşağı karşılama dikişi ve tek dikiş karşılama dikişi işlev ayarı No. 22 ile karşılıklı olarak değiştirilebilir.)

Bu anahtar dikme başlangıcında otomatik ters besleme dikişini açmak/kapamak içindir.

* Bu anahtar otomatik ters besleme dikişi cihazı bulunma

yan dikiş makinelerinde kullanılamaz. Bu anahtar dikme sonunda otomatik ters besleme dikişini açmak/kapamak içindir.

* Bu anahtar otomatik ters besleme dikişi cihazı bulunma-

yan dikiş makinelerinde kullanılamaz.

Anahtar Tanımlama

Kenar sensörü anahtarı Dikiş makinesi malzeme kenar sensörü (malzeme sonu

sensörü) ile donatılmışsa, malzeme kenar sensörünün kullanılıp kullanılmayacağını seçer.

Tek adımda otomatik dikiş

anahtarı

Otomatik iplik kesme var/

yok anahtarı

İplik kesmeyi yasaklama

anahtarı

Arka aydınlatma anahtarı Bu anahtar, LCD’nin arka aydınlatmasının işleyişini AÇIK ve

Bu anahtara basıldığında, malzeme kenar sensörü malzemenin kenarını algılayana kadar ya da ayarlanan ilmek sayısına ulaşılana kadar dikiş makinesi otomatik olarak çalışır. Bu anahtar, malzeme kenar sensörü malzemenin kenarını algıladığında ya da ayarlanan ilmek sayısına ulaşıldığında ipliği otomatik olarak kesmek için kullanılır. * Questo interruttore non può essere usato con la macchina

per cucire che non è dotata del dispositivo automatico di

taglio del lo. Questo interruttore proibisce tutti i tagli del lo. * Questo interruttore non può essere usato con la macchina

per cucire che non è dotata del dispositivo automatico di

taglio del lo.

KAPALI konumları arasında değiştirmek için kullanılır.

Sıfırlama anahtarı Bu anahtar, masura ipliği sayacının veya dikiş sayacının

değerini ayar değerine sıfırlamak için kullanılır. Bu anahtar, iplik kesmeden sonra etkinleştirilir.

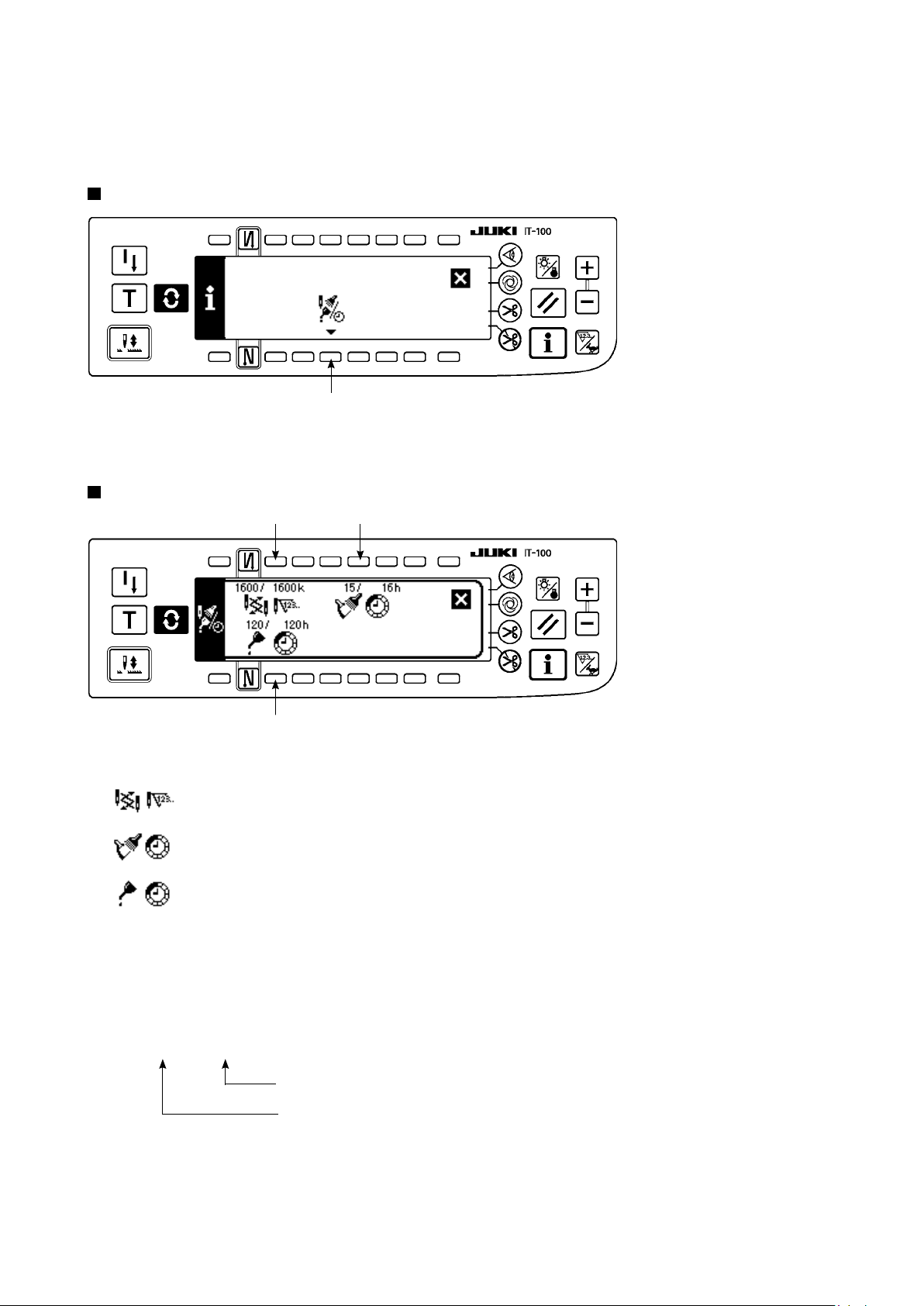

Bilgi anahtarı Bu anahtar, bilgi işlev ekranı (dikiş genel veri modu, işlev

ayar modu, iletişim modu, sürüm ekranı vb.) ve normal dikiş ekranı arasında geçiş yapmayı sağlar. Bu anahtar, iplik kesmeden sonra etkinleştirilir.

+ anahtarı Bu anahtar, masura ipliği sayacının veya parça sayacının

ayar değerini ayarlama sırasında artırmak için kullanılır. Bu anahtarın iplik kesmeden sonra etkinleştiği unutulmamalıdır.

– anahtarı Bu anahtar, masura iplik sayacının veya parça sayacının

ayar değerini ayarlama sırasında azaltmak için kullanılır. Bu anahtarın iplik kesmeden sonra etkinleştiği unutulmamalıdır.

Sayaç/hız değiştirme anah-

tarı

Genel amaçlı anahtar Bu anahtar ekrana bağlı olarak farklı işlevlere sahiptir.

Bu anahtar sayaç ekranı ve maksimum dikiş hızı sınırlandırma ekranı arasında geçiş yapmak için kullanılır.

– 19 –

– 20 –

6-2. Desen ayarlamadan önce

UYARI:

Bastırma ayağı, plaka, vs gibi ölçekleri değiştirirken iğne ve ölçekler arasında 0,5 mm veya daha fazla bir açıklık bırakın. Bu açıklık belirtilen değerden az olursa, iğnenin kırılması veya benzeri tehlikeler oluşur.

(1) Zikzak genişliğinin sınırlanması

Maksimum zikzak genişliği sınırlama değeri belirleme prosedürünün değiştirilmesi

• Maksimum zikzak genişliği ölçeğe göre sınırlandırılabilir.

• İki türlü maksimum zikzak genişliği sınırlaması vardır. (1) Merkezde simetrik olan zikzak genişliği (2) Sol/sağ konumların belirlenmesi

Güç açıldığı zaman maksimum zikzak genişliği sınırlaması ve dikiş temel hattı referansı görüntülenir.

Maksimum zikzak genişliği sınırlama değeri (Sol/sağ konumların belirlenmesi halinde ekran değişir.)

1：

Dikiş temel hattı referansı

2：

Maksimum zikzak genişliği sınırlama değeri ve dikiş temel hattı referansı açma/kapama ile yapılabilir.

0.5

1) Anahtara 1 basın.

0.5

2) Anahtara 2 basın.

3) Soldaki resimde merkezde simetrik olan zikzak genişliği modu gösterilmektedir.

Anahtara 3 her basıl-

dığında, sırayla sol/sağ konumları belirleme ve merkezde simetrik olan zikzak genişliği modları arasında geçiş yapılabilir.

⇔

(1) Merkezde simetrik olan zikzak genişliği

(2) Sol/sağ konumların belirlenmesi

Maksimum zikzak genişliği sınırlama

değerinin ayarlanması

Kullanılan ölçeğe göre önceki sayfadaki 1) ila 3) sırasıyla zikzak genişliği sınırlamasının merkezde simetrik mi, yoksa sol/sağ konumların sınırlanması mı olacağını belirleyin.

Merkezde simetrik olan zikzak genişliği sınırlaması

0.0 0.0

Maksimum zikzak genişliği sınırlama değeri

8.0

L = -3.3

Ayar yeri

Sol/sağ konumların sınırlanması

Maksimum zikzak genişliği sınırlama değeri

8.0

R = +4.7 Ayar yeri

–4.0 +4.0

(A) Merkezde simetrik olan zikzak genişliği durumu

(B) Sol/sağ konumları belirleme durumu

–3.3 +4.7

Zikzak

sınırlama alanı

1) Anahtarda 4 +/-’ ye basın ve sınırlama değerini ayarlayın.

Örnekteki durum için, değeri 8,0’a ayarlayın.

2) Anahtara 1 basın ve ekran önceki görünüme döner.

Sol taraf konumu sınırlamasının değiştirilmesi

1) Anahtarda

+/-’ ye basın

ve sol taraf sınırlama değerini ayarlayın.

Örnekteki durum için, değeri

-3,3’e ayarlayın.

Sağ taraf konumu sınırlamasının değiştirilmesi

2) Anahtarda

+/-’ ye basın

ve sağ taraf sınırlama değerini ayarlayın.

Örnekteki durum için, değeri +4,7’ye ayarlayın.

3) Anahtara 1 basın ve ekran önceki görünüme döner.

– 21 –

– 22 –

(2) Dikiş temel hattı referansının ayarlanması

• Dikiş temel hattı referans konumu sola, merkeze ve sağa ayarlanabilir.

Sol dikiş temel

hattı referansı

Ayarlama şekli

0.0 0.0 0.0

Merkez dikiş temel

hattı referansı

Sağ dikiş temel

hattı referansı

1) Anahtara 1 basın.

2) Anahtara 2 basın.

3) Soldaki şekil merkez dikiş temel hattı referansını göstermektedir.

Anahtara 3 her basıldığında, sırasıyla sol dikiş temel

hattı, sağ dikiş temel hattı ve merkez dikiş temel hattı referansına geçilip, ayarlanır.

4) Anahtara 1 basın ve ekran önceki görünüme

döner.

Sol dikiş temel

hattı referansı

Merkez dikiş temel

hattı referansı

Sağ dikiş temel

hattı referansı

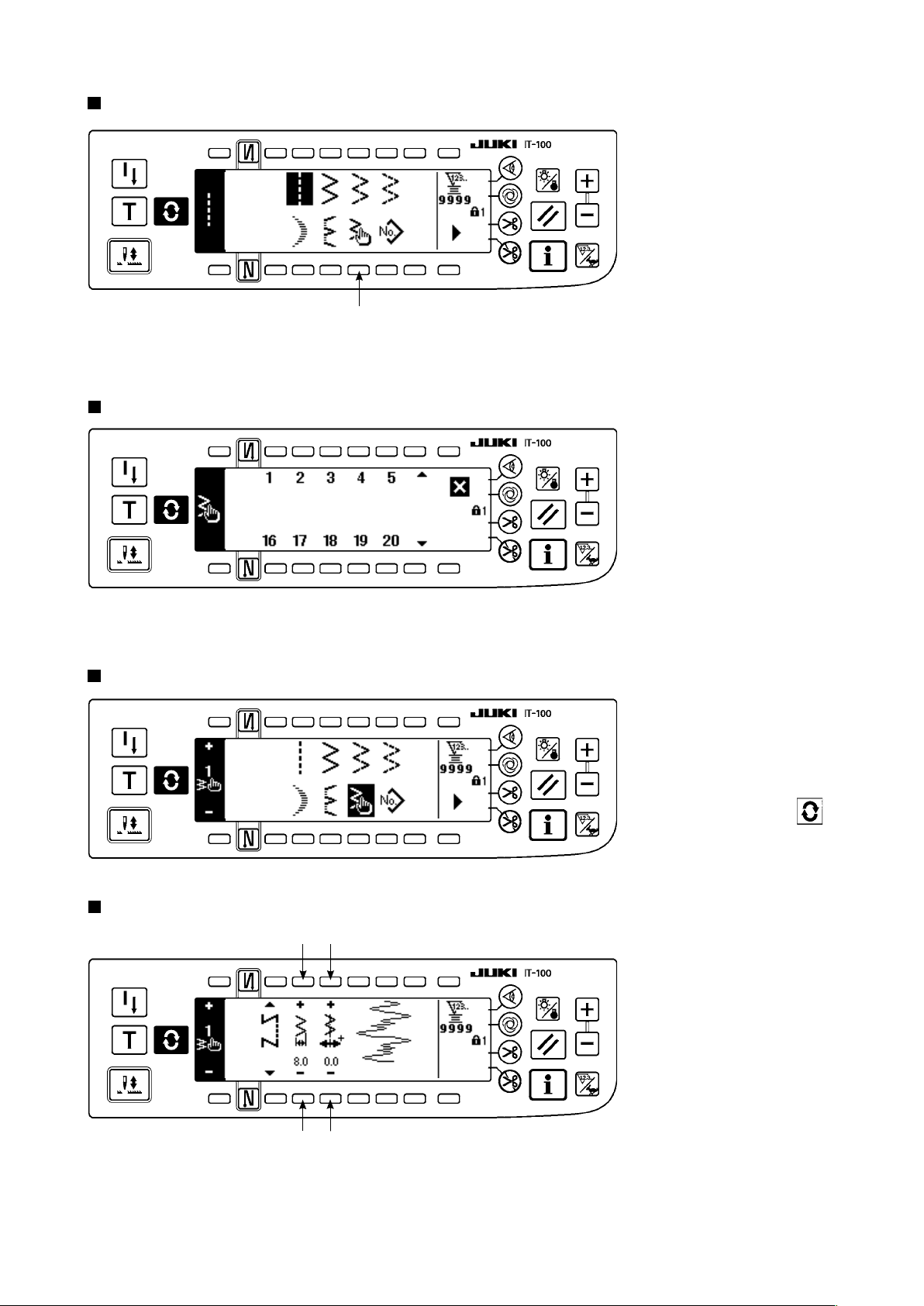

6-3. Ana ekran

Güç kaynağını açtıktan sonra göreceğiniz ekran, güç kaynağının en son kapatıldığı sıradaki ekran olur.

anahtarına her basıldığında, ekran aşağıdaki gibi değişir:

Örnek) Ters beslemeli dikişle 2 kademeli zikzak dikişi (Ekran görüntüsünün içeriği ayar değerlerine bağlı ola-

rak değişir.)

Dikiş biçimi listesi ilk ekranı

Herhangi bir biçim seçimi yapılır.

Basın .

* Serbest dikiş genel dikiş

anlamındadır.

Dikiş biçimi listesi ikinci ekranı

Dikiş biçimi ayar ekranı

Zikzak genişliği, dikiş temel hattının konumu, vs ayarlaması yapılır.

Basın s.

Basın t .

Basın .

Ters besleme dikişi ayar ekranı

Yoğunlaştırma türü. dikiş (ilmek) sayısı, vs ayarlaması yapılır.

Basın .

Dikiş biçimi listesi ekranı haricindeki bir ekranda anahtarına yaklaşık üç saniye

basıldığı zaman, ekran görünümü doğrudan dikiş biçimi listesi ekranına dönüşür.

– 23 –

– 24 –

6-4. Her ekranda görünen piktogramların listesi

Dikiş biçimi listesi ilk ekranı

Düz dikiş

Fisto Özel Desen

Dikiş biçimi listesi ikinci ekranı

2 kademeli zikzak dikiş

Gizli dikiş

Devamlı dikiş

3 kademeli zikzak dikiş

4 kademeli zikzak dikiş

Çevrim dikişi

Fisto seçme açılan ekranı

Sağa standart Sağa hilal

Sola eşit 12 dikiş Sola eşit 24 dikiş Sola standart Sola hilal

Sağa eşit 12 dikiş Sağa eşit 24 dikiş

Gizli dikiş seçme açılan ekranı

Sola gizli dikiş Sağa gizli dikiş

Özel desen seçme açılan ekranı

Devamlı dikiş seçme açılan ekranı

Çevrim dikişi seçme açılan ekranı

Yeni özel desen oluşturma

Yeni devamlı dikiş oluşturma

Yeni çevrim dikişi oluşturma

Teslimat sırasında anahtar kilidi düzeyi “1”e ayarlanmıştır ve yeni oluşturma piktogramları görüntülenmez. Her bir kipte yeni oluşturma yapılırken, anahtar kilidi düzeyini “0” olarak değiştirin. (6-15. Bilgi’nin (1) Ortak dikiş verilerinin ortak dikiş verileri ayarı ikinci ekranına bakın.) Ayrıca, teslimat sırasında desen No. Gösterimi sadece “1”dir.

– 25 –

– 26 –

Düz dikiş dikme biçimi ayar ekranı

Dikme türü

Serbest dikiş

Programlı dikiş

Bindirme dikiş

Dikiş temel hattı konumu

Desen kaydı

-5,0

ila

5,0

2 kademeli zikzak dikiş/3 kademeli zikzak dikiş/4 kademeli zikzak dikiş dikme biçimi ayarlama ekranı

Dikme türü

Serbest dikiş

Programlı dikiş

Zikzak genişliği

ila

10,0

Dikiş temel hattı konumu

-5,0

ila

5,0

Dikmeye başlama konumu

İsteğe bağlı

Sağ

Dikmeyi bitirme konumu

Desen kaydı

İsteğe bağlı

Sağ

Bindirme dikiş

Sol Sol

Fisto dikme biçimi ayar ekranı

Dikme türü

Serbest dikiş

Programlı dikiş

Zikzak genişliği

ila

10,0

Dikiş temel hattı konumu

-5,0

ila

5,0

Dikmeye başlama konumu Dip・Tepe

Dip

Tepe

Dikmeyi bitirme konumu Sağ・Sol

İsteğe bağlı

Durma konumu Dip・Tepe

Desen kaydı

İsteğe bağlı

Tepe

Bindirme dikiş

Sağ

Sol

Dip

* Dikmeyi bitirme konumu isteğe bağlı olduğu zaman, durma konumu görüntülenir.

– 27 –

– 28 –

Gizli dikiş dikme biçimi ayar ekranı

Dikme türü

Serbest dikiş

Programlı dikiş

Bindirme dikiş

Zikzak genişliği

ila

10,0

Dikiş temel hattı konumu

Dikiş (ilmek) sayısı

-5,0

ila

5,0

Desen kaydı

ila

250

Özel desen dikme biçimi ayar ekranı

Dikme türü

Serbest dikiş

Programlı dikiş

Zikzak genişliği

Dikiş temel hattı konumu

ila

10,0

-5,0

ila

5,0

Özel desen iğne girişi görüntüsü

Düzenleme ekranı görünümü

Desen kaydı Kopyalama ve silme ekranı

Desen kaydı

Bindirme dikiş

Kopyalama

Silme

Needle entry point insertion

Özel desen düzenleme ekranı

Adım

ila

500

Zikzak konumunu girme

-5,0

ila

5,0

Besleme yönü Normal

・

Ters

Normal

Ters

Özel desen iğne girişi görüntüsü

İğne giriş noktası bilgisini girme

İğne giriş noktası bilgisini silme

Son iğne girişini girme

Onaylama

Desen dikme biçimi ayar ekranı

Dikme biçimi

Dikme biçimi seçimi Düz dikiş 2 kademeli zikzak dikiş 3 kademeli zikzak dikiş 4 kademeli zikzak dikiş Fisto (8 tür) Gizli dikiş (Sağa ve Sola) Özel (1 ila 20)

Dikme türü

Serbest dikiş

Bindirme dikiş

Ekran görünümü içeriği biçime bağlıdır. Her biçime bakın.

Kopyalama ve silme ekranı

Kopyalama

Silme

– 29 –

– 30 –

Devamlı dikiş ayarlama ekranı

Zikzak genişliği

0,0

ila

10,0

Dikiş temel hattı konumu

-5,0

ila

5,0

Adım

ila

Desen No.

Dikiş (ilmek) sayısı

Düzenleme ekranı görünümü

Kopyalama ve silme ekranı

Kopyalama

Silme

Devamlı dikiş düzenleme ekranı

Adım

ila

Desen No.

ila

Dikme biçimi

Dikiş (ilmek) sayısı

(0 dikiş)

ila

500

* Dikme biçimi için, desende kaydedilmiş biçim görüntülenir. * İlmek sayısı “0” olarak ayarlanamaz. (Saptamayı engelleme düğmesi)

Onaylama

Çevrim dikişi ayarlama ekranı

Adım

Desen No.

Dikiş (ilmek) sayısı

Durma durumu

Bastırma ayağının konumu

Düzenleme ekranı görünümü

* Dikiş sayısı (0 dikiş) olduğu zaman durma durumu görüntülenmez.

* Bastırma ayağının konumu, otomatik kaldırıcıyla dikiş sayısının

dikiş) olması durumu dışında görüntülenir.

* Bastırma ayağı kaldırma zamanı bastırma ayağının konumu yukarıda

durma olduğu zaman görüntülenir.

Kopyalama ve silme ekranı

Kopyalama

Silme

Çevrim dikişi düzenleme ekranı

Adım

ila

No.

Desen

No.

ila

Devamlı

dikiş No.

ila

Dikiş (ilmek) sayısı

(0 dikiş)

ila

500

Durma durumu

İğnenin aşağıda durması

İplik kesme

İğnenin yukarıda durması

Bastırma ayağının konumu

Bastırma ayağının yukarıda durması

Bastırma ayağının aşağıda durması

Bastırma ayağı kaldırma zamanı

Onaylama

0,1

ila

99,9

* Dikiş sayısı (0 dikiş) olduğu zaman durma durumu görüntülenmez.

* Bastırma ayağının konumu, otomatik kaldırıcıyla dikiş sayısının

(0 dikiş) olması durumu dışında

görüntülenir.

* Bastırma ayağı kaldırma zamanı bastırma ayağının konumu yukarıda durma olduğu zaman görüntülenir.

– 31 –

– 32 –

Ters dikiş ayarlama ilk ekranı

Dikme başlangıcında ters dikiş var/yok

Dikme sonunda ters dikiş var/yok

Dikme başlangıcı

Tür

seçimi

Dikme sonu

Süreç A Süreç C Süreç D

0 ila 19

Süreç B

0 ila 19 0 ila 19 0 ila 19

Tür

seçimi

NormalNormal

Özel

2 noktalı

0 ila 19 0 ila 19 0 ila 19 0 ila 19

Özel

2 noktalı

Ters dikiş ayarlama ikinci ekranı (2-noktalı yoğunlaştırma)

Dikme başlangıcında genişlik ayarlaması

Dikme sonunda genişlik ayarlaması

0,0

ila

-5,0

0,0

ila

-5,0

Ters dikiş ayarlama ikinci ekranı (Yoğunlaştırma özel)

Dikme başlangıcında genişlik ayarlaması

10,0

0,0

ila

Dikme sonunda genişlik ayarlaması

0,0

ila

10,0

Dikme ortak verileri ayarlama ilk ekranı (Maksimum zikzak genişliği sınırlaması merkezde

ayarlandığı zaman)

Maksimum zikzak genişliği sınırlama prosedürü

Merkez

Maksimum zikzak genişliği sınırlama değeri

0,0

ila

10,0

Dikiş temel hattı referansı

Merkez

Sol

Sağ

Sol/Sağ

Maksimum zikzak genişliği sınırlama prosedürü “Sol/Sağ”a ayarlandığı zaman, maksimum zikzak

genişliği sınırlama değeri sol ve sağ olarak ayrı ayrı gösterilir.

– 33 –

Dikme ortak verileri ayarlama ilk ekranı (Maksimum zikzak genişliği sınırlama prosedürü

sol/sağ’a ayarlandığı zaman)

Maksimum zikzak genişliği sınırlama prosedürü

Sol/Sağ

Sol

konumun belirlenmesi

0,0

ila

10,0

Sağ konumun belirlenmesi

0,0

ila

10,0

Dikiş temel hattı referansı

Merkez

Sol

Sağ

Merkez

* Maksimum zikzak genişliği sınırlama prosedürü “Merkez”e ayarlandığı zaman, gösterilen maksimum

zikzak genişliği sınırlama değeri merkezde simetrik olan değerdir.

Dikme ortak verileri ayarlama ikinci ekranı

Ayna işlevi ayarı

1 desen İnterlok Açık Seviye 1 Göster

Yoğun özel dikiş temel hattı

Sayaç işlevi

Anahtar kilidi

Güç açıldığı zaman maksimum zikzak genişliği sınırlaması

Kapalı Gösterme Devamlı Sabit Kapalı

Seviye 2

– 34 –

6-5. Dikme deseninin ayarı

UYARI:

Zikzak desenini veya zikzak genişliğini değiştirdikten sonra dikişe başlamadan önce bastırma ayağını ve kullanılmakta olan ölçeği mutlaka kontrol edin. Bastırma ayağıyla dikiş yapıldığı veya ölçeğin zikzak genişliğine uymadığı durumlarda, iğne kırılması veya benzeri kazalar olma tehlikesi vardır.

(1) Zikzak deseninin seçilmesi

tuşuna basılınca, ikinci ekran görüntülenir.

：

tuşuna basılınca, ilk ekran görüntülenir.

：

Düz dikiş

Belirlenmiş desen

İlk ekran

İkinci ekran

2 kademeli zikzak

3 kademeli zikzak

4 kademeli zikzak

Desen dikişi

Özel desen

Gizli dikiş

Fisto

Devamlı dikiş

Çevrim dikişi

1) Ekran görünümü yukarıdaki şekildeki gibi olduğu zaman seçme anahtarıyla dikmek istediğiniz zikzak desenini seçin. Belirlenmiş desen A kısmında görüntülenir.

2) Fisto ve gizli dikiş için, biçimi bir sonraki ekranla seçin.

– 35 –

– 36 –

Belirlenmiş desen

Sola standart sto

Sola hilal sto

Sola eşit genişlikte 24 dikişli sto

Sola eşit genişlikte 12 dikişli sto

Fisto durumunda

1) Fisto tuşuna basın ve soldaki ekran görüntülenir.

Seçmek için istediğiniz desen anahtarına basın.

Sağa eşit genişlikte 12 dikişli sto

Sağa eşit genişlikte 24 dikişli sto

Sağa standart sto

Sağa hilal sto

2) Örnek olarak, hilal sto

tuşuna basın ve deseni belirlemek için soldaki ekran görüntülenir.

Belirlenmiş desen

Gizli dikiş durumunda

1) Gizli dikiş tuşuna basın ve soldaki ekran görüntülenir.

Seçmek için istediğiniz

desen anahtarına basın.

Sağa gizli dikiş

Sola gizli dikiş

2) Örnek olarak, sola gizli dikiş tuşuna basın ve deseni belirlemek için soldaki ekran görüntülenir.

6-6. Dikme biçiminin ayarlanması

• Zikzak genişliği “0” ila 10 mm arasında ayarlanabilir. (Ayar değeri maksimum zikzak genişliği sınırlaması

ile sınırlıdır.)

Dikiş temel hattı aşağıdaki gibi ayarlanabilir. Zikzak merkezi “0,0” iken, Sağ taraf: “+” Sol taraf: “–”.

•

(1) 2 kademeli zikzak, 3 kademeli zikzak ve 4 kademeli zikzak dikiş

Dikme biçimi listesi ilk ekranı

2 kademeli zikzak

1) Dikme biçimi listesi ilk ekranında 2 kademeli (3 kademeli veya 4 kademeli) zikzak dikişi seçin.

2) Seçilen biçim ters döndürülür ve ekranın sol ucunda görüntülenir.

3) Dikme biçimi ayar ekranını görüntülemek için tuşuna basın.

Dikiş biçimi ayar ekranı

3 kademeli zikzak

4 kademeli zikzak

4455667

Zikzak genişliğinin ayarlanması

Zikzak genişliğini 4 anahtarında +/– ile değiştirin.

Dikiş temel hattı konumunun ayarlanması

Dikiş temel hattı konu-

Dikmeye başlangıç konumunun ayarlanması

Dikmeye başlama konumunu 6 anahtarında

▲／▼

ile ayarlayın.

munu 5 anahtarında +/– ile değiştirin.

Dikme başlangıcı İsteğe bağlı Dikme başlangıcı Sağ Dikme başlangıcı, sol

Durma konumunun ayarlanması

Durma konumunu 7 anahtarında

▲／▼

ile ayarlayın.

Durma konumu, isteğe bağlı Durma konumu, sağ Durma konumu, sol

– 37 –

– 38 –

(2) Fisto dikişi

Dikme biçimi listesi ilk ekranı

Fisto seçme açılan ekranı

1) Dikme biçimi listesi ilk ekranında sto dikişini 1 seçin.

Sola standart

sto

Sağa standart

sto

Dikme biçimi listesi ilk ekranı

Sola hilal sto

Sağa hilal sto

Sola eşit genişlikte 24 dikişli sto

Sağa eşit genişlikte 24 dikişli sto

Sola eşit genişlikte 12 dikişli sto

2) Solda gösterilen ekranda seçilecek desenin anahtarına basın.

Sağa eşit genişlikte 12 dikişli sto

3) Seçilen biçim ters döndürülür ve ekranın sol ucunda görüntülenir.

Dikiş biçimi ayar ekranı

q w e r t

4) Dikme biçimi ayar ekranı-

nı görüntülemek için

tuşuna basın.

Zikzak genişliğinin ayarlanması

Zikzak genişliğini 1 anahtarında +/– ile değiştirin.

Dikiş temel hattı konumunun ayarlanması

Dikiş temel hattı konumunu

anahtarında +/– ile değişti-

rin.

Dikmeye başlangıç konumunun ayarlanması

Dikmeye başlama konumunu 3 anahtarında

Dikme başlangıcı, dip Dikme başlangıcı, tepe

Fistonun tepesinden ve dibinden başlama

●

Dikme

Dipten başlama

başlangıcı

İplik kesmeden

sonra iğnenin

konumu

Tepeden başlama

▲ / ▼

ile ayarlayın.

Normal olarak, sto dikmeye dipten başlama deseniyle başlar. Ancak, ayar değiştirilerek tepeden başlama seçilebilir.

Durma konumunun ayarlanması sağ/sol

Durma konumunu 4 anahtarında

Durma konumu, isteğe bağlı Durma konumu, sağ Durma konumu, sol

Durma konumunun ayarlanması

Durma konumunu 5 anahtarında

▲ / ▼

ile ayarlayın.

Durma konumu, isteğe bağlı Durma konumu, dip

– 39 –

– 40 –

(3) Gizli dikiş dikme

Dikme biçimi listesi ilk ekranı

Gizli dikiş seçme açılan ekranı

1) Dikme biçimi listesi ilk ekranında gizli dikiş dikmeyi seçin.

2) Solda gösterilen ekranda seçilecek desenin anahtarına basın.

Sola gizli dikiş

Dikiş biçimi ilk ekranı

Dikiş biçimi ayar ekranı

q w e

w eq

Sağa gizli dikiş

3) Seçilen biçim ters dön dürülür ve ekranın sol ucunda görüntülenir.

4) Dikme biçimi ayar ekranı-

nı görüntülemek için

tuşuna basın.

Zikzak genişliğinin ayarlanması

Zikzak genişliğini 1 anahtarında +/– ile değiştirin.

Dikiş temel hattı konumunun ayarlanması

Dikiş temel hattı konumunu 2 anahtarında +/– ile ayarlayın.

Dikiş sayısının değiştirilmesi

Dikiş sayısını anahtarla 3 değiştirin.

(4) Özel desen dikme

Dikme biçimi listesi ilk ekranı

Özel desen seçme açılan ekranı

1) Dikme biçimi listesi ilk ekranında özel deseni 1 seçin.

Dikme biçimi listesi ilk ekranı

2) Seçilecek özel desen nu marasına basın.

3) Seçilen biçim ters dön dürülür ve ekranın sol ucunda görüntülenir.

4) Dikme biçimi ayar ekranı-

nı görüntülemek için

tuşuna basın.

Dikiş biçimi ayar ekranı

q w

Zikzak genişliğinin ayarlanması

Zikzak genişliğini 1 anahtarında +/– ile ayarlayın.

Dikiş temel hattı konumunun ayarlanması

Dikiş temel hattı konumunu 2 anahtarında +/– ile değiştirin.

– 41 –

– 42 –

6-7. Ters beslemeli dikiş

OFF ON ON

Dikme

deseni

OFF OFF

Ters besleme dikişi ayar ekranı

OFF

ON ON

Ters beslemeli dikiş her bir zikzak deseni ile ayarlanabilir. Ters beslemeli dikiş etkin/etkisiz dikme başlangıcı anah-

tarında 1 ve dikme sonu anahtarında 2 ters beslemeli dikiş tuşuna basılarak ayarlanabilir. Ters beslemeli

dikişin etkin olması durumunda, ilgili ters beslemeli dikiş biçimleri görüntülenir. Etkisiz olması durumunda, biçim görüntülenmez.

Ters beslemeli dikiş için, standart yoğunlaştırma, 2 noktalı yoğunlaştırma ve özel yoğunlaştırma vardır.

(1) Standart yoğunlaştırma

Standart yoğunlaştırma seçilmiş zikzak deseninin iğne girişi ile aynı iğne girişinde ters beslemeli dikiş yapar.

Örnek) Dikme sonunda ters beslemeli dikiş

Zikzak deseni bölümü 3 kademeli zikzak dikiş

Standart yoğunlaştırma bölümü Süreç C: 4 defa ayarı

Örnek) 2 kademeli zikzak dikişinin serbest dikiş durumunda

1) Ters beslemeli dikiş ayar ekranını görüntülemek için tuşuna basın.

2) Yoğunlaştırma biçimini ve dikiş sayısını ayarlayın.

: Dikme başlangıcında yoğunlaştırma biçimini seçin.

: A sürecinin dikiş sayısını “+” ve “–” ile ayarlayın.

: B sürecinin dikiş sayısını “+” ve “–” ile ayarlayın.

: Dikme sonunda yoğunlaştırma biçimini seçin.

: C sürecinin dikiş sayısını “+” ve “–” ile ayarlayın.

: D sürecinin dikiş sayısını “+” ve “–” ile ayarlayın.

ve 4 bölümünü görüntüleyin: Standart yoğunlaştırma, 2 noktalı yoğunlaştırma ve özel yoğunlaştırma

(20 desen) arasında geçiş yapılır ve görüntülenir.

Ters besleme dikişi ayar (standart yoğunlaştırma) ekranı

qqwweerrtty

– 43 –

– 44 –

* Ters beslemeli dikiş ayarı için, zikzak desenine göre aşağıdaki iki tür metot vardır.

1) Düz dikiş, sto dikiş, gizli dikiş, özel ve devamlı dikiş durumunda, ters beslemeli dikişi dikiş sayısı ile ayarlayın.

Dikme başlangıcında ters beslemeli dikiş → A (normal yönde besleme): 0 ila 19 dikiş ayarlanabilir. B (ters yönde besleme): 0 ila 19 dikiş ayarlanabilir. Dikme sonunda ters beslemeli dikiş

C (ters yönde besleme): 0 ila 19 dikiş ayarlanabilir.

→

D (normal yönde besleme): 0 ila 19 dikiş ayarlanabilir.

…… ……… ………

……

2 3 5 6

* Düz dikiş durumundaki resimler şunlardır: 1 dikme başlangıcı ve 4 dikme sonu .

2) 2 kademeli zikzak, 3 kademeli zikzak ve 4 kademeli zikzak durumunda, ters beslemeli dikişi zikzak deseni nin tekrarlama sayısıyla ayarlayın. Zikzak deseni zikzak dönüş noktaları arasındaki mesafe anlamındadır.

Dikme başlangıcında ters beslemeli dikiş → A (normal yönde besleme): 0 ila 19 tekrar sayısı ayarlanabilir. B (ters yönde besleme): 0 ila 19 tekrar sayısı ayarlanabilir. Dikme sonunda ters beslemeli dikişd

C (ters yönde besleme): 0 ila 19 tekrar sayısı ayarlanabilir.

→

D (normal yönde besleme): 0 ila 19 tekrar sayısı ayarlanabilir.

1 defa

2 defa

2 kademeli zikzak dikiş 3 kademeli zikzak dikiş 4 kademeli zikzak dikiş

1 defa

2 defa

1 defa

2 defa

… … …

…

(2) 2 noktalı yoğunlaştırma

2 noktalı yoğunlaştırma seçilmiş zikzak deseninin mevcut iğne girişi ile bir sonraki iğne girişi arasındaki iki noktanın ters beslemeli dikilmesini gerçekleştirir. İki nokta arasındaki genişlik “–” yönünde ayarlanabilir.

Örnek) Dikme sonunda ters beslemeli dikiş

2 3 5 6

Zikzak deseni bölümü 3 kademeli zikzak dikiş

2 noktalı yoğunlaştırma bölümü Süreç C: 4 dikiş ayarı

Denkleştirme “–” yönünde yapılabilir. (Şekildeki durumda, bu genişlik sol tarafta daralır.)

ek) 2 kademeli zikzak dikişini

Örn

n serbest dikiş durumunda

1) Ters beslemeli dikiş ayar ekranını görüntülemek için tuşuna basın.

2) Yoğunlaştırma biçimini ve dikiş sayısını ilk ekranda ayarlayın. : Dikme başlangıcında yoğunlaştırma biçimini seçin.

: A sürecinin dikiş sayısını “+” ve “–” ile ayarlayın. 0 ila 19 dikiş ayarlanabilir.

: B sürecinin dikiş sayısını “+” ve “–” ile ayarlayın. 0 ila 19 dikiş ayarlanabilir.

: Dikme sonunda yoğunlaştırma biçimini seçin.

: C sürecinin dikiş sayısını “+” ve “–” ile ayarlayın. 0 ila 19 dikiş ayarlanabilir.

: D sürecinin dikiş sayısını “+” ve “–” ile ayarlayın. 0 ila 19 dikiş ayarlanabilir.

ve 4 bölümünü görüntüleyin: Standart yoğunlaştırma, 2 noktalı yoğunlaştırma ve özel yoğunlaştırma

(20 desen) arasında geçiş yapılır ve görüntülenir.

3) 2 noktalı yoğunlaştırma genişliği ayarlamasını ikinci ekranda yapın. (Genişlik maksimum -5 mm’ye kadar

daraltılabilir.)

: 2 noktalı yoğunlaştırma genişliği ayarlamasını dikme başlangıcında yapın.

: 2 noktalı yoğunlaştırma genişliği ayarlamasını dikme sonunda yapın..

* 2 noktalı yoğunlaştırma genişliği ayarlaması ters beslemeli dikiş yapılırken ilk iğne girişi konumundan bir

sonraki iğne girişi konumuna kadar olan genişliği daraltabilir. (Ayar değeri “0” iken, denkleştirme yoktur.)

* Genişlik ayarlaması yapıldığı zaman, 2 nokta arasındaki genişlik daraltılabilir ve ipliğin saçaklanması azalır.

Ters beslemeli dikiş ayarlamasının ilk ekranı (2 noktalı yoğunlaştırma)

qqwweerrtty

İkinci ekranı görüntülemek için tuşuna basın.

Ters beslemeli dikiş ayarlamasının ikinci ekranı (2 noktalı yoğunlaştırma)

u i

İlk ekranı görüntülemek için tuşuna basın.

– 45 –

– 46 –

(3) Özel yoğunlaştırma

Özel yoğunlaştırma sisteme girilmiş isteğe bağlı iğne giriş noktası ile ters beslemeli dikiş yapar.

1) Yoğunlaştırma biçimini ilk ekranda seçin.

2) Özel desenli yoğunlaştırma genişliği ayarlamasını ikinci ekranda yapın.

* Sisteme girilmiş özel yoğunlaştırma genişliğini normal dikiş yönü için olandan farklı olarak kendiniz ayarla-

* Genişlik ayarlamasıyla, iğne girişi gerçekte sisteme girilmiş bulunan iğne giriş konumundan farklı olur.

: Dikme başlangıcında yoğunlaştırma biçimini seçin.

: Dikme sonunda yoğunlaştırma biçimini seçin.

: İğne giriş konumu görüntülenir.

2, 4

: Özel desenli yoğunlaştırma genişliği ayarlamasını dikiş başlangıcında yapın.

: Özel desenli yoğunlaştırma genişliği ayarlamasını dikiş sonunda yapın.

yın. Genişliği maksimum zikzak genişliği sınırlama aralığı içinde ayarlayın.

Ters beslemeli dikiş ayarlamasının ilk ekranı (özel yoğunlaştırma)

q w e

q e

Ekran görünümünü düzenleme ekranına dönüştürmek için tuşuna basın.

* Düzenleme prosedürü için “6-10. Özel yoğunlaştırma” bölümüne bakınız.

İkinci ekranı görüntülemek için tuşuna basın.

Ters beslemeli dikiş ayarlamasının ikinci ekranı (özel yoğunlaştırma)

t y

İlk ekranı görüntülemek için tuşuna basın.

(4) Her bir biçimde ters beslemeli dikiş karşılaştırma tablosu

Düz dikiş

2 kademeli zikzak dikiş

3 kademeli zikzak dikiş

4 kademeli zikzak dikiş

Standart yoğunlaştırma

Dikme başlangıcı

Dikme sonu

2 noktalı yoğunlaştırma

Dikme başlangıcı

Dikme sonu

Özel yoğunlaştırma

Dikme başlangıcı

Dikme sonu

Fisto

Gizli dikiş

Özel

Devamlı dikiş

– 47 –

– 48 –

6-8. Dikme türünün seçimi

Anahtar kilidinin standart çıkış düzeyi “1”dir. Anahtar kilidi düzeyi “0”dan farklı bir durumda olduğu zaman, aşağıdaki işlemi yapmak için bu düzeyi mutlaka “0” olarak değiştirin.

Örnek) 2 kademeli zikzak

Dikiş biçimi ayar ekranı

(1) Bindirme dikişi

Bindirme dikişi ayarlama ekranı

w e r t

Serbest dikiş , bindirme diki-

şi ve programlı dikiş

arasından dikiş türünü seçin. Bu türü seçmek için dikme biçimi ayar ekranı anahtarına

basın.

w e r t

1) Dikme biçimi ayarlama ekranında 1 ile bindirme dikişini gösteren simgesini seçin.

2) Bindirme dikişi ayarlama ekranını görüntülemek için

3) Bindirme dikişi ayarlama ekranında ilgili süreçlerin dikiş sayısını ve süreç sayısını ayarlayın

: A sürecinin dikiş sayısını “+” ve “–” ile ayarlayın. A bölümünün dikiş sayısı için 0 ila 19 dikiş

ayarlanabilir.

: B sürecinin dikiş sayısını “+” ve “–” ile ayarlayın. B bölümünün dikiş sayısı için 0 ila 19 dikiş

ayarlanabilir.

: C sürecinin dikiş sayısını “+” ve “–” ile ayarlayın. C bölümünün dikiş sayısı için 0 ila 19 dikiş

ayarlanabilir.

: Süreç sayısını “+” ve “–” ile ayarlayın. Süreç sayısı için 0 ila 9 defa tekrar ayarlanabilir.

4) Pedalın ön kısmına bastırılarak, dikiş makinesi normal ve ters besleme dikişini belirlenmiş sayı kadar tek

rarlar, otomatik iplik kesme yapar ve durur.

* Dikiş makinesini bütün süreçler tamamlandıktan sonra iplik kesme yapmadan iğne yukarıda konumunda

durdurmak isterseniz iplik kesme yasaklama anahtarını açık konumuna getirin.

* İplik kesme her tek adımda dikme ve süreç sonu durumunda yapılır. Tek adımda dikme kapatılamaz.

tuşuna basın.

(2) Programlı dikiş

Programlı dikiş

Programlı dikiş sabit boyutlu dikiş sürecini 20 adıma kadar programlayabilir ve her bir adım için dikiş sayısını 500 dikişe kadar ayarlayabilir. * Programlı dikiş için, desen kaydı yapılamaz.

Örnek) 2 kademeli zikzak

Dikiş biçimi ayar ekranı

Programlı dikiş seçim ekranı

10 adımdan fazlası durumunda tuşuna basın ve “11” ila “20” için programlı dikiş seçme ekranı görüntülenir.

tuşuna basın ve ekran görünümü “01” ila “10” için programlı dikiş seçme

ekranına dönüşür.

1) Dikme biçimi ayarlama ekranında 1 ile programlı

dikişi gösteren simgesini seçin.

2) Programlı dikiş ayarlama ekranını görüntülemek

için tuşuna basın.

3) Programlı dikiş ayarlama ekranında her bir adım için dikiş sayısı görüntülenir.

Her bir adımın ilgili

anahtarına basın ve ekran görünümü programlı dikiş düzenleme ekranına dönüşür.

Otomatik iplik kesme seçildiği zaman, son adımda “0” görüntülenmez. Adım sayısını arttırırken, otomatik iplik kesmeyi serbest bıraktıktan sonra bir sonraki adıma ilerleyin.

Programlı dikiş düzenleme ekranı

e r

Programlı dikiş düzenleme ekranında her bir adım için dikiş sayısını ayarlayın.

5) Tüm adımların ayarlaması tamamlandığı zaman, son adımda otomatik iplik kesmeyi 6 seçin veya bir son-

Son adım “20” olduğu zaman, bir sonraki adımda “0” dikişe ayarlamak gerekli değildir.

6) Ayarlama tamamlandığı zaman, ayar içeriklerini kesinleştirmek için tuşuna basın.

: Adımı “+” ve “–” ile ayarlayın. 20 kadar adım ayarlanabilir.

: Dikiş sayısını “+” ve “–” ile ayarlayın. Dikiş sayısı 500’e kadar ayarlanabilir.

raki adım olarak “0” dikiş ayarlayın.

tuşuna basmadan güç kaynağı kapatıldığı zaman, girilen veriler önceki verilere geri

döner. Verileri kesinleştirmek istediğiniz zaman, mutlaka tuşuna basın.

– 49 –

– 50 –

Tek adımda otomatik dikiş

Tek adımda otomatik dikiş her adımla ayarlanabilir.

1) Programlı dikiş düzenleme ekranında, tek adımda otomatik dikmeyi seçmek için tek adımda otomatik dikme anahtarına 5 basın. (Seçilmiş durumdayken, anahtarın 5 yanında bir işaret görüntülenir.)

2) Tek adımda otomatik dikişin seçilmiş olduğu adımda, dikiş makinesi, makinenin çalışmaya başlamasından o adımın dikiş sayısına ulaşılıncaya kadar otomatik olarak dikmeye devam eder.

Öğretme

Öğretme ilen dikilmiş giriş sayısını girilen adımın dikiş sayısı olarak girebilir.

1) Programlı dikiş düzenleme ekranında anahtara

2) Adımın son dikişine ulaşıncaya kadar dikmek için pedalın ön kısmına bastırın. * Bu sırada, çarkı elle döndürerek veya iğne yukarı/aşağı denkleştirme anahtarını kullanarak dikiş sayısı

girişi yapılamaz.

3) Dikiş makinesini pedalı nötr konuma getirerek, durdurun ve dikilmiş olan dikiş sayısı 2 alanında görüntülenir.

4) 1 adımı bir sonraki adıma devam ettirin veya dikiş makinesine iplik kestirin. Sonra tamamlanan adım için

: Adımı “+” ile ayarlayın.

: Dikilmiş olan dikiş sayısı “+” ve “–” kullanılarak, elle düzeltilebilir.

dikiş sayısını girin.

Öğretme ekranı

basınca öğretme modu seçilir.

q w

6-9. Özel desen

Serbest iğne giriş konumu belirlenebilir ve isteğe bağlı zikzak deseni oluşturulabilir. 20 kadar desen oluşturulabilir ve her desende 500 kadar dikiş sayısı girilebilir.

(1) Özel desen ayarlaması

Dikme biçimi listesi ekranı

1) Dikme biçimi listesi ekra-

nında anahtarına 1 basın.

Özel desen seçme açılan ekranı

Dikme biçimi ayar ekranı

e r t

Özel desen seçme açılan ekranında kaydedilmiş desene karşılık gelen anahtara

basın.

e r t

3) Dikme biçimi ayar ekranını görüntülemek için tuşuna basın.

4) Özel desenin zikzak genişliği, dikiş temel hattı konumu, vs. dikme biçimi ayar ekranında ayarlanabilir.

: Serbest dikişi, bindirme dikişi veya programlı dikişi seçin.

: Zikzak genişliğini “+” ve “–” ile ayarlayın. (Girilen sol ve sağ konumlar referans alınarak, tamamı

büyütülebilir veya azaltılabilir.)

: Dikiş temel hattı konumunu “+” ve “–” ile ayarlayın.

: İğne giriş konumu görüntülenir.

(2) Yeni özel desen oluşturulması

Özel desen yeni oluşturulur.

Yeni oluşturma açılan ekranı

1) Yeni oluşturma açılan ekranını görüntülemek için özel desen seçme açılan ekranında simgesine basın.

2) Halen kaydedilmemiş olan numaralar seçin.

Burada tuşuna basıldığı zaman, desen oluşturulmadan ekran görünümü öncekine döner.

Oluşturulmuş numara seçilebilir durumdadır. Devam ederek, özel desenin düzenlemesini yapın.

tuşuna basıldığı zaman, yeni desen oluşturulur.

alanında gösterilir. Elde etmek istediğiniz numarayı “+” ve “–” ile

– 51 –

– 52 –

(3) Özel desen düzenlemesi

1) Özel desen düzenleme ekranına geçmek için dikme biçimi ayar ekranında anahtarına basın.

Özel desen düzenleme ekranı

u i o

u i

2) Özel desen düzenleme ekranında her bir adımın iğne giriş konumunu ve dikme yönünü ayarlayın

* Toplam dikiş sayısı 500 dikiş olduğu zaman bunu girmek mümkün değildir.

* Toplam dikiş sayısı “1” dikiş olduğu zaman bunu silmek mümkün değildir.

3) Ayarlama son adıma kadar tamamlandığı zaman, bir sonraki adıma ilerleyin, !3 tuşuna basın ve SON

işaretini koyun. * Son adımın dikiş sayısı 500 dikiş olduğu zaman, “SON” işaretini ayarlamak gerekli değildir.

4) Ayarlama tamamlandığı zaman, kesinleştirmek için tuşa basın.

: Adımı “+” ve “–” ile ayarlayın.

: Zikzak merkezinden iğne giriş noktası değerini “+” ve “–” ile ayarlayın. “+” değeri sağ tarafa ve “–”

değeri sol tarafa gelir.

: Besleme yönüyle normal yönü ve ters yönü seçin.

: İğne giriş konumu görüntülenir. (İğne giriş konumunun görünümünde, tüm konumlar normal yön ola-

rak görüntülenir.)

: Mevcut adıma bir dikiş için iğne giriş noktasını 0,0 girin. Sonra dikişler geriye doğru birer birer hare-

ket eder.

: Mevcut adımın iğne girişinin bir dikişini silin. Sonra dikişler ileri doğru birer birer hareket eder.

tuşuna basmadan güç kaynağı kapatıldığı zaman, girilen veriler önceki verilere geri

döner. Verileri kesinleştirmek istediğiniz zaman, mutlaka tuşuna basın.

Özel desenin besleme yönü ayarlamasında ters yön ayarlaması yapıldığı zaman, maksimum hız 1.100 sti/min ile sınırlanır.

(4) Özel desenin kaydedilmesi, kopyalanması ve silinmesi

Özel desenin kaydedilmesi, kopyalanması ve silinmesi açılan ekranı

q w e

Dikme biçimi ayar ekranında tuşuna basın ve özel desenin kaydedilmesi, kopyalanması ve silinmesi

ekranı açılır. Sonra özel desenin kaydedilmesi, kopyalanması ve silinmesi yapılabilir.

Desenin kaydedilmesi

○

Kaydetme açılan ekranı

1) Özel desenin kaydedilmesi, kopyalanması ve silinmesi açılan ekranında tuşuna 1 basın.

2) Kaydetme açılan ekranında kaydetmek istediğiniz desen numarasını

Burada tuşuna basıldığı zaman, desen kaydedilmeden ekran görünümü öncekine döner.

ile seçin

Kaydedildikten sonra, kaydedilen desen seçilebilir durumda olur.

○

1) Özel desenin kaydedilmesi, kopyalanması ve silinmesi açılan ekranında tuşuna 2 basın.

2) Kopyalama açılan ekranı görüntülenir.

Burada tuşuna basıldığı zaman, kopyalama yapılmadan ekran görünümü öncekine döner..

tuşuna basıldığı zaman, kaydetme gerçekleştirilir.

Kopyalama şekli

Kopyalama açılan ekranı

t y

: Özel desenin kopyalanacağı kaynağı “+” ve “–” ile seçin. (Sadece kaydedilmiş numarayı

seçmek mümkündür.)

: Özel desenin kopyalanacağı hedefi “+” ve “–” ile seçin. (Sadece kaydedilmemiş numarayı

seçmek mümkündür.)

3) tuşuna basıldığı zaman, kopyalama gerçekleştirilir.

Kopyalama yapıldığı zaman, kopyalama hede olarak seçilen numara seçilebilir durumda olur.

○

Silme şekli

Silme açılan ekranı

– 53 –

– 54 –

1) Silme açılan ekranını görüntülemek için kopyalama açılan ekranında ve silme açılan ekranında tuşuna 3 basın.

2) Silme açılan ekranında silmek istediğiniz desen numarasını seçin.

: Silinecek deseni “+” ve “

” ile seçin.

–

Burada

tuşuna basıldığı zaman, silme gerçekleştirilir.

tuşuna basıldığı zaman, silme yapılmadan ekran görünümü öncekine döner.

Veri silinince, öncekine dönmez tuşuna mutlaka verileri dikkatle kontrol ettikten sonra basın.

Kayıtlı öğelerin sayısı bir olduğu zaman, silme yapılamaz. Bunu silmek istediğiniz zaman, bir başka numara oluşturduktan sonra silme yapın. Desende kaydedilmiş özel desen silinemez.

6-10. Özel yoğunlaştırma

Özel yoğunlaştırma serbest iğne giriş konumunu belirleyerek, yoğunlaştırma yapabilir. Özel yoğunlaştırma desenleri 64 adıma kadar oluşturulabilir. Sırasıyla dikme başlangıcında ve dikme sonunda 20’ye kadar desen kaydedilebilir.

(1) Özel yoğunlaştırma ayarı

Ters besleme dikişi ayar (özel yoğunlaştırma) ekranı

q e

1) Ters beslemeli dikiş ayar ekranını görüntülemek içi tuşuna basın.

2) Ters beslemeli dikiş ekranında yoğunlaştırma biçimini seçin.

Standart yoğunlaştırma , 2 noktalı yoğunlaştırma ve özel yoğunlaştırmalar ila ara-

: Dikme başlangıcında yoğunlaştırma biçimini 1 ila 20 arasından seçin.

sında geçiş yapılır ve görüntüleme alanında görüntülenir

: Dikme sonunda yoğunlaştırma biçimini 1 ila 20 arasından seçin.

Standart yoğunlaştırma , 2 noktalı yoğunlaştırma ve özel yoğunlaştırmalar ila ara-

sında geçiş yapılır ve görüntüleme alanında görüntülenir.

ve 4 : Özel yoğunlaştırma seçilirken iğne giriş konumu görüntülenir.

(2) Özel yoğunlaştırma düzenleme

Özel yoğunlaştırma düzenleme ekranı

q w

1) Ters beslemeli dikiş ayar ekranını görüntülemek için tuşuna basın.

2) Özel yoğunlaştırma düzenleme ekranına geçmek için ters beslemeli dikiş ayarlama ekranında veya 2 tuşuna basın.

3) Özel yoğunlaştırma düzenleme ekranında her adım için iğne giriş konumunu ayarlayın.

* Toplam dikiş sayısı 64 dikiş olduğu zaman bunu girmek mümkün değildir.

* Toplam dikiş sayısı “1” dikiş olduğu zaman bunu silmek mümkün değildir.

4) Ayarlama son adıma kadar tamamlandığı zaman, bir sonraki adıma ilerleyin, 6 tuşuna basın ve SON

* Son adım 64 olduğu zaman, “SON” işaretini

5) Tüm giriş prosedürleri tamamlandığı zaman, kesinleştirmek için tuşuna basın.

: Adımı “+” ve “

: Zikzak merkezinden iğne giriş noktası değerini “+” ve “

değeri sol tarafa gelir.

: İğne giriş konumu görüntülenir.

: Mevcut adıma bir dikiş için iğne giriş noktasını 0,0 girin. Sonra dikişler geriye doğru birer birer

hareket eder.

: Mevcut adımın iğne girişinin bir dikişini silin. Sonra dikişler ileri doğru birer birer hareket eder.

işaretini koyun.

” tuşu ile ayarlayın.

–

r t

” ile ayarlayın. “+” değeri sağ tarafa ve “–”

–

ayarlamak gerekli değildir.

tuşuna 4

Ters besleme dikişi ayar ekranı

Örnek) 2 kademeli zikzak dikiş için dikme başlangıcında özel yoğunlaştırma genişliği 4 mm

İğne girişi

Giriş değeri

Özel yoğunlaştırma düzenleme ekran görünümünde liste verilerini girin.

Geriye doğru beslemeli dikiş 2. ekran görünümünde,

zaman, iğne girişiyle ilgili veri giriş değeri arttırılabilir/azaltılabilir.

dikiş

– 2.0 – 0.7 0.6 2.0 0.6 – 0.7 – 2.0 – 0.7 0.6 2.0 SON

dikiş

– 55 –

dikiş

üzerinde 4 mm olarak ayar yapın. 1 değiştiği

dikiş

10.

dikiş

11.

dikiş

– 56 –

tuşuna basmadan güç kaynağı kapatıldığı zaman, girilen veriler önceki verilere geri

döner. Verileri kesinleştirmek istediğiniz zaman, mutlaka tuşuna basın.

Özel yoğunlaştırma desenlerinin tümünün besleme yönü ters besleme yönüdür.

6-11. Desen dikişi

İlgili düz dikiş, 2 kademeli zikzak, 3 kademeli zikzak, 4 kademeli zikzak, sto, gizli dikiş ve özel biçimler desen içinde kaydedilebilir. Zikzak genişliği birbirinden farklı ve dikiş temel hattı konumları birbirinden farklı olan desenler arasında geçiş yapılabilir ve verileri yeniden ayarlamadan, desenler olarak kaydederek aynı zikzak biçimi durumunda bile kullanılabilirler. 99 desene kadar kayıt yapılabilir.

(1) Desen dikme ayarları

Örnek) Fisto dikme

Dikme biçimi listesinin ikinci ekranı

Desen seçme açılan ekranı

1) Dikme biçimi listesinin ikinci ekranında tuşu-

nu 1 seçin.

2) Desen seçme açılan ek ranında, kaydedilmiş dikmeye veya düzenlemek istediğiniz desene karşılık gelen anahtara 2 basın.

3) Dikme biçimi ayar ekranını görüntülemek için

tuşuna basın.

Dikme biçimi ayar ekranı

* İkinci ekran olduğu zaman,

4 görüntülenir.

4) Dikme biçimi ayar ekranında ilgili öğelerin ayarlaması yapılabilir.

Biçim

Düz

2 kademeli zikzak

3 kademeli zikzak

4 kademeli zikzak

Fisto

Gizli dikiş

Özel

: Kaydedilmiş desen No. “+” ve “–” ile seçilebilir.

: Desen biçimini seçin. Dikme biçimi seçilen desen numarası tarafından değiştirilebilir.

w e

Zikzak genişliği

－

○

Dikiş temel

hattı konumu

○

Dikmeye başlama

konumu

－

○

－

Durma konumu

－

○

－

Gizli dikişin dikiş

(ilmek) sayısı

－

○

－

Dikme biçimi değiştirildiği zaman, ilgili ayar verileri ilk değerlerine geri döner.

: Dikiş türünü seçin. Serbest dikiş ve bindirme dikiş seçilebilir.

(2) Desen dikişinin kaydedilmesi

Serbest dikiş ve bindirme dikiş sırasında kayıt yapmak mümkündür. Kaydetmek istediğiniz biçimi önceden dikme biçimi listesi ekranında seçin.

Örnek) Fisto dikme

Dikme biçimi ayar ekranı

1) Dikme biçimi ayar ekranını görüntülemek için

tuşuna basın.

2) Dikme biçimi ayar ekra nında yeni kayıt ekranını

açmak için tuşuna 1 basın.

– 57 –

– 58 –

Yeni kayıt açılan ekranı

3) Yeni kayıt açılan ekranında kaydetmek istediğiniz

desen numarasını 2 ile seçin.

Burada

dığı zaman, kayıt yapılmadan ekran görünümü öncekine döner.

Kayıt yapıldıktan sonra,

tuşuna basıldığı

zaman, kaydetme gerçekleştirilir.

kaydedilmiş desen seçilebilir durumda olur.

tuşuna basıl-

(3) Desen dikişinin kopyalanması ve silinmesi

Kopyalama ve silme açılan ekranını görüntülemek için dikme biçimi ayar ekranında tuşuna 5 basın. Sonra desen dikişinin kopyalanması ve silinmesi yapılabilir.

Kopyalama şekli

○

Kopyalama ve silme açılan ekranı

Kopyalama açılan ekranı

e r

1) Kopyalama açılan ekranını görüntülemek için kopyalama ve silme açılan

ekranında tuşuna 1

basın.

q w

2) Kopyalama açılan ekranında kopyalama kaynağının ve kopyalama hedenin desen numarasını ayarlayın.

e r

Burada tuşuna basıldığı zaman, kopyalama yapılmadan ekran görünümü öncekine döner.

3) When Kayıt yapıldıktan sonra, kopyalama hedenin numarası seçilebilir durumda olur.

: Kopyalama kaynağının desen numarasını “+” ve “–” ile seçin. (Sadece kayıtlı numaralar seçilebilir.)

: Kopyalama hedefinin desen numarasını “+” ve “–” ile seçin. (Sadece kayıtlı olmayan numaralar

seçilebilir.)

tuşuna basıldığı zaman, kopyalama gerçekleştirilir.

Silme şekli

○

Silme açılan ekranı

Burada tuşuna basıldığı zaman, ekran görünümü öncekine döner.

1) Silme açılan ekranını görüntülemek için kopyalama ve silme açılan

ekranında tuşuna 2 basın.

2) Silme açılan ekranında silmek istediğiniz desen numarasını seçin.

: Silinecek deseni “+” ve

“–” ile seçin.

tuşuna basıldığı zaman, silme gerçekleştirilir.

Silme yapılınca, veriler geri yüklenmez.

tuşuna basmadan önce mutlaka dikkatle kontrol edin.

Kayıtlı öğelerin sayısı bir olduğu zaman, silme yapılamaz. Bunu silmek istediğiniz zaman, bir başka numara oluşturduktan sonra silme yapın. Devamlı dikişte veya çevrim dikişinde kullanılan desen silinemez.

6-12. Devamlı dikiş

Sürekli dikiş farklı desenlerin bağlandığı ve dikildiği durum veya desen başına maksimum dikiş sayısı, 500 ötesinde dikiş yapıldığı durum varsayılarak, oluşturulmuş bir işlevdir. Bu nedenle, bağlanan desenler bir desen olarak tanınır. Devamlı dikiş farklı zikzak desenlerini birlikte dikebilir. Sırasıyla desenler arasında geçiş dikiş sayısı ile ayarlanabilir. Her adımda 20’ye kadar adımı ve 500’e kadar dikişi birleştirebilen devamlı dikiş ayarlanabilir. Ayrıca, 10’a kadar desen kaydedilebilir. Devamlı dikiş yapmak için, her adımda kullanılacak deseni önceden kaydetmek gereklidir.

3 kademeli zikzak diki Dikiş (ilmek) sayısı: 4 dikiş

2 kademeli zikzak diki Dikiş (ilmek) sayısı: 4 dikiş

4 kademeli zikzak dikiş Dikiş (ilmek) sayısı: 4 dikiş

– 59 –

Örnek) Aşağıdaki şekilde gösterildiği gibi iğne

girişi konumları oluşturmak istediğiniz zaman.

1) Desen 1’de 2 kademeli zikzak dikişi, desen 2’de 3 kademeli zikzak dikişi ve desen 3’te 4 kademeli zikzak dikişi önceden kaydedin.

2) Aşağıdaki tabloda gösterildiği gibi dikiş sayısını ayarlayın.

Adımın numarası

3) “SON” işareti 4. adıma ayarlandığı zaman, kayıt tamamlanır.

Desen No.

Dikiş (ilmek) sayısı

– 60 –

(1) Yeni devamlı dikiş oluşturulması

Yeni devamlı dikiş deseni oluşturulabilir.

Yeni oluşturma açılan ekranı

1) Yeni oluşturma açılan ekranını görüntülemek için devamlı dikiş seçme açılan ekranında simgesine

basın.

2) Halen kaydedilmemiş olan numaralar 1 alanında gösterilir. Elde etmek istediğiniz numarayı “+” ve “–” ile seçin. Burada tuşuna basıldığı zaman, desen oluşturulmadan ekran görünümü öncekine döner.

Oluşturulmuş numara seçilebilir durumdadır. Devamlı dikiş düzenlemesi yapmak için devam edin.

tuşuna basıldığı zaman, yeni desen oluşturulur.

(2) Devamlı dikiş düzenlemesi

Dikme biçimi listesinin ikinci ekranı

Devamlı dikiş seçme açılan ekranı

1) Dikme biçimi listesinin ikince ekranında tuşunu 1 seçin.

2) Devamlı dikiş seçme açılan ekranında kaydedilmiş dikmeye veya düzenlemek istediğiniz desene karşılık gelen anahtara 2 basın.

Devamlı dikiş ayarlama ekranı

e r t

3) Devamlı dikiş ayarlama ekranını görüntülemek için tuşuna basın.

4) Zikzak genişliği ve dikiş temel hattının konumu devamlı dikiş ayar ekranında ayarlanabilir.

: Birleştirmeden sonra zikzak genişliğini “+” ve “–” ile ayarlayın.

: Dikiş temel hattı konumunu “+” ve “–” ile ayarlayın.

: Kaydedilmiş adımı “+” ve “–” ile seçin.

: Halihazırda seçilen adımın desen numarası görüntülenir. Düzenleme yapılamaz.

: Halihazırda seçilen adımın dikiş sayısı görüntülenir. Düzenleme yapılamaz.

: Sürekli dikiş kopyalama silme ileti ekranına gelin. Çalışma prosedürü için, “(3) Sürekli dikişin kopya-

lanması ve silinmesi” bölümüne bakınız.

y u

5) Devamlı dikiş düzenleme ekranına geçmek için tuşuna basın.

Devamlı dikiş düzenleme ekranı

i o !0

i o

6) Devamlı dikiş düzenleme ekranında her bir adım için deseni seçin ve dikiş sayısını ayarlayın.

7) Ayarlama son adıma kadar tamamlandığı zaman, bir sonraki adıma ilerleyin, 9 tuşuna basın ve SON

: Adımı “+” ve “–” ile ayarlayın. 20 kadar adım ayarlanabilir.

: Desen numarasını “+” ve “–” ile ayarlayın. (Sadece kayıtlı desen seçilebilir.)

: 9 alanında seçilmiş olan desenin dikme biçimi görüntülenir.

: Dikiş sayısını “+” ve “–” ile ayarlayın. Dikiş sayısı 500’e kadar ayarlanabilir.

işaretini koyun.

* Son adım 20 olduğu zaman, “SON” işaretini ayarlamak gerekli değildir.

8) Tüm ayarlamalar tamamlandığı zaman, kesinleştirmek için

tuşuna basmadan güç kaynağı kapatıldığı zaman, girilen veriler önceki verilere geri

döner. Verileri kesinleştirmek istediğiniz zaman, mutlaka tuşuna basın.

– 61 –

tuşuna basın.

(3) Devamlı dikişin kopyalanması ve silinmesi

Devamlı dikiş ayarlama ekranında !2 tuşuna basın ve devamlı dikiş kopyalama ve silme açılan ekranı görüntülenir. Sonra devamlı dikiş deseninin kopyalanması ve silinmesi yapılabilir.

Kopyalama şekli

○

Devamlı dikiş kopyalama ve silme açılan ekranı

1) Devamlı dikiş kopyalama ve silme açılan ekranında

tuşuna 1 basın.

2) Kopyalama açılan ekranı görüntülenir.

: Kopyalama kaynağının

devamlı dikiş desenini “+” ve “–” ile seçin.

: Kopyalama hedenin

devamlı dikiş desenini “+” ve “–” ile seçin.

Burada

dığı zaman, kopyalama yapılmadan ekran görünümü öncekine döner.

Kopyalama yapıldıktan

tuşuna basıldığı za-

man, kopyalama gerçekleştirilir.

sonra, kopyalama hedende seçilen numara seçilebilir durumda olur.

tuşuna basıl-

Silme açılan ekranı

Silme şekli

○

Kopyalama açılan ekranı

e r

1) Devamlı dikiş kopyalama ve silme açılan ekranında tuşuna 2 basın.

2) Silme açılan ekranı görüntülenir. : Silinecek devamlı dikiş desenini “+” ve “–” ile seçin.

Burada

tuşuna basıldığı zaman, silme gerçekleştirilir.

tuşuna basıldığı zaman, silme yapılmadan ekran görünümü öncekine döner.

Veri silinince, öncekine dönmez. tuşuna mutlaka verileri dikkatle kontrol ettikten sonra basın.

Kayıtlı öğelerin sayısı bir olduğu zaman, silme yapılamaz. Bunu silmek istediğiniz zaman, bir başka numara oluşturduktan sonra silme yapın. Çevrim dikişinde kullanılan devamlı dikiş silinemez. “Sürekli dikiş” ilgili desenlere bir desen olarak işlem yapar ve devam eden desenden dikişe baştan başlamak veya yeniden dikmek mümkün değildir.

– 62 –

6-13. Çevrim dikişi

Çevrim dikiş etiket takma ve benzeri gibi şekil dikmedir ve bir desenin, farklı olanın her bir tarafının, kaydedildiği ve dikildiği durum varsayılarak oluşturulmuş bir işlevdir. Çevrim dikişi farklı desenleri sırayla değiştirebilir ve dikebilir. Ayrıca, dikiş sayısı ayarlanarak, her adım için farklı iğne giriş konumlarıyla programlı dikiş yapılabilir. Çevrim dikişi maksimum 20 adıma kadar ayarlanabilir ve 10 tür kaydedilebilir. Çevrim dikişi yapmak için, her adımda kullanılan desenleri önceden kaydetmek gereklidir.

(1) Yeni çevrim dikişi oluşturulması

Yeni çevrim dikişi deseni oluşturulabilir.

Yeni oluşturma açılan ekranı

1) Yeni oluşturma açılan ekranını görüntülemek için çevrim dikişi seçme açılan ekranında simgesine basın.

2) Halen kaydedilmemiş olan numaralar 1 alanında gösterilir. Elde etmek istediğiniz numarayı “+” ve “–” ile seçin.

Burada tuşuna basıldığı zaman, oluşturma yapılmadan ekran görünümü öncekine döner.

3) tuşuna basıldığı zaman, yeni oluşturma yapılır.

Oluşturulmuş numara seçilebilir durumdadır. Çevrim dikişi ayarlamasıyla devam edin.

(2) Çevrim dikişi düzenleme

Dikme biçimi listesinin ikinci ekranı

1) Dikme biçimi listesinin ikinci ekranında tuşunu

seçin.

2) Çevrim dikişi seçme açılan ekranında kaydedilmiş dikmeye veya düzenlemek istediğiniz desenlere

Çevrim dikişi seçme açılan ekranı

karşılık gelen anahtara 2 basın.

– 63 –

3) Çevrim dikişi ayarlama

ekranını görüntülemek için

tuşuna basın.

– 64 –

Çevrim dikişi ayarlama ekranı

e r t

y u

4) Çevrim dikişi ayarlama ekranında her adımın ayarları görüntülenebilir.

* İlmek sayısı belirlenmemiş olan ve otomatik iplik kesmenin belirlendiği adımlar ya da adımdan he

5) Çevrim dikişi düzenleme ekranını görüntülemek için

: Kaydedilmiş adımları “+” ve “–” ile seçin.

men önce ilmek sayısı belirlenmemiş olan adımlar, seçilebilen adımlar arasındadır ve başka adım seçilemez.

: Halihazırda seçilen desen numarası görüntülenir. Düzenleme yapılamaz.

: Halihazırda seçilen adımın durma durumu görüntülenir. Düzenleme yapılamaz.

: Halihazırda seçilen adımın dikiş sayısı görüntülenir. Düzenleme yapılamaz.

: Halihazırda seçilen adımın bastırma ayağı konumu görüntülenir. Düzenleme yapılamaz.

tuşuna basın.

Çevrim dikişi düzenleme ekranı

i o !0 !1

i o !0!2!1

6) Çevrim dikişi düzenleme ekranında her adım için desen numarasını, dikiş sayısını, durma konumunu ve bastırma ayağının konumunu ayarlayın.

!0 !1

　　e !2

　　w !3

7) Ayarlama son adıma kadar tamamlandığı zaman, bir sonraki adıma ilerleyin,

* Son adım 20 olduğu zaman, “SON” işaretini

8) Tüm ayarlamalar tamamlandığı zaman, kesinleştirmek için

: Adımı “+” ve “–” ile ayarlayın. 20 kadar adım ayarlanabilir.

: Desen numarasını “+” ve “–” ile seçin. (Sadece desenlerin kaydedilmiş olduğu desen numaraları seçilebilir.)

: Dikiş sayısını “+” ve “–” ile ayarlayın. Dikiş sayısı 500’e kadar ayarlanabilir. : Adımın durma durumunu seçin.

İğne aşağıda durma

İğne yukarıda durma İplik kesme (Sadece iplik kesme cihazı varsa geçerlidir.)

: Bastırma ayağının konumunu seçin. (Sadece otomatik kaldırıcı olduğu zaman.)

Bastırma ayağı yukarıda durma

Bastırma ayağı aşağıda durma

: !2 aşamasında bastırma ayağı yukarıda durma seçildiği zaman, bastırma ayağı kaldırma

zamanını “+” ve “–” ile ayarlayın.

işaretini koyun.

!2!3!3

ayarlamak gerekli değildir.

tuşuna basın.

tuşuna basın ve SON

(3) Çevrim dikişinin kopyalanması ve silinmesi

Çevrim dikişi kopyalama ve silme açılan ekranını görüntülemek için çevrim dikişi ayarlama ekranında

tuşuna basın. Sonra çevrim dikişini deseninin kopyalanması ve silinmesi yapılabilir.

Kopyalama şekli

○

Çevrim dikişi kopyalama ve silme açılan ekranı

q w

Kopyalama açılan ekranı

e r

1) Çevrim dikişi kopyalama ve silme açılan ekranında tuşuna 1 basın.

2) Kopyalama açılan ekranı görüntülenir.

Burada tuşuna basıldığı zaman, kopyalama yapılmadan ekran görünümü öncekine döner.

: Kopyalama kaynağının çevrim dikişi desenini “+” ve “–” ile seçin. (Sadece kaydedilmiş numarayı

seçmek mümkündür.)

: Kopyalama hedenin çevrim dikişi desenini “+” ve “–” ile seçin. (Sadece kaydedilmemiş numarayı

seçmek mümkündür.)

tuşuna basıldığı zaman, kopyalama gerçekleştirilir. Kopyalama yapıldıktan sonra, kopyalama hede-

nde seçilen numara seçilebilir durumda olur.

– 65 –

– 66 –

Silme şekli

○

Silme açılan ekranı

1) Çevrim dikişi kopyalama ve silme açılan ekranında tuşuna 2 basın.

2) Silme açılan ekranı görüntülenir.

Burada tuşuna basıldığı zaman, silme yapılmadan ekran görünümü öncekine döner.

: Silinecek çevrim dikişi desenini “+” ve “–” ile seçin.

tuşuna basıldığı zaman, silme gerçekleştirilir.

Silme yapılınca, veriler geri yüklenmez. tuşuna basmadan önce mutlaka dikkatle kontrol edin.

Kayıtlı öğelerin sayısı bir olduğu zaman, silme yapılamaz. Bunu silmek istediğiniz zaman, bir başka numara oluşturduktan sonra silme yapın. “Çevrim dikiş” ilgili desenlere bir desen olarak işlem yapar ve devam eden desenden dikişe baştan başlamak veya yeniden dikmek mümkün değildir.

(4) Öğretme

Öğretme ilen dikilmiş olan dikiş sayısı ile girilen adımın dikiş sayısını girebilir.

1) Çevrim dikişi düzenleme ekranında anahtara

2) Adımın son dikişine ulaşıncaya kadar dikmek için pedalın ön kısmına bastırın.

* Bu sırada, çarkı elle döndürerek veya iğne yukarı/aşağı denkleştirme anahtarını kullanarak dikiş sayısı

girişi yapılamaz.

3) Dikiş makinesini pedalı nötr konuma getirerek, durdurun ve dikilmiş olan dikiş sayısı 1 alanında görüntülenir.

4) Dikiş makinesine iplik kesme yaptırın ve adım için dikiş sayısı girme tamamlanır.

(Bir sonraki adıma devam etme ve öğretme yapılamaz.) İplik kesme hareketiyle adım “1”e geri dönülür. Öğretmeyle bir sonraki adım girildiği zaman, adımı tekrar

ayarlayın.

basın ve öğretme modu seçilir.

Öğretme ekranı

(5) Çevrim dikişi kullanarak sabit boyutlu dikiş yapma

Çevrim dikişinde dikiş sayısını ayarlayarak, sırayla adımlarda zikzak desenleri birbirinden farklı olan sabit boyutlu dikiş yapılabilir.

Örnek) Etiket takma sürecinde, 2 kademeli zikzak

Adım 1

Etiket

Adım 2

1) Desen 1 biçimi için

2) Tabloda gösterildiği gibi her adımdaki dikiş sayısını

dikişin ve düz dikişin sabit boyutlu dikiş zikzak desenleri arasında şekilde gösterildiği gibi geçiş yapın ve sabit boyutlu dikişi uygulayın.

2 kademeli zikzak dikişi ve desen

2 biçimi için düz dikişi önceden kaydedin.

ayarlayın.

Adım 4

Adım 3

Adımın numarası

3) Kaydı tamamlamak için “SON” işaretini ayarlayın.

Desen No.

Dikiş (ilmek) sayısı

100

5. adıma

6-14. Sayaç

İplik kesme sayacı ve masura ipliği sayacı olmak üzere iki türlü sayaç vardır. Sayaç görünümü, düğmesine basarak değiştirilir.

(1) İplik kesme sayacı

alanında resmi görüntülenir.

Her iplik kesme yapıldığında, bu değer 1 sayı artar. (0

1 → 2 ...... → 9999)

→

Sayaç değeri, sayaç değeri ayarlama anahtarıyla 3 düzeltilebilir. Ayrıca, sıfırlama anahtarına 2 basıldığı zaman iplik kesme sayacı değeri “0” a döner.

(2) Masura ipliği sayacı

alanında resmi görüntülenir.

Bu sayaç dikiş makinesinin attığı dikiş sayısına göre sayaç değeri ayarlama anahtarı 3 ile ayarlanmış önceden belirlenen değerden çıkarma yapar. Sayaç değeri eksiye düştüğü zaman, bu durum bir alarm sesi ile bildirilir ve bobin ipliğinin değiştirilmesi istenir.

1) Masura ipliği sayacı gösterge değerini başlangıçta ayarlanmış değere döndürmek için sıfırlama anahtarına basın.

Dikme sırasında sıfırlama yapılamaz. Bir kez iplik kesme yapın.

– 67 –

– 68 –

2) Başlangıç değerini “+” ve “–” anahtarıyla ayarlayın. Anahtar basılı tutulduğu ve ayar değeri 100 rakamını geçtiği zaman, ayar değeri 100 birimle artar/azalır. Ayar değeri 100 rakamına yaklaştığı zaman, anahtara tek tek basın.

3) Başlangıç değerinin ayarı yapılınca, dikmeye başlayın.

4) Masura sayacı değeri eksiye düştüğü ve alarm düdüğü çaldığı zaman, aşağıdaki masura ipliği değiştirme uyarı penceresi açılır.

Masura ipliği değiştirme uyarı penceresi

5) Açılan pencereyi kapatmak için sıfırlama anahtarına basın. Değeri başlangıç değerine döndürmek ve dikmeye yeniden başlamak için sıfırlama anahtarına tekrar basın.

* Kalan iplik miktarı büyük olduğu veya masura ipliği masura ipliği sayacı eksiye düşmeden önce bittiği

zaman, başlangıç ayarı değerini masura ipliği miktarı ayar anahtarında “+” veya “–” ile ayarlayın.

* Aslında, masura ipliği miktarı kumaşın kalınlığına veya dikme hızına göre değişir. Sayacı dikme koşulları-

na göre ayarlayın.

6-15. Bilgi

Bilgi ile çeşitli verilerin ayarlaması ve kontrolü yapılabilir. Bilgi için, operatör düzeyi ve bakım personeli düzeyi vardır.

[Operatör düzeyi]

1) Gücü açın İğne mili yukarı konumunda değilse, iğne çubuğunu yukarı konumuna getirmek için el çarkını döndürün.

2) Bilgi ekranını görüntülemek için anahtara 1 basın.

Bilgi ekranı (operatör düzeyi)

: Dikme ortak verileri

: Dikme yönetimi bilgisi

(1) Dikme ortak verileri

1) Bilgi ekranında 2 tuşuna basın.

Dikme ortak verileri ayarının ilk ekranı

q w e

2) İlk ekranda aşağıdaki öğeleri ayarlayın.

: Maksimum zikzak genişliği sınırlama prosedürü

Maksimum zikzak genişliği sınırlama prosedürü için, aşağıdaki iki ayar vardır. Maksimum zikzak genişliği sınırlama değeri

Görünüm 1 aşamasında seçilmiş prosedüre göre değişir.

1) Merkez

1) 1 aşamasında merkez ayarlan-

dığı zaman: Maksimum zikzak genişliği sınırlama değeri

2) 1 aşamasında sol/sağ ayarlan-

dığı zaman : Maksimum zikzak

genişliği sınırlama değeri

2) Sol/sağ

Merkez

1) Sol

2) Sağ

Dikiş temel hattı referansı

Dikiş temel hattı referansı için, aşağıdaki üç ayar vardır.

3) İkinci ekranda aşağıdaki öğeleri ayarlayın.

Dikme ortak verileri ayarının ikinci ekranı

r t y

r t y u

Ayna evirmesi, dikmenin geçici olarak durması sırasında ayna evirmesi anahtarına basıldıktan son-

Ayna evirmesi işlevinin mümkün olduğu dikme desenleri sto, özel, devamlı dikiş ve çevrim dikişidir. Ayna evirmesi için, aşağıdaki iki ayar vardır.

: Ayna işlevi ayarı

ra ters desen dikişi yapılması işlevi anlamına gelir.

1) Merkez 2) Sağ 3) Sol

– 69 –

– 70 –

1) 1 desen : Ayna evirmesi sadece “1” desendir. Evirme deseninin tamamlanmasından sonra, desen orijinal olana döner.

2) Devamlı

: Evirmeden sonra iplik kesme

Desen

modu

Dikme yönü

LED lambası yanar.

yapılıncaya veya ayna evirmesi anahtarına tekrar basılıncaya kadar makine devamlı olarak evirme desenini işler.

* Ayrıntılar için, bakınız “Ayna anahtarı”, s. 97.

: Özel yoğunlaştırmanın dikiş temel hattı konumu

Devamlı mod

Ayna anahtarı

açık

LED lambası yanar.

Dikiş temel hattı referansı merkez dikiş temel hattınınkine ayarlandığı zaman mod, özel yoğunlaştır-

manın dikiş temel hattı cinsinden işleme modudur.

Özel yoğunlaştırma için, aşağıdaki iki ayar vardır.

1) Birlikte yer değiştirme

: Bu, özel yoğunlaştırmanın ve zikzak deseninin dikiş temel hattı ko-

numlarının birlikte yer değiştirdiği moddur.

2) Sabit : Sayaç işlevi

plik kesme sayacının veya masura ipliği sayacı işlevinin sayaç işlevi açma

: Bu, özel yoğunlaştırmayı giriş verisi konumuna sabitleyen moddur.

/ kapama aya-

rı yapılır. Kapama ayarlandığı zaman, sayaç görüntülemesi bile yapılmaz.

: Anahtar kilidi

Ayarlanmış bulunan zikzak genişliğinin veya özel desen içeriğinin yanlışlıkla değiştirilmemesi için

ayar anahtarı kilitlenebilir. Ancak, ters beslemeli dikişin, iplik kesmeyi yasaklama anahtarının, belirlenmiş zikzak durma konumunun ve masura ipliği sayacının açma/kapama durumunu değiştirmek mümkündür.

Anahtar kilidi için, aşağıdaki üç tür ayar vardır.

Seviye “0” : Tüm öğeler değiştirilebilir.

Seviye “1” : Ekranın sağ ucunda görüntülenir.

Dikme türü Desen: Desenin ve kaydın değiştirilmesi Özel: Yeni oluşturma ve düzenleme Özel yoğunlaştırma: Düzenleme Devamlı dikiş: Yeni oluşturma, kopyalama, silme ve düzenleme Çevrim: Yeni oluşturma, kopyalama, silme ve düzenleme değiştirilemez.

Seviye “2” : Ekranın sağ ucunda görüntülenir.

Ters beslemeli dikiş açma/kapama, iplik kesme yasaklama anahtarı, zikzak durma konumunun belirlenmesi ve masura ipliği sayacı dışındaki öğeler değiştirilemez.

Standart çıkış düzeyi “1” dir. Düzey “1” in kilitli içeriğini değiştirirken, önce düzeyi Düzey “0” a ayarlamak gereklidir.

: Güç açıldığı zaman maksimum zikzak genişliği sınırlaması görünümünün seçimi

Güç açıldığı zaman maksimum zikzak genişliği sınırlama değerinin görüntülenip görüntülenmeyeceği seçilebilir. Ayar anahtarına her basıldığında, sırasıyla görüntüleme/görüntülememe arasında geçiş yapılır.

1) Görüntüleme

2) Görüntülememe

(2) Dikme yönetimi bilgisi

Dikme yönetimi bilgisi için, bakım yönetimi bilgileri olarak iğne değiştirme zamanı, temizlik zamanı ve yağ değiştirme zamanı uyarıları vardır.

[Bakım yönetimi işlevi]

Dikme yönetimi bilgisi ekranı

1) Bakım işlevi ekranını görüntülemek için anahtara 1 basın.

Bakım işlevi ekranı

[Sırasıyla öğelerin açıklanması]

İğne değiştirme zamanı Birim: × 1.000 dikiş

Temizlik zamanı Birim: Saat

Yağ değiştirme zamanı Birim: Saat

[Ekran görünümü içeriğinin açıklanması]

(Pay/payda) * Kalan dikiş sayısı *bin dikiş/**bin dikiş’e kadar Örnek) İğne değiştirme

2, 3 ve 4 anahtarlarına basıldığı zaman, boş kontrol ekranı görüntülenir.

100 / 1600 k

İğne değiştirme zamanı her 1.600 bin dikişte bir bildirilir.

İğne değiştirme zamanı her 100 bin dikişte bir bildirilir.

– 71 –

– 72 –

Boş ekran

: Ekran, silme yapılmadan bakım işlevi ekranına döner.

: Ekran, silme yapıldıktan sonra bakım işlevi ekranına döner.

Uyarı ekranı

Uyarı zamanına ulaşıldığında uyarı ekranı görüntülenir.

: 1 tuşuna basılınca, ekran silinebilir. Ancak, sayacın kendisi silinemez. İğne değiştirme durumunda,

silme yapılıncaya kadar uyarı ekranı 10 dakika arayla görüntülenir. Diğer uyarılarda, uyarı ekranı sayaç silininceye kadar güç açıldığı zaman görüntülenir.

: 2 tuşuna basılınca, ekran silinir ve sayaç değeri de silinir. Bundan sonra, sayma yeniden başlar.

[Uyarı ayar zamanının ayarlanması]

Bilgi ekranı

1) Bilgi ekranında yaklaşık üç saniye anahtara 1 basın.

Dikme yönetimi bilgisi seçme ekranı

2) Bakım işlevi ekranını görüntülemek için anahtara 2 basın. (Diğer işlevler için, Mühendis’in El Kitabına

bakın.)

Bakım işlevi ekranı

ve 5 : Uyarı zamanı giriş ekranı görüntülenir.

3) Uyarı zamanını 2 tuşuyla ayarlayın. Girilmiş ayar zamanı 4 alanında ters görüntüde gösterilir.

Uyarı zamanı giriş ekranı

Boş ekran görüntülenir.

Ayar zamanını girdikten sonra, 1 tuşuyla bu zamanı kesinleştirin.

Uyarı işlevini durdurma durumunda, ayar değerini “0” a ayarlayın. Sırasıyla iğne değişimini, temizliği ve yağ değişimini ayrı ayrı ayarlamak mümkündür. Tümünü durdurma durumunda, her biri için “0” ayarlayın.

Uyarı ayar zamanının başlangıç değeri 1 İğne değiştirme zamanı: 0 bin dikiş (k) 2 Temizlik zamanı: 0 saat (h) (geçerli taşıma zamanı) 3 Yağ değiştirme zamanı: 0 saat (h) (Bulunma zamanı)

– 73 –

– 74 –

[Bakım personeli düzeyi]

1) Gücü açın İğne mili yukarı konumunda değilse, iğne çubuğunu yukarı konumuna getirmek için el çarkını

döndürün.

2) Bilgi ekranını görüntülemek için yaklaşık üç saniye anahtara 1 basın.

Bilgi ekranı (Bakım personeli düzeyi)

trew

: Ver görünümü

: Dikme ortak verileri

: İşlev ayarı Bakınız .............................6-16 İşlev ayar prosedürü

: Dikme yönetimi bilgisi

: İletişim modu

: Tarih ve saat ayarı .............................Ayrıntılar için, Mühendis’in El Kitabına bakın.

: 2 Numaralı Ekran

2 numaralı bilgi ekranı (Bakım personeli düzeyi)

: Kanca ayarlama modu Bakınız

: USB parmak disk formatı

: Ağ ayarı

: Panel ayarı

* USB parmak disk formatında çalıştırdığınızda, kaydedilmiş verilerin tamamı kaybolur.

USB parmak disk kullanıma hazırlamanın dışında formatlamamaya dikkat edin.

....................................Ayrıntılar için, Mühendis’in El Kitabına bakın.

..................Ayrıntılar için, Mühendis’in El Kitabına bakın.

............................................. Ayrıntılar için, Mühendis’in El Kitabına bakın.

........................................6-19. Panel bellek anahtarı ayarı bölümüne bakın.

!2!1!0

.........8-6 Kanca ayarlama modu

(3) İletişim modu

İletişim modunda aşağıdakiler yapılabilir.

1) Dikiş makinesi veri sunucusu hizmeti (bundan sonra SU-1 olarak anılacaktır) ya da ortamdaki vektör for-

munda (VDT) veriler, kayıt edilmemiş olan özel dikiş çeşidi numarasına kaydedilebilir.

2) Özel dikiş çeşidi, vektör formuna dönüştürülüp SU-1 ya da ortama yüklenebilir.

3) Parametre verilerinin (EPD) üzerine yazdırmak ve SU-1 ya da ortamdan özel yoğunlaştırma dikiş çeşidine

kaydetmek mümkündür.

4) Özel yoğunlaştırma dikiş çeşidi SU-1 ya da kompakt aşa yüklenebilir.

* SU-1 ile iletişim ayarı için, SU-1 Kullanma Kılavuzuna bakın.

İletişim ayarları ekran görünümü (indirme)

Karşıdan yükleme örneği

Örnek) Ortamdaki 70 numaralı parametre dosyası, 10 numaralı dikiş sonunda özel yoğunlaştırma çeşidine

indirilir.

1) Ortam kapağını açın ve USB parmak disk takma açıklığına yerleştirin.

* Kapak açıkken panel işlevi çalışmaz.

2) Veri seçimi

Veri seçimi ekran görünümüne geçmek için, iletişim ayarları ekran görünümünde 1 üzerine basın. Hali-

hazırda seçilmiş bulunan veri biçimi ters görüntüde gösterilir.

Veri seçme ekranı

Özel yoğunlaştır-

[Piktogramların açıklaması]

: Parametre verisi : Vektör biçimi veri

7 anahtarına basın ve parametreyi seçtikten sonra 8 ile kesinleştirin.

3) İletişim metodunun seçilmesi

İletişim metodu ayar ekranını görüntülemek için iletişim ayar ekranında 2 tuşuna basın.

İletişim ayar ekranı

Halihazırda seçilmiş bulunan iletişim metodu ters görüntüde gösterilir.

ma dikiş çeşidi EPD ve özel dikiş çeşidi VDT’dir.

[Piktogramların açıklaması]

: Ortamdan indirin.

: Ortama yükleyin.

Ortamdan indirmeyi seçmek için 9 üzerine basın. Ardından kabul etmek için !0 üzerine basın.

: SU-1’den yükleme

: SU-1’e yükleme

– 75 –

– 76 –

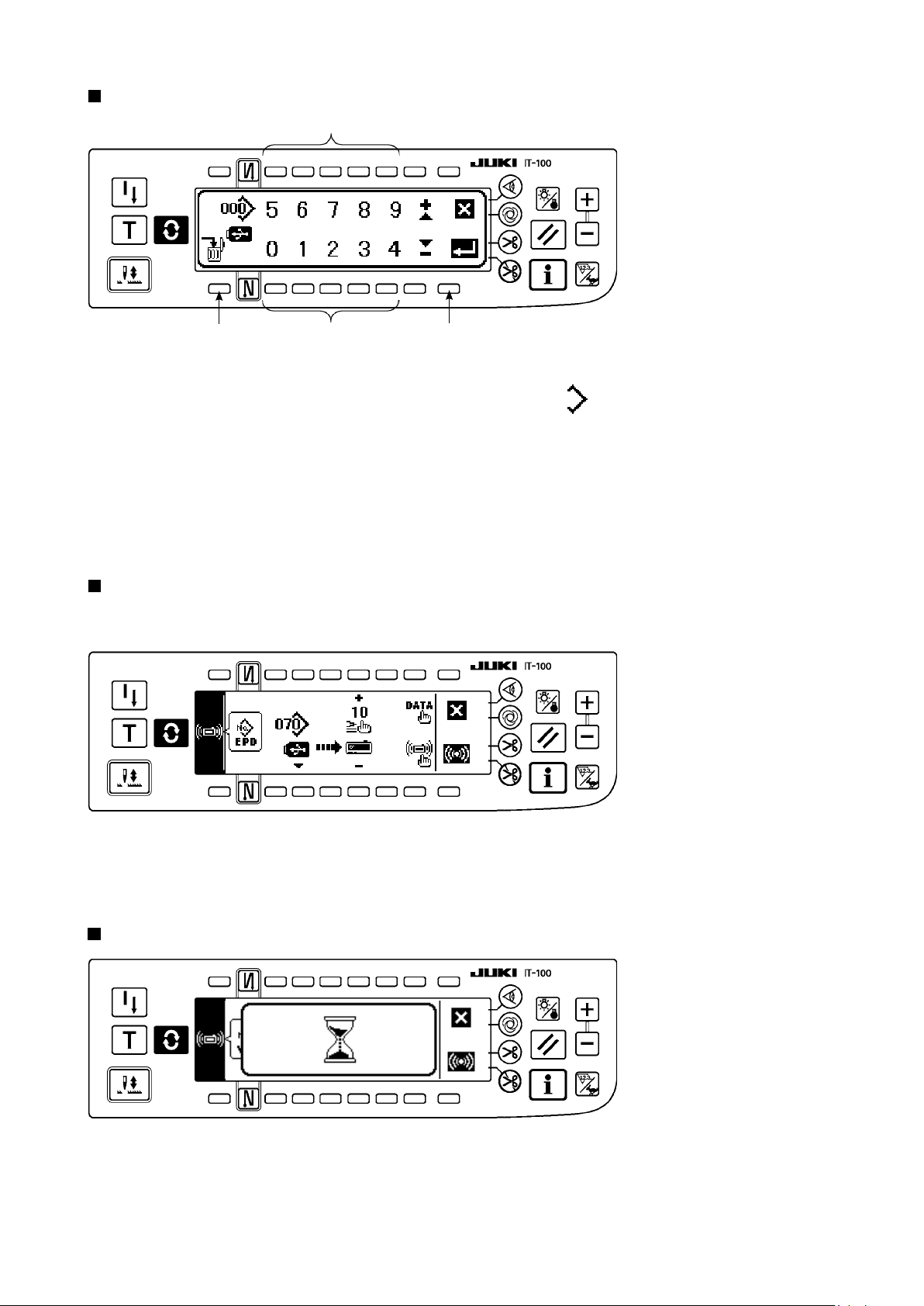

4) Ortam dosya numarasını seçmek

Dosya numarası giriş ekranı

Ortam giriş ekranı dosya numarasını görüntülemek için, iletişim ayarları ekran görünümünde 3 üzerine

basın. !1 ile ortam dosya numarasını girin. Girilen dosya numarası içinde görülür. Numaraya, dosya

numarası girildikten sonra !2 ile onay verilir.

* Örnekteki dosya numarası 070 olduğu için, dosya girişi ekran görünümünde (on tuşlu ekran görünümü) !1

ile 070 olarak giriş yapın ve !2 ile onay verin.

5) Özel desen No. ayarı

İletişim ayar ekranı

* 070 ve 10 numaralı dosyalar seçili iken ekran görünümü.

Özel desen numarasını ayarlamak için iletişim ayar ekranında 4 ve 5 anahtarlarına basın.

6) Yüklemenin başlaması

Devam eden İletişim ekranı

Tüm ayar prosedürleri tamamlandığı zaman, yüklemeyi başlatmak için iletişim ayar ekranında 6 tuşuna basın.

Ekran görünümü, iletişim devam ediyor ekranı görüntülendikten sonra iletişim ayar ekranına döndüğü zaman, iletişim tamamlanır.

İletişim ayarları ekran görünümü (yükleme)

Yükleme örneği

Örnek) 8 numaralı özel dikiş çeşidi, ortamın vektör formundaki 15 numaralı dosyası olarak yüklenir.

1) Ortam kapağını açın ve USB parmak disk takma açıklığına yerleştirin.

* Kapak açıkken panel fonksiyonları çalışmaz.

2) Veri seçimi

Veri seçimi ekran görünümüne geçmek için, iletişim ayarları ekran görünümünde 1 üzerine basın (bakınız

s. 75). Parametre verilerini seçtikten sonra verilere onay verin.

3) İletişim yönteminin seçimi

İletişim yöntemi ayarları ekran görünümüne geçmek için, iletişim ayarları ekran görünümünde 2 üzerine

basın (bakınız s. 75).

İletişim yöntemi ayarları ekran görünümünde

onay vermek için !0 üzerine basın.

4) Özel dikiş çeşidi numarasının belirlenmesi

Özel dikiş çeşidi numarasını belirlemek için, iletişim ayarları ekran görünümünde (yükleme) 3 ve 4 üze-

rine basın.

5) Ortam dosya numarasını seçmek

Ortam girişi ekran görümü dosya numarasını görüntülemek için, iletişim ayarları ekran görünümünde (yük-

leme) 5 üzerine basın (bakınız s. 76). Ortam dosya numarasını !1 ile girin. Girilen dosya Numarası içinde görülür. Dosya numarasını girdikten sonra !2 ile onay verin.

6) Yüklemeyi başlatmak

Tüm ayar işlemleri tamamlandıktan sonra, yükleme işlemini başlatmak için iletişim ayarları ekran görü-

nümünde 6 üzerine basın. İletişim devam ediyor ekran görünümünün ardından iletişim ayarları ekran görünümüne (yükleme) dönünce (bakınız s. 76) iletişim tamamlanmış olur.

4 5 2

üzerine basın ve ortamdan yüklemeyi seçtikten sonra

[Ortam dosyasının silinmesi]

Silmek istediğiniz dosya numarasını, ortam girişi ekran görünümündeki dosya numarasında seçtikten sonra (bakınız s. 76) düğmeye !3 basınca, ekran görünümü silme işlemi için onay ekran görünümüne geçer.

Silme onay ekranı

tuşuna basın ve silme işlemine devam edilmez. Sonra ekran görünümü dosya numarası giriş ekranına dö-

ner. !5 tuşuna basın ve silme işlemi uygulanır. Sonra ekran görünümü dosya numarası giriş ekranına döner.

Silinen dosyalar geri yüklenmez. Silme yaparken dikkatli olun.

– 77 –

– 78 –

6-16. İşlevler için ayarlar

(1) İşlev ayar modunun değiştirilmesi

Aşağıdaki açıklamalarda tarif edilenler dışında anahtar işletimi yapmayın. Güç anahtarını kapattıktan sonra mutlaka en az bir saniye geçtikten sonra tekrar açın. Eğer güç kapatıldıktan hemen sonra tekrar açılırsa, dikiş makinesi normal çalışmayabilir. Bu durumda, gücü tekrar açın.

UYARI:

Arzu ettiğinizden farklı hareketlerin neden olabileceği bedensel hazarları önlemek için, anahtarları, yukarıda açıklanan şekilde, işlevleri belirlemek için gerekli olan prosedürden farklı şekilde işletmeyin.

İki türlü işlev ayarları vardır, Düzey 1 ve Düzey 2. Düzey 1: Ayar değişikliği güç anahtarı kapatılmadan yapılabilir. Düzey 2: Ayar değiştirildikten sonra güç anahtarını kapatmak gereklidir. Ayar No. ayrıntıları için, bakınız s. 81.

[Düzey 2 ayarlama prosedürü]

1) Gücü açın İğne mili yukarı konumunda değilse, iğne çubuğunu yukarı konumuna getirmek için el çarkını

döndürün.

2) Anahtara saniye basın.

yaklaşık üç

Ayar No.

Ayar değeri

3) Anahtara 2 yaklaşık üç saniye basın.

4) Bu ekran işlev ayar ekranıdır. Ayar numarasını anahtarda 3 “+/–” tuşuyla değiştirin. Ayar No. ayrıntıları için, bakınız s. 81.

Örnek) Titreşim azaltma işle-

vinin değiştirilmesi (Ayar No. 5)

Ayar numarasını yukarıdaki şekilde gösterilen anahtarda

“+” tuşuyla “5” e getirin.

Anahtara basın 4.

・

Ayar değerini anahtarda

・

“+/–” tuşuyla değiştirin.

Ayar değeri “0” dan “3” e değiştirildi.

Bu değeri kabul ediyorsa-

・

nız, anahtara 7 basın.

Değeri öncekine döndür-

mek isterseniz, anahtara

basın.

[Düzey 1 ayarlama prosedürü]

Güç anahtarını kapatıp,

・

yaklaşık bir saniye sonra tekrar açın. Ayar değerinin değiştiril-

・

mesi güç anahtarı kapatılarak kesinleştirilir.

1) Anahtara

saniye basın.

yaklaşık üç

2) Anahtara 2 basın.

– 79 –

– 80 –

Ayar No.

Ayar değeri

3) Bu ekran işlev ayar ekranıdır.

Ayar numarasını anah-

tarda 3 “+/–” tuşuyla değiştirin.

Ayar No. ayrıntıları için,

bakınız s. 81.

Örnek) Ters Geri beslemeli

dikiş dikme hızı (Ayan No. 8)

Ayar numarasını yukarıdaki şekilde gösterilen anahtarda

“+” tuşuyla “8” e getirin.

Anahtara basın 4.

・

Ayar değerini anahtarda

・

“+/–” tuşuyla değiştirin.

Ayar değeri “1350” den

・

“1250” ye değiştirildi. Bu değeri kabul ediyorsa-

・

nız, anahtara 7 basın.

Değeri öncekine döndür-

mek istediğiniz zaman anahtara 6 basın.

Dikme durumunda anah-

・

tara basın 8.

(2) İşlev ayarı listesi

No.

Yumuşak başlangıç işlevi

Titreşim azaltma işlevi

Masura ipliği geri sayma birimi

Geri beslemeli dikiş dikme hızı

Dikiş makinesi durduğu zaman iğne mili durma konumunun ayarı.

Panel anahtarının klik sesi

İsteğe bağlı anahtar işlevi seçimi

Dikiş makinesinin masura ipliği sayacı tarafından başlatılmasını engelleme işlevi

Kuş yuvası önleme işlevi

İğne ipliğini dikme başlangıcında serbest bırakma işlevi

Nötr bastırma ayağı kaldırma işlevi

İşletim paneli işlevinde dengeleme anahtarı değiştirme işlevi

Bastırma ayağı kaldırma işlevi seçimi

Dikiş hızı ince ayar işlevi

AçıklamaÖğe

Dikme başlangıcında yumuşak başlangıç işlevi kullanıldığı zaman düşük bir hızda dikilen dikiş sayısı.

0 : Yumuşak başlangıç işlevi etkin değil

Titreşim azaltma işlevi (el lambasının ışığı titriyorsa.)

0 : Titreşim azaltma işlevi etkin değil 1 : Az etkili

Masura ipliği geri sayma birimi

0 : Sayma sayısı/10 dikiş 1 : Sayma sayısı/15 dikiş 2 : Sayma sayısı/20 dikiş

Ayarı geri beslemeli dikiş dikme hızı

Dikiş makinesi durduğu zaman iğne mili durma konumu belirlenir.

0 : Önceden belirlenmiş en alçak konum 1 : Önceden belirlenmiş en yüksek konum

Panel anahtarının klik sesi belirlenir.

0 :

Klik sesi yok

1 :

Klik sesi var

İsteğe bağlı anahtar işlevlerinin değişimi

0 : İşlev yok 1 : İğne yukarı/aşağı dengeleme dikişi 2 : İşlev yok 3 : İşlev yok 4 : İplik kesme işlevi 5 : Bastırma ayağı kaldırma işlevi 6 : Tek dikiş dengeleme dikişi 7 : İşlev yok

8 : Pedal nötr bastırma ayağı kaldırma işlevi seçimi 2’ye, 3’e ve 7’ye ayarlamayın. Bu sayılar seçilirse, soruna veya kazaya neden olur.

Dikiş makinesinin masura ipliği sayacı tarafından başlatılmasını engelleme işlevi (İplik kesmeden sonra)

0 : Sayma bittiği zaman (-1 veya daha az), dikmeye başla

mayı engelleme işlevi etkin değildir.

1 : Sayma bittiği zaman (-1 veya daha az), dikmeye başla

mayı engelleme işlevi etkindir.

2 : “1” + sayaç (-1 veya daha az) durma (geçici durma) işlevi Makine kafası ile kuş yuvası önleme işleviyle birlikte etkili

0 : Kuş yuvası önleme işlevi yok

1 : Kuş yuvası önleme işlevi var

Kıskaçtan sonra iğne ipliği serbest bırakma işleviyle kuş

2 :

yuvası önleme işlevi var

Makine kafası ile kuş yuvası önleme işleviyle birlikte etkili

0 : İğne ipliği serbest bırakma işlevi yok

1 : İğne ipliği serbest bırakma işlevi var

Pedal nötr konumdayken bastırma ayağı kaldırma işlevi.

0 : Nötr otomatik bastırma ayağı kaldırma işlevi etkin değil.

1 : Nötr bastırma ayağı kaldırma işlevi seçimi. İşletim panelinde iğne yukarı/aşağı dengeleme anahtarı işlevi

değiştirilebilir.

0 : İğne yukarı/aşağı dengelenmesi

1 : Tek dikiş dengelenmesi

Bastırma ayağı kaldırma işlevi seçimi

0 : Etkili değil

1 : Etkili Dikiş hızı dengelenebilir.

Bu işlevi normal olarak mutlaka “0” ile kullanın.

8: Çok etkili

Ayar

düzeyi

Ayar aralığı

0 ila 9

0 ila 8

0/1/2

150 ila 3000

1/0

0 ila 8

0/1/2

1/0

±15

Panel görünümü

Standart ayar değeri

N-SOFT

T-ACC

RATIO

S-BT

1350

NPS

SOUND

SW2

ASCNT

BNC

THOLD

N-NPL

F-CMSP

F-AFL

F-FAS

Ref.

Sayfa

Kuş yuvası

iğne ipliği serbest bırakma dikiş sayısı

Bakım işlevleri oldukları için yıldız (*) işaretli ayar değerlerini değiştirmeyin. Çıkış sırasında ayarlanmış standart ayar değeri

değiştirilirse, makinenin bozulmasına veya performansının kötüleşmesine neden olma tehlikesi doğar.

Eğer ayar değerini değiştirmek gerekliyse, lütfen Mühendis’in El Kitabını satın alın ve talimatları izleyin. (Bu listede açıklanan ayarlar

LZ-2290A makinesinin teslimatı sırasındaki standart değerlerdir.)

Ancak, işlev ayarlarının içeriği işlevin ve performansın iyileştirilmesi amacıyla önceden haber verilmeden değiştirilebilir.

Makine kafası ile kuş yuvası önleme işleviyle birlikte etkili Dikme başlangıcından iğne ipliği serbest bırakılıncaya kadar dikiş sayısı ayarlanabilir.

0 ila 30

F-UTHR

– 81 –

– 82 –

No.

Devam eden ters beslemeli dikiş işlevi

Öğe

Açıklama

Devam eden ters beslemeli dikiş işlevi

0 : Devam eden ters beslemeli dikiş işlevi etkin değil.

1 : Devam eden ters beslemeli dikiş işlevi etkin.

Ayar

düzeyi

Ayar aralığı

Panel görünümü

Standart ayar değeri

1/0

OBT

Ref.

Sayfa

Devam eden ters beslemeli dikişin dikiş sayısı

Dikiş makinesi durduğu zaman devam eden ters beslemeli dikişin etkili durumu.

Devam eden ters beslemeli dikişle iplik kesme işlevi

Düşük dikiş hızı

İplik kesme hızı

Yumuşak başlangıcın hızı

Tek adım hızı

Dönme başlangıcında pedal stroku

Pedalın düşük hız bölümü

Bastırma ayağının pedalla kaldırılmaya başlama konumu

Bastırma ayağının alçalmaya başlama konumu

İplik kesmeye başlamak için pedal stroku

Maksimum hızı ulaşmak için pedal stroku

Devam eden ters beslemeli dikişin dikiş sayısı

Devam eden ters beslemeli dikişin etkili durumu

0 : Dikiş makinesi durduğu zaman işlev etkin değildir.

1 : Dikiş makinesi durduğu zaman işlev etkindir.

Devam eden ters beslemeli dikişle iplik kesme işlevi

0 : Devam eden ters beslemeli dikişin tamamlanmasından

sonra otomatik iplik kesme işlevi etkin değildir.

1 : Devam eden ters beslemeli dikişin tamamlanmasından

sonra otomatik iplik kesme yapılır.

Pedalla en düşük hız

İplik kesme hızı

Dikme başlangıcındaki (yumuşak başlangıç) dikme hızı

Tek adımda otomatik dikme sırasında dikiş hızı ayarı

Dikiş makinesinin pedal nötr konumundan dönmeye başladığı konum (Pedal stroku)

Dikiş makinesinin pedal nötr konumundan hızlanmaya başladığı konum (Pedal stroku)

Kumaş bastırıcısının pedal nötr konumundan kalkmaya başladığı konum (Pedal stroku)

Bastırma ayağının alçalmaya başlama konumu Nötr konumdan itibaren strok

Pedal nötr konumundan iplik kesmenin başladığı konum 2 (Pedalla bastırma ayağını kaldırma işlevi sağlandığı zaman) (Pedal stroku)

Dikiş makinesinin pedal nötr konumundan en yüksek dikme hızına ulaştığı konum (Pedal stroku)

0 ila 19

1/0

20 ila 400

20 ila 250

150 ila 5500

200 ila 5500

10 ila 50

10 ila 100

-60 ila -10

8 ila 50

-60 ila -110

10 ila 150

N-OBT

OBTS

OBTT

S-POS

200

S-TRM

180

S-SOFT

1200

S-ASS

2000

P-SSP

P-LSA

P-FLW

-21

P-FLD

P-TRM2

-51

P-MAX

150

Pedalın nötr

noktasının karşılanması

Otomatik

kaldırıcı seçme işlevi

Otomatik

kaldırıcı kaldırmasının bekleme süresi

İplik kesmeye

başlamak için pedal stroku 1

Bastırma ayağının

alçalma zamanı

Bakım işlevleri oldukları için yıldız (*) işaretli ayar değerlerini değiştirmeyin. Çıkış sırasında ayarlanmış standart ayar değeri

değiştirilirse, makinenin bozulmasına veya performansının kötüleşmesine neden olma tehlikesi doğar.

Eğer ayar değerini değiştirmek gerekliyse, lütfen Mühendis’in El Kitabını satın alın ve talimatları izleyin. (Bu listede açıklanan ayarlar

LZ-2290A makinesinin teslimatı sırasındaki standart değerlerdir.)

Ancak, işlev ayarlarının içeriği işlevin ve performansın iyileştirilmesi amacıyla önceden haber verilmeden değiştirilebilir.

Pedal algılayıcısının karşılama değeri

Otomatik kaldırıcı seçimi

0 : Solenoid tahrik sistemi

1 : Pnömatik tahrik sistemi

Solenoid tipi otomatik kaldırma cihazı kaldırması bekleme süresinin sınırlanması

Pedal nötr konumundan (Standart pedal) iplik kesmenin başladığı konum (Pedal stroku)

Pedala basıldıktan sonra bastırma ayağının alçalma zamanı. (Bu süre sırasında dikiş makinesinin dönmeye başlaması geciktirilir.)

-15 ila 15

1/0

10 ila 600

-60 ila -10

0 ila 250

P-ANP

FLSEL

T-FL

P-TRM1

-51

T-FLWT

140

No.

Dikme başlangıcında ters beslemeli dikiş

AçıklamaÖğe

Dikme başlangıcında ters beslemeli dikiş yapıldığı zaman ters beslemeli dikiş için solenoidin başlamasını dengeleme.

Ayar

düzeyi

Ayar aralığı

-36 ila 36

Panel görünümü

Standart ayar değeri

T-SON

Sayfa

solenoid açma zamanlamasının dengelenmesi

Dikme başlangıcında ters beslemeli dikiş

Dikme başlangıcında ters beslemeli dikiş yapıldığı zaman ters beslemeli dikiş için solenoidin serbest bırakılmasını dengeleme.

-36 ila 36

T-SOFF

solenoid kapama zamanlamasının dengelenmesi

Dikme sonunda ters beslemeli dikiş solenoid

Dikme sonunda ters beslemeli dikiş yapıldığı zaman ters beslemeli dikiş için solenoidin serbest bırakılmasını dengeleme.

-36 ila 36

T-EOFF

kapama zamanlamasının dengelenmesi

İplik kesmeden

sonra ayak kaldırma

İplik kesme sırasında (sonra) bastırma ayağını kaldırma işlevi

0 : İplik kesmeden sonra bastırma ayağı kaldırma işlevi

sağlanmamış

1/0

FLAT

1 : İplik kesmeden sonra bastırma ayağı kaldırma işlevi

sağlanmış

İplik kesmeden

sonra iğneyi kaldırmak için tersine dönüş

İplik kesme sırasında (sonra) iğneyi kaldırmak için tersine dönüş işlevi

0 : İplik kesmeden sonra iğneyi kaldırmak için tersine dönüş

işlevi sağlanmamış

1/0

RATRM

1 : İplik kesmeden sonra iğneyi kaldırmak için tersine dönüş

işlevi sağlanmış

İğne milini

önceden belirlenmiş yukarı/aşağı konumunda tutma işlevi

Dikme

başlangıcında ters beslemeli dikişin Otomatik/ Manuel değişme işlevi

Dikme

başlangıcında ters beslemeli dikişten hemen sonra durma işlevi

İğne milini önceden belirlenmiş yukarı/aşağı konumunda tutma işlevi

0 : İğne milini önceden belirlenmiş yukarı/aşağı konumunda

tutma işlevi sağlanmamış

1 : İğne milini önceden belirlenmiş yukarı/aşağı konumunda

tutma işlevi sağlanmış

Bu işlev, dikme başlangıcındaki ters beslemeli dikişin dikme hızını belirleyebilir.

0 : Bu hız pedalla manuel işletime, vs. bağlı olacaktır. 1 : Bu hız belirlenmiş ters beslemeli dikiş hızına (No. 8)

bağlı olacaktır.

Dikme başlangıcında ters beslemeli dikişin tamamlanması sırasındaki işlev

0 : Dikme başlangıcında ters beslemeli dikişin tamamlan-

ması sırasında dikiş makinesini geçici olarak durdurma işlevi sağlanmamış.

1 : Dikme başlangıcında ters beslemeli dikişin tamamlan-

1/0

HPOS

1/0

SBTO

1/0

SBTQ

ması sırasında dikiş makinesini geçici olarak durdurma işlevi sağlanmış.

Yoğunlaştırma dikişi

veya dikme sonunda

iğneardı takviye dikişi (EBT) hızının değiştirilmesi

Baskı ayağı

kaldırıcı solenoidi çıkış işi ayarları

Bastırma

ayağının yavaş inme işlevi

Azalan

hızdan tekrar hızlanmayı sınırlama işlevi

Dönme

başlangıcında hızlanmayı sınırlama işlevi

Tekrar deneme

işlevi

Dikiş makinesinin

çalışmaya başlama hızını seçme işlevi

Bakım işlevleri oldukları için yıldız (*) işaretli ayar değerlerini değiştirmeyin. Çıkış sırasında ayarlanmış standart ayar değeri

değiştirilirse, makinenin bozulmasına veya performansının kötüleşmesine neden olma tehlikesi doğar.

Eğer ayar değerini değiştirmek gerekliyse, lütfen Mühendis’in El Kitabını satın alın ve talimatları izleyin. (Bu listede açıklanan ayarlar

LZ-2290A makinesinin teslimatı sırasındaki standart değerlerdir.)

Ancak, işlev ayarlarının içeriği işlevin ve performansın iyileştirilmesi amacıyla önceden haber verilmeden değiştirilebilir.

EBT başladığı zaman ilk hız

Baskı ayağı kaldırıcı solenoidi çıkış işi [%]

Bastırma ayağı yavaşça alçaltılır.

0 : Bastırma ayağı hızla alçaltılır. 1 : Bastırma ayağı yavaşça alçaltılır.

Dikiş makinesinin azalan hızından tekrar hızlanılırken hız sınırlaması yapılır. Adım adım dikiş yapılırken etkilidir.

Dikiş makinesinin çalışmaya başlaması sırasında (dikmeye başlama sırasında değil) hız sınırlaması yapılır. Adım adım dikiş yapılırken etkilidir.

Bu işlev iğne malzemeyi delemediği zaman kullanılır.

0 : Normal 1 : Tekrar deneme işlevi sağlanmıştır.

Dikiş makinesinin çalışmaya başlama eğrisi seçilir.

0 : Normal eğri 1 : Daha dik eğri

0 ila 250

S-WAIT

170

Da 5 a

0/1

FLDTY

F-SDFL

0 ila 5

F-ACRA

0 ila 5

1/0

F-ACR

F-RET

F-SCS

Ref.

– 83 –

– 84 –

No.

＊

Baskı ayağı kaldırıcı solenoidi ilk harekette emme süresi

Pedal eğrisi seçimi işlevi

İğneye iplik besleyicisinin geri dönüşü

Çarkı elle döndürdükten sonra dengeleme işlemini engelleme işlevi

Dikme başlangıcında ters beslemeli dikiş hızını azaltma işlevi

AçıklamaÖğe

Baskı ayağı kaldırıcı solenoidi emme hareketi süresi [milisaniye]

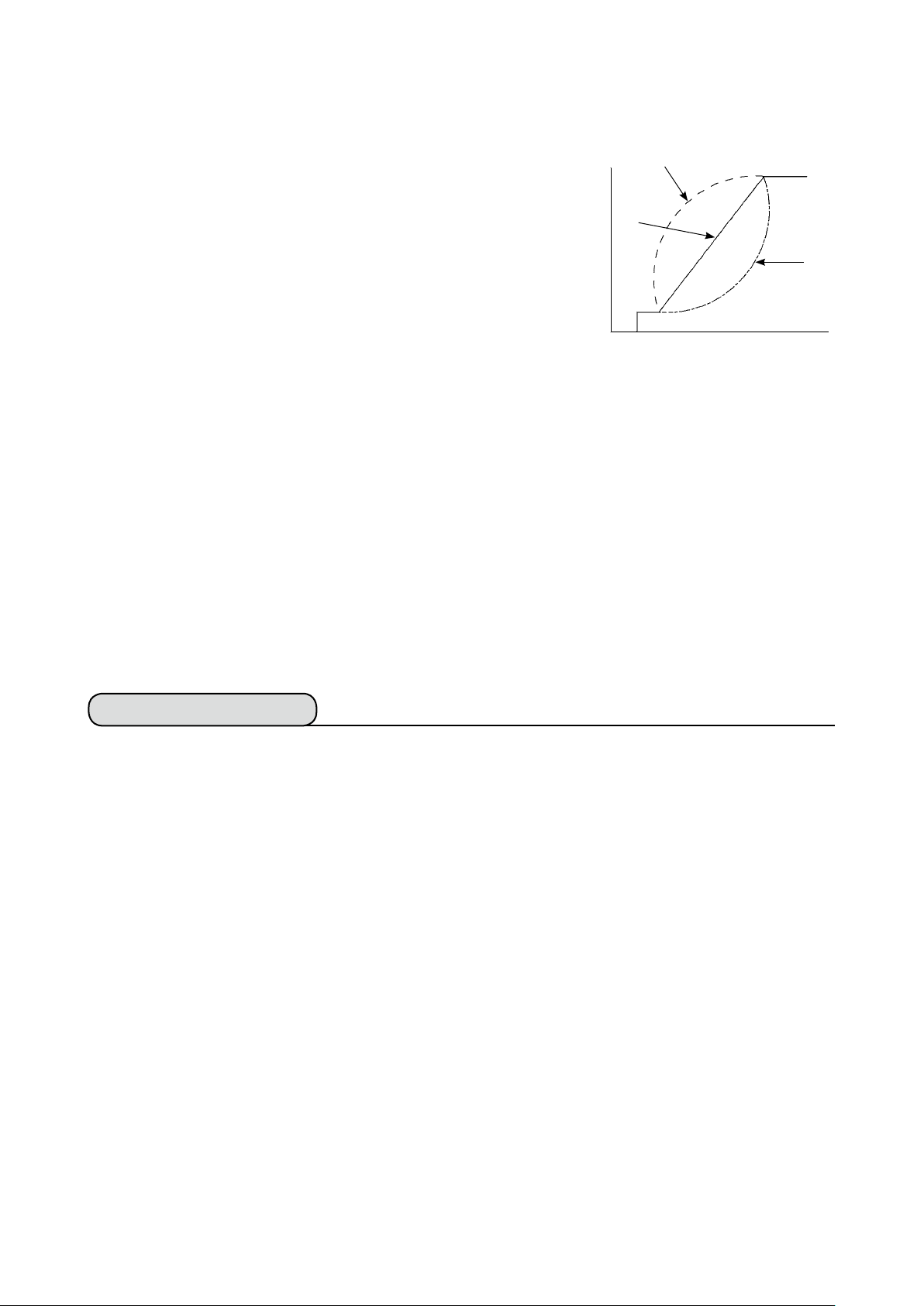

Pedal eğrisi seçilir. (Pedalla adım adım işlemeyi iyileştirir)

Dikiş hızı

Pedal stroku

Besleme geri dönüşü işlevi

0 : İşlevle

1 : İşlevsiz

Sabit boyutlu dikiş tamamlandığı sırada çark elle döndürüldüğü zaman yoğunlaştırma dikişi işlevi

0 : Yoğunlaştırma dikişi işlevi etkin.

1 : Yoğunlaştırma dikişi işlevi engellenmiş.

Dikme başlangıcında ters beslemeli dikiş sırasında hızı azaltma işlevi.

0 : Hız azaltılmaz.

1 : Hız azaltılır.

Ayar

düzeyi

Ayar aralığı

40 ila 300

0/1/2

Panel görünümü

Standart ayar değeri

1/0

T-PUT

100

F-PCS

TRS

F-PMAT

F-DSBT

Ref.

Sayfa

İğne

yukarı/aşağı dengeleme anahtarına eklenen işlev

Gücü açtıktan veya iplik kesmeden sonra iğne yukarı/aşağı dengeleme anahtarının işleyişi değiştirilir.

0 : Normal (sadece iğne yukarı/aşağı dengeleme dikişi)

1 : Sadece yukarıda belirtilen değiştirme yapıldığı zaman

tek dikişli dengeleme dikişi yapılır. (Yukarıda durma i^

1/0

F-MADF

yukarıda durma)

Maksimum

dikiş hızı ayarı

İpliği dikme

100

başlangıcında serbest

Dikiş makinesi kafasının maksimum dikiş hızı ayarlanabilir. * Ayar, bağlanacak direnç paketine göre değişir.

Dikme başlangıcında iplik serbest bırakma işlevini etkinleştirmek için dikiş sayısının ayarlanması

50 ila MAX

S-MAX

4000

0 ila 9

F-THLS

bırakma işlevi Sayaç işlevi

101

seçimi

Sayacın manuel olarak mı, yoksa her iplik kesmede mi işletileceği seçilir.

0 : Her iplik kesildiğinde

1/0

F-MAC

1 : Manuel anahtarla

Pedal

103

algılayıcısı nötr dengeleme

Pedal algılayıcısı nötr dengeleme işlevi

0: Pedal algılayıcısı nötr dengeleme işlevi etkisiz

1: Pedal algılayıcısı nötr dengeleme işlevi etkin

1/0

F-ANP

işlevi

Bakım işlevleri oldukları için yıldız (*) işaretli ayar değerlerini değiştirmeyin. Çıkış sırasında ayarlanmış standart ayar değeri

değiştirilirse, makinenin bozulmasına veya performansının kötüleşmesine neden olma tehlikesi doğar.

Eğer ayar değerini değiştirmek gerekliyse, lütfen Mühendis’in El Kitabını satın alın ve talimatları izleyin. (Bu listede açıklanan ayarlar

LZ-2290A makinesinin teslimatı sırasındaki standart değerlerdir.)

Ancak, işlev ayarlarının içeriği işlevin ve performansın iyileştirilmesi amacıyla önceden haber verilmeden değiştirilebilir.

(3) İşlevlerin seçiminin ayrıntılı açıklaması

Yumuşak başlangıç işlevinin seçimi (İşlev ayar No. 1 N-SOFT)

Dikiş adımı (dikiş uzunluğu) küçük olduğu veya kalın bir iplik kullanıldığı zaman dikme başlangıcında iğne ipliği ile masura ipliği birbirine geçmeyebilir. Bu sorunu çözmek için, dikme hızını sınırlayan ve böylece başlangıç ilmeklerinin başarıyla atılmasını garanti eden bu işlev (“yumuşak başlangıç” diye adlandırılır)

kullanılır. 0 : İşlev seçilmemiş. 1 ila 9 : Yumuşak başlangıç modunda atılacak dikiş sayısı.

Yumuşak başlangıç işleviyle sınırlandırılan dikme hızı değiştirilebilir. (İşlev ayar No. 37 S-SOFT) Veri ayarlama aralığı 150 ila 5.500 sti/min <50 sti/min>

Titreşim azaltma işlevi (İşlev ayar No. 5 T-ACC) )

Bu işlev, dikme başlangıcında el lambası ışığının titremesini azaltır. Ayar değeri yükseldikçe, bu işlev daha

etkili çalışır. Ayar aralığı

0 ila 8

0 : Titreşim azaltma işlevi etkin değil.

ila

8 : Titreşim etkili şekilde azaltılır.

Titreşim azaltma işlevi ne kadar çok etkili çalışırsa (ayar değeri ne kadar yüksekse), dikiş makinesinin çalışmaya başlama hızı o kadar düşük olur.

Dikiş makinesi durduğu zaman iğne mili durma konumunun ayarlanması (İşlev ayar No. 10 NPS)

Pedal nötr konumdayken iğne milinin konumu belirlenir. 0 : Aşağı İğne mili, hatvesinin en alt konumunda durur. 1 : Yukarı İğne mili, hatvesinin en üst konumunda durur.

İğne milinin durma konumu en üst konuma ayarlandığı zaman, iplik kesme işi iğne mili en düşük konumuna indikten sonra yapılır.

PSC kutusuna monte edilmiş tuşlu anahtarın klik sesi (İşlev ayar No. 11 SOUND)

Bu işlev, PSC kutusu üstüne monte edilmiş dört tuşlu anahtar işletildiği zaman ses çıkıp çıkmayacağını

seçer. 0 : kapalı Klik sesi kapalıdır. 1 : açık Klik sesi açıktır.

– 85 –

– 86 –

İsteğe bağlı anahtar işlevi seçimi (İşlev ayar No. 12 SW 2): Sadece isteğe bağlı anahtarı bulunan

makine kafası ile kullanılır. (İsteğe bağlı anahtar takımı Parça No. : 40003640)

A. Yardımcı iplik verici kolu (horozu) bulunan

makine durumunda

İsteğe bağlı anahtar

B. Yardımcı iplik verici kolu (horozu) olmayan

makine durumunda

İsteğe bağlı anahtar

İsteğe bağlı anahtara atanacak işlevler aşağıdakiler arasından seçilebilir. 0 : İşlev yok (Standart ayar) 1 : İğne yukarı/aşağı dengeleme dikişi: Anahtara her basıldığında, yarım dikiş boyu normal bes-

lemeli dikiş yapılır. (Paneldeki yukarı/aşağı dengeleme dikişi anahtarının işleyişi ile aynı.) 2 : İşlev yok 3 : İşlev yok 4 : İplik kesme işlevi: Bu işlev iplik kesme anahtarı gibi çalışır. 5 : Bastırma ayağı kaldırma işlevi: Bu işlev ayak kaldırma anahtarı gibi çalışır. 6 : Tek dikiş dengeleme dikişi: Bu anahtara her basıldığında, tek dikişle dikme işlemi yapılır. 7 : İşlev yok 8 : Pedal nötr bastırma ayağı kaldırma işlevi seçimi 2’ye, 3’e ve 7’ye ayarlamayın. Bu sayılar seçilirse, soruna veya kazaya neden olur.

Nötr otomatik bastırma ayağı kaldırma işlevi (sadece AK cihazı ile) (İşlev ayar No. 21 N-NPL)

Bu işlev, pedal nötr konumda olduğu zaman bastırma ayağını otomatik olarak kaldırabilir. Pedalın otomatik kalkma zamanı iplik kesmeden sonraki otomatik kaldırma zamanına bağlıdır ve bastırma ayağı otomatik olarak alçaldığı zaman, pedal önceki nötr konumdan çıktıktan sonra otomatik olarak ikinci

nötr konuma yükselir. 0 : Kapalı Nötr otomatik bastırma ayağı kaldırma işlevi etkin değil. 1 : Açık Nötr otomatik bastırma ayağı kaldırma işlevi seçimi.

İşletim paneli işlevinde iğne yukarı/aşağı dengeleme anahtarı değiştirme işlevi (İşlev ayar No. 22

F-CMSP)

IT-100D panelindeki iğne yukarı/aşağı dengeleme anahtarı işlevi, iğne yukarı/aşağı dengeleme dikişi veya

tek dikişli dengeleme dikişi arasında değiştirilebilir. 0 : İğne yukarı/aşağı dengeleme dikişi 1 : Tek dikişli dengeleme dikişi

Devam eden ters beslemeli dikiş işlevi (İşlev ayar numaraları 30 ila 33 OBT, OBTS, OBTT)

Dikiş sayısı sınırı ve iplik kesme komutu işlevleri dikiş makinesi kafasındaki dokunmatik anahtara eklene-

bilir.

İşlev ayar No. 30 Devam eden ters beslemeli dikiş işlevi seçilir. 0 : kapalı Normal iğneardı dikiş işlevi

1 : açık Devam eden ters beslemeli dikiş işlevi

İşlev ayar No. 31 Devam eden ters beslemeli dikişi oluşturan dikiş (ilmek) sayısı ayarlanır. 0 ila 19 dikiş <1/dikiş>

İşlev ayar No. 32 Devam eden ters beslemeli dikişin etkili durumu 0 : kapalı Dikiş makinesi durduğu zaman işlev etikisizdir..

(Reverse feed stitching on the way functions only when the sewing machine is running.) 1 : açık Dikiş makinesi durduğu zaman işlev etkindir. (Devam eden ters beslemeli dikiş işlevi sadece dikiş makinesi hem çalıştığı hem de durduğu zaman kullanılır.)

Dikiş makinesi çalışırken yukarıdaki durumlardan biri geçerlidir.

İşlev ayar No. 33 İplik kesme devam eden ters beslemeli dikiş tamamlandığı zaman yapılır. 0 : kapalı İplik kesme yapılmaz 1 : açık İplik kesme yapılır.

Her bir ayar durumundaki işlemler

İşlev ayarı

No. 32

veya

No. 33

veya

Çıkış fonksiyonu

Normal dokunmatik anahtar gibi çalışır. Pedalın ön kısmına bastırırken dokunmatik anahtar işletildiği zaman,

işlev ayarı No. 31 tarafından belirlenmiş dikiş sayısıyla ters beslemeli dikiş yapılabilir.

Pedalın ön kısmına bastırırken veya dikiş makinesi durduğu sırada dokunmatik anahtar işletildiği zaman, işlev ayarı No. 31 tarafından belirlenmiş dikiş sayısıyla ters beslemeli dikiş yapılabilir.

Pedalın ön kısmına bastırırken dokunmatik anahtar işletildiği zaman, işlev ayarı No. 31 tarafından belirlenmiş dikiş sayısıyla ters beslemeli dikiş yapıldıktan sonra otomatik iplik kesme yapılır.

Uygulama

No. 30

Normal ters beslemeli dikiş dokunmatik anahtarı olarak kullanılır.

Dikme sırasında takviye dikişi (kenet dikişi) için kullanılır. (Sadece dikiş makinesi işlerken çalışır.)

Dikme sırasında takviye dikişi (kenet dikişi) için kullanılır. (Dikiş makinesi durmuşken veya işlerken

çalışır.)

Dikme sonunda ters beslemeli dikiş için başlangıç dikişi olarak kullanılır. (Pedalın arka kısmına basıla

rak iplik kesme yerine geçecek şekilde kullanılır. Sadece dikiş makinesi işlerken çalışır. Özellikle dikiş makinesi bir ayakta çalışma makinesi olarak kullanıldığı zaman etkilidir.)

Dikme sonunda ters beslemeli dikiş için başlangıç dikişi olarak kullanılır. (Pedalın arka kısmına ba

sılarak iplik kesme yerine geçecek şekilde kullanılır. Dikiş makinesi durmuşken veya işlerken çalışır. Özellikle dikiş makinesi bir ayakta çalışma makinesi olarak kullanıldığı zaman etkilidir.)

WB, CB ve 0B tipleri dışındaki makinelerde mümkün değildir. Dokunmatik kit (ayrı satılır, Parça No. 40010795) gereklidir.

– 87 –

– 88 –

Bastırma ayağı kaldırmanın bekleme zamanı (İşlev ayar No. 47 T-FL)

Solenoid tipi bastırma ayağı kaldırıcı (No. 46 0) bastırma ayağı kaldırmanın bekleme zamanı kontrolünü

ayarlayabilir. Bu işlev, bastırma ayağı kaldırıldıktan sonra ayar No. 47 ile ayarlanmış süre geçtiği zaman

bastırma ayağını otomatik olarak indirir.

Pnömatik tip bastırma ayağı kaldırıcı (No. 46 1) seçildiği zaman, bastırma ayağı kaldırmanın bekleme

zamanı kontrolü, ayar değeri ne olursa olsun sınırsızdır. Ayar aralığı 10 ila 600 sn <10/sn>

Ters beslemeli dikiş için solenoid zamanlamasının dengelenmesi (İşlev ayar numaraları 51 ila 53

T-SON, T-SOFF, T-EOFF)

Otomatik ters beslemeli dikiş işlemi altında normal ve ters beslemeli dikişler eşit olmadığı zaman, bu işlev

iğneardı dikiş için solenoid zamanlaması açma/kapamayı değiştirebilir ve zamanlamayı dengeleyebilir.

Dikme başlangıcında ters beslemeli dikiş solenoid açma zamanlamasının dengelenmesi (İşlev ayarı

No. 51)

Dikme başlangıcında ters beslemeli dikiş solenoid açma zamanlaması 10° artışlarla dengelenebilir. Ayarlama aralığı – 36 ila 36 <1/10°>

※

Ayar değeri Dengeleme açısı Dengeleme dikiş sayısı – 36 – 360˚ – 1 – 18 – 180˚ – 0.5 0 0˚ 0 18 180˚ 0.5 36 360˚ 1

–360˚ –180˚

0˚ 180˚ 360˚

1 dikiş önceki nokta

0° kabul edildiği zaman, önde ve arkada 360°(1 dikiş) ile dengeleme mümkündür.

Dikme başlangıcında ters beslemeli dikiş solenoid kapama zamanlamasının dengelenmesi (İşlev ayarı

No. 52)

Dikme başlangıcında ters beslemeli dikiş solenoid kapama zamanlaması 10° artışlarla dengelenebilir. Ayarlama aralığı – 36 ila 36 <1/10°>

–360˚

Ayar değeri Dengeleme açısı Dengeleme dikiş sayısı – 36 – 360˚ – 1 – 18 – 180˚ – 0.5

–180˚ 0˚

180˚ 360˚

0 0˚ 0 18 180˚ 0.5 36 360˚ 1

Dikme sonunda ters beslemeli dikiş solenoid kapama zamanlamasının dengelenmesi (İşlev ayarı No.

53)

Dikme sonunda ters beslemeli dikiş solenoid kapama zamanlaması 10° artışlarla dengelenebilir. Ayarlama aralığı – 36 ila 36 <1/10°>

Ayar değeri Dengeleme açısı Dengeleme dikiş sayısı – 36 – 360˚ – 1 – 18 – 180˚ – 0.5 0 0˚ 0 18 180˚ 0.5 36 360˚ 1

–360˚ –180˚

0˚ 180˚ 360˚

İplik kesmeden sonra ayak kaldırma işlevi (İşlev ayar No. 55 FLAT)

Bu işlev iplik kesmeden sonra bastırma ayağını otomatik olarak kaldırabilir. Bu işlev sadece AK cihazıyla

birlikte kullanıldığı zaman etkilidir. 0 : kapalı Bastırma ayağını otomatik olarak kaldırma işlevi kullanılmaz. (Bastırma ayağı iplik kesmeden sonra otomatik olarak yukarı kalkmaz.) 1 : açık Bastırma ayağını otomatik olarak kaldırma işlevi kullanılır. (Bastırma ayağı iplik kesmeden sonra otomatik olarak yukarı kalkar.)

İplik kesmeden sonra iğneyi kaldırmak için tersine dönüş (İşlev ayar No. 56 RATRM)

Bu işlev iplik kesmeden sonra iğne milini neredeyse en üst konumuna kaldırmak üzere dikiş makinesini

ters yönde döndürmek için kullanılır. Bu işlevi iğne bastırma ayağının altında gözüktüğü ve ağır malzemeli

ve benzeri dikiş ürünlerinin üzerini çizebileceği durumlarda kullanın. 0 : kapalı İplik kesmeden sonra iğne milini neredeyse en üst konumuna kaldırmak üzere dikiş

makinesini ters yönde döndürme işlevi kullanılmaz.

1 : açık İplik kesmeden sonra iğne milini neredeyse en üst konumuna kaldırmak üzere dikiş

makinesini ters yönde döndürme işlevi kullanılır.

İğne mili, dikiş makinesi ters yönde döndürülerek, hemen en yüksek ölü noktaya yükseltilir. Bunun sonucunda iğne ipliği sıyrılıp, çıkabilir. Bu nedenle iplik kesmeden sonra kalan iplik uzunluğu gerektiği gibi ayarlanmalıdır.

İplik kesmeden sonra iğneyi kaldırmak için tersine döndürme işlevi ayarlandığı zaman, iğne mili iplik kesmeden sonra yukarı konumundan çıkar. Bir dahaki sefere güç açıldığı zaman çarkı elle döndürmek gereklidir. İplik kesmeden sonra iğneyi kaldırmak için tersine dönüş sırasında düzenleme ekranına giriş yapmak mümkün değildir. Düzenleme ekranına giriş yapmak için çarkı elle döndürerek, konumu yukarı konumuna ayarlamak gereklidir.

İğne milini önceden belirlenmiş yukarı/aşağı konumunda tutma işlevi (İşlev ayar No. 58 HPOS)

İğne mili üst konumda veya alt konumda olduğu zaman, bu işlev hafçe bir fren uygulayarak iğne milini

bekletir. 0 : kapalı İğne milini önceden belirlenmiş yukarı/aşağı konumunda tutma işlevi etkisizdir. 1 : açık İğne milini önceden belirlenmiş yukarı/aşağı konumunda tutma işlevi etkilidir.

Dikme başlangıcında ters beslemeli dikişin dikme hızı için OTOMATİK/Pedal değiştirme işlevi (İşlev

ayar No. 59 SBTO)

Bu işlev dikme başlangıcında ters beslemeli dikişin kesintisiz olarak işlev ayarı No. 8 ile ayarlanan hızda

mı yoksa pedal hareketiyle ayarlanan hızda mı yapılacağını seçer. 0 : Manuel Hız pedal hareketiyle gösterilir.

1 : Otomatik Belirlenen hızda otomatik dikiş

1. Dikme başlangıcında ters beslemeli dikişin maksimum dikme hızı, pedala bakılmaksı zın işlev ayar No. 8 ile ayarlanmış hızla sınırlandırılır.

2. “0” seçildiği zaman, ters beslemeli dikişin dikişleri (ilmekleri) normal beslemeli dikişin dikişlerine uymayabilir.

Dikme başlangıcında ters beslemeli dikişten hemen sonra durma işlevi (İşlev ayarı No. 60 SBTQ)

Bu işlev, dikme başlangıcında ters beslemeli dikişin tamamlanma süreci sırasında pedalın ön kısmına basmaya devam edilse bile dikiş makinesini geçici olarak durdurur. Dikme başlangıcında ters beslemeli dikişle kısa bir mesafe dikildiği zaman kullanılır.

0 : Dikme başlangıcında ters beslemeli dikişten hemen

sonra dikiş makinesini geçici olarak durdurma işlevi kullanılmaz.

1 : Dikme başlangıcında ters beslemeli dikişten hemen

sonra dikiş makinesini geçici olarak durdurma işlevi kullanılır.

Dikme ürünlerinin yönünü değiştirmek için dikiş makinesini geçici olarak durdurun.

– 89 –

– 90 –

Bastırma ayağının yavaş inme işlevi (sadece AK cihazıyla) (İşlev ayar numaraları 70 ve 49 F-SDFL,

T-FLWT)

Bu işlev bastırma ayağını yavaşça indirebilir. Bu işlev bastırma ayağını indirme sırasında temas gürültüsünü, kumaş sakatlanmasını veya kumaşın kaymasını azaltmak için gerekli olduğu zaman kullanılabilir.

Yavaş indirme işlevini seçme sırasında işlev ayar No. 49’un zamanını da değiştirin çünkü pedala basılarak bastırma ayağı indirilirken işlev ayar No. 49’un zamanı daha uzun ayarlanmadıkça yeterli etki elde edilemez.

0 ila 250 msn 10 msn/Adım

0 : Bastırma ayağının yavaş inme işlevi etkili değildir. (Bastırma ayağı hızla alçaltılır.) 1 : Bastırma ayağının yavaş inme işlevi seçimi

Adım adım işlemeyi iyileştirme işlevi (İşlev ayar numaraları 71 ve 72 F-ACRA, F-ACR)

Bu işlev ayakta çalışma için pedal veya dikiş makinesi için yüksek hız anahtarını işleterek tek dikişle dikme kullanılabilirliğini iyileştirir. Ayar değeri ne kadar fazla olursa, dönme başlangıcındaki hız sınırlaması o kadar dikkate değer ölçüde artar ve tek dikişle dikme iyileştirilir. İşlev ayar No. 71 hız azaltma devamında yeniden hızlanma sırasında hızı sınırlar. İşlev ayar No. 72 durma halinden hızlanmayı sınırlar.

Bu işlev iplik kesmeden hemen sonra dikmeye başlarken veya gücü açarken çalışmaz.

0 ila 5

1/Adım

sti/min

İşlev ayar No. 72

İşlev ayar No. 71

0 ila 5

1/Adım

Pedal nötr

Dikme başlangıcında ters beslemeli dikiş hızını azaltma işlevi (İşlev ayar No. 92 F-DSBT)

Pedala bastırma

Dikme başlangıcında ters beslemeli dikiş sırasında hızı azaltma işlevi: Pedal durumuna bağlı normal kullanım (Hız kesintisiz olarak en yükseğe çıkar.) Bu işlev geçici olarak durdurma doğru şekilde kullanıldığı zaman kullanılır. (Manşet ve manşet takma)

0 : Hız azaltılmaz. 1 : Hız azaltılır.

Tekrar deneme işlevi (İşlev ayar No. 73 F-RET)

Geçici durma

Durmadan, kesintisiz dikme

Tekrar deneme işlevi kullanıldığı zaman, dikme malzemesi kalınsa ve iğneyle delinmezse, bu işlev iğnenin malzemeyi kolayca delmesini sağlar.

0 : Normal 1 : Tekrar deneme işlevi sağlanmıştır.

Dikiş makinesinin çalışmaya başlama hızını seçme işlevi (İşlev ayar No. 76 F-SCS)

Bu işlev dikiş makinesi hızının çalışmaya başlama sırasında daha fazla olmasının istendiği durumda seçilir. (Başlangıç için gerekli zaman yaklaşık %10 kısaltılır.)

0 : Normal eğri 1 : Daha dik eğri

Eğer “1” seçilirse, motor düzensiz hareket edebilir. Ayrıca, dikiş makinesi çalışırken gürültü çıkabilir veya fazlalaşabilir.

Pedal eğrisi seçimi işlevi (İşlev ayar No. 87 F-PCS)

Bu işlev pedalın basılma miktarına karşı dikiş makinesinin dikiş hızı eğrisinin seçimini yapabilir. Adım adım işletmenin zor olduğunu veya pedal tepkisinin yavaş olduğunu hissettiğiniz zaman bu işlevi değiştirin.

0 : Pedalın basılma miktarı cinsinden dikiş makinesinin

dikiş hızı doğrusal olarak artar.

1 : Pedalın basılma miktarı cinsinden ani hızlanma tepki-

si gecikir.

2 : Pedalın basılma miktarı cinsinden ani hızlanma tepki-

si çabuklaşır.

Dikiş hızı (sti/min)

İğne yukarı/aşağı dengeleme anahtarına eklenen işlev (İşlev ayar No. 93 F-MADF)

Tek dikiş işletimi sadece iplik kesmeden veya güç anahtarını açmadan hemen sonra yukarıda durma sıra-

sında iğne yukarı/aşağı dengeleme anahtarına basıldığı zaman yapılabilir. 0 : Normal (sadece iğne yukarı/aşağı dengeleme dikişi işletimi) 1 : Sadece yukarıda belirtilen değiştirme yapıldığı zaman tek dikişli dengeleme dikişi işletimi (yu-

karıda durma / yukarıda durma) yapılır.

Pedal stroku (mm)

Dikiş makinesi kafasının maksimum dikiş hızı ayarlama (İşlev ayar No. 96 S-MAX))

Bu işlev kullanmak istediğiniz dikiş makinesi kafasının maksimum dikiş hızı ayarlayabilir.

Ayar değerinin üst sınırı bağlanacak dikiş makinesi kafasına göre değişir. 50 ila Maksimum [sti/min]

6-17. Harici arayüz

Harici arabirim işletim paneline bağlanacak kısım ve işletim panelinden farklı olan sistem anlamına gelir. İşlevin kullanımı ve ayrıntıları için, lütfen ticari osimizden sorunuz.

(1) Ortam giriş yeri

Ortam giriş yeri, çalışma panelinin sol tarafında bulunan kapak içine takılıdır.

(2) Ethernet bağlantı noktası

Kullanıcı panelinin sağ tarafının iç kısmında bir Ethernet konektörü sağlanmıştır.

(3) RS-232C kapısı

RS-232C konektörü işletim panelinin arka tarafında bulunan kauçuk kapağa takılıdır.

(4) Genel giriş kapısı (Üretim kontrol anahtarı bağlama konektörü)

Genel giriş konektörü, CN105 işletim panelinin arka tarafında bulunan kablo çıkış kapağına takılıdır.

– 91 –

– 92 –

6-18. Maksimum dikiş hızının ayarlanması

Maksimum dikiş hızını ayarlayın.

Ekranı maksimum dikiş hızı ayar ekranına çevirmek için sayaç/hız değiştirme anahtarına 1 basın. Dikiş

hızını artırmak için 2 veya 4 anahtarına, azaltmak için ise 3 veya 5 anahtarına basın. (50 sti/min aralıklarla)

6-19. Panel bellek anahtarı ayarı

1 numaralı bilgi ekranı (bakım personeli seviyesi)

■

1) Gücü AÇIK konuma getirin.

2) 1 anahtarını 2 numaralı bilgi ekranı görüntülenecek kadar uzun bir süre boyunca basılı tutun.

2 numaralı bilgi ekranı (bakım personeli seviyesi)

■

3) Bellek anahtarı ayar ekranını görüntülemek için 2 anahtarına basın.

Bellek anahtarı ayar ekranı

■

12345

No. Açıklama

Çevrimdışı ağ ayarı Ağ bağlantısı geçerliliği/geçersizliği seçilir.

: Ağ bağlantısı etkin.

: Ağ bağlantısı engelli.

Saat düzeltme işlevi Ağ bağlantısı olduğunda, saat düzeltme işlevinin geçerliliği/geçersizliği ayarlanır.

: Saat düzeltme etkin değil.

: Ağ bağlantısı olduğunda, panel saati ana bilgisayar saati referans alınarak

düzeltilir. ISS ölçüm uyarısı için kalan tampon Panelde saklanan ISS ölçümü veri kapasitesi çok az kaldığında uyarı (E205) oluşturulur.

: Uyarı oluşturulmaz.

: Ağa çıkışı yapılan veri kapasitesi azaldığında bir uyarı (E205) oluşturulur (bu

Başlangıç

değeri

uyarı sistem ağa bağlı olduğunda da oluşuyorsa, ağ bağlantısında bir problem

olabilir).

: USB parmak diske çıkışı yapılan veri kapasitesi azaldığında bir uyarı oluşturu-

lur. Bu uyarı oluşursa panele bir USB bellek takın ve veriyi çıkartın.

* USB parmak bellek ile veri toplamak için çalışma panelini ağa bağlamaktansa

sonuncuyu seçmeniz tavsiye edilir.

4) Yukarıda bahsi geçen ayarın tamamlanmasından sonra, 3 anahtarına basın. Ekran, bilgi ekranına geçiş

Arka ışık kapatma ayarı Bu tuşlar arka ışık kapatma ayarını değiştirmek için kullanılır.

: Arka ışık otomatik olarak kapatılır.

Arka ışık durumu, arka ışık anahtarı ile açık/kapalı konumları arasında değiştirilir.

Arka ışık kapatma zaman ayarı

Arka ışık otomatik kapatma özelliği seçildiğinde bu öğe ayarlanmalıdır.

: Bu anahtarla, arka ışığın otomatik olarak kapatılması için ne kadar süre geç-

mesi gerektiği ayarlanır. (Birim: Saniye)

yapar.

10.0

– 93 –

7. DİKME

7-1. İplik gerilimini ayarlama

UYARI:

İplik kopması durumunda, iplik verici kolda (horozda) iplik dolaşması olabilir. Bu durumda, horoz kapağını kaldırarak horoz etrafındaki iplik dolaşmasını giderin. Bu sırada, bıçağın elinizi kesmemesine dikkat edin.

(1) İğne ipliği geriliminin ayarlanması

1) İğne ipliği gerilimini germe somununu 1 kullanarak ayarlayın. İğne ipliği gerilimi, germe somunu saat yönünde döndürüldüğün-

de artar, saat yönünün tersine döndürüldüğünde azalır.

1. Eğer ön-gerdiricinin iplik döner diskten 3 kayıp, çıkabilir. Ön-gerdirme ayar somunuyla 4, ön-gerdirici ve döner disk arasında gerginlik dengesine dikkat ederek, öngerdiricinin iplik gerginliğini ayarlayın.

2. İğne ipliği gerginliğini ayarlarken, döner diskin

sıyırma olmadan, düzgün döndüğünü kontrol

etmek için ipliği F yönünde çekin.

İplik döner diski sıyırıyorsa, ön-gerdirme ayar

somununu 4 sıkın.

3. İplik germe diski keçesi 5 bir sarf parçasıdır.

İplik döner diski 3 sıyırdığı zaman, iplik ger-

me diski 5 keçesinin kullanılmayacak kadar eskimiş olma olasılığı vardır. Keçeyi yenisiyle değiştirin (Parça No.: 22528509 × 4 adet).

iplik gerilimi çok düşükse,

(2) İplik horozu yayının ayarlanması

1) İplik horozu yayının gerilimini değiştirmek için, germe kolonu

yuvasını makine koluna bağlayan vidayı 1 iyice sıkın ve bir tornavidanın ucunu germe kolonundaki 2 yarığa geçirerek, iplik

horozu yayının gerilimini ayarlayın. Gerilimi arttırmak için saat yönünde döndürün. Gerilimi azaltmak için saat yönünün tersine döndürün.

2) Horoz yayının çektiği iplik miktarını değiştirmek için, germe

kolonu yuvasının sıkma vidasını 1 gevşetin ve germe kolonu

yuvasını 3 döndürün. Horoz yayı tarafından çekilen iplik miktarının ayarlanma aralığı:

6 ila 10 mm

Arttırma

Azaltma

(3)

Masura ipliği gerginliğinin ayarlanması

1) Masura ipliği gerginliği, gerilim ayarlama vidası 1 döndürülerek ayarlanır.

Gerilimi arttırmak için saat yönünde döndürün. Gerilimi azaltmak için saat yönünün tersine dön-

dürün.

– 94 –

7-2. Bastırma ayağı basıncının ayarlanması

UYARI:

1) Bastırma ayağının yaptığı basıncı arttırmak için bastırma ayağı yay regülatörünü 1 saat yönünde

döndürün.

2) Basıncı azaltmak için bastırma ayağı yay regülatörünü saat yönünün tersine B döndürün.

7-3. Tek tuş tipi ters beslemeli dikiş mekanizması

(1)

Ters beslemeli anahtar kolunun kullanılması

1) Ters besleme anahtarına 1 basılınca, dikiş makinesi ters beslemeli dikiş yapmak için derhal ters yönde çalışır.

2) Kolu basılı tuttuğunuz sürece ters beslemeli dikiş yapılır.

3) Anahtar kolunu serbest bırakınca, makine derhal normal yönde çalışır.

4) Ters besleme anahtarı numda kullanılabilir.

WB, CB ve 0B dışındaki tiplerde, dokunmatik kit (ayrıca satılır, Parça No.

40010795) gereklidir.

döndürülerek, iki ko-

(2) Anahtarın yüksekliği

UYARI:

A. Yardımcı iplik verici kolu (horozu) bulunan makine durumunda

1) Tespit vidasını 1 gevşetin ve ayna anahtarını 2 aşağı veya yukarı ayarlayın.

2) Tespit vidasını 3 gevşetin ve yüksekliği ayarlamak için ters besleme anahtarını 4 yukarı veya aşağı hareket ettirin.

* Ters besleme anahtarının 4 ve ayna anahtarının

konumu tersine çevrilebilir.

3) Tespit vidasını gevşetin

ve ayna anahtarını 2 çıkarın.

4) Tespit vidasını 3 hafçe gevşetin, ters besleme anahtarını 4 ve kılavuzu 5 yukarı hareket ettirin ve kılavuzla 5 anahtarı ve tespit vidasını 3 sabitleyin.

– 95 –

5) Ayna anahtarını 2 montaj yerine 6 koyun ve tespit vidasıyla 1 sabitleyin. (Ayna anahtarını 2 montaj yerine 6 montaj yeri 6 ayna anahtarı 2 içine geçecek şekilde yerleştirin.)

(Not) Sırasıyla anahtarların yüksekliğini serbestçe ayarlayın.

B. Yardımcı iplik verici kolu (horozu) olmayan makine durumunda

Sürece göre ters besleme anahtarı 4 aşağıda olduğu zaman, yüksekliği ayarlayın.

1) İki tespit vidasını

gevşetin ve ters besleme anahtarını 4 çıkarın.

2) 3)

2) Tespit vidasını 3 gevşetin ve ters besleme anahtarını 4 montaj kaidesinden 8 çıkarın.

3) Ters besleme anahtarını 4 montaj kaidesinden 8 kaydırarak, çıkarın.

(Ters besleme anahtarının mandalını montaj kaidesinin yivinden çıkarın. Anahtarı monte ederken kıla

vuz 5 kullanılır.)

4) 5 , 6)

4) Tespit vidasını gevşetin

ve ayna anahtarını 2 çıkarın.

5) Ters besleme anahtarının 4 mandalını montaj kaidesindeki 6 yive takın.

6) Ters besleme anahtarını 4 kılavuz 5 ve tespit vidası 3 ile sabitleyin.

7) Ayna anahtarını 2 montaj yerine 6 koyun ve tespit vidasıyla 1 sabitleyin.

(Ayna anahtarını 2 montaj yerine 6 montaj yeri 8 ayna anahtarı 2 içine geçecek şekilde yerleştirin.)

* Ters besleme anahtarının 4 ve ayna anahtarının

konumu tersine çevrilebilir.

Anahtarın konumunu “A. Yardımcı iplik verici kolu

(horozu) olan makine” durumunda değiştirirken, 3) ila 5) şıklarına bakın.

(Not) Sırasıyla anahtarların yüksekliğini serbestçe

ayarlayın.

– 96 –

7-4. El anahtarı

1) Ters besleme anahtarı Ters besleme anahtarına

basılınca ters besle-

me yapılır.

Serbest bırakıldığında, normal besleme yapılır.

* Ters besleme anahtarı WB, CB ve 0B tipleri

dışındaki makinelere takılı değildir.

(Dokunmatik cihaz (ayrı satılır), Parça No.

40010795 gereklidir.)

2) Ayna evirmesi anahtarı 2

Fisto, özel desen veya devamlı dikiş seçildiği za-

man, bu anahtar bir ayna evirmesi anahtarı olur.

Ayna evirmesi, dikmenin geçici olarak durması sırasında ayna evirmesi anahtarına basıldıktan sonra ters desen dikişi yapılması işlevi anlamına gelir. (Ayrıntılar için, s. 69’da ayna işlevi ayarına bakın. 4) Yükseklik ayarlaması için, bakınız s. 95.

Dikme prosedürü (Fisto)

1) Dikme sırasında ayna evirmesi yapmak istediğiniz noktada dikiş makinesini durdurun.

2) Ayna evirmesi anahtarına

basın. Ayna evirmesi anahtarı seçildiği zaman, LED lambası yanar. (Bu

anahtar sadece dikiş makinesi durduğu zaman işletilebilir, makine çalışırken işletilemez.)

3) Dikiş makinesiyle ayna evirmesi dikişi yapın.

4) İplik kesme yapın ve evirme dikişini tamamlamak için ayna evirmesi anahtarına tekrar basın.

Daha sonraki evirme işlemi

Fisto 1

desen

Dikme yönü

Ayna evirmesi işlemi LED lambası yanar.

Dikiş makinesini durdurun ve ayna evirmesi anahtarına basın.

Dikme sırasındaki desen

– 97 –

JUKI LZ-2290A-SS, LZ-2290A-SS-7, LZ-2290A-SU, LZ-2290A-SU-7 Instruction Manual [tr]

Specifications and Main Features

Frequently Asked Questions

User Manual

İÇİNDEKİLER

1. MAKİNE BİLEŞENLERİNİN ADLARI

2. ÖZELLİKLER

2-1. Makine kafasının özellikleri

2-2. Elektrik kutusu özellikleri

3. DİKİŞ DESENİ TABLOSU

4. MONTAJ

4-1. Dikiş makinesi kafasının montajı

4-2. İğne mili durdurucusunun çıkarılması

4-3. Dizliğin takılması

4-4. Dizliğin yüksekliğinin ayarlanması

4-5. Elektrik kutusunun montajı

Güç anahtarı kablosunun bağlanması (Japonya ve genel ihracat alanı)

4-7. İşletim panelinin montajı (IT-100D)

4-8. Kabloların bağlanması

(1) Kabloların hazırlanması

(2) Konektörlerin bağlanması

4-9. Bağlantı çubuğunun takılması

4-10. Pedalın ayarlanması

4-11. İplik çardağının montajı

4-12. Kuş yuvası önleme (CB) tipi dikiş makinesinin montajı

4-13. Yağlama (LZ-2290A-SS • A-SU (-7) )

4-14. Test çalıştırması

(1) Gücü açın

(2) Pedalın kullanımı

5. DİKİŞ ÖNCESİ HAZIRLIKLAR

5-1. İğnenin takılması

5-2. Mekiğin çıkarılması

5-3. Masura ipliğinin sarılması

5-4. Mekiğin ve masuranın yerleştirilmesi

5-5. Makine kafasına iplik geçirme

5-6. Dikiş uzunluğunun ayarlanması

5-7. Yoğun dikişin ayarlanması

6. İŞLETİM PANELİNİN KULLANIMI

6-1. Kısımların adları ve işlevleri

6-2. Desen ayarlamadan önce

(1) Zikzak genişliğinin sınırlanması

(2) Dikiş temel hattı referansının ayarlanması

6-3. Ana ekran

6-4. Her ekranda görünen piktogramların listesi

6-5. Dikme deseninin ayarı

(1) Zikzak deseninin seçilmesi

6-6. Dikme biçiminin ayarlanması

(1) 2 kademeli zikzak, 3 kademeli zikzak ve 4 kademeli zikzak dikiş

(2) Fisto dikişi

(3) Gizli dikiş dikme

(4) Özel desen dikme

6-7. Ters beslemeli dikiş

(1) Standart yoğunlaştırma

(2) 2 noktalı yoğunlaştırma

(3) Özel yoğunlaştırma

(4) Her bir biçimde ters beslemeli dikiş karşılaştırma tablosu

6-8. Dikme türünün seçimi

(1) Bindirme dikişi

(2) Programlı dikiş

6-9. Özel desen

(1) Özel desen ayarlaması

(2) Yeni özel desen oluşturulması

(3) Özel desen düzenlemesi

(4) Özel desenin kaydedilmesi, kopyalanması ve silinmesi

6-10. Özel yoğunlaştırma

(1) Özel yoğunlaştırma ayarı

(2) Özel yoğunlaştırma düzenleme

6-11. Desen dikişi

(1) Desen dikme ayarları

(2) Desen dikişinin kaydedilmesi

(3) Desen dikişinin kopyalanması ve silinmesi

6-12. Devamlı dikiş

(1) Yeni devamlı dikiş oluşturulması

(2) Devamlı dikiş düzenlemesi

(3) Devamlı dikişin kopyalanması ve silinmesi

6-13. Çevrim dikişi

(1) Yeni çevrim dikişi oluşturulması

(2) Çevrim dikişi düzenleme

(3) Çevrim dikişinin kopyalanması ve silinmesi

(4) Öğretme
