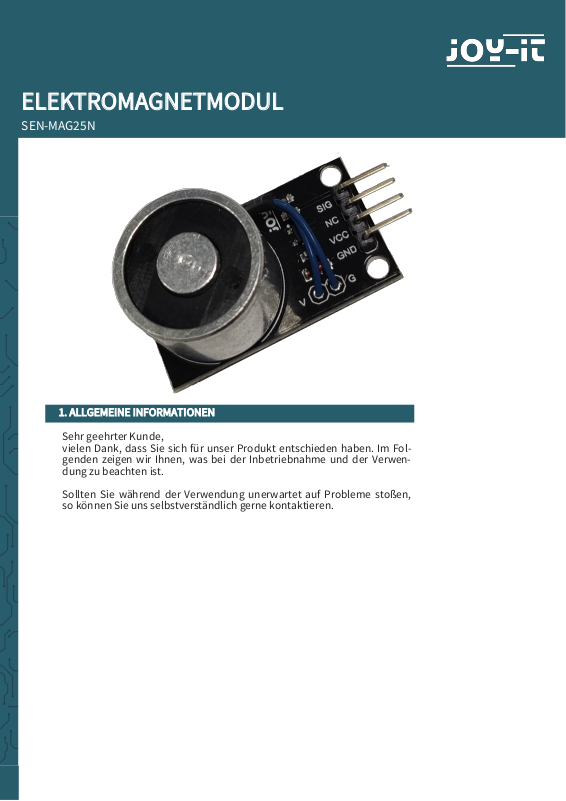

ELEKTROMAGNETMODUL

SEN-MAG25N

1. ALLGEMEINE INFORMATIONEN

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Fol­genden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwen­dung zu beachten ist.

Sollten Sie während der Verwendung unerwartet auf Probleme stoßen,
so können Sie uns selbstverständlich gerne kontaktieren.

www.joy-it.net

Pascalstr. 8 47506 Neukirchen-Vluyn

2. INBETRIEBNAHME MIT DEM RASPBERRY PI

Raspberry Pi MAG25N

GND (Pin 6, 14, 9...) G

3V (Pin 1, 17) V

- NC

GPIO17 (Pin 11) SIG

Anschluss:

Codebeispiel:
In dem nun folgendem Codebeispiel wird der Elektromagnet alle 5 Sekunden für 2,5 Se-

kunden aktiviert.

from time import sleep
import RPi.GPIO as GPIO

GPIO.setmode(GPIO.BCM)

GPIO.setup(17, GPIO.OUT)

try:

while True:
GPIO.output(23, GPIO.HIGH)
sleep(2.5)

GPIO.output(23, GPIO.LOW)

sleep(2.5)

except KeyboardInterrupt:

GPIO.cleanup()

www.joy-it.net

Pascalstr. 8 47506 Neukirchen-Vluyn

3. INBETRIEBNAHME MIT DEM ARDUINO

Arduino MAG25N

Digital Pin 8 SIG

- NC

5V VCC

GND GND

Anschluss:

Codebeispiel:
In dem nun folgendem Codebeispiel wird der Elektromagnet alle 5 Sekunden für 2,5 Se-

kunden aktiviert.
Gehen Sie vor dem Hochladen sicher, dass Sie das richtige Bord und den richtigen Port in

Ihrer Arduino IDE eingestellt haben.

int val;
void setup() {

// put your setup code here, to run once:
pinMode(8, OUTPUT);
Serial.begin(9600);

}

void loop() {

// put your main code here, to run repeatedly:
digitalWrite(8, HIGH)
delay(2500);
digitalWrite(8, LOW)
delay(2500);

}

www.joy-it.net

Pascalstr. 8 47506 Neukirchen-Vluyn

PR

4. SONSTIGE INFORMATIONEN

Unsere Informations- und Rücknahmepflichten nach dem

Elektrogesetz (ElektroG)

Symbol auf Elektro- und Elektronikgeräten:

Diese durchgestrichene Mülltonne bedeutet, dass Elektro- und
Elektronikgeräte nicht in den Hausmüll gehören. Sie müssen die
Altgeräte an einer Erfassungsstelle abgeben. Vor der Abgabe haben Sie
Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen
sind, von diesem zu trennen.

Rückgabemöglichkeiten:
Als Endnutzer können Sie beim Kauf eines neuen Gerätes, Ihr Altgerät (das
im Wesentlichen die gleiche Funktion wie das bei uns erworbene neue
erfüllt) kostenlos zur Entsorgung abgeben. Kleingeräte bei denen keine
äußere Abmessungen größer als 25 cm sind können unabhängig vom Kauf

eines Neugerätes in Haushaltsüblichen Mengen abgeben werden.

Möglichkeit Rückgabe an unserem Firmenstandort während der
Önungszeiten:
Simac GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn

Möglichkeit Rückgabe in Ihrer Nähe:
Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns
zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an
[email protected] oder per Telefon an uns.

Informationen zur Verpackung:

Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein
geeignetes Verpackungsmaterial haben oder kein eigenes nutzen

möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete
Verpackung zukommen.

5. SUPPORT

Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen oen blei­ben oder Probleme auauchen stehen wir Ihnen auch per E-Mail, Telefon
und Ticket-Supportsystem zur Seite.

E-Mail: [email protected]
Ticket-System: http://support.joy-it.net
Telefon: [phone] – 66 (10 - 17 Uhr)

Für weitere Informationen besuchen Sie unsere Website:

www.joy-it.net

Veröentlicht: 27.04.2020
