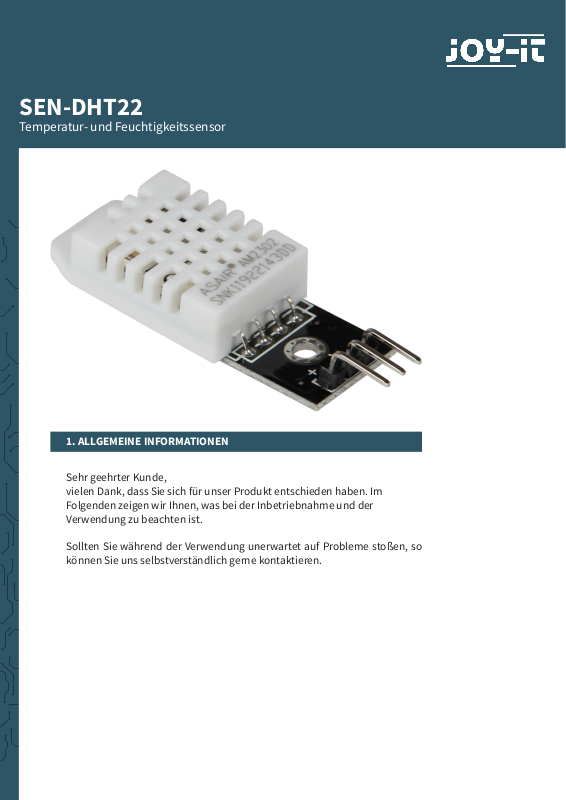

Joy-IT SEN-DHT22 Instruction manual

SEN-DHT22

Temperatur- und Feuchtigkeitssensor

1. ALLGEMEINE INFORMATIONEN

Sehr geehrter Kunde,
vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im
Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der
Verwendung zu beachten ist.

Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so
können Sie uns selbstverständlich gerne kontaktieren.

2. ANSCHLUSSINFORMATIONEN

PIN

+

Out

-

Der DHT22 Temperatur- und Feuchtigkeitssensor ist vielseitig

einsetzbar und in seiner Eingangsspannung besonders exibel.
So ist dieser nicht auf eine Spannung von exakt 3,3V angewiesen,
sondern kann in einem Spannungsbereich von 3,3V bis 6V verwendet

werden. So kann dieser Sensor in vielen verschiedenen Systemen
eingesetzt werden. Das Ausgangssignal wird digital über das
1-Wire-Protokoll ausgegeben.

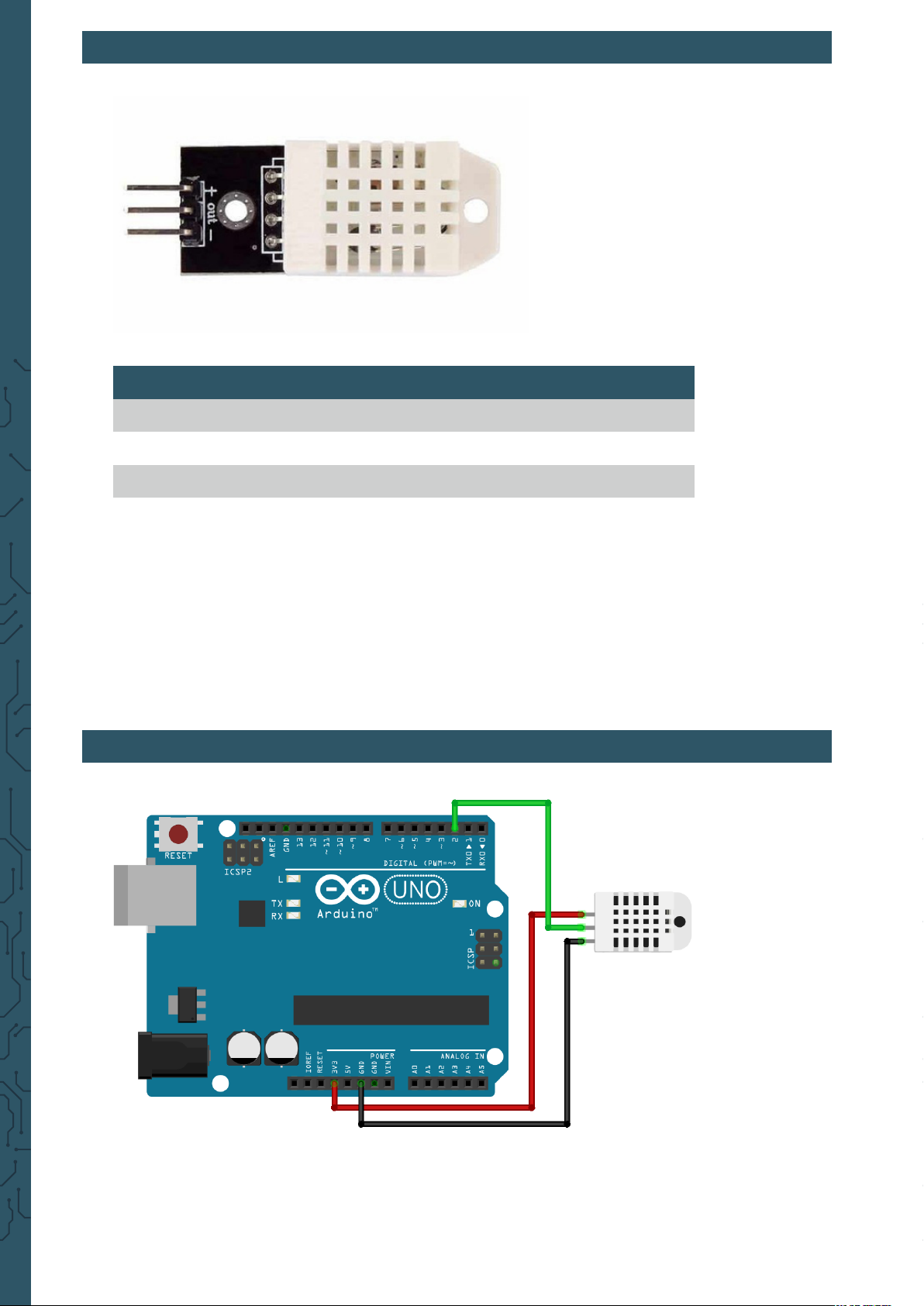

3. VERWENDUNG MIT EINEM ARDUINO

Anschluss Arduino Anschluss Raspberry Pi

3.3V 3.3V (Pin 1)

Pin 2 GPIO4 (Pin 7)

GND GND (Pin 6)

Für die Verwendung mit einem Arduino müssen zunächst die benötig­ten Bibliotheken installiert werden.

Önen Sie dazu ihre Arduino IDE und wählen Sie dazu Bibliotheken
verwalten unter Sketch -> Bibliotheken einbinden -> Bibliotheken
verwalten.

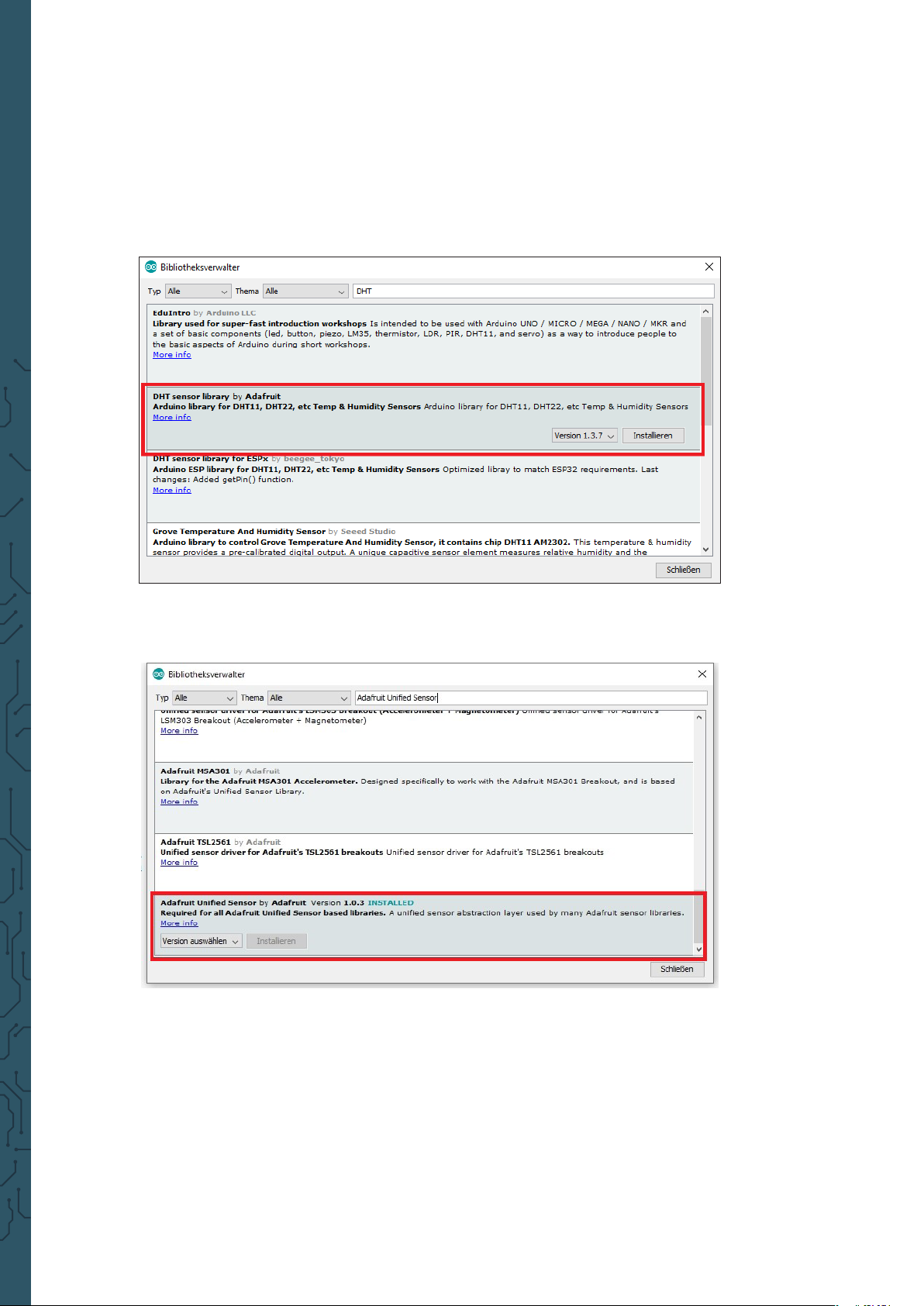

Nun önet sich der Arduino Bibliotheksverwalter. Hier können Sie den
Suchbegri DHT in die Suchleiste eingeben. Installieren Sie hier die

DHT sensor library.

Geben Sie als nächstes den Suchbegri Adafruit Unied Sensor und
installieren Sie die Adafruit Unied Sensor by Adafruit Bibliothek.

Nachdem Sie den Sensor an Ihren Arduino angeschlossen und die
Bibliotheken installiert haben, können Sie die Funktion des Sensors
testen.
Die installierte DHT-Bibliothek enthält bereits einen Beispielcode, den
Sie für einen ersten Funktionstest verwenden können.
Diesen können Sie in Ihrer Arduino IDE über Datei -> Beispiele ->DHT
sensor library -> DHTtester abrufen.

Übertragen Sie den Beispielcode einfach auf Ihren Arduino und beob­achten Sie die Ausgabe des Sensors im seriellen Monitor.

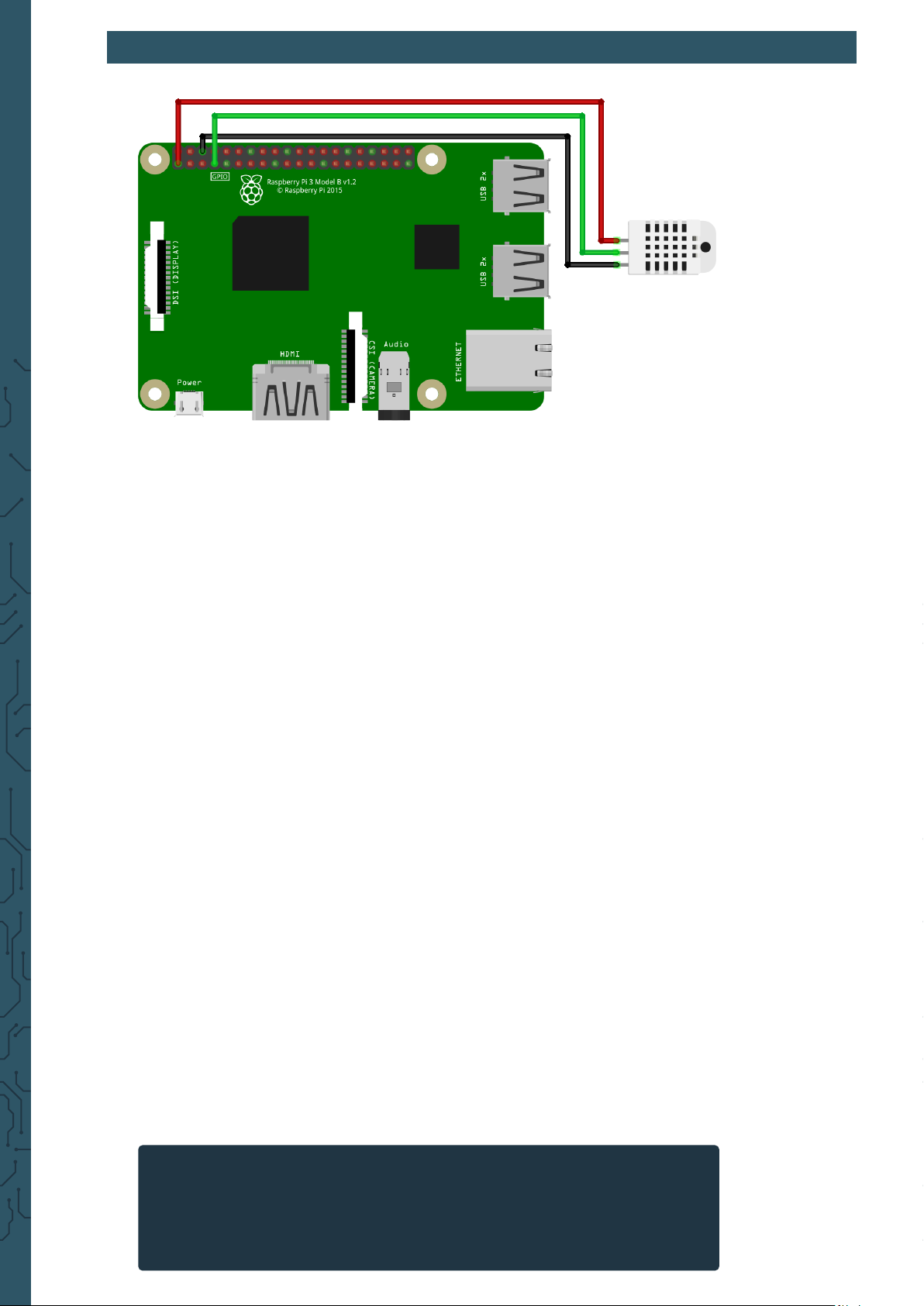

4. VERWENDUNG MIT EINEM RASPBERRY PI

Auch für die Verwendung mit einem Raspberry Pi ist es nötig, zuerst
eine Bibliothek mit dem entsprechenden Funktionsumfang zu

installieren. Önen Sie dazu an Ihrem Raspberry Pi ein Terminal und

geben Sie die folgenden Befehle ein:

sudo apt-get update

sudo apt-get install build-essential python-dev
python-dev python-openssl git

git clone https://github.com/adafruit/Adafruit_Py­thon_DHT.git && cd Adafruit_Python_DHT

sudo python setup.py install

Nachdem Sie den Sensor an Ihren Raspberry Pi angeschlossen und
die Bibliothek installiert haben, können Sie die Funktion des Sensors
testen.
Navigieren Sie dazu mit dem folgenden Befehl in den Beispielordner
der installierten Bibliothek:

cd examples

Starten Sie den Beispielcode mit dem folgenden Befehl:

sudo ./AdafruitDHT.py 22 4

Dabei gibt die erste Zahl (22) an, dass es sich um den DHT22-Sensor
handelt. Die zweite Zahl (4) deniert die GPIO Nummer, an der der

Sensor mit dem Raspberry Pi verbunden ist.

Sollten Sie die Bibliothek in Ihr eigenes Python-Projekt einbinden
wollen, so können Sie auf den Sensor wie im folgenden Beispiel gezeigt
zugreifen:

import Adafruit_DHT

sensor = Adafruit_DHT.DHT11

pin = 4

humidity, temperature = Adafruit_DHT.read_retry(sensor, pin)

5. SONSTIGE INFORMATIONEN

Unsere Informaons- und Rücknahmepichten nach dem
Elektrogesetz (ElektroG)

Symbol auf Elektro- und Elektronikgeräten:

Diese durchgestrichene Mülltonne bedeutet, dass Elektro- und
Elektronikgeräte nicht in den Hausmüll gehören. Sie müssen die Altgeräte an
einer Erfassungsstelle abgeben. Vor der Abgabe haben Sie Altbaerien und
Altakkumulatoren, die nicht vom Altgerät umschlossen sind, von diesem zu
trennen.

Rückgabemöglichkeiten:

Als Endnutzer können Sie beim Kauf eines neuen Gerätes, Ihr Altgerät (das
im Wesentlichen die gleiche Funkon wie das bei uns erworbene neue
erfüllt) kostenlos zur Entsorgung abgeben. Kleingeräte bei denen keine
äußere Abmessungen größer als 25 cm sind können unabhängig vom Kauf
eines Neugerätes in haushaltsüblichen Mengen abgeben werden.

Möglichkeit Rückgabe an unserem Firmenstandort während der

Önungszeiten:

Simac GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn

Möglichkeit Rückgabe in Ihrer Nähe:

Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns
zurücksenden können. Hierzu wenden Sie sich bie per E-Mail an
[email protected] oder per Telefon an uns.

Informaonen zur Verpackung:

Verpacken Sie Ihr Altgerät bie transportsicher, sollten Sie kein geeignetes
Verpackungsmaterial haben oder kein eigenes nutzen möchten kontakeren
Sie uns, wir lassen Ihnen dann eine geeignete Verpackung zukommen.

6. SUPPORT

Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen

oen bleiben oder Probleme auauchen stehen wir Ihnen auch per E-Mail,

Telefon und Ticket-Supportsystem zur Seite.

E-Mail: [email protected]
Ticket-System: http://support.joy-it.net

Telefon: [phone] – 66 (10 - 17 Uhr)

Für weitere Informationen besuchen Sie unsere Website:

www.joy-it.net
