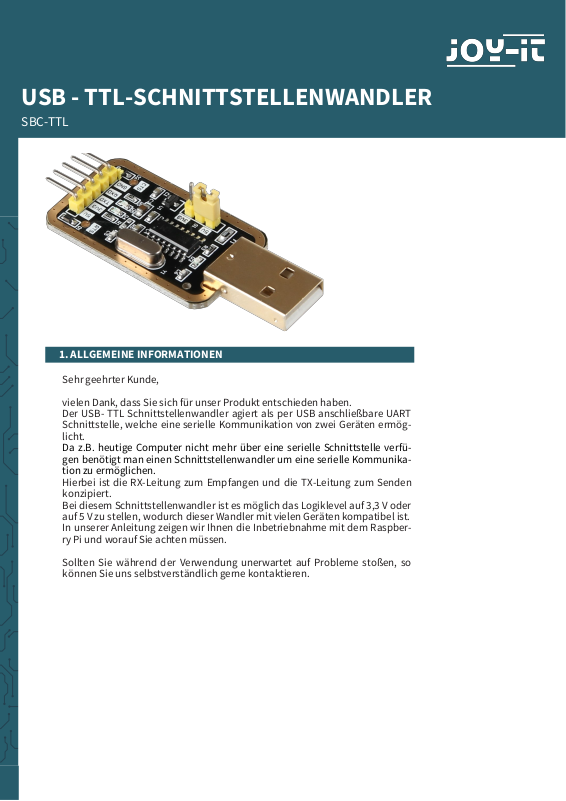

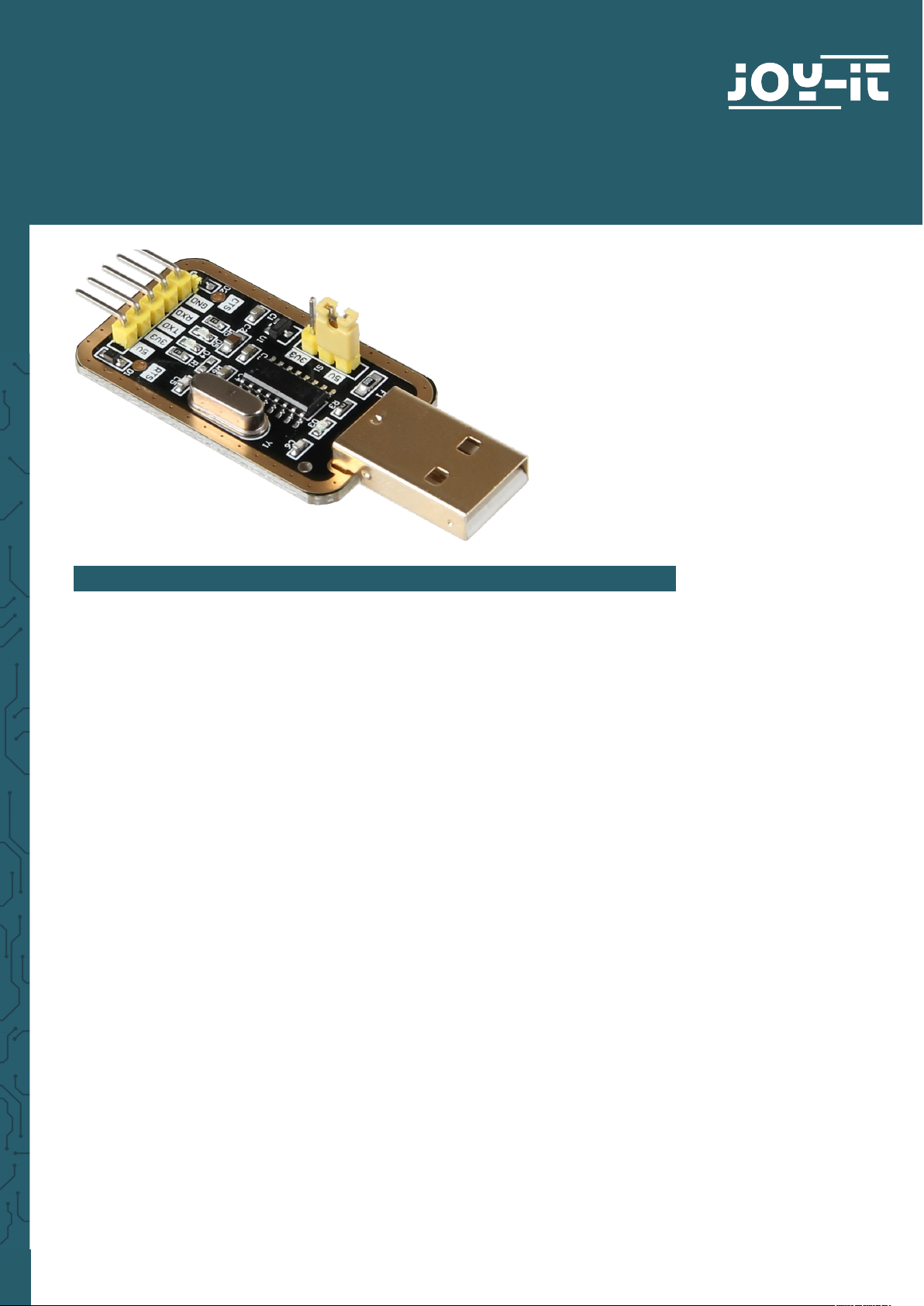

USB - TTL-SCHNITTSTELLENWANDLER

SBC-TTL

1. ALLGEMEINE INFORMATIONEN

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für unser Produkt entschieden haben.
Der USB- TTL Schnittstellenwandler agiert als per USB anschließbare UART
Schnittstelle, welche eine serielle Kommunikation von zwei Geräten ermög­licht.

Da z.B. heutige Computer nicht mehr über eine serielle Schnittstelle verfü­gen benötigt man einen Schnittstellenwandler um eine serielle Kommunika­tion zu ermöglichen.

Hierbei ist die RX-Leitung zum Empfangen und die TX-Leitung zum Senden
konzipiert.
Bei diesem Schnittstellenwandler ist es möglich das Logiklevel auf 3,3 V oder
auf 5 V zu stellen, wodurch dieser Wandler mit vielen Geräten kompatibel ist.
In unserer Anleitung zeigen wir Ihnen die Inbetriebnahme mit dem Raspber­ry Pi und worauf Sie achten müssen.

Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so
können Sie uns selbstverständlich gerne kontaktieren.

www.joy-it.net

Pascalstr. 8 47506 Neukirchen-Vluyn

2. ANSCHLUSS AN DEN RASPBERRY PI

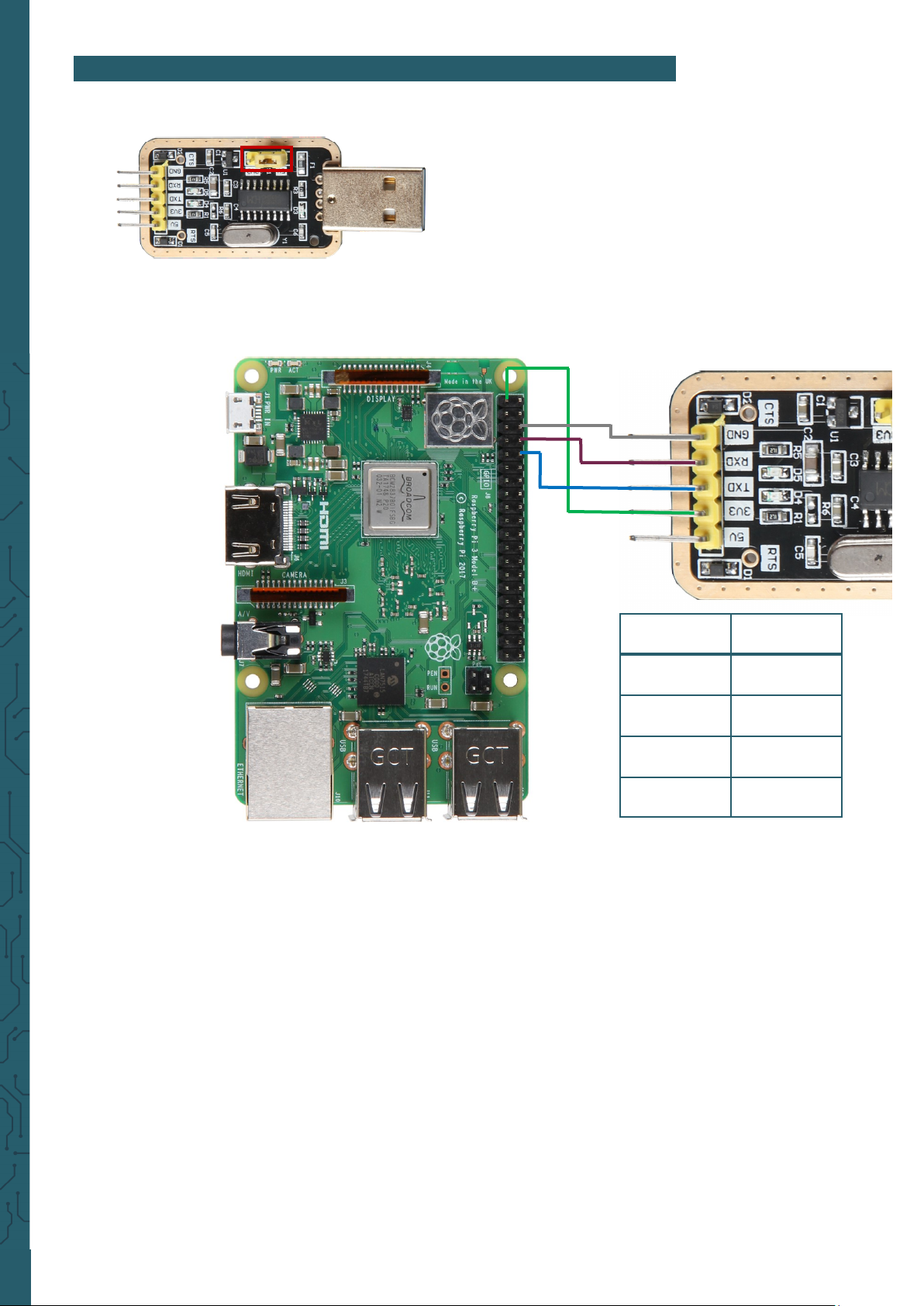

Setzen Sie den im Bild rot markierten Jumper auf 3V3.

Anschließend verbinden Sie den USB Anschluss mit einem USB Port Ihres
Computers. Zum Schluss müssen Sie nun die mitgelieferten Kabel verwen­den, um die Pins zu verbinden. Schauen Sie sich dafür das folgende Bild an
oder schauen Sie in die Tabelle.

Raspberry Pi SBC-TTL

3V3 (Pin1) 3V3

TXD (Pin 8) RXD

RXD (Pin 10) TXD

GND (Pin 6) GND

www.joy-it.net

Pascalstr. 8 47506 Neukirchen-Vluyn

3. HERSTELLEN DER VERBINDUNG ÜBER MOBAXTERM

Laden Sie sich zunächst ein Programm, welches das Herstellen einer seriel­len Verbindung erlaubt, herunter. Wir verwenden hierfür MobaXTerm.

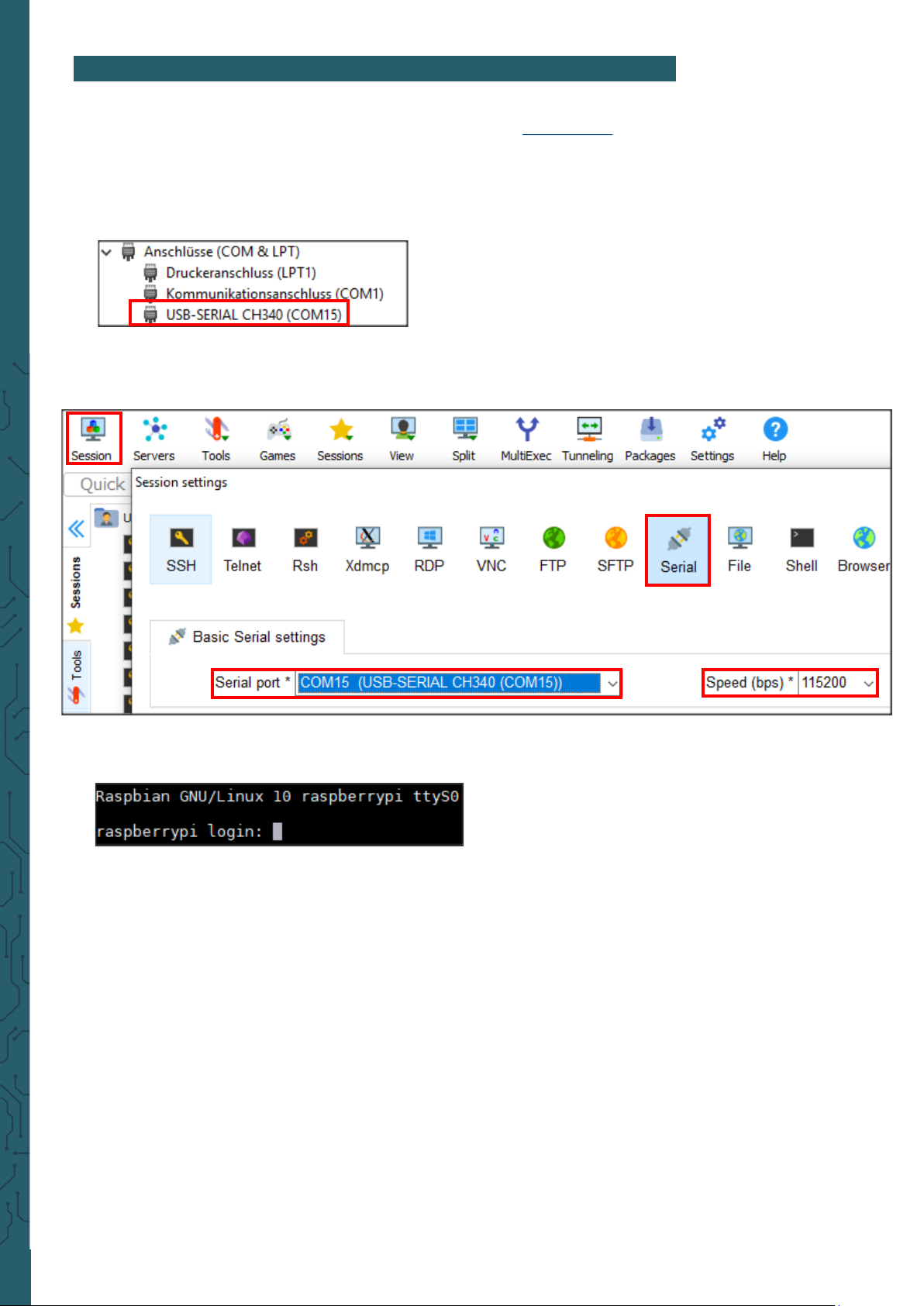

Schauen Sie nun in Ihrem Gerätemanager nach, welcher Com Anschluss ver­wendet wird. Um den Gerätemanager unter Windows 10 zu önen, drücken
Sie mit einem Rechtsklick auf den Start Button und Wählen Sie dann "Geräte

-Manager" aus. Nun können Sie unter "Anschlüsse (COM & LPT)" den richti­gen Anschluss sehen, in unserem Beispiel Com15.

Önen Sie nun MobaXTerm, drücken Sie dann auf "Session -> Serial".
Wählen Sie beim Serial Port den eben ermittelten COM Port aus und stellen
sie bei "Speed (bps)" 115200 ein.

Drücken Sie nun auf "OK".
Es sollte nun folgende Log-in-Auorderung in der Konsole angezeigt werden.

Sobald Sie sich hier mit ihren Daten eingeloggt haben, können Sie ihren
Raspberry Pi über MobaXTerm steuern.

(Standardeinstellungen sind: Username: pi Passwort: raspberry )

www.joy-it.net

Pascalstr. 8 47506 Neukirchen-Vluyn

PR

4. SONSTIGE INFORMATIONEN

Unsere Informations- und Rücknahmepflichten nach dem

Elektrogesetz (ElektroG)

Symbol auf Elektro- und Elektronikgeräten:

Diese durchgestrichene Mülltonne bedeutet, dass Elektro- und
Elektronikgeräte nicht in den Hausmüll gehören. Sie müssen die
Altgeräte an einer Erfassungsstelle abgeben. Vor der Abgabe haben Sie
Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen
sind, von diesem zu trennen.

Rückgabemöglichkeiten:

Als Endnutzer können Sie beim Kauf eines neuen Gerätes, Ihr Altgerät (das
im Wesentlichen die gleiche Funktion wie das bei uns erworbene neue
erfüllt) kostenlos zur Entsorgung abgeben. Kleingeräte bei denen keine
äußere Abmessungen größer als 25 cm sind können unabhängig vom Kauf
eines Neugerätes in Haushaltsüblichen Mengen abgeben werden.

Möglichkeit Rückgabe an unserem Firmenstandort während der
Önungszeiten:

Simac GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn

Möglichkeit Rückgabe in Ihrer Nähe:

Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns
zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an
[email protected] oder per Telefon an uns.

Informationen zur Verpackung:

Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein
geeignetes Verpackungsmaterial haben oder kein eigenes nutzen
möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete
Verpackung zukommen.

5. SUPPORT

Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen oen blei­ben oder Probleme auauchen stehen wir Ihnen auch per E-Mail, Telefon
und Ticket-Supportsystem zur Seite.

E-Mail: [email protected]
Ticket-System: http://support.joy-it.net
Telefon: [phone] – 66 (10 - 17 Uhr)

Für weitere Informationen besuchen Sie unsere Website:

www.joy-it.net

Veröentlicht: 07.02.2020
