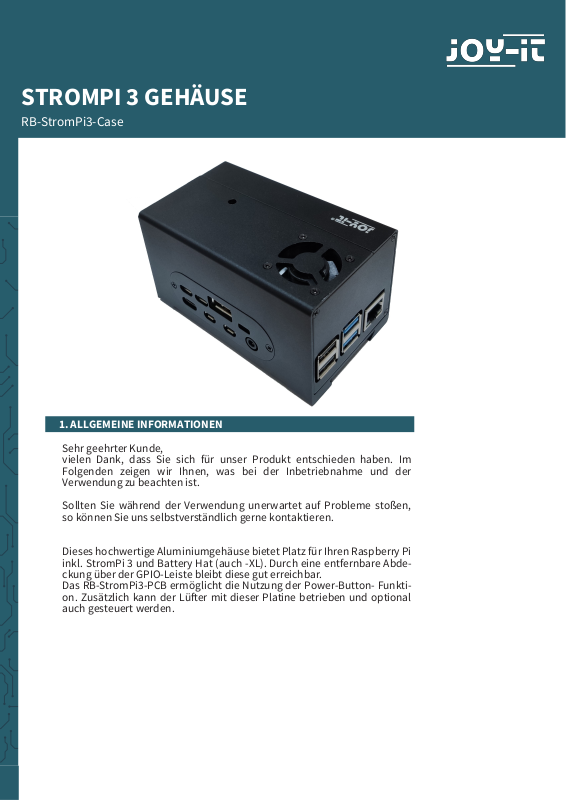

STROMPI 3 GEHÄUSE
RB-StromPi3-Case
1. ALLGEMEINE INFORMATIONEN
Sehr geehrter Kunde,
vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im
Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der
Verwendung zu beachten ist.
Sollten Sie während der Verwendung unerwartet auf Probleme stoßen,
so können Sie uns selbstverständlich gerne kontaktieren.
Dieses hochwertige Aluminiumgehäuse bietet Platz für Ihren Raspberry Pi
inkl. StromPi 3 und Battery Hat (auch -XL). Durch eine entfernbare Abdeckung über der GPIO-Leiste bleibt diese gut erreichbar.
Das RB-StromPi3-PCB ermöglicht die Nutzung der Power-Button- Funktion. Zusätzlich kann der Lüer mit dieser Platine betrieben und optional
auch gesteuert werden.
Page 2
www.joy-it.net
Pascalstr. 8 47506 Neukirchen-Vluyn
2. ZUSAMMENBAU DES GEHÄUSES
Bitte beachten Sie, dass Sie, wenn Sie die PowerOnButton Funktion nut-
zen wollen, zuvor die in der StromPi3-Anleitung beschriebene PowerOn-
Button Modifikation durchführen müssen.
Außerdem müssen Sie die zwei mitgelieferten Kabel an Ihren StromPi anlöten, Wie im Bild unten markiert zusehen.
Das Gehäuse wird bereits mit den Raspberry Pi 4 Seitenteilen angeschraubt geliefert und muss zunächst erst einmal auseinandergebaut
werden.
Wenn Sie einen Raspberry Pi 3 einbauen möchten, müssen Sie alle Teile
entfernen.
Wenn Sie einen Raspberry Pi 4 verwenden möchten, können Sie das Seitenteil für die HDMI– und Strom-Anschlüsse eingebaut lassen.
In beiden Fällen muss auch der Lüer zunächst ausgebaut werden.
Schrauben Sie nun die Abstandshalter mit den Muttern an Ihren Raspberry Pi.
Page 3
www.joy-it.net
Pascalstr. 8 47506 Neukirchen-Vluyn

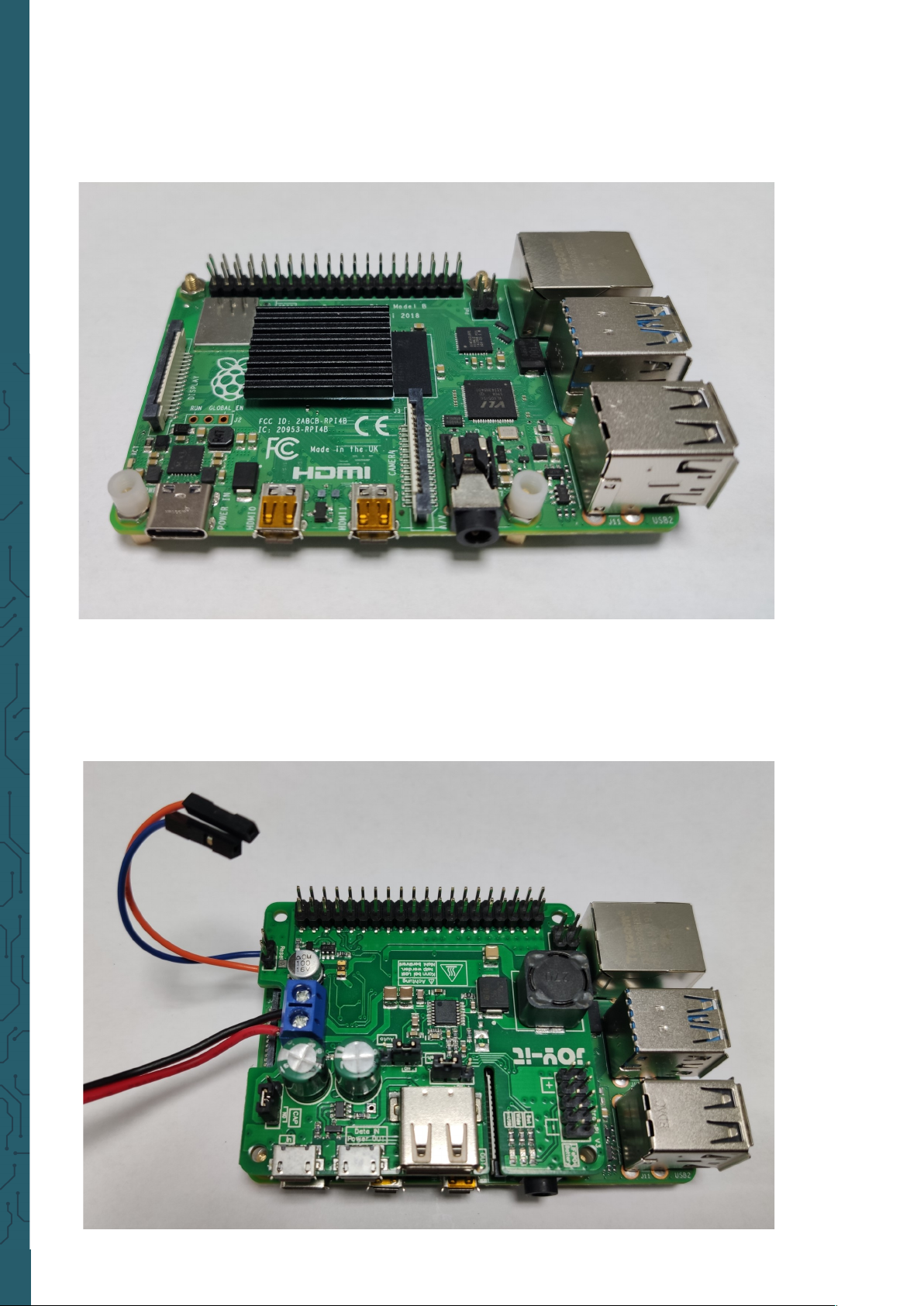

Setzen Sie nun die zwei Kunststoabstandshalter auf , wie im Bild zusehen.
Entfernen Sie außerdem Folie von dem Aluminiumkühlkörper und kleben
ihn auf die CPU des Raspberry Pis.
Setzen Sie nun Ihren StromPi auf den Raspberry Pi und verbinden Sie ggf.
das Kabel für die Wide-Range Spannungsversorgung.
Achten Sie darauf, dass Sie, je nachdem welches Kabel Sie dafür verwen-
den, es bereits durch das dafür vorgesehene Loch in dem Seitenteil stecken müssen.
Page 4
www.joy-it.net
Pascalstr. 8 47506 Neukirchen-Vluyn

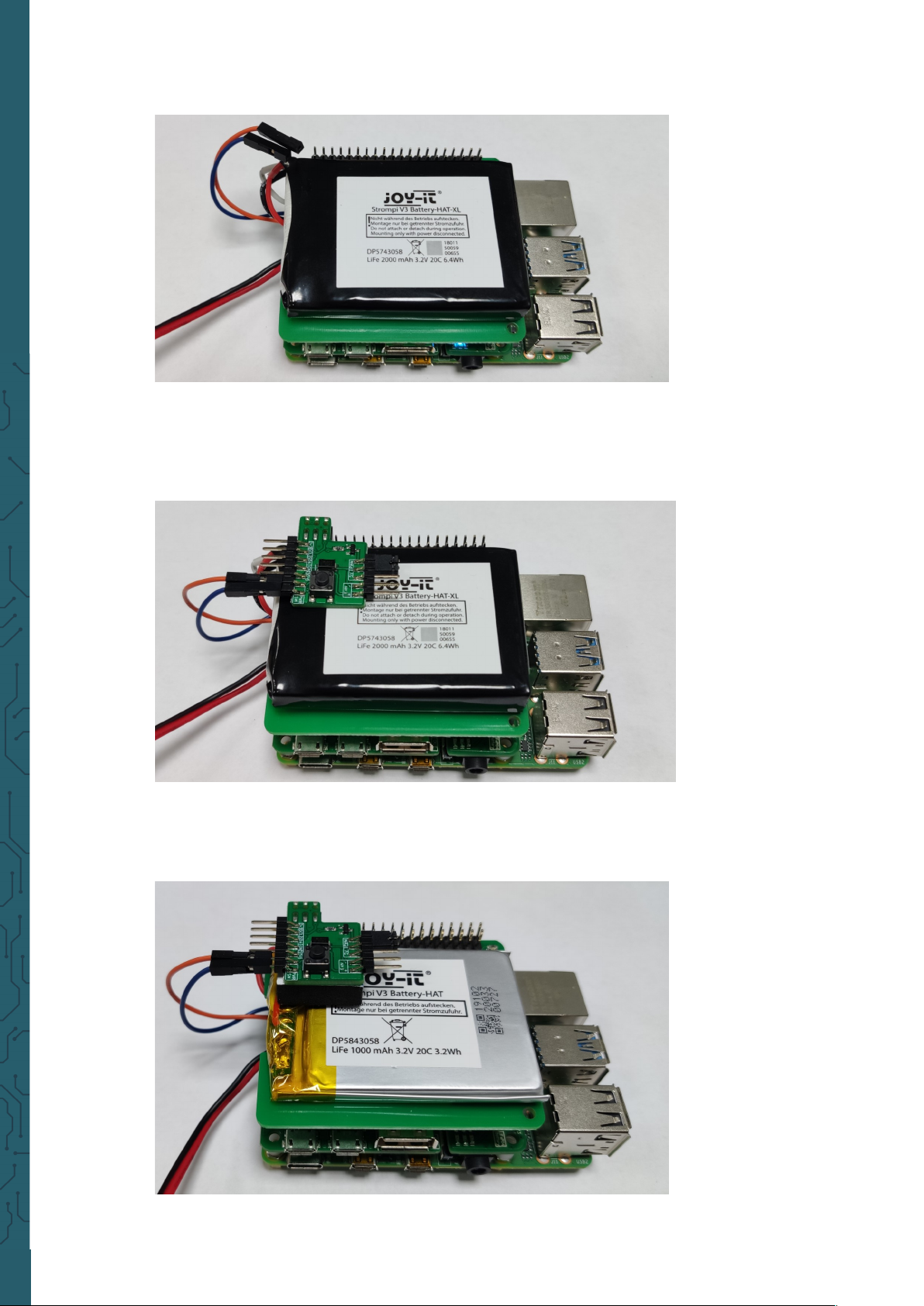

Nun können Sie den Battery-HAT auf den StromPi stecken.
Stecken Sie als nächstes die mitgelieferte Platine auf die ersten Pins des
Battery-HATs und verbinden Sie die zuvor an den StromPi angelöteten
Kabel an die unteren zwei Pins der linken Seite der Platine. Dabei ist es
egal welches Kabel auf welchen Pin gesteckt wird.
Wenn Sie den kleineren 1000mAh Battery-HAT verwenden, müssen Sie
den mitgelieferten Schaumsto Abstandshalter von unten auf die Platine
Kleben.
Page 5
www.joy-it.net
Pascalstr. 8 47506 Neukirchen-Vluyn

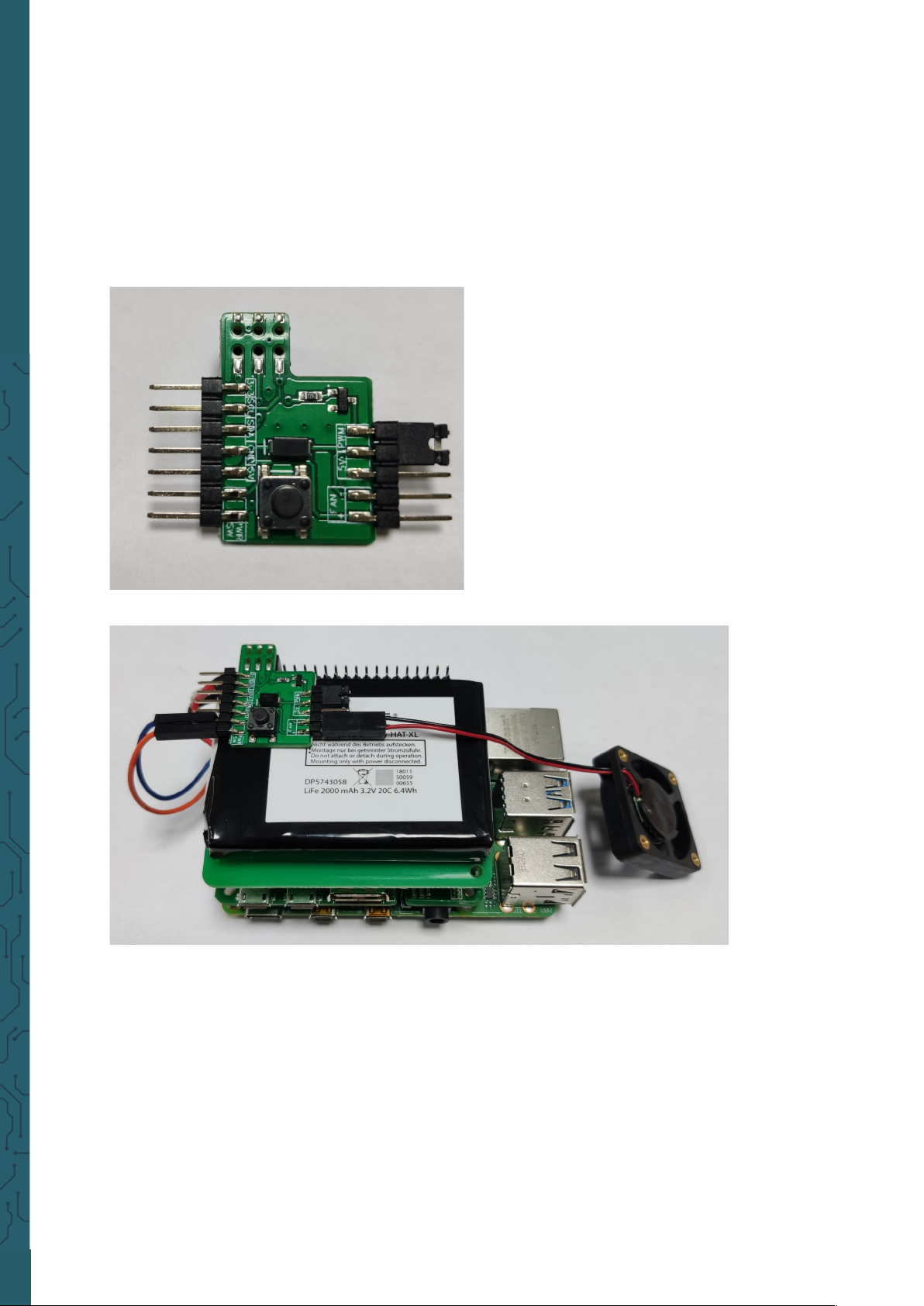

Verbinden Sie nun den Lüer mit den unteren Beiden Pins der rechten
Seite der Platine. Das rote Kabel muss mit dem +Pin und das schwarze
Kabel mit dem - Pin verbunden werden.
Sie können den Lüer entweder dauerha an 5V anschließen, wodurch er
durchgehend mit voller Kra dreht, oder Sie können die Lüergeschwindigkeit mit einem PWM-Signal steuern, wodurch Sie die Lüergeschwindigkeit abhängig von der CPU-Temperatur des Raspberry Pis machen
können.
Dazu stecken Sie den Jumper auf der rechten Seite entweder auf 5V oder
PWM.
Ein Pythonskript zur PWM-Lüersteuerung können Sie am Ende dieser
Anleitung finden.
Page 6
www.joy-it.net
Pascalstr. 8 47506 Neukirchen-Vluyn

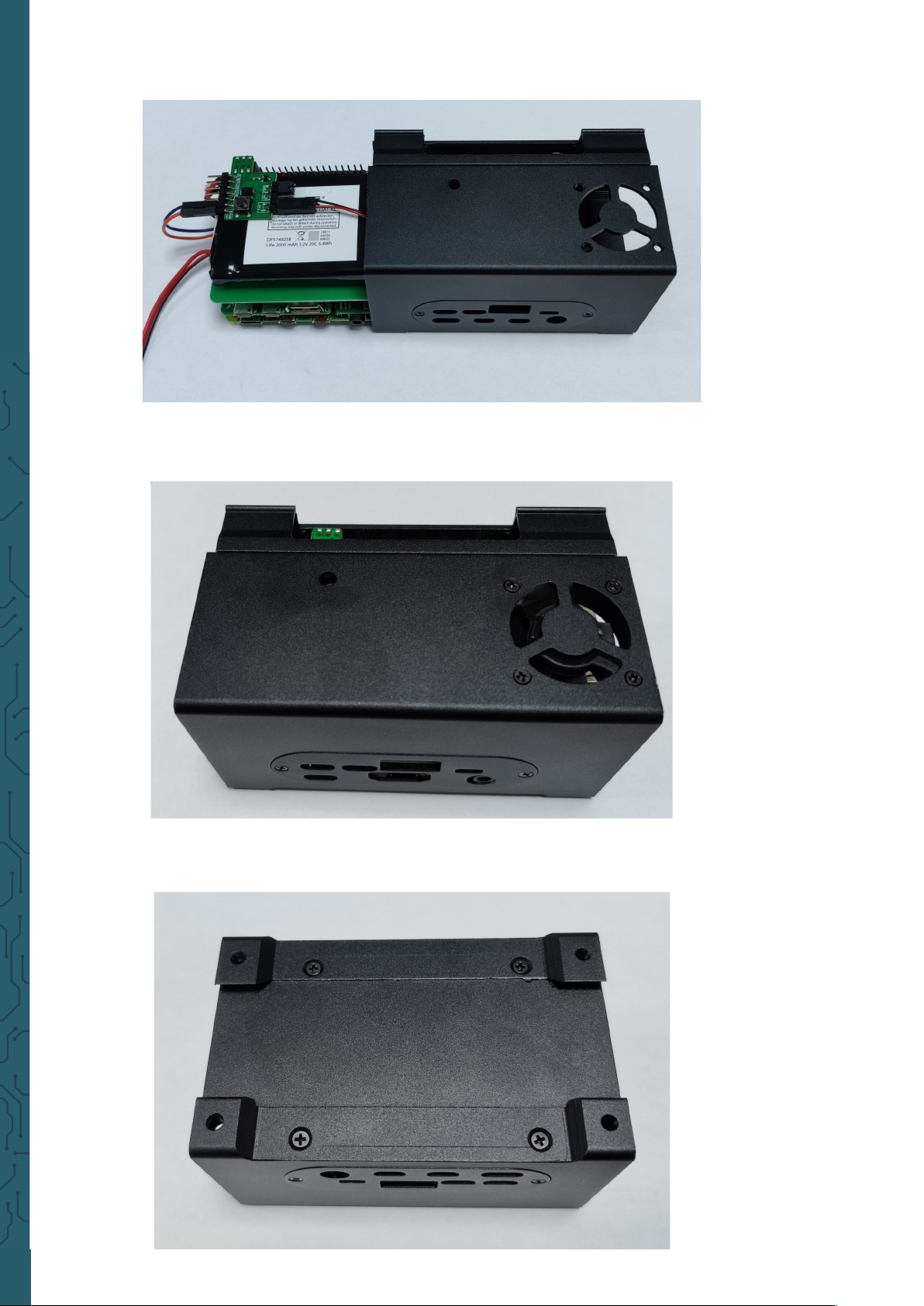

Schieben Sie nun Ihren Rasberry Pi in das Gehäuse.
Verschrauben Sie den Lüer mit den langen schwarzen Schrauben mit
dem Gehäuse. Achten Sie dabei darauf, dass kein Kabel an die Rotorblätter des Lüers gelangt.
Befestigen Sie nun den Raspberry Pi mit den dickeren schwarzen Schrauben von der Unterseite des Gehäuses.
Page 7
www.joy-it.net
Pascalstr. 8 47506 Neukirchen-Vluyn

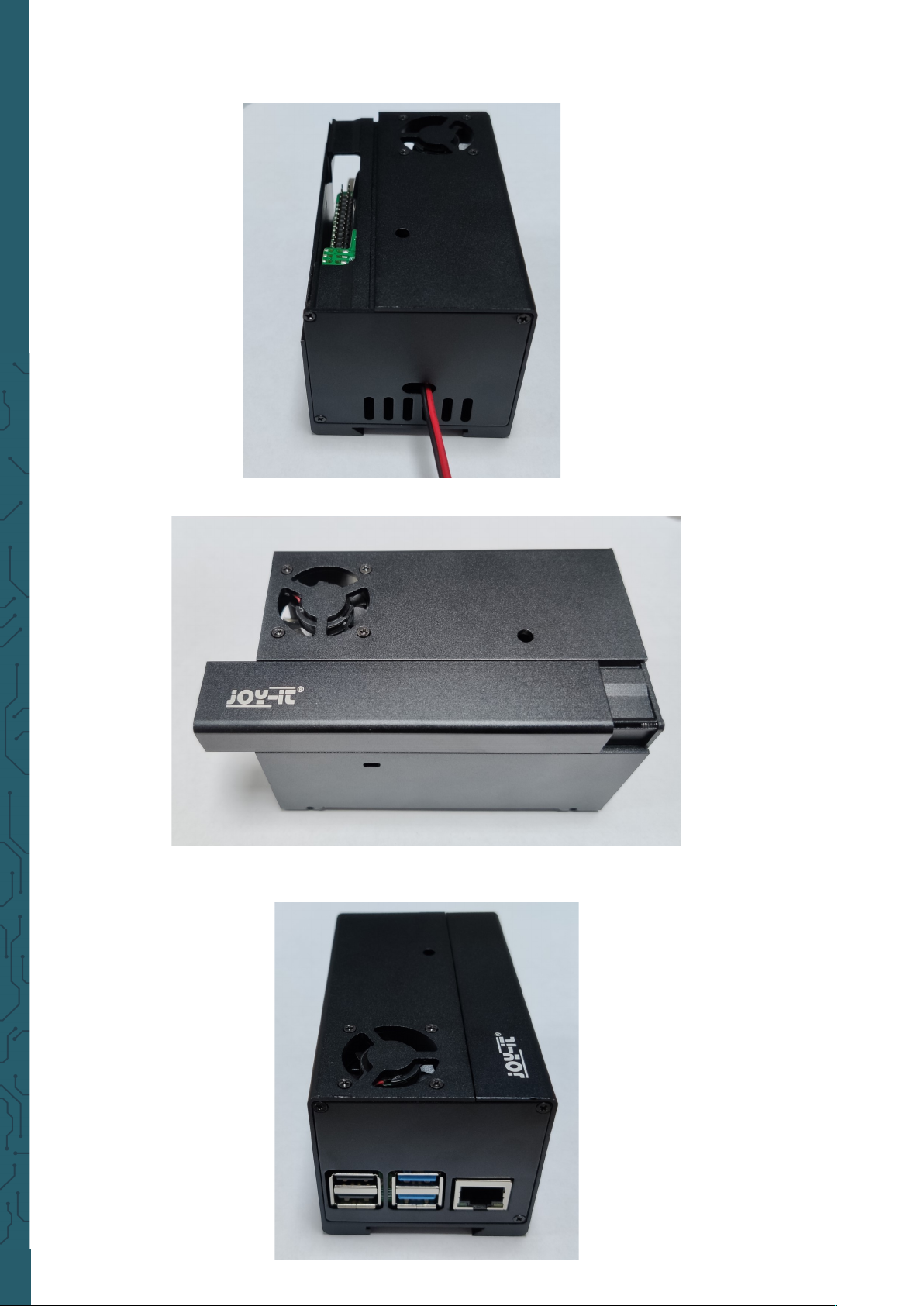

Schrauben Sie als nächstes die Abdeckung für den Wide-Range Eingang
fest.
Schieben Sie nun die Abdeckung für die GPIO-Ports ein.
Montieren Sie die Abdeckung für die USB– und Ethernet-Ports. Achten
Sie darauf, dass der Pi3 und der Pi4 unterschiedliche Blenden benötigen.
Page 8
www.joy-it.net
Pascalstr. 8 47506 Neukirchen-Vluyn

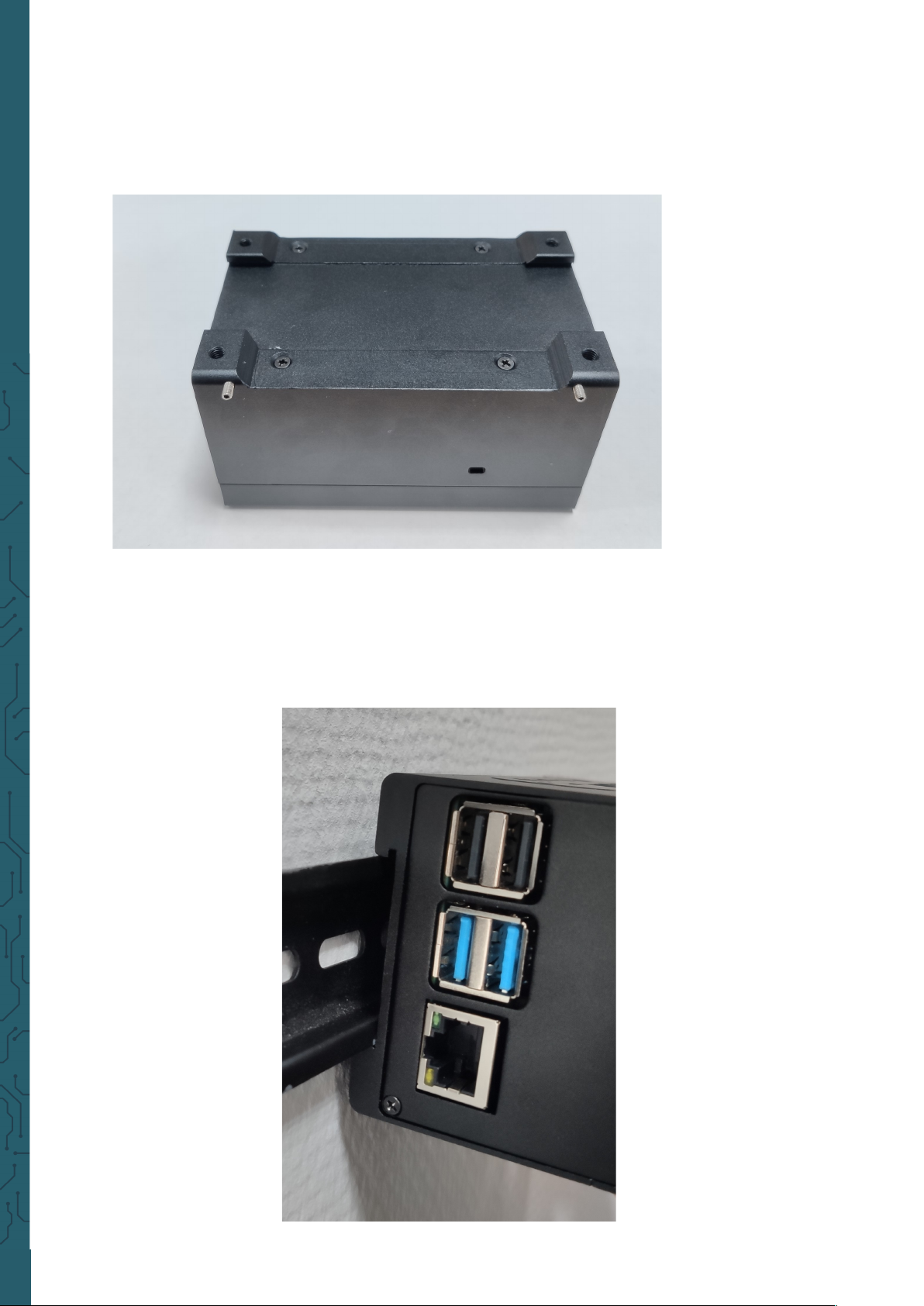

Wenn Sie das Gehäuse auf einer Hutschiene befestigen möchten,
können Sie die zwei Madenschrauben in das Gehäuse schrauben.
Drehen Sie die Schrauben jedoch erst fest wenn Sie das Gehäuse auf der
gewünschten Position der Hutschiene platziert haben.
Zur Befestigung auf einer Hutschiene, haken Sie zunächst die untere Seite ein und drücken dann den oberen Teil nach.
Sie können das Gehäuse noch auf der Hutschiene verschieben, um es auf
der Schiene zu fixieren, drehen Sie die Madenschrauben mit dem mitgelieferten Innensechskantschlüssel fest.
Page 9
www.joy-it.net
Pascalstr. 8 47506 Neukirchen-Vluyn
Dieses Programm regelt die Lüergeschwindigkeit anhand der CPU-
Temperatur.
Um das Programm auszuführen, müssen Sie zunächst die benötigte Bibliothek herunterladen. Dies geschieht mit folgenden Befehlen:
sudo apt-get update
sudo apt-get upgrade
sudo apt-get install python3-pip
sudo pip3 install gpiozero RPi.GPIO
3. SOFTWARE ZUR LÜFTERSTEUERUNG
from gpiozero import CPUTemperature, PWMLED
from time import sleep
led = PWMLED(2) # PWM-Pin
startTemp = 55 # Temperatur bei der der Luefter an geht
pTemp = 4 # Proportionalanteil
iTemp = 0.2 # Integralanteil
fanSpeed = 0 # Lueftergeschwindigkeit
sum = 0 # Speichervariable fuer iAnteil
while True: # Regelschleife
cpu = CPUTemperature() # Auslesen der aktuellen Temperaturwerte
actTemp = cpu.temperature # Aktuelle Temperatur als float-Variable
diff = actTemp - startTemp
sum = sum + diff
pDiff = diff * pTemp
iDiff = sum * iTemp
fanSpeed = pDiff + iDiff + 35
if fanSpeed > 100:
fanSpeed = 100
elif fanSpeed < 35:
fanSpeed = 0
if sum > 100:
sum = 100
elif sum < -100:
sum = -100
#print(str(actTemp) + "C, " + str(fanSpeed))
led.value = fanSpeed / 100 # PWM Ausgabe
sleep(1)
Page 10
www.joy-it.net
Pascalstr. 8 47506 Neukirchen-Vluyn
Um das Programm automatisch beim Start des Rasberry Pis auszuführen,
führen Sie die folgenden Schritte durch.
Geben Sie folgenden Befehl in die Konsole ein:

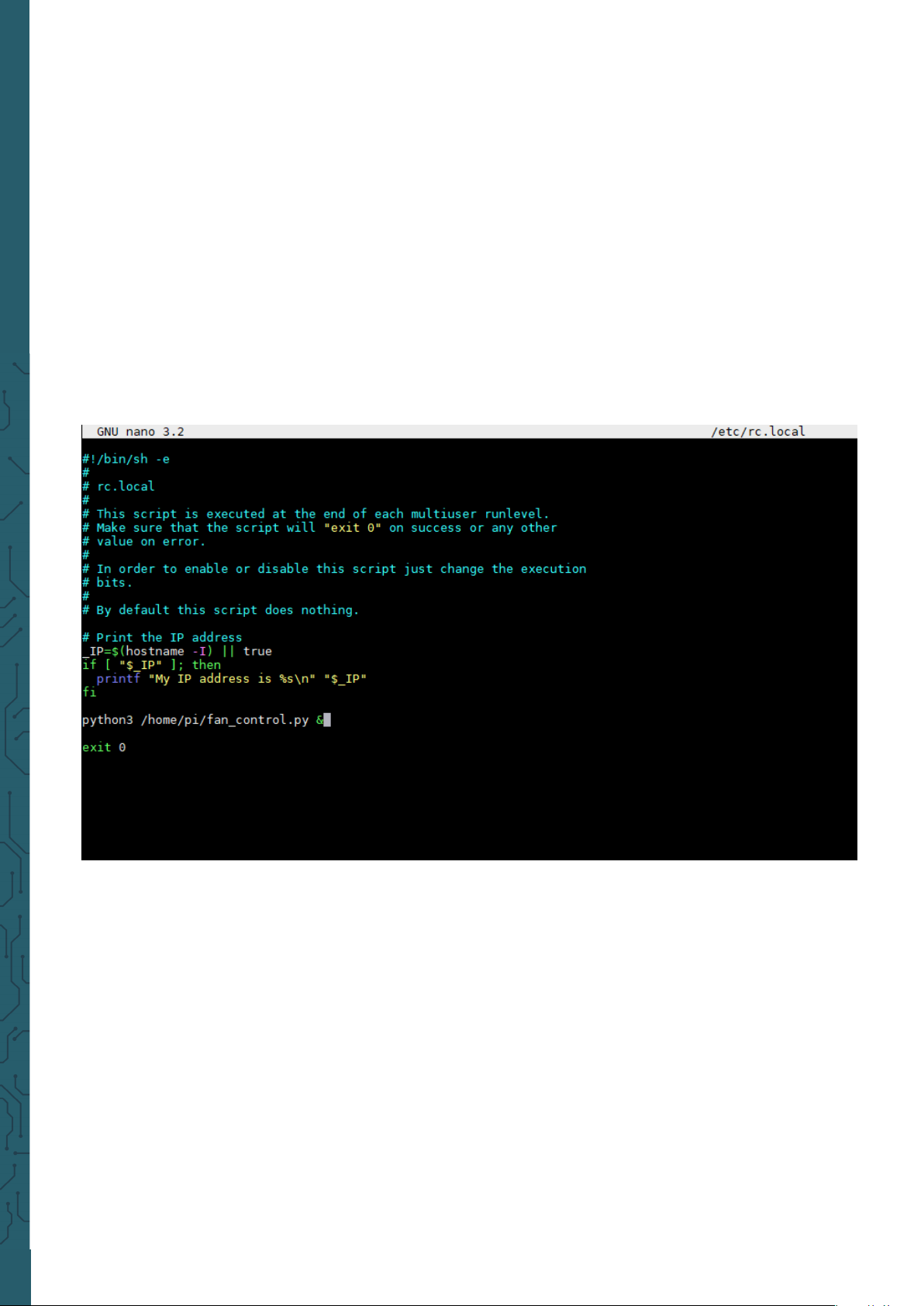

sudo nano /etc/rc.local
Hier kann das Skript dem Autostart hinzugefügt werden. Der folgende
Befehl muss hierfür vor dem Befehl exit 0 eingefügt werden.
python3 /home/pi/Skriptname.py &
Sollten Sie das Skript nicht in dem Verzeichnis /home/pi/ gespeichert haben, müssen Sie den Pfad noch dementsprechend anpassen.
Page 11
www.joy-it.net
Pascalstr. 8 47506 Neukirchen-Vluyn
PR
3. SONSTIGE INFORMATIONEN
Unsere Informations- und Rücknahmepflichten nach dem
Elektrogesetz (ElektroG)
Symbol auf Elektro- und Elektronikgeräten:
Diese durchgestrichene Mülltonne bedeutet, dass Elektro- und
Elektronikgeräte nicht in den Hausmüll gehören. Sie müssen die
Altgeräte an einer Erfassungsstelle abgeben. Vor der Abgabe haben Sie
Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen
sind, von diesem zu trennen.
Rückgabemöglichkeiten:
Als Endnutzer können Sie beim Kauf eines neuen Gerätes, Ihr Altgerät
(das im Wesentlichen die gleiche Funktion wie das bei uns erworbene
neue erfüllt) kostenlos zur Entsorgung abgeben. Kleingeräte bei denen
keine äußere Abmessungen größer als 25 cm sind können unabhängig
vom Kauf eines Neugerätes in Haushaltsüblichen Mengen abgeben
werden.
Möglichkeit Rückgabe an unserem Firmenstandort während der
Önungszeiten:
SIMAC Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn
Möglichkeit Rückgabe in Ihrer Nähe:
Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an
uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an
[email protected] oder per Telefon an uns.
Informationen zur Verpackung:
Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein
geeignetes Verpackungsmaterial haben oder kein eigenes nutzen
möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete
Verpackung zukommen.
4. SUPPORT
Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen oen bleiben oder Probleme auauchen stehen wir Ihnen auch per E-Mail, Telefon
und Ticket-Supportsystem zur Seite.
E-Mail: [email protected]
Ticket-System: http://support.joy-it.net
Telefon: +49 (0)2845 98469 – 66 (10 - 17 Uhr)
Für weitere Informationen besuchen Sie unsere Website:
www.joy-it.net
Veröentlicht: 25.02.2020
