JOY-IT NEMA-FLAT02 Datasheet

Veröentlicht: 23.07.2021

www.joy-it.net

SIMAC Electronics GmbH,

Pascalstr. 8, 47506 Neukirchen-Vluyn

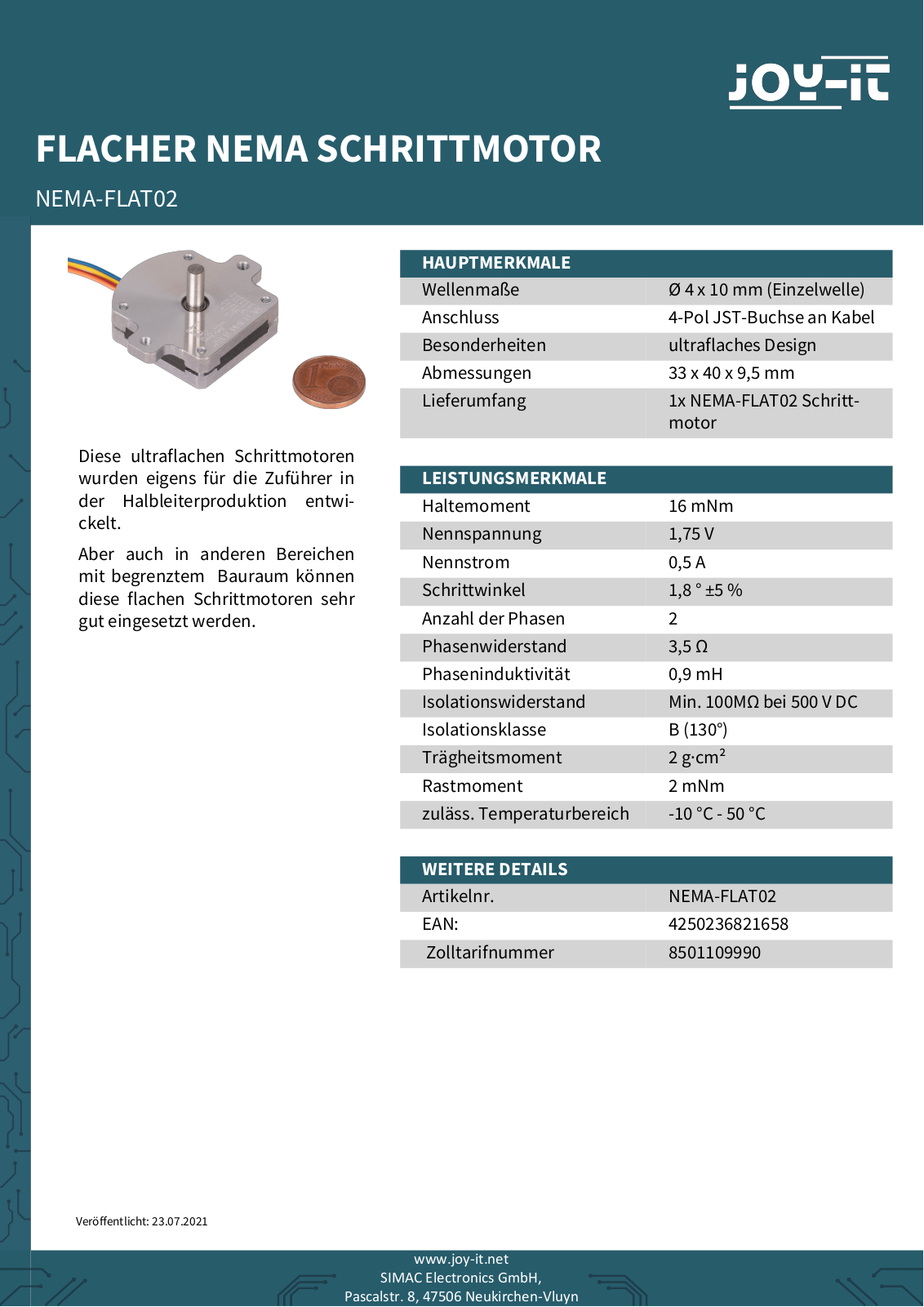

FLACHER NEMA SCHRITTMOTOR

NEMA-FLAT02

HAUPTMERKMALE

Wellenmaße Ø 4 x 10 mm (Einzelwelle)
Anschluss 4-Pol JST-Buchse an Kabel
Besonderheiten ultraflaches Design
Abmessungen 33 x 40 x 9,5 mm

Lieferumfang 1x NEMA-FLAT02 Schritt-

motor

LEISTUNGSMERKMALE

Haltemoment 16 mNm
Nennspannung 1,75 V
Nennstrom 0,5 A
Schrittwinkel 1,8 ° ±5 %
Anzahl der Phasen 2
Phasenwiderstand 3,5 Ω
Phaseninduktivität 0,9 mH

Isolationswiderstand Min. 100MΩ bei 500 V DC

Isolationsklasse B (130°)
Trägheitsmoment 2 g·cm²
Rastmoment 2 mNm
zuläss. Temperaturbereich -10 °C - 50 °C

WEITERE DETAILS

Artikelnr. NEMA-FLAT02
EAN: 4250236821658
Zolltarifnummer 8501109990

Diese ultraflachen Schrittmotoren
wurden eigens für die Zuführer in
der Halbleiterproduktion entwi­ckelt.

Aber auch in anderen Bereichen
mit begrenztem Bauraum können
diese flachen Schrittmotoren sehr
gut eingesetzt werden.

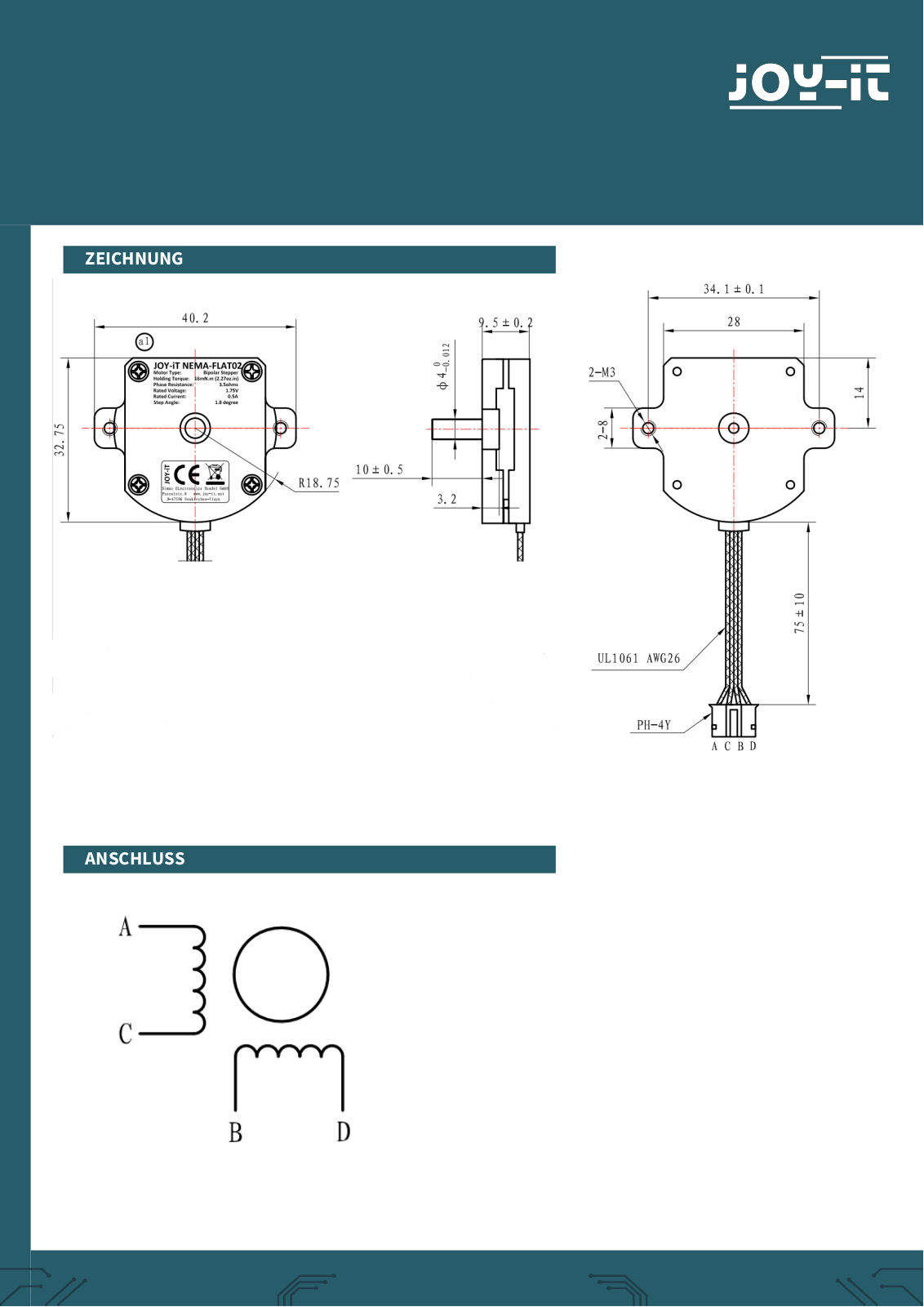

ZEICHNUNG

ANSCHLUSS
