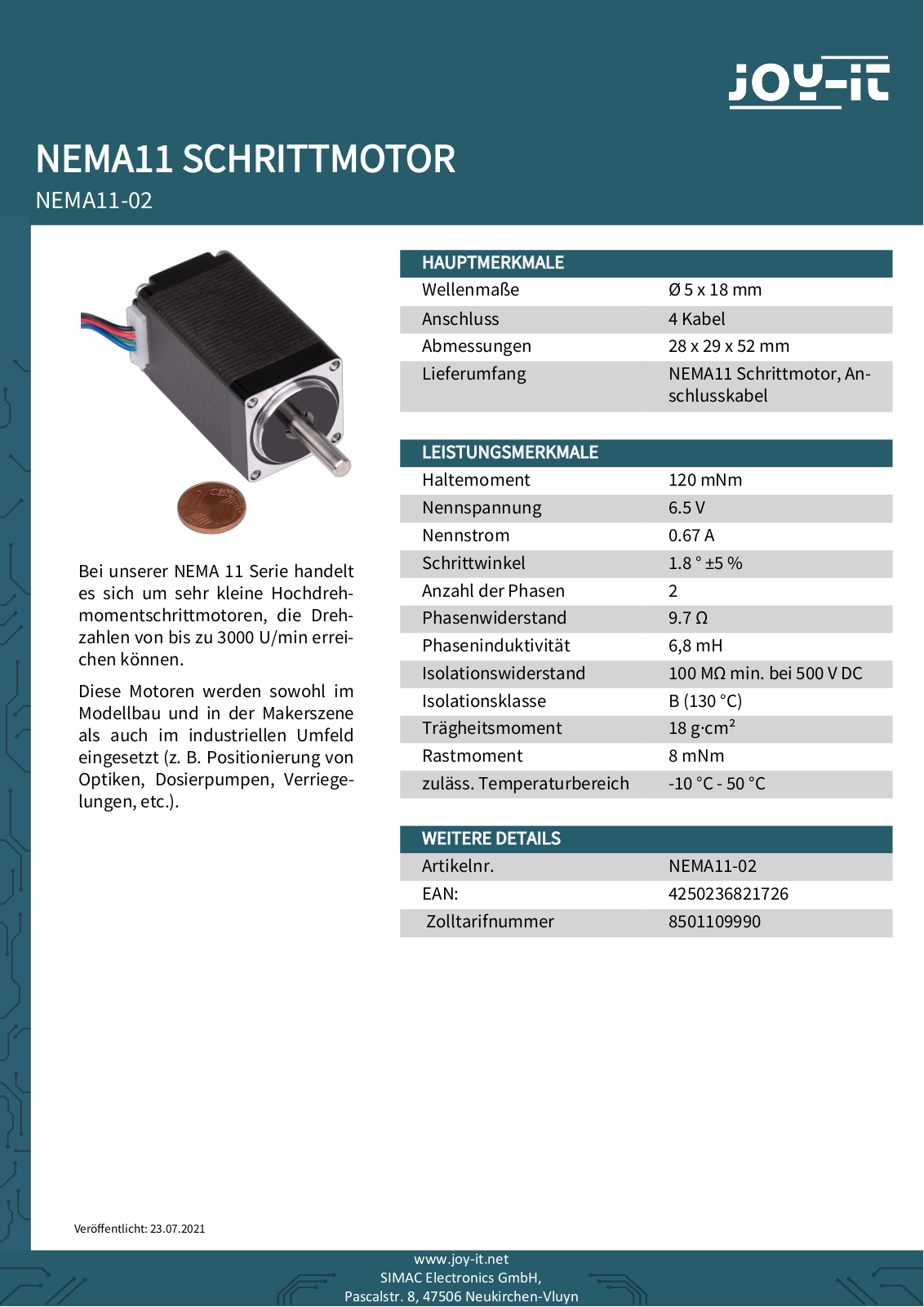

JOY-IT NEMA11-02 Datasheet
Veröentlicht: 23.07.2021
www.joy-it.net
SIMAC Electronics GmbH,
Pascalstr. 8, 47506 Neukirchen-Vluyn
NEMA11 SCHRITTMOTOR
NEMA11-02
HAUPTMERKMALE
Wellenmaße Ø 5 x 18 mm
Anschluss 4 Kabel
Abmessungen 28 x 29 x 52 mm
Lieferumfang NEMA11 Schrittmotor, An-
schlusskabel
WEITERE DETAILS
Artikelnr. NEMA11-02
EAN: 4250236821726
Zolltarifnummer 8501109990
Bei unserer NEMA 11 Serie handelt
es sich um sehr kleine Hochdrehmomentschrittmotoren, die Drehzahlen von bis zu 3000 U/min erreichen können.
Diese Motoren werden sowohl im
Modellbau und in der Makerszene
als auch im industriellen Umfeld
eingesetzt (z. B. Positionierung von
Optiken, Dosierpumpen, Verriegelungen, etc.).
LEISTUNGSMERKMALE
Haltemoment 120 mNm
Nennspannung 6.5 V
Nennstrom 0.67 A
Schrittwinkel 1.8 ° ±5 %
Anzahl der Phasen 2
Phasenwiderstand 9.7 Ω
Phaseninduktivität 6,8 mH
Isolationswiderstand 100 MΩ min. bei 500 V DC
Isolationsklasse B (130 °C)
Trägheitsmoment 18 g·cm²
Rastmoment 8 mNm
zuläss. Temperaturbereich -10 °C - 50 °C

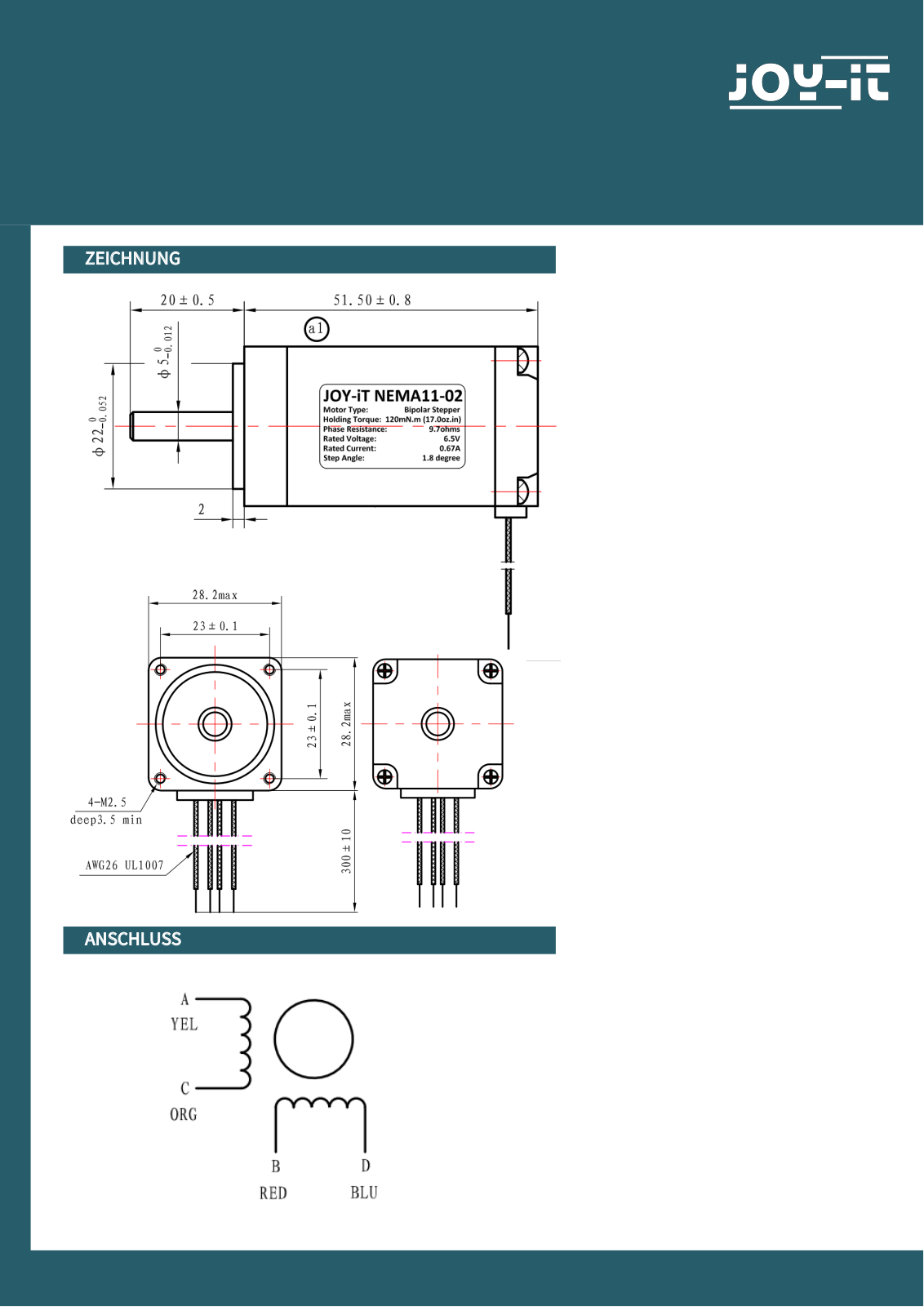

ZEICHNUNG
ANSCHLUSS
