JOY-IT NEMA11-01 Datasheet

Veröentlicht: 23.07.2021

www.joy-it.net

SIMAC Electronics GmbH,

Pascalstr. 8, 47506 Neukirchen-Vluyn

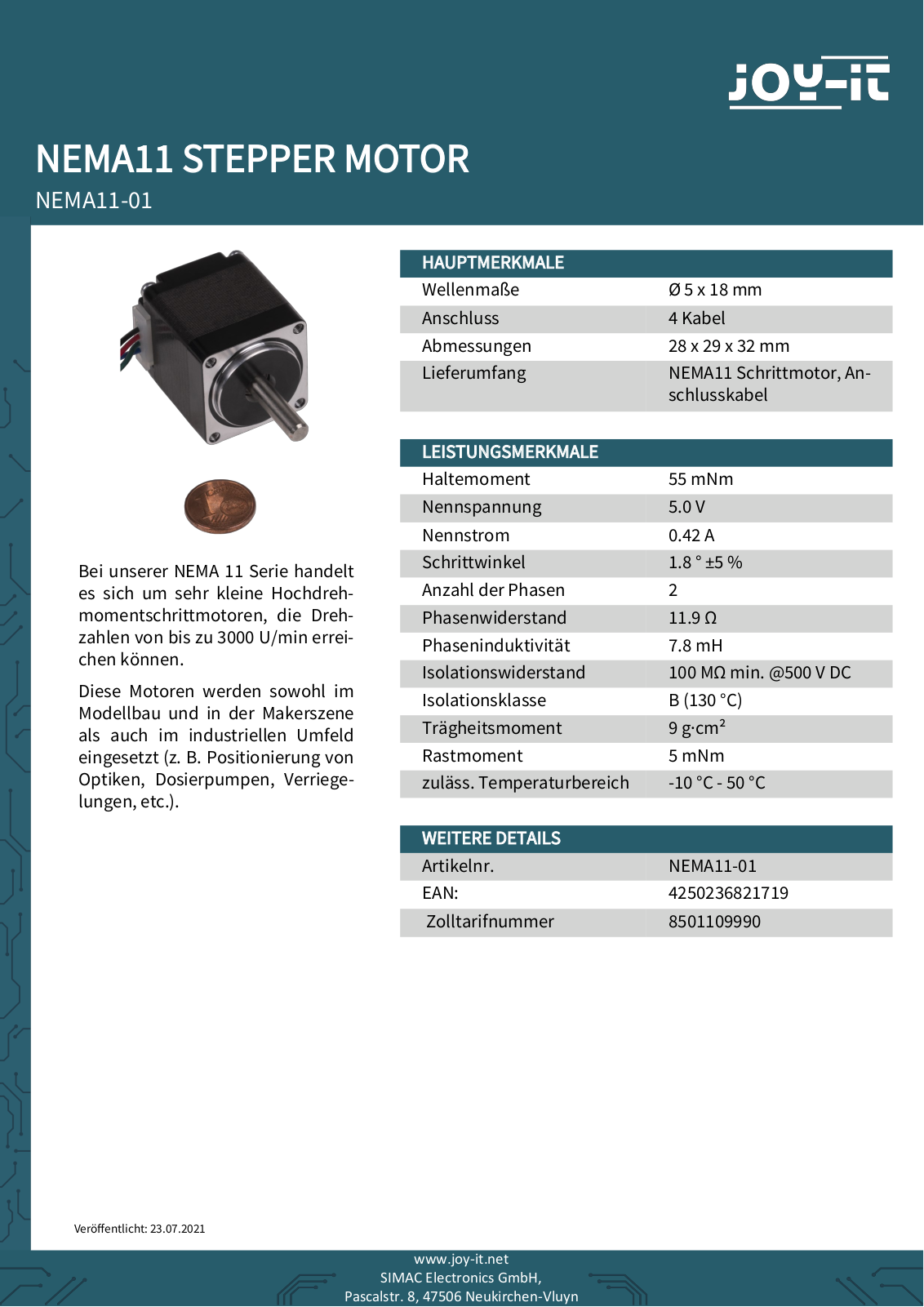

NEMA11 STEPPER MOTOR

NEMA11-01

HAUPTMERKMALE

Wellenmaße Ø 5 x 18 mm
Anschluss 4 Kabel
Abmessungen 28 x 29 x 32 mm
Lieferumfang NEMA11 Schrittmotor, An-

schlusskabel

WEITERE DETAILS

Artikelnr. NEMA11-01
EAN: 4250236821719
Zolltarifnummer 8501109990

Bei unserer NEMA 11 Serie handelt
es sich um sehr kleine Hochdreh­momentschrittmotoren, die Dreh­zahlen von bis zu 3000 U/min errei­chen können.

Diese Motoren werden sowohl im

Modellbau und in der Makerszene

als auch im industriellen Umfeld
eingesetzt (z. B. Positionierung von
Optiken, Dosierpumpen, Verriege­lungen, etc.).

LEISTUNGSMERKMALE

Haltemoment 55 mNm
Nennspannung 5.0 V
Nennstrom 0.42 A
Schrittwinkel 1.8 ° ±5 %
Anzahl der Phasen 2
Phasenwiderstand 11.9 Ω
Phaseninduktivität 7.8 mH
Isolationswiderstand 100 MΩ min. @500 V DC

Isolationsklasse B (130 °C)

Trägheitsmoment 9 g·cm²
Rastmoment 5 mNm
zuläss. Temperaturbereich -10 °C - 50 °C

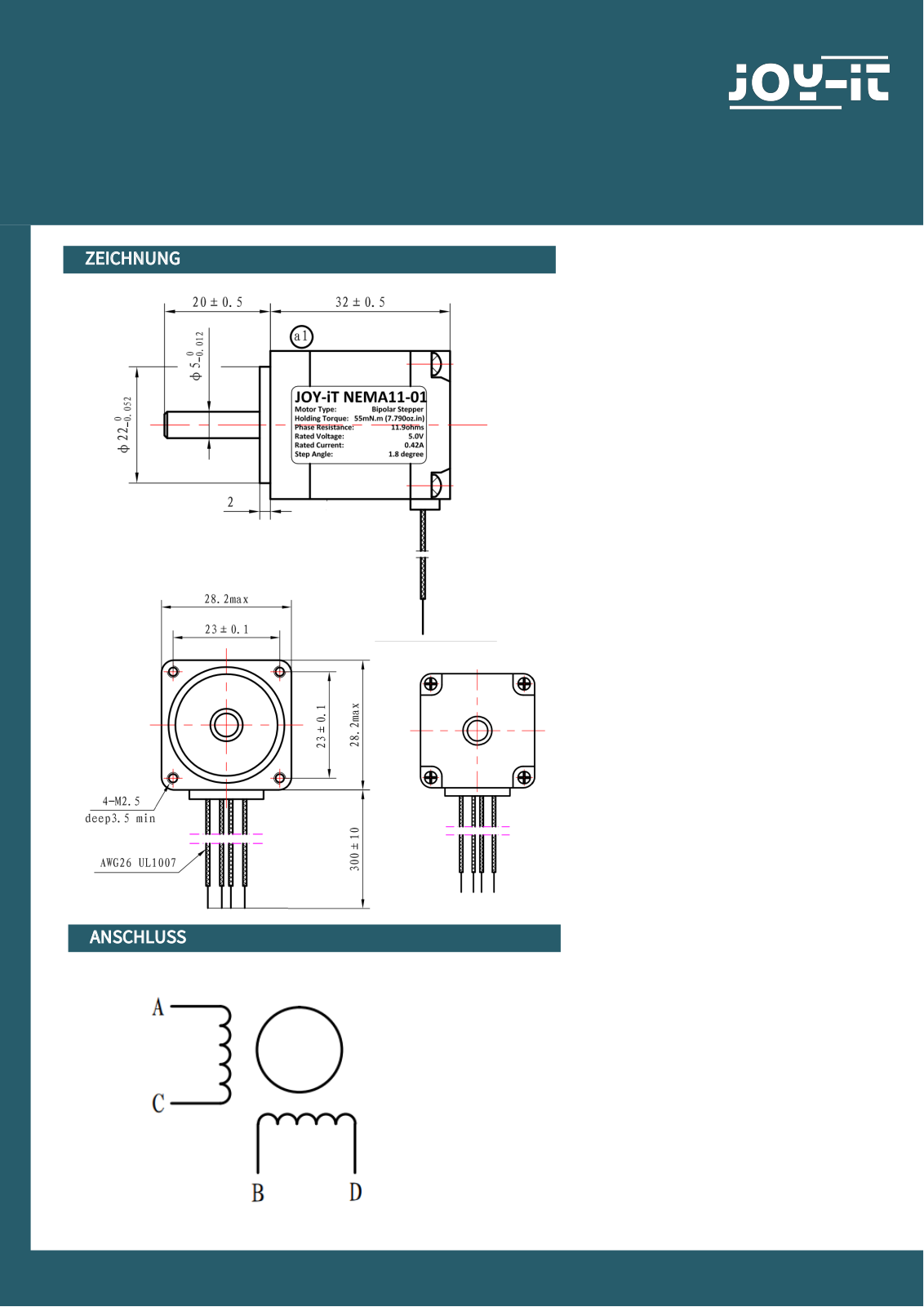

ZEICHNUNG

ANSCHLUSS
