JOY-IT NEMA08-04LA Datasheet
Veröentlicht: 23.07.2021
www.joy-it.net
SIMAC Electronics GmbH,
Pascalstr. 8, 47506 Neukirchen-Vluyn

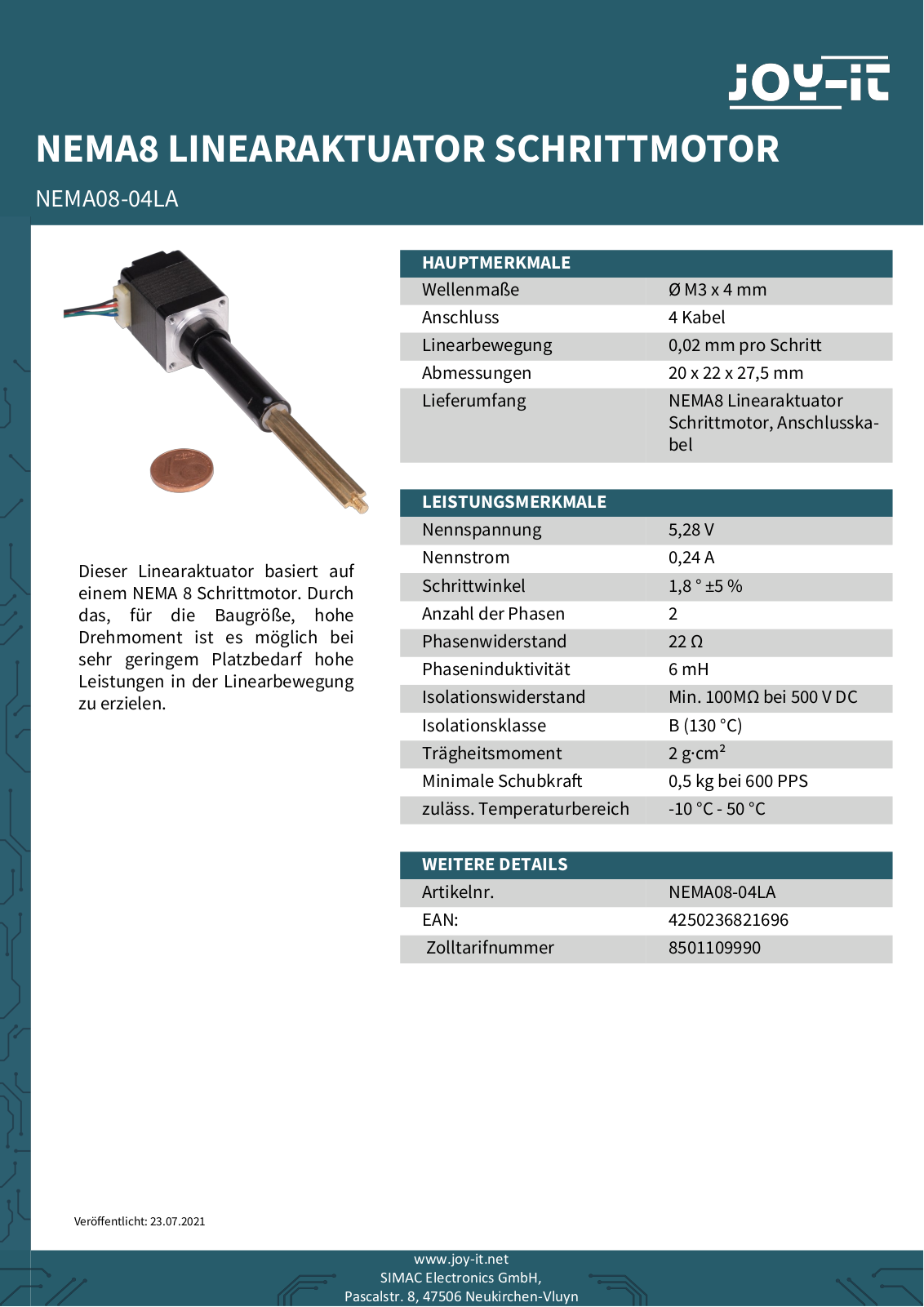

NEMA8 LINEARAKTUATOR SCHRITTMOTOR
NEMA08-04LA
HAUPTMERKMALE
Wellenmaße Ø M3 x 4 mm
Anschluss 4 Kabel
Linearbewegung 0,02 mm pro Schritt
Abmessungen 20 x 22 x 27,5 mm
Lieferumfang NEMA8 Linearaktuator
Schrittmotor, Anschlusskabel
LEISTUNGSMERKMALE
Nennspannung 5,28 V
Nennstrom 0,24 A
Schrittwinkel 1,8 ° ±5 %
Anzahl der Phasen 2
Phasenwiderstand 22 Ω
Phaseninduktivität 6 mH
Isolationswiderstand Min. 100MΩ bei 500 V DC
Isolationsklasse B (130 °C)
Trägheitsmoment 2 g·cm²
Minimale Schubkra 0,5 kg bei 600 PPS
zuläss. Temperaturbereich -10 °C - 50 °C
WEITERE DETAILS
Artikelnr. NEMA08-04LA
EAN: 4250236821696
Zolltarifnummer 8501109990
Dieser Linearaktuator basiert auf
einem NEMA 8 Schrittmotor. Durch
das, für die Baugröße, hohe
Drehmoment ist es möglich bei
sehr geringem Platzbedarf hohe
Leistungen in der Linearbewegung
zu erzielen.

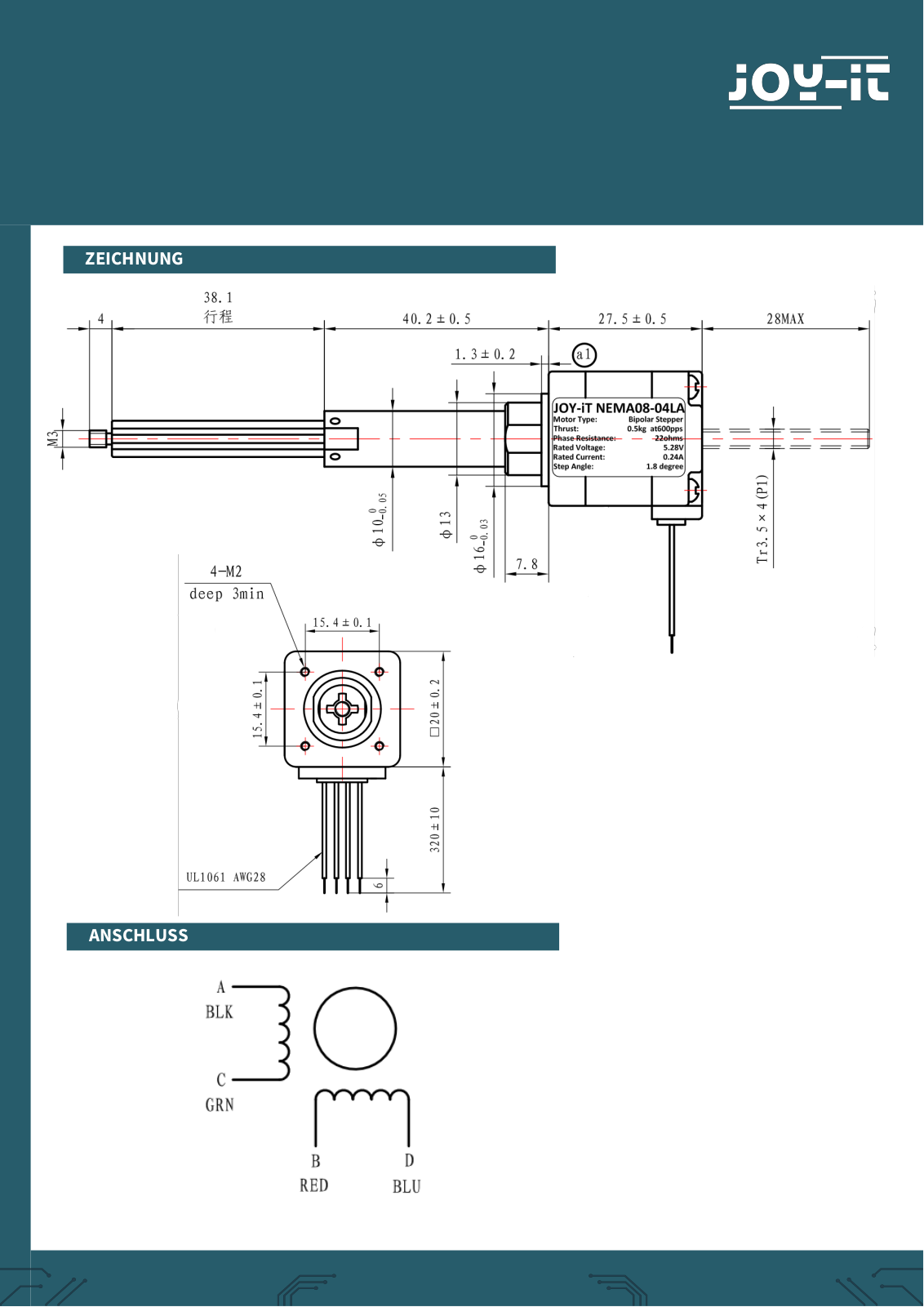

ZEICHNUNG
ANSCHLUSS
