JOY-IT NEMA08-03 Datasheet
Veröentlicht: 23.07.2021
www.joy-it.net
SIMAC Electronics GmbH,
Pascalstr. 8, 47506 Neukirchen-Vluyn

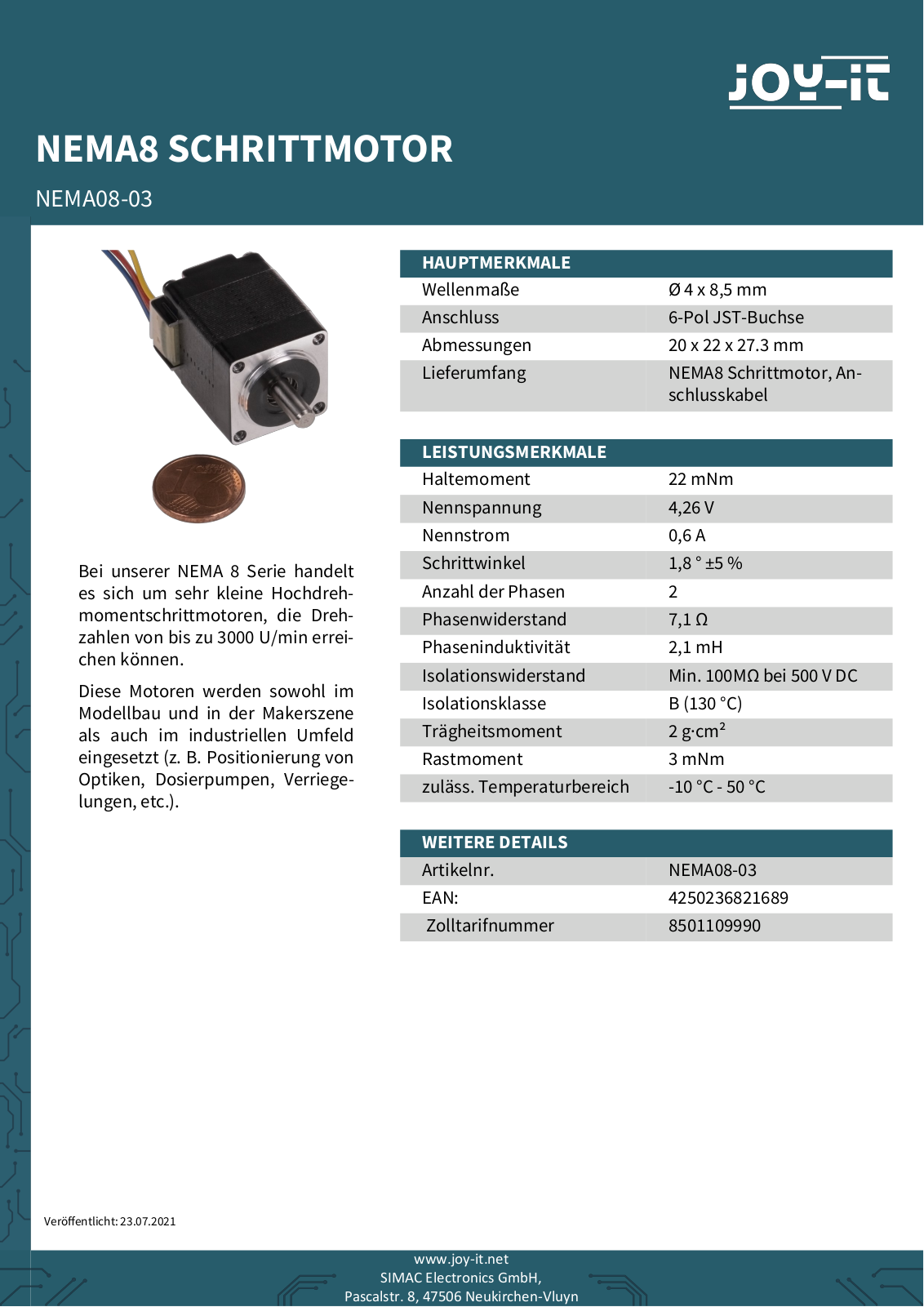

NEMA8 SCHRITTMOTOR
NEMA08-03
HAUPTMERKMALE
Wellenmaße Ø 4 x 8,5 mm
Anschluss 6-Pol JST-Buchse
Abmessungen 20 x 22 x 27.3 mm
Lieferumfang NEMA8 Schrittmotor, An-
schlusskabel
LEISTUNGSMERKMALE
Haltemoment 22 mNm
Nennspannung 4,26 V
Nennstrom 0,6 A
Schrittwinkel 1,8 ° ±5 %
Anzahl der Phasen 2
Phasenwiderstand 7,1 Ω
Phaseninduktivität 2,1 mH
Isolationswiderstand Min. 100MΩ bei 500 V DC
Isolationsklasse B (130 °C)
Trägheitsmoment 2 g·cm²
Rastmoment 3 mNm
zuläss. Temperaturbereich -10 °C - 50 °C
WEITERE DETAILS
Artikelnr. NEMA08-03
EAN: 4250236821689
Zolltarifnummer 8501109990
Bei unserer NEMA 8 Serie handelt
es sich um sehr kleine Hochdrehmomentschrittmotoren, die Drehzahlen von bis zu 3000 U/min erreichen können.
Diese Motoren werden sowohl im
Modellbau und in der Makerszene
als auch im industriellen Umfeld
eingesetzt (z. B. Positionierung von
Optiken, Dosierpumpen, Verriegelungen, etc.).

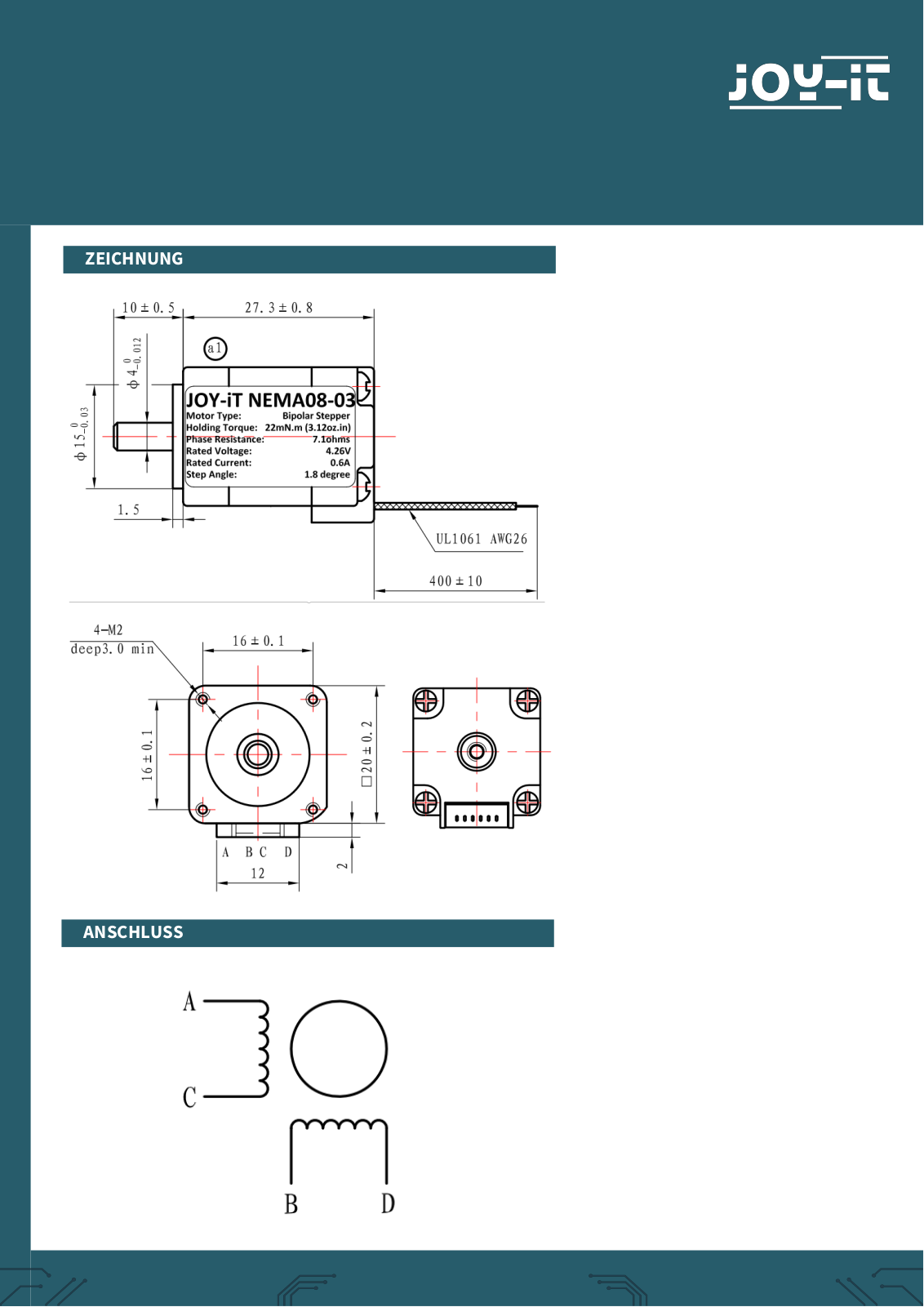

ZEICHNUNG
ANSCHLUSS
