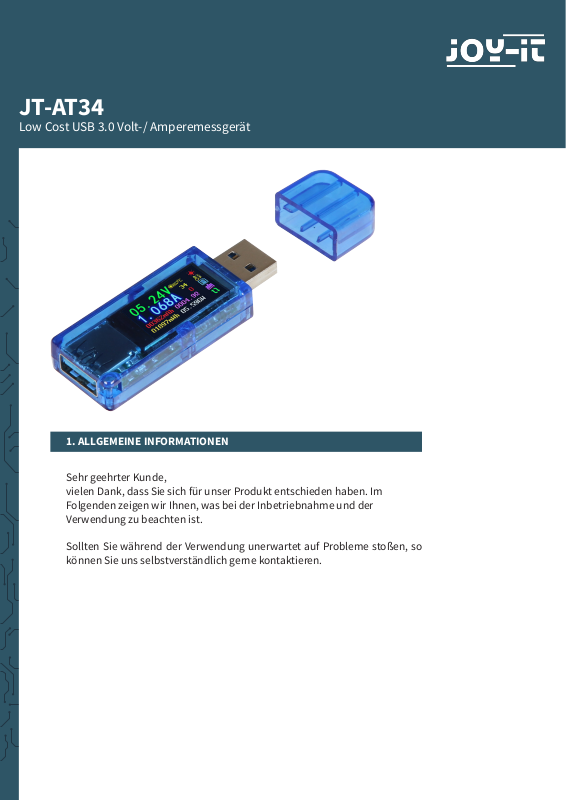

Joy-it JT-At34 User guide [de]

JT-AT34

Low Cost USB 3.0 Volt-/ Amperemessgerät

1. ALLGEMEINE INFORMATIONEN

Sehr geehrter Kunde,
vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im
Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der
Verwendung zu beachten ist.

Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so
können Sie uns selbstverständlich gerne kontaktieren.

2. INBETRIEBNAHME & NAVIGATION

Stecken Sie das AT34 Messgerät einfach in eine freie USB-Schnittstelle Ihres
Gerätes. Das Messgerät ist sofort einsatzbereit.

Das Messgerät verfügt über zwei verschiedene Oberächen:

Hauptmessoberäche

QuickCharge-Erkennungsoberäche

Durch eine kurze Betätigung des Knopfes auf der Rückseite des Gerätes

kann zwischen den beiden Oberächen gewechselt werden.

Die Icons im rechten Bereich des Displays stellen die verschiedenen
Einstellmodi dar. Halten Sie den Knopf auf der Rückseite des Gerätes so
lange gedrückt, bis zum gewünschten Modus gewechselt wurde.

Die verfügbaren Modi sind:

Display Deaktivieren

Temperatureinheit wechseln

Datengruppe wechseln

Datengruppe löschen

Displayausrichtung rotieren

3. FUNKTIONEN

Die Hauptmessoberäche bietet einen Überblick über die folgenden Daten:

1

2

3
4

5
6

7
8

1: Spannungsmesswert
2: Strommesswert
3: Akkumulierte Kapazität
4: Akkumulierte Energie
5: Temperaturmesswert
6: Nummer der aktuellen Datengruppe
7: Lastäquivalente Impedanz
8: Leistungsmesswert

Die QuickCharge-Erkennungsoberäche bietet zudem zusätzlich einen
Überblick über die folgenden Daten:

1
2

3

1: D+ (DP): Positives Signal Level
2: D- (DM): Negatives Signal Level
3: Modusanzeige

Das Messgerät erkennt automatisch Geräte die QuickCharge unterstützen.
Folgende Modi werden vom Messgerät unterstützt: QC2.0, QC3.0, Apple

2.4A/2.1A/1A/0.5A, Android DCP, Samsung

4. SONSTIGE INFORMATIONEN

Unsere Informaons- und Rücknahmepichten nach dem
Elektrogesetz (ElektroG)

Symbol auf Elektro- und Elektronikgeräten:

Diese durchgestrichene Mülltonne bedeutet, dass Elektro- und
Elektronikgeräte nicht in den Hausmüll gehören. Sie müssen die Altgeräte an
einer Erfassungsstelle abgeben. Vor der Abgabe haben Sie Altbaerien und
Altakkumulatoren, die nicht vom Altgerät umschlossen sind, von diesem zu
trennen.

Rückgabemöglichkeiten:

Als Endnutzer können Sie beim Kauf eines neuen Gerätes, Ihr Altgerät (das
im Wesentlichen die gleiche Funkon wie das bei uns erworbene neue
erfüllt) kostenlos zur Entsorgung abgeben. Kleingeräte bei denen keine
äußere Abmessungen größer als 25 cm sind können unabhängig vom Kauf
eines Neugerätes in Haushaltsüblichen Mengen abgeben werden.

Möglichkeit Rückgabe an unserem Firmenstandort während der

Önungszeiten:

Simac GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn

Möglichkeit Rückgabe in Ihrer Nähe:

Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns
zurücksenden können. Hierzu wenden Sie sich bie per E-Mail an
[e-mail] oder per Telefon an uns.

Informaonen zur Verpackung:

Verpacken Sie Ihr Altgerät bie transportsicher, sollten Sie kein geeignetes
Verpackungsmaterial haben oder kein eigenes nutzen möchten kontakeren
Sie uns, wir lassen Ihnen dann eine geeignete Verpackung zukommen.

5. SUPPORT

Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen

oen bleiben oder Probleme auauchen stehen wir Ihnen auch per E-Mail,

Telefon und Ticket-Supportsystem zur Seite.

E-Mail: [e-mail]
Ticket-System: http://support.joy-it.net

Telefon: [phone] – 66 (10 - 17 Uhr)

Für weitere Informationen besuchen Sie unsere Website:

www.joy-it.net

Veröentlicht: 05.08.2019
