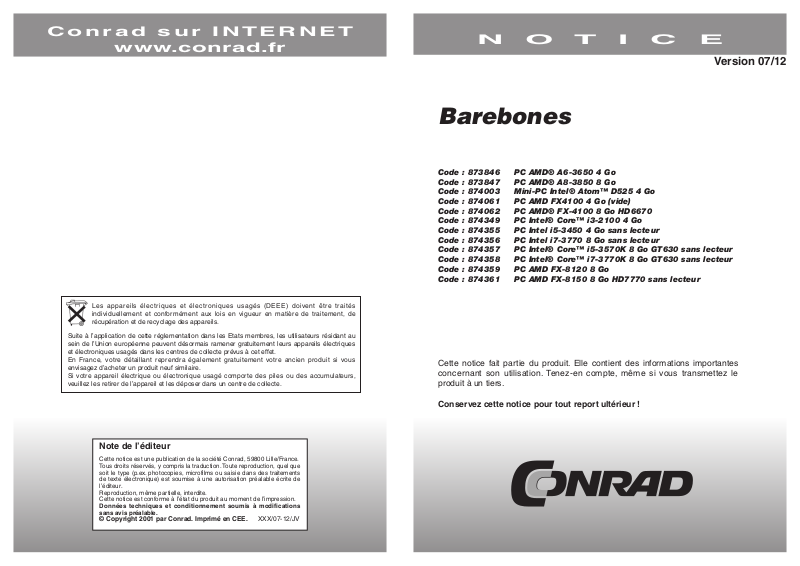

N O T I C E

Version 07/12

Barebones

Code : 873846 PC AMD® A6-3650 4 Go Code : 873847 PC AMD® A8-3850 8 Go Code : 874003 Mini-PC Intel® Atom™ D525 4 Go Code : 874061 PC AMD FX4100 4 Go (vide) Code : 874062 PC AMD® FX-4100 8 Go HD6670 Code : 874349 PC Intel® Core™ i3-2100 4 Go Code : 874355 PC Intel i5-3450 4 Go sans lecteur Code : 874356 PC Intel i7-3770 8 Go sans lecteur Code : 874357 PC Intel® Core™ i5-3570K 8 Go GT630 sans lecteur Code : 874358 PC Intel® Core™ i7-3770K 8 Go GT630 sans lecteur Code : 874359 PC AMD FX-8120 8 Go Code : 874361 PC AMD FX-8150 8 Go HD7770 sans lecteur

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Note de l’éditeur

Cette notice est une publication de la société Conrad, 59800 Lille/France. Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p.ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de l’éditeur. Reproduction, même partielle, interdite. Cette notice est conforme à l’état du produit au moment de l’impression.

Données techniques et conditionnement soumis à modifications sans avis préalable.

Conservez cette notice pour tout report ultérieur !

Guide de montage

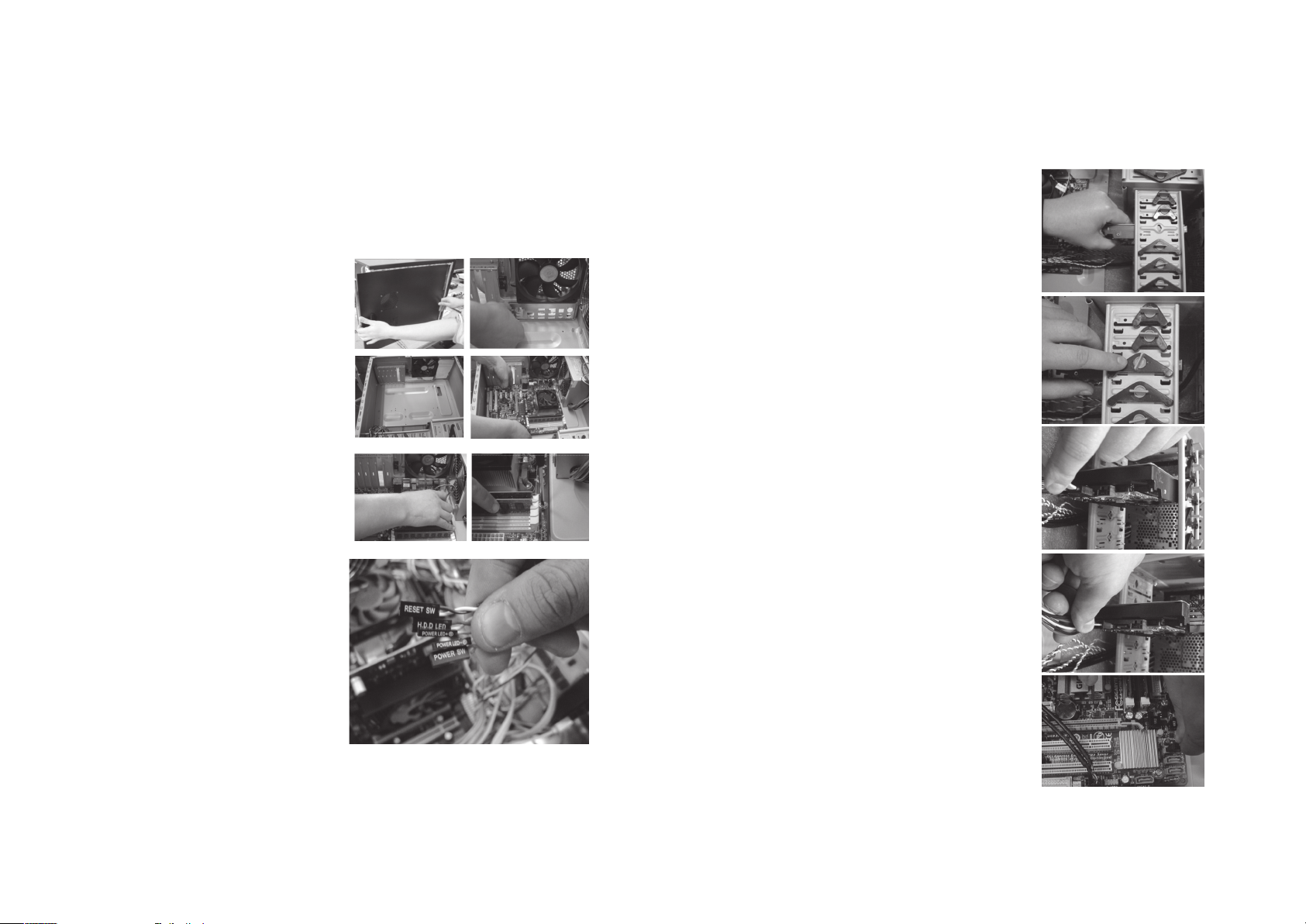

Choisir le bon boîtier

Les pages suivantes vous expliquent de façon claire et illustrée comment procéder vous-même au montage d’un ordinateur. Contrairement à ce que la plupart des gens peuvent penser, cela n’est pas très difficile. Vous ne raterez pas votre montage si vous respectez certaines conditions.

Décidez tout d’abord si vous optez pour un ordinateur AMD ou Intel.

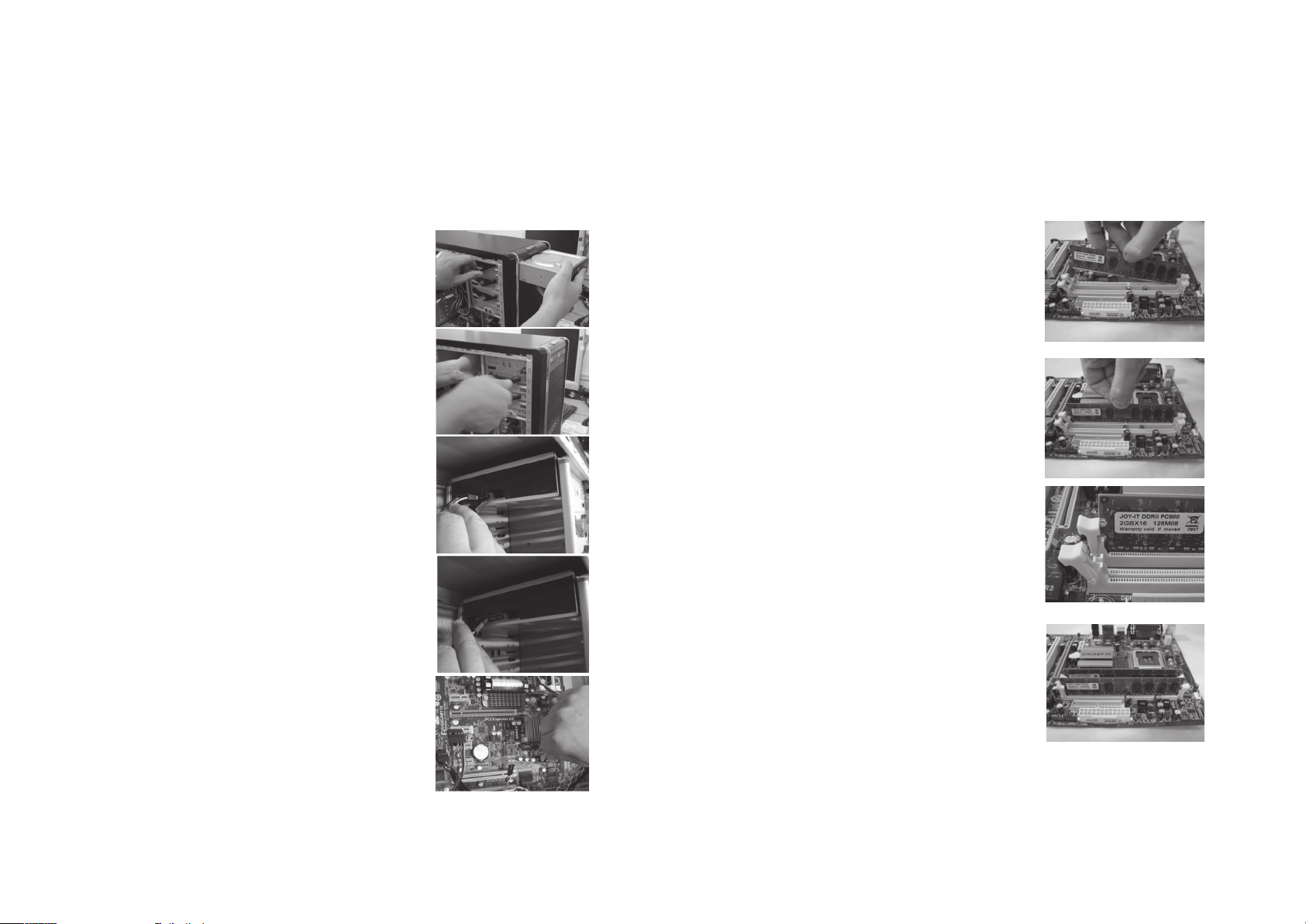

Assurez-vous au préalable, que tous les composants se relient sans problème les uns aux autres. Lors du choix du processeur, de la mémoire vive, du disque dur et de la carte mère, veillez à ce que la carte mère offre les connexions adaptées. (Par exemple : une carte graphique PCI-Express ne peut être intégrée qu’avec une carte mère avec emplacement PCI-Express). Sur les cartes actuelles, les composants tels que la car te son, la carte réseau et une partie des cartes graphiques sont déjà montés en usine. Vous faites ainsi l’économie de l’achat de ces composants. Pour les lots/Barebones JOY-it-®, les composants sont parfaitement compatibles entre eux et déjà pré montés. Remarque : le raccordement des connexions d’alimentation avec les composants est effectué seulement à la fin, lorsque le bloc d’alimentation est installé.

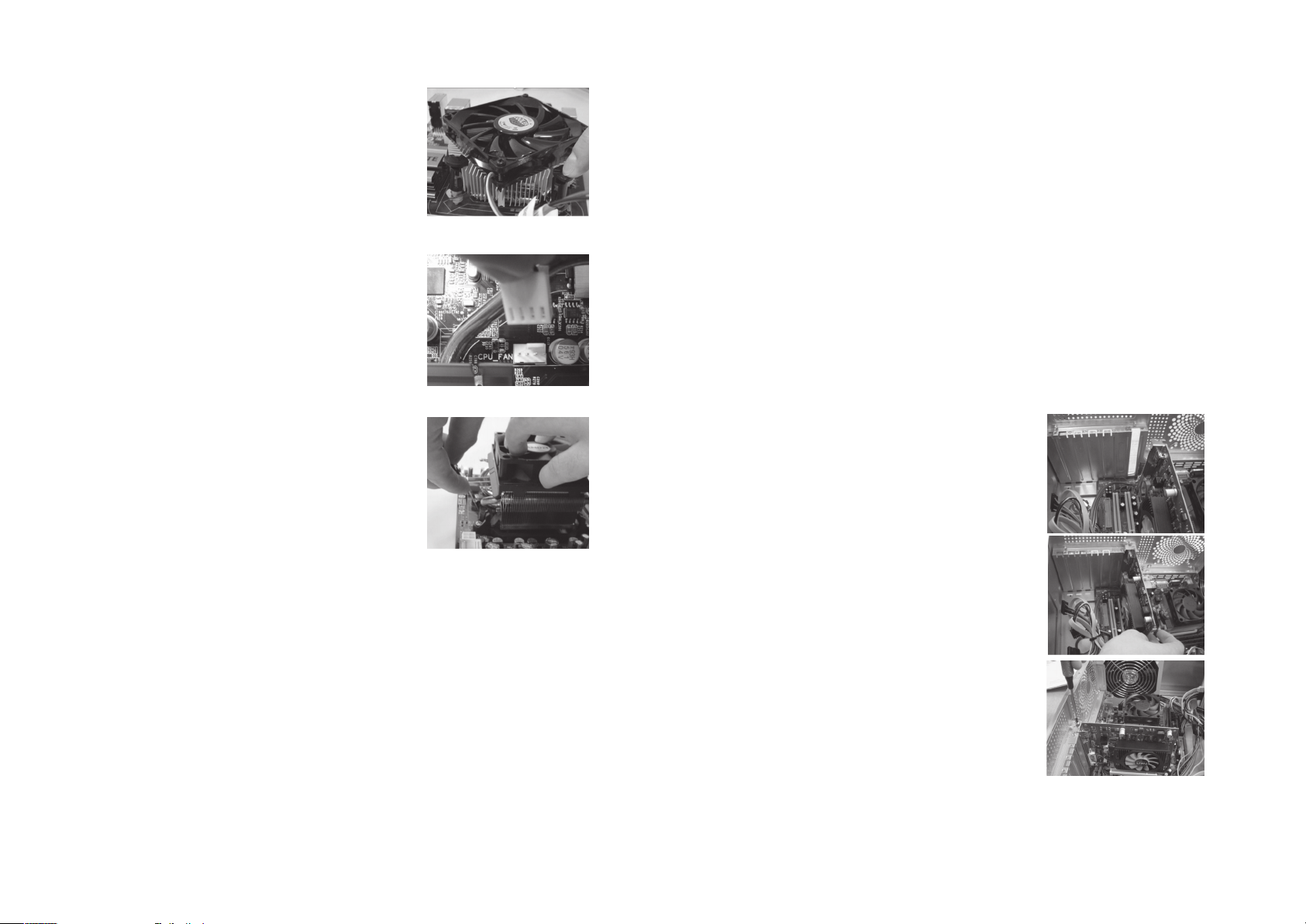

Montage de l’unité centrale

Le processeur doit s’appliquer sur le socle de la carte mère. Les unités centrales actuelles ont besoin des socles 775, 1155, 1156 et 1366. Les unités centrales AMD nécessitent des cartes adaptées avec des socles AM2, AM2+ ou AM3. Attention, veuillez installer l’unité centrale bien droite, vers le haut, pour ne pas plier les broches.

Unités centrales Intel

- Retirez tout d’abord le cache de protection.

- Soulever le levier -> ouvrez le socle.

- Soulevez le capot.

- Chez Intel, les broches se situent sur le logement de la carte mère et non plus sur l’unité centrale.

- Avant l’insertion de l’unité centrale, vériﬁez les repères sur celle-ci et sur le logement, pour insérer correctement le processeur.

- Fermez le couvercle.

- Poussez le levier vers le bas et encliquetez-le sous la languette métallique.

Tous les composants que vous avez sélectionnés trouvent leur place dans les boîtiers standard. En plus des exigences esthétiques, les propriétés, telles que la taille, le type de structure (ITX, MATX, ATX) tout comme le matériau, sont importantes. Ils se distinguent également souvent par leur équipement, certains boîtiers sont entièrement sans vissage et se montent sans avoir recours à un tournevis, d’autres disposent déjà d’un bloc d’alimentation et sont particulièrement silencieux. Des ventilateurs de boîtiers peuvent être déjà intégrés, ce qui est un avantage particulier pour l’équipement informatique performant.
