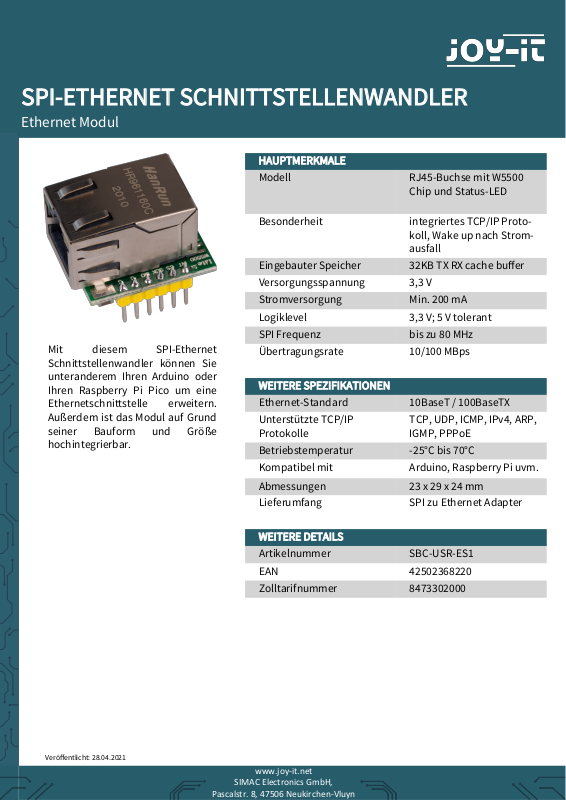

JOY-IT DEBO SPI RJ45 Datasheet [de]

Veröentlicht: 28.04.2021

SPI-ETHERNET SCHNITTSTELLENWANDLER

Ethernet Modul

HAUPTMERKMALE

Modell RJ45-Buchse mit W5500

Chip und Status-LED

Besonderheit integriertes TCP/IP Proto-

koll, Wake up nach Strom-

ausfall

Eingebauter Speicher 32KB TX RX cache buer
Versorgungsspannung 3,3 V
Stromversorgung Min. 200 mA
Logiklevel 3,3 V; 5 V tolerant
SPI Frequenz bis zu 80 MHz
Übertragungsrate 10/100 MBps

WEITERE SPEZIFIKATIONEN

Ethernet-Standard 10BaseT / 100BaseTX
Unterstützte TCP/IP

Protokolle

TCP, UDP, ICMP, IPv4, ARP,

IGMP, PPPoE

Betriebstemperatur -25°C bis 70°C
Kompatibel mit Arduino, Raspberry Pi uvm.

Abmessungen 23 x 29 x 24 mm
Lieferumfang SPI zu Ethernet Adapter

WEITERE DETAILS

Artikelnummer SBC-USR-ES1
EAN 42502368220
Zolltarifnummer 8473302000

Mit diesem SPI-Ethernet
Schnittstellenwandler können Sie
unteranderem Ihren Arduino oder
Ihren Raspberry Pi Pico um eine
Ethernetschnittstelle erweitern.
Außerdem ist das Modul auf Grund

seiner Bauform und Größe

hochintegrierbar.

www.joy-it.net

SIMAC Electronics GmbH,

Pascalstr. 8, 47506 Neukirchen-Vluyn
