Jolimark LQ-600K User Guide

LQ-600K

安全指引

安全指引
请在使用本产品前仔细阅读本手册，不要执行本手册中没有明确说明的操作。未经授权的操作会
导致错误或意外。制造商对因错误操作而导致打印机出现的任何问题均不负责。
布料擦拭。
请勿在容易被液体溅到的地方使用打印机。请勿堵塞机壳上的小槽或开孔。不要把打印机放在睡床、沙发、地毯或其它类似物品的表面，
以防堵塞通风孔。如果打印机被置于比较拥挤的环境中工作，应采取相应的通风措施。
打开包装之前，应考虑好放置打印机的位置。应选择一个平稳的台面或坚固的打印机台架，
并要确保打印机周围有足够的空间，以便纸张容易进出。
避免与其他大功率电器或容易引起电压波动的电器设备使用同一交流电源插座。将整个计算机系统远离可能引起电磁干扰的器件，例如扬声器或无线电元件。请勿把电源线放在容易被踩到的地方。如果电源线或电源插头已破损或断裂，请马上停止使
用并更换新部件。
避免把打印机放在温度和湿度变化较大的地方，如：阳光直射、靠近热源、多尘或多油烟的
地方。
为防止触电或引起短路，请勿把任何物体从打印机通风孔推入机体内。请勿自行检修打印机，或打开打印机的外壳，以免触电或产生其它危险。如需检修应找专业
维修人员。
在不用打印机时，应关闭打印机电源并拔掉电源线。外接插座应安装在接近打印机的地方。出现以下情况时，请拔掉打印机电源线，并与专业维修人员联系：
A：当电缆或插头损坏、磨损时。 B：当有液体溅入机内时。 C：当打印机被雨淋湿或进水时。 D：当遵从操作手册操作，机器却不能正常工作时。 E：当机器被摔落，造成机壳损坏时。 F： 当打印机特性明显变坏，需要维修时。
注：本手册内容如有更改，恕不另行通知。
* 本产品所有部件均为可回收设计，当用户需要废弃本产品时，本公司负责无偿回收，具
体处理方法请联系本公司售后服务部。
- i -
前言
警告、告诫和注意
使用本手册时有如下约定：
警告：
必须照办，以免伤害人体
告诫：
必须遵守，以免损坏打印机
注意:
包含关于操作打印机的重要信息和有用提示
。
。
。
前言
首先感谢您购买 Jolimark®打印机。本打印机是一部 24 针 80 列点阵打印机，能满足多功能打印的
要求，全面适用于税务、邮政、电信、公安、医院、保险、金融、证券、海关、酒店、航空和运输等 行业。
下面介绍本打印机的主要特点：
z
简易安装打印纸
本打印机的纸张安装设计使您能够轻松自如地操作，快速地安装打印纸，节省您的时间。
z
撕纸功能
此功能使连续纸的页缝自动送到打印机撕纸器的撕纸刀口处，以利于打印完毕后对准连续纸页 缝，实现精确撕纸。
z
在单页纸与连续纸之间切换方便
通过操作面板上的【进/退纸】键使连续纸自动退出，再将打印纸选择杆拨至单页纸位置，安装
上单页纸，这时即可使用单页纸打印。当使用完单页纸后，将打印纸选择杆拨至为连续纸位置， 按【进/退纸】键使连续纸重新进入打印机，这时即可再次使用连续纸打印。
z
退纸功能
此功能允许使用者通过控制面板上的简单功能操作键，即可将连续纸退出打印机。
自动选择数据传输接口功能
z
本打印机标配并行接口和 1 路 USB 接口，可选配串行接口、以太网接口或另 1 路 USB 接口。请
根据需要，用相应的接口电缆把打印机与计算机相连。打印机会根据接收数据的类型自动切换到 适当的接口。
z
产品兼容性
命令兼容 Epson ESC/PK2。
增强的汉字字库
z
内置 GB18030 汉字大字库。
- ii -
z 具备断针补偿功能
可以设置使用完好的打印针进行断针补偿打印。
前言
- iii -
目录
目 录
安全指引 ............................................................................................................................................................I
前言 .................................................................................................................................................................. II
第一章 安装打印机 .....................................................................................................................................1
1.1
开箱检查..................................................................................................................................................1
拆除保护材料..........................................................................................................................................1
1.2
识别部件..................................................................................................................................................1
1.3
选择打印机的安放位置 ..........................................................................................................................2
1.4
安装色带..................................................................................................................................................2
1.5
连接电源线..............................................................................................................................................4
1.6
打印机自检..............................................................................................................................................4
1.8
连接计算机..............................................................................................................................................5
1.9
并口电缆的连接
1.9.1
1.9.2 USB
1.9.3
1.9.4
安装驱动程序........................................................................................................................................7
1.10

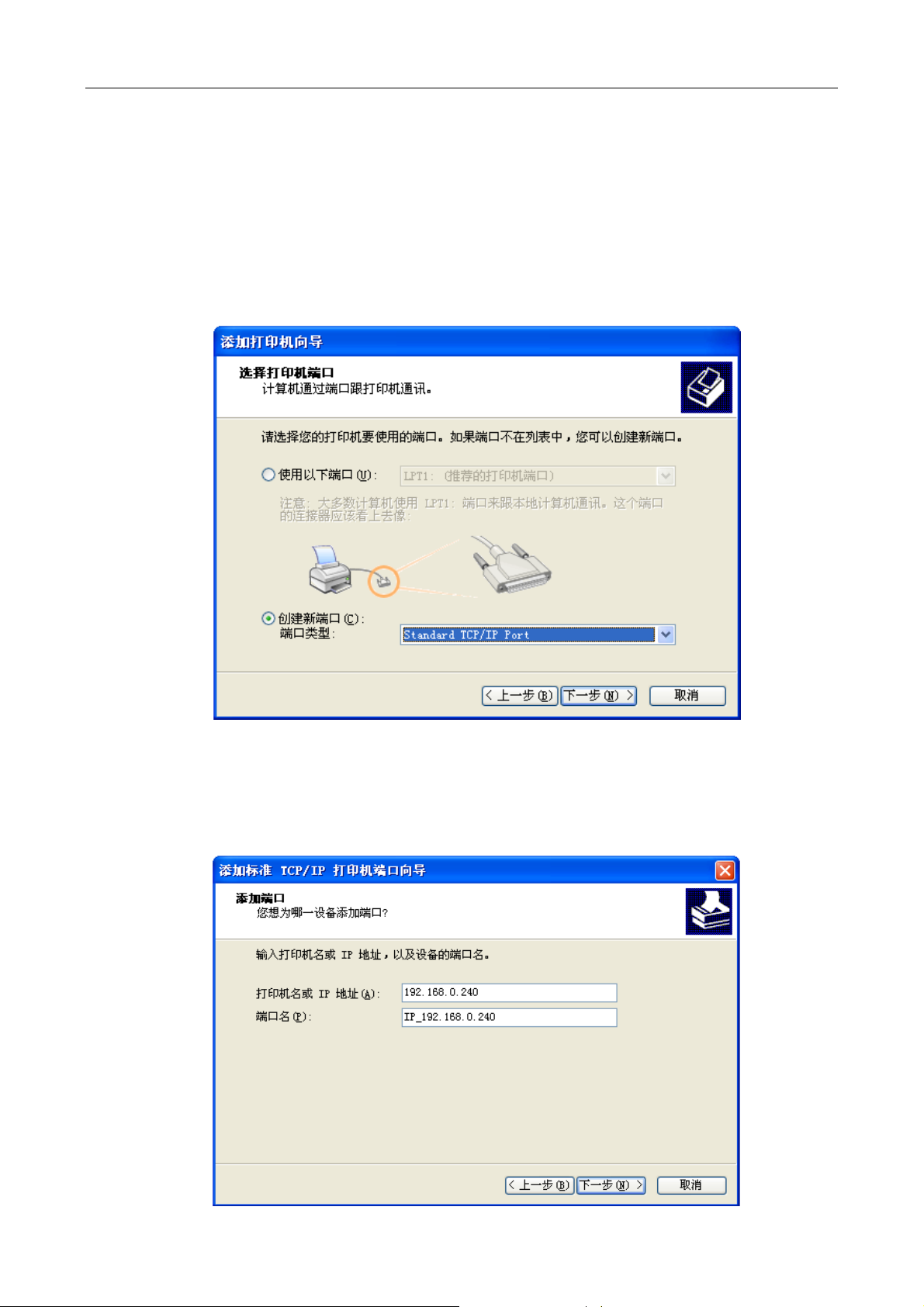

以太网接口机型的网络设置.................................................................................................................9
1.11
1.11.1
1.11.2
1.11.3
电缆的连接 串口电缆的连接 以太网电缆的连接

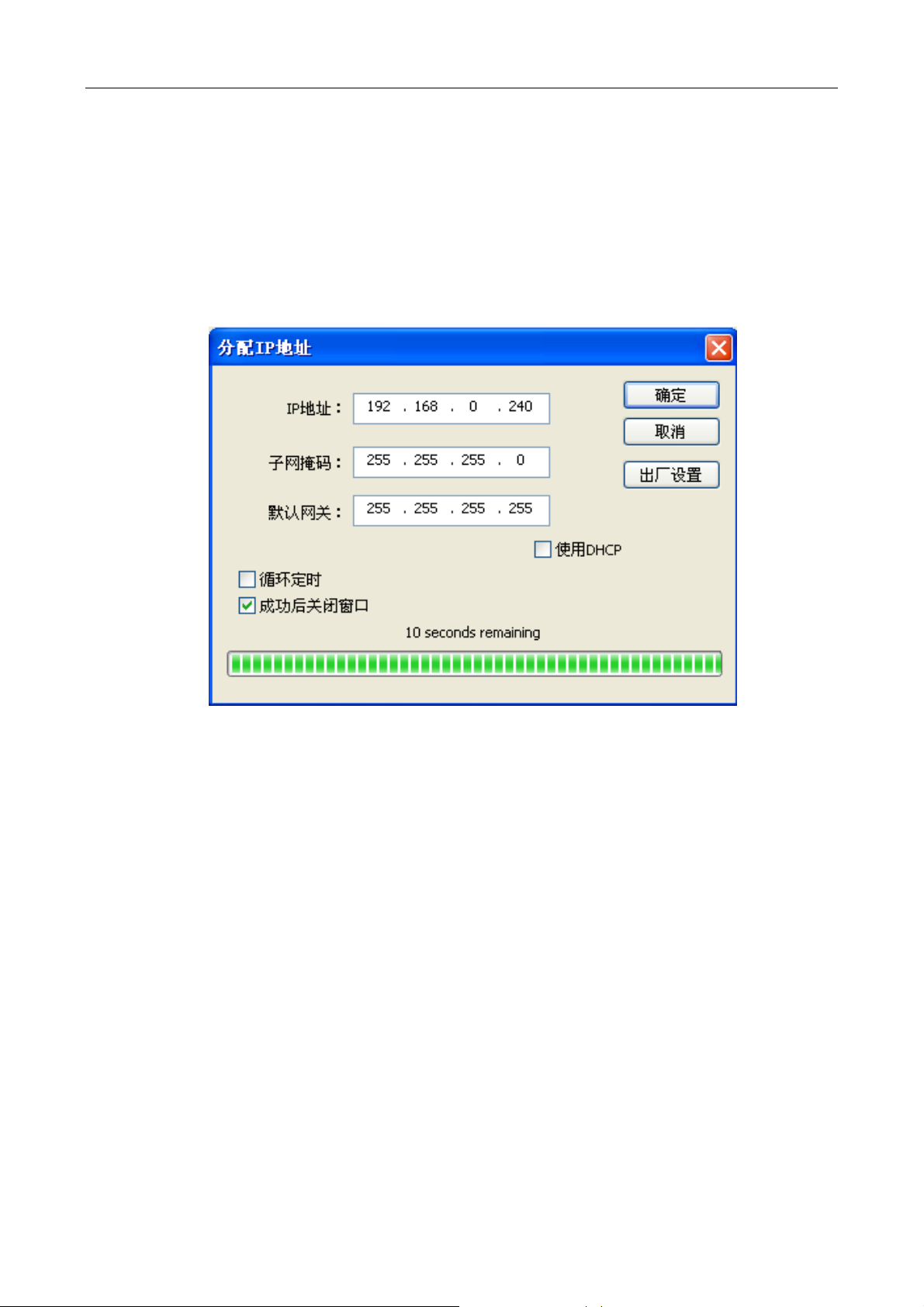

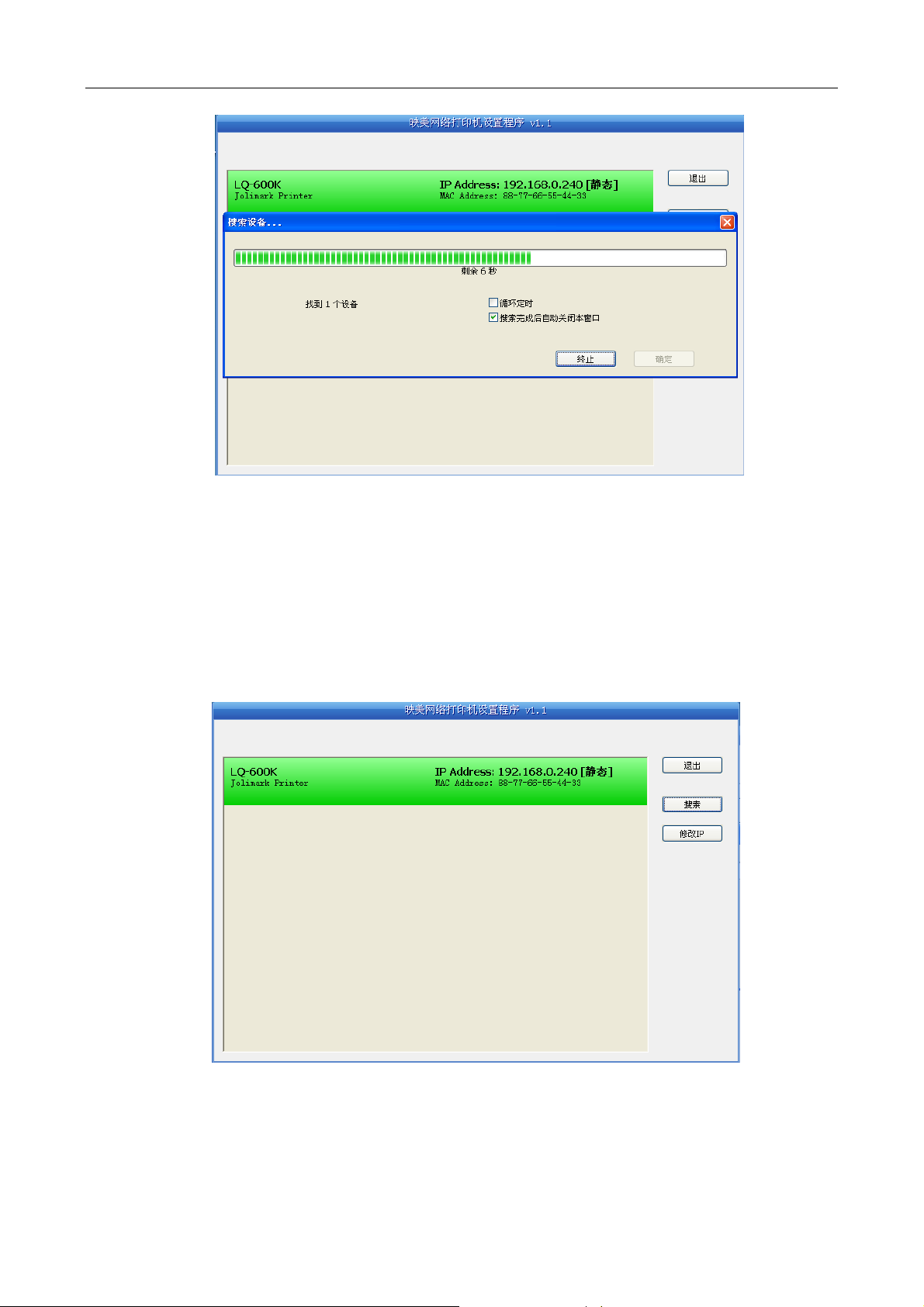

连接打印机 对打印机进行IP地址设置 打印机网络驱动程序安装
...............................................................................................................................6
................................................................................................................................6
...............................................................................................................................7
...........................................................................................................................7
.....................................................................................................................................9
............................................................................................................9
............................................................................................................11
第二章 控制面板说明 ............................................................................................................................... 18
2.1
控制面板标签........................................................................................................................................18
指示灯显示状态 ....................................................................................................................................18
2.2
控制面板按键功能描述 ........................................................................................................................18
2.3
按键其它功能描述 ................................................................................................................................ 18
2.4
在连续纸打印方式下
2.4.1
在单页纸打印方式下
2.4.2
选择打印速度
2.4.3
起始打印位与撕纸位的微调整功能
2.4.4
自动进纸至撕纸位功能的设定
2.4.5
控制面板其它功能设置
2.4.6
打印纸选择杆........................................................................................................................................20
2.5
进纸旋钮................................................................................................................................................21
2.6
纸厚调节杆............................................................................................................................................21
2.7
.................................................................................................................................19
.....................................................................................................................18
.....................................................................................................................19
..............................................................................................20
.....................................................................................................20
.................................................................................................................20
第三章 如何使用打印机 ...........................................................................................................................22
3.1
安装打印纸............................................................................................................................................22
单页纸的安装方法
3.1.1
连续纸的安装方法
3.1.2
多联拷贝纸的安装
3.1.3
不干胶标签的安装
3.1.4
信封的安装
3.1.5
.....................................................................................................................................26
..........................................................................................................................22
.........................................................................................................................23
.........................................................................................................................25
.........................................................................................................................26
- iv -
目录
3.2 改变打印机设定 ....................................................................................................................................27
通过控制面板设置打印机参数
3.2.1
联机智能参数设置
3.2.2
打印机设定项目的名词解释 ................................................................................................................ 30
3.3
恢复出厂设置菜单 ................................................................................................................................ 31
3.4
.........................................................................................................................29
.....................................................................................................27
第四章 故障处理 .......................................................................................................................................32
4.1
电源问题................................................................................................................................................32
打印问题................................................................................................................................................32
4.2
打印纸的处理........................................................................................................................................34
4.3
成列度调整............................................................................................................................................35
4.4
第五章 打印机维护 ..................................................................................................................................36
5.1
清洁打印机............................................................................................................................................36
附录 A 规格参数.......................................................................................................................................37
A.1
打印机...................................................................................................................................................37
打印区域...............................................................................................................................................39
A.2
接口规格...............................................................................................................................................39
A.3
并行接口
A.3.1 A.3.2 USB
串行接口（选件）
A.3.3
以太网接口（选件）
A.3.4
........................................................................................................................................39
接口
.........................................................................................................................................40
.........................................................................................................................40
......................................................................................................................40
附录 B 打印机指令参考 ...........................................................................................................................41
- v -

第一章 安装打印机

第一章 安装打印机

1.1 开箱检查

在打印机包装箱内，应具有以下各项：（1）打印机；（2）色带盒 JMR120；（3）电源线；（4）接 口电缆；（5）随机光盘；（6）简易应用指南；（7）装箱清单；（8）保修卡（如图 1-1 所示）。如有遗 漏，请向有关经销商联系。
打印机
（包含驱动程序和用户手册）
随机光盘
色带盒 JMR120 电源线 接口电缆
简易应用指南
装箱清单
保修卡
图 1-1 打印机及其附件
注意：配件的具体说明，以《装箱清单》为准。如有更改，恕不另行通知。

1.2 拆除保护材料

1. 打开包装箱，取出打印机。
2. 保存好所有包装材料，以便将来运输打印机使用。

1.3 识别部件

图 1-2 和图 1-3 标示 LQ-600K 打印机的主要部件。
纸厚调节杆
打印头
色带盒
打印机上盖
进纸旋钮
控制面板
图 1-2 打印机主要部件（前视图）
- 1 -
第一章 安装打印机
电源插
串行接
并行接
接口（选件）以太网
接口（选件
导纸滑块
打印机后盖
进纸旋钮
口（选件）
口
USB接口
USB
图 1-3 打印机主要部件（后视图）
）
拖纸器
电源开关
口

1.4 选择打印机的安放位置

在选择打印机安放位置时，应考虑以下各项：
1. 将打印机放在一个平稳的平面上。
2. 在打印机的四周留出充分的空间，以便操作和维护。将打印机放在离计算机较近的地方，以便 接口电缆的连接。
3. 选择一个凉爽、干燥的地方，并避免阳光直射、过热、多尘或潮湿。
4. 使用合适的电源。请使用带地线的电源插座；不要使用转接插头。避免使用受墙壁开关或自动
定时器控制的电源插座；因为突然断电会破坏打印机和计算机内存中的信息。
如果要使用打印机架，请遵循以下规则：
1. 打印机架至少可承受9公斤的重量。
2. 不要使用令打印机倾斜的打印机架。要使打印机一直保持水平。
3. 在打印机架和机架腿之间留出充分的空间，给连续打印纸提供一个畅通的走纸通道。
4. 安置好打印机的电缆线，以免其影响走纸，如果可能的话，可将其固定在打印机架上。

1.5 安装色带

1. 关闭打印机电源。
2. 打开打印机上盖（如下图所示）。
打印头
图 1-4 打开打印机上盖
打印机上盖
- 2 -
第一章 安装打印机
色带
夹
3. 将纸厚调节杆拨到最高位置。
4. 把打印头移到打印机中间（如 1-4 图所示）。
注意：在打印机处于开启状态时，不要移动打印头，否则会损坏打印机。此外，如果刚使用过打
印机，打印头可能很热，请勿触碰打印头。
5. 请参考色带盒上的标签提示推出色带夹。
色带盒
色带盒旋钮
色带芯
色带夹
图 1-5 色带盒
6. 抓住色带盒的两边，使色带盒两边的卡扣对准打印机两侧的安装槽，稍用力向下压进，直到完 全卡到位。然后将色带夹放进打印头与色带导片之间，按压到位（如 1-6 图所示）。
色带盒旋钮
色带导片
打印头
图 1-6 安装色带盒
7. 再按照色带盒上箭头方向，转动色带盒旋钮，绷紧色带芯，以便色带芯更好的到位。
8. 把打印头从一边到另一边反复滑动几次，以确保色带芯安装到位。
9. 色带盒安装好后，请将纸厚调节杆拨回原位，合上打印机上盖。
注意：1. 当色带颜色明显变淡时，请及时更换新的色带盒，否则会影响打印质量，并有可能损坏
打印头。
2. 拆除色带盒时，请确保打印机电源已关闭，打印头移到打印机中间；先将色带夹取出， 然后抓住旧色带盒的两边向上拔，从而将其从打印机取出。
3. 请使用映美原装色带耗材，否则因此而引致的打印机损坏，将不能享受厂商的保修服务。
- 3 -
第一章 安装打印机
电源开关
电源插座
电源线
电源插

1.6 连接电源线

1. 确保打印机为关机状态（当开关按下一侧在“O”标注处时为关机状态）。
2. 确保电源插座的电压与打印机所需的额定电压相匹配。
3. 将电源线的一端插进打印机的电源插口（如图1-7所示）。
4. 将电源线的另一端插进带地线的电源插座。
图 1-7 关闭打印机电源
注意：1. 如果插座的电压不在铭牌标签所标示的电压范围内，请与您的经销商协调解决方案，切
勿将电源线插入电源插座。
口
2. 必须采用带正确接地的电源插座。

1.8 打印机自检

打印机自检功能可以显示出打印机的工作是否正常。进行自检测试时，既可使用连续纸，也可使
用单页纸。本节描述使用单页纸运行英文自检程序的最简单方法。
注意：运行自检程序时所用的打印纸的宽度至少为210毫米；否则，打印针会直接打印在打印辊上。

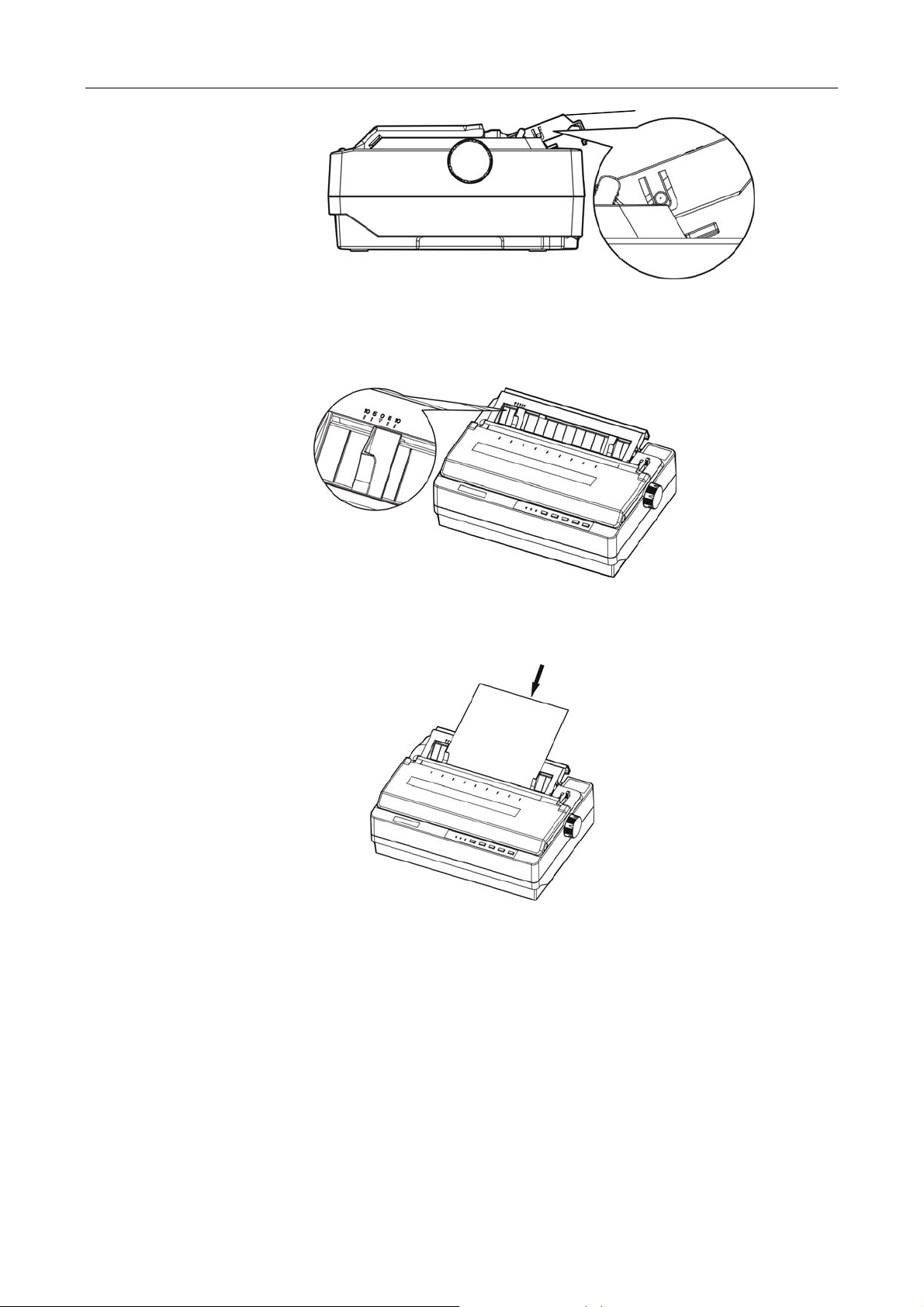

1. 确保打印机为关机状态，并且打印纸选择杆处于单页纸位置，抬起后盖。
图 1-8 设定打印纸选择杆
2. 按住〖撕纸〗键的同时，开启打印机电源。此时“电源”指示灯闪亮，“联机”指示灯熄灭， 表示缺纸。
3. 滑动后盖的右挡纸板，调节其到刻度的范围内。然后，调节左挡纸板，使两挡纸板之间的距离
与打印纸的宽度相匹配（如下图所示）。
- 4 -
第一章 安装打印机
d
d
图 1-9 调整后盖的左右挡纸板
4. 在两挡纸板之间插入一页单页纸，使其自然滑下，直到遇到阻力为止。打印机自动装入单页纸，
按〖联机〗键开始打印。
图 1-10 安装单页纸
警告：在打印机进行打印时，打印机盖应为闭合状态。
5. 按〖联机〗键可暂停打印。
6. 打印机停止打印后，按〖换行/页〗键或〖进/退纸〗键，可退出单页纸，然后关机以结束自检。
!"#$%&'( )*+-./0123456789:;<=>?@ABCDEFGHIJKLMNOPQRSTUVWXYZ[\]^_`abc "#$%&'( )*+-./0123456789:;<=>?@ABCDEFGHIJKLMNOPQRSTUVWXYZ[\]^_`abc
Jolimark LQ-600K VX.X-XXXXXXX/XX/XX
!"#$%&’( )*+-./0123456789:;<=>?@ABCDEFGHIJKLMNOPQRSTUVWXYZ[\]^_`ab
A S C I I 自检模式
图 1-11 ASCII 自检模式
注意：如果自检的打印结果不能令人满意，请参照第四章查找故障。如果打印正确，继续下一节。

1.9 连接计算机

本打印机标配并行接口和 1 路 USB 接口，可选配串行接口、以太网接口或另 1 路 USB 接口。请
根据需要，用相应的接口电缆把打印机与计算机相连。在准备连接前，按照下图方位放置好打印机，
使其接口面朝上（如图 1-12 所示）。
- 5 -
第一章 安装打印机
并行接口
串行接口（选件）
以太网接口（选件）
USB 接口
USB 接口（选件）
图 1-12 将打印机后部朝上放置
注意：连接并口电缆或串口电缆前，必须确保打印机为关机状态，待固定好接口电缆后，才可
开启打印机电源，否则有可能会损坏打印机。

1.9.1 并口电缆的连接

1. 关闭计算机和打印机的电源。将并口电缆插头连接到打印机的并行接口，扣上连接器两侧的锁 簧扣，使插头固定（如图 1-13 所示）。
锁簧扣
并口电缆
并行接口
图 1-13 连接并口电缆
2. 将并口电缆的另一端插进计算机的并行接口，并确保连接牢固。

1.9.2 USB 电缆的连接

1. 将 USB 电缆的 A 端插头（方型）插进打印机的 USB 接口插座中（如图 1-14 所示）。
2. 将 USB 电缆的 B 端插头（扁型）插进计算机的 USB 接口插座中。
注意：在连接 USB 电缆后，须防止对插头的碰撞。
USB 接口
USB 电缆
USB 接口（选件）
图 1-14 连接 USB 电缆
- 6 -
第一章 安装打印机

1.9.3 串口电缆的连接

1. 关闭计算机和打印机电源，将串口电缆的插头连接到打印机的串行接口，拧紧插头两侧的螺丝， 使插头固定（如图 1-15 所示）。
螺丝
串行接口（选件）
串口电缆
图 1-15 连接串口电缆
2. 将串口电缆的另一端接入计算机的串行接口，并确保连接牢固。

1.9.4 以太网电缆的连接

将以太网电缆的 RJ-45 水晶插头一端插进打印机的以太网接口插座中，另一端插头连接
到局域网的接入端（如图 1-16 所示）。
以太网电缆
以太网接口（选件）
图 1-16 连接以太网电缆
注意：以太网接口机型网络设置的详细说明请参考《用户手册》。

1.10 安装驱动程序

请用接口电缆连接好计算机与打印机并打开电源，放入随机光盘，按以下方式安装驱动程序。 自动安装方式
双击随机光盘中的“setup.exe”文件，按照提示完成驱动程序安装。 手动安装方式
Windows 2000/XP/Vista 的驱动程序手动安装流程如下：
1. 点击“开始”——“设置”——“打印机和传真”。
2. 点击“添加打印机”，出现窗口“添加打印机向导”，点击“下一步”，接着，请仔细阅读选择 指示，例如：选择“连接到此计算机的本地打印机”，然后，请点击“下一步”。
3. 出现窗口“打印机端口”，选择可用的端口，例如选择“LPT1：打印机端口”，点击“下一步”。
4. 出现窗口“安装打印机软件”，点击“从磁盘安装”，点击“下一步”。
- 7 -
第一章 安装打印机
5. 出现窗口“从磁盘安装”，根据操作系统环境，请选择以下路径：光驱路径 ——“驱动程序” ——“WIN 2000（XP-Vista-Win7）”，出现的文件名：LQ600K.inf ，点 击“ 打 开 ”，然后点击“确 定”，返回窗口“安装打印机软件”，点击“下一步”。
6. 按照提示逐步点击“下一步”，直至完成。
Windows 7 的驱动程序手动安装流程如下：
1. 点击“开始”——“设备和打印机”。
2. 点击“添加打印机”，出现窗口“添加打印机向导”，点击“下一步”，接着，请仔细阅读选择 指示，选择“添加本地打印机”，然后，请点击“下一步”。
3. 出现窗口“打印机端口”，选择可用的端口，例如选择“LPT1：打印机端口”，点击“下一步”。
4. 出现窗口“安装打印机驱动程序”，点击“从磁盘安装”，点击“下一步”。
5. 出现窗口“从磁盘安装”，根据操作系统环境，请选择以下路径：光驱路径 ——“驱动程序”
——“WIN 2000（XP-Vista-Win7）”，出现的文件名：LQ600K.inf，点 击“ 打 开 ”，然后点击“确 定”，返回窗口“安装打印机驱动程序”，点击“下一步”。
6. 按照提示逐步点击“下一步”，直至完成。
Windows98的驱动程序手动安装流程如下:
（1）并口电缆或串口电缆连接方式的驱动程序安装方法：
1. 点击“开始”——“设置”——“打印机”。
2. 双击“添加打印机”，出现窗口“添加打印机向导”,点击“下一步”，接着，请仔细阅读
选择指示，例如：选择“本地打印机”，然后，请点击“下一步”。
3. 出现窗口“请选择打印机的制造厂商与型号”,点击“从软盘安装”，请点击“浏览”，选
择以下路径：光驱路径 ——“驱动程序”——“WIN98（WINME）”,点击“确定”后， 出现的文件名是：LQ600K.inf，然后，点击“确定”。
4. 出现窗口“从磁盘安装”，点击“确定”，返回窗口“添加打印机向导”，请点击“下一步”。
5. 进入窗口“请选择打印机所使用的端口”,选择可用的端口，例如选择：LPT1:打印机端口，
点击“下一步”，将显示打印机名，如果系统没有安装其它打印驱动程序，Windows98环境 中的应用程序会将这台打印机视为默认打印，点击“下一步”。否则，再根据提示，选择 为默认打印机：“是”，点击“下一步”，选择“是- 建议打印”,点击“完成”。弹出窗 口“打印机测试页打印完毕”，点击“正确”。
6. 打印机驱动程序成功安装完毕。
（2）USB连接方式的驱动程序安装方法:
1. 连接USB电缆并打开打印机电源。
2. 计算机发现新硬件，搜索完成后，出现“添加新硬件向导”，点击“下一步”。
3. 出现窗口“添加新硬件向导”——“Windows操作”，选择“搜索设备的最新驱动程序（推
荐）”，点击“下一步”。
4. 出现窗口“搜索新驱动程序”，勾选“指定位置（L）”，点击“浏览”，选择以下路径：
光驱路径 ——“驱动程序”——“【WIN98（WINME）\USBdriver】”路径，然后点击“确 定”。
5. 返回窗口“搜索新驱动程序”，单击“下一步”；出现窗口“Windows 驱动程序搜索设备:”，
单击“下一步”。
- 8 -
第一章 安装打印机
6. 系统自动安装文件，完成后弹出窗口“映美 USB 打印机支持”，点击“完成”。
7. 打印机 USB 驱动程序成功安装完毕。

1.11 以太网接口机型的网络设置

请使用映美网络设置软件NetFinder对映美网络打印机进行IP地址设置，NetFinder软件可在随机光
盘中找到或从映美网站（www.jolimark.com
）下载。
1.1 1.1 连接打印机
打开打印机电源，接上已连接局域网的网线，观察网口 LED 指示灯信息，确认已进入正常连接状
态。
橙黄色 LED 绿色 LED 说明
亮 闪 正常连接 灭 灭 未连接网络
1.1 1.2 对打印机进行 IP 地址设置
1. 运行 NetFinder 软件
在连接了与打印机网络为同一局域网的 PC 上，双击运行 NetFinder 软件（NetFinder.exe）。软
件界面如下图所示：
按钮说明：
退出——退出本软件 搜索——寻找并列出局域网内的打印机 修改 IP——修改指定打印机的 IP 地址及相关设置
2. 搜索打印机
点击主界面的“搜索”按钮，在弹出的对话框中自动开始搜索并显示状态，如果找到打印机则在 主界面列出。进度条显示倒计时（共 10 秒），搜索动作会随倒计时结束而结束。如需继续搜索，请再 次调用此功能。
- 9 -
Loading...
+ 35 hidden pages
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
