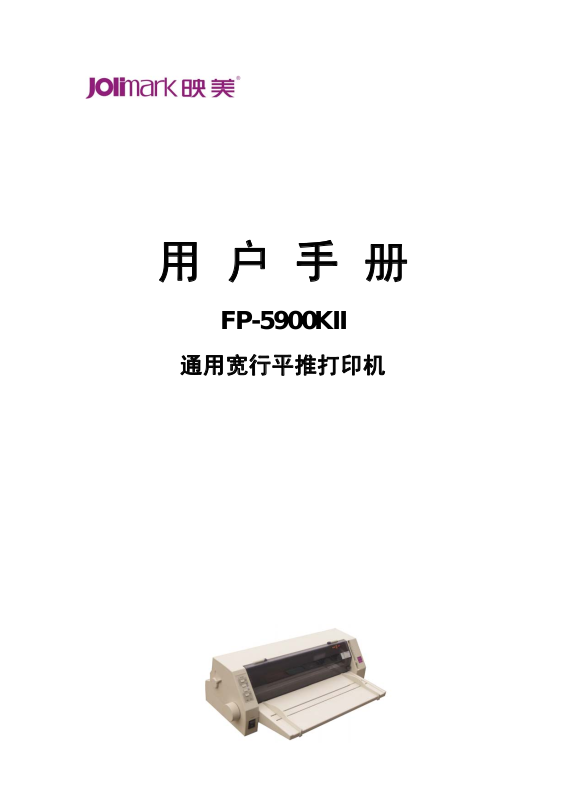

Jolimark FP-5900KII User Guide
用 户 手 册
FP-5900KII
通用宽行平推打印机
安全指引
安全指引
请在使用本产品前仔细阅读本手册，不要执行本手册中没有明确说明的操作。未经授权的操作会导
致错误或意外。制造商对因错误操作而导致打印机出现的任何问题均不负责。
请严格遵守标示在打印机上的所有警告和指导。
如果您刚使用过打印机，打印头可能很热，请不要马上去碰它。
安装连续纸的时候不要把手指放在拖纸器链齿盖的下面。
请勿带电或用酒精等化学用品清洁打印机。如需清洁，请先把电源插头拔下，用微湿的柔软布料
擦拭。
请勿在容易被液体溅到的地方使用打印机。
请勿堵塞机壳上的小槽或开孔。不要把打印机放在睡床、沙发、地毯或其它类似物品的表面，以
防堵塞通风孔。如果打印机被置于比较拥挤的环境中工作，应采取相应的通风措施。
打开包装之前，应考虑好放置打印机的位置。应选择一个平稳的台面或坚固的打印机台架，并要
确保打印机周围有足够的空间，以便纸张容易进出。
避免与其他大功率电器或容易引起电压波动的电器设备使用同一交流电源插座。
将整个计算机系统远离可能引起电磁干扰的器件，例如扬声器或无线电元件。
请勿把电源线放在容易被踩到的地方。如果电源线或电源插头已破损或断裂，请马上停止使用并
更换新部件。
避免把打印机放在温度和湿度变化较大的地方，如：阳光直射、靠近热源、多尘或多油烟的地方。
为防止触电或引起短路，请勿把任何物体从打印机通风孔推入机体内。
请勿自行检修打印机，或打开打印机的外壳，以免触电或产生其它危险。如需检修应找专业维修
人员。
在不用打印机时，应关闭打印机电源并拔掉电源线。外接插座应安装在接近打印机的地方。
出现以下情况时，请拔掉打印机电源线，并与专业维修人员联系：
A：当电缆或插头损坏、磨损时。
B：当有液体溅入机内时。
C：当打印机被雨淋湿或进水时。
D：当遵从操作手册操作，机器却不能正常工作时。
E：当机器被摔落，造成机壳损坏时。
F：当打印机特性明显变坏，需要维修时。
注：本手册内容如有更改，恕不另行通知。
* 本产品所有部件均为可回收设计，当用户需要废弃本产品时，本公司负责无偿回收，具体
处理方法请联系本公司售后服务部。
- i -
目录
目 录
安全指引 .............................................................................................................................................................................I
第一章 产品特点 ............................................................................................................................................................1
第二章 准备工作 ..............................................................................................................................................................3
2.1 开箱检查.................................................................................................................................................................3
2.2 拆除保护材料......................................................................................................................................................... 3
2.3 识别部件.................................................................................................................................................................4
2.4 安装打印机............................................................................................................................................................. 4
2.5 安装和拆卸托纸板的步骤.....................................................................................................................................5
2.5.1
安装托纸板
2.5.2
拆卸托纸板
2.6 安装色带.................................................................................................................................................................5
2.7 连接计算机............................................................................................................................................................. 6
2.7.1
并口电缆的连接
2.7.2 USB
2.7.3
2.8 连接打印机电源..................................................................................................................................................... 8
2.9 安装驱动程序......................................................................................................................................................... 9
电缆的连接
串口电缆的连接
......................................................................................................................................................5
......................................................................................................................................................5
..............................................................................................................................................7
...............................................................................................................................................7
..............................................................................................................................................7
第三章 装纸程序 ............................................................................................................................................................10
3.1 调整纸厚调节杆位置...........................................................................................................................................10
3.2 使用单页纸........................................................................................................................................................... 10
3.3 使用连续纸........................................................................................................................................................... 11
3.4 安装连续纸........................................................................................................................................................... 11
3.5 撕连续纸...............................................................................................................................................................14
第四章 控制面板 ............................................................................................................................................................15
4.1 控制面板按键和指示灯.......................................................................................................................................15
4.2 操作控制面板的基本方法...................................................................................................................................15
4.3 票据一键通功能................................................................................................................................................... 16
4.4 调整页面的起始打印位置...................................................................................................................................16
4.5 调整撕纸位置....................................................................................................................................................... 16
4.6 使用菜单设置系统............................................................................................................................................... 17
4.6.1
打印当前设置
4.6.2
修改菜单设置
4.6.3
恢复出厂菜单设置
4.6.4
菜单项目名词解释
4.7 使用打印机测试功能...........................................................................................................................................22
................................................................................................................................................17
................................................................................................................................................20
........................................................................................................................................20
........................................................................................................................................21
附录 A 打印机维护.......................................................................................................................................................24
A.1 清理打印机 ..........................................................................................................................................................24
A.2 常见故障及处理方法...........................................................................................................................................25
A.3 控制面板上的错误信息指示...............................................................................................................................26
- ii -
目录
附录 B 规格参数...........................................................................................................................................................27
B.1 基本规格参数.......................................................................................................................................................27
B.2 并行接口 ..............................................................................................................................................................28
B.3 USB 接口 ..............................................................................................................................................................29
B.4 串行接口（选件）............................................................................................................................................... 30
B.5 打印区域 ..............................................................................................................................................................31
B.6 打印注意事项.......................................................................................................................................................32
- iii -
第一章 产品特点
第一章 产品特点
首先感谢您购买 Jolimark®打印机。本打印机是一部 24 针高速宽行平推式打印机，能满足多功能打
印的要求，特别适合企业或办公室使用。
z
宽行平推式进纸机构
创新的宽行平推式打印机可使纸张送入平稳、不会扭曲变形，专门设计的拖纸器可以让您放心、自
由地连续打印。所以一些特殊文件可以平顺印出而不会发生卡纸现象。如：多联报表、多联发票、
信封、明信片、标签纸等。
z 简易安装打印纸
本打印机的纸张安装设计使您能够轻松自如地操作，快速地安装打印纸，节省您的时间。
z
具有自动进/退纸功能
单页纸由打印机前方输入，就可自动进纸至起始打印位置；打印完毕后，纸张会自动退回打印机前
端。连续打印纸可以安装在拖纸器上，只要按一下【高速/进纸/退纸】键，就可将纸自动送至打印
位置。打印完毕后，纸张自动由前端送出以便撕纸。
z
撕纸功能
此功能使连续纸自动送到打印机盖子旁的撕纸位置，以利于打印完毕后对准撕纸线，实现精确撕纸。
z
在单页纸与连续纸之间切换方便
通过操作面板上的【高速/进纸/退纸】键使连续纸退回安装位置，再将单页/连续纸进纸选择杆设定
为单页纸方式，从前端插进单页纸，即可使用单页纸打印。当使用完单页纸后，将单页/连续纸进
纸选择杆设定为连续纸方式，按一下【高速/进纸/退纸】键，使连续纸重新进入打印机，就可再次
使用连续纸打印。
z
高分辨率图像打印
最高 360 DPI（水平）×360 DPI（垂直）的分辨率，图像清晰。
作简易的控制面板
z
可以通过控制面板简单的操作来了解目前的打印状态，并实现大部分的打印机功能。除此以外，可
利用修改菜单设置进行打印机的参数设定。
产品兼容性
z
命令兼容 OKI5530SC 和 Epson ESC/P-K2 两种市场通用的产品。
z 信函品质的字型
Roman, Sans Serif, Courier, Prestige, Script, OCR-A&B 等字体将媲美其它品牌的打印机，可使您
打印出来的文件更漂亮！
z
在线宏指令集
可将您喜欢的打印机初始设定值存于宏命令内，并允许您从打印机存储体中调用其设定。
- 1 -
第一章 产品特点
z 增强的汉字字库
内装符合国家标准的 GB18030 超大容量汉字库。
z 打印模式“一键通”
特设复写智能键。在脱机状态下，轻按控制面板的【复写】键，便能在“常规打印”、“四联打印”
和“七联打印”三种打印模式之间自由切换，打印机会自动完成相关设置，以适应票据的特定打印
格式，让票据打印一步到位。
z
票据一键通功能
票据一键通功能为方便用户快速切换不同打印模式而开发，对应增值税发票打印与普通票据（包括
地税发票等）打印的不同应用情况，使用此功能可以快速设置相应的“增值税发票”打印模式与“票
据”打印模式。
联机状态下，持续按住【复写】键约 3 秒，直至打印机发出蜂鸣声。“嘀”一声表示“增值税发票”
打印模式；“嘀嘀”两声表示“票据”打印模式。
- 2 -
第二章 准备工作
图
装箱内包装清单
接口电缆
第二章 准备工作
2.1 开箱检查
在打印机包装箱内，应具有以下各项：（1）打印机；（2）托纸板；（3）电源线；（4）色带盒
JMR121；（5）随机光盘；（6）接口电缆；（7）简易应用指南；（8）装箱清单；（9）保修卡。请核对图
2-1 所示包装清单。如有任何东西遗失，请联络经销商。
（包含驱动程序和用户手册）
注意：配件的具体情况，以《装箱清单》为准。如有更改，恕不另行通知。
打印机
随机光盘
托纸板
2-1 包
简易应用指南
电源线
装箱清单
色带盒 JMR121
保修卡
2.2 拆除保护材料
1.打开包装箱，取出打印机，掀起打印机盖，将标示的保护材料拆除（如图 2-2 所示）。
2.保存好所有包装材料，以便将来运输打印机时使用。
保护材料
图 2-2 拆除保护材料
- 3 -
第二章 准备工作
控制面板
纸厚调节杆
托纸板
并行接
导纸滑块
拖纸器链轮
电源插
2.3 识别部件
图 2-3 和 2-4 标示 FP-5900KII 打印机的主要部件。
色带盒
单页/连续纸进纸选择杆
进纸旋钮
电源开关
导纸器
图 2-3 打印机主要部件（前视图）
前压纸杆
图 2-4 打印机主要部件（后视图）
打印机盖
USB 接口
串行接口（选件）
口
字车轴
打印头
口
2.4 安装打印机
安装打印机前，请先参考下列原则：
1． 请将打印机放在一个平稳的平面上，避免不当安装色带。
2． 请勿将打印机安放在下列地方：
z 高热、潮湿处；
z 激烈震动处。
3． 请勿在下列情况下使用打印机：
z 太多尘土的地方；
z 布满油或金属灰尘处；
z 阳光直射处；
z 容易着水处。
- 4 -
2.5 安装和拆卸托纸板的步骤
定位销
2.5.1 安装托纸板
1. 双手握住托纸板两侧，将托纸板两外侧的安装槽对准机壳内侧的定位销后，向前推进（如图
2-5 所示）。
2. 向下压紧托纸板，使托纸板安装槽卡紧在外壳的定位销上。
第二章 准备工作
安装槽
2.5.2 拆卸托纸板
双手抓住托纸板两侧，拇指压住字辊平台或上壳斜面，将托纸板向上抬起后再拿出。
2.6 安装色带
1. 确保打印机电源处于关闭状态。
2. 轻抬打印机盖右边的手指扣位，打开打印机盖。
前压纸杆
托纸板
图 2-5 安装托纸板
打印机盖
字车轴
打印头
3. 向外拉起前导纸器压纸杆，将其置于打印机前上方（如图 2-6 所示）。
4. 将打印头移到打印机中间。
5. 取出色带盒，将有旋钮的一面朝向自己，按箭头方向旋转色带盒旋钮，以便于安装（如图 2-7
所示）。
图 2-6 打开打印机盖
- 5 -
第二章 准备工作
色带盒
色带盒旋钮
色带导架
图 2-7 色带盒
6. 如图 2-8 所示，抓住色带盒的两边，使色带盒两边的卡扣对准打印机两侧的安装槽，稍用力向
前推进，直到完全卡到位（发出咔嚓一声）。然后将色带导架对准字车架上的两个柱位，按压
到位。
色带盒旋钮
前压纸杆
字车架导柱
色带导架
图 2-8 安装色带盒
金属导片
7. 用镊子或其它辅助物，拉动色带芯正确藏于打印头和金属导片之间；确保色带芯无扭曲，再按
照色带盒上箭头方向，转动色带盒旋钮，绷紧色带芯，以便色带芯更好地到位。
8. 把打印头从一边到另一边反复滑动几次，以确保色带芯安装到位。
9. 色带盒安装好后，请放下前压纸杆和打印机盖。
注意：1. 当打印的颜色明显变淡时，请及时更换新的色带盒，否则会影响打印质量，并有可能损
坏打印头。
2. 拆除色带盒时，请确保打印机电源已关闭，将打印头移到打印机中间，然后抓住旧色带
盒两边向前拔，从而将其从打印机取出。再按上述步骤安装上新的色带盒。
3. 在打印机处于开启状态时，不要移动打印头，否则会损坏打印机。此外，如果刚使用过
打印机，打印头可能很热，请勿触碰打印头。
4.请使用映美原装色带耗材，否则因此而引致的打印机损坏，将不能享受厂商的保修服务。
2.7 连接计算机
本打印机标配并行接口和 USB 接口，串行接口为选件。请根据您的需要，用相应的接口电缆将
打印机与计算机主机相连。
- 6 -
2.7.1 并口电缆的连接
1. 关闭计算机与打印机的电源开关，将并口电缆插头连接到打印机的并行接口，扣上连接器两
侧的锁簧扣，使插头固定（如图 2-9 所示）。
2. 将并口电缆的另一端插进计算机的并行接口，并确保连接牢固。
并行接口
第二章 准备工作
并口电缆
图 2-10 连接并口电缆
锁簧扣
2.7.2 USB 电缆的连接
1. 将 USB 电缆的 A 端插头（方型）插进打印机的 USB 接口插座中（如图 2-11 所示）。
2. 将 USB 电缆的 B 端插头（扁型）插进计算机的 USB 接口插座中。
USB 接口
2.7.3 串口电缆的连接
1. 关闭计算机与打印机的电源开关，将串口电缆插头连接到打印机的串行接口，拧紧两侧的螺
丝，使插头固定（如图 2-12 所示）。
2. 将串口电缆的另一端插进计算机的串行接口，并确保连接牢固。
USB 电缆
图 2-11 连接 USB 电缆
- 7 -
第二章 准备工作
串行接口（选件）
图 2-12 连接串口电缆
串口电缆
注意：1. 如用户选择串行接口选件，则不能标配 USB 接口。
2. 连接并口电缆或串口电缆前，必须确保打印机为关机状态，待固定好接口电缆后，才可开
启打印电源，否则会损坏打印机。
2.8 连接打印机电源
螺丝
1. 如图 2-13 所示，确保打印机为关机状态（当开关被按下的一侧在“O”标注处时为关机状态）。
2. 确保电源插座的电压与打印机所需的额定电压相匹配。
3. 将电源线的一端插进打印机的电源插口。
4. 将电源线的另一端插进带地线的电源插座。
电源开关
电源插口
电源插座
电源线
图 2-13 连接打印机电源
z 按下标志“I”方向，打印机即通电。
z 按下标志“O”方向，打印机即断电。
打开
↑
↓
关闭
图 2-14 电源开关操作方式
- 8 -
