24 针平推式点阵打印机
FP-530K/FP-530K+
限公司
尊敬的用户 您好 在安装和使用本打印机之
前 请您先仔细阅读本 用户手册 这本手册可以
帮助您正确和有效的使用 FP-530K/FP-530K+打印
机
FP-530K 与 FP-530K+打印机的主要功能及操
作方法基本相同 它们之间的主要区别在于
1 FP-530K+打印机使用性能更高的打印头
2 拷贝能力 FP-530K 为 1
件
3 打印速度不同
FP-530K+为 1
详见附录 B
原件
原件
4 保修期限 FP-530K 整机及打印头保修 1
FP-530K+整机保修 3 年
年
1 年
+3
+6
副件
打印头保修
副
i
安全指导
重要安全指导
请阅读以下指导 并保存好以备将来参考 请遵照打印机上
所有的提醒和指导
如果您刚使用过打印机
不要把打印机放在不稳定表面上
把打印机放在平面上
不要堵上或盖住插孔开口
只能使用打印机标签上标明的电源类型
把所有的设备连接到坚固的电源插座上
连接大地
路中
不要使用已破坏或磨损的电缆
如果该打印机需要使用加长电缆
安培数不可超过电缆的额定安培数
且插座应避免与复印机或空调等经常开关的设备在同一电
打印头可能很热 请不要马上去碰它
或接近辐射和热源
如有倾斜 打印机将不能正常工作
不要将物品插入开口
请注意插在加长电缆上的设备的总
并且所有插在墙上插座上的所有
并确保电源插座的地线必须
设备的总安培数不要超过墙中插座的额定安培数
在清洁打印机之前要拔下电源插头
液体溅到打印机上
ii
用一块湿布清洁打印机 不要将
除非 用户手册 中已有措施 否则请不要自行检修打印机
出现以下情况时
电缆线或插头损坏
打印机不能正常工作或特性有明显的改变 只能调整本手册中提
坏
到的控制
请拔下插头并由专业人员维修
液体物质溅入打印机内 打印机被摔或机壳被损
iii
目 录
第一章 产品特点....................................................................................1
第二章 准备工作....................................................................................4
2.1 打印机拆封................................................................................4
2.2 查核零件 ...................................................................................5
2.3 安装打印机................................................................................6
2.4 连接打印机................................................................................6
2.5 连接电源 ...................................................................................7
2.6 更换色带 ...................................................................................8
第三章 装纸程序..................................................................................11
3.1 调整打印头..............................................................................11
3.2 使用单页纸..............................................................................12
3.3 使用连续纸..............................................................................15
3.4 安装连续纸..............................................................................16
3.5 撕连续纸 .................................................................................18
第四章 控制面板..................................................................................19
4.1 控制面板按键与指示灯............................................................19
4.2 操作控制面板的基本方法 ........................................................20
4.3 调整纸张打印的起始位置 ........................................................21
4.4 调整撕纸位置 ..........................................................................21
4.5 改变打印机设定.......................................................................22
4.6 V
4.7 使用打印机测试功能................................................................32
附录 A 打印机维护...............................................................................35
附录 B 规格参数..................................................................................39
iv
UEPRINT
系统功能.................................................................30
第一章 产品特点
第一章 产品特点
首先感谢您购买 FP-530K/FP-530K+打印机 它将是一部符合您使用
的 24 针高品质平推式打印机
己所需的事项
您可以用来打印电脑处理的各种资料或您自
平推式进纸机构 解决卡纸问题
创新的平推式进纸机构可使纸张不因牵引器的转动而扭曲变形 所以
一些特殊文件可以平顺印出而不发生卡纸现象
信片
标签纸等等
如 多联发票 信封 名
简易安装打印纸
本打印机提供许多实用的功能 帮助您解决装纸过程中出现的问题
自动进/退纸功能
单页纸由打印机前方输入且自动进纸 打印完毕后 纸张会自动送回
打印机前端
送至打印位置
连续纸安装在牵引器上 只要按下进纸/退纸键就可将纸自动
打印完毕后 纸张再由前端送出以便撕纸
撕纸功能
此功能使连续纸自动送到打印机盖子旁的撕纸位置 以利于打印完毕
后对准撕纸线撕纸
真正达到零误差的功能
退纸功能
此功能允许使用者通过控制面板上的简单功能操作键 即可将单页/
1
第一章 产品特点
连续纸退出打印机
高打印品质
使用 24 点阵打印头 LQ 信函 品质的打印模式可实现每秒 60 个
ASCII 码字符
60cps 打印速度下的高打印品质
高图象解析度
最高 360dpi 水平 360dpi 垂直 的解析度 图象清晰
增强控制面板
现在可以由控制面板的简单功能操作键 来了解打印的状况和打印机
的功能
都已列在我们的 VuePrint 系统手册中 详见第四章
不会再因 DIP 开关的设定而伤脑筋 我们现在所选择的设定参数
产品兼容性
命令兼容 OKI 5530 和 Epson LQ-1600K 两种市场通用的产品
大容量数据缓冲区
68KB 的大容量数据缓冲区将最低限度占用您电脑主机的时间
您的电脑主机很快释放正在打印的缓冲区给其它工作
允许
信函品质的字型
Roman, Sans Serif, Courier, Prestige, Script, OCR-A&B等字符将媲
美其它品牌的打印机
可使您打印出来的文件更漂亮
条码储存器
内置以下标准条码 Code 39 EAN 8 EAN 13 Code128 B&C
2
第一章 产品特点
NW 7 Interleaved 2 of 5 Industrial 2 of 5 Matrix 2 of 5
在线宏指令集
可将您喜欢的打印机初始设定值存于宏命令内 并允许您从打印机存
储器中回存其设定
打印模式 一键通
特设票据智能键 在脱机的状态下 重复按下控制面板的票据键 便
能在
间任意切换
常规打印 和 票据+拷贝 1 及 票据+拷贝 2 三种打印模式之
无需进行任何设置 操作简单 易懂 方便
3
第二章 准备工作
第二章 准备工作
打印机拆封
2.1
请核对图 2-1 示包装清单 如有任何东西遗失 请联络经销商
小心将箱子内的打印机取出并去除其包装材料 保留所有包装材
备 注
它们是专为保护打印机而设计 方便您再次搬运打印机
料
驱动光盘
FP-530K/FP-530K+
4
2.2 查核零件
第二章 准备工作
图
2-2
和图
2-3
标示
FP-530K/FP-530K+
打印机的主要部份
5
第二章 准备工作
2.3 安装打印机
安装打印机前 请先参考下列原则
请将打印机放在一个平稳的平面上 避免不当安装色带
1
请勿将打印机安放在下列地方
2
高热
激烈震动处
请勿在下列情况下使用打印机
3
太多尘土的地方
布满油或金属灰尘处
阳光直射处
容易着水处
潮湿处
2.4 连接打印机
此打印机采用并行口界面 如图 2-4 所示
请确定在您连接打印机时
6
警 告
电脑主机和打印机电源都已关闭
2.5
连接电源
连接电源线
第二章 准备工作
把电源线
检查电源开关
插入电源插座
已提供 插入打印机后面的电源插口
位于 O 位置 在关闭状态 才能将电源线
如图 2-5
口
7
第二章 准备工作
电源开关操作方式 见图 2-6
按下标志
按下标志
2.6 更换色带
1 关闭电源开关
由打印机盖子下方边缘向上掀开 即打开打印机盖子 如图 2-7
2
I 方向 打印机即打开
O 方向 打印机即关闭
OFF
ON
8
第二章 准备工作
3 按住进纸辅助滚筒左右侧的凹洞并往上推 直到发出声响 将其
置留于打印机上方(如图 2-8)
4 如果打印头未置于中央 请手动移至中央
拿住色带夹 将有圆状旋柄的一面朝向自己并旋紧色带夹
5
用双手将色带夹置入打印机中(如图 2-9)
6
请确定下列事项
安置色带于打印头的塑料头与字车导片之间
确定色带与色带夹放置正确后
轻轻的将色带夹推入直到发出响声
9
第二章 准备工作
来回移动打印头 确定色带已在色带导片与打印头之间
7
色带安装好后 请放下辅助滚筒及打印机盖子
8
色带导片
10
第三章 装纸程序
第三章 装纸程序
3.1 调整打印头
调整纸张厚度
不论装单页纸或连续纸
如果您要打印较厚 或多层 的纸张 请您调整纸张厚度整杆于标准
杆
设定位置
设定合适的纸张厚度调整以达到良好的打印品质及防止发生卡纸等
问题
1 为标准纸张刻度 大部分的纸张都以此为标准 表 3-1 为其它纸
中
张设定标准表
调整杆会使打印头的底盘提高 从而增大打印厚度
您必须上下移动如图 3-1 示中的纸张厚度调整杆来设定刻度 图 3-1
您必须先调整打印机右侧的纸张厚度调整
图 3-1 纸厚调节杆
11
第三章 装纸程序
表 3-1 设定纸张厚度表
纸张厚度杆位 复印张数 包括原稿
1 标准位置 1或 2
2
3 5 0.30
4 6 0.36
5 7 0.45
“”表示 FP-530K+机型专有
3.2
使用单页纸
当您想用单页纸打印方式时 安装延伸导纸板方法如下
将导纸板水平插入打印机前方的三个长方形洞口
3 或 4
纸张厚度 mm
0.06-0.12
0.18-0.24
设定单页纸打印方式
12
安装单页纸
第三章 装纸程序
设定进纸选择杆于单页打印方式状态(如图 3-3)
打开打印机电源
确认进纸选择杆已置于单页打印方式状态
根据打印机盖子左边的标示控制单页纸调整位置 A4 和信纸的
大约位置如图 3-4 标示在机盖的左下边缘
13
第三章 装纸程序
如图 3-5 插入纸张 纸张会自动进入打印位置 如果您将纸斜
测定设置为
纸张至导纸板
若您已将打印机系统设定参数的
则装纸时纸张不能自动进到打印位置 但此时按进纸/退纸键即
键
可使纸张进到打印位置
详细介绍如何操作 VuePrint 系统设定功能
14
开 若纸张有歪斜 打印机会自动检查到并退出
备 注
第四章关于 改变打印机设定 段落 会
纸插入等待时间 项设为 推
3.3 使用连续纸

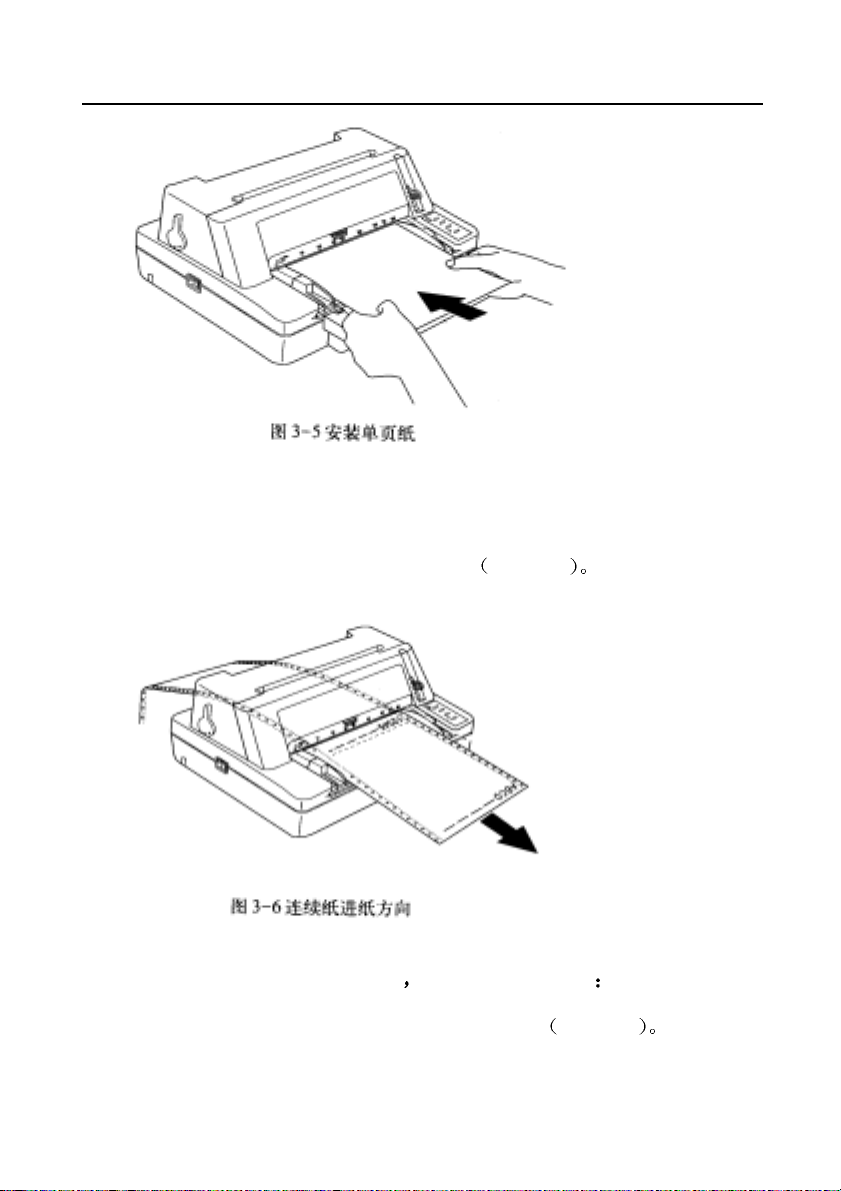

打印机的牵引器将连续纸由后往前送 如图 3-6
第三章 装纸程序
在选择连续纸打印方式前
将电源线镶入打印机下部的凹洞处
请先设定好电源线
如图 3-7
15
第三章 装纸程序
3.4 安装连续纸
1 打开电源 详见图 2-6
把单页/连续进纸选择杆移到连续纸的位置 如图 3-8
2
3 打开左边牵引器控制锁 快速调整控制锁至连续纸适用范围

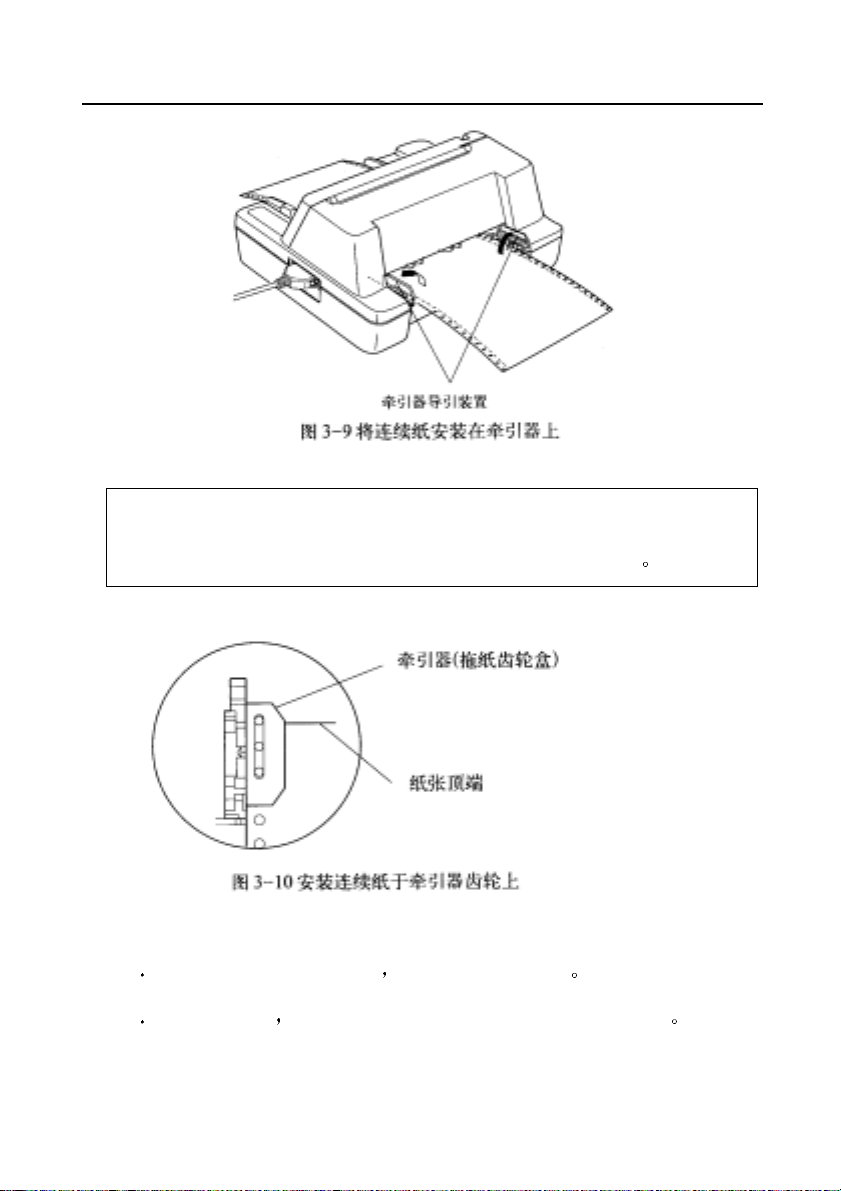

打开牵引器 将纸装入牵引器齿轮上 如图 3-9
4
16
备 注
第三章 装纸程序
请将连续纸的顶端对齐牵引器的边缘(如图 3-10)
5 调整右边牵引器控制锁 确定纸张安装正确
如纸张皱折 请修正右边控制锁于正确位置(如图 3-11)
6
17
第三章 装纸程序
7 调整纸张于可打印位置 检查连续纸是否符合打印机打印要求
如果纸张发生皱折 请调整右边牵引器控制锁于适当位置
3.5 撕连续纸
撕连续纸前 请确定纸张已达撕纸位置 如果没有请按进纸/退纸健
纸张可沿打印机盖子边界撕起(如图 3-12) 如果纸张不够靠近盖子边缘
请调整撕纸位置 参考第四章 控制面板
18
第四章 控制面板
第四章 控制面板
4.1 控制面板按键与指示灯
控制面板包含四个按键和三个指示灯(如图 4-1)

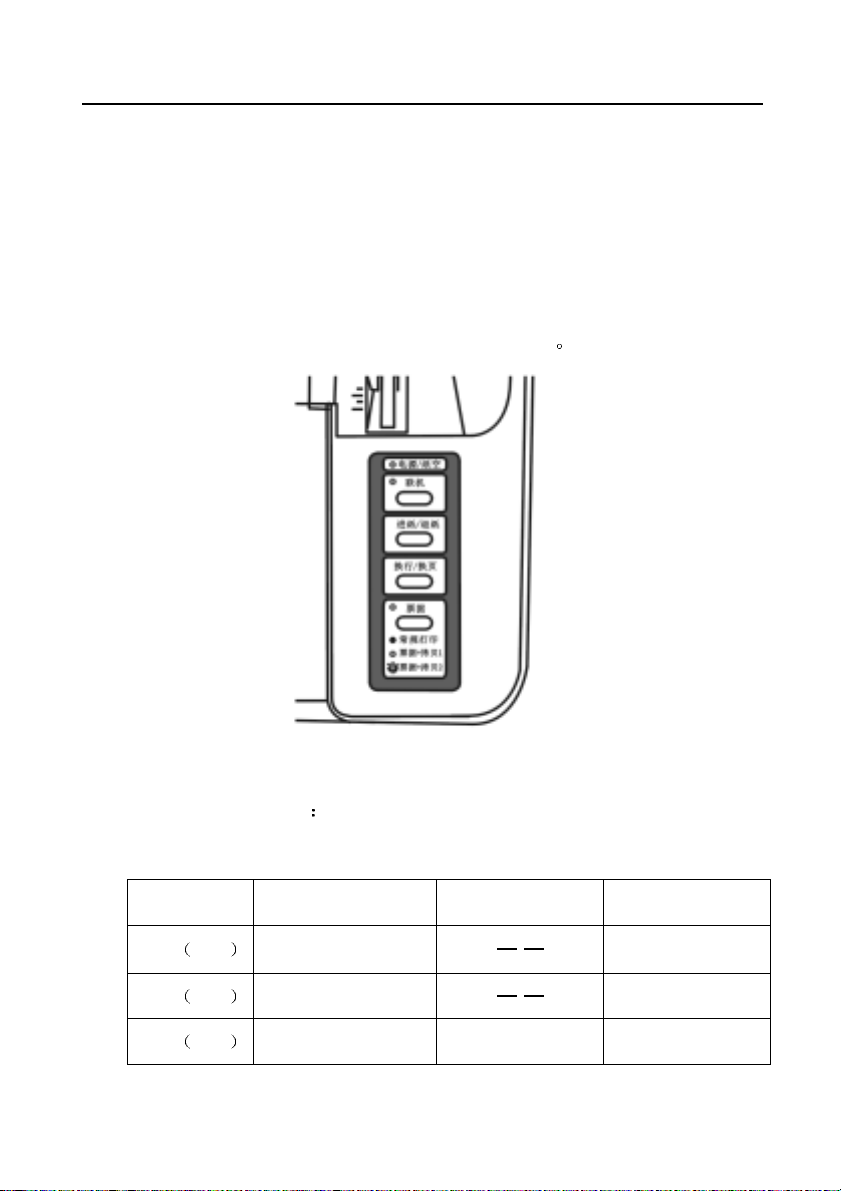

图 4-1 打印机控制面板
指示灯意义如表 4-1
表 4-1 控制面板上的指示灯
指示灯
电源 橙色 打印机电源接通 打印机电源切断
联机 绿色 打印机与主机联机 打印机与主机脱机
票据 黄色 票据+拷贝 1 票据+拷贝 2 常规打印
开 闪亮 灭
19
第四章 控制面板
使用纸张厚度调整杆
适当的使用纸张厚度调整杆
图 3-1 的纸张厚度调整杆
刻度
4.2
请参考表 3-1 设定其它用纸
操作控制面板的基本方法
您可使用控制面板上四个键 来操作您的打印机
联机 使用联机键决定联机情况
进纸/退纸 未联机情形下
换行/换页 未联机情形下
才能产生良好的打印品质 您可移动如
使调整杆位于 1 符合大部份用纸标准厚度
按下进纸/退纸键可控制单页/连
续纸打印位置
位置
按下时
第二次按下时 纸张至撕纸位置 第三次
纸张退回安装位置
第一次按下时 纸张就进至打印
按下换行/换页键使单页/连续纸
前进一行
纸将前进一页
票 据 在脱机状态下
示灯亮表示
灯闪亮表示
灯灭时为常规打印模式
(注
按发票头出量进行设置
贝 1 更强
20
当纸张于撕纸位置时 按住此键 则
即换至下一张纸
重复按下票据转换键 当黄色指
票据+拷贝 1 打印模式 黄色指示
票据+拷贝 2 打印模式 黄色指示
当为票据打印模式时 票据的打印头出量
拷贝 2 的拷贝能力比拷
)
第四章 控制面板
4.3
调整纸张打印的起始位置
纸张打印的起始位置设定 决定于纸张开头与开始打印第一行间的空
在联机模式下 按下换行/换页键约三秒种 打印机处于调整纸张打印
隙
起始位置的模式
使用进纸/退纸与换行/换页键 来改变页首位置设定的方式
进纸/退纸 每次前进的大小为 1/60 英寸
换行/换页 每次倒退的大小为 1/60 英寸
当按下联机键
则可离开 调整纸张打印起始位置 模式 而此时更改后的模式已被
声
储存
此时打印机的联机指示灯与电源灯为闪烁状态
最小为 0/60 英寸
寸
最小为 0/60 英寸
寸
电源指示灯和联机指示灯将闪烁两次且同时发出哔哔
最大可移动 60/60 英
最大右移动 10/60 英
4.4
调整撕纸位置
撕纸功能的设定主要是让连续打印的报表纸到达容易撕纸的位置 便
于让使用者容易将打印纸撕开
换页键约三秒钟
使用进纸/退纸与换行/退页键
进纸/退纸 每次前进的大小为 1/60 英寸
在联机模式下 按下进纸/退纸键和换行/
则进入调整撕纸位置设定模式
来调整撕纸位置的设定
最大可移动 15/60 英
21
第四章 控制面板
寸 最小为 0/60 英寸
换行/换页 每次倒退的大小为 1/60 英寸
最小为 0/60 英寸
寸
当按下联机键
则可离开 调整撕纸位置 设定模式 而此时更改后的模式已被储存
声
4.5
改变打印机设定
厂商对打印机的设定是适合大部份的使用者 然而 您可能必须使用
到不同语言的字符
设定菜单来改变你的参数
全部所有可能的设定
至下个设置菜单
电源指示灯和联机指示灯将闪烁两次且同时发出哔哔
或可能喜欢用不同的打印格式 请使用 VuePrint 系统
VuePrint 系统设定有很多功能菜单 将列出
您可以在菜单内更改您想要的设定 或只是选择跳
注
备
最大可移动 15/60 英
您可以只更改您欲更改的部份
VuePrint 系统设定菜单
进入 VuePrint 系统设定菜单
1 将打印机设定联机状态
按进纸/退纸键 3 秒钟
2
电源指示灯和联机指示灯同时闪烁两次
22
当您关机后再次使用时 打印机已使用新的设定
而不必更改完所有菜单才离开
仅以 FP-530K 机型为例
表示已进入设定状
态
第四章 控制面板
3
4
使用
使用
使用
是当前设定 新设定项将被打印填充
安装 1
语言
第一页设定值和标题会被打出
如图 4-2
打印头会打印出底线标示的出厂缺省设定值
按联机键 进入下一个设定值
每按一次
打印下一项设定值
按下进纸/退纸键 挑选设定菜单中的设定值
每按一次
打印头移动到新的设定位置
Jolimark FP-530K
命令集设定菜单系统
进纸/退纸 键使打印头停在选项位置
换行/换页 键存储新的设定并转下一个菜单
联机 键转下一个菜单而不保存新的设定
图 4-2 进入 VuePrint 系统设定菜单打印示例
按下换行/换页键
5
储存系统设定菜单的新设定值
被选择的系统菜单会加深该标示颜色
如图 4-3
23
第四章 控制面板
进纸/退纸 键使打印头停在选项位置
使用
使用
换行/换页 键存储新的设定并转下一个菜单
联机 键转下一个菜单而不保存新的设定
使用
是当前设定 新设定项将被打印填充
安装 1
Jolimark FP-530K
命令集设定菜单系统
语言
仿真 EPSON
打印模式
打印字体
字库
汉字字库 常规
间距 10CPI
ROMAN
图 4-3 系统设定菜单的打印示例
6 重新开启打印机 系统设定菜单的设定会遵循最近一次更改内
容
新设定值会储存于系统设定菜单中
按换行/换页键三秒钟 纸张退出打印机
7
汉语
汉字
24
第四章 控制面板
操作系统设定菜单的功能键如下
联机 直接跳过未更改系统设定菜单
进纸/退纸 设定打印头移动位置并选择系统设定菜单的选项
换行/换页 储存打印头设定位置
离开并储存 VuePrint 系统设定菜单的功能键如下
联机 打印完最后一张系统设定菜单后
电源开关 打印机重新启动
最近一次更改的系统设定菜单会
按下联机键
成为最新的设定值
VuePrint 系统设定参数示例 仅以 FP-530K 机型为例
打印机在联机状态
最后一张菜单打印出为止
带有下划线的选项
先按下进纸/退纸键 3 秒 再重复按下联机键直到
为出厂设定值
选择以英文模式打印出 VuePrint 系统设定菜单
25
Jolimark FP-530K
命令集设定菜单系统
使用 进纸/退纸 键使打印头停在选项位置
使用 换行/换页 键存储新的设定并转下一个菜单
使用 联机 键转下一个菜单而不保存新的设定
安装 1
语言 汉语
仿真 EPSON
打印模式 汉字
打印字体
字库 ROMAN
汉字字库 常规
间距 10CPI
字库锁定 关
纸张设定
行距 6LPI
页长 A4
跳过页缝
打印方式
字符方式 双向
图形方式 单向
是当前设定 新设定项将被打印填充
字符模式
零号加斜体 关
字符设定 斜体
国际字符设定 美国
安装 2
用户自定义字符 RAM
静音方式 关
自动回车 开
自动换行 关
切纸功能 0.5 秒
纸插入等待时间 1.0 秒
倾斜测定 关
倾斜水平 003
缺纸传感器 开
关掉然后再打开打印机电源来启动新存的设定
图 4-4 打印 Vue Print 系统设定菜单
26
中文
Jolimark FP-530K
Use the PARK/LOAD key to point the print head to the desired setting.
Use the LF/FF key to store the new setting and go to the next menu.
Use the ONL INE key to go to the next menu without storing a new setting.
INSTALL1
LANGUAGE ENGLISH
EMULATION EPSON
CHAR.MODE CHINA
PRINT STYLE
FONT
CHINA FONT NORMAL
PITCH 10CPI
FONT LOCK OFF
PAGE LAYOUT
LINE SPACING 6LP
FORM LENGTH
PAGE SKIP OFF
PRINT MODE
TEXT DIR BI-DIR
GRAPHIC DIR UNI-DIP
CHARACTER
SLASH ZERO OFF
CHARACTER SET ITALICS
INTL CHAR SET
Current settings are
U.S.A
VuePrint
ROMAN
TM
MENU SYSTEM
. New settings will be FILLED.
A4
INSTALL2
DOWNLOAD RAM
QUIET MODE OFF
AUTO CR ON
AUTOLF OFF
TEAR OFF
LOADING
SKEW DETECTION OFF
SKEW LEVEL 003
PE SENSOR ON
0.5SEC.
1.0SEC.
To activate the newly stored settings, power the printer OFF, then ON again

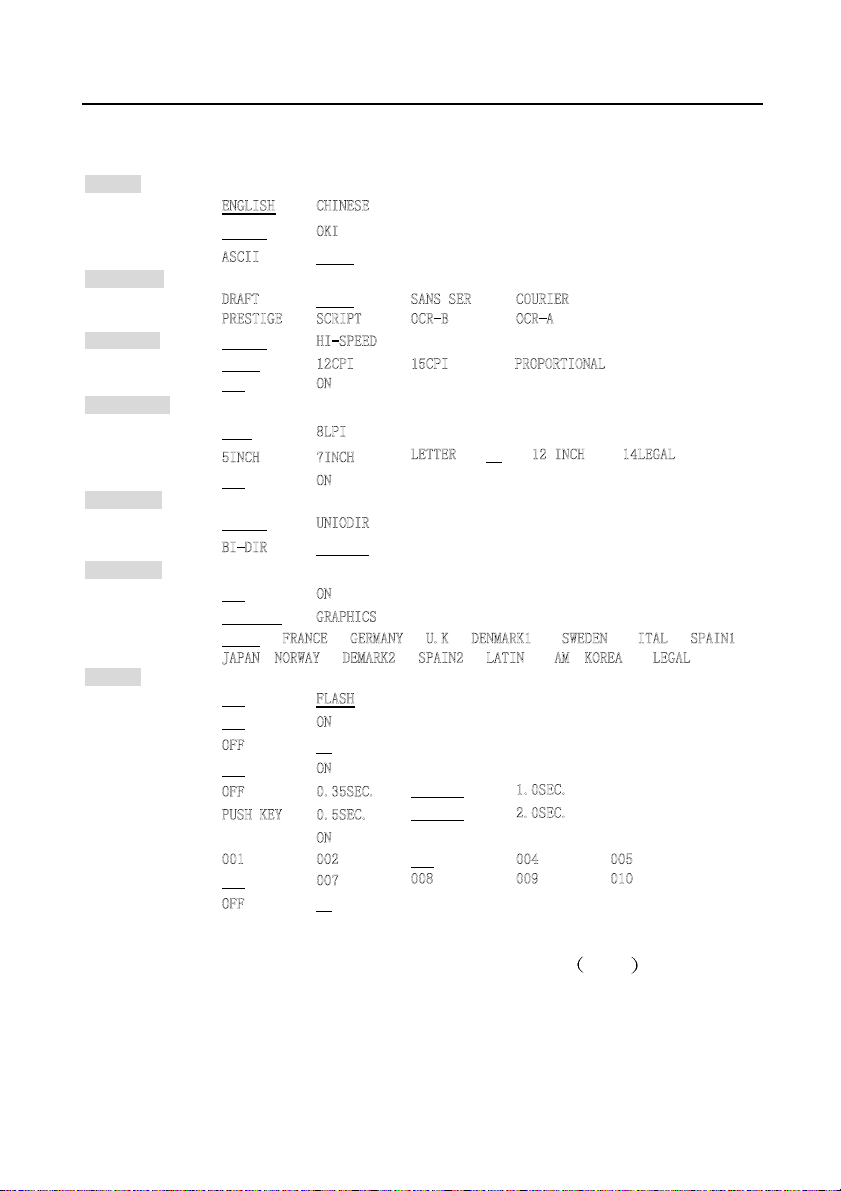

图 4-5 打印 VuePrint 系统设定菜单 英文
27
第四章 控制面板
VuePrint 初始设定值 仅以 FP-530K 机型为例
先按住进纸/退纸键和换行/换页键
有下划线的选项
选择以英文模式打印出 VuePrint 系统设定菜单
Jolimark
出厂设定值项被填充
为出厂设定值
出厂设定报告
再打开电源
FP
-530K
安装 1
语言 汉语
仿真 EPSON
打印模式 汉字
打印字体
字库 ROMAN
汉字字库 常规
间距 10CPI
字库锁定 关
纸张设定
行距 6LPI
页长 A4
跳过页缝 关
打印方式
字符方式
图形方式 单向
字符模式
零号加斜体 关
字符设定 斜体
国际字符设定 美国
安装 2
用户自定义字符 RAM
静音方式 关
自动回车 开
自动换行 关
切纸功能 0.5 秒
纸插入等待时间 1.0 秒
倾斜测定 关
倾斜水平 003
缺纸传感器 开
图 4-6 打印 VuePrint 系统设定菜单 中文
28
Jolimark FP-530K
Default Settings are FILLED.
INSTALL1
LANGUAGE
EMULATION EPSON
CHAR.MODE CHINA
PRINT STYLE
FONT
CHINA FONT NORMAL
PITCH 10CPI
FONT LOCK OFF
PAGE LAYOUT
LINE SPACING 6LPI
FORM LENGTH
PAGE SKIP OFF
PRINT MODE
TEXT DIR BI-DIR
GRAPHIC DIR UNI-DIP
CHARACTER
SLASH ZERO OFF
CHARACTER SET ITALICS
INTL CHAR SET
U.S.A
Default Setting Report
ROMAN
第四章 控制面板
A4
INSTALL2
DOWNLOAD RAM
QUIET MODE OFF
AUTO CR ON
AUTO LF OFF
TEAR OFF
LOADING
SKEW DETECTION OFF
SKEW LEVEL 003
006
PE SENSOR ON
0.5SEC.
1.0SEC.
图 4-7 打印 VuePrint 系统设定菜单
英文
29
第四章 控制面板
4.6 VuePrint 系统功能
表 4-2 列出 VuePrint 系统设定菜单的选项及设定 其意义如下
表 4-2
LANGUAGE 语言 选择 VuePrint 系统设定菜单中欲设定的语言
EMULATION 仿真 选择仿真 EPSON LQ-1600K 或 OKI 5530 确
CHAR.MODE 打印模式 选择 ASCII 码 1 字节 或中文码 2 字节
FONT 字库 软件未指定字符的基本设定
CHINA FONT 汉字字库 选择高密打印中文字符 40CPS 或高速打印
PITCH 间距 水平间距决定 ASCII 码下水平打印的字距
FONT LOCK 字库锁定 选用或放弃锁定字符功能 当选用锁定字符功能
LINE SPACING 行距 设定打印字符的行距 可设行距 1/6 英寸 初始
菜
单
内
容
菜单内容会依您设定的语言方式打印
定您的电脑软件设定与打印机硬件设定相同
中文字符
时
VuePrint 系统设定菜单内定字符
值
80CPS
由软件送出的字符会被忽略 直接打印出
或 1/8 英寸
FORM LENGTH 页长 设定打印单页/连续纸的长度
PAGE SKIP 跳过页缝 选用或放弃页底保留一英寸才跳页
TEXT DIR 打印方向 设定打印方向为单向或双向 双向打印较快因打
30
印头可来回打印
较好的打印品质
单向打印方式较慢 但可产生
第四章 控制面板
GRAPHIC DIR
图形方式 只与 EPSON 兼
容
SLASH ZERO 零加斜线 协助使用者分辨数字 0 与英文字母 O 的差别
CHARACTER SET 字符设定
INTL CHAR SET
国际字符设定
只与 EPSON 兼容
DOWNLOAD 用户自定义字符 选择下载到 SRAM 或 FLASH 存储体
QUIET MODE 静音方式 选择或关闭静声模式
AUTO CR 自动回车 选择或关闭每打印一行完毕后 打印头自动回复
AUTO LF 自动换行 选择或关闭色带每转动一次 纸张前进一行
TEAR OFF 切纸功能 选择 0.3sec,0.5sec 或 1.0sec 或关闭连续
设定图形打印方式为双向或单向打印
选择斜体或图形字符集
选择内部字符集 美国 德国 英国 丹麦
瑞典 意大利 西班牙 日本 挪威 丹麦
西班牙 拉丁美洲 韩国 LEGAL
左边界
纸打印方式至撕纸位置自动回复讯息
接收到进纸指令并且没有任何数据再打出 则纸
张会自动进到撕纸位置
打印机在
LOADING 纸插入等待时间 选择 0.3sec,1.0sec 或 2.0sec 或关闭自动
安装单页纸
或 2.0sec 则纸张会自动进到设定位置
SKEW DETECT
倾斜测定
SKEW LEVEL 倾斜水平 倾斜度仅可使用于检测纸张倾斜度功能开启时
PE SENSOR 缺纸感应器 使用或关闭纸末感应器
选择或关闭检测纸张倾斜模式
过设定值
值请参考倾斜度
倾斜度每次可设定左右页顶垂直误差值
0.5mm 但范围由 1.0 至 5.5mm
当进纸位置设定为 0.5sec,1.0sec
若纸张倾斜度超
则自动退纸 如果使用该功能 设定
31
第四章 控制面板
4.7 使用打印机测试功能
H 样板打印模式
先同时按住联机键和换行/换页键
板
若同时按住联机键
出连续 H 样板
PRG. Version
FONT Version
HHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHH
HHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHH
HHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHH
ASCII 码样板打印模式
先按住联机键再开启电源就会打印出一张 ASCII 码样板
若同时按住联机键和进纸/退纸键
维修打印方式
进纸/退纸键和换行/换页键 再开启电源就会打印
530LV1.4 PRG. Date DEC-24-02
AK01XX03 FONT Date AUG-01-94
图 4-8H 样板打印模式
再开启电源就会打印出一张 H 样
再开启电源就会打印出连续 ASCII
码样板
!"#$%&’()*+-./0123456789:;<=>?@ABCDEFGHIJKLMNO PQRSTU VWXYZ[\] ^_`
!"#$%&'()*+-./0123456789:;<=>?@ABCDEFGHIJKLMNOPQRSTUVWXYZ[\]^_`a
!"#$%&'()*+-./0123456789:;<=>?@ABCDEFGHIJKLMNOPQRSTUVWXYZ[\]^_`ab
32
检测打印方式
图 4-9 ASCII 码样板打印模式
16 进制模式
第四章 控制面板
先按住进纸/退纸键再开启电源就会打印出一张 16 进制模式
****HEXADECIMAL DUMP****
0000 4A 4F 4C 49 4D 41 52 4B 20 46 50 2D 35 33 30 4B JOLIMARK
FP-530K/FP-530K+
0010 50 52 49 4E 54 45 52 20 4A 4F 4C 49 4D 41 52 4B PRINTER JOLIMARK
0020 46 50 20 20 20 20 35 33 30 4B 2D 50 52 49 4E 54 FP 530K-PRINT
图 4-10 16 进制模式

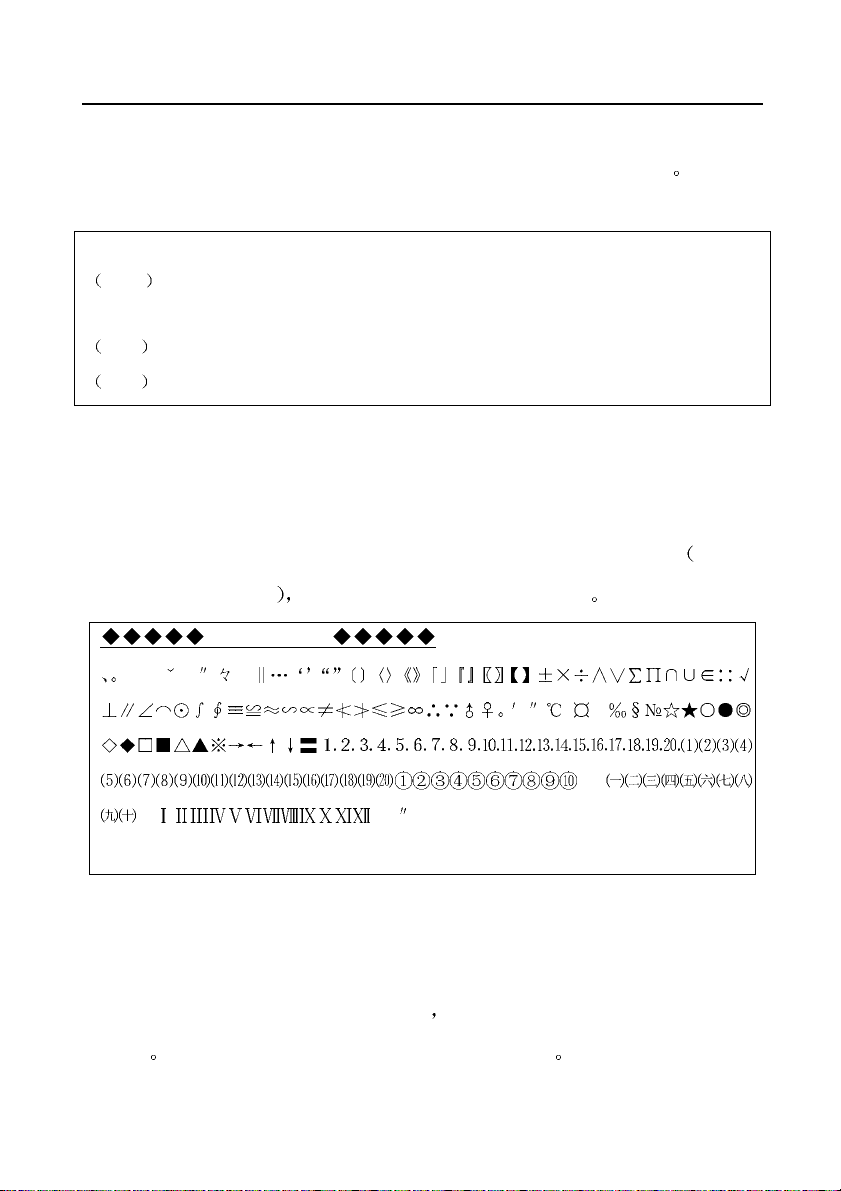

中文全角打印模式
先按住换行/换页键再开启电源就会打印出一张全角字符样板
样本非标准中文字型
中文字型由 A1A1h 码开始打印
此打印
检测打印方式
˙‐ ‥ -~
$
! #&' ()*+,-./0123456789:;<=>?@
ABCDEFGHIJKLMNOPQRST UVWXYZ[＼]^_`abcdefghijklmnopqrstuvwxyz{|}¯
图 4-11中文全角打印模式
初始设定打印模式
先按住进纸/退纸键和换行/换页键
定报表
打印格式如同 VuePrint 系统设定菜单一般
再开启电源就会打印出一张初始设
33
第四章 控制面板
点缀式排列模式
先按住进纸/退纸键和联机键
出一张点缀式排列模式
点缀式排列模式中
联机
进纸/退纸
换行/换页
指示灯
储存目前设定至 EEPROM 中
闪烁一秒钟
左移
右移
30 步
30 步
电源指示灯和联机灯一同闪烁
您重新开启打印机即可离开此模式
再开启电源 三秒钟后打印机就会打印
电源 联机指示灯一起
34
附录 A 打印机维护
附录
A
打印机维护
A-1
清理硬件
用干布清理打印机上有油的零件
清理打印机
请用钳子取出碎纸
备 注
清理时请小心
清理字车轴
字车轴上覆盖着一层油以保证字车运行平稳
不要刮伤或扭曲机器等等
请用柔软布清理
35
附录
A
打印机维护
备 注
涂过多的油在字车轴上
印机的正常打印
清理送纸底盘
请用柔软布清理打印机送纸底盘
定期清理及清理工具
清理打印机内部应依据下列规定
定期清理
清理工具
每六个月或 300 个工作小时 视哪一项先到达的定期清理时间
为准
干布 金属部分请用柔软布
会导致太多尘土堆积在字车轴上而影响打
备 注
A-2 控制面板上错误指示灯
五种报警装置
报警装置 1
1
显示特征
报警装置若发现错误
指示灯
电源灯亮 联机灯闪烁
36
报警反应方式如下
打印机打印头会自动移动
原因
附录
A
打印机维护
打印头高过标准值
解决方法
打印头籍着来回移动
2 报警装置 2
显示特征
报警装置若发现错误
单页/连续纸选择杆至正确位置
指示灯
报警反应方式如下
原因
纸张位于打印位置 但单页/连续纸选择杆操作错误 单页/
连续纸选择杆
解决方法
移动单页/连续纸选择杆至正确位置
打印头热度错误
降低打印头温度至标准值
打印机会自动脱离联机状态 移动
打印机恢复正常
电源灯与联机灯交替闪烁
选择错误
打印机恢复正常
3
报警装置 3
显示特征
指示灯
原因
报警装置若发现错误
开启打印机
打印机恢复正常
报警反应方式如下
打印头未归位
归位错误
打印机会自动脱离联机状态 重新
电源灯与联机灯交替快闪
37
附录
A
打印机维护
解决方法
4
报警装置 4
显示特征
指示灯
原因
解决方法
5
报警装置 5
显示特征
重新开启打印机
打印机恢复正常
报警装置若发现错误
或重新设定纸张
报警反应方式如下
打印机恢复正常
电源灯闪烁 联机灯灭
打印机发现缺纸或卡纸
重新安装或移除纸张
报警装置若发现错误
打印机会自动脱离联机状态 移除
打印机会自动脱离联机状态 重新
38
安装纸张
指示灯
报警反应方式如下
原因
单页纸安装倾斜
解决方法
重新安装纸张
打印机恢复正常 打印机退出单页纸
电源灯与联机灯同步快闪
附录
B
规格参数
附录
项 目 描 述
打印方式 24 针串行击打点阵式
打印方向
打印
速度
双向逻辑搜寻字符
也可由 VuePrint系统设定菜单设定单向或双向打印
ASCII 码 中文字符
F
10cpi 12cpi 15cpi 6.66cpi 13.3cpi
P
5
3
0
K
F
P
5
3
0
K
+
180cps 216cps 270cps 80cps 160cps
DP
120dpi 120dpi 120dpi
60cps 72cps 90cps 40cps 80cps
LQ
360dpi 360dpi 360dpi
ASCII 码 中文字符
10cpi 12cpi 15cpi 6.66cpi 13.3cpi
200cps 240cps 300cps 110cps 178cps
DP
120dpi 120dpi 120dpi
76cps 92cps 114cps 52cps 103cps
LQ
360dpi 360dpi 360dpi
B 规格参数
图形
高速打印
180dpi 180dpi
信函质量
360dpi 360dpi
高速打印
180dpi 180dpi
信函质量
360dpi 360dpi
打印头 24 针 双列平行交错方式 针的直径 0.2mm 寿命 2 亿击/针
字符集
字 体
字 距
96 种 ASCII 码标准字符 32 种国际标准字符 48 种扩展图形字符
中国国家标准字符集
1 种草稿字体
Presting, Script, OCR-A, OCR-B
ASCII 码 中文字符
12 15 17.1 20cpi 及比例间距 6.66 13.33cpi 字距
10
GB 18030-2000 大汉字库
Draft 7 种信函字体 Roman, Sans Serif, Courier,
1 种中文字体
39
附录
B
规格参数
项 目 描 述
ASCII 码 中文字符
打印列数
字模点阵
图形分辩率 水平 1/60 1/80 1/90 1/120 1/180 1/240 1/360 英寸
纸张厚度 单页纸 45~86gsm
纸张宽度 单页纸 3.5 10
拷贝
进纸速度 3.25 /s 连续进纸 72mm/s 1/6 英寸进纸
10cpi 12 cpi 15 cpi 17.1 cpi 20 cpi 6.66 cpi 13.3 cpi
80 96 120 136 160 53 106
10cpi 12cpi 6.6cpi 13.3cpi
DP 12H 24V 10H 24V 高速打印 27H 24V 13H 24V
LQ 36H 24V 30H 24V 信函质量 54H 24V 27H 24V
包括水平空格
垂直 1/180 1/360 英寸
复写纸 0.06 0.065mm FP-530K Total 0.30mm FP-530K+ Total
0.45mm
连续纸 4.0 10
FP-530K FP-530K+
Original+3P
*仅适用无碳复写纸
票据+拷贝 1
票据+拷贝 2 Original+6P
Original+3P
页长 一页可设定为 6 至 15 英寸
色带 寿命 在草稿打印方式可打印两百万字
缓冲区 数据输入 68KB 字符下载 384 个中文字符
接口界口 并行口 Centronics IEEE1284 NIBLE
兼容性
仿真
噪音 55 分贝 低于国际标准 静音时为 53 分贝
40
EPSON LQ-1600K OKI 5530 请选择 VuePrint系统设定菜单
项 目 描 述
操作面板 4按键和 3 指示灯
附录
B
规格参数
外形尺寸
/重量
电源 交流电压 198-242V 频率 50-60HZ
可靠性 MTBF 5000 小时 不包括打印头 MTTR 20 分钟或更少
条形码
417 宽 325 长 205 高 mm/5.7 公斤
工作环境 温度 +5 +35 湿度 10 80%RH 无水蒸气 环境条件
储存环境 温度 -25 +55 湿度 5 85%RH 无水蒸气
**连续 240 小时的保存温度是-30 +60
Code 39, EAN 8, EAN 13, Code 128B&C, NW7, Interleaved 2 of 5,
Industrial 2 of 5, Matrix 2 of 5
%
湿度
80
60
10
5

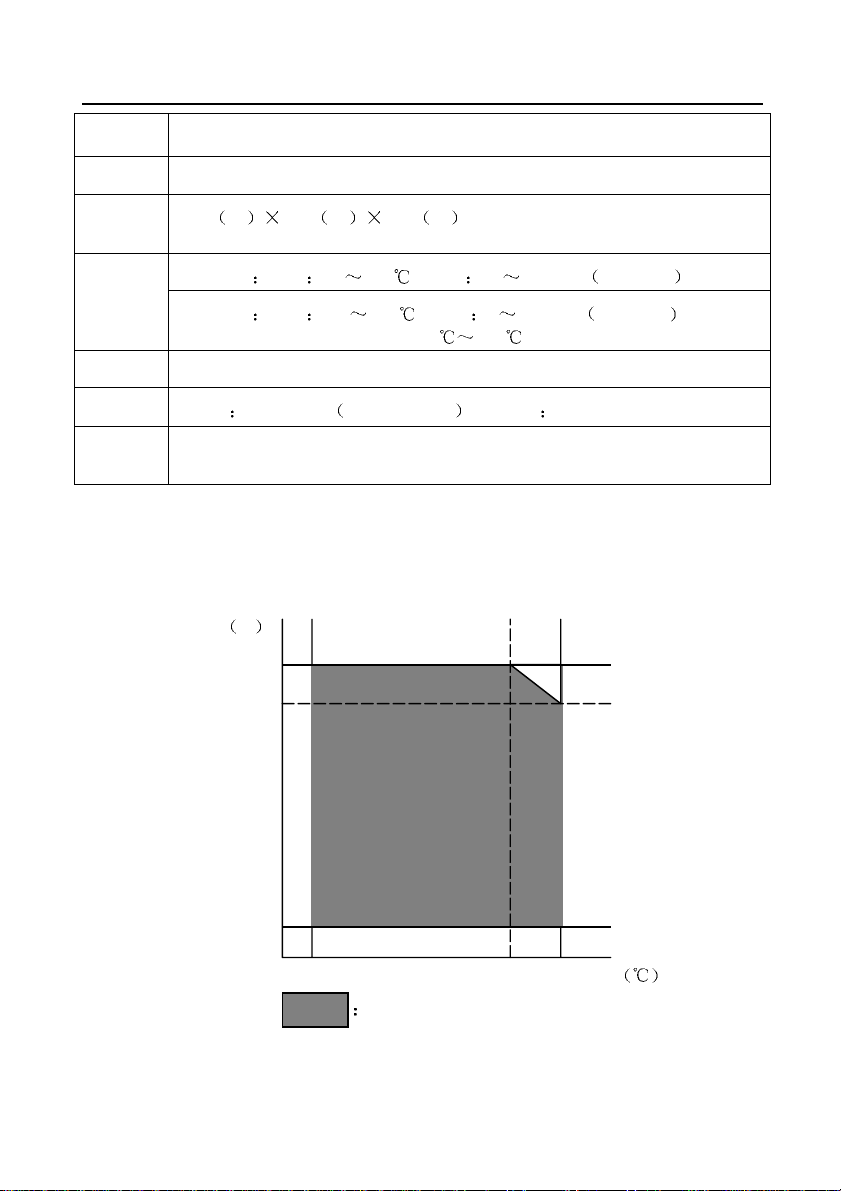

打印机安全工作区
30
35
温度
41
新会江裕信息产业有限公司
地址 广东省江门市新会区今古洲江裕路 18 号江裕科技园 邮编: 529141 电话: (86 750) 6391898
传真: (86 750) 6390382 6391525 客户服务热线 800-8308198 E-mail:info@kongyue.com.cn
Loading...
