Page 1
用 户 手 册
DLPTM数据投影机
DX-400
DX-380
DX-300
DX-280
DS-250
Page 2
用户手册
安全指引
请在使用本产品前仔细阅读本手册，不要执行本手册中没有明确说明的操作。未经
授权的操作会导致错误或意外。制造商对因错误操作而导致投影机出现的任何问题均不
负责。
请严格遵守标示在投影机上的所有警告和指导。
请勿带电或用酒精、笨、稀释剂等化学用品清洁投影机。如需清洁，请先把电源插头拔
下，用微湿的柔软布料擦拭。
请勿在容易被液体溅到的地方或潮湿的环境中使用投影机。
机壳上的小槽或开孔为通风之用。不要把投影机放在床、沙发、地毯或其它类似物品的
表面，以防堵塞通风孔。除非另有良好通风，否则本投影机不可放置于书柜或机器架子
等封闭的箱柜内。
打开包装之前，应考虑好放置投影机的位置。应选择一个平稳的台面或坚固的投影机台
架，并要确保投影机周围有至少 20 厘米以上的空间，以便散热。
避免与其他大功率电器或容易引起电压波动的电器设备使用同一交流电源插座。
请使用随机器附赠之电源线。请勿把电源线放在容易被踩到的地方。如果电源线或电源
插头已破损或断裂，请马上停止使用并更换新部件。
避免把投影机放在温度高和湿度大的地方使用，如：阳光直射、靠近热源、多尘或多油
烟的地方。
使用投影机时，请勿盖上镜头盖。
请勿直视投影光源，以免强光伤害您的眼睛。
为防止触电或引起短路，请勿把任何物体从投影机通风孔推入机体内。
投影机内部有高压，为避免触电意外，请勿自行检修投影机，或打开机器的外壳，以免
触电或产生其它危险。如需检修应找专业维修人员。
在不用投影机时，应拔掉机器电源线。外接插座应安装在接近投影机的地方。
搬运或携带时请小心，谨防投影机不慎掉落。
出现以下情况时，请拔掉投影机电源线，并与专业维修人员联系：
A：当电缆或插头损坏、磨损时。
B：当有液体溅入机内时。
C：当投影机被雨淋湿或进水时。
D：当遵从用户手册操作，机器却不能正常工作时。
E：当机器被摔落，造成机壳损坏时。
F：当投影机特性明显变坏，需要维修时。
i
Page 3
用户手册
灯泡的安全指引
本投影机使用的灯泡为OSRAM公司制造的高压汞灯。投影的灯泡在正常工作时，会
发出高温高压强光。
在投影机工作时，禁止打开灯仓。
请勿摔打、挤压或使用暴力措施施加到灯泡上，这样会损坏灯泡。
如欲更换主灯，请先将投影机关闭并拔掉插头。如果刚停止工作，为避免高温烫伤，请
静置 15～60 分钟，待灯泡自然冷却后再开启底门进行更换。相关操作程序请参考第 23
页“主灯更换”一节。
如果发现灯泡有损坏、破裂等情况出现，由于灯泡内含有水银蒸汽，建议使用者马上离
开现场，并保持该地方通风 30 分钟以上，否则水银蒸汽会对使用者的身体健康造成影
响。并马上通知我们的售后服务人员，请勿自行清理灯泡碎片。
灯泡点亮时，请勿向灯泡直视。这样会对眼睛造成损害。
由于失效的灯泡内含有水银，弃置时，可以联系本公司售后服务人员进行回收。或者按
照使用者当地对有害物质的回收处理规定、办法进行适当处理。
注意
：
♦
本手册内容如有更改，恕不另行通知
本产品所有部件均为可回收设计，当用户需要废弃本产品时，本公司负责无偿回收，具体
♦
处理方法请联系本公司售后服务部。
ii
Page 4
用户手册
在使用投影机之前，请仔细阅读此操作手册，您将可以详细了解：
◆如何安全地使用本投影机
◆如何使用遥控器
◆如何安装并连接投影机
◆如何开启及关闭投影机
◆如何使用屏幕上的菜单
◆如何更换主灯
◆如何解决常见问题
注意事项:
□ 请详细阅读并请遵照下列的安全规范及说明。不当的操作方式可能会导致
火灾、电击、人员受伤或造成投影机的使用寿命减少。
□ 投影机的红色指示灯闪动时，投影机处于保护状态或报警状态，具体的原
因和处理方法见 25 页的附录 C。
iii
Page 5
用户手册
目录
安全指引 ..............................................................................................................................................I
灯泡的安全指引 .................................................................................................................................II
1、投影机特点 ....................................................................................................................................1
2、认识投影机 ....................................................................................................................................2
投影机拆封.................................................................................................................................2
①
投影机和配件
②
识别部件..................................................................................................................................... 3
前面/上面
操作面板
后面
..............................................................................................................................................4
底座
..............................................................................................................................................5
③
遥控器说明.................................................................................................................................6
外观
..............................................................................................................................................6
遥控器的准备工作
遥控操作方法
操作范围
..............................................................................................................................2
.....................................................................................................................................3
......................................................................................................................................4
.......................................................................................................................6
..............................................................................................................................7
......................................................................................................................................7
3、安装和连接 ....................................................................................................................................8
安装.............................................................................................................................................8
①
安装方法
投影屏尺寸和投影距离
②
连接.............................................................................................................................................9
连接需知
连接个人电脑
连接复合视频影像
连接
连接分量视频影像
投影
......................................................................................................................................8
...............................................................................................................8
......................................................................................................................................9
..............................................................................................................................9
.....................................................................................................................10
S-Video
视频影像
..............................................................................................................10
.....................................................................................................................11
HDTV或RGB
分量视频
..................................................................................................11
4、基本操作 ......................................................................................................................................12
开启投影机...............................................................................................................................12
①
准备工作
开始投影
②
影像尺寸的调节.......................................................................................................................13
③
调节影像角度和手动梯形失真校正功能 ...............................................................................13
④
关闭投影机...............................................................................................................................15
....................................................................................................................................12
....................................................................................................................................12
5、高级操作 ......................................................................................................................................16

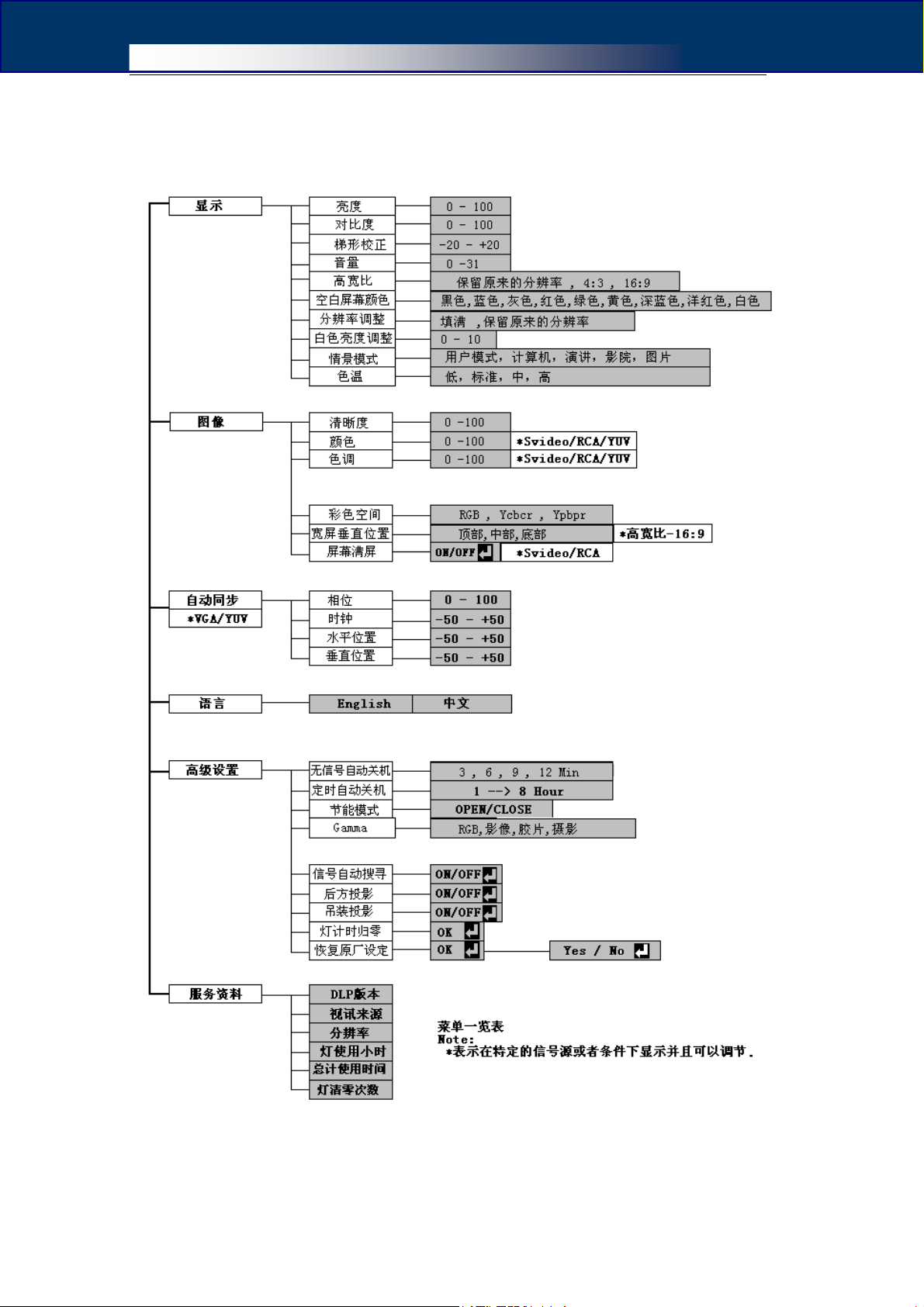

菜单导航图...............................................................................................................................16
①
②
菜单的功能...............................................................................................................................17
“

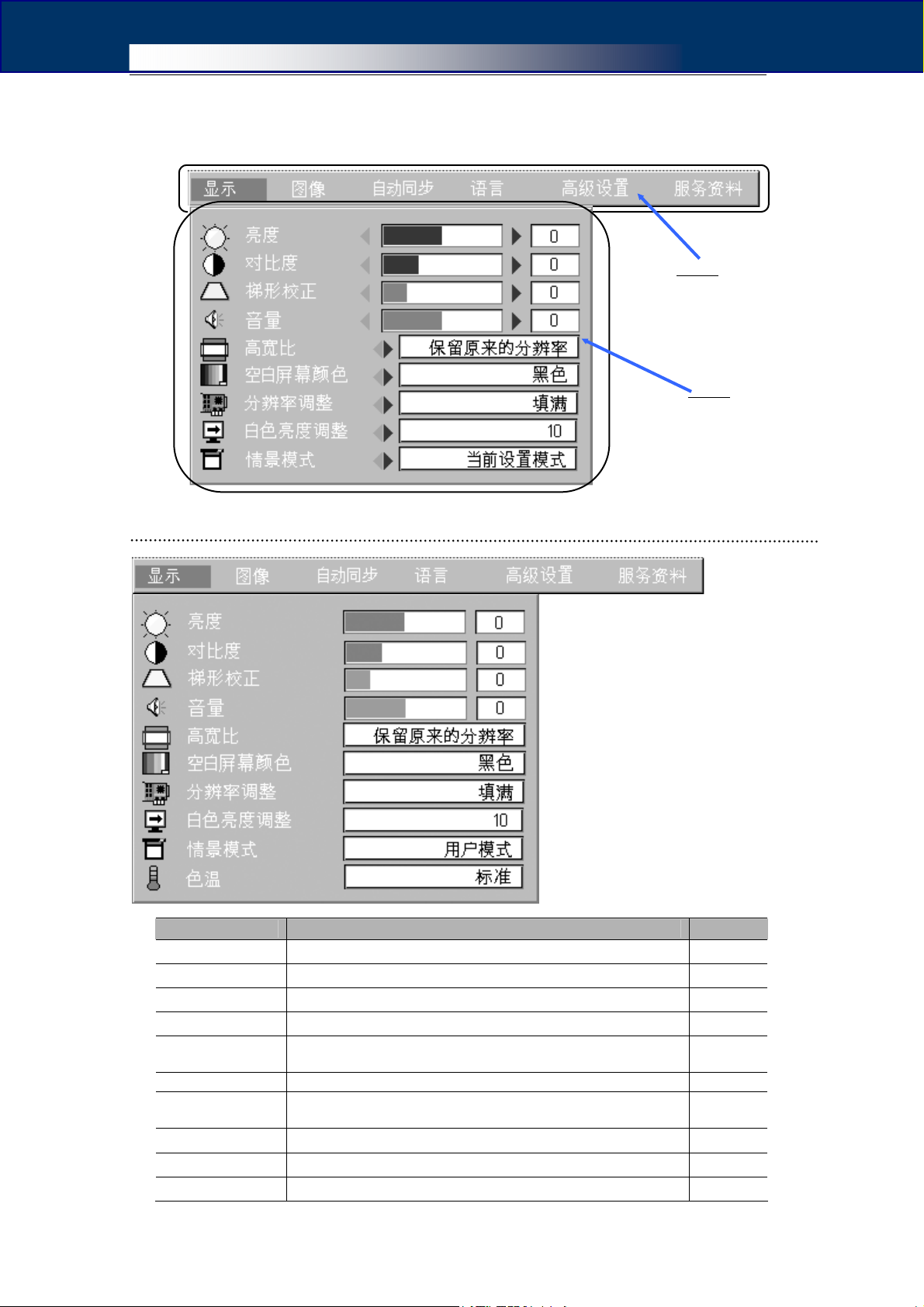

显示”菜单
“
图像”菜单
“
自动同步”菜单
“

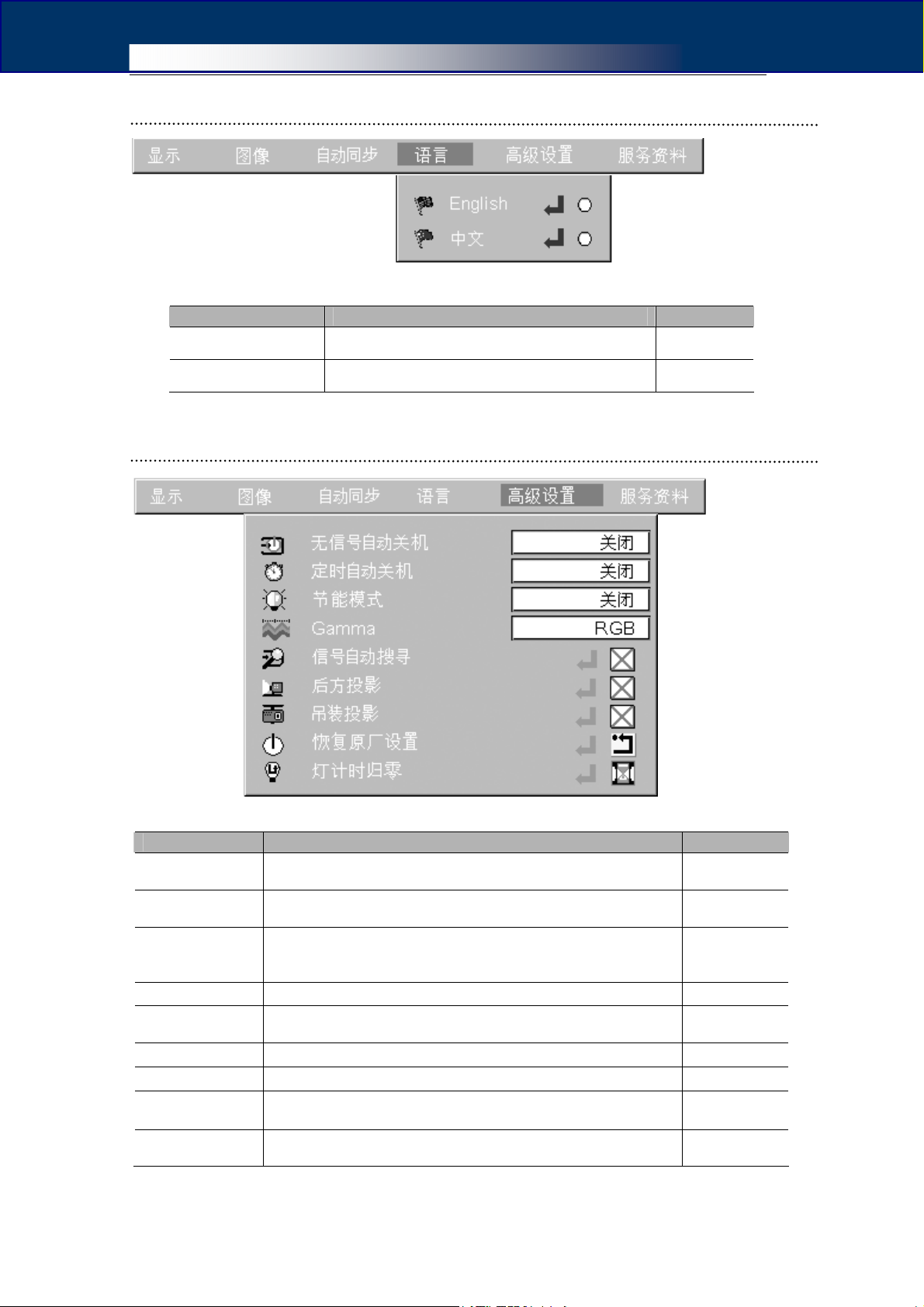

语言”菜单
“
高级设置”菜单
“
服务资料”菜单
③
怎样进行菜单操作 ...................................................................................................................20
④
RS-232C........................................................................................................................ ............21
RS232
................................................................................................................................17
................................................................................................................................18
........................................................................................................................18
................................................................................................................................19
........................................................................................................................19
........................................................................................................................20
设置
.................................................................................................................................21
iv
Page 6
用户手册
5.4.2
操作命令
RS232
附录 ....................................................................................................................................................22
附录 A.保养维护............................................................................................................................22
清洁
附录 B.消耗品的更换....................................................................................................................23
控制线顺序图
............................................................................................................................................22
投影机外壳的清洁.................................................................................................................22
镜头的清洁 ............................................................................................................................22
防尘过滤网的清洁.................................................................................................................22
如何更换主灯

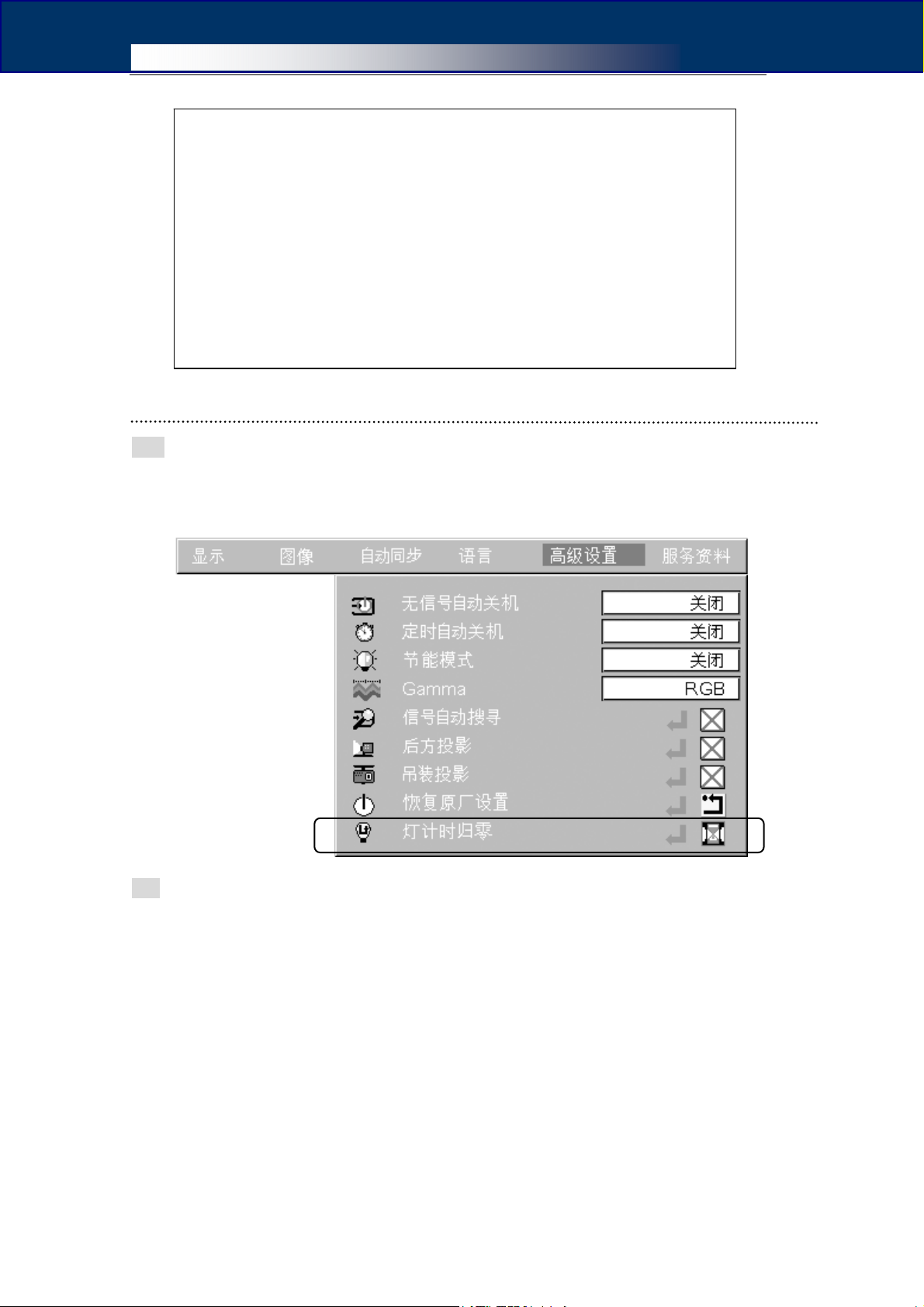

重设灯泡计时
附录 C.报警保护状态以及处理方法............................................................................................25
附录 D.常见问题与解决方法........................................................................................................26
不投影
无图像
........................................................................................................................................26
........................................................................................................................................26
图像焦点没对准，不清晰
图像出现干扰、失真
仅部分影像显示（过大）或过小
图像颜色不正确
影像灰暗
无声
............................................................................................................................................27
无法用遥控器进行操作
附录 E.兼容模式列表 ....................................................................................................................29
计算机图像
分量视频

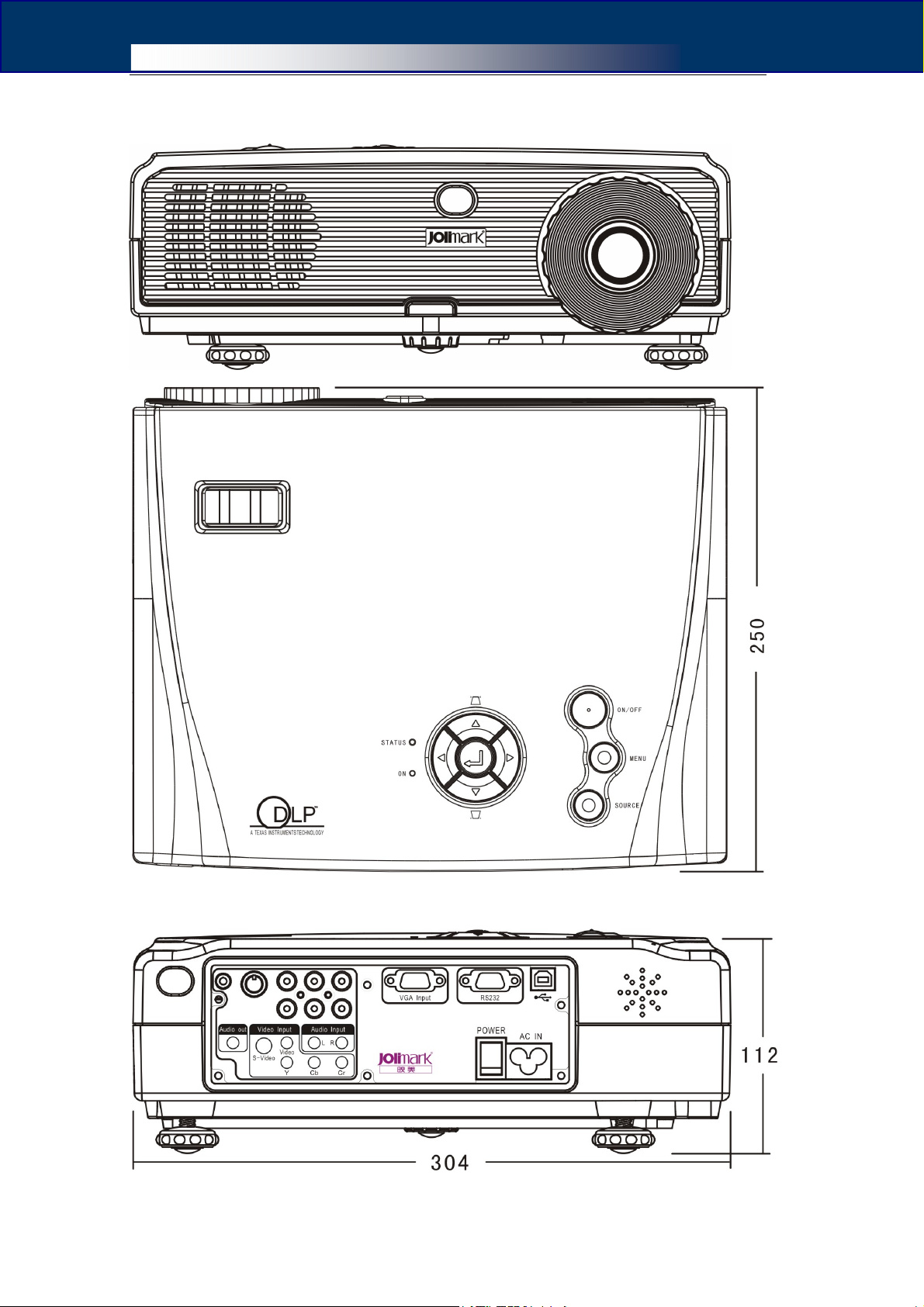

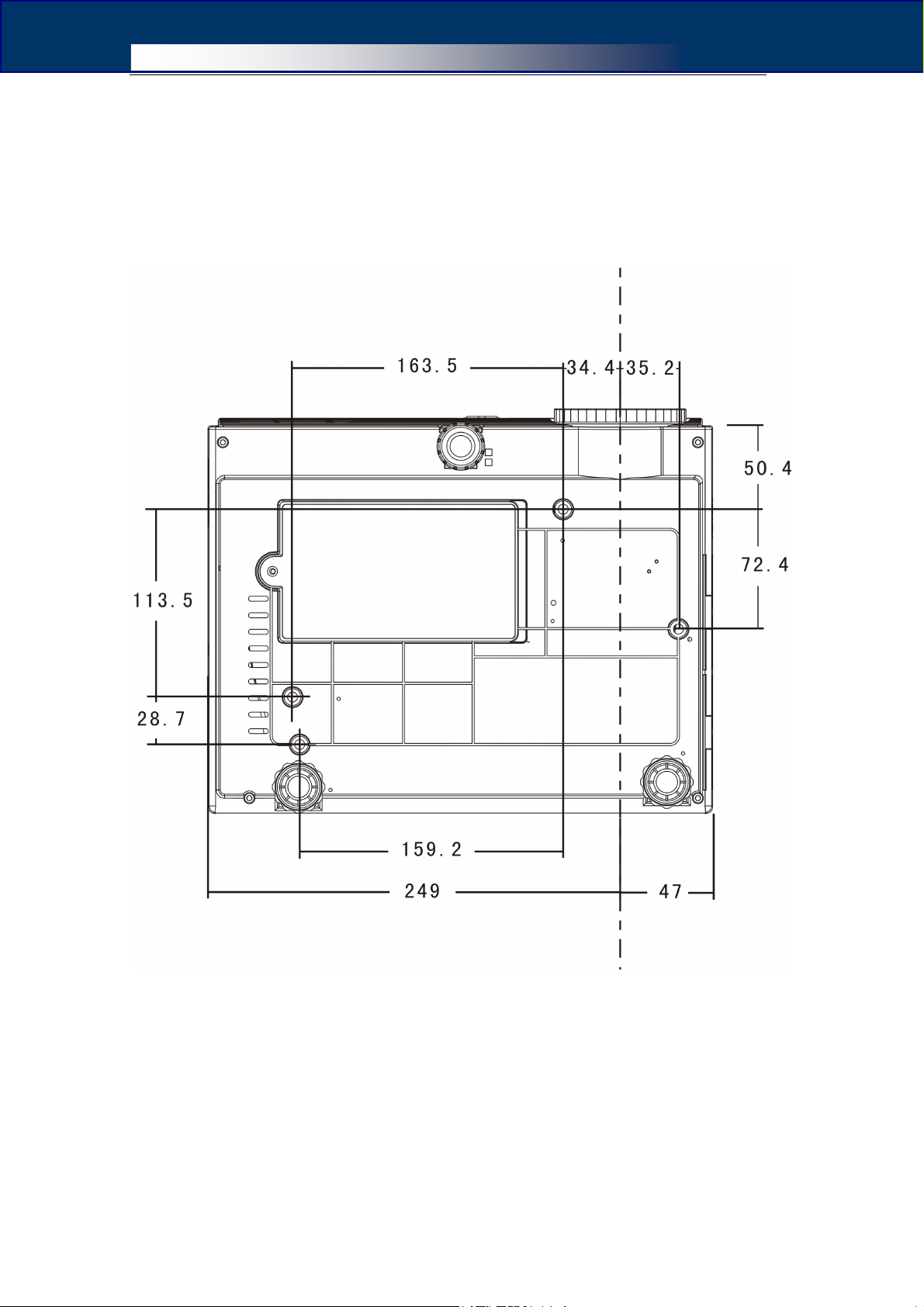

附录 F.外形尺寸图.........................................................................................................................30
..........................................................................................................................21
.................................................................................................................21
............................................................................................................................23
............................................................................................................................24
.........................................................................................................26
.................................................................................................................27
.............................................................................................27
........................................................................................................................27
....................................................................................................................................27
.............................................................................................................28
................................................................................................................................29
....................................................................................................................................29
v
Page 7
用户手册
1、投影机特点
感谢购买 Jolimark
功能投影的要求。
本投影机具有以下特点：
◆ 采用蔡司光学系统
◆ 使用TI单芯片DLP技术
◆ 高亮度/高对比度/画面清晰
◆ 提供4：3/16：9之屏幕比例调整
◆ 自动信号源侦测
◆ 梯形校正
◆ 可拆式防尘过滤网设计
◆ 直接关机（DS-250不含此功能）
◆ 断电保护
◆ 自动吊装设置
®
投影机。本投影机将是一部适合您使用的高品质投影机，它能满足多
◆ 兼容NTSC、PAL、SECAM和HDTV
1
Page 8
用户手册
2、认识投影机
① 投影机拆封
投影机和配件
请您务必先清点以下物品是否齐全（附件和组件可能随经销商和地区不同而不同）。如有
任何遗漏或质量问题，请联络所购买之经销商。
注 意
请保留全部的运输和包装材料，以便将来再搬运时使用。
投影机(附带镜头盖)
保修卡
使用说明书（光碟）
遥控器(附 AAA 电池 2 节)
S-视频电缆
快速查阅手册
AV电缆
音频电缆
电源电缆
VGA电缆(HD D-Sub
15针 1.8m)
2
Page 9
用户手册
② 识别部件
前面/上面
变焦环
调节投影影像的尺寸
调焦环
调节投影影像的焦点
操作面板
状态指示灯
工作指示灯
排风口
遥控受光部
接收遥控器信号.
中间撑脚
要调节投影角度时将
其伸出和收回.
撑脚调节键
伸出或收回撑脚时请
按这个撑脚调节键。
防尘网
3
Page 10
用户手册
操作面板
状态指示灯
表示投影机是否正
常/初始化状态，闪
亮表示投影机出现
故障。
工作指示灯
点亮表示投影机正
常工作。
[ ][ ][ ][ ]键
当显示配置菜单或帮
助菜单时这些键用来
选择配置菜单选项和
设定选项的值.
[ ][ ]键
快捷键：校正影像上
的梯形失真。
后面
S-视频端口
用于接收其它视频
源输入的S-视频
(Y/C)信号。
后遥控感应
接收遥控器信号
音频输出端口
立体声耳机音
频输出。
注意:
•
DVI接口为选配配置，DX-400、DX-380机型有DVI接口，其余机型没有DVI接口。
复合视频端口
用于接收其它视频
源输入的复合视频
信号(VIDEO)。
色差视频输出端口
用于接收其它视频
源输入的YCbCr信
号。
开/关键
启动或关闭投影。
音频端口（左\右）
输入音频信号
DVI输入端口
用于接收电脑输
出的DVI信号。
确认键
浏览菜单时，确
认选择某一项菜
单的功能。
菜单键
显示或隐藏配
置菜单。
信号源键
按[SOURCE]键循环
选择RGB、(DVI)、
S-VIDEO、CVBS、
YCrCb。
RS232端口
用于使用控制台
控制投影机。
模拟RGB输入端口
用于接收电脑输出的
RGB信号或其它视频源
输出的YPbPr信号
USB端口
用于更新投影机
程序（维修人员
专用）
扬声器
电源插座
连接电源线。
电源开关
打开或关闭电
源。
4
Page 11
用户手册
底座
底门
更换投影机内的主灯时打开该盖。
悬吊支架固定点(4点)
将投影机悬吊在天花板上时，请将选购的吊架安装在这
里。
后撑脚
在水平方向上要细微调整投影角度时将其伸出和收起。
5
Page 12
用户手册

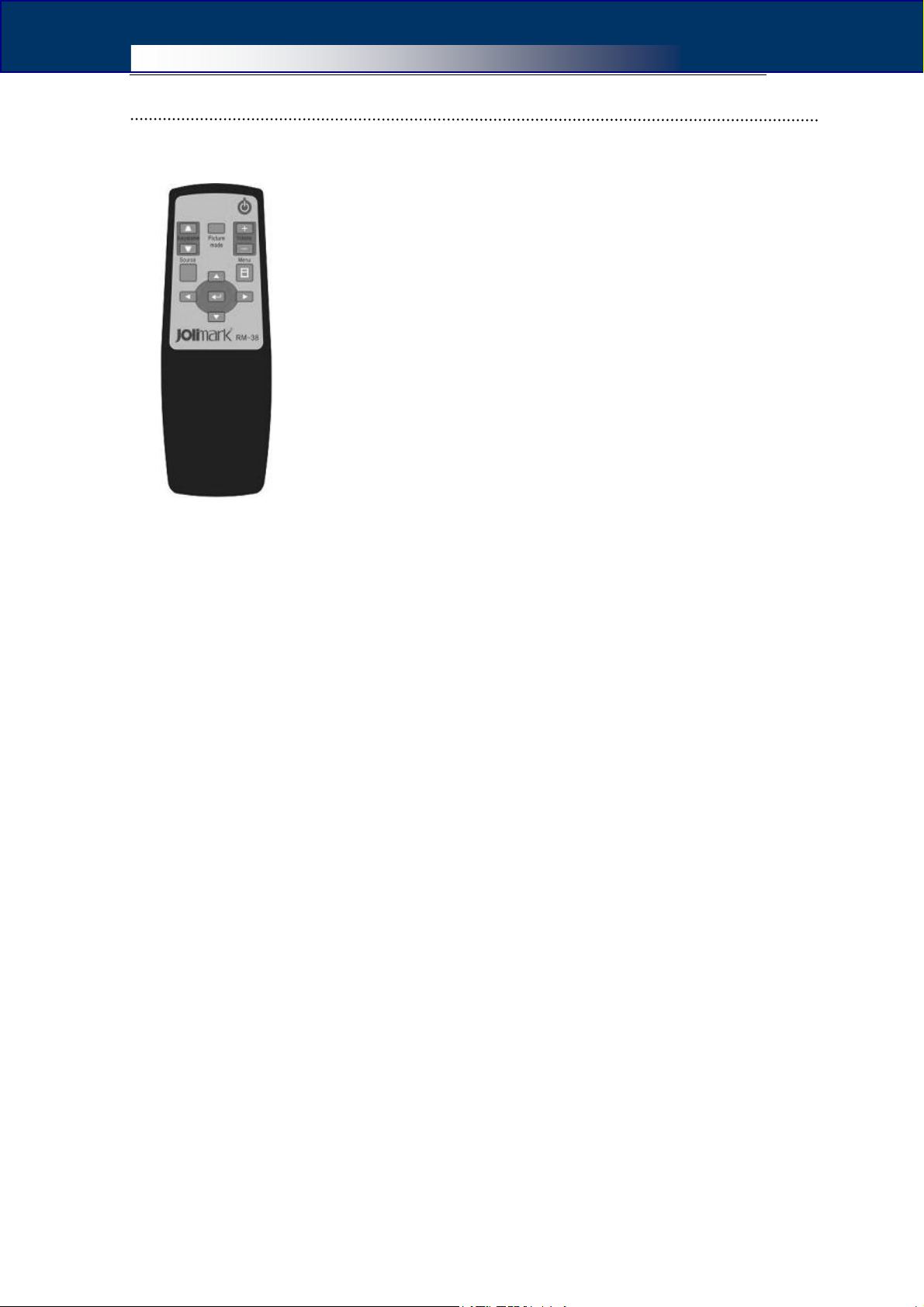

③ 遥控器说明
外观
情景模式键
根据不同的信号源选
择投影的模式
遥控发光部
输出红外遥控器信号。
梯形校正键
校正影像的梯形失真。
信号源键
循环选择RGB、(DVI)、
S-VIDEO、RCA、YCrCb
信号源。
[ ][ ][ ][ ]键
当显示配置菜单或帮助
菜单时，这些键用来选
择配置菜单选项和设定
选项的值。
遥控器的准备工作
购入时在遥控器中未装电池，使用前首先要装入随 附的
干电池
操作:
开/关键
启动或关闭投影。
音量键
控制输出音量的大
小。
菜单键
显示或关闭菜单。
确认键
浏览菜单时，确认选
择某一项菜单的功
能。
电池仓盖
1
打开电池仓盖
轻按电池仓盖，按箭头方向趟开仓盖。
2 装入电池
装电池时要确保极性正确。
3 装回仓盖
再按方向趟回电池仓盖。
6
Page 13
用户手册

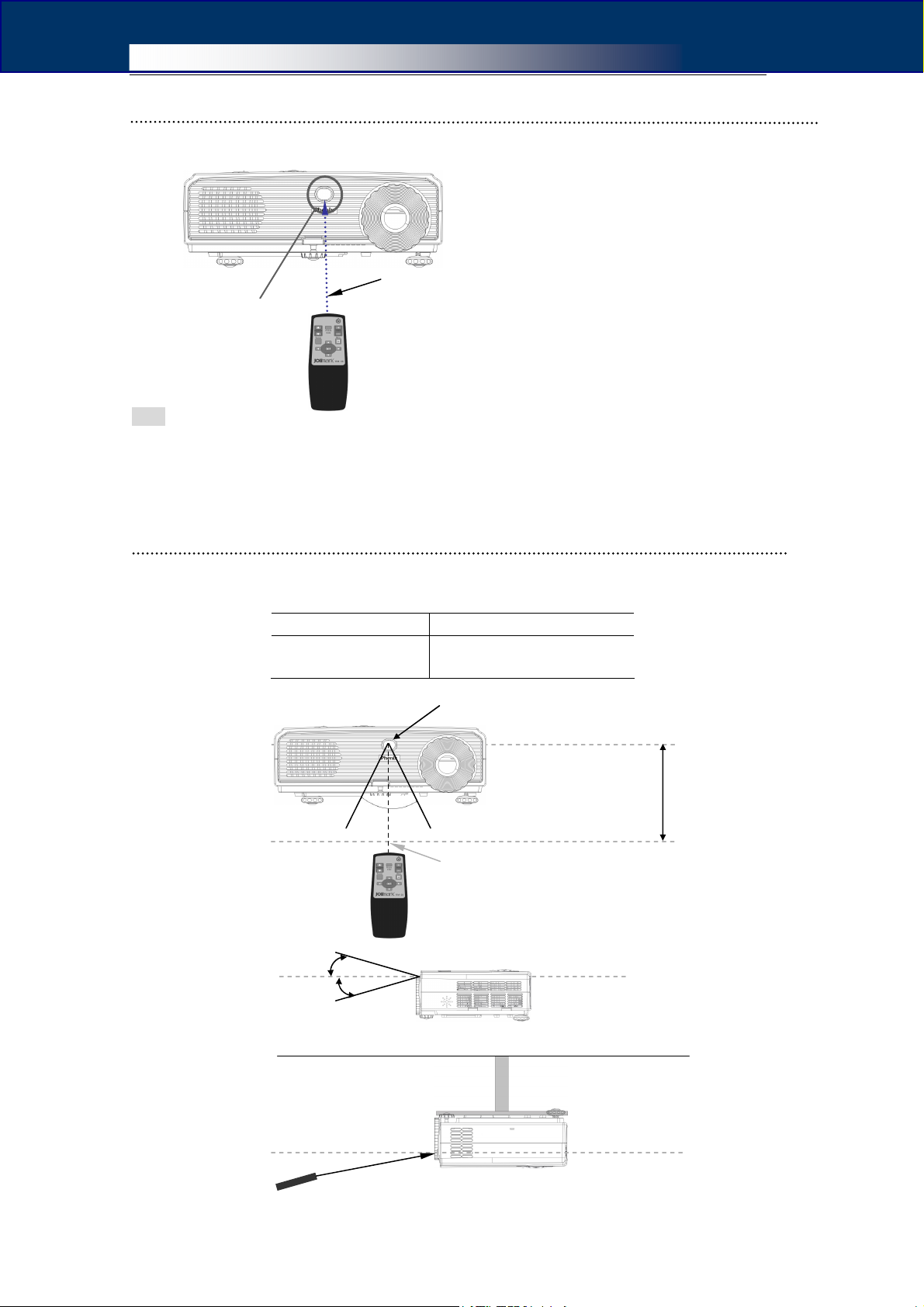

遥控操作方法
将遥控器的遥控发光部对准投影机的遥控受光部并操作遥控器上的键。
遥控受光部
注意
:
•
请注意，不要让直射阳光或荧光灯光等直接照到投影机的遥控受光部。否则有可能无法接收来自遥控器的
信号。
• 电池电量耗尽之后请将其从遥控器中取出，更换新电池，请勿将新旧电池，或不同类型的电池混合使用，
否则可能会缩短电池的使用寿命，或使旧电池漏液。
操作范围
遥控发光部
用遥控器操作的场合，请在下述范围内使用。遥控器与遥控受光部的距离或角度超过正常
操作范围时，将无法进行遥控器操作。
操作距离 操作角度
7m 内
左右约±30°
左右约±30°
上约 30°下约 15°
遥控受光部
7m/22英尺
约30°
约30°
遥控发光部
上约30°,下约15°
约30°
约15°
吊在天花板上时的情况
约30°
7
Page 14
用户手册
3、安装和连接

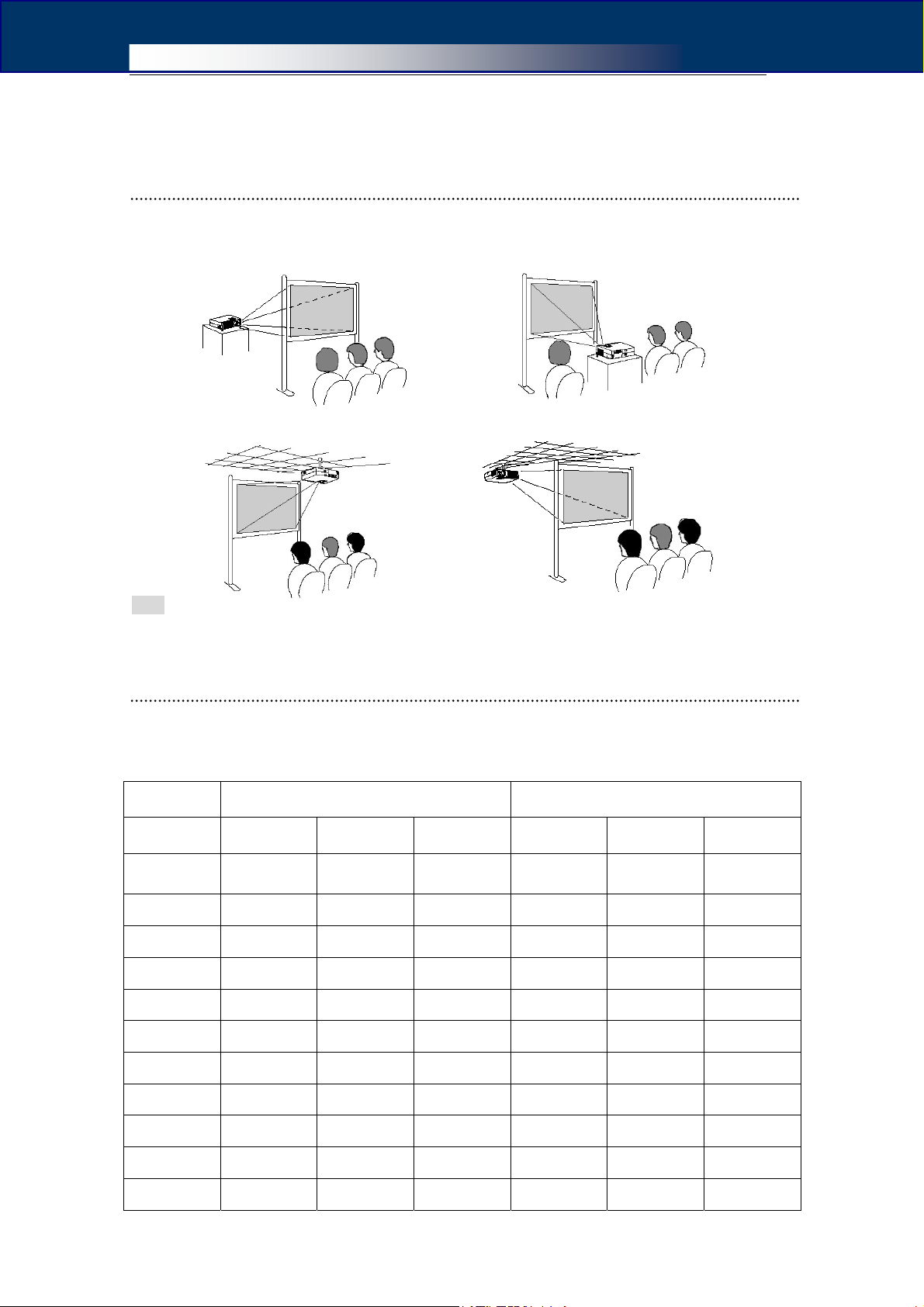

① 安装
安装方法
本投影机的投影方法有下述4种，您可以选择显示您的影像的最佳方法。
•使用半透明投影屏从后面投影
•从正面投影
•悬吊在天花板上从正面投影
•悬吊在天花板上使用半透明投影屏从后面投影
注意
:
•
在天花板上悬吊安装需要特殊的技术。要使用此种安装方法时请向经销商咨询。将投影机安装到天花板上
时，需要另外安装吊架。
投影屏尺寸和投影距离
请参阅下表进行设定安装，使影像以最佳尺寸投影到投影屏上。
这些数值应作为安装投影机时的指导使用。实际数值将因投影条件和变焦设定而异。
投影机型号 DS-250、DX-280、DX-300 DX-380、DX-400
投影比
屏幕尺寸
(英寸)
40 158 185 8.7 146 171 7.5
60 237 277 13.8 219 256 11.3
80 315 370 19.0 293 342 15.1
100 394 461 21.7 366 427 18.9
120 473 553 26.0 439 512 22.7
150 591 692 32.5 549 640 28.3
180 710 830 38.1 658 768 34.0
200 788 923 41.9 732 853 37.7
1.94 2.27 1.8 2.1
最近距离
(cm)
最远距离
(cm)
底部边缘高
度(cm)
最近距离
(cm)
最远距离
(cm)
底部边缘高
度(cm)
250 986 1158 52.5 914 1066 47.1
300 1183 1384 65.0 1098 1279 57
8
Page 15
用户手册
注意
:
•
在天花板安装投影机必须经由
有安装资格的技术人员来完成。
详情请向您的经销商洽洵。
•
确保投影机周围的通风良好以
便散热。请勿覆盖投影机的通风
口。
•
请勿在烟气环境中使用投影机。
•
请勿在温度变化很大的场所使
用投影机。投影机必须在温度范
围为41℉(5℃)至104℉(40℃)
的场所使用。

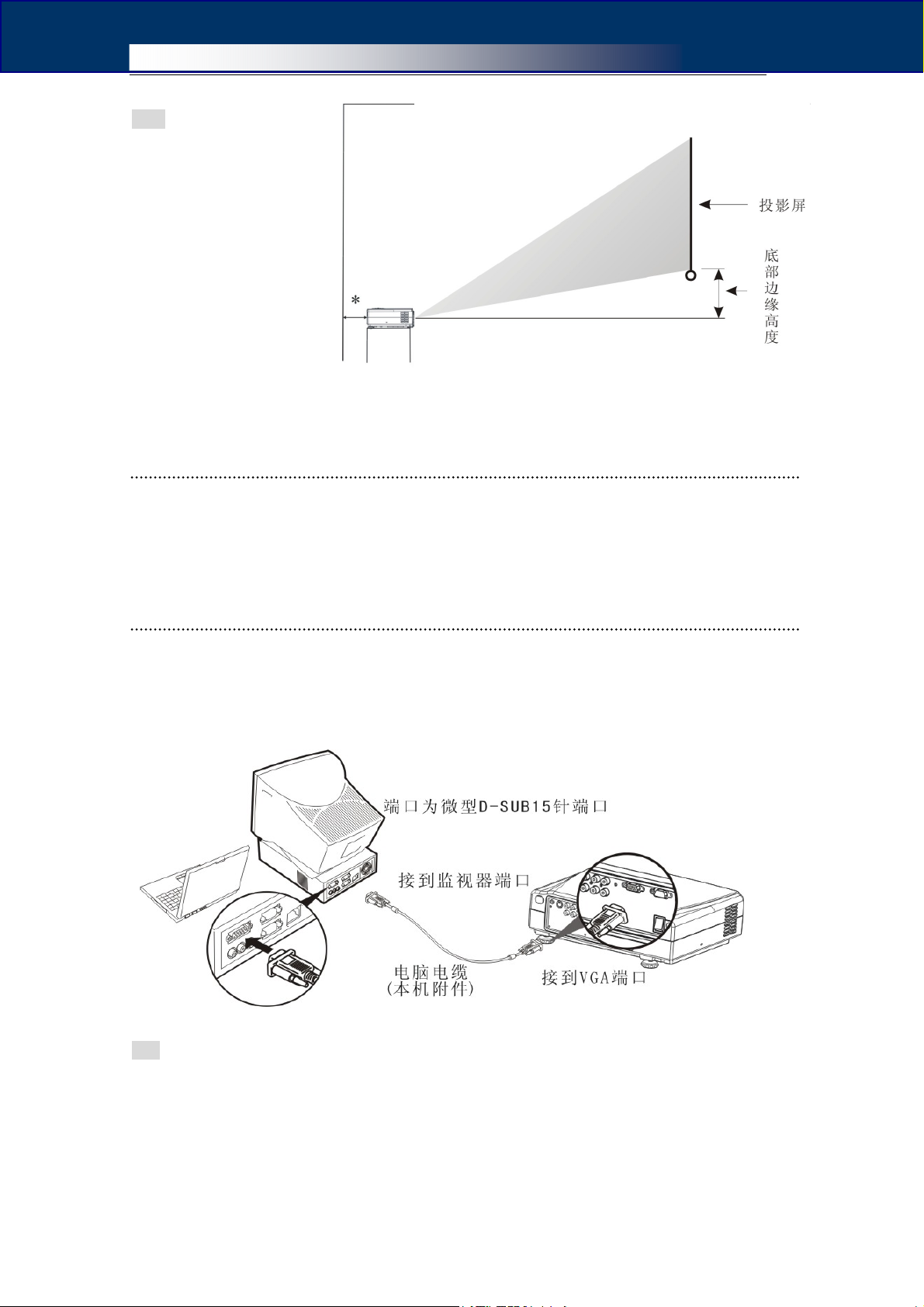

② 连接
连接需知
• 连接之前需关闭所有设备的电源。
• 使用正确的电缆进行连接。
• 请将电缆紧密的插入端口。电缆连接不够稳固，有可能会导致噪声增加和降低图像信号的性
能。当将电缆拔出时，必须拿着电缆的端子部分拔，而不要拿着线体部分拔。
连接个人电脑
本投影机可以通过一条VGA电缆连接到个人桌上电脑、移动电脑或Macintosh，支持VGA、
SVGA、XGA、WXGA、SXGA和SXGA+等多种分辨率。然而，我们建议您使用SVGA(对应DS-250)和XGA(对
应DX-280/300/380/400)以获得最佳显示效果。
注意
:
•
当您使用笔记本式PC时，投影机处于待机模式并且启动笔记本PC的电源之前，必须先将投影机和笔记本PC
的连接工作完成。在大多数情况下，除非先把笔记本PC与投影机相连，然后启动笔记本PC，否则笔记本PC的
输出信号无法输出。
• 笔记本PC的LCD屏幕有图像显示时，并不意味着它会输出信号到投影机上，通常笔记本PC会使用一组功能键
来打开／关闭图像输出。详细方法请参阅您的笔记本电脑的说明书。
• 请勿将电源线和电脑电缆捆扎在一起，否则可能会在影像上会出现干扰或引起错误动作。
9
Page 16
用户手册

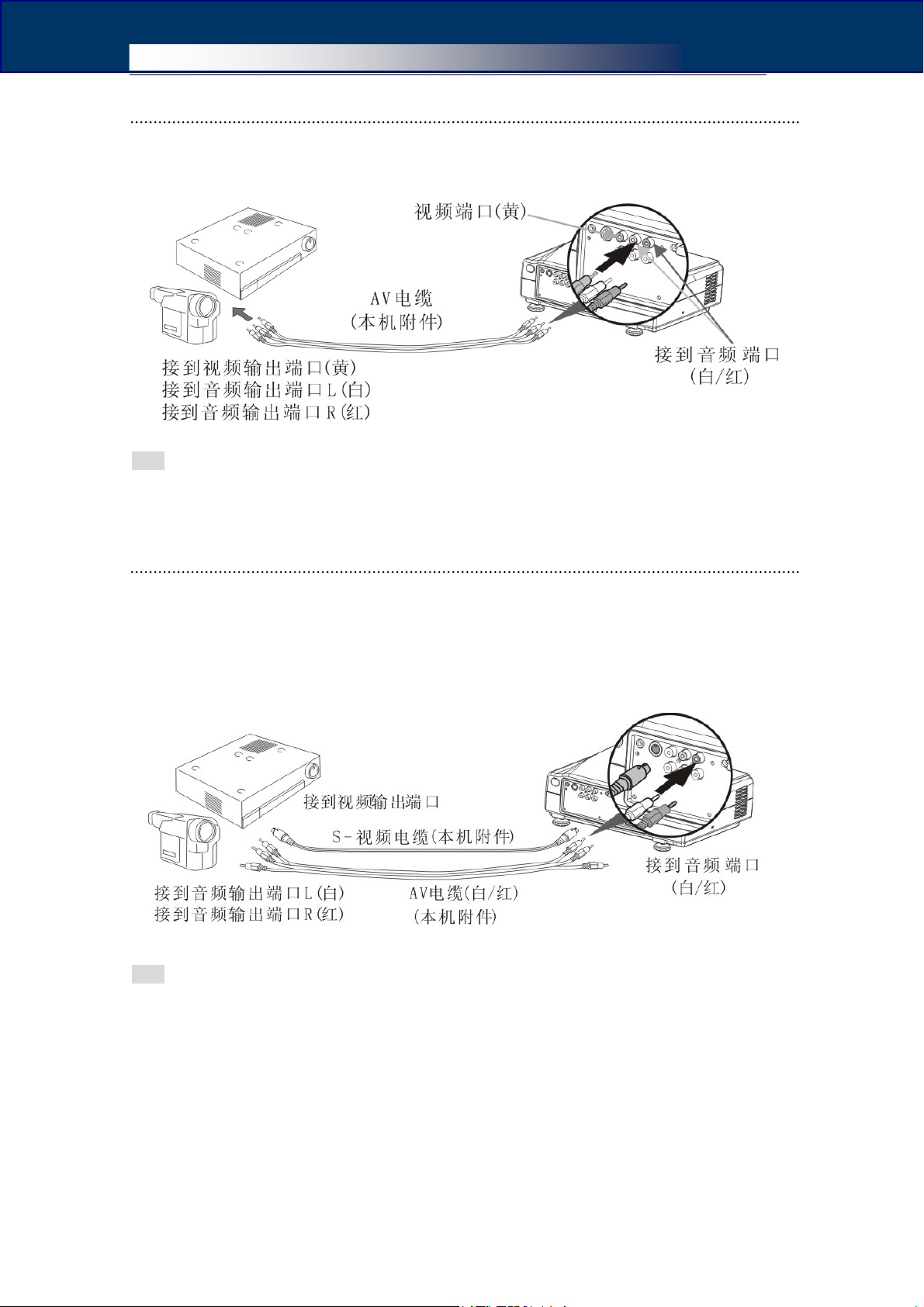

连接复合视频影像
用本机随附的AV电缆(红/白/黄)将视频源和本机背面的视频端口及音频端口加以连接。
注意
:
•
请尽量按AV线所标示颜色进行连接。通常黄线接Video信号，白线接单声道音频或双声道音频的左声道，红
线接右声道。
连接 S-Video 视频影像
用本机随附的S-视频电缆将DVD和本机背面的S-Video视频端口加以连接。
从本机的内置扬声器播放声音时要用本机随附的AV电缆(红/白)将音频源和本机背面的音
频端口加以连接，或者用市售音频电缆连接视频源和本机背面的音频端口，根据视频源的音频
输出端口的形状和您手头的电缆的不同来选择其中一个端子行连接。
注意
:
•
S-Video接口内的针脚比较纤细，请小心挺拔线缆。
10
Page 17
用户手册

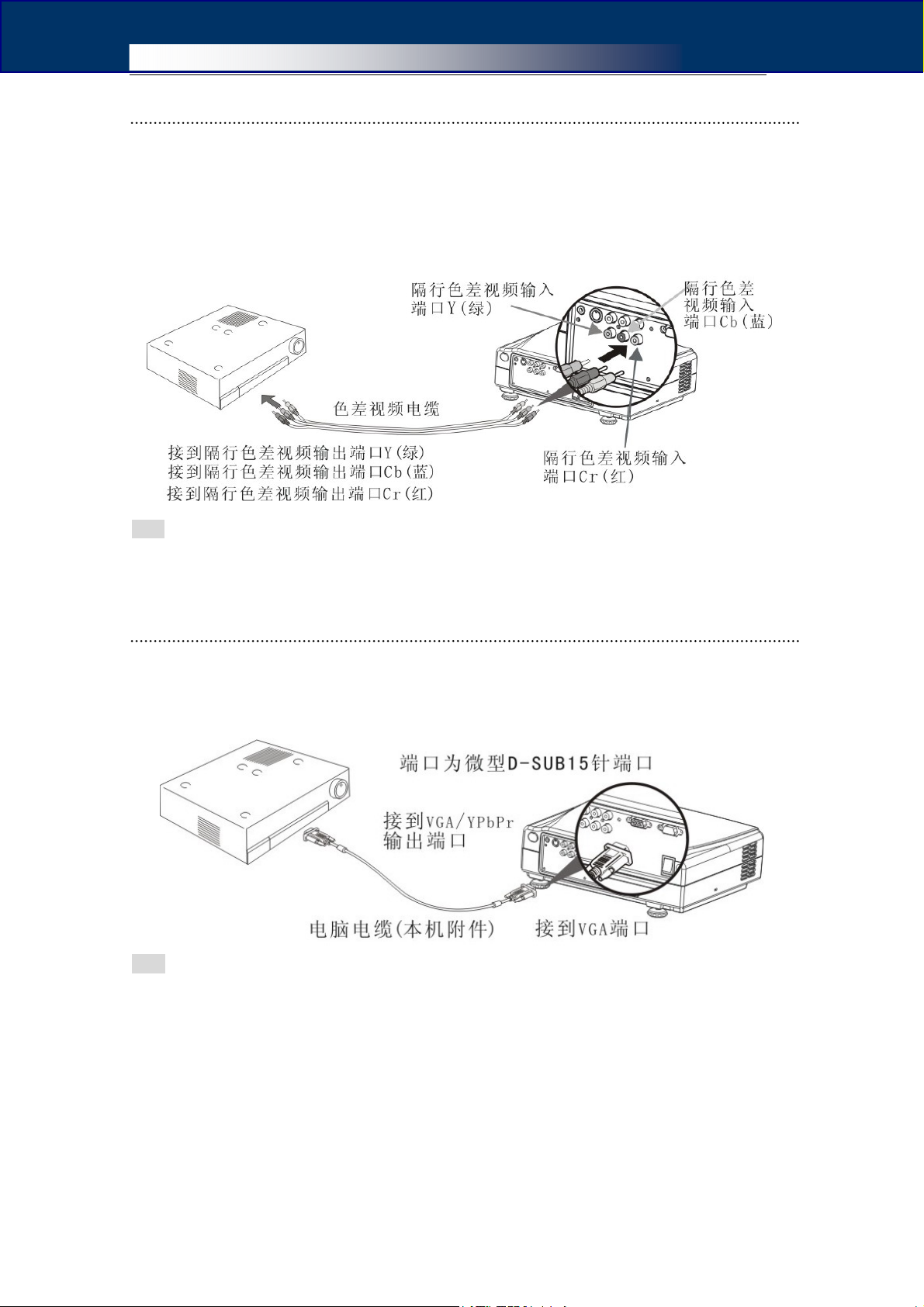

连接分量视频影像
用本机随附的 AV 电缆(红/白/黄)将视频源 YCbCr 端口和本机背面的 YCbCr 端口相连接（请
注意连接线要把颜色相同的端口互相连接，否则会出现颜色异常或无法显示图像等现象）。如
需要本机的内置扬声器播放声音，请自行购买音频电缆(红/白)后，将音频源和本机背面的音
频端口连接。
连接分量视频时，请注意端子座的颜色，按(Green = Y, Blue = Pb, Red = Pr)进行连接。
注意
:
•
不同型号不同牌子的 DVD 机的分量视频输出端子会有所不同，有可能会标示为：Y,Pb,Pr 或 Y,B-Y,R-Y 或
Y,Cb,Cr 。
•
非隔行视频信号输入到本机时，有可能会出现异常（例如画面分成两半），请将
投影 HDTV 或 RGB 分量视频
用随机附赠的 VGA 电缆进行连接。本机支持的信号请见 29 页的附录 E。
DVD
机改为隔行输出。
某些设备，例如新型号的 DVD 和机顶盒，可以通过 VGA 端口输出高清信号或分量视频，请
注意
:
•
本机所有信号接口共享同一音频通道。
11
Page 18
用户手册
4、基本操作

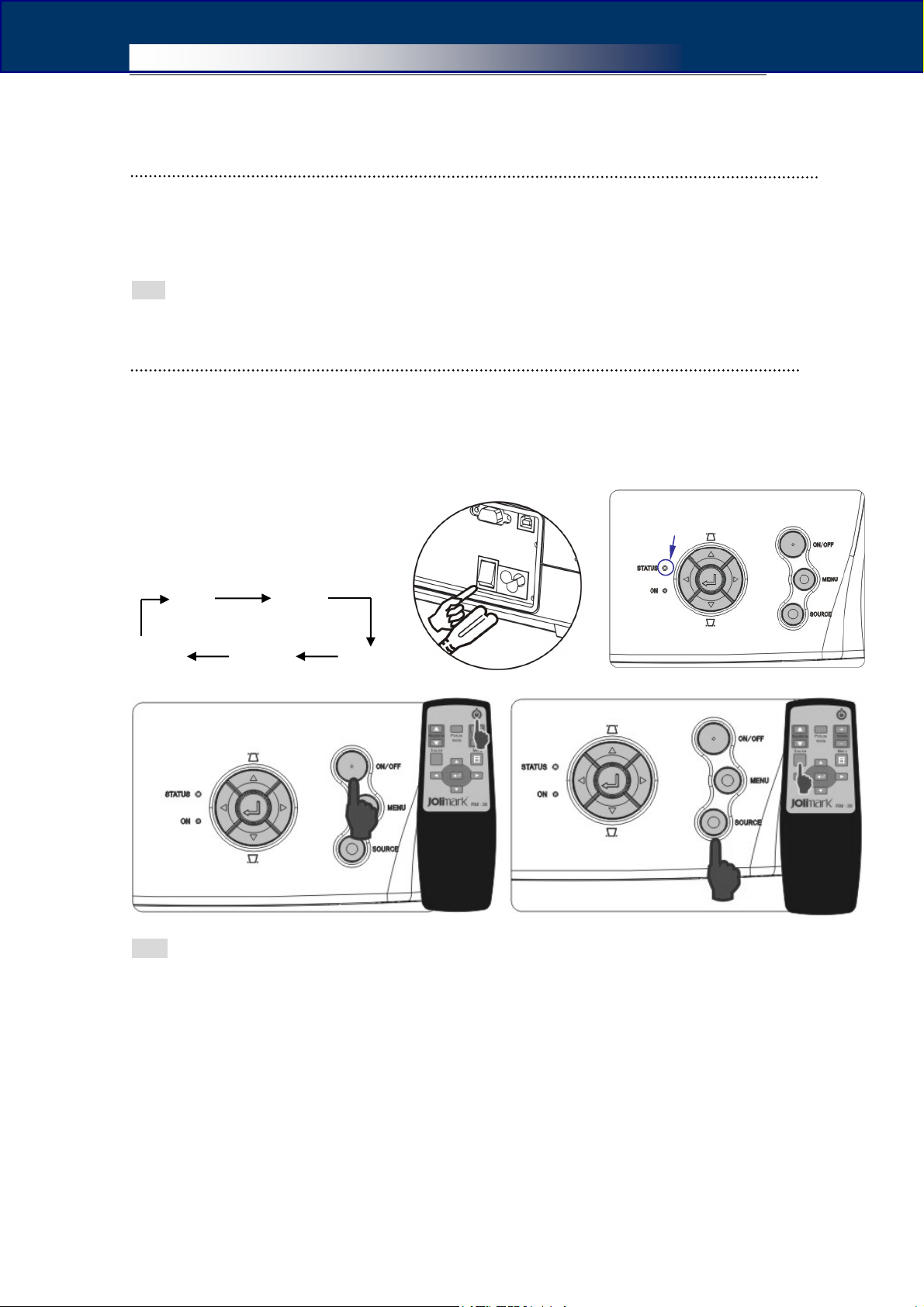

① 开启投影机
准备工作
1
关闭投影机和与投影机连接着的所有设备的电源。
2
取下镜头盖。
3
连接投影机电源线，连接周边设备信号线。
注意
:
•
请在开启电源前取下投影机镜头盖。
开始投影
1
将电源主开关打到（I）位置，红色“STATUS”指示灯会闪动几秒，直到它长亮前，不响应任
何按键操作。
2
按投影机操作面板的或遥控器上的“ON/OFF”键启动投影机。
3
打开信号源电源。
4
选择信号源。
按动[SOURCE]键，按以下顺序依次搜
索信号源。
VGA DVI
(仅DX-380/400)
Video S-video YCbCr
注意
:
• 本机有两个开关：一个是交流电源总开关，另一个是指控制面板或遥控器上的ON/OFF键。
•
插拔电源线缆前，请务必检查电源总开关是否已经位于
•
如果您的投影机因意外断电而关闭，而您又想马上再启动投影机的时候，由于灯泡的温度还很高，投影机
会进入到断电保护模式。此时不会投影图像，而是工作指示灯闪烁，风扇转动。一分钟后，投影机解除断电
保护模式，进入待机模式。
•如果OSD菜单中“自动信号源检测”设为关，则系统在启动投影后会检测前一次投影时保存的通道信号源，
同时OSD菜单会显示“扫描**信号”，如果该通道无输入信号，则会显示“无**信号”字样，如果要选择其它
信号源，请按投影机操作面板上的或遥控器上的
“SOURCE”键，
(O)
位置，以免损坏投影机。
会选择下一通道信号源，以此类推。
点亮
12
Page 19
用户手册

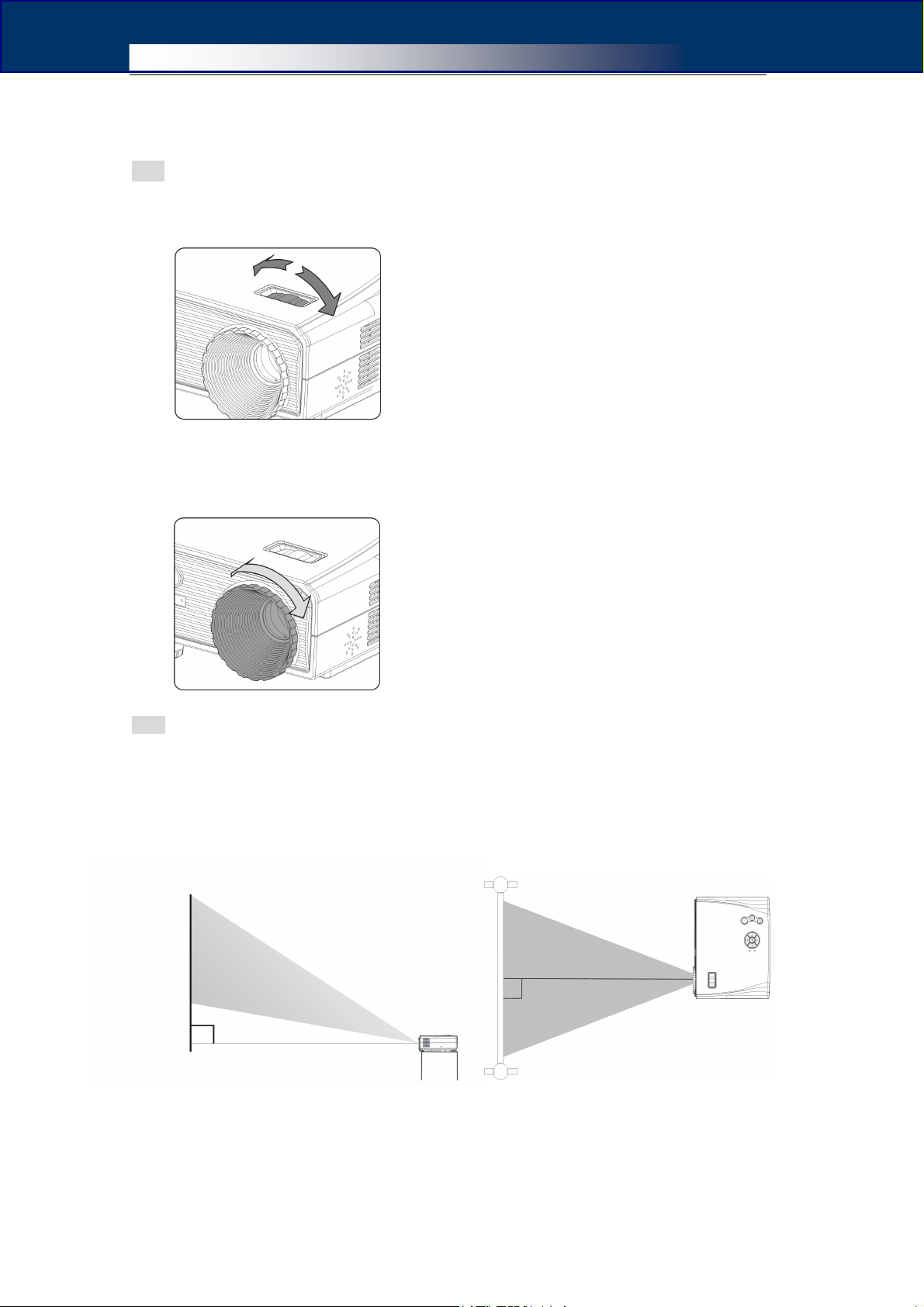

② 影像尺寸的调节
原则上影像尺寸是由投影屏和投影机设定位置之间的距离所决定的。
操作
：
•
旋转投影机上的变焦环，进行调节。
•
使用该方法，影像最大可放大到
旋转调焦环调节影像焦距。
•
•
旋转投影机上的调焦环直到投影影像正确对焦。
注意
:
•
镜头变脏或受潮结露时，会无法正确调节对焦。这种情况下，请除去污物或结露
•
设定距离在
1.0～5m
正常范围以外时，将无法正确对焦。如获得正确焦距有困难，请确认投影距离。
③ 调节影像角度和手动梯形失真校正功能
投影机安装时应尽可能与投影屏垂直。
1.16
倍。希望进一步放大时，请将投影机移离投影屏。
如果不能使投影机与投影屏垂直，可使它设定在一个稍微垂直的角度。您可以伸出或收回
中间撑脚在最大约15°的范围内调节投影角度。
13
Page 20
用户手册
操作：
向上约15°
15°
1 抬起投影机前面部分。
2 按下前调整脚按键，伸长前调整脚。
3 将投影机前面部分调整到需要的高度。
4 放开前调整脚按键，将调整脚锁定。
5 旋转后调整脚进行微调。
向下约15°
15°
当投影机以一定的倾斜角度投影影像时，会导致投影屏上的投影影像出现梯形失真，可以
进行手动校正梯形失真。
14
Page 21
用户手册

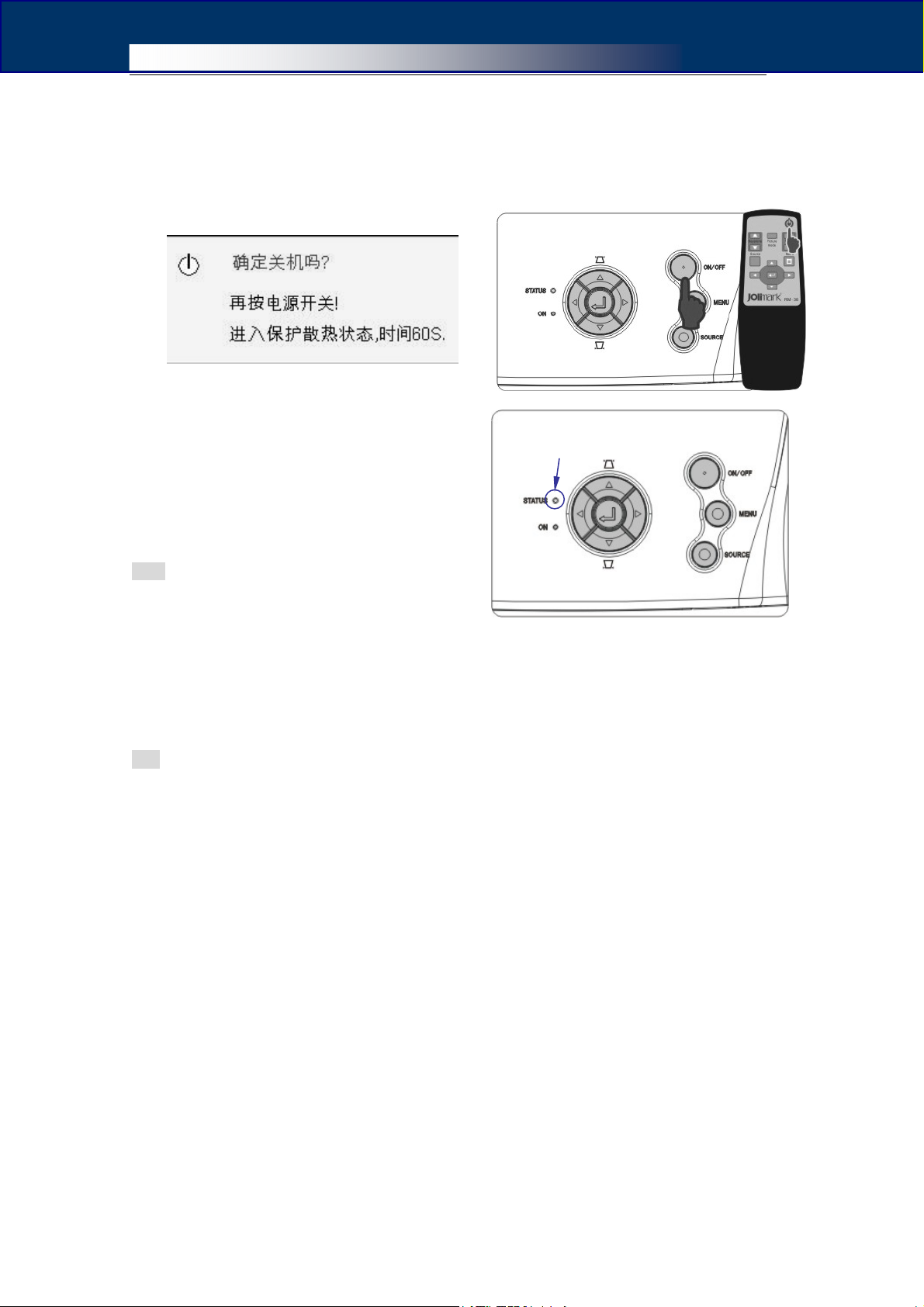

④ 关闭投影机
关闭投影机电源的步骤如下。
1 按一下投影机操作面板上的或遥控器上的“ON/OFF”键。
这时会出现下面所示的确认信息：
2
再次按下“ON/OFF”键。
在5秒钟内再次按下“ON/OFF”键，关机。
状态指示灯（红灯）闪动，工作指示灯熄灭，这
时机器开始散热，时间持续约60秒钟。散热期间
不允许操作任何键。散热结束后，状态指示灯变
为常亮，这时可关掉电源或重新开始投影。
注意
:
• 投影过程中不要突然断开电源。
• 关机提示信息出现约5秒内，如果没有进一步确认，关
机提示信息会自动关闭。
红灯闪烁
3
快速关机功能（仅DX-280/300/380/400）。
当用户在按下“ON/OFF”键关机后需要马上离开时，可以直接拔除电源线而无须等待投
影机散热完成。
注意:
• DS-250
4
5
机型没有快速关机功能，投影机关机散热过程中，请勿拔除电源线。
收起前调整脚。
在按调节键的同时轻轻地向下推投影机。投影机刚关闭电源时会很烫。请谨慎操作。
装上镜头盖。
为了防止镜头沾染灰尘和脏物，不使用时要装上镜头盖。
15
Page 22
用户手册
5、高级操作
① 菜单导航图
16
Page 23
用户手册
② 菜单的功能
用配置菜单可以对各种参数、状态进行设定和调节,菜单分为主菜单和子菜单,可通过面板
按键或遥控器进行操作。
“显示”菜单
子菜单 功能 缺省
亮度 调节影像的亮度。 50
对比度 调节影像的明暗差。 50
梯形校正 校正影像的梯形失真。 0
音量 调节音量。 0
高宽比 设置投影影像的高宽显示比例。
空白屏幕颜色 设定未输入影像信号情况下背景颜色。 蓝色
分辨率调整
白色亮度调整 调整投影机的白色亮度。 10
情景模式 根据不同的信号源或画面选择不同的情景模式。 计算机
色温 调整图像色调的整体浓淡度。 标准
输入信号的分辨率不是 1024
或调整为 1024╳768 投影，（DS-250 调整为 800╳600 投影）。
╳768 时，选择保留原来分辨率投影
主菜单
子菜单
保留原来
分辨率
保留原来
分辨率
17
Page 24
用户手册

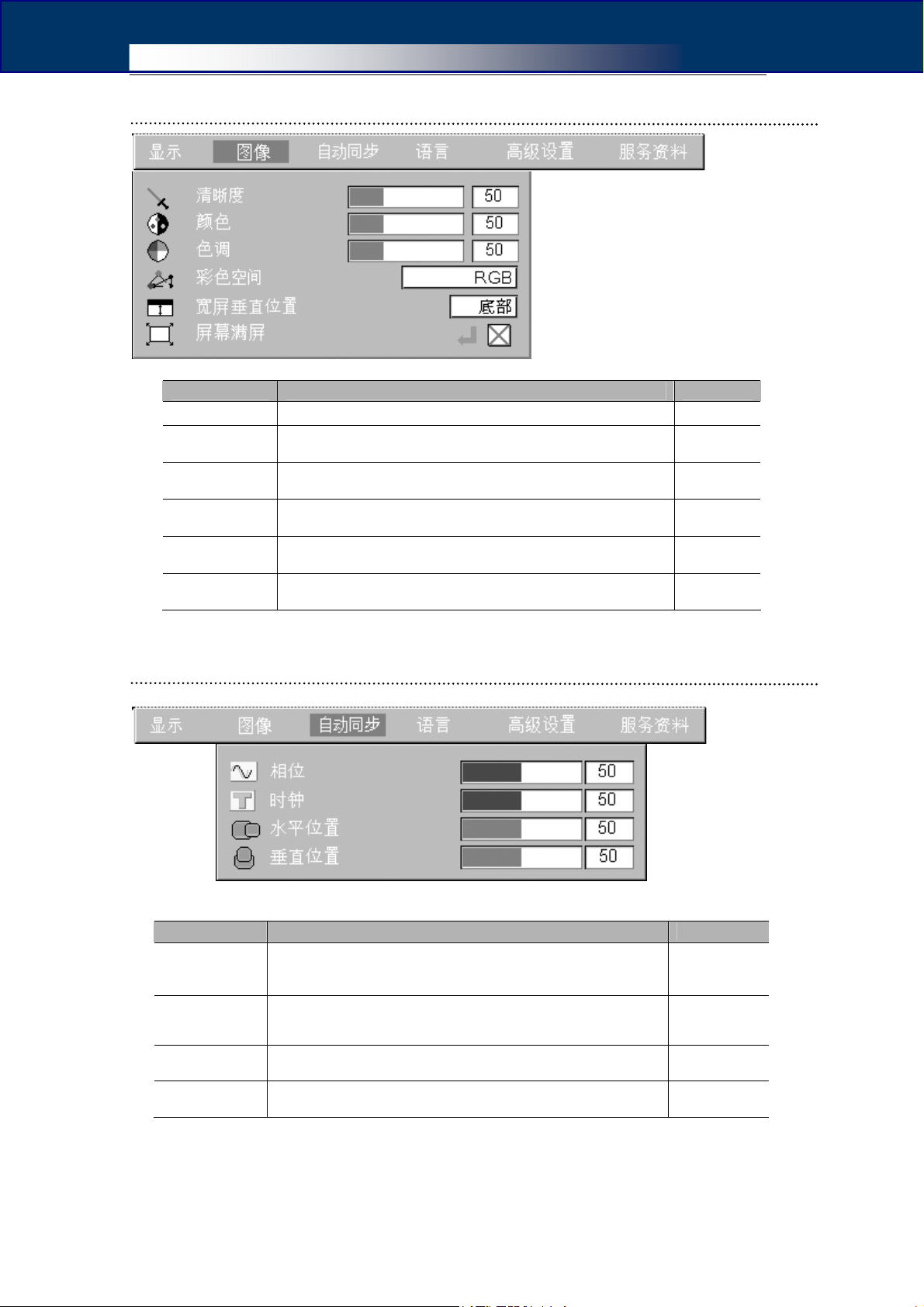

“图像”菜单
子菜单 功能 缺省
清晰度 调节影像的清晰度。 50
颜色
色调
彩色空间
调节影像的颜色浓度
（只对 S－Video、RCA 及 YUV 信号）。
调节影像的色彩变化。
（只对 S－Video、RCA 及 RCA 信号 ）
调整投影机与输入信号的色彩空间一致。
（只对 RGB 及 YUV 信号 ）
50
50
-
宽屏垂直位置 宽屏投影时设置投影画面的垂直位置。 中部
屏幕满屏
选择是否满屏投影。
（只对 S-Video 及视频信号）
“自动同步”菜单
子菜单 功能 缺省
相位
当电脑影像字符模糊不清或存在干扰时，可调整参数值。
（仅出现在 VGA 信号源）
OFF
50
时钟
水平位置 将影像的显示位置左右移动。 0
垂直位置 将影像的显示位置上下移动。 0
电脑影像上出现闪烁模糊不清或干扰条纹时进行调节。
（一般不需要调整）
50
18
Page 25
用户手册
“语言”菜单
子菜单 功能 缺省
English 将菜单的显示文字设为英文。 -
中文 将菜单的显示文字设为中文。 -
“高级设置”菜单
子菜单 功能 缺省
无信号自动关机
定时自动关机
节能模式
Gamma 调节影像的对比系数,灰度系数，分四种情景。 RGB
信号自动搜寻
后方投影 从后方向半透明的投影屏投影时使用。 OFF
吊装投影 当将投影机安装到天花板上时使用。 OFF
当设置此选项时，您可以让投影机在搜索不到信号时（根据所选定
的时间，3,6,9,12 分钟其中之一）实现自动关机。
选定多少时间内，如果投影机没接收到操作命令，自动关机进入待
机模式。
此模式下灯泡输出功率会减少。此功能能够在光量减少不多的情况
下减少耗电量和延长灯的使用寿命，但不应频繁更改节电模式，因
为这样会缩短主灯使用寿命。
当设定为 ON 时，则允许自动检测，否则只能进行手动选择。在自
动信号源检测设为“ON”时，也可手动选择。
关闭
关闭
关闭
OFF
恢复原厂设置 所有菜单功能恢复到缺省值。 -
灯计时归零
进行操作以后，主灯的累计使用时间即被恢复到缺省设定值。更换
主灯后使用。
-
19
Page 26
用户手册

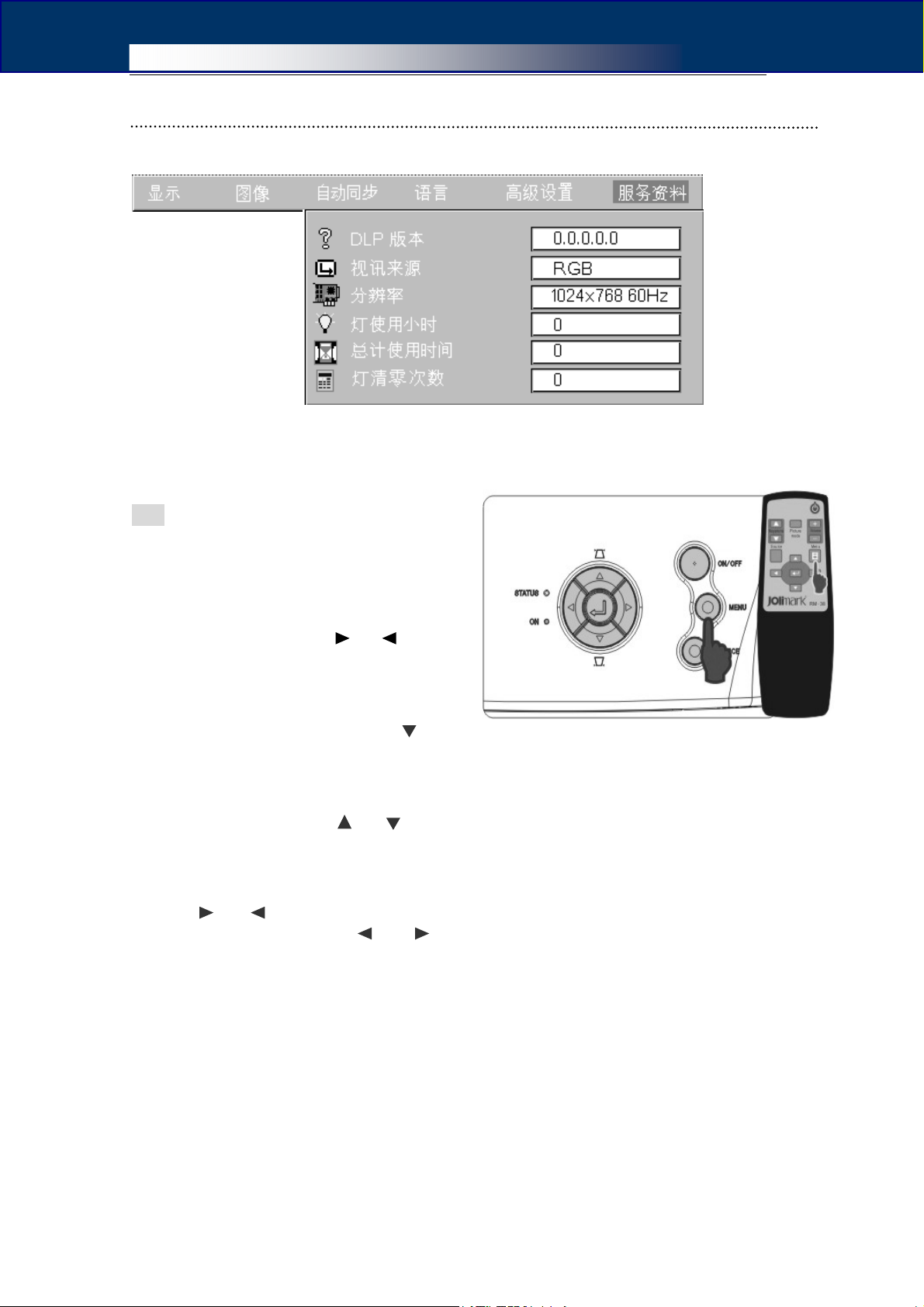

“服务资料”菜单
此菜单显示投影机的资料，但不能进行其它操作。
③ 怎样进行菜单操作
这些配置菜单可以用遥控器或投影机上的按键来操作。
操作
：
1
按遥控器上的或投影机上的[MENU]键，可启
动主菜单或退出菜单。
2 选择菜单选项
按遥控器或投影机上的[
到要选择的选项上。
]或[ ]键移动
3 确认选项
按遥控器上或者投影机面板上的[ ]键进入下级子菜单。
4 选择子菜单选项
按遥控器或投影机上的[ ]或[ ]键移动到要选择的选项上。
5 修改设定值
按[ ]和[ ]键变更设定值，
有些菜单选项需要在使用[ ]和[ ]键选择想要的设定，有些菜单选项需要按[确认]
键选择想要的设定，设定完后，只要按[MENU]键退出，或选择其它子菜单，本次设定都会认可。
6 退出菜单
按遥控器的或投影机的[菜单]键。（如果不退出菜单，系统会在一定的延迟时间后自动退
出菜单
20
Page 27
用户手册

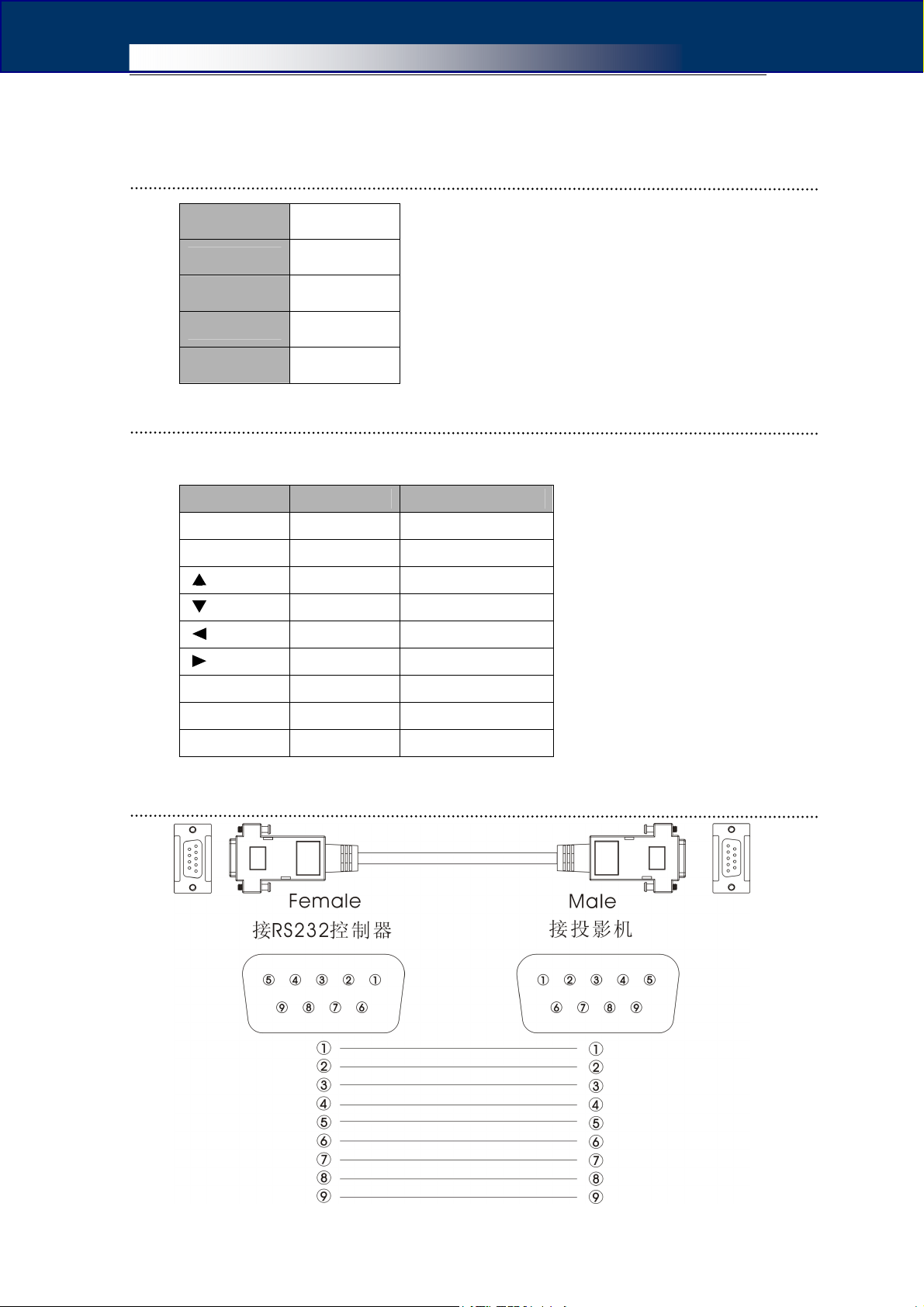

④ RS-232C
在投影机和电脑间连接一条市售的 RS-232 电缆，您可以通过电脑来控制投影机的运行。
RS232 设置
波特率 115200
数据位 8
校验位 None
停止位 1
流控制 None
操作命令
操作命令用于控制投影机执行各项操作设置；
操作 ASCII HEX
启动 JKON 4Ah 4Bh 4Fh 4Eh
关闭 JKOF 4Ah 4Bh 4Fh 46h
[ ]
[ ]
[ ]
[ ]
菜单 JKME 4Ah 4Bh 4Dh 45h
信号源 JKSU 4Ah 4Bh 53h 55h
确认 JKSE 4Ah 4Bh 53h 45h
RS232 控制线顺序图
JKUP 4Ah 4Bh 55h 50h
JKWN 4Ah 4Bh 57h 4Eh
JKLF 4Ah 4Bh 4Ch 46h
JKRI 4Ah 4Bh 52h 49h
21
Page 28
用户手册
附录
附录 A.保养维护
清洁
投影机沾染污物或投影效果变坏时，请进行清洁打扫。
清洁投影机前必须关闭电源，拔除电源线。
投影机外壳的清洁
请用软布轻轻拭去投影机外壳上的污物。污物难以去除时，请用经水稀释过的中性洗涤剂
浸湿的软布，拧干后拭去污物，再用柔软的干布拭净。
注意:
•
请不要使用蜡、酒精和稀释剂等挥发性物质，否则会引起涂漆脱落，特别不要有水掉入机器里。
镜头的清洁
请用市场销售的气吹或拭镜纸等轻轻擦拭镜头。
注意:
•
镜头表面很容易划伤，所以请避免用硬物擦拭或拍打。

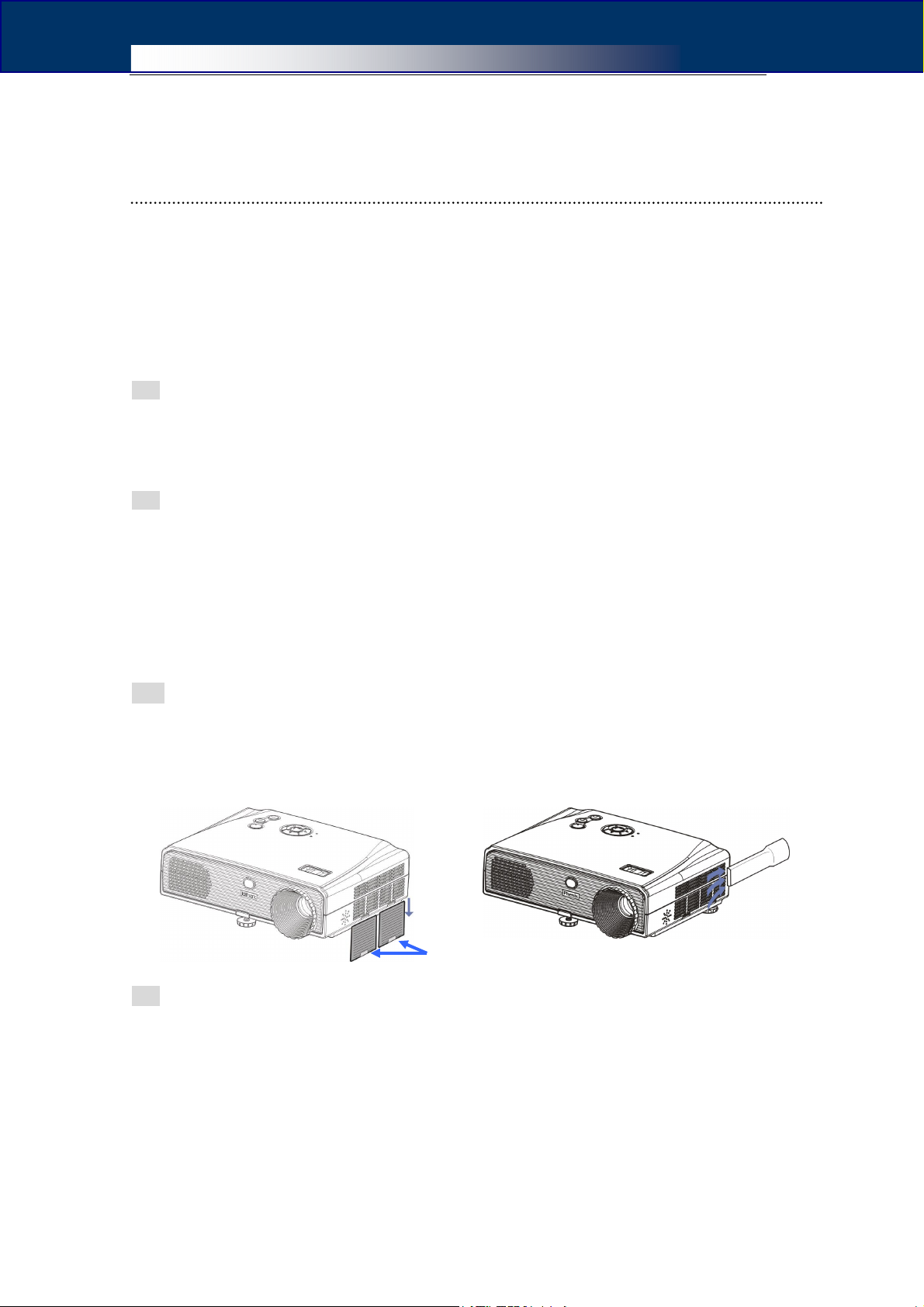

防尘过滤网的清洁
防尘过滤网上如积聚灰尘，就会影响到空气的流通，引起投影机内部温度上升而导致故障
出现。
清洗防尘过滤网时，必须拆卸下来清洗，否则清洗过程中会有部分灰尘进入投影机内部，可能
造成投影机无法正常工作。
操作：
1 用手指夹住防尘网的钩位，向下拉出防尘网。
2 用吸尘机将防尘网、进风口和出风口的灰尘吸走。
3 重新安装防尘网。
注意
：
•
推荐当投影机每工作超过100小时就清洁一次防尘网和进出风口，如果投影机的工作环境特别多烟尘，
清洁需要更加频繁。
•
如果防尘
销商咨询。
网上的污物无法去除或者滤网出现破损，说明防尘网需要更换了。对于备用的防尘网请向您的经
防尘网钩位
22
Page 29
用户手册
灯
附录 B.消耗品的更换

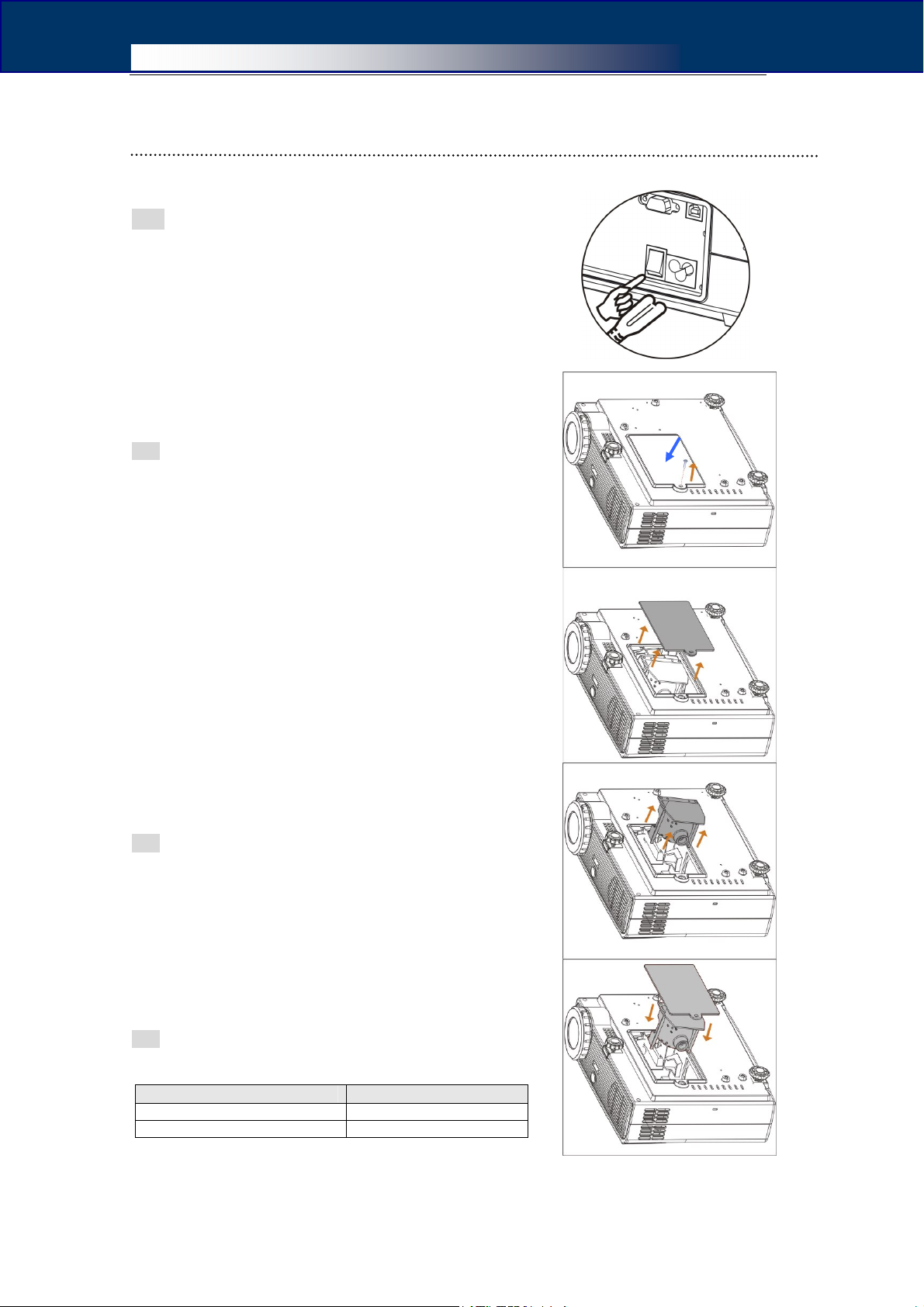

如何更换主灯
当投影的影像变暗或变焦黄时，应当尽快更换主灯泡。
操作：
1 关闭投影机，拔出电源线。如果您刚刚关闭投影机，
请等待15到60分钟，直到灯泡充分冷却为止。
2 将投影机放置在一块柔软光滑的衬垫上，翻转过来，
用一把十字螺丝批将灯仓盖的一颗固定螺丝拆除。
注意：
•
要打开灯仓盖，只需要拆一个固定螺丝。
仓盖
3 打开灯仓盖。
4 先拔除连接于黑色插座上的灯泡连接线，然后拆除灯
泡模块上的两颗固定螺丝，再向上抽出灯泡模块。
注意：
•
当拔起灯泡连接线时，注意应该抓住插头黑色塑胶部分用力，不
要拿着线体部分拔。
•
注意不要碰灯泡的玻璃表面。
5 插入新的灯泡模块，上紧两颗固定螺丝，接上灯泡连
接线。
注意：
•
确保固定螺丝已上紧。
• Jolimark
JMSP010 DS-250/DX-280/DX-300
JMSP020 DX-380/DX-400
公司提供的备用灯泡模块：
模块名称 适用机型
6 盖上灯仓盖，上好固定螺丝。
23
Page 30
用户手册
警告：
□ 投影机必须使用 Jolimark JMSP010 (DS-250/DX-280/DX-300)或
JMSP020 (DX-380/DX-400)灯泡模块，使用不符合规格的灯泡会造成投
影机的损坏。因使用不同型号灯泡而造成投影机的损坏，我们公司不负
责无偿维修。
□ 当投影机刚刚关闭时，灯泡的温度会很高，容易造成烫伤或火灾。请不
要马上更换灯组件。
□ 更换灯泡的过程必须小心进行，操作不当容易导致灯泡的损坏。
重设灯泡计时
操作
：
1 启动投影机，按遥控器上的或投影机上的[MENU]键显示主菜单。
2 选择“高级设置”菜单中的[灯计时归零]选项，然后按遥控器或投影机上的[确认]键。
注意
：
•
只有当更换主灯后才需要重设灯泡计时器。随意重设会令灯泡计时混乱并失效。
24
Page 31
用户手册
附录 C.报警保护状态以及处理方法
本投影机有报警以及自动保护功能。当投影机某些零件发生故障或因外部环境的影响导致
投影机不能正常工作时，投影机会启动内部保护机制，对投影机进行保护。同时，STATUS指示
灯会根据不同的故障原因，发出不同的报警保护指示。
重要提示：
投影机上电后红色指示灯闪烁并且风扇转动时，表示投影机处于保护状态，这是由前一
次非正常关机或快速关机所引起。请等待大约1分钟，待指示灯重新变为长亮后，就可以对投
影机进行其它操作。
指示灯状态、报警保护原因以及处理方法如下表，如果遇到无法处理的故障，请尝试断电
10分钟后再重新启动投影机，如果错误继续，请与经销商或就近的咨询部门联系。
指示灯有三种状态：
状态 原因 处理或者状态
STATUS指示灯
红色
(0.1S亮0.1S灭,
闪动5次后熄
灭2S,再循环)
STATUS指示灯
红色
(0.1S亮2S灭
不断循环)
STATUS指示灯
红色
(0.1S亮0.1S灭
不断循环)
STATUS指示灯
红色
(1S亮1S灭
不断循环)
ON指示灯
绿色
(0.5S亮0.5S灭
如此循环，
最多50秒)
内部处于高温
状态(过热)
内部错误
（色轮报警）
内部错误
（风扇有故障）
灯泡错误
断电保护
灯泡自动熄灭并停止投影。请等待约5分钟不要操作
投影机，约5分钟后请拔下电源电缆然后检查下面两
点:
1.检查一下进风口和排风口是否有异物阻挡？
2.投影机是否靠墙放置?请将投影机移到其他空旷
的地方。
重新接通电源进行投影操作，如果指示灯仍指示有
问题，请停止使用投影机并与经销商联系。
请停止使用投影机。关闭电源，拔下电源线，联系
你的经销商或最近的客服中心。
请停止使用投影机。关闭电源，拔下电源线，联系
你的经销商或最近的客服中心。
1.本机工作的环境温度是0℃到40℃,请检查是否温
度过高；
2.灯泡曾经更换过，安装得不好。
这是由前一次非正常关机或快速关机所引起。请等待大约
50秒，待指示灯重新变为长亮后，就可以对投影机进行其
它操作。
25
Page 32
用户手册
附录 D.常见问题与解决方法
如果您使用投影机时遇到困难，敬请参考以下内容。如果仍无法顺利解决问题，请与当地
经销商或我们的售后服务中心联络。
不投影
• 交流电源总开关是否打到(I)位置？
• 是否打开镜头盖？
• 遥控器电池有电吗？
• 是否刚刚换了主灯？
请检查灯泡组件和灯泡连接线
• 是否在切断电源后立即又接通了电源？
电源切断后(冷却期间中)，投影机操作面板上和遥控器上的按键不起作用。
请等到冷却期间结束，然后才能使用按键。
无图像
按［MENU］键，能激活菜单显示，但无影像输出。
• 输入影像本身是否为全黑？
• 请确认一下，所设定的模式是否能对应电脑输出的影像信号的频率？
• 视频格式正确吗？
• 线缆连接正确吗？
• 输入信号是否适合所连接的设备？
• 所连接的电脑或视频源的电源是否已接通？
• 确认电脑是否有信号输出
图像焦点没对准，不清晰
• 焦点调节是否正确？
• 是否由于调节了中间撑脚而投影角度过大？
• 投影距离是否在最佳范围内？
• 镜头是否脏污？
• 镜头上有否结露？
• 影像信号格式设定是否最佳分辨率？
• 是否进行了梯形校正？
由于屏幕保护等原因，有时输入影像会变成全黑。
请阅读第29页的“兼容模式列表”确认您的投影机能支持当前信号。
用投影机操作面板上的[SORUCE]键(或遥控器上的)选择正确的信号源。
对于大部分移动电脑，通常影像信号只是向电脑液晶屏输出，所以请切换
成向外部输出。有些机型在向外部输出影像信号后，液晶屏上就不再出现
影像。请参阅所连接的电脑的使用说明书中的“向外部输出的方法”和“连
接外部监视器”等有关内容。
投影角度过大时，有时在画面的上下方向上焦点会偏移而难以对准。
投影距离的推荐范围是1m～5m。请将投影机设定在该范围内。
如果突然将投影机从冷的环境带到温暖的环境，镜头表面可能会形成结露，
从而有可能使影像模糊不清。在使用投影机之前，请将它放置在房间中约1
小时。如果镜头表面形成结露，请切断电源并等待结露消失。
如果是电脑或RGB视频信号源连接到投影机上，请将分辨率调到
8000*600,85Hz(DS-250) 及 1024*768,85Hz(DX-280/300/380/400)，可以
得到最清晰的图像。
按梯形校正快捷键，观看梯形校正值是否为零？如果不为零，请先调为零，
然后再进行梯形校正。
26
Page 33
用户手册
图像出现干扰、失真
• 电缆连接是否正确？
• 图像信号格式设置是否正确？
请根据输出设备调整输出信号。
•“相位、时钟”、“水平和垂直位置”是否已正确调节？
请按[SOURCE]键，重新搜索一下当前信号，如果失真仍然存在，请在“自
动同步”主菜单内人工调节“相位”和“时钟”等项目。
• 是否使用加长电缆？
如果使用加长电缆，电气干扰可能会影响这些信号。
请使用随机附送的电缆，检查问题是否由您正在使用的线缆所引起。
• 信号线缆连接是否正确？
请检查线缆的连接是否牢固。
仅部分影像显示（过大）或过小
•“显示比例”设定的调节是否正确？
请使用“图像”菜单中的“显示比例”命令。
•“全屏显示”设定的调节是否正确？
请调整“图像”菜单中的“全屏显示”命令。
•“水平位置”和“垂直位置”的调节是否正确？
请用“自动同步”菜单中的“水平位置，垂直位置”命令进行调节。
• 分辨率的选择是否正确？
请设定电脑输出信号与本投影机保持一致。变更设定的细节，请参阅电脑
的使用说明书等进行确认。
•电脑是否设定为双显示了？
如果激活了所连接电脑控制面板显示特性中的双重显示功能，则投影机只
能显示电脑屏幕上影像的一半。要显示整个电脑画面的影像时，须解除双
显示的设定。有关细节请参阅您使用的电脑监视器中的视频光驱使用手册。
图像颜色不正确
• 信号线缆连接是否正确？
• 影像的亮度的调节是否正确？
• 影像的对比度的调节是否正确？
• 颜色和色调的调节是否正确？
• 主灯是否需要更换了？
主灯接近更换期时，影像会变暗且颜色质量下降。出现这种情况时，应更
换新的主灯。
•与电脑屏幕的图像颜色不匹配
颜色可能无法与电脑屏幕或液晶屏幕上的影像完全匹配，但这是正常的，
并不表明有问题。
影像灰暗
• 主灯是否需要更换了？
主灯接近更换期时，影像会变暗且颜色质量下降。出现这种情况时，应更
换新的主灯。
• 影像的亮度的调节是否正确？
• 影像的对比度的调节是否正确？
无声
• 音响设备的连接是否正确？
• 音量是否调到了最小？
27
Page 34
用户手册
无法用遥控器进行操作
• 操作遥控器时，遥控发光部是否正对着遥控受光部？
• 遥控器离投影机的距离是否太远？
• 遥控器受光部是否受到直射阳光或荧光灯的强光照射？
• 是否装入电池？
• 电池是否正确安装？
• 电池是否已耗尽？
操作角度范围为：左右约±30°、上约30°、下约15°。
操作距离约为7m。
28
Page 35
用户手册
附录 E.兼容模式列表
计算机图像
信号 分辨率 水平频率(kHz) 垂直频率(Hz) 输入端口
VGA 640×480
SVGA 800×600
XGA 1024×768
SXGA
WXGA 1280×768
1152×864
1280×960
1280×1024
分量视频
信号 频率 H(kHz) 频率 V(Hz) 输入端口
SDTV
注意:
•
即使输入非上述信号时，也可能投影出图像，但并不一定支持所有功能。
480i 15.8 60 S-Video、Video、YCbCr
576i 15.6 50 S-Video、Video、YCbCr
480p 31.5 60 VGA
576p 31.3 50 VGA
720p 45 60 VGA HDTV
1080i 33.8 60 VGA
31.5 60
37.9 72
37.5 75
43.3 85
37.9 60
48.1 72
46.9 75
53.7 85
48.4 60
56.5 72
60 75
68.7 85
63.8 70
67.5 75
77.1 85
60 60
70 70
75 75
64 60
75 70
80 75
47.8 60
60.3 75
68.6 85
VGA、DVI
VGA、DVI
VGA、DVI
VGA
VGA
VGA、DVI
VGA
29
Page 36
用户手册
附录 F.外形尺寸图
(单位 mm)
30
Page 37
用户手册
吊顶安装尺寸图
螺丝规格：M5
单位：mm
Page 38
用户手册
Class A
此为 A 级产品，在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能
需要用户对其干扰采用切实可行的措施。
江门江裕映美信息科技有限公司
地址： 广东省江门市新会区今古洲开发区江裕路 18 号江裕科技园
邮编：
客户服务热线：
传真：
网址：
529141
800-8308198
(86) 750 6390382
Http: //www.jolimark.com.cn
Loading...
