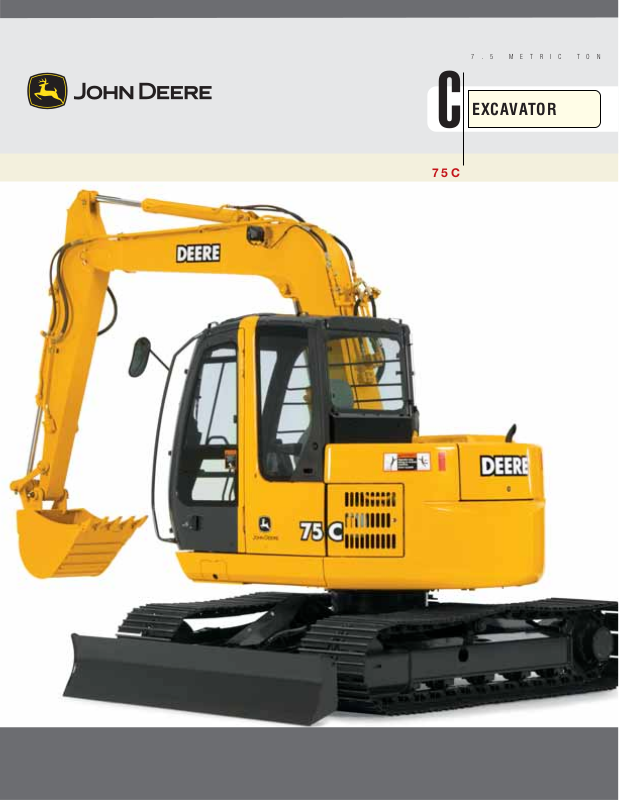

John Deere 75C User Manual

EXCAVATOR

75C

7.5 METRIC TON

PAGES

2–3

Specifications

Engine 75C

Type . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Isuzu CC-4JG1 – naturally aspirated direct-injection diesel; certified to EPA Tier 2 emissions

Net Peak Power (ISO9249) . . . . . . . . . . . . . . . . . . 54 hp (40 kW) @ 2,100 rpm

Net Peak Torque (ISO9249) . . . . . . . . . . . . . . . . . . 142 lb.-ft. (192 Nm) @ 1,700 rpm

Cylinders . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Displacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187 cu. in. (3.059 L)

Cooling Fan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . suction type

Electrical System. . . . . . . . . . . . . . . . . . . . . . . . . . 24 volt with 30-amp alternator

Batteries (two 12 volt) . . . . . . . . . . . . . . . . . . . . . . reserve capacity: 100 min.

Off-Level Capacity . . . . . . . . . . . . . . . . . . . . . . . . . 70% (35 deg.)

Hydraulic System

Main Pumps . . . . . . . . . . . . . . . . . . . . . . . . . . . . . two variable-displacement axial-piston

Maximum Flow . . . . . . . . . . . . . . . . . . . . . . . . 2 x 18.3 gpm (2 x 69.3 L/min.)

Swing Gear Pump . . . . . . . . . . . . . . . . . . . . . . . . . 13.9 gpm (52.5 L/min.)

Pilot Pump. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . one gear

Maximum Flow . . . . . . . . . . . . . . . . . . . . . . . . 5.9 gpm (22.5 L/min.)

Pressure Setting . . . . . . . . . . . . . . . . . . . . . . . 570 psi (3930 kPa)

Dozer Blade Pump. . . . . . . . . . . . . . . . . . . . . . . . . one gear

System Operating Pressure

Implement Circuits . . . . . . . . . . . . . . . . . . . . . 3,770 psi (25 988 kPa)

Travel Circuits . . . . . . . . . . . . . . . . . . . . . . . . . 4,550 psi (31 380 kPa)

Swing Circuits. . . . . . . . . . . . . . . . . . . . . . . . . 3,270 psi (22 546 kPa)

Blade Circuit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,770 psi (25 988 kPa)

Oil Filtration. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . one 10-micron full-flow return filter with by-pass / one pilot oil filter / one suction filter

Cylinders

Bore Rod Diameter Stroke

Boom (1) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.5 in. (115 mm) 2.6 in. (65 mm) 34.8 in. (885 mm)

Arm (1) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.7 in. (95 mm) 2.4 in. (60 mm) 35.4 in. (900 mm)

Bucket (1) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.3 in. (85 mm) 2.2 in. (55 mm) 28.7 in. (730 mm)

Swing Mechanism

Swing Speed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0–11 rpm

Swing Torque . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10,200 lb.-ft. (13 840 Nm)

Undercarriage

Carrier Rollers (per side) . . . . . . . . . . . . . . . . . . . . 1

Track Rollers (per side) . . . . . . . . . . . . . . . . . . . . . 5

Idlers (per side) . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Shoes, Triple Semi-Grouser (per side) . . . . . . . . . . 40

Track Guides . . . . . . . . . . . . . . . . . . . . . . . . . . . . . front

Track Adjustment. . . . . . . . . . . . . . . . . . . . . . . . . . hydraulic

Tra vel Speed

Low. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0–2.1 mph (0–3.3 km/h)

High . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0–3.1 mph (0–5.0 km/h)

Drawbar Pull . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12,350 lb. (5602 kg)
