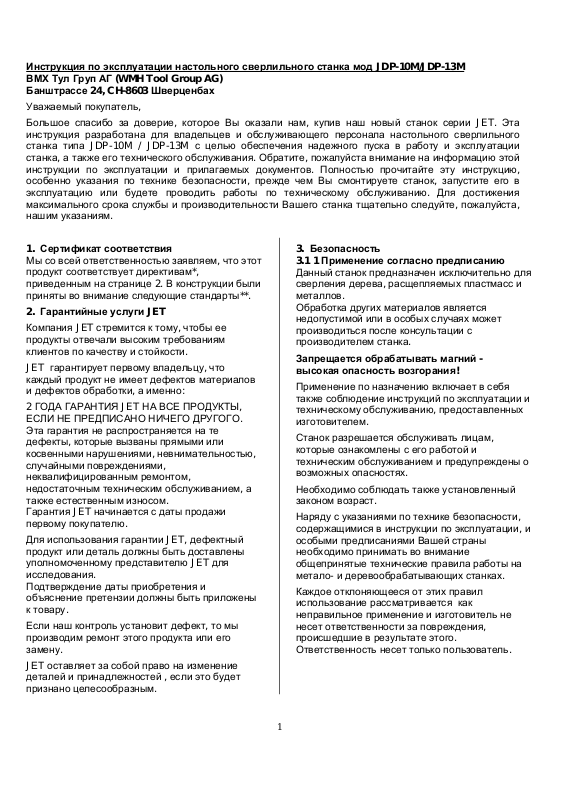

Инструкция по эксплуатации настольного сверлильного станка мод JDP-10M/JDP-13M
ВМХ Тул Груп АГ (WMH Tool Group AG)
Банштрассе 24, CH-8603 Шверценбах
Уважаемый покупатель,
Большое спасибо за доверие, которое Вы оказали нам, купив наш новый станок серии JET. Эта
инструкция разработана для владельцев и обслуживающего персонала настольного сверлильного
станка типа JDP-10M / JDP-13M с целью обеспечения надежного пуска в работу и эксплуатации
станка, а также его технического обслуживания. Обратите, пожалуйста
внимание на информацию этой
инструкции по эксплуатации и прилагаемых документов. Полностью прочитайте эту инструкцию,
особенно указания по технике безопасности, прежде чем Вы смонтируете станок, запустите его в
эксплуатацию или будете проводить работы по техническому обслуживанию. Для достижения
максимального срока службы и производительности Вашего станка тщательно следуйте, пожалуйста,
нашим указаниям.
1. Сертификат
соответствия
Мы со всей ответственностью заявляем, что этот
продукт соответствует директивам*,
приведенным на странице 2. В конструкции были
приняты во внимание следующие стандарты**.
2. Гарантийные услуги JET
Компания JET стремится к тому, чтобы ее
продукты отвечали высоким требованиям
клиентов по качеству и стойкости.
JET гарантирует первому владельцу, что
каждый продукт не имеет дефектов материалов
и дефектов обработки, а именно:
2 ГОДА ГАРАНТИЯ JET НА ВСЕ ПРОДУКТЫ,
ЕСЛИ НЕ ПРЕДПИСАНО НИЧЕГО ДРУГОГО.
Эта гарантия не распространяется на те
дефекты, которые вызваны прямыми или
косвенными нарушениями, невнимательностью,
случайными повреждениями,
неквалифицированным ремонтом,
недостаточным техническим обслуживанием, а
также естественным износом.
Гарантия JET начинается с даты продажи
первому покупателю.
Для использования гарантии JET,
дефектный
продукт или деталь должны быть доставлены
уполномоченному представителю JET для
исследования.
Подтверждение даты приобретения и
объяснение претензии должны быть приложены
к товару.
Если наш контроль установит дефект, то мы
производим ремонт этого продукта или его
замену.
JЕТ оставляет за собой право на изменение
деталей и принадлежностей , если это будет
признано
целесообразным.
3. Безопасность
3.1 1 Применение согласно предписанию
Данный станок предназначен исключительно для
сверления дерева, расщепляемых пластмасс и
металлов.
Обработка других материалов является
недопустимой или в особых случаях может
производиться после консультации с
производителем станка.
Запрещается обрабатывать магний высокая опасность возгорания!
Применение по назначению включает в себя
также соблюдение инструкций по эксплуатации и
техническому обслуживанию, предоставленных
изготовителем.
Станок разрешается обслуживать лицам,
которые ознакомлены с его работой и
техническим обслуживанием и предупреждены о
возможных опасностях.
Необходимо соблюдать также установленный
законом возраст.
Наряду с указаниями по технике безопасности,
содержащимися в инструкции по эксплуатации, и
особыми предписаниями Вашей страны
необходимо принимать во внимание
общепринятые технические правила
работы на
метало- и деревообрабатывающих станках.
Каждое отклоняющееся от этих правил
использование рассматривается как
неправильное применение и изготовитель не
несет ответственности за повреждения,
происшедшие в результате этого.
Ответственность несет только пользователь.
1
Page 2
инструкция по эксплуатации станка JET мод. JDP-10M /JDP-13M.
3.2 Общие указания по технике безопасности
Метало- и деревообрабатывающие станки при
неквалифицированном обращении представляют
определенную опасность. Поэтому для
безопасной работы необходимо соблюдение
имеющихся предписаний по технике
безопасности и нижеследующих указаний.
Прочитайте и изучите полностью инструкцию по
эксплуатации, прежде чем Вы начнете монтаж
станка и работу на нем.
Храните инструкцию по эксплуатации,
защищая
ее от грязи и влаги, рядом со станком и
передавайте ее дальше новому владельцу
станка.
На станке не разрешается проводить какие-либо
изменения, дополнения и перестроения.
Ежедневно перед включением станка проверяйте
безупречную работу и наличие необходимых
защитных приспособлений.
Необходимо сообщать об обнаруженных
недостатках на станке или защитных
приспособлениях и устранять
их с привлечением
уполномоченных для этого работников.
В таких случаях не проводите на станке никаких
работ, обезопасьте станок посредством
отключения сетевого штекера.
Для защиты длинных волос необходимо
надевать головной убор или косынку.
Работайте в плотно прилегающей одежде.
Снимайте украшения, кольца и наручные часы.
Носите защитную обувь, ни в коем случае
не
работайте прогулочной обуви.
Используйте средства индивидуальной защиты,
предписанные для работы согласно инструкций.
При работе на станке не надевать перчатки.
При работе надевайте защитные очки.
Станок должен быть установлен так, чтобы было
достаточно места для его обслуживания и
подачи заготовок.
Следите за хорошим освещением.
Следите за тем, чтобы станок устойчиво
стоял
на твердом и ровном основании.
Следите за тем, чтобы электрическая проводка
не мешала рабочему процессу и чтобы об нее
нельзя было споткнуться.
Содержите рабочее место свободным от
мешающих заготовок и прочих предметов.
Никогда не пытайтесь схватиться за подвижные
элементы станка во время его работы.
Будьте внимательны и сконцентрированы.
Серьезно относитесь
к работе.
Никогда не работайте на станке под
воздействием психотропных средств, таких как
алкоголь и наркотики. Принимайте во внимание,
что медикаменты также могут оказывать вредное
воздействие на Ваше состояние.
Удаляйте детей и посторонних лиц с рабочего
места.
Не оставляйте без присмотра работающий
станок.
Перед уходом с рабочего места отключите
станок.
Не используйте станок поблизости от мест
хранения горючих жидкостей и газов.
Принимайте во внимание возможности
сообщения о пожаре и борьбе с огнем, например
с помощью расположенных на пожарных щитах
огнетушителей.
Не применяйте станок во влажных помещениях и
не подвергайте его воздействию дождя.
Перед обработкой удалите из заготовок гвозди,
стружку и другие
инородные предметы.
Используйте для работы только правильно
заточенные инструменты.
Обрабатывайте только заготовки, которые
надежно лежат на столе.
Никогда не эксплуатируйте станок с открытым
защитным экраном и кожухом ременной
передачи.
Перед началом работы выньте из патрона ключ
и уберите прочие инструменты.
Удаляйте стружку и заготовки только при
остановленном станке.
Не становитесь
на станок.
Работы на электрическом оборудовании станка
разрешается проводить только
квалифицированным электрикам.
Немедленно заменяйте поврежденный сетевой
кабель.
Работы по переоснащению, регулировке и
очистке станка производить только при полной
остановке станка и при вытащенном сетевом
штекере.
Page 3
инструкция по эксплуатации сверлильного станка JDP-10M, JDP-13M.
Сохраняйте безопасное расстояние между
Вашими пальцами и вращающимся сверлом,
следите, чтобы Ваши руки или заготовка не
соскользнули.
Обезопасьте заготовку от прокручивания вместе
со сверлом.
Используйте зажимы, тиски или иные
вспомогательные устройства для фиксирования
заготовки.
Никогда не пытайтесь удержать заготовку только
руками.
Всегда, когда это только возможно, упирайте
заготовку в стойку, чтобы
предотвратить ее
прокручивание.
Если заготовка для этого слишком короткая, или
стол был наклонен, прочно зажмите заготовку на
столе.
Используйте пазы в столе или устанавливаемые
упоры и прижимы.
Всегда прикручивайте тиски к столу.
Никогда не работайте на весу (свободно
удерживаемая заготовка без опоры о стол),
кроме полировочных работ.
Проверяйте надлежащее крепление
сверлильной головки и сверлильного стола,
прежде чем начать работу.
Не производите регулировки сверлильной
головки или сверлильного стола, когда станок
работает.
Если центр тяжести заготовки расположен за
пределами стола, прочно закрепите заготовку на
столе или используйте роликовый упор.
Не используйте проволочные щетки, фрезы,
режущие диски и шлифовальные диски на этом
станке.
Внимание
, летящие элементы при установке
возвратной пружины. Точно следуйте указаниям
в разделе 7.5.
3.3 Остаточные опасности
Даже при использовании станка в соответствии с
инструкциями имеются следующие остаточные
опасности:
Опасность травмы вследствие вращающегося
сверла.
4. Спецификация станка
4.1 Технические характеристики
JDP-10M
Максимальный вылет .................................. 127 мм
Рабочий ход шпинделя .................................. 60 мм
Присоединение шпинделя ...................... MK-2/B16
Патрон ............................................................. 16 мм
Диаметр стойки ........................ ................... 59,5 мм
Размеры стола ................................... 210 x 195 мм
Общая высота ............................... ............... 840 мм
Число скоростей ................................................... 12
Диапазон оборотов ................... 210 – 2580 об/мин
Масса станка .................... ............................ .... 43 кг
Сетевое питание .................... 230В
~1/N/PE 50 Гц
Отдаваемая мощность ....... 0,25 кВт (0.33 л.с.) S1
Рабочий ток ................................... .................. 2,5 A
Сечение силового кабеля (H07RN-F) ........ 3x1 мм²
Устройство защиты ........................................... 10A
JDP-13M
Максимальный вылет .................................. 165 мм
Рабочий ход шпинделя .................................. 80 мм
Присоединение шпинделя ...................... MK-2/B16
Патрон ............................................................. 16 мм
Диаметр стойки ........................ ...................... 73 мм
Размеры стола ................................... 270 x 270 мм
Общая высота ............................... ............. 1000 мм
Число скоростей ................................................... 12
Диапазон оборотов ................... 210 – 2580 об/мин
Масса станка .................... ............................ .... 63 кг
Сетевое питание
.................... 230В ~1/N/PE 50 Гц
Отдаваемая мощность ......... 0,39 кВт (0.5 л.с.) S1
Рабочий ток .............................. ................. ...... 2,5 A
Сечение силового кабеля (H07RN-F) ........ 3x1 мм²
Устройство защиты ........................................... 10A
4.2 Уровень шума
Уровень мощности звука (согласно EN 11202):
Холостой ход ................................... ....... 69,6 дБ(A)
Обработка .................................................. 79 дБ(A)
Приведенные значения относятся к уровню
испускания шума и не являются необходимым
уровнем для безопасной работы.
Эта информация пригодна для того, чтобы дать
возможность
пользователю станка лучше
оценить подвержение опасности и возможные
риски.
Опасность из-за шума и пыли.
Обязательно надевать средства индивидуальной
защиты, такие как защитные очки и наушники.
Использовать вытяжную установку
!
Опасность поражения электрическим током при
неправильной прокладке кабеля.
Page 4
инструкция по эксплуатации станка JET мод. JDP-10M /JDP-13M.
4.3 Объем поставки
Опорная плита станка
Стойка и направляющая стола
Сверлильная головка
Сверлильный стол
Зажимная ручка направляющей стола
Рукоятка направляющей стола
3 рычага подачи
Быстрозажимной сверлильный патрон 0-16мм
Патрон шпинделя MK-2 / B16
Защитный экран
Пробойный клин
Инструмент для обслуживания
Принадлежности для монтажа
Инструкция по эксплуатации
Список запасных частей
5. Транспортировка и пуск в эксплуатацию
5.1. Транспортировка и установка
Установка станков должна производиться в
закрытых помещениях, при этом являются
вполне достаточными условия обычной
мастерской.
Рис. 1
Прикрутите зажимную ручку (A, Рис. 2) к цапфе
стола (B, Рис. 2).
Поверхность, на которой устанавливается
станок, должна быть достаточно ровной и
способной выдерживать нагрузки.
При необходимости станок можно жестко
закрепить на устанавливаемой поверхности.
По соображениям упаковки станок поставляется
не полностью смонтированным.
5.2 Монтаж
Если
Вы при распаковке обнаружили
повреждения вследствие транспортировки,
немедленно сообщите об этом Вашему
продавцу, не запускайте станок в работу!
Утилизируйте, пожалуйста, упаковку в
соответствии с требованиями охраны
окружающей среды.
Удаляйте защитную транспортную смазку с
помощью мягких растворителей.

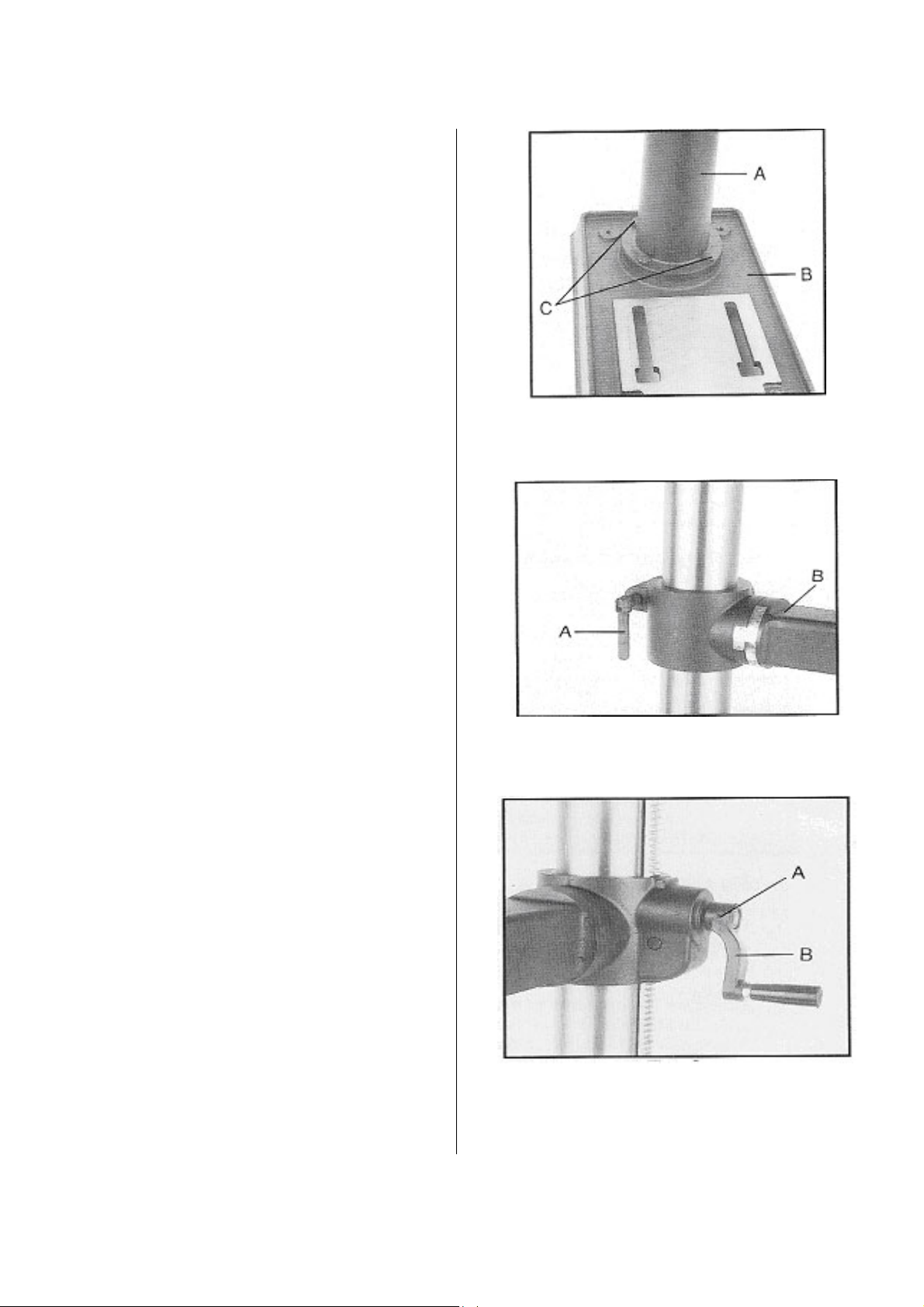

Закрепите стойку (A, Рис. 1) на опорной плите
станка (B, Рис. 1); хорошо затяните 4
шестигранных винта (C, Рис. 1).
Рис. 2
Наденьте коленчатую рукоятку стола (B, Рис. 3)
на цапфу.
Рис. 3
Установите резьбовой штифт (A, Рис. 3)
напротив уплощения цапфы и плотно затяните
его.
Page 5
инструкция по эксплуатации сверлильного станка JDP-10M, JDP-13M.
Установите сверлильный стол и зафиксируйте
его.
Установите сверлильную головку.
Внимание: Сверлильная головка тяжелая!
Будьте осторожны и попросите кого-нибудь
помочь Вам.
Выровняйте сверлильную головку, чтобы она
проходила параллельно опорной плите станка.

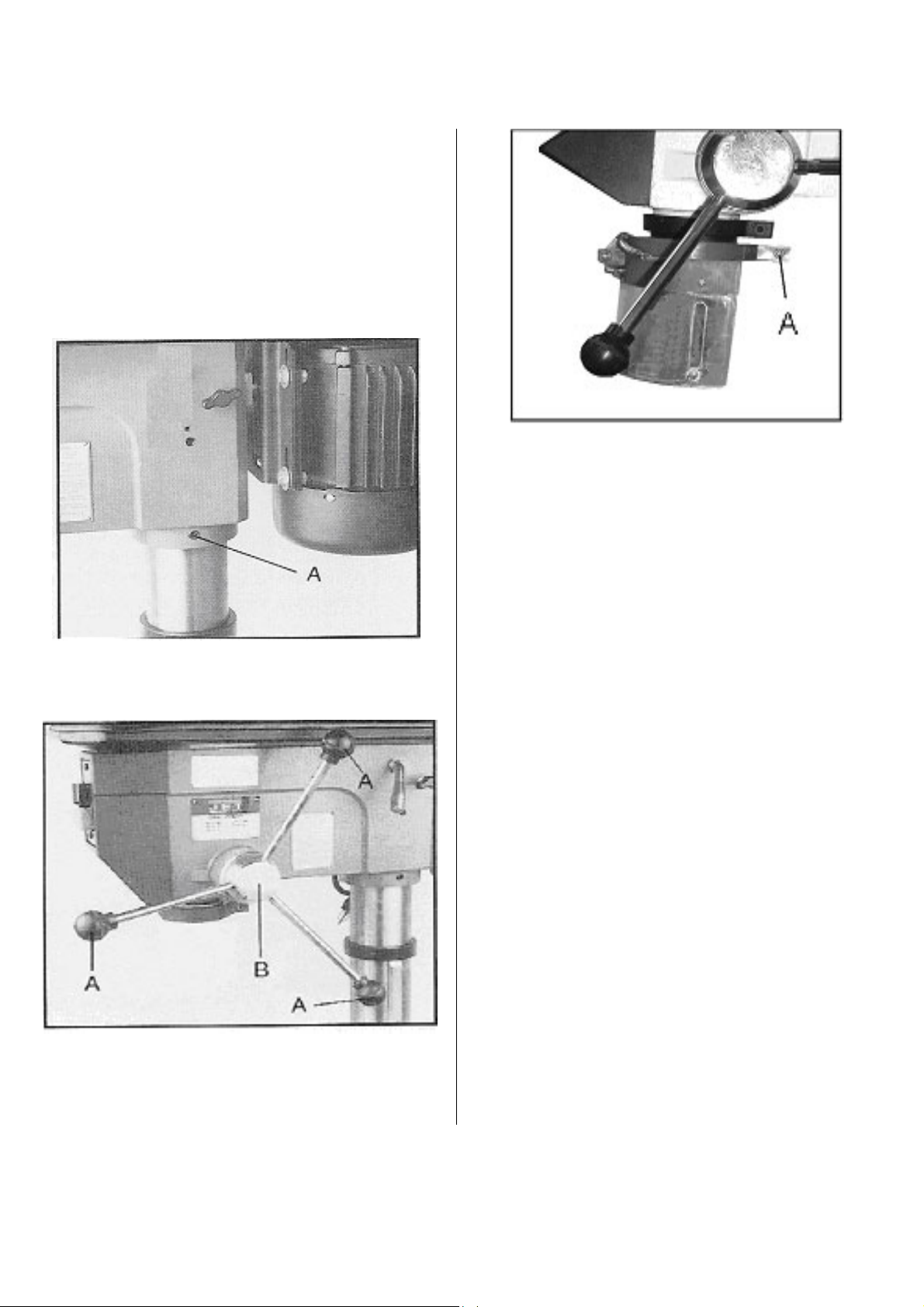

Затяните 2 резьбовых штифта (A, Рис. 4).
Рис. 4
Установите 3 рукоятки подачи (A, Рис. 5) на
ступице (B, Рис. 5).
Рис. 6
Вращая рукоятку, опустите сверлильный стол на
20 мм под шпинделем и зафиксируйте его.
Положите на стол кусок ненужного дерева.
Очистите тканью пиноль шпинделя, посадочные
места патрона шпинделя и сверлильного
патрона.
Важно: Эти три элемента не должны содержать
остатков смазки, в ином случае патрон может
вывалиться.
Наденьте сверлильный патрон на патрон
шпинделя.
Откройте патрон на максимальный диаметр.
Рис. 5
Установите защитное устройство патрона перед
установкой патрона.
Затяните зажимный винт (A, Рис. 6).
Вставьте патрон в конус шпинделя.
Вращайте патрон, пока он не зафиксируется в
шпинделе.
Опустите патрон почти до куска дерева на столе.
Патрон должен прочно удерживаться в
шпинделе (см. Рис. 7).
Page 6
инструкция по эксплуатации станка JET мод. JDP-10M /JDP-13M.
Выберите силу сверления, чтобы обеспечить
непрерывное сверление.
Слишком малая мощность сверления приводит к
преждевременному износу сверла и нагреву
заготовки, при слишком большой мощности
мотор может застопориться, а сверло сломаться.
Рис. 7
5.3 Подключение к электрической сети
Подсоединение к сети со стороны клиента, а
также применяемые силовые кабели должны
соответствовать предписаниям. Напряжение и
частота тока в сети должны соответствовать
параметрам, указанным на фирменной табличке
станка.
Установленное изготовителем защитное
устройство должно быть рассчитано на 10 А.
Применяйте для подсоединения только провод с
обозначением H07RN-F.
Подключение
и ремонт электрического
оборудования разрешается проводить только
квалифицированным электрикам.
5.4 Пуск в эксплуатацию
Станок включается посредством нажатия
зеленого выключателя: С помощью красного
выключателя производится остановка станка.
6. Работа станка
Установите высоту стола и упор глубины
сверления так, чтобы избежать сверления стола.
Кусок ненужного дерева предохраняет в качестве
подкладки как стол, так
и сверло.
Обезопасьте заготовку от прокручивания вместе
со сверлом. Закрепите ее на столе или
установите в тиски.
Рекомендации по числу оборотов для
10 мм
сверла из быстрорежущей стали Р6М5.
Дерево: ....................................... 2000 об/мин
Пластмасса: ................................ 1500 об/мин
Алюминий: .................................. 1500 об/мин
Латунь: .................... .................... 1500 об/мин
Чугун: .......................................... 1000 об/мин
Сталь (Cталь 15): ......................... 800 об/мин
Сталь (Cталь 45): ......................... 600 об/мин
Нержавеющая сталь: ................... 300 об/мин
Общее правило:
Чем меньше диаметр сверла, тем выше число
оборотов.
Для дерева необходимо большее число
оборотов
, чем для металла.
Сверлите металл на более низких оборотах, при
необходимости используйте специальное масло.
Внимание:
Сохраняйте безопасное расстояние между
Вашими пальцами и вращающимся сверлом,
следите, чтобы Ваши руки или заготовка не
соскользнули.
Удалять стружку и заготовки только при
остановленном станке.
Никогда не эксплуатируйте станок с открытым
защитным экраном и кожухом
ременной
передачи.
Всегда прикручивайте тиски к столу.
Никогда не работайте на весу (свободно
удерживаемая заготовка без опоры о стол),
кроме полировочных работ.
При работе с длинными заготовками используйте
роликовый упор.
Не используйте инструменты с проволочными
щетками, фрезы, режущие диски и
шлифовальные диски на этом станке.
Запрещается обрабатывать магний высокая опасность
возгорания!
Page 7
инструкция по эксплуатации сверлильного станка JDP-10M, JDP-13M.
7. Работы по наладке и регулировке
Перед работами по наладке и регулировке
станок должен быть предохранен от
непроизвольного включения.
Вытащите сетевой штекер!
7.1 Смена патрона
Отключите станок от электросети, вытащив
сетевой штекер.
Опустите пиноль шпинделя.
Вращайте шпиндель, пока пазы шпинделя не
будут на одной прямой с пазами патрона.

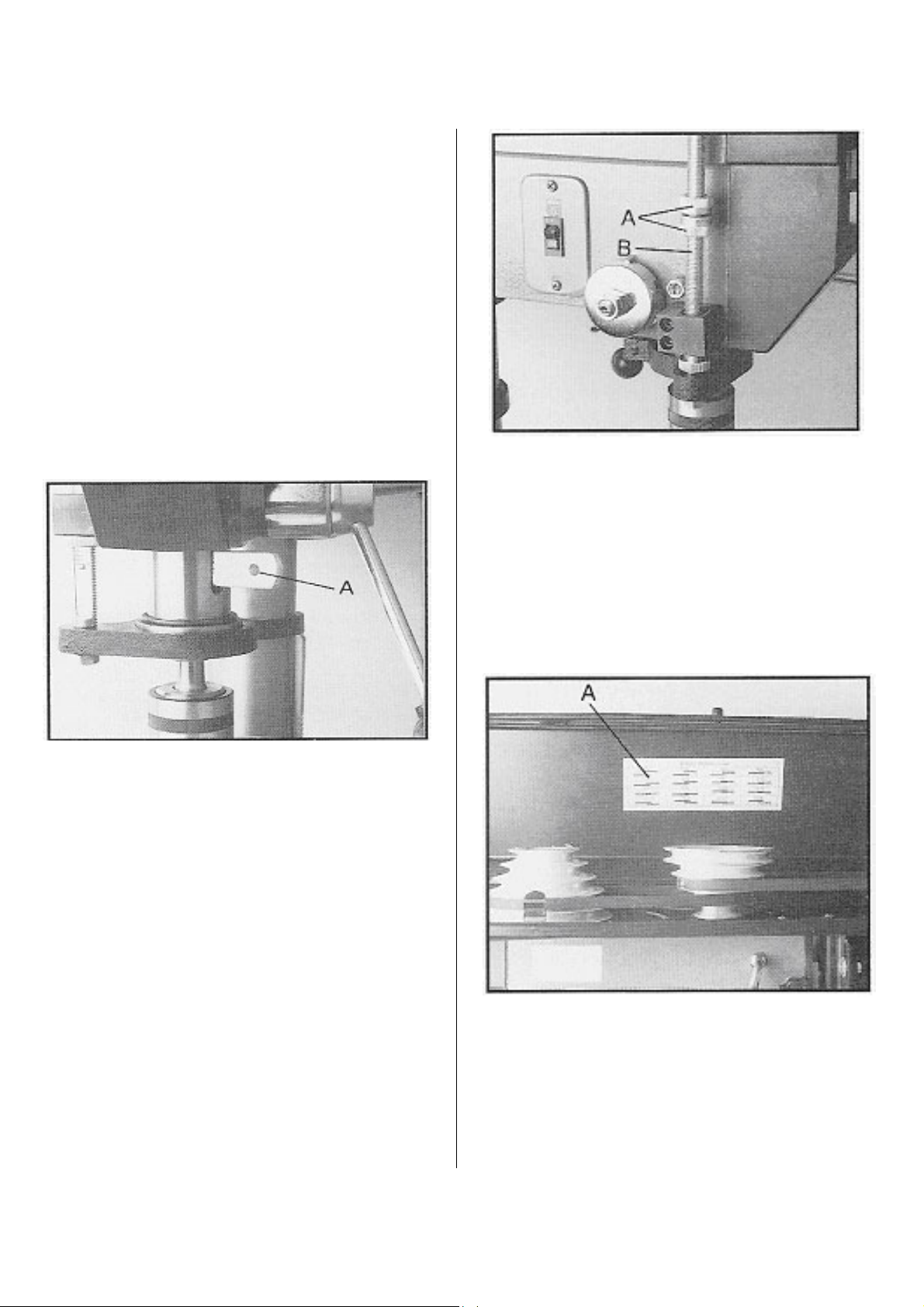

Вставьте пробойный клин (A,
Рис. 8) в щель и
слегка ударьте по нему молотком. Поймайте
выбитый патрон рукой или дайте ему упасть на
сверлильный стол.
Рис. 8
7.2 Регулировка упора глубины сверления
Для сверления нескольких отверстий одинаковой
глубины используйте упор глубины сверления.
Рис. 9
Сверло остановится на этой глубине.
7.3 Смена числа оборотов
Открутите предохранительный винт и откройте
кожух ремня.
Схема установки ремней в соответствии с
числом оборотов (A, Рис. 10) находится на
внутренней стороне кожуха.
При выборе числа оборотов руководствуйтесь
этой схемой.
Опустите шпиндель с зажатым сверлом на
необходимую глубину сверления.
Установите регулировочные гайки (A, Рис. 9)
упора глубины сверления (B, Рис. 9) на блок
упора.
Рис. 10
Произведите смену числа оборотов:
Отключите станок от электросети, вытащив
сетевой штекер.

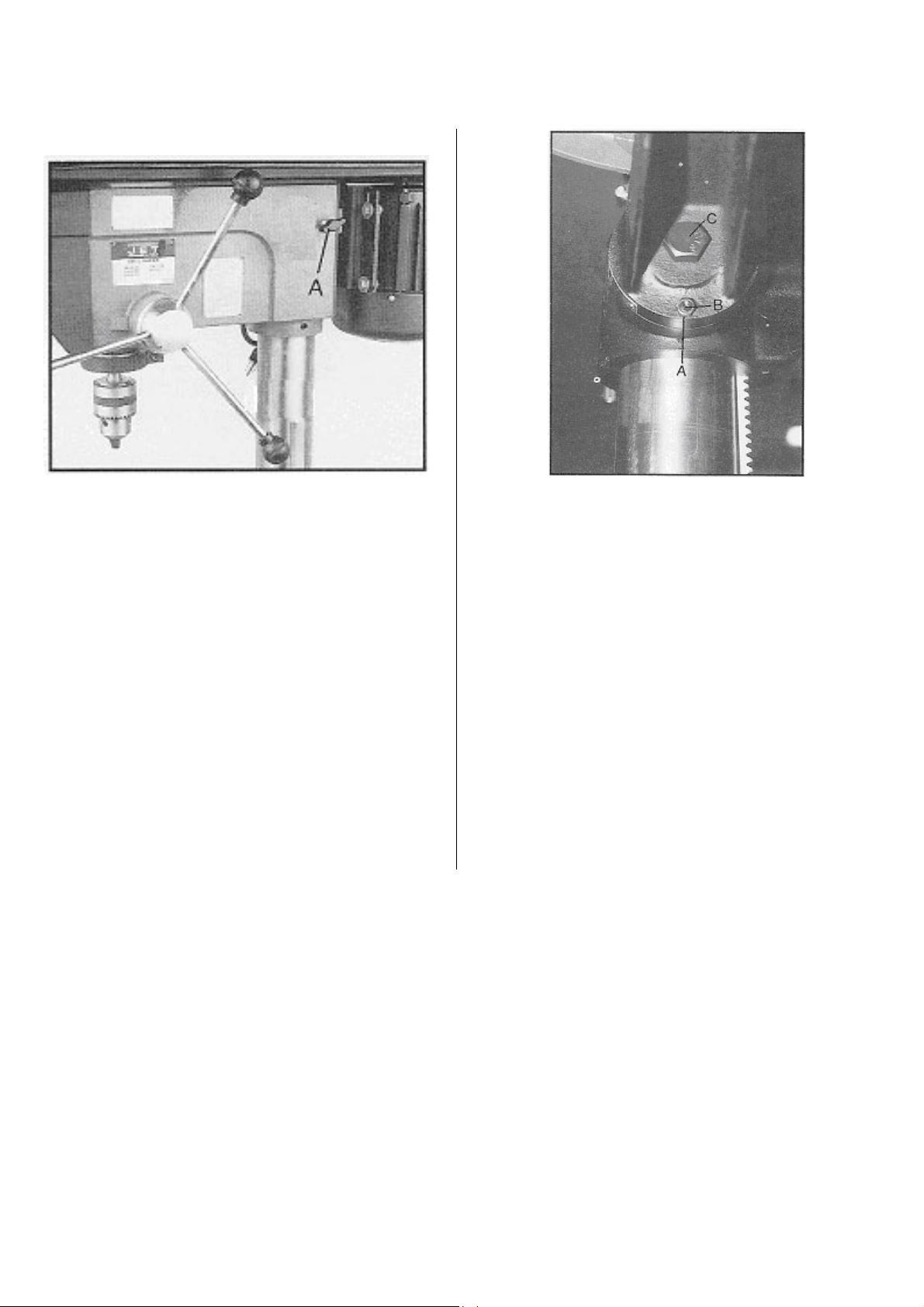

С двух сторон ослабьте зажим подвески мотора
(A, Рис. 11).
Page 8
инструкция по эксплуатации станка JET мод. JDP-10M /JDP-13M.
Рис. 11
Ослабьте ремень.
Поменяйте положение ремня в соответствии со
схемой.
Натяните ремень и зафиксируйте с двух сторон
подвеску мотора (A, Рис. 11).
Необходимое натяжение ремня достигается,
когда при нажатии большим пальцем середина
ремня прогибается на 10 мм.
Закройте кожух ремня и зафиксируйте его
предохранительным винтом.
7.4 Перемещение стола
Отключите станок от электросети, вытащив
сетевой
штекер.
Сначала снимите поворотный болт (B, Рис. 12),
вращая гайку (A, Рис. 12) по часовой стрелке.
Рис. 12
Открутите шестигранный винт (C, Рис. 12), чтобы
изменить положение стола. Внимание:
Лишь слегка ослабьте шестигранный винт, в
ином случае может упасть весь модуль стола.
Снова затяните шестигранный винт.
Поворотный винт вставляется только при
горизонтальном положении стола и должен
использоваться только в этом положении.
7.5 Регулировка возвратной пружины
Отключите станок от электросети, вытащив
сетевой штекер.
Возвратная пружина стержня отрегулирована на
заводе-производителе.
Если необходима дополнительная регулировка,
действуйте следующим образом.
Открутите гайки Muttern (A, Рис. 13) на 6 мм.
Page 9
инструкция по эксплуатации сверлильного станка JDP-10M, JDP-13M.
9. Устранение неисправностей
Мотор не работает
*Нет токаПроверить соединительные провода и
предохранитель.
*Дефект мотора, выключателя или кабеля вызвать электрика.
Выпадает сверлильный патрон
*Загрязнения или смазка на патроне контактные поверхности шпинделя и патрона
должны быть чистыми от смазки.
Сильные вибрации станка
*Недостаточное натяжение
ремня -
проконтролировать натяжение ремня.
Рис. 13

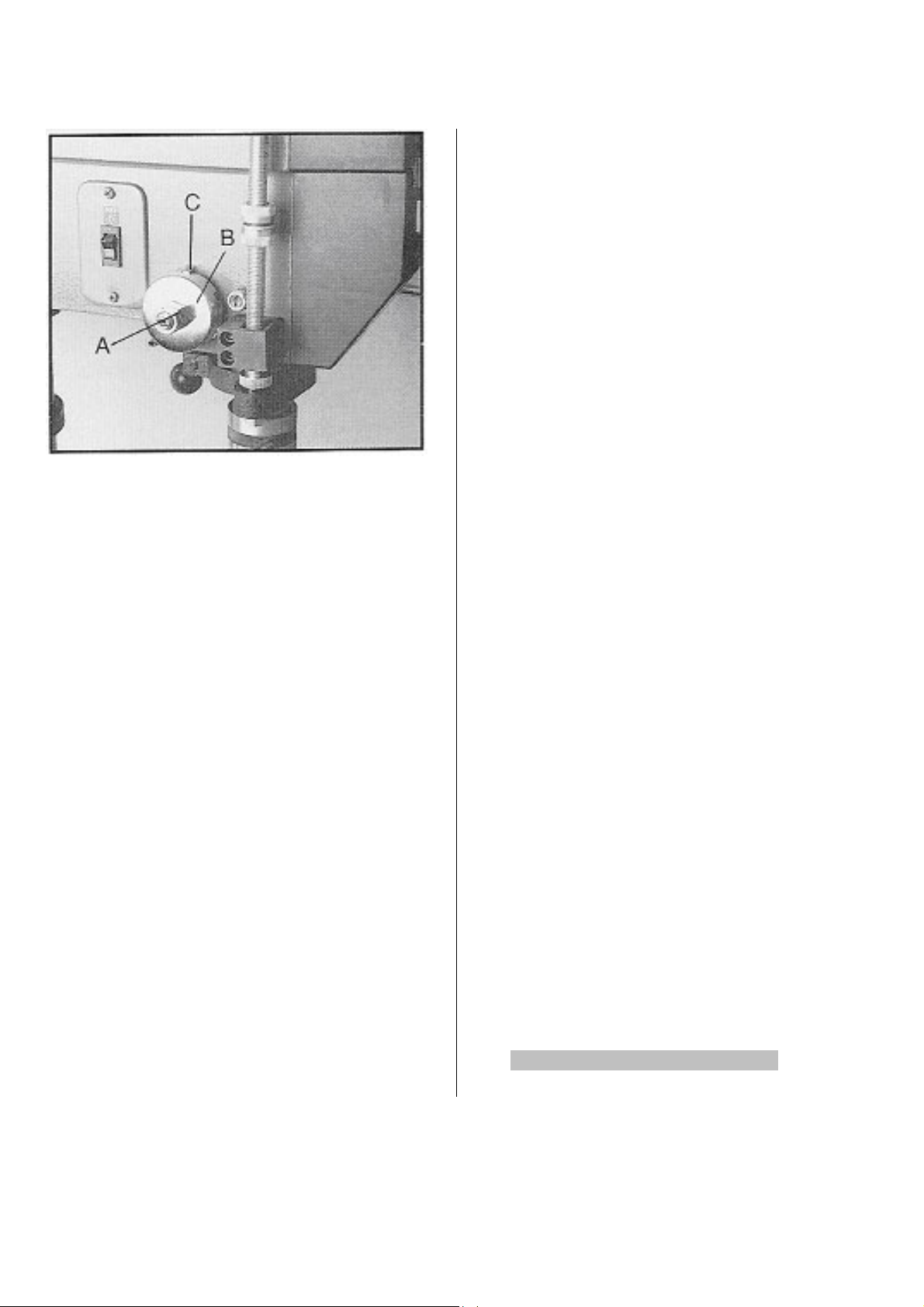

Прочно удерживайте кожух пружины (B, Рис. 13).
Для повышения силы пружины осторожно
сдвиньте кожух пружины и поверните его против
часовой стрелки, пока он снова не
зафиксируется (C, Рис. 13).
Снова затяните гайки (A, Рис. 13) и установите
более значительный вращающий момент. Гайки
должны иметь зазор по отношению к кожуху
пружины.
8. Контроль и техническое обслуживание
Общие
указания
Перед работами по техническому обслуживанию
и очистке станок должен быть предохранен от
непроизвольного включения.
Вытащите сетевой штекер!
Регулярно смазывайте небольшим количеством
смазочного вещества.
-Клиновидный вал привода шпинделя
-Зубцы стержня шпинделя
Производите очистку станка через равномерные
отрезки времени.
Немедленно заменяйте поврежденные защитные
устройства.
Подключение и ремонт электрического
оборудования разрешается
проводить только
квалифицированным электрикам.
* Пиноль шпинделя сухая смазать пиноль шпинделя.
*Разболталась шайба ремня шпинделя затянуть гайку шпинделя.
*Разболталась шайба ремня мотора затянуть резьбовой штифт.
*Износилось сверло заточить сверло.
Накаляется сверло
*Выбрано неверное число оборотов уменьшить число оборотов.
*Сверло забилось стружкой чаще извлекать сверло.
*Износилось сверло заточить сверло
.
*Слишком мала мощность сверления повысить мощность сверления.
Скошено высверливаемое отверстие
*Несимметричная заточка сверла правильно заточить сверло.
*Смещен центр отверстия использовать центрирующее сверло.
*Погнуто сверло вставить новое сверло.
*Неверно затянуто сверло по-новому затянуть сверло.
10. Поставляемые принадлежности
Смотрите прайс-лист компании JET.
Loading...
