GH-1440W-3/DRO
Токарно-винторезный
станок
Язык: RUS
Паспорт станка
JPW Tools AG, Tämperlistrasse 5, CH-8117 Fällanden, Switzerland
Импортер и эксклюзивный дистрибьютор в РФ:
Санкт-Петербург, ул. Софийская д.14, тел.: +7 (812) 334-33-28
Представительство в Москве: ООО «ИТА-СПб»
Москва, Переведеновский переулок, д. 17, тел.: +7 (495) 660-38-83
8-800-555-91-82 бесплатный звонок по России
Официальный вебсайт: www.jettools.ru Эл. Почта: neo@jettools.ru
Made in Taiwan /Сделано в Тайване
www.jettools.com
ООО «ИТА-СПб»
321840T, 50000720T
Декабрь-2016
1
инструкция по эксплуатации станка JET мод. GH-1440W-3/DRO
Декларация о соответствии ЕС
Изделие: Токарный станок по металлу
GH-1440W-3, GH-1440W-3 DRO
Артикул: 321840T, 50000720T
Торговая марка: JET
Изготовитель:
Компания JPW (Tool) AG, ул. Темперлиштрассе 5, CH-81 17 Фелланден, Швейцария
Настоящим мы заявляем под свою полную ответственность,
что данный продукт соответствует нормативным требованиям:
*2006/42/EC Директива о механическом оборудовании
*2004/108/EC Директива по электромагнитной совместимости
*2006/95/EC Директива ЕС по низковольтному электрооборудованию
* 2011/65/EC Директива ЕС по ограничению использования опасных веществ
проект выполнен в соответствии со стандартами
** EN 13898, EN 60204-1, EN 50370-1, EN 50370-2
Техническую документацию составил Хансйорг Бруннер, отдел управления продукцией
24 Февраля 2014 Эдуард Шарер, Генеральный директор
Компания JPW (Tool) AG, ул. Темперлиштрассе 5, CH-81 17 Фелланден, Швейцария
2
инструкция по эксплуатации станка JET мод. GH-1440W-3/DRO
Инструкция по эксплуатации токарно-винторезного станка GH-1440W-3/DRO
Уважаемый покупатель, большое спасибо за доверие, которое Вы оказали нам, купив наш новый
станок серии JET. Эта инструкция разработана для владельцев и обслуживающего персонала
токарно-винторезного станка для обработки металлов модели GH-1440W-3/DRO с целью
обеспечения надежного пуска в работу и эксплуатации станка, а также его технического
обслуживания. Обратите, пожалуйста, внимание на информацию этой инструкции по
эксплуатации и прилагаемых документов. Полностью прочитайте эту инструкцию, особенно
указания по технике безопасности, прежде чем Вы смонтируете станок, запустите его в
эксплуатацию или будете проводить работы по техническому обслуживанию. Для достижения
максимального срока службы и производительности Вашего станка тщательно следуйте,
пожалуйста, нашим указаниям.
1. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА JET
Компания JET стремится к тому, чтобы ее
продукты отвечали высоким требованиям
клиентов по качеству и стойкости.
JET гарантирует первому владельцу, что
каждый продукт не имеет дефектов материа-
лов и дефектов обработки, а именно:
2 ГОДА ГАРАНТИИ JET В СООТВЕТСТВИИ
С НИЖЕПЕРЕЧИСЛЕННЫМИ ГАРАНТИЙНЫМИ ОБЯЗАТЕЛЬСТВАМИ.
1.1 Гарантийный срок 2 (два) года со дня продажи. Днем продажи является дата оформле-
ния товарно-транспортных документов и/или
дата заполнения Гарантийного талона.
1.2 Гарантийный, а так же негарантийный и
послегарантийный ремонт производится только в сервисных центрах, указанных в гарантийном талоне, или авторизованных сервис-
ных центрах.
1.3 После полной выработки ресурса обору-
дования рекомендуется сдать его в сервисцентр для последующей утилизации.
1.4 Гарантия распространяется только на
производственные дефекты, выявленные в
процессе эксплуатации оборудования в пери-
од гарантийного срока.
1.5 В гарантийный ремонт принимается оборудование при обязательном наличии правильно оформленных документов: гарантий-
ного талона, согласованного с сервис-
центром образца с указанием заводского номера, даты продажи, штампом торговой организации и подписью покупателя, а так же при
наличии кассового чека, свидетельствующего
о покупке.
1.6 Гарантия не распространяется на:
- сменные принадлежности (аксессуары),
например: сверла, буры; сверлильные и токарные патроны всех типов и кулачки и цанги
к ним; подошвы шлифовальных машин и т.п.
(см. список сменных принадлежностей (аксес-
суаров) JET);
- быстроизнашиваемые детали, например:
угольные щетки, приводные ремни, защитные
кожухи, направляющие и подающие резиновые ролики, подшипники, зубчатые ремни и
колеса и прочее (см. инструкцию по оценке
гарантийности и ремонта оборудования JET).
Замена их является платной услугой;
- оборудование JET со стертым полностью
или частично заводским номером;
- шнуры питания, в случае поврежденной изоляции замена шнура питания обязательна.
1.7 Гарантийный ремонт не осуществляется в
следующих случаях:
- при использовании оборудования не по
назначению, указанному в инструкции по экс-
плуатации;
- при механических повреждениях оборудования;
при возникновении недостатков из-за дей-
ствий третьих лиц, обстоятельств непреодолимой силы, а так же неблагоприятных атмо-
сферных или иных внешних воздействий на
оборудование, таких как дождь, снег повышенная влажность, нагрев, агрессивные сре-
ды и др.;
- при естественном износе оборудования
(полная выработка ресурса, сильное внутрен-
нее или внешнее загрязнение, ржавчина);
- при возникновении повреждений из-за несо-
блюдения предусмотренных инструкцией
условий эксплуатации (см. главу «Техника
безопасности»);
- при порче оборудования из-за скачков
напряжения в электросети;
- при попадании в оборудование посторонних
предметов, например песка, камней, насекомых, материалов или веществ, не являющихся отходами, сопровождающими применение
по назначению;
- при повреждения оборудования вследствие
несоблюдения правил хранения, указанных в
инструкции;
3
инструкция по эксплуатации станка JET мод. GH-1440W-3/DRO
- после попыток самостоятельного вскрытия,
ремонта, внесения конструктивных изменений, несоблюдения правил смазки оборудо-
вания;
- при повреждении оборудования из-за
небрежной транспортировки. Оборудование
должно перевозиться в собранном виде в
упаковке, предотвращающей механические
или иные повреждения и защищающей от неблагоприятного воздействия окружающей
среды.
1.8 Гарантийный ремонт частично или полно-
стью разобранного оборудования исключен.
1.9 Профилактическое обслуживание оборудования, например: чистка, промывка, смазка,
в период гарантийного срока является плат-
ной услугой.
1.10 Настройка, регулировка, наладка и
техническое обслуживание оборудования
осуществляются покупателем.
1.12 По окончании срока службы рекомендуется обратиться в сервисный центр для про-
филактического осмотра оборудования.
Эта гарантия не распространяется на те дефекты, которые вызваны прямыми или косвенными нарушениями, невнимательностью,
случайными повреждениями, неквалифицированным ремонтом, недостаточным техническим обслуживанием, а также естественным
износом.
Гарантия JET начинается с даты продажи
первому покупателю.
JET возвращает отремонтированный продукт
или производит его замену бесплатно. Если
будет установлено, что дефект отсутствует
или его причины не входят в объем гарантии
JET, то клиент сам несет расходы за хранение
и обратную пересылку продукта.
JЕТ оставляет за собой право на изменение
деталей и принадлежностей, если это будет
признано целесообразным.
2. Безопасность
2.1 Применение согласно предписанию
Этот токарный станок предназначен исключи-
тельно для токарной обработки и сверления
металлов и полимерных материалов, подда-
ющихся обработке резанием.
Обработка других материалов является недопустимой или в особых случаях может производиться после консультации с производите-
лем станка.
Никогда не производите резание магния –
высокая опасность пожара!
Применение по назначению включает в себя
также соблюдение инструкций по эксплуатации и техническому обслуживанию, предо-
ставленных изготовителем.
Станок разрешается обслуживать лицам, которые ознакомлены с его работой и техническим обслуживанием и предупреждены о воз-
можных опасностях.
Необходимо соблюдать также установленный
законом возраст работающего.
Наряду с указаниями по технике безопасности, содержащимися в инструкции по эксплуатации, и особыми предписаниями Вашей
страны необходимо принимать во внимание
общепринятые технические правила работы
на металлообрабатывающих станках.
Каждое нарушение этих правил рассматрива-
ется как неправильное применение и изготовитель не несет ответственности за повреждения, происшедшие в результате этого.
Ответственность несет только пользователь.
2.2 Общие указания по технике безопасности
Металлообрабатывающие станки при неквалифицированном обращении представляют
определенную опасность.
Поэтому для безопасной работы необходимо
соблюдение имеющихся предписаний по технике безопасности и нижеследующих указа-
ний.
Прочитайте и изучите полностью инструкцию
по эксплуатации, прежде чем Вы начнете
монтаж станка и работу на нем.
Храните инструкцию по эксплуатации, защищая ее от грязи и влаги, рядом со станком и
передавайте ее дальше новому владельцу
станка.
На станке не разрешается проводить какиелибо изменения, дополнения и перестроения
Ежедневно перед включением станка проверяйте безупречную работу и наличие необхо-
димых защитных приспособлений.
Необходимо сообщать об обнаруженных
нарушениях защитных приспособлений и
устранять их с привлечением уполномочен-
ных для этого работников.
В таких случаях не проводите на станке никаких работ, обезопасьте станок посредством
вытягивания сетевого штекера.
Для защиты длинных волос необходимо
надевать головной убор или косынку.
Работайте в плотно прилегающей одежде.
Снимайте украшения, кольца и наручные часы.
Носите защитную обувь, ни в коем случае не
работайте в прогулочной обуви.
Используйте средства индивидуальной защиты, предписанные для работы согласно ин-
струкции.
При работе на станке не надевать перчатки.
При работе надевать защитные очки.
4
инструкция по эксплуатации станка JET мод. GH-1440W-3/DRO
Станок должен быть установлен так, чтобы
было достаточно места для его обслуживания
и подачи заготовок.
Следите за хорошим освещением.
Следите за тем, чтобы станок устойчиво сто-
ял на твердом и ровном основании.
Следите за тем, чтобы электрическая проводка не мешала рабочему процессу и чтобы об
нее нельзя было споткнуться.
Содержите рабочее место свободным от ме-
шающих заготовок и прочих предметов.
Никогда не суйте руки в работающий станок.
Будьте внимательны и сконцентрированы.
Серьезно относитесь к работе.
Никогда не работайте на станке под воздействием психотропных средств, таких как алкоголь и наркотики. Принимайте во внимание,
что медикаменты также могут оказывать
вредное воздействие на Ваше поведение.
Удаляйте детей и посторонних лиц из опасной
зоны.
Не оставляйте без присмотра работающий
станок.
Перед уходом с рабочего места отключите
станок.
Не используйте станок поблизости от мест
хранения горючих жидкостей и газов.
Используйте все возможности сообщения о
пожаре и по борьбе с огнем, например с помощью расположенных на пожарных щитах
огнетушителей.
Не применяйте станок во влажных помещениях
и не подвергайте его воздействию дождя.
Работайте только с хорошо заточенными рез-
цами.
Никогда не работайте при открытой защитной
крышке патрона шпинделя или защитной
крышке ремней и механизмов.
Перед пуском станка уберите ключ токарного
патрона и другие инструменты.
Данные о минимальных и максимальных разме-
рах заготовок должны быть соблюдены.
Стружку и остатки заготовок удаляйте только
при остановленном станке.
Не становитесь на станок.
Работы на электрическом оборудовании станка разрешается проводить только квалифи-
цированным электрикам.
Немедленно заменяйте поврежденный сете-
вой кабель.
Держите Ваши пальцы на достаточном безопасном расстоянии от вращающихся дета-
лей и стружки.
Перед обработкой проверяйте надежность
зажима заготовки.
Не превышайте диапазон зажима токарного
патрона.
Зажимайте с одной стороны только короткие
заготовки.
Если длина заготовки в три раза больше ее
диаметра, то заготовка должна дополнитель-
но поджиматься центром задней бабки.
Избегайте точения заготовок с малыми диаметрами зажима на больших оборотах вра-
щения.
Избегайте короткой длины зажима.
Заготовка должна плотно прилегать к кулач-
кам патрона.
Ограничение числа оборотов зажимных
средств не должно превышаться.
Нарезание резьбы метчиком, нарезание резьбы резцом и точение заготовок с дисбалансом
производите только на малых числах оборо-
тов вращения.
Прутковые заготовки, выступающие за переднюю бабку должны быть надежно защищены
по всей длине. Большая опасность получения
травмы!
Длинные заготовки поддерживайте с помощью неподвижного люнета. Длинная и тонкая
заготовка при быстром вращении может вне-
запно прогнуться.
Никогда не перемещайте заднюю бабку или пи-
ноль задней бабки во время работы станка.
Удаляйте стружку только при остановленном стан-
ке с помощью подходящих приспособлений.
Не тормозите зажимной патрон или заготовку
руками.
Проводите измерительные и наладочные ра-
боты только при остановленном станке.
Работы по переналадке, регулировке и очистке проводите только при полной остановке
станка и вытащенном сетевом штекере.
2.3 Остаточные опасности
Даже при использовании станка в соответствии с инструкциями имеются следующие
остаточные опасности:
Опасность получения травмы от вращающейся заготовки и зажимного патрона.
Опасность вследствие разлетающихся горячих частей заготовки и стружки.
Подтверждение опасности из-за шума и
стружки.
5
инструкция по эксплуатации станка JET мод. GH-1440W-3/DRO
Обязательно надевать средства индивидуальной защиты, такие как защитные очки и наушники.
Подтверждение опасности поражения электрическим током при неправильной прокладке
кабеля.
3. Спецификация станка
3.1 Технические характеристики
Диаметр обточки:
над станиной .................................. 356 мм
без мостика .................................... 508 мм
над суппортом ................................ 216 мм
Расстояние между центрами ............... 1015 мм
Ширина станины ..................................... 267 мм
Частота вращения, 12 ............ 40–1800 об/мин
Конус шпинделя ........................................ MK-5
Присоединение шпинделя ..... D1-4 (DIN 55029)
Проходное отверстие шпинделя .......... Ø40 мм
Макс. размер инструмента ................. 16х16 мм
Ход поперечного суппорта ..................... 162 мм
Ход верхнего суппорта ............................. 89 мм
Конус пиноли задней бабки ....................... МК-3
Ход пиноли задней бабки ....................... 120 мм
Диаметр пиноли ........................................ 45 мм
Продольная подача, 48 .............. 0,04-0,6 мм/об
Поперечная подача, 48 .......... 0,07-0,345 мм/об
Метрическая резьба, 22 ............... 0,4-7,0 мм/об
Дюймовая резьба, 40............................ 4-56 TPI
Диапазон неподвижного люнета ........ 6 – 95 мм
Диапазон подвижного люнета ........... 6 – 70 мм
Шаг ходового винта .................................... 4 мм
Наибольший вес заготовки:
в патроне......................................................80 кг
между пароном и задней бабкой..............150 кг
с люнетом и задней бабкой......................240 кг
Резервуар для СОЖ ................................... 15 л
Выходная мощность ................ 2,2 кВт/S1 100%
Потребляемая мощность ........ 4,25 кВт/S6 40%
Размеры станка .................. 1873х750х1200 мм
Масса станка ............................................ 995 кг
*Примечание: Спецификация данной
инструкции является общей информацией.
Данные технические характеристики были
актуальны на момент издания руководства по
эксплуатации. Производитель оставляет за
собой право на изменение конструкции и
комплектации оборудования без уведомления
потребителя.
Настройка, регулировка, наладка и
техническое обслуживание оборудования
осуществляются покупателем.
В технических характеристиках станков указаны предельные значения зон обработки, для
оптимального подбора оборудования и уве-
личения сроков эксплуатации выбирайте
станки с запасом.
Станок предназначен для эксплуатации в закрытых помещениях с температурой от 10 до
35⁰С и относительной влажностью не более
80%.
Во избежание преждевременного выхода
электродвигателя станка из строя и увеличения ресурса его работы необходимо: регулярно очищать электродвигатель от стружки и
пыли; контролировать надежность контактов
присоединенных силовых кабелей; контролировать соответствие сечения силового или
удлинительного кабеля.
Обслуживающий персонал должен иметь
соответствующий допуск на эксплуатацию
и проведение работ на оборудовании
оснащенного электродвигателем напряжением питания 380В, 50Гц.
3.2 Уровень шума
Уровень звукового давления (согласно стандарта EN 11202):
Холостой ход при максимальных оборотах
вращения ............................................... 81,5 dB(A)
Приведенные значения относятся к уровню
испускания шума и не являются необходимым
уровнем для безопасной работы.
Они должны дать возможность пользователю
станка лучше оценить подвержение опасности и возможные риски.
3.3 Объем поставки
3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками
4-х кулачковая планшайба Ø200 мм
Планшайба Ø300 мм
4-х позиционный резцедержатель
Неподвижный люнет
Подвижный люнет
Поддон для сбора стружки
Брызговик
Ножной тормоз
Система подвода СОЖ
Лампа местного освещения
Комплект сменных шестерен
2 неподвижных упорных центра МК-3
Переходник МК-5/МК-3
Лимб для нарезания резьбы
Масленка
Инструкция по эксплуатации
Список запасных частей
Сертификат точности
3.4 Описание станка
6
Рис.1
А….Задняя бабка
В….Резьбонарезной винт
С….Вал подачи
D….Механизм подачи
Е….Неподвижный люнет
F….Подвижный люнет
инструкция по эксплуатации станка JET мод. GH-1440W-3/DRO
4. Транспортировка и пуск в эксплуатацию
4.1.Транспортировка и установка
Станок поставляется на поддоне в закрытом
виде.
Для транспортировки используйте обычный
погрузчик или грузоподъемник. Предохраняйте станок при транспортировке от опрокиды-
вания.
Установка станка должна производиться в за-
крытом помещении, при этом являются
вполне достаточными условия обычной ма-
стерской.
4.2 Монтаж
Если Вы при распаковке обнаружили повреждения вследствие транспортировки, немедленно сообщите об этом Вашему продавцу,
не запускайте станок в работу!
Утилизируйте, пожалуйста, упаковку в соот-
ветствии с требованиями охраны окружающей
среды.
Удалите защитную транспортную смазку с
помощью керосина, солярки или мягких рас-
творителей.
Открутите крепежные винты станка на поддоне.
Передвиньте продольный суппорт и заднюю
бабку вправо.
Вставьте 2 достаточно толстых стальных прутка
в 4 отверстия станины станка (А, Рис. 3).
Поднять станок с помощью достаточно проч-
ных ремней для транспортировки.
Рис.2
А….Продольный суппорт
В….Верхний суппорт
С….Поперечный суппорт
D….Четырехпозиционный резцедержатель
Е….Фартук суппорта
ВНИМАНИЕ:
Если Вы приобрели модель станка, оснащенного Устройством Цифровой Индикации (DRO), пожалуйста, воспользуйтесь
инструкцией, которую можно скачать с
нашего сайта или обратитесь к вашему
продавцу.
Рис.3
Внимание: Станок очень тяжелый (995 кг)!
7
инструкция по эксплуатации станка JET мод. GH-1440W-3/DRO
Следите за достаточной грузоподъемностью и рабочим состоянием подъемного
устройства.
Никогда не становитесь под висящим грузом.
Для ровной установки станины станка приме-
няйте уровень.
Точность станка обеспечивается только при
плоской ровной установке.
Рис.3а
ВНИМАНИЕ: В транспортном положении
продольный суппорт станка зафиксирован
винтом! При подготовке станка к работе
необходимо отвернуть фиксирующий винт
(Рис.3а), во избежание повреждения шестерен.
4.3 Подсоединение к электрической сети.
Подключение к сети потребителем, а также
применяемые силовые кабели должны соот-
ветствовать предписаниям. Напряжение в сети и частота должны соответствовать параметрам, указанным на фирменной табличке
станка.
Установленные потребителем защитное
устройство должно быть рассчитано на ток 16
А.
Применяйте соединительные кабели только с
маркировкой HO7RN-F.
Подключение и ремонт электрического оборудования разрешается проводить только ква-
лифицированным электрикам.
Электрическое подсоединение производится к
клеммным колодкам в распределительном
шкафу.
4.4 Первая смазка
Перед пуском в эксплуатацию станка необходимо обеспечить смазкой все предназначен-
ные для этого места, а также довести количе-
ство смазки до соответствующего уровня!
При несоблюдении этого возможны значи-
тельные повреждения станка.
(Смотри систему смазки в разделе 8).
После месячной работы масло в передней
бабке, механизме подачи и фартуке суппорта должно быть заменено.
Резервуар для охлаждающей жидкости необ-
ходимо заполнить охлаждающей эмульсией
(смотри раздел 8.7)
4.5 Пуск в эксплуатацию
Перед пуском станка проверьте зажимные
приспособления и зажим заготовки (смотри раздел 6.2).
Поставьте главный выключатель в распреде-
лительном шкафу в положение ВКЛ.
С помощью рычага включения (А, рис.4) может быть приведен во вращение главный
шпиндель.
Рис.4
Рычаг включения
- вправо и вниз для вращения вперед
- вправо и вверх для вращения назад.
Для остановки станка поставьте рычаг вклю-
чения в нейтральное положение.
Кнопочный выключатель (D, рис.6) применя-
ется для работы шпинделя в толчковом ре-
жиме.
Ножной тормоз отключает все функции станка
и тормозит вращение шпинделя.
Внимание:
Станок остается под напряжением.
Кнопка аварийного отключения (С, рис.6)
останавливает все функции станка.
Внимание:
Станок остается под напряжением. Разблокировка аварийного выключателя производится
8
инструкция по эксплуатации станка JET мод. GH-1440W-3/DRO
посредством его вращения по часовой стрел-
ке.
4.6. Обкатка станка:
Дайте время редуктору для приработки.
В течение первых 6 часов не работайте на
станке со скоростью вращения выше 560
об/мин.
5. Работа станка
Внимание:
Перед работами по наладке и регулировке
станок должен быть предохранен от непроизвольного включения.
Вытащите сетевой штекер и нажмите аварийный выключатель
Проводите измерительные
и наладочные работы только при остановлен-
ном станке.
Перед обработкой проверяйте надежность
зажима заготовки.
Не тормозите зажимной патрон или заготовку
руками.
Держите Ваши пальцы на достаточном безопасном расстоянии от вращающихся дета-
лей и стружки.
Удаляйте стружку только при остановленном
станке с помощью подходящих приспособле-
ний.
Никогда не работайте при открытой защитной
крышке патрона или защитной крышке шесте-
рен коробки передач.
Нарезание резьбы метчиком, нарезание резь-
бы резцом и точение неуравновешенных заготовок производите только на малых числах
оборотов вращения.
При возникновении опасности задействуйте ножной тормоз и нажмите кнопку аварийного выключения.
Рис.6
А ..... Включатель / выключатель подачи
СОЖ
В ..... Включение местного освещения
С ..... Кнопка аварийного выключения
D ..... Кнопка включения работы шпинделя в
толчковом режиме
Е ..... Рычаг выбора числа оборотов враще-
ния
F ..... Рычаг выбора направления подачи
G ..... Рычаг выбора ходового винта/вала по-
дачи (макс. 650 об/мин в положении А)
H ..... Рычаг выбора ходового винта/вала по-
дачи
F, D ......... вал подачи
Е, С ........ ходовой винт
Рис.5
А ..... Ножной тормоз
В ..... Упор продольного суппорта
Рис.7
А ..... Крепление верхнего суппорта
В ..... Крепление продольного суппорта
D ..... Маховик продольного суппорта
Е ..... Рычаг включения подачи
....... Продольная подача – вправо вверх
....... Поперечная подача – влево вниз
F ..... Рычаг гаечного замка ходового винта
G ..... Маховик поперечного суппорта
Н ..... Маховик верхнего суппорта
J ...... Зажимной рычаг четырехпозиционного
резцедержателя
9
инструкция по эксплуатации станка JET мод. GH-1440W-3/DRO
Рис.8
А….Зажимной рычаг пиноли задней бабки
В….Зажимной рычаг задней бабки
С….Маховик пиноли задней бабки
D….Поперечное перемещение задней бабки
5.2 Зажим заготовок
Демонтаж зажимных приспособлений:
Закройте станину станка перед демонтажем
зажимных приспособлений с помощью дере-
вянной доски.
Удерживайте зажимные приспособления, пока
Вы ослабляете 3 кулачковых затвора зажимного эксцентрика посредством вращения на 1
/ 4 оборота против часовой стрелки.
Установите метки (А, рис.9) относительно
друг друга.
Сильно затянуть 3 кулачковых затвора за-
жимного эксцентрика.
Внимание:
Ограничение числа оборотов вращения зажимного приспособления не должно превы-
шаться.
Зубья кулачков и спираль зубчатого обода
должны всегда находиться в полном зацепле-
нии.
Выступающие зажимные кулачки могут сло-
маться и при работе разлететься (Рис.10).
Рис.10
Избегайте консольно зажимать длинные заго-
товки. Заготовки могут в процессе обработки
погнуться (Рис.11) или вырваться из патрона
(Рис.12).
Поджимайте их центром задней бабкой или
люнетом.
Рис.9
Осторожно снимите зажимное приспособле-
ние.
Очистите все контактирующие поверхности.
Монтаж зажимных приспособлений:
Вставьте зажимное приспособление рукой
напротив переднего конца шпинделя.
Зажмите кулачковый затвор зажимного экс-
центрика вращением по часовой стрелке.
Метка зажимного эксцентрика (А) должна
находиться между 2-мя метками (В).
Если это не получается, то необходимо вкрутить или выкрутить на один оборот винты ку-
лачковых затворов.
Рис. 11
Рис.12
10
инструкция по эксплуатации станка JET мод. GH-1440W-3/DRO
Избегайте коротких длин зажима (А, рис.13)
или зажимов заготовок за малый диаметр (В).
Рис.13
Следите за торцевой опорой заготовки.
5.3 Зажим токарного резца
Угол резания только тогда будет иметь необходимое значение, когда режущая кромка
резца установлена по центру оси заготовки.
Контролировать правильность установки высоты резца с помощью подкладок можно по
центру задней бабки (Рис. 6).
Зажимайте резец в четырехпозиционном резцедержателе, по меньшей мере, двумя вин-
тами.
Не затягивайте винты слишком сильно. Избе-
гайте значительного вылета резца.
5.4 Выбор частоты вращения шпинделя
Правильный выбор числа оборотов вращения
шпинделя зависит от вида обработки, диаметра вращения, материала заготовки и ре-
жущего инструмента.
Рекомендуемые числа оборотов действительны для заготовок с диаметром 50 мм и
резки с помощью резца из твердосплавного
материала.
Алюминий, латунь 1500 об/мин
Серый чугун: 1000 об/мин
Сталь (Сталь 15): 800 об/мин
Сталь (Сталь 45): 600 об/мин
Нержавеющая сталь: 300 об/мин.
При применении инструментов из быстроре-
жущей стали необходимо выбирать примерно
1/5 указанных чисел оборотов.
В итоге:
Чем больше диаметр вращения заготовки,
тем меньше должно быть число оборотов ее
вращения.
Например:
Заготовка из стали (Сталь 15) диаметром 25
мм позволяет использовать для обработки
следующие числа оборотов:
1600 об/мин с резцом из твердого сплава
320 об/мин с резцом из быстрорежущей стали
Установка частоты вращения:
Число оборотов разрешается изменять только
при остановленном шпинделе и моторе.
Установите рычаг выбора чисел оборотов в
желаемое положение (Е, рис.6).
При необходимости проверните рукой зажим-
ной патрон, чтобы ускорить попадание зубьев
в зацепление.
5.5 Автоматическая продольная подача
Благодаря переключателям выбора подачи
(G, H, J, рис.14) можно выбрать различные
значения продольной и поперечной подачи.
Переключатель выбора подачи (J) может
быть переставлен только тогда, когда блоки-
рующий переключатель (I) находится в положении 6 часов (указатель внизу).
В положении 12 часов (указатель вверху) переключатель выбора (J) блокируется.
Рис.14
Направление подачи может быть выбрано посредством переключателя (F, рис.14).
Включите подачу.
Рычаг включения (В, рис.15):
- продольная подача повернуть рычаг вправо и вверх
- поперечная подача – влево и вниз.
11
инструкция по эксплуатации станка JET мод. GH-1440W-3/DRO
Рис.15
Правильный выбор подачи зависит от материала, подлежащего резанию, вида резания, режущего инструмента, жесткости
заготовки, глубины резания и желаемого
качества поверхности.
Например:
Наружное точение хорошо зажатой заготовки
диаметром 25 мм из стали (Сталь 15) резцом
из твердого сплава при числе оборотов 1280
об/мин.
Грубая обдирка:
Глубина резания 2 мм
Подача мм на оборот 0,2 мм/об
(Установка механизма подачи В, D и 2).
получистовая обработка:
Глубина резания 0,5 мм
Подача мм на оборот 0,1 мм/об
(Установка механизма подачи F, A и 1).
Чистовой проход:
Глубина резания 0,2 мм
Подача мм на оборот 0,05 мм/об
(Установки механизма подачи F, B
и 1).
При обдирке заготовок большого диаметра
необходимо уменьшать глубину резания!
5.6 Нарезание резьбы
Резьба нарезается за несколько проходов с
помощью резьбового резца.
Радиальная подача на глубину должна в каждом случае составлять примерно 0,2 мм, для
последнего чистового прохода еще меньше.
Установите переключатели выбора величины
подачи (А, B, C, D, рис.16) в желаемое положение.
Рис.16
Установите переключатель выбора подачи (D)
на Е или С, чтобы активировать ходовой винт.
А) Нарезание метрической и дюймовой
резьбы:
Установите желаемый шаг и глубину резания
для первого прохода.
Закройте гаечный замок ходового винта (Н,
рис.16).
Гаечный замок ходового винта во время всего
процесса нарезания резьбы остается закры-
тым.
- Включите станок с самым малым числом
оборотов вращения.
- В конце резки остановите мотор и, одно-
временно перемещением поперечного суппорта отведите резьбовой резец от заготовки (учитывайте холостой ход резца:
останавливайте мотор своевременно)
- Включите мотор в противоположном
направлении, пока резец снова не достигнет
своего исходного положения.
- Установите снова глубину резания
Повторяйте эти рабочие операции до полной
готовности резьбы.
В) Нарезание метрической резьбы однозаходной резьбы с помощью лимба:
Большинство метрических резьб однозаходной резьбы может быть нарезано с помощью
лимба.
Здесь можно после каждого рабочего прохода
открывать гаечный замок ходового винта и
возвращать продольные салазки суппорта в
исходное положение с помощью маховика.
Гаечный замок ходового винта разрешается
закрывать только на соответствующих рисках
шкалы лимба.
12
инструкция по эксплуатации станка JET мод. GH-1440W-3/DRO
5.7 Сверление
Для крепления спиральных и центровочных
сверл требуется самоцентрирующий сверлильный патрон (опция) с конусной оправкой
МК-3.
Рекомендации для выбора числа оборотов
возьмите из раздела 6.4.
Чтобы вынуть сверлильный патрон, полно-
стью закрутите пиноль задней бабки.
6. Работы по наладке и регулировке
Общие указания:
Перед работами по наладке и
регулировке станок должен быть предохранен от непроизвольного включения.
Вытащите сетевой штекер и нажмите выключатель аварийного отключения!
6.1 Установка сменных шестерен.
Указание:
Установленные сменные шестерни 25Т х 127Т
х 50Т перекрывают большинство подач и ша-
гов однозаходной резьбы.
Сменные шестерни в инструментальной ко-
робке служат для нарезания дюймовой резьбы
Отключить подвод электрического тока
посредством вытягивания сетевого штекера.
Ослабьте предохранительный винт и откройте
крышку ременной передачи.
Ослабьте винты (А, В, рис.17) и гайку (С), что-
бы откинуть гитару.
Регулировка правильного люфта профиля
зубьев проводится легче, если между зубьев
зажать полоску обычной бумаги (…и затем
снова удалить).
Закройте и предохраните крышку ременной
передачи.
6.2 Обточка между центрами
Оденьте хомут на заготовку.
Зажмите заготовку в центрах.
Вращение передается на хомут водилом
планшайбы (Рис.18).
Рис.18
Смазывайте жесткий центр задней бабки,
чтобы избежать износа.
6.3 Обточка конуса с помощью задней бабки
До угла в 5° длинные конусы могут быть выточены посредством поперечного перемеще-
ния задней бабки.
Для перестановки задней бабки ослабьте ру-
коятку (А, рис.19).
Выкрутите установочный винт (В) на перед-
ней стороне, а на задней стороне, соответ-
ственно, подтянуть.
Снова затянуть регулировочные винты и кре-
пежный винт задней бабки.
Заготовка должна быть зажата между центрами. Вращение передается на хомут води-
лом планшайбы.
Рис.17
При необходимости замените сменные ше-
стерни (D и Е).
Приведите все сменные шестерни в зацепле-
ние.
Рис.19
13
инструкция по эксплуатации станка JET мод. GH-1440W-3/DRO
По окончании конической обработки задняя
бабка возвращается в свое исходное положе-
ние.
Включите станок и, при необходимости, отрегулируйте его, чтобы снова установить соос-
ность центров.
6.4 Обточка конуса с помощью верхнего
суппорта.
Посредством поворота верхнего суппорта мо-
гут быть обточены короткие конусы.
После ослабления обоих шестигранных гаек
можно выставить верхний суппорт вручную на
необходимый угол согласно градусной шкале.
6.5 Универсальный трехкулачковый патрон
С помощью универсального трехкулачкового
патрона могут быть зажаты цилиндрические,
треугольные и шестигранные заготовки
(Рис.20).
Рис.20
Для зажима заготовок большого диаметра
применяйте обратные кулачки.
В качестве смазки для кулачков JET рекомен-
дует Molykote Paste G или равноценное ей
смазывающее средство.
6.6 Планшайба
Этот токарный патрон имеет четыре отдель-
но регулируемых кулачка, что дает возмож-
ность зажимать четырехугольные и несимметричные заготовки, а также точно выстав-
лять по центру цилиндрические детали.
6.7 Вращающийся центр (опция)
Центр крепится в пиноли задней бабки и должен обязательно использоваться при частоте
вращения более 500 об/мин.
Чтобы извлечь центр, полностью открутите
назад пиноль задней бабки.
6.8 Подвижный и неподвижный люнеты
Неподвижный люнет
Неподвижный люнет служит преимущественно для поддержки длинных заготовок и обеспечивает их надежную обработку без вибра-
ций.
Неподвижный люнет крепится на станине
станка с помощью специальной плиты с ниж-
ним зацеплением.
Установите упорные губки люнета без зазора
на заготовку, не зажимая ее.
Во время обработки необходимо хорошо сма-
зывать губки.
Подвижный люнет
Подвижный люнет устанавливается на продольном суппорте и таким образом повторяет
движение токарного резца. Он предотвращает упругий отжим длинных и тонких заготовок
под давлением токарного резца.
Установите упорные губки люнета без зазора
на заготовку, не зажимая ее.
Во время обработки необходимо хорошо сма-
зывать губки.
6.9 Снятие мостика направляющих станка
Вытащите конические штифты (В, рис.21) по-
средством подтягивания гаек (А).
Удалите винты (В).
Теперь мостик, направляющих, может быть
снят.
Рис.21
Очистите тщательно все контактные поверх-
ности перед обратной установкой мостика.
Скрутите гайки с конических штифтов и проч-
но закрепите их легкими ударами молотка.
Затяните винты, накрутите гайки.
7. Контроль и техническое обслуживание
14
инструкция по эксплуатации станка JET мод. GH-1440W-3/DRO
Общие указания
Перед работами по техническому обслуживанию и очистке станок должен быть
предохранен от непроизвольного включения.
Вытащите сетевой штекер и нажмите кнопку аварийного выключения!
Производите очистку станка через равномер-
ные отрезки времени.
Немедленно заменяйте поврежденные за-
щитные устройства.
Подключение и ремонт электрического оборудования разрешается проводить только ква-
лифицированным электрикам.
Учитывайте, что приводные ремни (плоские,
клиновые, поликлиновые), используемые в
конструкции станка, относятся к деталям
быстроизнашивающимся, требуют контроля
износа и натяжения и периодической замены.
Гарантия на такие детали не распространяется. Защитные кожуха, отдельные детали из
пластика и алюминия, используемые в конструкции станка, выполняют предохранительные функции. Замене по гарантии такие дета-
ли не подлежат.
7.1 Ежегодная смазка
- Передняя бабка:
Замена смазочного масла (5,7 литра):
Стандарт DIN 51517-2 CL ISO VG 32
(например, BP Energol HLP 32, Castrol Hyspin
AWS 32, Mobil DTE Oil Light, ИГП-18, И-20A)
Уровень масла должен соответствовать метке
на индикаторе уровня масла (А, рис.22).
Доливка масла производится через запорную
резьбовую пробку под резиновым ковриком.
Замените масло после первого месяца работы.
Выкрутите запорную пробку (А, рис.23).
Удалите возможно образовавшуюся металли-
ческую пыль.
Залейте новое масло.
С этого момента заменяйте масло ежегодно
(или через каждые 700 часов работы).
Рис.22
Рис.23
-Механизм подачи:
Замена смазывающего масла (2,0 литра):
Стандарт DIN 51517-2 CL ISO VG 68
(например, BP Energol HLP 68, Castrol Hyspin
AWS 68, Mobil DTE Oil Heavy Medium, ИГП-38,
И-40A)
Уровень масла должен соответствовать метке
на индикаторе уровня масла (В, рис.22).
Доливка масла производится через запорную
пробку (С) под табличкой подачи (Е).
Рис.24
Замените масло после первого месяца работы.
Выкрутите запорную пробку (А, рис.24) .
Залейте новое масло.
15
инструкция по эксплуатации станка JET мод. GH-1440W-3/DRO
С этого момента заменяйте масло ежегодно
(или через каждые 700 часов работы).
-Фартук суппорта:
Замена смазывающего масла (1,1 литра):
Стандарт DIN 51517-2 CL ISO VG 68
(например, BP Energol HLP 68, Castrol Hyspin
AWS 68, Mobil DTE Oil Heavy Medium, ИГП-38,
И-40A))
Уровень масла должен соответствовать метке
на индикаторе уровня масла (А, рис.25).
Рис.25
Доливка масла производится через запорную
резьбовую пробку (В).
Замените масло после первого месяца работы.
Выкрутите запорную пробку на нижней стороне.
Залейте новое масло.
С этого момента заменяйте масло ежегодно
(или через каждые 700 часов работы).
7.2 Еженедельная смазка:
Еженедельно контролируйте уровень масла и
при необходимости доливайте (смотри 8.1).
Еженедельно смазывать:
Стандарт DIN 51807-1
(например, BP L2, Mobilgrease Special, ЖР).
- зубчатая рейка
Смазывать зубчатую рейку по все длине.
- сменные шестерни
Слегка смазываются зубья сменных шестерен.
7.3 Ежедневная смазка:
Ежедневно смазывать:
DIN 51502 CG ISO VG 68
(например, BP Maccurat 68, Castrol Magna BD
68, Mobil Vectra 2, ИГНПс-40)
Рис.26
- Продольный суппорт
4 пресс-масленки (D, рис.26)
- Верхний суппорт
пресс-масленка (В, рис.26)
- Поперечный суппорт
4 пресс-масленки (А, рис.26).
- Ходовой винт и вал подачи
Смазывайте по всей длине
- Задняя бабка
2 пресс-масленки (В, рис.27).
- Фланец ходового винта и вала подачи
пресс-масленка (А, рис.27).
Рис.27
7.4 Регулировка направляющих суппорта
Все суппорты оснащены клиновыми планками.
Ослабьте задний крепежный винт (А,
рис.28…смотри верхний суппорт) на один
оборот.
16
инструкция по эксплуатации станка JET мод. GH-1440W-3/DRO
Рис.28
Подтяните передний крепежный винт (В,
рис.28…. смотри поперечный суппорт) при-
мерно на 1 / 4 оборота.
Проверьте люфт суппортов и при необходи-
мости повторите операцию еще раз.
Слегка затяните задний крепежный винт.
7.5 Замена срезного штифта
Ходовой винт и вал подачи обеспечены срезными штифтами для защиты привода при пе-
регрузке.
Если срезной штифт сломался, то его необ-
ходимо заменить новым.
Старый срезной штифт удаляется с помощью
пробойника.
Сопоставьте отверстия друг с другом.
Вставьте новый срезной штифт.
7.6 Центрирование передней бабки.
Передняя бабка центруется на заводе изгото-
вителе.
Проверьте плоскостность станины станка
прежде, чем Вы приступите к дальнейшей ра-
боте.
Проверните цилиндрическую контрольную заготовку. Диаметр вращения должен быть
одинаковым по всей длине.
Если требуется центрирование:
Ослабьте 4 крепежных винта станины.
Ослабляйте только слегка, немного сцепле-
ния должно остаться.
С помощью боковых регулировочных винтов
точно выставьте переднюю бабку.
Хорошо затяните крепежные винты станины.
7.6 Система охлаждения
Снимите крышку с правой стороны стойки
станка (Рис.29)
Рис.29
Залейте 15 литров охлаждающей эмульсии в
резервуар.
Принимайте во внимание указания производителя охлаждающего средства относительно
применения, технического обслуживания и
утилизации.
8. Устранение неисправностей
Мотор не работает:
*Нет токаПроверить сетевой предохранитель.
*Дефект мотора, выключателя или кабелявызвать электрика.
Станок вибрирует
*Несбалансированная заготовка – отбаланси-
ровать заготовку, уменьшить число оборотов.
*Неустойчиво закреплена заготовка - увели-
чить длину поверхности зажима или улучшить
диаметр, поджать заготовку центром задней
бабки.
*Неустойчиво закреплен режущий инструмент
– уменьшить вылет инструмента.
*Суппорт имеет люфт – отрегулировать
направляющие планки.
*Направляющие суппорта работают всухую –
смазать направляющие.
*Тупая режущая кромка резца – заточить или
заменить резец.
*Сила резания слишком велика – уменьшить
глубину резания или подачу.
Резец накаляется.
* Скорость резания слишком высокая –
уменьшить число оборотов.
* Износилась режущая кромка резца – заточить резец.
17
инструкция по эксплуатации станка JET мод. GH-1440W-3/DRO
IT160400
Патрон 3х кул. Ø160 мм с прямыми и
обратными цельными кулачками
IT160401
Комплект прямых цельных каленых
кулачков для патрона Ø160 мм
IT160400
IT160402
Комплект обратных цельных каленых
кулачков для патрона Ø160 мм
IT160400
IT160403
Комплект цельных сырых кулачков для
патрона Ø160 мм IT160400
321430
4-х кулачковый патрон 200 мм
321431
Однопозиционный резцедержатель
321449
Трехкулачковый патрон Ø160 мм
321520
Приспособление для обточки конусов
250 мм х 10º
465303
Вращающийся центр MK-3
650014
Набор зажимных цанг 5С (набор 16
шт.), 1/8" - 1-1/16" шагом 1/16"
VERTEX
956600А
Резцедержатель MultiFix
956634
Держатель токарного резца Gr. A
Multifix AD 2090, наружний
956656
Держатель расточного резца Gr. A
Multifix AH 2085, внутренний
956666
Держатель расточного резца Gr. A
Multifix AJ 3080 для хвостовика с ко-
нусом Морзе
956715
Втулка Multifix MK 1 AL 130, Gr.A
956716
Втулка Multifix MK 2 AL 230, Gr.A
50000190
Набор 17 цанг 5С 3-25 мм
50000191
Цанговый патрон для 50000190
Станок обтачивает заготовки под конус.
* Задняя бабка смещена в сторону – отцентрировать заднюю бабку.
* Перекошена станина станка –
опорная поверхность должна быть плоской.
Не работает автоматическая подача
* Сломан срезной штифт – заменить срезной
штифт.
10. ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

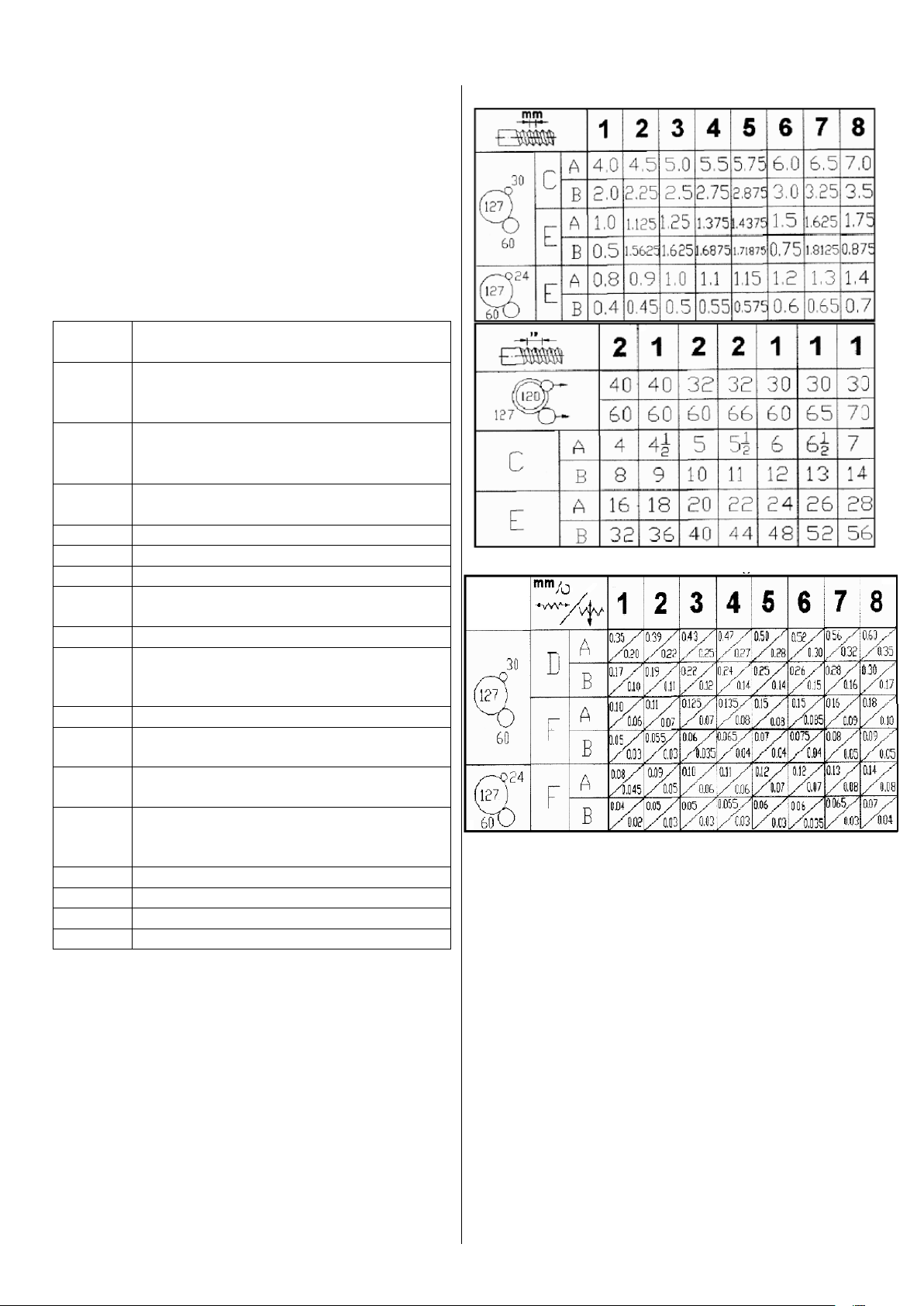

Таблица выбора режимов подачи суппорта
18
Loading...
