Jet BD-X7 User Manual [ru]

инструкция по эксплуатации станка JET мод. BD-X7

BD-Х7

ТОКАРНЫЙ СТАНОК

Язык: RUS

Паспорт станка

JPW Tools AG, Tämperlistrasse 5, CH-8117 Fällanden, Switzerland

www.jettools.com

Импортер и эксклюзивный дистрибьютор в РФ:

ООО «ИТА-СПб»

Санкт-Петербург, ул. Софийская д.14, тел.: [phone]

Представительство в Москве: ООО «ИТА-СПб»

Москва, Переведеновский переулок, д. 17, тел.: [phone]

8-800-555-91-82 бесплатный звонок по России

Официальный вебсайт: www.jettools.ru Эл. Почта: [e-mail]

Made in China /Сделано в Китае

50000900MX

Июль-2017

инструкция по эксплуатации станка JET мод. BD-X7

Декларация о соответствии ЕС

Изделие: Токарный станок по металлу

BD-X7

Артикул: 50000900MX

Торговая марка: JET

Изготовитель:

Компания JPW (Tool) AG, ул. Темперлиштрассе 5, CH-81 17 Фелланден, Швейцария

Настоящим мы заявляем под свою полную ответственность,

что данный продукт соответствует нормативным требованиям:

*2006/42/EC Директива о механическом оборудовании

*2004/108/EC Директива по электромагнитной совместимости

*2006/95/EC Директива ЕС по низковольтному электрооборудованию

* 2011/65/EC Директива ЕС по ограничению использования опасных веществ

проект выполнен в соответствии со стандартами

** EN 13898, EN 60204-1, EN 50370-1, EN 50370-2

Техническую документацию составил Хансйорг Бруннер, отдел управления продукцией

24 Февраля 2014 Эдуард Шарер, Генеральный директор

Компания JPW (Tool) AG, ул. Темперлиштрассе 5, CH-81 17 Фелланден, Швейцария

инструкция по эксплуатации станка JET мод. BD-X7

Инструкция по эксплуатации токарного станка BD-X7

Уважаемый покупатель, большое спасибо за доверие, которое Вы оказали нам, купив наш новый
станок серии JET. Эта инструкция разработана для владельцев и обслуживающего персонала
токарного станка по ме- таллу модели BD-X7 с целью обеспечения надежного пуска в работу и
эксплуатации станка, а также его технического обслуживания. Обратите, пожалуйста, внимание
на информацию этой ин- струкции по эксплуатации и прилагаемых документов. Полностью
прочитайте эту инструкцию, особенно указания по технике безопасности, прежде чем Вы
смонтируете станок, запустите его в эксплуатацию или будете проводить работы по
техническому обслуживанию. Для достижения максимального срока службы и
производительности Вашего станка тщательно следуйте, пожа- луйста, нашим указаниям.
Данный станок является станком класса «хобби», и предназначен для индивидуального (бытово­го) применения, т. е. по своим конструктивным особенностям и техническим характеристикам ста­нок не предназначен для использования на производстве. Если Вы планируете эксплуатировать
станок в более производительных условиях, рекомендуем проконсультироваться с представите­лем продавца или сервисного центра JET о возможностях оборудования.

1.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА JET

Компания JET стремится к тому, чтобы ее
продукты отвечали высоким требованиям
клиентов по качеству и стойкости.
JET гарантирует первому владельцу, что ка­ждый продукт не имеет дефектов материалов
и дефектов обработки, а именно:

2 ГОДА ГАРАНТИИ JET В СООТВЕТСТВИИ
С НИЖЕПЕРЕЧИСЛЕННЫМИ ГАРАНТИЙ­НЫМИ ОБЯЗАТЕЛЬСТВАМИ.

1.1 Гарантийный срок 2 (два) года со дня
продажи. Днем продажи является дата
оформления товарно-транспортных докумен­тов и/или дата заполнения Гарантийного та­лона.

1.2 Гарантийный, а так же негарантийный и
послегарантийный ремонт производится
только в сервисных центрах, указанных в га­рантийном талоне, или авторизованных сер­висных центрах.

1.3 После полной выработки ресурса обору­дования рекомендуется сдать его в сервис­центр для последующей утилизации.

1.4 Гарантия распространяется только на
производственные дефекты, выявленные в
процессе эксплуатации оборудования в пери­од гарантийного срока.

1.5 В гарантийный ремонт принимается обо­рудование при обязательном наличии пра­вильно оформленных документов: гарантий­ного талона, согласованного с сервис­центром образца с указанием заводского но­мера, даты продажи, штампом торговой орга­низации и подписью покупателя, а так же при
наличии кассового чека, свидетельствующего
о покупке.

1.6 Гарантия не распространяется на:

- сменные принадлежности (аксессуары), на-

пример: сверла, буры; сверлильные и токар­ные патроны всех типов и кулачки и цанги к
ним; подошвы шлифовальных машин и т.п.
(см. список сменных принадлежностей (ак­сессуаров) JET);

- быстроизнашиваемые детали, например:
угольные щетки, приводные ремни, защитные
кожухи, направляющие и подающие резино­вые ролики, подшипники, зубчатые ремни и
колеса и прочее (см. инструкцию по оценке
гарантийности и ремонта оборудования JET).
Замена их является платной услугой;

- оборудование JET со стертым полностью
или частично заводским номером;

- шнуры питания, в случае поврежденной
изоляции замена шнура питания обязатель­на.

1.7 Гарантийный ремонт не осуществляется в
следующих случаях:

- при использовании оборудования не по на­значению, указанному в инструкции по экс­плуатации;

- при механических повреждениях оборудо­вания;
при возникновении недостатков из-за дейст­вий третьих лиц, обстоятельств непреодоли­мой силы, а так же неблагоприятных атмо­сферных или иных внешних воздействий на
оборудование, таких как дождь, снег повы­шенная влажность, нагрев, агрессивные сре­ды и др.;

- при естественном износе оборудования
(полная выработка ресурса, сильное внут­реннее или внешнее загрязнение, ржавчина);

инструкция по эксплуатации станка JET мод. BD-X7

- при возникновении повреждений из-за несо­блюдения предусмотренных инструкцией ус­ловий эксплуатации (см. главу «Техника
безопасности»);

- при порче оборудования из-за скачков на­пряжения в электросети;

- при попадании в оборудование посторонних
предметов, например песка, камней, насеко­мых, материалов или веществ, не являющих­ся отходами, сопровождающими применение
по назначению;

- при повреждения оборудования вследствие
несоблюдения правил хранения, указанных в
инструкции;

- после попыток самостоятельного вскрытия,
ремонта, внесения конструктивных измене­ний, несоблюдения правил смазки оборудо­вания;

- при повреждении оборудования из-за не­брежной транспортировки. Оборудование
должно перевозиться в собранном виде в
упаковке, предотвращающей механические
или иные повреждения и защищающей от не­благоприятного воздействия окружающей
среды.

1.8 Гарантийный ремонт частично или полно­стью разобранного оборудования исключен.

1.9 Профилактическое обслуживание обору­дования, например: чистка, промывка, смаз­ка, в период гарантийного срока является
платной услугой.

1.10 Настройка, регулировка, наладка и
техническое обслуживание оборудования
осуществляются покупателем.

1.12 По окончании срока службы рекоменду­ется обратиться в сервисный центр для про­филактического осмотра оборудования.
Эта гарантия не распространяется на те де­фекты, которые вызваны прямыми или кос­венными нарушениями, невнимательностью,
случайными повреждениями, неквалифици­рованным ремонтом, недостаточным техни­ческим обслуживанием, а также естествен­ным износом.
Гарантия JET начинается с даты продажи
первому покупателю.
Для использования гарантии JET, дефектный
продукт или деталь должны быть доставлены
уполномоченному торговцу изделиями JET
для исследования.
Подтверждение даты приобретения и объяс­нение претензии должны быть приложены к
товару.
Если наш контроль установит дефект, то мы
производим ремонт этого продукта или его
замену.

JET возвращает отремонтированный продукт
или производит его замену бесплатно. Если.
Однако, будет установлено, что дефект от­сутствует или его причины не входят в объем
гарантии JET, то клиент сам несет расходы за
хранение и обратную пересылку продукта.
JЕТ оставляет за собой право на изменение
деталей и принадлежностей, если это будет
признано целесообразным.

2.

Безопасность

2.1 Применение согласно предписанию

Станок предназначен для точения и сверле­ния обрабатываемых резанием металлов и
пластмасс.
Обработка других материалов является не­допустимой или в особых случаях может про­изводиться после консультации с производи­телем станка.

Запрещается обрабатывать магний­высокая опасность возгорания!

Применение по назначению включает в себя
также соблюдение инструкций по эксплуата­ции и техническому обслуживанию, предос­тавленных изготовителем.
Станок разрешается обслуживать лицам, ко­торые ознакомлены с его работой и техниче­ским обслуживанием и предупреждены о
возможных опасностях.
Необходимо соблюдать также установленный
законом возраст.
Наряду с указаниями по технике безопасно­сти, содержащимися в инструкции по экс­плуатации, и особыми предписаниями Вашей
страны необходимо принимать во внимание
общепринятые технические правила работы
на металлообрабатывающих станках.
Каждое отклоняющееся от этих правил ис­пользование рассматривается как непра­вильное применение и изготовитель не несет
ответственности за повреждения, происшед­шие в результате этого. Ответственность не­сет только пользователь.

2.2 Общие указания по технике безопасности

Металлообрабатывающие станки при неква­лифицированном обращении представляют
определенную опасность. Поэтому для безо­пасной работы необходимо соблюдение
имеющихся предписаний по технике безопас­ности и нижеследующих указаний.
Прочитайте и изучите полностью инструкцию
по эксплуатации, прежде чем Вы начнете
монтаж станка и работу на нем.

инструкция по эксплуатации станка JET мод. BD-X7

Храните инструкцию по эксплуатации, защи­щая ее от грязи и влаги, рядом со станком и
передавайте ее дальше новому владельцу
станка.
На станке не разрешается проводить какие­либо изменения, дополнения и перестроения.
Ежедневно перед включением станка прове­ряйте безупречную работу и наличие необхо­димых защитных приспособлений.
Необходимо сообщать об обнаруженных не­достатках на станке или защитных приспо­соблениях и устранять их с привлечением
уполномоченных для этого работников.
В таких случаях не проводите на станке ника­ких работ, обезопасьте станок посредством
вытягивания сетевого штекера.
Для защиты длинных волос необходимо на­девать головной убор или косынку.
Работайте в плотно прилегающей одежде.
Снимайте украшения, кольца и наручные ча­сы.
Носите защитную обувь, ни в коем случае не
работайте в прогулочной обуви.
Используйте средства индивидуальной защи­ты, предписанные для работы согласно инст­рукций.
При работе на станке не надевать перчатки.
Во время работы надевайте защитные очки.
Станок должен быть установлен так, чтобы
было достаточно места для его обслужива­ния и подачи заготовок.
Следите за хорошим освещением.
Следите за тем, чтобы станок устойчиво сто­ял на твердом и ровном основании.
Следите за тем, чтобы электрическая про­водка не мешала рабочему процессу и чтобы
об нее нельзя было споткнуться.
Содержите рабочее место свободным от ме­шающих заготовок и прочих предметов.
Никогда не пытайтесь схватиться за подвиж­ные элементы станка во время его работы.
Будьте внимательны и сконцентрированы.
Серьезно относитесь к работе.
Никогда не работайте на станке под воздей­ствием психотропных средств, таких как алко­голь и наркотики. Принимайте во внимание,
что медикаменты также могут оказывать
вредное воздействие на Ваше состояние.
Удаляйте детей и посторонних лиц с рабоче­го места.
Не оставляйте без присмотра работающий
станок.
Перед уходом с рабочего места отключите
станок.

Не используйте станок поблизости от мест
хранения горючих жидкостей и газов.
Принимайте во внимание возможности сооб­щения о пожаре и борьбе с огнем, например с
помощью расположенных на пожарных щитах
огнетушителей.
Не применяйте станок во влажных помеще­ниях и не подвергайте его воздействию дож­дя.
Всегда работайте только с острым инстру­ментом.
Никогда не работайте при открытом защит­ном экране и кожухе ремня.
Перед началом работы удалите из патрона
ключ и другие инструменты.
Минимальные и максимальные размеры за­готовок должны быть соблюдены.
Удалять стружку и заготовки только при оста­новленном станке.
Не становитесь на станок.
Работы на электрическом оборудовании
станка разрешается проводить только ква­лифицированным электрикам.
Немедленно заменяйте поврежденный сило­вой кабель.
Сохраняйте безопасное расстояние между
Вашими пальцами и вращающимися элемен­тами и стружкой.
Соблюдайте правильность установки кулач­ков патрона.
Перед началом обработки проверьте, что за­готовка надежно закреплена.
Не превышайте размер зажима патрона.
Консольно зажимайте только короткие заго­товки.
Если длина зажимаемой заготовки в 3 и бо­лее раз превышает ее диаметр, необходимо
использовать заднюю бабку.
Старайтесь не обрабатывать заготовки с не­большим зажимным диаметром и большим
диаметром обработки.
Старайтесь не обрабатывать заготовки с не­большой зажимной длиной.
Заготовка должна плотно прилегать к кулач­кам.
Не превышайте ограничение числа оборотов
зажимных устройств.
Нарезайте резьбу и обрабатывайте несба­лансированные заготовки на малом числе
оборотов.
Работайте с закрытым защитным экраном
шпинделя.
Высокая опасность травмы!
При обработке длинных заготовок используй­те люнет. Длинная и тонкая заготовка может
согнуться при обработке.
Никогда не переставляйте заднюю бабку или

инструкция по эксплуатации станка JET мод. BD-X7

пиноль задней бабки во время работы станка.
Удаляйте стружку только при отключенном
станке, используйте специальный крюк.
Не останавливайте зажимной патрон или за­готовку рукой.
Производите контрольные и регулировочные
работы только при выключенном станке.
Работы по переоснащению, регулировке и
очистке станка производить только при пол­ной остановке станка и при вытащенном се­тевом штекере.

2.3 Остаточные опасности

Даже при использовании станка в соответст­вии с инструкциями имеются следующие ос­таточные опасности:
Опасность от вращающейся заготовки и за­жимного патрона.
Опасность из-за разлетающейся стружки и
горячих частей заготовок.
Опасность из-за шума и пыли.
Обязательно надевать средства индивиду­альной защиты, такие как защитные очки и
наушники.
Опасность поражения электрическим током
при неправильной прокладке кабеля.

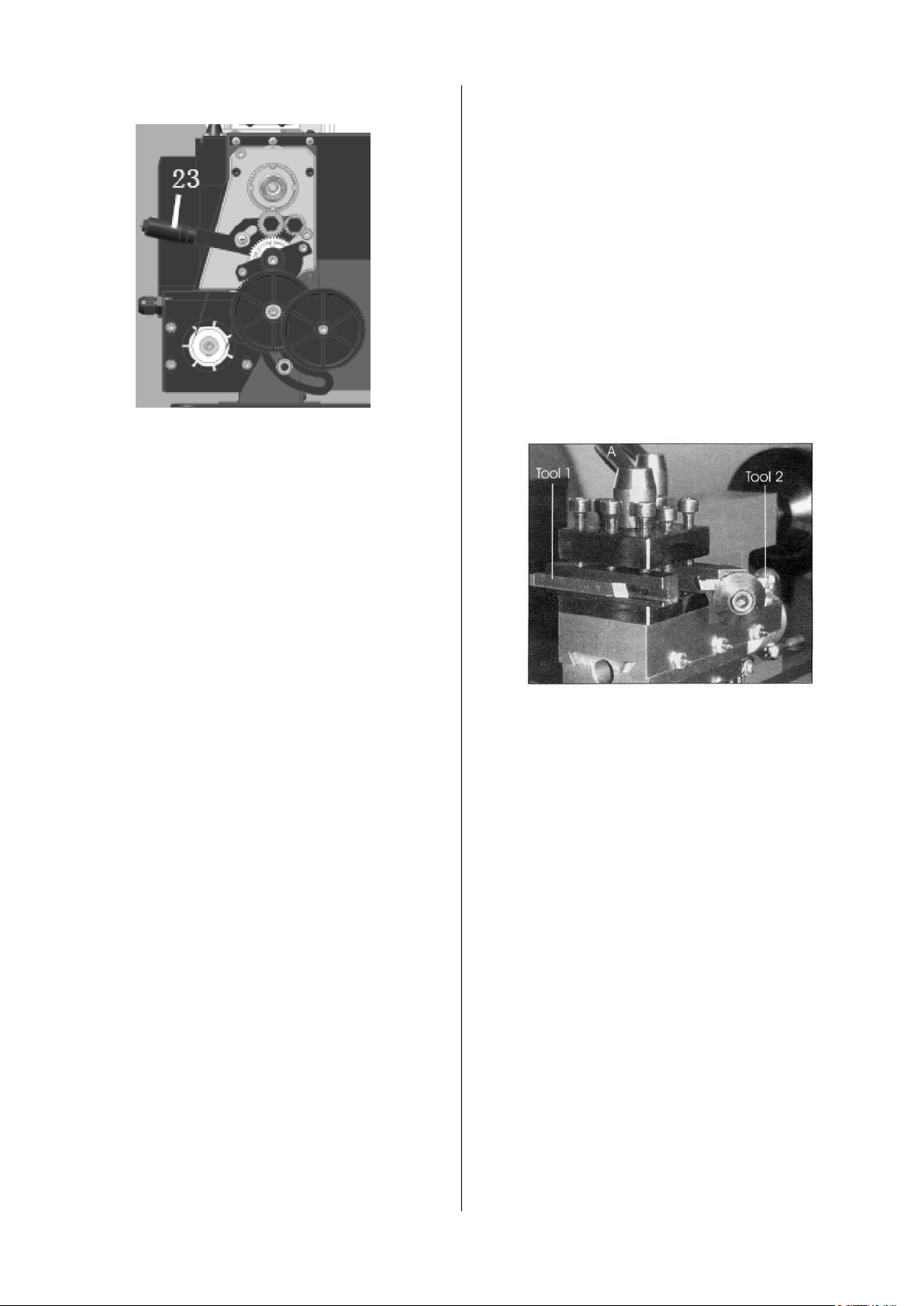

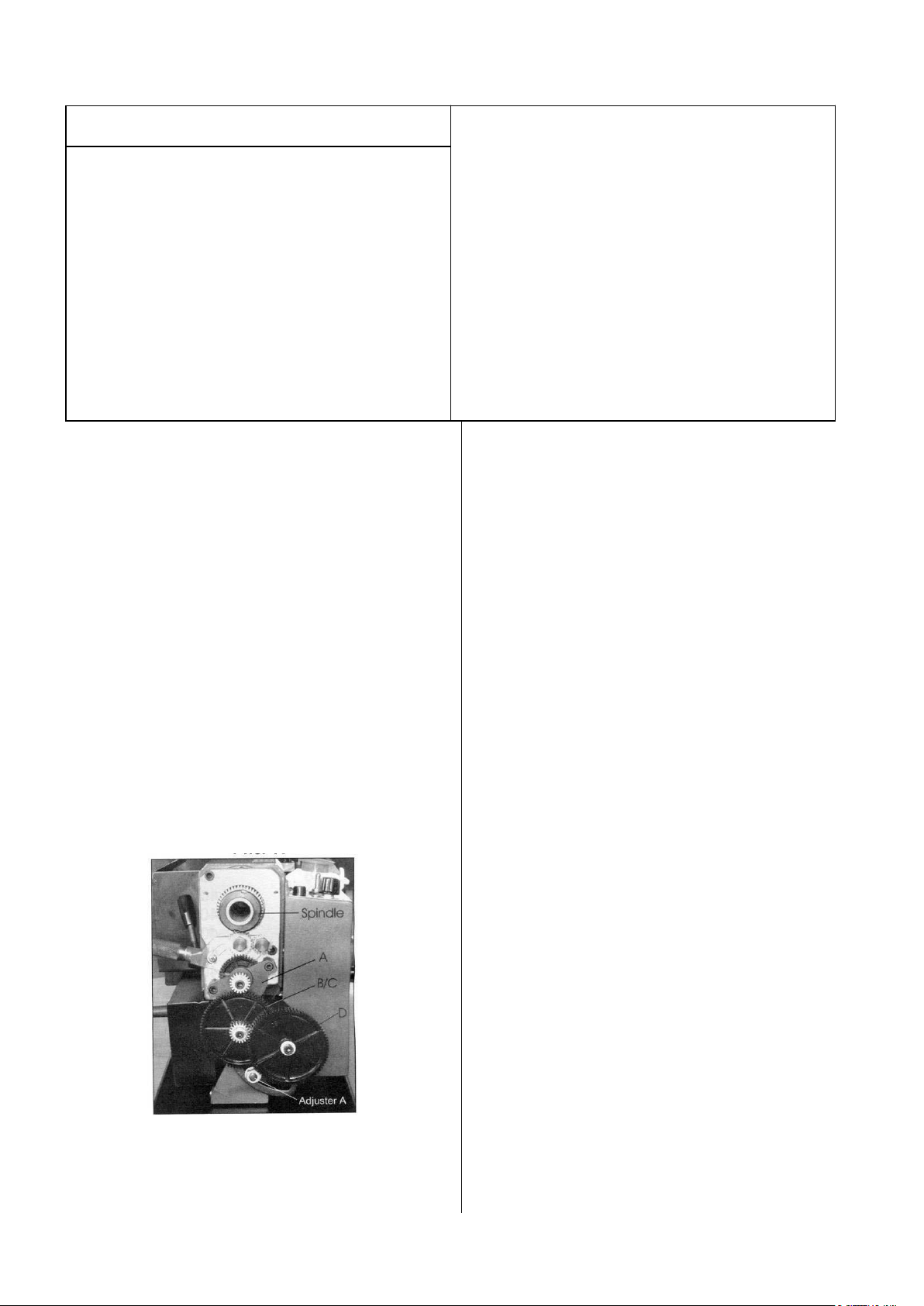

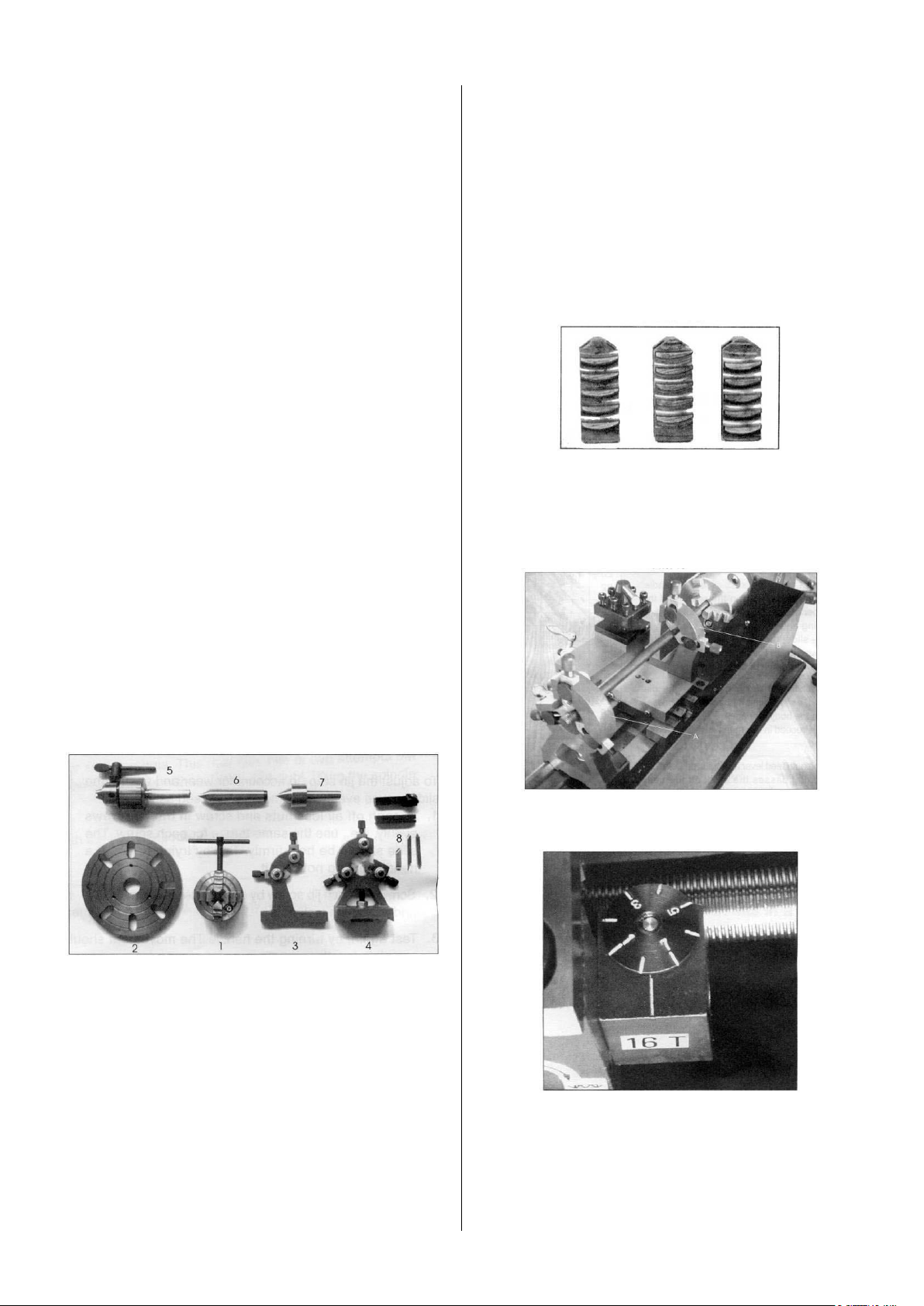

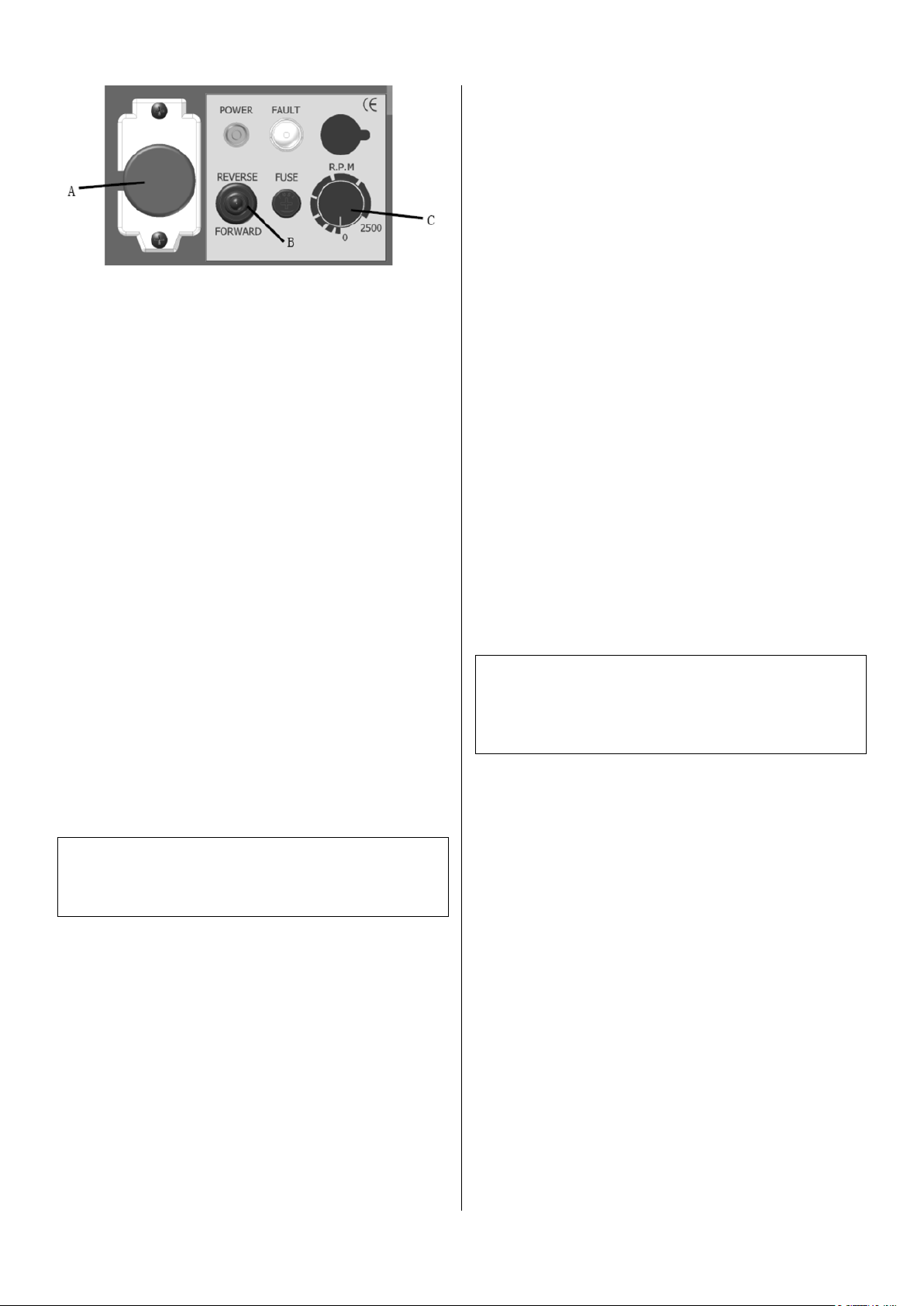

3 СПЕЦИФИКАЦИЯ СТАНКА

3.1 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диаметр обточки над станиной................ 180 мм

Диаметр обточки над суппортом.............. 110 мм

Расстояние между центрами ................... 370 мм

Частота вращения шпинделя

(плавно)......................................100-2500 об/мин

Конус шпинделя...................................Морзе №3

Пропускное отверстие шпинделя .............. 20 мм

Размер хвостовика инструмента ............. 8х8 мм

Автоматическая подача ..................... 0,09 мм/об

Ход поперечного суппорта ......................... 65 мм

Ход верхнего суппорта ............................... 55 мм

Конус задней бабки ...........Морзе №2 (короткий)

Ход пиноли задней бабки........................... 40 мм

*Метрическая резьба, 10 ..................... 0,4-2,0 мм

*Дюймовая резьба, 18 .......................... 12-52 TPI

Выходная мощность ...................0,5 кВт/S1 100%

Потребляемая мощность ...........0,75 кВт/S6 40%

Габаритные размеры.................720х300х290 мм

Масса ............................................................ 49 кг

Комплектация станка или/или у позиций, по­меченных (*), смотрите табличку на передней
стенке станка.

*Примечание: Спецификация данной
инструкции является общей информацией.
Данные технические характеристики были
актуальны на момент издания руководства по
эксплуатации. Компания Walter Meier AG
оставляет за собой право на изменение
конструкции и комплектации оборудования
без уведомления потребителя.

Настройка, регулировка, наладка и
техническое обслуживание оборудования
осуществляются покупателем.

В технических характеристиках станков ука­заны предельные значения зон обработки,
для оптимального подбора оборудования и
увеличения сроков эксплуатации выбирайте
станки с запасом.

Станок предназначен для эксплуатации в за­крытых помещениях с температурой от 10 до

35⁰С и относительной влажностью не более
80%.

Во избежание преждевременного выхода
электродвигателя станка из строя и увеличе­ния ресурса его работы необходимо: регу­лярно очищать электродвигатель от стружки
и пыли; контролировать надежность контак­тов присоединенных силовых кабелей; кон­тролировать соответствие сечения силового
или удлинительного кабеля.
