JennAir W11215146, W11215148, W11215150, W11239303 Panel Kit Installation Guide

Download

BUILT-IN REFRIGERATOR ARMOIRE-STYLE DOOR PANEL KIT

INSTALLATION INSTRUCTIONS

GETTING STARTED

ENSEMBLE DE PANNEAUX DE PORTE DE STYLE ARMOIRE POUR RÉFRIGÉRATEUR ENCASTRÉ

INSTRUCTIONS D’INSTALLATION

W11286875A

GETTING STARTED | 1

BUILT-IN REFRIGERATOR ARMOIRE-STYLE DOOR PANEL KIT

2 | GETTING STARTED

INTRODUCTION

SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER”

or WARNING.”

DANGER

WARNING

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can happen if the instructions are not followed.

These words mean:

You can be killed or seriously injured if you don't immediately follow instructions.

INTRODUCTION

TABLE OF CONTENTS

INTRODUCTION

Safety ............................................................ 3

Registration ................................................... 4

Registering Your Product ..............................4

Product Identication .................................... 4

SITE PREPARATION

Before Installation .......................................... 5

Tools and Parts Required .............................. 5

Tools and Parts Provided ..............................5

Parts Supplied with Refrigerator ................... 6

Installation Requirements .............................. 7

Plan the Installation ....................................... 7

Opening Requirements .................................. 7

Cabinet and Panel Installation Options ......... 7

Cabinet Cutout Options ................................ 8

Airow and Venting Recommendations ........8

Panel Dimensions .......................................... 9

Secondary Anti-Tip Board ............................. 10

INSTALLATION

Installing Grille Bracket Assembly ................. 11

Installing Air Divider ....................................... 12

Installing Grille Panel ..................................... 13

Marking Door Panel

Top Bracket Location(s) .................................14

Installing Panel Top Bracket(s) and

Shoulder Washer ........................................... 15

Installing Freezer Brackets ............................ 16

Installing Freezer Panel ................................. 17

Installing Door Panel(s) .................................. 18

Moving Refrigerator to Final Position ............ 20

Adjusting Door Swing .................................... 21

Adjusting Freezer Panel ................................. 22

Adjusting Refrigerator Panel(s) ...................... 23

Attaching Panel(s) .......................................... 25

Completing the Installation ............................ 27

TABLE DES MATIÈRES..................29

GETTING STARTED | 3

INTRODUCTION | 3

INTRODUCTION

REGISTRATION

REGISTERING YOUR PRODUCT

Gain access to our concierge-level Customer Support by registering your appliance. We make product registration simple and straightforward so that you can start using your exclusive JennAir benets today.

Registering your appliance allows you to:

 Streamline your warranty service

If we have your product information, we can help you faster.

 Protect your purchase

In case of an insurance loss, such as re, ood, or theft, your product registration could serve as a proof of purchase.

 Keep your family safe

We’ll notify you in the rare case of a safety notication.

Start taking advantage of these benets today by going on-line to register your product at jennair.com/customer-care. In Canada, register your product at jennair.ca.

PRODUCT IDENTIFICATION

Your product identication, which includes the model and serial numbers, is listed on the product rating plate.

Recording this information below allows us to more easily assist you if your product should ever require service from one of our JennAir Authorized Service Providers.

Model Number: ________________________________

Serial Number: ________________________________

Date of Installation: ___________________________

Authorized Dealer: ____________________________

Authorized Dealer Phone #: ____________________

4 | INTRODUCTION

SITE PREPARATION

BEFORE INSTALLATION

The Armoire-Style Door Panel Kit for fully integrated JennAir® refrigerators enables door panels with a hidden top panel for the ultimate integrated design in kitchen cabinet.

IMPORTANT:

 These instructions are intended as a

general guide only and do not supersede any national or local codes in any way. Compliance with all local, state, or national codes pertaining to this type of installation should be determined prior to installation.

 These instructions are intended to

supplement the Installation Instructions provided with your refrigerator, not replace them. Follow the instructions provided with the refrigerator to install it into the cabinet.

NOTE: The hardware bag contains all the parts and fasteners needed to install panels. A hardware bag is shipped with the refrigerator. You will nd the hardware bag in either one of the crisper drawers or attached to the outside of one of the refrigerator doors.

TOOLS AND PARTS REQUIRED

Assemble the required tools and parts before starting installation. Read and follow the instructions provided with any of the required tools listed here. Proper installation is your responsibility.

Tools Required:

 Cordless drill and drill bits  3/8" and 1/2" Open-end wrenches or two

adjustable wrenches  Phillips screwdriver  Small level  Appliance dolly  3/32", 5/32", and 3/16" Hex keys  1/4" and 5/16" Nut drivers  6" Extension nut drivers  Tape measure

TOOLS AND PARTS PROVIDED

Parts Supplied with Panel Kit:

 Instructions

Grille Panel

W11215146 (for 36" models) W11215148 (for 42" models) W11215150 (for 48" models)

Foam air divider

W11239303

Grille bracket assembly

W11215152 (RH side) W11215154 (LH side)

SITE PREPARATION

CAUTION

Pinch Hazard

Installation of door panels with less than a ³⁄₈" (0.95 cm) gap between the door panel and the adjacent cabinet increases the risk of potential pinching.

SITE PREPARATION | 5

SITE PREPARATION

BEFORE INSTALLATION (CONTD.)

Parts Supplied with Refrigerator

(Needed for Armoire Installation):

Phillips-head at screw Black: 8281252

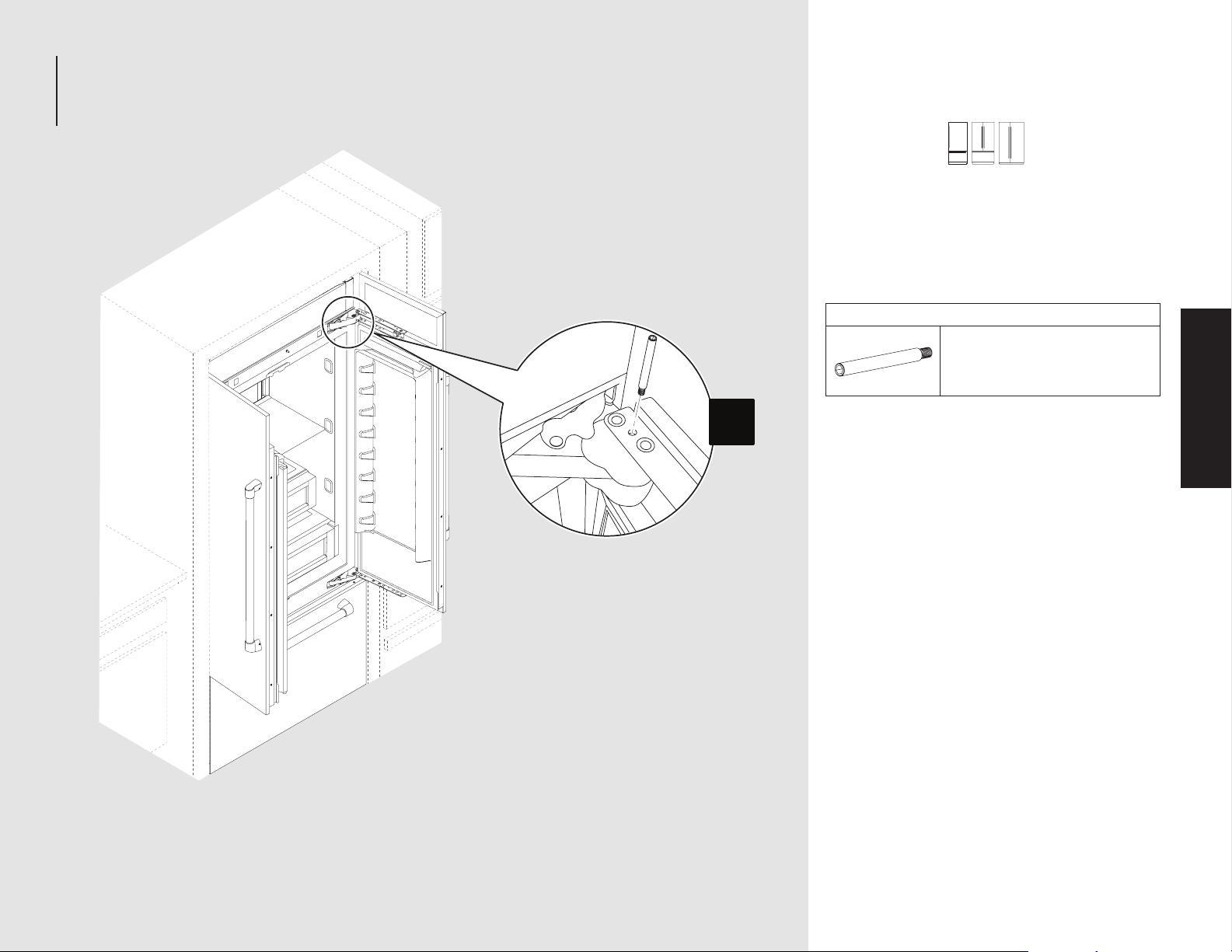

Door stop pin

W10234202

Slotted hex-head screw

W10141645

 All hardware  Hinge cover trim (RC and FC)  Side trim  Handle side door trim  Installation block  Panel templates

PARTS SUPPLIED WITH REFRIGERATOR

The following parts are either not needed to install the panels in this kit, or they are already installed on the panels. These parts can be discarded after the installation is completed:

Standard grille bracket W10182743 (left) W10172741 (right)

Integrated grille bracket

W10260890 (left) W10260891 (right)

Panel top brackets

Black: W10667450

Shoulder washer W10471946

6 | SITE PREPARATION

Freezer panel brackets

W10606815

Hex-head pointed screw W10141189

Round-head screw 1163283

“L” brackets W10234199

Hex-head blunt screw

W10142233

SITE PREPARATION

INSTALLATION REQUIREMENTS

PLAN THE INSTALLATION

IMPORTANT:

■ Install the handles on the panels prior to panel

installation. Follow the instructions received with handle kit to install the handles.

■ Plan your installation using these instructions

in conjunction with the Installation Instructions provided with the refrigerator. Modications must be made to the refrigerator to accommodate the Armoire-style door panels.

Required parts

 One of the following built-in refrigerator

models: 42" Side-by-Side: JS42NXFXDE

48" Side-by-Side: JS48NXFXDE

36" Bottom Mount: JB36NXFXLE, JB36NXFXRE

36" French Door Bottom Mount: JF36NXFXDE

42" French Door Bottom Mount: JF42NXFXDE

 Accessory Armoire-Style Door Panel Kit

which includes (Grille Assembly and Grille Bracket Assembly)

 Custom Panels

NOTE: The required thickness for all panels is 3/4" (1.91 cm).

OPENING REQUIREMENTS

IMPORTANT:

 The width of the opening, from side to side,

must be as specied for your model, for

at least 3" (7.62 cm) back from the face of

the cabinet. If your opening does not meet

this requirement, you will need to make

modications.  The depth of the opening from the front

of the cabinet to the back wall must be

25" (63.5 cm) minimum to achieve a ush

installation.

CABINET AND PANEL INSTALLATION OPTIONS

Cabinet Depth - 25" (63.5 cm)

Grille Bracket - Top View

AB E

A. Refrigerator door B.

Armoire-style door panel

C. Side trim

Grille Bracket - Side View

D. Grille bracket E. Adjacent cabinet

SITE PREPARATION

A. Refrigerator door B.

Armoire-style door panel

C. Side trim D. Grille bracket

SITE PREPARATION | 7

SITE PREPARATION

CABINET CUTOUT OPTIONS

AIRFLOW VENTING RECOMMENDATIONS

IMPORTANT:

 Armoire-style installations recommends a minimum of 1/8" (3.2 mm) of open space above the refrigerator. It is recommended that this space not be blocked in any

way, including softs.

 Models may be installed using either Option 1, Option 2 or option 3.

Option 1 - Open to Ceiling

Open to ceiling

Option 2 - False Front (cabinet face only) Option 3 - Closed Soft

False front

1/8" (3.2 mm) gap

8 | SITE PREPARATION

SITE PREPARATION

PANEL DIMENSIONS

BOTTOM MOUNT MODEL

Maximum allowable weights:

• Door panel - 60 lbs (27.2 kg)

• Drawer panel - 25 lbs (11.3 kg)

FRENCH DOOR BOTTOM MOUNT MODELS

Maximum allowable weights:

• Door panel - 38 lbs (17.2 kg)

• Drawer panel (36" model) - 25 lbs (11.3 kg)

• Drawer panel (42" model) - 30 lbs (13.6 kg)

A A

SIDE BY SIDE MODELS

Maximum allowable weights (42" models):

• Refrigerator Door panel - 65 lbs (29.5 kg)

• Freezer Door panel - 49 lbs (22.2 kg) Maximum allowable weights (48" models):

• Refrigerator Door panel - 66 lbs (29.9 kg)

• Freezer Door panel - 50 lbs (23 kg)

A B

SITE PREPARATION

Legend Model Dimension

A 36" 353/4" (90.81 cm) B 36" 591/8" (150.2 cm) C 36" 201/2" (52.07 cm)

Legend Model Dimension

A B 591/8"(150.2 cm) C 201/2" (52.07 cm) D 353/4" (90.81 cm)

A B 591/8" (150.2 cm) C 201/2" (52.07 cm) D 413/4" (106.05 cm)

36"

42"

173/4" (45.24 cm)

203/4" (52.86 cm)

Legend Model Dimension

A B 233/4" (60.48 cm)

C 81" (205.7 cm)

A B 271/4" (69.37 cm) C 81" (205.7 cm)

42"

48"

173/4"(45.24 cm)

201/4" (51.59 cm)

SITE PREPARATION | 9

SITE PREPARATION

SECONDARY ANTI-TIP BOARD

WARNING

Tip Over Hazard

Refrigerator is top heavy and tips easily when not completely installed.

Install secondary anti-tip board to ensure product stability.

Use two or more people to move and install refrigerator.

Failure to do so can result in death or serious injury.

IMPORTANT:

 For all Armoire-style door panel installations,

the secondary anti-tip board is required to be installed prior to door panel installation.

 This anti-tip board is to be secured on the

right side of the cabinet enclosure as per the dimensions shown in illustration.

NOTE: Anti-tip board is required as an addition to the rear wall anti-tip board (for open to ceiling installation) described in the installation instructions provided with the refrigerator.

 Secure the secondary anti-tip board so that

the bottom surface of the secondary anti-tip board is 751/2" (191.77 cm) from the oor (right hand side).

 The main anti-tip boards for open to ceiling

installation are secured at 84" (213.36 cm)

from the oor (rear side).  During panel installation, raise the

refrigerator up until the top of the refrigerator

is making contact with the bottom of the

secondary anti-tip board.

INSTALLING THE SECONDARY ANTITIP BOARD

1. Mark the stud locations on right hand side

cabinet wall.

2. Securely attach one 2" x 4" x 12" (5 cm x 10 cm

x 30.4 cm) board to the cabinet on right hand side cabinet using wood screws. Use three #8 x 2" (5.08 cm) (or longer) wood screws.

NOTE:

 It is recommended to drive the wood screws

from cabinet wall into the secondary anti-tip board as shown in the illustration.

 The board must have overlap of 1"

(2.54 cm) with the refrigerator top.

 Leave 4" (10.16 cm) free space at rear as

shown in the illustration.

4" (10.16 cm)

751/2"

(191.77 cm)

10 | SITE PREPARATION

A. Refrigerator B. Secondary anti-tip board

C. Kitchen cabinet D. Wood screws

INSTALLATION

INSTALLING GRILLE BRACKET ASSEMBLY

APPLIES TO:

WARNING

Excessive Weight Hazard

Use two or more people to move and install refrigerator.

Failure to do so can result in back or other injury.

NOTE: If refrigerator is not on rollers, it is recommended to lower the product to have more access at the top of product for panel installation. For ease of grille installation, it is recommended to have product outside of kitchen cabinet not more than 8" (20.32 cm).

1. Remove the three screws fastening each

mounting plate to the top of the refrigerator on each side. Discard the mounting plates but keep the screws for attaching the two grille bracket assemblies provided in this kit.

2. Remove the two screws fastening the air divider

to the unit housing. Discard the air divider, and reinstall the screws into the holes from where they were removed.

3. Align the three holes in a grille bracket assembly

with the three holes in a cabinet side, as shown. Using the screws removed in Step 1, attach the grille bracket assembly.

4. Repeat step 3 to install the other grille bracket

assembly to the opposite side of the refrigerator. IMPORTANT: Installing the Armoire-style door

panels before removing both existing factory installed grille brackets can damage the panels.

Parts to be used:

INSTALLATION

X2 Grille bracket assembly

INSTALLATION | 11

INSTALLATION

INSTALLING AIR DIVIDER

Align the base of foam air divider with base of unit housing!

APPLIES TO:

1. Peel away the paper layer from the foam air

divider to reveal the adhesive side.

2. Stick the foam air divider to unit housing at the

OFF

location where metallic air divider was installed earlier by applying even pressure.

Parts to be used:

X1 Foam air divider

12 | INSTALLATION

INSTALLATION

INSTALLING GRILLE PANEL

APPLIES TO:

1. Position the grille panel between the grille

brackets on each side of the cabinet.

2. Hook the top of grille onto the upper rivet pins.

Rotate downward and push the bottom of the grille panel in until the grille panel snaps into place.

NOTE: For grille panel removal, push the top of grille panel inward until the lower portion snaps out. Rotate and lift off the grille panel.

Parts to be used:

X1 Grille panel

INSTALLATION

INSTALLATION | 13

INSTALLATION

MARKING DOOR PANEL TOP BRACKET LOCATION(S)

APPLIES TO:

63⁄4" (17.2 cm)

IMPORTANT: For an Armoire installation, instead of drilling holes along the top edge(s) of the custom door panel(s), you must adjust the placement of the drilling template (provided with the refrigerator).

NOTES:

■ No template adjustment is needed for the bottom

edge of the door panel(s).

■ No template adjustment is needed for the custom

freezer drawer panel.

1. Align the drilling template on the back of the

custom refrigerator door panel so that the top of the template is offset 6³⁄4" (17.2 cm) from the top of the refrigerator door panel. NOTE: The only offset dimension is the 6³⁄4" (17.2 cm) offset from the top of the door panel.

2. Continue to use the template as you normally

would along the bottom, handle side of the door panel.

14 | INSTALLATION

A. Top of custom refrigerator door panel B. Drilling template C. Bottom of custom refrigerator door panel

INSTALLATION

INSTALLING PANEL TOP BRACKET(S) AND SHOULDER WASHERS

Hinge side

APPLIES TO:

1. Fasten the refrigerator/freezer door panel top

bracket to custom wood door panel using hex-head pointed screws (2) at marked screw locations (refer "Marking Door Panel Top Bracket Location(s)" section).

2. For marking location of the shoulder washers,

Measure ‘A’ from the top of the panel, measure ‘B’ from side of panel. Mark the hole locations as shown in Figure. Refer Table 1 for ‘A’, ‘B’, and ‘C’ dimension based on the models.

3. Fasten the shoulder washer to custom wood

door panel using hex-head pointed screws (2) at marked screw locations in Step 2. NOTE: Do not drive the screws completely, allowing clearance so that shoulder washer can be inserted into J slot located on door.

4. In case of French door bottom mount and side

by side models, repeat Steps 1-3 for installing panel brackets and shoulder washers on other door.

Table 1 - Shoulder washer locations

INSTALLATION

Model ‘A’ ‘B’ ‘C’

36"

Bottom

Mount

36" / 42"

French

Door

42" / 48"

Side by

Side

185/16"

(465.5 mm)

185/16"

(465.5 mm)

23"

(583.5 mm)

13/16"

(30.3 mm)

7/8"

(21.75 mm)

13/16"

(20.6 mm)

INSTALLATION | 15

(774 mm)

425/16"

(1075 mm)

301/2"

INSTALLATION

INSTALLING FREEZER BRACKETS

2" (52.77 mm)

55/8" (143.3 mm)

FOR SIDE BY SIDE MODELS - SKIP THIS STEP!

APPLIES TO:

1. For marking location of the freezer bracket

screws, Measure ‘A’ from the top of the panel. Mark the hole locations as shown in Figure. Refer to Table 2 for ‘A’ dimension based on the models.

2. Fasten the freezer bracket to custom wood

drawer panel at marked screw locations in step 1.

3. Repeat step 1-2 to attach freezer bracket on

other side.

Table 2 - Freezer bracket locations

Model ‘A’

36" Bottom Mount /

French Door

42" French Door

1/2"

(12.85 mm)

9/16"

(14.43 mm)

16 | INSTALLATION

47/8" (123.4 mm)

55/8" (143.3 mm)

INSTALLATION

INSTALLING FREEZER PANEL

FOR SIDE BY SIDE MODELS - SKIP THIS STEP!

APPLIES TO:

1. Slightly loosen the bracket screws present on

freezer panel. NOTE: Be sure that the refrigerator door(s) are tightly closed.

2. Slide panel onto drawer. Retighten the four

screws on each side attaching the bracket to the drawer panel.

3. Using the Phillips-head ﬂat screws, fasten the

panel brackets to the drawer.

4. To allow for later adjustment of the panel, do not

fully tighten the screws attaching the bracket to the drawer.

IMPORTANT: When you have completed installing all the panels, check for alignment. The drawer panel will move up or down to align. Completely tighten the screws only when panels are fully aligned.

INSTALLATION

Parts to be used:

X6 Phillips-head screws

INSTALLATION | 17

INSTALLATION

INSTALLING DOOR PANEL(S)

APPLIES TO:

WARNING

Tip Over Hazard

Refrigerator is top heavy and tips easily when not completely installed.

Install secondary anti-tip board to ensure product stability.

Use two or more people to move and install refrigerator.

Failure to do so can result in death or serious injury.

18 | INSTALLATION

NOTE:

 Be sure that secondary anti-tip board is installed

before opening the door. Refer “INSTALLING THE SECONDARY ANTI-TIP BOARD” section to install the secondary anti-tip board.

 For panel installation, it is recommended to have

product outside of kitchen cabinet not more than 8" (20.32 cm).

 Raise the refrigerator until the top of the

refrigerator touches the bottom of secondary anti-tip board.

 Open only one door at a time.

1. Open the door(s) and remove the hinge cover(s).

NOTE: French door and bottom mount models have bottom hinge cover(s) that also must be removed.

2. Take out the door adjustment pin cover(s) to

expose the adjustment pins.

3. Use foam packaging to prop and hold the door

open while installing a door panel.

INSTALLATION

INSTALLING DOOR PANEL(S) (CONTD.)

WARNING

Excessive Weight Hazard

Use two or more people to move and install panels.

Failure to do so can result in back or other injury.

4. Align the two shoulder washers, on the back of

the door panel, with the “J” slots on the side of the refrigerator door.

5. Simultaneously slide the panel onto the door,

and lower the panel bracket down onto the adjustment pins at the top of the door.

NOTE:

 On French door and side by side models, repeat

steps 2 through 5 to install the second door panel.

 After panel(s) are installed properly, lower the

refrigerator onto the rollers.

INSTALLATION

INSTALLATION | 19

INSTALLATION

MOVING REFRIGERATOR TO FINAL POSITION

A. Leveler

APPLIES TO:

WARNING

Excessive Weight Hazard

Use two or more people to move and install refrigerator.

Failure to do so can result in back or other injury.

1. Move the refrigerator straight back and evenly

into the cabinet opening so that all the panels are ﬂush with adjacent cabinets from all sides.

2. Use a 5/16" Nut driver to turn the leveling bolts

clockwise to raise the refrigerator. Adjust the leveling bolts until the top of the refrigerator is making contact with the bottom of the secondary anti-tip board.

IMPORTANT: After height adjustment, ensure refrigerator is perfectly leveled horizontally. And ensure panels are ﬂush with adjacent cabinets.

20 | INSTALLATION

A B

A. Rear leveling bolt B. Front leveling bolt

INSTALLATION

ADJUSTING DOOR SWING

APPLIES TO:

1. If the standard 110° door swing is too wide,

install the door stop pin to allow for a maximum 90° door swing. Insert the door stop pin into the top hinge in the hole shown. Use a 5/32" hex key, to tighten door stop pin.

Parts to be used:

INSTALLATION

Door stop pin (as required)

INSTALLATION | 21

INSTALLATION

Installation Bloc

ADJUSTING FREEZER PANEL

FOR SIDE BY SIDE MODELS - SKIP THIS STEP!

APPLIES TO:

1. A 1/8" (3.2 mm) gap is required between the

panel and adjacent cabinets. Use the installation block to measure the gaps.

22 | INSTALLATION

1/8"

Installation Bloc

INSTALLATION

ADJUSTING REFRIGERATOR PANEL(S)

APPLIES TO:

1. Slightly loosen the panel bracket screws to allow

the panel to move to the left or right.

2. Adjust panels to achieve a 1/8" (3.2 mm) gap

between panels and adjacent cabinets. For

French door bottom mount and bottom mount models, align the outside edge of the refrigerator

panel to the outside edge of the freezer panel on both the sides. For side by side models, align the refrigerator and freezer panels with adjacent cabinets.

NOTE: Adjust the panel not the door, if adjustments are needed to achieve alignment or required spacing.

INSTALLATION

3. Tighten the panel bracket screws.

1/8"

INSTALLATION | 23

INSTALLATION

ADJUSTING REFRIGERATOR PANEL(S) (CONTD.)

APPLIES TO:

4. Use a 5/32" hex key to raise or lower the

adjustment pins which allows the panel to move up or down.

5. A 1/8" (3.2 mm) space is required between

panel(s) and bottom of the sofﬁt.

A. Adjustment pin

24 | INSTALLATION

1/8"

Installation Block

INSTALLATION

ATTACHING PANEL(S)

A B

APPLIES TO:

1. Using the slotted hex-head screws, fasten the

top and bottom hinges to the door panels. Fully tighten all door panel screws.

NOTE: Do not overtighten the screws, it may strip the panel.

2. 36" Bottom Mount models only - Use the hex

head screws to fasten the panel to the additional door bracket.

Parts to be used:

Slotted hex-head screws (As required)

INSTALLATION

CCD

A. Top hinge B. Mounting bracket C. Holes for screws

D. Door adjustment pins E. Holes for screws (36" Bottom Mount models only)

INSTALLATION | 25

INSTALLATION

ATTACHING PANEL(S) (CONTD.)

3. Use the Phillips-head screws to fasten the panel

to the door on vertical hinge side.

4. Use slotted hex-head screws to attach the

mounting bracket located at the bottom of the doors, to the door panels.

Parts to be used:

Phillips-head screws (As required)

Slotted hex-head screws (As required)

26 | INSTALLATION

INSTALLATION

COMPLETING THE INSTALLATION

APPLIES TO:

1. Reinstall hinge cover(s).

2. Snap the door adjustment pin cover(s) into place.

3. Using the Phillips-head screws, attach the

handle side trim pieces (shipped with the refrigerator) to the doors.

Parts to be used:

INSTALLATION

Phillips-head screws (As required)

INSTALLATION | 27

ENSEMBLE DE PANNEAUX DE PORTE DE STYLE ARMOIRE POUR RÉFRIGÉRATEUR ENCASTRÉ

28 | MISE EN PLACE

POUR COMMENCER

INTRODUCTION

SÉCURITÉ

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d’autres. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot

“DANGER” ou “AVERTISSEMENT”. Ces mots signifient :

Risque possible de décès ou de blessure

DANGER

AVERTISSEMENT

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

INTRODUCTION

TABLE DES MATIÈRES

INTRODUCTION

Sécurité ......................................................... 29

Enregistrement ..............................................30

Enregistrement de votre produit .................... 30

Identication du produit ................................ 30

PRÉPARATION DU SITE

Avant l’installation ......................................... 31

Outils et pièces nécessaires .......................... 31

Outils et pièces fournis .................................. 31

Pièces fournies avec le réfrigérateur ............. 32

Exigences d’installation ................................. 33

Planication de l’installation .......................... 33

Exigences d’ouverture ................................... 33

Options d’installation de l’armoire

et du panneau ............................................... 33

Dimensions de l’ouverture à découper

dans l’armoire ................................................ 34

Exigences de circulation d’air ....................... 34

Dimensions du panneau ................................ 35

Panneau antibasculement secondaire .......... 36

INSTALLATION

Installation du support de grille ..................... 37

Installation du séparateur d’air en mousse ... 38

Installation du panneau de grille.................... 39

Marquer les emplacements du support

supérieur pour panneau de porte .................. 40

Installation des supports supérieurs et

des rondelles à épaulement du panneau ...... 41

Installation des supports du congélateur ...... 42

Installation du panneau du congélateur ........ 43

Installation des panneaux de porte ............... 44

Déplacement du réfrigérateur

à l’emplacement nal .................................... 46

Ajuster l’ouverture de porte ........................... 47

Ajuster le panneau du congélateur ................ 48

Ajuster les panneaux du réfrigérateur ........... 49

Fixer les panneaux ........................................ 51

Terminer l’installation ..................................... 53

MISE EN PLACE | 29

INTRODUCTION | 29

INTRODUCTION

ENREGISTREMENT

ENREGISTREMENT DE VOTRE PRODUIT

Accédez à notre service à la clientèle de niveau concierge en enregistrant votre appareil. Nous simplions l’enregistrement des produits an que vous puissiez commencer à utiliser vos avantages JennAir exclusifs aujourd’hui.

L’enregistrement de votre appareil vous permet de:

 Rendre plus simple votre service de

garantie Si nous disposons des informations sur votre produit, nous pouvons vous aider plusrapidement.

 Protéger votre achat

En cas de perte d’assurance, comme lors d’un incendie, d’une inondation ou d’un vol, l’enregistrement de votre produit pourrait servir de preuve d’achat.

 Garder votre famille en sécurité.

Nous vous informerons dans le cas rare d’une notication de sécurité.

Commencez à proter de ces avantages aujourd’hui en vous connectant en ligne pour enregistrer votre produit au jennair.com/customer-care. Au Canada, enregistrer votre produit sur jennair.ca.

IDENTIFICATION DU PRODUIT

L’identication de votre produit, qui comprend le modèle et les numéros de série, gure sur la plaque signalétique du produit.

L’enregistrement des informations suivantes nous permet de vous aider plus facilement si votre appareildoit être réparé par un de nos fournisseursde services agréés JennAir.

Numéro de modèle: ___________________________

Numéro de série: ______________________________

Date d’installation: ____________________________

Marchand autorisé: ___________________________

No de téléphone du marchand autorisé: ________

30 | INTRODUCTION

PRÉPARATION DU SITE

AVANT L’INSTALLATION

L’ensemble de panneaux de porte de style armoire, destiné aux réfrigérateurs JennAir® totalement encastrés, est constitué de panneaux de portes comportant un panneau supérieur masqué pour uneconception encastrée de grande qualité.

IMPORTANT:

 Ces instructions ne constituent qu’un

guide général et ne peuvent en aucun cas être substituées aux prescriptions d’un code national ou local applicable. Avant d’entreprendre l’installation, on doit déterminer les critères de conformité de l’installation aux prescriptions de tout code national, provincial ou local.

 Ces instructions complètent les instructions

d’installation fournies avec le réfrigérateur, mais ne les remplacent pas. Suivre les instructions fournies avec le réfrigérateur pour l’installer dans l’armoire.

REMARQUE: Le sachet de quincaillerie contient toutes les pièces et xations nécessaires pour monter des panneaux. Un sachet de quincaillerie est fourni avec le réfrigérateur. Il se trouve dans l’un des bacs à légumes ou est xé à l’extérieur de l’une des portes du réfrigérateur.

OUTILS ET PIÈCES NÉCESSAIRES

Réunir les outils et pièces nécessaires avant de commencer l’installation. Lire et suivre les instructions fournies avec chacun des outils mentionnés dans cette liste. C’est à l’utilisateur qu’incombe la responsabilité de réaliser une installation correcte.

Outils requis:

 Perceuse sans l et forets  Clés plates de 3/8" et 1/2" ou deux clés

àmolette  Tournevis cruciforme  Petit niveau  Chariot pour appareil ménager  Clés hexagonales de 3/32", 5/32" et 3/16"  Tournevis à douille de 1/4" et 5/16"  Prolongateur de tournevis à douille de 6"  Ruban à mesurer

OUTILS ET PIÈCES FOURNIS

Pièces fournies avec l’ensemble de panneaux:

 Instructions

Panneau de la grille

W11215146 (pour modèles de 36") W11215148 (pour modèles de 42") W11215150 (pour modèles de 48")

Séparateur d’air enmousse

W11239303

Support de grille

W11215152 (côté droit) W11215154 (côté gauche)

PRÉPARATION DU SITE

MISE EN GARDE

Risque de pincement

L’installation de panneaux de porte avec un espacement de moins de 3/8 po (0,95 cm) entre le panneau de porte et l’armoire adjacente augmente le risque de pincement.

PRÉPARATION DU SITE | 31

PRÉPARATION DU SITE

AVANT L’INSTALLATION (SUITE)

Pièces fournies avec le réfrigérateur

(utilisées pour l’installation d’armoire) :

Vis à tête plate cruciforme

noire: 8281252

Goupille de butée

W10234202

Vis à tête hexagonale fendue

W10141645

 Matériel de montage  Garniture de couvre-charnière

(compartiment réfrigération et congélation)  Garniture latérale  Garniture de porte du côté poignée  Cale d’installation  Gabarits de panneaux

PIÈCES FOURNIES AVEC LERÉFRIGÉRATEUR

Les pièces suivantes ne sont pas nécessaires pour monter les panneaux de cet ensemble ou sont déjà montées sur les panneaux. Ces pièces peuvent être mises au rebut une fois l’installation terminée:

Support de grille standard

W10182743 (gauche) W10172741 (droit)

Support de grille intégrée

W10260890 (gauche) W10260891 (droit)

Supports supérieurs pour panneau

noirs: W10667450

Rondelle à épaulement W10471946

32 | PRÉPARATION DU SITE

Supports de panneau ducongélateur

W10606815

Vis pointue à tête hexagonale

W10141189

Vis à tête bombée 1163283

Supports en “L” W10234199

vis à tête hexagonale

W10142233

PRÉPARATION DU SITE

EXIGENCES D’INSTALLATION

PLANIFICATION DE L’INSTALLATION

IMPORTANT:

■ Installer les poignées sur les panneaux avant

l’installation du panneau. Suivre les instructions reçues avec la trousse de poignée pour installer lespoignées.

■ Planier l’installation à l’aide de ces instructions,

accompagnées des instructions d’installation fournies avec le réfrigérateur. Des modications doivent être apportées au réfrigérateur pour accueillir les panneaux de porte de style armoire.

Pièces nécessaires

 L’un des modèles de réfrigérateur encastré

suivant: Côte à côte de 42": JS42NXFXDE

Côte à côte de 48": JS48NXFXDE

Réfrigérateur de 36" avec congélateur en bas: JB36NXFXLE, JB36NXFXRE

Réfrigérateur de 36" avec congélateur en bas et porte à double battant : JF36NXFXDE

Réfrigérateur de 42" avec congélateur en bas et porte à double battant : JF42NXFXDE

 Ensemble de panneaux de porte de style

armoire, qui contient la grille et l’ensemble de supports de grille

 Panneaux personnalisés

REMARQUE: L’épaisseur nécessaire pour tous les panneaux est de 3/4" (1,91 cm).

EXIGENCES D’OUVERTURE

IMPORTANT:

 La largeur de l’ouverture d’encastrement

d’un côté à l’autre doit être telle que

spéciée par le modèle concerné, pour

au moins 3" (7,62cm) en retrait de l’avant

du meuble. Si l’ouverture d’encastrement

ne respecte pas cette condition, des

modications devront être apportées.  La profondeur de l’ouverture de l’avant du

meuble jusqu’au mur arrière doit être de 25"

(63,5cm) au moins pour une installation en

afeurement.

OPTIONS D’INSTALLATION DE L’ARMOIRE ET DU PANNEAU

Profondeur de l’armoire – 25" (63,5cm)

Support de grille – vue de dessus

AB E

A. Porte du réfrigérateur B.

Panneau de porte de style armoire

Support de grille – vue de côté

C. Garniture latérale D. Support de grille E. Armoire adjacente

PRÉPARATION DU SITE

A. Porte du réfrigérateur B.

Panneau de porte de style armoire

C. Garniture latérale D. Support de grille

PRÉPARATION DU SITE | 33

PRÉPARATION DU SITE

DIMENSIONS DE L’OUVERTURE À DÉCOUPER DANS L’ARMOIRE

EXIGENCES DE CIRCULATION D’AIR

IMPORTANT:

 Les installations de panneaux de porte de style armoire nécessitent un dégagement minimum de 1/8" (3,2mm) au-dessus du réfrigérateur. Cet espace ne devrait pas

être bloqué, notamment par d’éventuels softes.

 Les modèles peuvent être installés en utilisant l’option1, 2 ou 3.

Option1 – Ouverture vers le plafond

Ouverture vers le plafond

Option2 – Avant décoratif

(façade de meuble uniquement)

Fausse devanture

Option3 – Softe fermé

Espace de 1/8" (3,2mm)

34 | PRÉPARATION DU SITE

PRÉPARATION DU SITE

DIMENSIONS DU PANNEAU

MODÈLE AVEC CONGÉLATEUR SUPERPOSÉ

Poids maximum autorisés :

• Panneau de porte – 60 lb (27,2 kg)

• Panneau de tiroir – 25 lb (11,3 kg)

MODÈLES DE RÉFRIGÉRATEUR AVEC CONGÉLATEUR EN BAS ET PORTE ÀDOUBLE BATTANT

Poids maximum autorisés :

• Panneau de porte – 38 lb (17,2 kg)

• Panneau de tiroir – (modèle de 36") – 25 lb (11,3 kg)

• Panneau de tiroir – (modèle de 42") – 30 lb (13,6 kg)

A A

MODÈLES CÔTE À CÔTE

Poids maximum autorisés (modèles de 42") :

• Panneau de porte du réfrigérateur – 65 lb (29,5 kg)

• Panneau de porte du congélateur – 49 lb (22,2 kg) Poids maximum autorisés (modèles de 48") :

• Panneau de porte du réfrigérateur – 66 lb (29,9 kg)

• Panneau de porte du congélateur – 50 lb (23 kg)

A B

PRÉPARATION DU SITE

Légende Modèle Dimension

A 36" 35 3/4" (90,81cm) B 36" 59 1/8" (150,2cm) C 36" 20 1/2" (52,07cm)

Légende Modèle Dimension

A B 59 1/8" (150,2cm) C 20 1/2" (52,07cm) D 35 3/4" (90,81cm)

A B 59 1/8" (150,2cm) C 20 1/2" (52,07cm) D 41 3/4" (106,05cm)

36"

42"

17 3/4" (45,24 cm)

20 3/4" (52,86 cm)

Légende Modèle Dimension

A B 23 3/4" (60,48 cm) C 81" (205,7cm)

A B 27 1/4" (69,37 cm) C 81" (205,7cm)

42"

48"

17 3/4" (45,24cm)

20 1/4" (51,59 cm)

PRÉPARATION DU SITE | 35

PRÉPARATION DU SITE

PANNEAU ANTIBASCULEMENT SECONDAIRE

AVERTISSEMENT

 Les panneaux antibasculement principaux

pour les installations avec ouverture vers

le plafond sont xés à 84" (213,36cm) du

plancher (côté arrière).  Pendant l’installation d’un panneau, soulever

Risque de basculement

Le réfrigérateur est lourd au sommet et bascule facilement lorsqu'il n'est pas complètement installé.

Installer le panneau antibasculement secondaire pour assurer la stabilité du produit.

Utiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur.

Le non-respect de ces instructions peut causer un décès ou une blessure grave.

le réfrigérateur jusqu’à ce que le haut du

réfrigérateur soit en contact avec le bas

dupanneau antibasculement secondaire.

INSTALLATION DU PANNEAU ANTIBASCULEMENT SECONDAIRE

1. Marque l’emplacement des montants sur le mur

de l’armoire de droite.

2. Fixer de façon sécuritaire un panneau de 2" x4"

x 12" (5cm x 10cm x 30,4cm) à l’armoire de droite en utilisant des vis à bois. Utiliser 3 vis àbois nº 8 x 2" (5,08cm) ou plus longues.

REMARQUE:

 Il est recommandé de visser les vis à

bois à partir de la paroi de l’armoire vers le panneau antibasculement secondaire comme illustré.

 Le panneau doit chevaucher de 1" (2,54cm)

le haut du réfrigérateur.

 Laisser 4" (10,16cm) d’espace à l’arrière

comme illustré.

IMPORTANT:

 Pour toutes les installations de panneaux

de porte de style armoire, le panneau antibasculement secondaire doit être installéavant le panneau de porte.

 Ce panneau antibasculement doit être xé

sur le côté droit de l’ouverture dans l’armoire selon les dimensions indiquées dans l’illustration.

REMARQUE: Le panneau antibasculement est requis, il s’ajoute au panneau antibasculement du mur arrière (pour les installations avec ouverture vers le plafond) décrit dans les instructions d’installation incluses avec ce réfrigérateur.

 Fixer le panneau antibasculement

secondaire pour que la surface du bas du panneau antibasculement secondaire soit a 75 1/2" (191,77cm) du plancher (côté droit).

36 | PRÉPARATION DU SITE

4" (10,16cm)

A. Réfrigérateur B. Panneau antibasculement

secondaire

75 1/2" (191,77cm)

C. Armoire de cuisine D. Vis à bois

INSTALLATION

INSTALLER LE SUPPORT DE GRILLE

INSTALLATION POUR :

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

REMARQUE: Si le réfrigérateur n’est pas sur roulettes, il est recommandé d’abaisser le produit pour avoir un meilleur accès au haut de l’appareil pendant l’installation du panneau. Pour faciliter l’installation de la grille, il est recommandé de sortir le produit de l’armoire, mais pas plus de 8" (20,32cm).

1. Retirer les trois vis xant chaque plaque de

montage au haut du réfrigérateur sur chaque côté. Jeter les plaques de montage, mais conserver les vis pour xer les deux supports de grille fournis dans cet ensemble.

2. Retirer les deux vis xant le séparateur d’air au

compartiment de l’appareil. Jeter les séparateurs d’air et replacer les vis dans les trous respectifs.

3. Aligner les trois trous de l’assemblage de

supports de grille avec les trois trous du côté de l’armoire, comme indiqué. Utiliser les vis retirées à l’étape1 et xer le support de grille.

4. Répéter l’étape3 pour installer l’autre support de

grille sur le côté opposé du réfrigérateur. IMPORTANT: Installer les panneaux de porte de

style armoire avant d’enlever les deux supports de grille déjà en place peut endommager les panneaux.

INSTALLATION

Pièces à utiliser:

2 supports de grille

INSTALLATION | 37

INSTALLATION

INSTALLATION DU SÉPARATEUR D’AIR EN MOUSSE

Aligner la base du séparateur d’air en mousse avec la base

du logement de l’appareil

INSTALLATION POUR :

1. Enlever le protecteur en papier du séparateur

d’air en mousse pour mettre à nu la pellicule collante.

OFF

2. Coller le séparateur d’air en mousse au

compartiment de l’appareil où le séparateur d’airen métal était installé en appliquant une pression uniforme.

Pièces à utiliser:

1 séparateur d’air en mousse

38 | INSTALLATION

INSTALLATION

INSTALLATION DU PANNEAU DE GRILLE

INSTALLATION POUR:

1. Positionner le panneau de grille entre les

supports de grille situés de chaque côté de l’armoire.

2. Accrocher le haut de la grille sur les rivets-

goupilles. Faire tourner vers le bas et pousser le bas du panneau de la grille dans l’appareil jusqu’à ce que le panneau de la grille s’emboîte.

REMARQUE: Pour enlever le panneau de la grille, pousser le haut du panneau de la grille vers l’intérieur jusqu’à ce que la partie inférieure se déboîte. Fairetourner et soulever le panneau de la grille.

Pièces à utiliser:

1 panneau de la grille

INSTALLATION

INSTALLATION | 39

INSTALLATION

MARQUER LES EMPLACEMENTS DES SUPPORTS SUPÉRIEURS DES PANNEAUX

INSTALLATION POUR :

6 3/4" (17,2cm)

IMPORTANT : Pour une installation en armoire, au lieu de percer des trous le long du bord supérieur des panneaux, le gabarit de perçage (fournies avec le réfrigérateur) doit être placé correctement.

REMARQUES :

■ Aucun ajustement du gabarit n’est nécessaire pour

le bord inférieur des panneaux de porte.

■ Aucun ajustement du gabarit n’est nécessaire pour

le panneau du tiroir de congélateur personnalisé.

1. Aligner le gabarit de perçage sur l’arrière du

panneau de porte personnalisé, de sorte que le haut du gabarit soit décalé de 6 ³⁄4" (17,2 cm) du haut du panneau de la porte du réfrigérateur. REMARQUE : Le seul dénivelé est celui de 6 ³⁄4" (17,2 cm) à partir du sommet du panneau de porte.

2. Continuer à utiliser le gabarit comme vous le

feriez normalement, le long du bas et du côté poignée du panneau de porte.

40 | INSTALLATION

A. Haut du panneau de porte personnalisé du réfrigérateur B. Gabarit de perçage C. Bas du panneau de porte personnalisé du réfrigérateur

INSTALLATION

INSTALLATION DES SUPPORTS ET DES RONDELLES À ÉPAULEMENT DU PANNEAU

Côté de la charnière

INSTALLATION POUR :

1. Fixer le support supérieur du panneau de porte

du réfrigérateur/congélateur au panneau de porte personnalisé en bois au moyen de vis pointues à tête hexagonale (2) aux emplacements de vis marqués (voir la section “Marquer les emplacements des supports supérieurs des panneaux”).

2. Pour marquer l’emplacement des rondelles à

épaulement, mesurer ‘A’ du haut du panneau, mesurer ‘B’ du côté du panneau. Marquer l’emplacement des trous comme indiqué à la ﬁgure. Consulter le tableau 1 pour connaître les dimensions de ‘A’, ‘B’ et ‘C’ selon le modèle.

3. Fixer la rondelle à épaulement sur le panneau

de porte personnalisé en bois au moyen de vis pointues à tête hexagonale (2) aux emplacements de vis marqués à l’étape 2. REMARQUE : Ne pas visser les vis à fond aﬁn de permettre un dégagement sufﬁsant pour que la rondelle à épaulement puisse être insérée dans la fente en J située sur la porte.

4. Pour les modèles avec porte double et

congélateur en bas, répéter les étapes 1 à 3 pour installer les supports et les rondelles à épaulement du panneau sur l’autre porte.

Tableau 1 – Emplacements des rondelles

àépaulement

Modèle A B C

Réfrigérateur

de 36" avec congélateur

enbas

Porte à double

battant de

36" / 42"

Côte à côte de 42" / 48"

185/16"

(465,5 mm)

185/16"

(465,5 mm)

23"

(583,5mm)

13/16"

(30,3 mm)

7/8"

(21,75mm)

13/16"

(20,6mm)

INSTALLATION | 41

301/2"

(774 mm)

301/2"

(774 mm)

425/16"

(1075 mm)

INSTALLATION

INSTALLATION DES SUPPORTS DU CONGÉLATEUR

POUR LES MODÈLES CÔTE À CÔTE – PASSER

CETTE ÉTAPE

INSTALLATION POUR :

1. Pour marquer l’emplacement des vis du support

du congélateur, mesurer ‘A’ à partir du haut du panneau. Marquer l’emplacement des trous comme indiqué à la ﬁgure. Consulter le tableau 2 pour connaître les dimensions de ‘A’ selon le modèle.

2. Fixer le support de congélateur au panneau de

tiroir en bois personnalisé aux emplacements de vis marqués à l’étape 1.

3. Répéter les étapes 1 et 2 pour ﬁxer le support

de congélateur pour l’autre côté.

Tableau 2 – Emplacements des supports

ducongélateur

42 | INSTALLATION

2" (52,77mm)

5 5/8" (143,3 mm)

4 7/8" (123,4 mm)

5 5/8" (143,3 mm)

Modèle ‘A’

Porte à double battant

et congélateur en bas

de 36"

Porte à double battant

de 42"

1/2"

(12,85mm)

9/16"

(14,43mm)

INSTALLATION

INSTALLATION DU PANNEAU DE CONGÉLATEUR

POUR LES MODÈLES CÔTE À CÔTE – PASSER

CETTE ÉTAPE

INSTALLATION POUR :

1. Desserrer légèrement les vis de support du

panneau du congélateur. REMARQUE : S’assurer que les portes du réfrigérateur sont bien fermées.

2. Glisser le panneau sur le tiroir. Serrer les quatre

vis de chaque côté pour ﬁxer le support au panneau du tiroir.

3. À l’aide des vis plates à tête cruciforme, ﬁxer les

supports du panneau au tiroir.

4. Pour l’ajustement ultérieur du panneau, ne pas

serrer complètement les vis qui maintiennent le support au tiroir.

IMPORTANT : Une fois l’installation de tous les panneaux terminée, vériﬁer l’alignement. Le panneau du tiroir peut être monté ou descendu pour rectiﬁer l’alignement. Ne serrer entièrement les vis qu’une fois les panneaux parfaitement alignés.

INSTALLATION

Pièces à utiliser:

6 vis cruciformes

INSTALLATION | 43

INSTALLATION

INSTALLATION DES PANNEAUX DE PORTE

44 | INSTALLATION

INSTALLATION POUR:

WARNING

Tip Over Hazard

Refrigerator is top heavy and tips easily when not completely installed.

Install secondary anti-tip board to ensure product stability.

Use two or more people to move and install refrigerator.

Failure to do so can result in death or serious injury.

REMARQUE :

 S’assurer que le panneau antibasculement

secondaire est installé avant d’ouvrir la porte. Consulter la section “INSTALLATION DU PANNEAU ANTIBASCULEMENT SECONDAIRE” pour installer le panneau antibasculement secondaire.

 Pour l’installation du panneau, il est recommandé

de sortir le produit de l’armoire, mais pas plus de 8" (20,32 cm).

 Soulever le réfrigérateur jusqu’à ce que le haut

du réfrigérateur touche le bas du panneau antibasculement secondaire.

 N’ouvrir qu’une porte à la fois.

1. Ouvrir les portes et enlever les couvercles de

charnière.

REMARQUE : Les modèles avec porte à double battant et congélateur en bas possèdent un couvercle de charnière inférieur qui doit aussi être enlevé.

2. Retirer les caches de tiges d’ajustement de la

porte pour exposer les tiges d’ajustement.

3. Utiliser l’emballage en mousse pour maintenir la

porte ouverte pendant l’installation du panneau.

INSTALLATION

INSTALLATION DES PANNEAUX DE PORTE (SUITE)

AVERTISSEMENT

Risque du poids excessif

Utiliser deux personnes ou plus pour déplacer et installer les panneaux.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

4. Aligner les deux rondelles à épaulement à

l’arrière du panneau de porte avec les fentes en “J” sur le côté de la porte du réfrigérateur.

5. Glisser simultanément le panneau sur la porte

et abaisser le support du panneau sur les tiges d’ajustement situées en haut de la porte.

REMARQUE:

 Pour les modèles avec porte à double battant

et côte à côte, répéter les étapes 2 à 5 pour installer le deuxième panneau de porte.

 Après avoir bien installé les panneaux, abaisser

le réfrigérateur sur les roulettes.

INSTALLATION

INSTALLATION | 45

INSTALLATION

DÉPLACEMENT DU RÉFRIGÉRATEUR À L’EMPLACEMENT FINAL

A. Niveau

INSTALLATION POUR :

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

1. Déplacer le réfrigérateur vers l’arrière et

uniformément dans l’ouverture de l’armoire de manière à ce que tous les panneaux soient en afﬂeurement sur tous les côtés avec les armoires adjacentes.

2. Utiliser un tournevis à douille de 5/16" pour faire

tourner les écrous d’ajustement de l’aplomb dans le sens horaire et soulever le réfrigérateur. Ajuster les écrous d’ajustement de l’aplomb jusqu’à ce que le haut du réfrigérateur touche le bas du panneau antibasculement secondaire.

IMPORTANT : Une fois la hauteur ajustée, s’assurer que le réfrigérateur est parfaitement d’aplomb à l’horizontale. S’assurer aussi que les panneaux sont en afﬂeurement avec les armoires latérales.

46 | INSTALLATION

A. Boulon d’ajustement

de l’aplomb (arrière)

A B

B. Boulon d’ajustement

de l’aplomb (avant)

INSTALLATION

AJUSTER L’OUVERTURE DE LA PORTE

INSTALLATION POUR :

1. Si l’ouverture standard de 110° de la porte est

trop large, ajuster la goupille de butée de porte pour obtenir un débattement maximal de 90° de la porte. Insérer la goupille de butée de porte dans la charnière supérieure, au trou indiqué. Àl’aide d’une clé hexagonale de 5/32", serrer lagoupille de butée de la porte.

Pièces à utiliser:

INSTALLATION

Goupille de butée (au besoin)

INSTALLATION | 47

INSTALLATION

Installation Bloc

AJUSTER LE PANNEAU DE CONGÉLATEUR

POUR LES MODÈLES CÔTE À CÔTE – PASSER

CETTE ÉTAPE

INSTALLATION POUR :

1. L’espace entre le panneau et les armoires

adjacentes doit être de 1/8" (3,2mm). Utiliser la cale d’installation pour mesurer les espaces.

48 | INSTALLATION

1/8"

Installation Bloc

INSTALLATION

AJUSTER LE PANNEAU DE RÉFRIGÉRATEUR

INSTALLATION POUR :

1. Desserrer légèrement les vis du support

de panneau pour permettre au panneau de bouger de gauche à droite.

2. Ajuster les panneaux pour obtenir un espace de

1/8" (3,2mm) entre les panneaux et les armoires adjacentes. Pour les modèles avec porte à

double battant et congélateur en bas, aligner les bords extérieurs du panneau du réfrigérateur avec les bords extérieurs du panneau du congélateur des deux côtés. Pour les modèles côte à côte, aligner les panneaux du réfrigérateur et du congélateur avec les armoires latérales.

REMARQUE : Ajuster le panneau, pas la porte, si des ajustements sont nécessaires pour l’alignement ou l’espacement.

INSTALLATION

3. Serrer les vis de support de panneau.

1/8"

INSTALLATION | 49

INSTALLATION

AJUSTER LE PANNEAU DE RÉFRIGÉRATEUR (SUITE)

A. Tige d’ajustement

INSTALLATION POUR :

4. Utiliser une clé hexagonale de 5/32" pour élever

ou abaisser les tiges d’ajustement aﬁn de monter ou descendre le panneau de porte.

5. L’espace entre le panneau et le bas du sofﬁte

doit être de 1/8" (3,2 mm).

50 | INSTALLATION

1/8"

Installation Block

INSTALLATION

FIXER LES PANNEAUX

A B

INSTALLATION POUR :

1. À l’aide des vis à tête hexagonale fendue, ﬁxer

les charnières supérieure et inférieure aux panneaux de porte. Bien serrer toutes les vis du panneau de porte.

REMARQUE : Ne pas trop serrer les vis pour ne pas endommager le panneau.

2. Modèles de 36" avec congélateur en bas –

Utiliser les vis à tête hexagonale pour xer le panneau au support de porte supplémentaire.

Pièces à utiliser:

Vis à tête hexagonale fendue (au besoin)

INSTALLATION

CCD

A. Charnière supérieure B. Support de montage C. Trous pour les vis

D. Tiges d’ajustement

deporte

E. Trous pour vis (modèles

de 36" avec congélateur en bas seulement)

INSTALLATION | 51

INSTALLATION

FIXER LES PANNEAUX (SUITE)

3. Utiliser les vis à tête cruciforme pour ﬁxer le

panneau à la porte, sur le côté charnières.

4. À l’aide des vis à tête hexagonale fendue, ﬁxer

le support de montage, situé en bas des portes, aux panneaux.

Pièces à utiliser:

Vis à tête cruciforme (au besoin)

Vis à tête hexagonale fendue (au besoin)

52 | INSTALLATION

INSTALLATION

TERMINER L’INSTALLATION

INSTALLATION POUR :

1. Replacer les couvre-charnières.

2. Emboîter les caches des tiges d’ajustement.

3. Au moyen des vis à tête cruciforme, ﬁxer les

garnitures côté poignées (fournies avec le réfrigérateur) aux portes.

Pièces à utiliser:

INSTALLATION

Vis à tête cruciforme (au besoin)

INSTALLATION | 53

NOTES:

54 | INSTALLATION

NOTES:

INSTALLATION

INSTALLATION | 55

W11286875A

56 | APPENDIX

07/18

JennAir W11215146, W11215148, W11215150, W11239303 Panel Kit Installation Guide

Specifications and Main Features

Frequently Asked Questions

User Manual
