30" (76.2 CM) AND 36" (91.4 CM)

ELECTRIC DOWNDRAFT COOKTOP

INSTALLATION INSTRUCTIONS

INSTRUCTIONS D’INSTALLATION DE LA TABLE DE CUISSON ÉLECTRIQUE AVEC ASPIRATION

PAR LE BAS DE 30" (76,2 CM) ET 36" (91,4 CM)

Table of Contents/Table des matières

COOKTOP SAFETY ........................................................................2

INSTALLATION REQUIREMENTS .................................................2

Tools and Parts .............................................................................2

Location Requirements ................................................................3

Venting Requirements ..................................................................4

Venting Methods ..........................................................................5

Electrical Requirements ...............................................................7

INSTALLATION INSTRUCTIONS ...................................................8

Prepare Cooktop ..........................................................................8

Install Foam Strip .........................................................................9

Install Cooktop .............................................................................9

Make Electrical Connection .........................................................9

Complete Installation .................................................................10

SÉCURITÉ DE LA TABLE DE CUISSON .....................................11

EXIGENCES D’INSTALLATION ...................................................11

Outils et pièces ...........................................................................11

Exigences d’emplacement .........................................................12

Exigences concernant l’évacuation ...........................................13

Méthodes d’évacuation .............................................................14

Spéciﬁcations électriques ..........................................................16

INSTRUCTIONS D’INSTALLATION .............................................17

Préparation de la table de cuisson ............................................17

Installation de la bande de mousse ...........................................18

Installation de la table de cuisson ..............................................18

Raccordement électrique ...........................................................19

Achever l’installation ..................................................................20

IMPORTANT:

Save for local electrical inspector’s use.

IMPORTANT :

À conserver pour consultation par l’inspecteur local des installations électriques.

W10848428B

COOKTOP SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.” These words mean:

You can be killed or seriously injured if you don't immediately

DANGER

WARNING

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can happen if the instructions are not followed.

follow instructions.

You

can be killed or seriously injured if you don't

instructions.

INSTALLATION REQUIREMENTS

Tools and Parts

Gather the required tools and parts before starting installation. Read and follow the instructions provided with any tools listed here.

Tools needed

■ Tape measure

■ Flat-blade screwdriver

■ Phillips head screwdriver

■ Drill

■ Level

■ 6" socket extension

■ Marker or pencil

■ Pliers

■

/4" drill bit

■ Jigsaw

■ Ratchet with

■

/4" nut driver

/8" socket

Parts supplied

■ Vent grille

■ Pre-ﬁlter

■ Plenum

■ Plenum screw pack

■ Downdraft motor

assembly

Parts needed

■ A UL Listed or CSA Approved strain relief for

knockout.

■ A UL Listed or CSA Approved conduit connector for

(1.3 cm) trade-size metal-clad conduit

■ UL Listed wire connectors

■ Metal ducting

■ Wall cap

6" (15.2 cm) Round Surface Wall Cap Damper Order Part Number A406

31/4" x 10" (8.3 cm x 25.4 cm) Surface Wall Cap Damper Order Part Number A403

To order, see the “Assistance or Service” section of the Use and Care Guide.

■ Vent clamps

Check local codes. Check existing electrical supply. See the “Electrical Requirements” section.

It is recommended that all electrical connections be made by a licensed, qualiﬁed electrical installer.

/8" (2.2 cm)

/2"

Location Requirements

IMPORTANT: Observe all governing codes and ordinances. When installing cooktop, use minimum dimensions given.

■ Use the countertop opening dimensions that are given

with these Installation Instructions. Given dimensions are minimum clearances and provide 0" (0 cm) clearance.

■ Grounded electrical supply is required. See the “Electrical

Requirements” section.

■ If cabinet has drawers, drawers will need to be removed and

drawer fronts installed on front of cabinet.

IMPORTANT: An undercounter built-in oven cannot be installed under this product.

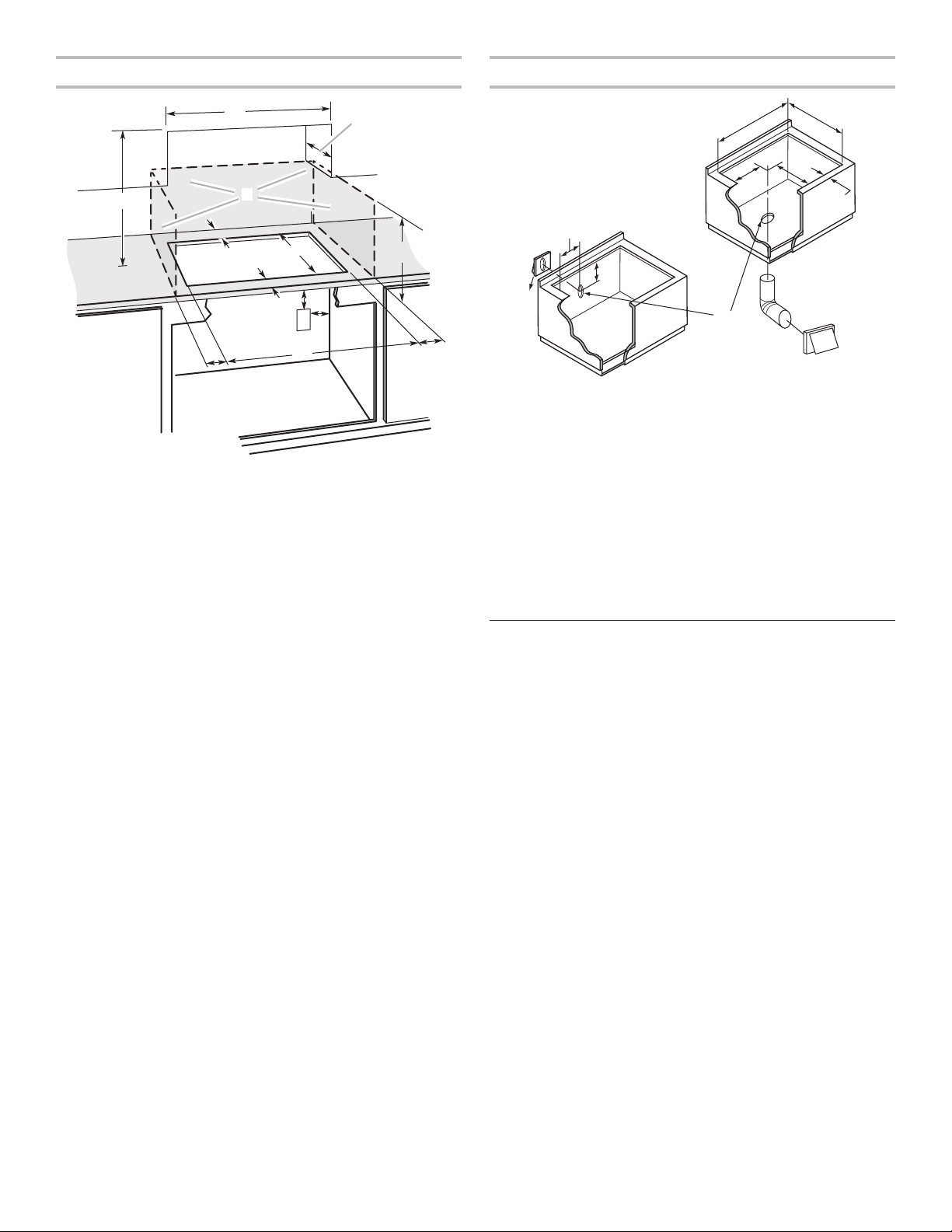

Product Dimensions

30" (76.2 cm) Cooktop – for standard and electric models

A. 221/16" (56.0 cm) without stainless steel trim or

221/2" (57.2 cm) or 23" (58.5 cm) with stainless steel trim (depending on model)

B. Model/serial/rating/clearance plate location

C. 20

/4" (52.7 cm) screw head to screw head

36" (91.4 cm) Cooktop – for standard and electric models

A. 203/4" (52.7 cm) screw head to screw head B. Model/serial/rating/clearance plate location

C. 22

/16" (56.0 cm) without stainless steel trim or 221/2" (57.2 cm) or 23" (58.5 cm) with stainless steel trim (depending on model)

A. 36 B. 11 C. 34 D. 14

/16" (92.3 cm)

/32" (29.4 cm)

/64" (86.8 cm)

/32" (37.4 cm)

E. 2" (5.1 cm) recommended minimum

cabinet to motor clearance

F. 18

/32" (47.6 cm)

G. 3

/32" (9.3 cm)

A. 30 B. 12 C. 28 D. 14

/8" (78.4 cm)

/16" (31.0 cm)

/64" (72.3 cm)

/32" (37.4 cm)

E. 2" (5.1 cm) recommended minimum

cabinet to motor clearance

F. 18

/32" (47.6 cm)

G. 3

/32" (9.3 cm)

Cabinet Dimensions

Cutout Dimensions

A. 30" (76.2 cm) on 30" (76.2 cm) models

36" (91.4 cm) on 36" (91.4 cm) models B. Combustible area above countertop (shown by dashed box above) C. 30" (76.2 cm) minimum clearance between top of cooktop platform

and bottom of uncovered wood or metal cabinet (24" [61 cm]

minimum clearance if bottom of wood or metal cabinet is covered by

not less than

less than No. 28 MSG sheet steel, 0.015" [0.04 cm] stainless steel,

0.024" [0.06 cm] aluminum, or 0.020" [0.05 cm] copper) D. 13" (33 cm) recommended upper cabinet depth E. 2" (5.1 cm)

F. 21

/8" (53.7 cm)

G. 18" (45.7 cm) minimum clearance from upper cabinet to countertop

within minimum horizontal clearances to cooktop

H. Junction box or outlet: 12" (30.5 cm) minimum from bottom

of countertop

I. Junction box or outlet: 10" (25.4 cm) from right-hand side of cabinet

J. 28

/8" (73.3 cm) on 30" (76.2 cm) models

349/16" (87.8 cm) on 36" (91.4 cm) models

K. 2

/2" (6.4 cm) minimum distance to nearest left and right side

combustible surface above cooktop

L. 1

/2" (3.8 cm) minimum clearance between back wall and countertop

/4" [0.6 cm] ﬂame retardant millboard covered with not

NOTE: After making the countertop cutout, some installations may require notching down the base cabinet side walls to clear the cooktop base. To avoid this modiﬁcation, use a base cabinet with sidewalls wider than the cutout.

■ A minimum side clearance of 6" (15.2 cm) is recommended

between side of cooktop and side wall for maximum ventilation performance.

A. 287/8" (73.3 cm) maximum on 30" (76.2 cm) models

349/16" (87.8 cm) maximum on 36" (91.4 cm) models

B. 21

/8" (53.7 cm) maximum on both 30" (76.2 cm) and 36" (91.4 cm)

models

C. 8

/32" (21.8 cm) on 30" (76.2 cm) models

157/16" (39.2 cm) on 36" (91.4 cm) models

D. 6

/64" (16.0 cm) on both 30" (76.2 cm) and 36" (91.4 cm) models E. 2" (5.1 cm) minimum space to front edge of cooktop F. Floor exhaust option

G. 6

/8" (15.6 cm) for 6" (15.2 cm) vent system

51/8" (13 cm) for 5" (12.7 cm) vent system

H. 8

/32" (21.8 cm) on 30" (76.2 cm) models

157/16" (39.2 cm) on 36" (91.4 cm) models I. 16" (40.6 cm) on both 30" (76.2 cm) and 36" (91.4 cm) models J. Wall exhaust option

Venting Requirements

IMPORTANT: This cooktop must be exhausted outdoors unless using the Duct-Free Filter Accessory Kit. See the “Venting Methods” section.

■ Do not terminate the vent system in an attic or other

enclosed area.

■ Use a vent cap.

■ Vent system must terminate to the outside.

■ Use only a 6" (15.2 cm) diameter round or 3

(8.3 cm x 25.4 cm) rectangular vent except as follows: For electric cooktops, a 5" (12.7 cm) diameter round vent may be used for venting straight out the back of the cooktop and directly through the wall for 10 ft (3.0 m) or less.

■ Before making cutouts, make sure there is proper clearance

within the wall or ﬂoor for the exhaust vent.

■ Do not cut a joist or stud unless absolutely necessary. If a

joist or stud must be cut, then a supporting frame must be constructed.

■ The size of the vent should be uniform.

■ The vent system must have a damper.

■ Use vent clamps to seal all joints in the vent system.

■ Use caulking to seal exterior wall or roof opening around

the cap.

■ Determine which venting method is best for your application.

/4" x 10"

For Best Performance:

■ Use 26-gauge minimum galvanized or 25-gauge minimum

aluminum metal vent. Poor quality pipe ﬁttings can reduce airﬂow. Flexible metal vent is not recommended.

NOTE: Local codes may require a heavier gauge material.

■ Metal duct may be reduced to 30-gauge galvanized steel

or 26-gauge aluminized steel if allowed by local codes. This reduction is based on information in the International Residential Codes Section M1601.1 (2006 edition).

■ Do not install 2 elbows together.

■ Use no more than three 90° elbows.

■ If an elbow is used, install it as far away as possible from

the vent motor exhaust opening.

■ Make sure there is a minimum of 18" (45.7 cm) of straight

vent between the elbows if more than one elbow is used.

■ Elbows too close together can cause excess turbulence that

reduces airﬂow.

■ Do not use a 5" (12.7 cm) elbow in a 6" (15.2 cm) or 3

/4" x 10"

(8.3 cm x 25.4 cm) system.

■ Do not reduce to a 5" (12.7 cm) system after using

6" (15.2 cm) or 31/4" x 10" (8.3 cm x 25.4 cm) ﬁttings.

■ Avoid forming handmade crimps. Handmade crimps may

restrict airﬂow.

■ Use a vent cap for proper performance. If an alternate wall

or roof cap is used, be certain the cap size is not reduced and that it has a backdraft damper.

■ Use vent clamps to seal all joints in the vent system.

■ Use caulking to seal exterior wall or roof opening around

the cap.

The length of vent system and number of elbows should be kept to a minimum to provide efﬁcient performance.

The maximum equivalent length of the vent system is 60 ft (18.3 m). For altitudes above 4,500 ft (1372 m), reduce recommended vent run by 20% for best performance.

Cold Weather Installations

An additional backdraft damper should be installed to minimize backward cold air ﬂow.

Makeup Air

Local building codes may require the use of makeup air systems when using ventilation systems greater than speciﬁed CFM of air movement. The speciﬁed CFM varies from locale to locale. Consult your HVAC professional for speciﬁc requirements in your area.

Venting Methods

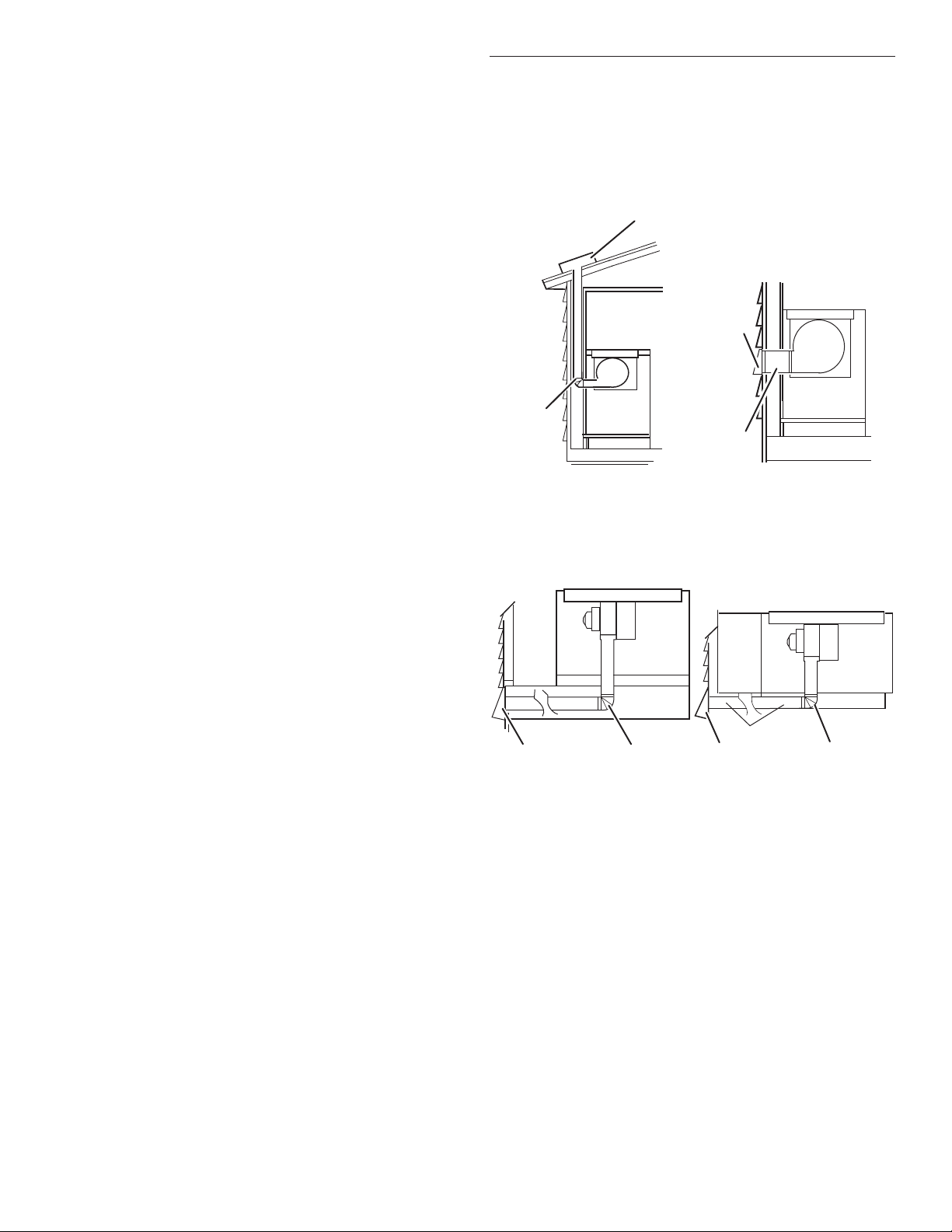

Common venting methods are shown for a counter-mounted downdraft cooktop. The cooktop may be vented through the wall or ﬂoor.

Option 1 - Roof Venting Option 2 - Wall Venting

A. 6" (15.2 cm) round roof venting B. Roof cap

Option 3 - Venting

Between Floor Joist

A. Wall cap B. 6" (15.2 cm) round wall venting

A. 6" (15.2 cm) round wall venting B. Wall cap

Option 4 - Venting Behind

Cabinet Kick Plate

3¼" x 10"

(8.3 cm x 25.4 cm)

A B

A. Wall cap B. 6" (15.2 cm) round wall venting

Concrete Slab Installations – Exhaust Through Wall

A. Wall cap B. 6" (15.2 cm) round metal vent C. 16" (40.6 cm) maximum D. 6" (15.2 cm) round PVC sewer

pipe E. 6" (15.2 cm) round metal duct F. 6" (15.2 cm) round

PVC coupling G. Concrete slab H. 6" (15.2 cm) round PVC

sewer pipe

I. 6" (15.2 cm) round 90° PVC

sewer pipe elbow

J. Tightly pack gravel or sand

completely around pipe. K. 30 ft (9.1 m) max. L. 6" (15.2 cm) round 90° PVC

sewer pipe elbow M. 6" (15.2 cm) round PVC

coupling N. 12" (30.5 cm) minimum

H I

Duct-Free Filter Accessory Kit

The Duct-Free Filter Accessory Kit Part Number JDA7000WX is now available. Duct-Free Filter Accessory Kit is ideal for both new construction and kitchen renovation projects because it provides an easy alternative to the installation of metal ducting and venting in the downdraft system outside the home. The kit includes all required hardware, one ﬁlter and complete installation instructions. Replacement Filter Part Number W10177003 is available.

Calculating Vent System Length

To calculate the length of the system you need, add the equivalent feet (meters) for each vent piece used in the system.

Vent Piece 6" (15.2 cm) Round

45° elbow 2.5 ft

(0.8 m)

90° elbow 5.0 ft

(1.5 m)

6" (15.2 cm) wall cap 0.0 ft

(0.0 m)

31/4" x 10" (8.3 cm x 25.4 cm) to 6" (15.2 cm) transition

6" (15.2 cm) to 31/4" x 10" (8.3 cm x 25.4 cm) transition

31/4" x 10" (8.3 cm x 25.4 cm) to 6" (15.2 cm) 90° elbow transition

4.5 ft (1.4 m)

1 ft (0.3 m)

5.0 ft (1.5 m)

6" (15.2 cm) to 31/4" x 10" (8.3 cm x 25.4 cm) 90° elbow transition

31/4" x 10" (8.3 cm x 25.4 cm) 90° elbow

31/4" x 10" (8.3 cm x 25.4 cm) ﬂat elbow

31/4" x 10" (8.3 cm x 25.4 cm) wall cap

5.0 ft (1.5 m)

12.0 ft (3.7 m)

0.0 ft (0.0 m)

Example vent system

(0.6 m)

wall cap

90˚ elbow

6 ft (1.8 m)

2 ft

1- 90° elbow = 5 ft (1.5 m) 8 ft (2.4 m) straight = 8 ft (2.4 m) 1 - wall cap = 0 ft (0 m) System length = 13 ft (3.9 m)

NOTE: Flexible vent is not recommended. Flexible vent creates back pressure and air turbulence that greatly reduce performance.

Electrical Requirements

WARNING

Before You Make the Electrical Connection:

To properly install your cooktop, you must determine the type of electrical connection you will be using and follow the instructions provided for it here.

■ A 4-wire or 3-wire, single-phase, 120-/240-volt, 60 Hz.,

AC-only electrical supply on a separate, 40-amp circuit breaker is required for both 30" (76.2 cm) and 36" (91.4 cm) models. If a fused system is used, fuse both sides of the line.

■ The cooktop should be connected directly to the junction

box through the ﬂexible metal conduit. The ﬂexible, armored cable extending from the fuse box or circuit breaker box should be connected directly to the junction box.

■ Locate the junction box to allow as much slack as possible

between the junction box and the cooktop so that the cooktop can be moved if servicing becomes necessary in the future.

■ A UL Listed or CSA Approved conduit connector must be

provided at each end of the power supply cable (at the cooktop and at the junction box).

■ If the house has aluminum wiring, follow the procedure

below:

■ Connect the aluminum wiring using special connectors

and/or tools designed and UL Listed for joining copper to aluminum.

Follow the electrical connector manufacturer’s recommended procedure. Aluminum/copper connection must conform with local codes and industry-accepted wiring practices.

Electrical Shock Hazard

Disconnect power before servicing.

Use 8 gauge copper wire.

Electrically ground cooktop.

Failure to follow these instructions can result in death, fire, or electrical shock.

If codes permit and a separate ground wire is used, it is recommended that a qualiﬁed electrical installer determine that the ground path and wire gauge are in accordance with local codes.

Check with a qualiﬁed electrical installer if you are not sure the cooktop is properly grounded.

Make sure that the electrical connection and wire size are adequate and in conformance with the National Electrical Code, ANSI/NFPA 70-latest edition or CSA Standards C22.1-94, Canadian Electrical Code, Part 1 and C22.2 No. O-M91-latest edition, and all local codes and ordinances.

A copy of the above code standards can be obtained from:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, Ohio 44131-5575

INSTALLATION INSTRUCTIONS

Prepare Cooktop

Decide on the ﬁnal location for the cooktop.

WARNING

Excessive Weight Hazard

Use two or more people to move and install cooktop.

Failure to do so can result in back or other injury.

IMPORTANT: Do not cut top of product packaging. This may damage the product.

1. Open product as instructed on product packaging.

2. Remove all items from both sides of the foam and set aside.

Take out packaging foam and set aside to lay cooktop on.

IMPORTANT: Do not place packaging foam on knobs.

3. Using 2 or more people, remove cooktop and place the

cooktop upside down on the packaging foam, making sure the knobs are not laid on the packaging foam.

8. Remove access panel from plenum using a 1/4" nut driver

and set aside.

A. Access panel B. 2 screws

9. Remove 4 locking nuts and 4 washers from literature bag. NOTE: Remove the 4 protective caps from the motor

mounting posts.

10. Place blower motor on plenum and rotate blower outlet to where it matches the ductwork.

4. Remove plenum and plenum screw pack (in the literature

bag).

5. Remove downdraft motor assembly.

6. Place plenum on bottom of cooktop with round opening

to the motor wire harness. NOTE: All holes are pre-drilled. If all 6 holes do not line up,

reverse plenum.

A. Plenum B. Cooktop C. Motor wire harness

7. Using a 1/4" nut driver, screw in the 6 screws from the

literature pack to attach plenum.

A. Blower motor B. Plenum

11. Install and ﬁnger-tighten the 4 washers and locking nuts that were removed through the opening of the motor access panel. Do not over-tighten to allow for motor to rotate.

12. Connect blower electrical connector to cooktop.

13. Using a 1/4" nut driver, screw the electrical junction cover

(1.3 cm)

WARNING

to the burner box with 2 screws.

4. Using a wood block between the screw and the countertop, moderately tighten the screws to secure the cooktop.

IMPORTANT: Do not tighten screws directly against the countertop.

5. Install grease ﬁlter. NOTES:

■ The ﬁlter should always be placed at an angle. As you

face the front of the cooktop, the top of the ﬁlter should rest against the right side of the vent opening.

■ The bottom of the ﬁlter should rest against the left side

of the vent chamber at the bottom.

■ If the ﬁlter is ﬂat against the fan wall, ventilation

effectiveness will be reduced.

6. Install vent grille.

Install Foam Strip

1. Remove foam strip from the package containing literature.

2. Remove backing from foam strip.

3. Remove 1 of the 4 foam strips.

4. Apply foam strip adhesive-side down around bottom of

cooktop, 1/4" (6.4 mm) from edge and cut out excessive material 1/4" (6.4 mm) from edge.

NOTE: The foam strip keeps the underside of the cooktop glass free from debris and helps the cooktop sit ﬂat on uneven counters.

1/4"

(6.4 mm)

A. Cooktop base B. Foam strip C. Glass

5. Repeat steps 3 and 4 for remaining edges.

Install Cooktop

Make Electrical Connection

WARNING

Electrical Shock Hazard

Disconnect power before servicing.

Use 8 gauge copper wire.

Electrically ground cooktop.

Failure to follow these instructions can result in death, fire, or electrical shock.

This cooktop is manufactured with the frame connected to the bare ground wire. Connect the cooktop cable to the junction box through the UL Listed or CSA Approved conduit connector.

1. Disconnect power.

2. Remove junction box cover, if present.

3. Connect the ﬂexible cable conduit from the cooktop to the

junction box using a UL Listed or CSA Approved conduit connector.

4. Tighten screws on conduit connector if present.

5. See the “Electrical Connection Options” chart to complete

installation for your type of electrical connection.

Electrical Connection Options

Excessive Weight Hazard

Use two or more people to move and install cooktop.

Failure to do so can result in back or other injury.

1. Using 2 or more people, lift the cooktop from packaging

foam and install the cooktop into the countertop cutout by tilting one end of the cooktop into the cutout, then lowering the other end into the cutout.

NOTE: Make sure that the front edge of the cooktop is parallel to the front edge of the countertop. If repositioning is needed, lift entire cooktop up from cutout to avoid scratching the countertop.

2. Rotate motor to align with duct work and attach ducting.

3. Fully tighten motor and, using a 1/4" nut driver, reattach motor

access cover with 2 screws. IMPORTANT: Verify that the motor access cover is fully

tightened and back on the plenum.

If your home has: And you will be

connecting to:

4-wire A fused disconnect

or circuit breaker box

½"

3-wire A fused disconnect

or circuit breaker box

½"

Go to Section:

4-Wire Cable from Home Power Supply to 4-Wire Cable from Cooktop

3-Wire Cable from Home Power Supply to 4-Wire Cable from Cooktop U.S. only

4-Wire Cable from Home Power Supply to 4-Wire Cable from Cooktop

3-Wire Cable from Home Power Supply to 4-Wire Cable from Cooktop - U.S. only

IMPORTANT: Use the 4-wire cable from home power supply

in the U.S. where local codes do not allow grounding through neutral, new branch circuit installations (1996 NEC), mobile homes and recreational vehicles, new construction, and in Canada.

F G

A. Cable from home power supply B. Black wires C. Bare ground wires D. 4-wire cable from cooktop E. Junction box

F. White wires G. UL Listed wire connector H. Red wires I. UL Listed or CSA Approved

conduit connector

1. Connect the 2 black wires together using the UL Listed

wire connectors.

2. Connect the 2 red wires together using the UL Listed

wire connectors.

3. Connect the 2 white wires together using the UL Listed

wire connectors.

4. Connect the green (or bare) ground wire from the cooktop

cable to the green (or bare) ground wire (in the junction box) using the UL Listed wire connectors.

5. Install junction box cover.

IMPORTANT: Use the 3-wire cable from power supply where

local codes permit connecting the frame-ground conductor to the neutral (white) junction box wire.

F G

A. Cable from home power supply B. Red wires C. White wire and green (or bare)

wire (from cooktop)

D. 4-wire cable from cooktop E. Junction box

F. White wire G. UL Listed wire connector H. Black wires I. UL Listed or CSA Approved

conduit connector

1. Connect the 2 black wires together using the UL Listed wire connectors.

2. Connect the 2 red wires together using the UL Listed wire connectors.

3. Connect the green or bare and white cooktop cable wires to the white (neutral) wire in the junction box using the UL Listed wire connectors.

4. Install junction box cover.

Complete Installation

1. Check that all parts are now installed. If there is an extra part, go back through the steps to see which step was skipped.

2. Check that you have all your tools.

3. Dispose of/recycle all packaging materials.

4. Use a mild solution of liquid household cleaner and warm

water to clean cooktop before use. Dry thoroughly with a soft cloth. For more information, see the “Cooktop Care” section of the Use and Care Guide.

5. Read the “Cooktop Use” section in the cooktop Use and Care Guide.

6. Reconnect power.

NOTE: If the cooktop does not work after turning on the power,

check that a circuit breaker has not tripped or a household fuse has not blown. See the “Troubleshooting” section in the Use and Care Guide for further information.

If you need Assistance or Service:

Please reference the “Warranty” section of the Use and Care Guide.

SÉCURITÉ DE LA TABLE DE CUISSON

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d’autres.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou “AVERTISSEMENT”. Ces mots signifient :

Risque possible de décès ou de blessure grave si vous ne

DANGER

AVERTISSEMENT

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

EXIGENCES D’INSTALLATION

Outils et pièces

Rassembler les outils et pièces nécessaires avant d’entreprendre l’installation. Lire et suivre les instructions fournies avec chacun des outils de la liste ci-dessous.

Outils nécessaires

■ Mètre-ruban

■ Tournevis à lame plate

■ Tournevis cruciforme

■ Perceuse

■ Niveau

■ Rallonge pour clé à

douille de 6"

■ Marqueur ou crayon

■ Pince

■ Foret de

■ Scie sauteuse

■ Clé à cliquet avec douille

/4"

de 3/8"

■ Tourne-écrou de

/4"

Pièces fournies

■ Grille de ventilation

■ Pré-ﬁltre

■ Chambre de distribution

■ Paquet de vis pour

chambre de distribution

■ Moteur d’aspiration

Pièces nécessaires

■ Un collier de serrage (homologation UL ou CSA) pour

opercule arrachable de 7/8" (2,2 cm).

■ Un connecteur de conduit (homologation UL ou CSA)

pour conduit à armature métallique de diamètre standard

/2" (1,3 cm)

■ Connecteurs de ﬁls (homologation UL)

■ Conduit métallique

■ Bouche de décharge murale

Clapet de bouche de décharge murale à surface arrondie de 6" (15,2 cm) Commander la pièce numéro A406

Clapet de bouche de décharge murale à surface arrondie de 31/4" x 10" (8,3 cm x 25,4 cm) Commander la pièce numéro A403

Pour commander, voir la section “Assistance ou service” du Guide d’utilisation et d’entretien.

■ Brides de conduit

Consulter les codes locaux. Vériﬁer l’alimentation électrique existante. Voir la section “Spéciﬁcations électriques”.

Il est recommandé de faire réaliser tous les raccordements électriques par un électricien qualiﬁé agréé.

Exigences d’emplacement

IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur. Lors de l’installation de la table de cuisson, utiliser les dimensions minimales indiquées.

■ Utiliser les dimensions d’ouverture du plan de travail qui

sont indiquées dans ces Instructions d’installation. Les dimensions données sont les espacements minimaux et fournissent un dégagement de 0" (0 cm).

■ Une source d’électricité avec liaison à la terre est nécessaire.

Voir la section “Spéciﬁcations électriques”.

■ Si le placard comporte des tiroirs, ces tiroirs doivent être

retirés et les façades des tiroirs installées sur l’avant du placard.

IMPORTANT : Il n’est pas possible d’installer un four encastré sous plan de travail sous ce produit.

Dimensions du produit

Table de cuisson de 30" (76,2 cm) – Pour les modèles standard et électriques

Table de cuisson de 36" (91,4 cm) – Pour les modèles standard et électriques

A. 203/4" (52,7 cm) d’une tête de vis à l’autre B. Emplacement de la plaque signalétique indiquant

modèle, n° de série, valeurs nominales et dégagements

C. 22

/16" (56,0 cm) sans garniture en acier inoxydable ou 221/2" (57,2 cm) ou 23" (58.5 cm) avec garniture en acier inoxydable

A. 221/16" (56,0 cm) sans garniture en acier inoxydable ou

221/2" (57,2 cm) ou 23" (58,5 cm) avec garniture en acier inoxydable

B. Emplacement de la plaque signalétique indiquant

modèle, n° de série, valeurs nominales et dégagements

C. 20

/4" (52,7 cm) d’une tête de vis à l’autre

A. 307/8" (78,4 cm)

B. 12

/16" (31,0 cm)

C. 28

/64" (72,3 cm)

D. 14

/32" (37,4 cm)

E. Dégagement minimal de

2" (5,1 cm) recommandé entre la caisse et le moteur

/32" (47,6 cm)

F. 18

G. 3

/32" (9,3 cm)

A. 36 B. 11 C. 34 D. 14

/16" (92,3 cm)

/32" (29,43 cm)

/64" (86,8 cm)

/32” (37,4 cm)

E. Dégagement minimal de

2" (5,1 cm) recommandé entre la caisse et le moteur

F. 18

/32" (47,6 cm)

G. 3

/32" (9,3 cm)

Dimensions du placard

Dimensions de l’ouverture à découper

A. 30" (76,2 cm) sur les modèles de 30" (76,2 cm)

36" (91,4 cm) sur les modèles de 36" (91,4 cm)

B. Zone de matière combustible au-dessus du plan de travail (espace

délimité par des lignes pointillées ci-dessus)

C. Distance minimale de séparation de 30" (76,2 cm) entre le dessus de

la table de cuisson et le fond d’un placard métallique ou de bois non couvert (distance de séparation de 24" [61 cm] ou plus si le fond du placard de métal ou de bois est recouvert d’une plaque d’au moins

/4" [0,6 cm] de matériau résistant aux ﬂammes, lui-même recouvert d’une feuille métallique d’une épaisseur correspondant à un calibre de 28 au moins pour l’acier, 0,015" [0,04 cm] pour l’acier inoxydable, 0,024" [0,06 cm] pour l’aluminium ou 0,020" [0,05 cm] pour le cuivre)

D. Profondeur recommandée pour les placards supérieurs : 13" (33 cm) E. 2" (5,1 cm)

F. 21

/8" (53,7 cm)

G. Distance de séparation minimale de 18" (45,7 cm) entre le placard

supérieur et le plan de travail avec distance minimale de séparation horizontale pour la table de cuisson

H. Boîtier de connexion ou prise électrique : 12" (30,5 cm) ou plus

depuis le bas du plan de travail

I. Boîtier de connexion ou prise électrique : 10" (25,4 cm) depuis le côté

droit du placard

J. 28

/8" (73,3 cm) sur les modèles 30" (76,2 cm)

349/16" (87,8 cm) sur les modèles 36" (91,4 cm)

K. Distance de séparation minimale de 2

surface de matériau combustible la plus proche, à gauche ou à droite au-dessus de la table de cuisson

L. Distance de séparation minimale de 1

la paroi arrière et le plan de travail

/2" (6,4 cm) par rapport à la

/2" (3,8 cm) ou plus entre

REMARQUE : Après le découpage de l’ouverture dans le plan de travail, il est possible que pour certaines conﬁgurations d’installation, il soit nécessaire d’entailler les parois latérales du placard inférieur pour permettre le passage de la base de la table de cuisson. Pour éviter cette modiﬁcation, utiliser un placard inférieur dont la largeur des parois latérales est supérieure à celle de l’ouverture découpée.

■ Un dégagement minimum de 6" (15,2 cm) entre le côté de

la table de cuisson et la paroi latérale est recommandé pour une performance maximale de ventilation.

A. 287/8" (73,3 cm) maximum sur les modèles de 30" (76,2 cm)

349/16" (87,8 cm) maximum sur les modèles de 36" (91,4 cm)

B. 21

/8" (53,7 cm) maximum sur les modèles de 30" (76,2 cm)

et de 36" (91,4 cm)

C. 8

/32" (21,8 cm) sur les modèles de 30" (76,2 cm)

157/16" (39,2 cm) sur les modèles de 36" (91,4 cm)

D. 6

/64" (16,0 cm) sur les modèles de 30" (76,2 cm) et 36" (91,4 cm)

E. Dégagement minimal de 2" (5,1 cm) jusqu’au rebord avant de la table

de cuisson

F. Option d’évacuation par le plancher

G. 6

/8" (15,6 cm) pour un système d’évacuation de 6" (15,2 cm)

51/8" (13 cm) pour un système d’évacuation de 5" (12,7 cm)

H. 8

/32" (21,8 cm) sur les modèles de 30" (76,2 cm)

157/16" (39,2 cm) sur les modèles de 36" (91,4 cm) I. 16" (40,6 cm) sur les modèles de 30" (76,2 cm) et de 36" (91,4 cm) J. Option d’évacuation par le mur

Exigences concernant l’évacuation

IMPORTANT : L’évacuation de cette table de cuisson doit se faire à l’extérieur à moins d’utiliser la trousse accessoire de ﬁltration sans conduit de. Voir la section “Méthodes d’évacuation”.

■ Ne pas terminer le circuit d’évacuation dans un grenier

ou dans un autre espace fermé.

■ Utiliser un clapet de conduit.

■ Le système doit décharger l’air à l’extérieur.

■ Utiliser uniquement du conduit de 6" (15,2 cm) de

diamètre ou un conduit d’évacuation rectangulaire de 31/4" x 10" (8,3 cm x 25,4 cm), sauf dans les cas suivants : avec une cuisinière électrique, un conduit métallique rond de 5" (12,7 cm) peut être utilisé pour une évacuation directement depuis l’arrière de la cuisinière à travers le mur sur une longueur de 10 pi (3,0 m) au maximum.

■ Avant d’effectuer des découpes, s’assurer qu’il y a un

dégagement convenable entre le mur ou le plancher pour le conduit d’évacuation.

■ On ne doit couper un poteau de colombage ou une solive

que si c’est absolument nécessaire. Dans ce cas, on devra construire une structure de support appropriée.

■ La taille du conduit doit être uniforme.

■ Le circuit d’évacuation doit comporter un clapet.

■ Au niveau de chaque jointure du circuit d’évacuation, assurer

l’étanchéité avec les brides de serrage.

■ À l’aide d’un produit de calfeutrage, assurer l’étanchéité

autour de la bouche de décharge à l’extérieur (à travers le mur ou le toit).

■ Déterminer quelle méthode d’évacuation est la plus

appropriée.

Pour obtenir la meilleure performance :

■ Utiliser un conduit de ventilation en acier galvanisé

d’épaisseur minimum nº 26 ou en aluminium d’épaisseur minimum nº 25. Des raccords de mauvaise qualité peuvent réduire le ﬂux d’air. On déconseille l’emploi d’un conduit en métal ﬂexible.

REMARQUE : Les codes locaux pourraient exiger un matériau plus épais.

■ Le conduit métallique peut être réduit à une épaisseur nº 30

pour l’acier galvanisé ou nº 26 pour l’aluminium si c’est permis par les codes locaux. Cette information est basée sur l’information dans la Section des Codes Résidentiels Internationaux M1601.1 (édition 2006).

■ Ne pas installer 2 coudes ensemble.

■ Ne pas utiliser plus de trois coudes à 90°.

■ Si l’on utilise un coude, on doit le placer le plus loin possible

de l’ouverture d’évacuation du moteur de ventilation.

■ Veiller à incorporer une section de conduit rectiligne d’au

moins 18" (45,7 cm) entre deux raccords coudés adjacents.

■ Des coudes trop rapprochés peuvent occasionner une

turbulence excessive qui réduirait la circulation de l’air.

■ Ne pas utiliser un coude de 5" (12,7 cm) dans un système

de 6" (15,2 cm) ou 31/4" x 10" (8,3 cm x 25,4 cm).

■ Ne pas réduire le système à une longueur de 5" (12,7 cm)

après avoir utilisé des raccords de 6" (15,2 cm) ou de 31/4" x 10" (8,3 cm x 25,4 cm).

■ Éviter le sertissage manuel. Il peut restreindre le ﬂux d’air.

■ Utiliser un clapet de conduit pour que le rendement soit

correct. Si une bouche de décharge murale ou de toit est utilisée, s’assurer que la taille de la bouche de décharge n’est pas réduite et qu’elle comporte un clapet anti-reﬂux.

■ Au niveau de chaque jointure du circuit d’évacuation,

assurer l’étanchéité avec les brides de serrage.

■ À l’aide d’un produit de calfeutrage, assurer l’étanchéité

autour de la bouche de décharge à l’extérieur (à travers le mur ou le toit).

La longueur du système d’évacuation et le nombre de coudes doivent être réduits au minimum pour une performance efﬁcace.

La longueur maximale équivalente du circuit d’évacuation est de 60 pi (18,3 m). Pour les altitudes excédant 4 500 pi (1 372 m), réduire la longueur du système d’évacuation de 20 % pour une performance optimale.

Installations pour régions à climat froid

On doit installer un clapet anti-reﬂux additionnel pour minimiser le reﬂux d’air froid.

Air d’appoint

Le code du bâtiment local peut exiger l’emploi d’un système de renouvellement de l’air/introduction d’air d’appoint, lors de l’utilisation d’un système d’aspiration de débit supérieur à une valeur (pieds cubes par minute) spéciﬁée. Le débit spéciﬁé en pieds cubes par minute varie d’une juridiction à l’autre. Consulter un professionnel des installations de chauffage/ ventilation/climatisation au sujet des exigences spéciﬁques applicables dans la juridiction locale.

Méthodes d’évacuation

Les méthodes d’évacuation standard illustrées correspondent à une table de cuisson avec aspiration par le bas montée sur comptoir. L’évacuation de la table de cuisson peut se faire par le mur ou le plancher.

Option 1 - Décharge

à travers le toit

A. Conduit de dia. 6" (15,2 cm)

pour sortie à travers le toit

B. Bouche de décharge sur toit

Option 3 - Évacuation

entre les solives au

plancher

A. Bouche de décharge murale B. Conduit de dia. 6" (15,2 cm)

pour sortie à travers le mur

Option 2 - Décharge

à travers le mur

A. Conduit de dia. 6" (15,2 cm)

pour sortie à travers le mur

B. Bouche de décharge murale

Option 4 - Évacuation

derrière le garde-pieds

de la caisse

3¼" x 10"

(8,3 x 25,4 cm)

A B

A. Bouche de décharge murale B. Conduit de dia. 6" (15,2 cm)

pour sortie à travers le mur

Installations dans dalle de béton – Évacuation à travers le mur

A. Bouche de décharge murale B. Conduit métallique de dia. 6" (15,2 cm) C. 16" (40,6 cm) maximum D. Conduit PVC pour égout de dia. 6" (15,2 cm) E. Conduit métallique de dia. 6" (15,2 cm) F. Raccord PVC de dia. 6" (15,2 cm) G. Dalle de béton H. Conduit PVC pour égout de dia. 6" (15,2 cm) I. Coude à 90° en PVC pour égout de dia. 6" (15,2 cm) J. Gravier ou sable compacté tout autour du tuyau. K. 30 pi (9,1 m) max. L. Coude à 90° en PVC pour égout de dia. 6" (15,2 cm) M. Raccord PVC de dia. 6" (15,2 cm) N. 12" (30,5 cm) minimum

H I

Trousse accessoire de ﬁltration sans conduit

La trousse accessoire de ﬁltration sans conduit, pièce nº JDA7000WX est désormais disponible. La trousse accessoire de ﬁltration sans conduit est idéale tant pour les nouvelles constructions que les projets de rénovation de cuisine parce qu’elle offre une alternative facile à l’installation de conduits métalliques et à la décharge de système à aspiration par le bas vers l’extérieur du domicile. Cet ensemble comprend tout le matériel nécessaire, un ﬁltre et des instructions d’installation complètes. Le ﬁltre à charbon de rechange (pièce numéro W10177003) est disponible.

Calcul de la longueur effective du circuit d’évacuation

Pour calculer la longueur effective du circuit d’évacuation nécessaire, additionner les longueurs équivalentes (pieds/ mètres) de tous les composants utilisés dans le système.

Composant Conduit de diamètre de 6"

Coude à 45° 2,5 pi (0,8 m)

Coude à 90° 5 pi (1,5 m)

Bouche de décharge murale de 6" (15,2 cm)

Raccord de transition de 31/4" x 10" (8,3 cm x 25,4 cm) sur 6" (15,2 cm)

Raccord de transition de 6" (15,2 cm) à 31/4" x 10" (8,3 cm x 25,4 cm)

Coude de transition à 90° de 31/4" x 10" (8,3 cm x 25,4 cm) à 6" (15,2 cm)

Raccord coudé à 90° de 6" (15,2 cm) à 31/4" x 10" (8,3 cm x 25,4 cm)

(15,2 cm)

0,0 pi (0,0 m)

4,5 pi (1,4 m)

1 pi (0,3 m)

9 pi (2,7 m)

5 pi (1,5 m)

Coude à 90° de 31/4" x 10" (8,3 cm x 25,4 cm)

Coude plat de 31/4" x 10" (8,3 cm x 25,4 cm)

Bouche de décharge murale 31/4" x 10" (8,3 cm x 25,4 cm)

5 pi (1,5 m)

12 pi (3,7 m)

0 pi (0,0 m)

Exemple de circuit d’évacuation

(0,6 m)

bouche de décharge murale

AVERTISSEMENT

coude à 90˚

6 pi (1,8 m)

2 pi

1 - coude à 90° = 5 pi (1,5 m) Section droite de 8 pi (2,4 m) = 8 pi (2,4 m) 1 - bouche de décharge murale = 0 pi (0,0 m) Longueur totale = 13 pi (3,9 m)

REMARQUE : On déconseille l’emploi d’un conduit ﬂexible. Un conduit ﬂexible peut causer une rétro-pression et des turbulences de l’air, ce qui réduit considérablement la performance.

Spéciﬁcations électriques

Avant d’établir la connexion électrique :

Pour installer la table de cuisson correctement, il faut établir le type de raccords électriques que l’on utilisera et suivre les instructions indiquées ici.

■ L’appareil doit être alimenté uniquement par un circuit

monophasé en CA uniquement de 120/240 V et 60 Hz, à 4 ﬁls ou 3 ﬁls, sur un circuit séparé de 40 ampères (pour les modèles de 36" [91,4 cm] et les modèles de 30" [76,2 cm]). Si l’on utilise un circuit protégé par fusible, il doit l’être à chaque extrémité du circuit.

■ La table de cuisson doit être connectée directement

au boîtier de connexion par l’intermédiaire du conduit métallique ﬂexible. Le câble blindé ﬂexible sortant du boîtier de distribution (fusible ou disjoncteur) doit être raccordé directement au boîtier de connexion.

■ Placer le boîtier de connexion de façon à laisser le plus de

jeu possible entre celui-ci et la table de cuisson pour pouvoir déplacer la table de cuisson en cas de besoin de réparation à l’avenir.

■ Un connecteur de conduit homologué UL ou CSA doit être

fourni à chaque extrémité du câble d’alimentation électrique (à la table de cuisson et au boîtier de connexion).

■ Si le domicile est équipé d’un câblage en aluminium, suivre

les instructions suivantes :

■ Connecter le câblage en aluminium en utilisant des

connecteurs et/ou des outils spécialement conçus et homologués UL pour ﬁxer le cuivre à l’aluminium.

Suivre la procédure recommandée par le fabricant de connecteurs électriques. La connexion aluminium/cuivre doit être conforme aux codes locaux et aux pratiques de câblage acceptées par l’industrie.

Risque de choc électrique

Déconnecter la source de courant électrique avant l'entretien.

Utiliser du fil en cuivre de calibre 8.

Relier la table de cuisson à la terre.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

Si on utilise un conducteur distinct de liaison à la terre lorsque les codes le permettent, il est recommandé qu’un électricien qualiﬁé vériﬁe que la liaison à la terre et le calibre du conducteur sont conformes aux codes locaux.

Vériﬁer avec un électricien qualiﬁé si vous avez des doutes quant à la qualité de la liaison à la terre de la table de cuisson.

S’assurer que la connexion électrique et le calibre des ﬁls sont appropriés et conformes au National Electrical Code, à la norme ANSI/NFPA 70 – dernière édition, ou à la norme CSA C22.1-94, au Code canadien de l’électricité, Partie 1 et C22.2 N° O-M91 – dernière édition, et à tous les codes et règlements locaux.

Pour obtenir un exemplaire des normes et codes ci-dessus, contacter :

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, Ohio 44131-5575

INSTRUCTIONS D’INSTALLATION

Préparation de la table de cuisson

Déterminer l’emplacement ﬁnal de la table de cuisson.

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer la table de cuisson.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

IMPORTANT : Ne pas couper le dessus de l’emballage du produit, car cela pourrait endommager le produit.

1. Ouvrir la boîte tel que stipulé sur l’emballage du produit.

2. Retirer tous les articles des deux côtés du bloc en mousse et

les réserver. Sortir le bloc en mousse et le mettre de côté aﬁn de déposer la table de cuisson sur le dessus.

IMPORTANT : Ne pas placer de mousse d’emballage sur les boutons.

3. Avec l’aide de deux personnes ou plus, retirer la table de

cuisson et placer la table de cuisson à l’envers sur le bloc en mousse, s’assurant que les boutons ne sont pas déposés sur le bloc en mousse.

7. À l’aide d’un tourne-écrou de 1/4", visser les 6 vis du sachet

de documentation pour ﬁxer la chambre de distribution.

8. Retirer le panneau d’accès de la chambre de distribution à

l’aide d’un tourne-écrou de 1/4" et le mettre de côté.

A. Panneau d’accès B. 2 vis

9. Retirer 4 écrous de blocage et 4 rondelles du sachet de

documentation. REMARQUE : Retirer les 4 capuchons protecteurs des tiges

de montage du moteur.

10. Placer le moteur du ventilateur sur la chambre de distribution

et tourner la sortie de ventilation pour la faire correspondre au conduit.

4. Retirer la chambre de distribution et le paquet de vis (dans le

sachet de documentation).

5. Retirer le moteur d’aspiration.

6. Placer la chambre de distribution de la table de cuisson avec

l’ouverture ronde orientée vers le faisceau de câblage du moteur.

REMARQUE : Tous les trous sont prépercés. Si tous les 6 trous ne sont pas alignés, inverser la chambre de distribution.

A. Moteur du ventilateur B. Chambre de distribution

11. Installer et serrer avec les doigts les 4 rondelles et écrous de

blocage qui ont été retirés à travers l’ouverture du couvercle d’accès au moteur. Ne pas trop serrer aﬁn de permettre le moteur de tourner.

12. Brancher le connecteur électrique du ventilateur à la table de

cuisson.

A. Chambre de distribution B. Table de cuisson

C. Faisceau de câblage

du moteur

13. À l’aide d’un tourne-écrou de 1/4", visser le couvercle de

raccordement électrique à la boîte des brûleurs au moyen de 2 vis.

Installation de la bande de mousse

1. Enlever la bande de mousse du sachet de documentation.

2. Retirer l’endos de la bande de mousse.

3. Retirer 1 des 4 bandes de mousse.

4. Appliquer la bande de mousse côté adhésif autour du bas

de la table de cuisson, 1/4" (6,4 mm) du bord et couper la matériel excessif 1/4" (6,4 mm) du bord.

REMARQUE : La bande de mousse protège la face inférieure du verre de la table de cuisson de tout résidu et permet à la table de cuisson de reposer à plat sur des plans de travail irréguliers.

1/4"

(6,4 mm)

B C

A. Base de la table de cuisson B. Bande de mousse C. Vitrocéramique

5. Répéter les étapes 1 et 2 pour les côtés restant.

Installation de la table de cuisson

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et

installer la table de cuisson.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

1. Avec l’aide de deux personnes ou plus, soulever la table de

cuisson du bloc de mousse et installer la table de cuisson dans l’ouverture du comptoir en inclinant une extrémité de la table de cuisson dans l’ouverture, puis en abaissant l’autre extrémité dans l’ouverture.

REMARQUE : S’assurer que le bord avant de la table de cuisson est parallèle au bord avant du comptoir. S’il est nécessaire de repositionner la table de cuisson, la soulever entièrement de l’ouverture pour éviter de rayer le comptoir.

2. Tourner le moteur pour l’aligner avec le conduit et le ﬁxer au

conduit.

3. Serrer complètement le moteur et à l’aide d’un tourne-écrou

de 1/4", ﬁxer le couvercle d’accès au moteur au moyen de 2 vis.

IMPORTANT : Vériﬁer que le couvercle d’accès au moteur est complètement serré et se trouve sur la chambre de distribution.

4. À l’aide d’un bloc en bois entre la vis et le comptoir, serrer

légèrement les vis pour ﬁxer le comptoir. IMPORTANT : Ne pas serrer les vis directement contre

le plan de travail.

5. Installer le ﬁltre à graisse.

REMARQUES :

■ Le ﬁltre doit toujours être placé en angle. Lorsque l’on se

place face à la table de cuisson, le sommet du ﬁltre doit reposer contre le côté droit de l’ouverture d’aération.

■ Le fond du ﬁltre doit reposer contre le côté gauche

de la chambre d’évacuation, au fond de celle-ci.

■ Si le ﬁltre est à plat contre la paroi du ventilateur,

l’efﬁcacité du système de ventilation sera réduite.

6. Installer la grille de ventilation.

Raccordement électrique

(1,3 cm)

AVERTISSEMENT

Risque de choc électrique

Déconnecter la source de courant électrique avant l'entretien.

Utiliser du fil en cuivre de calibre 8.

Relier la table de cuisson à la terre.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

Câble à 4 conducteurs depuis le point de distribution du domicile jusqu’au câble à 4 conducteurs de la table de cuisson

IMPORTANT : Utiliser le câble à 4 conducteurs provenant du

point de distribution du domicile aux États-Unis lorsque les codes ne permettent pas la mise à la terre par l’intermédiaire du conducteur neutre, en cas de nouvelle installation avec alimentation par un circuit secondaire (1996 NEC), dans les résidences mobiles et les véhicules récréatifs, dans les nouvelles constructions et au Canada.

F G

Un conducteur nu de liaison à la terre est connecté au châssis de la table de cuisson lors de la fabrication. Raccorder le câble de la table de cuisson au boîtier de connexion à l’aide du connecteur de conduit homologué UL ou CSA.

1. Déconnecter la source de courant électrique.

2. Enlever le couvercle du boîtier de connexion, le cas échéant.

3. Avec un connecteur de conduit (homologation UL ou CSA),

connecter le conduit de câble ﬂexible de la table de cuisson au boîtier de connexion.

4. Serrer les vis du connecteur de conduit, le cas échéant.

5. Voir le tableau “Options de raccordement électrique”

pour terminer l’installation correspondant à votre type de raccordement électrique.

Options de raccordement électrique

Câblage de la maison : Point de

distribution :

4 conducteurs Boîte de

disjoncteur ou coupe-circuit avec fusible

½"

3 conducteurs Boîte de

disjoncteur ou coupe-circuit avec fusible

½"

Voir la section suivante :

Câble à 4 conducteurs depuis le point de distribution du domicile jusqu’au câble à 4 conducteurs de la table de cuisson

Câble à 3 conducteurs depuis le point de distribution du domicile jusqu’au câble à 4 conducteurs de la table de cuisson - É.-U. seulement

A. Câble d’alimentation du domicile B. Conducteurs noirs C. Conducteurs nus de liaison

à la terre D. Câble à 4 conducteurs depuis

la table de cuisson E. Boîtier de connexion

F. Conducteurs blancs G. Connecteur de ﬁls

(homologation UL) H. Conducteurs rouges I. Connecteur de conduit

(homologation UL ou CSA)

1. Connecter ensemble les 2 conducteurs noirs avec un

connecteur de ﬁls (homologation UL).

2. Connecter ensemble les 2 conducteurs rouges avec un

connecteur de ﬁls (homologation UL).

3. Connecter ensemble les 2 conducteurs blancs avec un

connecteur de ﬁls (homologation UL).

4. Connecter le conducteur vert (ou nu) de liaison à la terre du

câble de la table de cuisson au conducteur vert (ou nu) de liaison à la terre dans le boîtier de connexion - utiliser un connecteur de ﬁls (homologation UL).

5. Réinstaller le couvercle du boîtier de connexion.

Câble à 3 conducteurs depuis le point de distribution du domicile jusqu’au câble à 4 conducteurs de la table de cuisson - É.-U. seulement

IMPORTANT : Utiliser le câble à 3 conducteurs depuis le point

de distribution lorsque le code local en vigueur permet le raccordement entre le conducteur de liaison à la terre du châssis et le conducteur neutre (blanc) dans le boîtier de connexion.

A. Câble d’alimentation du domicile B. Conducteurs rouges C. Conducteur blanc et vert (ou nu)

de liaison à la terre (depuis la table de cuisson)

D. Câble à 4 conducteurs depuis la

table de cuisson

E. Boîtier de connexion F. Conducteur blanc G. Connecteur de ﬁls

(homologation UL) H. Conducteurs noirs I. Connecteur de conduit

(homologation UL ou CSA)

1. Connecter ensemble les 2 conducteurs noirs avec un

connecteur de ﬁls (homologation UL).

2. Connecter ensemble les 2 conducteurs rouges avec un

connecteur de ﬁls (homologation UL).

3. Connecter le conducteur vert ou nu et le conducteur

blanc de la table de cuisson au conducteur blanc (neutre) dans le boîtier de connexion avec un connecteur de ﬁl (homologation UL).

4. Réinstaller le couvercle du boîtier de connexion.

F G

Achever l’installation

1. Vériﬁer que toutes les pièces sont maintenant installées. S’il

reste une pièce, passer en revue les différentes étapes pour découvrir laquelle aurait été oubliée.

2. Vériﬁer la présence de tous les outils.

3. Jeter/recycler tous les matériaux d’emballage.

4. Utiliser une solution d’eau tiède et de nettoyant ménager

liquide doux pour nettoyer la table de cuisson avant utilisation. Sécher parfaitement avec un linge doux. Pour plus de renseignements, voir la section “Entretien de la table de cuisson” du Guide d’utilisation et d’entretien.

5. Lire “Utilisation de la table de cuisson” dans le Guide

d’utilisation et d’entretien de la table de cuisson.

6. Reconnecter la source de courant électrique. REMARQUE : Si la table de cuisson ne fonctionne pas une fois

l’alimentation branchée, vériﬁer que le disjoncteur n’est pas déclenché ou que les fusibles ne sont pas grillés. Voir la section “Dépannage” dans le Guide d’utilisation et d’entretien pour plus de renseignements.

Si vous avez besoin d’assistance ou de service :

Consulter la section “Garantie” du Guide d’utilisation et d’entretien.

W10848428B

11/16

Jenn-Air JED3430GB, JED3536GS Installation Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
