Visuelles Fehlersuchgerät (Taschenformat) FFL-050

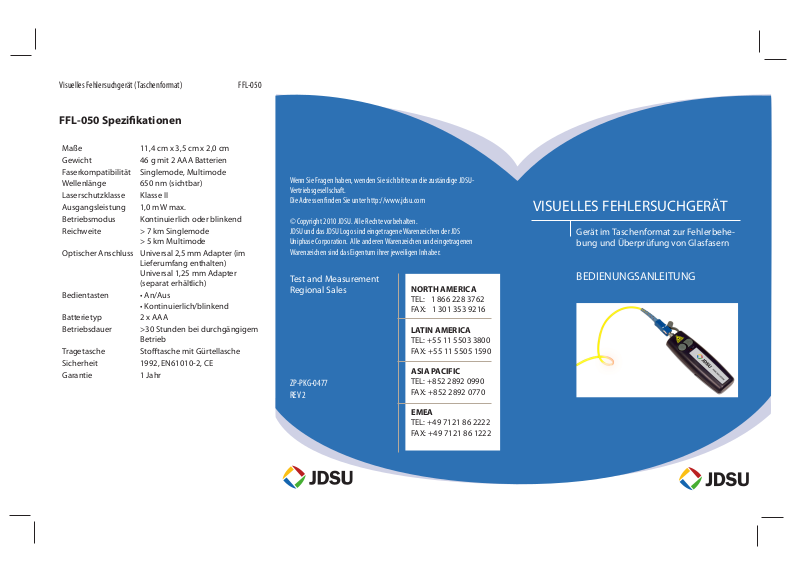

FFL-050 Spezikationen
Maße 11,4 cm x 3,5 cm x 2,0 cm Gewicht 46 g mit 2 AAA Batterien Faserkompatibilität Singlemode, Multimode Wellenlänge 650 nm (sichtbar) Laserschutzklasse Klasse II Ausgangsleistung 1,0 mW max. Betriebsmodus Kontinuierlich oder blinkend Reichweite > 7 km Singlemode
> 5 km Multimode
Optischer Anschluss Universal 2,5 mm Adapter (im
Lieferumfang enthalten) Universal 1,25 mm Adapter (separat erhältlich)
Bedientasten • An/Aus
• Kontinuierlich/blinkend
Batterietyp 2 x AAA Betriebsdauer >30 Stunden bei durchgängigem
Betrieb Tragetasche Stotasche mit Gürtellasche Sicherheit 1992, EN61010-2, CE Garantie 1 Jahr
Wenn Sie Fragen haben, wenden Sie sich bitte an die zuständige JDSU­Vertriebsgesellschaft. Die Adressen nden Sie unter http://www.jdsu.com
© Copyright 2010 JDSU. Alle Rechte vorbehalten. JDSU und das JDSU Logo sind eingetragene Warenzeichen der JDS Uniphase Corporation. Alle anderen Warenzeichen und eingetragenen Warenzeichen sind das Eigentum ihrer jeweiligen Inhaber.
Test and Measurement Regional Sales
ZP-PKG-0477 REV 2
NORTH AMERICA
TEL: 1 866 228 3762 FAX: 1 301 353 9216
LATIN AMERICA
ASIA PACIFIC
TEL: +852 2892 0990 FAX: +852 2892 0770
VISUELLES FEHLERSUCHGERÄT
Gerät im Taschenformat zur Fehlerbehe­bung und Überprüfung von Glasfasern
BEDIENUNGSANLEITUNG
EMEA
Visuelles Fehlersuchgerät (Taschenformat) FFL-050
LASER LIGHT
DO NOT STARE INTO BEAM OR VIEW
DIRECTLY WITH OPTICAL INSTRUMENTS
1 mW @ 630 - 670nm
IEC CLASS 2M LASER PRODUCT
CDRH CLASS II LASER PRODUCT
BEDIENUNGSANLEITUNG
VISUELLES FEHLERSUCHGERÄT (ROTLICHTQUELLE)
ÜBERSICHT
Der VFL von JDSU im Taschenformat ist kompakt und ergonomisch konst­ruiert für eine komfortable und tragbare Handha­bung. Das Gerät ist mit einer 2,5-mm-Schnittstelle ausgestattet, kompatibel zu SC, ST, FC, DIN und E2000­Steckern. Der 1,25-mm-Ad­apter (separat erhältlich) er­möglicht eine Verbindung zu LC- und MU-Steckern.
Der VFL sendet rotes Laser­licht (Klasse II). Das Licht tritt an der beschädigten Stelle der Glasfaser aus und ermöglicht auf diese Art eine einfache Fehlerlokali­sierung. Die Umschalttaste ermöglicht den Wechsel zwischen kontinuierlichem und blinkendem Laserlicht.
WARNUNG!
Die Verwendung von Bedienelementen oder Einstellun- gen oder anderen Verfahren als den hier spezizierten können eine gefährliche Laserlicht-Emission zur Folge haben. Schauen Sie niemals direkt in den VFL-Laserausgang. Schließen Sie den VFL mit der Staubschutzkappe bei Nichtbenutzung. Vermeiden Sie eine Vergrößerung oder eine anderweiti- ge Veränderung des Laserausgangs.
Staubschutzkappe
Univ. 2,5-mm-
Anschluss
An/Aus-Schalter
Umschalttaste kon-
tinuierlich/blinked
Betriebsanzeige
Batteriefach
(Rückseite)
BEDIENUNGSANLEITUNG
Ziehen Sie die Staubschutzkappe ab und stecken Sie 1. einen 2,5-mm-Stecker (oder den 1,25-mm-Adapter zum Befestigen eines 1,25-mm-Steckers) an den Ein­gangsanschluss an der Oberseite des Gerätes. Schalten Sie den VFL ein, indem Sie den An/Aus-Schal-2. ter drücken (die rote Betriebs-LED leuchtet). Falls die Faser beschädigt ist, wird das Kabel exakt an 3. der defekten Stelle ROT erleuchten. Zur einfacheren Identizierung der Fehlerstelle betätigen Sie die Um-
schalttaste für kontinuierlichen/blinkenden Betrieb, um
den Blinkmodus zu aktivieren (die rote Betriebs-LED beginnt zu blinken). Drücken Sie die Umschalttaste für
kontinuierlichen/blinkenden Betrieb erneut, um zum
kontinuierlichen Modus zurückzukehren. Schalten Sie das Gerät nach der Verwendung aus, um 4.
die Batterie zu schonen.
Rotes Aueuchten zeigt die Stelle der Faser­beschädigung an/Bending
