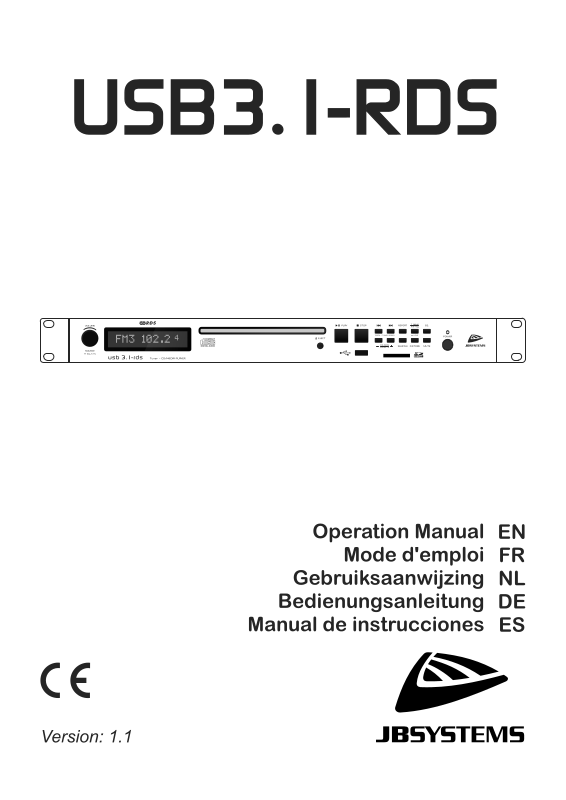

JB Systems USB 3.1 RDS operation manual

ENGLISH OPERATION MANUAL

OPERATION MANUAL

Thank you for buying this JB Systems® product. To take full advantage of all possibilities, please read these operating instructions very carefully.

FEATURES

 The USB3.1-RDS combines different audio sources in a small 19”/1U housing, perfect for all kinds of fixed

installations such as pubs, shops, hotels, restaurants, shopping malls, … :

AM / FM-radio: with RDS and 18 station presets

Slot-in CD-player: plays both audio CDs and MP3/WMA files (supports CD-R and CD-RW disks)

USB / SD-card media player: supports USB-sticks and SD/SDHC-cards up to 64GB

 Support for WMA and MP3-tracks up to 48kHz / 320kbps  LCD-display shows FM RDS-station names and ID3-tags (title, artist, …) for MP3 and WMA-tracks  Different playback modes: normal, random, repeat one/folder/all.  2 fixed + 1 combined RCA/cinch output:

Perfect for use in multi-zone installations: FM-radio and media/CD-player can operate

simultaneously and send different music to their separate outputs!

For simple installations a combined “tuner & media/CD-player” output with volume control is

available.

 The RS-232 input makes remote control by for example “home automation systems” possible.  24Vdc emergency backup supply on EuroBlock connector.

BEFORE USE

 Before you start using this unit, please check if there’s no transportation damage. Should there be any, do

not use the device and consult your dealer first.

 Important: This device left our factory in perfect condition and well packaged. It is absolutely necessary

for the user to strictly follow the safety instructions and warnings in this user manual. Any damage caused by mishandling is not subject to warranty. The dealer will not accept responsibility for any resulting defects or problems caused by disregarding this user manual.

 Keep this booklet in a safe place for future consultation. If you sell the fixture, be sure to add this user

manual.

 To protect the environment, please try to recycle the packing material as much as possible.

Check the contents:

Check that the carton contains the following items:

 USB3.1-RDS player  Operating instructions  1 power cord  1 FM antenna  4 rubber feet stickers  4 rack mount screws

JB SYSTEMS® 1/35 USB3.1-RDS

ENGLISH OPERATION MANUAL

CAUTION

CAUTION: To reduce the risk of electric shock, do not

remove the top cover. No user-serviceable parts inside. Refer servicing to qualified service personnel only.

The lightning flash with arrowhead symbol within the equilateral triangle is intended to alert the use or the presence of un-insulated “dangerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock.

The exclamation point within the equilateral triangle is intended to alert the user to the presence of important operation and maintenance (servicing) instructions in the literature accompanying this appliance.

This symbol means: indoor use only

This symbol means: Read instructions

This symbol means: Safety Class I appliance

This appliance must be earthed in order to comply with safety regulations.

SAFETY INSTRUCTIONS:

 To prevent fire or shock hazard, do not expose this appliance to rain or moisture.  To avoid condensation to be formed inside, allow the unit to adapt to the surrounding temperatures when

bringing it into a warm room after transport. Condense sometimes prevents the unit from working at full performance or may even cause damages.

 This unit is for indoor use only.  Don’t place metal objects or spill liquid inside the unit. No objects filled with liquids, such as vases, shall be

placed on this appliance. Electric shock or malfunction may result. If a foreign object enters the unit, immediately disconnect the mains power.

 No naked flame sources, such as lighted candles, should be placed on the appliance.  Don’t cover any ventilation openings as this may result in overheating.  Prevent use in dusty environments and clean the unit regularly.  Keep the unit away from children.  Inexperienced persons should not operate this device.  Maximum save ambient temperature is 40°C. Don’t use this unit at higher ambient temperatures.  Minimum distances around the apparatus for sufficient ventilation is 5cm.  Always unplug the unit when it is not used for a longer time or before you start servicing.  The electrical installation should be carried out by qualified personal only, according to the regulations for

electrical and mechanical safety in your country.

 Check that the available voltage is not higher than the one stated on the rear panel of the unit.  The socket inlet shall remain operable for disconnection from the mains.  The power cord should always be in perfect condition. Switch the unit immediately off when the power cord

is squashed or damaged. It must be replaced by the manufacturer, its service agent or similarly qualified persons in order to avoid a hazard.

 Never let the power-cord come into contact with other cables!  When the power switch is in OFF position, this unit is not completely disconnected from the mains!  In order to prevent electric shock, do not open the cover. Apart from the mains fuse there are no user

serviceable parts inside.

 Never repair a fuse or bypass the fuse holder. Always replace a damaged fuse with a fuse of the same

type and electrical specifications!

 In the event of serious operating problems, stop using the appliance and contact your dealer immediately.  Please use the original packing when the device is to be transported.  Due to safety reasons it is prohibited to make unauthorized modifications to the unit.

JB SYSTEMS® 2/35 USB3.1-RDS

ENGLISH OPERATION MANUAL

INSTALLATION GUIDELINES:

 Placing and using the unit for long periods near heat-generating sources such as amplifiers, spotlights,

etc. will affect its performance and may even damage the unit.

 Take care to minimize shocks and vibrations during transport.  When installed in a booth or flight case, please make sure to have good ventilation to improve heat

evacuation of the unit.

 To avoid condensation to be formed inside, allow the unit to adapt to the surrounding temperatures when

bringing it into a warm room after transport. Condense sometimes prevents the unit from working at full performance.

 Choose the place where you put your installation very carefully. Avoid presence of heat sources. Avoid

places with vibrations or places that are dusty and humid.

 The player will work normally when installed on a surface with max. 15° inclination.  Be very careful while handling CDs, do not touch them with wet or dirty hands.  Discs that are dirty must be cleaned with special designed cloth and cleaning products.  Do not use CDs that are badly damaged (scratched or deformed) they can damage your appliance.  To prevent fire or shock hazard, do not expose this appliance to rain or moisture.  In order to prevent electric shock, do not open the top cover. If a problem occurs, contact your dealer.  Do not place metal objects or spill liquid inside the player. Electric shock or malfunction may result.  This player uses the semiconductor laser. To allow you to enjoy music at a stable operation, it is

recommended to use this in a room of 5°C – 35°C.

 The compact disc player should not be adjusted or repaired by anyone except properly qualified service

personnel.

 This unit may cause interference to radio and television reception. CLEANING THE PLAYER:

Clean by wiping with a polished cloth slightly dipped with water. Avoid getting water inside the unit. Do not use volatile liquids such as benzene or thinner which will damage the unit.

CONNECTING THE UNIT

1. MAINS input with IEC socket and integrated fuse holder: connect the supplied mains cable here. Never repair a fuse or bypass the fuse holder. Always replace a damaged fuse with a fuse of the same type and with the same electrical specifications (T500mA /250V)

2. DC 24V input connector : can be used to connect you back-up power supply (if needed)

3. RS-232 connector: can be used to control the unit via external hardware so the unit can be integrated in

automated systems, etc. You can find the list with commands on the last page of this manual.

4. Variable Audio Output: This combined output sends out the audio signal of the CD player, the USB or SD media player and the Tuner

5. Fixed Audio Output CD/MEDIA: This output will only send the audio signal of the CD player and the USB or SD media player. It doesn’t include the audio signal of the Tuner. This means you can use 2 sources at the same time (for multi-zone applications) and send the signal of the CD or USB / SD media player to one room or zone, while the audio signal of the tuner can be sent to another room or zone.

6. Fixed Audio Output Tuner: This output will only send the audio signal of the Tuner. It doesn’t include the audio signal of the CD player and the USB or SD media player. This means you can use 2 sources at the same time (for multi-zone applications) and send the signal of the CD or USB / SD media player to one room or zone, while the audio signal of the tuner can be sent to another room or zone.

7. 75 Ohm Antenna connection: can be used to connect the supplied FM antenna (or another FM antenna)

8. 300 Ohm Antenna connection: can be used to connect an AM antenna

JB SYSTEMS® 3/35 USB3.1-RDS

ENGLISH OPERATION MANUAL

CONTROLS AND FUNCTIONS

9. Function rotating / push button: This button has 3 different functions:

 Turn the button to change the output level of the player  Push the button shortly to toggle between the different players: Radio, CD, USB and SD/SDHC  Keep the button pressed for about 3 seconds to toggle between the 2 available playback modes:

 SINGLE PLAY: when you press the play button, only 1 song will be played. The player stops at

the end of each track and waits at the beginning of the next track.

 NORMAL PLAY: the complete CD or USB storage will be played without interruption.

10. LCD Display: Shows all the important information needed during playback.

11. Disc loading slot: to load a CD, slide it gently into the slot with the printed side facing up. Halfway the

CD will automatically be pulled inside, don’t press the CD in the slot with force, this will damage the loading mechanism! Only use standard size CD’s (Ø=12cm), never try to insert mini CD’s with or

without adapter !

12. Eject Button: press this button to eject the inserted CD.

13. PLAY/PAUSE button:

 In CD, USB or SD/SDHC mode: every time you press the PLAY/PAUSE button the player changes

from play to pause or from pause to play.

 In AM/FM radio mode: keep the button pressed for about 3 seconds to store the current radio station

as preset 1 of the selected band.

14. STOP Button :

 In CD, USB or SD/SDHC mode : Press this button to stop the playback of the current track and to

return to the very first track on your media support.

 In AM/FM radio mode: keep the button pressed to store the current radio station as preset 2 of the

selected band.

15. PRE Button :

 In CD, USB or SD/SDHC mode: this button has 2 functions:

 Press the button shortly to go back to the starting point of the track. If you press several times,

you can skip to the previous songs.

 Keep the button pressed to navigate backwards in the current song

 In AM/FM radio mode:

 Press the button shortly to activate the Auto Seek mode. The tuner will search for the next strong

radio signal by exploring the frequencies downwards.

 Keep the button pressed for about 3 seconds: the tuner will go into Manual Seek mode. Each

time you will press this same button shortly, the frequency will now decrease by one step. You can use the NEXT button to increase the frequency by one step. If the PRE or NEXT buttons are not used for a while, the tuner will return to it’s initial Auto Seek mode for your next commands.

16. NEXT Button :

 In CD, USB or SD/SDHC mode: this button has 2 functions:

 Press the button shortly to go to the next track.  Keep the button pressed to navigate forwards in the current song

 In AM/FM radio mode:

 Press the button shortly to activate the Auto Seek mode. The tuner will search for the next strong

radio signal by exploring the frequencies upwards.

 Keep the button pressed for about 3 seconds: the tuner will go into Manual Seek mode. Each

time you will press this same button shortly, the frequency will now increase by one step. You can use the PRE button to decrease the frequency by one step. If the PRE or NEXT buttons are not used for a while, the tuner will return to it’s initial Auto Seek mode for your next commands.

JB SYSTEMS® 4/35 USB3.1-RDS

ENGLISH OPERATION MANUAL

17. REPEAT Button :

 In CD, USB or SD/SDHC mode: press the button shortly to toggle between the available repeat

modes:

 RPT ONE (REPEAT ONE): the same track will be played and repeated contuniously  RPT FOLD (REPEAT FOLDER): all the songs of the current folder will be played and repeated

continuously

 RPT ALL (REPEAT ALL): all the tracks on the media support will be played and repeated

continuously

 RPT OFF (REPEAT OFF): playback will be stopped when the tracks have been played once.

 In AM/FM radio mode: Keep the button pressed for about 3 seconds to store the current radio station

as preset 3 of the selected band

18. T.BAND / ID3 tag Button :

 In CD, USB or SD/SDHC mode: this button has 2 functions:

 Press the button shortly to show the ID3 tag information of the current track on the display.  Keep the button pressed for about 3 seconds to activate / desactivate the Loudness function.

 In AM/FM radio mode: press the button shortly to toggle between the different radio bands: FM1 >

FM2 > FM3 > MW1 > MW2

19. EQ Button : Press the button shortly to toggle between the different equalizer presets: FLAT > CLASSIC > POP > ROCK > OFF.

20. USB connection: this USB connection can be used to connect an USB stick that was formatted in FAT32 with a maximum capacity of 64GB. When a USB Stick is inserted, the playback of the tracks on this USB stick will automatically start.

21. FOLDERS / PRESETS - Button :

 In CD, USB or SD/SDHC mode: press the button shortly to go to the previous folder  In AM/FM radio mode:

 Press the button shortly to go to the previous radio preset.  Keep the button pressed for about 3 seconds to store the current radio station as preset 5 of the

selected band.

22. FOLDERS / PRESETS + Button :

 In CD, USB or SD/SDHC mode: press the button shortly to go to the next folder  In AM/FM radio mode:

 Press the button shortly to go to the previous radio preset.  Keep the button pressed for about 3 seconds to store the current radio station as preset 6 of the

selected band.

23. SD/SDHC CARD Slot : When a card is inserted, the playback of the tracks on this card will automatically start.

24. SHUFFLE Button :

 In CD, USB or SD/SDHC mode: press the button shortly to activate or desactivate te random play

function

 In AM/FM radio mode: Keep the button pressed for about 3 seconds to store the current radio station

as preset 4 of the selected band

25. A.STORE Button : Press the button shortly to activate the automatic radio scan and storage function. Available radio stations will be automatically stored for all the bands.

26. MUTE Button : Press this button to activate or desactivate the MUTE function. Remark: only the VARIABLE output and the FIXED CD/MP3 output will be muted, not the FIXED

TUNER output !

27. Power LED: is ON when the player is switched ON.

28. Power ON/OFF switch: switches the player on and off.

HOW TO USE …

The functions are actually already explained in the previous chapter “controls and functions” In this chapter

we provide you an overvieuw of some specific functions for each type of player.

AM/FM RADIO:

 Push the Function knob (9) shortly to toggle between the different audio sources and select the RADIO

function.

 Use the T.BAND button (18) to toggle between the available radio bands FM1>FM2>FM3>MW1>MW2  Use the PRESETS – button to go to the previous radio preset or use the PRESETS + button (22) to go

to the next radio preset of the selected radio band.

JB SYSTEMS® 5/35 USB3.1-RDS

ENGLISH OPERATION MANUAL

 How to search for radio stations:

Use the PRE button (15) to search for a radio station with a lower frequency or use the NEXT button (16) to search for a radio station with a higher frequency.

 Press the PRE or NEXT button shortly to activate the auto scan function : the tuner will scan the

frequencies until it finds a radio station with sufficient signal.

 You can also search manually. For this, press the PRE or NEXT button for about 3 seconds. You are

now in manual mode. Each time you will now press the PRE or NEXT button shortly, the frequency will be decreaced or increased by one step.

 How to store radio channels:

There are 2 ways to do this: radio stations can be stored automatically or manually in the preset channels.

Full automatic scanning and storage:

 Press the A.STORE button (25) shortly to activate the automatic radio scan and storage function.

Available radio stations will be automatically stored for all the bands..

Manual scanning and storage:

 Use the T.BAND button (18) to toggle between the available radio bands FM1 > FM2 > FM3 > MW1

> MW2

 Use the PRE button (15) to search for a radio station with a lower frequency or use the NEXT button

(16) to search for a radio station with a higher frequency. (see previous chapter “how to search for radio stations)

 Once you have found a radio station you want to store in the presets:

 Keep the PLAY/PAUSE button (13) pressed for about 3 seconds to store the current radio station

as preset 1 of the selected band.

 Keep the STOP button (14) pressed for about 3 seconds to store the current radio station as

preset 2 of the selected band.

 Keep the REPEAT button (17) pressed for about 3 seconds to store the current radio station as

preset 3 of the selected band.

 Keep the SHUFFLE button (24) pressed for about 3 seconds to store the current radio station as

preset 4 of the selected band

 Keep the FOLDERS/PRESETS - button (21) pressed for about 3 seconds to store the current

radio station as preset 5 of the selected band

 Keep the FOLDERS/PRESETS + button (22) pressed for about 3 seconds to store the current

radio station as preset 6 of the selected band

CD / USB / SD/SDHC Player:

 Single play or normal (continuous) play:

Keep the button pressed for about 3 seconds to toggle between the 2 available playback modes:

 SINGLE PLAY: when you press the play button, only 1 song will be played. The player stops at the

end of each track and waits at the beginning of the next track.

 NORMAL PLAY: the complete CD or Storage device will be played without interruption.

 Navigation:

 Navigation between folders (if available on your CD):

 press the FOLDERS/PRESETS – button (21) shortly to navigate to the previous folder  press the FOLDERS/PRESETS + button (22) shortly to navigate to the next folder.

 Navigation between tracks:

 Press the PRE button (15) shortly to go back to the starting point of the track  Press the NEXT button (16) shortly to go to the starting point of the next track

 Navigation in a track:

 Keep the PRE button (15) pressed to navigate backwards in the current song  Keep the NEXT button (16) pressed to navigate forwards in the current song

 Repeat function:

Press the REPEAT button (17) shortly to toggle between the available repeat modes:

 RPT ONE (REPEAT ONE): the same track will be played and repeated contuniously  RPT FOLD (REPEAT FOLDER): all the songs of the current folder will be played and repeated

continuously

JB SYSTEMS® 6/35 USB3.1-RDS

ENGLISH OPERATION MANUAL

 RPT ALL (REPEAT ALL): all the tracks on the media support will be played and repeated

continuously

 RPT OFF (REPEAT OFF): playback will be stopped when the tracks have been played once.

 Random play:

Songs of the full media support will be played at random. Just press the SHUFFLE button (24) to activate or desactivate te random play function.

GENERAL SETTINGS FOR ALL PLAYERS:

 Output volume of the mixed output can be adjusted by turning the FUNCTION button (9).  Loudness can be activated or desactivated by keeping the T.BAND (18) button pressed for about 3

seconds

 Equaliser settings can be adjusted by pressing the EQ button shortly to toggle between the different

equalizer presets: FLAT > CLASSIC > POP > ROCK > OFF

SPECIFICATIONS

Power Supply: AC 110-240V 50/60Hz or DC+24V Fuse: T500mAL/250V Power Consumption: 10W Fixed Output level (@ 1kHz,0dB): CD/USB: 1.22 Vrms RADIO: 1.22 Vrms Variable Output level (@ 1kHz,0dB): 0 ~ 1.22 Vrms RADIO FM

Frequency range: 87.5 ~108.0 MHz Channel Step: 50kHz Intermediate freq. : 10,7 MHz Sensitivity: 2uV @ 30dB S/N Signal / noise ratio: >60dB

RADIO AM

Frequency range: 522 ~1620 kHz Channel Step: 9kHz Intermediate freq. : 455 kHz Sensitivity: 30dB Signal / noise ratio: >50dB

AUDIO PLAYER:

Signal / noise ratio: >80dB

FORMATS: WMA + MP3 formats MP3 FORMAT:

Possible file extensions: .mp3 ~ .MP3 ~ .mP3 ~ .Mp3 ISO9660: max. 63 character style Joliet: max. 63 character style CD-ROM sector format: mode-1 only USB file system: FAT 32 Max. capacity USB-memory: 64GB Max. Folders on USB-memory: 500 Max. Files on USB-memory: 999

MP3 FORMATS PLAYBACK:

MPEG1 Layer3 (ISO/IEC11172-3): mono / stereo sampled at: 32 - 44,1 - 48kHz Bitrates: 32 – 320 Kbps Bitrate modes: CBR (Constant Bitrate), VBR (Variable Bitrate) or Xing MPEG2 Layer3 (ISO/IEC13818-3): mono / stereo sampled at: 16 – 22,05 - 24kHz Bitrates: 32 – 160 Kbps Bitrate modes: CBR (Constant Bitrate), VBR (Variable Bitrate) or Xing MPEG2,5 Layer3: mono / stereo sampled at: 8 – 11,025 - 12kHz Bitrates: 32 – 160 Kbps Bitrate modes: CBR (Constant Bitrate), VBR (Variable Bitrate) or Xing

Dimensions: 482(W) x 44(H) x 330 (D) mm Weight: 3.82kg

Every information is subject to change without prior notice

You can download the latest version of this user manual on our website: www.jb-systems.eu

JB SYSTEMS® 7/35 USB3.1-RDS

FRANÇAIS

GUIDE D'UTILISATION

JB SYSTEMS®

8/35

USB3.1-RDS

GUIDE D'UTILISATION

Nous vous remercions d'avoir acheté ce produit JB Systems d'utilisation pour tirer profit de toutes les possibilités du produit.

. Lisez attentivement les présentes instructions

CARACTÉRISTIQUES

 Le lecteur USB3.1-RDS, dans un boîtier 19"/1U/48 cm, combine différentes sources audio. Cet appareil

est parfait pour toutes sortes d'installations fixes comme pubs, boutiques, hôtels, restaurants, centres commerciaux, etc.

Radio AM/FM : avec système RDS et 18 stations préréglées

Lecteur CD à fente de chargement : il permet de lires aussi bien les CD audio que des fichiers

MP3/WMA (disque compatible CD-R et CD-RW)

Lecteur de médias USB/carte SD : il prend en charge les clés de mémoire USB et les cartes de

mémoire SD/SDHC jusqu'à 64 Go

 Compatible avec des pistes WMA et MP3 avec échantillonnage jusqu'à 48 kHz/320 kbit/s  L'écran LCD affiche le nom des stations FM-RDS et les balises ID3 (titre, artiste, etc.) pour les pistes MP3

et WMA

 Divers modes de lecture : normal, aléatoire, répétition simple/par dossier/toutes les pistes.  2 sorties fixes + 1 sortie RCA/Cinch combinée :

Parfait pour une installation multizone : La radio FM et le lecteur CD/médias peuvent

fonctionner simultanément et permettent de reproduire différentes musiques sur des sorties séparées !

Pour les installations simples, une sortie mixée « radio et lecteur CD/médias » avec sa

commande de volume est disponible.

 L'entrée RS-232 fournit une commande à distance pour, par exemple, des « systèmes domotiques ».  Alimentation de secours 24 V DC sur connecteur EuroBlock.

AVANT UTILISATION

 Avant d'utiliser cet appareil, vérifiez s'il n'a pas été endommagé durant le transport. En cas de dommages,

n'utilisez pas l'appareil et consultez immédiatement votre revendeur.

 Important : Cet appareil est expédié de notre usine en parfait état et bien emballé. Il est absolument

nécessaire que l'utilisateur suive strictement les instructions et les avertissements de sécurité se trouvant dans ce manuel. Tout dommage dû à une mauvaise manipulation n'est pas garanti. Le revendeur n'accepte aucune responsabilité pour tous les défauts et problèmes dus au non-respect de ce manuel.

 Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil,

assurez-vous de joindre ce manuel.

 Pour protéger l'environnement, essayez de recycler autant que possible les matériaux d'emballage.

Vérifiez le contenu :

Vérifiez que le carton contient les éléments suivants :

 Lecteur USB3.1-RDS  Instructions d'utilisation  1 cordon d'alimentation  1 antenne FM  4 pieds autocollants en caoutchouc  4 vis de montage en rack

FRANÇAIS

GUIDE D'UTILISATION

JB SYSTEMS®

9/35

USB3.1-RDS

CAUTION

ATTENTION : Pour réduire le risque de choc électrique, ne

retirez pas le panneau supérieur. L'appareil ne contient aucun composant réparable par l'utilisateur. Confiez toute réparation à un personnel qualifié uniquement.

Le symbole de l'éclair à l'intérieur d'un triangle équilatéral est destiné à alerter l'utilisateur de la présence de « tensions dangereuses » non isolées à l'intérieur de l'appareil, d'une magnitude pouvant constituer un risque d'électrocution.

Le symbole du point d'exclamation dans un triangle équilatéral sert à avertir l'utilisateur que d'importants conseils d'utilisation et de maintenance sont fournis dans la documentation accompagnant l'appareil.

Ce symbole signifie : pour un usage intérieur uniquement

Ce symbole signifie : lisez les instructions

Ce symbole signifie : Appareil de classe de sécurité I

Cet appareil doit être mis à la terre pour être conforme à la réglementation en matière de sécurité.

INSTRUCTIONS DE SÉCURITÉ :

 Pour éviter tout incendie ou électrocution, n'exposez pas cet appareil à la pluie ou à l'humidité.  Pour éviter une formation de condensation interne, laissez l'appareil s'adapter à la température ambiante

quand vous le mettez dans une pièce chaude après le transport. La condensation empêche parfois l'appareil de fonctionner à plein rendement ou peut même causer des dommages.

 Cet appareil est destiné à un usage intérieur seulement.  Ne placez pas d'objets métalliques et ne renversez pas de liquides à l'intérieur de l'appareil. Aucun objet

rempli de liquide, tel que des vases, ne doit être placé au-dessus de l'appareil. Un choc électrique ou un dysfonctionnement peut en résulter. Si un corps étranger pénètre dans l'appareil, débranchez immédiatement le cordon d'alimentation de la prise secteur.

 Aucune source de flamme nue, telle que des bougies allumées, ne doit être placée au-dessus de

l'appareil.

 Ne couvrez pas les ouvertures de ventilation, cela pourrait entraîner une surchauffe.  Évitez une utilisation dans des environnements poussiéreux et nettoyez l'appareil régulièrement.  Gardez l'appareil loin de la portée des enfants.  Les personnes inexpérimentées ne doivent pas utiliser cet appareil.  La température ambiante de fonctionnement maximale est de 40 °C. N'utilisez pas cet appareil à des

températures ambiantes plus élevées.

 Il faut laisser au moins 5 cm autour de l'appareil pour assurer une aération suffisante.  Débranchez toujours l'appareil lorsqu'il ne va pas être utilisé pendant une longue période et avant chaque

entretien.

 L'installation électrique doit être effectuée par du personnel qualifié, conformément à la réglementation en

matière de sécurité électrique et mécanique dans votre pays.

 Vérifiez que votre tension n'est pas supérieure à celle indiquée sur le panneau arrière de l'appareil.  La prise d'entrée doit rester accessible pour le débranchement du secteur.  Le cordon d'alimentation doit toujours être en parfait état. Éteignez immédiatement l'appareil dès que le

cordon d'alimentation est écrasé ou endommagé. Il doit être remplacé par le fabricant, son agent de service ou une personne de même qualification afin d'éviter tout danger.

 Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles !  Même lorsque l'interrupteur d'alimentation est positionné sur OFF, l'appareil n'est pas complètement

débranché du secteur !

 Afin d'éviter un choc électrique, n'ouvrez aucun panneau. Aucune pièce interne n'est remplaçable par

l'utilisateur à part le fusible secteur.

 Ne réparez jamais un fusible et ne court-circuitez jamais le porte-fusible. Remplacez toujours un fusible

endommagé par un fusible du même type ayant les mêmes spécifications électriques !

 En cas de sérieux problèmes de fonctionnement, cessez d'utiliser l'appareil et contactez immédiatement

votre revendeur.

 Utilisez l'emballage d'origine pour transporter l'appareil.  Pour des raisons de sécurité, il est interdit d'apporter des modifications non autorisées à l'appareil.

FRANÇAIS

GUIDE D'UTILISATION

JB SYSTEMS®

10/35

USB3.1-RDS

DIRECTIVES D'INSTALLATION :

 En plaçant et en utilisant l'appareil pendant de longues périodes à proximité de sources générant de la

chaleur telles que amplificateurs, projecteurs, etc. l'appareil risque d'être endommagé et ses performances dégradées.

 Veillez à éviter les chocs et les vibrations pendant le transport.  Lorsqu'il est installé dans une cabine de prise de son ou mallette de transport, assurez-vous d'avoir une

bonne ventilation pour améliorer l'évacuation de la chaleur de l'unité.

 Pour éviter une formation de condensation interne, laissez l'appareil s'adapter à la température ambiante

quand vous le mettez dans une pièce chaude après le transport. Une formation de condensation peut parfois empêcher l'appareil de fonctionner à plein rendement.

 Choisissez avec soin l'emplacement d'installation de votre appareil. Évitez la présence de sources de

chaleur. Évitez les emplacements soumis à des vibrations, à l'humidité ou poussiéreux.

 Le lecteur ne fonctionnera correctement que s'il est installé sur une surface avec un angle d'inclinaison

maximale de 15°.

 Faites très attention, quand vous manipulez les CD, de ne pas les toucher avec des mains sales ou

humides.

 Les disques sales doivent être nettoyés avec un chiffon et un produit de nettoyage spécialement conçu.  Ne tentez pas de lire des CD vraiment endommagés (rayés ou déformés), ils peuvent endommager votre

appareil.

 Pour éviter tout incendie ou électrocution, n'exposez pas cet appareil à la pluie ou à l'humidité.  Pour éviter tout risque d'électrocution, n'ouvrez pas le capot supérieur. Si vous rencontrez un problème,

contactez votre revendeur.

 N'insérez aucun objet métallique ou ne déversez aucun liquide à l'intérieur du lecteur. Un choc électrique

ou un dysfonctionnement peut en résulter.

 Ce lecteur emploie un laser de type semi-conducteur. Pour obtenir une reproduction musicale optimale,

utilisez le lecteur dans une pièce à température ambiante entre 5 et 35 °C.

 Le lecteur de disque compact ne doit pas être réglé ou réparé par une personne non qualifiée.  Cet appareil peut produire des interférences à la réception radio et télévisée.

NETTOYAGE DU LECTEUR : Nettoyez l'appareil à l'aide d'un chiffon légèrement humidifié. Évitez que l'eau ne pénètre à l'intérieur de l'appareil. N'utilisez pas de liquides volatils tels que benzène ou diluant qui endommagent l'appareil.

CONNEXION DE L'UNITÉ

1. Entrée secteur avec prise CEI et porte-fusible intégré. Branchez le câble secteur fourni ici. Ne réparez jamais un fusible et ne court-circuitez jamais le porte-fusible. Remplacez toujours un fusible endommagé par un fusible du même type et de caractéristiques électriques identiques (T 500 mA/250 V)

2. Prise d'entrée d'alimentation 24 V CC : pour connecter l'alimentation de secours (si nécessaire)

3. Connecteur RS-232 : pour commander l'appareil par un dispositif externe de façon à l'intégrer à des

systèmes d'automatisation, etc. Vous trouverez une liste avec les commandes à la dernière page de ce manuel.

4. Sortie audio variable : cette prise prévoit la sortie du signal audio du lecteur CD, de médias USB/SD et de la radio.

5. Sortie audio fixe CD/MÉDIAS : cette prise prévoit uniquement la sortie du signal audio du lecteur CD et de médias USB/SD. Le signal audio de la radio n'est pas inclus. De cette façon, il est possible d'utiliser 2 sources en même temps (pour les applications multizones) et d'acheminer le signal du lecteur CD ou de médias USB/SD à une pièce ou zone, alors que le signal audio de la radio est acheminé à une autre pièce ou zone.

6. Sortie audio fixe RADIO : cette prise prévoit uniquement la sortie du signal audio de la radio. elle ne prévoit pas la sortie du signal audio du lecteur CD et de médias USB/SD. De cette façon, il est possible d'utiliser 2 sources en même temps (pour les applications multizones) et d'acheminer le signal du lecteur CD ou de médias USB/SD à une pièce ou zone, alors que le signal audio de la radio est acheminé à une autre pièce ou zone.

7. Connecteur d'antenne 75 ohms : pour connecter l'antenne FM fournie (ou une autre antenne FM)

8. Connecteur d'antenne 300 ohms : pour connecter une antenne AM

+ 28 hidden pages
