ENGLISH USER MANUAL

JB SYSTEMS

®

1/75 SMOOTH SCAN-3 LASER

OPERATION MANUAL

Thank you for buying this JB Systems®product. To take full advantage of all possibilities and for your own
safety, please read these operating instructions very carefully before you start us ing this unit.

FEATURES

This unit is radio-interference suppressed. This product meets the requirements of the current European and
national guidelines. Conformity has been established and the relevant statements and documents have been
deposited by the manufacturer.

 This device was designed to produce decorative effect lighting and is use d in light show systems.
 An eye-catching two color laser using high quality 15kHz scanners instead of ordinary stepper motors:

 Very smooth and soft movements

 80 Pre-programmed patterns like: numbers, drawings, words, …
 Fabulous preprogrammed laser shows for all kinds of applications: lounge bar, discotheque, mobile DJ, …
 Class 3B laser based on 40mW Green CW laser (λ = 532nm) and 100mW Red CW laser (λ = 650nm).
 Several working modes:

 DMX-control: 1channel for easy operation or 17 channels for full control

 Standalone: sound activated (internal mic) or automatic

 IR-remote: infrared remote control.

 Master/slave: wonderful s ynchronized shows
 Built-in microphone
 3-digit LED display for easy menu navigation
 Key actuated on/off switch and emergency switch (interlock) input for additional safety
 Complies to EN/IEC 60825-1 Ed2, 2007-03 for Laser Safety

BEFORE USE

 Before you start using this unit, please check if there’s no transportation damage. Should t here be any, do

not use the device an d consult your dealer first.

 Important: This device left our factory in perfect condition and well packaged. It is absolutely necessar y

for the user to strictly follow the safety instructions and warnings in this user manual. Any damage caused
by mishandling is not subject to warranty. The dealer will not accept responsibility for any resulting defects
or problems caused by disregarding this user manual.

 Keep this booklet in a safe place for future consultation. If you sell the fixture, be sure to add this user

manual.

Check the contents:

Check that the cardboard box contains the following items:

 Smooth Scan-3 laser
 IR remote control
 2 keys (for key switch)
 Mains cable
 Operating instructions

ENGLISH USER MANUAL

JB SYSTEMS

®

2/75 SMOOTH SCAN-3 LASER

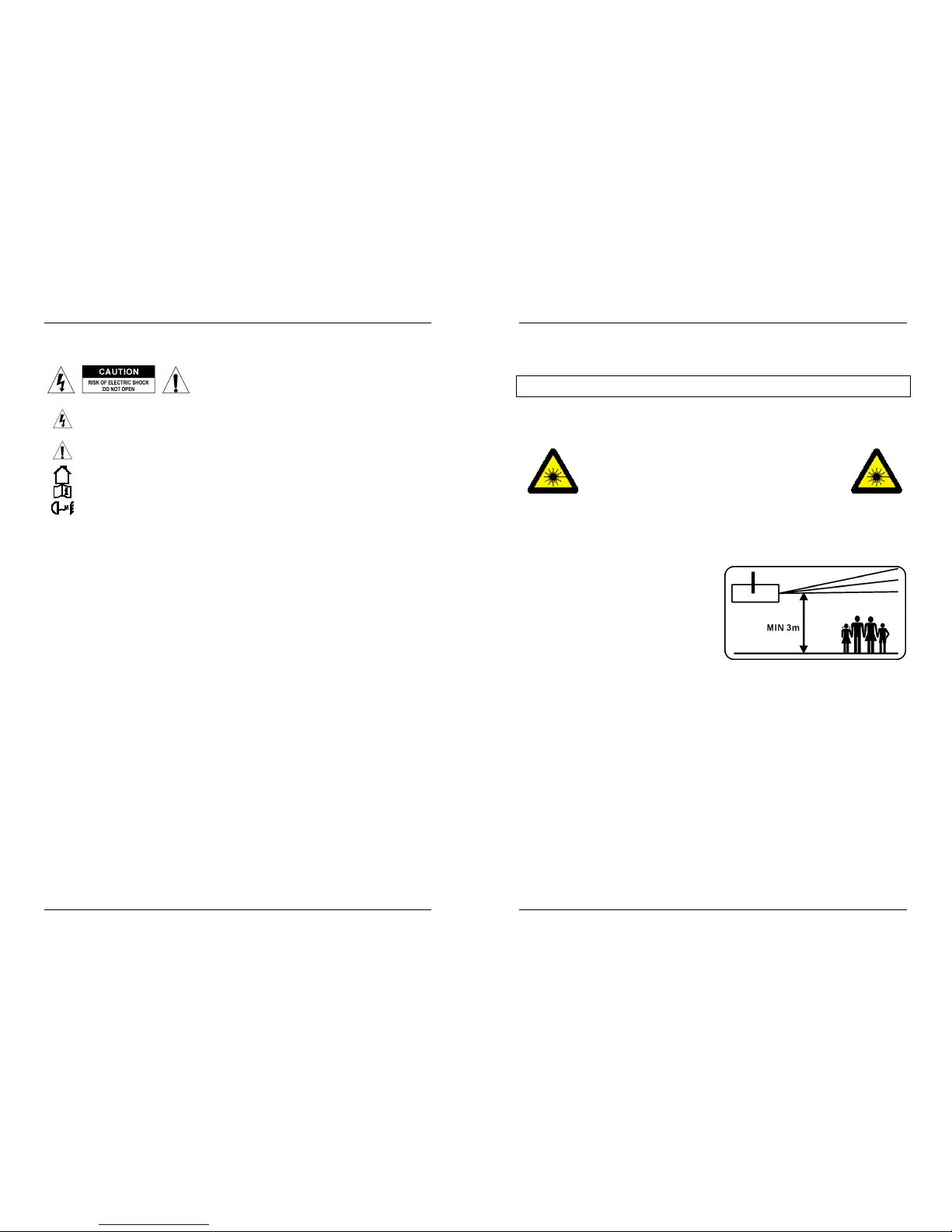

SAFETY INSTRUCTIONS:

CAUTION: To reduce the risk of electric shock, do not remove the top cover.
No user-serviceable parts inside. Refer servicing to qualified service

personnel only.
The lightning flash with arrowhead symbol within the equilateral triangle is intended to alert the use
or the presence of un-insulated “dangerous voltage” within the product’s enclosure that may be of
sufficient magnitude to constitute a risk of electric shock.
The exclamation point within the equilateral triangle is intended to alert the user to the presence of
important operation and maintenance (servicing) instructions in the literature accompanying this
appliance.

This symbol means: indoor use only.
This symbol m eans: Read instructions.

This symbol determines: the minimum distance from lighted objects. The minimum distance bet ween
light-output and the illuminated surface must be more than 1 meter.

 To protect the environment, please try to recycle the packing material as much as possible.
 A new light effect sometimes causes some unwanted sm oke and/or smell. This is normal and disappears

after some minutes.

 To prevent fire or shock hazard, do not expose this appliance to rain or moisture.
 To avoid condensation to b e formed inside, allow the unit to adapt to t he surrounding temperatures when

bringing it into a warm room after transport. Condense sometimes prevents the unit from working at full
performance or may even cause damages.

 This unit is for indoor use only.
 Don’t place metal objects or spill liquid inside the unit. Electric shock or malfunction may result. If a foreign

object enters the unit, immediately disconnect the mains power.

 Locate the fixture in a well ventilated spot, away from any flammable materials and/or liquids. The fixture

must be fixed at least 50cm from surrounding walls.

 Don’t cover any ventilation openin gs as this may result in overheating.
 Prevent use in dusty environments and clean the unit regularly.
 Keep the unit away from children.
 Inexperienced persons should not oper ate this dev ice.
 The save ambient temperature is between 15° & 40°C. Don’t use this unit at higher ambient temperatures.
 Make sure the area below the installation place is free from unwanted persons during rigging, de-riggin g

and servicing.

 Always unplug the unit when it is not used for a longer time or before replacing the bulb or start servicing.
 The electrical installat ion should be carried out by qualified personal only, according to the regulations for

electrical and mechanical safety in your country.

 Check that the a vailable voltage is not higher than the one stated on the rear panel of the unit.
 The power cord should always be in perfect condition. Switch the unit immediately off when the power cord

is squashed or damaged. It must be replaced by the manufacturer, its service agent or similarly qualified
persons in order to avoid a hazard.

 Never let the power-cord come into contact with other cables!
 This fixture must be earthed to in order comply with safety regulations.
 Don’t connect the unit to any dimmer pack.
 Always use an appropriate and certified safety cable when installing the unit.
 In order to prevent electric shock, do not o pen the cover. Apart from the lamp and mains fuse there are no

user serviceable parts inside.

 Never repair a fuse or b ypass the fuse holder. Always replace a damaged fuse with a fuse of the same

type and e lectrical specifications!

 In the event of serious oper ating problems, stop using the fixture and contact your dealer immediately.
 The housing and the lenses m ust be replaced if they are visibly damaged.
 Please use the original packing when the device is to be transported.
 Due to safety reasons it is prohibited to make unauthorized modifications to th e unit.

Important: Never look directly into the light source! Don’t use the effect in the presence of persons suffering
from epilepsy.

CAUTION

ENGLISH USER MANUAL

JB SYSTEMS

®

3/75 SMOOTH SCAN-3 LASER

LASER SAFETY INSTRUCTIONS:

 According to the EN/IEC 60825-1 Ed2, 2007-03 regulations, this laser falls under the classification 3B.

Direct eye exposure can be dangerous.

DANGER: LASER RADIATION !

Avoid direct ey e exposure! Laser radiation can cause eye damage

and/or skin damag e. All protective measures for a safe operation of

this laser must b e applied.

 This product is a so-called show laser, emitting radiation with a wavelength spectrum between 400 and

700 nm and producing lighting effects for shows.

 Laser Light is different from any other light source with which you may be familiar. The light from this

product can potentially cause eye injury if not set up and used properly. Laser light is thousands of times
more concentrated than light from any other kind of light source. This concentration of light power can
cause instant eye injuries, primarily b y burning the retina (the light sensitive portion at the back of the eye).
Even if you cann ot feel “heat” from a laser beam, it can still potentially injure or blind you or your audience.

 Even very small amounts of laser light are potentially

hazardous even at long distances.

 Never look into the laser aperture or laser beams
 Never direct the laser beam to people or animals and

never leave this device running unattended.

 This laser may only be used for shows. The

operation of a class 3B show laser is only allowed if
the operation is controlled by a skille d and well­trained operator.

 Depending on the classification, operating a laser

product can produce laser radiation that may cause permanent e ye damage and/or skin damage. The
legal instructions for using a laser product var y from country to country. The user must always inform
himself on the legal instructions valid in his country and ap ply them to his situation.

 The parent document and cornerstone of laser safety standards ANSI Z136.1 (2007) provides guidance for

the safe use of lasers and laser s ystems b y defining control measures for each of the four laser classes.
This valuable document can be obtained from www.laserinstitute.org

Please note that JB SYSTEMS cannot be made liable for damages caused by incorrect installations and
unskilled operation!

DESCRIPTION:

ENGLISH USER MANUAL

JB SYSTEMS

®

4/75 SMOOTH SCAN-3 LASER

1. MAINS INPUT: IEC socket with in tegrated fuse holder and switch, connect the supplied mains cable

here.

2. ON/OFF KEY ACTIVATED SWITCH: used to switch the unit on/off. Use the keys to make sure only a

skilled operator is able to switch the laser on.

3. INTERNAL MICROPHONE: The built-in microphone is used to synchronize the la ser show to the beat of

the music.

4. DMX INPUT: 3pin male XLR-connector used to connect universal DMX-cables. This input receives

instructions from a DMX-controller.

5. DMX OUTPUT: 3pin female XLR-connector used to connect the LASER with the next unit in the DMX

chain.

6. DISPLAY: shows the selected D MX addr ess when the unit is in DMX-mode. Apart from DMX-mode you

can also select 4 other working modes, see further to learn more about these modes.

7. CONTROL PANEL: Used to select the different functions of the laser, see further to learn how to

operate the unit.

8. IR RECEI VER: used to control the unit by the wireless

remote control.

9. SAFETY EYEBOLT: used to attach a safety cable

when the unit is rigged (see paragraph “overhead
rigging”

10. COOLING FAN: used to cool the components inside

the enclosure. Make sure to never cover this fan
outlet!

11. INTERLOCK input: used to connect the optional

emergency stop switch (see picture). When you push
this switch the laser beam will disappear immediately.

IMPORTANT! For your own safety we strongly recommend to connect this optional switch!
THERE WILL BE NO LASER OUTPUT WHEN THE INTERLOCK INPUT IS NO T USED!
Temporary solution: install the spare connector on the laser. (see picture)

12. POWER LED: indicates that the unit is switched on.

13. SOUND LED: flashes to the sound of the music detected by the int ernal

microphone.

14. HANGING BRACKET: with 2 knobs on both sides to fasten the u nit and a

mounting hole to fix a mounting hook.

15. LASER OUTPUT: the laser beam exits the enclosure, make sure to NEVER look

inside the unit through this opening while the laser effect is switched on!

ENGLISH USER MANUAL

JB SYSTEMS

®

5/75 SMOOTH SCAN-3 LASER

16. WARNING L ABEL: “Caution – Class 3B laser. Laser Radiation when open. Avoid exposure to beam.”

17. WARNING L ABEL: “Laser Aperture”

18. LASER W ARNING SIGN: warns against a potentially dangerous laser when not used by skilled

operators.

19. WARNING L ABEL: “Laser Radiation. Avoid exposure to beam. Class 3B laser product”

OVERHEAD RIGGING

 Important: The installation must be carried out by qualified service personal only. Improper

installation can result in serious injuries and/or damage to property. Overhead rigging requires
extensive experience! Working load limits should be respected, certified installation materials
should be used, the installed device should be insp ected regularly for safety.

 Make sure the area below the installation place is free from unwanted persons during rigging, de-rigging

and servicing.

 Locate the fixture in a well ventilated spot, far away from any flammable materials and/or liquids. The

fixture must be fixed at least 50cm from surrounding walls.

 The device should be installed out of reach of people and outside areas where per sons may walk by or be

seated.

 Before rigging make sure that the installation area can hold a minimum point load of 10times the device’s

weight.

 Always use a certified safety cable that can hold 12 times the weight of the device when installing the unit.

This secondary safety attachment should be installed in a way that no p art of the installat ion can drop
more than 20cm if the main attachment fails.

 The device should be well fixed; a free-swinging mounting is dangerous and m ay not be considered!
 Don’t cover any ventilation openings as this may result in overheating.
 The operator has to make sure that the safety-relating and machine-technical installations are approved by

an expert before using them for the first time. The installations should be inspected every year by a skilled
person to be sure that safety is still optimal.

CAUTION EYE DAMA GE: Always position the laser in a way that prevents the
audience from looking directly into the laser beams. The installation should assure that
the beam will not strike the audience.

HOW TO SET UP AND CONTROL THE UNIT

MUSIC INPUT SENSITIVITY:
The unit works to rhythm of the beat when used in standalone or master/slave mode

To set the input sensitivity, follow these steps:

 Press the FUNC-button until the display shows “S 0” …”S 9”
 Press the ENTER-button to confirm your choice.

ENGLISH USER MANUAL

JB SYSTEMS

®

6/75 SMOOTH SCAN-3 LASER

 Use DOWN and UP button to select a value between “S 0” (very low sensitivity) and “S 9” (high

sensitivity).

 Once the mode is selected, press the ENTER button save it.

You can operate the unit in 5 ways:

1) MUSIC CONTROLLED MODE:

The laser runs a preprogrammed sequence to the rhythm of the music. Select this mode when onl y 1 laser
is used (standalone) or when the laser is placed as the first (master) unit in a chain with several units.

 Press the FUNC-button until the display shows one of the following: Aut, Aup, 17C, 1C, Sla or REM.
 Now use the UP or DOWN buttons to select:

o Sop (Sound activated random show, containing pattern and grating effects)
o Sou (Sound activated shows in RGY colors)
o So1 (Sound activated show in red color)
o So2 (Sound activated show in green color)
o So3 (Sound activated show in yellow color)

 Press the ENTER -button to confirm your choice.
You can connect several LASERs together: just put the first unit of the chain in one of the sound activated
effect modes and all other units in “Slave mode” (display shows “SL A”) to make them all work in perfect
sync!

Note: When no music is detected, t he laser output will be shut off (blackout).

2) FULL AUTOMATIC MODE:

The laser automatically runs a preprogrammed sequence. Select this mode when only 1 laser is used
(standalone) or when the laser is placed as the first (master) unit in a chain with several LASERs.
 Press the FUNC-button until the display shows one of the following: Sop Aut, Aup, 17C, 1C, S la or

REM.

 Now use the UP or DOWN buttons to select:

o Aut (Automatic shows in RGY colors)
o Au1 (Automatic shows in red color)
o Au2 (Automatic shows in green color)
o Au3 (Automatic shows in yellow color)
o Aup (automatic random show, containing pattern and grating effects)

 Press the ENTER -button to confirm your choice.
The laser automatically runs a preprogrammed sequence.
You can connect several SMOOTH SCAN 3 LAS ERs together: just put the first unit of the chain in one of
the automatic effect modes and all other units in “S lave mode” (display shows “SLA”) to m ake them all
work in perfect sync!

3) SLAVE MODE:

The laser follows the instructions given by the first Smooth Scan 3 laser (master) in the chain.

 Connect the DMX input of the laser to the DMX output of the previous laser in the chain.
 Press the FUNC-button until the display shows “SLA”
 Press the ENTER -button to confirm your choice.

You can connect several lasers together. Please p ut the first unit of the chain in “Music or automatic
mode” and all other units in “Slave mode” (display shows “SLA” to make them all work in perfect sync!

ENGLISH USER MANUAL

JB SYSTEMS

®

7/75 SMOOTH SCAN-3 LASER

4) IR remote MODE :

The laser can be controlled by the I R remote control:

 Press the FUNC-button until the display shows: “REM” .
 Press the ENTER -button to confirm your choice.

Note: In any standalone mode (excepted REM and SLA), press ON/OFF for 2 second to activate remote

function.

AUTO SHOW
MUSIC SHOW
LASER ON/OFF
COLOR
EFFECT PAUSE
CHANGING PATTERN
SOUND SENSI VITY

FIXED PATTERN (FROM 1 TO 48)

PATTERN REP EATING

Remote control d etails:

Button function Description

ON/OFF

In REM mode: turn on/off the laser.

In any other standalone mode except SLAVE: press 2s to

turn on the REM mode

AUTO

Auto running show

MUSIC

Sound activated show, the blue is flashing when the

sound is detected.

Sound sensivity

In sound activated mode, press music+B+1to9 to change

the sensitivity settings

COLOR

CHANGING

To change the color from red to green or red & green

PATTERN

CHANGING

To show and change patterns

FIXED

PATTERN

You can select one p attern from 1 to 48

PATTERN

REPEAT

Last pattern and current pattern cycle repeating

5) DMX512 M ODE:

The laser can be controlled by any standard DMX-controller in 2 different DMX-modes:

 1 CHANNEL MODE: for extremely easy setup and use! (display shows “1Ch”)
 17 CHANNEL MODE: for full control of all possibilities. (display s hows “17c”)

 Connect the DMX input of the laser to the DMX output of the previous unit in t he chain or directly to the

DMX-output of your controller.

 Press the FUNC-button until the display shows: “1C” or “17C”.

ENGLISH USER MANUAL

JB SYSTEMS

®

8/75 SMOOTH SCAN-3 LASER

 Press the UP/DOW N buttons to select the DMX-mode. (1Ch or 17ch)
 Press the ENTER -button to confirm your choice.
 Press the FUNC-button: the 3 digit number on the display starts blinking.
 Select the DMX-address
 Press the ENTER -button to confirm your choice.

Note: the display blinks when the unit is in DMX-mode and no DMX-signal is detected.

Some more information on DMX 512:

The DMX-protocol is a widely used high speed signal to control intelligent light equi pment. You need to
“daisy chain” your DMX controller and all the connected light effects with a good
quality XLR M/F balanced cable. To prevent strange behavior of the light effects,
due to interferences, you must use a 90Ω to 120Ω terminator at the end of the chain.
Never use Y-splitter cab les, this simply w on’t work!
Each effect in the chain n eeds to have its proper start ing address so it knows which
commands from the controller it has t o decode.

1 CHANNEL DMX-CONFIGURATION OF THE LASER:

position

DMX

-

value function remarks

8 240-255 SOU

Sound activated show with RGY
colors

7 210-239 So2

Sound activated show with GREEN

color
6 180-209 So1 Sound activated show with RED color
5 150-179 Aut Automatic show with RGY colors
4 120-149 Au2 Automatic show with GREEN color
3 090-119 Au1 Automatic show with RED color
2 060-089 SOP Sound activated pattern effect show
1 030-059 AUP Auto running pattern effect show
0 000-029 STANDBY Laser output off

17 CHANNEL DMX-CONFIGURATION OF THE LASER:

IMPORTANT REMARK: DMX Channel1 is used to set the different working modes of the laser.

 To use the laser in full 17 channel mode, channel 1 must be set to value 22 1 or higher.
 Depending on the D MX-values of channel1, different mode can be applied:

Channel

DMX

-

value function

CH1

Mode

000-020 Laser OFF
021-040 AUT
041-060 AU1
061-080 AU2
081-100 AU3
101-120 SOU
121-140 SO1
141–160 SO2
161-180 SO3

ENGLISH USER MANUAL

JB SYSTEMS

®

9/75 SMOOTH SCAN-3 LASER

181-200 AUP
201-220 SOP
221-255 DMX MODE

CH2

Group

000-051 1 Group Pat terns.
052-103 2 Group Patterns
104-155 3 Group Patterns
156-207 4 Group Patterns
208-255 5 Group Patterns

CH3 Pattern

000-255 Every 16 for 1 group, total 80 patterns.

CH4

Color

000-015 Original (red, green, yellow)
016-031 Red
032-047 Green
048-063 Yellow
064-111 Color Rolling
112-159 Color Jumping
160-207 Color Moving
208-255 Strobing

CH5

Clipping

000 Full pattern without clipping
001-127 0%~99% fixed pattern clipped
128-255 Clipping Speed

CH6

Zooming

000-127 100%
128-169 Zooming IN
170-209 Zooming OUT

210-255 Alternately Zooming

CH7 zoom speed

000-255 Fast to slow

CH8

X axis rolling

000-127 0
128-191 Clockwise rolling
192-255 Anticlockwise rolling

CH9 roll speed

000-255 Fast to slow

CH10

Y axis rolling

000-127 0
128-191 Clockwise rolling
192-255 Anticlockwise rolling

CH11 roll speed

000-255 Fast to slow

CH12

Z axis rolling

000-127 0
128-191 Clockwise rolling
192-255 Anticlockwise rolling

CH13 roll speed

000-255 Fast to slow

CH14

X axis move

000-127 0
128-191 Clockwise rolling
192-255 Anticlockwise rolling

CH15 moving speed

000-255 Fast to slow

CH16

Y axis move

000-127 0
128-191 Clockwise rolling
192-255 Anticlockwise rolling

CH17 moving speed

000-255 Fast to slow

ENGLISH USER MANUAL

JB SYSTEMS

®

10/75 SMOOTH SCAN-3 LASER

Pattern settings:

 Press the FUNC-button until the display shows
 Press up or down until the laser shows the Y arrow axis on the top and X arrow axis on the right.
 Then press “Enter” to confirm the selection

ENGLISH USER MANUAL

JB SYSTEMS

®

11/75 SMOOTH SCAN-3 LASER

Pattern list

ENGLISH USER MANUAL

JB SYSTEMS

®

12/75 SMOOTH SCAN-3 LASER

MAINTENANCE

 Make sure the area below the installation place is free from unwanted persons during servicing.
 Switch off the unit, unplug the mains cable and wait until the unit has been coo led down.

During inspection the following points should be checked:

 All screws used for installing the device and any of its parts should be tightly fast ened and may not be

corroded.

 Housings, fixations and installations spots (ceiling, truss, suspensions) should be totally free from any

deformation.

 When an optical lens is visibly damaged due to cracks or deep scratches, it must be replaced.
 The mains cables must be in impeccable condition and should be replaced immediately when even a

small problem is detected.

 In order to protect the device from overheat the cooling fans (if any) and ventilation openings should be

cleaned monthly.

 The interior of the device should be cleaned annually using a vacuum cleaner or air-jet.
 The cleaning of internal a nd external optical lenses and/or mirrors must be carried out periodically to

optimize light output. Cleaning frequency depends on the environment in which the fixture operates: damp,
smoky or particularly dirty surroundings ca n cause greater accumulation of dirt on the unit’s optics.

 Clean with a soft cloth usin g normal glass cleaning products.
 Always dry the parts carefully.
 Clean the external optics at least once every 30 days.
 Clean the internal opt ics at least every 90 days.

Attention: We strongly recommend internal cleaning to be carried out by qualified personnel!

SPECIFICATIONS

Mains Input: AC 100~240V, 50/60Hz
Fuse: 250V 1A slow blow (20mm glass)
Total Power consumption: 13W
Sound Control: Internal m icrophone
DMX connections: 3pin XLR male / female
DMX channels: 1 or 17 channels
DMX starting address: 001  512
Laser Power: 40mW Green CW laser (λ = 5 32nm)

100mW Red CW laser (λ = 650nm)

Laser radiation class: 3B
Beam diameter @ aperture: <5mm
Divergence (each beam) <2 mrad
Divergence (total output) <90°
Scanner speed: 15kHz
Working temperature: 10°C to 40°C
Laser Safety Standard: EN/IEC 60825-1 Ed2, 2007-03

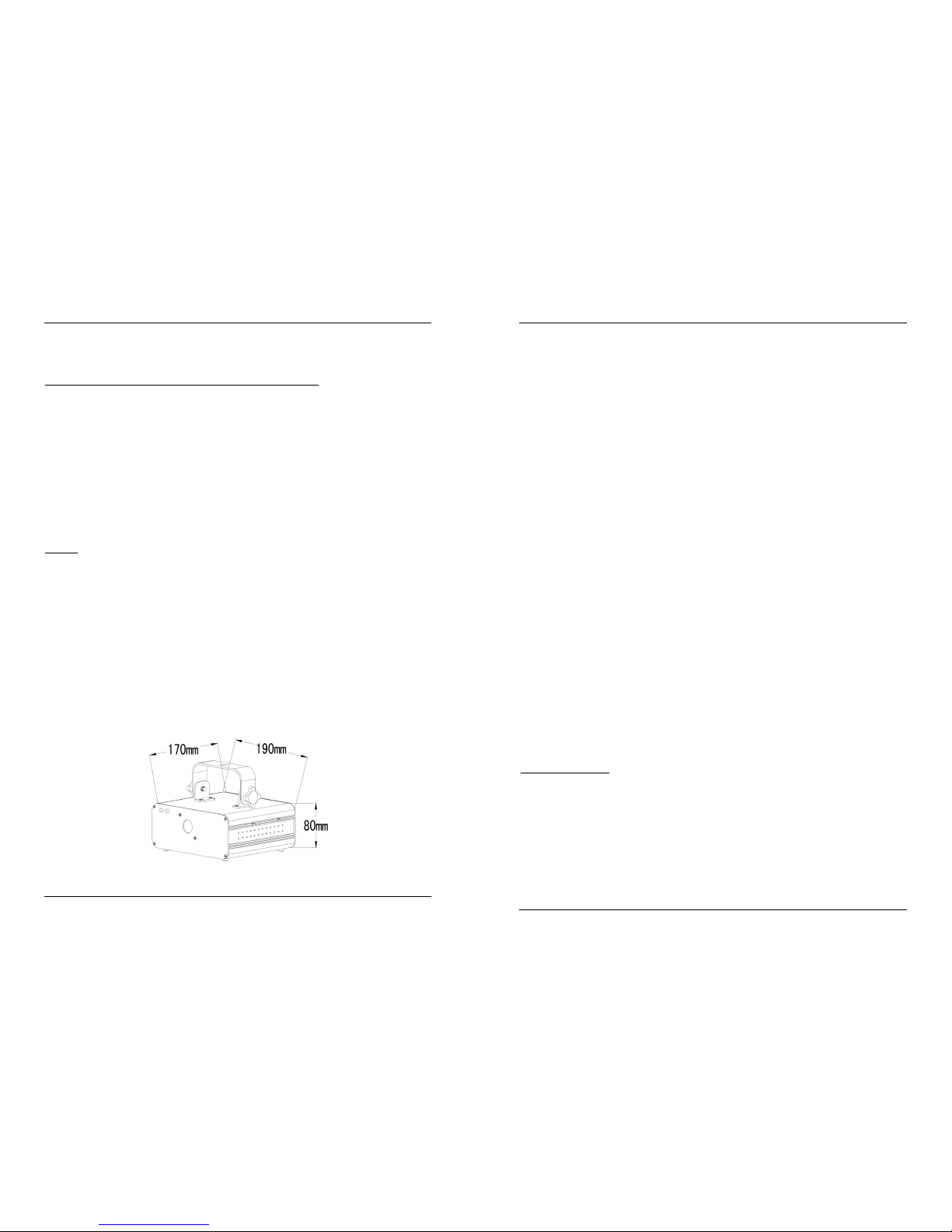

Size: see picture below
Weight: 1.5kg

Every information is subject to change without prior notice

You can download the latest version of this user manual on our website: www.beglec.com

FRANÇAIS GUIDE D’UTILISATION

JB SYSTEMS

®

13/75 SMOOTH SCAN-3 LASER

GUIDE D'UTILISATION

Nous vous remercions d'avoir acheté ce produit JB Systems®. Pour tirer pleinement profit de toutes les
possibilités et pour votre propre sécurité, lisez ces instructions très attentivement avant d'utiliser cet appareil.

CARACTÉRISTIQUES

Cet appareil ne produit pas d’interférences radio. Ce produit répond aux exigences des directives
européennes et nationales actuelles. La conformité a été établie et les déclarations et documents
correspondants ont été déposés par le fabricant.
 Ce dispositif a été conçu pour produire un effet d'éclairage décoratif et est utilisé dans les systèmes de jeu

de lumière.

 Un laser accrocheur à deux couleurs utilisant des balayeurs à 15kHz de haute qualité au lieu de moteurs à

pas ordinaires :

 Mouvements sans à coups et continus
 80 motifs préprogrammés tels que : chiffres, dessins, mots etc.

 Shows laser préprogrammés merveilleux adaptés à toute utilisation : Lo unge bar, discothèques, DJ

mobiles etc.

 Laser de classe 3B basé sur un laser CW vert 532nm 40mW et un laser CW rouge 650nm de 100mW.
 Plusieurs modes de fonctionnement :

 Contrôlé par DMX (Digital Multiplexing (multiplexage numérique) : 1 canal pour une utilisation facile ou

17 canaux pour une utilisation complète

 Autonome : activation sonore (par micro interne) ou automatique
 Télécommande IR : Contrôle par télécommande à infrarouge.

 Maître/Esclave : des shows magnifiques synchronisés
 Microphone intégré
 Affichage à LED à 3 chiffres pour une navigation simple dans les menus
 Interrupteur Marche/Arrêt et interrupteur de sécurité actionnés par une clef (verrouillage) pour plus de

sécurité

 Conforme aux normes EN/IEC 60825-1 Ed2, 2007-03 concernant la Sécurité Laser

AVANT UTILISATION

 Avant d'utiliser cet appareil, vérifiez s'il n'a pas été endommagé durant le transport. En cas de dommages,

n'utilisez pas l'appareil et c onsultez immédiatement votre revendeur.

 Important : Cet appareil est expédié de notre usine en parfait état et bien em ballé. Il est absolument

nécessaire que l'utilisateur suive strictement les instructions et les avertissements de sécurité se trouvant
dans ce manuel. Tout dommage dû à une mauvaise manipulation n'est pas garanti. Le revendeur
n'accepte aucune responsabilité pour tous les défauts et problèmes dus au non respect de ce manuel.

 Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, veillez

à joindre ce manuel.

Vérifiez le contenu :

Vérifiez que le carton contient les articles suivants :

 Laser 3 de balayage continu
 Télécommande IR
 2 clefs (pour interrupteur à clé)
 Câble d'alimentation secteur
 Guide d'utilisation

INSTRUCTIONS DE SÉCURITÉ :

ATTENTION : Pour réduir e le risque de choc électrique, ne retirez pas le
panneau supér ieur. L'appareil ne co ntient aucun composant réparable par

l'utilisateur. Confiez toute réparation à un personnel qualifié uniquement.
Le symbole de l'éclair à l'intérieur d'un triangle équilatéral, est destiné à alerter l'utilisateur de la
présence de pièces sous tension non isolées dans le boîtier de l'appareil, d'une magnitude p ouvant
constituer un risque d'électrocution.

CAUTION

FRANÇAIS GUIDE D’UTILISATION

JB SYSTEMS

®

14/75 SMOOTH SCAN-3 LASER

Le symbole du point d'exclamation dans un triangle sert à avertir l'utilisateur que d'importants
conseils de fonctionnement sont fournis dans la documentation

Ce symbole signifie : pour usage intérieur uniquement.
Ce symbole signifie : Lisez les instructions

Ce symbole détermine : la distance minimale des objets éclairés. La distance minimale entre la
sortie de lumière et la surface éclairée doit être supérieure à un 1 mètre

 Pour protéger l'environnement, essayer de recycler autant que possible les matériaux d'emballage.
 Un jeu de lumière neuf provoque parfois une certaine fumée et/ou odeur indésirables. Ceci est normal et

disparaît après quelques minutes.

 Pour éviter tout incendie ou électrocution, n'exposez pas cet appareil à la pluie ou l'humidité.
 Pour éviter une formation de condensation interne, laissez l'appareil s'adapter à la température ambiante

quand vous la mettez dans une pièce chauffée après le transport. La condensation empêche parfois
l'appareil de fonctionner à plein rendement ou peut même causer des dommages.

 Cet appareil est destiné à un usage intérieur seulement.
 Ne placez pas d'objets métalliques et ne renversez pas de liquides à l'intérieur de l'appareil. Un choc

électrique ou un dysfonctionnement peut en résulter. Si un corps étranger pénètre dans l'appareil,
débranchez imm édiatement l'alimentation secteur.

 Fixez l'appareil dans un endroit bien aéré, loin de tout matériau et/ou liquide inflammable. Le luminaire doit

être fixé à au moins 50 cm des murs environnants.

 Ne couvrez pas les o uvertures de ventilation, cela pourrait entraîner une surchauffe.
 Evitez u ne utilisation dans des environnements poussiéreux et nettoyez l'appareil régulièrement.
 Gardez l'appareil loin de la portée des enfants.
 Les personnes inexpérimentées ne doivent pas utiliser cet appareil.
 La température ambiante doit êtr e entre 15° et 40°C. N'utilisez pas cet appareil à des températures

ambiantes plus élevées.

 Assurez-vous qu'aucune personne étrangère ne se trouve dans la zone en dessous de l'emplacement

d'installation durant le montage, le démontage et l'entr etien.

 Débranchez toujours l'appareil lorsqu'il ne pas être utilisé pendant une longue période ou avant de

remplacer la lampe ou avant de faire l'entretien.

 L'installation électrique doit être effectuée par du personnel qualifié, conformément à la réglementation en

matière de sécurité é lectrique et mécanique dans votre pays.

 Vérifiez que votre tension n'est pas supérieure à celle indiquée sur le panneau arrière de l'appareil.
 Le cordon d'alimentation doit toujours être en parfait état. Eteignez immédiatement l'appareil dès le cordon

d'alimentation est écrasé ou endommagé. Il doit être remplacé par le fabricant, son agent de service ou
une personne de m ême qualification afin d'éviter tout danger.

 Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles !
 Ce luminaire doit être mis à la terre pour être conforme réglementation en matière de sécurité.
 Ne connectez pas l'appareil à aucun variateur de lumière.
 Utilisez toujours un câble de sécurité approprié et certifié lors de l'installatio n de l'appareil.
 Afin d'éviter un choc électrique, n'ouvrez aucun panneau. A part la lampe et le fusible, il n'y a aucune p ièce

réparable par l'utilisateur.

 Ne réparez jamais un fusible et ne court-circuitez jamais le porte-fusible. Remp lacez toujours un fusible

endommagé par un fusible du même type ayant les mêmes spécifications électriques !

 En cas de sér ieux problèmes de fonctionnement, cessez d'utiliser l'appareil et contactez immédiatement

votre revendeur.

 Le boîtier et la lentille doivent être r emplacés s'ils sont visiblement endommagés.
 Utilisez l' emballage d'origine pour transporter l'appareil.
 Pour des raisons de sécurité, il est interdit d'apporter des m odifications non autorisées à l'appareil.

Important : Ne regardez j amais directement dans la source de lumière ! N'utilisez pas le jeu de lumière en
présence de personnes souffrant d'épilepsie.

FRANÇAIS GUIDE D’UTILISATION

JB SYSTEMS

®

15/75 SMOOTH SCAN-3 LASER

CONSIGNES DE SÉCURITÉ CONCERNANT LE LASER :

 Selon les règlements EN/IEC 60825-1 Ed2, 2007-03, ce laser est un laser de classe 3B. La fixation du

laser peut être dangereuse.

DANGER : RAYONNEMENT LASER !

Éviter de fixer directement le laser ! L e rayonnement laser peut

provoquer des lésions oc ulaires et/ou de la peau. Toutes les

mesures de protection pour une utilisation sécuritaire de ce laser

doivent être appliquées.

 Ce produit est un jeu de lumière laser, émettant un rayonnement de spectre de longueur d'onde entre 400

et 700 nm et produisant des effets de lumière pour des shows.

 La lumière laser est différente de toute autre source de lumière qui vous est familière. La lumière produite

par cet appareil peut ca user des lésions oculaires s'il n'est pas réglé et utilisé correctement. La lumière
laser est une lumière c oncentrée, des milliers de fois plus puissante que tout autre type de lumière. Cette
concentration de puissance lumineuse peut provoquer des lés ions oculaires instantanées, surtout en
brûlant la rétine (la partie à l'arrière de l'œil sensible à la lum ière). Un faisceau laser peut toujours vous
brûler ou vous av eugler même si vous ne sentez de "chaleur".

 Même à de longues distances, un très petit laser

peut être potentiellement danger eux.

 Ne regardez jamais dans l'ouverture du laser ou les

faisceaux laser

 Ne dirigez jamais un faisceau laser vers des

personnes ou des animaux et ne laisse z jamais cet
appareil en marche sans surveillance.

 Ce laser ne doit être utilisé que pour des spectacles.

Un laser de spectacle de classe 3B ne doit être
manipulé que par un opérateur qualifié et bien formé.

 Selon la classification, l'utilisation d'un appareil laser

peut produire un rayonnement laser qui peut causer des lésions oculaires et/ou de la peau permanentes.
Les règlements d'utilisation d'un appareil laser varient d'un pays à l'autre. L'ut ilisateur doit toujours être au
courant des règlements juridiques en vigueur dans son pays et les appliquer à sa situation.

 La documentation principale et fondamentale des normes de sécurité laser ANSI Z136.1 (2007) fournit des

conseils pour l'utilisation sécuritaire des lasers et systèmes laser en définissant des mesures de contrôle
pour chacune des quatre classes laser. Cette im portante documentation peut être obtenue à partir du site
web www.laserinstitute.org

Il convient de noter que JB SYSTEMS ne peut être tenu responsable des d ommages causés par des
installations incorrectes et des utilisations non appropriées !

DESCRIPTION:

FRANÇAIS GUIDE D’UTILISATION

JB SYSTEMS

®

16/75 SMOOTH SCAN-3 LASER

1. TENSION D'ENTRÉE : Prise IEC avec porte-fusible et interrupteur ; branchez le câble d'alimentation

secteur fourni dans cette prise.

2. INTERRUPTEUR MARCHE/ARRÊT ACTIONNÉ P AR CLEF : utilisé pour mettre en marche l'appareil

ou l'arrêter. Utilise z des clefs pour vous assurer qu'un opérateur qualifié soit autorisé à manipuler le
laser.

3. MICROPHONE INTERNE : Le microphone intégré est utilisé pour synchroniser le show laser au rythme

de la musique.

4. ENTRÉE DMX : connecteur XLR 3 broches mâle utilisé pour les câbles DMX universels. Cette entrée

reçoit des instructions d'un contrôleur DMX.

5. SORTIE DMX : connecteur XLR 3 femelle pour connecter le LASER de l'unité suiva nte de la chaîne

DMX.

6. ECRAN : indique l'adresse DMX sélectionnée lorsque l'appareil est en mode DMX. A part le mode DMX,

4 autres modes sont également disponibles, voir plus loin pour en savoir plus sur ces modes.

7. PANNEAU DE COMMANDE : Utilisé pour sélectionner les différentes fonctions du laser, voir plus loin

pour apprendre comment utiliser l'a ppareil.

8. RÉCEPTEUR IR : utilisé pour contrôler l'appareil à

l'aide de la télécommande sans fil.

9. BOULON À ŒIL DE SÉCURITÉ : utilisé pour attacher

un câble de sécurité au cours du levage de l'appareil
(reportez-vous au paragraphe "Montage au plafond".

10. VENTILATEUR DE REFROIDISSEMENT : utilisé pour

refroidir les composants à l'intérieur du boîtier. Veill ez à
ne jamais couvrir cette sortie du ventilateur !

11. Entrée de verrouillage : utilisé pour connecter

l'interrupteur d'arrêt d'urgence optionnel (voir image).
Quand vous poussez cet interrupteur, le faisceau las er
disparaît immédiatement.

IMPORTANT! Pour votre sécurité nous vous conseillons d’utiliser ce commutateur optionnel!

IL N'Y AURA PAS DE RAYON LASER LORSQUE L'ENTRÉE «INTERLOCK» N'EST PAS UTILISÉE!

Solution temporaire: installer le connecteur de rechange sur le laser. (voir photo)

12. Témoin d'alimentation : indique que l'appareil est allumé.

13. LED pour le son : clignote au son de la musique détectée par le microphone

interne.

14. SUPPORT DE SUSPENSION Support de suspension au mur avec 2 boutons sur

les deux côtés pour attacher l'appareil et un trou de montage pour un crochet de
fixation.

FRANÇAIS GUIDE D’UTILISATION

JB SYSTEMS

®

17/75 SMOOTH SCAN-3 LASER

15. PUISSANCE DU LASER : il s'agit de l'ouverture par laquelle sort le faisceau laser ; il ne faut JA MAIS

regarder à l'intérieur à travers cette ouverture lorsque le laser est en marche !

16. ÉTIQUETTE D'AVERTISSEMENT : "Attention - Laser de classe 3B. Rayonnement laser lorsqu'il est

ouvert. Évitez l'exposition au faisceau."

17. ÉTIQUETTE D'AVERTISSEMENT : "Ouverture laser"

18. ÉTIQUETTES D'AVERTISSEMENT LASER : mettent en garde contre l es dangers laser lorsque

l'appareil n'est pas utilisé par des opérateurs qualifiés.

19. ÉTIQUETTE D' AVERTISS EMENT : "Rayonnement laser. Évitez l'exposition au faisceau. Produit laser

de classe 3R"

MONTAGE AU PLAFOND

 Important : L'installation ne doit être effectuée que par un personnel qualifié. Une mauvaise

installation peut entraîne r des blessures et/ou dommages graves. Un montage au plafond exige
une grande expérience ! Les limites de charge de fonctionnement doivent être respectées, des
matériels d'installation certifiés doivent être utilisés, l'appareil installé doit être inspecté
régulièrement pour vérifier les conditions de sécu rité.

 Assurez-vous qu'aucune personne étrangère ne se trouve dans la zone en dessous de l'emplacement

d'installation durant le montage, le démontage et l'entr etien.

 Fixez l'appareil dans un endroit bien aéré, loin de tout matériau et/ou liquide inflammable. Le luminaire doit

être fixé à au moins 50 cm des murs environnants.

 L'appareil doit être installé hors de la portée des gens, loin des passages et des endroits où des

personnes peuvent s'asseoir.

 Avant de soulever l'appareil, assurez-vous que le point de suspension peut supporter une charge d'au

moins 10 fois le poids de l'appareil.

 Lors de l'installation, utilisez toujours un câ ble de sécurité certifié qui peut supporter 12 fois le poids de

l'appareil. C e support de suspension de sécurité secondaire doit être installé de manière à ce qu'aucune
partie de l'installation ne puisse tomber de plus de 20 cm si le support pr incipal lâche.

 L'appareil doit être bien fixé, un montage balançant est dangereux et ne doit pas être entrepris !
 Ne couvrez pas les ouvertures de ventilation, cela pourrait entraîner une surchauffe.
 L'opérateur doit s'assurer que la sécurité relative à l'installation et les conditions techniques sont

approuvées par un expert avant d'utiliser l'appareil pour la première fois. Les installations doivent être
inspectées chaque année par une personne q ualifiée pour être sûr que la sécurité est toujours optimale.

ATTENTION LESIONS OCULAIRES : Orientez toujours le laser de manière que le
public ne puisse pas regarder directement les faisceaux laser. L'installation doit être
faite de manière que le faisceau ne soit orienté vers le public.

COMMENT CONFIGURER ET CONTRÔLER L'APPAREIL

FRANÇAIS GUIDE D’UTILISATION

JB SYSTEMS

®

18/75 SMOOTH SCAN-3 LASER

SENSIBILITE A LA M USIQUE :
L'appareil fonctionne au rythme de la musique lorsqu'il est utilisé en mode autonome ou
maître/esclave

Pour définir la sensibilité d'entrée, procédez comme suit :

 Appuyez sur la touche FUNC jusqu'à ce que l'écran affiche “S 0” …”S 9”
 Appuyez sur la touche ENTER pour confirmer.
 Utilisez les touches BAS/HAUT pour sélectionner une valeur comprise entre "S 0" (Très faible sensibilité)

et "S 9" (Haute sensibilité).

 Une fois le mode est sélectionné, appuyez sur la to uche ENTER pour l'enregistrer.

Vous pouvez utiliser l'ap pareil de 5 façons :

1) MODE CONTRÔLÉ PAR LA MUSIQUE :

Le laser exécute une séquence préprogrammée pour le rythme de musique. Sélectionnez ce mode si un
seul laser est utilisé (autonome) ou lorsque le laser est placé comme la première (maître) unité d'une
chaîne.
 Appuyez sur la touche FUNC jusqu'à ce que l'écran affiche l'un des éléments suivants : Aut, Aup, 17C,

1C, Sla ou REM.

 Utilisez les touches BAS/HAUT pour sélectionner:

o Sop (show aléatoire activé par le son avec effets de diffraction)
o Sou (show activé par le son aux couleurs RVJ (Rouge, Vert, Jaune))
o So1 (show activé par le son en couleur rouge)
o So2 (show activé par le son en couleur verte)
o So3 (show activé par le son en couleur jaune)

 Appuyez sur la touche ENTER pour confirmer votre choix.
Vous pouvez vous connecter plusieurs LASER ensem ble : pour les faire toutes fonctionner en parfaite
synchronisation, il suffit de mettre la première unité de la chaîne dans l'un des modes d'effets sonores
activés et toutes les autres unités en mode "esclave" (l'écran affiche "SLA") !

Remarque : Lorsqu'aucune musique n'est détectée, le laser sera arrêté (blackout).

2) MODE ENTIEREMENT AUTOMATIQUE :

Le laser exécute automatiquement une séquence préprogrammée. Sélectionnez ce mode si un seul laser
est utilisé (autonome) ou lorsque le laser est placé comme la première (maître) unité d'une chaîne.
 Appuyez sur la touche FUNC jusqu'à ce que l'écran affiche l'un des éléments suivants : Sop Aut, Aup,

17C, 1C, Sla ou REM.

 Utilisez les touches BAS/HAUT pour sélectionner :Au t (shows automatiques en couleurs RVJ

(Rouge, Vert, Jaune))

o Au1 (shows automatiques en couleur rouge)
o Au2 (shows automatiques en couleur verte)
o Au3 (shows automatiques en couleur jaune)
o Aup (show aléatoire automatique avec effets de diffraction)

 Appuyez sur la touche ENTER p our confirmer votre choix.
Le laser exécute automatiquement une séquence préprogrammée.
Vous pouvez co nnecter plusieurs Laser de balayage continu 3 ensemble : pour les faire toutes fonctionner
en parfaite synchronisation, il suffit de mettre la première unité de la chaîne dans l'un des modes d'effets
automatique et toutes les autres unités en mode "esclave" (l' écran affiche "SLA") !

3) MODE ESCLAVE :

Le laser suit les instructions données par le premier Laser de balayage continu 3 (maître) dans la chaîne.

 Connectez l'entrée DMX du laser à la sortie DMX du laser précédent dans la chaîne.
 Appuyez sur la touche FUNC jusqu'à ce que l'écran affiche "SLA"
 Appuyez sur la touche ENTER pour confirmer votre choix.

Vous pouvez vous connecter plusieurs lasers ensemble. Pour les faire toutes fonctionner en parfaite
synchronisation, il suffit de mettre la première unité de la chaîne dans le mode "musique" ou le mode
"automatique" et toutes les autres unités en mode "esclave" (l'écran affiche "SLA" !

FRANÇAIS GUIDE D’UTILISATION

JB SYSTEMS

®

19/75 SMOOTH SCAN-3 LASER

Unité suivante

4) Mode Télécommande IR :

Le laser peut être contrôlé par la télécommande IR :

 Appuyez sur la touche MENU jusqu'à ce que s'affiche à l'écran. “REM”.
 Appuyez sur la touche ENTER pour confirmer votre choix.

Remarque : Dans tout mode autonome (à l'exception de REM et SLA), appuyez sur ON/OFF
pendant 2 secondes pour activer la fonction télécommande.

SHOW AUTOMATIQUE

SHOW AVEC MUSIQUE

Activer/Désactiver le Laser

COULEUR

PAUSE EFFET

CHANGEMENT DE MODELES

SENSIBILITE AU SON

MODELE FIXE (de 1 à 48)

MODELE REPETITIF

Entrées de télécommande :

Touches Fonction DESCRIPTION :

Allumer/Etei

ndre

En mode REM : Allumer/éteindre le laser

Dans tout autre mode autonome, sauf ESCLAVE :

Appuyez pendant 2 s pour activer le mode REM.

AUTO

Show automatique

MUSIQUE

Show activé par le son, le bleu clignote lorsque le son est

détecté.

Sensibilité au son

En mode son activé, appuyez sur music+B+1 à 9 pour

modifier les paramètres de la sensibilité

Changement

de couleurs

Pour changer la couleur du rouge au vert ou rouge et vert

CHANGEME

NT DE

MODELE

Pour afficher et modifier les modèles

MODELE

FIXE

Vous pouvez sélectionner un modèle de 1 à 48

REPETITION
DE MODELE

Répétition en basculant entre le dernier modèle et le

modèle actuel

FRANÇAIS GUIDE D’UTILISATION

JB SYSTEMS

®

20/75 SMOOTH SCAN-3 LASER

5) MODE DMX512 :

Le laser peut être contrôlé par un contrôleur DMX standard en 2 modes DMX différents :

 MODE 1 CANAL : pour une configuration et utilisation extrêmement facile ! (L'écran affiche

"1Ch")

 MODE 17 C ANAUX : pour un contrôle complet de toutes les possibilités. (L'écran affiche "17c")

 Connectez l'entrée DMX du laser à la sortie DMX de l'unité précédente dans la chaîne ou directement à

la sortie DMX de votre contrôleur.

 Appuyez sur la touche MENU jusqu'à ce que s'affiche à l'écran. “1C” ou “17C”.
 Appuyez sur les touches Haut/Bas pour sélectionner le mode DMX. (1Ch ou 17ch)
 Appuyez sur la touche ENTER pour confirmer votre choix.
 Appuyez sur la touche FUNC. Le nombre à 3 chiffres à l'écran se met à clignoter.
 Sélectionnez l'adresse DMX
 Appuyez sur la touche ENTER pour confirmer votre choix.

Remarque : l'affichage clig note lorsque l'appareil est en mode DMX et aucun signal D MX n'est d étecté.

Quelques informations supplémentaires sur DMX512 :

Le protocole DMX est largement utilisé pour contrôler des équipements lu mineux
intelligents au moyen d'un signal de haute vitesse. Vous devez mettre en chaîne
votre contrôleur DMX avec toutes les unités connectées au moyen d'un câble XLR
M/F symétrique de bonne qualité. Pour éviter un comportement anormal des effets
de lumière, à cause des interférences, vous devez utili ser un terminateur de 90Ω à 120Ω à la fin de la
chaîne. N'utilisez ja mais de séparateurs de câbles en Y, cela ne fonctionne pas !
Chaque effet de lu mière dans la chaîne doit avoir sa pr opre adresse de départ afin qu'il sache quelles
commandes du contrôle ur à déco der.

CONFIGURATION DU LASER DMX 1 CAN AUX :

position

Valeur

DMX

Fonction

remarques

8 240-255 SOU

show activé par le son en couleurs RVJ

(Rouge, Vert, Jaune)
7 210-239 So2 show activé par le son en couleur verte
6 180-209 So1 show activé par le son en couleur rouge

5 150-179 Aut

show automatique en couleurs RVJ

(Rouge, Vert, Jaune)
4 120-149 Au2 show automatique en couleur verte
3 090-119 Au1 show automatique en couleur rouge

2 060-089 SO P

Show activé par les effets sonores d'un

modèle

1 030-059 AUP

show s'exécutant automatiquement sur

les effets sonores d'un modèle
0 000-029 VEILLE Laser arrêté

CONFIGURATION DU LASER DMX 17 C ANAUX :

REMARQUE IMPORTANTE : DMX 1 canal est utilisé pour définir les différents modes de
fonctionnement du laser.

 Pour utiliser le laser en mode 17 canaux, le canal 1 doit avoir une valeur supérieur ou égale à 221.
 Selon la valeur D MX du canal 1, différents modes peuvent être appliqués :

Canal Valeur Fonction

FRANÇAIS GUIDE D’UTILISATION

JB SYSTEMS

®

21/75 SMOOTH SCAN-3 LASER

DMX

C1

Modèle

000-020 Laser arrêté
021-040 AUT
041-060 AU1
061-080 AU2
081-100 AU3
101-120 SOU
121-140 SO1
141–160 SO2
161-180 SO3
181-200 AUP
201-220 SOP
221-255 MODE DMX

C2

Groupe

000-051 Modèles du Groupe 1.
052-103 Modèles du Groupe 2
104-155 Modèles du Groupe 3
156-207 Modèles du Groupe 4
208-255 Modèles du Groupe 5

Modèle C3

000-255 Chaque 16 d'un groupe, total 80 M odèles.

C4

Couleur

000-015 Original (Rouge, Vert, Jaune)
016-031 Rouge
032-047 Vert
048-063 Jaune
064-111 Couleurs roulantes
112-159 Saut de Couleurs
160-207 Couleurs en mouvement
208-255 Lumière stroboscopique

C5

Découpage

000 Modèle entier sans découp age
001-127 Modèle fixe découpé à 0%~99%
128-255 Vit esse de découpage

C6

Zoom

000-127 100%
128-169 Zoom avant
170-209 Zoom arrière

210-255 Zoom alterné

C7 Vitesse de zoom

000-255 Rapide à lent

C8

Axe des X du roulement

000-127 0
128-191 Roulement dans le sens horaire
192-255 Roulement dans le sens antihoraire

C9 Vitesse de roulement

000-255 Rapide à lent

C10

Axe des Y du roulement

000-127 0
128-191 Roulement dans le sens horaire
192-255 Roulement dans le sens antihoraire

C11 Vitesse de roulement

000-255 Rapide à lent

FRANÇAIS GUIDE D’UTILISATION

JB SYSTEMS

®

22/75 SMOOTH SCAN-3 LASER

C12

Axe des Z du roulement

000-127 0
128-191 Roulement dans le sens horaire
192-255 Roulement dans le sens antihoraire

CH13 roll speed

000-255 Rapide à lent

C14

Axe des X du déplacement

000-127 0
128-191 Roulement dans le sens horaire
192-255 Roulement dans le sens antihoraire

C15 vitesse du déplacement

000-255 Rapide à lent

C16

Axe des Y du déplacement

000-127 0
128-191 Roulement dans le sens horaire
192-255 Roulement dans le sens antihoraire

C17 vitesse du déplacement

000-255 Rapide à lent

Paramétrage des modèles :

 Appuyez sur la touche FUNC jusqu'à ce que s'affiche à l'écran.
 Appuyez sur haut o u bas jusqu'à ce que le laser affiche la flèche de l'axe des Y en haut et la flèche de

l'axe des X à droite.

 Appuyez sur "Enter" pour confirmer la sélection

FRANÇAIS GUIDE D’UTILISATION

JB SYSTEMS

®

23/75 SMOOTH SCAN-3 LASER

Liste des modèles

FRANÇAIS GUIDE D’UTILISATION

JB SYSTEMS

®

24/75 SMOOTH SCAN-3 LASER

ENTRETIEN

 Assurez-vous qu'aucune personne étrangère ne se trouve dans la zone en dessous de l'emplacement

d'installation durant l'entretien.

 Eteignez l'appareil, débranchez le câble secteur et attendez que l'appareil refroidisse.

Lors de l'inspection les points suivants doivent être vérifiés :

 Toutes les vis utilisées pour l'installation de l'appareil et chacune de ses composantes doivent être

solidement fixées et ne peuvent être rouillées.

 Les boîtiers, les supports et les boutons d' installation (plafond, poutre, suspensions) ne doivent pas être

déformés.

 Quand une lentille optique est visiblement endommagée en raison de fissures ou de ra yures profondes,

elle doit être remplacée.

 Les câbles d'alimentation doit être dans un état impeccable et doivent être r emplacés immédiatement

même si un petit problème est détecté.

 Afin de protéger l'appareil de toute surchauffe, les ventilateurs de rafraîchissement (le cas échéant) et les

ouvertures de v entilation doivent être nettoyés mensuellement.

 L'intérieur de l'appareil doit être nettoyé une fois par an à l'aide d'un asp irateur ou d'un jet d'air.

 Le nettoyage des lentilles optiques et/ou miroirs internes et externes doit être effectué périodiquement

pour optimiser le flux lumineux. La fréquence de nettoyage dépend de l'environnement dans lequel
l'appareil fonctionne : d es environnements humides, enfumés ou particulièrement sales peuvent causer
l'accumulation de saleté sur l'optique de l'appareil.

 Nettoyez avec un chiffon doux en utilisa nt des produits de nettoyage pour verre normal.
 Séchez toujours les pièces soigneusement.

 Nettoyez les optiques externes au moins une fois tous les 30 jours.

 Nettoyez les optiques internes au moins tous les 90 jours.

Attention : Nous vous conseillons fortement de faire effectuer le nettoyage interne par un personnel
qualifié !

SPÉCIFICATIONS

Tension d'entrée : 100 ~ 240VAC, 50/60Hz
Fusible : 250V 1A à action retardée (verre 20mm)
Consommation totale : 13W
Réglage du son : Microphone interne
Connexions DMX : XLR 3 broches mâle/femelle
Canaux DMX : 1 ou 17 canaux
Adresse DMX de départ : 001  512
Puissance du laser : 40mW Vert CW laser (ë = 532nm)

100mW Rouge CW laser (ë = 650nm)

Classe de rayonnement laser : 3B
Diamètre du faisceau à la sortie : <5mm
Divergence (chaque faisceau) <2 mrad
Divergence (puissance totale) <90°
Vitesse du balayeur : 15kHz
Température de fonctionnement : 10°C à 4 0°C
Normes de Sécurité Laser : EN/IEC 60825-1 Ed2, 2007-03
Dimensions : voir image ci-dessous
Poids : 1,5kg

Toutes les informations peuvent être modifiées sans préavis

Vous pouvez télécharger la dernière version de ce manuel sur notre site web : www.beglec.com

NEDERLANDS GEBRUIKERSHANDLEIDING

JB SYSTEMS

®

25/75 SMOOTH SCAN-3 LASER

GEBRUIKSAANWIJZING

Hartelijk dank voor de aankoop van dit JB Systems®product. Om ten volle van alle mogelijkheden te
profiteren en vo or u w eigen veiligheid, lees deze gebruiksaanwijzing zorgvuldig voordat u met dit apparaat
start.

KENMERKEN

Dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de eisen van de huidige Europese en
nationale richtlijnen. Overeenstemming is vastgesteld en de desbetreffende verklaringen en documenten zijn
door de fabrikant gedeponeerd.
 Dit apparaat is ontworpen om decoratieve effectverlichting te produceren en wordt in lichtshowsystemen

gebruikt.

 Een opvallende tweekleuren laser met 15 kHz scanners van hoge kwaliteit in plaats van de gewone

stappenmotoren:

 Zeer soepele en zachte bewegingen
 80 Voorgeprogrammeerde patronen, zoals: getallen, tekeningen, woorden, ...

 Prachtige voorgeprogrammeerde lasershows voor allerlei toepassingen: loungebar, discotheek, mobiele

DJ, ...

 Klasse 3B laser op basis van een 40 mW Groene CW-laser (λ = 532 nm) en 100 mW Rode CW-laser (λ =

650 nm).

 Verschillende werkmodi:

 DMX-besturing: 1 kanaal voor een eenvoudige bediening of 17 kanalen voor een volledige controle
 Standalone: geluidgestuurd (ingebo uwde microfoon) of automatisch
 IR-afstandsbediening: Infrarood afstandsbedien ing:

 Master/Slave: prachtige gesynchroniseerde shows
 Ingebouwde microfoon
 3-cijferig LED-display voor eenvoudige menunavigatie
 Sleutel bediende aan-/uitschakelaar en noodstop (interlock) ingang voor extra veiligheid
 Voldoet aan EN/IEC 60825-1 Ed2, 2007-03 voor Laserveiligheid

VÓÓR GEBRUIK

 Voordat u met het gebruik van dit ap paraat start, controleer of er geen transportschade aanwezig is. Mocht

er schade zijn, gebruik het apparaat niet en raadpleeg eerst uw dealer.

 Belangrijk: Dit apparaat verliet de fabriek in perfecte staat en goed verpakt. Het is absoluut noodzakelijk

voor de gebruiker om de veiligheidsinstructies en waarschuwingen in deze handleiding strikt op te volgen.
Eventuele schade veroorzaakt door verkeerd gebruik valt niet onder de garantie. De dealer zal niet
aansprakelijk worden gesteld voor e ventuele fouten of problemen veroorzaakt door het negeren van deze
handleiding.

 Bewaar dit boekje op een veilige plaats vo or t oekomstige r aadpleging. A ls u de armatuur verkoopt, zorg

ervoor deze handleiding erbij te voegen.

Controleer de inhoud:

Controleer of de kartonnen doos de volgende items bevat:

 Smooth Scan 3 laser
 IR-afstandsbedien ing
 2 sleutels (voor de sleutelschakelaar)
 Netsnoer
 Gebruiksaanwij zing

NEDERLANDS GEBRUIKERSHANDLEIDING

JB SYSTEMS

®

26/75 SMOOTH SCAN-3 LASER

VEILIGHEIDSVOORSCHRIFTEN:

 Om het milieu te b eschermen, probeer het verpakkingsmateriaal zoveel mogelijk te recyclen.
 Een nieuw lichteffect veroorzaakt soms enige ongewenste rook en/of geur. Dit is normaal en verdwijnt na

enkele minuten.

 Om vuur of elektrische schokgevaar te voorkomen, stel dit apparaat niet b loot aan regen of vocht.
 Om te voorkomen dat binnenin condensatie wordt gevormd, laat het apparaat aan de

omgevingstemperatuur aanpassen wanneer het na transport in een warme kamer wordt gebracht.
Condens verhindert soms het apparaat op volle capaciteit te werken of kan zelfs schade veroorzaken.

 Dit apparaat is uitsluitend geschikt voor gebruik binnenshuis.
 Plaats geen metalen voorwerpen of mors geen vloeistoffen in het toestel. Elektrische schokken of storing

kan het gevolg zijn. Als een vreemd voorwerp in het appar aat terechtkomt, trek onmiddellijk de stekker uit
het stopcontact.

 Plaats de armatuur op een goed geventileerde plek, verwijderd van brandbare materialen en/of

vloeistoffen. De armatuur moet op minstens 50 cm vanaf de omringende muren worden bevestigd.

 Bedek geen ventilatieopeningen, omdat het tot overver hitting kan leiden.
 Voorkom het gebruik in stoffige omgevingen en maak het regelmatig schoon.
 Houd het apparaat buiten bereik van kinderen.
 Onervaren personen mogen dit apparaat niet bedienen.
 De veilige omgevingstemperatuur ligt tussen 15 & 40°C. Gebruik dit apparaat niet bij hogere

omgevingstemperaturen.

 Zorg ervoor dat het gebied onder de installatieplaats tijdens het takelen, onttakelen en onderhoud vrij is

van ongewenste personen.

 Ontkoppel altijd het apparaat wanneer het voor een langere tijd niet wordt gebruikt of alvorens de lamp te

vervangen of het onderhoud te beginnen.

 De elektrische installatie dient alleen door gekwalificeerd personeel te worden uitgevoerd, in

overeenstemming met de voorschriften voor elek trische en mechanische v eiligheid in uw land.

 Controleer of de beschikbare spanning niet hoger is dan aangegeven op het achterpaneel v an het

apparaat.

 Het netsnoer moet alt ijd in perfecte staat zijn. Schakel het apparaat onmiddellijk uit als het netsnoer wordt

platgedrukt of beschadigd. Als het netsnoer bes chadigd is, moet deze door de fabrikant, zijn
vertegenwoordiger, of door een vergelijkbaar bevoegde persoon worden verv angen, om een gevaar te
voorkomen.

 Laat het netsnoer nooit met andere kabels in contact komen!
 Deze armatuur moet worden geaard om aan de veiligheidsvoorschriften te voldoen.
 Sluit het apparaat niet aan op een dimmerpack.
 Gebruik bij het installeren v an het apparaat a ltijd een geschikte en gecertificeerde veiligheidskabel.
 Om elektrische schokken te voorkomen, open de afdekk ing niet. Afgezie n van de lamp en de zekering zijn

er geen te onderhouden onderdelen binnenin aanwezig.

 Repareer nooit een zekering of sluit nooit de zekeringhouder kort. Vervang altijd een kapotte zekering

met een zekering van hetzelfde t ype en elektrische specificaties!

 In het geval van ernstige problemen, stop met het gebruik van de armatuur en neem onmiddellijk contact

op met uw dealer.

 De behuizing en de lenzen moeten vervangen worden als ze zichtbaar beschadigd zijn.
 Gebruik de originele verpakking als het toestel ver voerd moet worden.

WAARSCHUWING: Om het risico op elektrocutie zoveel
mogelijk te vermijden m ag u nooit de behuizing verwijderen. Er
bevinden zich geen onderdelen in het toestel die u zelf kan
herstellen. Laat de herstellingen enkel uitvoeren door een
bevoegde technicus.

De bliksempijl die zich in een gelijkbenige driehoek bevindt is bedoeld om u te wijzen op het
gebruik of de aanwezigheid van niet-geïsoleerde onderdelen met een “gevaarlijke spanning” in
het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wij zen dat
er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan
betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbool betekent: Lees de handleiding!
Dit symbool bepaalt: de minimumafstand van te belichten voorwerpen. De minimumafstand

tussen projector en het verlichte voor werp moet meer dan 1 meters zijn.

NEDERLANDS GEBRUIKERSHANDLEIDING

JB SYSTEMS

®

27/75 SMOOTH SCAN-3 LASER

 Vanwege veiligheidsredenen is het verboden om ongeautoriseerde wijzigingen op het ap paraat aan te

brengen.

Belangrijk: Kijk nooit rechtstreeks in de lichtbron! Gebruik het effect niet in de aanwezigheid van personen
die aan epilepsie lijden.

LASER VEILIGHEIDSINSTRUCTIES:

 Volgens de EN/IEC 60825-1 Ed2, 2007-03 regelgeving, valt deze laser onder de classificatie 3B. Directe

blootstelling aan de ogen kan gevaarlijk zijn.

GEVAAR: LASERSTRALING!
Vermijd directe blootstelling aan het oog! Laserstraling kan
oogletsel en/of beschadiging van de huid veroorzaken. Alle
beschermende maatregelen voor een veilig gebruik van deze laser
moet worden toegepast.

 Dit product is een zogenaam d showlaser, zend straling uit m et een golflengtespectrum tussen 400 en 700

nm en het produceert lichteffecten voor shows.

 Laserlicht is anders dan elke andere lichtbron waarmee u misschien bekend mee bent. Het licht van dit

product kan mogelijk oogletsel veroorzaken, indien niet correct ingesteld en correct gebruikt wordt.
Laserlicht is duizenden malen meer geconcentreerd dan het licht van elke andere vorm van lichtbron.
Deze concentratie van licht macht kan tot direct oogletsel leiden, voornamelijk door het v erbranden van het
netvlies (het lichtgevoelige gedeelte aan de achterkant van het oog). Zelfs als u geen "warmte" van een
laserstraal, kunt voelen, kan het nog steeds u of uw publiek mogelijk verwonden of verblinden.

 Zelfs zeer kleine hoeveelheden van het laserlicht is

potentieel gevaarlijk, zelfs op lange afstanden.

 Kijk nooit in het laserdiafragma of de laserstralen
 Richt de laserstraal nooit op mensen of dieren en laat

dit apparaat nooit zonder toezicht werken.

 Deze laser mag alleen worden gebruikt voor shows.

De werking van een klasse 3B laser is alleen
toegestaan als het gebruik wordt bediend door een
deskundige en goed opgeleide operator.

 Afhankelijk van de classificatie, kan het bedienen van

een laserproduct laserstraling produceren die
permanent oogletsel en/of beschadiging van d e huid kan veroorzaken. De wettelijke voorschriften voor het
gebruik van een laserproduct verschillen van land tot land. De gebruiker moet zich altijd over de wettelijke
voorschriften informeren die geldig zijn in zijn land en deze in zijn situatie toepassen.

 Het bovenliggende document en de hoeksteen van de laserveiligheidsnormen ANSI Z136.1 (2007) geven

richtlijnen voor het veilig gebruik van lasers en lasersystemen door het definiëren van beheersmaatregelen
voor elk van de vier laser klassen. Dit waardevolle document kan worden verkregen bij
www.laserinstitute.org.

Houd er rekening mee dat JB SYSTEMS niet aansprakelijk kan worden gesteld voor schade veroorzaakt
door onjuiste installaties en onervaren gebruik!

NEDERLANDS GEBRUIKERSHANDLEIDING

JB SYSTEMS

®

28/75 SMOOTH SCAN-3 LASER

BESCHRIJVING:

1. ENERGIE VOORZIENING: Lichtnetingang met IEC-aansluiting en geïntegreerde zekeringhouder, sluit

hier het meegeleverde netsnoer op a an.

2. SLEUTEL GEACTIVEERDE AAN/UIT-SCHAKELAAR: Wordt gebruikt om het apparaat aan/uit te

schakelen. Gebruik de sleutel om ervoor te zorgen dat slechts een bekwame medewerker in staat is om
de laser in te schakelen.

3. INGEBOUWDE MICROFOON: De ingebouwde microfoon wordt gebruikt om de lasershow op het ritme

van de mu ziek te synchroniseren.

4. DMX-ING ANG: 3-pins mannelijke XLR-connector die gebruikt wordt om de universele DMX-kabels aan

te sluiten. Deze ingang ontvangt instructies van een DMX-controller.

5. DMX-UITG ANG: 3-pins vrouwelijke XLR-connector die gebruikt wordt om de LAS ER met de volgende

eenheid in de DMX-keten te verbinden.

6. DISPLAY: toont de geselecteerde DMX-adres wanneer het apparaat is in DMX-modus is geschakeld.

Naast de DMX-modus kunt u ook kiezen vo or 4 andere werkm odi, zie verderop voor meer informatie
over deze modi.

NEDERLANDS GEBRUIKERSHANDLEIDING

JB SYSTEMS

®

29/75 SMOOTH SCAN-3 LASER

7. BEDIENING SPANEEL: wordt gebruikt om de verschillende functies van de laser te selecteren, zie

verderop om te leren hoe het apparaat te bedienen.

8. IR-ONTVANGE R: W ordt gebruikt om het apparaat

via de draadloze afstandsbediening te bedienen.

9. VEILIGHEIDSOOGBOUT: wordt gebruikt om een

veiligheidskabel te bevestigen wanneer het apparaat

is opgetuigd (zie paragraaf “Hijsen boven

personen”).

10. KOELVENTIL ATOR: W ordt gebruikt om de

onderdelen in de kast te koelen. Zorg ervoor dat u

deze ventilatoruitlaat nooit afdekt!

11. INTERLOCK-ingang: Wordt gebruikt om de

optionele noodstopschakelaar aan te sluiten (zie

foto). Wanneer u op deze schakelaar drukt zal de

laserstraal onmiddellijk verdwijnen.

BELANGRIJK! we raden ten sterkste aan om deze optionele schakelaar aan te sluiten!

DE LASER WERKT NIET ZOLANG DE INTERLOCK INGANG NIET WORDT GEBRUIKT.

Tijdelijke oplossing: installeer de reserve connector op de laser. (zie foto)

12. Voeding-LED: geeft aan dat het apparaat is ingeschakeld.

13. Geluid-LED: knippert op het geluid van de muziek gedetecteerd door de interne

microfoon.

14. OPHANGBEUGE L: met 2 knoppen aan beide zijden om het apparaat te

bevestigen en een montagegat om een ophanghaak te bevestigen.

15. LASER-UITGANG : de laserstraal verlaat hier de behuizing; zorg ervoor om

NOOIT door deze opening in het toestel te kijken, terwijl de lasereffect is

ingeschakeld!

16. WAARSCHUWING SLABEL: "Voorzichtig - Klasse 3B laser. Laserstraling indien geopend. Vermijd

blootstelling aan de straal.”

17. WAARSCHUWING SLABEL: “Laserdiafragma”

18. LASERWAAR SCHUWINGSETIKETTEN: waarschuwen tegen een potentieel gevaar lijke laser als deze

niet door ervaren operators wordt g ebruikt.

19. WAARSCHUWING SLABEL: “Laserstraling. Vermijd blootstelling aan de straal. Klasse 3b laserproduct”

HIJSEN BOVEN PERSONEN

 Be langrijk: De installatie moet alleen worden uitgevoerd door gekwalificeerd

onderhoudspersoneel. Onjuiste installatie kan tot ernstig letsel bij personen en schade aan
goederen leiden. Hijsen boven personen vereist veel ervaring! Werklastgrenzen moeten in acht
worden genomen, gecertificeerde installatiematerialen moeten worden gebruikt, het geïnstalleerde
apparaat moet regelmatig worden gecontroleerd op veiligheid.

 Zorg ervoor dat het gebied onder de installatieplaats tijdens het takelen, onttakelen en onderhoud vrij is

van ongewenste personen.

 Plaats de armatuur op een goed gevent ileerde plek, verwijderd van brandbare materialen en/of

vloeistoffen. De armatuur moet op minstens 50 cm vanaf de omringende muren worden bevestigd.

 Het apparaat moet buiten het bereik van mensen en buiten de gebieden waar personen kunnen lopen of

zitten worden geïnstalleerd.

 Alvorens te hijsen, controleer of de installatieplek een minimum puntbelasting van 10 keer het gewicht van

het apparaat k an dragen.

 Gebruik bij het installeren van het apparaat altijd een gewaarmerkte veilig heidskabel die 12 keer het

gewicht van het apparaat kan dragen. De ze secundaire veiligheidsbevestiging dient op een zodanige
wijze te worden geïnstalleerd zodat geen enkel onderdeel van de installatie meer dan 20 cm kan vallen als
de hoofdbevestiging het begeeft.

 Het apparaat m oet goed worden bevestigd; een vrij pendele nde montage is gevaarlijk en mag niet worden

overwogen!

 Bedek geen ventilatieopeningen, omdat het tot oververhitting kan leiden.
 De exploitant moet ervoor zorgen dat de veiligheidsgerelateerde en machinetechnische installaties door

een deskundige zijn goedgekeurd alvorens deze voor de eerste keer te gebruiken. De installaties moeten
ieder jaar door een vakman worden geïnspecteerd om er zeker van te zijn dat de veiligheid nog steeds
optimaal is.

NEDERLANDS GEBRUIKERSHANDLEIDING

JB SYSTEMS

®

30/75 SMOOTH SCAN-3 LASER

VOORZICHTIG OOGLETSEL: Plaats altijd de laser op een zodanig wijze zodat

voorkomen wordt dat het publiek direct in de laserstralen kijkt.

HOE HET APPARAAT IN TE STELLEN EN TE

BEDIENEN

MUZIEK-INGANGSG EVOELIGHEID:
Het apparaat werkt op het ritme van de muziek bij gebruik in stand-alone- of master/slave-modus.

Voor het instellen van de ingangsgevoeligheid, ga als volgt te werk:

 Druk op en houd de “FUNC”-knop ingedrukt totdat de display "S 0" ... "S 9" weergeeft
 Druk op de “ENTER”-knop om uw keuze te bevestigen.
 Gebruik de “DOW N”- en “UP”-knop om een waarde tussen “S 0” (zeer lage gevoeligheid) en “S 9” (hoge

gevoeligheid) te selecteren.

 Zodra de modus is geselecteerd, druk op de “ENTER”-k nop om het op te s laan.

U kunt het apparaat op 5 manieren bedienen:

1) MUZIEKGESTUURDE MODUS

De laser draait een voorgeprogrammeerde sequentie op het ritme van de muziek af. Selecteer deze
modus wanneer alleen 1 laser wordt gebruikt (standalone) of wanneer de laser wordt geplaatst als het
eerste (master) apparaat in een k eten met meerdere apparaten.
 Druk op en huod de “FUNC”-knop ingedrukt totdat de display één van de volgende opties weergeeft:

Aut, Aup, 17C, 1C, Sla of REM.

 Gebruik de “UP”- of “DOWN”-knoppen om te selecteren:

o Sop (Geluid geactiveerde willekeurige show, met een patroon- en r astereffecten)
o Sou (Geluid geactiveerde shows in RGY-kl euren)
o SO1 (Geluid geactiveerde show in rode kleur)
o So2 (Geluid geactiveerde show in groene kleur)
o So3 (Geluid geactiveerde show in gele kleur)

 Druk op de “ENTER”-knop om uw keuze te bevestigen.
U kunt meerdere LASER’s met elkaar verbinden: schakel gewoon het eerste apparaat in de keten in één
van de geluid geactiveerde effectmodi en alle andere apparaten in d e "Slave”-modus (display toont
"SLA"), zodat ze allemaal p erfect synchroon werken!
Opmerking: Wanneer er geen muziek wordt gedetecteerd, zal de laseruitgang worden uitgeschakeld
(blackout).

2) VOLAUTOMATISCHE MODUS:

De laser draait automatisch een voorgeprogrammeerde sequentie. Selecteer deze modus wanneer alleen
1 laser wordt gebruikt (standalone) of wanneer de laser wordt geplaatst als het eerste (master) apparaat in
een keten met meerdere LASER’s.
 Druk op en huod de “FUNC” -knop ingedrukt totdat de display é én van de volgende opties weergeeft:

Sop Aut, Aup, 17C, 1C, Sla of REM.

 Gebruik de “UP”- of “DOWN”-knoppen om te selecteren:

NEDERLANDS GEBRUIKERSHANDLEIDING

JB SYSTEMS

®

31/75 SMOOTH SCAN-3 LASER

o Aut (Automatische shows in RGY-kleuren)
o Au1 (Automatische shows in rode kleur)
o Au2 (Automatische shows in groene kleur)
o Au3 (Automatische shows in gele kleur)
o Aup (automatische willekeurige show, met een patroon- en rastereffecten)

 Druk op de “ENTER”-knop om uw keuze te bevestigen.
De laser draait automatisch een voorgeprogrammeerde sequentie.
U kunt meerdere SMOOTH SCAN 3 L ASER’s met elkaar verbinden: schakel gewoon het eerste apparaat
in de keten in één van de automatische effectmodi en alle andere apparaten in de “Slave”-modus (display
toont “SLA”), zodat ze allemaal perfect synchroon werken!

3) SLAVE-MODUS:

De laser volgt de instructies van de eerste Smooth Scan 3 laser (master) in de keten.

 Sluit de D MX-ingang van de laser aan op de DMX-uitgang van de vorige laser in de keten.
 Druk op de “FUNC”-knop op het apparaat, totdat de display “SLA” weergeeft.
 Druk op de “ENTER”-knop om uw keuze te bevestigen.

U kunt meerdere LASER’s met elkaar verbinden. Schakel het eerste apparaat in de keten in de muziek
geactiveerde of automatische effectmodi en alle andere apparaten in de “Slave”-modus (display toont
“SLA”), zodat ze allemaal perfect synchroon werken!

4) IR-AFSTANDSB EDIENING:

De laser kan via de IR-afstandsbediening worden bediend:

 Druk op en houd de “FUNC”-knop ingedrukt totdat de display “REM” weergeeft.
 Druk op de “ENTER”-knop om uw keuze te bevestigen.

Opmerking: In elke standalone-modus (met uitzondering van REM en SLA), druk 2 seconden op
“ON/OFF” om functies op afstand te activeren.

AUTO-SHOW
MUZIEKSHOW
LASER AAN/UIT
KLEUR
EFFECT PAUZE
VERANDERENDE PATROON
GELUIDGEVOELIGHEID

VAST PATROON (VAN 1 TOT 48)

PATROON HERHALEN

NEDERLANDS GEBRUIKERSHANDLEIDING

JB SYSTEMS

®

32/75 SMOOTH SCAN-3 LASER

Knop Functie Beschrijving

AAN/UIT

In de “REM”-modus: schakel de laser aan/uit.

In elke andere stand alone-modus, behalve SLAVE: Druk

2 sec. lang om de “REM”-modus in te schakelen

AUTO

Automatische show

MUZIEK

Geluid geactiveerde show, de blauwe LED knippert

wanneer het geluid wordt g edetecteerd.

Geluidgevoeligheid

In de geluid geactiveerde modus, druk op muziek + B +1

tot 9 om de gevoeligheidsinstellingen te wijzigen

KLEUR VERANDEREN

Om de kleur van rood naar groen of rood en groen te

wijzigen

PATROON

VERANDEREN

Om patronen te laten zien en te veranderen

VAST PATROON

U kunt één patroon van 1 tot 48 selecteren

PATROONHERHALI NG

Het laatste en huidige patrooncyclus herhalen

5) DMX512-MODU S:

De laser kan door elke standaard DMX-controller in 2 verschillende DMX-modi worden bestuur d:

 1 KANAALMODUS: voor zeer eenvoudige installatie en gebruik! (display toont "1Ch")
 17 KANAALMODUS: voor volledige bediening van alle functies. (display toont “17c”)

 Sluit de DMX-ingang van de laser aan op de DMX-uitgang van de vorige laser in de keten of

rechtstreeks op de DMX-uitgang van uw controller.

 Druk op en houd de “FUNC”-knop ingedrukt totdat de display “1C” or “17C” weergeeft.
 Druk op de “UP”- of “DOWN”-knoppen om de DMX-modus te selecteren. (1 Ch of 17ch)
 Druk op de “ENTER”-knop om uw keuze te bevestigen.
 Druk op de “FUNC”-knop: het 3-cijferige nummer op de display begint te knipperen.
 Selecteer het DMX-adres
 Druk op de “ENTER”-knop om uw keuze te bevestigen.

Opmerking: de displa y knippert wanneer het apparaat in de DMX-modus is geschakeld en geen DMX­signaal wordt gedetecteerd.

Enige informatie m eer over DMX512:

De DMX-protocol is een veel gebruikte hoge snelheid signaal om intelligent li chtapparatuur te bedienen. U
moet uw DMX-controller in “daisychain” koppele n en alle aangesloten li chteffecten met een goede kwaliteit
gebalanceerde kabel linken. Om vreemd gedrag van de lichteffecten als gevolg van
storingen te voorkomen, moet u een 9 0 Ω tot 120 Ω terminator aan het eind van de
keten gebruiken. Gebruik nooit Y-split ter-kabels, dit zal gewoon niet werken
Elk lichteffect in de keten heeft ee n goed startadres nodig, zodat het weet welke
commando’s van de controller het moet decoderen.

NEDERLANDS GEBRUIKERSHANDLEIDING

JB SYSTEMS

®

33/75 SMOOTH SCAN-3 LASER

1 KANAAL DMX-CONFIGUR ATIE VAN DE LASER:

Positie

DMX

-

waarde Functie Opmerkingen

8 240-255 SOU

Geluid geactiveerde show met RGY­kleuren

7 210-239 So2

Geluid geactiveerde show met
GROENE kleur

6 180-209 So1

Geluid geactiveerde show met RODE
kleur

5 150-179 Aut Automatische show met RGY-kleuren

4 120-149 Au2

Automatische show met GROENE
kleur

3 090-119 Au1 Automatische show met RODE kleur

2 060-089 SOP

Geluid geactiveerd patroon

effectshow
1 030-059 AUP Automatisch patroon effectshow
0 000-029 STANDBY LASER-uitgang uitgeschakeld

17 KANAALS DMX-CONFIGURATIE VAN DE LASER:

BELANGRIJKE OP MERKING: DMX Kanaal1 wordt gebruikt om de verschillende werkingsmodi van de
laser in te stellen .

 Voor het gebruik van de laser in de volledige 17-kanaals modus, moet kanaal 1 op de waarde 221 of

hoger worden ingesteld.

 Afhankelijk van de D MX-waarden van kan aal 1, kunnen een andere modus worden toegepast:

Kanaal

DMX

-

waarde Functie

CH1

MODUS

000-020 LASER UIT
021-040 AUT
041-060 AU1
061-080 AU2
081-100 AU3
101-120 SOU
121-140 SO1

141–160 SO2

161-180 SO3
181-200 AUP
201-220 SO P
221-255 DMX-MODUS

CH2

Groep

000-051 1 Groeppatronen.
052-103 2 Groeppatronen
104-155 3 Groeppatronen
156-207 4 Groeppatronen
208-255 5 Groeppatronen

NEDERLANDS GEBRUIKERSHANDLEIDING

JB SYSTEMS

®

34/75 SMOOTH SCAN-3 LASER

CH3 Patroon 000-255 Elk 16 voor 1 groep, in totaal 80 patronen.

CH4

Kleur

000-015 Origineel (rood, groen, geel)
016-031 Rood
032-047 Groen
048-063 Geel
064-111 Kleur Rollen
112-159 Kleur Springen
160-207 Kleur Verplaatsen
208-255 Knipperend

CH5

Clipping

000

Volledige patroon zonder knippen

001-127

0%~99%

vast patroon gek nipt

128-255

Knipsnelheid

CH6

Zoomen

000-127

100%

128-169

Inzoomen

170-209

Uitzoomen

210-255Afwisselend zoomen

CH7 zoomsnelheid 000-255 Snel naar langzaam

CH8

X-as rollen

000-127

0

128-191

Rechtsom rollen

192-255

Linksom rollen

CH9 rolsnelheid 000-255 Snel naar langzaam

CH10

Y-as rollen

000-127

0

128-191

Rechtsom rollen

192-255

Link

som rollen

CH11 rolsnelheid 000-255 Snel naar langzaam

CH12

Z-as rollen

000-1270128-191

Rechtsom rollen

192-255

Linksom rollen

CH13 rolsnelheid 000-255 Snel naar langzaam

CH14

X-as verplaatsen

000-1270128-191

Rechtsom rollen

192-255

Linksom

rollen

CH15 bewegingssnelheid 000-255 Snel naar langzaam

CH16

Y-as verplaatsen

000-1270128-191

Rechtsom rollen

192-255

Linksom rollen

CH17 bewegingssnelheid 000-255 Snel naar langzaam

NEDERLANDS GEBRUIKERSHANDLEIDING

JB SYSTEMS

®

35/75 SMOOTH SCAN-3 LASER

Patroon instellingen:

 Druk op en houd de “FUNC”-knop ingedrukt totdat de display weergeeft.
 Druk op de “UP” - of “DOWN”-knoppen totdat de laser de pijl van de Y-as bovenaan en pijl v an de X-as

aan de rechterkant weergeeft.

 Druk op de “ENTER”-knop om de selectie te be vestigen.

NEDERLANDS GEBRUIKERSHANDLEIDING

JB SYSTEMS

®

36/75 SMOOTH SCAN-3 LASER

Patroonlijst

NEDERLANDS GEBRUIKERSHANDLEIDING

JB SYSTEMS

®

37/75 SMOOTH SCAN-3 LASER

ONDERHOUD

 Zorg ervoor dat het gebied onder de installatiepla ats tijdens het takelen, onttakelen en onderhoud vrij is

van ongewenste personen.

 Schakel het apparaat uit, ontkoppel het netsnoer en wacht totdat het apparaat is afgekoeld.

Tijdens de inspectie moeten de volgende punten worden gecontroleerd:

 Alle schroeven gebruikt voor het installeren van het appar aat of onderdelen van het apparaat, moeten

stevig worden bevestigd en mogen niet gecorrodeerd zijn.

 Behuizingen, bevestigingen en installatieplaatsen (plafond, dragers, ophangingen) moeten volledig vrij van

vervorming zijn.

 Wanneer een optische lens zichtbaar door scheuren of diepe krassen is beschadigd, moet het worden

vervangen.

 De netsnoeren moeten in perfecte conditie zijn en onmiddellijk worden vervangen wanneer zelfs een klein

probleem wordt gedetecteerd.

 Om het apparaat tegen oververhitting te beschermen moeten de ventilatoren (indien aanwezig) en

ventilatieopeningen maandelijks worden gereinigd.

 Het interieur van het apparaat moeten jaarlijks met een stofzuiger of luchtstraal worden gereinigd.

 Het reinigen van de interne en externe optische lenz en en/of spiegels moet regelmatig worden uitgevo erd

om de lichtopbrengst te optimaliseren. De frequentie van reiniging hangt af van de omgeving waarin de
armatuur werkt: een vochtige, rokerige of bijzonder vuile omgeving kan leiden tot een grotere opeenhoping
van vuil op de optiek van het apparaat.

 Reinig met een zachte doek met behulp van normale reinigingsmiddelen vo or glas.
 Droog de onderdelen altijd zorgvuldig.

 Reinig de externe optiek ten minste eenmaal per 30 dagen.

 Reinig de interne optiek ten minste eenmaal per 90 dagen.

Opgelet: Wij raden nadrukkelijk aan om het inwendig reinigen door gekwalificeerd personeel uit te
laten voeren!

SPECIFICATIES

Energievoorziening: AC 100~240 V, 50/60 Hz
Zekering: 250 V 1 A traag (20 mm glas)
Totaal energieverbru ik: 13 W
Geluidbesturing: Ingebouwde microfoon
DMX-aansluitingen: 3-pins XLR mannelijk/vrouwelijk
DMX-kanalen: 1 of 17 kanalen
DMX-startadres 001  512
Laservermogen: 40 mW Groen CW laser (λ = 532 nm)

100 mW Rode CW laser (λ = 650 nm)

Laserstraling klasse: 3B
Bundeldiameter bij diafragma: < 5 mm
Divergentie (elke balk) <2 mrad
Divergentie (totale opbrengst) < 90°
Scannersnelheid: 15 kHz
Bedrijfstemperatuur: 10°C tot +40°C
Laserveiligheidsnorm: EN/IEC 60825-1 Ed2, 2007-03
Afmetingen: Zie afbeeldin g hieronder
Gewicht: 1,5 kg

Alle informatie is onderhevig aan verandering zonder voorafgaande kennisgeving.

U kunt de nieuwste versie van deze handleiding van onze website downloaden: www.beglec.com.

DEUTSCH BENUTZERHANDBUCH

JB SYSTEMS

®

38/75 SMOOTH SCAN-3 LASER

BEDIENUNGSANLEITUNG

Vielen Dank für den Kauf dieses JBSystems®-Produkts. Bitte lesen Sie bitte diese Bedienungshinweise
sorgfältig vor der Inbetriebnahme durch, um alle Möglichkeite n des Geräts voll zu nutzen so wie zu Ihrer
eigenen Sicherheit.

EIGENSCHAFTEN

Dieses Gerät ist entstört. Das Gerät e ntspricht den aktuellen europäischen Anforderungen und nationalen
Richtlinien. Die Konformität wurde nachgewiesen und die entsprechenden Erklärungen und Unterlagen
liegen beim Hersteller vor.

 Dieses Gerät wird zur Erzeugung von dekorativen Beleuchtungseffekten in Lichtshows eingesetzt.
 Ein auffälliger Laser mit zwei Farben, der anstelle gewöhnlicher Schrittmotoren hochwertige 15 kHz-

Scanner verwendet.

 Sehr ruhige u nd weiche Bewegungen.



80 vorprogrammie rte Muster wie: Zahlen, Zeichnungen, W örter usw.



Herrliche, vorprogrammierte Lasershows für unterschiedlichste Anwendungsbereiche: Lounge-Bar,
Diskothek, mobiler DJ usw.

 Klasse 3B Laser mit grünem 40mW CW-Laser (λ = 53 2nm) und rotem 100m W CW-Laser (λ = 6 50nm)
 Mehrere Betri ebsarten:

 DMX-Controller: 1 Kanal für eine einfache Bedienung oder 17 K anäle für vollständige Steuerung.
 Einzelbetrieb: Musikaktiviert (internes Mik rofon) oder automatisch
 IR-Fernbedie nung: Infrarot-Fernbedi enung.

 Master/Slave: Wundervolle synchronisierte Shows.
 Eingebautes Mikrofon
 3-stelliges LED- Display für einfache Navigation im Menü
 Schlüsselbetätigter Ein-/Ausschalter und Notschalter (Verriegelung)-Eingang für zusätzliche Sicherheit.
 Entspricht EN/IEC 60825-1 Ed2, 2007-03 für Lasersicherheit.

VOR DER ERSTBENUTZUNG

 Vor der Erstbenutzung bitte das Gerät zuerst auf Transportschäden überprüfen. Sollte das Gerät einen

Schade aufweisen, benutzen Sie es nicht, sondern wenn Sie sich unverzüglich an Ihren Hän dler.

 Wichtiger Hinweis: Dieses Gerät hat das W erk unbeschädigt und gut verpackt verlassen. Es ist wichtig,

dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung
hält. Schäden d urch unsachgemäße Handhabung sind von der Garantie ausgeschlossen. Der Händler
übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung
hervorgerufen wurden.

 Die Bedienungsanleitung zum zukünftigen Nachschlagen bitte an einem sicheren Ort aufbewahren. Bei

Verkauf oder sonstiger Weitergabe des Geräts bitte die Bedienungsanleitung beifügen.

Packungsinhalt prüfen:

Vergewissern Sie sich, dass folgende Artikel mitgeliefert wurden:

 Smooth Scan 3 Laser
 IR Fernbedienung
 2 Schlüssel (für Sch lüsselschalter)
 Netzkabel
 Bedienungsanleitung

DEUTSCH BENUTZERHANDBUCH

JB SYSTEMS

®

39/75 SMOOTH SCAN-3 LASER

SICHERHEITSHINWEISE

 Aus Umweltschutzgründen Verpackung bitte wiederverwenden oder richtig trennen.
 Ein neuer Lichteffekt kann manchmal zu unerwünschtem Rauch oder Gerüchen führen. Diese

Erscheinung ist n ormal und verschwindet nach einigen Minuten.

 Zur Vermeidung von Feuer und Stromschlag Gerät weder Regen noch Feuchtigkeit aussetzen.
 Zur Vermeidung von Kondensation im Inneren des Geräts bitte nach dem Transport in eine warme

Umgebung einige Zeit zum Temperaturausgleich ausgeschaltet stehen lassen. Kondensation kann zu
Leistungsverlust des Geräts oder gar Beschädigung führen.

 Nur für den Einsatz im Innenbereich.
 Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen lassen. Ein Kurzschluss oder

eine Fehlfunktion können die Folge sein. Falls es doch einmal vorkommen sollte, bitte sofort den
Netzstecker ziehen und vom Stromkreis trennen.

 Das Gerät nur an einem gut belüfteten Ort und entfernt von entflammbaren Materialien oder Flüssigkeiten

aufstellen. Der Mindestabstand an allen Seiten muss mindestens 50cm betragen.

 Die Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr.
 Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
 Für Kinder unerreichbar aufbewahren.
 Unerfahrene Personen dürfen das Gerät nicht bedienen.
 Die zulässige Umgebungstemperatur liegt zwischen 15°C und 40°C. Verwenden Sie dieses Gerät nicht bei

höheren Umgebungstemperaturen.

 Stellen Sie sicher, dass sich während des Auf- oder Abbaus und der W artung keine unbefugten Personen

unterhalb des Geräts befinden.

 Trennen Sie das Gerät vom Netz, wenn es nicht verwendet wird oder wenn Sie W artungsarbeiten

vornehmen oder wenn Sie eine Lampe wechseln.

 Die elektrische Installation darf nur von qualifiziertem Personal, unter Beachtung der Vorschriften zur

elektrischen und mechanischen S icherheit in Ihrem Land durchgeführt werden.

 Vergewissern Sie sich, dass die Netzspannung nicht höher ist, als auf dem Typenschild auf der

Geräterückseite angegeben.

 Das Gerät nicht mit einem beschädigten Netzkabel in Betrieb nehmen. Wenn das Netzkabel quetscht oder

beschädigt wurde, schalten Sie d as Gerät sofort aus. Im Falle von Beschädigungen muss das Netzkabel
vom Hersteller, einem autorisierten Kundendienstmitarbeiter oder einer ähnlich qualifizierten Person
ersetzt werden, um Gefährdungen zu vermeiden.

 Lassen Sie das Netzkabel niemals mit anderen Kabeln in Berührung kommen!
 Zur Einhaltung der Sicherheitsbestimmungen muss das Gerät geerdet se in.
 Das Gerät nicht an einen Dimmer anschließen.
 Ausschließlich vorschriftsmäßige Kabel zur Installation verwenden.
 Zur Vorbeugung gegen elektrische Schläge keine Abdeckungen entfernen. Außer der Lampe und der

Sicherung hat das Gerät keine vom Benutzer austauschbaren Teile.

 Eine Sicherung niem als reparieren oder überbrücken. Eine durchgebrannte Sicherung stets durch eine

gleichwertige Sicherung ersetzen!

ACHTUNG:

Um sich nicht der Gefahr eines elektrischen
Schlags auszusetzen, entfernen Sie keines der Gehäuseteile.
Im Geräteinneren

befinden sich keine vom Benutzer

reparierbaren Teile. Überlassen Sie Reparaturen dem
qualifizierten Kundendienst.

Das Blitzsymbol im Dreieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht
isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die
Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und
Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verw enden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lesen!
Dieses Symbol gibt an: der m inimale Abstand von beleuchteten Gegenständen. Der minimale

Abstand zwischen Projektor und dem belichteten Gegenstand muss mehr als 1 Meter betragen.

DEUTSCH BENUTZERHANDBUCH

JB SYSTEMS

®

40/75 SMOOTH SCAN-3 LASER

 Bei Fehlfunktion das Gerät nicht benutzen und sich mit dem Händler in Verbindung setzen.
 Bei sichtbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
 Bei Transport bitte die Originalverpackung verwenden, um Schäden am Gerät zu vermeiden.
 Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blicken! Das Gerät nicht verwenden, wenn sich Personen
im Raum befinden, die unter Epilepsie leiden.

SICHERHEITSHINWEISE FÜR LASER:

 Entsprechend den Bestimmungen E N/IEC 60825-1 Ed2, 2007-03 fällt dieser Laser unter die

Klassifizierung 3B. Dir ekte Einstrahlung in die Augen kann gefährlich sein.

GEFAHR: LASERSTRAHLUNG!

Nicht in den Laserstrahl blicken! Laserstrahlung kann zu Augen­oder Hautverletzungen führen. Alle Schutzmechanismen für einen
sicheren Betrieb dieses Lasers müssen angewandt werden.

 Dieses Produkt ist ein sogenannter Show-Laser, der eine Strahlung mit einer Wellenlänge zwischen 400

und 700 nm abgibt und Lichteffekte für Shows produziert.

 Laserlicht unterscheidet sich von allen Lichtquellen, d ie Sie kennen. Das Licht von diesem Produkt kann

zu Augenverletzungen führen, wenn es nicht korrekt eingestellt ist. Laserlicht ist Tausende Male
konzentrierter als Licht von anderen Lichtquellen. Diese Konzentration von Leuchtkraft kann zu
unmittelbaren Augenverletzungen führen, hauptsächlich durch E inbrennen in die Netzhaut (der
lichtempfindliche Teil auf der Rückwand des Auges). Selbst wenn Sie keine W ärme vom Laserstrahl
spüren können, kann er Sie oder I hr Publikum dennoch potentiell verletzen oder blenden.

 Selbst kleine Dosen Laserlicht sind potenziell

gefährlich, selbst bei großem Abstand.

 Blicken Sie keinesfalls in das Lasergerät oder in den

Laserstrahl.

 Richten Sie den Laserstrahl keinesfalls auf

Menschen oder Tiere aus und lassen Sie das Gerät
nicht unbeaufsichtigt, wenn es in Betrieb ist.

 Dieser Laser darf nur für Shows benutzt werden. Der

Betrieb eines K lasse 3B Show-Lasers ist nur
zulässig, wenn der Betrieb d urch einen
ausgebildeten Bediener überwacht wird.

 Abhängig von der Klassifizierung kann der Betrieb eines Laserprodukts Laserstrahlen verursachen, die zu

permanenten Augen- bzw. Hautverletzungen führen können. Die Rechtsvorschriften zur Benutzung eines
Laserprodukts sind von Land zu Land verschieden. Der Benutzer muss sich stets über die gültigen
Rechtsvorschriften für sein Land informieren und diese auf die Situation anwenden.

 Der Eckpfeiler der Lasersicherheit ist d ie Norm ANSI Z136.1 (2007), sie bietet Richtlinien für die sichere

Nutzung von Lasern und Lasersystemen, indem die Kontrollmechanismen für jede der vier Laserklassen
beschrieben werden. D ieses Dokument können Sie bei www.laserinstitute.org erhalten.

Bitte beachten Sie, dass JB SYSTEMS nicht für Schäden durch unsachgemäße Installation und
unsachgemäßen Betrieb verantwortlich ist!

DEUTSCH BENUTZERHANDBUCH

JB SYSTEMS

®

41/75 SMOOTH SCAN-3 LASER

BESCHREIBUNG:

1. NETZSPANNUNG: Netzanschluss mit IEC-Buchse mit integrierter Sicherung und Schalter zum

Anschluss des Netzkabels.

2. SCHLÜSS ELSCH ALTER: Ein- und Ausschalten des Geräts. Der Schlüsselschalter gewährleistet, dass

kein Unbefugter den Laser in Betrieb nehmen kann.

3. EINGEBAUTES MIKROFON: Das eingebaute Mikrofon dient der Synchronisierung der Laser-Show mit

dem Rhythmus der Musik.

4. DMX EINGANG: 3-poliger XLR-Stecker zum Anschließen von gä ngigen DMX-Kabeln. Dieser Eingang

empfängt die Signale eines DMX-Controllers.

5. DMX AUSGANG: Die 3-polige XLR-Buchse verbindet den LASER mit der nächsten Einheit in der DMX-

Kette.

6. ANZEIGE: Zeigt die gewählte DMX-Adresse an, wenn das Gerät sich im DMX-Modus befindet.

Abgesehen vom DMX-Modus können Sie auch 4 weitere Betriebsarten wählen. Im Folgenden erfahren
Sie mehr über diese Betriebsarten.

7. BEDIENFELD : Auswahl der die verschiedenen Funktionen des Lasers. Im Folgenden erfahren Sie mehr

zur Bedienung des Geräts.

DEUTSCH BENUTZERHANDBUCH

JB SYSTEMS

®

42/75 SMOOTH SCAN-3 LASER

8. IR-EMPF ÄNGER: Dient der Steuerung des Geräts mit der

Fernbedienung.

9. SICHERH EIT-SAUGBOLZEN: zur Anbringung eines

Sicherheitskabels bei Überkopfmontage (s. Abschnitt
„Überkopfmontage“).

10. LÜFTER: Dient der Kühlung der Komponenten im Gehäuse.

Decken Sie diese Lüftungsschlitze keinesfalls ab!

11. VERRIEGELUNGS-Eingang: Anschluss eines op tionalen

Not-Ausschalters (siehe Abbildung). Wenn dieser Schalter
gedrückt wurde, wird der Laserstrahl sofort ausgeschaltet.

WICHTIG! Wir empf ehlen nachdrücklich, diesen Notausschalter anzuschließen!

DER LASER WIRD NICHT FUNKTIONIEREN, WENN DER INTERLOCK EINGANG NICHT VERWENDET WIRD.

Temporäre Lösung: Installieren Sie das Ersatz-Anschluss auf der Lase r. (siehe Bild)

12. BETRIEBSANZEIG E-LED: Zeigt an, dass das Gerät eingeschaltet ist.

13. Sound-LED: Blinkt im Rhythmus der Musik, die vom internen Mikrofon

aufgenommen wird.

14. BÜGEL ZUM AUFHÄNGEN mit zwei Knöpfen auf jeder Seite zur Befestigung des

Geräts und einer Montageöffnung, um eine Montagevorrichtung zu befestigen.

15. LASER-AUSG ANG: Austritt des Laserstrahls aus dem Gehäuse. W enn der Laser-

Effekt eingeschaltet ist, schauen Sie NI EMALS durch diese Öffnung in das Gerät!

16. AUFKLEBER MIT WARNHINWEISEN: „Vorsi cht – Klasse 3B Laser. Laserstrahlung wenn geöffnet.

Nicht in den Strahl blicken.“

17. Aufkleber mit Warnhinweisen: „Laseraustritt“

18. LASER-WARN AUFKLEBER: W arnung vor potenziell gefährlicher Laserstrahlung bei unsachgemäßer

Benutzung.

19. AUFKLEBER MIT WARNHINWEISEN: „Laserstrahlung. N icht in den Strahl blicken. Lasersystem der

Klasse 3B”

ÜBERKOPF-MONTAGE

 Wichtiger Hinweis: D ie Montage ausschließlich durch qualifiziertes Fachpersonal durchführen

lassen. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Sch äden
verursachen. Die Überkopf-Montage setzt die entsprechende Erfahrung voraus! Die
Belastungsgrenzen müssen beachtet, geeignetes Installationsmaterial muss verwendet und das
installierte Gerät muss in regelmäßigen Abständen überprüft werden.

 Stellen Sie sicher, dass sich während des Auf- oder Abbaus und der Wartung keine unbefugten Personen

unterhalb des Geräts befinden.

 Das Gerät nur an einem gut belüfteten Ort und entfernt von entflammbaren Materialien und/oder

Flüssigkeiten aufstellen. Der Mindestabstand an allen Seiten muss mindestens 50cm betrag en.

 Das Gerät außerhalb der Reichweite von Personen und nicht in nie drigen Durchgängen oder in der Nähe

von Sitzgelegenheiten installieren.

 Vor Montage sicherstellen, dass die gewählte Position wenigstens das 10-fache Gerätegewicht

aufnehmen kann.

 Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht

aushalten kann. Eine zweite Sicherungsaufhängung muss angebracht werden, die ein Absacken des
Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen.

 Das Gerät gut befestigen. Ein e freischwingende A ufhängung ist gefährlich u nd sollte auf gar k einen Fall in

Betracht gezogen werden!

 Die Ventilationsöffnungen nicht a bdecken, da Überhitzungsgefahr.
 Der Betreiber muss sicherstellen, dass die sicherheitsrelevanten und technischen Installationen vor

Erstbetrieb fachmännisch vorgenommen worden sind. Installationen sollten jährlich durch qualifiziertes
Fachpersonal überprüft werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

DEUTSCH BENUTZERHANDBUCH

JB SYSTEMS

®

43/75 SMOOTH SCAN-3 LASER

VORSICHT AUGENVERLETZUNGEN: Stellen Sie den Laser stets so auf, dass das

Publikum nicht direkt in den Laserstrahl blicken kann. Die Installation muss
gewährleisten, dass der Strahl nicht auf das Publikum ausgerichtet ist.

EINSTELLEN UND BEDIENEN DES GERÄTS

MUSIK-EINGANG SEMPFINDLICHKEIT:
Die Einheit reagiert im Einzel-oder Master-/Slave-Modus auf den Rhythmus.

Befolgen Sie zum Einstellen der Eingangsempfindlichkeit folgende Schritte:

 Drücken Sie die Taste FUNC, bis das Disp lay „S 0“ …„S 9“ anzeigt.
 Bestätigen Sie Ihre Auswahl mit ENTER.
 Wählen Sie mit den Tasten DOWN un d UP eine n Wert zwischen „S 0“ (sehr geringe Empfindlichkeit) und

„S 9“ (hohe Empfindlichkeit).

 Wenn der gewünschte Modus eingestellt ist, speichern S ie Ihre Auswahl m it ENTER.

Sie können das Gerät auf 5 Weisen in Betrieb nehmen:

1) MUSIKGESTEUERTER MODUS:

Der Laser lässt eine vorprogrammierte Sequenz im Rhythmus der Musik ablaufen. Wählen Sie d iesen
Modus, wenn nur 1 Laser verwendet wird (Standalone) oder wenn der Laser das erste Gerät ( Master) in
eine Kette mit mehreren Geräten ist.



Drücken Sie die Taste FUNC, bis das Display eine der folgenden Anzeigen ze igt: Aut, Aup, 17C, 1C,
Sla oder REM.

 Wählen Sie jetzt mit den Tasten UP un d DOWN aus:

o Sop (Musikgesteuerte, zufällige Show mit Muster- und Gitter-Effekten)
o Sou (Musikgesteuerte, zufällige Show in den Farben RGY)
o So1 (Musikgesteuerte Show in Rot)
o So2 (Musikgesteuerte Show in Grün)
o So3 (Musikgesteuerte Show in Gelb)

 Bestätigen Sie Ihre Auswahl mit ENTE R.
Sie k önnen mehrere LASER miteinander verbinden: Stellen Sie einfach am ersten Gerät in der Kette
einen der musik gesteuerten Effekt-Modi und an allen anderen Geräten den „Sla ve-Modus“ (Das Display
zeigt „SLA“ an) ein, um sie mit perfekter Synchronisation laufen zu lassen!

Hinweis: Wenn keine Musik erkannt wird, wird der Laser ausgeschaltet (Blackout).

2) VOLLAUTOMATISCHE R MODUS:

Der Laser lässt eine vorprogrammierte Sequenz automatisch ablaufen. W ählen Sie diesen Modus, wenn
nur 1 Laser verwendet wird (Standalone) oder wenn der Laser das erste Gerät (Master) in eine Kette mit
mehreren LASERN ist.
 Drücken Sie die Taste FUNC, bis das Display eine d er folgenden Anze igen zeigt: Sop Aut, Aup, 17C,

1C, Sla oder REM.

 Wählen Sie jetzt mit den Tasten UP un d DOWN aus:

DEUTSCH BENUTZERHANDBUCH

JB SYSTEMS

®

44/75 SMOOTH SCAN-3 LASER

o Aut (Automatische Shows in den Farben RGY)
o Au1 (Automatische Shows in Rot)
o Au2 (Automatische Shows in Grün)
o Au3 (Automatische Shows in Gelb)
o Aup (Musikgesteuerte automatische Show mit Muster- und Gitter-Effekten)

 Bestätigen Sie Ihre Auswahl mit ENTE R.
Der Laser lässt eine vorpr ogrammierte Sequenz automatisch ablaufen.
Sie können mehrere SMOOTH SCAN 3 LAS ER miteinander verbinden: Stellen Sie einfach am ersten
Gerät in der Kette einen der musikgesteuerten Effek t-Modi und an allen anderen Geräten den „Slave­Modus“ (Das Display zeigt „SLA“ an) ein, um sie mit perfekter Synchronisation la ufen zu lassen!

3) SLAVE- M ODUS:

Der Laser befolgt die B efehle, die vom ersten Smooth Scan 3 Laser (Master) in d er Kette kommen.
 Verbinden Sie den DMX-Eingang des Lasers mit dem DMX-Ausgang des vo rherigen Lasers in der

Kette.

 Drücken Sie die Taste FUNC, bis das Display „SLA“ anzeigt.
 Bestätigen Sie Ihre Auswahl mit ENT ER.

Sie können mehrere Laser miteinander verbinden. Stellen Sie am ersten Gerät der Kette den
„musikgesteuerten oder aut omatischen Modus“ und an allen anderen Geräten in den „Slave-Modus“ (Das
Display zeigt „SLA“ an) ein, um sie mit perfekter Synchronisation laufen zu lassen!

(4) IR-Fernbedienungs-MODUS

Der Laser kann mittels der IR-Fernbedienung gesteuert werden:

 Drücken Sie die Taste FUNC, bis das Display „REM“ a nzeigt.
 Bestätigen Sie Ihre Auswahl mit ENT ER.

Hinweis: Drücken Sie in jedem Standalone-Modus (mit Ausnahme von REM und SLA) für 2
Sekunden EIN/AUS, um die Fernbedienungsfunktion zu aktivieren.

AUTOM. SHOW
MUSIK-SHOW
LASER EIN/AUS
FARBE
EFFEKT ANHALTEN
MUSTER WECHSELN
MUSIKEMPFINDLICHKEIT

FESTES MUSTER (VON 1 BIS 48)

MUSTER W IEDERHOLEN

DEUTSCH BENUTZERHANDBUCH

JB SYSTEMS

®

45/75 SMOOTH SCAN-3 LASER

Details zur Fernbedienung:

Taste Funktion Beschreibung

EIN-/AUS

Im REM-Modus: Ein -/Ausschalten des Lasers.

In jedem anderen Standalone-Modus mit Ausnahme

des SLAVE-Modus: Z um Einschalten des REM-Modus

2 Sek. drücken.

AUTOM.

Show autom. Laufen ablassen

MUSIK

Musikgesteuerte Show, die blaue LED blinkt, wenn

Musik erkannt wird.

Musikempfindlichkeit

Drücken Sie im musikgesteuerten Modus die Tasten

Musik + B 1 bis 9, um die

Empfindlichkeitseinstellungen zu wechseln

FARBE

WECHSELN

Wechselt die Farbe von rot nach grün oder zu rot und

grün

MUSTER

WECHSELN

Zeigt Muster an und wechselt diese

FESTES

MUSTER

Auswahl eines Musters von 1 bis 48

MUSTER

WIEDERHOL

EN

Wiederholt das letzte Muster und den aktuellen

Musterzyklus

5) DMX512-MODU S:

Der Laser kann von jedem handelsüblichen DMX-Controller in 2 verschiedenen DMX-Betrieb sarten
gesteuert werden:

 1-KANAL-MODUS : für extrem einfache Einrichtung und Benutzung! (das Display zeigt „1Ch“ an)
 17 KANAL-MODUS: Für die vollständige Steuerung aller Möglichkeiten (das Disp lay zeigt „17c“ an).

 Verbinden Sie den DMX-Eingang des Lasers mit dem DMX-Ausgang des vorherigen Geräts in der Kette

oder direkt mit dem DMX-Ausgang Ihres Controllers.

 Drücken Sie die Taste FUNC, bis das Display folgendes anzeigt: „1C“ oder „17C“.
 Wählen Sie mit den Tasten UP/DOW N den DMX-Modus (1Ch oder 17ch).
 Bestätigen Sie Ihre Auswahl mit ENT ER.
 Drücken Sie die Taste FUNC: Die 3-stellige Zahl auf dem Display beginnt zu blinken.
 Wählen Sie die DMX-Adresse.
 Bestätigen Sie Ihre Auswahl mit ENTER.

Hinweis: Wenn sich das Gerät im DMX-Modus befindet und kein DMX-Signal erkannt wurde, blinkt das
Display.

DEUTSCH BENUTZERHANDBUCH

JB SYSTEMS

®

46/75 SMOOTH SCAN-3 LASER

Weitere Informationen zu DMX 512:

Das DMX-Protokoll ist ein gängiges H ochgeschwindigkeitssignal, um intelligente Lichtsysteme zu steuern.
Sie müssen Ihren DMX -Controller und alle angeschlossenen Lichteffektgeräte mit einem h ochwertigen
symmetrischen XLR M/F-Kabel hintereinander schalten (Daisy Chain). U m durch Interferenzen
verursachte Fehlfunktionen der Lichteffekte zu vermeiden, müssen Sie die Kette mit
einem 90Ω bis 120Ω Abschlusswiderstand abschließen. Verwenden Sie niemals Y­Splitter-Kabel, das funktioniert einfach nicht!
Jeder Lichteffekt in der Kette benötigt eine korrekte St artadresse, so dass er weiß,
welche Befehle er vom Controller zu entschlüsseln hat.

1-KANAL DMX-KONFIGURATION DES L ASERS:

Position

DMX

-

Wert Funktion Anmerkungen

8 240-255 SOU

Musikgesteuerte Show in den Farben

RGY
7 210-239 So2 Musikgesteuerte Show in Grün
6 180-209 So1 Musikgesteuerte Show in Rot
5 150-179 Aut Automatische Show in den Farben RGY
4 120-149 Au2 Automatische Show in Grün
3 090-119 Au1 Automatische Show in Rot
2 060-089 SOP Musikgesteuerte Mustereffektshow
1 030-059 AUP Autom. ablaufende Mustereffektshow
0 000-029 STANDBY Laser aus

17-KANAL DMX-KONFIGUR ATION DES LASERS:

WICHTIGER HINWEIS: DM X-Kanal 1 wir d verwendet, um die verschiedenen Betriebsarten des Lasers
einzustellen.

 Um den Laser im vollständigen 17-Kanalmodus zu verwenden, muss Kanal 1 auf den Wert 221 oder

höher eingestellt werden.

 Je nach den DMX-W erten von Kanal 1 kann eine andere B etriebsart verwendet werden:

Kanal

DMX

-

Wert Funktion

CH1

Mode

000-020 Laser AUS
021-040 AUT
041-060 AU1
061-080 AU2
081-100 AU3
101-120 SOU

121-140 SO1
141–160 SO2
161-180 SO3
181-200 AUP
201-220 SOP
221-255 DMX-MODUS:

CH2

Gruppe

000-051 1 Gruppenmuster.
052-103 2 Gruppenmuster.
104-155 3 Gruppenmuster.
156-207 4 Gruppenmuster.
208-255 5 Gruppenmuster.

DEUTSCH BENUTZERHANDBUCH

JB SYSTEMS

®

47/75 SMOOTH SCAN-3 LASER

CH3-Muster 000-255 Alle 16 für 1 Gruppe, insgesamt 80 Muster.

CH4

Farbe

000-015 Original (rot, grün, gelb)
016-031 Rot
032-047 Grün
048-063 Gelb
064-111 Farbrollen
112-159 Farbsprünge
160-207 Farbverschie bung
208-255 Stroboskopfla ckern

CH5

Begrenzen

000 Vollständiges Muster ohne Begrenzen
001-127 0%-99% festes, begrenztes Muster
128-255 Begrenzungsgeschwindigkeit

CH6

Zoomen

000-127 100%
128-169 Hereinzoomen
170-209 Herauszoomen
210-255 Abwechselndes Zoomen

CH7 Zoomgeschwindigkeit

000-255 Schnell nach langsam

CH8

Rollen um die X-Ach se

000-127 0
128-191 Im Uhrzeigersinn rollen
192-255 Gegen den Uhrzeigersinn rollen

CH9 Rollgeschwindigkeit 000-2 55 Schnell nach langsam

CH10

Rollen um die Y-Ach se

000-127 0
128-191 Im Uhrzeigersinn rollen
192-255 Gegen den Uhrzeigersinn rollen

CH11 Rollgeschwindigkeit

000-255 Schnell nach langsam

CH12

Rollen um die Z-Achse

000-127 0
128-191 Im Uhrzeigersinn rollen
192-255 Gegen den Uhrzeigersinn rollen

CH13 Rollgeschwindigkeit

000-255 Schnell nach langsam

CH14

Verschieben um die X-Achse

000-127 0
128-191 Im Uhrzeigersinn rollen
192-255 Gegen den Uhrzeigersinn rollen

CH15

Verschiebeges chwindigkeit

000-255 Schnell nach langsam

CH16

Verschieben um die Y-Achse

000-127 0
128-191 Im Uhrzeigersinn rollen
192-255 Gegen den Uhrzeigersinn rollen

CH17

Verschiebeges chwindigkeit

000-255 Schnell nach langsam

DEUTSCH BENUTZERHANDBUCH

JB SYSTEMS

®

48/75 SMOOTH SCAN-3 LASER

Mustereinstellungen:

 Drücken Sie die Taste FUNC, bis das Display anzeigt.
 Drücken Sie die T aste UP oder DOW N, bis der Laser den Pfeil der Y-Achse oben und den Pfeil der X-

Achse rechts an zeigt.

 Bestätigen Sie die Auswahl mit „Enter“.

DEUTSCH BENUTZERHANDBUCH

JB SYSTEMS

®

49/75 SMOOTH SCAN-3 LASER

Musterliste

DEUTSCH BENUTZERHANDBUCH

JB SYSTEMS

®

50/75 SMOOTH SCAN-3 LASER

WARTUNG

 Stellen Sie sicher, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es

gewartet wird.

 Schalten Sie das Gerät aus, ziehen Sie den Netzstecker und warten Sie, bis es sich abgekühlt hat.

Während der Wartung sind folgende Punkte ganz besonders zu beachten:

 Sämtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei

sein.

 Gehäuse, B efestigungsmaterialien und Aufhängungen (Decke, Balken, abgehängte Decken) dürfen keine

Anzeichen von Verformung aufweisen.

 Wenn die Optik sichtbar beschädigt ist (Sprünge oder tiefe Kratzer), dann müssen die entsprechenden

Teile ausgetauscht werden.

 Das Netzkabel muss stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen

erneuert werden.

 Zur Vermeidung von Überhitzung müssen die Ventil atoren (sofern vorhanden) und Lüftungsschlitze

monatlich gereinigt werden.

 Das Geräteinnere mindestens einmal pro Ja hr mit eine m Staubsauger oder einer Luftdüse reinigen.

 Die Reinigung der inneren und äußeren optischen Linsen und/oder Spiegel muss in regelmäßigen

Abständen zur B eibehaltung einer optimalen Lichtausbeute vorgenommen werden. Die
Reinigungsintervalle hängen stark von der Umgebung ab: Feuchte, verrauchte und besonders
verschmutzte Umgebung führen zu größerer Verschmutzung auf den Linsen.

 Mit einem weichem Tuch und gewöhnlichem Glasreiniger säubern.
 Alle Teile stets gut abtrocknen.

 Reinigen Sie die externen optischen Teile regelmäßig in einem Intervall von 30 Ta gen.

 Reinigen Sie die internen optischen Teile wenigstens einmal in einem Zeitraum von 90 Tagen.

Achtung: Wir empfehlen dringend, die Reinigung des Geräteinneren nur von qualifiziertem Personal
durchführen zu lassen!

TECHNISCHE DATEN

Netzspannung: AC 100-240V, 50/60Hz
Sicherung: 250V/1A langsame Sicherung (20mm Glas)
Leistungsaufnahme: 13 W
Klangregler: Eingebautes Mikrofon
DMX-Anschlüsse: 3-poliger XLR-Stecker/Buc hse
DMX-Kanäle: 1 oder 17 Kanäle
DMX-Startadresse: 001  512
Laserleistung: 40 mW grüner CW Laser (λ = 5 32 nm)

100 mW roter CW Laser (λ = 650 nm )

Laserklasse: 3B
Strahldurchmesser am Gerät: <5 mm
Abweichung (je Strahl) <2 mrad
Abweichung (Gesamtausgang) <90°
Scannergeschwindi gkeit: 15kHz
Betriebstemperatur: 10℃ bis 40℃
Laser-Sicherheitsstandard: EN/I EC 60825-1 Ed2, 2007-03
Abmessungen: Siehe Abbildung unten
Gewicht: 1,5kg

Diese Angaben können sich ohne gesonderten Hin weis ändern.

Sie können sich die neueste Version dieses Benutzerhandbuches von unserer Website

herunterladen: www.beglec.com.

ESPAÑOL MANUAL DE USUARIO

JB SYSTEMS

®

51/75 SMOOTH SCAN-3 LASER

MANUAL DE INSTRUCCIONES

Gracias por comprar este producto JB Systems®. Para aprovechar al máximo todas las posibilidades y para
su propia seguridad, lea cuidadosamente este manual de instrucciones antes de comenzar a utilizar la
unidad.

CARACTERÍSTICAS

Esta unidad tiene supresión de radio interferencia. Este producto cumple con todas las exigencias de las
pautas actuales, tanto europeas como nacionales. Dic ha conformidad ha sido establecida y los dictámenes
y documentos han sido consignados por el fabricante.
 Este dispositivo fue diseñado para producir efectos de iluminación decorativa y se utiliza en sistemas de

espectáculos de iluminación.

 Un atractivo láser bicolor que utiliza escáneres de 15kHz de alta calidad en lug ar de los motores paso a

paso tradicionales.

 Movimientos muy suaves y fluidos.
 80 patrones pre-programados, como: números, dibujos, palabras,…

 Fabulosos espectáculos láser pre-programados para todo tipo de aplicaciones: bares, discotecas, Dj

móvil,…

 Láser de Clase 3 B, basado en láser CW Verde de 40mW 532nm) y láser CW Rojo de 1 00mW 650nm.
 Varios modos de funcionamiento:

 Control DMX: 1 canal para una sencilla utilización, o 17 canales para un control total
 Modo autónomo: activado por el sonido (micrófono interno), o automático
 IR remoto: m ando a distancia de infrarrojos.

 Maestro/esclavo: maravillosos espectáculos sincronizados
 Micrófono integrado
 Pantalla LED de 3 dígitos para una navegación sencilla por el menú
 Interruptor activado con llave para encendido/apagado, y entrada de interruptor de emergencia (Interlock)

para mayor segur idad.

 Cumple con la normativa EN/IEC 60825-1 Ed2, 2007-03 para seguridad Láser.

ANTES DEL USO

 Antes d e comenzar a utilizar esta unidad, compruebe si no ha sufrido daños durante el transporte. Si

hubiera alguno, no utilice el dispositivo y consulte primero con su concesionario.

 Importante: Este dispositivo salió de nuestra fábrica en perfectas condicione s y bien embalado. Es

absolutamente necesario que se obedezcan al pie de la letra las instrucciones y advertencias de
seguridad que aparecen en este manual de usuario. Cualquier daño causado por una mala manipulación
no estará protegido por la garantía. E l concesionario no aceptará ninguna responsabilidad por defectos o
problemas resultantes causados por no obedecer lo indicado en este manual de usuario.

 Mantenga este folleto en un lugar seguro para futuras consultas. Si vende este equipo, asegúrese de

incluir este manual de usuario.

Compruebe el contenido:

Compruebe que el embalaje contiene los siguientes elementos:

 Láser Smooth Scan 3
 Mando a dist ancia IR
 2 llaves (para el interruptor con llave)
 Cable de alimentación
 Instrucciones de operación

ESPAÑOL MANUAL DE USUARIO

JB SYSTEMS

®

52/75 SMOOTH SCAN-3 LASER

INSTRUCCIONES DE SEGURIDAD:

 Para proteger el medio ambiente, intente reciclar el material del embalaje en la mayor medida posible.
 Un nuevo efecto lumínico provoca a veces algo de humo y/o olores no deseados. Esto es normal y

desaparece después de algunos minutos.

 Para evitar el riesgo de incendio o de descarga eléctrica, no exponga este electrodoméstico a la lluvia ni a

la humedad.

 Para evitar que se forme condensación en el interior del equipo, permita que la unidad se adapte a la

temperatura ambiental cuando se lleve a una habitación cálida después del transporte. La condensación
impide a veces que la unidad trabaje a plena capacidad e incluso puede causar daños.

 Esta unidad es solamente para uso en interiores.
 No coloque objetos metálicos ni derrame líquidos dentro de la unidad. Puede dar como resultado una

descarga eléctrica o un mal funcionamiento. Si un objeto extraño se introduce dentro d e la unidad,
desconecte de inmediato la alimentación eléctrica.

 Ubique el accesorio en un punto bien ventilado, lejos de materiales y/o líquidos inflamables. El accesorio

debe fijarse por lo menos a 50 cm de las paredes circundantes.

 No cubra ninguna abertura de ventilación ya que esto puede provocar sobrecalentamiento.
 Evite emplearlo en ambientes polvorientos; limpie la unidad con regular idad.
 Mantenga la unidad lejos de los niños.
 Este equipo no debe ser utilizado personas inexpertas.
 La temperatura ambiente segura está entre 15º y 40ºC. No utilice esta unidad a temperaturas más altas.
 Asegúrese de que el área que se encuentra bajo el lugar de instalación esté libre de personas no

autorizadas durante su elevación, descenso y reparación.

 Siempre desenchufe la unidad cuando no se va ya a utilizar durante un período de tiempo prolongado,

cuando vaya a sustituir el bulbo o cuando se le vaya a dar servicio.

 La instalación e léctrica debe realizarla solamente personal cualificado, de acuerdo con las regulaciones

para la seguridad eléctrica y mecánica de su país.

 Compruebe que la tensión disponible no sea superior a la que se indica en el panel posterior de la unidad.
 El cable de alimentación debe estar siempre en perfectas condiciones. Apague de inmediato la unidad

cuando el cable de alimentación esté a plastado o dañado. Si el cable de alimentación está dañado, debe
ser sustituido por el fabricante, por su representante de servicio o por una persona de cualificación similar
para evitar un accidente.

 ¡Nunca permita que el cable de alimentación haga contacto con otros cables!
 Este accesorio debe conectarse a tierra para cumplir con las regulaciones de seguridad.
 No conecte la unidad a un dispositivo de a tenuación.
 Cuando instale la unidad utilice siempre un cable de seguridad apropiado y certificado.
 Para evitar descargas eléctricas, no abra la cubierta. No hay piezas reparables por el usuario, aparte de la

lámpara y el fusible.

 Nunca repare un fusible ni haga una derivación e n el portafusibles. ¡Sustitu ya si empre un fusible dañado

por otro que sea d el mismo tipo y que tenga las mismas especificaciones eléctricas!

 En el caso de que haya serios problemas de funcionamiento, detenga el uso del accesorio y contacte

inmediatamente con su concesionario.

 La carcasa y las lentes deben sustituirse si están visiblemente dañadas.
 Utilice el embalaje original cuando haya que transportar el dispositivo .
 Debido a razones de se guridad, está prohibido realizar modificaciones no autorizadas a la unidad.

Importante: ¡Nunca mire directamente a la fuente de luz! No utilice el efecto en presencia de personas que
padezcan de epilepsia.

PRECAUCIÓN: Para reducir el riesgo de electrocución, no
quite la cubierta superior . Ninguna pieza usable adentro para
el utilizador. Dirijase unicamente a personal cualificado.

El simbolo de un rayo en el interior de un triangulo alerta sobre la presencia o el uso de
elementos no isolados donde un voltaje peligroso constitu ye un riesgo grande para causar una
eventual electrocuci ón.

El punto de exclamación en el interior de un triangulo alerta al usuario sobre la presencia de
importantes instrucciones de operación y de mantenimiento tenidas en cuenta en el manual de
uso.

Este símbolo significa : uso para el interior solamente.

Este símbolo significa : Lea las instrucciones.
Este símbolo se determina: la distancia m ínima de objetos iluminado. La distancia mínima entre

el proyector y el objeto iluminado debe ser más de 1 metro.

ESPAÑOL MANUAL DE USUARIO

JB SYSTEMS

®

53/75 SMOOTH SCAN-3 LASER

INSTRUCCIONES DE SEGURIDAD DEL LÁSER:

 De acuerdo a las regulaciones EN/IEC 60825-1 Ed2, 2007-03, este láser pertenece a la clasificación 3B.

La exposición directa a los ojos puede ser peligrosa.

PELIGRO: ¡RADIACIÓN LÁSER!

¡Evite la exposición directa a los ojos! La radiación láser puede causar
lesiones oculares y/o en la piel. Deben aplicarse todas las medidas de
seguridad para una utilización segura de este láser.

 Ese producto se conoce c omo espectáculo láser, y emite radiación con un espectro de longitud de onda

entre 400 y 700 nm, produciendo efectos luminosos para espectáculos.

 La Luz L áser es diferente de cualquier otra fuente de luz con la que pueda estar familiarizado. La luz de

este producto puede causar potencialmente lesiones oculares si no se configura y se usa
adecuadamente. La luz láser está miles de veces más concentrada que la luz de cualquier otra fuente de
luz. Esta concentración de potencia luminosa puede causar lesiones oculares instantáneas, primeramente
quemando la retina (la parte sensible a la luz de la par te posterior del ojo). Incluso aunque no pueda sentir
el “calor” de un haz de láser, éste puede potencialmente lesionar o cegar a su audie ncia o a usted.

 Incluso cantidades muy pequeñas de luz láser son

potencialmente peligrosas hasta a largas distancias.

 No mire nunca dentro de la apertura del láser ni a los

haces de láser.

 No dirija nunca el haz de láser a las personas ni

animales y nunca deje este dispositivo funcionando
sin supervisión.

 Este láser sólo debe ser utilizado para espectáculos.

La utilización de espectáculos láser de clase 3B sólo
está permitida si está controlada por un operador
experto y bien entrenado.

 Dependiendo de la clasificación, utilizar un producto láser puede producir radiación láser, que pued e

causar lesiones permanentes oculares y/o en la piel. Las instrucciones legales para el uso de productos
láser puede variar de un país a otro. El usuario siempre debe informarse de las instrucciones legales
vigentes en su país y aplicarlas a su situación.

 El documento principal y piedra angular de los estándares de seguridad láser ANSI Z136.1 (2007)

proporcionan guías para el uso seguro del láser y sistemas de láser, definiendo medidas de control para
cada uno de las cuatro clases de láser. Este v alioso documento puede obtenerse en
www.laserinstitute.org.

Por favor, tenga en cuenta que JB SYSTEMS no puede hacerse responsable de los daños causados por las
instalaciones incorrectas y la utilización inexperta.

DESCRIPCIÓN:

ESPAÑOL MANUAL DE USUARIO

JB SYSTEMS

®

54/75 SMOOTH SCAN-3 LASER

1. ALIMENT ACIÓN: Conector IEC con porta-fusible e interruptor incorporados. Conecte aquí el cable de

alimentación suministrado.

2. INTERRUPTOR DE ENCENDIDO/ APAGADO ACTIVADO POR LLAVE: se utiliza para

encender/apagar la unidad. Utilice las llaves para asegurarse de que sólo un operador experimentado
sea capaz de encender el láser.

3. MICRÓFONO INTERNO: El micrófono incorporado se utiliza para sincronizar el espectáculo de láser

con el ritmo de la música.

4. ENTRADA DMX: conector XLR macho de 3 pines utilizado par a conectar los cables DMX universales.

Esta entrada recibe las instrucciones de un controlador DMX.

5. SALIDA DMX: Conector hembra XLR de 3 pines, utilizado para conectar el L ÁSER con la siguiente

unidad de la cadena DMX.

6. VISU ALIZADOR: Muestra la dirección DMX seleccionada cuando la unidad está en modo DMX.

Además del modo DMX, usted también puede seleccionar otros 4 modos de funcionamiento. Mire más
adelante para saber más acerca de estos modos.

7. PANEL DE CONTROL: Se utiliza para seleccionar las diferentes funciones del láser. Mire más adelante

para saber más acerca de cómo utilizar la unidad.

8. RECEPTOR IR: se usa para controlar la unidad mediante el

mando a distancia.

9. CÁNCAMO DE SEGURIDAD: utilizado para fijar un cable de

seguridad cuando la unidad está izada (consulte el párrafo
"elevación sobre c abeza".

10. VENTILADOR DE REFRIGERACIÓN: se utiliza para enfriar

los componentes internos. ¡Asegúrese de no cubrir nunca la
salida de este ventilador!

11. Entrada INTERLOCK: se usa para conectar el interruptor

opcional de emergencia (vea la imagen). Cuando presione
este interruptor, el haz de láser desaparecerá
inmediatamente.

¡IMPORTANTE! le recomendamos conectar este switch de seguridad opcion al!

EL LÁSER NO FUNCION ARÁ SI EL ENCLAVAMIENTO DE LA ENTRADA NO SE UTILIZA.

Temporal Solución: Instale el conector adicional en el láser (ver foto)

12. LED DE ENCENDIDO: Indica que la unidad está encendida.

13. LED Sonido: parpadea al ritmo de la música detectada por el m icrófono interno.

14. SOPORTE PARA COLGAR con 2 mandos a ambos lados para fijar la unidad, y

un orificio para fijar el gancho de montaje.

ESPAÑOL MANUAL DE USUARIO

JB SYSTEMS

®

55/75 SMOOTH SCAN-3 LASER

15. SALIDA DEL LÁSER: el haz del láser sale por aquí; ¡asegúrese de no mirar NUNCA dentro de la

unidad a través de esta apertura mientras los efectos del láser están encendidos!

16. ETIQUETA DE ADVERTENCIA: “Precaució n – láser de Clase 3B. Radiación láser al abrirlo. Evite la

exposición a este haz”.

17. ETIQUETA DE ADVERTENCIA: “Apertura del Láser”

18. ETIQUETAS DE ADVERTENCI A DE LÁSER: advier ten de un láser potencialmente peligroso si no es

utilizado por operadores experimentados.

19. ETIQUETA DE ADVERTENCIA: “Radiación Láser. E vite la exposición a este haz. Producto Láser de

Clase 3R”

ELEVACIÓN SOBRE CABEZA

 Importante: La instalación debe efectuarla solamente personal de servicio cualificado. Una

instalación no adecuada puede dar como resultado lesiones serias y/o daños a la propiedad. ¡La
elevación sobre cabeza requiere una exp eriencia extensa! Deben respetarse los límites de carga
de trabajo, deben utilizarse m ateriales de instalación certificados, el dispositivo instalado debe
inspeccionarse con regularidad por motivos de segur idad.

 Asegúrese de que el área que se encuentra bajo el lugar de instalación esté libre de personas no

autorizadas durante su elevación, descenso y reparación.

 Ubique el accesorio en un punto bien ventilado, lejos de materiales y/o líquidos inflamables. El accesorio

debe fijarse por lo menos a 50 cm de las paredes circundantes.

 El dispositivo debe instalarse fuera del alcance de las personas y fuera de las áreas donde ha ya paso de

personas o donde estas permanezcan sentadas.

 Antes de efectuar la elevación, asegúrese de que el área de instalación pueda sostener una carga puntual

mínima de 10 veces el peso del d ispositivo.

 Cuando instale la unidad, utilice siempre un cable de elevación certificado que pueda sostener 12 veces

el peso del dispositivo. Esta segunda fijación de seguridad debe instalarse de forma que ninguna parte de
la instalación pueda caer más de 20 cm si la fijación pr incipal falla.

 El dispositivo debe fijarse bien, ¡un montaje de libre oscilación es peligroso y no debe considerarse!
 No cubra ninguna abertura de ventilación ya que esto puede provocar sobrecalentamiento.
 El operador tiene que estar seguro de que las instalaciones relacionadas con la seguridad y con la técnica

de la máquina sean aprobadas por un experto antes de utilizarlas por primera vez. Las instalaciones
deben inspeccionarse anualmente por una persona con experiencia para asegurarse de que la seguridad
es óptima.

PRECAUCIÓN POR LESIÓN OCULAR: Siempre coloque el lá ser de una forma que
evite que la audiencia mire directamente a los haces d e láser. L a instalación debe
asegurar que el haz no estará dirigido a la audiencia.

ESPAÑOL MANUAL DE USUARIO

JB SYSTEMS

®

56/75 SMOOTH SCAN-3 LASER

CÓMO CONFIGURAR Y CONTROLAR LA UNIDAD

SENSIBILIDAD DE ENTRADA DE MÚSICA
La unidad trabaja al ritmo del tiempo cuando se utiliza en modo autónomo o maestro/esc lavo

Para ajustar la sensibilidad de entrada, siga estos pasos:

 Pulse el botón FUNC hasta que en la pantalla aparezca S 0” …”S 9”
 Presione el botón ENTER para confirmar su selección.
 Utilice los botones ARRIBA y ABAJO para seleccionar un valor entre “S 0” (sensibilidad muy baja) y “S 9”

(sensibilidad alta).

 Una vez seleccionado el modo, presione el botón ENT ER para guardarlo.

Puede utilizar la unidad de 5 form as:

1) MODO CONTROLADO POR MÚSIC A:

El láser ejecuta una secuencia preprogramada al ritmo de la música. Seleccione este modo cuando sólo
utilice 1 láser (autónomo), o cuando el láser esté colocado como primera unidad (maestro) de una cadena
de varias un idades.
 Pulse el botón FUNC hasta que en la pantalla aparezca uno de los siguientes: A ut, Aup, 17C, 1C, Sla o

REM.

 Ahora utilice los botones ARRIBA y ABAJO para seleccionar:

o Sop (Espectáculo aleatorio activ ado por sonido, incluyendo patrón y efectos de rejilla)
o Sou (Espectáculos activados por sonido en colores RVA)
o So1 (Espectáculo activado por sonido en color rojo)
o So2 (Espectáculo activado por sonido en color verde)
o So3 (Espectáculo activado por sonido en color amarillo)

 Presione el b otón ENTER para confirmar su selección.
Puede conectar varios LÁS ER entre sí: simplemente ponga la primera unidad de la cadena en uno de los
modos de efectos activados por sonido, y todas las demás unidades en “modo Esclavo” (la pantalla
muestra “SLA”) para hacer que todas ellas funcionen perfectamente sincronizadas.

Nota: Si no se detecta música, la salida del láser se cerrará (se apagará).

2) MODO TOTALMENTE AUTOM ÁTICO:

El láser ejecuta de forma automática un secuencia preprogramada. Seleccione este modo cuando sólo
utilice 1 láser (autónomo), o cuando el láser esté colocado como primera unidad (maestro) de una cadena
de varios LÁSER.
 Pulse el botón FUNC hasta que en la pantalla aparezca uno de los siguientes: Sop Aut, Aup, 17C, 1C,

Sla o REM.

 Ahora utilice los botones ARRIBA y ABAJO para seleccionar:

o Aut (Espectáculos automáticos en colores RVA)
o Au1 (Espectáculos automáticos en color rojo)
o Au2 (Espectáculos automáticos en color verde)
o Au3 (Espectáculos automáticos en color amarillo)
o Aup (Espectáculo automático a leatorio, incluyendo patrón y efectos de rejilla)

ESPAÑOL MANUAL DE USUARIO

JB SYSTEMS

®

57/75 SMOOTH SCAN-3 LASER

 Presione el b otón ENTER para confirmar su selección.
El láser ejecuta de forma automática un secuencia preprogramada.
Puede conectar varios LÁSER SMOOTH SCAN 3 entre sí: simplemente punga la primera unidad de la
cadena en uno de los modos de efectos automáticos, y todas las demás unidades en “modo Esclavo” (la
pantalla muestra “SLA”) para hacer q ue todas ellas funcionen perfectamente sincronizadas.

3) MODO ESCLAVO:

El láser sigue las instrucciones dadas por el primer láser Smooth Scan 3 (maestro) de la cadena.

 Conecte la entrada DMX del láser, a la salida DMX del láser anterior de la cadena.
 Pulse el botón ME NU, hasta que en la pantalla aparezca.
 Presione el b otón ENTER para confirmar su selección.

Puede conectar varios LÁSER entre sí. Por favor, ponga la primera unidad de la cadena en “modo Música
o Automático”, y todas las demás unidades en “modo Esclavo” (la pantalla muestra “SLA”) para hacer que
todas ellas funcionen perfectamente sincronizadas.

siguiente unidad

4) MODO REMOTO POR IR:

El láser puede ser controlado por el m ando a distancia de IR:

 Pulse el botón FUNC, hasta que en la pantalla aparezca: “REM”.
 Presione el b otón ENTER para confirmar su selección.

Nota: En cualquier modo autónomo (excepto REM y S LA), pulse Encender/Apagar durante 2 segundos para

activar la función remota.

ESPECTÁCULO AUTOMÁTICO
ESPECTÁCULO CON MÚSICA
ENCENDER/APAGAR LÁSER
COLOR
PAUSAR EFECT O
CAMBIAR PATRÓN
SENSIBILIDAD AL SONIDO

PATRÓN FIJO (DEL 1 AL 48)

REPETIR PATRÓN

ESPAÑOL MANUAL DE USUARIO

JB SYSTEMS

®

58/75 SMOOTH SCAN-3 LASER

Detalles del mando a distancia:

Botón: Función Descripción

Encender/Apagar

En modo RE M: encender/apagar el láser.

En cualquier otro modo autónomo excepto ESCLAVO:

pulsar 2 segundos para activar el modo REM.

AUTO

Espectáculo de ejecución a utomática.

-MÚSICA

Espectáculo activado por sonido, el azul parpadea

cuando se detecta sonido.

Sound Sensitivity (Sensibilidad

al sonido)

En modo activado por sonido, p ulsar Música + B + 1 a 9

para cambiar el ajuste de sensibilidad.

CAMBIO DE

COLOR

Cambiar el color de rojo a verde o a rojo y verde

CAMBIAR

PATRÓN

Mostrar y cambiar patrones

PATRÓN FIJO

Puede seleccionar un patrón entre el 1 y el 48

REPETIR

PATRÓN

Repetición cíclica del último patrón y el actual

5) MODO DMX512:

El láser se puede controlar por un controlador DMX estándar, de 2 modos DMX distintos:

 MODO 1 C ANAL: ¡para una configuración y uso extremadamente sencillos! (la pantalla muestra

“1Ch”)

 MODO 17 CANALES: para un control total de todas las posibilidades. (la pantalla muestra “17c”)

 Conecte la entrada DMX del láser a la salida DMX de la unidad anter ior de la cadena, o directamente a

la salida D MX de su controlador.

 Pulse el botón FUNC, hasta que en la pantalla aparezca: “1C” o “17C”.
 Pulse los botones UP/DOWN para seleccionar el modo DMX. (1Ch or17ch)
 Presione el b otón ENTER para confirmar su selección.
 Pulse el botón FUNC: el número de 3 dígitos de la pantalla comenzará a parpadear.
 Seleccione la dirección DMX.
 Presione el b otón ENTER para confirmar su selección.

Nota: cuando la unidad está en modo DMX y no se detecta señal DMX, la pantalla parpadea.

Información adicional acerca de D MX512:

El protocolo DMX es una señal de alta velocidad ampliamente utilizada para
controlar equipamiento de iluminación inteligente. Debe encadenar en “cadena
daisy” su controlador DMX y todos los efectos luminosos conectados, co n un cable
balanceado XLR M/H de buena calidad. Par a evitar u n comportamiento extraño de
los efectos de luces debido a interferencias, debe utilizar un terminador de 9 0Ω a
120Ω al final de la cadena. Nunca utilice cables repartidores Y, ¡esto simplemente no funcionará!
Cada efecto de la cadena necesita tener su propia dirección de inicio, para q ue sepa qué comandos del
controlador son los que debe decodificar.

ESPAÑOL MANUAL DE USUARIO

JB SYSTEMS

®

59/75 SMOOTH SCAN-3 LASER

1 CANAL DMX-CONFIGURACIÓN DEL LÁSER:

Posición

Valor

DMX Función Observaciones

8 240-255 SOU

Espectáculo activado por sonido en
colores RVA)

7 210-239 So2

Espectáculo activado por sonido en
color VERDE)

6 180-209 So1

Espectáculo activado por sonido en
color ROJO)

5 150-179 Aut

Espectáculo automático en colores
RVA

4 120-149 Au2

Espectáculo automático en color
VERDE

3 090-119 Au1

Espectáculo automático en color
ROJO

2 060-089 SOP

Espectáculo activado por sonido con
patrón de efectos

1 030-059 AUP

Espectáculo automático con patrón
de efectos

0 000-029 EN ESPERA Salida del láser apagada

17 CANAL DMX-CO NFIGURACIÓN DEL L ÁSER:

OBSERVACIÓN IMPORTANTE: El DMX de 1 canal se usa para establecer los diferentes modos de
funcionamiento del láser.

 Para utilizar el láser en modo de 17 canales completo, el canal 1 debe estar establecido en el valor

221 o superior.

 Dependiendo de los valores DM X del canal 1, pueden aplicarse d iferentes modos:

Canal

Valor

DMX

Función

CH1

Modo

000-020 Láser APAGADO
021-040 AUT
041-060 AU1
061-080 AU2
081-100 AU3
101-120 SOU
121-140 SO1

141–160 SO2

161-180 SO3
181-200 AUP
201-220 SOP
221-255 MODO DMX:

CH2

Grupo

000-051 Patrones de 1 Grupo
052-103 Patrones de 2 Grupos
104-155 Patrones de 3 Grupos
156-207 Patrones de 4 Grupos
208-255 Patrones de 5 Grupos

ESPAÑOL MANUAL DE USUARIO

JB SYSTEMS

®

60/75 SMOOTH SCAN-3 LASER

CH3 Patrón 000-255 Cada 16 por 1 grupo, 80 patrones en total.

CN4

Color

000-015 Original (rojo, verde, amarillo)
016-031 Rojo
032-047 Verde
048-063 Amarillo
064-111 Color Rotando
112-159 Color Saltando
160-207 Color Moviéndose
208-255 Estroboscópico

CH5

Cortes

000

Patrón completo sin cortes

001-127Patrón fijo con cortes 0%~99%

128-255

Velocidad de los cortes

CH6

Zoom

000-127

100%

128-169

Acercar

170-209

Alejar

210-255

Zoom Alternante

CH7 velocidad del zoom 000-255 Rápido a lento

CH8

Rotación del eje X

000-1270128-191

En sentido de

las agujas del reloj

192-255

En sentido contrario a las agujas del reloj

CH9 velocidad de rotación 000-255 Rápido a lento

CH10

Rotación del eje Y

000-127

0

128-191

En sentido de las agujas del reloj

192-255

En sentido contrario a las agujas del rel

oj

CH11 velocidad de rotación 000-255 Rápido a lento

CH12

rotación del eje Z

000-1270128-191

En sentido de las agujas del reloj

192-255

En sentido contrario a las agujas del reloj

CH13 velocidad de rotación 000-255 Rápido a lento

CH14

movimiento del eje X

000-1270128-191

En sentido de las agujas del reloj

192-255

En sentido contrario a las agujas del reloj

CH15 velocidad del movimiento 000-255 Rápido a lento

CH16

movimiento del eje Y

000-1270128-191

En sentido de las agujas del reloj

192-255

En sentido contrario a las agujas del reloj

CH17 velocidad del movimiento 000-255 Rápido a lento

ESPAÑOL MANUAL DE USUARIO

JB SYSTEMS

®

61/75 SMOOTH SCAN-3 LASER

Ajustes de Patrón:

 Pulse el botón FUNC, hasta que en la pantalla aparezca
 Pulse arriba y abajo hasta que e l láser muestre la flecha del eje Y en la parte superior y la flecha del eje

X en la derecha.

 Después pulse “ Enter” para confirmar la selección.

ESPAÑOL MANUAL DE USUARIO

JB SYSTEMS

®

62/75 SMOOTH SCAN-3 LASER

Lista de Patrones

ESPAÑOL MANUAL DE USUARIO

JB SYSTEMS

®

63/75 SMOOTH SCAN-3 LASER

MANTENIMIENTO

 Asegúrese de que el área que se encuentra bajo el lugar de instalación esté libre de personas no

autorizadas durante el mantenimiento.

 Apague la unidad, desenchufe el cable de alimentación y espere hasta que se enfríe.

Durante la inspección deben revisarse los puntos siguientes:

 Todos los tornillos utilizados para la instalación del dispositivo y cualquiera de sus componentes deben

estar bien apretados y no p ueden estar corroídos.

 Los alojamientos, fijaciones y puntos de instalación (techo, tensores, suspensiones) deben estar

totalmente libres de cualquier deformación.

 Cuando una lente óptica está visiblemente dañada debido a grietas o arañazos profundos, debe

sustituirse.

 Los cables de alimentación deben estar en condiciones impecables y deben sustituirse inmediatamente

incluso si se detecta un problema pequeño.

 Para proteger el dispositiv o contra el sobrecalentamiento, los ventiladores de enfriamiento (si ha y alguno)

y las aberturas de ventilación deben limpiarse mensualmente.

 El interior del dispositivo debe limpiarse anualmente utilizando una aspiradora o u n chorro de aire.

 La limpieza de las lentes ópticas y/o espejos internos y externos debe efectuarse periódicamente para

optimizar la salida de la luz. La frecuencia de la limpieza depende del ambiente en el cual opere el
accesorio: los ambientes húmedos, con humo, o particularmente sucios, pueden causar una mayor
acumulación de suciedad en los elementos ópticos de la unidad.

 Límpielo con un paño suave utilizando productos normales para la limpieza del vidrio.
 Siempre seque cuidadosamente las piezas.

 Limpie la óptica externa al menos una vez cada 30 días.

 Limpie la óptica interna al menos cada 90 días.

Atención: ¡Recomendamos enfáticamente que la limpieza se lleve a cabo por personal cualificado!

ESPECIFICACIONES

Alimentación: CA 100~240V, 50/60Hz
Fusible: 250V 1A retardado (cristal 20mm)
Consumo total de energía: 13W
Control por Sonido: Micrófono interno
Conexiones DMX: XLR 3 pines macho / hembra
Conexiones DMX: 1 o 1 7 canales
Dirección de inicio DMX: 001  512
Potencia de láser: 40mW verde CW láser (λ = 532nm)

100mW Rojo CW láser (λ = 650nm)

Clase de radiación Láser: 3B
Diámetro del haz en la apertura: <5mm
Divergencia (cada haz) <2 mrad
Divergencia (salida total) <90°
Velocidad de escáner: 15kHz
Temperatura de funcionamiento: 10°C a 40°C
Estándar de Seguridad Láser: EN/IEC 60825-1 Ed2, 2007-03
Tamaño: vea la siguiente imagen
Peso: 1.5kg

Esta información está sujeta a cambios sin notificación previa.

Puede descargar la versión más reciente de este manual de usuario en nuestro sitio Web: www.beglec.com

PORTUGUÊS MANUAL DO UTILIZADOR

JB SYSTEMS® 64/75 SMOOTH SCAN-3 LASER

MANUAL DE UTLIZAÇÃO

Obrigado por ter adquirido este produto da JB Systems. De modo a tirar total proveito das
possibilidades deste produto, por favor leia este manual com atenção.

CARACTERISTICAS

Esta unidade está protegida contra interferências rádio. Este produto cumpre as exigências impostas pelas
presentes directivas nacionais e europeias. A conformidade deste produto foi comprovada e as declarações
e documentos relevantes foram efectuados pelo fabricante.
 Esta unidade destina-se a produzir efeitos luminosos decorativos e é utilizada em sistemas de

espectáculos de luz.

 Um efeito laser atractiv o ao olhar de duas cores que usa varredores de 15kHz de alta qualidade em vez

de motores de passo a passo normais que permitem:

 Movimentos suaves e macios
 80 Padrões pré programados como: números, desenhos, palavras, …

 Espectáculos laser fabulosos pré programados para todo o tipo de a plicações: bar lounge, discotecas, dj

móveis, …
 Laser Classe 3B baseado em 40mW Verde CW laser (λ = 532nm) e 100mW Vermelho CW laser (λ =

650nm).

 Vários modos de funcionamento:

 Controlo DMX: 1 canal para operação fácil ou 17 canais para controlo total
 Autónomo: activado por som activado com microfone interno ou automático
 Comando IR: Controlo remoto por infravermelho.

 Master/slave: Espectáculos maravilhosos sincronizados
 Microfone incorporado
 Visor LED de 3 dígitos para navegação fácil no menu
 Interruptor activado por c have ligar/desligar e entrada para interruptor de emergência (interlock) para

segurança adicional

 De acordo com a norma EN/IEC 60825-1 Ed2, 2007-03 para segurança laser

ANTES DE UTILIZAR

 Antes de utilizar esta unidade verifique se existem danos provocados durante o transporte. Caso existam
danos, não utilize a unidade e contacte o seu revendedor.
 Importante: Esta unidade deixou a nossa fábrica em perfeitas condições e devidamente embalada. É
Imprescindível que o utilizador siga as instruções de segurança e avisos descritos neste manual.
Quaisquer danos provocados por utilização incorrecta não serão cobertos pela garantia. O revendedor não
será responsável por quaisquer danos ou problemas causados pelo incumprimento das instruções deste
manual.
 Guarde este manual num local seguro para consulta futura. Caso venda esta unidade, forneça este

manual.

Verifique o conteúdo

Verifique que a caixa de cartão contém os seguintes itens:

 Smooth Scan-3 laser
 Controlo remoto IR
 2 chaves (para o interruptor de cha ve)
 Cabo de alimentação
 Manual de instruções

PORTUGUÊS MANUAL DO UTILIZADOR

JB SYSTEMS® 65/75 SMOOTH SCAN-3 LASER

INSTRUÇÕES DE SEGURANÇA:

 Proteja o ambiente. Recicle o material desta embalagem.
 De modo a evitar risco de fogo ou choque eléctrico, não exponha este produto a chuva ou humidade.
 De forma a evit ar a formação de condensação no interior da unidade, ao transportá-la para ambiente

quente aguarde algum tempo de modo a que haja uma ambientação à temperatura. A condensação
poderá afectar o d esempenho da unidade ou até danificá-la.

 Esta unidade destina-se unicamente a utilização em espaços fechados.
 Não introduza objectos de metal nem verta líquidos no interior do produto, correrá risco de choque

eléctrico ou poderá danificar o produto. Caso algum objecto estranho entre em contacto com o interior da
unidade, desligue-a de imediato da corrente.

 Coloque esta unidade num local arejado, afastado de materiais inflamáveis e/ou líquidos. Esta unidade

deverá ser instalada a pelos menos 50cm de distância de paredes circundantes.

 Não cubra os orifícios de ventilação ou a unidade poderá sobreaquecer.
 Evite loca is com poeiras. Lim pe a unidade regularmente.
 Mantenha esta unidade fora do alcance das crianças.
 Esta unidade deverá ser operada unicamente por pessoas experientes.
 Temperatura ambiente de funcionamento máxima é de 45ºC. Não utilize esta unidade a temperaturas

ambientes mais ele vadas.

 Certifique-se de que não irão passar pessoas sob a área de instalação da unidade durante a instalação e

manutenção.

 Aguarde cerca de 10 minutos para que a unidade arrefeça antes de substituir a lâmpada ou de efectuar a

manutenção.

 Desligue sempre a unidade da corrente quando não a utilizar durante longos períodos de tempo, antes de

substituir a lâmpada ou de efectuar manutenção.

 A instalação eléctrica deve ser efectuada unicamente por pessoal qualificado, cumprindo os regulamentos

de segurança em instalações eléctricas e mecânicas do seu país.

 Certifique-se qu e a voltagem a utilizar não é super ior à voltagem indicada no painel traseiro da unidade.
 O cabo de alimentação deverá estar sempre em perfeitas condições: desligue a unidade e substitua

imediatamente o cabo caso este apresente algum dano.

 Nunca permita que este cabo entre em contacto com outros cabos!
 Esta unidade deverá estar ligada à Terra de forma a respeitar as regras de segurança.
 Não ligue a unidade a reguladores de intensidade.
 Utilize sempre um cabo de segurança aprovado ao instalar a unidade.
 De forma a não correr risco de choque eléctrico não abra a cobertura da unidade. À excepção da lâmpada

e do fusível, não existem peças que possam ser substituídas pelo utilizador.

 Nunca repare um fusível nem tente operar a unidade sem fusível. Substitua sem pre um fusível danificado

por outro com as mesmas características!

 Em caso de problem as sérios de funcionamento, interrompa a utilização da unidade e contacte

imediatamente o seu revendedor.

 A cobertura e as lentes deverão ser substituídas caso apresentem danos visíveis.
 Caso seja necessário transportar a unidade utilize a embalagem original.
 Por motivos de segurança, são proibidas quaisquer alterações não autorizadas à unidade.

ATENÇÃO: De forma a evitar o risco de choque eléctrico,
não remova peças da unidade. Não tente fazer reparações.

Contacte pessoal qualificado
O símbolo composto por um triângulo equilátero com um relâmpago no interior alerta para a
presença de voltagem perigosa não isolada no interior do produto qu e poderá constituir risco
de choque eléctrico.

O símbolo composto por um triângulo equilátero com um ponto de exclamação alerta o
utilizador para a presença de instruções importantes de utilização e manutenção do produto.

Este símbolo significa: utilização unicamente em espaços fechados

Este símbolo significa: Leia instruções
Este símbolo determina: a distância mínima dos objetos iluminados. A distância mínima entre o

projetor e o objeto iluminado deve ser mais de 1 medidor

PORTUGUÊS MANUAL DO UTILIZADOR

JB SYSTEMS® 66/75 SMOOTH SCAN-3 LASER

Importante: Nunca olhe directamente para a luz! Não utilize este efeito luminoso na presença de pessoas
epilépticas.

INSTRUÇÕES DE SEGURANÇA LASER:



De acordo com as normas EN 60825-1:1994 + A1:2002 + A2:2002, este laser enquadra-se na
categoria 3R. A exposição directa dos olhos pode ser perigosa.

PERIGO: RADIAÇÃO LASER!

Evite exposição directa dos olhos! A radiação laser pode provocar

danos nos olhos e/ou na pele. Devem ser tomadas todas as

mediadas preventivas para garantir o funcionamento seguro desta

unidade laser.

 Este tipo de produto é conhecido por show laser, emite uma radiação do espe ctro luminoso compreendida

entre 400 e 7 00 nm utilizada para produzir efeitos luminosos em espectáculos de luz.

 Esta unidade laser foi construída para que o feixe se mova tão rapidamente que o contacto com os olhos

seja m uito breve. Por esta razão a utilização deste
laser num espectáculo de laser é co nsiderada como
segura.

 Nunca direccione o feixe para pessoas ou animais.

O funcionamento desta unidade de verá ser sempre
supervisionado.

 Este laser destina-se unicamente a utilização em

espectáculos. A utilização de um laser classe 3R só
é permitida quando supervisionada por um técnico
experiente.

 Dependendo da categoria da unidade, operar um

produto laser poderá produzir irradiação laser passível de provocar danos permanentes nos olhos ou na
pele. As normas legais para utilização de produtos laser variam de país para país. O utilizador deverá
informar-se sobre as normas legais vigentes no seu pais e aplicá-las.

Tenha em atenção que a JB SYSTEMS não poderá ser responsabilizada por danos resultantes de uma
instalação incorrecta ou utilização imprudente!

DESCRIÇÃO

PORTUGUÊS MANUAL DO UTILIZADOR

JB SYSTEMS® 67/75 SMOOTH SCAN-3 LASER

1. ALIMENT AÇÃO: Ficha IEC com suporte de fusível e interruptor integrado, conectar o cabo de

alimentação aqui.

2. INTERRUPTOR ON/OFF ACTIVADO POR CHAVE: usado para ligar/desligar a unidade. Utilize as

chaves para ter a certeza que apenas um utilizador autorizado consegue ligar o laser.

3. MICROFONE INTERNO: O microfone interno é usado para sincronizar o espectáculo laser á batida da

música.

4. ENTRADA DMX: Conector XLR macho de 3 pinos usado para conectar cabos universais DMX.

5. SAÌDA DMX: Conector XLR fêmea de 3 pinos usado para conectar o LASER com a próxima unidade na

sequência DMX

6. VISOR: mostra o endereço DMX seleccionado quando a unidade está em modo DMX. Para além do

modo DMX pode também seleccionar os outros 4 modos de funcionamento, ver mais á frente para
aprender mais sobre estes m odos.

7. PAINEL DE CONTROLO: Usado para seleccionar as

diferentes funções do laser.

8. RECEPTOR IR: usado para controlar a unidade

através do controlo remoto sem fio.

9. ANEL DE SEGURANÇA: Usado para anexar um cabo

de segurança quando a unidade está pendurada.

10. VENTOINHA: Usa da para arrefecer os componentes

no interior. Certifique-se de nunca tapar está saída da
ventoinha.

11. ENTRADA INTERLOCK: Usado para conectar o

interruptor de desligar de emergência. Quando
pressionar este interruptor o feixe laser irá
desaparecer imediatamente.

IMPORTANTE! Para vossa própria segurança nos recomendamos conectar este interruptor
opcional!
NÂO HAVERÁ NENHUMA SAÍDA LASER SE A ENTRADA INTERLOCK N ÃO FOR USADA!
Solução temporária: instale o conector sobresselente no laser (ver foto)

12. LED POWER: indica que a unidade está ligada.

13. LED SOUND: Pisca ao som da música detectada pelo microfone interno.

14. BRAÇADEIRA: com 1 aperto de cada lado para apertar a unidade e um orifício

de montagem para fixar um grampo.

PORTUGUÊS MANUAL DO UTILIZADOR

JB SYSTEMS® 68/75 SMOOTH SCAN-3 LASER

15. SAÍDA DO L ASER: O laser sai da estrutura, certifique-se que NUNCA olha para o interior através desta

abertura enquanto a u nidade está ligada!

16. AUTOCOLANTE DE AVISO: Perigo – Laser de classe 3B. Radiação quando aberto. Ev itar Exposição.

17. AUTOCOLANTE DE AVISO: Saída de Laser

18. SINAL DE AVISO LASER: Avisa contra um laser potencialmente perigoso quando não usado por um

operador especializado.

19. AUTOCOLANTE DE AVISO: Radiação Laser. Evitar exposição ao laser. Produto Laser C lasse 3B.

INSTALAÇÃO EM SUSPENSÃO

• Importante: A instalação deve ser realizada por pessoal qualificado. Instalação inadequada pode resultar
em lesões graves e / ou danos à propriedade. Instalação em suspensão requer experiência! Os limites de
carga de trabalho devem ser respeitados, materiais de instalação certificados devem ser usados, o
dispositivo instalado deve ser inspeccionado regularmente para sua segurança.

• Verifique se a área abaixo do local de instalação está livre de pessoas indesejadas durante a instalação,
desinstalação e manutenção.

• Coloque esta unidade num local bem ventilado, longe de materiais inflamáveis e / ou líquidos. A unidade
deverá ser instalada pe lo menos 50cm de distância de paredes circundantes.

• O dispositivo deve ser instalado fora do alcance das pessoas e áreas fora onde as pessoas podem passar
ou sentar-se.

• Antes da instalação certifique-se que a área de instalação pode suportar uma carga mínima de 10 vezes o
peso do dispositivo.

• Utilize sempre um cabo de segurança certificadas que pode conter 12 vezes o peso do dispositivo quando
instalar a unidade. Este acessório secundário de segurança de ve ser instalado de forma que nenhuma parte
da instalação pode cair mais de 20 centímetros se o anexo principal falhar.

• O dispositivo deve ser bem fixado, um a montagem em falso é perigosa e não pode ser considerada!

• Não cubra as aberturas de ventilação, pois isso pode resultar em sobre aquecimento.

• O operador deve certificar-se que as instalações de segurança relativas e máquinas e técnicos são
aprovados por um especialista antes de usá-los pela p rimeira vez. As instalações devem ser
inspeccionadas a cada ano por uma pessoa qualificada para ter certeza de que a segurança ainda é óptima.

ATENÇÃO PERIGO PARA OS OLHOS: Fixe a posição do laser de uma forma que impeça
o p úblico de olhar directamente para os feixes de laser. A instalação deve garantir que o feixe
não vai apontar a plateia.

COMO CONFIGURAR E CONTROLAR A UNIDADE

SENSIBILIDADE DE ENTRADA DE MÚSIC A:
Esta unidade funciona ao ritmo da batida quando u sado em modo autónomo ou master/slave

Para definir a sensibilidade de entrada, siga estes passos:
 Pressione o botão FUNC até que o visor mostre “S 0” .. “S 9”

PORTUGUÊS MANUAL DO UTILIZADOR

JB SYSTEMS® 69/75 SMOOTH SCAN-3 LASER

 Pressione o botão ENTER para confirmar a sua escolha
 Utilize os botões DOWN e UP para seleccionar um valor entre “S 0” (muito baixa sensibilidade) e “S 9”

(alta sensibilidade).

 Assim que o m odo é seleccionado, pressione o botão ENTER para guardar.

Pode controlar esta unidade de 5 maneiras:

1) MODO CONTROLADO PELA MÚSIC A:

O Laser reproduz uma sequência pré programada ao ritmo da música. Seleccione este modo quando
apenas 1 laser é usado (autónomo) ou quando o laser é colocado como primeira unidade (master) numa
cadeia com várias unidades.

 Pressione a botão FUNC até que o visor mostre um dos seguintes: Aut, Aup, 17C, 1C, Sla or REM.
 Agora utilize os botões UP ou DOWN para seleccionar:

o Sop (espectáculos aleatórios activados por som com padrões e efeitos)
o Sou (espectáculos activados por som em cores RGY)
o So1 (espectáculos activados por som em cor vermelho)
o So2 (espectáculos activados por som em cor verde)
o So3 (espectáculos activados por som em cor amarela)

 Pressione o botão ENTER para confirmar a sua escolha.
Pode conectar várias unidades laser em conjunto, simplesmente coloque a primeira unidade da série num
dos m odos de efeitos activados por som e todas as outras unidades da cadeia em “Modo Slave” (visor
mostra “SLA”) to para fazer todas elas trabalharem em perfeita sintonia!

Nota: Quando nenhuma música é detectada, a saída laser será desligada (b lackout)

2)MODO TOTALMENTE AUTOM ÁTICO:

O laser automaticamente reproduz uma sequência pré programada. Seleccione este modo quando
apenas um laser é usado (autónomo) ou quando o laser é colocado no principio (master) numa sequência
de vários LASERS.
 Pressione o botão FUNC até que o visor m ostre um dos seguintes: Sop, Aut, Aup, 17C 1C, Sla ou

REM.

 Agora utilize os botões UP ou DOWN para seleccionar:

o Aut (espectáculos automáticos em cores RGY)
o Au1 (espectáculos automáticos em cor vermelho)
o Au2 (espectáculos automáticos em cor verde)
o Au3 (espectáculos automáticos em cor amarela)
o Aup (espectáculos automáticos aleatórios com padrões e efeitos)

 Pressione o botão ENTER para confirmar a sua escolha.
O laser automaticamente reproduz uma sequência pré programada
Pode conectar vários lasers SMOOTH SCAN 3 em conjunto: simplesmente coloque a primeira unidade da
sequência em um dos modos automáticos de efeitos e todos as outras unidades “Modo Slave” (o visor
mostra “SLA”) para fazê-los trabalhar em perfeita sintonia!

3) MODO SLAVE:

O laser segue as instruções dadas pelo primeiro Laser Smooth Scan 3 (master) na sequência.

 Conecte a entrada DMX do laser á saída DMX do laser anterior na sequência.
 Pressione o botão FUNC até que o visor mostre “SLA”
 Pressione o botão ENTER para confirmar a sua escolha.

Pode conectar vários lasers em conjunto. Por favor coloque a primeira unidade da sequência em “modo
Musical ou automaticamente” e todas as outras unidades em “modo Slave” (visor mostra “SLA” para fazê­los trabalhar em perfeita sintonia!

PORTUGUÊS MANUAL DO UTILIZADOR

JB SYSTEMS® 70/75 SMOOTH SCAN-3 LASER

4) Modo remoto IR:

O laser pode ser controlado por controlo remoto IR:

 Pressione o botão FUNC até que o visor mostre “REM”.
 Pressione o botão ENTER para confirmar a sua escolha.

Nota: em qualquer modo autónomo (excepto REM e SL A), p ressione ON/OFF por 2 segundos para
activar a função remota.

ESPECTÁCULO AUTO
ESPECTÁCULO MUSIC
LASER LIGADO/DESLIGADO
COR
PAUSA NO EF EITO
MUDAR PADRÃO
SENSIBILIDADE AO SOM

PADRÃO FIXO (DE 1 A 48)

REPETIR PADRÃO

Detalhes do controlo remoto:

Botão Função Descrição

LIGAR /

DESLIGAR

Em modo REM: liga/desliga o laser.

Em qualquer outro modo autónomo excepto SLAVE:

pressione 2s to ligar o modo REM

AUTO

Espectáculo automático

MUSIC

Espectáculo activado por som, o led azul está a piscar

quando o som é detectado

Sensibilidade som

Em modo activado por som, pressione MUSIC+ B+1 até 9

para mudar a sensibilidade

MUDAR
CORES

Para mudar a cor de vermelho para verde ou vermelho e

verde

MUDAR

PADRÕES

Para mostrar e mudar padrões

PADRÕES

FIXOS

Pode seleccionar um padrão de 1 até 48

REPETIÇÃO

DE

PADRÕES

O padrão actual e o último padrão alternam

repetidamente

PORTUGUÊS MANUAL DO UTILIZADOR

JB SYSTEMS® 71/75 SMOOTH SCAN-3 LASER

5) MODO DMX512:

O laser pode ser controlado por qualquer controlador DMX standard de 2 modos DMX diferentes:

 MODO 1 CANAL: para uma configuração e uso muito fácil (visor mostra “1Ch”)
 MODO 1 CANAL: para con trolo total de todas as funções. (visor mostra “17c”)

 Conecta a entrada DMX do laser á saída DMX da unidade anterior na sequência ou directamente á

saída DMX do se u controlador.

 Pressione o botão FUNC até que o visor mostre “1C” ou “17C”.
 Pressione os botões UP/DOWN para seleccionar o modo DMX “1C” ou “17C”.
 Pressione o botão ENTER para confirmar a sua escolha
 Pressione o botão FUNC: o número de 3 dígitos começa a piscar no visor.
 Seleccione o endereço DMX
 Pressione o botão ENTER para confirmar a sua escolha

Nota: o visor pisca quando a unidade está em modo DMX e não é detectado sinal DMX.

Alguma informação ad icional sobre DMX512:

O protocolo DMX é um sinal de alta velocidade amplamente utilizado para controlar
equipamentos intelig entes de luz. É necessário coloca r em cadeia o seu controlador
DMX e todos os efeitos de luz através de um cabo balanceado de b oa qualidade
XLR M / F. Para evitar um comportamento estranho dos efeitos de luz, devido a
interferências, deve usar um a resistência de 90Ω a 120Ω para terminador no final
da cadeia. N unca use um cabo divisor de dados em Y, isso simplesmente não vai funcionar!
Cada efeito na cadeia precisa t er seu endereço inicial correcto para que ele saiba quais os comandos do
controlador que tem de descodificar.

1 CHANNEL DMX-CONFIGURATION OF THE LASER:

Posição

Valor

DMX Função Notas

8 240-255 SOU

Espectáculo activado por som com
cores RGY

7 210-239 So2

Espectáculo activado por som com
cor verde

6 180-209 So1

Espectáculo activado por som com

cor vermelha
5 150-179 Aut Espectáculo auto com cores RGY
4 120-149 Au2 Espectáculo auto com cor Verde
3 090-119 Au1 Espectáculo auto com cor Vermelha

2 060-089 SOP

Espectáculo de efeito padrão

activado por som
1 030-059 AUP Espectáculo de efeito padrão autom.
0 000-029 STANDBY Saída laser desligada

17 CONFIGURAÇÃO DO LASER – C ANAL DMX:

NOTA IMPORT ANTE: O canal DMX 1 é usado para definir os vários modos de funcionamento do laser

 Para usar o laser em modo D MX de 17 canais, o canal deverá ser definido para o valor 221 ou

superior.

 Dependendo dos valores DMX do canal 1, difer entes modos podem ser aplicados:

PORTUGUÊS MANUAL DO UTILIZADOR

JB SYSTEMS® 72/75 SMOOTH SCAN-3 LASER

Canal

Valor

DMX Função

CH1

Modo

000-020 Laser desligado
021-040 AUT
041-060 AU1
061-080 AU2
081-100 AU3
101-120 SOU
121-140 SO1

141–160 SO2

161-180 SO3
181-200 AUP
201-220 SOP
221-255 MODO DMX

CH2

Grupo

000-051 Grupo Padrões 1
052-103 Grupo Padrões 2
104-155 Grupo Padrões 3
156-207 Grupo Padrões 4
208-255 Grupo Padrões 5

CH3 Padrão

000-255 Cada 16 para 1 grupo, total 80 padrões.

CH4
Cor

000-015 Original (vermelho, verde, amarelo)
016-031 Verm elho
032-047 Verde
048-063 Amarelo
064-111 Cor rolando
112-159 Cor saltando
160-207 Cor movendo
208-255 Efeito strobe

CH5

Clipping

000 Padrão completo sem cortar
001-127 0%~99% padrão fixo cortado
128-255 Velocidade de cor

CH6

Zooming

000-127 100%
128-169 Zooming IN
170-209 Zooming OUT
210-255 Zooming Alternando

CH7 Velocidade Zoom 000-255 Rápido para lento

CH8

Rotação eixo X

000-127 0
128-191 Rotação para a direita
192-255 Rotação para a esquerda

CH9 Velocidade rotação

000-255 Rápido para lento

CH10

Rotação eixo Y

000-127 0
128-191 Rotação para a direita
192-255 Rotação para a esquerda

PORTUGUÊS MANUAL DO UTILIZADOR

JB SYSTEMS® 73/75 SMOOTH SCAN-3 LASER

CH11 Velocidade rotação

000-255 Rápido para lento

CH12

Rotação eixo Z

000-127 0
128-191 Rotação para a direita
192-255 Rotação para a esquerda

CH13 velocidade de rotação

000-255 Rápido para lento

CH14

Movimento eixo X

000-127 0
128-191 Rotação para a direita
192-255 Rotação para a esquerda

CH15 Velocidade do movimento

000-255 Rápido para lento

CH16

Movimento eixo Y

000-127 0
128-191 Rotação para a direita
192-255 Rotação para a esquerda

CH17 Velocidade do movimento 000-255 Rápido para lento

Definições dos padrões:

 Pressione o botão FUNC até que o visor mostre
 Pressione Up ou Down até que o laser mostre a seta do eixo Y no topo e set a do eixo X na dir eita.
 Depois pressione “E nter” para confirmar a selecção

PORTUGUÊS MANUAL DO UTILIZADOR

JB SYSTEMS® 74/75 SMOOTH SCAN-3 LASER

Lista de Padrões

PORTUGUÊS MANUAL DO UTILIZADOR

JB SYSTEMS® 75/75 SMOOTH SCAN-3 LASER

MANUTENÇÃO

 Certifique-se que sob a área de instalação da unidade não estará livre de pessoas durante a manutenção.
 Desligue o cabo de alimentação da corrente e aguarde que a unidade arrefeça

Durante a inspecção deverá verificar os seguintes pontos:

 Todos os parafusos utilizados nas peças da unidade e na instalação deverão estar apertados firmemente

e não poderão estar corroídos.

 As estruturas, os pontos de fixação e as áreas de instalação (tecto, armação, etc.) não deverão

apresentar qu alquer deformação.

 Caso uma lente apresente danos visí veis como fendas ou riscos profundos, deverá ser substituída

imediatamente.

 O cabo de alimentação deverá estar em perfeitas condições e deverá ser substituído assim que for

detectado o mais pequeno dano.

 As ventoinhas e os orifícios de ventilação deverão ser limpos todos os meses.
 Utilize um aspirador ou co mpressor de ar para limpar o interior da unidade uma vez por ano.
 De forma a optimizar a p rojecção de luz, limpe as lentes ópticas internas e externas e/ou espelhos

periodicamente. A regularidade das limpezas depende do ambiente em que está instalada a unidade: um
ambiente húmido, com fumo ou p oeiras dará origem a uma maior acumulação de impurezas nas ópticas
da unidade.

o Utilize um pano macio e um limpa-vidros normal na limpeza da unidade.
o Seque sempre as peças cuidadosamente.
o Limpe as ópticas externas pelo menos uma vez em cada 30 dias.
o Limpe as ópticas internas pelo menos uma vez em cada 90 dias.

Atenção: Recomendamos a limpeza interna deve ser realizada por pessoal qualificado!

ESPECIFICAÇÕES

Alimentação: AC 100~240V, 50/60Hz
Fusível: 250V 1A fusão lenta (vidro 20mm)
Consumo total de potência: 13W
Controlo Áudio: Microfone inter no
Ligações DMX: 3pin XLR macho / fêmea
Canais DMX: 1 ou 17 canais
Endereço Inicial DMX: 001  512
Potência Laser: 40mW Verde CW laser (λ = 532nm)

100mW Vermelho CW laser (λ = 650nm)

Classe radiação Laser: 3B
Diâmetro @ abertura laser <5mm
Divergência (cada feixe) <2 mrad
Divergência (saída total) <90°
Velocidade do scanner: 15kHz
Temperatura de trabalho: 10°C to 40°C
Segurança Laser Standard: EN/IEC 60825-1 Ed2, 2007-03
Tamanho: Ver na figura em baixo
Peso: 1,5 kg

Estas informações estão sujeitas a alterações sem aviso prévio. Pod e fazer download da versão

mais recente deste manual no nosso site: www.beglec.com
