ESPAÑOL MANUAL DE INSTRUCCIONES
JB SYSTEMS® 1/13 SMOOTH SCAN-3 LASER
MANUAL DE INSTRUCCIONES
Gracias por comprar este producto JB Systems®. Para aprovechar al máximo todas las posibilidades y para
su propia seguridad, lea cuidadosamente este manual de instrucciones antes de comenzar a utilizar la
unidad.
CARACTERÍSTICAS
Esta unidad tiene supresión de radio interferencia. Este producto cumple con todas las exigencias de las
pautas actuales, tanto europeas como nacionales. Dicha conformidad ha sido establecida y los dictámenes
y documentos han sido consignados por el fabricante.
• Este dispositivo fue diseñado para producir efectos de iluminación decorativa y se utiliza en sistemas de
espectáculos de iluminación.
• Un atractivo láser bicolor que utiliza escáneres de 15kHz de alta calidad en lugar de los motores paso a
paso tradicionales.
• Movimientos muy suaves y fluidos.
• 64 patrones pre-programados, como: dibujos, palabras,…
• Fabulosos espectáculos láser pre-programados para todo tipo de aplicaciones: bares, discotecas, Dj
móvil,…
• Láser de Clase 3B, basado en láser CW Verde de 50mW 515nm) y láser CW Rojo de 100mW 650nm.
• Varios modos de funcionamiento:
• Control DMX: 1 canal para una sencilla utilización, o 17 canales para un control total
• Modo autónomo: activado por el sonido (micrófono interno), o automático
• IR remoto: mando a distancia de infrarrojos.
• Maestro/esclavo: maravillosos espectáculos sincronizados
• Micrófono integrado

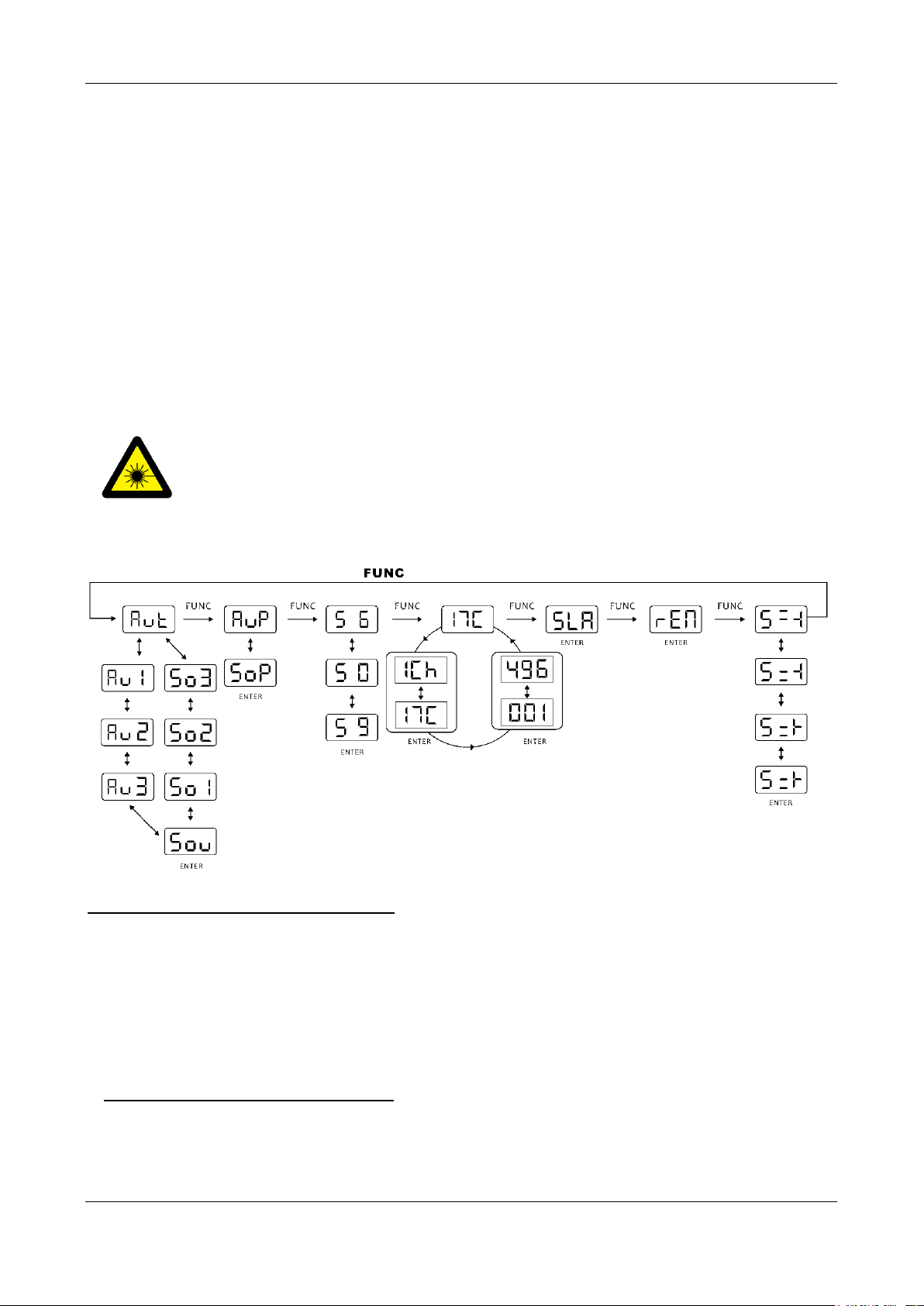

• Pantalla LED de 3 dígitos para una navegación sencilla por el menú
• Interruptor activado con llave para encendido/apagado, y entrada de interruptor de emergencia (Interlock)
para mayor seguridad.
• Cumple con la normativa EN/IEC 60825-1:2014 para seguridad Láser.
ANTES DEL USO
• Antes de comenzar a utilizar esta unidad, compruebe si no ha sufrido daños durante el transporte. Si
hubiera alguno, no utilice el dispositivo y consulte primero con su concesionario.
• Importante: Este dispositivo salió de nuestra fábrica en perfectas condiciones y bien embalado. Es
absolutamente necesario que se obedezcan al pie de la letra las instrucciones y advertencias de
seguridad que aparecen en este manual de usuario. Cualquier daño causado por una mala manipulación
no estará protegido por la garantía. El concesionario no aceptará ninguna responsabilidad por defectos o
problemas resultantes causados por no obedecer lo indicado en este manual de usuario.
• Mantenga este folleto en un lugar seguro para futuras consultas. Si vende este equipo, asegúrese de
incluir este manual de usuario.
Compruebe el contenido:
Compruebe que el embalaje contiene los siguientes elementos:
• Láser Smooth Scan-3 Mk2
• Mando a distancia IR
• 2 llaves (para el interruptor con llave)
• Cable de alimentación
• Instrucciones de operación
ESPAÑOL MANUAL DE INSTRUCCIONES
JB SYSTEMS® 2/13 SMOOTH SCAN-3 LASER
INSTRUCCIONES DE SEGURIDAD:
• Para proteger el medio ambiente, intente reciclar el material del embalaje en la mayor medida posible.
• Un nuevo efecto lumínico provoca a veces algo de humo y/o olores no deseados. Esto es normal y
desaparece después de algunos minutos.
• Para evitar el riesgo de incendio o de descarga eléctrica, no exponga este electrodoméstico a la lluvia ni a
la humedad.
• Para evitar que se forme condensación en el interior del equipo, permita que la unidad se adapte a la
temperatura ambiental cuando se lleve a una habitación cálida después del transporte. La condensación
impide a veces que la unidad trabaje a plena capacidad e incluso puede causar daños.
• Esta unidad es solamente para uso en interiores.
• No coloque objetos metálicos ni derrame líquidos dentro de la unidad. Puede dar como resultado una
descarga eléctrica o un mal funcionamiento. Si un objeto extraño se introduce dentro de la unidad,
desconecte de inmediato la alimentación eléctrica.
• Ubique el accesorio en un punto bien ventilado, lejos de materiales y/o líquidos inflamables. El accesorio
debe fijarse por lo menos a 50 cm de las paredes circundantes.
• No cubra ninguna abertura de ventilación ya que esto puede provocar sobrecalentamiento.
• Evite emplearlo en ambientes polvorientos; limpie la unidad con regularidad.
• Mantenga la unidad lejos de los niños.
• Este equipo no debe ser utilizado personas inexpertas.
• La temperatura ambiente segura está entre 15º y 40ºC. No utilice esta unidad a temperaturas más altas.
• Asegúrese de que el área que se encuentra bajo el lugar de instalación esté libre de personas no
autorizadas durante su elevación, descenso y reparación.
• Siempre desenchufe la unidad cuando no se vaya a utilizar durante un período de tiempo prolongado,
cuando vaya a sustituir el bulbo o cuando se le vaya a dar servicio.
• La instalación eléctrica debe realizarla solamente personal cualificado, de acuerdo con las regulaciones
para la seguridad eléctrica y mecánica de su país.
• Compruebe que la tensión disponible no sea superior a la que se indica en el panel posterior de la unidad.
• El cable de alimentación debe estar siempre en perfectas condiciones. Apague de inmediato la unidad
cuando el cable de alimentación esté aplastado o dañado. Si el cable de alimentación está dañado, debe
ser sustituido por el fabricante, por su representante de servicio o por una persona de cualificación similar
para evitar un accidente.
• ¡Nunca permita que el cable de alimentación haga contacto con otros cables!
• Este accesorio debe conectarse a tierra para cumplir con las regulaciones de seguridad.
• No conecte la unidad a un dispositivo de atenuación.
• Cuando instale la unidad utilice siempre un cable de seguridad apropiado y certificado.
• Para evitar descargas eléctricas, no abra la cubierta. No hay piezas reparables por el usuario, aparte de la
lámpara y el fusible.
• Nunca repare un fusible ni haga una derivación en el portafusibles. ¡Sustituya siempre un fusible dañado
por otro que sea del mismo tipo y que tenga las mismas especificaciones eléctricas!
• En el caso de que haya serios problemas de funcionamiento, detenga el uso del accesorio y contacte
inmediatamente con su concesionario.
• La carcasa y las lentes deben sustituirse si están visiblemente dañadas.
• Utilice el embalaje original cuando haya que transportar el dispositivo.
• Debido a razones de seguridad, está prohibido realizar modificaciones no autorizadas a la unidad.
PRECAUCIÓN: Para reducir el riesgo de electrocución, no
quite la cubierta superior . Ninguna pieza usable adentro para
el utilizador. Dirijase unicamente a personal cualificado.
El simbolo de un rayo en el interior de un triangulo alerta sobre la presencia o el uso de
elementos no isolados donde un voltaje peligroso constituye un riesgo grande para causar una
eventual electrocución.
El punto de exclamación en el interior de un triangulo alerta al usuario sobre la presencia de
importantes instrucciones de operación y de mantenimiento tenidas en cuenta en el manual de
uso.
Este símbolo significa : uso para el interior solamente.
Este símbolo significa : Lea las instrucciones.
Este símbolo se determina: la distancia mínima de objetos iluminado. La distancia mínima entre
el proyector y el objeto iluminado debe ser más de 1 metro.
ESPAÑOL MANUAL DE INSTRUCCIONES
JB SYSTEMS® 3/13 SMOOTH SCAN-3 LASER
Importante: ¡Nunca mire directamente a la fuente de luz! No utilice el efecto en presencia de personas que
padezcan de epilepsia.

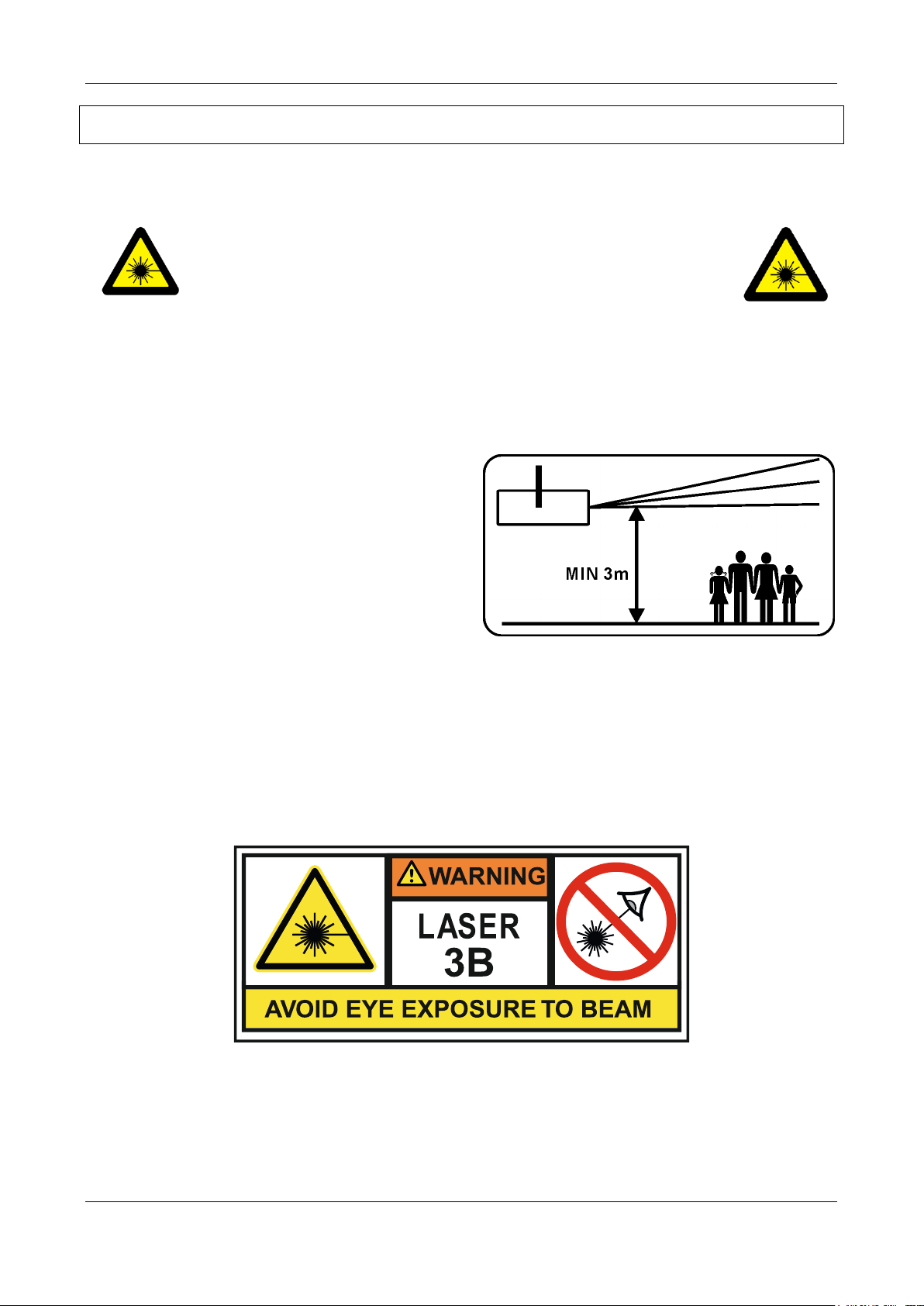

INSTRUCCIONES DE SEGURIDAD DEL LÁSER:
• De acuerdo a las regulaciones EN/IEC 60825-1:2014, este láser pertenece a la clasificación 3B. La
exposición directa a los ojos puede ser peligrosa.
PELIGRO: ¡RADIACIÓN LÁSER!
¡Evite la exposición directa a los ojos! La radiación láser puede causar
lesiones oculares y/o en la piel. Deben aplicarse todas las medidas de
seguridad para una utilización segura de este láser.
• Ese producto se conoce como espectáculo láser, y emite radiación con un espectro de longitud de onda
entre 400 y 700 nm, produciendo efectos luminosos para espectáculos.
• La Luz Láser es diferente de cualquier otra fuente de luz con la que pueda estar familiarizado. La luz de
este producto puede causar potencialmente lesiones oculares si no se configura y se usa
adecuadamente. La luz láser está miles de veces más concentrada que la luz de cualquier otra fuente de
luz. Esta concentración de potencia luminosa puede causar lesiones oculares instantáneas, primeramente
quemando la retina (la parte sensible a la luz de la parte posterior del ojo). Incluso aunque no pueda sentir
el “calor” de un haz de láser, éste puede potencialmente lesionar o cegar a su audiencia o a usted.
• Incluso cantidades muy pequeñas de luz láser son
potencialmente peligrosas hasta a largas distancias.
• No mire nunca dentro de la apertura del láser ni a los
haces de láser.
• No dirija nunca el haz de láser a las personas ni
animales y nunca deje este dispositivo funcionando
sin supervisión.
• Este láser sólo debe ser utilizado para espectáculos.
La utilización de espectáculos láser de clase 3B sólo
está permitida si está controlada por un operador
experto y bien entrenado.
• Dependiendo de la clasificación, utilizar un producto láser puede producir radiación láser, que puede
causar lesiones permanentes oculares y/o en la piel. Las instrucciones legales para el uso de productos
láser puede variar de un país a otro. El usuario siempre debe informarse de las instrucciones legales
vigentes en su país y aplicarlas a su situación.
• El documento principal y piedra angular de los estándares de seguridad láser ANSI Z136.1 (2007)
proporcionan guías para el uso seguro del láser y sistemas de láser, definiendo medidas de control para
cada uno de las cuatro clases de láser. Este valioso documento puede obtenerse en
www.laserinstitute.org.
Por favor, tenga en cuenta que JB SYSTEMS no puede hacerse responsable de los daños causados por las
instalaciones incorrectas y la utilización inexperta.
ESPAÑOL MANUAL DE INSTRUCCIONES
JB SYSTEMS® 4/13 SMOOTH SCAN-3 LASER

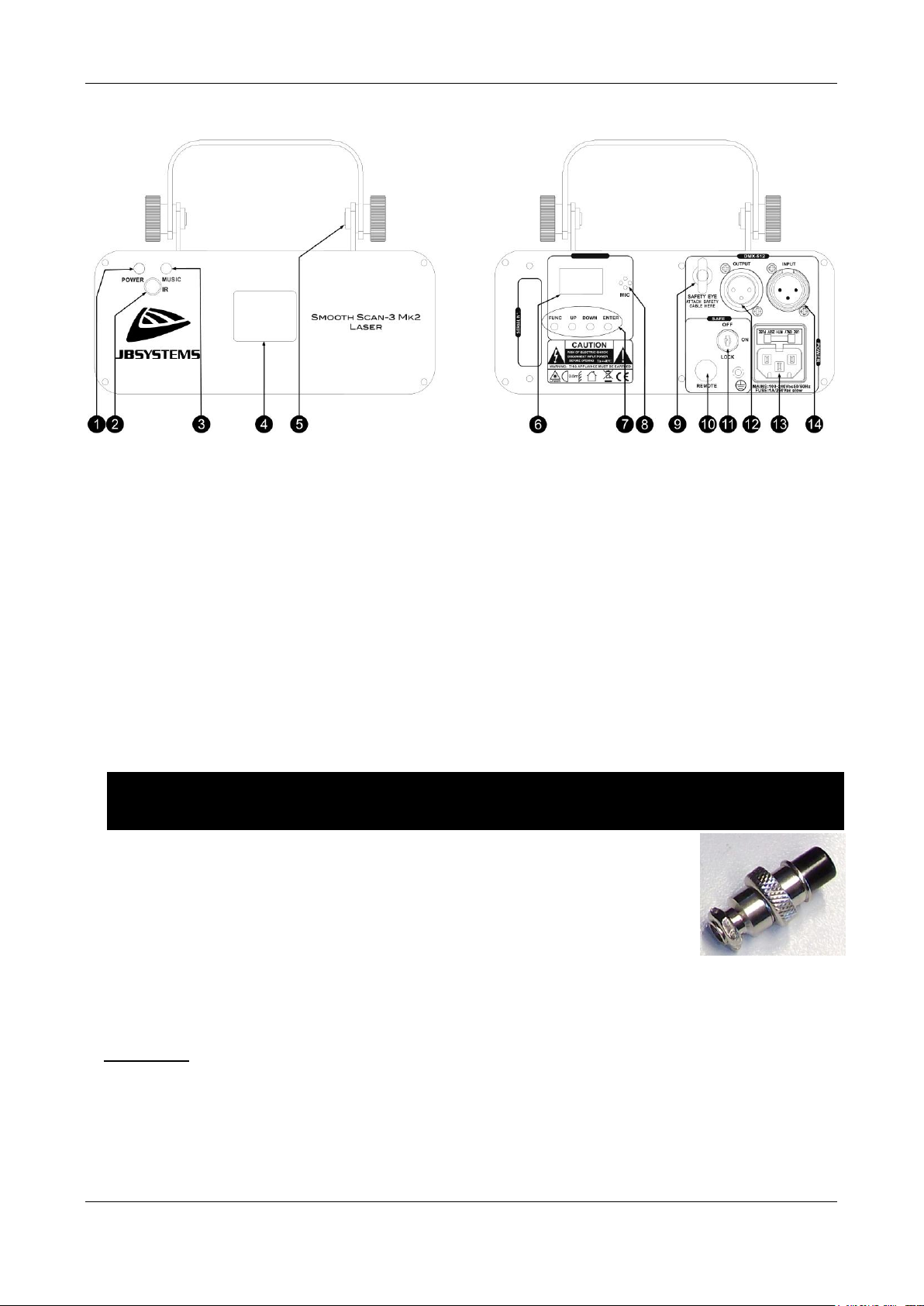

DESCRIPCIÓN:
1. LED DE ENCENDIDO: Indica que la unidad está encendida.
2. RECEPTOR IR: se usa para controlar la unidad mediante el mando a distancia.
3. LED Sonido: parpadea al ritmo de la música detectada por el micrófono interno.
4. SALIDA DEL LÁSER: el haz del láser sale por aquí; ¡asegúrese de no mirar NUNCA dentro de la
unidad a través de esta apertura mientras los efectos del láser están encendidos!
5. SOPORTE PARA COLGAR con 2 mandos a ambos lados para fijar la unidad, y un orificio para fijar el
gancho de montaje.
6. VISUALIZADOR: Muestra la dirección DMX seleccionada cuando la unidad está en modo DMX.
Además del modo DMX, usted también puede seleccionar otros 4 modos de funcionamiento. Mire más
adelante para saber más acerca de estos modos.
7. PANEL DE CONTROL: Se utiliza para seleccionar las diferentes funciones del láser. Mire más adelante
para saber más acerca de cómo utilizar la unidad.
8. MICRÓFONO INTERNO: El micrófono incorporado se utiliza para sincronizar el espectáculo de láser
con el ritmo de la música.
9. CÁNCAMO DE SEGURIDAD: utilizado para fijar un cable de seguridad cuando la unidad está izada
(consulte el párrafo "elevación sobre cabeza".
10. Entrada INTERLOCK: se usa para conectar el interruptor opcional de emergencia (vea la imagen).
Cuando presione este interruptor, el haz de láser desaparecerá inmediatamente.
¡IMPORTANTE! le recomendamos conectar este switch de seguridad opcional!
EL LÁSER NO FUNCIONARÁ SI EL ENCLAVAMIENTO DE LA ENTRADA NO SE UTILIZA.
Temporal Solución: Instale el conector adicional en el láser (ver foto)
11. INTERRUPTOR DE ENCENDIDO/APAGADO ACTIVADO POR LLAVE: se utiliza
para encender/apagar la unidad. Utilice las llaves para asegurarse de que sólo un
operador experimentado sea capaz de encender el láser.
12. ENTRADA DMX: conector XLR macho de 3 pines utilizado para conectar los
cables DMX universales. Esta entrada recibe las instrucciones de un controlador
DMX.
13. ALIMENTACIÓN: Conector IEC con porta-fusible e interruptor incorporados.
Conecte aquí el cable de alimentación suministrado.
14. SALIDA DMX: Conector hembra XLR de 3 pines, utilizado para conectar el LÁSER con la siguiente
unidad de la cadena DMX.
ELEVACIÓN SOBRE CABEZA
• Importante: La instalación debe efectuarla solamente personal de servicio cualificado. Una
instalación no adecuada puede dar como resultado lesiones serias y/o daños a la propiedad. ¡La
elevación sobre cabeza requiere una experiencia extensa! Deben respetarse los límites de carga
de trabajo, deben utilizarse materiales de instalación certificados, el dispositivo instalado debe
inspeccionarse con regularidad por motivos de seguridad.
ESPAÑOL MANUAL DE INSTRUCCIONES
JB SYSTEMS® 5/13 SMOOTH SCAN-3 LASER
• Asegúrese de que el área que se encuentra bajo el lugar de instalación esté libre de personas no
autorizadas durante su elevación, descenso y reparación.
• Ubique el accesorio en un punto bien ventilado, lejos de materiales y/o líquidos inflamables. El accesorio
debe fijarse por lo menos a 50 cm de las paredes circundantes.
• El dispositivo debe instalarse fuera del alcance de las personas y fuera de las áreas donde haya paso de
personas o donde estas permanezcan sentadas.
• Antes de efectuar la elevación, asegúrese de que el área de instalación pueda sostener una carga puntual
mínima de 10 veces el peso del dispositivo.
• Cuando instale la unidad, utilice siempre un cable de elevación certificado que pueda sostener 12 veces
el peso del dispositivo. Esta segunda fijación de seguridad debe instalarse de forma que ninguna parte de
la instalación pueda caer más de 20 cm si la fijación principal falla.
• El dispositivo debe fijarse bien, ¡un montaje de libre oscilación es peligroso y no debe considerarse!
• No cubra ninguna abertura de ventilación ya que esto puede provocar sobrecalentamiento.
• El operador tiene que estar seguro de que las instalaciones relacionadas con la seguridad y con la técnica
de la máquina sean aprobadas por un experto antes de utilizarlas por primera vez. Las instalaciones
deben inspeccionarse anualmente por una persona con experiencia para asegurarse de que la seguridad
es óptima.
PRECAUCIÓN POR LESIÓN OCULAR: Siempre coloque el láser de una forma que
evite que la audiencia mire directamente a los haces de láser. La instalación debe
asegurar que el haz no estará dirigido a la audiencia.
CÓMO CONFIGURAR Y CONTROLAR LA UNIDAD
SENSIBILIDAD DE ENTRADA DE MÚSICA
La unidad trabaja al ritmo del tiempo cuando se utiliza en modo autónomo o maestro/esclavo
Para ajustar la sensibilidad de entrada, siga estos pasos:
• Pulse el botón FUNC hasta que en la pantalla aparezca S 0” …”S 9”
• Presione el botón ENTER para confirmar su selección.
• Utilice los botones ARRIBA y ABAJO para seleccionar un valor entre “S 0” (sensibilidad muy baja) y “S 9”
(sensibilidad alta).
• Una vez seleccionado el modo, presione el botón ENTER para guardarlo.
Puede utilizar la unidad de 5 formas:
1) MODO CONTROLADO POR MÚSICA:
El láser ejecuta una secuencia preprogramada al ritmo de la música. Seleccione este modo cuando sólo
utilice 1 láser (autónomo), o cuando el láser esté colocado como primera unidad (maestro) de una cadena
de varias unidades.
ESPAÑOL MANUAL DE INSTRUCCIONES
JB SYSTEMS® 6/13 SMOOTH SCAN-3 LASER
• Pulse el botón FUNC hasta que en la pantalla aparezca uno de los siguientes: Aut, Aup, 17C, 1C, Sla o
REM.
• Ahora utilice los botones ARRIBA y ABAJO para seleccionar:
o Sop (Espectáculo aleatorio activado por sonido, incluyendo patrón y efectos de rejilla)
o Sou (Espectáculos activados por sonido en colores RVA)
o So1 (Espectáculo activado por sonido en color rojo)
o So2 (Espectáculo activado por sonido en color verde)
o So3 (Espectáculo activado por sonido en color amarillo)
• Presione el botón ENTER para confirmar su selección.
Puede conectar varios LÁSER entre sí: simplemente ponga la primera unidad de la cadena en uno de los
modos de efectos activados por sonido, y todas las demás unidades en “modo Esclavo” (la pantalla
muestra “SLA”) para hacer que todas ellas funcionen perfectamente sincronizadas.
Nota: Si no se detecta música, la salida del láser se cerrará (se apagará).
2) MODO TOTALMENTE AUTOMÁTICO:
El láser ejecuta de forma automática un secuencia preprogramada. Seleccione este modo cuando sólo
utilice 1 láser (autónomo), o cuando el láser esté colocado como primera unidad (maestro) de una cadena
de varios LÁSER.
• Pulse el botón FUNC hasta que en la pantalla aparezca uno de los siguientes: Sop Aut, Aup, 17C, 1C,
Sla o REM.
• Ahora utilice los botones ARRIBA y ABAJO para seleccionar:
o Aut (Espectáculos automáticos en colores RVA)
o Au1 (Espectáculos automáticos en color rojo)
o Au2 (Espectáculos automáticos en color verde)
o Au3 (Espectáculos automáticos en color amarillo)
o Aup (Espectáculo automático aleatorio, incluyendo patrón y efectos de rejilla)
• Presione el botón ENTER para confirmar su selección.
El láser ejecuta de forma automática un secuencia preprogramada.
Puede conectar varios LÁSER SMOOTH SCAN 3 entre sí: simplemente punga la primera unidad de la
cadena en uno de los modos de efectos automáticos, y todas las demás unidades en “modo Esclavo” (la
pantalla muestra “SLA”) para hacer que todas ellas funcionen perfectamente sincronizadas.
3) MODO ESCLAVO:
El láser sigue las instrucciones dadas por el primer láser Smooth Scan 3 (maestro) de la cadena.
• Conecte la entrada DMX del láser, a la salida DMX del láser anterior de la cadena.
• Pulse el botón MENU, hasta que en la pantalla aparezca.
• Presione el botón ENTER para confirmar su selección.
Puede conectar varios LÁSER entre sí. Por favor, ponga la primera unidad de la cadena en “modo Música
o Automático”, y todas las demás unidades en “modo Esclavo” (la pantalla muestra “SLA”) para hacer que
todas ellas funcionen perfectamente sincronizadas.
4) MODO REMOTO POR IR:
El láser puede ser controlado por el mando a distancia de IR:
• Pulse el botón FUNC, hasta que en la pantalla aparezca: “REM”.
• Presione el botón ENTER para confirmar su selección.
Nota: En cualquier modo autónomo (excepto REM y SLA), pulse
Encender/Apagar durante 2 segundos para activar la función remota.
ESPECTÁCULO AUTOMÁTICO
ESPECTÁCULO CON MÚSICA
ESPAÑOL MANUAL DE INSTRUCCIONES
JB SYSTEMS® 7/13 SMOOTH SCAN-3 LASER
ENCENDER/APAGAR LÁSER
COLOR
PAUSAR EFECTO
CAMBIAR PATRÓN
SENSIBILIDAD AL SONIDO
PATRÓN FIJO (DEL 1 AL 48)
REPETIR PATRÓN
Detalles del mando a distancia:
Botón:
Función
Descripción
Encender/Apagar
En modo REM: encender/apagar el láser.
En cualquier otro modo autónomo excepto ESCLAVO:
pulsar 2 segundos para activar el modo REM.
AUTO
Espectáculo de ejecución automática.
-MÚSICA
Espectáculo activado por sonido, el azul parpadea
cuando se detecta sonido.
Sound Sensitivity (Sensibilidad
al sonido)
En modo activado por sonido, pulsar Música + B + 1 a 9
para cambiar el ajuste de sensibilidad.
CAMBIO DE
COLOR
Cambiar el color de rojo a verde o a rojo y verde
CAMBIAR
PATRÓN
Mostrar y cambiar patrones
PATRÓN FIJO
Puede seleccionar un patrón entre el 1 y el 48
REPETIR
PATRÓN
Repetición cíclica del último patrón y el actual
5) MODO DMX512:
El láser se puede controlar por un controlador DMX estándar, de 2 modos DMX distintos:
• MODO 1 CANAL: ¡para una configuración y uso extremadamente sencillos! (la pantalla muestra
“1Ch”)
• MODO 17 CANALES: para un control total de todas las posibilidades. (la pantalla muestra “17c”)
• Conecte la entrada DMX del láser a la salida DMX de la unidad anterior de la cadena, o directamente a
la salida DMX de su controlador.
• Pulse el botón FUNC, hasta que en la pantalla aparezca: “1C” o “17C”.
• Pulse los botones UP/DOWN para seleccionar el modo DMX. (1Ch o 17ch)
• Presione el botón ENTER para confirmar su selección.
• Pulse el botón FUNC: el número de 3 dígitos de la pantalla comenzará a parpadear.
• Seleccione la dirección DMX.
• Presione el botón ENTER para confirmar su selección.
Nota: cuando la unidad está en modo DMX y no se detecta señal DMX, la pantalla parpadea.
ESPAÑOL MANUAL DE INSTRUCCIONES
JB SYSTEMS® 8/13 SMOOTH SCAN-3 LASER
Información adicional acerca de DMX512:
El protocolo DMX es una señal de alta velocidad ampliamente utilizada para
controlar equipamiento de iluminación inteligente. Debe encadenar en “cadena
daisy” su controlador DMX y todos los efectos luminosos conectados, con un cable
balanceado XLR M/H de buena calidad. Para evitar un comportamiento extraño de
los efectos de luces debido a interferencias, debe utilizar un terminador de 90Ω a
120Ω al final de la cadena. Nunca utilice cables repartidores Y, ¡esto simplemente no funcionará!
Cada efecto de la cadena necesita tener su propia dirección de inicio, para que sepa qué comandos del
controlador son los que debe decodificar.
1 CANAL DMX-CONFIGURACIÓN DEL LÁSER:
Posición
Valor
DMX
Función
Observaciones
8
240-255
SOU
Espectáculo activado por sonido en
colores RVA)
7
210-239
So2
Espectáculo activado por sonido en
color VERDE)
6
180-209
So1
Espectáculo activado por sonido en
color ROJO)
5
150-179
Aut
Espectáculo automático en colores
RVA 4 120-149
Au2
Espectáculo automático en color
VERDE
3
090-119
Au1
Espectáculo automático en color
ROJO
2
060-089
SOP
Espectáculo activado por sonido con
patrón de efectos
1
030-059
AUP
Espectáculo automático con patrón
de efectos
0
000-029
EN ESPERA
Salida del láser apagada
17 CANAL DMX-CONFIGURACIÓN DEL LÁSER:
OBSERVACIÓN IMPORTANTE: El DMX de 1 canal se usa para establecer los diferentes modos de
funcionamiento del láser.
• Para utilizar el láser en modo de 17 canales completo, el canal 1 debe estar establecido en el valor
221 o superior.
• Dependiendo de los valores DMX del canal 1, pueden aplicarse diferentes modos:
Canal
Valor
DMX
Función
CH1
Modo
000-020
Láser APAGADO
021-040
AUT
041-060
AU1
061-080
AU2
081-100
AU3
101-120
SOU
ESPAÑOL MANUAL DE INSTRUCCIONES
JB SYSTEMS® 9/13 SMOOTH SCAN-3 LASER
121-140
SO1
141–160
SO2
161-180
SO3
181-200
AUP
201-220
SOP
221-255
MODO DMX:
CH2
Grupo
000-051
Patrones de 1 Grupo
052-103
Patrones de 2 Grupos
104-155
Patrones de 3 Grupos
156-207
Patrones de 4 Grupos
208-255
Patrones de 5 Grupos
ESPAÑOL MANUAL DE INSTRUCCIONES
JB SYSTEMS® 10/13 SMOOTH SCAN-3 LASER
CH3 Patrón
000-255
Cada 16 por 1 grupo, 64 patrones en total.
CN4
Color
000-015
Original (rojo, verde, amarillo)
016-031
Rojo
032-047
Verde
048-063
Amarillo
064-111
Color Rotando
112-159
Color Saltando
160-207
Color Moviéndose
208-255
Estroboscópico
CH5
Cortes
000
Patrón completo sin cortes
001-127
Patrón fijo con cortes 0%~99%
128-255
Velocidad de los cortes
CH6
Zoom
000-127
100%
128-169
Acercar
170-209
Alejar
210-255
Zoom Alternante
CH7 velocidad del zoom
000-255
Rápido a lento
CH8
Rotación del eje X
000-127
0
128-191
En sentido de las agujas del reloj
192-255
En sentido contrario a las agujas del reloj
CH9 velocidad de rotación
000-255
Rápido a lento
CH10
Rotación del eje Y
000-127
0
128-191
En sentido de las agujas del reloj
192-255
En sentido contrario a las agujas del reloj
CH11 velocidad de rotación
000-255
Rápido a lento
CH12
rotación del eje Z
000-127
0
128-191
En sentido de las agujas del reloj
192-255
En sentido contrario a las agujas del reloj
CH13 velocidad de rotación
000-255
Rápido a lento
CH14
movimiento del eje X
000-127
0
128-191
En sentido de las agujas del reloj
192-255
En sentido contrario a las agujas del reloj
CH15 velocidad del movimiento
000-255
Rápido a lento
CH16
movimiento del eje Y
000-127
0
128-191
En sentido de las agujas del reloj
192-255
En sentido contrario a las agujas del reloj
CH17 velocidad del movimiento
000-255
Rápido a lento
ESPAÑOL MANUAL DE INSTRUCCIONES
JB SYSTEMS® 11/13 SMOOTH SCAN-3 LASER
Ajustes de Patrón:
• Pulse el botón FUNC, hasta que en la pantalla aparezca
• Pulse arriba y abajo hasta que el láser muestre la flecha del eje Y en la parte superior y la flecha del eje
X en la derecha.
• Después pulse “Enter” para confirmar la selección.
ESPAÑOL MANUAL DE INSTRUCCIONES
JB SYSTEMS® 12/13 SMOOTH SCAN-3 LASER
Lista de Patrones
ESPAÑOL MANUAL DE INSTRUCCIONES
JB SYSTEMS® 13/13 SMOOTH SCAN-3 LASER
MANTENIMIENTO
• Asegúrese de que el área que se encuentra bajo el lugar de instalación esté libre de personas no
autorizadas durante el mantenimiento.
• Apague la unidad, desenchufe el cable de alimentación y espere hasta que se enfríe.
Durante la inspección deben revisarse los puntos siguientes:
• Todos los tornillos utilizados para la instalación del dispositivo y cualquiera de sus componentes deben
estar bien apretados y no pueden estar corroídos.
• Los alojamientos, fijaciones y puntos de instalación (techo, tensores, suspensiones) deben estar
totalmente libres de cualquier deformación.
• Cuando una lente óptica está visiblemente dañada debido a grietas o arañazos profundos, debe
sustituirse.
• Los cables de alimentación deben estar en condiciones impecables y deben sustituirse inmediatamente
incluso si se detecta un problema pequeño.
• Para proteger el dispositivo contra el sobrecalentamiento, los ventiladores de enfriamiento (si hay alguno)
y las aberturas de ventilación deben limpiarse mensualmente.
• El interior del dispositivo debe limpiarse anualmente utilizando una aspiradora o un chorro de aire.
• La limpieza de las lentes ópticas y/o espejos internos y externos debe efectuarse periódicamente para
optimizar la salida de la luz. La frecuencia de la limpieza depende del ambiente en el cual opere el
accesorio: los ambientes húmedos, con humo, o particularmente sucios, pueden causar una mayor
acumulación de suciedad en los elementos ópticos de la unidad.
• Límpielo con un paño suave utilizando productos normales para la limpieza del vidrio.
• Siempre seque cuidadosamente las piezas.
• Limpie la óptica externa al menos una vez cada 30 días.
• Limpie la óptica interna al menos cada 90 días.
Atención: ¡Recomendamos enfáticamente que la limpieza se lleve a cabo por personal cualificado!
ESPECIFICACIONES
Alimentación: CA 100~240V, 50/60Hz
Fusible: 250V 1A retardado (cristal 20mm)
Consumo total de energía: 13W
Control por Sonido: Micrófono interno
Conexiones DMX: XLR 3 pines macho / hembra
Conexiones DMX: 1 o 17 canales
Dirección de inicio DMX: 001 → 512
Potencia de láser: 50mW verde CW láser (λ = 515nm)
100mW Rojo CW láser (λ = 650nm)
Clase de radiación Láser: 3B
Diámetro del haz en la apertura: <5mm
Divergencia (cada haz) <2 mrad
Divergencia (salida total) <90°
Velocidad de escáner: 15kHz
Temperatura de funcionamiento: 10°C a 40°C
Estándar de Seguridad Láser: EN/IEC 60825-1:2014

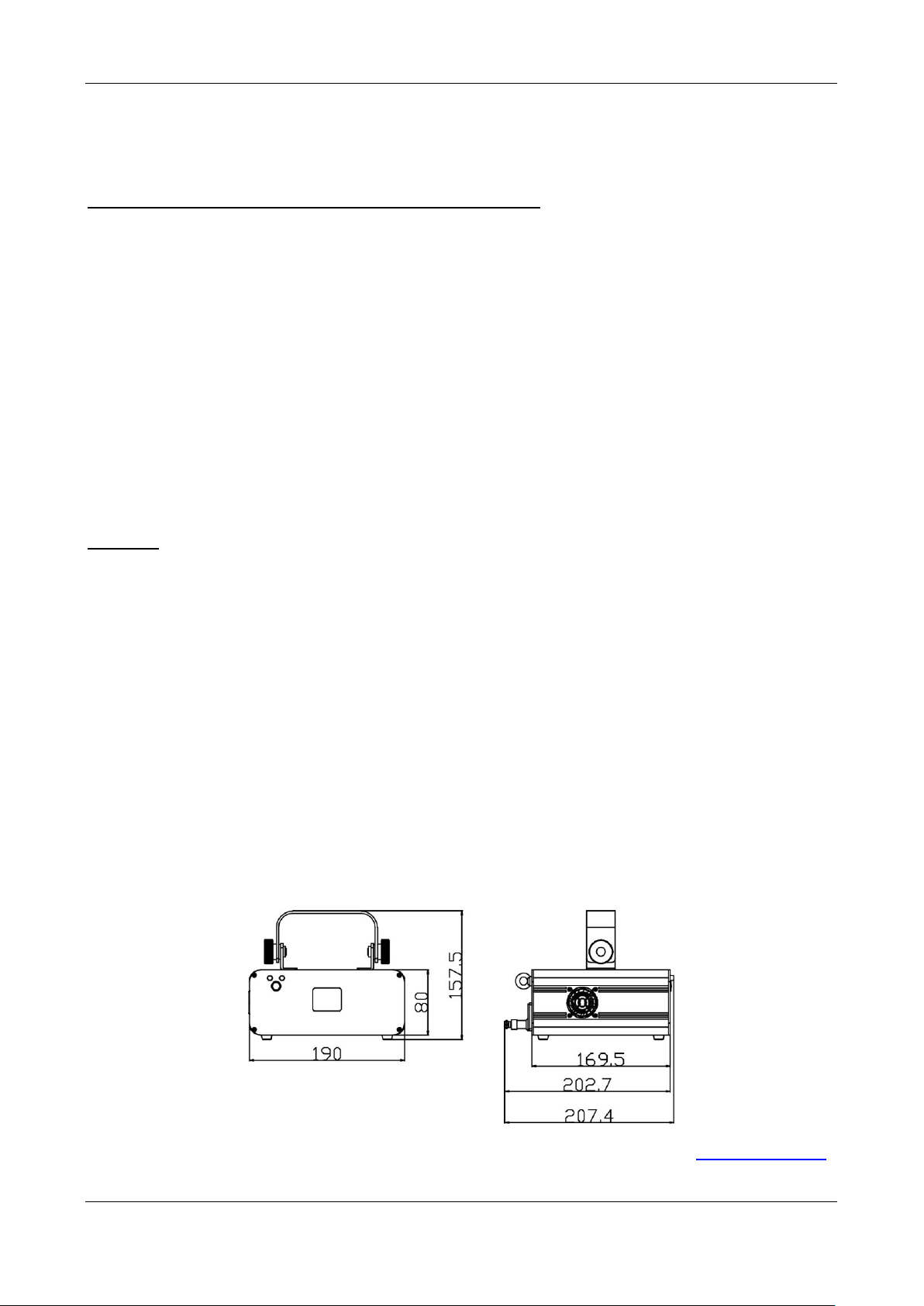

Tamaño: vea la siguiente imagen
Peso: 1.35kg
Esta información está sujeta a cambios sin notificación previa.
Puede descargar la versión más reciente de este manual de usuario en nuestro sitio Web: www.jb-systems.eu
Loading...
