JB Systems PRO 16X User Manual

User’s Guide

Mode d’emploi

Gebruiksaanwijzing

Bedienungsanleitung

Manual de instrucciones

Manual do utilizador

PRO 16X

Pro 16X 2

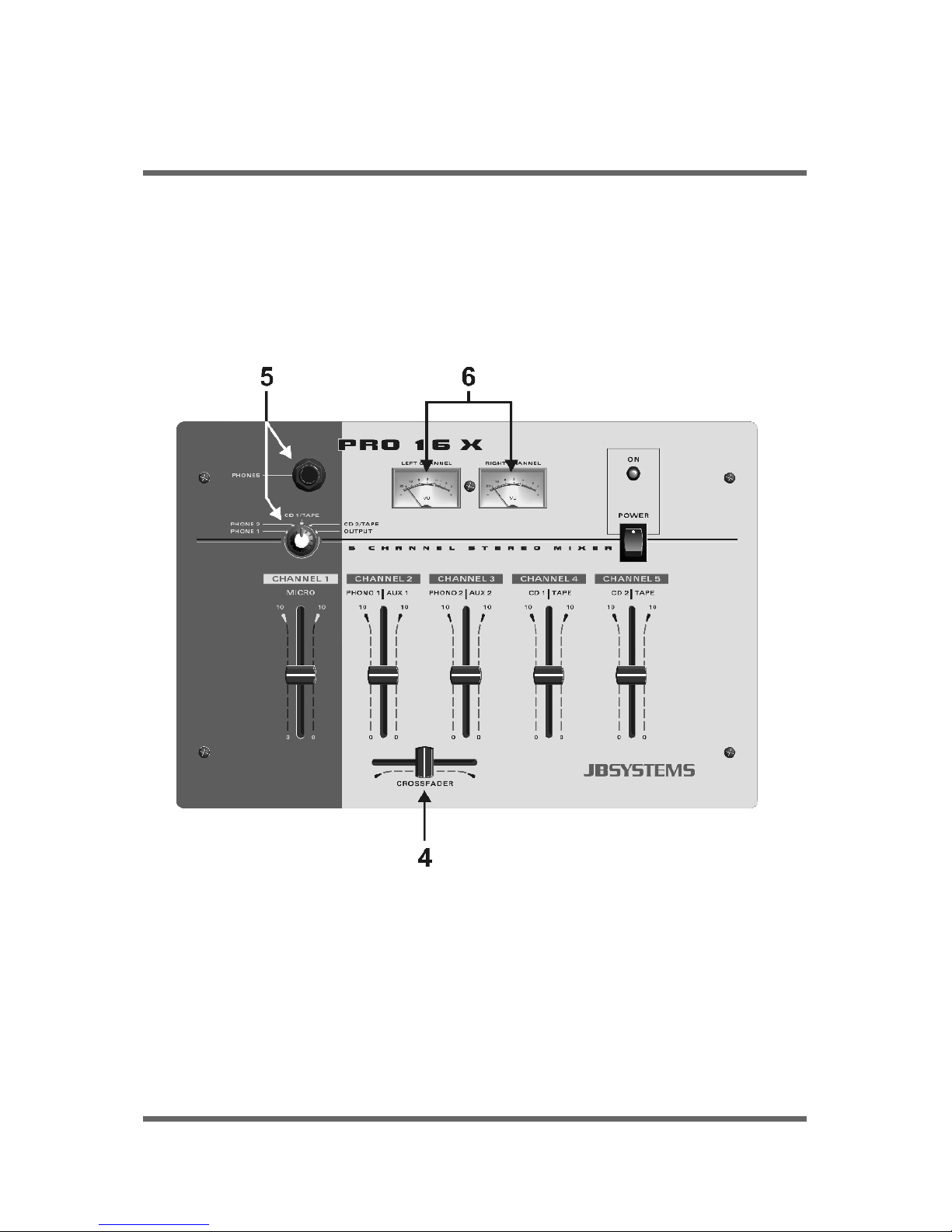

FRONT PANEL

ENGLISH

Pro 16X 3

This stereo mixer is composed of high quality pre-amplifiers. It is
designed for applications such as club mixing or recording.

FUNCTIONS

1. Micro
Asymmetric microphone connector (CH1).

2. Phono/Aux

2 phono or line inputs, selectable on the rear panel of the
mixer (CH2 and CH3).

3. CD/Tape
2 line inputs (CH4 and CH5).

4. Crossfader

When you put the fader from channel 2 and 3 wide open, you
can mix both channels with the crossfader.

5. Phones

Allows you to select the signal that you want to hear in your
headphones.

6. VU meters

They show you the output level of the mixer. Try to respect the
‘0 dB’ level by adjusting the faders.

REAR PANEL

Make sure all faders are at ‘zero’ and all devices are off before
making any connection.

IMPORTANT: Always switch on your audio input sources such as
turntables or CD players first, then your mixer, and finally any
amplifiers. When turning the power off, always reverse this
operation by turning off amplifiers first, then your mixer and then
your input devices.

CONNECTIONS

Input Sensitivity

Mic ..................................... 0,5 mV/50K Ohm

Phono ................................ 3mV/50K Ohm

Tape .................................. 150 mV/100K Ohm

Tuner ................................. 150mV/100K Ohm

Output level

Master ................................ 0,22 V/600 Ohm (max. 5V/600 Ohm))

THD ................................... 0.1 % (rated output)

Frequency Response ........... 20Hz - 20KHz, ± 1dB (RIAA ± 2dB)

S/N Ratio

Mic ..................................... 60 dB

Phono ................................ 60 dB

Tape .................................. 75 dB

Tuner ................................. 75 dB

Phones Output .................... 8 Ohm Load (max. 100mV)

Dimensions (LxWxH) ........... 317 x 210 x 70 mm

SPECIFICATIONS

Pro 16X 4

Pro 16X 5

PANEL FRONTAL

FRANÇAIS

Pro 16X 6

Votre table de mixage est composée de préamplis de haute qualité.
Cette appareil est conçue pour le mixage de sources sonores, l’idéal
pour les Deejays ou l’enrégistrement.

FONCTIONS

1. Micro
Connection asymétrique (CH1).

2. Phono/Aux

2 entrées, commutable entre un niveau ’phono’ et ’line’ (voir
face arrière de la table de mixage) (CH2 et CH3).

3. CD/Tape
2 entrées niveau line (CH4 et CH5).

4. Crossfader

Si vous ouvrez les curseurs des canaux 2 et 3, vous pouvez
mixer ces canaux avec le crossfader.

5. Pré-écoute

Avec le sélecteur vous pouvez choisir le canal que vous voulez
écouter dans votre casque.

6. VU mètres

Indique le niveau de sortie. Il est conseillé de positioner le
curseur toujours d’une telle façon que vous respectez le niveau
‘0 dB’.

PANEL ARRIERE
