JB Systems PPA-121 Operation Manual

ENGLISH OPERATION MANUAL

OPERATION MANUAL

Thank you for buying this JB Systems® product. To take full advantage of all possibilities, please read these
operating instructions very carefully.

FEATURES

This unit is radio-interference suppressed. This appliance meets the requirements of the current European
and national guidelines. Conformity has been established and the relevant statements and documents have
been deposited by the manufacturer.

 A powerful portable PA-speaker with internal MP3-player (also plays WMA) + FM-radio combination
 The MP3-player accepts both USB-sticks and SD-HC memory cards up to 32GB
 The FM-radio has an internal antenna (no broken antennas) and automatic station preset programming
 Powerful 250Wrms amplifier (500W music)
 In addition to the internal player, you can also connect:

 2 MIC inputs (bal + unbalanced)

 1 LINE input (bal + unbalanced)
 LINE OUT (balanced) to connect extra speakers
 Treble / bass tone controls
 Heavy duty Polypropylene cabinet housing
 Built-in heavy duty carrying handle
 Built-in 35mm stand adapter
 Built-in Rigging points
 High power 12” Woofer
 High power 1.35” Compression Driver

BEFORE USE

 Before you start using this unit, please check if there’s no transportation damage. Should there be any, do

not use the device and consult your dealer first.

 Important: This device left our factory in perfect condition and well packaged. It is absolutely necessary

for the user to strictly follow the safety instructions and warnings in this user manual. Any damage caused
by mishandling is not subject to warranty. The dealer will not accept responsibility for any resulting
defects or problems caused by disregarding this user manual.

 Keep this booklet in a safe place for future consultation. If you sell the fixture, be sure to add this user

manual.

 To protect the environment, please try to recycle the packing material as much as possible.

Check the contents:

Check that the carton contains the following items:

 User manual
 PPA-121
 IR remote

JB SYSTEMS® 1/25 PPA-121

ENGLISH OPERATION MANUAL

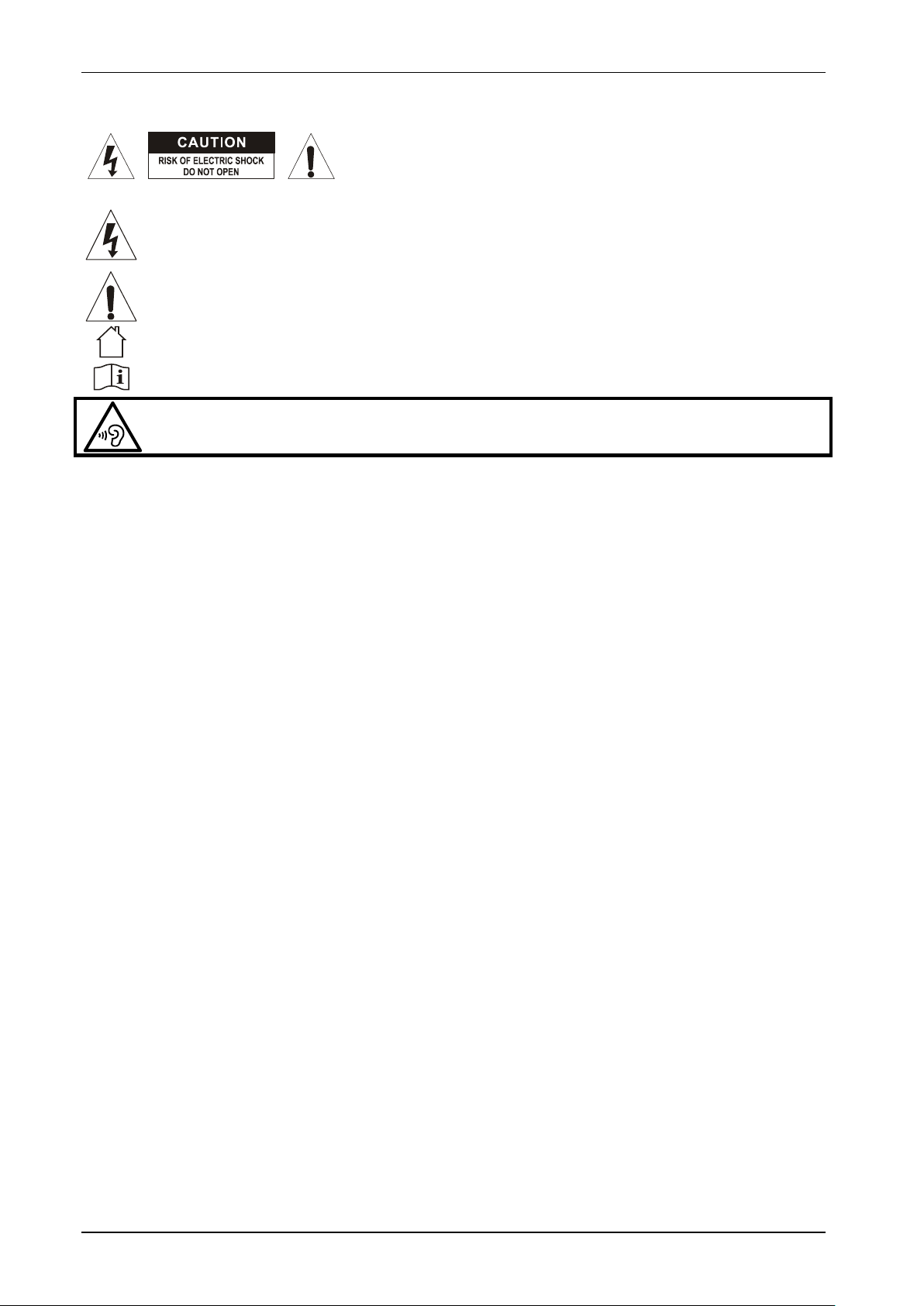

CAUTION: To reduce the risk of electric shock, do not open. No
user-serviceable parts inside. Refer servicing to qualified service
personnel only.

The lightning flash with arrowhead symbol within the equilateral triangle is intended to alert the
use or the presence of un-insulated “dangerous voltage” within the product’s enclosure that may
be of sufficient magnitude to constitute a risk of electric shock.

The exclamation point within the equilateral triangle is intended to alert the user to the presence
of important operation and maintenance (servicing) instructions in the literature accompanying
this appliance.

This symbol means: indoor use only

This symbol means: Read instructions

This speaker can easily reproduce sound pressure levels (SPL) sufficient enough to
cause severe and permanent hearing damage. Always protect your ears when you are
exposed for a longer period to SPL in excess of 85dB!

SAFETY INSTRUCTIONS:

 Even if the speaker cabinet is made of water resistant material, the woofer and tweeter are not protected

against humid and rain. Therefore this speaker is intended for indoor use only, use of this product
outdoors, in humid conditions, voids all warranties.

 Always mount this speaker in safe and stable matter.
 Take special care when the cabinets are suspended. This is potentially dangerous and should only be

carried out by technicians who have knowledge of the techniques and regulations of rigging speakers!

 To prevent fire or shock hazard, do not expose this appliance to rain or moisture.
 To avoid condensation to be formed inside, allow the unit to adapt to the surrounding temperatures when

bringing it into a warm room after transport. Condense sometimes prevents the unit from working at full
performance or may even cause damages.

 Don’t place metal objects or spill liquid inside the unit. No objects filled with liquids, such as vases, shall

be placed on this appliance. Electric shock or malfunction may result. If a foreign object enters the unit,
immediately disconnect the mains power.

 No naked flame sources, such as lighted candles, should be placed on the appliance.
 Don’t cover any ventilation openings as this may result in overheating.
 Prevent use in dusty environments and clean the unit regularly.
 Keep the unit away from children.
 Inexperienced persons should not operate this device.
 Maximum save ambient temperature is 40°C. Don’t use this unit at higher ambient temperatures.
 Always unplug the unit when it is not used for a longer time or before you start servicing.
 The electrical installation should be carried out by qualified personal only, according to the regulations for

electrical and mechanical safety in your country.

 Check that the available voltage is not higher than the one stated on the rear panel of the unit.
 The socket inlet shall remain operable for disconnection from the mains.
 The power cord should always be in perfect condition. Switch the unit immediately off when the power

cord is squashed or damaged. It must be replaced by the manufacturer, its service agent or similarly
qualified persons in order to avoid a hazard.

 Never let the power-cord come into contact with other cables!
 When the power switch is in OFF position, this unit is not completely disconnected from the mains!
 This appliance must be earthed to in order comply with safety regulations.
 In order to prevent electric shock, do not open. There are no user serviceable parts inside.
 Never repair a fuse or bypass the fuse holder. Always replace a damaged fuse with a fuse of the same

type and electrical specifications!

 In the event of serious operating problems, stop using the appliance and contact your dealer immediately.
 Please use the original packing when the device is to be transported.
 Due to safety reasons it is prohibited to make unauthorized modifications to the unit.

JB SYSTEMS® 2/25 PPA-121

ENGLISH OPERATION MANUAL

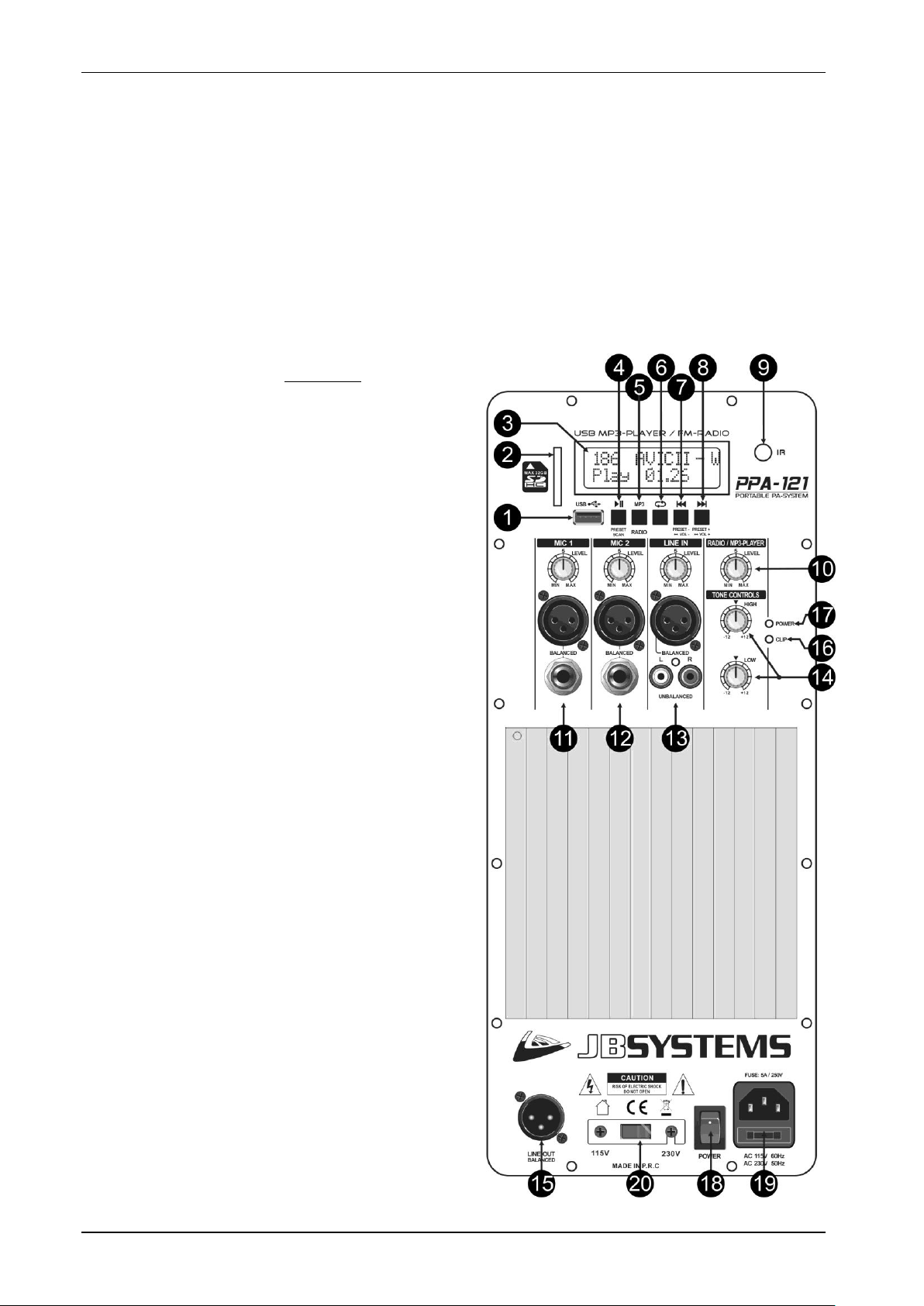

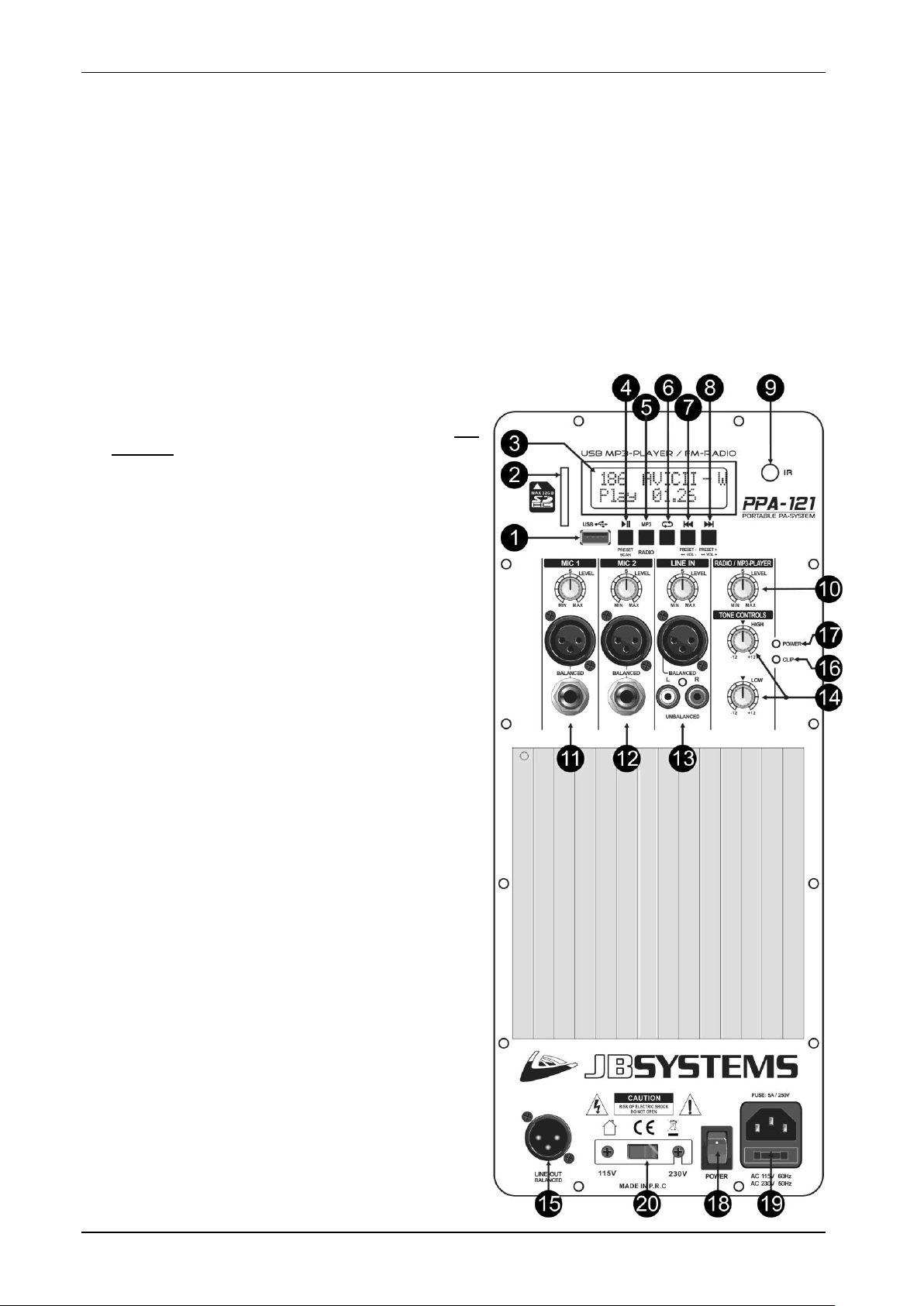

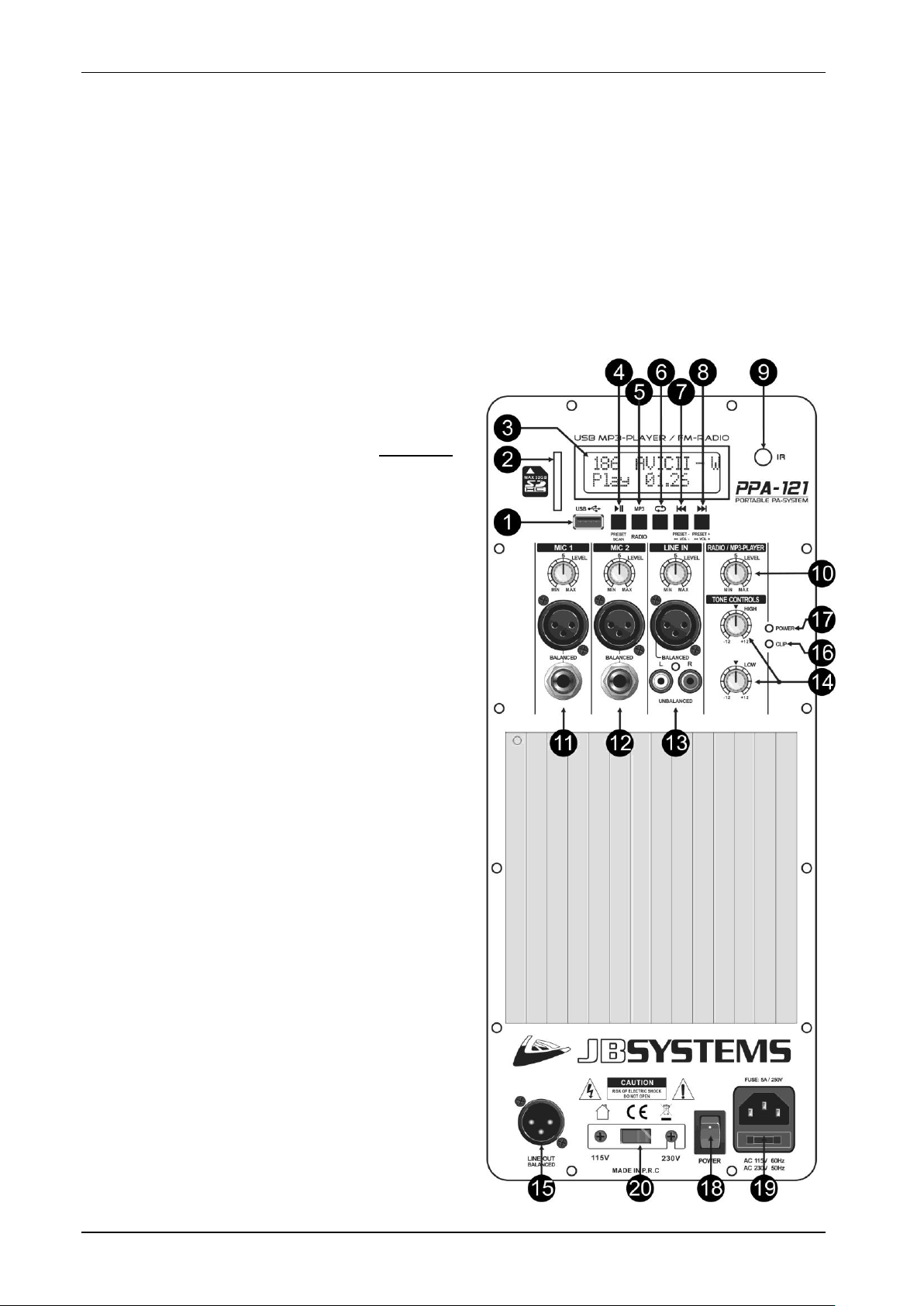

FUNCTIONS

1. USB-input: here you can connect a USB-stick. As soon as the memory device is inserted, the display
shows “-- USB --”, followed by the total number of songs detected.

Important note: the USB-memory should be formatted in FAT16 or FAT32. If a new USB-stick is not
detected, please format it first using a Windows PC.

2. SD-CARD input: here you can insert an SD or SDHC-card. Insert the card gently with the upper side
(printed side) facing to the left. As soon as the memory device is inserted, the display shows “-- SD --”,
followed by the total number of songs detected.

Important note: the SD-card should be formatted in FAT16 or FAT32. If a new SD-card is not detected,
please format it first using a Windows PC.

3. LCD DISPLAY: shows valuable information about the played music or radio stations.

4. PLAY/PAUSE button:

Player operation:

 Press shortly: to start/pause the current

audio track.

 Press longer: to enter folder select, use

buttons (7) and (8) to browse the folders.

Radio mode:

 Press shortly: tuner scans the FM-band and

programs the FM-preset stations
automatically.

5. SOURCE button: press this button to toggle
between MP3-player and FM-tuner (radio).

6. RANDOM button: press this button to choose one
of the different random modes:

 REPEAT ONE: repeat the current track.
 REPEAT FOLDER: repeat current folder.
 REPEAT ALL: repeat all tracks on the USB-

memory. This is the “standard” playback mode.

 REPEAT RANDOM: play all tracks in random

order.

7. PREVIOUS TRACK button:

Player operation:

 Press shortly:

 Normal playback: select previous track.
 Folder select: (see: 4): select previous

folder.

 Press longer: reduce the volume of player.

Standard the volume is set to maximum: we
advice to keep it at maximum and use the
rotary knob (10) to change the volume.

Radio mode:

 Press shortly: select the previous preset.
 Press longer: reduce the volume of player.

Standard the volume is set to maximum: we
advice to keep it at maximum and use the
rotary knob (10) to change the volume.

8. NEXT TRACK button:

Player operation:

 Press shortly:

 Normal playback: select next track.
 Folder select: (see: 4): select next folder.

 Press longer: increase the volume of player.

Standard the volume is set to maximum: we
advice to keep it at maximum and use the
rotary knob (10) to change the volume.

Radio mode:

 Press shortly: select the next preset.
 Press longer: increase the volume of player.

Standard the volume is set to maximum: we

JB SYSTEMS® 3/25 PPA-121

ENGLISH OPERATION MANUAL

advice to keep it at maximum and use the rotary knob (10) to change the volume.

9. IR-RECEIVER: receives IR-signals from the remote control.

Important note for numbers 10+11+12+13: To prevent damage to the speakers of your speaker cabinet,

please set all input levels always to zero before you switch the device on or connect a microphone / audio
source. After this you can turn the level up to the desired level.

10. RADIO/MP3-PLAYER VOLUME: used to adjust the volume of the internal player.

11. MIC 1 INPUT + VOLUME: This input accepts both balanced and unbalanced microphones. You can

use both ¼”jack and male 3pin-XLR connectors. First always set the volume knob to zero, after that
turn it slowly up to the desired level.

12. MIC 2 INPUT + VOLUME: same functionality as MIC 1, see: (11).

13. LINE INPUT + VOLUME: This input accepts both balanced (3pin-XLR) and unbalanced (RCA, cinch)

line level audio signals like for example: CD-player, tuner, MP3-player, ... First always set the volume
knob to zero, after that turn it slowly up to the desired level.

14. TONE CONTROLS: Used to adjust the treble and bass of the master signal.

15. LINE OUTPUT: This balanced output (3pin-XLR) makes it possible to connect several speaker cabinets
together, the line output is NOT influenced by the settings of the tone controls (14).

16. CLIP LED: is lit when the amplifier is clipping (close to distortion). You are working on the limits of the
amplifier, please turn the volume a little down.

17. POWER LED: indicates that the amplifier is switched on.

18. POWER SWITCH: Used to switch the internal amplifier on/off. The Power led (17) is lit while the
cabinet is switched on.

19. MAINS INPUT: Mains input with IEC socket and integrated fuse holder, connect the supplied mains

cable here.

20. VOLTAGE SELECTOR: used to select the mains input voltage, 115Vac or 230Vac. Check this switch
BEFORE you connect the unit to the mains.

RIGGING

 Important: The installation must be carried out by qualified service personal only. Improper

installation can result in serious injuries and/or damage to property. Overhead rigging requires
extensive experience! Working load limits should be respected, certified installation materials
should be used, the installed device should be inspected regularly for safety.

 Make sure the area below the installation place is free from unwanted persons during rigging, de-rigging

and servicing.

 The cabinet should be installed out of reach of people and outside areas where persons may walk by or

be seated.

 Before rigging make sure that the installation area can hold a minimum point load of 10times the

cabinet’s weight.

 Always use a certified safety cable that can hold 12 times the weight of the cabinet while installing the

unit. This secondary safety attachment should be installed in a way that no part of the installation can
drop more than 20cm if the main attachment fails.

 The cabinet should be well fixed; a free-swinging mounting is dangerous and may not be considered!
 The operator has to make sure that the safety-relating and machine-technical installations are approved

by an expert before using them for the first time. The installations should be inspected every year by a
skilled person to be sure that safety is still optimal.

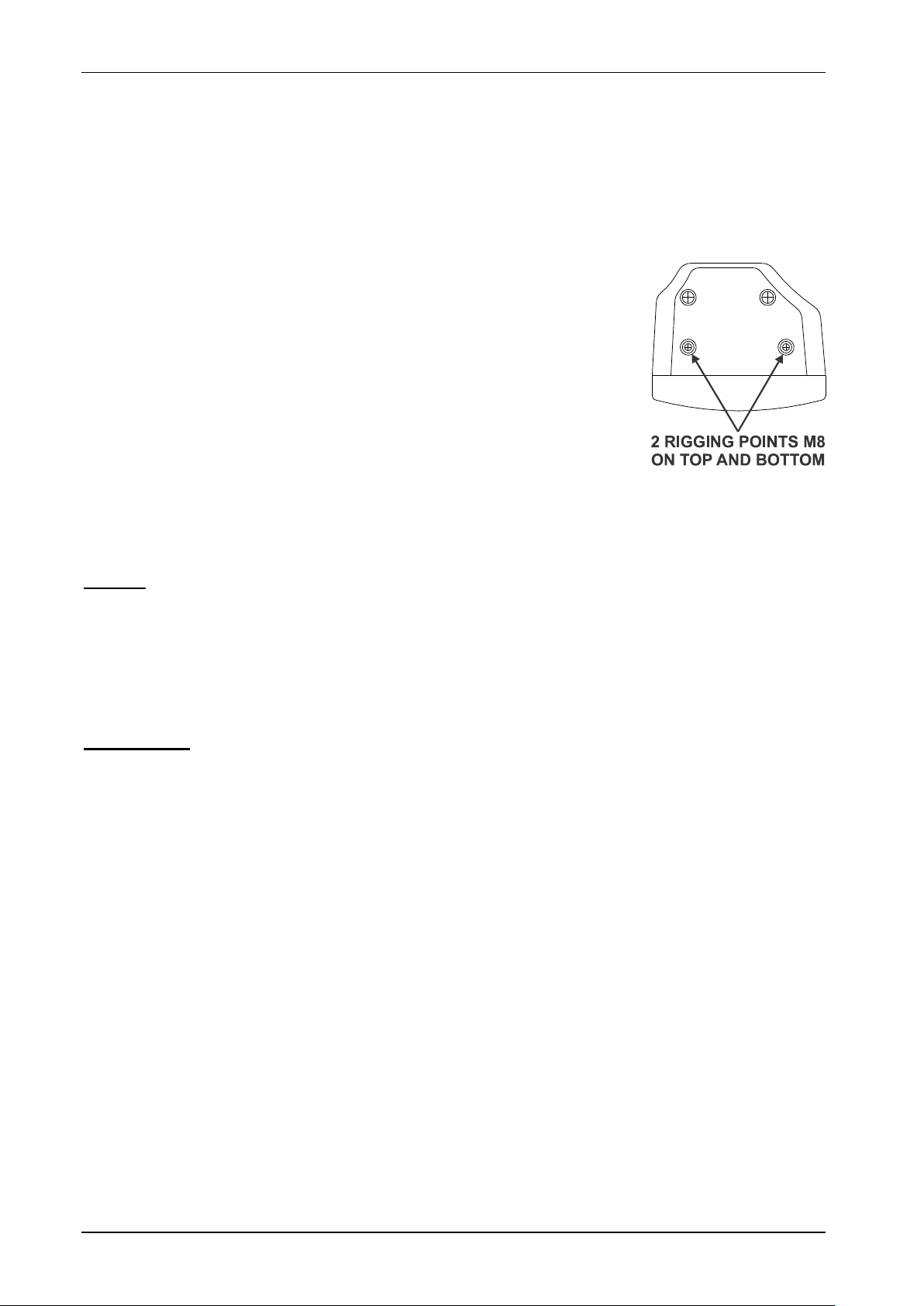

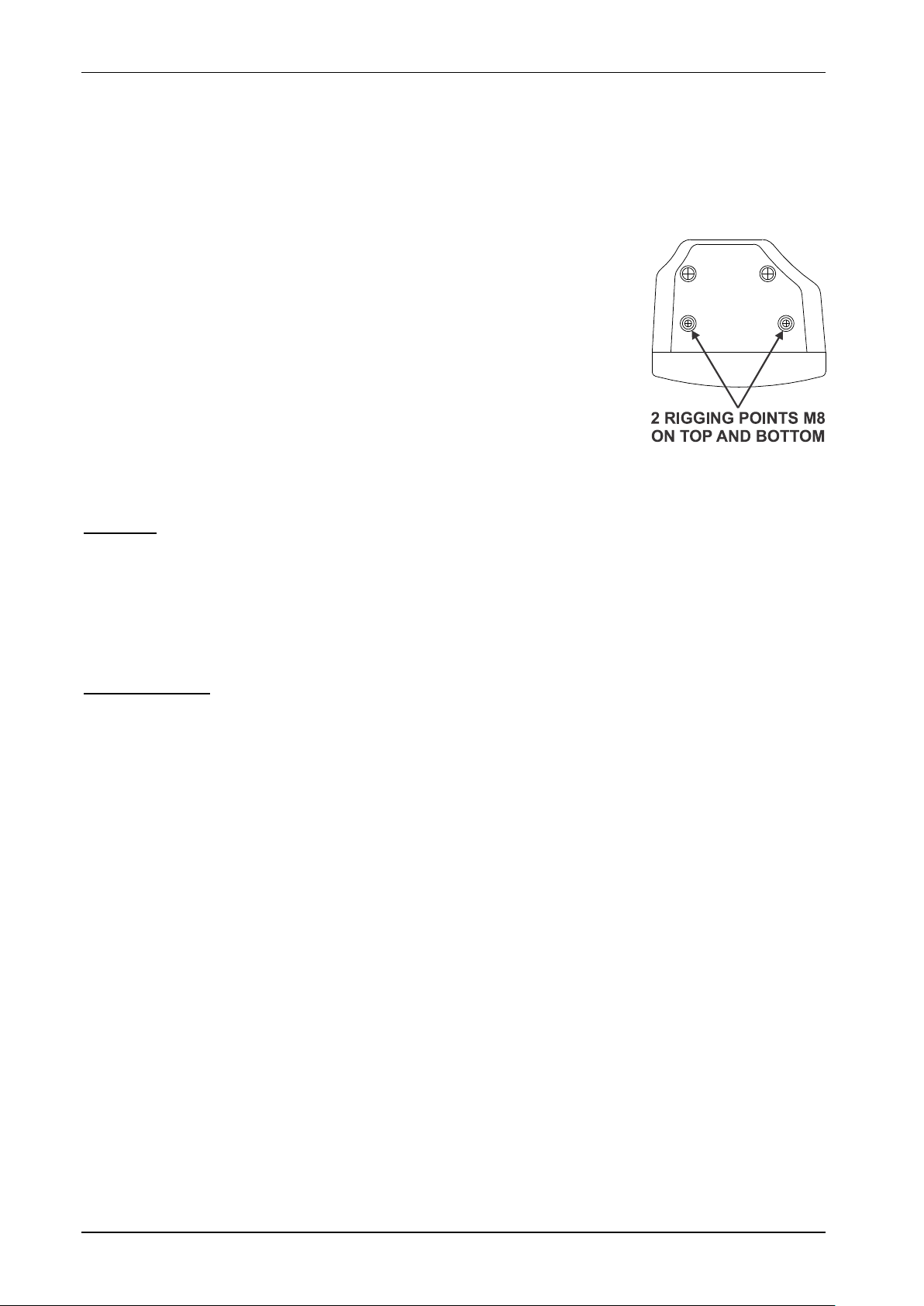

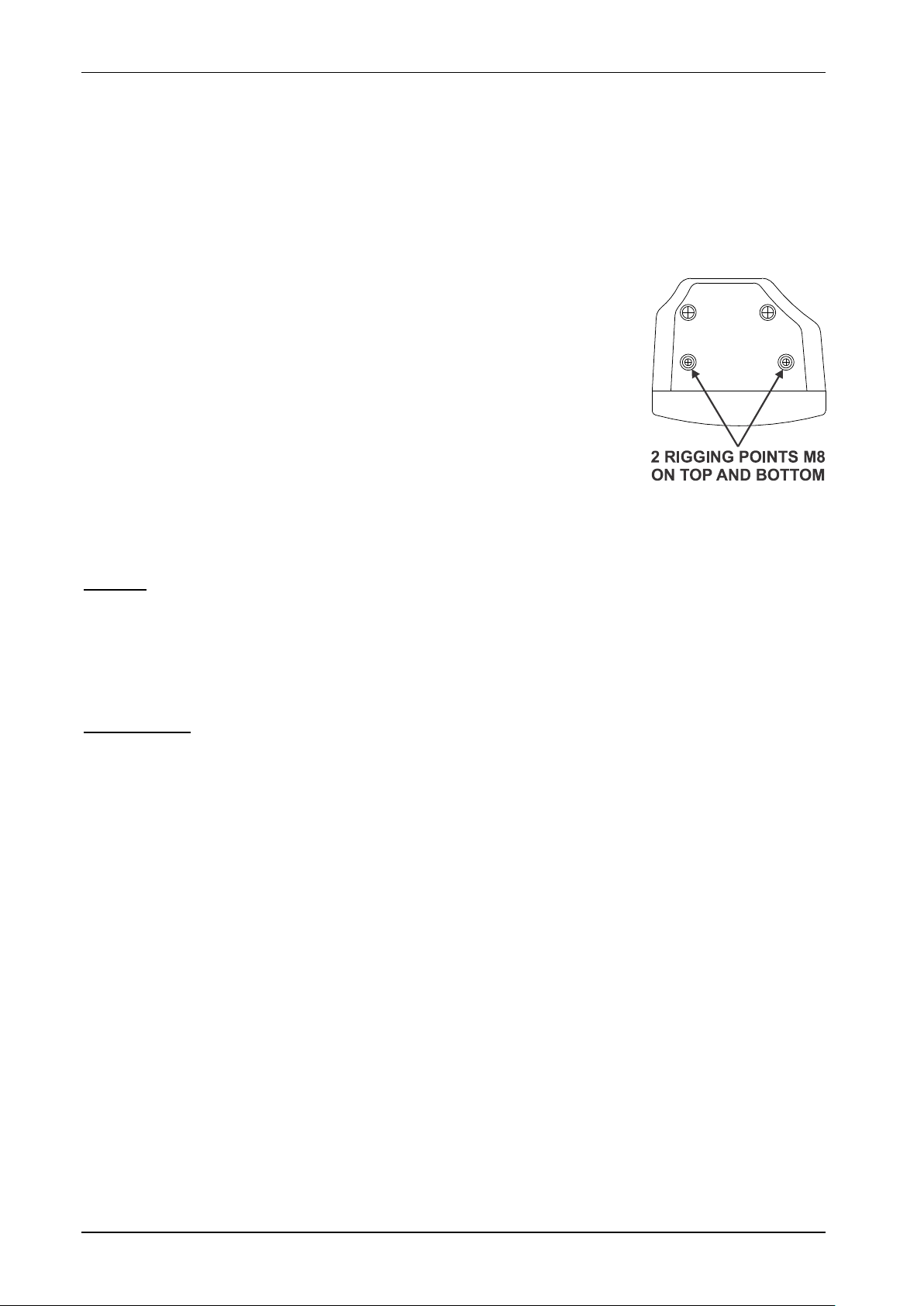

 The cabinet has 4 rigging points using M8 inserts. These can be used to

suspend (fly) the cabinet in the air. For this purpose you can use heavy duty
eyebolts with metric M8 thread. In most cases 2 cables will be attached to the
top and one is used to pull up the back.

 Anyway always take special care when the cabinets are suspended. This is

potentially dangerous and should only be carried out by technicians who have
perfect knowledge of the techniques and regulations of rigging speakers!

JB SYSTEMS® 4/25 PPA-121

ENGLISH OPERATION MANUAL

SPECIFICATIONS

PLAYER
USB-memory: <32GB – formatted FAT16 / FAT32
SD-card: SD + SDHC <32GB – formatted FAT16 / FAT32
Accepted audio files: WMA, MP3 (different sample rates, up to 320kbps)
FM Radio freq range: 87,5 to 108MHz
FM Radio tuning steps: 0,1MHz
IR-Remote replacement battery: CR2025 3V battery (included)

AMPLIFIER
Amplifier Power 250Wrms
Freq. Resp. (+/-3dB) 45 – 20.000Hz
THD (1kHz / 1W) 0,12%
Input Sensitivity line 1V
Input Sensitivity micro 15mV
Input impedance 20kohm
S/R ratio (mic off) >85dB
EQ low +/-12dB @ 100Hz
EQ high +/-12dB @ 10kHz
Cooling natural air cooling
Microphone input Bal/unbal XLR/Jack
Line input Bal/unbal XLR 3pin
Line output Bal/unbal XLR 3pin
Fuse (5x20mm) F5A / 250V
Power supply 115Vac/60Hz 230Vac/50Hz
Dimensions HxWxD 580 x 372 x 315 mm
Weight 15 kg

Every information is subject to change without prior notice

You can download the latest version of this user manual on our website: www.jb-systems.eu

JB SYSTEMS® 5/25 PPA-121

FRANÇAIS GUIDE D'UTILISATION

GUIDE D'UTILISATION

Nous vous remercions d'avoir acheté ce produit JB Systems
instructions d'utilisation pour tirer profit de toutes les possibilités du produit.

®

. Lisez attentivement les présentes

CARACTÉRISTIQUES

Cet appareil ne produit pas d'interférences radio. Cet appareil répond aux exigences des directives
européennes et nationales en vigueur. La conformité a été établie et les déclarations et documents
correspondants ont été déposés par le fabricant.

 Une puissante enceinte professionnelle portable munie d'un lecteur MP3 (reproduit aussi le format

WMA) + une radio FM combinée

 Le lecteur MP3 prend en charge les clés de mémoire USB et les carte mémoires SD-HC jusqu'à 32 Go
 La radio FM est dotée d'une antenne interne (pour éviter de casser l'antenne) et d'une programmation

automatique de stations préréglées

 Amplificateur puissant de 250 W RMS (500 W musicaux)
 En plus d'un lecteur interne, vous pouvez connecter aussi :

 2 entrées de microphone (symétrique + non symétrique)
 1 entrée de ligne (symétrique + non symétrique)

 Une sortie de ligne (symétrique) pour brancher des enceintes supplémentaires
 Réglages de tonalité aigus/basses
 Boîtier résistant en polypropylène
 Poignée de transport résistante intégrée
 Adaptateur support intégré de 35 mm
 Points d'ancrage intégrés
 Haut-parleur 300 mm (12") de haute puissance
 Moteur à compression 35 mm (1,35") de haute puissance

AVANT UTILISATION

 Avant d'utiliser cet appareil, vérifiez s'il n'a pas été endommagé durant le transport. En cas de

dommages, n'utilisez pas l'appareil et consultez immédiatement votre revendeur.

 Important : Cet appareil est expédié de notre usine en parfait état et bien emballé. Il est absolument

nécessaire que l'utilisateur suive strictement les instructions et les avertissements de sécurité se trouvant
dans ce manuel. Tout dommage dû à une mauvaise manipulation n'est pas garanti. Le revendeur
n'accepte aucune responsabilité pour tous les défauts et problèmes dus au non-respect de ce manuel.

 Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil,

assurez-vous de joindre ce manuel.

 Pour protéger l'environnement, essayer de recycler autant que possible les matériaux d'emballage.

Vérifiez le contenu :

Vérifiez que le carton contient les éléments suivants :

 Guide d'utilisation
 PPA-121
 Télécommande infrarouge

JB SYSTEMS® 1/25 PPA-121

FRANÇAIS GUIDE D'UTILISATION

ATTENTION : pour minimiser le risque de choc électrique, ne pas
ouvrir ! L'appareil ne contient aucun composant réparable par
l'utilisateur. Confiez toute réparation à un personnel qualifié
uniquement.

Le symbole de l'éclair à l'intérieur d'un triangle équilatéral, est destiné à alerter l'utilisateur de la
présence de « tensions dangereuses » non isolées à l'intérieur de l'appareil, d'une magnitude
pouvant constituer un risque d'électrocution.

Le symbole du point d'exclamation dans un triangle équilatéral sert à avertir l'utilisateur que
d'importants conseils d'utilisation et de maintenance sont fournis dans la documentation
accompagnant l'appareil.

Ce symbole signifie : pour usage intérieur uniquement

Ce symbole signifie : Lisez les instructions

Cette enceinte peur facilement reproduire des niveaux de pression acoustique (NPA)
susceptibles de provoquer des troubles d'audition graves et permanents. Protégez
toujours vos oreilles lorsque vous êtes exposé(e) pendant une longue période à un NPA
supérieur à 85 dB !

INSTRUCTIONS DE SÉCURITÉ :

 Même si l'enceinte est fabriquée avec un matériau résistant à l'eau, le woofer et le tweeter ne sont pas

protégés contre l'humidité et la pluie. De ce fait, cette enceinte est uniquement conçue pour une
utilisation à l'intérieur. L'utilisation dans des conditions humides en plein-air annule toutes les garanties.

 Installez toujours cette enceinte dans des conditions de sécurité et de stabilité optimales.
 Soyez très prudents si les enceintes doivent être suspendues. Cette installation est potentiellement

dangereuse et ne doit être réalisée que par des techniciens qui maîtrisent les techniques et les
réglementations de la suspension d'enceintes.

 Pour éviter tout incendie ou électrocution, n'exposez pas cet appareil à la pluie ou à l'humidité.
 Pour éviter une formation de condensation interne, laissez l'appareil s'adapter à la température ambiante

quand vous le mettez dans une pièce chaude après le transport. La condensation empêche parfois
l'appareil de fonctionner à plein rendement ou peut même causer des dommages.

 Ne placez pas d'objets métalliques et ne renversez pas de liquides à l'intérieur de l'appareil. Aucun objet

rempli de liquide, tel que des vases, ne doit être placé au-dessus de l'appareil. Un choc électrique ou un
dysfonctionnement peut en résulter. Si un corps étranger pénètre dans l'appareil, débranchez
immédiatement le cordon d'alimentation de la prise secteur.

 Aucune source de flamme nue, telle que des bougies allumées, ne doit être placée au-dessus de

l'appareil.

 Ne couvrez pas les ouvertures de ventilation, cela pourrait entraîner une surchauffe.
 Évitez une utilisation dans des environnements poussiéreux et nettoyez l'appareil régulièrement.
 Gardez l'appareil loin de la portée des enfants.
 Les personnes inexpérimentées ne doivent pas utiliser cet appareil.
 La température ambiante de fonctionnement maximale est de 40°C. N'utilisez pas cet appareil à des

températures ambiantes plus élevées.

 Débranchez toujours l'appareil lorsqu'il ne va pas être utilisé pendant une longue période et avant chaque

entretien.

 L'installation électrique doit être effectuée par du personnel qualifié, conformément à la réglementation en

matière de sécurité électrique et mécanique dans votre pays.

 Vérifiez que votre tension n'est pas supérieure à celle indiquée sur le panneau arrière de l'appareil.
 La prise d'entrée doit rester accessible pour le débranchement du secteur.
 Le cordon d'alimentation doit toujours être en parfait état. Éteignez immédiatement l'appareil dès que le

cordon d'alimentation est écrasé ou endommagé. Il doit être remplacé par le fabricant, son agent de
service ou une personne de même qualification afin d'éviter tout danger.

 Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles !
 Même lorsque l'interrupteur d'alimentation est positionné sur OFF, l'appareil n'est pas complètement

débranché du secteur !

 Cet appareil doit être mis à la terre pour être conforme à la réglementation en matière de sécurité.
 Pour le choc électrique, ne pas ouvrir. L'appareil ne contient aucun composant réparable par l'utilisateur.

JB SYSTEMS® 2/25 PPA-121
