ИНСТРУКЦИЯ

INSTRUCTION BOOK

ПО ЭКСПЛУАТАЦИИ

ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

Машина не предназначена для использования людьми (включая детей) с ограниченными физическими, сенсорными или психическими возможностями, без достаточного опыта и надлежащего присмотра ответственных за их безопасность людей. Не позволяйте детям играть с машиной.

Ваша швейная машина разработана и сконструирована только для ДОМАШНЕГО ИСПОЛЬЗОВАНИЯ. Перед началом работы прочитайте все инструкции по пользованию.

ОПАСНО –Во избежание риска удара электрическим током:

1.Никогда не оставляйте включенную в сеть машину без присмотра. Всегда отключайте прибор от сети после работы и перед началом чистки.

2.Всегда отключайте от сети при замене лампочки. Вставляйте лампочку такого же типа на 15 Ватт.

ВНИМАНИЕ – Во избежание ожогов, пожара, удара электрическим током или нанесения

повреждений пользователю:

1.Не позволяйте играть с машиной. Будьте внимательны при работе, если в помещении находятся дети.

2.Используйте прибор только по его прямому назначению, описанному в этой инструкции. Используйте приспособления, только рекомендуемые производителем и описанные в инструкции.

3.Не используйте машину, если у нее поврежденный шнур или вилка, в случае, если она падала, была повреждена, попала в воду или работает неправильно. Отнесите машину к ближайшему авторизированному дилеру для ремонта или наладки.

4.Машина должна работать только с открытыми вентиляционными отверстиями. Периодически чистите вентиляционные области машины и ножную педаль от пыли, грязи и остатков материи.

5.Ничего не кидайте и не вставляйте в вентиляционные отверстия.

6.Работайте на машине только в помещении.

7.Не работайте в помещении, где распылялись аэрозоли или использовался кислород.

8.Чтобы отключить питание, поставьте все выключатели в положение ВЫКЛ.(«0»). Затем вытащите вилку из розетки.

9.Не тяните вилку из розетки за шнур, берите вилку за корпус.

10.Будьте осторожны при работе с движущимися частями машины. Особое внимание уделяйте рабочей области вокруг иглы.

11.Используйте только оригинальную игольную пластину. Из-за неправильной пластины может сломаться игла.

12.Не используйте гнутые иглы.

13.Не тяните и не толкайте ткань при шитье, может сломаться игла.

14.Всегда отключайте машину и ставьте выключатель на «0» при регулировке или замене деталей в области работы иглы: заправке нити в иглу, смене иглы, заправке нижней нити, смене прижимной лапки и т.д.

15.Всегда отключайте машину от электрической розетки при проведении профилактических работ, снятии панелей и других процедур, описанных в этой инструкции.

СОХРАНЯЙТЕ ЭТИ ИНСТРУКЦИИ

СОДЕРЖАНИЕ

РАЗДЕЛ I. ЗНАКОМСТВО С МАШИНОЙ		РАЗДЕЛ III. ОСНОВНЫЕ ШВЕЙНЫЕ ТЕХНИКИ
Названия частей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	.2	Прямой стежок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	.13

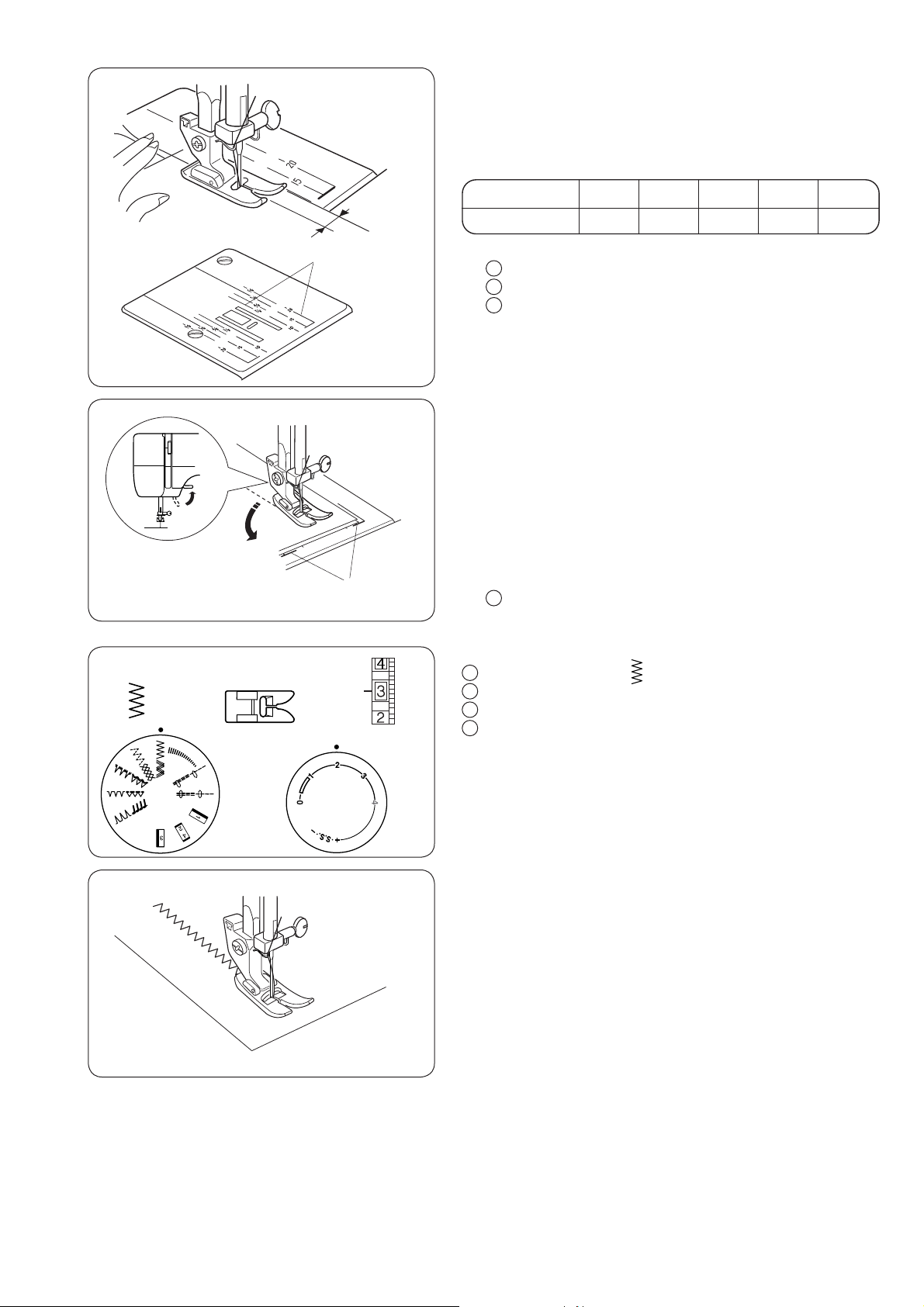

Дополнительный столик . . . . . . . . . . . . . . . . . . . . . . . . . . .	3	Направительные линии на игольной пластине . . . . . . .	14
Свободный рукав . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	3	Обработка прямых углов . . . . . . . . . . . . . . . . . . . . . . . . . .	14
Стандартные аксессуары . . . . . . . . . . . . . . . . . . . . . . . . . . .	3	Стежок зигзаг . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	14
Отсек для хранения аксессуаров . . . . . . . . . . . . . . . . . . .	3

		РАЗДЕЛ IV. ДОПОЛНИТЕЛЬНЫЕ ТЕХНИКИ
РАЗДЕЛ II. ПОДГОТОВКА К ШИТЬЮ		Стежок трико . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	.15
Подключение машины к сети . . . . . . . . . . . . . . . . . . . . . .	.4	Трикотажный стежок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	15
Контроль скорости шитья . . . . . . . . . . . . . . . . . . . . . . . . .	.4	Прямой стежок стреч . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	16
Рычаг подъема прижимной лапки . . . . . . . . . . . . . . . . . .	.5	Стреч рик-рек . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	16
Смена прижимной лапки . . . . . . . . . . . . . . . . . . . . . . . . . .	.5	Пришивание пуговиц . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	17
Держатель лапки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	.5	Петля . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	18
Замена игл . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	.6	Зажгутованная петля . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	19
Проверка иглы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	.6	Вшивание молнии . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	19
Таблица соотношений игл и ниток . . . . . . . . . . . . . . . . . .	.6	Потайная строчка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	20
Установка катушечных стержней . . . . . . . . . . . . . . . . . . .	.7
Установка шпульного колпачка . . . . . . . . . . . . . . . . . . . .	.7	РАЗДЕЛ V. ДЕКОРАТИВНЫЕ ТЕХНИКИ

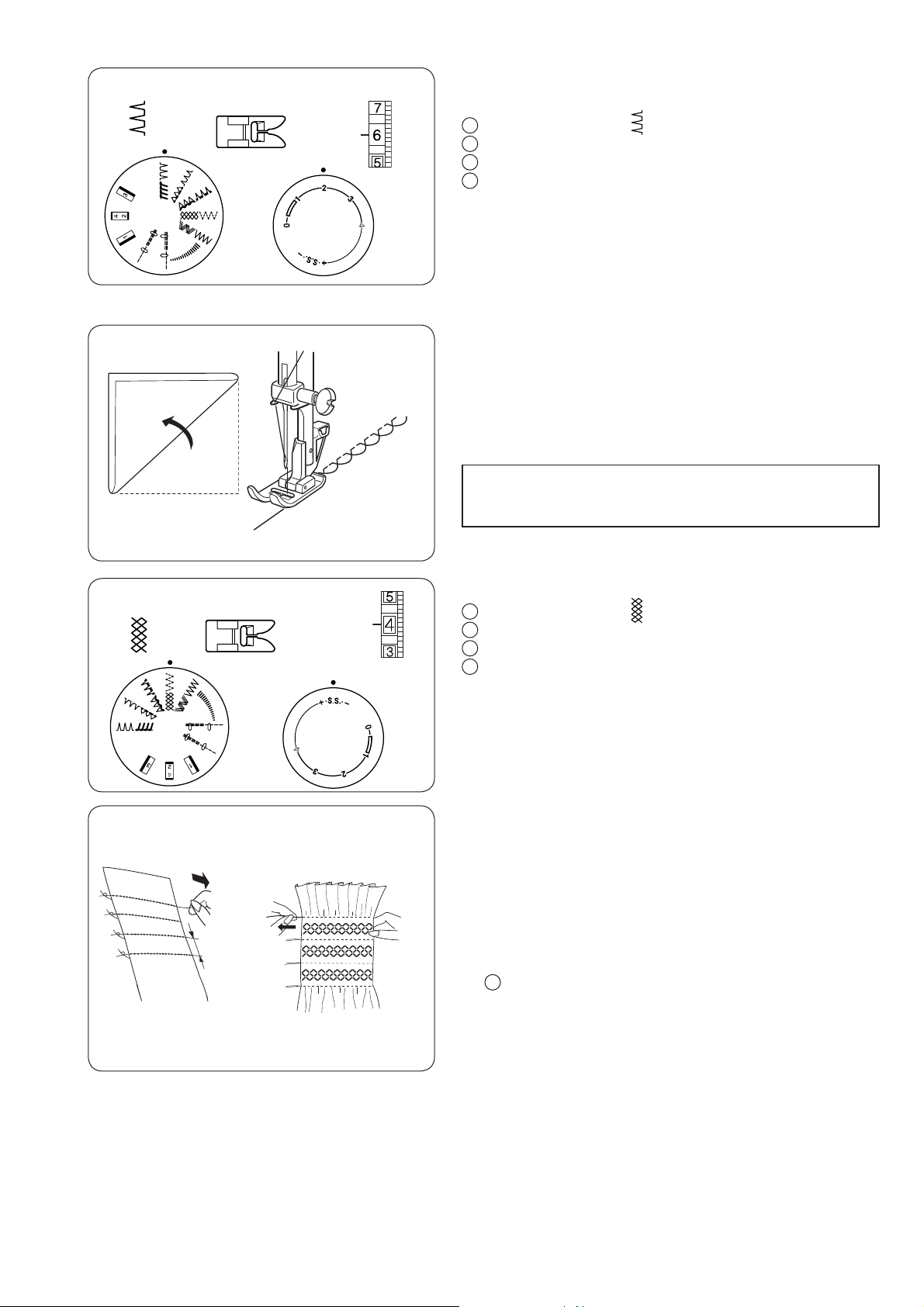

Намотка шпульки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	.8	Шов-ракушка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	21
Заправка шпульного колпачка . . . . . . . . . . . . . . . . . . . . .	.8	Сборки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	21

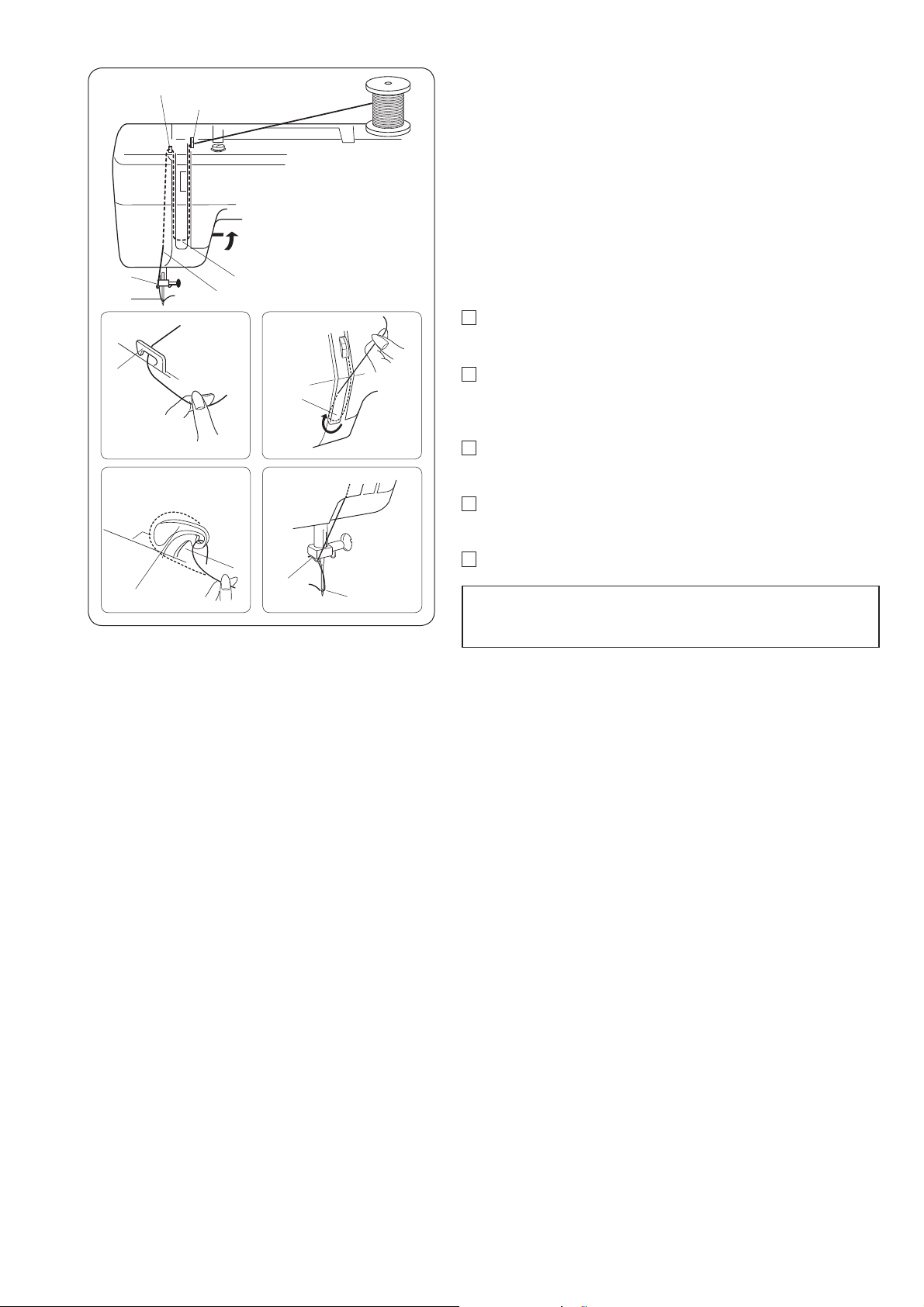

Заправка верхней нити . . . . . . . . . . . . . . . . . . . . . . . . . . .	.9	Аппликация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	22
Вытягивание нижней нити . . . . . . . . . . . . . . . . . . . . . . . . .	10	Образцы стежков стреч . . . . . . . . . . . . . . . . . . . . . . . . . . .	22
Регулятор натяжения верхней нити . . . . . . . . . . . . . . . . .	10
Регулятор выбора строчек . . . . . . . . . . . . . . . . . . . . . . . . . .	11	РАЗДЕЛ VI. УХОД ЗА МАШИНОЙ

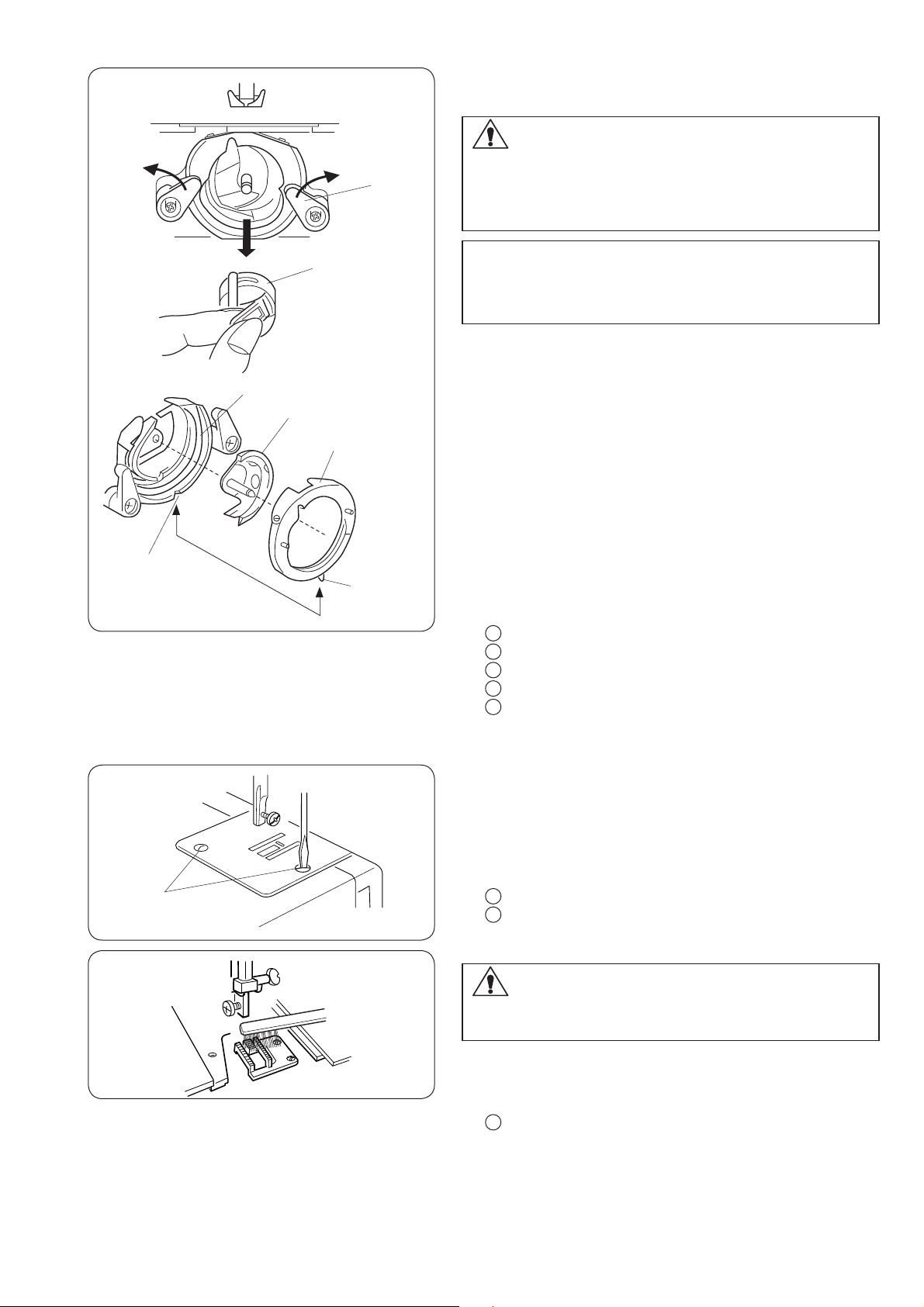

Изменение длины стежка . . . . . . . . . . . . . . . . . . . . . . . . . .	11	Чистка шпульного отсека и челнока . . . . . . . . . . . . . . . .	23
Реверс . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	12	Как разобрать шпуледержатель . . . . . . . . . . . . . . . . . . . .	23

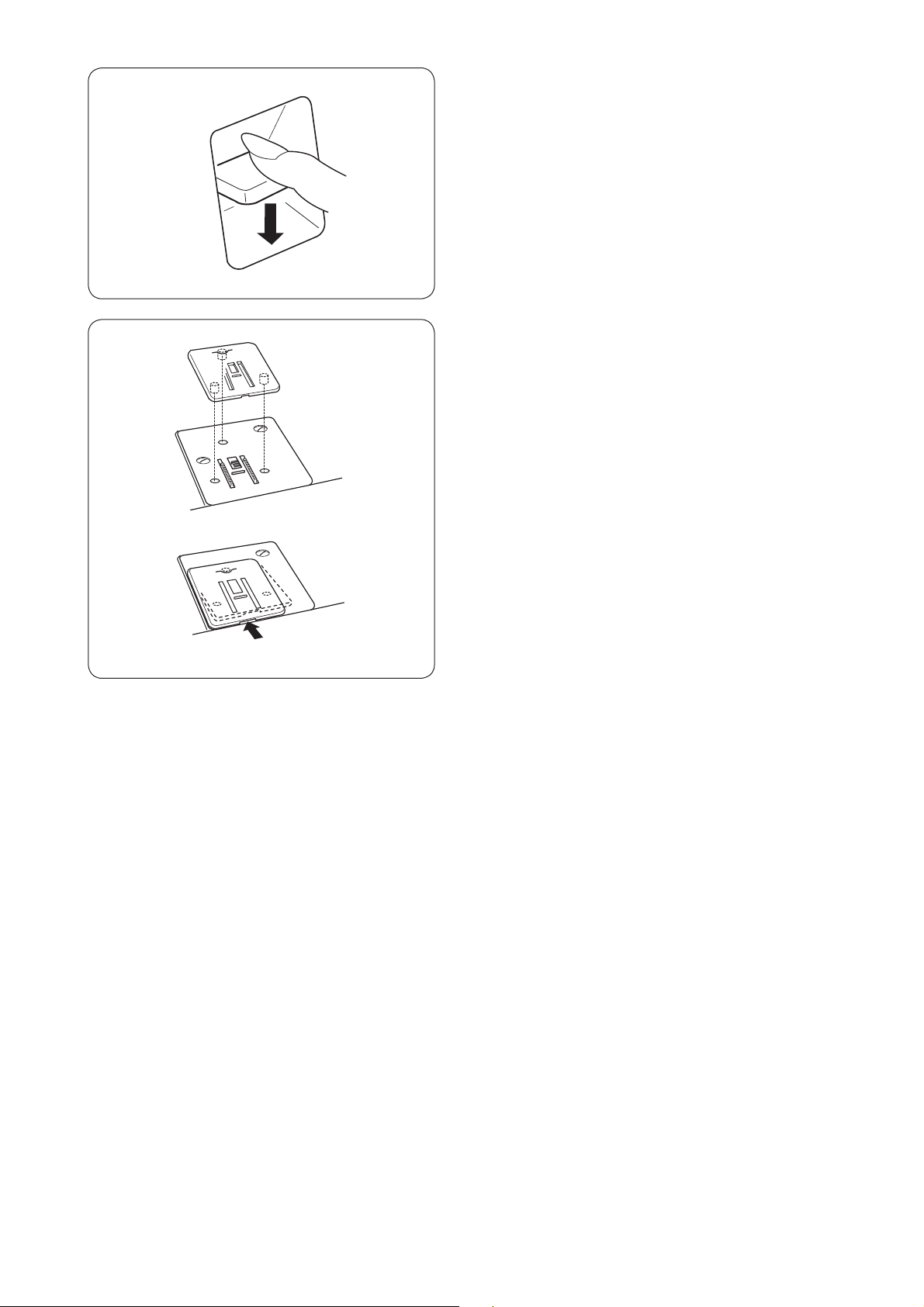

Штопательная пластина . . . . . . . . . . . . . . . . . . . . . . . . . . .	12	Как собрать шпуледержатель . . . . . . . . . . . . . . . . . . . . . .	23
		Чистка тканенаправителей . . . . . . . . . . . . . . . . . . . . . . . .	23

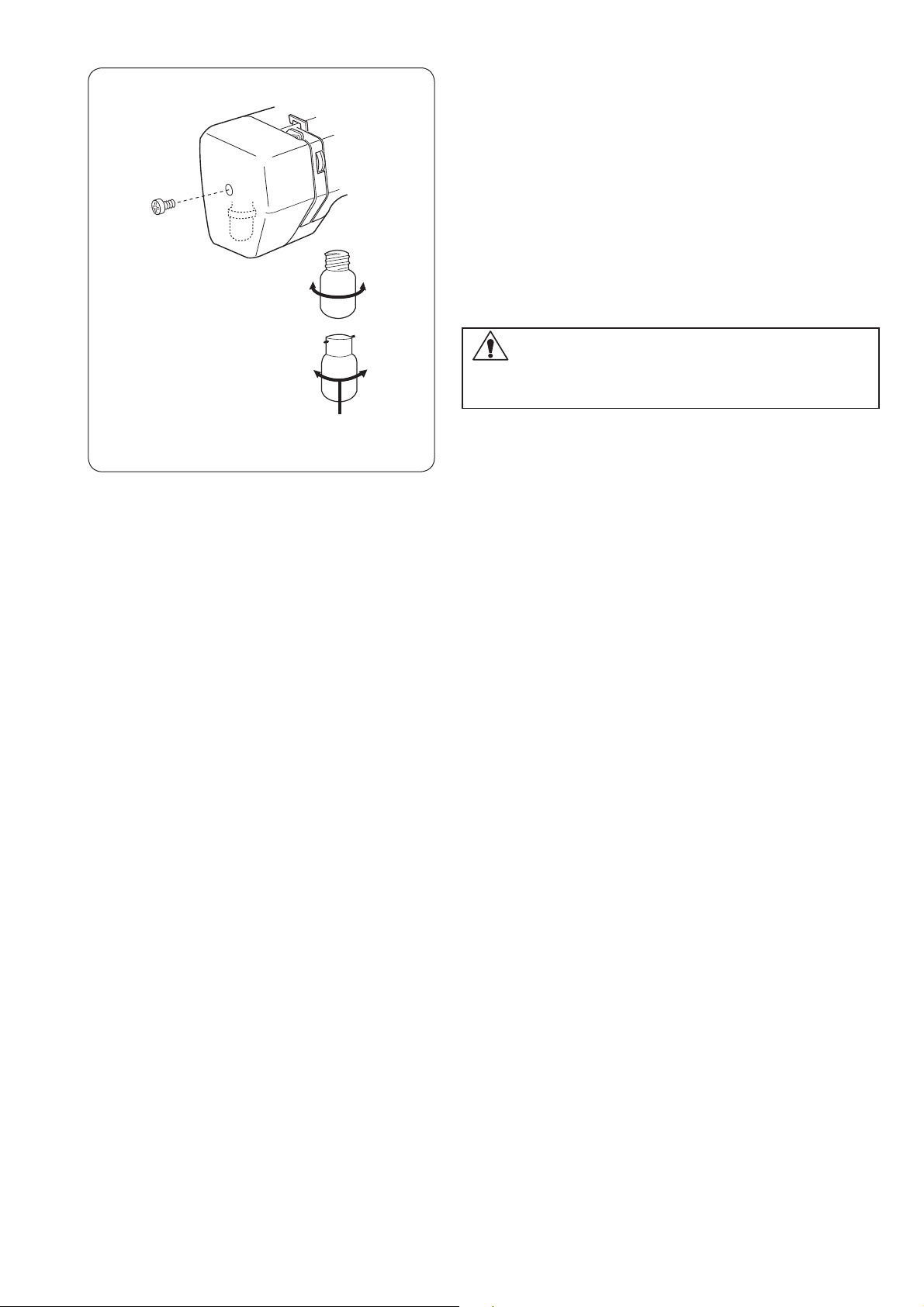

		Лампочка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	24
		Устранение неисправностей . . . . . . . . . . . . . . . . . . . . . . .	25

1

i u	y t r
o
!0
	e
!1	w
	q
!2

!3

!4 !5

!6

!7

!8

!9

@3

@2

@0 @1

@4

РАЗДЕЛ I. ЗНАКОМСТВО С МАШИНОЙ

Названия частей

1 Реверс

2 Регулятор выбора строчек

3 Регулятор длины стежка

4 Стопор намотки шпульки

5 Шпиндель намотки шпульки

6 Катушечные стержени

7 Нитенаправитель намотки шпульки

8 Нитенаправитель

9 Рычаг нитеводителя

10Регулятор натяжения нити

11Передняя панель

12Игольная пластина

13Дополнительный столик

14Держатель прижимной лапки

15Винт игольного стержня

16Игла

17Прижимная лапка

18Ручка для переноса

19Маховое колесо

20Выключатель питания

21Разъем машины

22Свободный рукав

23Рычаг подъема прижимной лапки

24Педаль

ПРИМЕЧАНИЕ:

При транспортировке машины держите ее одной рукой за ручку, а другой рукой придерживайте сбоку.

ПРИМЕЧАНИЕ:

Дизайн и спецификация машины могут быть изменены без предварительного уведомления.

2

Дополнительный столик

Дополнительный столик обеспечивает дополнительное рабочее пространство, легко снимается для работы со свободным рукавом.

Чтобы снять столик

Чтобы снять столик, вытяните его влево.

Свободный рукав

Со свободным рукавом удобно обрабатывать рукава, область пояса, брюки и другие изделия по кругу. Легко штопать носки или наносить заплатки на области колен, локтей или любую детскую одежду.

	q	w	Стандартные аксессуары
			1	Шпульки
			2	Вспарыватель (прорезыватель петли)
			3	Набор игл
			4	Рамка для петли
		r	5	Лапка для потайного шва
			6	Лапка для молнии
	e
			7	Штопательная пластина

t

u

y

Отсек для хранения аксессуаров

Стандартные аксессуары можно хранить в отсеке дополнительного столика.

1 Отсек для хранения аксессуаров

q

3

w		РАЗДЕЛ II. ПОДГОТОВКА К ШИТЬЮ
		Подключение машины к сети
q
	e	1	Отключите питание.
		2	Вставьте вилку машины в разъем машины.
		3	Вставьте электрическую вилку в розетку на стене.
		4 Выключателем включите питание машины и подсветку.
			1	Электрическая вилка
			2	Выключатель питания
			3	Розетка на стене
			4	Разъем машины
r			5	Вилка машины
t
				ВНИМАНИЕ:
		Перед подключением машины убедитесь, что
		напряжение машины соответствует напряжению
		в Вашей электросети.
		ПРИМЕЧАНИЕ:
		Во время работы внимательно следите за областью
		шитья и движущимися частями машины, такими
		как рычаг нитеводителя, маховое колесо или игла.
		Всегда отключайте питание и вытаскивайте вилку из
		розетки, если:

—оставляете машину без присмотра,

—устанавливаете или снимаете какие-нибудь части машины,

—чистите машину.

Ничего не кладите на ножную педаль, иначе машина может заработать неожиданно.

Контроль скорости шитья

Скорость шитья регулируется ножной педалью.

Чем сильнее нажимать на педаль, тем быстрее работает машина.

4

Рычаг подъема прижимной лапки

				Рычаг подъема прижимной лапки поднимает и опускает
				прижимную лапку.
				Можно поднять прижимную лапку на 0,6 см выше
				обычного ее положения для легкой смены лапки
		e		и для работы с тяжелыми тканями.
				1	Лапка опущена
			w	2	Обычное поднятое положение
				3	Наивысшее положение

q

Смена прижимной лапки

1	Прижимная лапка
2	Выемка
3	Поперечина

ВНИМАНИЕ:

q

w e

Перед заменой прижимной лапки отключите питание машины и вытащите вилку из розетки.

•Как отстегнуть лапку

Поверните на себя маховое колесо и поднимите иглу в верхнее положение.

Поднимите прижимную лапку.

Нажмите на кнопку позади держателя прижимной лапки 1 , чтобы отстегнуть лапку.

•Как пристегнуть прижимную лапку:

Расположите выбранную лапку так, чтобы перекладина 3 на лапке находилась прямо под желобком 2 держателя лапки. Опустите рычаг

подъема прижимной лапки вниз и пристегните лапку.

Держатель лапки

		1	Установочный винт
q		2	Держатель лапки
		3	Прижимной стержень
		•	Чтобы снять держатель лапки:
	w		удалите установочный винт 1 при помощи отвертки,
			повернув его против часовой стрелки.
	e	• Чтобы установить держатель лапки:
	q		сопоставьте отверстия на держателе 2 и прижимном
			стержне 3 . Установите в отверстие винт 1 .
			Затяните винт 1 отверткой по часовой стрелке.

5

Замена игл

ВНИМАНИЕ:

Перед заменой иглы отключите питание машины и вытащите вилку из розетки.

Поверните на себя маховое колесо, поднимите иглу

иопустите прижимную лапку.

1 Ослабьте игольный винт, поворачивая его против часовой стрелки.

Выньте иглу из зажима.

2Вставьте новую иглу плоской стороной от себя. Вставляя новую иглу, подтолкните ее вверх до стопора и отверткой затяните игольный винт.

Проверка иглы

Чтобы проверить качество иглы, положите ее плоской стороной на какую-нибудь ровную поверхность (игольная пластина, стекло и т.д.). Зазор между иглой и ровной поверхностью должен быть везде одинаковым.

Никогда не пользуйтесь гнутыми или тупыми иглами.

Таблица соотношений игл и ниток (импортного производства)

		Ткань	Нитки	Размер иглы
		Крепдешин,	Тонкий шелк
			Тонкий хлопок	9
	Легкие	вуаль, органза,
			Тонкий полиэстер	или
	ткани	батист, жоржет,
			Тонкий хлопок	11
		трико
			с полиэстером
		Лен, хлопок,	Шелк 50
			Хлопок 50-80	11
	Средние	двойной
			Синтетика 50-60	или
	ткани	трикотаж, пике,
			Хлопок	14
		перкаль, сарж
			с полиэстером
		Джинса, твид,	Шелк 50
	Тяжелые	габардин, репс,	Хлопок 40-50	14
		пальтовые и	Синтетика 40-50	или
	ткани
		драпировочные	Хлопок	16
		ткани	с полиэстером

6

q

w

e

Установка катушечных стержней

Катушечные стержни удерживают катушку с ниткой для подачи ее в машину. Чтобы воспользоваться катушечным стержнем, вытяните его наверх. Для хранения утопите вниз.

Установка шпульного колпачка

Откройте крышку челночного механизма. 1 Крышка челночного механизма

Поверните маховое колесо на себя и поднимите иглу. Вытащите шпульный колпачок за язычок.

2 Язычок

Установите на место шпульный колпачок, расположите выступ в выемке.

3 Выступ

7
