Содержание
Важные требования техники безопасности ............ 2
Меры предосторожности ......................................... 2
Общие теребования ................................................. 4
Название частей ....................................................... 4
Cтолик-приставка,
(ящик для принадленостей) ...................................... 5
Принадлежности ....................................................... 5
Подключение к сети.................................................. 6
Ножной регулятор скорости шитья .......................... 6
Подъем и опускание прижимной лапки .................. 6
Замена игл ................................................................ 7
Осветительная лампочка ......................................... 7
Катушечный стержень .............................................. 7
Снятие и установка шпульного колпачка ................ 7
Намотка нитки на шпульку ....................................... 8
Заправка нитки в шпульный колпачок .................... 9
Заправка нитки в машину ........................................ 9
Поднятие нижней нити.............................................. 10
Выбор типа строчки .................................................. 10
Кнопка заднего хода ................................................ 10
Прямая строчка......................................................... 11
Подрубка края .......................................................... 12
Трикотажная сторочка.............................................. 12

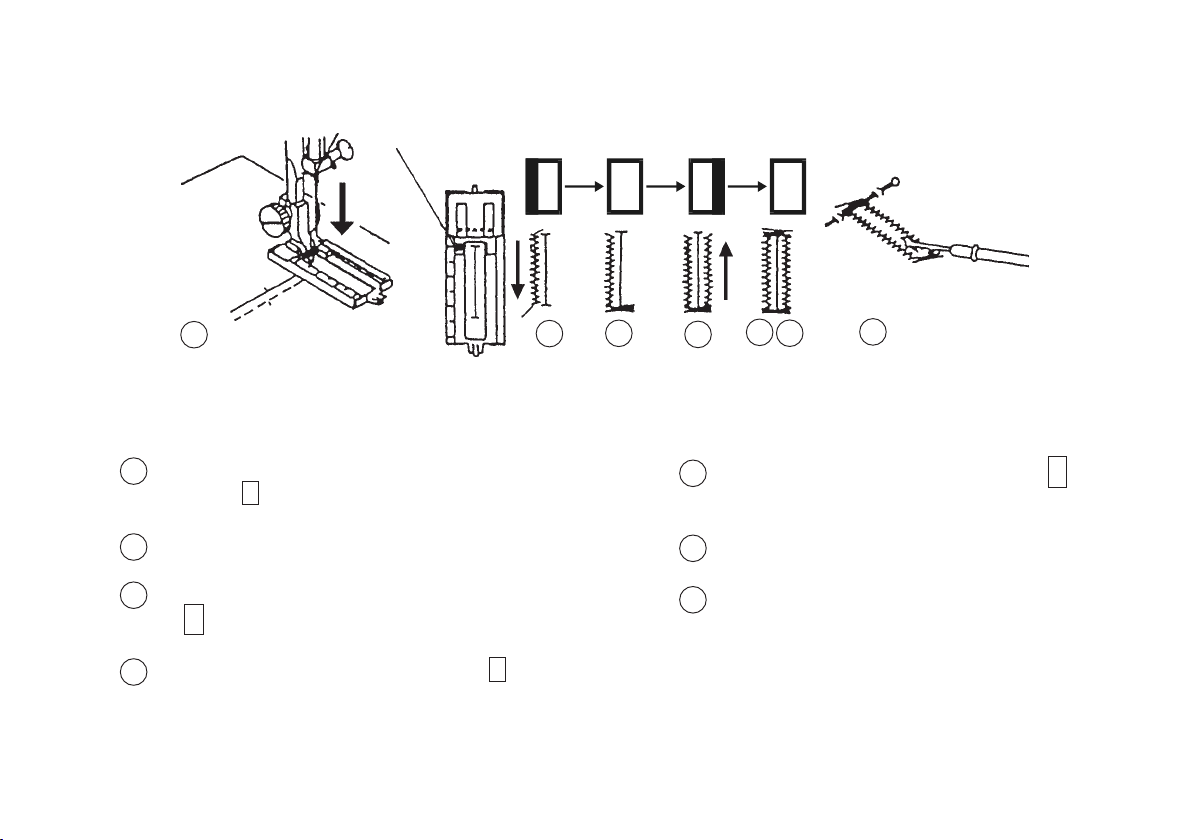

Обметывание петель ................................................ 13
Потайная строчка ..................................................... 15
Фестончатый краеобметочный шов ........................ 15
Регулировка натяжения верхней нити ..................... 16
Таблица подбора ниток и игл................................... 16
Чистка двигателя материала (гребенки) ................. 17
Разборка и сборка челночного устройства ............ 17
Неисправности и их устранение.............................. 18
1
ВАЖНЫЕ ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ.
Ваша швейная машина разработана и сконструирована исключительно для домашнего использования. Внимательно изучите всё руководство по эксплуатации перед началом работы на швейной машине.
ГЛАВНАЯ ОПАСНОСТЬ - поражение электрическим током, риск которого должен быть сведён к минимуму.
1. Никогда не оставляйте включенную в сеть машину без присмотра. Всегда немедленно выключайте швейную машину из сети после окончания работы или перед обслуживанием (чисткой).
2. Всегда выключайте машину перед заменой лампы. Лампа должна быть аналогичной заменяемой и мощностью 15 ватт.
3. Не прикасайтесь к машине, если в неё попала вода. Немедленно отключите её.
4. Никогда не храните машину в местах, где она может быть залита водой (рядом с баком, стоком, и т.п.) или
может упасть в воду или иную жидкость.
МЕРЫ ПРЕДОСТОРОЖНОСТИ!
Для уменьшения риска возгорания, получения ожогов и травм, поражения электрическим током необходимо выполнить следующее:
1. Не используйте машину как игрушку. Будьте особенно внимательны, когда дети работают на машине или
находятся рядом.
2. Используйте машину строго по назначению в соответствии с настоящим руководством по эксплуатации.
3. Строго запрещается приступать к работе при обнаружении повреждённого сетевого шнура или штепсельной вилки, если машина не работает нормально, или повреждена при падении, или контактировала с водой. Отнесите машину в ближайший специализированный магазин или в ближайшую мастерскую сервисного обслуживания для осмотра, ремонта электрических или механических повреждений.
4. Строго запрещается использовать машину с закрытыми вентиляционными отверстиями. Вентиляционные
отверстия машины должны быть открыты для доступа воздуха, а ножной регулятор скорости не должен засоряться ворсом, пылью, отходами пошивочного материала.
2
5. Никогда не роняйте машину и не вставляйте в отверстия и открытые полости посторонние предметы.
6. Запрещается использовать машину вне помещений.
7. Запрещается работать в помещении, где используются аэрозоли (спреи) или кислород.
8. Для отключения машины от электрической сети питания установите все ручки управления в положение
“off” (“0”) (“Выключено”), затем вытащите вилку из розетки.
9. Запрещается тянуть вилку из розетки за сетевой шнур, чтобы выключать машину. Для отключения от сети
беритесь за штепсельную вилку, а не за шнур.
10. Во время шитья не прикасайтесь руками к движущимся частям машины. Будьте особенно внимательны
вокруг зоны работы иглы.
11. Всегда используйте штатную игольную пластину. Применение другой пластины приводит к поломке иглы.
12. Запрещается использовать гнутые иглы.
13. Во время шитья запрещается тянуть или подталкивать ткань, игла может погнуться и сломаться.
14. При выполнении любых работ и регулировок в районе иглы, таких как заправка нитки в иглу, замена
иглы, заправка нитки в шпульку, замена лапки и т.д., машина должна быть отключена, т.е. ручки управления должны быть переведены в положение “off” (“0”) (“Выключено”).
15. Всегда отключайте машину от электрической сети при снятии защитных крышек, смазке или при выполнении любых других работ, указанных в инструкции.
НЕОБХОДИМО ВСЕГДА СОБЛЮДАТЬ ЭТИ УКАЗАНИЯ
ПО ТЕХНИКЕ БЕЗОПАСНОСТИ.
При пользовании машиной первые несколько раз, положите под прижимную лапку кусок ненужного ма-
териала и поработайте на машине без иглы в течение нескольких минут. Излишек масла впитается в материал.
3
ОБЩИЕ ТРЕБОВАНИЯ
1. Во время работы машины не отвлекайтесь, чтобы не пораниться иглой.
2. При замене иглы, педали, шпульки или какой-нибудь части машина должна быть выключена путем, отключе-
ния сетевого шнура от сети.
3. Не кладите никакие предметы на педаль ножного управления, так как это может привести к неожиданному
пуску машины или перегоранию блока управления или двигателя.
4. Максимальная допустимая мощность осветительной лампочки - 15 Вт.
5. При самой первой эксплуатации машины положить под прижимную лапку кусок тряпки и запустить ее на
несколько минут без иглы. Стереть все масло, которое может появиться.
1. НАЗВАНИЕ ЧАСТЕЙ
1
2
3
4
11
5
6
7
10
9
8
12
4
Нитенаправитель
1
Рычаг нитеводителя
2
Ручка регулировки
3
натяжения нити
4
Столик-приставка
5
Рычаг подъема прижимной
лапки
Кнопка заднего хода
6
Ручка выбора типа строчки
7
Маховик
8
Стопор моталки
9
Стержень моталки
10
Нитенаправитель моталки
11
12
Катушечные стержни
2. СТОЛИК-ПРИСТАВКА,
(ЯЩИК ДЛЯ ПРИНАДЛЕЖНОСТЕЙ)
Столик-приставка.
Для получения рукавной
платформы вручную
переместить столик влево
и снять его.
3. ПРИНАДЛЕЖНОСТИ
Шпульки
Установка столика.
Вставить столик в выступы
и продвинуть до упора.
Принадлежности для шитья удобно размещаются
в ящике под столиком-приставкой.
Набор игл
Нож-вспарыватель
Лапка для обмётки
Направляющий валик
5
4. ПОДКЛЮЧЕНИЕ К СЕТИ
Перед подключением машины в сеть уточнить соответствие напряжения и частоты тока в сети требуемым
для машины.
Вставить вилку в гнездо, затем присоединить шнур
к сети.
Включить выключатель питания.
Не оставляйте вилку в розетке, если не пользуетесь
машиной.
5. НОЖНОЙ РЕГУЛЯТОР СКОРОСТИ ШИТЬЯ
220V
Скорость шитья регулируется с помощью педали
ножного регулятора скорости.
Чем сильнее, нажим на педаль, тем быстрее рабо-
тает машина.
6. ПОДЪЕМ И ОПУСКАНИЕ ПРИЖИМНОЙ
ЛАПКИ
Рычаг подъема
прижимной
лапки
С помощью этого рычага лапку можно поднять
и опустить. Лапку также можно поднять на 1/4 выше,
чем ее обычное верхнее положение. Это помогает прошивать более толстый материал.
6
7. ЗАМЕНА ИГЛ
Ослабить винт зажима иглы по-
воротом против часовой стрелки.
Вынуть иглу из зажима.
Вставить в зажим новую иглу
плоской стороной от себя.
Протолкнуть иглу до упора и
сильно затянуть винт отверткой.
* Чаще проверяйте иглу не затупилась ли она. Это может привести к поломке иглы, разрыву ткани
или вытянуть петлю у трикотажной
или шелковой ткани.
8. ОСВЕТИТЕЛЬНАЯ ЛАМПОЧКА
9. КАТУШЕЧНЫЙ СТЕРЖЕНЬ
Катушечный
стержень
Направляющий
валик
Катушечный стержень служит для размещения на
нём катушки с нитками.
Чтобы воспользоваться им, необходимо отогнуть
его от корпуса на тыльной стороне машины.
10. СНЯТИЕ И УСТАНОВКА ШПУЛЬНОГО
КОЛПАЧКА
Корпус хода
челнока
для снятия - вывинтить,
для установки - ввинтить.
Открыть крышку
Поворачивая маховик
против часовой стрелки, поднять иглу. Вынуть шпульный
колпачок за защелку.
Для установки шпульного
колпачка в машину установите
защелку в вырез
корпуса хода
челнока.
7
11. НАМОТКА НИТКИ НА ШПУЛЬКУ
126
Поверните маховик вправо.
1
Протянуть нитку через нитенаправитель на верхней крышке. Пропустить ее
2
3
Стержень
моталки
4
Стопор моталки
вокруг нитенаправителя моталки.
3
Вытянуть ее через отверстие в шпульке изнутри. Надеть шпульку на стержень моталки и прижать его в право до упора.
4
Держа свободный конец нити, нажать на педаль ножного управления.
5
Остановить машину после нескольких оборотов, обрезать нить близко к
отверстию в шпульке. Нажать на педаль ножного регулятора скорости
шитья. Когда нитка полностью намотается на шпульку, верните моталку в
5
прежнее положение, передвиньте стержень на влево и обрезать нить.
6
Верните маховик на место.
Примечание. При намотке нитки на шпульку игла совершает движения
вверх-вниз. Будьте внимательны, чтобы пальцы случайно не попали под
иглу. Остановите машину, при перемещении стержня моталки.
8
1
Вставить шпульку в колпачок.
Направление размотки нити
указано на рисунке.
12. ЗАПРАВКА НИТКИ В ШПУЛЬНЫЙ КОЛПАЧОК
Пропустить нить под пружиной
3
шпульного колпачка, затем через
2
Пропустить нить через вырез.
ушко подачи.
* Вытянуть свободный конец нити
около 10 см из ушка
2
4
1
13. ЗАПРАВКА НИТКИ В МАШИНУ
Поворачивая маховик против часовой стрелки, поднять рычаг нитеводителя до предела.
2 3
Поднять прижимную лапку с помощью рычага подъема и заправить
3
5
Пропустить через нитенаправитель на верхней крышке и
1
через нитенаправитель, затем
2
вниз по держателю контрольной пружины.
3
Плотно протянуть нить слева направо через ушко нитеводителя.
4
Затем вниз через нижние нитенаправители.
5
6
нить в машину в следующей последовательности:
1 6
4
Протянуть нить и вставить ее в нитенаправитель игольного стержня.
6
Пропустить нить в ушко иглы с передней стороны. Вытянуть конец нити на 15 см назад.
5 6
9
14. ПОДНЯТИЕ НИЖНЕЙ НИТКИ
1
Поднимите прижимную лапку и слегка придерживайте верхнюю нить левой рукой.
15. ВЫБОР ТИПА СТРОЧКИ
Не вращайте диск при опущенной игле,
4
3
1
2
10
2
Правой рукой медленно поверните маховик
против часовой стрелки, пока игла не опустится до предела и рычаг нитеводителя не поднимется до предела.
Слегка потяните верхнюю нить, подняв петлю нижней нитки.
Поднять иглу в верхнее
1
положение.
Путём поворота диска ус-
2
тановить нужный тип стежка напротив отметки.
ВНИМАНИЕ:
это может привести к её поломке.
3
Из-под лапки протяните
обе нитки назад на 15 см.
16. КНОПКА ЗАДНЕГО ХОДА
При нажатии этой кнопки машина
работает задним ходом.
17. ПРЯМАЯ СТРОЧКА
УСТАНОВКА
Поднять прижимную лапку и расположить ткань по направляю-
щей линии на игольной платформе.
Опустить иглу в материал.
Опустить лапку и вытянуть нити к назад.
1,5 2,5 4
5
2-6
4
3
Нажать педаль ножного регулятора скорости шитья.
Осторожно направлять материал прямо, чтобы подача его про-
изводилась плавно.
Чтобы закрепить начало шва, нажмите кнопку обратного хода
и сделайте несколько стежков.
ИЗМЕНЕНИЕ НАПРАВЛЕНИЯ ШИТЬЯ ОСНОВНЫЕ ВИДЫ ШИТЬЯ
Остановить машину и повернуть маховик против часовой стрелки для опускания
иглы на материал.
Поднять прижимную лапку.
Повернуть материал вокруг иглы для изменения направления шитья.
Опустить лапку.
Для закрепления конца
швов нажать кнопку заднего
хода и прошить несколько
стежков.
Поднять лапку и вынуть
ткань, вытягивая нитки назад.
Обрезать нитки, оставив длину концов ниток около 15 см для
продолжения шитья.
11
УСТАНОВКА
2 3,5 5
5
2-5
4
3
УСТАНОВКА
3-6
5
4

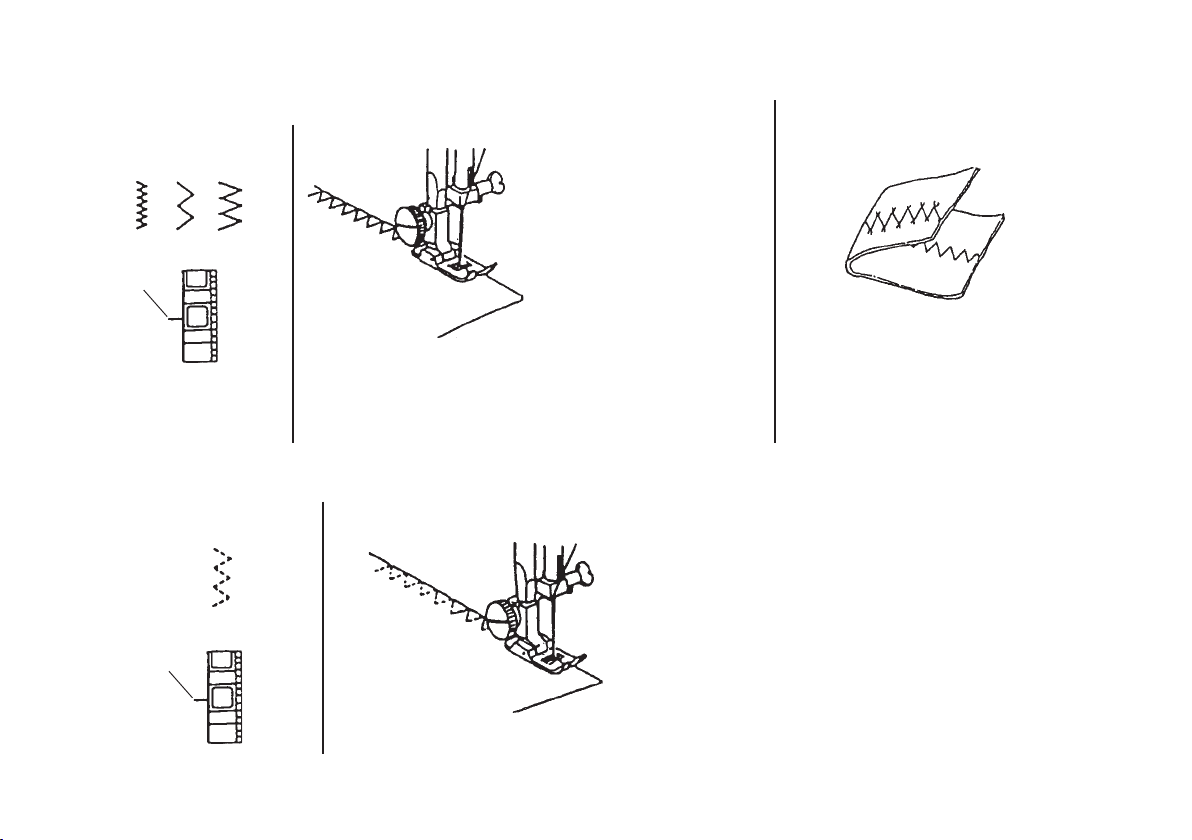

18. ПОДРУБКА КРАЯ
Данная строчка применяется для предупреждения разлохмачивания
необработанного края
материала, а также для
его заделки.
Перед началом шитья определите на пробном ма-
териале необходимое натяжение нити.
19. ТРИКОТАЖНАЯ СТОРОЧКА
Расположить материал таким образом, чтобы его
край слегка заходил внутрь под правую сторону прижимной лапки.
Передвигать материал так, чтобы правые концы
стежков попадали на его край.
НАТЯЖЕНИЕ НИТКИ ДЛЯ
ЗИГЗАГООБРАЗНОЙ
СТРОЧКИ
Для лучшей зигзагообразной
строчки установить натяжение
верхней нитки несколько слабее,
чем при прямой строчке, чтобы
верхняя нитка слегка проступала
сверху.
12
3
20. ОБМЕТЫВАНИЕ ПЕТЕЛЬ
Начальная отметка
1
В
1
2 3 6 7
4
2
3
4
2
54
* Сделать пробные петли на образце заготовки. Положить пуговицу на нее и наметить верхний и нижний пределы линии прорези.
Поднимите иглу. Установите ручку выбора строчек в по-
1
ложение . Протянуть обе нити-налево. Опустить иглу
1
на верхней отметке и опустить лапку.
Прошить левую сторону петли и остановить у нижней
2
отметки.
Поднимите иглу. Установить ручку выбора строчек
3
4
на и сделать 5 поперечных стежков. Затем поднять
2
Установить ручку выбора строчек на .
5
Сделать несколько поперечных стежков и
поднять иглу.
6
Снять материал и обрезать нитки.
Вставить булавку по поперечному шву.
7
Затем прорежьте петлю ножом-вспарывателем, не повредив швы.
4
2
иглу.
Установить, ручку выбора строчек на .
4
3
Прошить вверх правую сторону петли. Остановить машину в тот момент, когда стежок будет точно напротив
первого стежка левой стороны, и поднять иглу.
13
УСТАНОВКА ОБМЕТЫВАНИЕ ПЕТЕЛЬ
4
3
1
2
14
Выступ
Петля
1-5
4
3
2
Вилка
Замена лапки
Ослабить винт зажима, поменять лапку.
Закрутить винт крепления лапки.
ОБМЁТЫВАНИЕ ШНУРА.
Поднять лапку для обмётки, закрепить шнур на высту-
1
пе на задней части лапки.
Протянуть концы шнура на себя под лапкой до тех пор,
пока они не появятся со стороны вилки. Туго закрепить
концы шнура на вилке на передней части лапки.
Опустить иглу в материал в том месте, откуда начина-
2
ется обмётка. Шить как при обычной обметке
(см. выше).
3
Потянуть шнур за левый конец, чтобы натянуть его,
и обрезать.
УСТАНОВКА
1-4
4
3
2
УСТАНОВКА
3-9
7
21. ПОТАЙНАЯ СТРОЧКА
0,4-0,7 см
Поднять лапку и расположить материал так,
чтобы верхний край заги-
Так выглядят обе стороны потайного шва
ба ткани был под лапкой.
22. ФЕСТОНЧАТЫЙ КРАЕОБМЕТОЧНЫЙ ШОВ
Положить загнутый край под прорезью лапки и продвигать иглу, чтобы
складки образовались на крае.
6
5
15
23. РЕГУЛИРОВКА НАТЯЖЕНИЯ ВЕРХНЕЙ НИТИ
Для ослабления натяжения
Верхняя и нижняя нитки долины
Верхняя нитка туго натянута.
установить на меньшие числа.
соединяться на контактной поверхности двух материалов при
прямолинейной строчке.
Верхняя нитка слабо натянута.
Для усиления натяжения установить на большие числа.
24. ТАБЛИЦА ПОДБОРА НИТОК И ИГЛ
• В общем тонкие нитки и иглы применяют для тонких материалов, а толстые нитки и иглы - для тяжелых. Перед
каждой работой сделайте пробное шитье на кусочке материала выбранными иглой и нитью.
• Необходимо применять одну и ту же нить для катушки и шпульки.
• Для работы с очень тонким эластичным или синтетическим материалом применять иглу с СИНИМ КОНЧИКОМ
во избежание пропуска стежков.
16
25. ЧИСТКА ДВИГАТЕЛЯ МАТЕРИАЛА (ГРЕБЕНКИ)
Снять иглу и прижимную лапку. Вывинтить установочные винты отвер-
тель материала от пыли и
очесов. Восстановить платформу.
ткой и снять игольную
пластину.
материала смажьте несколькими каплями машинного масла точно в точку,
указанную на рисунке.
26. РАЗБОРКА И СБОРКА ЧЕЛНОЧНОГО УСТРОЙСТВА
Щеткой очистить двига-
ПРИМЕЧАНИЕ:
После чистки двигателя
Корпус хода челнока
Привод челнока
Челнок
Стопорное кольцо
Шпульный
колпачок
Разборка
Поднять иглу вверх до
упора и открыть крышку или
снять выдвижную пластину.
Вытыщить шпульный колпачок держа его за защелку.
Раздвинуть рычаги
стопорного кольца и
вытащить его.
Вытащить челнок.
* Очистить корпус хода челнока щеткой и мягкой сухой тканью.
Сборка
Держа челнок за ось, внимательно установить его в корпус хода челнока так, чтобы наружные края челнока и привода образовали точный круг.
Вставить кольцо так, чтобы
его установочный штифт попал
в отверстие, и закрепить его, повернув рычаги стопорного кольца друг к другу.
Вставьте шпульный колпачок
на место, надев его на ось челнока. после отпускания защелки шпульного колпачка, он должен защелкнуться и не выпадать.
17
27. НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ
18
19
Loading...
