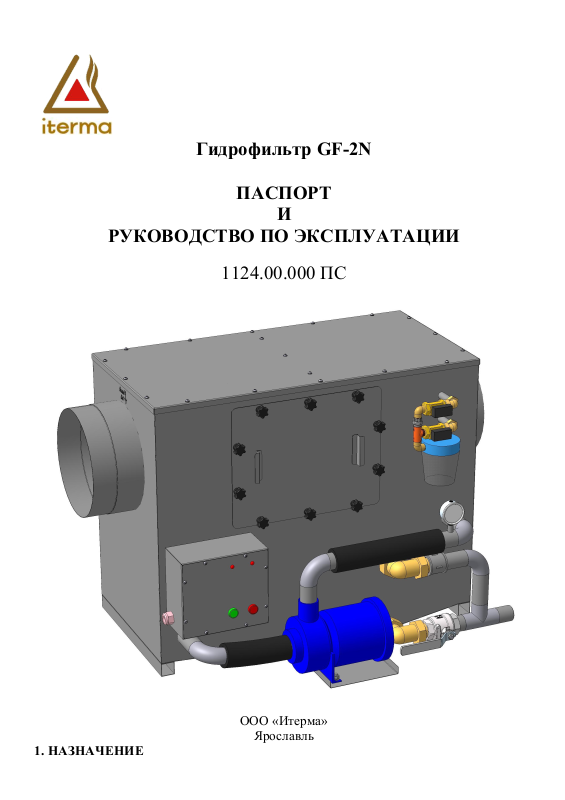

Гидрофильтр GF-2N
ПАСПОРТ
И
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
1124.00.000 ПС
ООО «Итерма»
Ярославль
1. НАЗНАЧЕНИЕ
2
Фильтр предназначен для очистки и шокового охлаждения дыма, отводимого
от печей, в которых сжигается твёрдое топливо. Ш оковое охлаждение и очистка
дыма, обеспечиваемые фильтром, минимизируют риск возникновения пожара в
дымовых трубах и снижают объём необходимого обслуживания труб.
Корпус фильтра представляет собой замкнутый резервуар со съёмными
крышками. На торцах изделия имеется два патрубка Ø 315 мм. Внутренний объём
разделён переборкой и фильтрами, которые образуют каналы для прохождения дыма.
На одном из патрубков смонтирован вытяжной вентилятор производительностью
2000 м3/ч. Нижняя часть ванны наполнена водой (объём 90 л). Спереди находится
насос, обеспечивающий циркуляцию воды. Вода, с помощью насоса, из резервуара,
под высоким давлением, подаётся на форсунки, расположенные в канале для
прохождения дыма. Форсунки образуют водяную завесу. Дым, проходя через завесы,
очищается от частиц гари и жира, а также охлаждается до безопасной температуры
(до 60 ºС). В ванне гидрофильтра постоянно происходит обновление воды расходом
40 литров в час.
Гидрофильтр работает от электрической сети напряжением 230В±10%
переменного однофазного тока с частотой 50 Гц с наличием заземляющего провода.
Условия эксплуатации – температура окружающего воздуха +25(+/-10)°С.
Перед применением внимательно ознакомьтесь с паспортом на изделие.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
Таблица 1: Технические характеристики.
Модель
GF-2N
Габаритные размеры (не более), мм.
1227х765х816
Потребляемая мощность, Вт, не более
975±10%
Напряжение, В
230
Частота, Гц
50
Производительность, м³/час
2000
Давление холодной воды, кПа
1,4
Объем воды в ванне гидрофильтра, л
90
Расход воды, л/час
40
Масса не более, кг.
140
ВНИМАНИЕ! Предприятие - изготовитель постоянно расширяет и
совершенствует ассортимент выпускаемой продукции, поэтому реальный комплект,
внешний вид и технические характеристики изделия могут отличаться от указанных в
данном паспорте без ухудшения потребительских свойств.
3. ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСН ОС ТИ И ПОЖ АРН ОЙ
БЕЗОПАСНОСТИ
3
3.1. Гидрофильтр выполнен с защитой от поражения электрическим током по
классу 1 по ГОСТ Р 52161.1, степень защиты по ГОСТ 14254 – IР20.
3.2. Гидрофильтр необходимо подключать к электрической сети, имеющей
защитное заземление.
3.3. Перед включением необходимо убедиться в целостности корпуса и
электропроводки. Не допускается эксплуатация с поврежденными корпусными
деталями или электропроводкой.
3.4 Температура входящего в гидрофильтр из печи воздуха не должна
превышать 200°С.
4. КОМПЛЕКТ ПОСТАВКИ
- гидрофильтр - 1шт;
- вентилятор радиальный - 1шт;
- подставка вентилятора - 1шт;
- упаковка - 1шт;
- паспорт - 1шт.
5. ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ
Фильтр устанавливается на расстоянии не более 5 м от печи и соединяется с
ней металлическим дымоходом Ø 315 мм, выдерживающим температуру более 200°С.
Температура входящего в гидрофильтр из печи воздуха не должна превышать
200°С.
Для исключения вибрации вентилятора радиального вентилятор необходимо
устанавливать на амортизирующие подставки
ВНИМАНИЕ! МЕЖДУ ВОЗДУХОВОДОМ Ø 315 мм. И ВЫПУСКНОЙ
ТРУБОЙ ПЕЧИ НЕОБХОДИМ ЗАЗОР ДЛЯ ЗАБОРА СВЕЖЕГО ВОЗДУХА.
4
Гидрофильтр с системой вентиляции необходимо соединять металлическим
дымоходом Ø 315 мм. Если часть дымоотводной трубы, выходящей из фильтра, имеет
горизонтальное п оложен ие, следует создать минимальный уклон 5% для стока из неё
конденсата.
Гидрофильтр подсоединяется к холодному водопроводу гибкой подводкой к
магистральному фильтру грубой очистки штуцером с резьбой ½″.
Подключать гидрофильтр к канализации необходимо гофрой 1½х40/50″
подсоединив гайку гофры к сливной системе гидрофильтра
5
6
6. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИ И
Включить гидрофильтр нажатием на зеленую кнопку СТАРТ, после чего
кнопка начнет подсвечиваться. По достижении необходимого уровня воды,
включится центробежный насос и вытяжной вентилятор.
Фильтр вышел в рабочий режим.
ВНИМАНИЕ! РОЗЖИГ ПЕЧИ ПРОИЗВОДИТСЯ ТОЛ ЬКО ПОСЛЕ
ВЫХОДА ФИЛЬТРА В РАБОЧИЙ РЕЖИМ.
Обновление воды происходит автоматически и постоянно с расходом в 40
литров в час.
В конце рабочего дня, после остановки и полного остывания печи,
необходимо выключить гидрофильтр нажатием на красную кнопку СТОП.
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Для гарантии длительной безаварийной работы фильтра, необходимо
периодически проводить сервисное обслуживание, согласно таблице.
№
Периодичность
Проводимые работы
1
Ежедневно
Осмотр на наличие протечек воды. Наружные поверхности
фильтра необходимо очищать от загрязнений. Не
рекомендуется использовать абразивные чистящие средства,
так как это приводит к появлению царапин.
2
Ежедневно
Контролировать давление в системе подачи воды. Давление
должно быть постоянным, равным 0,1мПа
3
2 раза в неделю
Сняв переднюю крышку добавить в гидрофильтр жидкое
моющее средство для посудомоечных машин. Количество
средства – из расчета на 90 литров воды. Средство заливать за
2-3 часа до окончания работы.
4
2 раза в неделю
Сняв переднюю крышку, извлечь фильтра и промыть в
проточной воде. Устанавливать фильтра необходимо согласно
нанесенной на торце фильтра гравировки
5
Ежемесячно
Очистка от нагара и жировых отложений датчика уровня воды.
Для очистки необходимо снять верхнюю крышку. Губкой, с
моющим средством, очистить поплавок. При необходимости –
очистить от загрязнения внутреннюю поверхность фильтра.
6
Ежеквартально
Проверка и при необходимости чистка форсунок водяной
завесы.
7
Каждые 875
часов или по
мере
растворения
полифосфата
натрия
Наполнение емкости ITA FILTER F50119 фильтрующим
веществом полифосфатом натрия. Максимальный ресурс и
производительность фильтра зависят от качества исходной
воды.
8. ВОЗМОЖНЫЕ НЕИСПРАВНОС ТИ И ИХ УСТ РАН ЕНИ Е
7
№
Сигнал или
неисправность
Причина
Действия персонала
1
Гидрофильтр не
включается
1. Отсутствует
напряжение в сети
2. Неисправность
подключения
электрооборудования
1. Проверить подключение
гидрофильтра к сети
2. Обратиться в сервисную
службу
ПЕЧЬ НЕ РАЗЖИГАТЬ!
2
Гидрофильтр не вы
ходит на рабочий
режим
1. Перекрыт кран
подачи воды
2. Неисправны
соленоидные клапана
гидрофильтра
1. Открыть кран подачи воды
2. Обратиться в сервисную
службу
ПЕЧЬ НЕ РАЗЖИГАТЬ!
3
В процессе работы
загорается красная
лампочка перегрева
двигателя и
включается
НЕПРЕРЫВНЫЙ
звуковой сигнал.
Произошел перегрев
одного из двигателей
Обратиться в сервисную
службу.
ПЕЧЬ НЕОБХОДИМО
СРОЧНО
ПОГАСИТЬ !
4
В процессе работы
загорается красная
лампочка перегрева
воздуха и включается
НЕПРЕРЫВНЫЙ
звуковой сигнал.
Воздух на выходе из
гидрофильтра не
охлаждается до
необходимой
температуры
Автоматически включится
замена воды в ванне
гидрофильтра. Если по
истечении 10 минут сигнал
перегрева не прекратится, то
ПЕЧЬ НЕОБХОДИМО
СРОЧНО
ПОГАСИТЬ !
Обратиться в сервисную
службу.
5
Манометр системы
подачи воды
показывает давление
0мПа
Неисправен
центробежный насос
Обратиться в сервисную
службу.
ПЕЧЬ НЕОБХОДИМО
СРОЧНО
ПОГАСИТЬ !
6
Манометр системы
подачи воды
показывает давление
свыше 0,1 мПа
Засорены форсунки
или трубы системы
подачи воды
В конце рабочего дня
необходимо снять крышку
переднюю, извлечь фильтра и
прочистить форсунки
ВНИМАНИЕ! Гидрофильтр GF-2N оснащен двойным слоем
звукоизоляции, но тем не м енее рекомендуется по возм ожн ост и устанавливать
гидрофильтр в отдельном от производства помещении.
9. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
8
Изделие __________________________, номер ____________________ соответствует
технической документации и признан годной для эксплуатации.
Дата выпуска______________________________________________________________
10. СВИДЕТЕЛЬСТВО ОБ УПАКОВКЕ
Изделие упаковано ООО «Итерма» согласно требованиям, предусмотренным
технической документацией.
Упаковку произвел м.п.
(дата, подпись)
Изделие принял м.п.
(дата, подпись)
11. АКТ ПУСКА ИЗДЕЛИЯ В ЭКСПЛУАТАЦИЮ
Настоящий акт составлен на изделие производства ООО «Итерма»
_________________________________________________________________________
(тип, заводской номер изделия и дата изготовления изделия)
владельцем
_________________________________________________________________________
(наименование и адрес организации)
(должность, Ф.И.О. представителя организации)
и представителем специализированной
организации_______________________________________________________________
(наименование организации)
механиком________________________________________________________________
(должность, Ф.И.О. представителя организации)
_________________________________________________________________________
(номер диплома, удостоверения специалиста )
и удостоверяет, что:
- Изделие пущено в эксплуатацию и принято на обслуживание в соответствии с
договором № ________________ от “____”_________________ 20___г. между
9
владельцем оборудования и специализированной
организацией____________________
_________________________________________________________________________
Акт составлен и подписан:
Владелец оборудования
Представитель специализированной
организации
(подпись)
(подпись)
М.П.
М.П.
“____”_______________ 20 ___ г.
УЧЕТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Дата
Вид технического
обслуживания
Замечания о техническом
обслуживании
Должность, фамилия и
подпись ответственного
лица
11
ГАРАНТИЙНЫЙ СЕРТИФИКАТ
Наименование продукции: _________________________________________
Дата выпуска:____________________________________________________
Наименование компании
продавца:_______________________________________________________
печать и подпись продавца
Наименование компании
покупателя:______________________________________________________
печать и подпись покупателя
Дата покупки: ____________________________________________________
Адрес монтажа:___________________________________________________
1. Предприятие - изготовитель гарантирует нормальную работу изделия в течение
12 месяцев со дня продажи при условии соблюдения правил, изложенных в настоящем
паспорте.
2. Гарантия не распространяется в случае выхода изделия из строя по вине
потребителя из-за несоблюдения требований, изложенных в настоящем паспорте.
3. Обмен и возврат изделий надлежащего качества осуществляется в соответствии с
действующим законодательством РФ.
4. В течение гарантийного срока поставщик гарантирует безвозмездное устранение
выявленных дефектов изготовления и замену вышедших из строя составных частей
изделия, произошедших не по вине потребителя, при соблюдении потребителем условий
транспортирования, хранения и эксплуатации изделия.
5. Все рекламационные детали, узлы и комплектующие изделия должны быть
переданы поставщику для анализа и принятия мер к дальнейшему предотвращению их
появления.
6. Рекламация поставщиком рассматривается с обязательным предоставлением
следующих документов:
6.1. Копия рекламации от потребителя (заявление, претензия)
6.2. Акт диагностики от поставщика (сервисной обслуживающей организации) с
указанием:
- наименование продукции и его серийный номер
- дата выпуска
- дата ввода в эксплуатацию
- обнаруженные специалистом неисправности
- причины выхода из строя (поломки)
6.3. Фотография шильда изделия или копия страниц паспорта с отметкой о упаковке
и датой выпуска
6.4. Копия акта пуска в эксплуатацию (при наличии формы акта в паспорте).
7. Рекламации поставщику направляются потребителем в порядке и сроки,
предусмотренные действующим законодательством.
Loading...
