Page 1

PROD. NO. 011232

MOD. NO. SPT324

1/2" Variable Speed D-Handle Drill

Operator’s Manual (p.2)

Perceuse 1/2 po à vitesse variable et poignée en D

Manuel de l’utilisateur (p.8)

SAVE THIS MANUAL

You will need this manual for safety instructions, operating procedures, and warranty. Put it and the original sales invoice in a safe, dry place for future reference.

CONSERVEZ CE GUIDE

Vous aurez besoin de ce guide pour les instructions de sécurité, les procédures d’utilisation et la garantie. Conservez-le dans un endroit sûr et sec pour référence future.

v081118

Page 2

IMPORTANT SAFETY INSTRUCTIONS

WARNING: When using electric tools, machines or equipment, basic safety

precautions should always be followed to reduce the risk of re, electric shock, and

personal injury.

READ ALL INSTRUCTIONS BEFORE USING THIS TOOL

1. KEEP WORK AREA CLEAN. Cluttered areas invite injuries.

2. CONSIDER WORK AREA ENVIRONMENT. Don’t use power tools in damp,

wet, or poorly lit locations. Don’t expose your tool to rain. Keep the work area

ENGLISH

well lit. Don’t use tools in the presence of ammable gases or liquids.

3. KEEP CHILDREN AND BYSTANDERS AWAY. All children should be kept

away from the work area. Don’t let them handle machines, tools or extensions

cords. Visitors can be a distraction and are difcult to protect from injury.

4. GROUNDED TOOLS must be plugged into an outlet that itself is properly

installed and grounded. Grounding provides a low-resistance path to carry electricity to ground away from the operator, should the tool malfunction electrically. Do not remove the grounding prong from the plug or alter the plug in any way. If in doubt as to whether the outlet is properly grounded according to code, check with a qualied electrician.

5. OBSERVE PROPER PRECAUTIONS REGARDING DOUBLE INSULATION.

This tool is double insulated. It is equipped with a polarized plug. One blade is wider than the other, so it will t into a polarized outlet only one way. If you have difculty inserting the plug, try reversing it. If it still doesn’t t , do not alter the plug; have a qualied electrician install a polarized outlet.

6. GUARD AGAINST ELECTRIC SHOCK. Prevent body contact with grounded

surfaces: pipes, radiators, ranges, and refrigerator enclosures. When your body is grounded the risk of electric shock increases. When working wherever “live” electrical wires may be encountered, try to ascertain whether there is a

FRANÇAIS

danger of shock. Even so, DO NOT TOUCH ANY METAL PARTS OF THE TOOL while using it. Hold the tool only by the plastic grip to prevent electric

shock if you contact a live wire.

7. DO NOT ABUSE THE CORD. Never carry your tool by the cord or pull on the

cord to unplug it. Protect the cord from potential sources of damage: heat, oil & solvents, sharp edges, or moving parts. Replace damaged cords

immediately.

8. WHEN WORKING OUTDOORS, USE AN OUTDOOR-RATED EXTENSION CORD. An extension cord rated for outdoor use must be marked “W-A”

or “W”.

9. DO NOT EXPOSE ELECTRICAL POWER TOOLS TO MOISTURE. Rain or wet conditions can cause water to enter the tool and lead to electric shock.

10. ENSURE THE EXTENSION CORD YOU USE IS OF SUFFICIENT GAUGE FOR ITS LENGTH.

Amps 0-5 amps 16 ga. 16 ga. 16 ga. 14 ga. 12 ga. 12 ga.

5.1-8 amps 16 ga. 16 ga. 14 ga. 12 ga. 10 ga. Do Not Use

8.1-12 amps 14 ga. 14 ga. 12 ga. 10 ga. Do Not Use Do Not Use

12.1-15 amps 12 ga. 12 ga. 10 ga. 10 ga. Do Not Use Do Not Use

15.1-20 amps 10 ga. 10 ga. 10 ga. Do Not Use Do Not Use Do Not Use

11. STORE IDLE EQUIPMENT. Store equipment in a dry area to inhibit rust.

12. DON’T FORCE THE TOOL. It will do the job better and more safely at the rate

13. USE THE RIGHT TOOL. Don’t force a small tool or attachment to do the work

Recommended Minimum Wire Gauge for Extension Cords

from

Tool Nameplate 25’ length 50’ length 75’ length 100’ length 150’ length 200’ length

Equipment also should be in a high location or locked up to keep out of reach

of children.

for which it was intended.

of a larger industrial tool. Don’t use a tool for a purpose for which it was not

intended.

Page 3

IMPORTANT SAFETY INSTRUCTIONS

14. DRESS PROPERLY. Don’t wear loose clothing or jewelry; they can be caught in

moving parts. Protective, non-electrically conductive gloves and non-skid footwear are recommended when working. Wear protective hair covering to contain long hair and keep it from harm.

15. USE EYE PROTECTION. Use a full-face mask if the work you’re doing produces metal lings, dust or wood chips. Goggles are acceptable in other situations. Wear a clean dust mask if the work involves creating a lot of ne or coarse dust.

16. SECURE WORK. Use clamps or a vise to hold the work. It’s safer than using your hands and it frees both hands to operate the tool.

17. DON’T OVERREACH. Keep proper footing and balance at all times. Do not reach over or across machines that are running.

18. MAINTAIN TOOLS WITH CARE. Keep tools sharp and clean for better and safer performance. Follow instructions for lubricating and safe performance. Follow instructions for lubricating and changing accessories. Keep handles dry, clean and free from oil and grease.

19. AVOID UNINTENTIONAL STARTING. Be sure the switch is in the OFF position

before plugging in.

20. ALWAYS CHECK AND MAKE SURE TO REMOVE ANY ADJUSTING KEYS OR WRENCHES before turning the tool on. Left attached, these parts can y

off a rotating part and result in personal injury.

21. DO NOT USE THE TOOL IF IT CANNOT BE SWITCHED ON OR OFF. Have your tool repaired before using it.

22. DISCONNNECT THE PLUG FROM POWER BEFORE MAKING ANY ADJUSTMENTS. Changing attachments or accessories can be dangerous if the

tool could accidentally start.

23. STAY ALERT. Watch what you are doing & use common sense. Don’t operate

any tool when you are tired.

24. CHECK FOR DAMAGED PARTS. Before using this tool, any part that is damaged should be carefully checked to determine that it will operate properly and perform its intended function. Check for alignment of moving parts, binding of moving parts, breakage of parts, mountings, and other conditions that may affect its operation. Inspect screws and tighten any ones that are loose. Any part that is damaged should be properly repaired or replaced by an authorized

service center unless otherwise indicated elsewhere in the instruction manual.

Have defective switches replaced by an authorized service center. Don’t use

the tool if switch does not turn it on and off properly.

25. REPLACEMENT PARTS. When servicing, use only identical replacement parts.

26. SERVICE AND REPAIRS should be made by qualied repair technicians at an

authorized repair centre. Improperly repaired tools could cause serious shock

or injury

ENGLISH

FRANÇAIS

1/2" VARIABLE SPEED D-HANDLE DRILL

SAFETY PRECAUTIONS FOR

1. ALWAYS CHECK THE SPEED RATING OF ACCESSORIES. This tool will

spin accessories at up to 850 rpm. Accessories not rated for speeds this high will very likely y apart and could cause serious injury.

2. KEEP BOTH AUXILIARY HANDLES attached and use them whenever possi- ble to retain maximum control of the tool. Loss of control of this tool can cause

serious injury.

3. GUARD AGAINST ELECTRIC SHOCK. When working wherever “live” electrical wires may be encountered, try to ascertain whether there is a danger of shock. Even so, DO NOT TOUCH ANY METAL PARTS OF THE TOOL while using it. Hold the tool only by the plastic grips to prevent electric shock if you

contact a live wire.

Page 4

SPECIFICATIONS

n120 V, 60 Hz, 9 amps nVariable speed: 0-850 rpm nChuck capacity: 13 mm / 1/2", key included n27:1 double gear reduction drive nTrigger features nger-tip forward/reverse, speed regulation dial, and lock-on

button

nThree-position side handle ts left, right, and centre nSpade-type D-handle is removable, or positions vertically or horizontally nAccessible motor brushes

ENGLISH

nTool weight: 3.6 kg / 8 lb. nPackage weight: 4.1 kg / 9 lb.

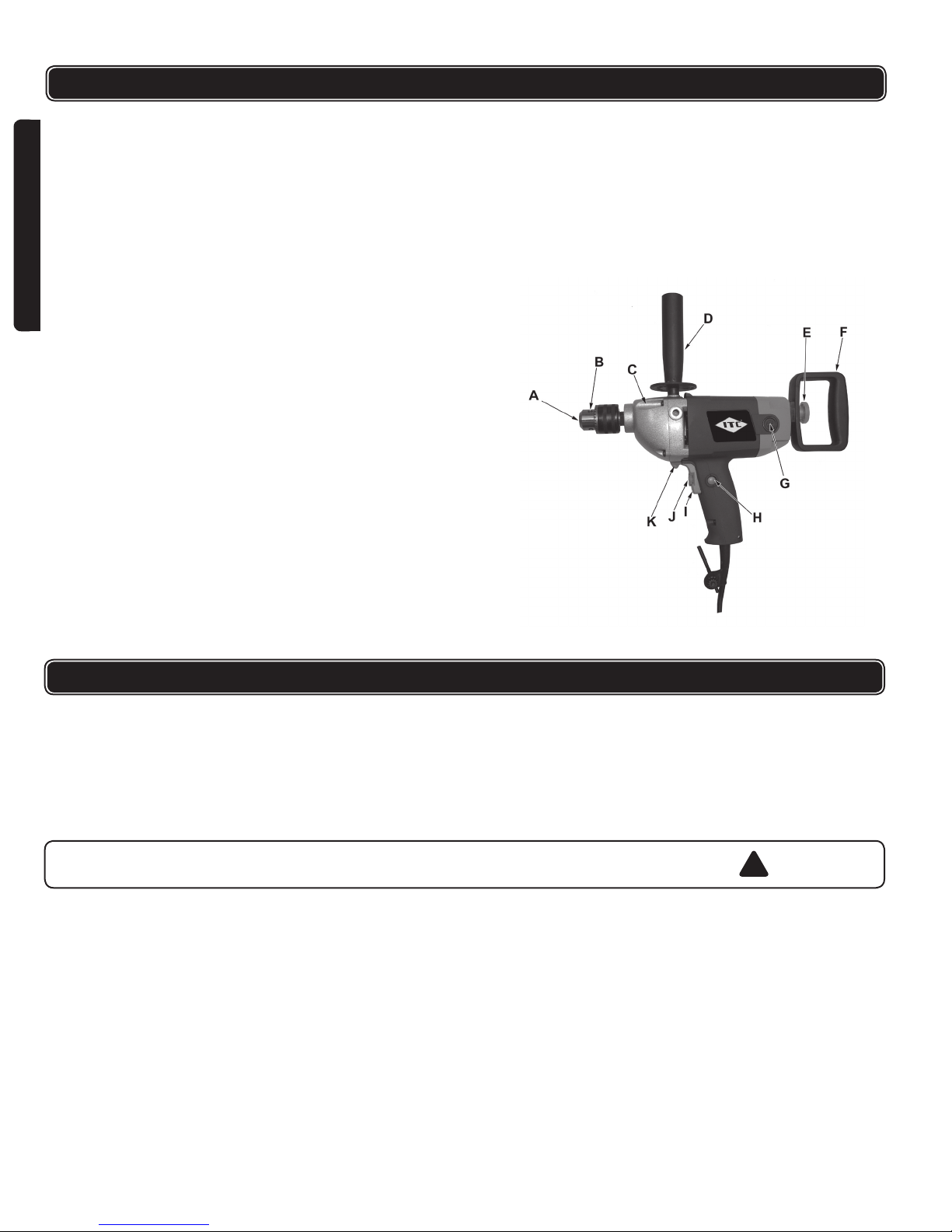

FUNCTIONAL DESCRIPTION

A. 1/2" 3-jaw chuck B. Hole for chuck key insertion C. Metal gear housing with hardened alloy gears

D. Auxiliary side handle

E. D-handle retention knob F. Re-positionable spade-type D-handle G. Motor brush dust cover cap H. Trigger lock button I. Variable speed trigger J. Speed regulation dial K. Finger-tip control forward / reverse lever

FRANÇAIS

ASSEMBLY

Your new ITC 011232 1/2" VARIABLE SPEED D-HANDLE DRILL package

contains:

nDrill nChuck key nAuxiliary side handle nRe-positionable spade-type D-handle

CAUTION: This tool is heavy and is quite powerful. We recommend both the handles be attached whenever possible.

The D-handle can be mounted over the cross-shaped boss at the back of the housing. in either a vertical or horizontal alignment:

1. Hold it in place by rmly tightening the black 32 mm / 1-1/4" diameter knurled knob through the D-handle into the threaded hole in the boss.

2. The auxiliary side handle should also be mounted.

3. Screw the threaded end of the handle into one of the three threaded holes in

the metal gear housing, depending on which position works best for the job.

There is one hole on each side and one on top.

For tight spaces, the D-handle can be temporarily left off the back of the drill.

Page 5

OPERATING PROCEDURES

The ITC 011232 1/2" Variable Speed D-Handle Drill, with its low speed and high torque is especially suited for heavy-duty drilling into steel, wood, and plastics. Its variable speed trigger allows a soft start, useful when turning paint and drywall mud mixing paddles. The speed limiting dial on the trigger can be used to set the

optimum speed for a particular material.

OPERATING THE CHUCK

ENGLISH

WARNING: Be sure the drill is disconnected from power before operating chuck.

To open the jaws of the chuck,

1. Insert the chuck key into one of the three holes ranged around the outside and match the teeth of the key with the teeth of the gear ring around the chuck housing.

2. Turn the chuck key counterclockwise, or if possible, turn the chuck by hand until it will accept the drill bit or accessory shaft, up to 1/2" (13 mm) in diameter.

3. Insert the bit into the chuck.

4. Lift the bit very slightly (1.5 mm or 1/16") off the bottom and center it between

the jaws.

Close the chuck:

1. Tighten it by hand and then continue by turning the chuck key counter-clockwise.

2. Perform nal tightening by inserting the chuck key and tightening it in all

three holes around the chuck.

CAUTION: Remove the chuck key before using the tool.

RUNNING THE ITC 011232

1. Plug in the tool.

2. Hold the tool rmly, usually by the main trigger handle and the auxiliary side handle. Depending on the situation, the auxiliary handle can be pushed up against a rm support and the tool held with one hand on the D-handle and one on the trigger handle.

3. Squeezing the trigger more will increase the speed. The maximum speed is adjustable by rotating the speed adjustment wheel in the trigger.

4. To maintain a certain speed when set on the adjustment wheel, engage the lock-on button on the left side of the handle when squeezing the trigger switch.

5. To disengage the lock-on button, squeeze the trigger momentarily.

6. To change the chuck rotation direction, move the forward / reverse lever above the trigger to the other side. Setting the direction switch to the right causes the drill to turn clockwise, for normal drilling. The direction switch moved to the left will cause the drill to run in reverse (counterclockwise) direction, backing drill bits and screws out of their holes.

FRANÇAIS

CAUTION: Do not change the drilling direction while the motor is turning. Release the trigger and allow the chuck to stop its rotation before throwing the forward /reverse lever.

WARNING: Turn off your drill at once, unplug and inspect it for serious problems if:

• Moving parts get stuck

• Speed drops to an abnormally low level

• The motor housing gets hot

• Sparks or odours emit from the casing.

Page 6

OPERATING PROCEDURES

MATERIALS

Use a sharp drill bit especially designed to cut the material you are working on. Generally speaking, metal and plastics drilling would be performed at low speeds. It is recommended you use a cutting uid on metal surfaces except cast iron and brass to avoid heat buildup.

Higher speeds are more suitable for drilling in wood. It is possible to use metal drills in wood, but be sure to stop frequently to clear the utes of shavings or heat

ENGLISH

buildup may cause damage to the material or the bit.

MAINTENANCE

• Keep the vents clear of dust and debris. This will help prevent possible electrical shorts and ensure proper cooling.

• Keep the tool housing clean, free of oil and grease by using mild soap and a

damp (not wet) cloth.

• Inspect the cord regularly and have it replaced by an authorized repair facility if it is damaged.

• Lubrication for this tool is done at the factory and should not be necessary again

under normal use.

Should the chuck require replacement,

1. Warning: Disconnect the tool from power.

2. Open the chuck jaws as widely as possible so you can get at the chuck retaining screw.

3. Unscrew the chuck retaining screw with a Phillips screwdriver and remove it.

FRANÇAIS

Note that this is a left-hand threaded screw and you remove it by turning it

clockwise.

4. Clamp the shorter arm of a large Allen wrench in the chuck, aligning it with the jaws so they grip three of its six the at sides.

5. Tighten the chuck’s jaws onto the Allen wrench, using the chuck key in the manner described in Operating the Chuck, above.

6. Place the drill on a at surface, and support the chuck with a piece of wood about 25mm or 1" above that surface.

7. A wrench can be used to further hold the shaft steady if need be. There are two atted surfaces just behind the chuck that can be held with a wrench.

8. Strike the long arm of the Allen wrench in the chuck with a hammer so that the chuck loosens, turning counter-clockwise. This may require a fairly sharp blow. It can then be unscrewed from the spindle by hand.

9. Repeat the process in reverse to install a new chuck.

• An authorized repair centre should do any repairs, modication, or maintenance that involve disassembling the tool.

• Any damage to the tool should be corrected at an authorized repair centre.

Page 7

PARTS LIST

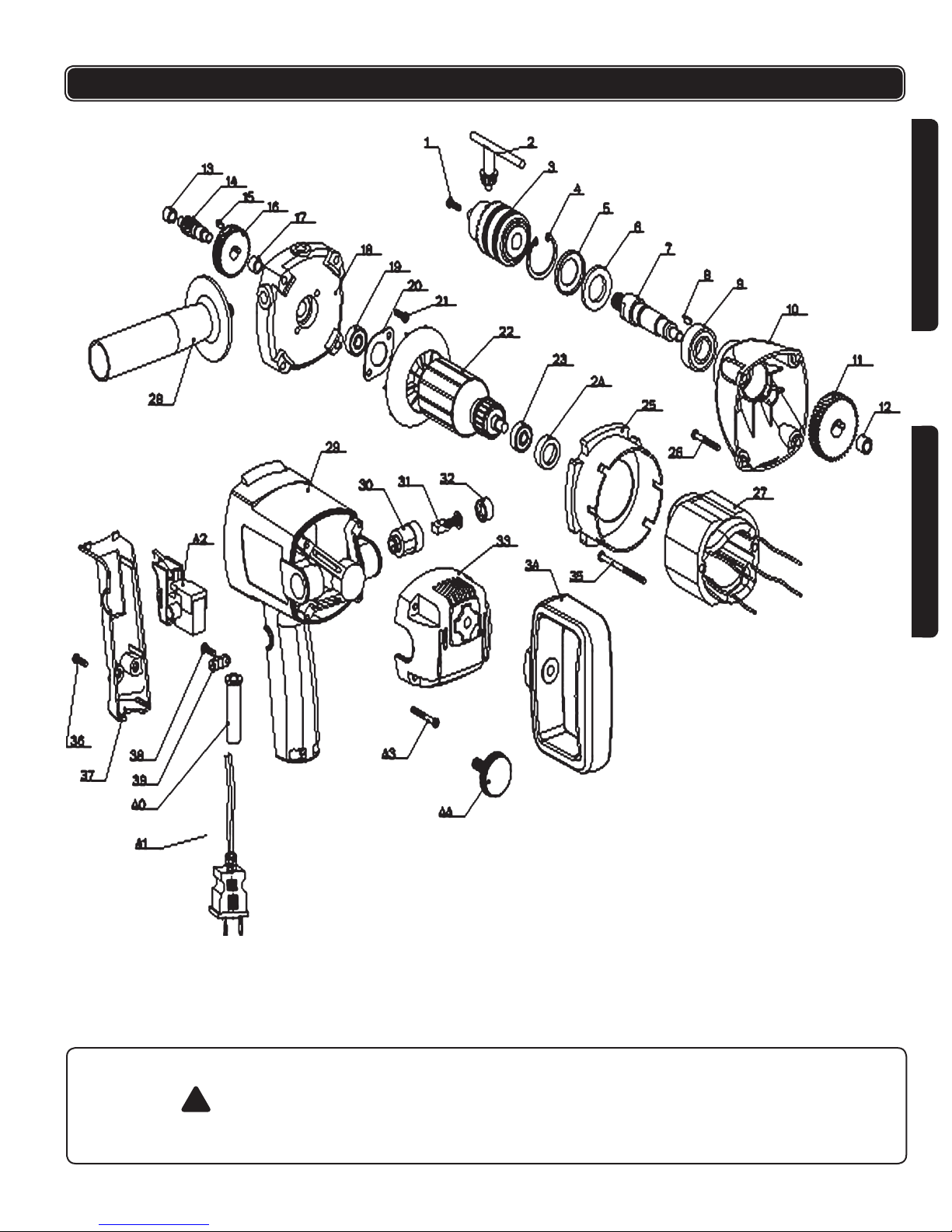

Please refer to the schematic drawing on page 15.

No. Description No. Description

1 Screw 23 608 Bearing 2 Chuck key 24 Bushing 3 Chuck 25 Housing

4 Circlip 26 Screw 5 Outer plate 27 Stator

6 Washer 28 Handle 7 Shaft 29 Body shell

8 Split pin 30 Brush holder

9 6003 Bearing 31 Carbon brush 10 Head shell 32 Brush cover 11 Gear 33 Back cover 12 081210 Roller pin 34 Handle 13 071109 Roller pin 35 Screw 14 Gear shaft 36 Screw 15 Split pin 37 Handle cover 16 No.2 Gear 38 Screw 17 071109 Roller pin 39 Cable clip 18 Cover 40 Cable Protector 19 6000 bearing 41 Plug 20 Bearing cover 42 Switch

21 Screw 43 Screw 22 Rotor 44 Screw

ENGLISH

FRANÇAIS

WARRANTY

ITC branded power tools, air nailers staplers and compressors are designed for use in DIY (do-it-yourself), light or intermittent duty, semi-professional applications.

They are not intended for use in professional, production, industrial or continual use applications.

ITC makes every effort to ensure that its products meet high quality and durability standards and are warranted for two years against manufacturers’ faults and defects for a period of two years from the date of purchase to the original owner. ITC will REPAIR OR REPLACE (at our discretion) merchandise deemed by the company to be defective, provided that it is has not been misused, abused, altered, or repaired by anyone other than an authorized repair centre.

Please consult the ITC catalogue or your nearest ITC distributor to determine those products that are covered by our over-the counter warranty. Any ITC tool that fails during normal use and within the specied warranty period and qualies for over-the counter warranty must be returned to its point of purchase for replacement or credit. Any item not listed as over-the-counter warranty must be shipped, prepaid freight, to an authorized repair depot accompanied by a copy of the invoice specifying the date that the item was purchased. Returned tools that are not accompanied by a proof of purchase (Copy of Invoice) will not be repaired or replaced under warranty.

This warranty does not extend to normal wear or consumable parts such as brad and staple gun driver blades, grinding discs, saw blades, driver bits, electric motor brushes, worn chords, etc. It also does not apply to ITC tools used in professional,

production, industrial or continual use applications.

For a listing of the authorized repair centers please refer to the ITC catalogue.

Page 8

IMPORTANTE DIRECTIVES DE SÉCURITÉ

AVERTISSEMENT : Durant l’usage des outils électriques, des machines et

de l’équipement, des précautions de sécurité de base devraient toujours être observées pour réduire le risque d’incendie, de choc électrique et de blessures corporelles.

LIRE TOUTES LES INSTRUCTIONS AVANT D’UTILISER CET OUTIL.

1. CONSERVEZ L’AIRE DE TRAVAIL PROPRE. Le désordre facilite les

blessures.

2. SOYEZ CONSCIENT DE VOTRE ENVIRONNEMENT DE TRAVAIL.

ENGLISH

FRANÇAIS

utiliser les outils motorisés dans des endroits humides, mouillés ou insufsamment éclairés. Ne pas exposer vos outils à la pluie. Conservez l’aire de travail bien éclairée. Ne pas utiliser les outils en présence de gaz ou de liquides inammables.

3. GARDEZ LES ENFANTS ET LES SPECTATEURS À L’ÉCART. Tous les

enfants doivent être tenus à l’écart de l’aire de travail. Ne leur permettez pas de toucher les machines, les outils ou les rallonges électriques. Les visiteurs peuvent causer une distraction et on doit les protéger contre les blessures

corporelles.

4. LES OUTILS MIS À LA TERRE doivent être branchés dans une prise qui

elle-même a été installée et mise à la terre adéquatement. Si l’outil avait un problème électrique, la mise à la terre offre un cheminement de faible résistance transportant l’électricité à la mise à la terre loin de l’opérateur. Ne jamais enlever la broche de mise à la terre ou modier la che. En cas de doute quant à l’installation appropriée de la mise à la terre, consultez avec un électricien qualié.

5. PRENEZ LES PRÉCAUTIONS APPROPRIÉES CONCERNANT L’ISOLATION DOUBLE. Cet outil est doublement isolé. Il est équipé d’une

che polarisée. Une lamelle de la che est plus large que l’autre et elle ne s’adaptera à une prise de courant polarisée que d’une seule façon. Si vous éprouvez des difcultés pour insérer la che, inversez-la. Si elle ne s’adapte toujours pas, ne pas tenter de modier la che. Demandez à un électricien qualié d’installer une prise de courant polarisée.

6. PRÉVENEZ LES CHOCS ÉLECTRIQUES. Éviter le contact de votre corps

avec les surfaces mises à terre : tuyaux, radiateurs, cuisinières et réfrigérateurs. Si votre corps est mis à la terre, le risque de choc électrique est augmenté. Si vous effectuez des travaux dans les secteurs où des ls électriques sous tension pourraient être touchés, tentez de déterminer s’il y a un risque de choc électrique. Mais en toute circonstance, NE PAS TOUCHER AUNE PARTIE MÉTALLIQUE DE L’OUTIL durant son usage. Toujours tenir l’outil par la poignée en plastique pour prévenir les chocs électriques en cas de contact avec un l sous tension.

7. NE PAS ABUSER DU CORDON. Ne jamais transporter votre l’outil par le cor- don ou tirer sur le cordon pour le débrancher. Protégez le cordon des sources potentielles de dommage : La chaleur, l’huile et les solvants, les rebords aiguisés ou les pièces mobiles. Remplacez les cordons endommagés immédi-

atement.

8. POUR LE TRAVAIL À L’EXTÉRIEUR, TOUJOURS UTILISER UNE RALLONGE ÉLECTRIQUE HOMOLOGUÉE POUR L’USAGE À L’EXTÉRIEUR.

Une rallonge électrique homologuée pour usage à l’extérieur doit porter la marque « W-A » ou « W ».

9. NE PAS EXPOSER LES OUTILS ÉLECTRIQUES À L’HUMIDITÉ. La pluie ou les conditions humides peuvent causer l’inltration d’eau dans l’outil.

10. ASSUREZ-VOUS QUE LA RALLONGE ÉLECTRIQUE QUE VOUS UTILISEZ EST DE CALIBRE SUFFISANT POUR SA LONGUEUR.

Calibre minimum recommandé pour les cordons de rallonge

Indice d’intensité (ampère) Longueur de Longueur de Longueur de Longueur de Longueur de Longueur de 7,6 m(25 pi.) 15,2 m(50 pi.) 22,9 m(75 pi.) 30,4 m(100 pi.) 45,7 m(150 pi.) 60,9 m(200 pi.) 0-5 amp. cal. 16 cal. 16 cal. 16 cal. 14 cal. 12 cal. 12

5.1-8 amp. cal. 16 cal. 16 cal. 14 cal. 12 cal. 10 Ne pas utiliser

8.1-12 amp. cal. 14 cal. 14 cal. 12 cal. 10 Ne pas utiliser Ne pas utiliser

12.1-15 amp. cal. 12 cal. 12 cal. 10 cal. 10 Ne pas utiliser Ne pas utiliser

15.1-20 amp. cal. 10 cal. 10 cal. 10 Ne pas utiliser Ne pas utiliser Ne pas utiliser

Ne pas

Page 9

IMPORTANTE DIRECTIVES DE SÉCURITÉ

11. REMISEZ L’ÉQUIPEMENT QUI N’EST PAS UTILISÉ. Rangez l’équipement

dans un endroit sec pour empêcher la rouille. L’équipement devrait aussi être remisé dans un endroit haut ou sous clé, hors d’atteinte de la portée des

enfants.

12. NE PAS FORCER L’OUTIL. Il fera un meilleur travail, de manière plus

sécuritaire, au rythme pour lequel il est conçu.

13. UTILISEZ L’OUTIL APPROPRIÉ. Ne pas forcer un petit outil ou un accessoire

à faire le travail d’un outil industriel plus gros. Ne pas utiliser un outil à une n pour laquelle il n’a pas été conçu. gants de protection à l’épreuve de la conductivité électrique et des souliers antidérapants sont recommandés durant le travail. Portez un couvre-tête de protection pour recouvrir les cheveux longs et prévenir les emmêlements.

14. HABILLEZ-VOUS DE MANIÈRE APPROPRIÉE. Ne pas porter de vêtement

ample ou de bijoux. Ils peuvent être attrapés par les pièces mobiles. Des lunettes de sécurité sont appropriées dans les autres situations. Portez un masque à poussière propre si le travail implique la création d’une quantité appréciable de poussière ne ou à gros grains.

15. PROTÉGEZ VOS YEUX

si le travail que vous effectuez produit de la limaille métallique, de la poussière ou des éclats de bois. Des lunettes de sécurité sont appropriées dans les autres situations. Portez un masque à poussière propre si le travail implique la création d’une quantité appréciable de poussière ne ou à gros grains.

16. FIXEZ SOLIDEMENT LA PIÈCE DE TRAVAIL. Utilisez des pinces ou un étau

pour tenir la pièce de travail. C’est beaucoup plus sécuritaire que l’usage de vos mains et ceci libère vos deux mains pour contrôler l’outil.

17. NE PAS VOUS ÉTIREZ. Conservez vos pieds sur le sol et maintenez votre

équilibre en tout temps. Ne vous avancez pas au-dessus ou à travers les machines qui sont en mode de fonctionnement.

18. MAINTENEZ L’OUTIL EN BON ÉTAT. Conservez l’outil eflé et propre pour

une meilleure performance et plus de sécurité. Observez les instructions pour la lubrication et la performance sécuritaire. Respectez les directives de lubrication et de changement des accessoires. Conservez les poignées propres, sèches et libres d’huile et de graisse.

19. ÉVITEZ LA MISE EN MARCHE ACCIDENTELLE. Assurez-vous que l’interrupteur est à la position « ARRÊT » avant de brancher l’outil.

20. TOUJOURS VÉRIFIEZ ET RETIREZ LES CLÉS DE RÉGLAGE ET LES CLÉS ANGLAISES avant de mettre l’outil en marche. Laissez en place, ces pièces

peuvent se détacher de la pièce qui tourne et causer des blessures.

21. NE PAS UTILISER L’OUTIL SI L’INTERRUPTEUR « EN MARCHE / ARRÊT » NE FONCTIONNE PAS CORRECTEMENT. Faire réparer votre outil avant de

l’utiliser.

22. DÉBRANCHEZ L’OUTIL DE LA PRISE DE COURANT AVANT DE FAIRE LES RÉGLAGES. Les changements de pièce ou d’accessoire peuvent être dan-

gereux si l’outil peut être activé accidentellement.

23. SOYEZ ALERTE. Surveillez vos mouvements et utilisez le sens commun. N’utilisez pas un outil quand vous êtes fatigué.

24. EXAMINEZ POUR DES PIÈCES ENDOMMAGÉES. Avant d’utiliser cet outil,

toute pièce qui est endommagée devrait être soigneusement examinée pour s’assurer qu’elle fonctionnera adéquatement et qu’elle remplira sa fonction.

Vériez pour l’alignement et le coincement des pièces mobiles, le bris des

pièces, les montures et toutes autres conditions qui pourraient affecter dans son fonctionnement. Examinez les vis et resserrez celles qui sont relâchées. Toute pièce qui est endommagée devrait être correctement réparée ou remplacée par le centre de service autorisé, sauf si autrement indiqué ailleurs manuel de l’utilisateur. Les interrupteurs défectueux doivent être remplacés par un centre de service autorisé. Ne pas utiliser l’outil si l’interrupteur ne fonctionne

pas correctement.

25. PIÈCES DE RECHANGE. Pour le service, n’utilisez que des pièces de rechange identiques seulement.

26. SERVICE ET RÉPARATION doivent être effectués par des techniciens qualiés à un centre de service autorisé. Des outils qui ne sont pas réparés adéquatement peuvent causés un choc ou des blessures graves.

. Utilisez un masque qui recouvre le visage tout entier

ENGLISH

FRANÇAIS

Page 10

MESURES DE PRÉCAUTION POUR LA PERCEUSE 1/2 PO À VITESSE VARIABLE ET POIGNÉE EN D

VÉRIFIEZ TOUJOURS L’HOMOLOGATION DE VITESSE DES ACCESSOIRES.

L’outil fera tourner des accessoires à une vitesse allant jusqu’à 850 tr/min. Les accessoires non homologués pour des vitesses aussi élevées risquent bien d’éclater et de causer de graves blessures. GARDEZ FIXEZ LES DEUX POIGNÉES AUXILIAIRES et employez-les chaque fois que cela est possible an de maintenir un contrôle maximal de l’outil. Une

ENGLISH

perte de contrôle de cet outil peut entraîner de graves blessures. PROTÉGEZ-VOUS DES ÉLECTROCUTIONS. Lorsque vous travaillez dans un autre endroit où des ls électriques alimentés peuvent se trouver, vériez s’il existe un risque d’électrocution. Dans tous les cas, NE TOUCHEZ À AUCUNE PIÈCE MÉTALLIQUE DE L’OUTIL pendant son utilisation. N’employez que les poignées de plastique pour tenir l’outil an d’éviter toute électrocution au toucher d’un l alimenté.

SPÉCIFICATIONS

n120 V, 60 Hz, 9 A nVitesse variable : 0-850 tr/min nCapacité du mandrin : 13 mm / 1/2 po, clé comprise n27 :1 réducteur double nFonctions au bout des doigts : avancer, reculer, cadran de vitesse, bouton de

blocage

nTrois positions de la poignée latérale : gauche, droite, centre

FRANÇAIS

nPoignée de bêche de type D rétractable, positionnée à l¹horizontale ou à

verticale

nBalais (brosses) accessibles nPoids de l¹outil : 3,6 kg / 8 lb. nPoids de la boîte : 4,1 kg / 9 lb.

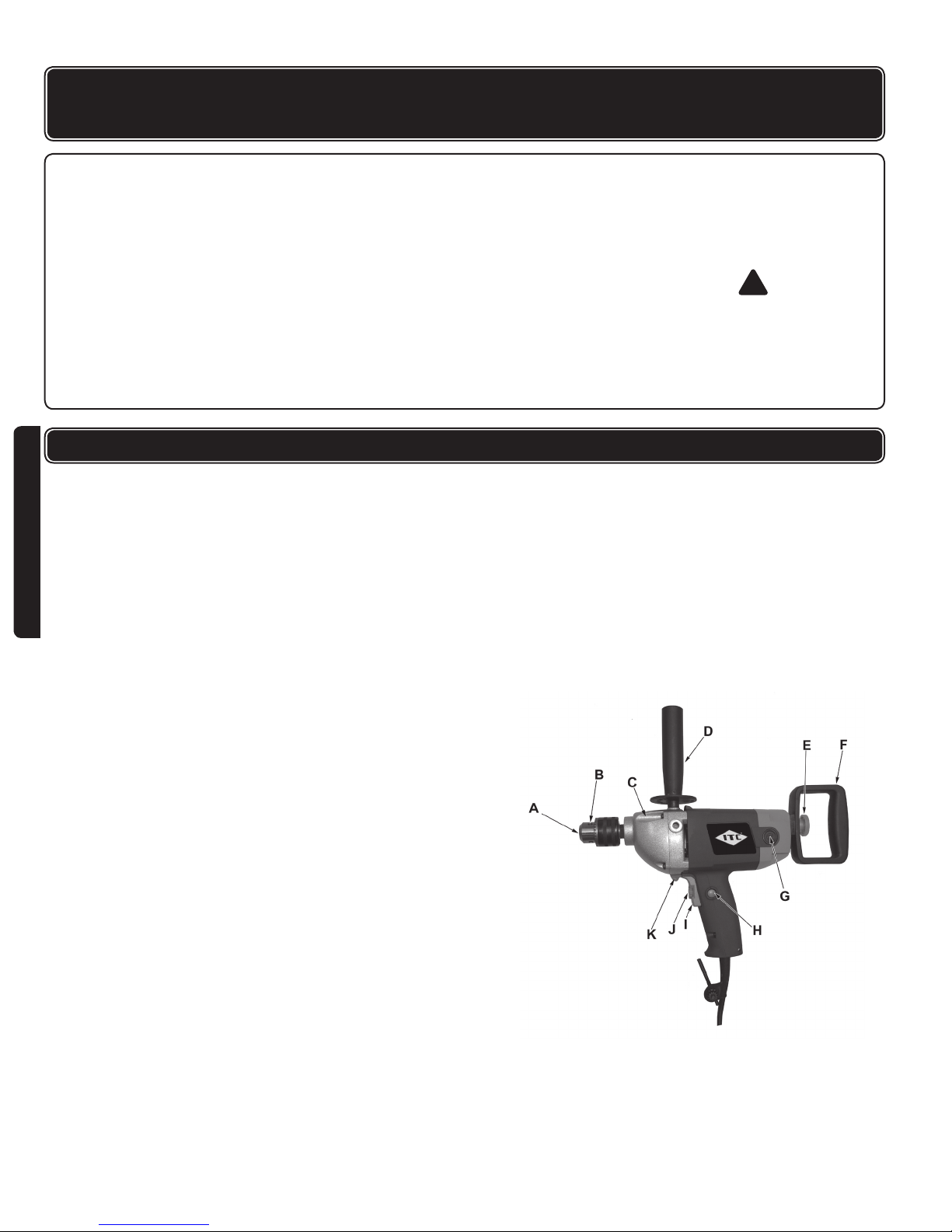

DESCRIPTION DES FONCTIONS

A. Mandrin autocentreur de 1/2 po

B. Ouverture d’insertion de la clé de mandrin C. Boîtier de métal avec engrenages d’alliage trempé D. Poignée latérale auxiliaire E. Bouton de retenue de la poignée fermée F. Poignées à pellefermée repositionnable G. Couvercle de protection de la brosse du moteur H. Bouton de blocage I. Bouton de vitesse variable

J. Cadran de vitesse

K. Levier de commande avant/arrière

Page 11

ASSEMBLAGE

La boîte de votre nouvelle perceuse à poignée fermée et à vitesse variable de ½

po ITC 011232 comprend :

nPerceuse nClé de mandrin nPoignée latérale auxiliaire nPoignée à pelle fermée repositionnable

ENGLISH

ATTENTION : Cet outil est lourd et très puissant. Nous vous recommandons de

xer les deux poignées chaque fois que cela est possible.

La poignée fermée peut être assemblée sur le bossage croisé à l’arrière du boîtier et alignée verticalement ou horizontalement.

1. Tenez-la en place en serrant fermement la poignée moletée noire de 32 mm / 1 1/4 po de diamètre, à travers la poignée fermée et dans l’ouverture letée dans le bossage.

2. La poignée auxiliaire latérale doit aussi être assemblée.

3. Vissez l’extrémité letée de la poignée dans une des trois ouvertures letées du boîtier de métal, selon la position la mieux adaptée à la tâche. Il y a une ouverture sur chaque côté et une sur de dessus.

Pour les espaces restreints, la poignée fermée peut être laissée sur l’arrière de la

perceuse.

FRANÇAIS

PROCÉDURES D’UTILISATION

La perceuse à poignée fermée et à vitesse variable de 1/2 po ITC 011232 est spéciquement conçue pour le perçage industriel de l’acier, du bois et du plastique, grâce à sa vitesse faible et sa couple élevée. Son bouton de vitesse variable permet un démarrage en douceur, très utile pour le mélange de peinture et le malaxage de pâte de jointoyage. Le cadran de limite de vitesse permet de déterminer la vitesse maximale pour un matériau particulier.

Fonctionnement du mandrin

MISE EN GARDE : Assurez-vous que la perceuse est débranchée de l’alimentation.

Pour ouvrir les mâchoires du mandrin :

1. Insérez la clé de mandrin dans l’une des trois ouvertures extérieures et emmaillez les dents de la clé avec les dents de l’anneau d’engrenage, autour du boîtier du mandrin.

2. Tournez la clé de mandrin dans le sens antihoraire ou, si possible, tournez le mandrin manuellement jusqu’à ce qu’il accepte la mèche de perceuse ou l’arbre à accessoires, jusqu’à un diamètre de 1/2 po (13 mm).

3. Insérez la mèche dans le mandrin.

4. Soulevez très légèrement la mèche (1,5 mm ou 1/16 po) et centrez-la entre les mâchoires.

Pour fermer le mandrin :

1. Serrez-le à la main et poursuivez ensuite en tournant la clé de mandrin dans

le sens antihoraire.

2. Effectuez un serrage nale en insérant la clé de mandrin et en la serrant dans

chacune des trois ouvertures autour du mandrin.

ATTENTION : Retirez la clé de mandrin avant d’employer l’outil.

Page 12

PROCÉDURES D’UTILISATION

MISE EN MARCHE DE LA ITC 011232

1. Branchez l’outil à l’alimentation.

2. Tenez fermement l’outil, en général par la poignée principale et la poignée latérale auxiliaire. Selon le cas, la poignée auxiliaire peut être poussée contre un support ferme et l’outil tenu avec une main sur la poignée fermée et l’autre sur la poignée de l’interrupteur à gâchette.

3. Plus la pression est forte sur l’interrupteur à gâchette, plus la vitesse augmente. La vitesse maximale se règle en faisant tourner la roue de réglage de

ENGLISH

la vitesse de l’interrupteur à gâchette.

4. An de maintenir une vitesse réglée à l’aide de la roue de réglage, enclenchez le bouton de blocage du côté gauche de la poignée en appuyant sur l’interrupteur à gâchette.

5. Pour désactiver le bouton de blocage, appuyez à momentanément sur l’interrupteur à gâchette.

6. Pour modier le sens de rotation du mandrin, déplacez le levier avant/arrière situé au-dessus de l’interrupteur à gâchette. Régler le levier avant/arrière vers la droite fait tourner la perceuse dans le sens horaire, pour un perçage normal. Régler le levier avant/arrière vers la gauche fait tourner la perceuse à reculons, dans le sens antihoraire, ce qui permet de retirer des mèches de perçage

et des vis des surfaces.

ATTENTION : Ne modiez pas le sens du perçage lorsque le moteur tourne.

Relâchez l’interrupteur à gâchette et laissez le mandrin arrêter de tourner avant d’employer le levier avant/arrière.

AVERTISSEMENT : Éteignez votre perceuse sur le champ, débranchez-la et inspectez-la si :

FRANÇAIS

• Des pièces mobiles sont coincées

• La vitesse descend à un niveau anormalement bas

• Le boîtier du moteur chauffe

• Des étincelles ou des odeurs émanent du boîtier

MATÉRIAUX

Servez-vous d’une mèche de perçage spécialement conçue pour le matériau que vous désirez couper. En général, le perçage de métal et de plastique est effectué à basse vitesse. L’utilisation d’un liquide de coupe sur les surfaces de métal est recommandée an d’éviter une surchauffe.

Les vitesses plus élevées conviennent mieux au perçage du bois. Il est possible d’employer une mèche à métal pour le bois, mais assurez-vous d’arrêter souvent an de nettoyer les copeaux des goujures, sans quoi la surchauffe pourra endommager le matériau ou la mèche.

Page 13

ENTRETIEN

• Gardez les ouvertures exemptes de poussière ou de débris. Cela préviendra les courts-circuits potentiels et assurera un refroidissement adéquat.

• Maintenez le boîtier de l’outil propre, exempt d’huile et de graisse, à l’aide d’un savon doux et d’un linge humide (non mouillé).

• Inspectez le cordon régulièrement et faites-le remplacer par un centre de réparation autorisé s’il est endommagé.

• Cet outil a été lubrié en usine. Aucune lubrication n’est nécessaire en cours

d’une utilisation normale.

Si le mandrin doit être remplacé :

1. Avertissement : Débranchez l’outil de l’alimentation.

2. Ouvrez les mâchoires du mandrin autant que possible, de sorte que vous puissiez accéder à la vis de retenue du mandrin.

3. Dévissez la vis de retenue du mandrin à l’aide d’un tournevis à tête cruciforme et retirez-la. Remarque : cette vis est letée en gaucher et vous devez la retirer

en la tournant dans le sens horaire.

4. Bloquez le bras court d’une grande clé hexagonale dans le mandrin en l’alignant avec les mâchoires, de sorte qu’il agrippe trois de ses six côtés plats.

5. Serrez les mâchoires du mandrin sur la clé hexagonale, en employant la clé hexagonale de mandrin selon les directives de la section Fonctionnement du

mandrin.

6. Placez la perceuse sur une surface plane, et supportez le mandrin à l’aide d’un morceau de bois à environ 25 mm ou 1 po au-dessus de cette surface.

7. Une clé peut être employée pour maintenir l’arbre en position, au besoin. Deux surfaces aplanies se trouvent tout juste derrière le mandrin. Elles peuvent être retenues à l’aide d’une clé.

8. Cognez le bras long de la clé hexagonale se trouvant dans le mandrin à l’aide d’un marteau an de desserrer le mandrin, en tournant dans le sens antihoraire. Le coup porté devra être assez fort. Le mandrin peut alors être dévissé manuellement de la bobine.

9. Répétez le procédé à l’envers pour installer un nouveau mandrin.

ENGLISH

FRANÇAIS

• Toute réparation, modication ou entretien nécessitant le démontage de l’outil doit être effectué par un centre de réparation autorisée.

• Tout dommage doit être réparé par un centre de réparation autorisé.

LISTE DES PIÈCES

Veuillez consulter le schéma à la page 15.

No. Description No. Description 1 Vis 23 608 Roulement

2 Clé à Mandrin 24 Bague de palier 3 Mandrin 25 Boîtier 4 Anneau élastique 26 Vis 5 Plaque externe 27 Inducteur 6 Rondelle 28 Poignée 7 Arbre 29 Coquille du boîtier 8 Goupille fendue 30 Support à balai 9 6003 Roulement 31 Balai de charbon 10 Coque de tête 32 Couvercle de balai 11 Engrenage 33 Couvercle arrière 12 081210 Axe de galet 34 Poignée 13 071109 Axe de galet 35 Vis 14 Arbre d’engrenage 36 Vis 15 Goupille fendue 37 Couvercle de poignée

Page 14

LISTE DES PIÈCES

Veuillez consulter le schéma à la page 15.

No. Description No. Description

16 No.2 Engrenage 38 Vis 17 071109 Axe de galet 39 Collier de câble 18 Plaque-couvercle 40 Protecteur de câble 19 6000 Roulement 41 Bouchon 20 Couvercle de roulement à billes 42 Interrupteur

21 Vis 43 Vis

ENGLISH

22 Rotateur 44 Vis

GARANTIE

Les produits de marque ITC, tels que les machines-outils, les marteaux agrafeurs et les compresseurs sont conçues pour les bricoleurs aux ns d’utilisation légère ou à action intermittente et semi-professionnel. L’intention d’usage n’est pas pour l’industrie professionnelle, de production, industriel ou usage continuel.

ITC fait tout les efforts de s’assurer que leurs gammes de produits rencontre les exigences de haute qualité et durabilité. Les produits bricoleurs ITC sont garantis contre la défectuosité de fabrication pour une période de 2 ans de la date d’achat du premier occupant. Seulement les produits bricoleurs ITC qui font défauts par suite d’un usage normal et pendant la période de garantie spéciée ci-dessous, seront RÉPARÉS OU REMPLACÉS au gré de ITC. La présente garantie ne s’applique cependant pas aux défectuosités découlant d’un usage impropre ou abusif, d’une usure anormale ou de modications effectuées hors de l’usine.

FRANÇAIS

S.V.P, consulter le catalogue pour obtenir la liste des produits qui font partie de la garantie échange au comptoir. Lorsque le produit est admis à la garantie au comptoir, il doit être retourné au point de vente. Si le produit ne se trouve pas sur cette liste, il doit être retourné franco de port à un centre de service autorisé par JET accompagné de la facture indiquant la date d’achat. Il n’y aura aucune réparation sans la preuve d’achat.

Cette garantie ne s’accorde pas aux pièces consommables telles que les lames pour les pousse-tocs d’agrafeuses et d’outils Brad, les meules, les brosses pour moteur électrique, etc. ainsi que les outils usés par l’industrie professionnelle, de production, industriel ou usage continuel.

An d’obtenir une che des centres de service autorisé s.v.p. consulter le catalogue

ITC

Page 15

SCHEMATIC DRAWING / SCHÉMA

ENGLISH

FRANÇAIS

Warning: Repairs should be made by an authorized repair centre. Opening this tool

could invalidate your warranty.

Avertissement : Toutes les réparations doivent être exécutées par le personnel d’un centre de service autorisé. Si vous ouvrez cet outil, vous risquez d’annuler la garantie.
