Page 1
Каток Гладильный
IC4 3316
IC4 3320
01103030/1004
ЗАО «ИПСО Восток», Москва
Internet-представительство: WWW.IPSO.RU и WWW.AQUATEXJLA.RU
Инструкция по эксплуатации,
Возможные неисправности,
Периодическое обслуживание.
Page 2
1
СОДЕРЖАНИЕ
ОСНОВНЫЕ ПОЛОЖЕНИЯ
2
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Стандартная система управления катком
Включение катка со стандартной системой управления
Выключение катка со стандартной системой управления
Система управления катком DIAMMS
Упрощенная инструкция по работе с DIAMMS
Включение катка с системой DIAMMS
Режим остывания гладильного вала
Автоматический режим работы
Ручной режим работы
Информация дисплея в автоматическом режиме
Информация дисплея в ручном режиме
Выключение катка с системой управления DIAMMS
Дополнительные инструкции по работе с катком
Предосторожности при использовании катка

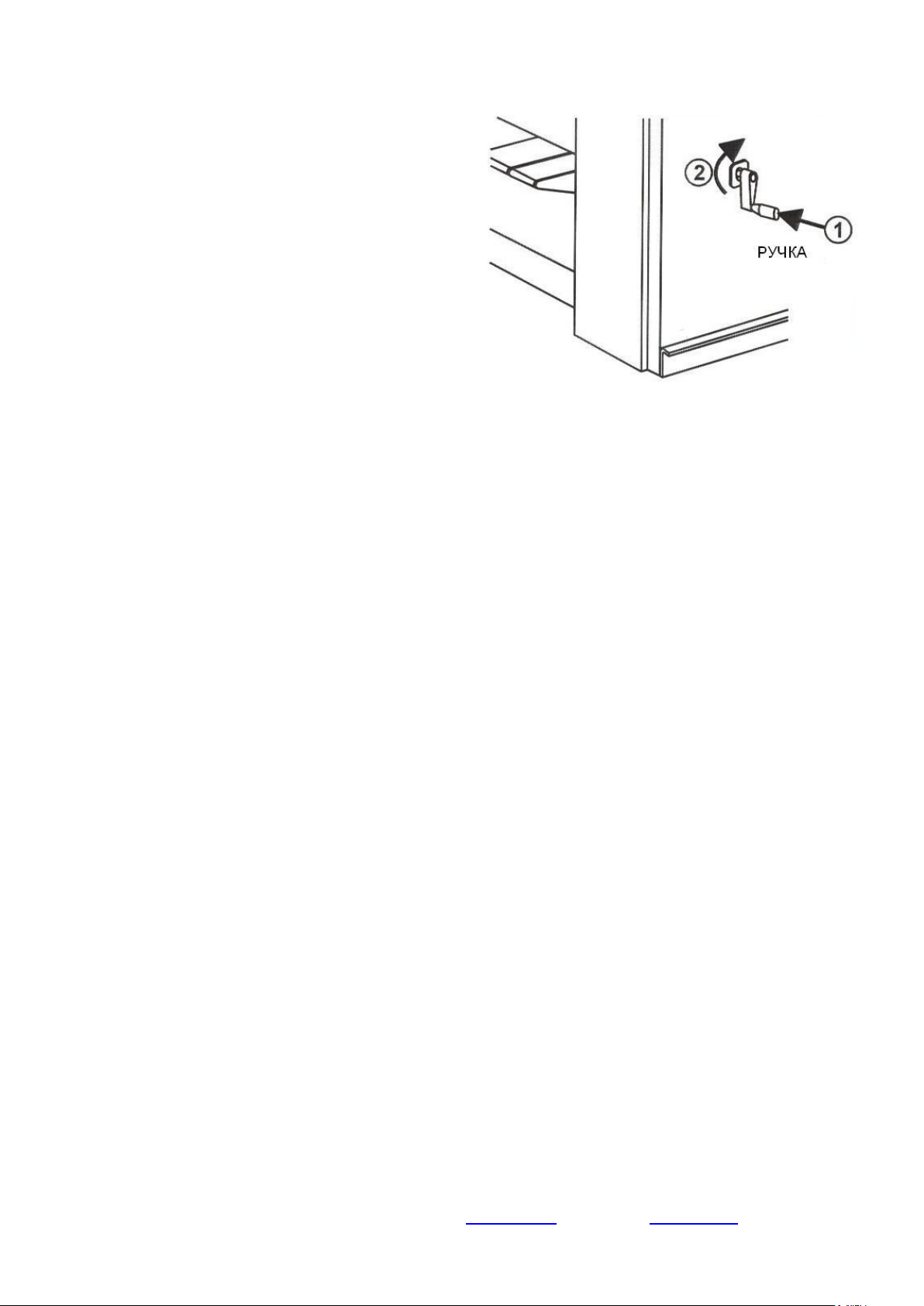

Использование ручки вращения вала
5
5
6
7
8
9
11
12
12
13
14
14
15
16
18
20
ТЕХНИКА БЕЗОПАСНОСТИ
Предосторожности при работе и обслуживании
Системы безопасности
21
23
24
ВОЗМОЖНЫЕ ПРОБЛЕМЫ И НЕИСПРАВНОСТИ
Белье прилипает к гладильному валу
Белье не достаточно сухое на выходе катка
Нагрев вала не работает или плохо работает
Температура катка снижается
Каток неожиданно останавливается
Дополнительные инструкции
26
26
26
27
28
28
29
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Операции по обслуживанию и их периодичность

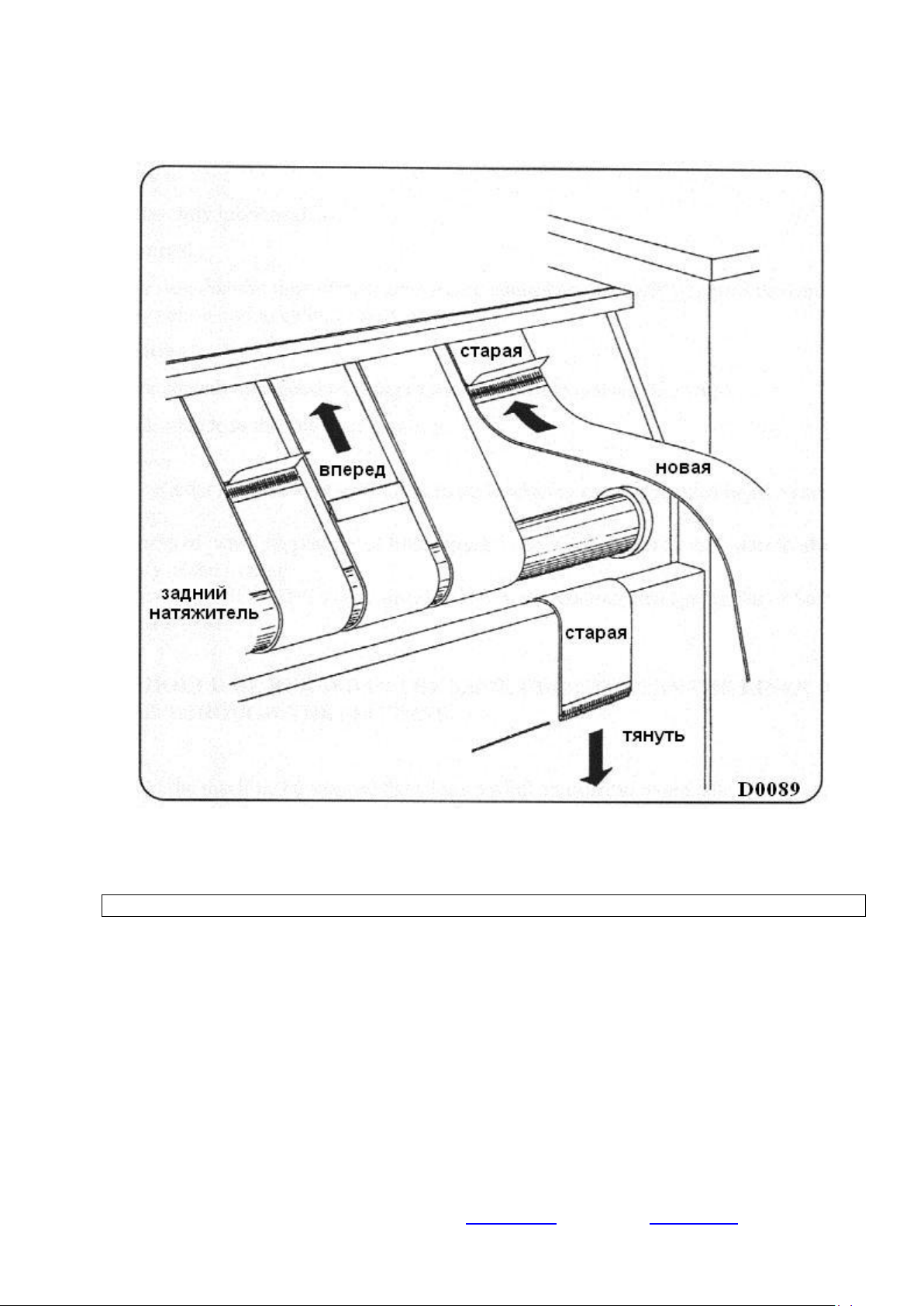

Замена гладильных ремней.
33
33
36
ПРИЛОЖЕНИЯ

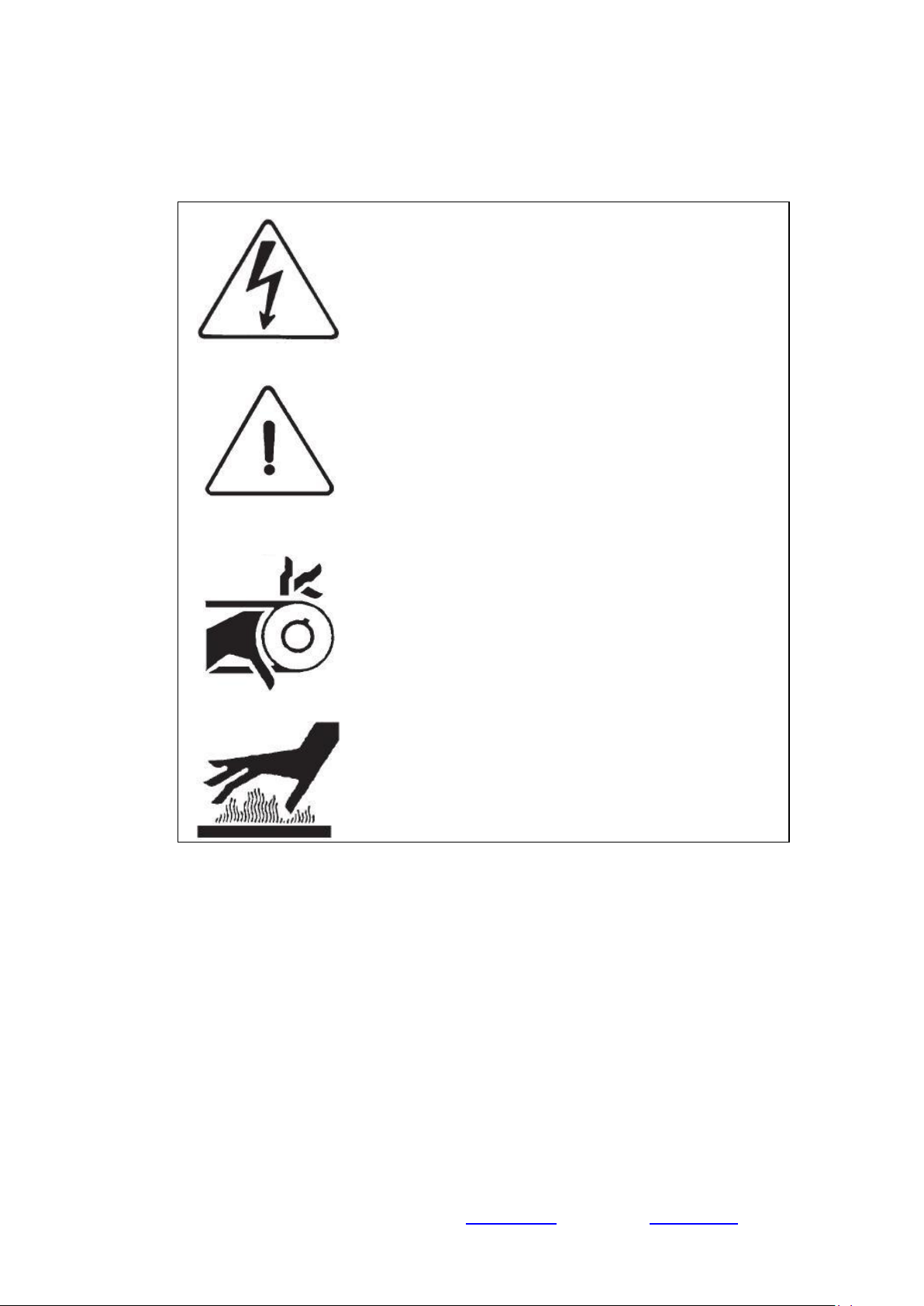

Значения графических символов

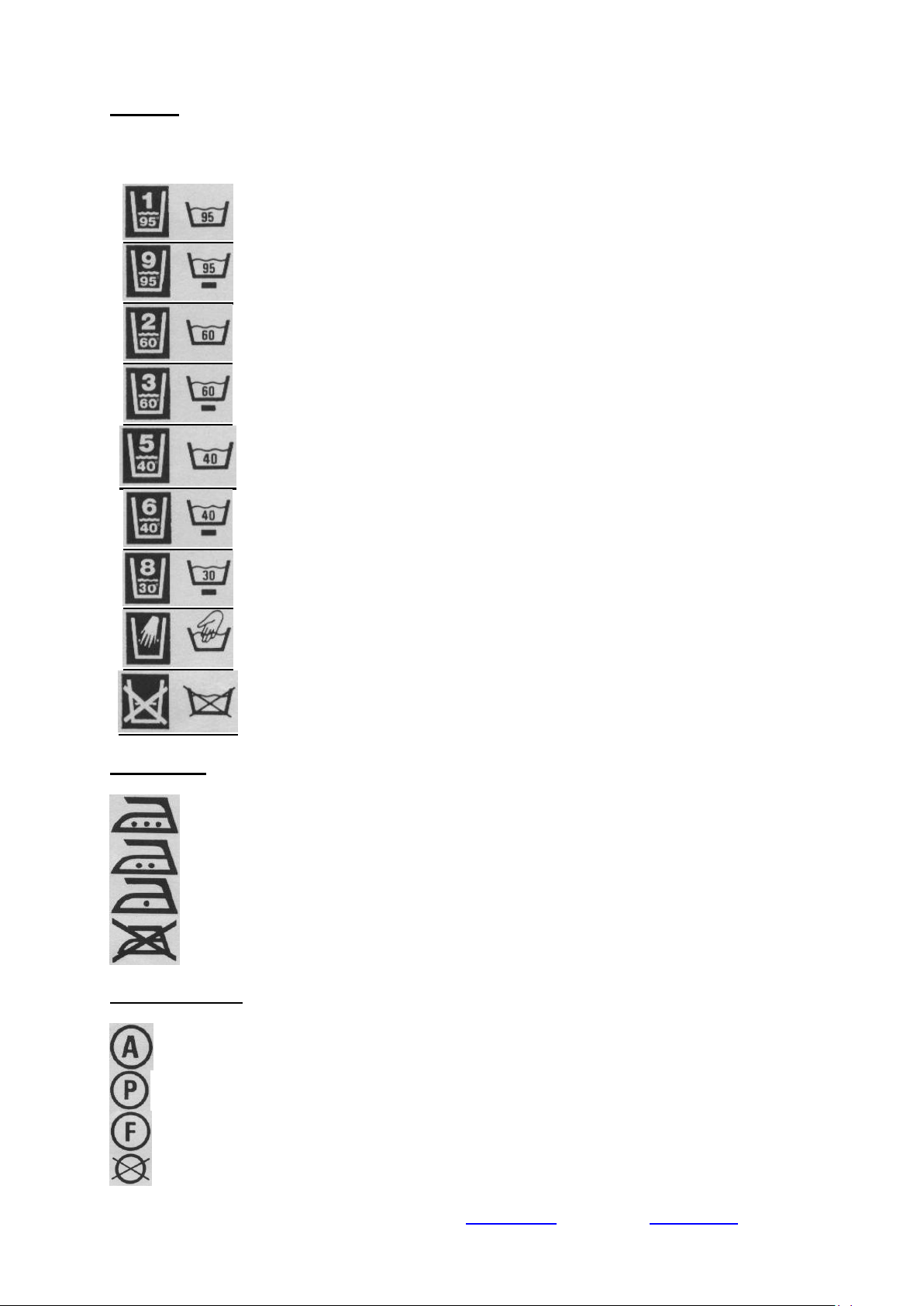

Значения символов по уходу за бельем
Таблица мер
Таблица смазок
38
38
39
41
42
Page 3
2
ОСНОВНЫЕ ПОЛОЖЕНИЯ
Каток не должен эксплуатироваться детьми;
Каток может быть использован только для белья и вещей, годных для
машинного глажения, которые предварительно были выстираны в воде;
Одеяла не пригодны для глажения на катке;
Соблюдайте осторожность при глажении вещей из синтетических тканей и
вещей с нанесенной на них аппликацией. Аппликации могут расплавиться и
прилипнуть к поверхности гладильного вала;
Не гладьте на катке вещи, в конструкцию которых входят элементы из
пластика, губчатой резины или вещи, изготовленные с применением
резиноподобных волокон и материалов;
Не подвергайте глажению вещи содержащие растворители, масла, краску или
другие легко воспламеняемые компоненты.
Page 4
3
Вместе с оригинальной документацией на гладильный каток, должны присутствовать
наклейки, указывающие на меры предосторожности при работе и обслуживании
катка.
Кроме этого в набор поставки входит ручка для прокручивания гладильного вала
катка.
В зависимости от расстояния, предстоящего для транспортировки катка, он
располагается на транспортной паллете и/или упаковывается в пленку. В некоторых
случаях каток имеет морскую упаковку (деревянная обрешетка или ящик).
Пожалуйста, следуйте всем рекомендациям по погрузке и перемещению катка до
места эксплуатации.
Перед началом эксплуатации внимательно прочтите эту инструкцию.
Оператор должен изучить все инструкции и приемы работы с катком.
Идентификационная табличка располагается на левой части катка.
Каток должен быть установлен в соответствии со всеми положениями по
безопасности и законодательством об охране здоровья на производстве, и
может эксплуатироваться лишь в помещении с достаточной по
производительности приточной вентиляции.
Сверьтесь с положениями и рекомендациями инструкции к катку перед
установкой, подключением и работе с катком.
Page 5
4
Каток, описанный в данной инструкции, имеет ширину гладильной поверхности 1,650
м и 2,065 м, в зависимости от модели.
Скорость глажения может быть установлена в соответствии с типом материала
белья и его влажностью.
Температура глажения также может быть установлена с помощью термостата.
Параметры глажения демонстрируются на панели управления катка.
Идентификационная табличка:
Page 6
5
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
СТАНДАРТНАЯ СИСТЕМА УПРАВЛЕНИЯ КАТКОМ.
1. Индикатор электропитания;
2. Тумблер остановки «СТОП»;
3. Тумблер включения «ВКЛЮЧИТЬ»
4. Потенциометр задания скорости глажения;
5. Термостат задания температуры глажения;
6. Индикатор включения элементов нагрева вала;
7. Индикатор аварии системы зажигания газовой горелки;
8. Тумблер включения/выключения элементов нагрева с индикатором
«Включено»;
9. Зона автоматического выключения.
Page 7
6
ВКЛЮЧЕНИЕ КАТКА СО СТАНДАРТНОЙ СИСТЕМОЙ УПРАВЛЕНИЯ.
- Поверните главный выключатель катка в положение включено «I», индикатор
электропитания (1) должен загореться;
- Установите лимб потенциометра (4) на минимальную скорость глажения;
- Установите лимб термостата (5) на требуемую температуру глажения.
Обычно, температура глажения устанавливается около 180ºС для хлопка;
- Нажмите на клавишу (3), включив каток (обычно нужно придержать клавишу
в нажатом положении);
Гладильный вал и подающие ремни должны начать вращение.
Вентилятор системы выхлопа так же включается и начинает выброс воздуха в
путепровод вентиляции за пределы здания.
- Нажмите клавишу (8), включив нагрев вала. При этом должен загореться
индикатор клавиши. Требуется примерно 12 минут, чтобы температура вала
достигла 180ºС. Индикатор клавиши нагрева (8) должен погаснуть, когда
температура вала достигнет установленной на термостате (5);
- Убедитесь, что механизм защиты пальцев работает. Этот механизм должен
отключить каток, если слегка нажать на рейку защиты пальцев. Нажмите
клавишу (3), чтобы опять запустить каток, после его останова механизмом
защиты пальцев;
- Установите лимб потенциометра (4) на среднюю скорость и начните
глажение;
- Необходимая скорость глажения зависит от плотности и материала белья, а
так же его влажности;
- В случае перебоя с подачей газа, индикатор (6) погаснет и зажжется
индикатор (7). Для перезапуска катка в этом случае, нажмите клавишу (8) для
выключения системы нагрева, а затем ее же для включения нагрева.
Page 8
7
ВЫКЛЮЧЕНИЕ КАТКА СО СТАНДАРТНОЙ СИСТЕМОЙ УПРАВЛЕНИЯ.
- Для продления срока службы катка и его элементов, необходимо выполнять
следующую последовательность выключения системы нагрева вала;
- Нажмите клавишу (8), отключив нагрев катка. Индикатор клавиши (8) и
индикатор нагрева (6) должны погаснуть;
- Установите минимальную температуру глажения;
- Продолжайте глажение до тех пор, пока белье не начнет выходить не
достаточно сухим;
- Каток автоматически отключит вращение вала, ремней и вентилятор, когда
температура понизится до минимально безопасной для ремней катка;
- После автоматического останова, переключите главный выключатель в
положение «О».
ВНИМАНИЕ:
В любом случае можно отключить каток, нажав клавишу (2), но в этом случае
слишком высокая температура гладильного вала повредит гладильные ремни.
Page 9
8
СИСТЕМА УПРАВЛЕНИЯ КАТКОМ «DIAMMS»
Page 10
9
УПРОЩЕННАЯ ИНСТРУКЦИЯ ПО РАБОТЕ С DIAMMS.
Включите
каток,
повернув
главный
выключат
ель,
откройте магистраль
газа или пара.
Дождитесь появления
этого сообщения и
нажмите любую кнопку.
Когда каток включается, он
автоматически переходит в
автоматический режим.
Можно начать глажение
Ручной режим (MANUal mode):
установите требуемую температуру
глажения, используя кнопки (-) и (+), и
подтвердите выбор нажатием ОК.
Ручной режим (MANUal mode):
установите требуемую скорость
глажения, используя кнопки (-) и (+), и
подтвердите выбор нажатием ОК.
Безопасность:
Каток
остановится,
если оператор
дотронулся до
подвижной
рейки защиты
пальцев. Проверяйте работу этого
механизма каждый день.
Глажение:
Расположите
выстиранную
вещь на
поверхности
подающего стола.

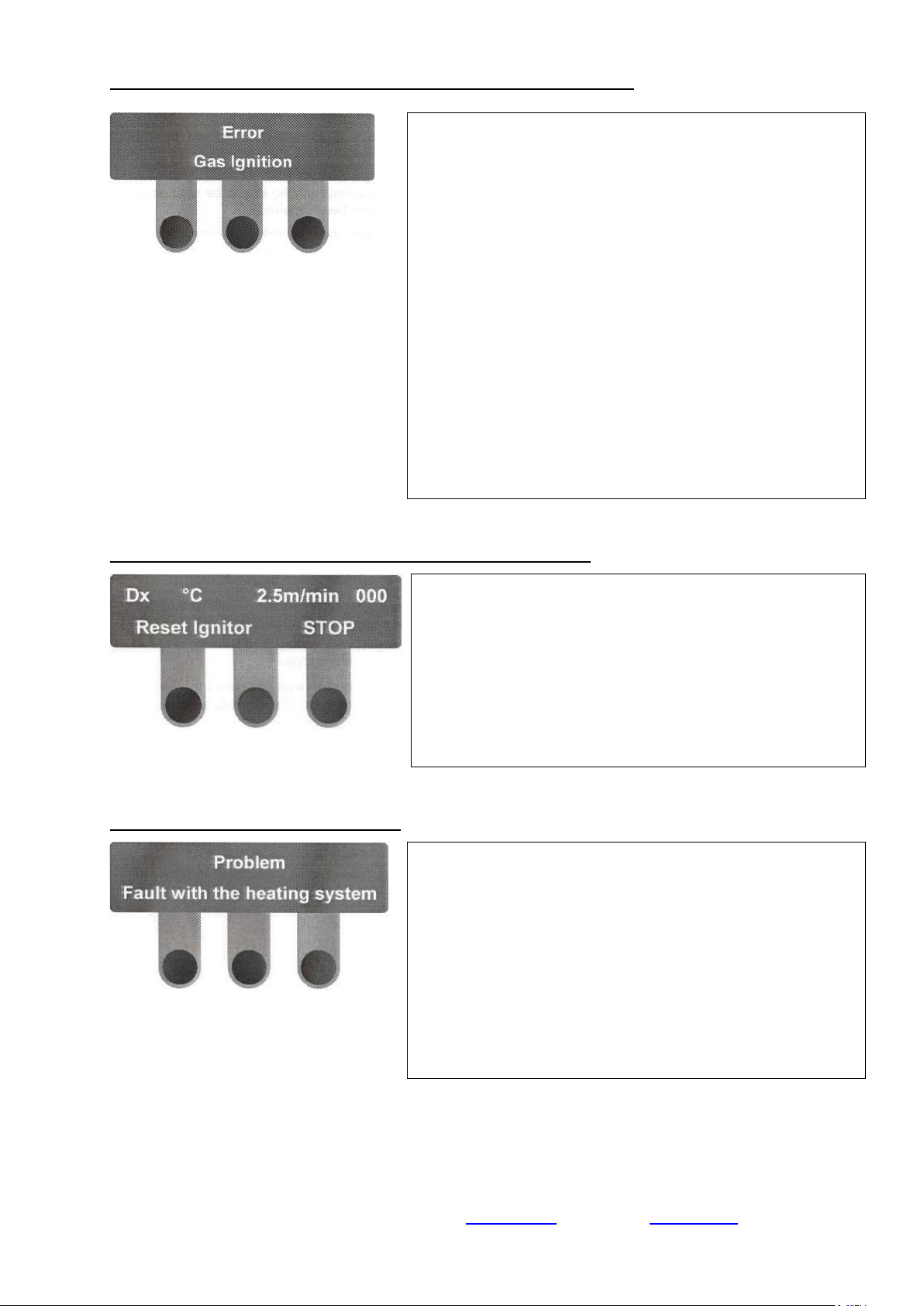

Отсутствие зажигания горелки
газового
катка:
Это
сообщение мигает на дисплее 30 сек.
при сбое зажигания горелки.
Выключение катка: Нажмите любую кнопку для
высвечивания на дисплее «Select Running Mode»,
затем нажмите
STOP.
Не продолжайте
глажение во
время режима
охлаждения катка. Дождитесь охлаждения катка и
исчезновения этого сообщения.
В случае опасности нажмите на рейку защиты
пальцев для экстренной остановки катка.
Выключите каток,
перекройте
линию газа
или пара.
Page 11
10
Page 12
11
ВКЛЮЧЕНИЕ КАТКА С СИСТЕМОЙ УПРАВЛЕНИЯ DIAMMS
Информация, появляющаяся при
включении катка.
Включите каток поворотом главного
выключателя в положение «ON» или «I». В
течение 4х секунд на экране дисплея
демонстрируется информация о версии
программного обеспечения.

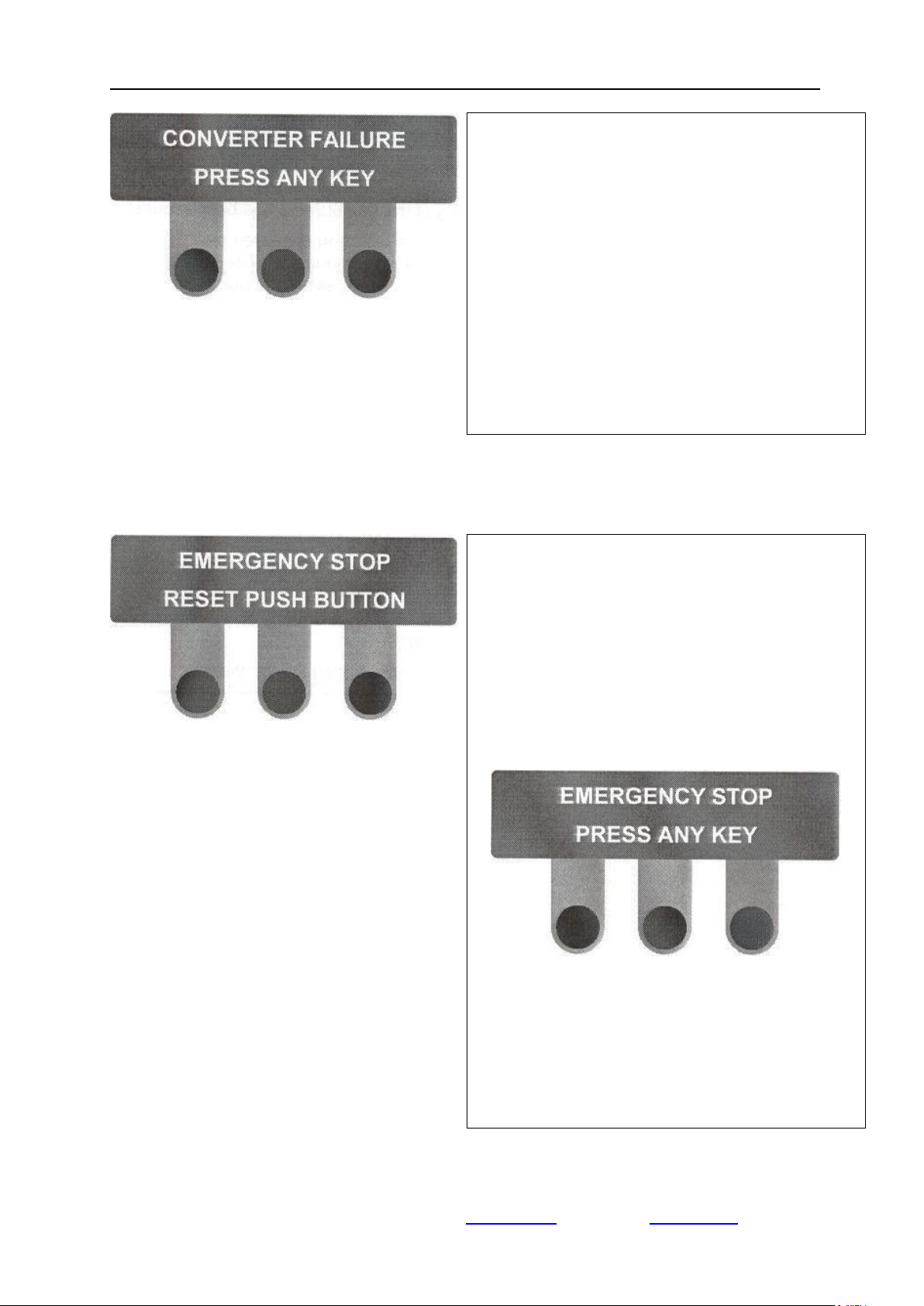

Предупреждение о нажатии кнопки
аварийного выключения.
Если на экране появилось это сообщение,
проверьте кнопку аварийного выключения,
скорее всего она была нажата.
Отпустите кнопку аварийного выключения,
повернув ее, подтвердите это нажатием на
любую кнопку.
В любом случае диалог перейдет к
предыдущему шагу.
Переход к меню начала работы.
Теперь система управления ждет команды
для перехода из режима ожидания к началу
работы и режимам установки параметров
глажения. Нажмите любую кнопку.
Page 13
12
Нагрев гладильного вала до рабочей температуры.
Как только каток включается, системой управления
выдается команда на нагрев вала. Температура вала
начинает увеличиваться
По умолчанию каток устанавливается в автоматический
режим работы.
Можно начать глажение сразу после этого сообщения,
или, нажав кнопку «MANU», перейти в диалог для
задания других режимов глажения.
Информация дисплея, сопровождающая этап глажения,
автоматически появится сразу после начала глажения
или после достижения температуры вала рабочей
температуры.
РЕЖИМ ОСТЫВАНИЯ ВАЛА
Режим остывания вала.
Если во время глажения нажата кнопка
соответствующая надписи STOP на дисплее, каток
будет переключен в режим ожидания «Stand by» и
система нагрева вала отключится.
Информация на экране о режиме остывания «Cool-
Down», будет высвечиваться на дисплее до тех пор,
пока температура вала не опустится ниже 100ºС.
После остывания на дисплее появится следующие
сообщение:
После появления этого сообщения можно выключить
каток.

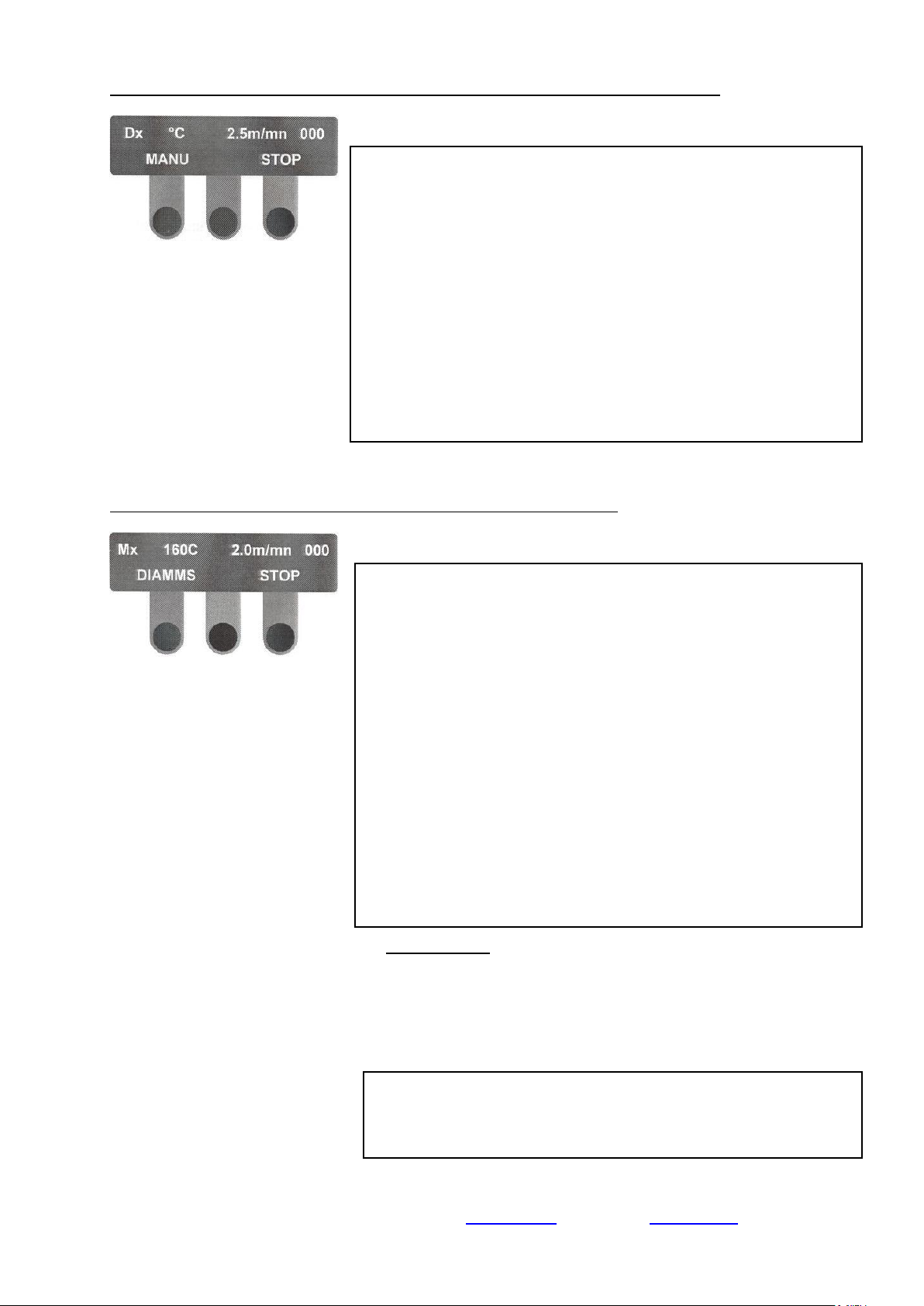

АВТОМАТИЧЕСКИЙ РЕЖИМ
Выбор автоматического режима работы.
Сразу по включении катка устанавливается
автоматический режим работы. Тем не менее оператор
может в любое время перейти в ручной режим работы.
Буква «М» в левом верхнем углу дисплея, говорит о том,
что выбран ручной (MANUal) режим работы. Для
перехода в автоматический режим работы необходимо
один раз нажать кнопку «DIAMMS».
Каждый раз при переходе из ручного режима в
автоматический, счетчик вещей автоматически
обнуляется.
Page 14
13

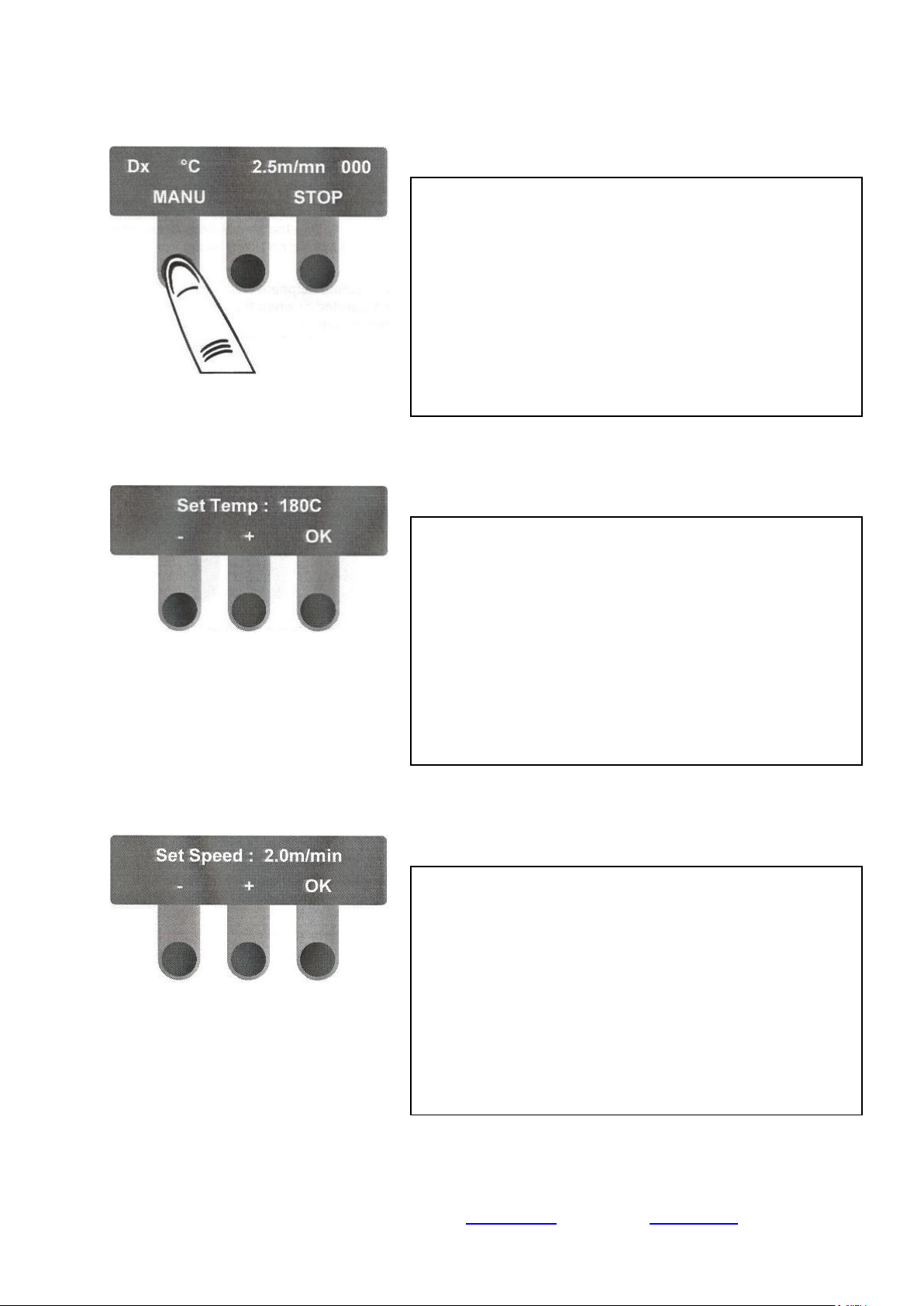

РУЧНОЙ РЕЖИМ РАБОТЫ
Выбор ручного режима работы.
Если в автоматическом режиме работы один раз
нажать на кнопку, соответствующую надписи
«MANU» на дисплее, каток переключится в ручной
режим работы.
В ручном режиме работы оператор может
воспользоваться нижеприведенными частями
диалога, для установки температуры глажения и
скорости глажения.
Каждый раз при переходе из ручного режима в
автоматический, счетчик вещей автоматически
обнуляется.
Установка температуры глажения.
Этот этап диалога позволяет оператору установить
требуемую температуру глажения.
Каждое нажатие на кнопку (+) или (-) будет
увеличивать или уменьшать температуру на 5ºС.
Подтвердите выбор температуры нажатием кнопки
«ОК».
Замечание:
Если для глажения выбирается температура ниже
120ºС, на дисплее высветится символ «-»,
информирующий о том, что нагрев вала
отключен и каток работает без нагрева.
Установка скорости глажения.
Этот этап диалога позволяет оператору установить
требуемую скорость глажения.
Скорость глажения может быть установлена в
пределах между минимальной и максимальной
скоростью. Каждое нажатие на кнопки (+) или (-)
будет увеличивать или уменьшать скорость на 1/10
метра.
Подтвердите выбор скорости нажатием кнопки «ОК».
Границы изменения скорости глажения заданы в
параметрах настройки блока частотного контроля
мотора.
Page 15
14
ИНФОРМАЦИЯ ДИСПЛЕЯ В АВТОМАТИЧЕСКОМ РЕЖИМЕ РАБОТЫ
Дисплей при автоматическом режиме.
Признак автоматического режима работы демонстрируется в
начале первой строки дисплея.
Буква «D» говорит о том, что включен автоматический режим
DIAMMS.
Два следующих параметра означают следующее:
Скорость глажения
Значение счетчика вещей
В автоматическом режиме (DIAMMS), температура глажения не
отображается на дисплее. Температура глажения автоматически
регулируется системой управления катка. На дисплее
отображается только мигающий символ «ºC».
Вторая строка дисплея содержит команды, которые можно
исполнить при нажатии на соответствующие кнопки.
ИНФОРМАЦИЯ ДИСПЛЕЯ В РУЧНОМ РЕЖИМЕ РАБОТЫ
Дисплей при ручном режиме работы.
Первая строка дисплея демонстрирует текущие параметры
работы.
Буква «М» в левом верхнем углу дисплея говорит о том, что
работа происходит в ручном режиме.
Другие части первой строки говорят о следующем:
Текущая температура глажения;
Установленная скорость глажения;
Значение счетчика отглаженных вещей.
Возможны разные варианты указания температуры гладильного
вала:
Мигающее «Т» означает, что происходит процесс нагрева вала;
Символ (-) после «Т» означает, что температура вала меньше
100ºС;
Текущая температура вала отображается на дисплее, только
если ее значение находится в пределах от 100 до 245ºС.
ЗАМЕЧАНИЕ:
Значения температуры в 100 и 245ºС являются граничными для
температур, которые определяются системой управления
катка. Максимальная температура глажения не должна быть
равной 245ºС, при приближении к этой максимальной
температуре, термостат верхнего предела температуры
автоматически отключит систему нагрева вала.
Значок (+) после «Т» означает достижения верхнего предела
температуры, установленного в 245ºС.
Вторая строка дисплея демонстрирует команды, которые можно
исполнить, нажав на соответствующие кнопки.
Page 16
15
ВЫКЛЮЧЕНИЕ КАТКА С СИСТЕМОЙ УПРАВЛЕНИЯ DIAMMS.
Обратите особое внимание на данную последовательность отключения катка, если
оператор будет строго придерживаться этой последовательности, он способствует
увеличению срока службы катка и его элементов.
Нажмите на кнопку, соответствующую команде STOP на экране дисплея;
Дождитесь перехода катка в режим ожидания, начало которого будет отмечено
надписью на дисплее «Stand by/Press any key», и только после появления этого
сообщения, выключите каток, повернув главный выключатель в положение «OFF»
или «О»;
Отключите подачу газа или пара;
Оператор может в любое время выключить каток, поворотом главного выключателя
и сразу после работы, но в этом случае температура вала может быть более 120ºС,
что приведет к преждевременному выходу из строя гладильных ремней.
Page 17
16
ДОПОЛНИТЕЛЬНАЯ ИНСТРУКЦИЯ ПО ЗАПУСКУ КАТКА С ГАЗОВЫМ НАГРЕВОМ
Зажигание катка имеет задержку в 30 секунд, после подачи команды на пуск и
включения вентилятора, это позволяет произвести вентиляцию камеры сгорания
перед включением обогрева.
Каток будет готов к работе, сразу по исчезновения с дисплея сообщения
«Error Gas Ignition».
Шум во время зажигания не является признаком аварии, это нормальный
феномен.
ДОПОЛНИТЕЛЬНАЯ ИНСТРУКЦИЯ ПО ЗАПУСКУ КАТКА С ЭЛЕКТРИЧЕСКИМ
НАГРЕВОМ.
Обычная температура глажения находится в пределах от 150 до 180ºС.
Электронный термостат катка уже установлен в этих пределах температур.
В автоматическом режиме работы, значение температуры выбирается и
поддерживается системой управления автоматически.
Page 18
17

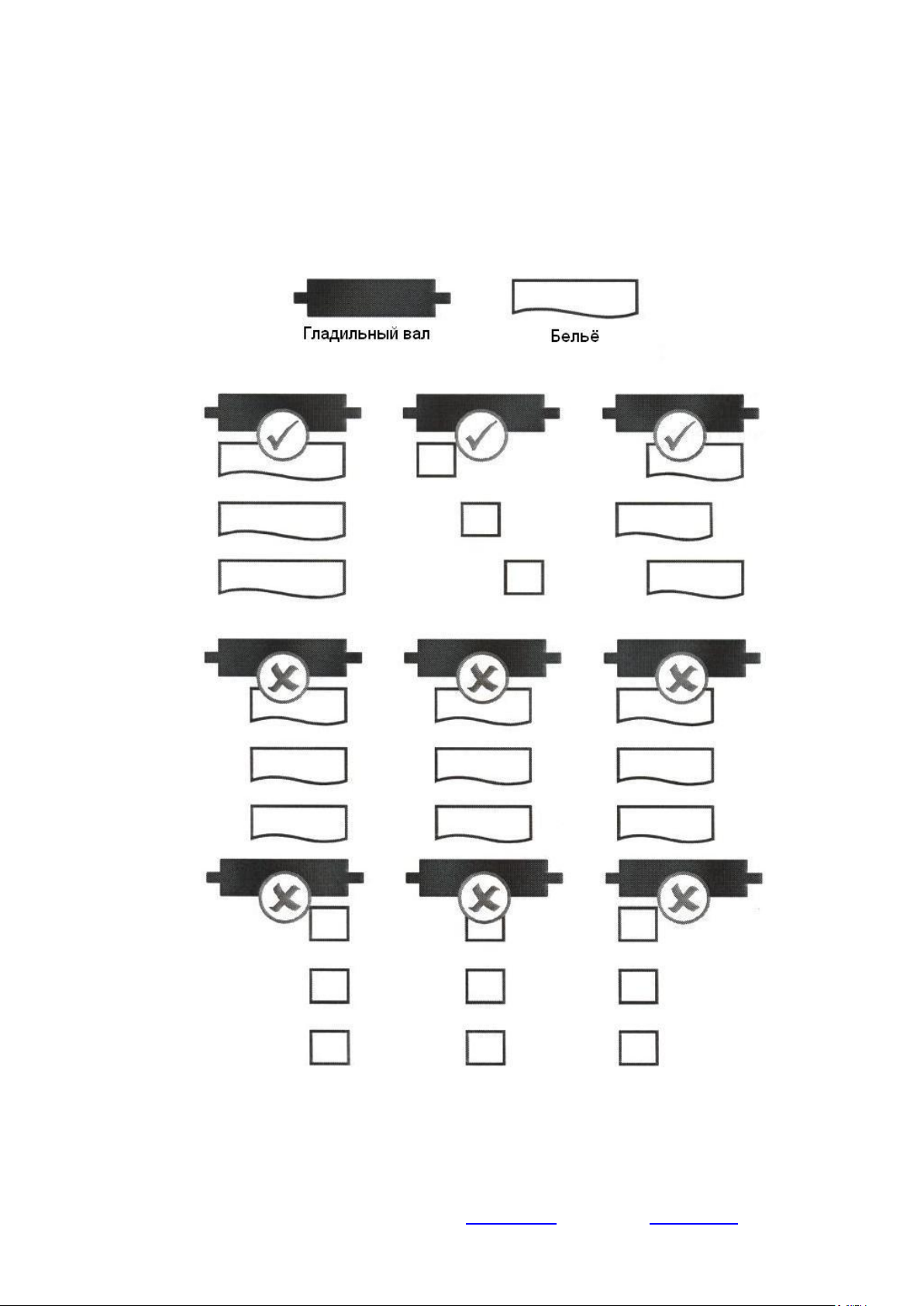

ДОПОЛНИТЕЛЬНАЯ ИНСТРУКЦИЯ ПО ОПТИМИЗАЦИИ ПРОЦЕССА ГЛАЖЕНИЯ.
Если происходит длительное глажение узких вещей, не покрывающих всю
поверхность вала, необходимо располагать вещи при подаче таким образом, что бы
корректировать равномерность нагрева вала по всей его длине.
Главное правило при глажении – «Вся поверхность вала должна равномерно
использоваться». Необходимо подавать вещи несколькими дорожками по всей
ширине или менять положение подачи для каждой последующей вещи с тем
расчетом, что бы вся поверхность вала использовалась равномерно.
Page 19
18
ПРЕДОСТОРОЖНОСТИ ПРИ ИСПОЛЬЗОВАНИИ КАТКА.
Для достижения наилучшего результата, отнеситесь с вниманием к следующим
рекомендациям:
Избегайте при глажении слишком низких и неточно определяемых
температур, происходящих в следствии:
- Выбор слишком высокой скорости глажения вещей с высокой
влажностью, которые при таком режиме плохо скользят по
металлическим частям катка;
- Частичного использования поверхности вала при глажении, что
вызывает перегрев неиспользуемой части вала. При последующем
использовании перегретой части вала возможна порча вещи, особенно
из материала, чувствительного к температуре.
Начинайте глажение, когда вал прогреется до 150ºС, или около того. В случае
работы с системой DIAMMS, начинайте глажение только после исчезновения
сообщения «Warming up».
Проверяйте вещи на возможность глажения вообще, и глажения при заданной
оператором температуре.
Производительность и качество глажения зависят от качества стирки вещи,
проверьте качество стирки перед глажением.
Для достижения наилучшего качества глажения рекомендуется подавать
белье стороной каймы (подрубочного шва), наверх стороной шва.
Если белье слишком влажное и оператор гладит его или с небольшой
скоростью подачи (избегая повторного глажения для высыхания) или
пропускает его через каток дважды, возможно пожелтение белья.
Если даже после повторного глажения белье осталось влажным, это,
возможно, следствие следующих причин:
- Отжим стиральных машин, используемых в прачечной не достаточно
эффективен, и G фактор составляет менее 300. В этом случае
необходима предварительная сушка белья в сушильных барабанах в
течении 5-10 минут.
- Температура глажения слишком мала.
- Белье слишком толстое.
- Скорость глажения слишком велика.
Белье не должно быть пересушенным, иначе каток будет работать хуже (для
нормального глажения необходима минимум 30%-я остаточная влажность)
Тщательно расправляйте белье при подаче, иначе его уже не расправить в
процессе глажения.
Не складывайте белье вчетверо, так как это создает слишком толстый слой
для качественной сушки и глажения.
При возможности используйте всю ширину вала при глажении.
Если влажность белья после прохода слишком велика, уменьшайте скорость
подачи, добиваясь выхода сухого белья.
Если белье накрахмалено, крахмал может оставаться на поверхности вала,
что является причиной прилипания белья к валу при глажении.
Page 20
19

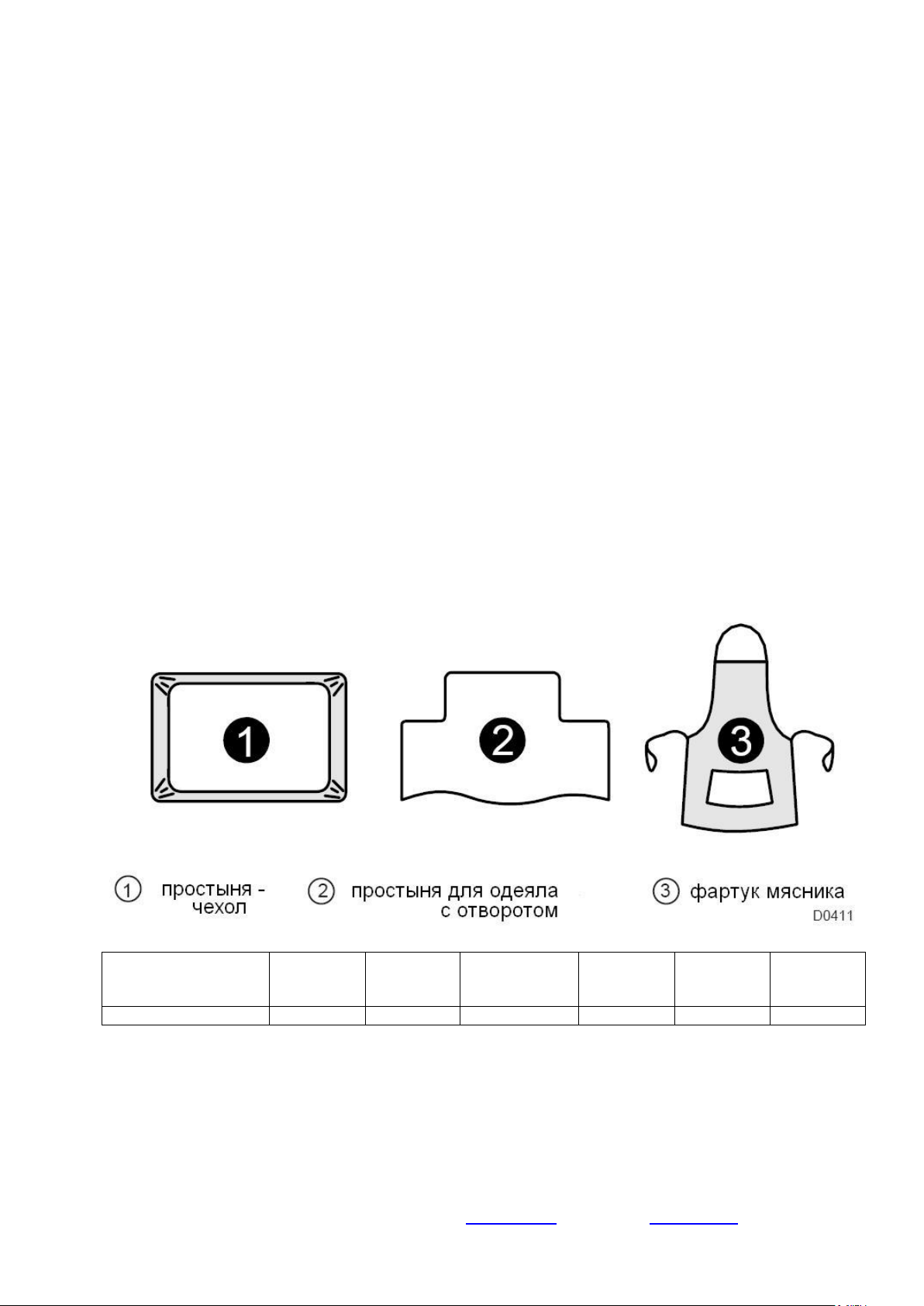

ИЗБЕГАЙТЕ при работе.
Простыня
с
вышивкой
Простыня
- чехол
Простыня –
пододеяльник
Фартук
Белье
<200 гр/м²
Белье
>200 гр/м²
Каток
ДА
ДА
ДА
Осторожно
ДА
Осторожно
Убедитесь, что ширина белья, подготовленного для глажения, не превышает
ширину рабочей поверхности катка;
При глажении белья шириной меньшей ширины рабочей поверхности,
старайтесь использовать всю ширину катка, подавая вещи со смещением;
Запрещается глажение одеял..
НЕ РЕКОМЕНДУЕТСЯ.
Использовать автоматическое складывание при глажении скатертей (плохое
качество);
Глажение старого, изношенного белья, особенно из смесок с хлопком –
высокое статическое электричество, плохое отделение от вала;
Глажение плотного хлопчатого и льняного белья более 200 гр/м².
ПРЕДУПРЕЖДЕНИЯ.
Готовьте большие вещи к глажению заранее, во избежание брака при
глажении;
Избегайте глажения рваного, изношенного и протертого белья, при проходе
оно может зацепиться за элементы катка;
При глажении комплектуйте вещи для последовательной подачи с учетом
большего/меньшего размера стороны.
Page 21
20

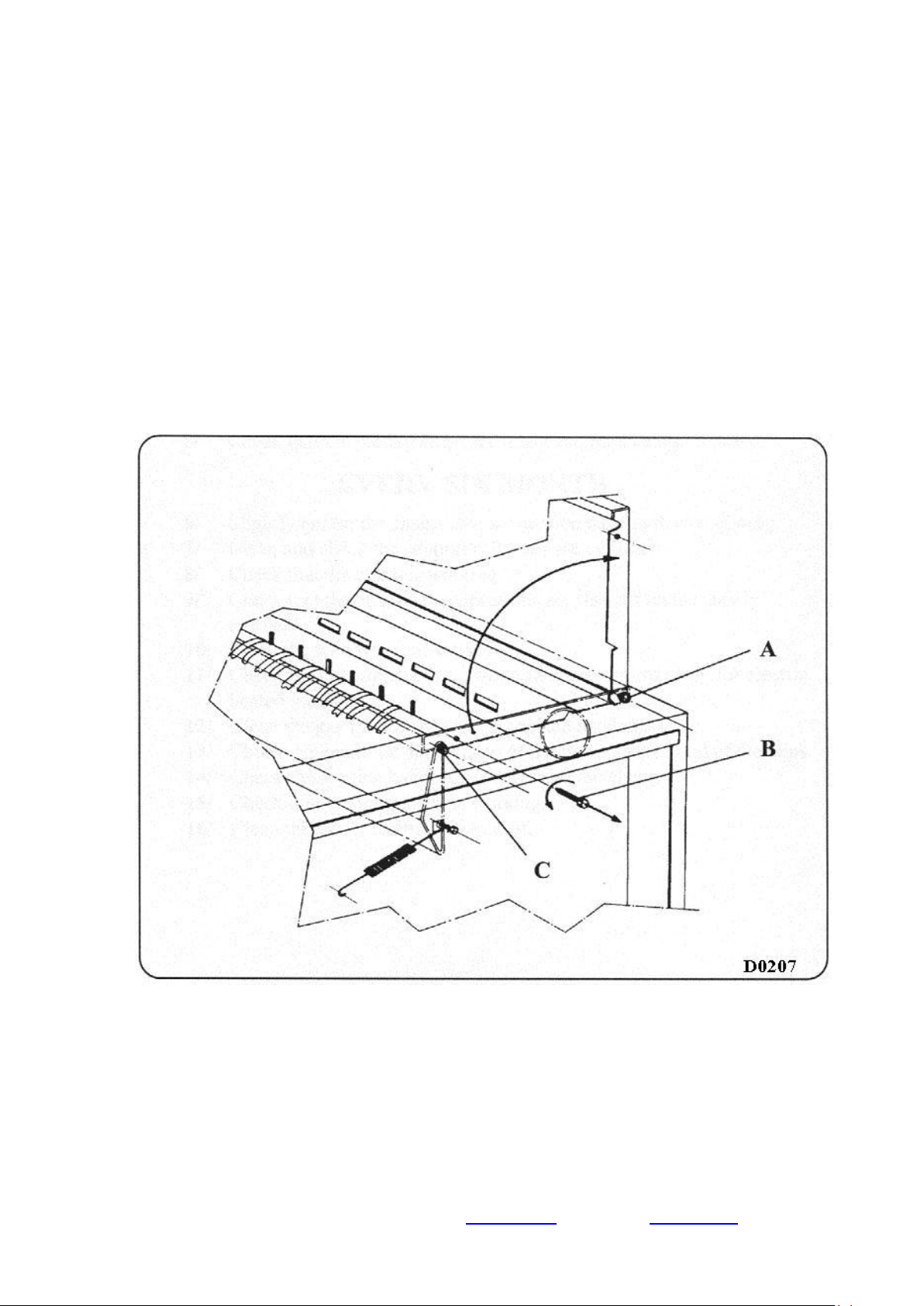

ИСПОЛЬЗОВАНИЕ РУЧКИ ВРАЩЕНИЯ ВАЛА
Гладильный вал катка можно вращать с
помощью ручки.
Этот прием применим, если необходимо
достать белье из системы подачи в
случае неожиданного отключения
электропитания.
Так же можно применить этот прием для
охлаждения вала, протягивая влажное
белье вручную.
Page 22
21

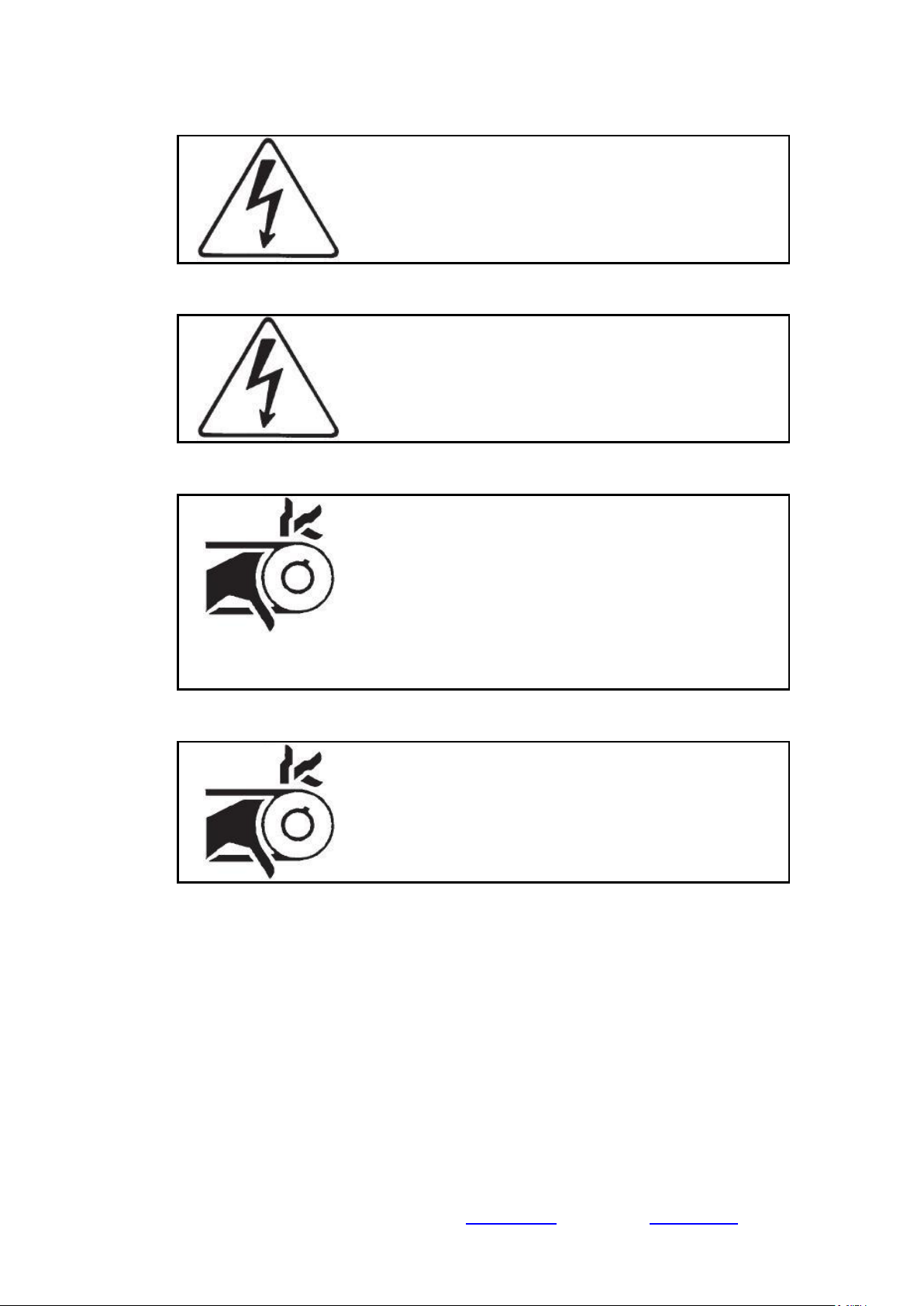

ТЕХНИКА БЕЗОПАСНОСТИ.
ВНИМАНИЕ
Отключите каток от электропитания перед
проведением работ по ремонту и
обслуживанию.
ВНИМАНИЕ
Не эксплуатируйте каток без линии
заземления, устроенной в соответствии со
всеми требованиями и стандартами.
ОСТОРОЖНО
Наличие опасных механизмов в составе
катка может стать причиной несчастного
случая. Внимательно изучите инструкцию
перед началом работы. Перед началом
работы убедитесь, что все защитные
кожухи и крышки находятся на своем
месте.
ОСТОРОЖНО
Во избежание несчастного случая, ни когда
не эксплуатируйте каток без
установленных на место панелей корпуса
или защитных кожухов.
Page 23
22

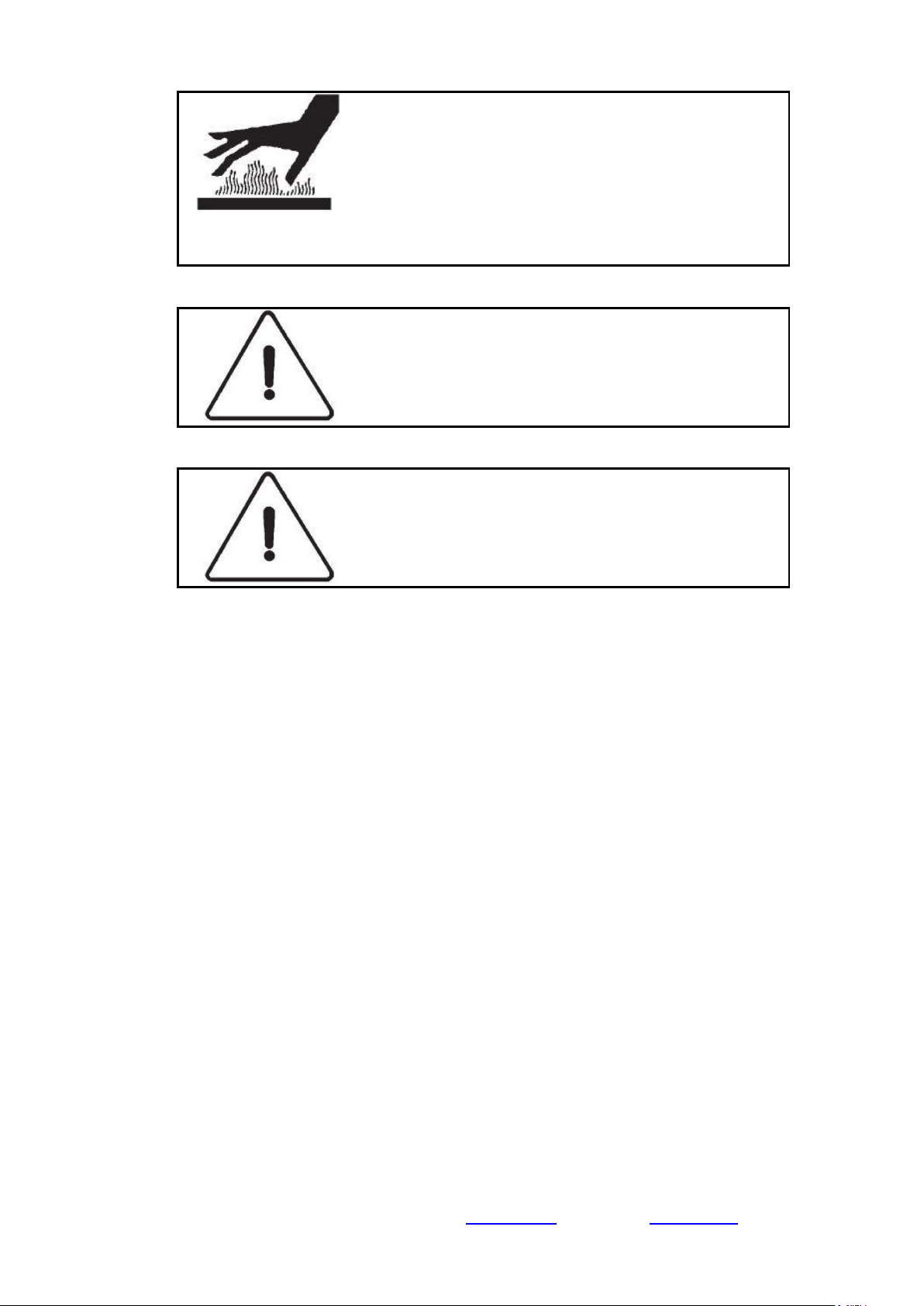

ВНИМАНИЕ
Температура гладильного вала после его
использования, может достигать 200ºС, что
может стать причиной несчастного случая,
в случае касания вала. Дождитесь полного
остывания вала перед началом работ по
обслуживанию или ремонту.
ОСТОРОЖНО
Ни в коем случае не начинайте работу на
катке, если механизм защиты пальцев не
работает.
ВАЖНО
Для нормальной работы катка важно, что
бы температура в помещении была выше
15ºС.
Все работы по ремонту и обслуживанию должны производиться
квалифицированным персоналом.
Не одевайтесь в просторную одежду со свободно свисающими частями при работе
на катке (широкие рукава, галстуки и т.д.).
Отключите каток от всех линий энергопитания и дайте валу остыть перед началом
работ по обслуживанию или ремонту.
Во избежание возгорания при работе, не используйте легко возгораемые жидкости
при чистке катка.
При запахе газа, отключите подачу газа, откройте окна и ни в коем случае не
трогайте никаких выключателей и тумблеров ни на катке, ни вокруг, в помещении.
Путепровод вентиляции для катков с газовым обогревом не должен быть совмещен
с путепроводом устройств с газовым обогревом, машин сухой чистки или других
устройств того же типа.
Page 24
23
ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ И ОБСЛУЖИВАНИИ

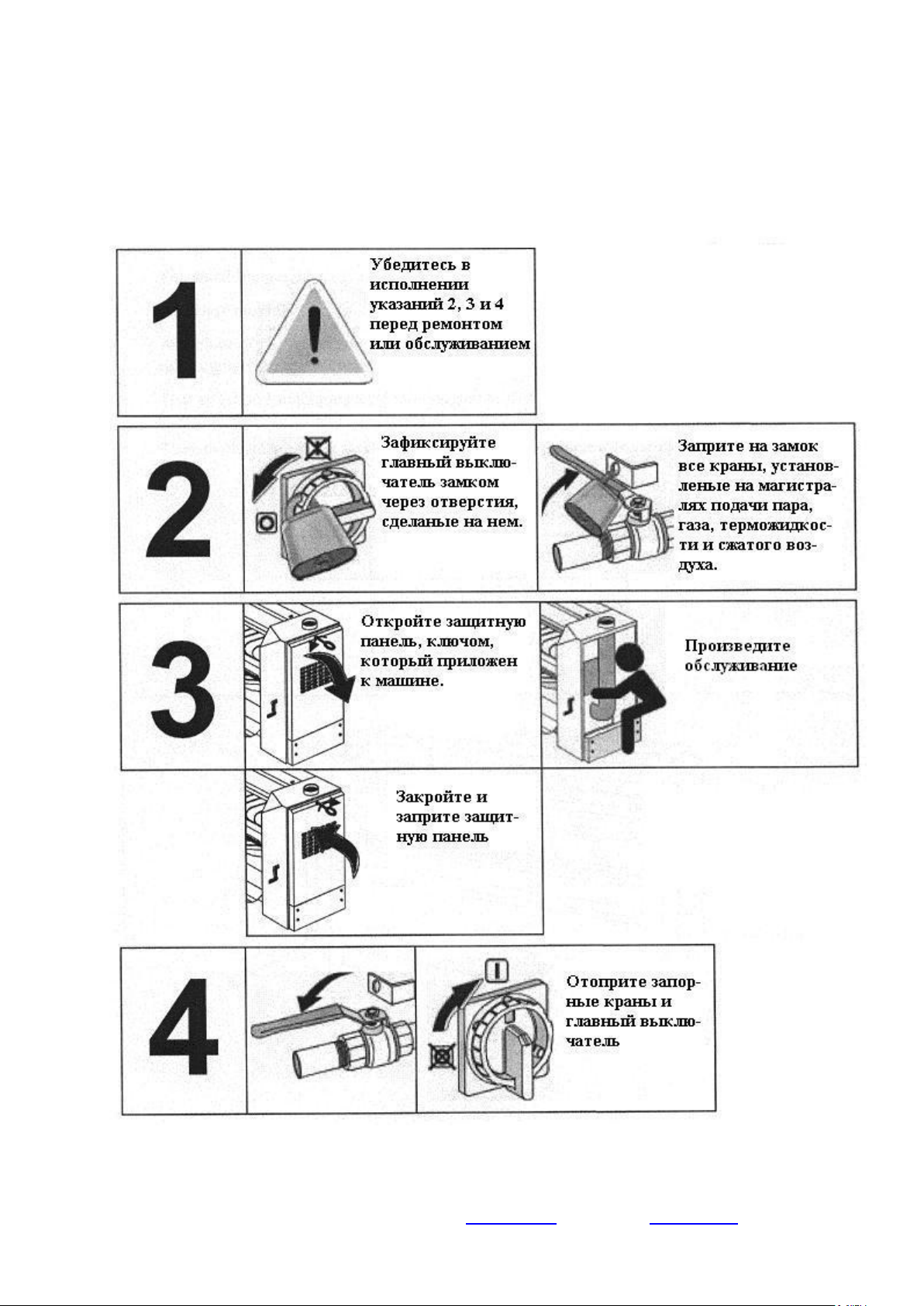

В начале руководства, поступившего с машиной, находятся красные стикеры,
схематически показывающие необходимые действия, рекомендованные к
соблюдению по технике безопасности. При желании можно их наклеить на корпус
машины в соответствующих местах для напоминания персоналу об осторожности и
соблюдении правил безопасности при работе.
Page 25
24
УСТРОЙСТВА И СИСТЕМЫ БЕЗОПАСНОСТИ.
Защита при подаче.
Пространство между планкой механизма и подающими ремнями невелико и
гарантирует, что пальцы оператора не смогут попасть в опасную зону.
Легкого нажатия на планку остановит каток.
Защита мотора.
Мотор катка защищен от перегрева:
Термической мембраной;
Прерывателями электрической цепи;
Перезапуск катка.
Оператор не сможет повторно включить каток в случае его остановки вследствие
сбоя электропитания, аварийного выключения, срабатывания механизма защиты
пальцев. Для повторного запуска катка необходимо:
- В случае стандартной системы управления необходимо нажать зеленую кнопку на
панели управления;
- В случае системы управления DIAMMS, необходимо нажать одну из кнопок
системы управления.
Газовый обогрев.
Поджег и горение газовой горелки контролируется электронным блоком,
интегрированным в систему безопасности катка. Этот контроль, например,
распространяется на ситуации с недостаточным давлением в магистрали выхлопа
продуктов сгорания или на прекращение поступления газа.
Срабатывание системы безопасности подтверждается сообщением на контрольном
дисплее системы управления DIAMMS.
В случае наличия стандартной системы управления, зажигается оранжевый
индикатор на панели. Мигание этого индикатора означает перегрев катка.
Выключатель, встроенный в систему горелки, выключает каток, если давление газа
упало.
Другой выключатель выключит каток, если давление в системе выброса продуктов
сгорания недостаточно.
Доступность узлов и агрегатов.
Все панели и защитные кожухи катка снимаются с помощью специальных
приспособлений и инструментов.
Устройство контроля перегрева вала.
Система управления инициализирует систему безопасности во время включения
катка.
При использовании DIAMMS, система прерывает функцию нагрева, если вал не
нагрелся в течении заданного временного интервала.
Так же при управлении DIAMMS функция нагрева совмещена с функцией вращения
вала. Если вал остановился, нагрев отключится.
Термостат верхнего предела, работающий параллельно и независимо от системы
управления, ограничивает температуру нагрева вала катка, за исключением катка с
паровым обогревом.
Сбой в электроснабжении.
Если прекратилось электроснабжение в сети, к которой подключен каток,
используйте ручку, для извлечения белья из системы подачи катка. Если
температура вала слишком высока, для сохранения ремней от выгорания,
прогладьте несколько влажных вещей, используя ручку для вращения вала и
механизма подачи.
Page 26
25
ОСТОРОЖНО
Перед началом работы убедитесь, что все панели
корпуса и защитные кожухи установлены и
закреплены на своих местах.
ДОПОЛНИТЕЛЬНАЯ ИНСТРУКЦИЯ ДЛЯ ОПЕРАТОРА.
Ежедневно проверяйте работоспособность механизма защиты пальцев. При
нажатии на рейку защиты, каток должен остановиться.
Дисплей температуры вала (DIAMMS).
Дисплей системы управления показывает температуру вала в реальном времени.
Изменения температуры выше или ниже выбранной температуры – нормальное
явление во время работы. Подобная флуктуация не является признаком
неправильной работы или поломки катка, это следствие работы системы нагрева по
алгоритму петли гистерезиса.
В автоматическом режиме работы выбор температуры и ее поддержание
производится катком автоматически.
Ремонт и обслуживание катка.
Все работы по обслуживанию и ремонту должны производиться
квалифицированным персоналом, имеющим специальные навыки для выполнения
требуемых работ.
Page 27
26
ВОЗМОЖНЫЕ ПРОБЛЕМЫ И НЕИСПРАВНОСТИ.
НЕИСПРАВНОСТЬ
ПРИЧИНА
ДЕЙСТВИЯ
Белье липнет к валу.
Не правильное полоскание.
Не достаточная эффективность
полоскания.
Проверьте качество резиновых
отделителей.
Проверьте правильность выбора
температуры и реальную температуру
вала.
Белье не достаточно отжато.
Белье накрахмалено.
Проверьте воду,
использующуюся во время
полоскания 1%-м спиртовым
раствором фенолфталеина.
Если вода, оставшаяся на
белье станет розовой, это
означает недостаток эффекта
полоскания и наличие
детергентов в белье.
Проверьте состав детергентов,
дозирование крахмала и т.д.,
если эффект полоскания
недостаточен. Увеличьте при
необходимости количество
полосканий, или снизьте дозу
используемых для стирки
средств.
Возможно, что частицы
крахмала осели на поверхность
гладильного вала.
На выходе катка
белье не достаточно
сухое.
Отжим стиральной машины менее 300G.
Проверьте качество отжим стиральной
машины.
Скорость глажения слишком велика.
Температура глажения слишком мала.
Белье, которое подвергается глажению,
очень толстое и плотное.
Проверьте работу системы нагрева вала.
Проверьте работоспособность системы
вентиляции и чистоту путепровода.
Проверьте качество гладильных ремней.
Проверьте натяжение валов гладильных
ремней.
Предварительно сушите белье
в сушильном барабане в
течении 5-10 минут.
Остаточная влажность после
отжима должна быть около 50%.
Уменьшите скорость глажения.
Page 28
27
НЕИСПРАВНОСТЬ
ПРИЧИНА
ДЕЙСТВИЯ
Нагрев не работает
или работает не
правильно.
Проверьте установленную температуру.
Проверьте термостат верхнего предела.
Проверьте, нет ли перегрева или
наличия очень высокой температуры.
Проверьте датчик вращения вала.
ГАЗОВЫЙ НАГРЕВ
Проверьте поступление газа.
Вычистите редуктор подачи газа.
Вычистите систему зажигания.
Проверьте регулировку электродов
системы зажигания и систему
регулировки пламени.
Проверьте работу газового клапана.
Пламя желтого цвета.
ЭЛЕКТРИЧЕСКИЙ НАГРЕВ
Проверьте контакторы элементов
нагрева КМ6, КМ7, КМ8.
Проверьте элементы нагрева.
Проверьте контакты элементов нагрева.
Проверьте наличие фаз.
Проверьте датчик температуры
Проверьте работоспособность
вентилятора выхлопа и
правильность направления его
вращения.
Проверьте, что ничто не мешает
доступу воздуха.
Проверьте свободу выхода
продуктов сгорания.
Проверьте калибровку
инжектора.
Вычистите фильтры на входе
воздуха.
Page 29
28
НЕИСПРАВНОСТЬ
ПРИЧИНА
ДЕЙСТВИЯ
Температура вала
падает.
Проверьте датчик в системе нагрева.
Проверьте работу термостата,
проконтролировав ее термометром.
Проверьте наличие контакта
поверхности вала и регулировочных
башмаков.
Каток неожиданно
останавливается
Проверьте наличие напряжения
электропитания.
Проверьте выключатель системы
защиты пальцев S5 и S6.
Проверьте легкость вращения и
работоспособность вентилятора системы
выхлопа.
Проверьте целостность
предохранителей цепи управления.
Page 30
29
Статическое электричество.
В прачечной увеличилась обработка синтетического белья. Небольшая
остаточная влажность позволила увеличить скорость подачи, что стало
причиной увеличения и накапливания статического электричества во время
глажения;
Любое трение является причиной вырабатывания статического электричества.
Поэтом совсем избежать появления статического электричества невозможно.
Если снизить трение, вырабатывание статического электричества
уменьшиться. Для уменьшения трения можно ослабить ведущую цепь
прижимного вала.
Окрашивание белья.
Коричневые пятна, появляющиеся на белье – следствие остатков моющих
средств, обычно они исчезают при повторной стирке;
На белье могут появляться пятна и вследствие слишком высокой температуры
глажения. Снизьте температуру или увеличьте скорость глажения.
Белье, проходящее глажение, должно быть тщательно выполоскано, иначе на
нем могут появляться желтые пятна, а гладильный вал катка будет испачкан.
- Проверьте состав и качество воды в прачечной;
- Проверьте качество белья после стирки и полосканий (смотри выше о
проверке раствором фенолфталеина);
- Проверьте прозрачность воды и убедитесь в отсутствие примесей.
Ремни подачи белья не вращаются.
Это нормально, если не вращается несколько ремней, и это не мешает
работе. Если белье вообще не зацепляется и не подается, необходимо
отрегулировать натяжение подающих ремней с помощью подшипниковых
узлов стола подачи. Не перетягивайте ремни. Натяжение должно быть таким,
что бы нажатия пальца на ремень было достаточно для его остановки, а когда
палец убран, ремень должен сразу начать движение.
Page 31
30

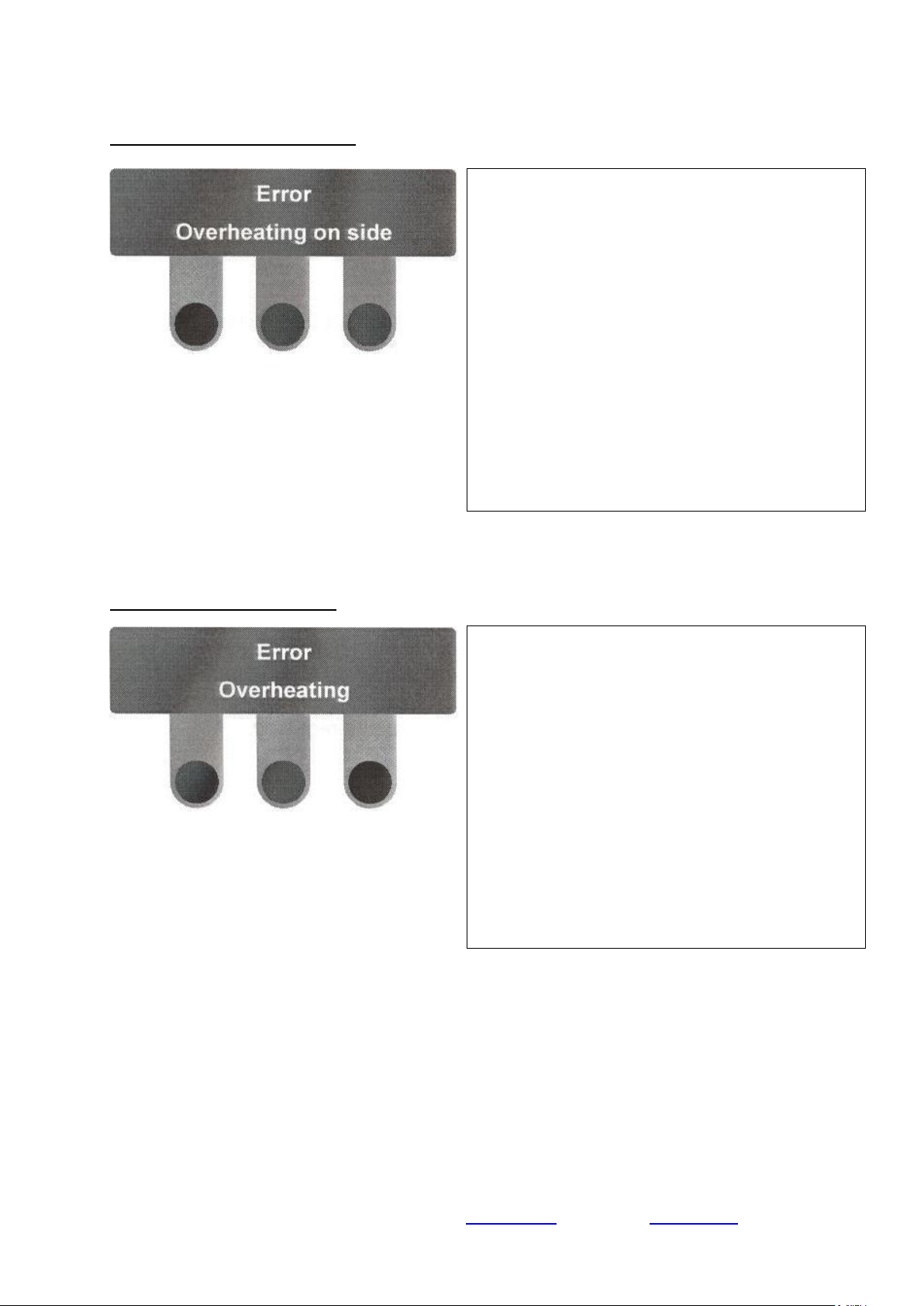

СООБЩЕНИЯ О НЕИСПРАВНОСТЯХ СИСТЕМЫ DIAMMS.
Перегрев гладильного вала с краев
(происходит, когда основное время
глажение происходит в центре вала).
Если в процессе работы происходит
перегрев одного или обоих краев вала
(вследствие редкого использования), на
дисплее высвечивается эта надпись,
чередуясь с обычной информацией о
параметрах режима глажения.
Система нагрева катка отключается и
остается выключенной, пока сообщение
присутствует на дисплее.
Для продолжения работы позвольте валу
остыть, пока сообщение не исчезнет.
Перегрев центра вала (происходит,
когда очень маленькие вещи гладятся с
подачей в центре вала).
Если в процессе работы происходит
перегрев центра вала, на дисплее
высвечивается эта надпись, чередуясь с
обычной информацией о параметрах
режима глажения.
Система нагрева катка отключается и
остается выключенной, пока сообщение
присутствует на дисплее.
Для продолжения работы позвольте валу
остыть, пока сообщение не исчезнет.
Перегрев вала по краям
Перегрев центра вала
Page 32
31
Сбой в работе конвертера (частотный преобразователь мотора вала)
Сбой в работе конвертера.
Это сообщение появляется на дисплее в
случае сбоя в работе конвертера. Для
устранения сбоя, обратитесь к руководству
по конвертеру.
После устранения неполадки, каток нужно
перезапустить.
Для перезапуска катка, нажмите любую
кнопку.
Если каток не перезапустился, выключите,
а затем включите электропитание с
помощью главного выключателя.
Нажата аварийная кнопка.
Это сообщение появляется на дисплее в
случае нажатия аварийной кнопки.
Система безопасности задействуется,
отключая нагрев и вращение вала.
Устраните ситуацию, которая стала
причиной нажатия кнопки, и сбросьте эту
фазу нажатием на любую кнопку.
На дисплее появиться это сообщение:
Для перезапуска катка, отключите кнопку
аварийного выключения и нажмите любую
кнопку на панели.
Если каток не перезапустился, проверьте
состояние других кнопок аварийного
останова.
Останов вследствие нажатия на кнопку аварийного отключения.
Page 33
32
Сбой в работе системы зажигания газовой горелки.
Сбой системы зажигания.
(только для газовых катков)
Это сообщение мигает, сменяя собой сообщение
о параметрах режима глажения. Это означает,
что горелка требует поджога.
Если это сообщение появляется более чем на 30
секунд, горелка не может воспламениться.
Система газового нагрева переходит в режим
безопасности и нагрев отключается. Попробуйте
начать снова в соответствии со стартовой
процедурой.
Для продолжения диалога, нажмите любую
кнопку.
В случае повторения этой ситуации, проверьте
систему газового нагрева.
Сброс системы зажигания.
(только для газовых катков)
Это сообщение предлагает произвести сброс
системы зажигания.
Нажмите на любую из двух левых кнопок для
перезапуска системы зажигания.
Нажмите на кнопку STOP для останова катка.
Сбой системы нагрева.
Это сообщение появляется, если примерно через
20 минут после включения нагрева, температура
вала осталась меньше 100ºС.
Попробуйте перезапустить каток.
Если проблема осталась, требуется изучение
этой ситуации специалистом, и, возможно, ремонт
катка.
Сброс системы зажигания (для газовых катков)
Сбой системы нагрева вала.
Page 34
33

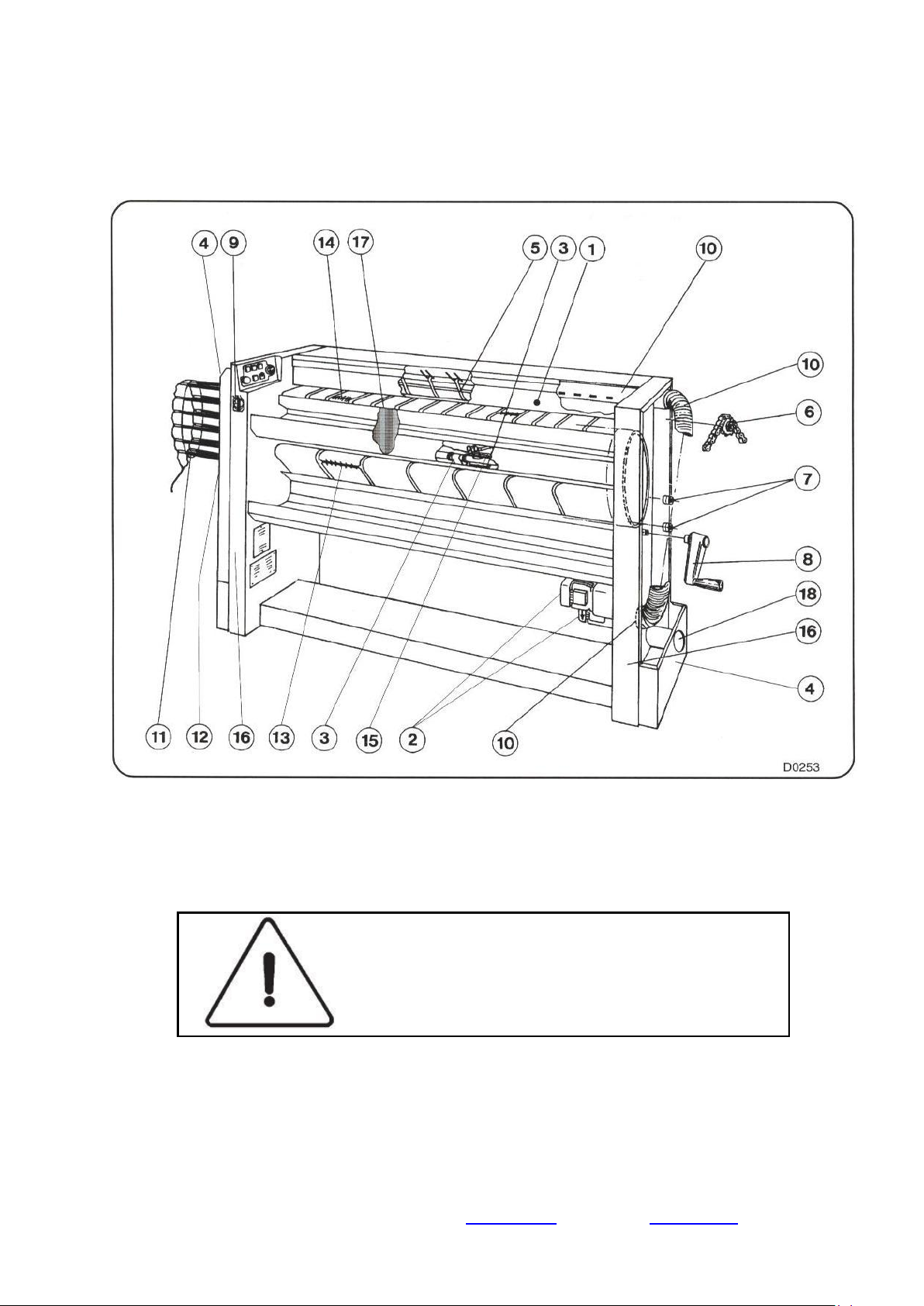

ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ОСТОРОЖНО
ВСЕГДА ОТКЛЮЧАЙТЕ ЭНЕРГОПИТАНИЕ ПЕРЕД ПРОВЕДЕНИЕМ РАБОТ ПО
ОБСЛУЖИВАНИЮ ИЛИ РЕМОНТЫ И УБЕДИТЕСЬ, ЧТО ВАЛ ОСТЫЛ.
ЕЖЕДНЕВНО.
1 Проверяйте срабатывание механизма защиты пальцев.
ЕЖЕНЕДЕЛЬНО.
2 Очищайте решетку вентиляции моторов.
3 Очищайте пальцы стриппера и детали срабатывания термостата.
4 Очищайте каток от очеса.
ЕЖЕМЕСЯЧНО.
5 Проверяйте целостность механизма отделения, заменяйте при необходимости.
КАЖДЫЕ ПОЛГОДА.
6 Смазывайте цепь (см. таблицу смазок).
7 Очищайте и проверяйте подшипники вала.
8 Проверяйте ручной механизм вращения вала.
9 Проверяйте работоспособность главного выключателя.
10 Очищайте пути системы вентиляции.
11 Проверяйте элементы нагрева, провода и соединения.
13 Проверяйте состояние и натяжение гладильных ремней и их замков.
14 Проверяйте состояние и натяжение подающих ремней и их замков.
15 Проверяйте работоспособность термостата.
16 Очищайте каток от очеса.
Page 35
34
ЕЖЕГОДНО.
ОСТОРОЖНО!
Производите обслуживание регулярно, с
ПЕРИОДИЧНОСТЬЮ в зависимости от
нагрузки, это позволит содержать каток
в работоспособном состоянии.
17 Проверяйте чистоту гладильного вала. Очищайте его.
18 Проверяйте и очищайте выход вентиляции.
Page 36
35
Проверка отделяющего корта и прижимного вала.
При необходимости, откройте верхнюю панель катка следующим образом:
- Остановите машину;
- Снимите боковую панель специальным ключом;
- Не трогайте винты (А);
- Открутите и снимите винты (В). Осторожно, не трогая винты (С);
Теперь поднимите верхнюю панель для доступа к отделяющему корту.
После проверки верните на место верхнюю панель, надежно заверните винты,
смонтируйте боковую панель.
Page 37
36
ЗАМЕНА ГЛАДИЛЬНЫХ РЕМНЕЙ
НАТЯЖЕНИЕ ПОДАЮЩИХ РЕМНЕЙ ПРОИСХОДИТ АВТОМАТИЧЕСКИ.
Page 38
37
МОТОРЫ:
Вентиляторы моторов не смазываются.
Подшипники моторов не смазываются.
ПОДШИПНИКИ:
В смазке не нуждаются.
КОНТРОЛЬ НАГРЕВА:
Проверяйте контакт и чистоту подошвы щупа системы контроля температуры.
ГАЗОВЫЙ НАГРЕВ:
Периодически проверяйте работу горелки.
Регулярно следите за чистотой фильтра очеса.
ВАЛ:
Вал должен содержаться в идеальной чистоте и поверхность должна быть высокого
качества.
Остатки посторонних веществ должны немедленно счищаться, пока не началась
коррозия вала.
Употребляйте для шлифовки ОЧЕНЬ МЕЛКИЙ оселок, Седловой формы (зерно 180
или Scotch Brite 3M BFB-AM).
Зачистка проводится по направлению движения белья при глажении.
Если машина не работала в течение долгого времени, для очистки вала от окислов
используйте провощенную ткань.
Для консервации машины на долгий срок, покройте вал легким слоем
антикоррозийной смазки.
Page 39
38
ПРИЛОЖЕНИЯ
Молния со стрелкой внизу в треугольной
рамке предупреждает об опасности
электрошока вследствие нахождения в
указанной области не изолированных
токоведущих элементов.
Восклицательный знак в треугольнике
предупреждает о наличии элементов
необходимых в использовании,
нуждающихся в обслуживании и об
опасных условиях.
Этот знак предупреждает о наличии
опасного для оператора механизма,
который должен иметь защитный кожух.
Этот символ предупреждает о высокой
температуре элемента машины,
прикосновение к которому может вызвать
ожег. Некоторые поверхности машины
имеют температуру около 200ºС.
ЗНАЧЕНИЕ ГРАФИЧЕСКИХ СИМВОЛОВ
Page 40
39
ЗНАЧЕНИЕ СИМВОЛОВ ПО УХОДУ ЗА БЕЛЬЕМ.
Символ
Максимальная
температура
стирки
Механическая
нагрузка
Величина
загрузки
Отжим
95
Нормальная
1/1
Нормальный
95
Нормальная
1/2
Короткий
60
Нормальная
1/1
Нормальный
60
Нормальная
1/2
Короткий
40
Нормальная
1/1
Нормальный
40
Нормальная
1/2
Короткий
30
Деликатная
1\2
Короткий
Не стирать в
машине
Стирать
вручную
Не отжимать
Не
обрабатывать
в воде
200ºС максимум
150ºС максимум
110ºС максимум
Не подвергать глажению
Чистка в растворителях
Чистка в перхлорэтилене, Уайт спирите, солвентах 11 и 113
Чистка солвентом 113 или Уайт спиритом
Не подвергать чистке в растворителях.
СТИРКА
ГЛАЖЕНИЕ Количество точек говорит о максимально рекомендованной температуре.
СУХАЯ ЧИСТКА Символ в круге означает рекомендацию по химчистке.
Page 41
40

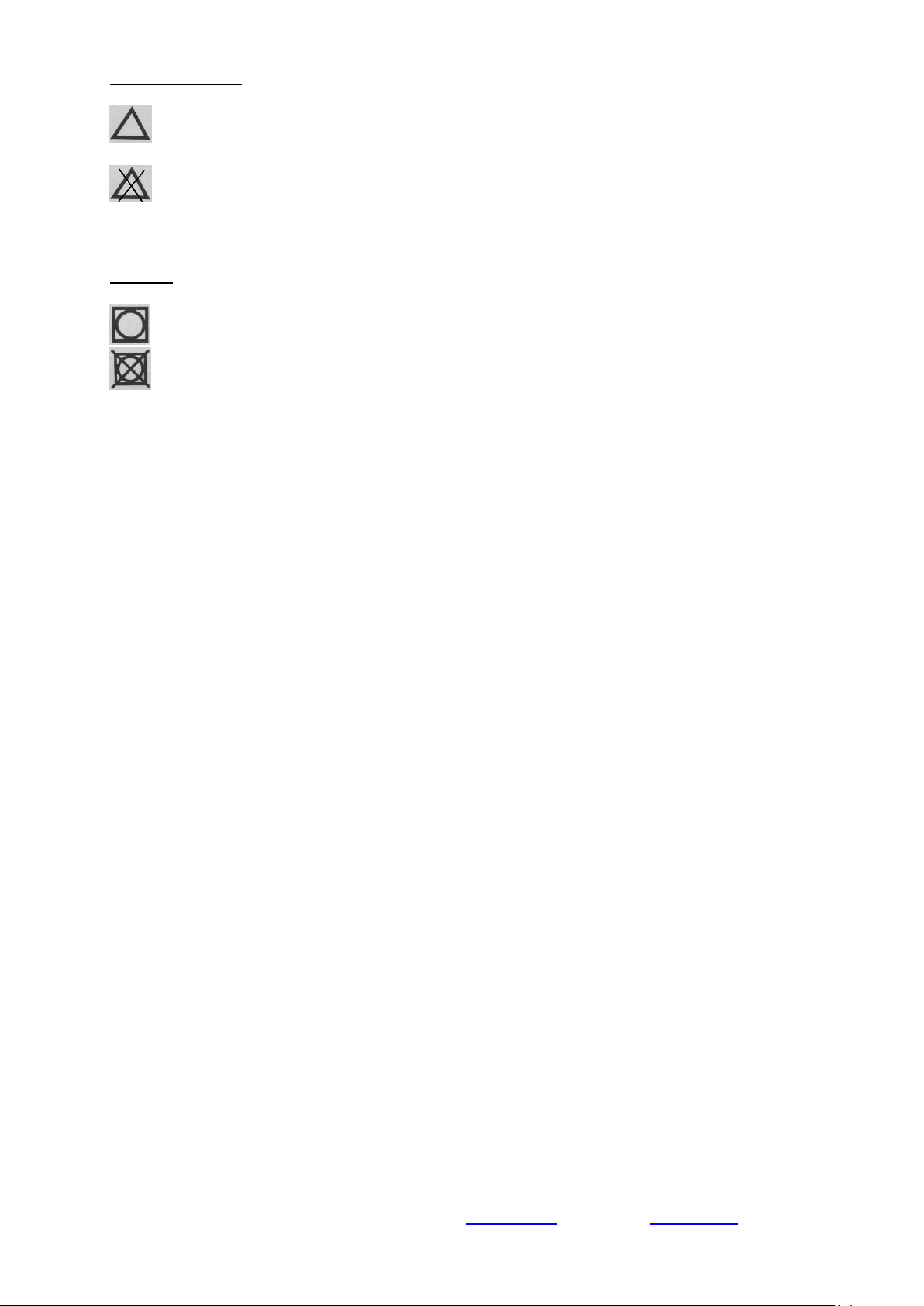

ОТБЕЛИВАНИЕ Треугольник говорит о возможности применения отбеливателей.
Допускается использование хлорных и оксигенных отбеливателей.
Использование отбеливателей запрещено.
СУШКА. Квадрат символизирует сушку.
сушка в барабанной сушилке разрешена
сушка в барабанной сушилке запрещена
Page 42
41
ТАБЛИЦА МЕР
bar
1 bar = 100 000 Pa
1 bar = 1,0197 кг/см²
1 bar = 750,06 мм ртутного столба
1 bar = 10.197 мм водяного столба
1 bar = 14.504 psi
British thermal unit ( Btu)
(Британская тепловая единица)
1 Btu = 1.055,06 Дж (J)
1 Btu = 0,2521 ккал (kcal)
сal (Калория)
1 cal = 4,1855 Дж (J)
1 cal = 10 E-6 th (тепловая единица)
1 kcal = 3,967 Btu
1 cal/h = 0,001163 W (Вт)
1 kcal/h = 1,163 W
Континентальная лошадиная сила(ch)
1 ch = 0,7355 kW
1 ch = 0,987 HP (лошадиная сила)
Кубический фут (cu ft)
1 cu ft = 28,3168 dm³
1 cu ft = 1.728 cu in (куб. дюйма)
Кубический дюйм (cu in)
1 cu in = 16,3781 dm³
Фут (ft)
1 ft = 304,8 mm
1 ft = 12 in
Галлон (Английский)
1 gal = 4,54596 dm³ (или литра)
1 gal = 277,41 cu in
Галлон (США)
1 gal = 3,78533 dm³ (или литра)
1 gal = 231 cu in
Лошадиная сила (HP)
1 HP = 0,7457 kW
1 HP = 1,0139 ch (континент. лош. Сила)
Дюйм (in)
1 in = 25,4 mm
Джоуль (J)
1 J = 0,0002778 Wh (ватт - час)
1 J = 0,23892 cal
Килограмм (kg)
1 kg = 2,20562 lb (фунты)
Килограмм на квадратный сантиметр
1 kg/cm² = 98.066,5 Pa
1 kg/cm² = 0,980665 bar
1 kg/cm² = 10.000 mm водяного столба
1 kg/cm² = 735,5576 mm ртутного столба
Фунт (pound - lb)
1 lb = 453,59237 g (гр)
Метр
1 m = 1,09361 yd (ярд)
1 m = 3,28083 ft
1 m = 39,37 in
Кубический метр
1 m³ = 1.000 dm³
1 m³ = 35,3147 cu ft
1 dm³ = 61,024 cu in
1 dm³ = 0,0353 cu ft
Паскаль (Pa)
1 Pa = 1 N/m² (Ньютон на кв.метр)
1 Pa = 0,0075006 mm ртутного столба
1 Pa = 0,10197 mm водного столба
1 Pa =0,010197 g/cm²
1 Pa = 0,000145 psi
1 MPa = 10 bar
psi
1 psi = 0,0689476 bar
Тепловая единица (th)
1 th = 1.000 kcal
1 th = 10 E6 cal
1 th = 4,1855 x 10E6 J
1 th = 1,1626 kWh (киловатт час)
1 th =3.967 btu
Ватт (W)
1 W = 1 J/s (Джоуль в секунду)
1 W = 0,86011 kcal/h
Ватт – час (Wh)
1 Wh = 3600 J
1 kWh = 860 kcal
Ярд (yard – yd)
1 yd = 0,9144 m
1 yd = 3 ft
1 yd = 36 in
Градус температуры
0 ºK = -273,16 ºC
0 ºC = 273,16 ºK
t ºC = 5/9 (t ºF-32)
t ºF =1,8 t ºC+32
Page 43
42
ТАБЛИЦА СМАЗОК
Используемы
е смазки
Подшипн
ики
Подшипник
и
Высокотемп
ературные
Смазка
для
сборки
Силовые
огрегаты
Цепи
Полозья
Трубки и
фиттинги
Редукторы
колесные
Редукторы
шестеренча
тые
Пневматика
screws
Тип смазок
Lithium soap
grease
Lithium soap
grease
Lithium soap
paste +
Lithium soap
grease
Graphite grease
mini
Extreme high
extreme high
kihlblted oil
+ silicone oil
mineral oil +
with MO SE
additive
60% graphite
special
pressure oil
pressure oil
SAE5
Grade ISO NLGI
2
solid greases
Grade ISO NLGI
2
leakproof
Grade ISO VG
150
Grade BO NLGI
Grade ISO NLGI
Grade ISO NLGI
Grade ISO VG
Grade BO VG 22
Температурн
ые пределы
-20-C +140-C
-40-C +200-C
-20-C+150-C
-20-C +135-C
-30-C *700-C
O'C +100-C
O'C +120"C
-10"C *65"C
Рекомендуем
ALVANK R2
NTN SH44M
ALTEMP
Q.NB.50
MI-SETRAL43N
GRACOAF309
REDUC1ELF
SP150
REDUCTCLF
SP220
LUBRA K ATL
SAE5W
Код Продукта
96011008
-
96011014
96011000
96011004
96010001
96010004
96010030
А
Н
А
Л
О
Г
И
ANTAR
ROLEXA 2
EPOXA MO 2
EPONAZ150
EPONAZ220
MBOLAAH
BP
LSEP2
ENERGOL
CRXP 150
ENERGOL
CRXP 220
SHF22
CASTROL
SPEEROL EP 2
ALPHA SP150
ALPHA SP 220
ELF
EP2
STATERMAM01
0
REDUCTELF SP
150
REDUCTELF SP
220
SPINEF 22
ESSO
BEACON EP2
MULTI
PURPOSE
SPARTAN EP
150
SPARTAN EP
220
SPNESSO 22
FINA
MARSON EP2
GRAN SR 150
GRAN SP 220
GBSA
BELLEVLLE N
GRAFOIL
GRACOAF309
KLUBER
CENTOPLEX 2
UNBLKON L50Z
ALTEMP
Q.NB.50
UNWOLYGL82
WOLFRACOATC
LAMORA 150
LAMORA 220
CRUCOLAN 22
MOBIL
MOBLUX
MOBLGEAR 629
MOBLGEAR 630
DTE24
KERNITE
LUBRA K LC
LUBRA KMP
TOP BLENB ISO
80W90
TOP BLEND ISO
220
LUBRA K ATL
SAE 5W
SETRAL
MI^ETRAL43N
SHELL
ALVANIAR2
RETNAAM
OMALA150
OMALA220
7ELLUS 22
TOTAL
MULTBS EP2
CARTER EP 150
CARTER EP 220
EQUIVB 22
MOLYKOTE
MOLYCOTC 44
PATE DX
OPAL
GEVAR SP
SUPER MOS 2
GEAROPAL GM
65 ISO 150
GEAROPAL
GM75 BO 220
HYDROPALH0110
HM++22
ITECMA
GRL-ULTRA
VULCAN
GMO
LHT-C
DURAGEAR80W140
AEROSYN
Loading...
