ION Audio BLOCK ROCKER PLUS User Manual

BLOCK ROCKER PLUS

Quickstart Guide English ( 3 – 8 )

Guía de inicio rápido Español ( 9 – 14 )

Guide d’utilisation rapide Français ( 15 – 20 )

Guida rapida Italiano ( 21 – 26 )

Schnellstart-Anleitung Deutsch ( 27 – 32 )

Snelstartgids Nederlands ( 33 – 38 )

Appendix English ( 39 )

Quickstart Guide (English)

Introduction

Thank you for purchasing the Block Rocker Plus. At ION, your entertainment is as important to us as it is to you. That’s why we design our products with one thing in mind—to make your life more fun and more convenient.

Box Contents

Block Rocker Plus Microphone with Cable 1/8” (3.5 mm) Stereo Aux Cable Power/Charging Cable Quickstart Guide Safety & Warranty Manual

Support

For the latest information about this product (documentation, technical specifications, system requirements, compatibility information, etc.) and product registration, visit ionaudio.com.

For additional product support, visit ionaudio.com/support.

Rechargeable Batteries

Rechargeable lead-acid batteries are the same type used in automobiles. As with your car battery, how you use this battery has a significant impact on its lifespan. With proper use and treatment, a lead-acid battery can last for years. Here are some recommendations for getting the longest life from the internal battery.

General Usage

Fully charge the battery before using it. Charge the battery completely after each use.

Storage

Repair

Disposal

For best product longevity, do not store at exceedingly hot (greater than 90°F/32°C) or exceedingly cold (less than 32°F/0°C) temperatures.

It is acceptable to leave your sound system plugged in. This will not overcharge the battery.

If you leave the battery level low and do not charge it for 6 months, it may permanently lose capacity.

If the battery fails to charge, check your fuse near the power cable input. If your fuse is intact and it still will not charge, contact ION Audio at ionaudio.com.

Bring the unit to a recycling center or dispose of in accordance with local ordinances.

Quick Setup

1. Make sure all items listed in the Box Contents are included in the box.

2. Read the Safety & Warranty Manual before using the product.

3. Make sure the battery is completely charged prior to first use for maximum battery life.

4. Study the Connection Diagram.

5. Ensure the Master Volume on Block Rocker Plus is at zero.

6. Connect your devices.

7. Raise the volume to a comfortable level.

8. Return the Master Volume to zero when you are finished using Block Rocker Plus.

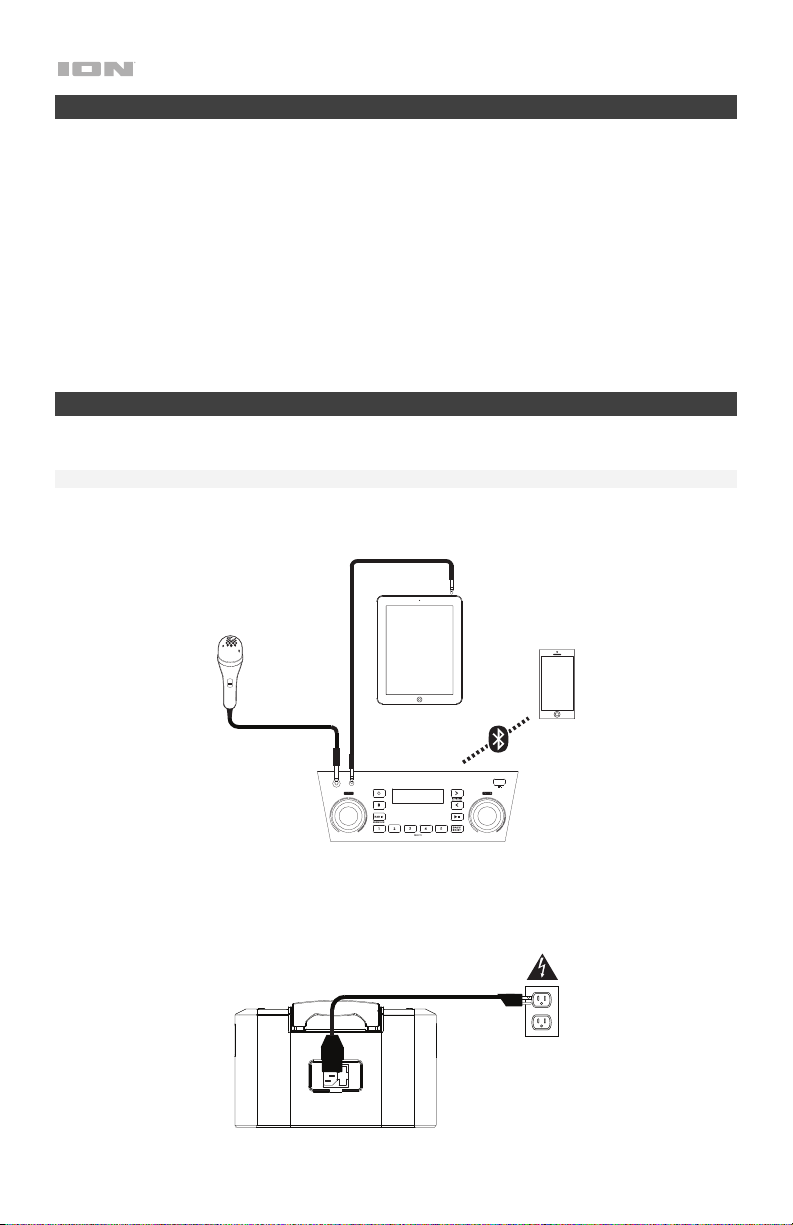

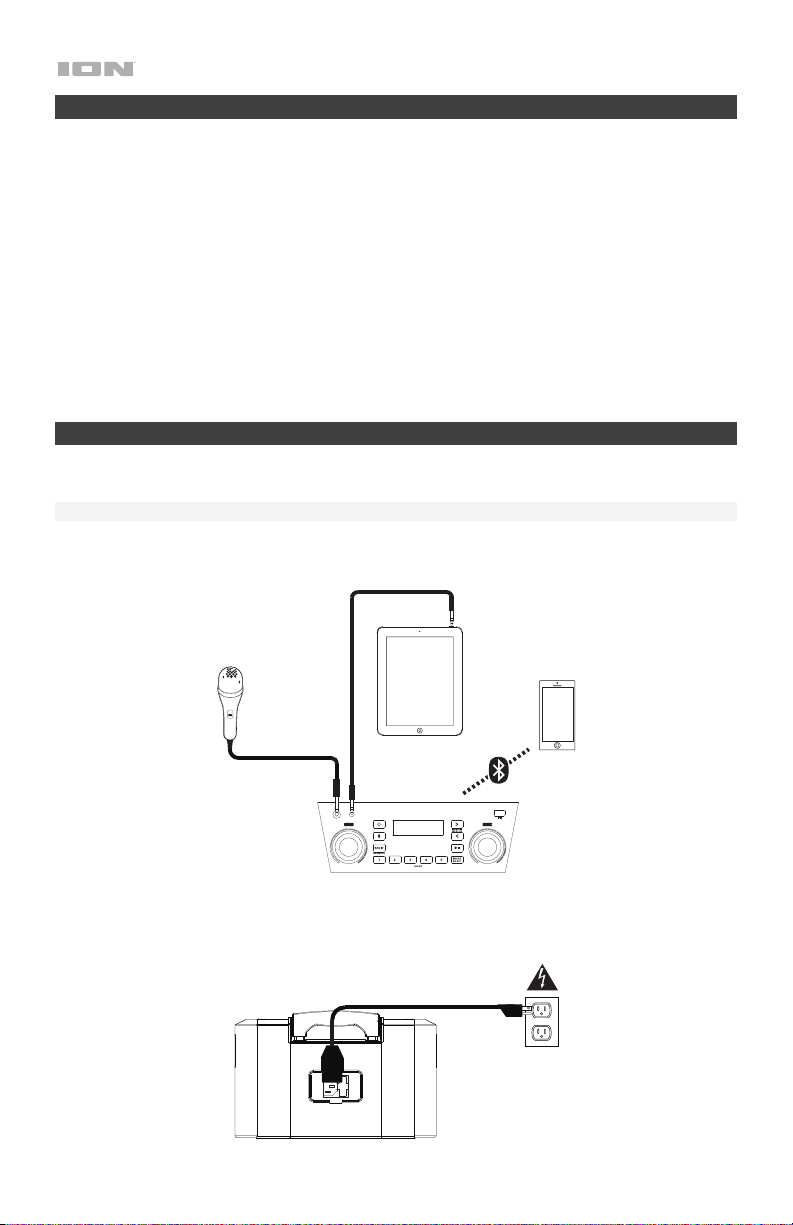

Setup

Items not listed under Introduction > Box Contents are sold separately.

Note: North America/Canada model shown here.

Front Panel

Rear Panel

Microphone

Tablet,

MP3 player,

etc.

MIC AUX IN

BLOCK ROCKER PLUS

MIN MAX MIN MAX

CHARGE

5V 1A

Bluetooth

Device

Power

Features

Front Panel

Note: North America/Canada model shown here.

MIC AUX IN

BLOCK ROCKER PLUS

CHARGE

5V 1A

MIN MAX

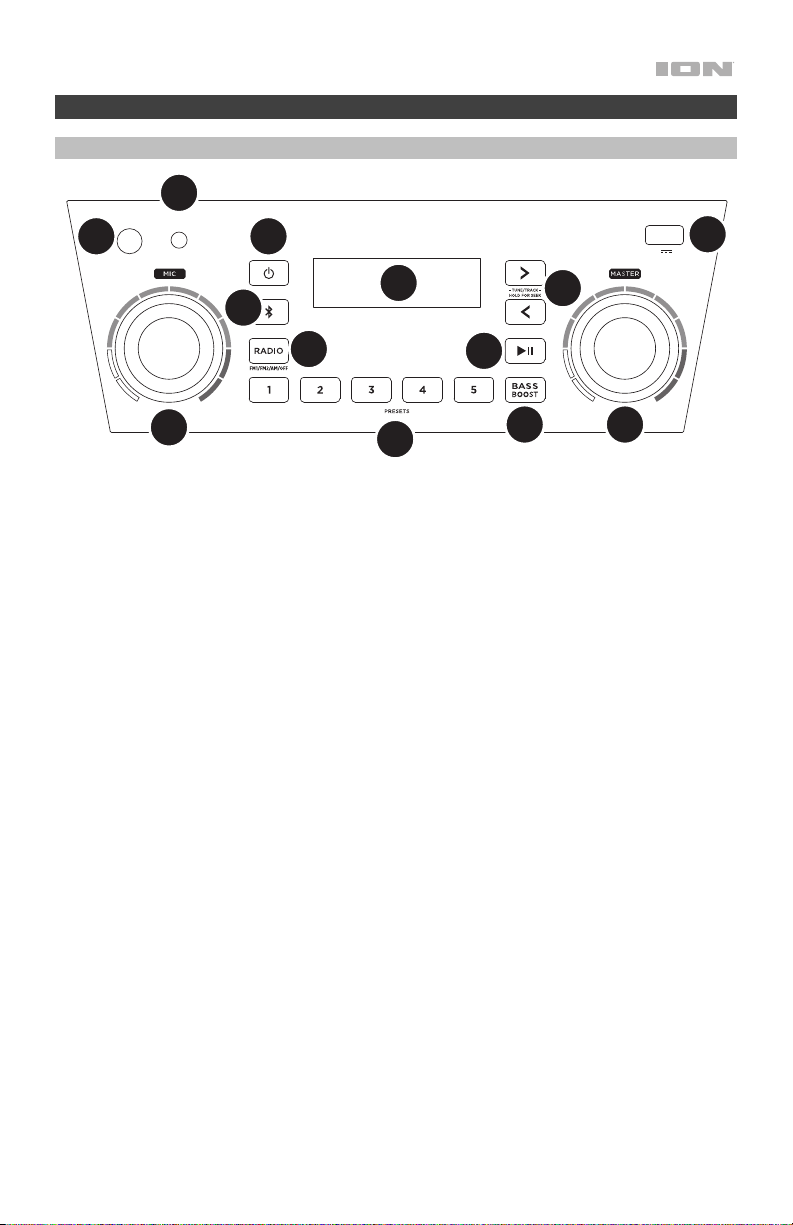

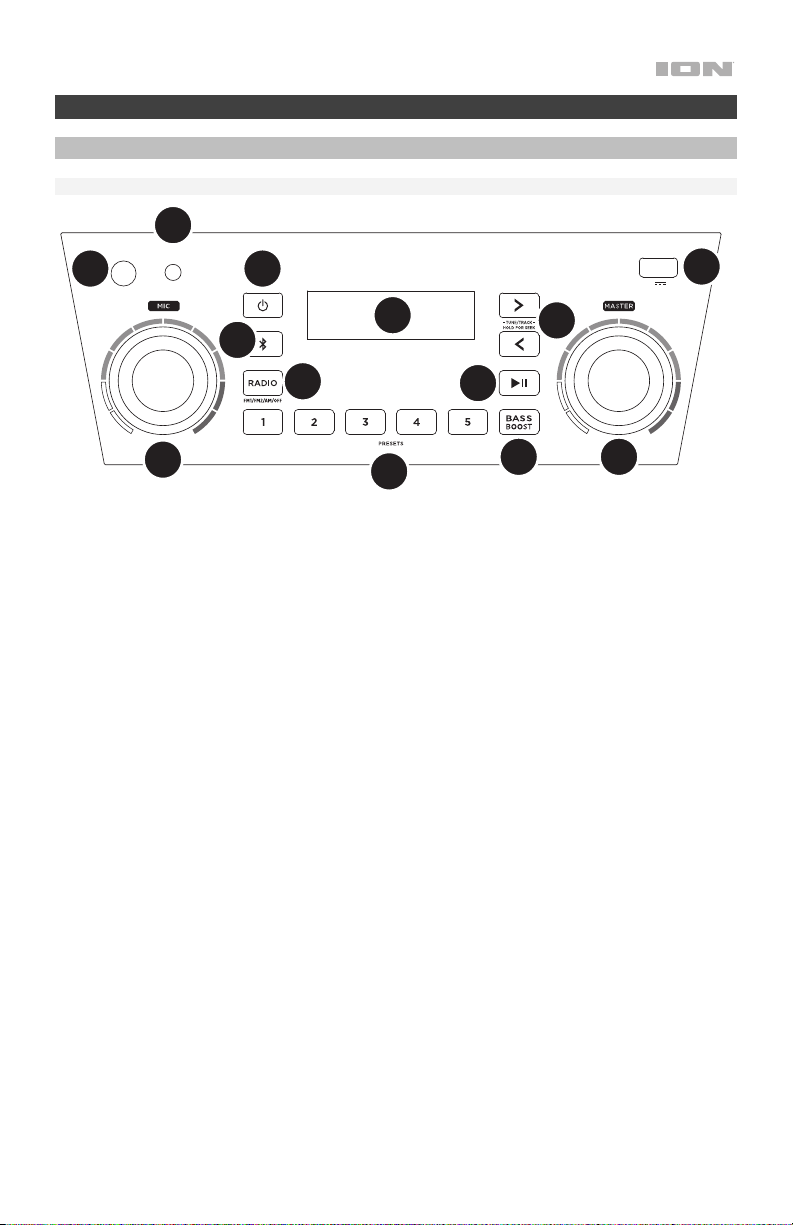

1. Power Button: Turns Block Rocker Plus on or off. Please note that while Block Rocker Plus is connected to a

power source, it does not need to be powered on to charge the battery. When the power is on, the display will show the power indicator.

2. Bluetooth Button: Press the Bluetooth button to disconnect a paired Bluetooth device.

3. Bass Boost: Press this button to enhance the overall bass frequency response.

4. Radio Selector: This button sets the Radio to FM1, FM2, AM (North America/Canada only) or turns the radio

off.

5. AM/FM Presets: Store a favorite radio station and quickly tune to a preset radio station. There are 5 numeric

positions to store AM band presets and 2 banks of 5 numeric positions each to store FM1 and FM2 band presets.

To add a preset:

i. Select FM1, FM2, or the AM band and then use the Tune/Track buttons to select the desired radio

station.

ii. Press and hold a numeric preset button to assign the current station to that preset number. The display

will show “SAV” to show the station has been saved. To use an added preset, press a preset number once lightly to go to the stored radio station.

6. Tune/Track Buttons: Tap these buttons to tune in a radio station or go to the previous/next track on a

Bluetooth connected device. To “seek” (jump to the next available station), hold either button down for a few seconds until it starts to seek a station. The unit will remember the last station it was on and start at that station when powered off and on again.

7. Play/Pause: Press to play or pause a track from a connected Bluetooth device.

MIN MAX

8. Display: Displays the current radio station, battery status, and Bluetooth status.

• Charging Indicator:

• When the power cable is connected, movement of the battery segments shows the battery is

charging. When fully charged, all battery segments will be lit without blinking.

• When the power cable is disconnected, the battery segment shows the level of the battery.

• When the battery level is low, the bottom battery segment will blink.

• If a front panel button is not pressed within 60 seconds, the battery level indicator will turn off (to

save energy). The battery level indicator will reappear when any button is pressed. Also, when the battery gets to the lowest battery icon segment, the battery level indicator will turn back on.

• Lightning Bolt Icon: The lightning bolt icon will illuminate when the power cable is connected to wall

power.

• Bluetooth Icon: The Bluetooth icon will be lit solid when a device is paired to Block Rocker Plus.

• Power Icon: The power icon will be lit when Block Rocker Plus is powered on. The power icon will not be

lit when Block Rocker Plus is powered off.

• Bass Boost Icon: The Bass Boost icon will be on when the Bass Boost function is activated. The icon

will be off when the function is deactivated.

9. Master Volume Control: This adjusts the speaker’s main mix volume, which includes the Microphone Input,

Auxiliary Input, Radio, and the audio of a paired Bluetooth device.

10. Microphone Input with Volume Control (1/4”): This mono input accepts a 1/4” (6.35 mm) input such as a

microphone, guitar, or other musical instrument.

11. Auxiliary Input: This stereo 1/8” (3.5 mm) input can be used to connect a CD player, MP3 player, or other audio

source.

12. USB Charging Port: Connect your device’s charge cable here to charge it. USB charging only functions when

the unit’s power is turned on.

Top Panel

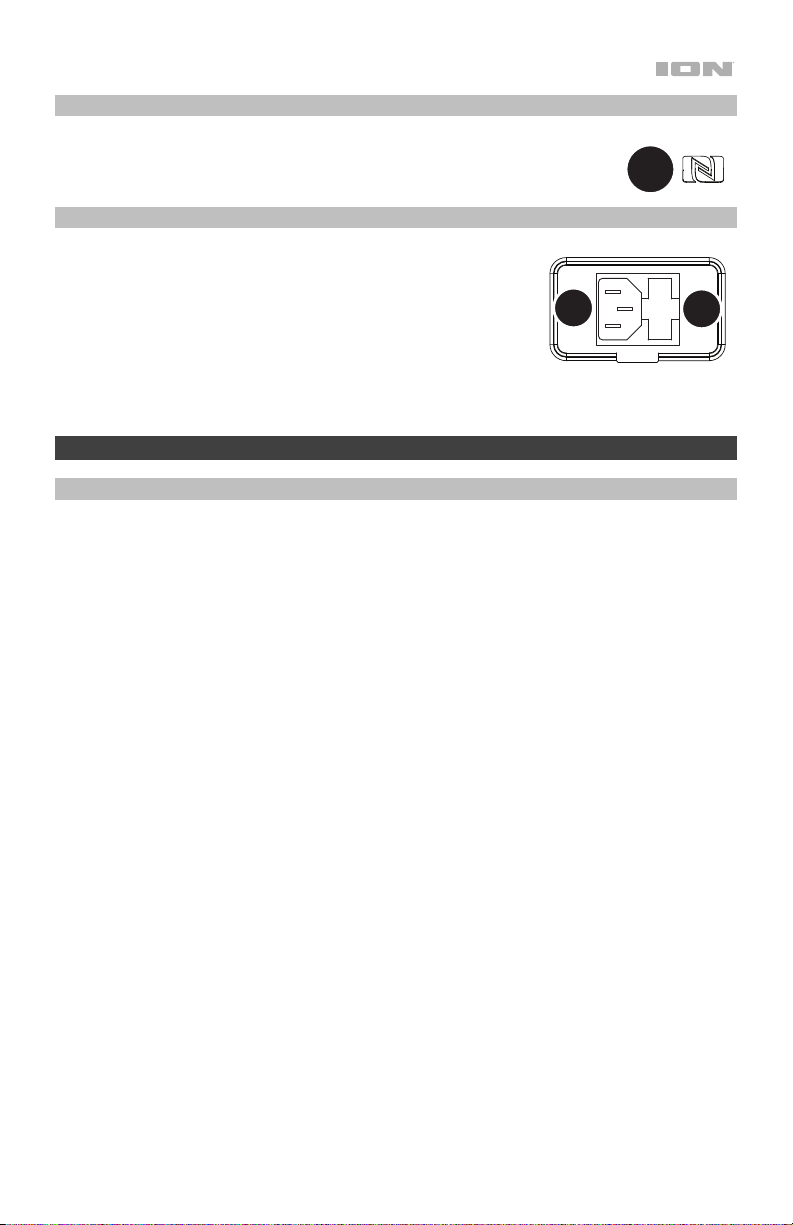

1. NFC: Tap your NFC (near-field communication) supported and enabled device here to pair

your phone by gently bumping on the ‘N’ logo.

Rear Panel

1. Power Cable Input: Insert the included power cable here to charge the unit.

Note that the Block Rocker Plus can be used with the power cable while it simultaneously charges the battery.

2. Fuse Cover: If the unit’s fuse is broken, use a screwdriver or other tool to lift

this tab to replace the fuse. Replace it with a fuse of the same rating. Using a fuse with an incorrect rating can damage the unit and/or fuse.

Operation

Using the Radio

Selecting a radio station:

1. Press the Radio button to select FM1, FM2, or AM (North America/Canada only).

2. Press either of the Tune/Track buttons to select a radio station. To “seek” (jump to the next available station),

hold either button down for a few seconds until it starts to seek a station.

Saving a radio station as a preset:

1. Press the Radio button to select FM1, FM2, or AM (North America/Canada only).

2. Press either of the Tune/Track buttons to select a radio station.

3. Press and hold a numeric preset button to assign the current station to that preset number. The display will

show “SAV” to show the station has been saved.

Recalling a saved radio station preset:

1. Press the Radio button to select FM1, FM2, or AM (North America/Canada only).

2. To use an added preset, press a preset number once lightly to go to the stored radio station.

Pairing a Bluetooth Device

1. Turn on your Bluetooth device.

2. Power on Block Rocker Plus. The speaker will automatically enter pairing mode. If you have previously connected to another Bluetooth device, Block Rocker Plus will reconnect. To disconnect pairing if the Bluetooth icon is lit solid, press and release the Bluetooth button.

3. Navigate to your Bluetooth device’s setup screen, find “Block Rocker Plus” and connect. The Bluetooth icon will be lit solid when paired.

Note: If your Bluetooth device prompts for a pairing code, enter “0000”.

4. To disconnect pairing, press and release the Bluetooth button.

5. To connect to another Bluetooth device, repeat step 3.

Pairing a Bluetooth Device Using NFC

NFC (near-field communication) allows data exchange from devices, such as pairing, by gently bumping them together. Check in your device’s manual to see if this feature is supported.

To use NFC to pair with Block Rocker Plus:

1. In order to use NFC, your device must be turned on and unlocked.

2. Enter your device’s Settings menu and check that NFC is turned On (one-time step).

3. Power on Block Rocker Plus.

4. Touch and briefly hold your device to the NFC logo.

5. Follow the pairing instructions that appear on your phone. If a passcode is required, enter “0000”.

6. To unpair, gently bump your device against the NFC logo located on Block Rocker Plus’s top panel.

Troubleshooting

If the sound is distorted: Try lowering the volume control of your sound source, musical instrument, or

microphone. Also, try to reduce the overall volume of Block Rocker Plus using the Master Volume knob.

If there is too much bass: Try adjusting the tone or EQ control on your sound source to lower the bass level. This will allow you to play the music louder before clipping (distortion) occurs.

If there is a high-pitched whistling noise when using microphones: This is probably feedback. Point the microphone away from the speaker.

If there is poor AM reception: To adjust AM reception

If you can’t hear the microphone over the music volume: Turn down the music volume from your source.

If you can’t play music from a flash drive: The USB port is only for charging USB devices.

(North America/Canada only), move entire unit.

Guía de inicio rápido (Español)

Introducción

Gracias por comprar el Block Rocker Plus. En ION, su entretenimiento es tan importante para nosotros como para usted. Por eso es que diseñamos nuestros productos con una sola cosa en mente—hacer que su vida sea más divertida y cómoda.

Contenido de la caja

Block Rocker Plus Micrófono y cable Cable auxiliar estéreo de 3,5 mm (1/8 pulg.) Cable de alimentación / carga Guía de inicio rápido Manual sobre la seguridad y garantía

Soporte

Para obtener la información más reciente acerca de este producto (documentación, especificaciones técnicas, requisitos de sistema, información de compatibilidad, etc.) y registrarlo, visite ionaudio.com.

Para obtener soporte adicional del producto, visite ionaudio.com/support.

Baterías recargables

Las baterías de plomo-ácido recargables son del mismo tipo que se usa en los automóviles. Al igual que con la batería del vehículo, la forma en que se usa tiene una influencia significativa en la duración de su vida útil. Con un uso y tratamiento correctos, una batería de plomo-ácido puede durar varios años. He aquí algunas recomendaciones para prolongar la vida útil de la batería interna.

Uso general

lmacenamiento

Reparación

Disposición final

Cargue completamente la batería antes de usarla. Cargue la batería completamente después de cada uso.

Para lograr la mayor longevidad del producto, no lo almacene a temperaturas muy altas (superiores 32°C/90°F) o muy frías (inferiores a 0°C/32°F).

Es aceptable dejar su sistema de sonido enchufado. No sobrecargará la batería.

Si deja que el nivel de la batería baje y no la carga durante 6 meses, puede perder permanentemente su capacidad.

Si la batería no se carga, compruebe su fusible cerca de la entrada del cable de alimentación. Si el fusible está intacto y la batería sigue sin cargarse, póngase en contacto con ION Audio en ionaudio.com.

Lleve la unidad a un centro de reciclaje o deséchela de acuerdo a las ordenanzas locales.

Instalación rápida

1. Asegúrese de que todos los artículos indicados en Contenido de la caja estén incluidos en ella.

2. Lea el manual sobre la seguridad y la garantía antes de utilizar el producto.

3. Para asegurar una máxima vida útil de la batería, asegúrese de que esté completamente cargada antes de utilizarla por primera vez.

4. Estudie el Diagrama de conexión.

5. Asegúrese de que el volumen maestro del Block Rocker Plus esté en cero.

6. Conecte sus dispositivos.

7. Suba el volumen hasta un nivel confortable.

8. Regrese el volumen maestro a cero cuando termine de usar el Block Rocker Plus.

Instalación

Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado.

Nota: Aquí se muestra el modelo para Norteamérica/Canadá.

Panel frontal

Micrófono

Panel trasero

Tableta,

reproductor

de MP3, etc.

MIC AUX IN

BLOCK ROCKER PLUS

MIN MAX MIN MAX

Dispositivo Bluetooth

CHARGE

5V 1A

Suministro

eléctrico

Características

Panel frontal

Nota: Aquí se muestra el modelo para Norteamérica/Canadá.

MIC AUX IN

BLOCK ROCKER

CHARGE

5V 1A

MIN MAX

1. Botón de encendido: Enciende y apaga el Block Rocker Plus. Tenga en cuenta que mientras el Block Rocker Plus está conectado a un suministro eléctrico, no es necesario encenderlo para que cargue la batería. Cuando el altavoz está encendido, la pantalla mostrará el indicador de encendido.

2. Botón de Bluetooth: Pulse el botón Bluetooth para desconectar un dispositivo Bluetooth apareado.

3. Bass Boost: Pulse este botón para mejorar la respuesta en frecuencia general de los graves.

4. Selector de radio: Este botón ajusta la radio a FM1, FM2, AM (Norteamérica y Canadá solamente) o la apaga.

5. Preprogramaciones de AM/FM: Memorice una emisora de radio favorita y sintonice rápidamente una emisora preprogramada. Hay 5 posiciones numéricas para almacenar presets de banda AM y 2 bancos de 5 posiciones numéricas cada uno para almacenar presets banda FM1 y FM2.

Para agregar una emisora preprogramada:

i. Seleccione ya sea la banda de FM1, FM2, o AM y luego use los botones del sintonizador

para seleccionar la emisora de radio deseada.

ii. Pulse y retenga un botón numérico de preprogramación para asignar la emisora que está

escuchando a ese número. Aparecerá “SAV” (Guardada) en la pantalla para mostrar que se guardó la emisora. Para usar una emisora agregada, toque ligeramente una vez un número de preprogramación para ir a la emisora de radio memorizada.

6. Botones de sintonizador/pista: Toque ligeramente estos botones para sintonizar una emisora de radio o pasar a la pista anterior/siguiente de un dispositivo Bluetooth conectado. Para "buscar" (saltar a la siguiente emisora disponible), mantenga pulsado cualquier botón durante unos segundos hasta que empieza a buscar la emisora. La unidad recuerda la última emisora que estaba sintonizada y comienza en esa emisora cuando la apaga y enciende nuevamente.

7. Reproducir/Pausa: Pulse para reproducir o hacer pausa en una pista de un dispositivo Bluetooth conectado.

MIN MAX

8. Pantalla: Muestra la emisora de radio actual, el estado de la batería, el estado del Bluetooth y el estado del enlace.

• Indicador de carga:

• Con el indicador de carga de la batería, cuando el cable de alimentación está conectado,

el movimiento de los segmentos de la batería muestra que se está cargando. Una vez completamente cargada, todos los segmentos de la batería estarán encendidos sin parpadear.

• Cuando se desconecta el cable de corriente, el segmento de la batería muestra en nivel de la misma.

• Cuando el nivel de la batería sea bajo, parpadeará el segmento inferior de la batería.

• Si no se pulsa ningún botón del panel delantero en los siguientes 60 segundos, el

indicador de nivel de batería se apagará (para ahorrar energía). El indicador de nivel de la batería volverá a aparecer cuando se pulse algún botón. Además, c uando la batería llegue al segmento más bajo del icono de la batería, el indicador de nivel de la batería volverá a encenderse.

• Icono del relámpago: El icono del relámpago se encenderá cuando el cable de corriente

esté conectado a una toma de corriente de pared.

• Icono de Bluetooth: El icono de Bluetooth se enciende con luz azul continua cuando hay

un dispositivo apareado al Block Rocker Plus.

• Icono de encendido: El icono de encendido se encenderá cuando el Block Rocker Plus se

encienda. Este icono de encendido no se encenderá cuando Block Rocker Plus está apagado.

• Icono de Bass Boost: El icono de Bass Boost se iluminara cuando la función esté

activada. El icono estará apagado cuando la función esté desactivada.

9. Control de volumen maestro: Este control ajusta el volumen de la mezcla principal del altavoz,

que incluye la entrada de micrófono, la entrada auxiliar, el sintonizador y el audio de un dispositivo Bluetooth apareado.

10. Micrófono con control de volumen (6,35 mm): Esta entrada mono admite una entrada de 6,35

mm (1/4 pulg.) tal como un micrófono, una guitarra u otro instrumento musical.

11. Entrada auxiliar: Esta entrada de 3,5 mm (1/8 pulg.) estéreo se puede usar para conectar un

reproductor de CD, MP3 u otra fuente de audio.

12. Puerto de carga USB: Conecte aquí el cable de carga de su dispositivo para cargarlo. La carga

por USB funciona solamente cuando la unidad está encendida.

Panel superior

1. NFC: Toque ligeramente aquí su dispositivo NFC (comunicación de campo

cercano) soportado y habilitado para aparear su teléfono tocando suavemente el logo de la ‘N’.

Panel trasero

1. Entrada del cavo de alimentación: Inserte aquí el cable de

alimentación incluido para alimentación la unidad. Tenga en cuenta que el Block Rocker Plus puede funcionar con el adaptador de potencia mientras se carga simultáneamente la batería.

2. Tapa de fusibles: Si se quemó el fusible, use un destornillador u

otra herramienta para levantar esta lengüeta a fin de reemplazar el fusible. Reemplácelo por un fusible de la misma especificación. Si utiliza un fusible de especificación incorrecta, puede dañarse la unidad y/o el fusible.

+ 28 hidden pages

ION Audio BLOCK ROCKER PLUS User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
