Poêle à bois
VENDÔME
Référence 6178 40
Poêle VENDÔME Référence : 6178 40
LC le 16/02/2012 Page 1 sur 5
Page 2
Puissance nominale
8 kW
Rendement
72 %
Taux de CO%
0.28 %
T° fumées
342 °C
Mode de fonctionnement
Intermittent
Combustible recommandé
Bois / bûches de 50 cm
Débit massique des fumées
10.85 g/s
L’appareil ne doit pas être posé directement sur un sol en matériaux combustible ou se dégradant sous
l’effet de la chaleur. Si le cas se présente, placer l’appareil sur une sole carrelée ou une plaque métallique
réfléchissante pour protéger le sol contre le risque de températures élevées.
Distance minimale à respecter par rapport aux matériaux combustibles adjacents : 40 cm
Si les parois adjacentes sont en matériaux incombustible et ne se dégradent pas sous l’action de la chaleur
(la température du mur pouvant atteindre 200 °C), ces dimensions peuvent être réduites à 15 cm
Masse de l’appareil
217 kg
Raccordement au conduit de fumée par la buse
située sur le dessus et à l’arrière de l’appareil
diamètre 125 mm
largeur utile pour le chargement des bûches
50 cm - Chargement façade
Encombrement
h 780 mm
lg 725 mm
prof 450 mm
Dimensions de la porte
h 260 mm
lg 555 mm
Dimensions de la vitre
h 217 mm
lg 475 mm
Plaque signalétique
rivetée à l’arrière du cendrier
Poêle VENDÔME Référence : 6178 40
Notice particulière d’utilisation et d’installation
Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil
Caractéristiques suivant EN 13240 :
LC le 16/02/2012 Page 2 sur 5
Page 3
Poêle VENDÔME Référence : 6178 40
LC le 16/02/2012 Page 3 sur 5

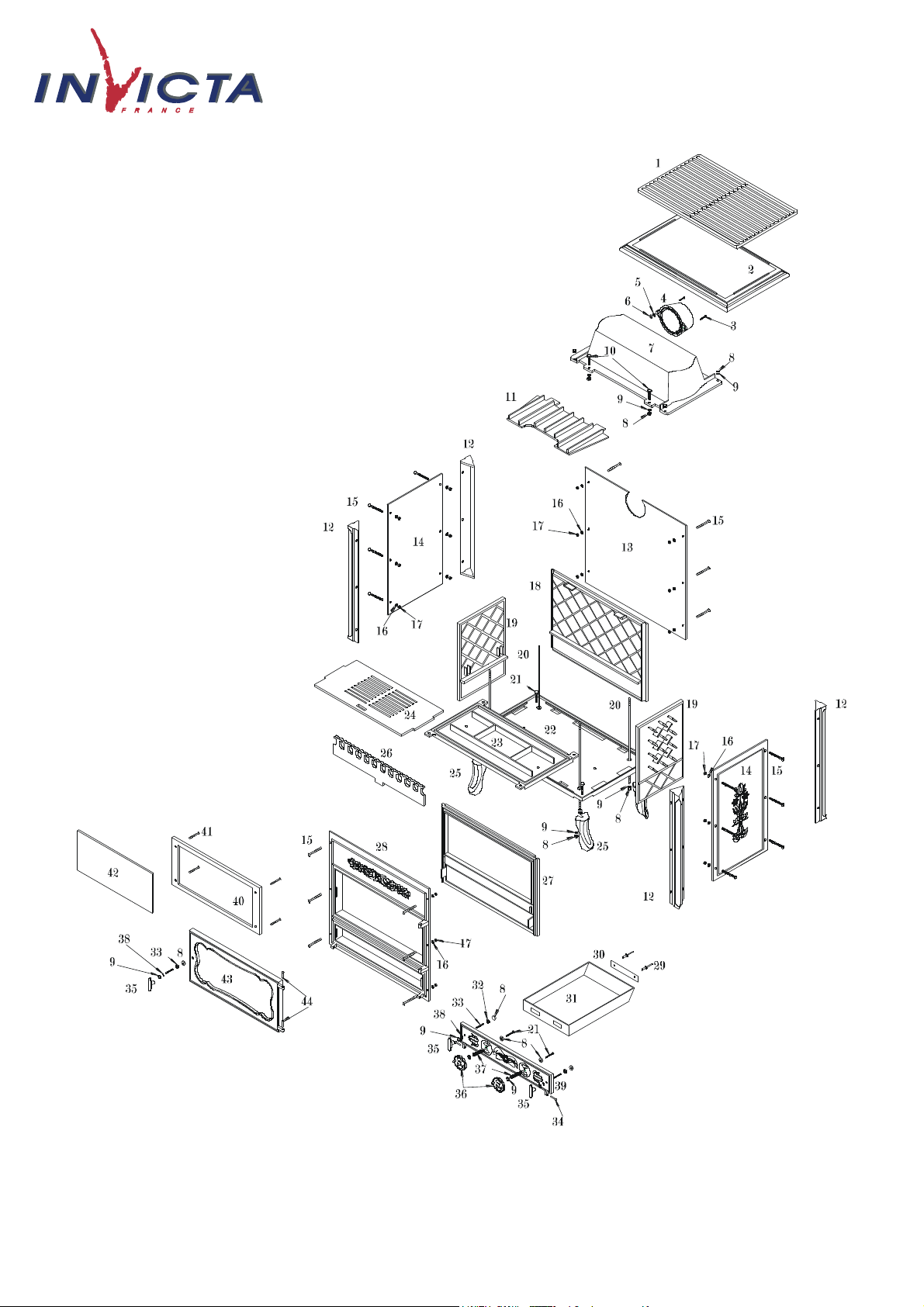

Page 4
Repére
Nbr
DESIGNATION
Référence
1
1
Grille supérieure
FB 610410
2
1
Cadre supérieur
FB 610408
3
2
Vis tête fraisée fendue de 6x20
AV 8606200
4
1
Buse de diamètre 120
FB 610498
5
2
Rondelle de 6
AV 4100060
6
2
Ecrou hexagonal de 6
AV 7100060
7
1
Avaloir
FB 610413
8
15
Ecrou hexagonal de 8
AV 7100080
9
15
Rondelle de 8
AV 4100080
10
2
Vis tête hexagonale de 8x40
AV 8408400
11
1
Déflecteur
FB 610417
12
4
Montant
FB 610412
13
1
Fond extérieur
FB 610406
14
2
Côté extérieur
FB 610403
15
24
Vis tête ronde, embout carré de 5x20
AV 8755200
16
24
Rondelle de 5
AV 4100050
17
25
Ecrou hexagonal de 5
AV 7100050
18
1
Fond intérieur
FB 610502
19
2
Côté intérieur
FB 610503
20
4
Tirant de 8x460
AT 610102
21
6
Vis tête hexagonale de 8x30
AV 8408300
22
1
Socle
FB 610402
23
1
Socle intérieur
FB 610500
24
1
Grille foyère
FB 610504
25
4
Pied
FB 610401
26
1
Chenet
FB 610 505
27
1
Façade intérieure
FB 610501
28
1
Façade
FB 610404
29
2
Rivet de 3x8
AV 5203080
30
1
Plaque signalétique
PS 617840
31
1
Tiroir cendrier
AT 610101
32
3
Loquet de fermeture
FB 610424
33
3
Tige filetée de 8x70
AD 610200
34
2
Axe de façade cendrier, clou de 5x25
AV 0105250
35
3
Poignée de porte
FB 610496
36
2
Venturi
FB 610419
37
2
Ressort
AS 700255
38
3
Rondelle ressort de 8
AV 4170080
39
1
Façade cendrier
FB 610411
40
1
Contre cadre
FB 610420
41
4
Vis tête fraisée fendue de 5x16
AV 8605160
42
1
Vitre de 475x217x4
AX 666100
43
1
Porte
FB 610400
44
2
Axe de porte, clou de 6x25
AV 0106250
Poêle VENDÔME Référence : 6178 40
LC le 16/02/2012 Page 4 sur 5
Page 5
Poêle VENDÔME Référence : 6178 40
TRES IMPORTANT
En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR « PÔÊLES A
BOIS » fournie avec l’appareil.
CONSEILS D’INSTALLATION
La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un
manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
CONSEILS D’UTILISATION
Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d’un minimum de 2 ans de coupe (Hêtre,
Charme, 5 ans pour le Chêne – le sapin et les résineux sont interdit).
Le tiroir cendrier doit toujours rester dans l’appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser la main froide.
Il peut être nécessaire d’arrêter l’extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de
l’ouverture de la porte.
Vérification avant mise en service.
Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer la pièce pour limiter ce
désagrément ou effectuer, avant l’installation, une première chauffe à l’extérieur de la maison.
Allumage : Placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois
fendu finement). Enflammer le papier, fermer la porte de l’appareil et ouvrir entièrement l’arrivée d’air. Lorsque celui-ci est bien
enflammé, vous pouvez charger votre appareil. Il est possible de laisser la porte entre-ouverte pour faciliter cette phase d’allumage, mais
en maintenant toujours l’appareil sous surveillance. Il est recommandé, pendant les premières heures de mise en service, de f aire un feu
modéré afin de permettre une dilatation normale de l’ensemble de l’appareil.
Fonctionnement intermittent et continu :
Le fonctionnement ‘’Intermittent’’ nécessite un rechargement toutes les heures avec de petites quantités de bois. Il faut privilégier ce
mode de fonctionnement particulièrement performant et respectueux de l’environnement.
L’appareil peut également assurer un fonctionnement ‘’Continu’’ quand les contraintes de l’intermittence ne peuvent être resp ectées ou
qu’une puissance réduite est recherchée. Dans ce cas, la pleine puissance peut être obtenue sur une durée de 3 heures, et une allure
réduite, à faible puissance, d’une durée de 10 heures est possible.
Puissance Nominale : en ‘’Intermittent’’ elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 4 kg, sous forme de 2
demies bûches de bois dur (= une bûche fendue) , renouvelée toutes les 60 minutes ,avec le réglage d’allure en position ‘’allure
normale’’ ( ouverture à 50 % ) . En ‘’Continu’’ la charge est portée à 10 kg en 3 ou 4 demies bûches, pour un renouvellement
toutes les 3 heures.
Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie inadaptée des bûches, de
l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se
traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n’est plus en contact avec la braise), la diminution
progressive de la réserve de braise et le refroidissement du foyer. Ils s’accompagnent d’une chute de puissance et d’une baisse des
performances.
Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par piquage et
déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer , puis refermer la
porte . L’activité reprend immédiatement après la fermeture de porte.
Combustion lente de 10 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 10 kg constituée de 2 bûches de bois dur
non fendues en privilégiant les grands diamètres (supérieurs à 16 cm) et en fermant complètement le réglage d’allure. Effectuer
préalablement une mise en régime d’allure réduite en fermant le réglage d’allure pour charger ensuite sur un lit de braise à peine
rougeoyant.
Le fonctionnement continu en allure lente, surtout pendant les périodes de redoux (tirage défavorable) et avec du bois humide, entraîne
une combustion incomplète qui favorise les dépôts de bistre et de goudron :
alterner les périodes de ralenti par des retours en fonctionnement à allure normale.
privilégier une utilisation avec de petites charges.
Organes de réglages :
Utiliser systématiquement la ‘’main froide’’ fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très chauds.
Registre de réglage d’allure (situé en bas de la façade) : ce registre est utilisé pour moduler l’allure de l’appareil entre ‘’ allure
normale ‘’ et la ‘’combustion lente’’. Une fois l’appareil allumé, ne pas aller au delà de la position ‘’allure normale’’
correspondant à une ouverture de 50%.
Registre d’allumage : L’action sur le registre de réglage d’allure, au delà de la position ‘’allure normale’’ permet d’obtenir un
supplément d’air pour l’allumage. Cette position est réservée aux opérations d’allumage et de reprise et ne doit pas être maintenue
plus de 30 minutes sous peine de dommages sur l’appareil et son environnement. L’appareil doit rester sous surveillance penda nt
toute la durée d’utilisation de cette position.
LC le 16/02/2012 Page 5 sur 5
