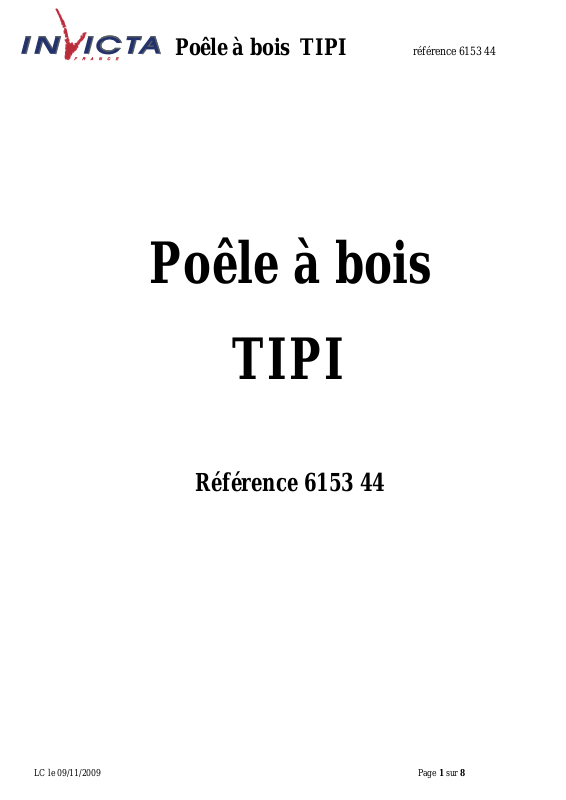

Poêle à bois TIPI

référence 6153 44

Poêle à bois

TIPI

Référence 6153 44

LC le 09/11/2009 Page 1 sur 8

Page 2

Ø 754

Ø 200

AD615344

Poêle à bois TIPI

Notice particulière d’utilisation et d’installation

Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil

Caractéristiques et performances en fonctionnement intermittent suivant EN 13240 :

Puissance nominale 10 kW Rendement 80 % Taux de CO% 0.10 % T° fumées 316 °C Mode de fonctionnement Continu et Intermittent Combustible recommandé Bois (charme) / bûches de 25 cm Débit massique des fumées 7.5 g/s

L’appareil ne doit pas être posé directement sur un sol en matériaux combustible ou se dégradant

sous l’effet de la chaleur. Si le cas se présente, placer l’appareil sur une sole carrelée ou une

plaque métallique réfléchissante pour protéger le sol contre le risque de températures élevées.

Distance minimale à respecter par rapport aux matériaux combustibles adjacents :

Arrière 60 cm / Latérale 60 cm

Distance minimale à respecter par rapport aux matériaux incombustibles adjacents : 15 cm

référence 6153 44

Ø 600

Masse de l’appareil 143 kg

Raccordement au conduit de fumée par la buse

située sur le dessus de l’appareil

Longueur maximale des bûches

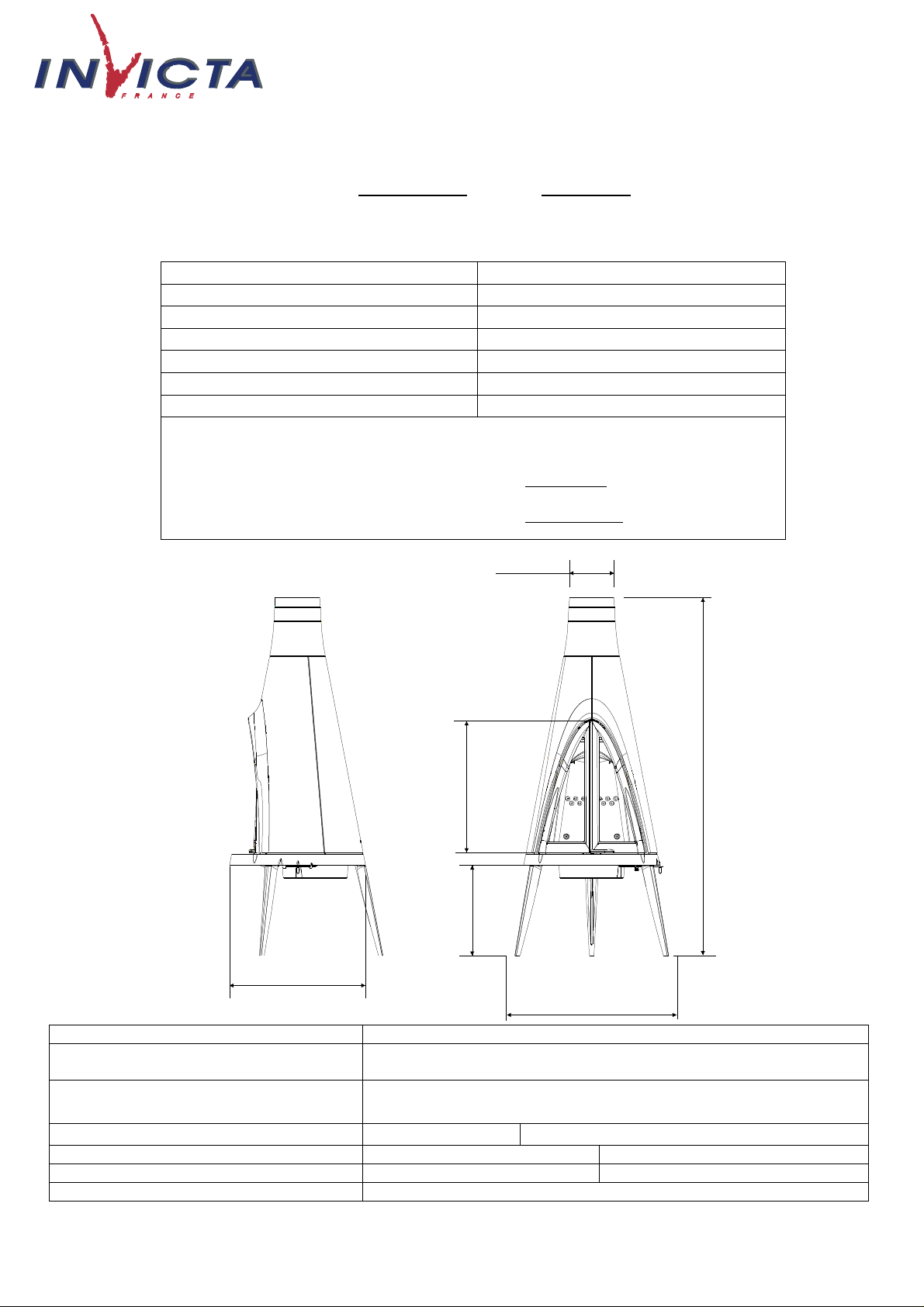

Encombrement h 1585 mm Ø 754 mm

Dimensions des portes h 585 mm lg 473 mm

Vision du feu h 461 mm lg 378.5 mm

Plaque signalétique rivetée sur le coté du cendrier

1585

Diamètre : 200 mm

40 cm

(possibilité de chargement vertical en buche de 50 cm)

LC le 09/11/2009 Page 2 sur 8

Page 3

600

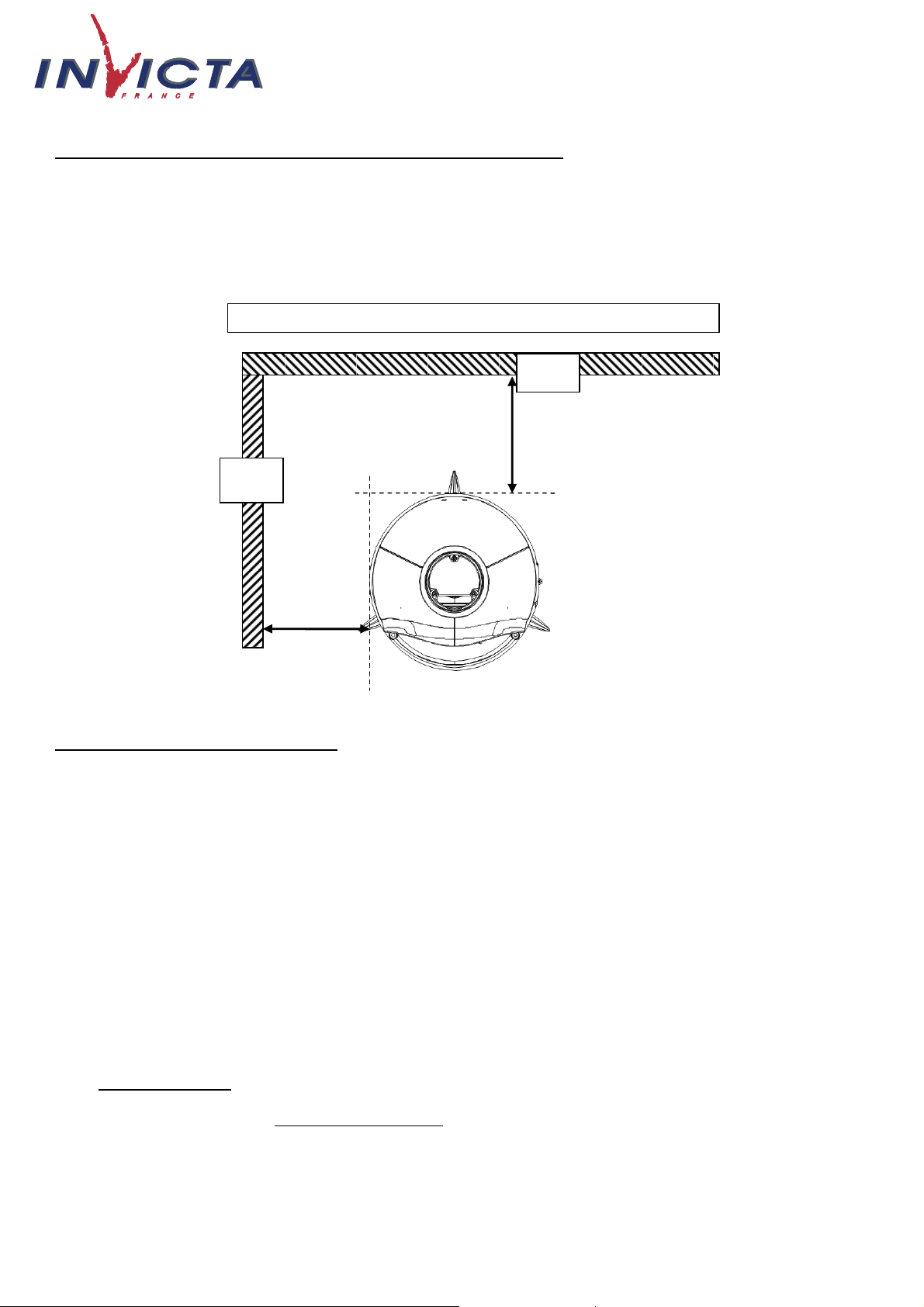

VUE DE DESSUS DE L’INSTALLATION DU POELE

Poêle à bois TIPI

référence 6153 44

INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL.

Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au dessus de la température ambiante), il est nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.

Si les parois avoisinantes sont en matériaux incombustible et ne se dégradent pas sous l’action de la chaleur (la température du mur pouvant atteindre 200 °C), ces dimensions peuvent être réduites à 150 mm.

onseils d’utilisation porte fermée :

• Précaution au moment de la mise en service.

Mettre en place le déflecteur (voir instructions et schéma page 7)

Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer la pièce pour limiter ce

désagrément ou effectuer, avant l’installation, une première chauffe à l’extérieur de la maison.

 Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du

bois fendu finement). Enflammer le papier, fermer la porte du foyer et ouvrir entièrement l’arrivée d’air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l’ensemble de l’appareil.

 Fonctionnement intermittent et continu :

Le fonctionnement ‘’Intermittent’’ nécessite un rechargement tout les ¾ d’heures avec de petites quantités de bois. Il faut privilégier ce mode de fonctionnement particulièrement performant et respectueux de l’environnement. L’appareil peut également assurer un fonctionnement ‘’Continu’’ quand les contraintes de l’intermittence ne peuvent être respectées ou qu’une puissance réduite est recherchée. Dans ce cas, la pleine puissance peut être obtenue sur une durée de 3 heures, et une allure réduite, à faible puissance, d’une durée de 10 heures est possible.

 Puissance Nominale : en ‘’Intermittent’’ elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 3 kg, sous forme

de 2 demies bûches de bois dur (= une bûche fendue), renouvelée toutes les 45 minutes sur un lit de braises d’environ 3 cm, avec le réglage d’allure en position ‘’allure normale’’ (fig. 1 page 7). En ‘’Continu’’ la charge est portée à 6 à 8 kg en 3 bûches, pour un renouvellement toutes les 3 heures.

Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie inadaptée des bûches, de l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n’est plus en contact avec

Mur latéral

Mur

LC le 09/11/2009 Page 3 sur 8

Page 4

Poêle à bois TIPI

la braise), la diminution progressive de la réserve de braise et le refroidissement du foyer. Ils s’accompagnent d’une chute de puissance et d’une baisse des performances.

Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par piquage et déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer , puis refermer la porte . L’activité reprend immédiatement après la fermeture de porte.

 Combustion lente de 10 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 6 à 8 kg constituée de 1 à 2

bûches de bois dur non fendues en privilégiant les grands diamètres (supérieurs à 16 cm) et en fermant complètement le réglage d’allure. Effectuer préalablement une mise en régime d’allure réduite en fermant le réglage d’allure pour charger ensuite sur un lit de braise à peine rougeoyant.

 Décendrage : Pour évacuer les cendres :

 Attendre le refroidissement complet de l’appareil.  Collecter puis , faire tomber les cendres au travers des grilles foyères avec un tisonnier.  Extraire les deux demi-grilles foyères de l’appareil.  Enfin, extraire le cendrier, et le vider dans un récipient métallique réservé à cet usage, ne contenant aucun matériau et/ou

déchet inflammable et stocké à l’extérieur de la maison.

 Ensuite, remettre en place le cendrier et les grilles. Procéder à cette opération avant que le cendrier ne soit plein.

• Organes de réglages :

Utiliser systématiquement la ‘’main froide’’ fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très chauds.

 Registre de réglage d’allure (voir fig.1 page 7) (situé en bas de la façade): ce registre est utilisé pour moduler l’allure de

l’appareil entre ‘’ allure normale ‘’ et la ‘’combustion lente’’. Une fois l’appareil allumé, ne pas aller au delà de la position ‘’allure normale’’.

 Registre d’allumage (voir fig.1 page 7) : L’action sur le registre de réglage d’allure, au delà de la position ‘’allure normale’’

permet d’obtenir un supplément d’air pour l’allumage. Cette position est réservée aux opérations d’allumage et de reprise et ne doit pas être maintenue plus de 30 minutes sous peine de dommages sur l’appareil et son environnement. L’appareil doit rester sous surveillance pendant toute la durée d’utilisation de cette position.

 Registre d’air secondaire (voir fig.2 page 7) (situé en haut de la façade) : Ce registre doit rester ouvert pour obtenir un

fonctionnement performant et une combustion propre. o L’action de fermeture de ce registre n’est justifiée que si les tirages sont plus élevés que ceux qui sont recommandés (voir

ci avant). Dans ce cas, ce registre peut être partiellement refermé pour obtenir un fonctionnement satisfaisant. Une fois cette adaptation effectuée, ne plus agir sur ce registre d’air secondaire, et utiliser exclusivement le registre de réglage d’allure pour faire varier la puissance de l’appareil.

référence 6153 44

Conseils d’utilisation « portes ouvertes » :

• Ce fonctionnement n’est possible qu’après l’allumage et la mise en régime de l’appareil en fonctionnement « portes fermées ».

• Dans les conditions de tirages normales et avec un bois bien sec, recharger sur un lit de braise d’environ 3cm.

Ne pas aller au-delà des charges spécifiées pour la « puissance nominale en intermittent » (voir ci-dessus).

• Maintenir l’appareil sous surveillance permanente pendant le fonctionnement portes ouvertes.

Note :

En fonctionnement porte ouverte, l’appareil devient un composant d’un ensemble comportant le conduit de raccordement, le conduit de cheminée, la souche, et la ventilation de la maison. L’absence de refoulement en fonctionnement « porte ouverte » est le résultat d’un équilibre fragile entre les capacités d’aspiration du conduit, la bonne alimentation en air frais, le respect des conditions d’utilisation et, au niveau de l’installation, de paramètres propres au site d’utilisation (hauteur de cheminée , exposition aux vents dominants etc..):

Ensemble dont le fonctionnement ne peut être garanti que par l’atrier/poseur.

LC le 09/11/2009 Page 4 sur 8

Page 5

636465

Poêle à bois TIPI

référence 6153 44

LC le 09/11/2009 Page 5 sur 8

Page 6

KAV

KAI

Poêle à bois TIPI

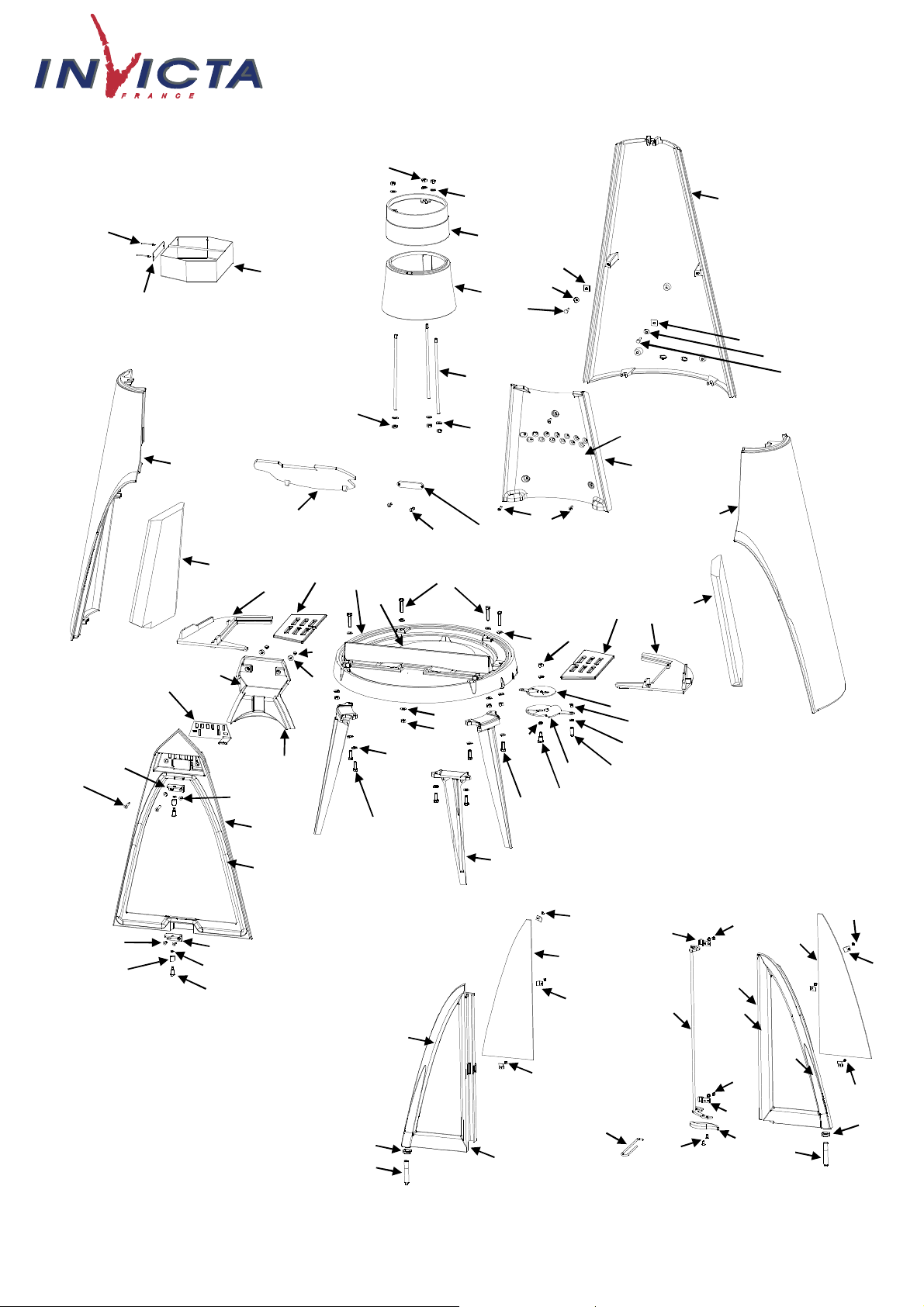

Repère Nbr Désignation Référence

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65

1 Fond 2 Cale oblique de 8 2 Rondelle de 6 large

2 Vis tête hexagonale de 6x30 20 Rondelle de 8 large 10 Ecrou de 8

1 Avaloir

1 Dessus

3 Tirant

1 Cendrier

1 Plaque signalétique

2 Rivet de 3x8

1 Taque

3 Vis tête bombée empreinte hexagonale creuse de 6x20

2 Vis tête cylindrique empreinte hexagonale creuse de 6x20

1 Registre de réglage d’arrivée d’air secondaire

1 Déflecteur

1 Bride

1 Panneau de vermiculite gauche

1 Coté gauche

1 Joint thermocorde Ø12, longueur 1.016 mètre

1 Panneau de vermiculite droit

1 Coté droit

4 Vis tête hexagonale de 8x40

1 Socle

1 Joint thermocorde Ø5, longueur 0.631 mètre

1 Support de grille foyère gauche

2 Grille foyère

1 Ecrou de 8 frein

1 Support de grille foyère droit

1 Tôle d’appui

1 Vis tête fraisée empreinte hexagonale creuse de 6x16 inox

1 Rondelle de 6

1 Bouton de registre

1 Registre de réglage d’arrivée d’air primaire

1 Vis de registre

1 Ressort registre

6 Vis tête hexagonale de 8x25

3 Pied

2 Ecrou de 6

1 Guide d’air

1 Joint plat, longueur 0.646 mètre

1 Façade

1 Joint thermocorde Ø12, longueur 1.713 mètre

2 Equerre support excentrique

4 Vis tête fraisée empreinte hexagonale creuse de 6x10

2 Vis tête fraisée empreinte hexagonale creuse de 6x35

2 Entretoise de roulement excentrique

2 Ecrou bas de 6

2 Axe excentrique

2 Vitre

6 Vis tête cylindrique empreinte pozy de 4x6

6 Attache de vitre

2 Bague de rotation

2 Axe de rotation

2 Joint thermocorde Ø5 (vitrage), longueur 1.166 mètre

1 Porte gauche

1 Porte droite

1 Joint thermocorde Ø5, longueur 0.523 mètre

4 Vis tête bombée empreinte hexagonale creuse de 4x10

2 Bride de tringlerie

1 Tringle

1 Poignée

1 Main froide

2 Vis tête fraisée empreinte hexagonale creuse de 5x12

610136A 610142C

703111A

3030012

703110A

303005

750123C 750125A

303212

610307A

303005

610145B

800255

référence 6153 44

610381 4240080

4110060

8406300 4110080 7100080 610390 610384

615344

5203080

610392

8686200 8666206

610144A

610395

610147B

610383

610386

8408400

610380

610389

610391

7010080 610388 610351B 8636166 4100060

750120A 610143B

8408250 610393

7100060

610394

010080

610385

610146A

8636100

8636350

610306A

7130060

615344A

8644062

700262 610137B 610138A

610387

610386

8684100

610147B

800000A

8635120

LC le 09/11/2009 Page 6 sur 8

Page 7

Position fermée

Position

d’allure

Position d’allumage du registre

arrivée d’air (entièrement ouvert) :

gardant l’appareil sous surveillance!

REGISTRE D’ARRIVEE

Poêle à bois TIPI

référence 6153 44

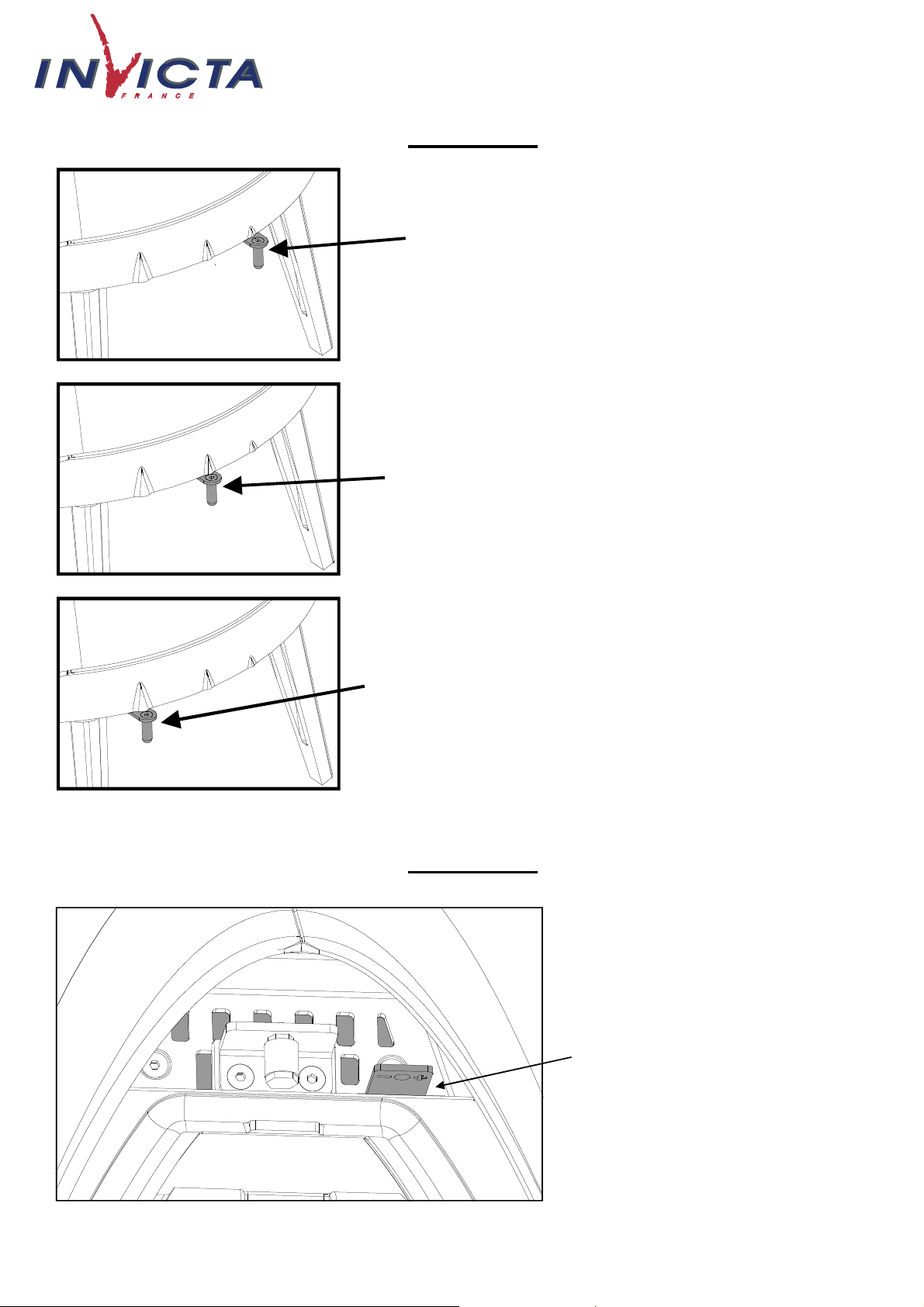

FIGURE 1

du registre d’arrivée d’air

normale

à n’utiliser que pour les phases d’allumage et de reprise en

FIGURE 2

LC le 09/11/2009 Page 7 sur 8

D’AIR SECONDAIRE

Page 8

- Couper le lien qui maintien le déflecteur aux grilles

- Laisser reposer sur le guide d’air l’avant du déflecteur

Poêle à bois TIPI

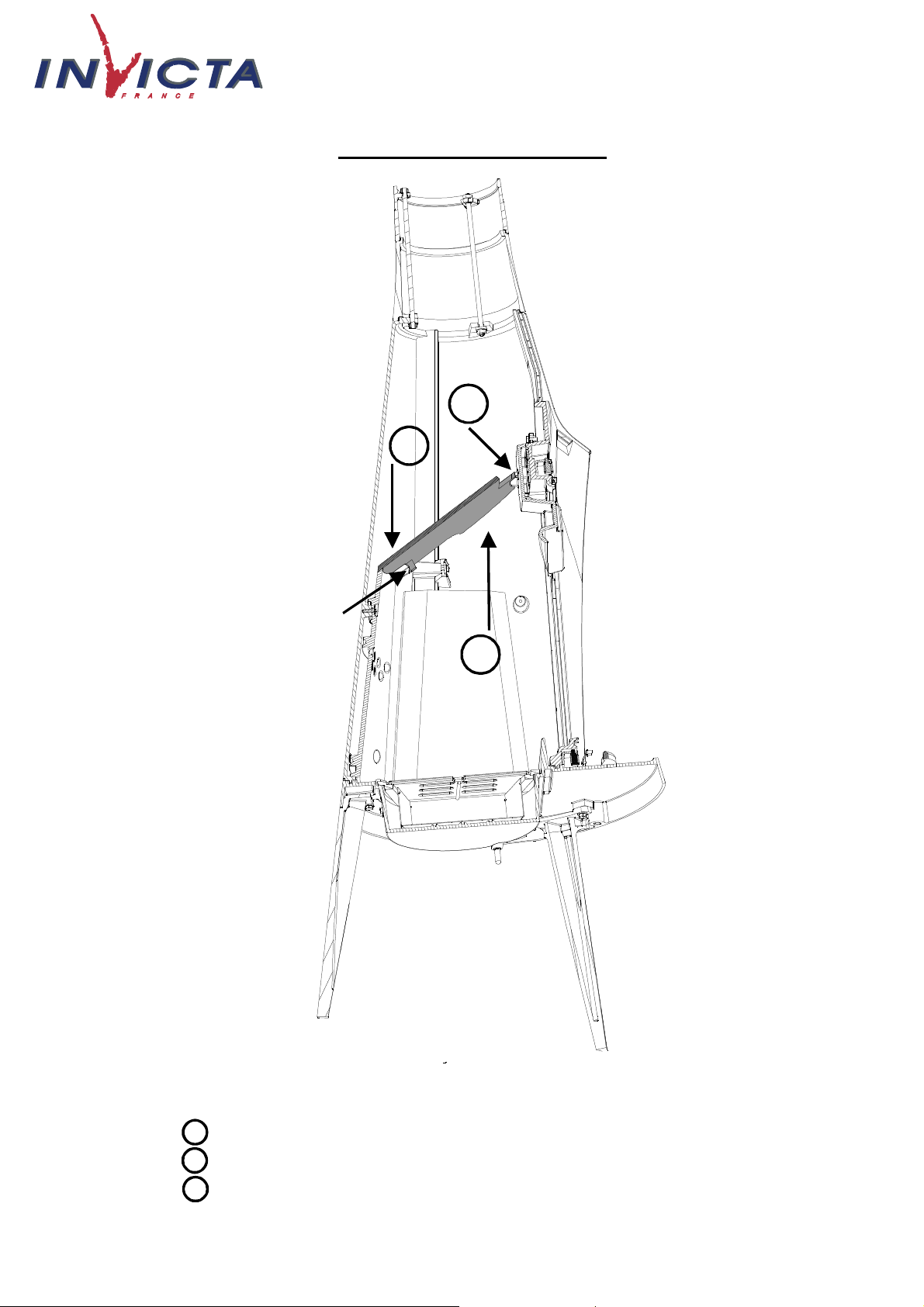

MONTAGE DEFLECTEUR

référence 6153 44

BOSSAGE

- Enlever le carton de calage

- Monter le déflecteur à la verticale dans l’appareil

- Poser les bossages du déflecteur sur la taque

LC le 09/11/2009 Page 8 sur 8
