Poêle à granulés Théra Référence : 6140 44

XD 15 07 2013 page 1/28

Poêle à granulés Théra Référence : 6140 44

SOMMAIRE

Présentation générale Pages 2 à 8

I- REGLES D’INSTALLATION Pages 9à 11

I-1- Raccordement à la cheminée Page 9

I-2- Conduit de cheminée Page 10

I-3- Ventilation du local où l’appareil est installé Page 11
I-4- Raccordement électrique Page 11

II- CONSEILS D’UTILISATION Pages 12 à 24

II-1- Présentation de l’écran de commande Page 12
II-2- Première mise en service Page 12

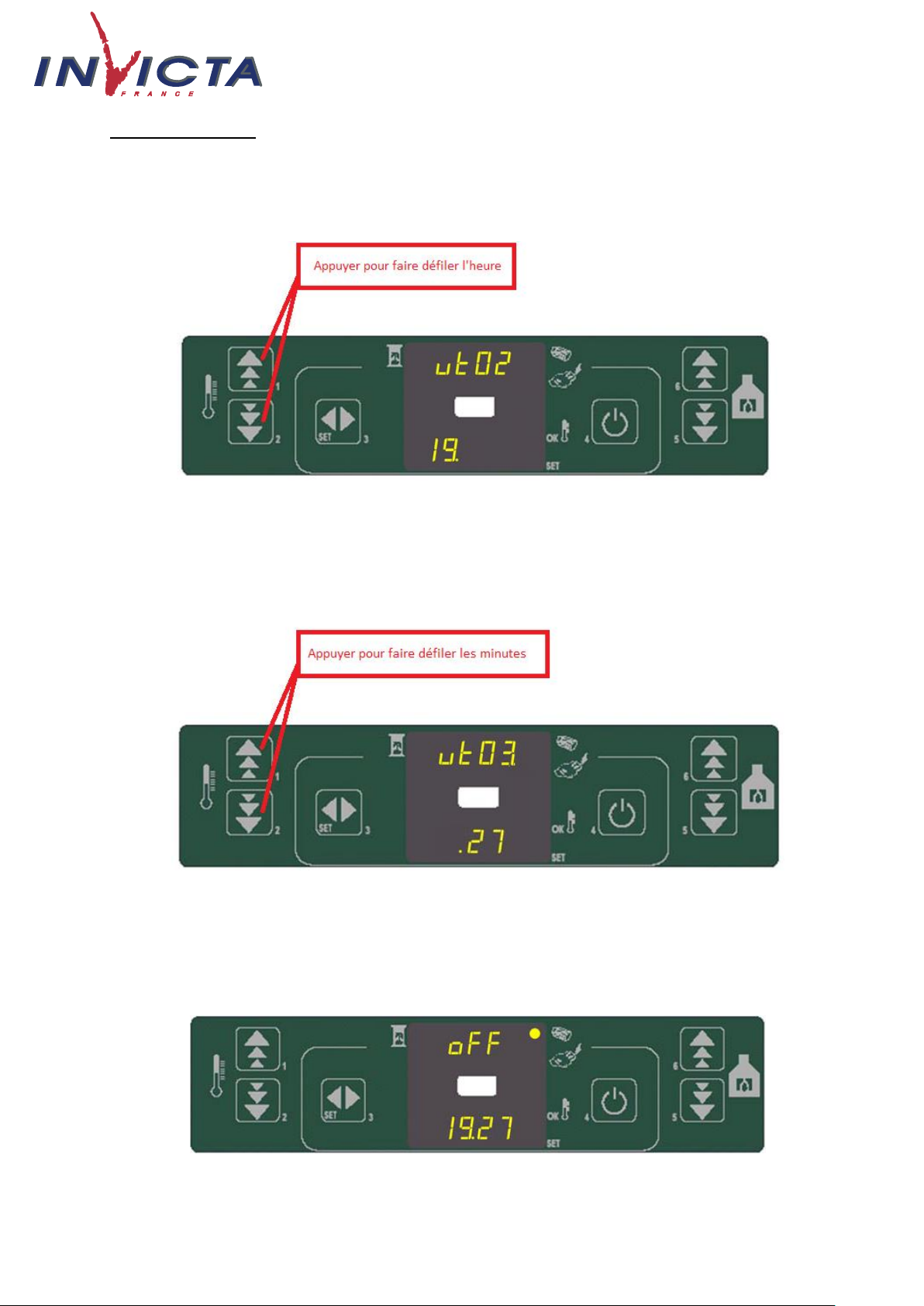

II-3- Procédure du réglage du jour et de l’heure Page 13

II-4- Mise en marche de l’appareil Page 15
II-5- Réglage de la consigne température ambiante Page 16
II-6- Choix d’une puissance d’allure de fonctionnement de l’appareil Page 16
II-7- Fonction quotidienne Page 18

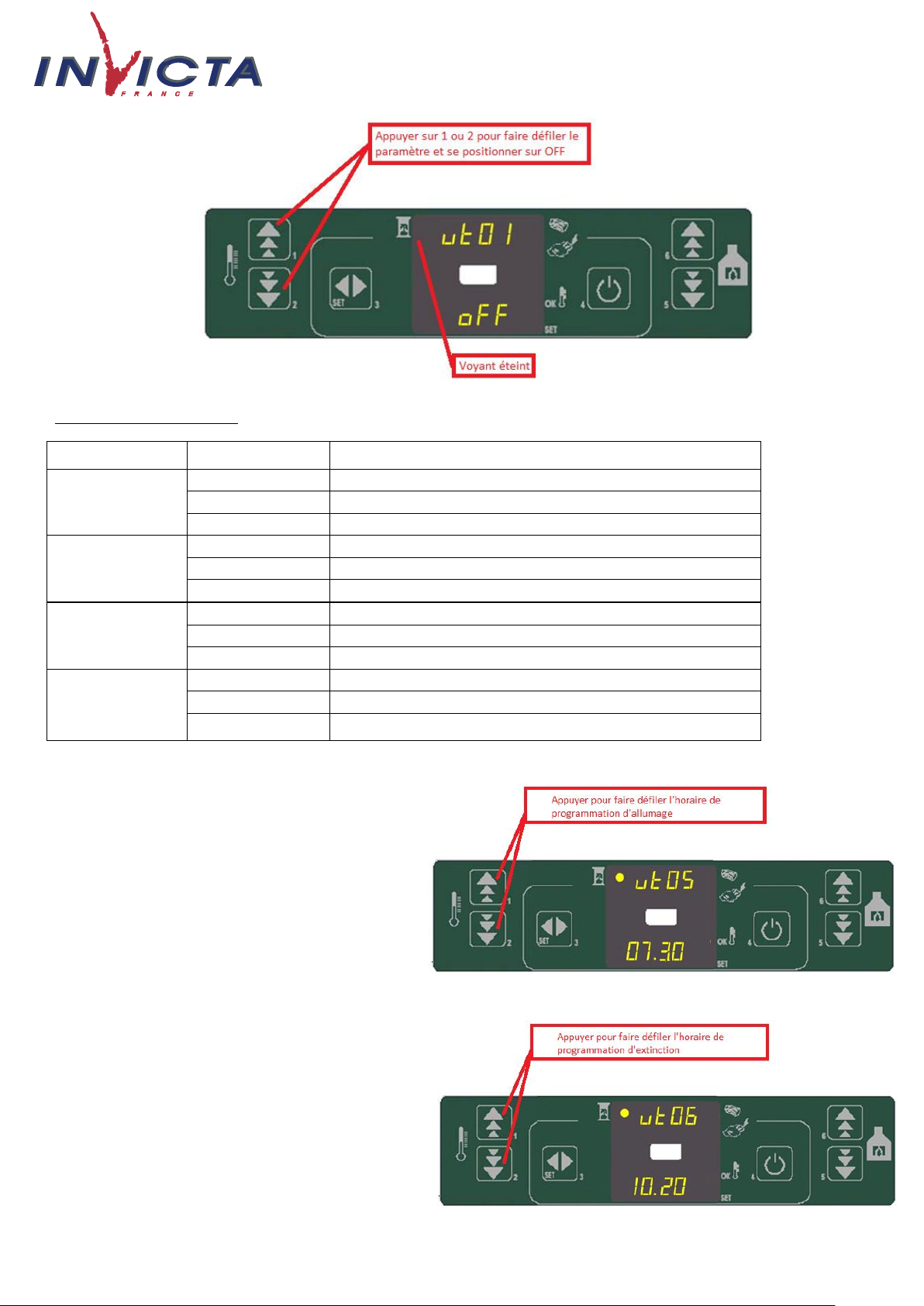

II-8- ECO-Mode et PROGRAMMATION HORAIRE Page 18
II-9- Différents messages d’alarmes et significations Page 21
II-10- Caractéristiques du combustible Page 24

III- CONSEILS D’ENTRETIEN Pages 24 à 27

III-1- Vitrage Page 25
III-2- Cendrier et logement cendrier Page 25
III-3- Creuset Page 25
III-4- Support creuset Page 26
III-5- Le circuit des fumées Page 26
III-6- La boîte à fumée Page 26

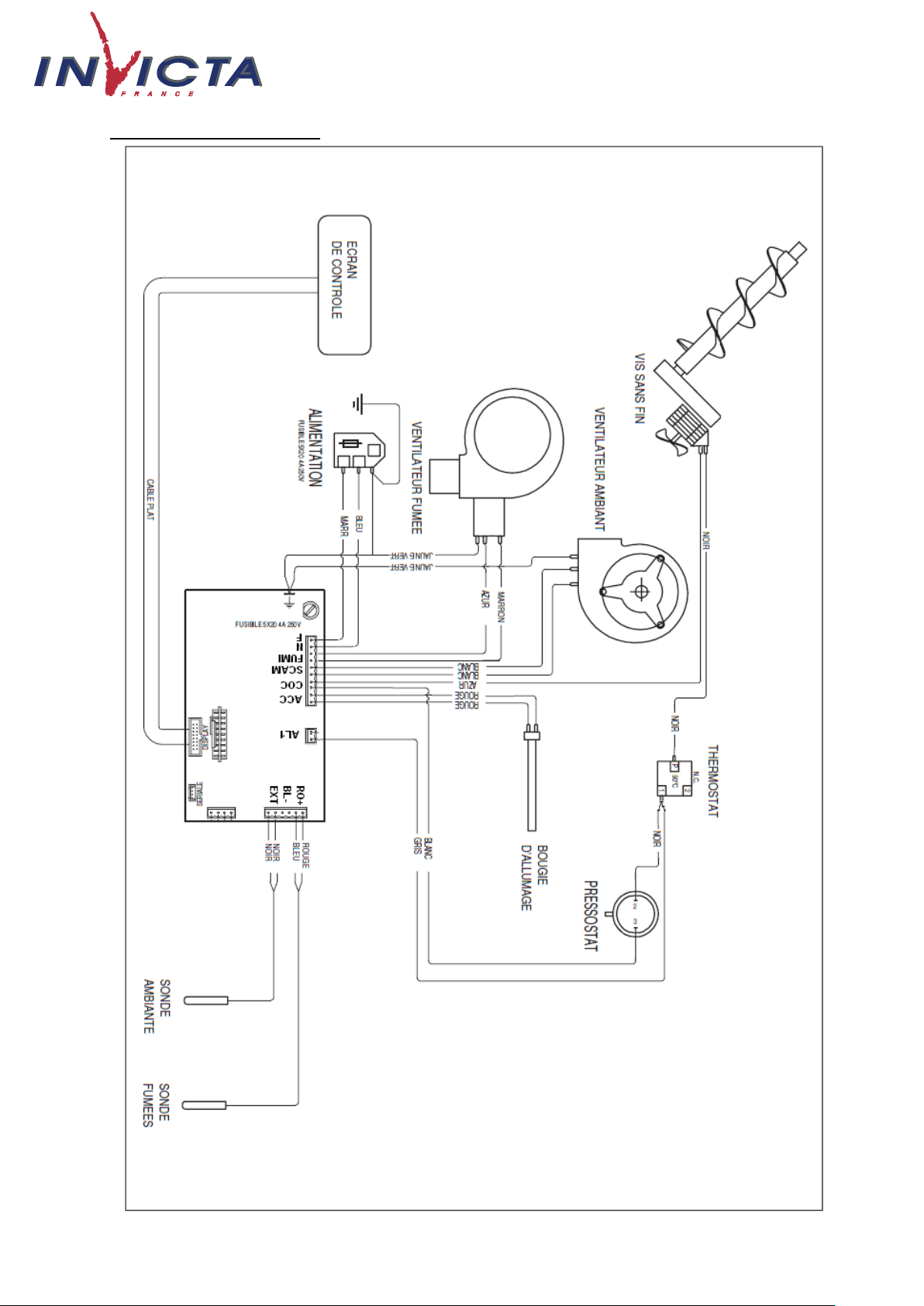

III-7- Schéma électrique Page 27

IV- SECURITE Page 28

XD 15 07 2013 page 2/28

caractéristiques techniques

consommation horaire (max / min)

kg/heure

2.0 / 0.8

puissance calorifique (max / min)

kW

8 / 3.5

Rendement (max / min)

%

86 / 89

CO à 13% (max / min)

%

0.04 / 0.05

Débit des fumées

g/s

5.7 / 3.6

T°c des fumées

°C

224 / 133

tirage nécessaire

Pa

12

Capacité du réservoir

kg

19

tension & fréquence d’alimentation électrique

V / hertz

230 / 50

puissance électrique maximale absorbée

W

350

puissance électrique absorbée en régime maxi et mini

W

130 / 85

diamètre d’évacuation des fumées

mm

80

poids net du poêle

kg

159

poids du poêle avec emballage

kg

177

dimension de l’emballage ( Px L x H )

mm

540 x720 x1295

Encombrement ( Px L x H )

mm

404 x404 x1045

Dimensions de la porte (L xH)

mm

400 x995

Vision du feu (L xH)

mm

160 x430

Combustible

Granulés de bois

Distance minimale à respecter par rapport aux matériaux combustibles adjacents :
20cm à l’arrière et 20 cm sur les cotés

Poêle à granulés Théra Référence : 6140 44

Caractéristiques suivant EN 14785 :

XD 15 07 2013 page 3/28

Poêle à granulés Théra Référence : 6140 44

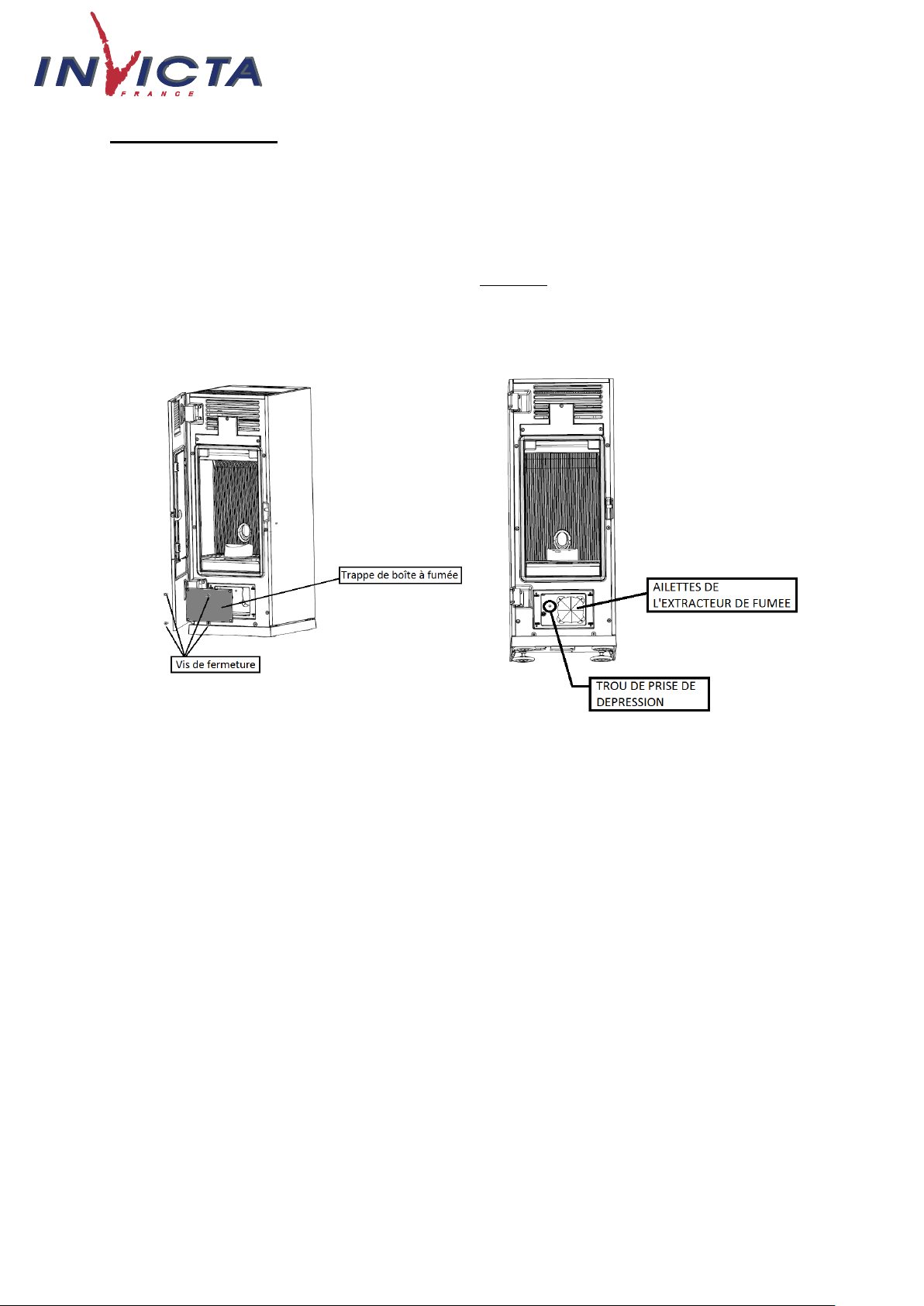

Visualisation de l’arrière du poêle

Visualisation du dessus de l’appareil

XD 15 07 2013 page 4/28

Poêle à granulés Théra Référence : 6140 44

Eclaté Corps de chauffe

XD 15 07 2013 page 5/28

Poêle à granulés Théra Référence : 6140 44

Eclaté ensemble électrique et accessoires

XD 15 07 2013 page 6/28

Repère

Nbr

DESIGNATION

Référence

1

1

Socle

F610860U

2

4

Patin plastique

AD200675

3

1

Façade

F610861U

4

1

Corps

F610862B

5

1

Support creuset

F610864B

6

1

Grille

F610865B

7

1

Creuset

F610866U

8

1

Taque

F610863B

9

1

Guide air

F610874B

10

1

Porte

F610872U

11

1

Poignée

F610873U

12

1

Porte boite a fumée

F610867B

13

1

Trappe secondaire

F610875B

14

1

Support couvercle

F610871B

15

1

Couvercle

F610870B

16

1

Côté droit

F610868U

17

1

Côté gauche

F610869U

18

2

Cornière

AT610268A

19

1

Grille barreaux déco inox

AS610182A

20

1

Vis de poignée

AS610180A

21

1

Bride secondaire

AT610270A

22

19

Vis tête fraisée FHC 6x20

AV8636200

23

2

Charnière

AS610181B

24

12

Vis tête H 6x30

AV8406300

25

1

Excentrique

AS610125A

26

17

Vis tête H 6x10

AV8406100

27

1

Vitre miroir

AX606140A

28

4

Clams

AS700180

29

7

Vis TCPZ M4x6

AV8644062

30

1

Grille de porte déco inox

AT610267B

31

2

Vis tête fraisée FHC 8x30

AV8638300

32

1

Ecrou bas

AV7130060

33

1

Rondelle élastique

AV4170081

34

14

Ecrou embase M6

AV7220060

35

2

Goupille clou de 5

AS0105300

36

1

Patte de taque

AT610269

37

1

Rondelle Large D6

AV4110060

38

1

Entretoise

AS610153A

39

6

Vis tête fraisée FHC 6x20

AV8636300

40

1

Ressort

AS750125A

41

2

Vis tête fraisée FHC 6x40

AV8636400

Poêle à granulés Théra Référence : 6140 44

Nomenclature Corps de chauffe

XD 15 07 2013 page 7/28

42

1

Tôle support tangentiel

AT610277A

43

1

Écran de commande

AL086140

44

1

Trémie

AT610274A

45

1

Motoréducteur

AL604415

46

1

Tôle perforée

AT610266A

47

6

Vis à tôle

AV861490

48

2

Vis TH M6x60

AV8406600

49

1

Tôle support électronique

AT610265B

50

1

Carte électronique

AL006140

51

1

Tôle collecteur

AT610275B

52

1

Interrupteur générale

AL000007-inter

53

1

Thermostat de sécurité

AL921000

54

1

Pressostat de sécurité

AL930390

55

1

Sortie-extracteur

AT610272A

56

9

Ecrous à sertir

AV7770067

57

1

Sonde de température ambiante

AL358500

58

1

Sonde de température fumée

AL368800

59

1

Tangentiel de ventilation

AL500832

60

1

Extracteur de fumée

AL401501

61

1

Vis à tôle

62

1

Bougie d’allumage

AL952500

63

2

Entretoise d’écran

AT610271B-entr

64

1

Clip d’écran

AT610271B

65

1

Vis fixation écran

66

1

Faisceau électrique

AL000007A-elec

67

1

Tube silicone

AL000007A-Press

Poêle à granulés Théra Référence : 6140 44

Nomenclature ensemble électrique et accessoires

XD 15 07 2013 page 8/28

Poêle à granulés Théra Référence : 6140 44

I- REGLES D’INSTALLATION

Tous nos appareils sont conformes aux normes en vigueurs et répondent aux exigences de sécurité
L’installation de nos appareils doit être effectuée par du personnel compétent.
Toutes les réglementations locales et nationales ainsi que les normes européennes doivent être respectée lors
de l’installation et l’utilisation de l’appareil. L’appareil doit être placé sur un sol avec une capacité de
portance suffisante. Si une construction existante ne satisfait pas à cette condition préalable, des mesures
adéquates (par exemple : l’installation d’une plaque de répartition des charges) doivent être prises pour

permettre au sol de supporter l’appareil

Pour cet appareil, les règles à respecter sont identiques à celle concernant la pose d’un poêle à bois.

 Pour le choix de matériaux et les règles d’installations des éléments de fumisterie (conduit de

raccordement et conduit de fumées, se reporter aux instructions du DTU 24.1

 Pour l’air de combustion, la prise d’air se faisant dans le volume habitable, la ventilation du local où

est installé l’appareil doit être réalisée en respectant les instructions du DTU24.2 et de l’arrêté CO.

1- Raccordement à la cheminée

Pour le raccordement à la cheminée, choisir un conduit de raccordement étanche en diamètre 80 mm
permettant d’assurer une bonne étanchéité entre les différents éléments qui le composent (collier de serrage)
et, comme pour le conduit de cheminée, ne comportant aucun matériau susceptible de se dégrader sous
l’action de la chaleur.
Le raccordement doit être le plus court possible, et être visible sur tout son parcours.
Le raccordement ne doit pas se faire sur un conduit utilisé par d’autres appareils (chaudières, poêles,

cheminées, etc…)ou système d’extraction d’air (hottes, events, etc…)

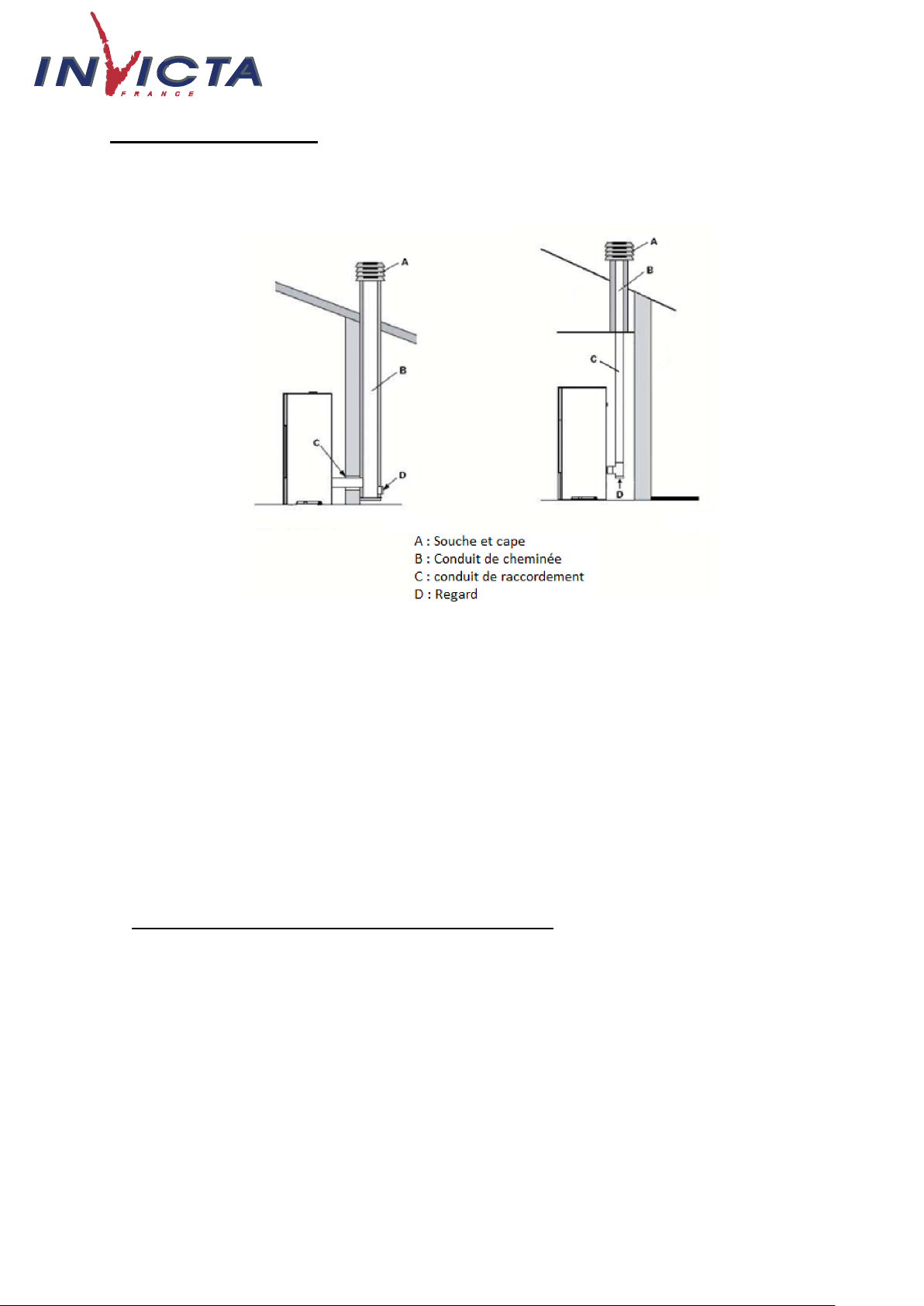

Exemple d’installation

La longueur totale maximale recommandée du conduit de raccordement est de 4,5mètres, ATTENTION,
pour le calcul de la longueur totale, un coude à 90° est équivalent à 1 mètre linéaire.
Le raccordement peut comporter au maximum 50cm de conduit à l’horizontal avec une pente de 3 à 5%

XD 15 07 2013 page 9/28

Poêle à granulés Théra Référence : 6140 44

2- Conduit de cheminée :

La dépression dans le conduit de fumées doit être de 12 Pascals. Cette mesure est vérifiable en chauffe à

l’aide d’un manomètre.
Il est interdit de raccorder l’appareil sur un conduit de fumées desservant d’autres appareils.

Le conduit de cheminée doit-être certifié selon les normes EN1856-1-2, EN1857, EN1443, EN13384-1-3,
EN12391-1 en ce qui concerne la taille et les matériaux utilisés dans la construction.
Dans le cas d’un conduit existant : l’installateur prend à son compte la responsabilité des parties existantes.
Il doit vérifier l’état du conduit et y apporter les aménagements nécessaires pour son bon fonctionnement et
la mise en conformité avec la réglementation :

 La compatibilité du conduit avec son utilisation
 La stabilité
 La vacuité et l’étanchéité (annexe II du DTU 24-1).

Si le conduit n’est pas compatible, réaliser un tubage à l’aide d’un procédé titulaire d’un Avis Technique

favorable, ou mettre en place un nouveau conduit.

L’installateur devra fournir en conformité avec les DTU, la fiche de calcul suivant la norme EN13384-1.

3- Ventilation du local où l’appareil est installé :

Le fonctionnement de l’appareil nécessite un apport d’air supplémentaire à celui nécessaire au

renouvellement d’air réglementaire. Cette amenée d’air est obligatoire au bon fonctionnement de l’appareil
est devrait être réalisée par une prise d’air extérieure à la pièce.

La section minimum pour un appareil à combustible solide dont la puissance est inférieure à 25kW est
définit par un arrêté du 23/02/2009 à la section de 50cm².
Les DTU 24-1 et 24-2 doivent être respectés ainsi que l’arrêté du 22 octobre 1969. Le règlement sanitaire
Départemental Type (RSDT) au §23-1 spécifie les conditions d’entrées d’air dans les logements et signale

que les entrées d’air ne doivent pas être obturées par l’usager.
La sortie d’amenée d’air doit être située le plus près possible de l’appareil.

Si d’autres appareils de chauffage peuvent être mis en service simultanément, prévoir des sections d’amenée

d’air frais supplémentaires suffisantes pour ces appareils. Si le poêle se trouve dans une pièce munie d’une
extraction d’air motorisée (VMC) un mauvais fonctionnement pourrait être causé par un manque d’air de
combustion pour l’appareil.

XD 15 07 2013 page 10/28

Poêle à granulés Théra Référence : 6140 44

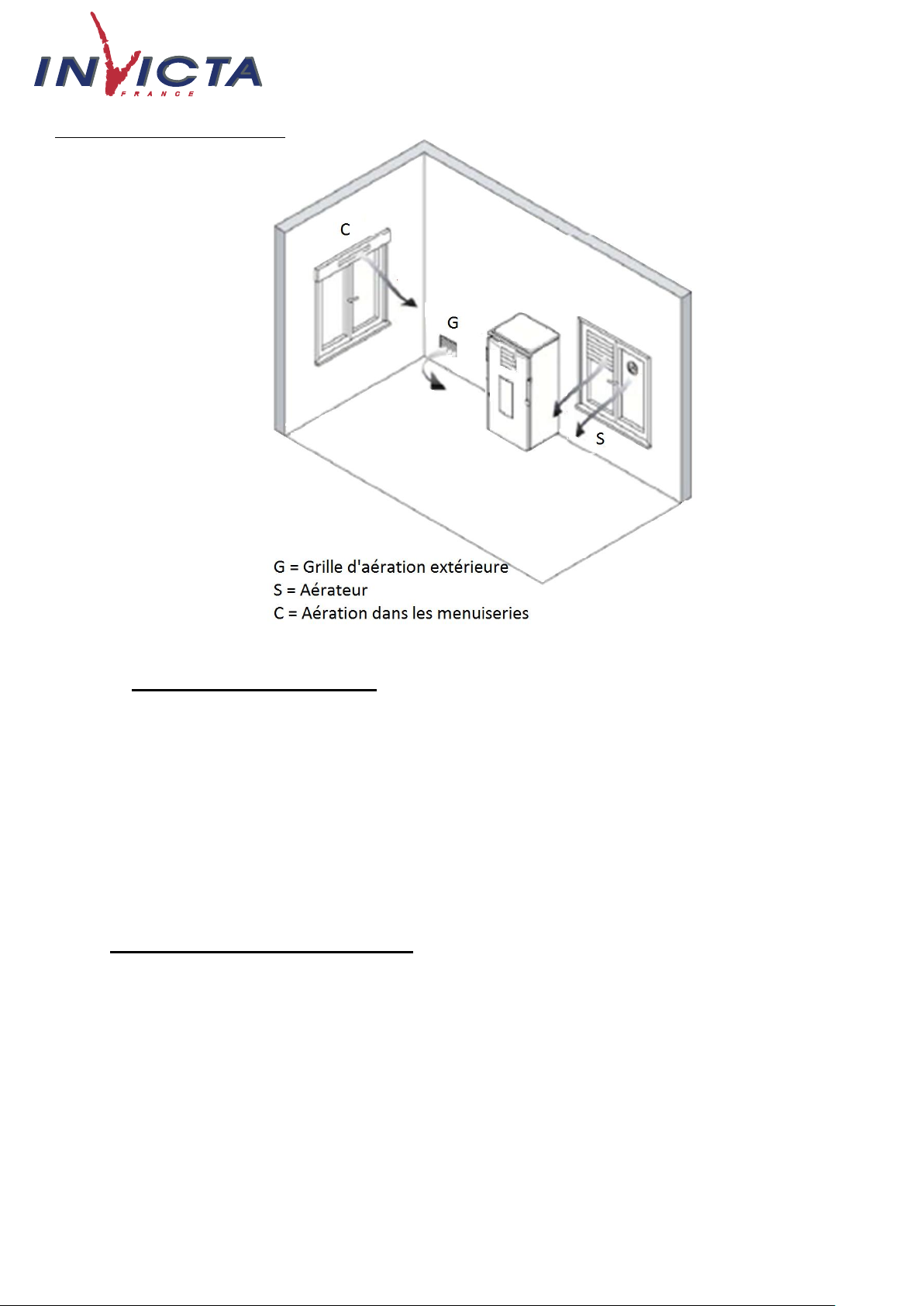

Exemple d’amenée d’air frais :

4- Raccordement électrique :

Il suffit de brancher le poêle sur le secteur grâce à la prise fournie.

Le raccordement électrique (prise) doit être facilement accessible après l’installation du poêle, et

doit rester visible
Il est impératif que l’installation soit équipée d’une prise de terre et d’un disjoncteur en conformité
avec les normes en vigueur.

ATTENTION, si le cordon d’alimentation est endommagé, il doit être remplacé par un technicien

qualifié afin d’éviter tout risque.

ATTENTION, le conduit de fumée métallique doit être équipé de sa propre connexion à la terre.

II- CONSEILS D’UTILISATION

Avant la première mise en route, retirer les différents composants se trouvant dans la trémie et les mettre
en place :

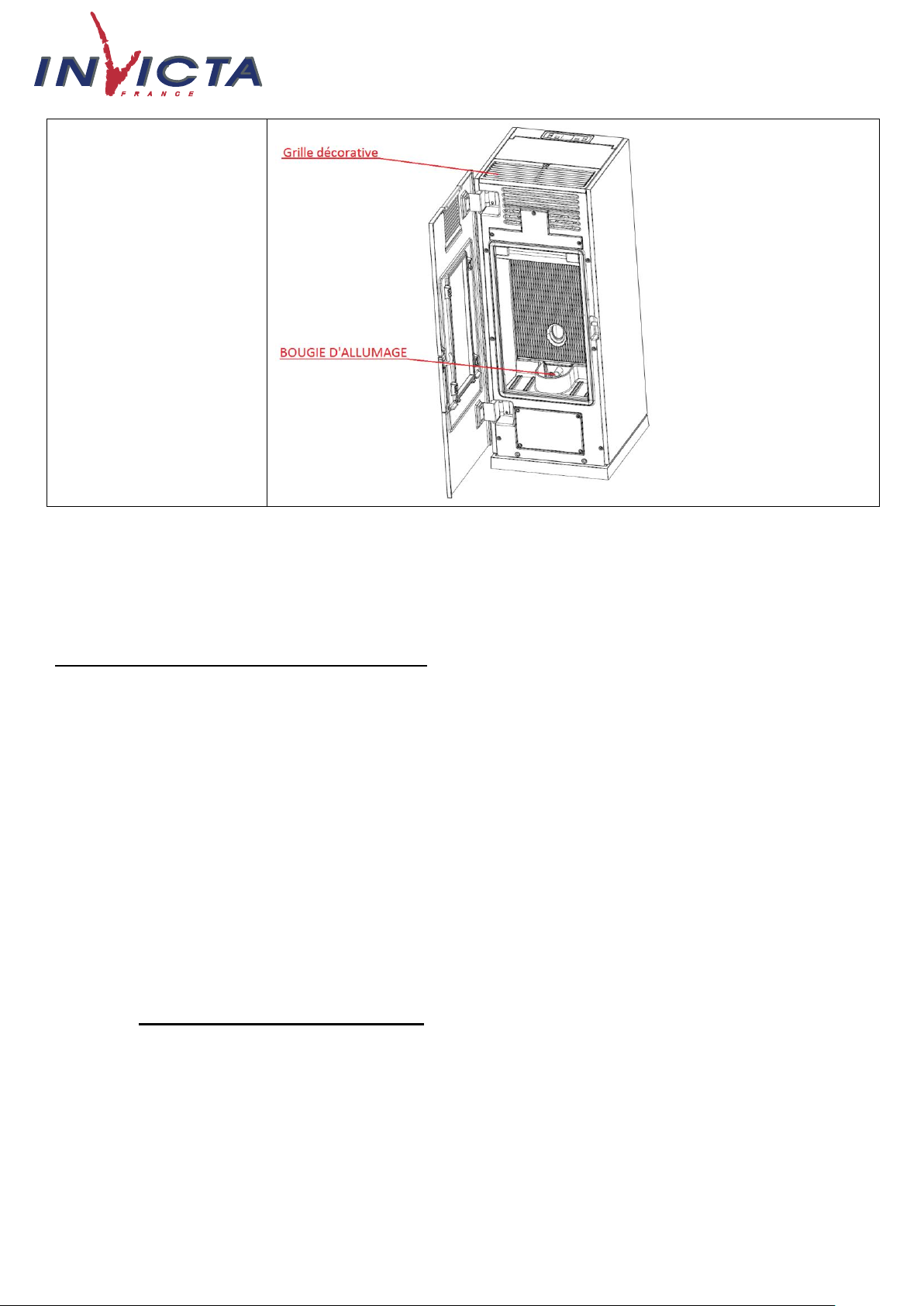

 Grille décorative à placer sur le dessus de l’appareil schéma page 22
 Creuset à placer dans le support creuset schéma page 24
 Pare-chute granulés à placer suivant schéma page 23
 Câble d’alimentation à placer dans la prise de raccordement électrique schéma page 4

Utiliser uniquement les combustibles recommandés : voir paragraphe 9 page 23

La première mise en service doit être effectuée par du personnel expérimenté et compétent, capable
d’évaluer si les conditions d’un fonctionnement sont réunies et de former les utilisateurs.

XD 15 07 2013 page 11/28

Poêle à granulés Théra Référence : 6140 44

1- Présentation de l’écran de commande :

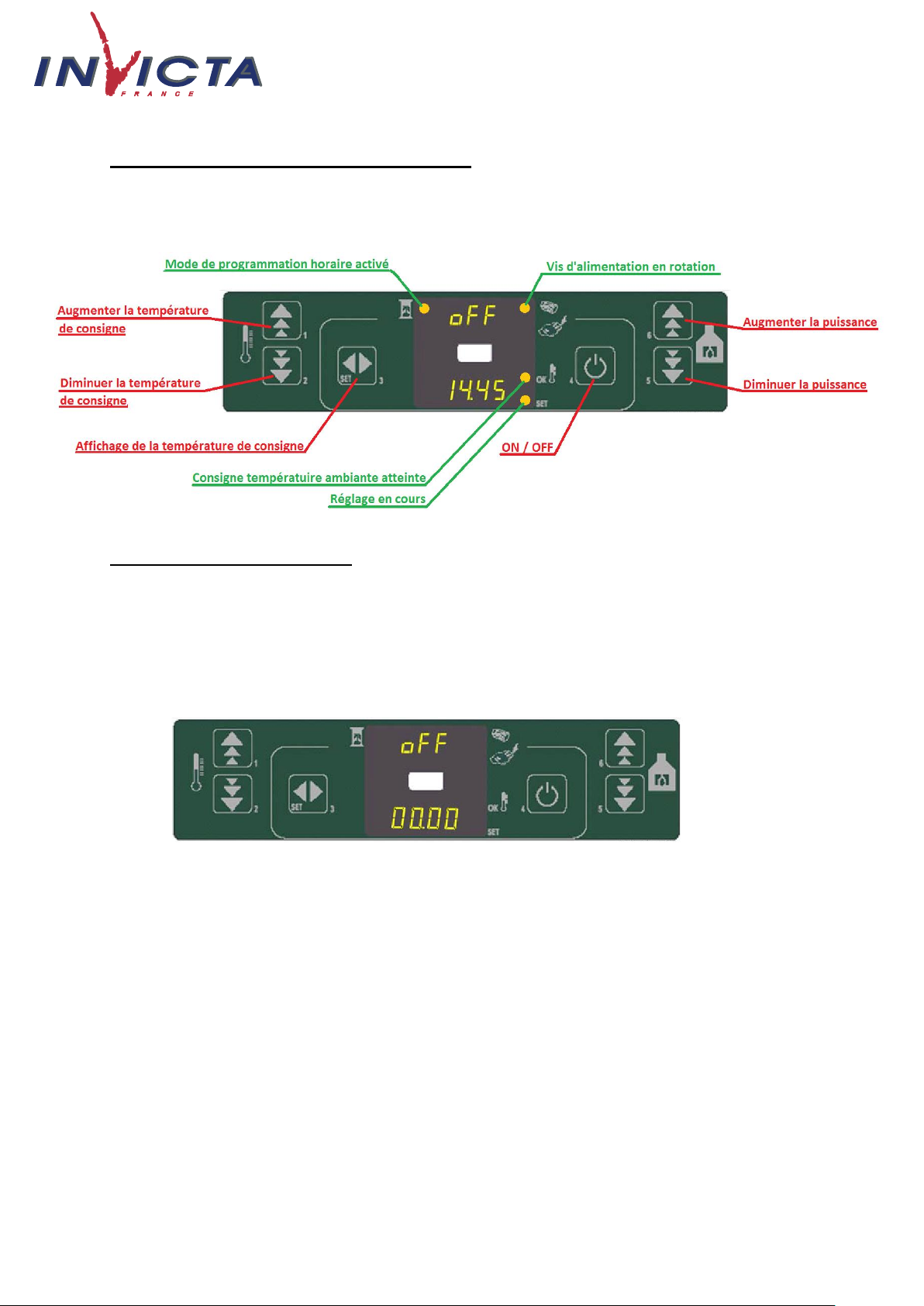

L’écran de commande situé sur le dessus de l’appareil est composé de 6 touches de commandes et de 4

voyants d’indications lumineux de fonctionnement.

2- Première mise en service :

Après raccordement au conduit de cheminée et raccordement à l’alimentation électrique basculer

l’interrupteur général sur 1 (situé sous le cordon électrique à l’arrière du poêle). (Voir page 4)

Une fois l’appareil sous tension, appuyer quelques secondes sur la touche ON/OFF afin d’avoir l’affichage

ci-dessous :

Cet affichage indique que l’appareil est arrêté et que l’heure n’est pas réglée. Afin de pouvoir utiliser le

mode programmation plage horaire, il est nécessaire de régler le jour ainsi que l’heure.

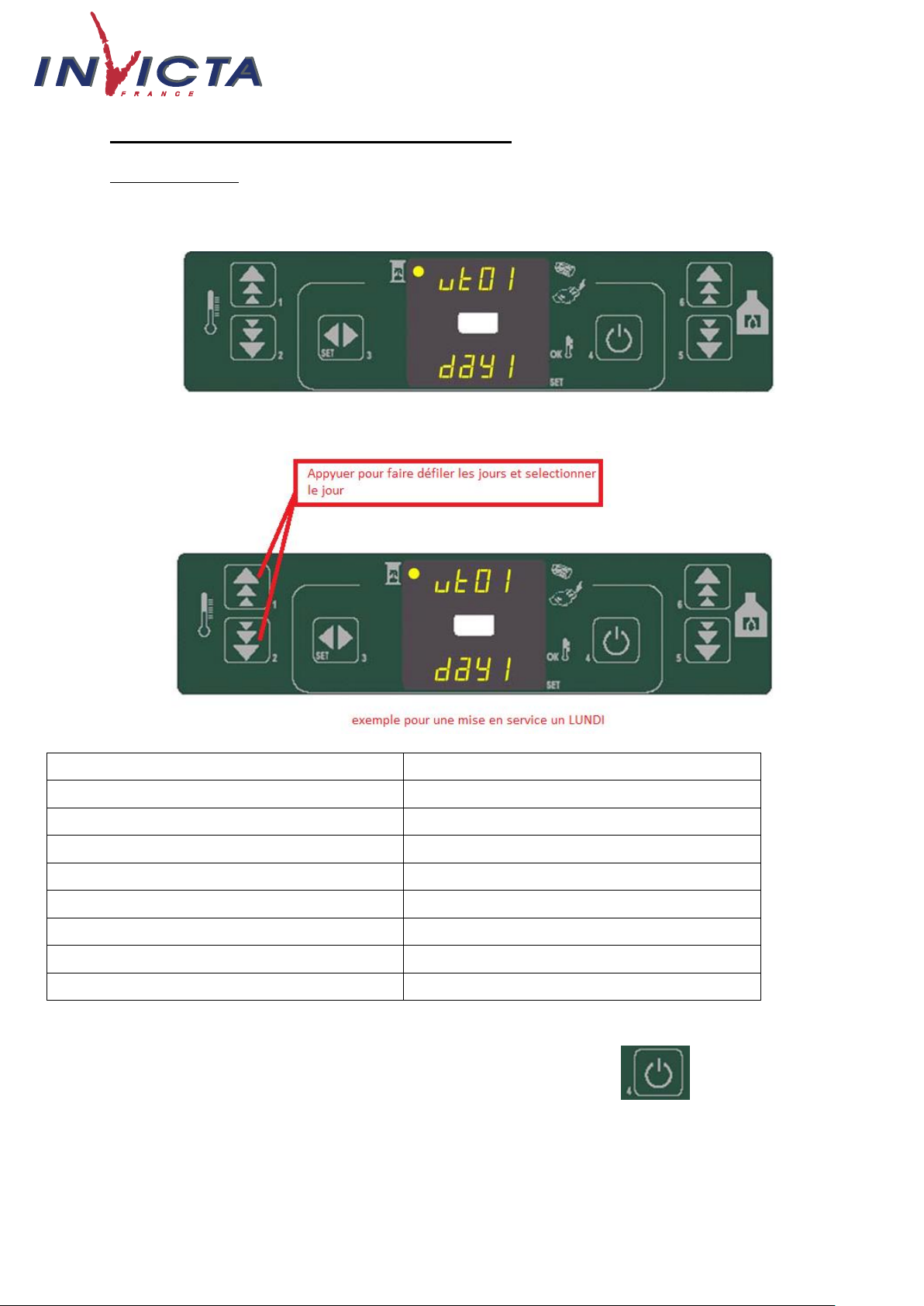

Afin de faciliter les explications d’utilisations, celle-ci seront toujours données avec cet écran pour départ.

XD 15 07 2013 page 12/28

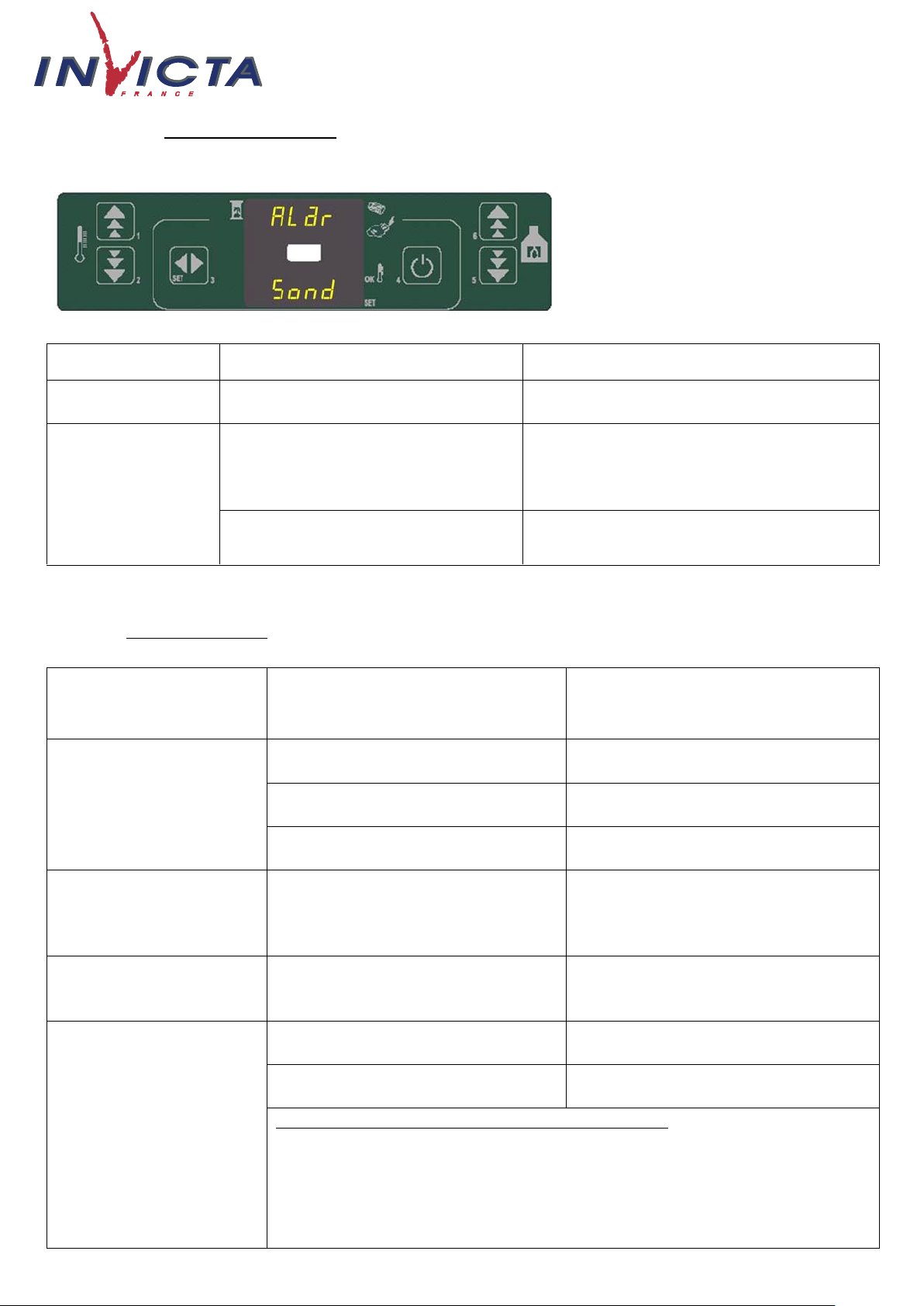

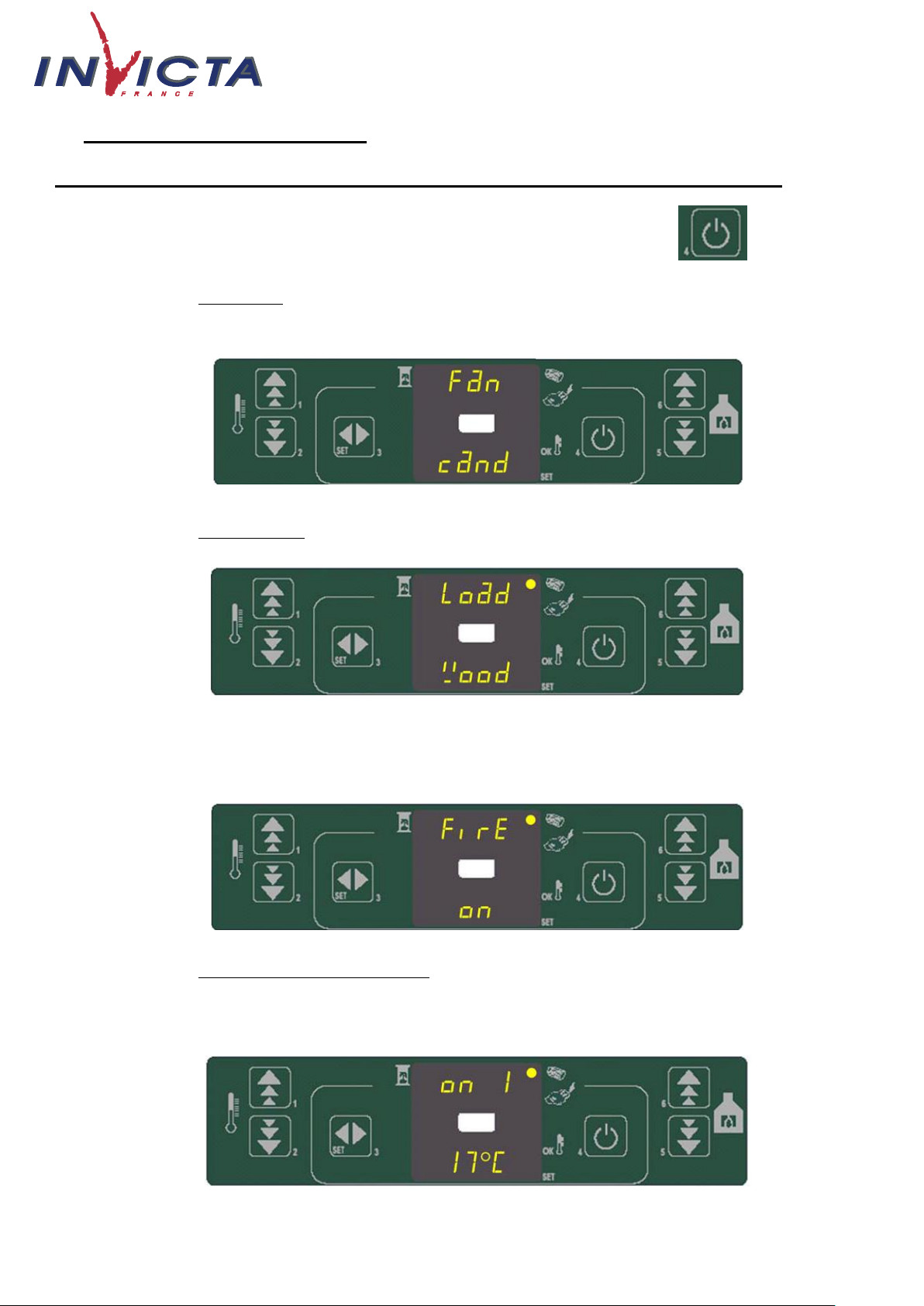

Indication écran

Jour de mise en service sélectionné

day 1

Lundi

day 2

Mardi

day 3

Mercredi

day 4

Jeudi

day 5

Vendredi

day 6

Samedi

day 7

Dimanche

OFF

Programmation désactivé

Poêle à granulés Théra Référence : 6140 44

3- Procédure du réglage du jour et de l’heure:

3.1- Réglage du jour :

A partir de l’écran de départ appuyer 2 fois sur la touche SET jusqu’à obtention de l’écran ci-dessous, le
mode UT01 correspond au jour de la mise en service :

Puis :

Pour valider le jour et sortir du menu appuyer sur ON /Off

XD 15 07 2013 page 13/28

Poêle à granulés Théra Référence : 6140 44

3.2- Réglage de l’heure:

Exemple de réglage pour une mise en service à 19h27
A partir de l’écran de départ, appuyer 3 fois sur la touche SET jusqu’à obtention de l’écran ci­dessous, le mode UT02 correspond au réglage de l’heure:

Puis :
Appuyer une 3

moment de la mise en service de l’appareil.

Valider et terminer en appuyant sur la touche ON /OFF, obtention de l’écran ci-dessous :

ème

fois sur SET afin d’obtenir le mode UT03 correspondant au réglage des minutes au

XD 15 07 2013 page 14/28

Poêle à granulés Théra Référence : 6140 44

4. Mise en marche de l’appareil :
Lors de la mise en marche, l’appareil passera par différentes phase de travail :

Pour mettre en marche ou arrêter l’appareil appuyer sur ON /Off

4.2- Fan cAnd : phase de pré-ventilation de l’appareil, mise en marche de l’extracteur et du
ventilateur d’ambiance de l’appareil. Cette phase dure au maximum 1 minutes
30secondes.

4.3- LoAd Wood : L’appareil commence à envoyer des pellets dans le creuset et met sous
tension la bougie d’allumage. Cette phase dure au maximum 18minutes

4.4- FIRE ON : L’appareil détecte la présence de flamme, il a atteint la température minimum
pour être en fonctionnement et stabilise son allure de puissance. Cette phase dure au
maximum 5minutes.

4.5- ON 1, ON2, ON3, ON4, ON5: Signifie que l’appareil a passé la phase de stabilisation et

l’allumage est terminé. L’appareil est en fonctionnement à la puissance 1, 2, 3,4, où 5
suivant l’indication après ON. Il indique alors la température ambiante mesurée dans la

pièce.

Exemple : appareil allumé en puissance 1 est température ambiante mesurée 17°C

XD 15 07 2013 page 15/28

Poêle à granulés Théra Référence : 6140 44

5. Réglage de la consigne température ambiante :

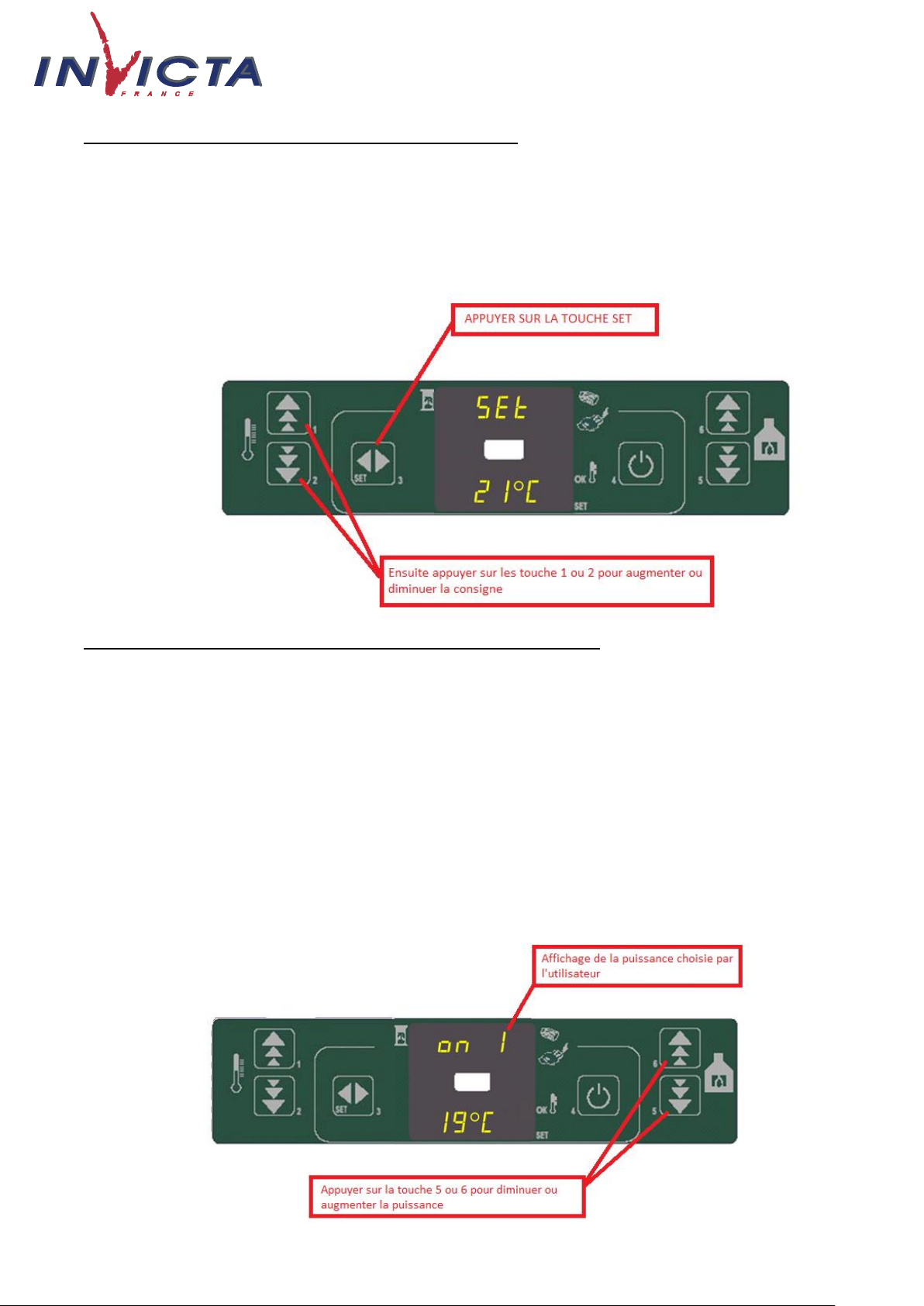

Afin de modifier la consigne de température ambiante, appuyer 1 fois sur la touche SET afin d’obtenir

l’écran ci-dessous, appuyer ensuite sur la touche 1 pour augmenter la consigne ou la touche 2 pour diminuer

la consigne.

6. Choix d’une puissance de fonctionnement de l’appareil:

Cet appareil a été conçu pour permettre à l’utilisateur de choisir sa puissance de fonctionnement parmi 5 niveaux
proposés :

. ON1 est la plus petite puissance proposée
. ON5 est la puissance maximale proposée
. ON2, ON3, et ON4 sont des niveaux de puissance intermédiaires
Par exemple la puissance 1 conviendra pour une maison déjà « chaude » nécessitant un

maintien en température et la de puissance 5 pour répondre à un besoin de chauffe rapide d’une maison
« froide ».

XD 15 07 2013 page 16/28

Visualisation :

Action :

Note :

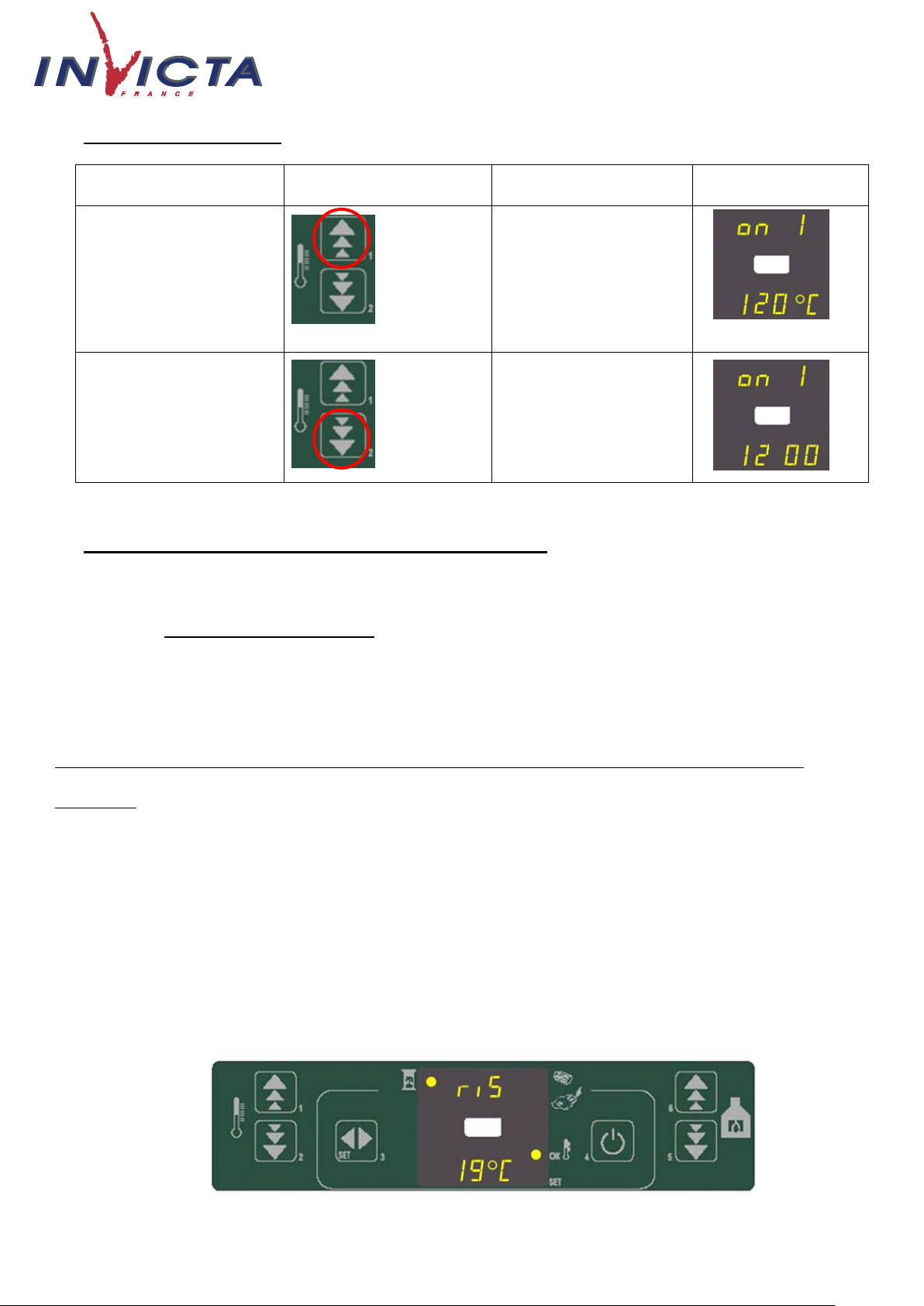

Affichage écran :

Température des fumées

Appuyez
sur la
touche 1

A cet instant on peut
voir la température
relevée par la sonde de
l’appareil.

Heure

Appuyez
sur la
touche 2

A cet instant on peut
voir l’heure

Poêle à granulés Théra Référence : 6140 44

7. Fonction quotidienne

8. ECO-Mode et PROGRAMMATION HORAIRE :

8.1- Fonction ECO-Mode :

Cet appareil a été conçu avec la fonction ECO-Mode, c’est-à-dire qu’il a la capacité de s’arrêter et de

démarrer en fonction d’une consigne de température choisi par l’utilisateur. Ce mode permet d’éviter de

surchauffer l’habitat et de réaliser des économies d’énergies.

La fonction ECO-Mode est configurée en usine avec un delta de 2° pour l’extinction et le rallumage.
Exemple : température sélectionnée par l’utilisateur 19°C, lorsque la température détectée sera de 19°C, le

voyant de température ambiante atteinte s’allume, le message riS s’affiche l’appareil réduit alors son allure
pour se mettre en puissance mini. Si la température ambiante de la pièce augmente malgré le passage en

mode riS, c’est-à-dire que l’appareil détecte 19°C +2° (dans le cas présenté) pendant plus de 30secondes
l’appareil passe alors en mode économie d’énergie, le message ECO STOP s’affiche sur l’écran et l’appareil
s’arrête automatiquement pour se mettre en stand-by. L’appareil se rallumera automatiquement quand la
température détectée sera de 18°C pendant au moins 30 secondes, et le voyant s’éteindra. Attention,
l’appareil est conçu avec une temporisation entre un cycle d’ECO-STOP et un rallumage d’une durée de 10
minutes mini, ceci afin d’être certain que l’appareil est totalement éteint avant de lancer un nouveau cycle
d’allumage.

XD 15 07 2013 page 17/28

Poêle à granulés Théra Référence : 6140 44

8.2- Fonction de programmation horaire :

La fonction programmation de cet appareil permet de programmer l’appareil afin qu’il se mette
automatiquement en fonctionnement lors d’absence par exemple. Pour ceci il est nécessaire de définir des
plages horaires d’allumage et d’extinction et de choisir sur quels jours de la semaine appliquer ces plages
horaires. Il est possible pour cet appareil de définir 4 plages horaires différentes.

ATTENTION : il est possible d’activer ou de désactiver la fonction programmation, ceci afin de pouvoir par
exemple ne pas se servir de la programmation pendant 1 semaine sans devoir modifier tous les paramètres.
Cette fonction empêche alors l’accès complet aux plages de programmations.

Activer où désactiver le mode programmation :

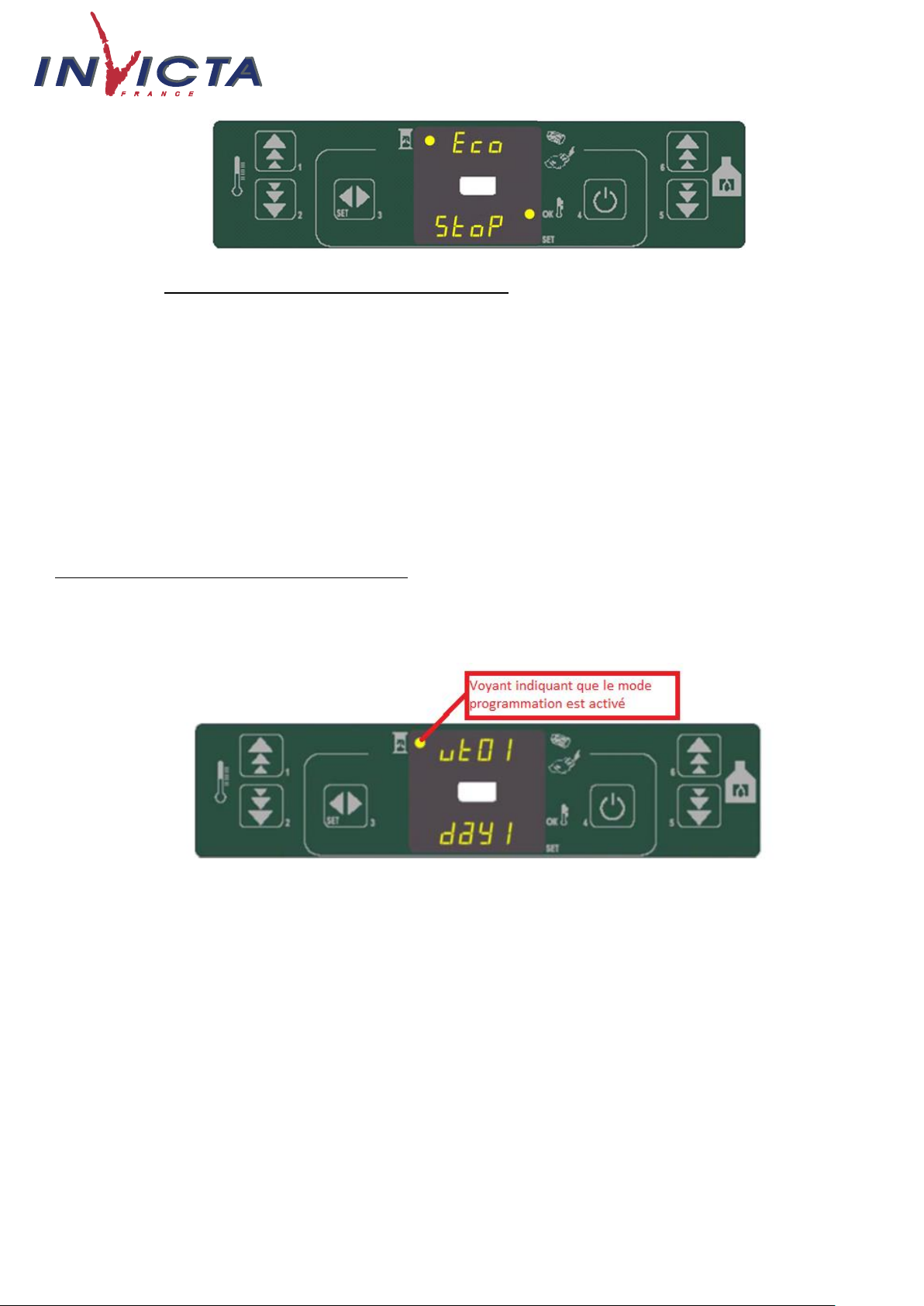

En appuyant 2 fois sur la touche SET de l’écran vous accédez au menu ut01, ce paramètre permet de définir

le jour en cours mais il permet également de désactiver le mode programmation :

En faisant défiler le paramètre ut01 sur OFF le voyant du mode programmation s’éteint, l’accès aux plages
de programmations n’est ensuite plus accessible l’appareil ne tiendra donc plus compte des éventuelles

programmations ayant été réalisées. Pour réactiver la programmation refaire défiler le paramètre et se
remettre sur le jour en cours.

XD 15 07 2013 page 18/28

Paramètres

Attribution

PLAGE
HORAIRE 1

UT05

Définit l’heure d’allumage plage horaire 1

UT06

Définit l’heure d’extinction plage horaire 1

UT07

Définit les jours d’application de la plage 1

PLAGE
HORAIRE 2

UT08

Définit l’heure d’allumage plage horaire 2

UT09

Définit l’heure d’extinction plage horaire 2

UT10

Définit les jours d’application de la plage 2

PLAGE
HORAIRE 3

UT11

Définit l’heure d’allumage plage horaire 3

UT12

Définit l’heure d’extinction plage horaire 3

UT13

Définit les jours d’application de la plage 3

PLAGE
HORAIRE 4

UT14

Définit l’heure d’allumage plage horaire 4

UT15

Définit l’heure d’extinction plage horaire 4

UT16

Définit les jours d’application de la plage 4

Poêle à granulés Théra Référence : 6140 44

Programmation horaire : Les 4 plages horaires sont définies aux paramètres suivant :

Exemple pour un allumage à 7h30 et une extinction à 10h20 pour le mardi et mercredi avec la plage
horaire1.

 Depuis l’écran de départ appuyer 6 fois sur

la touche SET pour aller au paramètre UT05
et obtenir l’écran ci-dessous appuyer ensuite
sur les touches 1 ou 2 pour faire défiler
l’horaire voulu : le réglage s’effectue de
10minutes en 10 minutes.

 Pour définir l’horaire d’extinction voulu

appuyer une 7eme fois sur la touche SET et
aller au paramètre UT06 et obtenir l’écran ci­dessous appuyer ensuite sur les touches 1 ou

2 pour faire défiler l’horaire voulu : le
réglage s’effectue de 10minutes en 10

minutes.

XD 15 07 2013 page 19/28

lundi

mardi

mercredi

jeudi

vendredi

samedi

dimanche

Activer

ON1

ON2

ON3

ON4

ON5

ON6

ON7

Désactiver

OFF1

OFF2

OFF3

OFF4

OFF5

OFF6

OFF7

OFF1

ON2

ON3

OFF4

OFF5

OFF6

OFF7

Poêle à granulés Théra Référence : 6140 44

 Pour que l’appareil puisse savoir

quand appliquer la plage horaire 1, il
est nécessaire de programmer le
paramètre UT07.

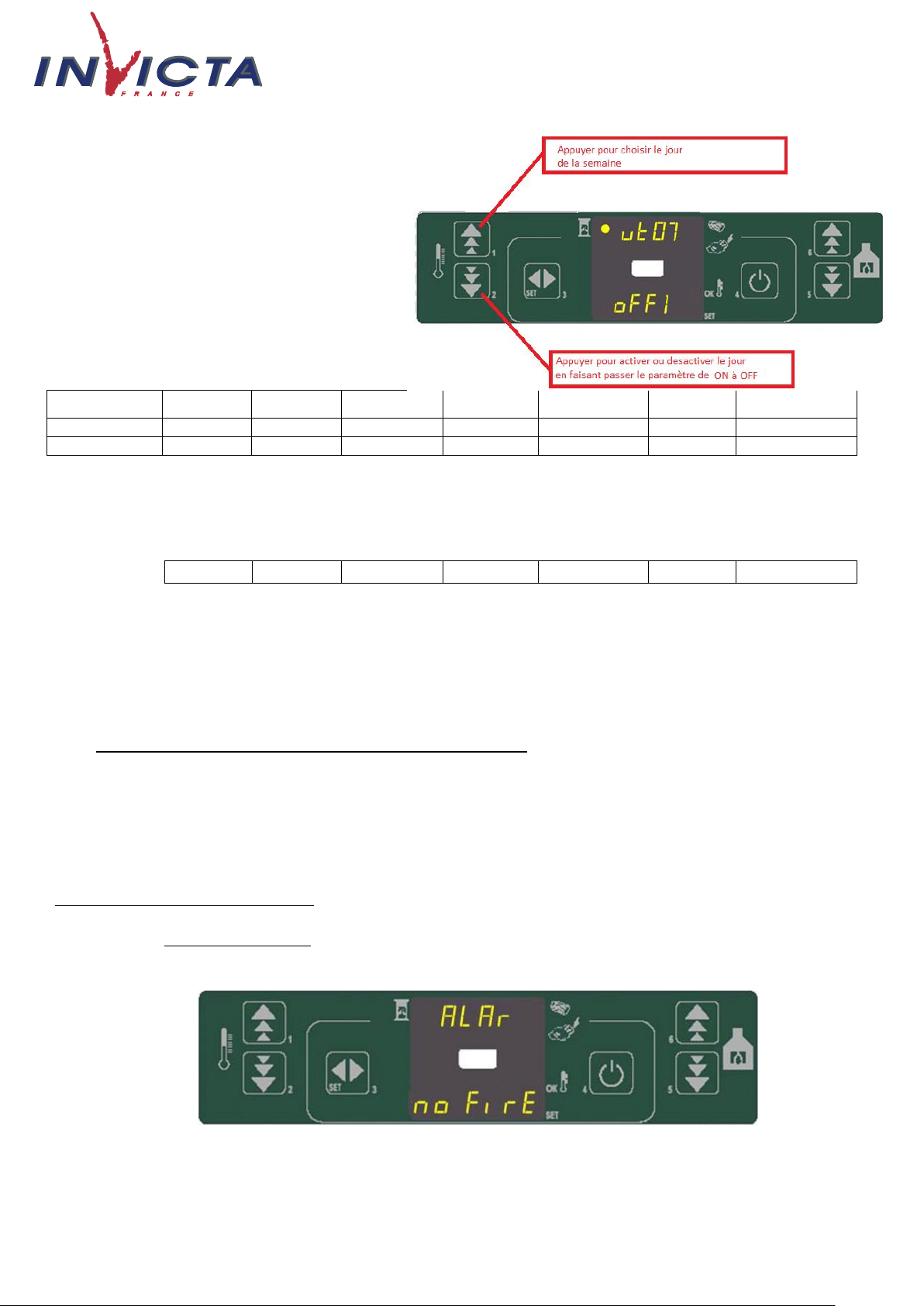

Pour une activation de la plage horaire 1 le mardi et le mercredi il faudra donc choisir pour le paramètre
UT07:

La même procédure étant à appliquer pour réaliser une programmation avec les plages horaires 2, 3 et 4
suivant le tableau de la page précédente.

9. Différents messages d’alarmes et significations

Cet appareil associant feu et électricité, il a été conçu afin de fonctionner en toute sécurité et signaler à
l’utilisateur tous disfonctionnement pouvant intervenir au cours de son utilisation, il possède des sécurités
physiques (pressostat, thermostat, sonde de température de fumée) il fonctionne également avec des sécurités
de programmés :

Les différents messages d’erreurs :

9.1- Alarme NO FIRE : Cette alarme signifie que l’appareil a détecté une température de fumée

anormalement basse.

Cette alarme liée à l’absence d’allumage ou à une extinction de l’appareil peut se produire dans différentes
phases :

XD 15 07 2013 page 20/28

Cause

Solution

Lors du premier

allumage

La vis d’alimentation en granulés étant

vide la temporisation pour l’allumage peut

être dépassée et ainsi créer le défaut

relancer un allumage pour

supprimer le défaut

Après plusieurs

heures de

fonctionnement

Trémie à granulés vide

Remettre des granulés dans

la trémie

Creuset où support creuset obstrué, la

combustion ne se fait plus correctement où

s’arrête

Désobstruer le creuset où

le support creuset et

relancer l’appareil

Après un

entretient

Problème de mise en position du creuset

Remettre le creuset en

respectant le détrompeur

Après une

coupure puis

retour de

l’alimentation

électrique

En cas de coupure de l’alimentation

électrique l’appareil se met en sécurité

Refaire un allumage en

appuyant sur ON/OFF

En cas de

surchauffe de

l’appareil

Problème lié à une panne du thermostat de

sécurité ou problème lié à la pose de

l’appareil

Faire vérifier l’installation

par une personne qualifiée

Cause

Solution

A la première mise en

service

Dépression insuffisante dans le

conduit

Faire vérifier l’installation par une personne

qualifiée

pressostat défectueux

Faire remplacer le pressostat de sécurité par

une personne qualifiée

Après plusieurs heures

de fonctionnement

Problème de dépression dans

l’appareil

Vérifier et nettoyer la prise de dépression

dans la boîte à fumée

Conduit d’évacuation obturé, La

dépression dans le conduit est
insuffisante

Ramoner le conduit de fumée

Pressostat défectueux

Faire remplacer le pressostat de sécurité par

une personne qualifiée

Poêle à granulés Théra Référence : 6140 44

9.2- Alarme dEP : Cette alarme signifie que l’appareil a détecté un défaut de dépression dans
l’appareil.

XD 15 07 2013 page 21/28

Cause

Solution

Appareil froid

La sonde de fumée est défectueuse

Faire remplacer la sonde défectueuse par une

personne qualifiée

Après plusieurs

heures de

fonctionnement

La sonde de fumée s’est déplacée ou

s’est déconnectée

Faire vérifier la position de la sonde de

fumée, faire vérifier la connexion ou la faire

remplacer par une personne qualifiée si

défectueuse

Emballement de l’appareil

Nettoyer et faire vérifier entièrement

l’appareil par une personne qualifiée

Problèmes de

fonctionnement

Cause

Solution

L’appareil ne s’allume pas

et le creuset est rempli de

granulés

Non-respect du détrompeur du

creuset

Respecter le détrompeur du creuset

Creuset encrassé, la bougie ne peut

plus allumer les granulés

Vider et nettoyer le creuset

Coupure puis retour de l’alimentation

électrique

Refaire un allumage

L’appareil s’allume puis

s’éteint lors de la première

utilisation

La trémie étant vide de granulé, le

temps du premier remplissage de la

vis peut être plus ou moins long et la

sécurité de temporisation s’active

Refaire un allumage

L’appareil s’allume

difficilement il se rempli

de fumée et « s’emballe »

Creuset encrassé, la bougie ne peut

plus allumer correctement les

granulés

Vider et nettoyer le creuset

L’appareil ne s’allume pas,

il est vidé et nettoyé et le

creuset en bonne position

La bougie d’allumage est défectueuse

Vérifier le fonctionnement de la bougie

et la changer si défectueuse

La bougie est mal centrée, et touche

le tube

Recentrer la bougie en faisant levier,

par exemple avec un tournevis

Vérifier le fonctionnement de la bougie d’allumage :
Attention cette opération doit se faire appareil « froid » Ouvrir la porte retirer le
pare-chute granulés en tôle ainsi que creuset, fermer la porte puis lancer un
allumage. Au passage en phase LOAD WOOD ouvrir la porte et regarder dans

le support creuset dans l’emplacement creuset, la bougie doit être rouge. Si ce

n’est pas le cas elle est défectueuse.

Poêle à granulés Théra Référence : 6140 44

9.3- Alarme SOND FUMI : Cette alarme signifie que l’appareil a détecté une température de
fumée anormalement élevée.

9-4- Défauts possibles :

XD 15 07 2013 page 22/28

Poêle à granulés Théra Référence : 6140 44

10- Caractéristiques du combustible :

Le granulé de bois est composé de différentes essences de bois. Les performances et la puissance thermique
du poêle peuvent varier en fonction de la qualité du granulé de bois utilisé.

 Etre conformes aux exigences des normes EN 14961-2
 Diamètre du granulé : 6mm
 Longueur maximale : 30mm
 Humidité maximale : 8 à 10 %

Les granulés doivent être stockés dans un endroit sec et tempéré. Il est conseillé de stocker quelques sacs de

pellets dans le local ou se trouve le poêle ou une pièce adjacente afin d’avoir une température et un taux
d’humidité acceptable.

Le poêle est équipé d’un réservoir contenant le granulé, le couvercle de chargement se trouve sur la partie

supérieure. Ce couvercle doit toujours être ouvert lors du chargement du granulé

III- CONSEILS D’ENTRETIEN

Faire ramoner par des spécialistes votre conduit de cheminée au moins deux fois par an, dont une
fois pendant la saison de chauffe.

A cette occasion faites nettoyer et vérifier l’ensemble de l’appareil et du conduit de raccordement

par un technicien compétent qui :

- Nettoiera complétement le poêle, vérifiera les jonctions des différentes pièces.

- Procédera si nécessaire au changement des composants usés (joint de porte notamment)
Après une longue période d’arrêt vérifier l’absence d’obstruction du conduit avant un rallumage.

XD 15 07 2013 page 23/28

Poêle à granulés Théra Référence : 6140 44

Afin de garder un fonctionnement

correct de l’appareil, sans danger
d’utilisation et respectueux de
l’environnement, il est nécessaire de

procéder à un entretien régulier des
parties exposées à la combustion et aux
fumées de combustion.

PROCEDURE D’ENTRETIEN

Attention au moment de l’entretien, mettre l’interrupteur général sur la position 0 (voir page 4), afin qu’il ne s’allume
pas. L’appareil doit être arrêté depuis plus d’une heure, veiller à ce qu’il ne reste plus de granulés incandescent

pouvant entraîner un risque d’incendie au moment du nettoyage. De plus des éléments de l’appareil pouvant rester

chaud assez longtemps s’assurer que l’appareil soit suffisamment refroidi avant de toucher les pièces : Risque de

brûlures !!! L’emplacement de l’appareil doit permettre un accès facile pour le nettoyage de l’appareil, du

conduit de raccordement et du conduit de fumées.

1- Vitrage:

Attention la vitre de votre appareil présente un traitement spécial lui permettant d’avoir un aspect
miroir.
Pour nettoyer la vitre : Appareil complètement refroidi et après avoir coupé l’alimentation électrique,

procéder avec précaution et douceur à l’aide d’un chiffon doux (en coton) et sec, ou éventuellement

légèrement humidifié.

2- Cendrier et logement cendrier:

Afin d’éviter un débordement de cendres de l’appareil à l’ouverture de porte, il est impératif de vider

le cendrier au moins tous les 2 jours. A effectuer appareil arrêté et refroidi, ouvrir la porte, vider le
contenu du cendrier dans un récipient métallique ou ininflammable exclusivement réservé à cet
usage. Les cendres, en apparence refroidies, peuvent être très chaudes même après quelques temps de
refroidissement.

XD 15 07 2013 page 24/28

Poêle à granulés Théra Référence : 6140 44

Pour le logement cendrier, retirer le cendrier, nettoyer le logement à l’aide d’un aspirateur à
cendres par exemple, remettre le cendrier puis refermer la porte. Le tiroir cendrier doit toujours
rester dans l’appareil sauf lors du décendrage.

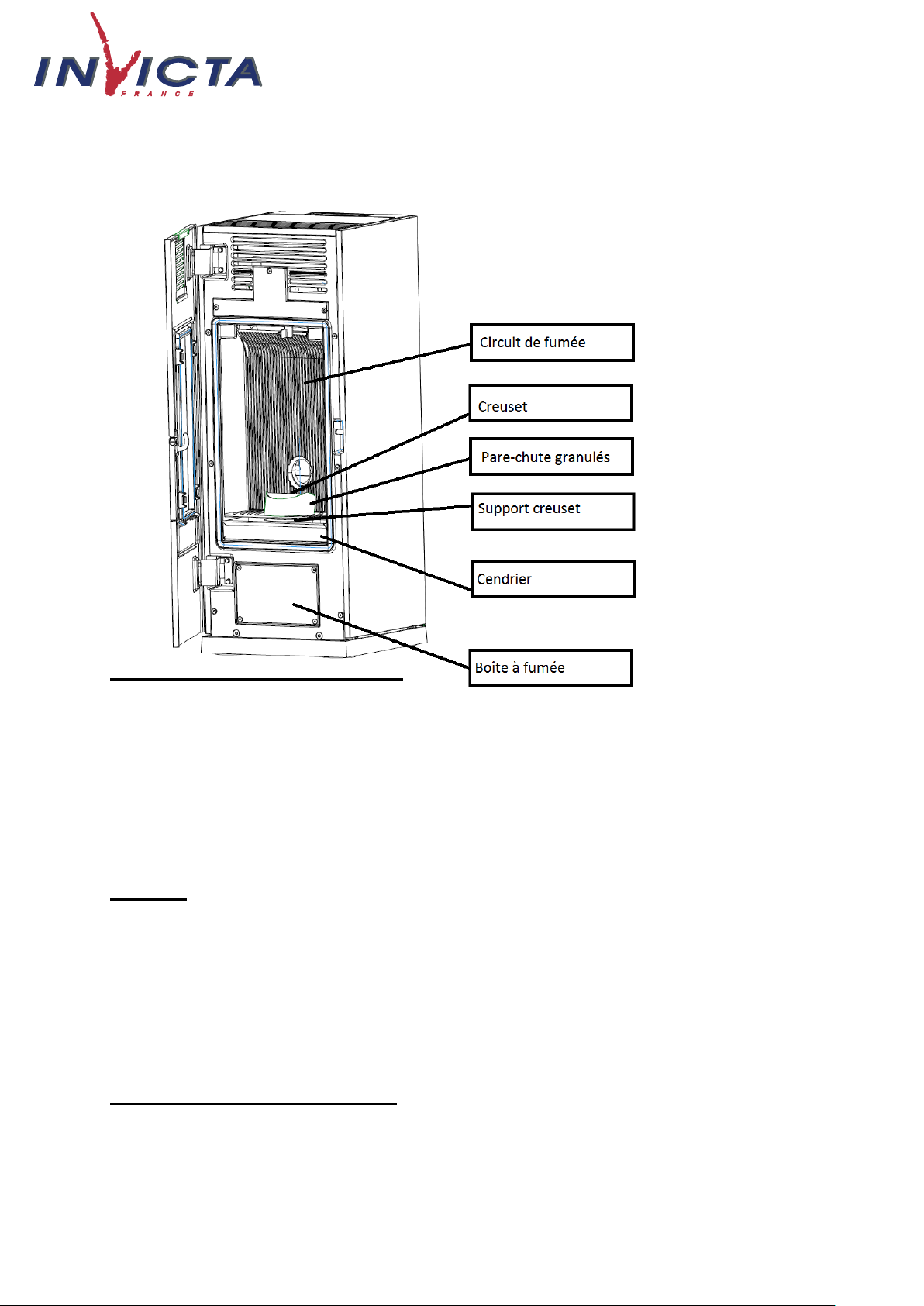

3- Creuset :

A vérifier et vider tous les jours, un granulé trop
humide ou de mauvaise qualité peut entraîner un
dépôt solide de calamine dans le creuset. Celui-ci
pouvant entraîner une mauvaise combustion voir
une extinction de l’appareil par manque d’air.

Entretient à effectuer appareil arrêté et refroidi, ouvrir
la porte, retirer le pare-chute granulé, extraire le
creuset et le vider dans un récipient adapté. Vérifier
que les trous ne soient pas obstrués par de la cendre et
le remettre en place en faisant attention au sens de
montage. Replacer le pare-chute granulés

4- Support creuset :

A nettoyer au moins une fois par semaine, un encrassement trop important du support creuset peut

entraîner un manque d’air de combustion causant une mauvaise combustion des granulés voir

l’extinction de l’appareil.

Entretient à effectuer appareil arrêté et refroidi. Ouvrir la porte, retirer le pare-chute granulé, extraire le
creuset, nettoyer le logement sous le creuset à l’aide d’un aspirateur à cendres par exemple. Une fois le
logement propre remettre le creuset en place en faisant attention au sens de montage. Replacer le pare-chute
granulés.

5- Le circuit des fumées :

A nettoyer 1 fois par mois, la combustion des granulés entraîne un encrassement du circuit de fumée par
dépôt de poussière et de goudron. Afin de faire fonctionner l’appareil en toute sécurité le nettoyage
complet du circuit est impératif.

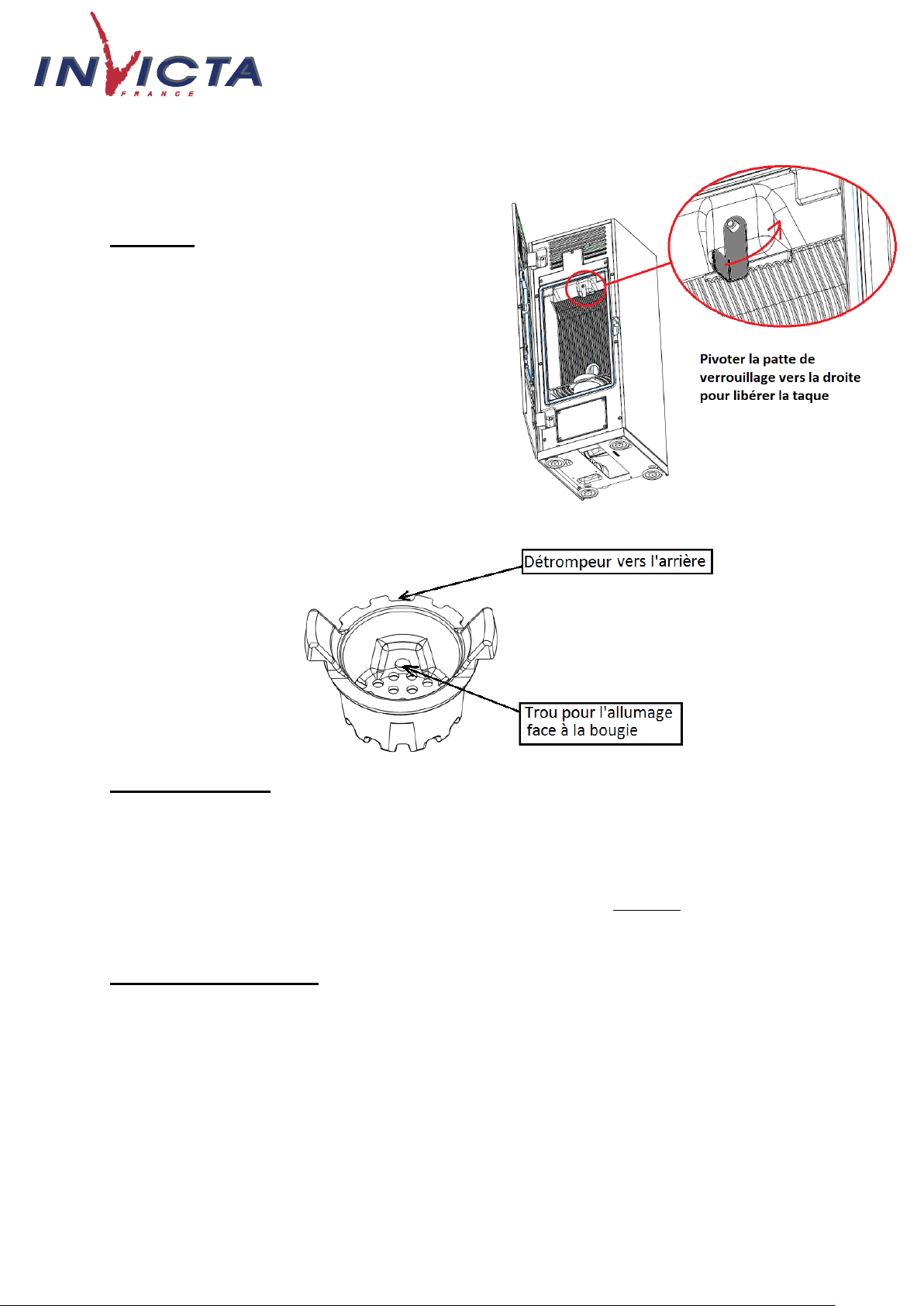

Pour effectuer le nettoyage du circuit de fumées se trouvant en partie derrière la taque, ouvrir la porte, retirer
le pare-chute granulé. Un système de patte de verrouillage permet de maintenir la taque en place lors de

l’utilisation. Pour déverrouiller la taque, basculer la patte vers la droite, et sortir la taque en faisant sortir le bas

en premier. Nettoyer à l’aide d’une petite brosse par exemple.

XD 15 07 2013 page 25/28

Poêle à granulés Théra Référence : 6140 44

6- La boîte à fumée :

La boîte à fumée est conçue pour stopper et récupérer la majeure partie des poussières afin qu’elles

ne soient pas éjecter dans le conduit d’évacuation des fumées. Afin d’éviter un encrassement de

l’extracteur de fumée et des conduits d’évacuations, il est impératif de nettoyer la boite à fumées au

moins tous les deux mois.

Entretient à effectuer appareil arrêté et refroidi. Ouvrir la porte, dévisser les 4 vis de fermeture de la trappe de

la boîte à fumée. Nettoyer à l’aide d’un aspirateur à cendres par exemple l’intérieur de la boîte à fumée.

Nettoyer ensuite délicatement à l’aide d’un pinceau souple les ailettes de l’extracteur se trouvant à l’intérieure

de la boîte à fumée et le trou de la prise de dépression afin de retirer la poussière ayant pu se déposer lors de
l’utilisation.

XD 15 07 2013 page 26/28

Poêle à granulés Théra Référence : 6140 44

7- SCHEMA ELECTRIQUE

XD 15 07 2013 page 27/28

Poêle à granulés Théra Référence : 6140 44

IV- SECURITE

 ATTENTION toute intervention de maintenance doit être réalisé hors tension et par un technicien habilité.
 ATTENTION toute intervention d’entretien doit se faire appareil hors tension, câble d’alimentation

débranché.

 Les objets en matériaux inflammables ou se dégradant sous l’effet de la chaleur doivent être gardés à une

distance d’au moins 1.5 mètres de toutes les surfaces du poêles notamment les vêtements ou objets

éventuellement mis à sécher devant l’appareil.

 Si un feu de cheminée se déclare arrêter immédiatement l’appareil et contacter immédiatement les

autorités locales de lutte contre l’incendie.

 Pendant le fonctionnement, toutes les surfaces de l’appareil sont chaudes : attentions aux brûlures !!

Eviter d’installer le poêle dans un endroit où il y a beaucoup de passages.

 Ne jamais tenter de modifier l’appareil.
 Il est interdit d’utiliser des combustibles non recommandés et non adaptés à l’appareil, y compris les

combustibles liquides.

 La chambre de combustion doit toujours rester fermée, sauf lors du décendrage.
 Il est interdit d’utiliser l’appareil comme incinérateur.
 Il est obligatoire d’utiliser les pièces de rechange du constructeur.
 Ce manuel doit être soigneusement conservé
 Ce manuel rappel certaines règles de base concernant l’installation, l’entretient et l’utilisation du poêle. Il

ne se substitue pas au strict respect de l’ensemble des réglementations européennes et locales

susceptibles de s’appliquer à ce type d’appareil.

 L’installateur doit posséder les qualifications requises par la directive européenne N°2009/28/CE du

23/04/2009 JOUE du 05/06/2009 article 14-3. (QUALIBOIS AIR)

 L’utilisateur du poêle doit être une personne adulte et responsable possédant les connaissances techniques

nécessaire pour comprendre ce manuel, respecter les mises en garde et procéder aux opérations
d’entretiens courant.

o Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont

les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées

d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une
personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables

concernant l’utilisation de l’appareil.

o Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.

 Dans le cas où un seul des dispositifs de sécurité ne fonctionne pas, le poêle doit être considéré comme

hors d’état de marche ;

 Ne pas nettoyer les surfaces extérieures du poêle. Seul un dépoussiérage est possible.
 Garantie :

- Pour bénéficier de la garantie légale, il faut respecter scrupuleusement les prescriptions de ce

manuel, et particulièrement :
 Veiller à ce que les opérations d’entretien soient effectuées par des personnes compétentes,

au moins à la fréquence recommandée voir plus souvent si les conditions d’utilisation
l’exigent.

 S’assurer que les utilisateurs sont informés des conditions et des limites d’utilisation de

l’appareil.

 N’utiliser que des pièces de rechange qui ont été fournies par le fabricant.

XD 15 07 2013 page 28/28
