Notice particulière d’utilisation et d’installation

Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil

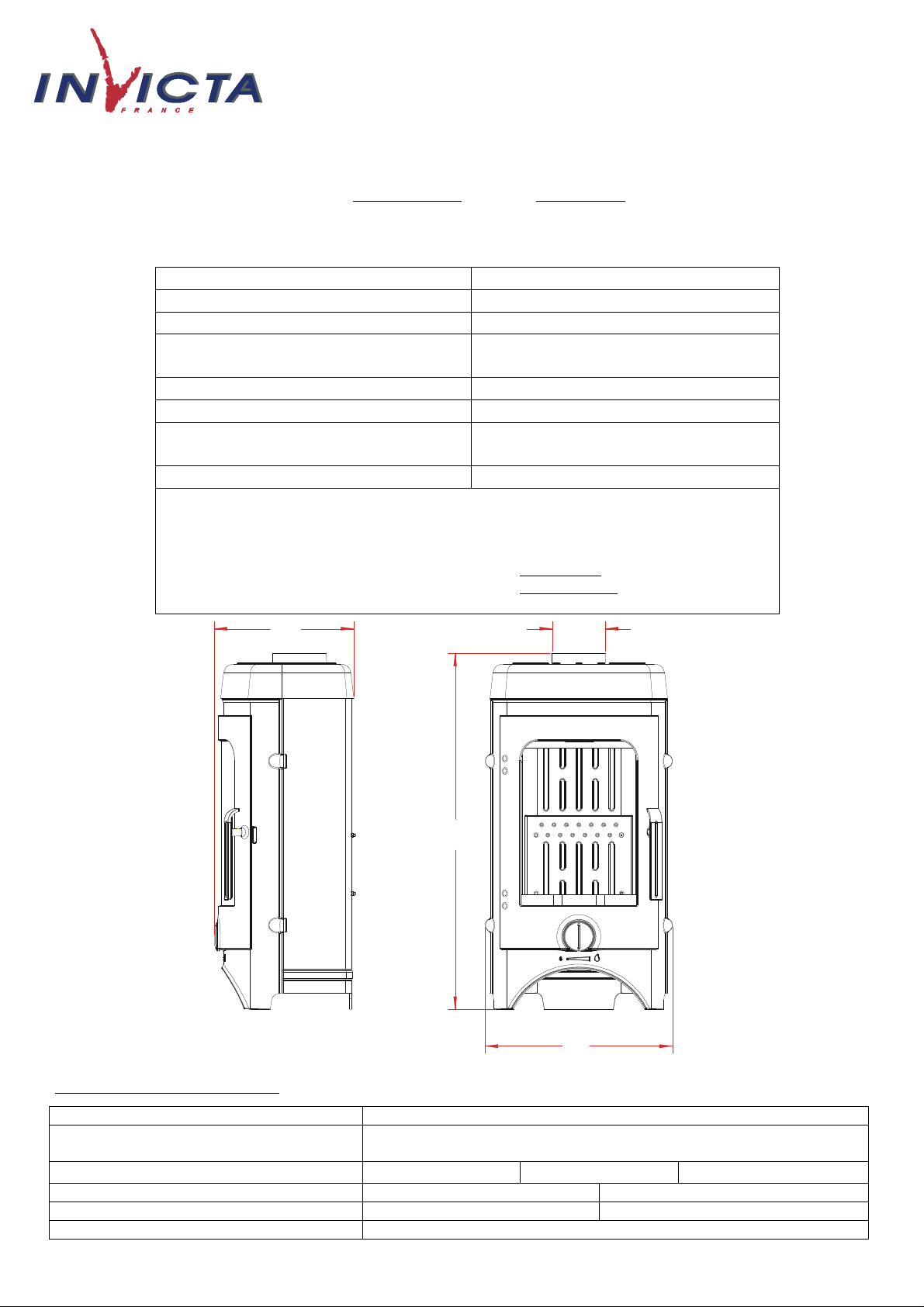

Caractéristiques suivant EN 13240 :

Caractéristiques de construction :

Puissance nominale 10 kW
Rendement 75 %
Taux de CO% 0.09 %
Prévisions de concentration de
poussières rejetées à 13% d’O2
T° fumées 345 °C
Mode de fonctionnement Continu et Intermittent
Combustible recommandé Bois / bûches de 25 cm

Débit massique des fumées 10 g/s

Protection du sol : placer l’appareil sur une dalle en béton de largeur 50 cm, longueur 50 cm,
épaisseur 45mm recouverte d’une face réfléchissante côté appareil (plaque métallique type inox,
ou face céramisée brillante), l’appareil étant placé au centre de cette dalle.

Distance minimale à respecter par rapport aux matériaux combustibles adjacents : 80 cm
Distance minimale à respecter par rapport aux matériaux incombustibles adjacents : 15 cm

383

Poêle TAORE

15 mg/Nm

(longueur maxi possible : 40 cm)

3

Référence : 614644

Masse de l’appareil 97 kg

Raccordement au conduit de fumée par la buse

située sur le dessus de l’appareil

Encombrement h 977 mm lg 513 mm prof 383 mm

Dimensions de la porte h 642 mm lg 434.5 mm

Dimensions de la vitre h 468 mm lg 344 mm rayon 307.5 mm

Plaque signalétique rivetée à l’arrière du cendrier

LC le 15/02/2012 Page 2 sur 6

diamètre 150 mm

(plaque métallique type inox)

Poêle TAORE

Référence : 614644

INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL.

Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au dessus de la température ambiante), il est
nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.

Si les parois avoisinantes sont en matériaux incombustible et ne se dégradent pas sous l’action de la chaleur (la température du mur
pouvant atteindre 200 °C), ces dimensions peuvent être réduites à 150 mm.

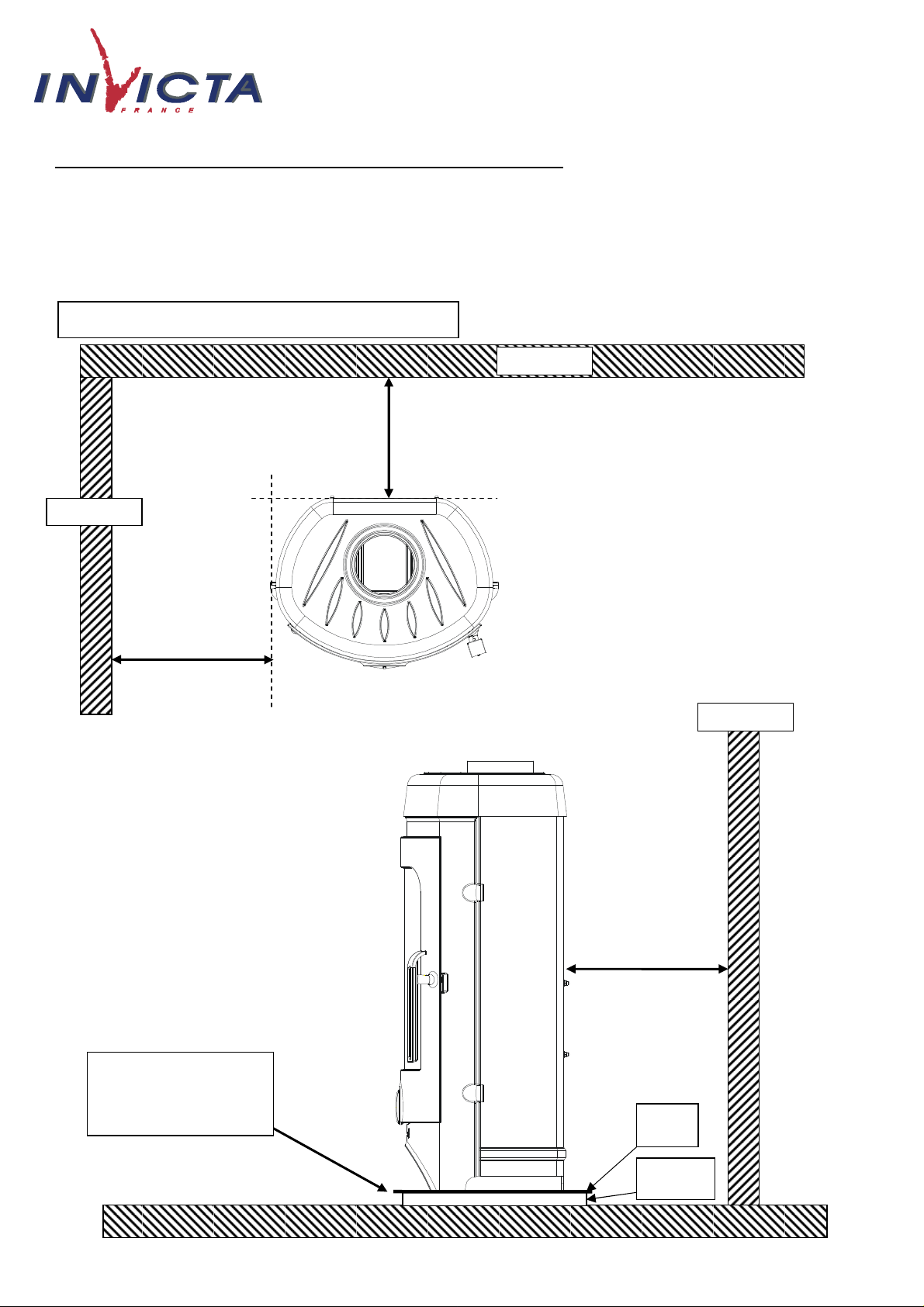

VUE DE DESSUS DE L’INSTALLATION DU POELE

Mur arrière

800 mm

Mur latéral

800 mm

Dalle en béton de largeur 50cm,
longueur 50cm, épaisseur 45mm
recouverte d’une plaque
réfléchissante côté appareil

Mur arrière

800 mm

Tôle
inox

LC le 15/02/2012 Page 3 sur 6

Dalle en
béton

34

27

21

22

23

13

15

12

24

17

16

10

11

29

4

25

30

35

18

19

33

32

28

2

31

3

32

Poêle TAORE

Référence : 614644

1

3

5

26

14

20

8

9

6

3

7

LC le 15/02/2012 Page 4 sur 6

Poêle TAORE

Référence : 614644

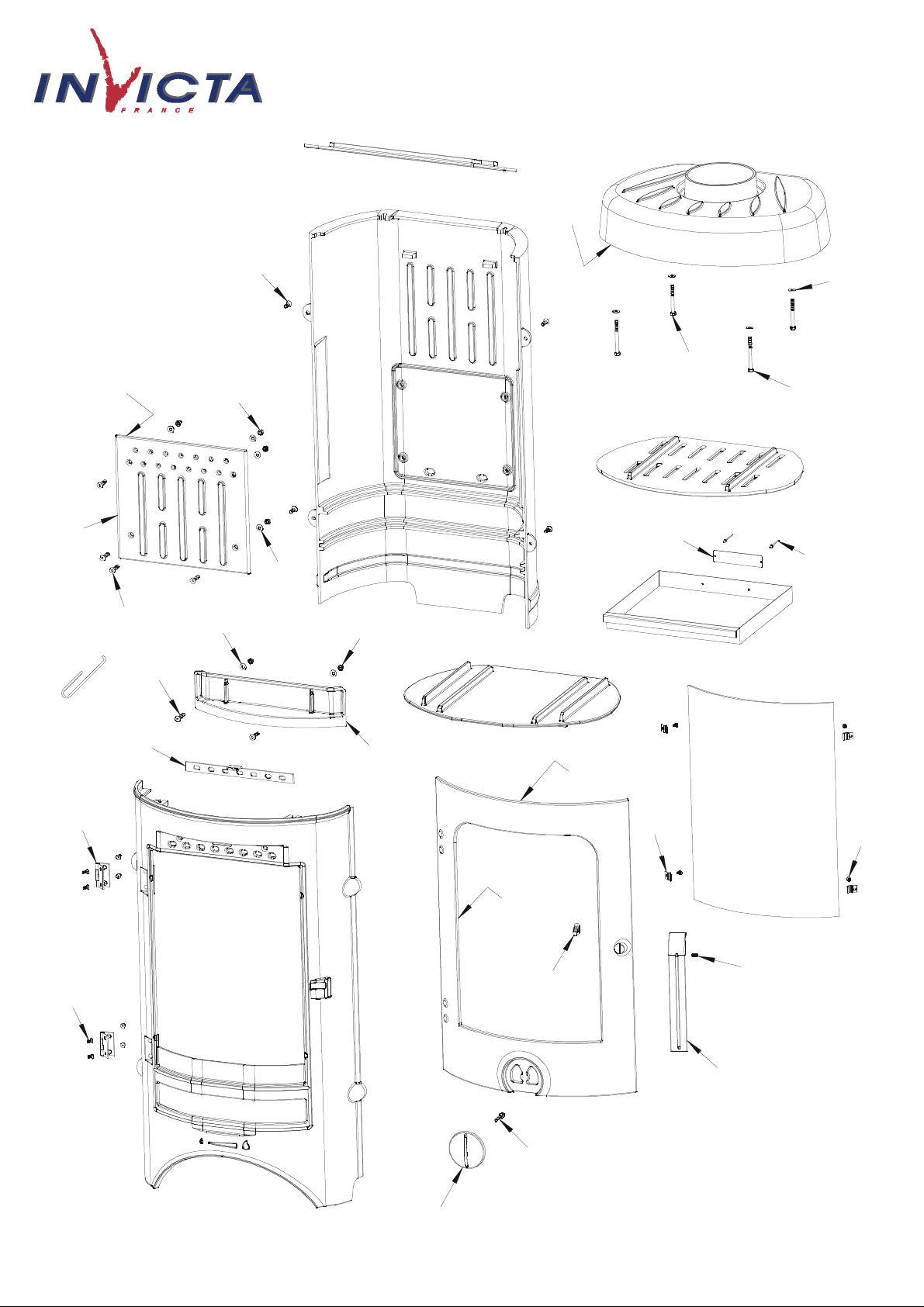

Repère Nbr Désignation Référence

1 1 Derrière de poêle F610486B
2 4 Vis tête fraisée de 6x20 AV8636200
3 10 Rondelle de 6 AV4100060
4 1 Déflecteur F610492B
5 2 Ecrou de 6 AV7100060
6 1 Sole foyère F610295B
7 2 Rivet de 3x8 AV5203080
8 1 Plaque signalétique PS614644

9 1 Tiroir cendrier AT610201B
10 1 Vis tête hexagonale de 6x30 AV8406300
11 1 Registre de réglage d’air primaire F610752U
12 1 Dessus F610297U
13 1 Main froide AS800255
14 1 Devant de poêle F610292U
15 1 Vitre AX766146A
16 4 Attache de vitre AS700180A
17 4 Vis de fixation de la vitre AV8644067
18 8 Vis tête fraisée de 5x10 AV8635100
19 2 Charnière de porte AS610120B
20 1 Porte F610293U
21 1 Mentonnet AS95121C
22 1 Poignée de porte F610753U
23 2 Vis tête hexagonale de 6x70 AV8406700
24 1 Joint de porte Ø8, longueur 2,263 m AI303008
25 1 Joint de vitre de 7x3, longueur 1,616 m AI010080
26 1 Guide d’air F610294B
27 1 Vis sans tête de 6x8 AV8706080
28 1 Registre de réglage d’air AT610167A
29 1 Grille foyère F610296B
30 1 Joint de dessus de 7x3, longueur 1,330 m AI010080
31 4 Ecrou borgne de 6 AV7140060
32 6 Vis tête fraisée de 6x30 AV8636300
33 1 Joint de taque Ø5, longueur 0,999 m AI303005
34 2 Vis tête hexagonale de 6x60 AV8406600
35 1 Taque PC F610493B

LC le 15/02/2012 Page 5 sur 6

Poêle TAORE

Référence : 614644

TRES IMPORTANT

En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR POÊLES A BOIS »
fournie avec l’appareil.

CONSEILS D’INSTALLATION

La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre.
Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.

CONSEILS D’UTILISATION

Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d’un minimum de 2 ans de coupe (Hêtre, Charme, 5

ans pour le Chêne – le sapin et les résineux sont interdit).
Le tiroir cendrier doit toujours rester dans l’appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser le gant anti-chaleur Il peut être
nécessaire d’arrêter l’extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l’ouverture de la porte.

• Vérification avant mise en service.

Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer la pièce pour limiter ce désagrément ou
effectuer, avant l’installation, une première chauffe à l’extérieur de la maison.

 Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu

finement). Enflammer le papier, fermer la porte de l’appareil et ouvrir entièrement l’arrivée d’air. Lorsque celui-ci est bien enflammé, vous
pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre
une dilatation normale de l’ensemble de l’appareil. Pour faciliter l’allumage, nous vous conseillons de conserver un lit de cendres sur la grille
qui par la même occasion, seront préservées (sans trop obstruer les trous de passage d’air).

 Fonctionnement intermittent et continu :

Le fonctionnement ‘’Intermittent’’ nécessite un rechargement toutes les 45 minutes avec de petites quantités de bois. Il faut privilégier ce mode
de fonctionnement particulièrement performant et respectueux de l’environnement.
L’appareil peut également assurer un fonctionnement ‘’Continu’’ quand les contraintes de l’intermittence ne peuvent être respectées ou qu’une
puissance réduite est recherchée. Dans ce cas, la pleine puissance peut être obtenue sur une durée de 3 heures, et une allure réduite, à faible
puissance, d’une durée de 10 heures est possible.

 Puissance Nominale :

En ‘’Intermittent’’ elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 2.5kg, sous forme de 2 ½ bûches de bois refendues,
renouvelée toutes les 45 minutes, avec le réglage d’allure ouvert de 1.5 tour. En ‘’Continu’’ la charge est portée à 5/6 kg en 3 bûches, pour un
renouvellement toutes les 2 heures environs.

Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie inadaptée des bûches, de
l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se traduisent
par la diminution du rideau de flamme (le combustible forme une voûte et n’est plus en contact avec la braise), la diminution progressive de la
réserve de braise et le refroidissement du foyer. Ils s’accompagnent d’une chute de puissance et d’une baisse des performances.
Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par piquage et déplacement
du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer , puis refermer la porte . L’activité
reprend immédiatement après la fermeture de porte.

• Combustion lente de 10 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 6 kg constituée de 2 bûches de bois dur non

fendues en privilégiant les grands diamètres (supérieurs à 16 cm) et en fermant complètement le réglage d’allure. Effectuer préalablement une
mise en régime d’allure réduite en fermant le réglage d’allure pour charger ensuite sur un lit de braise à peine rougeoyant.
Le fonctionnement continu en allure lente, surtout pendant les périodes de redoux (tirage défavorable) et avec du bois humide, entraîne une
combustion incomplète qui favorise les dépôts de bistre et de goudron :

• alterner les périodes de ralenti par des retours en fonctionnement à allure normale.

• privilégier une utilisation avec de petites charges.

Organes de réglages :

Utiliser systématiquement le gant anti-chaleur fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très chauds.
 Registre de réglage d’allure : Situé en façade du cendrier, ce registre est utilisé pour moduler l’allure de l’appareil entre « allure normale » et

la « combustion lente ».

 Registre d’allumage : L’action sur le registre de réglage d’allure, au delà de la position « allure normale » permet d’obtenir un supplément

d’air pour l’allumage. Cette position est réservée aux opérations d’allumage et de reprise et ne doit pas être maintenue plus de 30 minutes sous
peine de dommages sur l’appareil et son environnement. L’appareil doit rester sous surveillance pendant toute la durée d’utilisation de cette
position.

 Registre d’air secondaire : Ce registre doit rester ouvert au maximum pour obtenir un fonctionnement performant et une combustion propre.

L’action de fermeture de ce registre n’est justifiée que si les tirages sont plus élevés que ceux qui sont recommandés (voir ci avant). Dans ce
cas, ce registre peut être partiellement refermé pour obtenir un fonctionnement satisfaisant. Une fois cette adaptation effectuée, ne plus agir sur
ce registre d’air secondaire, et utiliser exclusivement le registre de réglage d’allure pour faire varier la puissance de l’appareil.
