Page 1
Poêle TAKEO
Poêle à bois
Référence : 613844
TAKEO
Référence 613844
LC le 19/09/2012 Page 1 sur 6
Page 2
150
476
386
Notice particulière d’utilisation et d’installation
Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil

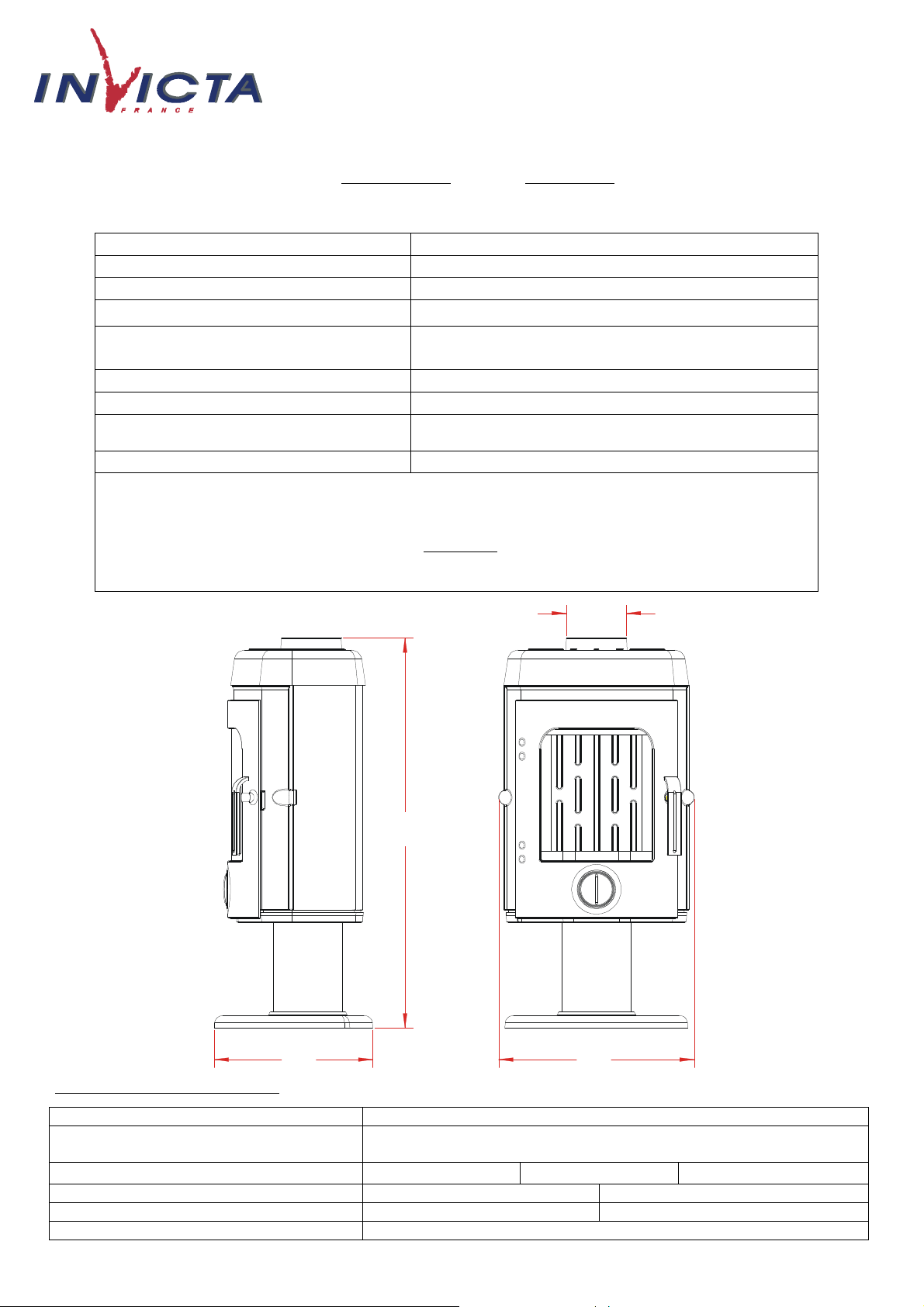

Caractéristiques suivant EN 13240 :
Caractéristiques de construction :
Puissance nominale 8 kW
Rendement 77 %
Taux de CO% 0.09 %
Classement Flamme Verte
Concentration de poussières rejetées à
13% d’O2
T° fumées 358 °C
Mode de fonctionnement Continu et Intermittent
Combustible recommandé Bois / bûches de 25 cm
Débit massique des fumées 6.1 g/s
L’appareil ne doit pas être posé directement sur un sol en matériaux combustible ou se dégradant sous l’effet de la chaleur. Si
le cas se présente, placer l’appareil sur une sole carrelée ou une plaque métallique réfléchissante d’un mètre² (1m x1m) centré
sous l’appareil pour protéger le sol contre le risque de températures élevées.
Distance minimale à respecter par rapport aux matériaux combustibles adjacents : 60 cm
Si les parois avoisinantes sont en matériaux incombustible et ne se dégradent pas sous l’action de la chaleur (la température
du mur pouvant atteindre 200 °C), ces dimensions peuvent être réduites à 15 cm.
Poêle TAKEO
24 mg/Nm3
(longueur maximale possible (verticalement) : 45 cm)
946
Référence : 613844
Masse de l’appareil 81 kg
Raccordement au conduit de fumée par la buse
située sur le dessus de l’appareil
Encombrement h 946 mm lg 476 mm prof 386 mm
Dimensions de la porte h 530 mm lg 395 mm
Dimensions de la vitre h 336 mm lg 298 mm rayon 298 mm
Plaque signalétique rivetée à l’arrière du cendrier
LC le 19/09/2012 Page 2 sur 6
diamètre 150 mm
Page 3
600
600

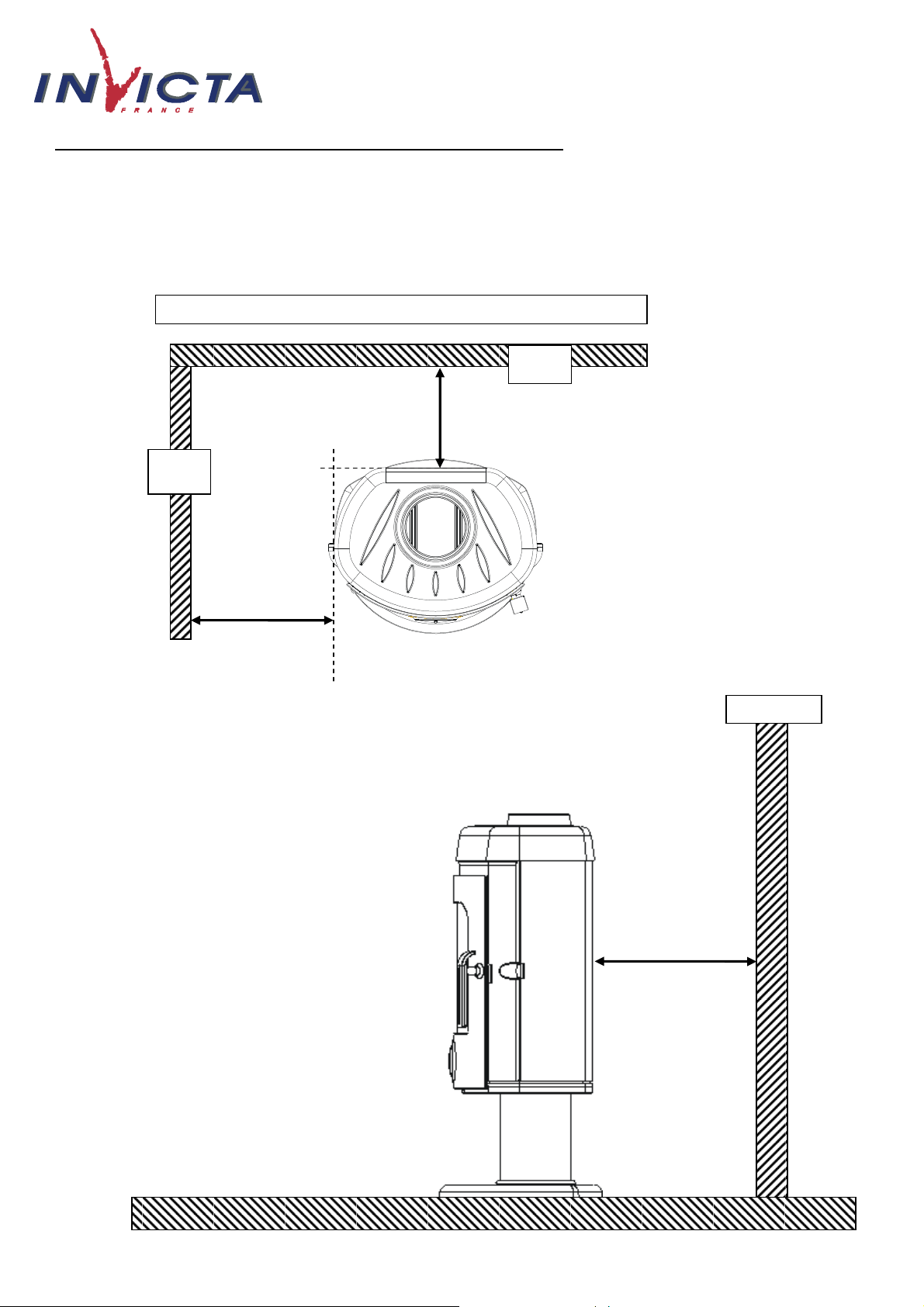

VUE DE DESSUS DE L’INSTALLATION DU POELE
600
Poêle TAKEO
Référence : 613844
INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL.
Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au dessus de la température ambiante), il est
nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.
Si les parois avoisinantes sont en matériaux incombustible et ne se dégradent pas sous l’action de la chaleur (la température du
mur pouvant atteindre 200 °C), ces dimensions peuvent être réduites à 150 mm.
Mur
latéral
mm
Mur
Mur arrière
LC le 19/09/2012 Page 3 sur 6
mm
Page 4
22
23
33
13
15
11
30
16
10
26
27
28
34
29
12
19
31
20
10
25
32
24
14
17
18
Poêle TAKEO
Référence : 613844
21
9
7
5
5
9
6
8
9
3
5
4
2
1
LC le 19/09/2012 Page 4 sur 6
Page 5
Poêle TAKEO

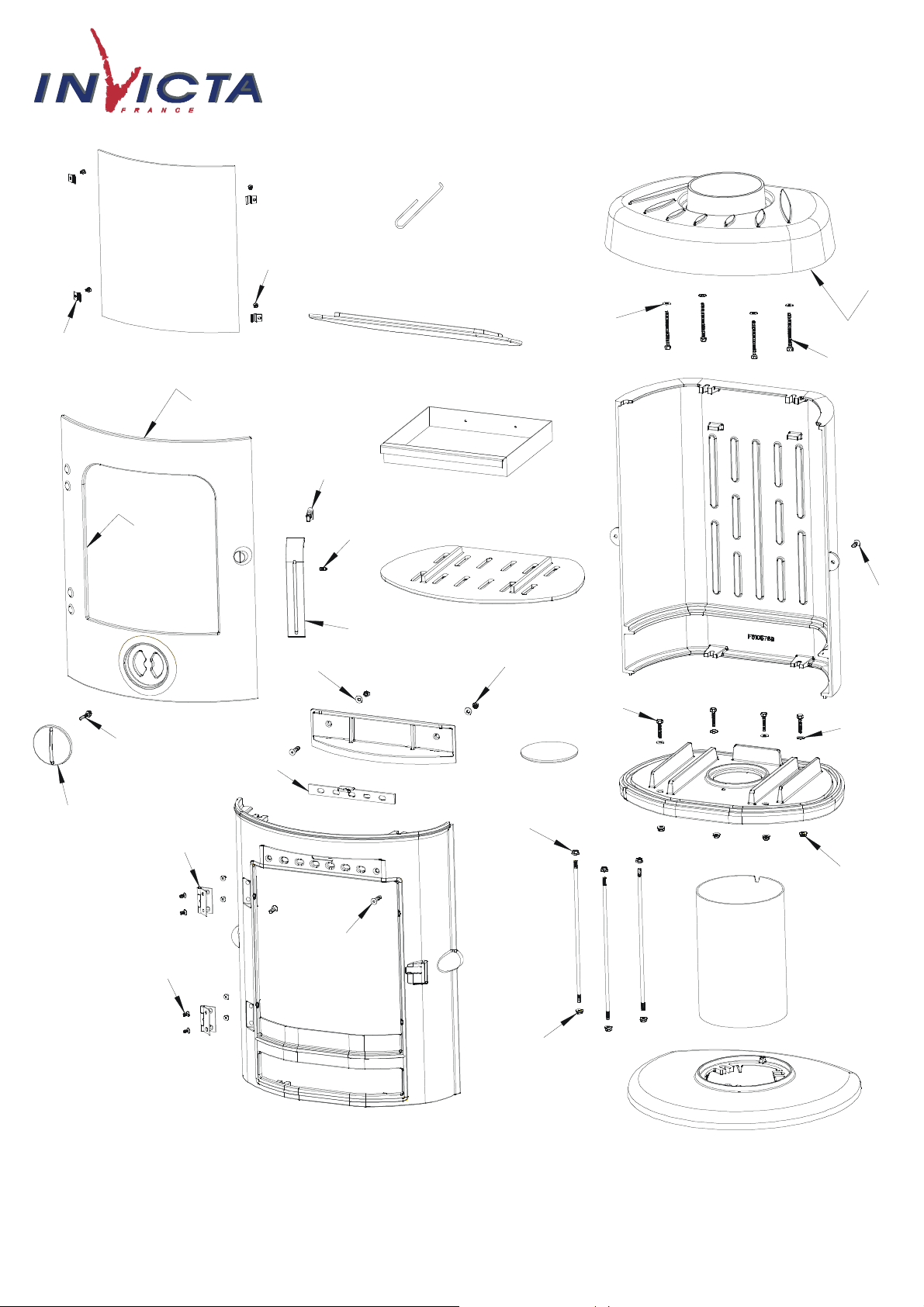

Repère Nbr Désignation Référence
1 1 Pied F610425B
2 1 Pietement AT610240A
3 1 Socle F610426B
4 3 Tirant AS610178A
5 10 Ecrou a embase de 6 AV7220060
6 1 Derrière de poêle F610576B
7 1 Devant de poêle F610427U
8 2 Vis tête fraisée de 6x20 AV8636200
9 10 Rondelle de 6 AV4100060
10 5 Vis tête hexagonale de 6x30 AV8406300
11 1 Dessus F610429U
12 4 Vis tête hexagonale de 6x70 AV8406700
Référence : 613844
13 1 Tampon F610579B
14 1 Registre de réglage d’air AT610168A
15 1 Guide d’air F610248B
16 2 Ecrou de 6 AV7100060
17 2 Charnière de porte AS610120B
18 8 Vis tête fraisée de 5x10 AV8635100
19 1 Porte F610428U
20 1 Registre de réglage d’air F610752U
21 1 Mentonnet AS95121C
22 1 Poignée de porte F610249U
23 1 Vis sans tête de 6x8 AV8706080
24 1 Joint de porte Ø8, longueur 1,86 m AI303008
25 1 Joint de vitre de 7x3, longueur 1,266 m AI010080
26 1 Grille foyère F610246B
27 1 Tiroir cendrier AT610166A
28 1 Déflecteur F610247B
29 1 Joint de dessus de 7x3, longueur 1,232 m AI010080
30 1 Vitre AX766139A
31 4 Attache de vitre AS700180A
32 4 Vis de fixation de la vitre AV8644067
33 1 Main froide AS800255
34 2 Vis tête fraisée de 6x30 AV8636300
LC le 19/09/2012 Page 5 sur 6
Page 6
Poêle TAKEO
Référence : 613844
TRES IMPORTANT
En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR PÔÊLES A
BOIS » fournie avec l’appareil.
CONSEILS D’INSTALLATION
La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un
manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
CONSEILS D’UTILISATION
Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d’un minimum de 2 ans de coupe (Hêtre,
Charme, 5 ans pour le Chêne – le sapin et les résineux sont interdit).
Le tiroir cendrier doit toujours rester dans l’appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser le gant anti-chaleur Il peut
être nécessaire d’arrêter l’extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l’ouverture de la
porte.
• Vérification avant mise en service.
Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer la pièce pour limiter ce
désagrément ou effectuer, avant l’installation, une première chauffe à l’extérieur de la maison.
Allumage : Placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois
fendu finement). Enflammer le papier, fermer la porte de l’appareil et ouvrir entièrement l’arrivée d’air. Lorsque celui-ci est bien
enflammé, vous pouvez charger votre appareil. Il est possible de laisser la porte entre-ouverte pour faciliter cette phase d’allumage, mais en
maintenant toujours l’appareil sous surveillance. Il est recommandé, pendant les premières heures de mise en service, de faire un feu
modéré afin de permettre une dilatation normale de l’ensemble de l’appareil.
Fonctionnement intermittent et continu :
Le fonctionnement ‘’Intermittent’’ nécessite un rechargement toutes les heures avec de petites quantités de bois. Il faut privilégier ce mode
de fonctionnement particulièrement performant et respectueux de l’environnement.
L’appareil peut également assurer un fonctionnement ‘’Continu’’ quand les contraintes de l’intermittence ne peuvent être respectées ou
qu’une puissance réduite est recherchée. Dans ce cas, la pleine puissance peut être obtenue sur une durée de 3 heures, et une allure réduite,
à faible puissance, d’une durée de 10 heures est possible.
Puissance Nominale :
En ‘’Intermittent’’ elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 3 kg, sous forme de x 2 quarts de bûches de bois
refendues, renouvelée toutes les 45 minutes, avec le réglage d’allure ouvert de 2 tours. En ‘’Continu’’ la charge est portée à 10/11 kg en 3
bûches, pour un renouvellement toutes les 2 heures environs.
Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie inadaptée des bûches, de
l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se
traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n’est plus en contact avec la braise), la diminution
progressive de la réserve de braise et le refroidissement du foyer. Ils s’accompagnent d’une chute de puissance et d’une baisse des
performances.
Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par piquage et
déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer , puis refermer la
porte . L’activité reprend immédiatement après la fermeture de porte.
• Combustion lente de 10 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 12 kg constituée de 2 bûches de bois dur non
fendues en privilégiant les grands diamètres (supérieurs à 16 cm) et en fermant complètement le réglage d’allure. Effectuer préalablement
une mise en régime d’allure réduite en fermant le réglage d’allure pour charger ensuite sur un lit de braise à peine rougeoyant.
Le fonctionnement continu en allure lente, surtout pendant les périodes de redoux (tirage défavorable) et avec du bois humide, entraîne une
combustion incomplète qui favorise les dépôts de bistre et de goudron :
• alterner les périodes de ralenti par des retours en fonctionnement à allure normale.
• privilégier une utilisation avec de petites charges.
Organes de réglages :
Utiliser systématiquement le gant anti-chaleur fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très chauds.
Registre de réglage d’allure : Situé en façade du cendrier, ce registre est utilisé pour moduler l’allure de l’appareil entre « allure
normale »’ et la « combustion lente ».
Registre d’allumage : L’action sur le registre de réglage d’allure, au delà de la position ‘’allure normale’’ permet d’obtenir un
supplément d’air pour l’allumage. Cette position est réservée aux opérations d’allumage et de reprise et ne doit pas être maintenue plus de
30 minutes sous peine de dommages sur l’appareil et son environnement. L’appareil doit rester sous surveillance pendant toute la durée
d’utilisation de cette position.
Registre d’air secondaire : Ce registre doit rester ouvert au maximum pour obtenir un fonctionnement performant et une combustion
propre. L’action de fermeture de ce registre n’est justifiée que si les tirages sont plus élevés que ceux qui sont recommandés (voir ci
avant). Dans ce cas, ce registre peut être partiellement refermé pour obtenir un fonctionnement satisfaisant. Une fois cette adaptation
effectuée, ne plus agir sur ce registre d’air secondaire, et utiliser exclusivement le registre de réglage d’allure pour faire varier la puissance
de l’appareil.
LC le 19/09/2012 Page 6 sur 6
