Page 1
Poêle à bois SEDAN 15
Poêle à bois
référence 6172 44
SEDAN
15
Référence 6172 44
LC le 14/01/2009 Page 1 sur 5
Page 2
AD617244
7
7
0
766
Poêle à bois SEDAN 15
Notice particulière d’utilisation et d’installation
Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil

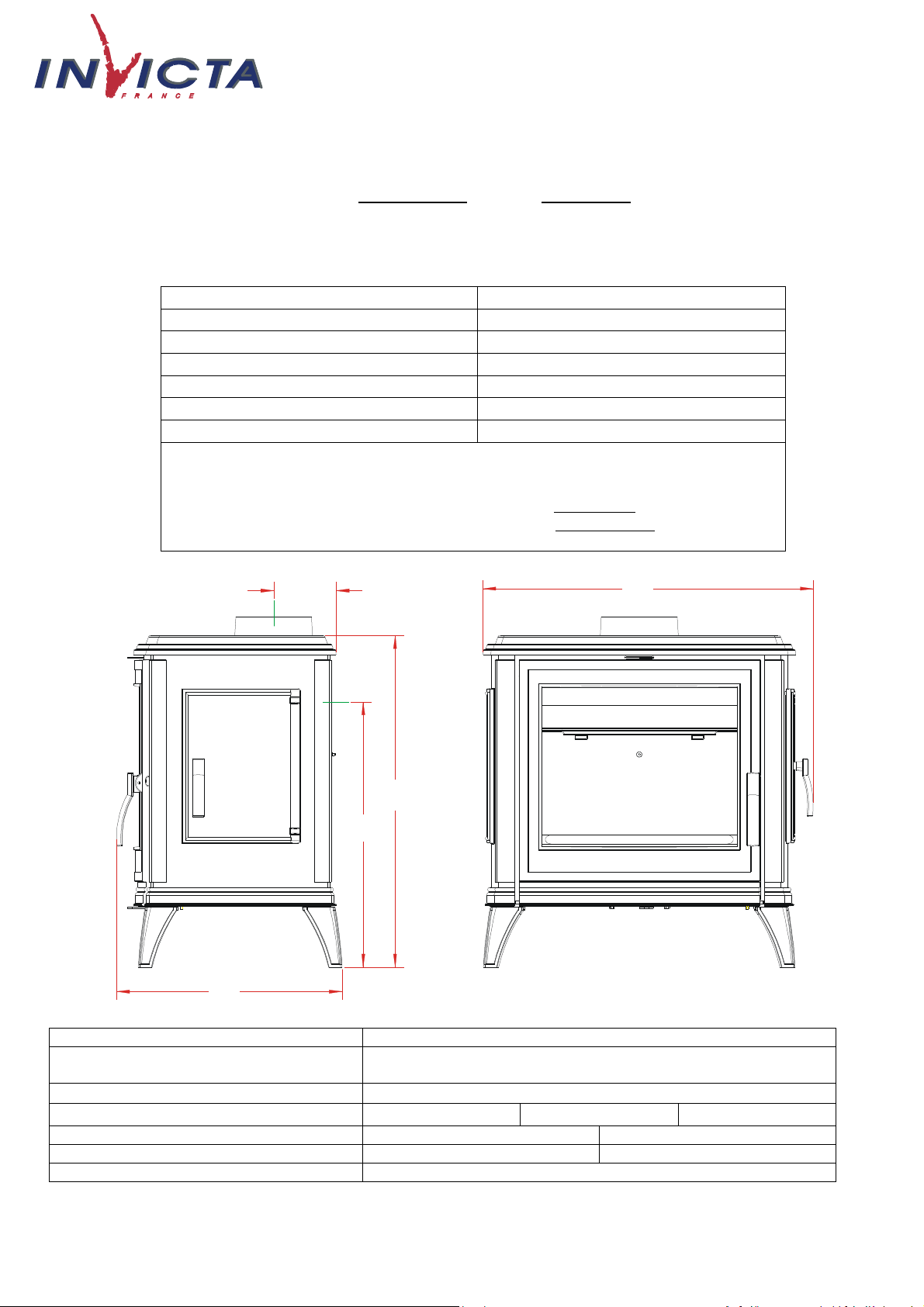

Caractéristiques suivant EN 13240 :
Raccordement au conduit de fumée par la buse
située sur le dessus de l’appareil
largeur utile pour le chargement des bûches 55 cm - Chargement façade et sur le côté droit
Puissance nominale 12 kW
Rendement 75 %
Taux de CO% 0.29 %
T° fumées 329 °C
Mode de fonctionnement Continu et Intermittent
Combustible recommandé Bois / bûches de 50 cm
Débit massique des fumées 13 g/s
L’appareil ne doit pas être posé directement sur un sol en matériaux combustible ou se dégradant
sous l’effet de la chaleur. Si le cas se présente, placer l’appareil sur une sole carrelée ou une
plaque métallique réfléchissante pour protéger le sol contre le risque de températures élevées.
Distance minimale à respecter par rapport aux matériaux combustibles adjacents : 60 cm
Distance minimale à respecter par rapport aux matériaux incombustibles adjacents : 15 cm
145
616
523
Masse de l’appareil 164.5 kg
diamètre 180 mm
Encombrement h 770 mm lg 766 mm prof 523 mm
Dimensions de la porte h 572 mm lg 560 mm
Vision du feu h 382 mm lg 464 mm
Plaque signalétique rivetée à l’arrière du cendrier
référence 6172 44
LC le 14/01/2009 Page 2 sur 5
Page 3

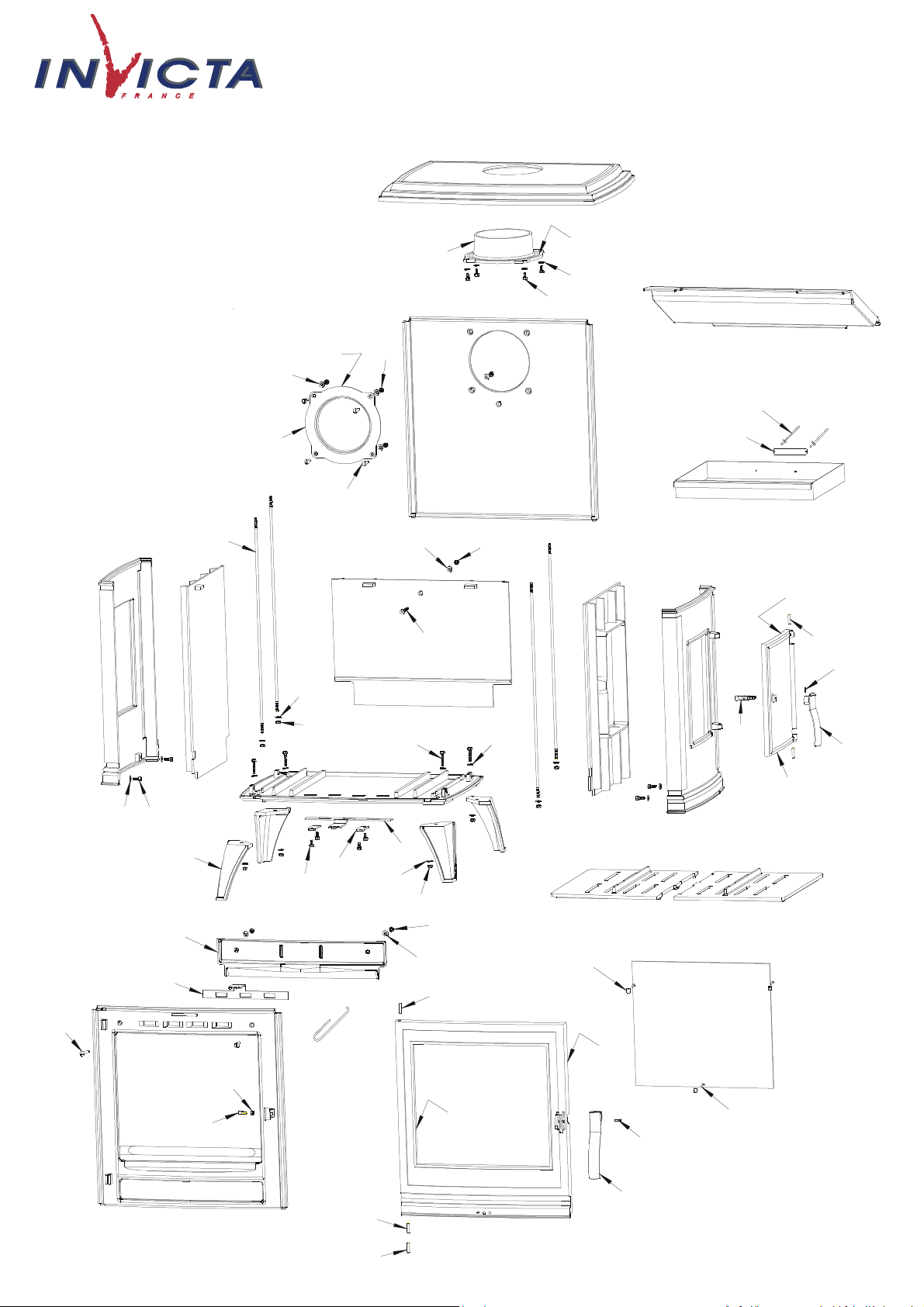

522726
25
24
23
22
21
18
20
19
18
17516
15
14
13
12
11
10
51
39
38
40
28
29
30
31
32
33
343536
27
37
41
42
43
44
45
46
47
48
26
49
50
Poêle à bois SEDAN 15
4
8
4
référence 6172 44
4
4
9
4
1
8
2
7
3
6
5
5
4
5
4
LC le 14/01/2009 Page 3 sur 5
Page 4
Repère Nbr
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
4 Pied FB 610220
1 Socle FB 610510
4 Vis à tête hexagonale de 6x35 AV 8406350
23 Rondelle de 6 AV 4100060
11 Ecrou de 6 AV 7100060
1 Registre d’air primaire AT 610113A
2 Bride de registre AT 610112A
8 Vis à tête hexagonale de 6x12 AV 8406120
1 Côté gauche FB 610522
4 Vis à tête hexagonale de 6x16 AV 8406160
1 Paroie gauche FB 610523
4 Tirants AS 610157A
4 Ecrou de 6 autofreiné AV 7040060
1 Paroie arriere FB 610517
4 Vis à tête fraisée fendue de 6x25 AV 8606250
1 Tampon FB 610130
1 Fond FB 610514
2 Joint thermocorde Ø5 de 0.635 mètres AI 303005
1 Dessus FB 610515
1 Buse Ø180mm FB610131
1 Paroie droite FB 610516
1 Côté droit FB 610511
1 Porte de chargement FB 610521
1 Poignée de porte de chargement FB 610237
1 Mentonet de fermeture AS 95121B
3 Goupille cannelée 5x30 AV 6305300
1 Joint thermocorde Ø8 de 3.602 mètres AI 303008
1 Façade FB 610513
1 Guide d’air FB 610520
1 Registre d’air secondaire AT 610111A
1 Ecrou bas Ø6 AV 7130060
1 Axe excentrique AS 700253B
2 Vis tête fraisée hexagonale creuse de 6x40 AV 8636400
1 Porte FB 610512
1 Poignée de porte FB 610376
1 Goupille cannelée de 6x20 AV 6306200
1 Joint thermocorde plat de 1.676 mètres KAI 010080
1 Vitre AX 606172A
3 Attaches de vitre AS 700262
3 Vis à tête cylindrique pozy de 4x6 AV 8644062
1 Demi grille gauche FB 610524
1 Demi grille droite FB 610518
1 Tiroir cendrier AT 610118A
1 Plaque signalétique PS 617244
2 Rivets de 3x8 AV 5203080
1 Déflecteur FB 60750107
1 Vis sans tête de 6x8 AV 8706080
1 Main froide AS 800255
1 Goupille lisse de 5x30 AV 6325300
1 Goupille cannelée de 5x40 AV 6305400
4 Rondelle eventail de 6 AV 4150060
1 Vis tête fraisée hexagonale creuse de 6x50 AV 8636500
Poêle à bois SEDAN 15
Désignation Référence
référence 6172 44
LC le 14/01/2009 Page 4 sur 5
Page 5
Poêle à bois SEDAN 15
référence 6172 44
Conseils d’utilisation :
• Précaution au moment de la mise en service.
Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer la pièce pour limiter
ce désagrément ou effectuer , avant l’installation, une première chauffe à l’extérieur de la maison .
Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du
bois fendu finement). Enflammer le papier, fermer la porte du foyer et ouvrir entièrement l’arrivée d’air. Lorsque celui-ci est bien
enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un
feu modéré afin de permettre une dilatation normale de l’ensemble de l’appareil. Pour faciliter l’allumage, nous vous conseillons
de conserver un lit de cendres sur la grille qui par la même occasion, seront préservées (sans trop obstruer les trous de passage
d’air).
Fonctionnement intermittent et continu :
Le fonctionnement ‘’Intermittent’’ nécessite un rechargement toutes les heures avec de petites quantités de bois. Il faut privilégier
ce mode de fonctionnement particulièrement performant et respectueux de l’environnement.
L’appareil peut également assurer un fonctionnement ‘’Continu’’ quand les contraintes de l’intermittence ne peuvent être
respectées ou qu’une puissance réduite est recherchée. Dans ce cas, la pleine puissance peut être obtenue sur une durée de 3
heures, et une allure réduite, à faible puissance, d’une durée de 10 heures est possible.
Puissance Nominale : en ‘’Intermittent’’ elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 5 kg, sous
forme de 2 demi bûches de bois dur refendues, renouvelée toutes les 60 minutes ,avec le réglage d’allure en position
‘’allure normale’’ ( ouverture à 50 % ) . En ‘’Continu’’ la charge est portée à 15 kg en 3 bûches, pour un
renouvellement toutes les 3 heures.
Combustion lente de 10 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 15 kg constituée de 2
bûches de bois dur non fendues en privilégiant les grands diamètres (supérieurs à 16 cm) et en fermant complètement le
réglage d’allure. Effectuer préalablement une mise en régime d’allure réduite en fermant le réglage d’allure pour charger
ensuite sur un lit de braise à peine rougeoyant.
• Organes de réglages :
Utiliser systématiquement la ‘’main froide’’ fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très
chauds.
Registre de réglage d’allure ( situé en bas de la façade ) : ce registre est utilisé pour moduler l’allure de l’appareil entre
‘’ allure normale ‘’ et la ‘’combustion lente’’ . Une fois l’appareil allumé , ne pas aller au delà de la position ‘’allure
normale’’ correspondant à une ouverture de 50% .
Registre d’allumage : L’action sur le registre de réglage d’allure , au delà de la position ‘’allure normale’’ permet d’obtenir
un supplément d’air pour l’allumage. Cette position est réservée aux opérations d’allumage et de reprise et ne doit pas être
maintenue plus de 30 minutes sous peine de dommages sur l’appareil et son environnement. L’appareil doit rester sous
surveillance pendant toute la durée d’utilisation de cette position.
Registre d’air secondaire (situé en haut de la façade) : Ce registre doit rester ouvert pour obtenir un fonctionnement
performant et une combustion propre. L’action de fermeture de ce registre n’est justifiée que si les tirages sont plus élevés
que ceux qui sont recommandés (voir ci avant). Dans ce cas, ce registre peut être partiellement refermé pour obtenir un
fonctionnement satisfaisant. Une fois cette adaptation effectuée, ne plus agir sur ce registre d’air secondaire, et utiliser
exclusivement le registre de réglage d’allure pour faire varier la puissance de l’appareil .
LC le 14/01/2009 Page 5 sur 5
