Poêle à bois
SAMARA
Référence 614844
Poêle SAMARA Référence : 614844
LC le 01/07/2011 Page 1 sur 5
Page 2
Puissance nominale
8 kW
Rendement
75 %
Taux de CO%
0.3 %
T° fumées
261°C
Mode de fonctionnement
Continu et Intermittent
Combustible recommandé
Bois / bûches de 25 cm
Débit massique des fumées
7.3 g/s
Protection du sol : placer l’appareil sur une dalle en béton de largeur 100 cm , longueur 100 cm
, épaisseur 45mm recouverte d’une face réfléchissante côté appareil ( plaque métallique type
inox, ou face céramisée brillante), l’appareil étant placé au centre de cette dalle.
Distance minimale à respecter par rapport aux matériaux combustibles adjacents : 80 cm
Distance minimale à respecter par rapport aux matériaux incombustibles adjacents : 15 cm
Masse de l’appareil
103 kg
Raccordement au conduit de fumée par la buse
située sur le fond ou le dessus de l’appareil
diamètre 150 mm
largeur utile pour le chargement des bûches
50 cm - Chargement en façade

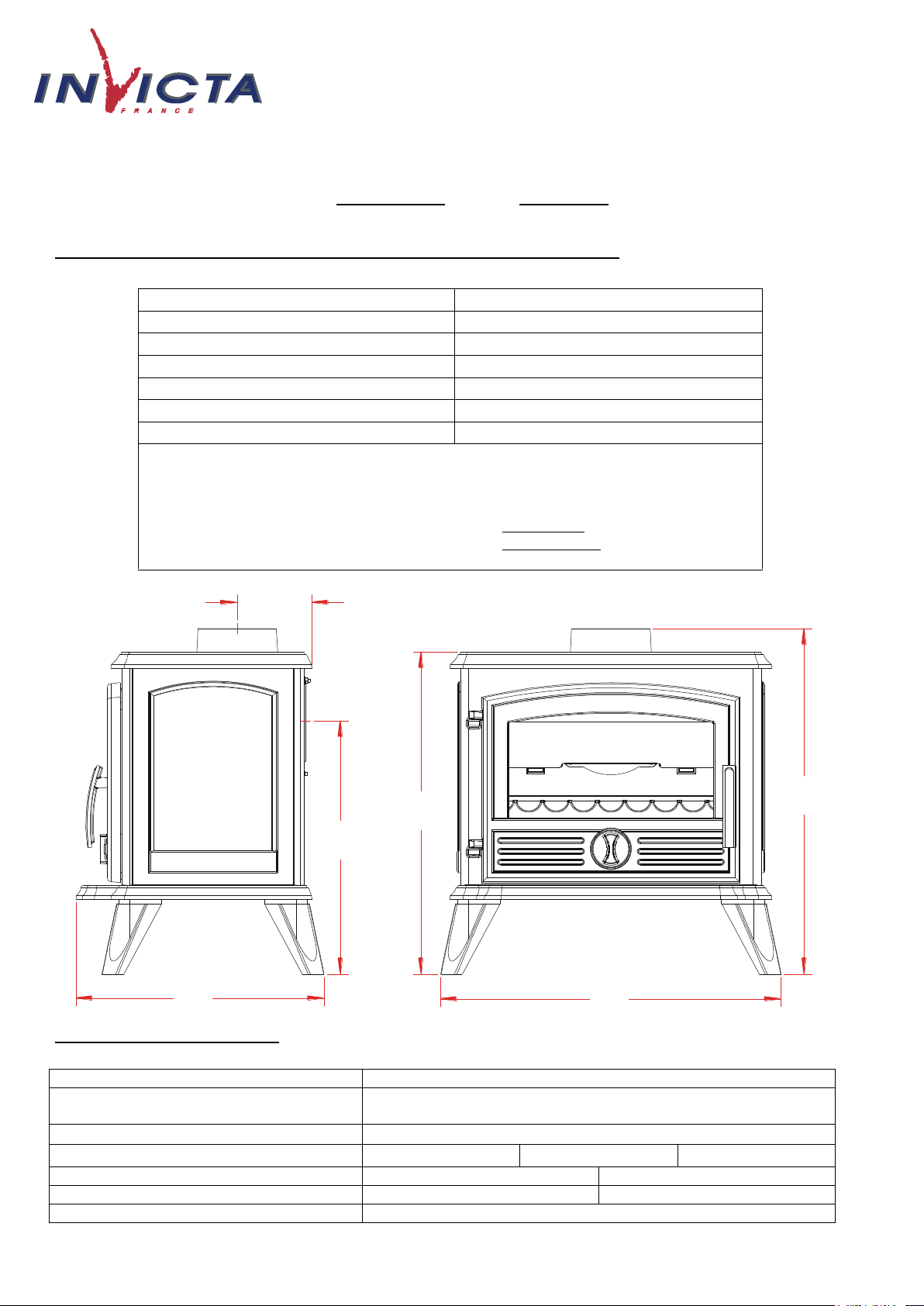

Encombrement
h 644 mm
lg 634 mm
prof 462 mm
Dimensions de la porte
h 372 mm
lg 504 mm
Dimensions de la vitre
h 208 mm
lg 397 mm
Plaque signalétique
rivetée à l’arrière du cendrier
644
600
634
462
139
472
Poêle SAMARA Référence : 614844
Notice particulière d’utilisation et d’installation
Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil
Caractéristiques et performances en fonctionnement intermittent, suivant EN 13240 :
Caractéristiques de construction :
LC le 01/07/2011 Page 2 sur 5
Page 3
13
15
11
36
35
34
10
30
23
28
27
26
25
24
33
31
32
2
6
7
9
12
4
3
38
17
16
29
21
10
9
4
18
5
1
37
14
22
4
4
19
20
18
8
3
5
4
39
Poêle SAMARA Référence : 614844
LC le 01/07/2011 Page 3 sur 5
Page 4

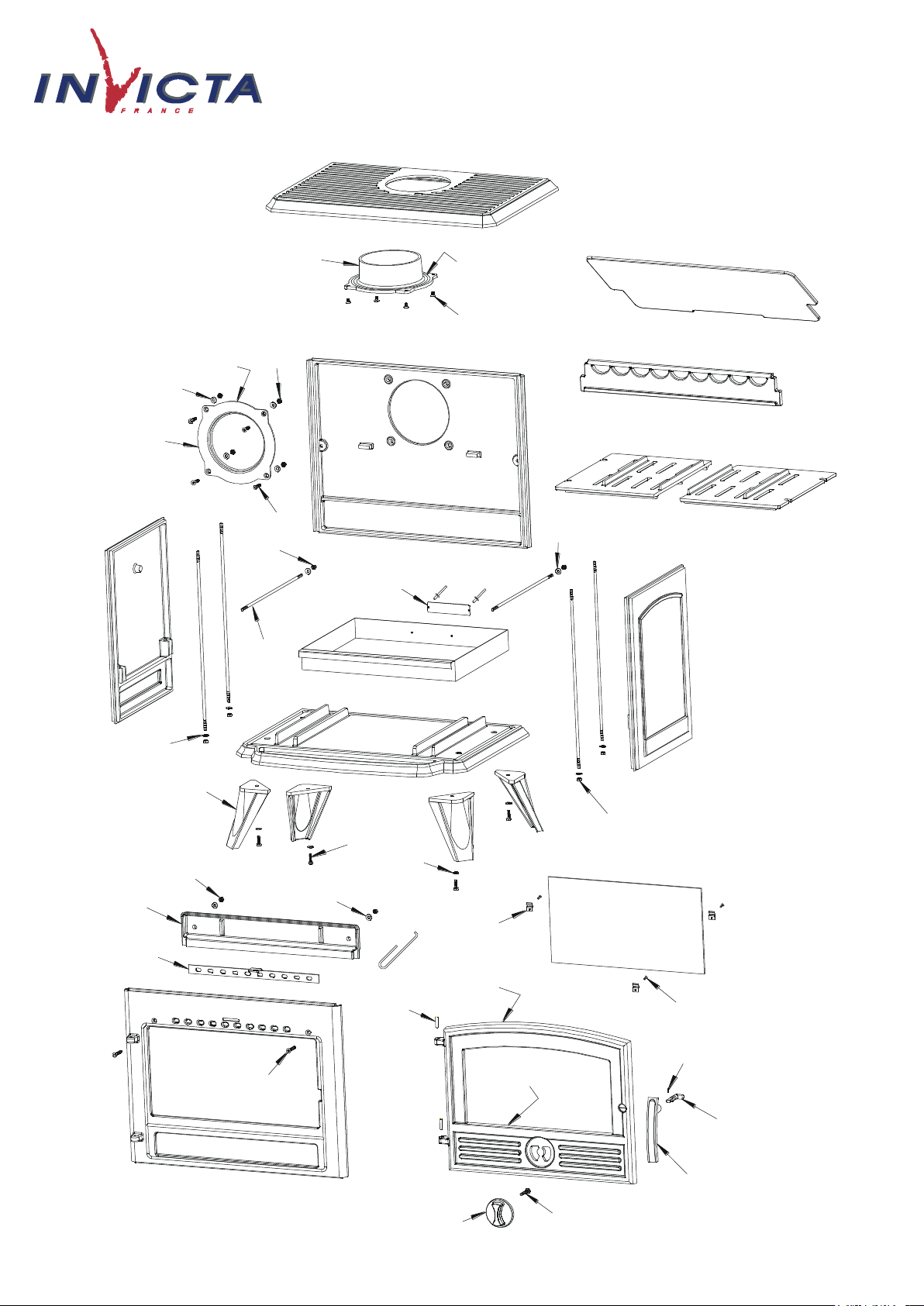

Repère
Nbr
Désignation
Référence
1
4
Vis à tête fraisée hexagonale creuse de 6x20
AV 8636200
2
1
Socle
FB 610175
3
6
Ecrou de 6 autofreiné
AV 7040060
4
16
Rondelle de 6
AV 4100060
5
6
Ecrou de 6
AV 7100060
6
4
Pied
FB 610188
7
4
Vis à tête hexagonale de 6x20
AV 8406200
8
4
Vis à tête fraisée fendue de 6x10
AV 8606100
9
2
Côté
FB 610178
10
2
Demi grille
FB 610181
11
1
Déflecteur
FB 610183
12
4
Tirants
AS 610103A
13
1
Main froide
AS 800255
14
1
Vis tête hexagonale de 6x30
AV 8406300
15
1
Vis sans tête hexagonale creuse de 6x8
AV 8706080
16
1
Tampon
FB 610228
17
1
Fond
FB 610177
18
2
Joint thermocorde Ø5 de 0.57 mètres
AI 303005
19
1
Dessus
FB 610179
20
1
Buse Ø150mm
FB610271
21
1
Mentonet de fermeture
AS 95121C
22
2
Goupille cannelée 5x30
AV 6305300
23
1
Joint thermocorde Ø8 de 2,017 mètres
AI 303008
24
1
Façade
FB 610176
25
1
Guide d’air
FB 610182
26
1
Registre d’air secondaire
AT 610184A
27
2
Vis à tête fraisée hexagonale creuse de 6x30
AV 8636300
28
1
Porte
FB 610189
29
1
Poignée de porte
FB 610185
30
1
Joint de vitre de7x3 de 1.223 mètres
KAI 010080
31
1
Vitre
AX 601484A
32
3
Attaches de vitre
AS 700180A
33
3
Vis à tête cylindrique pozy de 4x6
AV 8644062
34
1
Tiroir cendrier
AT 610104A
35
1
Plaque signalétique
PS 614844
36
2
Rivets de 3x8
AV 5203080
37
1
Registre d’air primaire
FB 610186
38
1
Chenet
FB 610227
39
2
Tirants
AS 610104A
Poêle SAMARA Référence : 614844
LC le 01/07/2011 Page 4 sur 5
Page 5
Poêle SAMARA Référence : 614844
Conseils d’utilisation :
Vérification avant mise en service.
Vérifier que la sole, qui assure l’étanchéité du fond du poêle est convenablement positionnée dans son logement : elle doit assurer
une fermeture parfaitement étanche.
Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer la pièce pour limiter ce
désagrément ou effectuer, avant l’installation, une première chauffe à l’extérieur de la maison.
Allumage : Placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois
fendu finement). Enflammer le papier, fermer la porte du foyer et ouvrir entièrement l’arrivée d’air (« Position allumage »). Lorsque
celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de
faire un feu modéré afin de permettre une dilatation normale de l’ensemble de l’appareil. Pour faciliter l’allumage, nous vous
conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront préservées (sans trop obstruer les trous de
passage d’air).
Fonctionnement intermittent et continu :
Le fonctionnement ‘’Intermittent’’ nécessite un rechargement toutes les ¾ d’heures avec de petites quantités de bois. Il faut privilégier
ce mode de fonctionnement particulièrement performant et respectueux de l’environnement.
L’appareil peut également assurer un fonctionnement ‘’Continu’’ quand les contraintes de l’intermittence ne peuvent être respectées ou
qu’une puissance réduite est recherchée. Dans ce cas, la pleine puissance peut être obtenue sur une durée de 3 heures, et une allure
réduite, à faible puissance, d’une durée de 10 heures est possible.
Puissance Nominale : en ‘’Intermittent’’ elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 2 kg, sous forme
de 2 quarts de bûches de bois dur, renouvelée toutes les 45 minutes, avec le réglage d’allure ouvert à la position ‘’allure
normale’’. En ‘’Continu’’ la charge est portée à 4.5 kg en 2 bûches de bois dur non fendues, pour un renouvellement toutes les
2 heures.
Combustion lente de 10 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 4.5 kg constituée de 1 à 2 bûches
de bois dur non fendues en privilégiant les grands diamètres et en fermant complètement le réglage d’allure (« Position allure
réduite »). Effectuer préalablement une mise en régime d’allure réduite en fermant le réglage d’allure pour charger ensuite sur
un lit de braise à peine rougeoyant.
Organes de réglages :
Utiliser systématiquement la ‘’main froide’’ fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très
chauds.
Registre de réglage d’allure : ce registre, situé au bas de l’appareil, est utilisé pour moduler l’allure de l’appareil entre ‘’allure
normale‘’, ‘’combustion lente’’ et allumage,. Les positions de réglages sont détallées ci-dessous.
o Position « allure normale » : Après avoir fermé le registre (rotation du registre dans le sens horaire jusqu’à la butée), effectuer
1 tour dans le sens antihoraire.
o Position « allure réduite » : Fermer le registre (rotation du registre dans le sens horaire jusqu’à la butée).
o Position « allumage » : Ouvrir le registre dans le sens antihoraire au delà de la position allure normale (supérieur à 1 tour). Le
nombre de tours dépend de l’allumage désiré.
Registre d’allumage : L’action sur le registre de réglage d’allure, au delà de la position « allure normale » permet d’obtenir un
supplément d’air pour l’allumage. Cette position est réservée aux opérations d’allumage et de reprise et ne doit pas être maintenue
plus de 30 minutes sous peine de dommages sur l’appareil et son environnement. L’appareil doit rester sous surveillance pendant
toute la durée d’utilisation de cette position.
Registre d’air secondaire : Ce registre, situé au dessus de l’appareil, doit rester ouvert au 2/3 pour obtenir un fonctionnement
performant et une combustion propre. L’action de réglage de ce registre n’est justifiée que si les tirages sont plus ou moins élevés
que ceux qui sont recommandés (voir ci avant). Dans ce cas, ce registre peut être réglé pour obtenir un fonctionnement
satisfaisant. Une fois cette adaptation effectuée, ne plus agir sur ce registre d’air secondaire, et utiliser exclusivement le registre de
réglage d’allure pour faire varier la puissance de l’appareil.
LC le 01/07/2011 Page 5 sur 5
