Page 1
Poêle à bois
PRESTON
Référence 6128 04
Poêle PRESTON Référence : 6128 04
LC, le 06/09/2012 Page 1 sur 7
Page 2
Puissance nominale
14 kW
Rendement
75 %
Taux de CO%
0.15 %
Classement Flamme verte
Concentration de poussières rejetées à
13% d’O2
44 mg/Nm
3
T° fumées
404 °C
Mode de fonctionnement
Continu et Intermittent
Combustible recommandé
Bois / bûches de 50 cm
(longueur maximale possible : 80 cm)
Débit massique des fumées
9.2 g/s
Protection du sol : voir page 3/6.
Distance minimale à respecter par rapport aux matériaux combustibles adjacents : 60 cm
Si les parois avoisinantes sont en matériaux incombustible et ne se dégradent pas sous l’action de la chaleur
(la température du mur pouvant atteindre 200 °C), ces dimensions peuvent être réduites à 15 cm.
Masse de l’appareil
179 kg
Raccordement au conduit de fumée par la buse
située sur le dessus de l’appareil
Diamètre : 180 mm
Encombrement
h 636 mm
lg 910 mm
prof 468 mm
Dimensions de la porte
h 550 mm
lg 900 mm
Vision du feu
h 356 mm
lg 763 mm
Plaque signalétique
rivetée à l’arrière du cendrier
610
910468
180
Poêle PRESTON Référence : 6128 04
Notice particulière d’utilisation et d’installation
Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil
Caractéristiques et performances en fonctionnement intermittent, suivant EN 13240 :
Caractéristiques de construction :
LC, le 06/09/2012 Page 2 sur 7
Page 3
600 mm
600 mm
Mur arrière
Mur latéral
VUE DE DESSUS DE L’INSTALLATION DU POELE
600 mm
Mur arrière
Support en matériaux
incombustible, ne se dégradant
pas sous l’action de la chaleur et
capable de supporter la charge
de l’appareil
600 mm
minimum
Poêle PRESTON Référence : 6128 04
INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL.
Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au dessus de la température ambiante), il est
nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.
Si les parois avoisinantes sont en matériaux incombustible et ne se dégradent pas sous l’action de la chaleur (la température du
mur pouvant atteindre 200 °C), ces dimensions peuvent être réduites à 150 mm.
LC, le 06/09/2012 Page 3 sur 7
Page 4

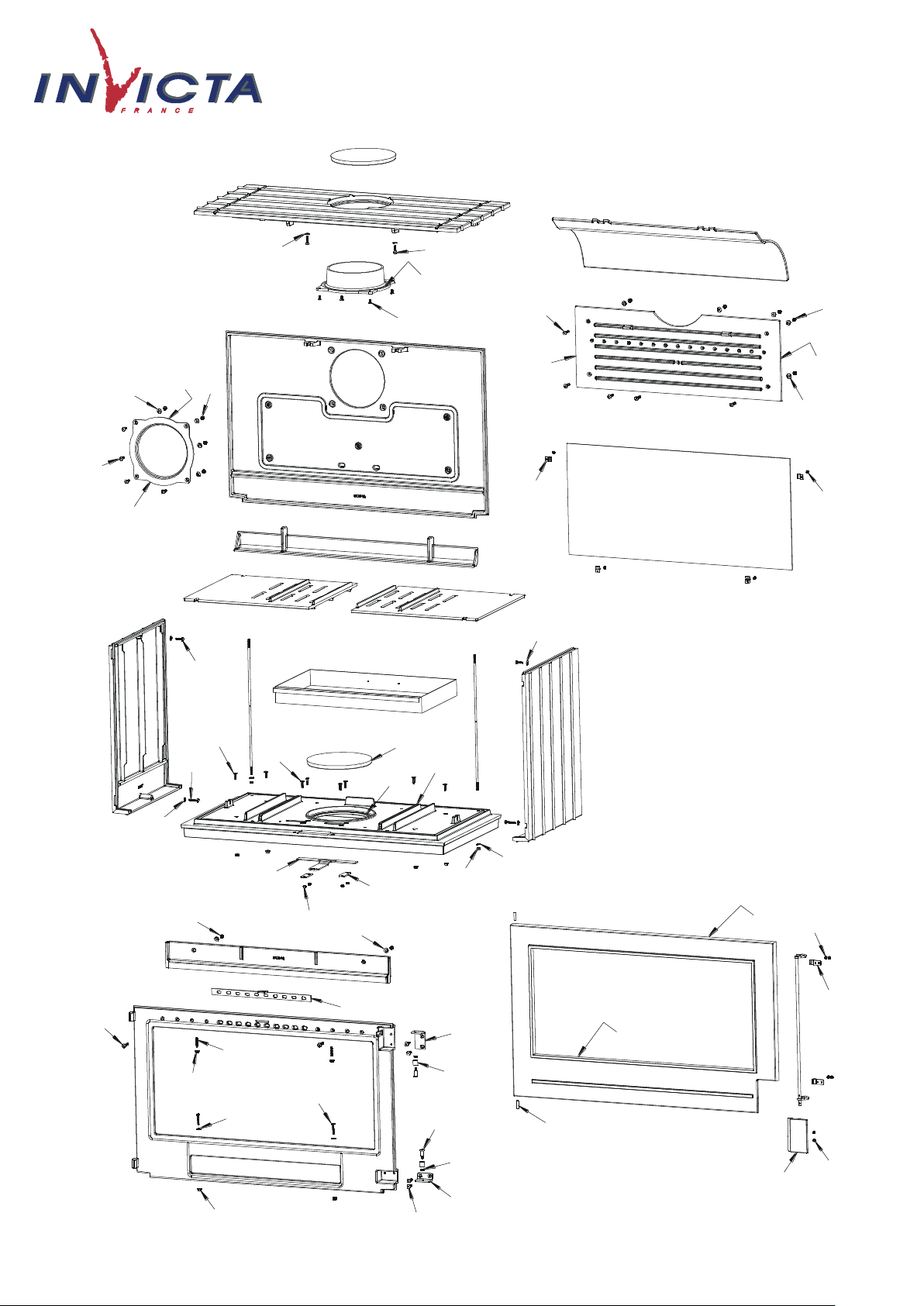

31
30
32
36
35
41
37
40
38
39
44
43
6
7
45
6
2
3
27
48
47
51
46
50
23
49
2
33
34
11
11
17
12
1
6
9
7
8
18
25
22
23
15
21
29
14
26
28
4
5
16
19
20
13
24
27
6
6
6
5
42
10
11
12
19
10
6
25
46
6
Poêle PRESTON Référence : 6128 04
LC, le 06/09/2012 Page 4 sur 7
Page 5
Repère
Nbr
Désignation
Référence
1
2
Joint thermocorde Ø5 de 0.334 mètres
AI303005
2
4
Ecrou a embase de 6
AV7220060
3
2
Vis sans tête hexagonale creuse de 6x30
AV8706300
4
1
Embase
F610841B
5
9
Ecrou borgne de 6
AV7140060
6
19
Rondelle de 6
AV4100060
7
6
Ecrou de 6
AV7100060
8
2
Bride de Registre
AT610112A
9
1
Registre de réglage d’air primaire
AT610216A
10
2
Joint thermocorde Ø5 de 0.635 mètres
AI303005
11
12
Vis à tête fraisée hexagonale creuse de 6x20
AV8636200
12
2
Tampon
F610132B
13
2
Tirants
AS610150A
14
1
Côté gauche
F610847U
15
1
Côté droit
F610844U
16
1
Tiroir cendrier
AT610101A
17
1
Joint thermocorde Ø5 de 0.585 mètres
AI303005
18
1
Tampon
F610130B
19
2
Demi grille
F610849B
20
1
Chenet
F610852B
21
1
Fond
F610845B
22
1
Dessus
F610846U
23
8
Vis à tête fraisée pozy de 6x12
AV8656120
24
1
Buse Ø180 mm
F610131B
25
4
Vis à tête hexagonale de 6x20
AV8406200
26
1
Déflecteur
F610851B
27
7
Vis à tête fraisée hexagonale creuse de 6x30
AV8636300
28
1
Taque décor
F610850B
29
1
Joint thermocorde Ø8 de 1,838 mètres
AI303008
30
1
Vitre
AX606128A
31
4
Attache de vitre
AS700180A
32
4
Vis à tête cylindrique pozy de 4x6
AV8644067
33
1
Porte
F610843U
34
2
Goupille cannelée Ø6x50
AV6306500
35
1
Joint thermocorde Ø8 de 3,06 mètres
AI303008
36
1
Joint de vitre de7x3 de 2.224 mètres
AI010080
37
1
Axe de fermeture
AS610159A
38
4
Vis à tête cylindrique pozy de 4x8
AV8644080
39
2
Bride pour axe de fermeture
AT610172A
40
1
Poignée de porte
F610854T
41
2
Vis à tête bombée hexagonale creuse de 4x16
AV8684160
42
2
Ecrou de 6 autofreiné
AV7040060
43
1
Guide d’air
F610848B
44
1
Registre de réglage d’air secondaire
AT610184A
45
1
Façade
F610842U
46
4
Vis à tête hexagonale de 6x30
AV8406300
47
1
Equerre d’excentrique haute
AT610174A
48
2
Bague d’excentrique
AS610306A
49
2
Axe excentrique
AS610307A
50
2
Ecrou bas de 6
AV7130060
51
1
Equerre d’excentrique basse
AT610146A
Poêle PRESTON Référence : 6128 04
LC, le 06/09/2012 Page 5 sur 7
Page 6
Poêle PRESTON Référence : 6128 04
TRES IMPORTANT
En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR POÊLES A
BOIS » fournie avec l’appareil.
CONSEILS D’INSTALLATION
La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un
manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
CONSEILS D’UTILISATION
Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d’un minimum de 2 ans de coupe (Hêtre,
Charme, 5 ans pour le Chêne – le sapin et les résineux sont interdit).
Le tiroir cendrier doit toujours rester dans l’appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser le gant anti-chaleur Il peut
être nécessaire d’arrêter l’extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors d e l’ouverture de la
porte.
Vérification avant mise en service.
Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer la pièce pour limiter ce
désagrément ou effectuer, avant l’installation, une première chauffe à l’extérieur de la maison.
Allumage : Placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois
fendu finement). Enflammer le papier, fermer la porte de l’appareil et ouvrir entièrement l’arrivée d’air. Lorsque celui-ci est bien
enflammé, vous pouvez charger votre appareil. Il est possible de laisser la porte entre-ouverte pour faciliter cette phase d’allumage, mais en
maintenant toujours l’appareil sous surveillance. Il est recommandé, pendant les premières heures de mise en service, de faire un feu
modéré afin de permettre une dilatation normale de l’ensemble de l’appareil.
Fonctionnement intermittent et continu :
Le fonctionnement ‘’Intermittent’’ nécessite un rechargement toutes les ¾ d’heures avec de petites quantités de bois. Il faut privilégier ce
mode de fonctionnement particulièrement performant et respectueux de l’environnement.
L’appareil peut également assurer un fonctionnement ‘’Continu’’ quand les contraintes de l’intermittence ne peuvent être respectées ou
qu’une puissance réduite est recherchée. Dans ce cas, la pleine puissance peut être obtenue sur une durée de 3 heures, et une allure réduite,
à faible puissance, d’une durée de 10 heures est possible.
Puissance Nominale : en ‘’Intermittent’’ elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de à 3 kg, sous forme de 2
bûches de bois dur non refendues, renouvelée toutes les 45 minutes, avec le réglage d’allure en position « allure normale » (entre-
ouvert). En « Continu » la charge est portée à 12 kg en 2 ou 3 demies bûches, pour un renouvellement toutes les 3 heures.
Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie inadaptée des bûches, de
l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se
traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n’est plus en contact avec la braise), la diminution
progressive de la réserve de braise et le refroidissement du foyer. Ils s’accompagnent d’une chute de puissance et d’une baisse des
performances.
Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par piquage et
déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer , puis refermer la
porte. L’activité reprend immédiatement après la fermeture de porte.
Combustion lente de 10 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 9 à 10 kg constituée de 1 à 2 bûches de bois
dur non fendues en privilégiant les grands diamètres (supérieurs à 16 cm) et en fermant complètement le réglage d’allure. Effectuer
préalablement une mise en régime d’allure réduite en fermant le réglage d’allure pour charger ensuite sur un lit de braise à peine
rougeoyant.
Organes de réglages :
Utiliser systématiquement le gant anti-chaleur fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très chauds.
Registre de réglage d’allure : Situé en façade du cendrier, ce registre est utilisé pour moduler l’allure de l’appareil entre « allure
normale » et la « combustion lente ».
Registre d’allumage : L’action sur le registre de réglage d’allure, au-delà de la position « allure normale » permet d’obtenir un
supplément d’air pour l’allumage. Cette position est réservée aux opérations d’allumage et de reprise et ne doit pas être maintenue
plus de 30 minutes sous peine de dommages sur l’appareil et son environnement. L’appareil doit rester sous surveillance pendant
toute la durée d’utilisation de cette position.
Registre d’air secondaire : Ce registre doit rester ouvert au maximum pour obtenir un fonctionnement performant et une
combustion propre. L’action de fermeture de ce registre n’est justifiée que si les tirages sont plus élevés que ceux qui sont
recommandés (voir ci avant). Dans ce cas, ce registre peut être partiellement refermé pour obtenir un fonctionnement satisfaisant.
LC, le 06/09/2012 Page 6 sur 7
Une fois cette adaptation effectuée, ne plus agir sur ce registre d’air secondaire, et utiliser exclusivement le registre de réglage
d’allure pour faire varier la puissance de l’appareil.
Page 7
Poêle PRESTON Référence : 6128 04
LC, le 06/09/2012 Page 7 sur 7
