Page 1

Poêle à bois PHAROS

référence 6150 44

Poêle à bois

PHAROS

Référence 6150 44

LC le 26/05/2009 Page 1 sur 8

Page 2

215

531.5

AD615044

Poêle à bois PHAROS

Notice particulière d’utilisation et d’installation

Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil

Caractéristiques et performances en fonctionnement intermittent suivant EN 13240 :

Puissance nominale 12 kW Rendement 76 % Taux de CO% 0.280 % T° fumées 274 °C Mode de fonctionnement Continu et Intermittent Combustible recommandé Bois (charme) / bûches de 33 cm Débit massique des fumées 10 g/s

L’appareil ne doit pas être posé directement sur un sol en matériaux combustible ou se dégradant

sous l’effet de la chaleur. Si le cas se présente, placer l’appareil sur une sole carrelée ou une

plaque métallique réfléchissante pour protéger le sol contre le risque de températures élevées.

Distance minimale à respecter par rapport aux matériaux combustibles adjacents :

Arrière 80 cm / Latérale 60 cm

Distance minimale à respecter par rapport aux matériaux incombustibles adjacents : 15 cm

référence 6150 44

LC le 26/05/2009 Page 2 sur 8

Masse de l’appareil 167.5 kg

Raccordement au conduit de fumée par la buse

située sur le dessus de l’appareil

Longueur maximale des bûches

Encombrement h 1240.5 mm lg 530 mm prof 530 mm

Dimensions de la porte h 850 mm lg 530 mm

Vision du feu h 468 mm lg 390 mm

Plaque signalétique rivetée à l’arrière du cendrier

Ø530

Diamètre : ext.180 mm / int. 150 mm

40 cm

(possibilité de chargement vertical en buche de 50 cm)

Page 3

Poêle à bois PHAROS

référence 6150 44

LC le 26/05/2009 Page 3 sur 8

Page 4

KAV

KAI

Poêle à bois PHAROS

Repère Nbr Désignation Référence

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69

1 Dessus 3 Tirant 1 Buse rotative 1 Appui de buse 4 Vis tête fraisé empreinte cruciforme 6x16 1 Déflecteur 1 Joint thermocorde Ø5, longueur 0.614 mètre 1 Joint thermocorde Ø6, longueur 0.604 mètre 1 Coté gauche 1 Coté droit 1 Taque 1 Joint thermocorde Ø12, longueur 1.02 mètre 4 Vis tête bombée empreinte hexa. creuse de 6x35 4 Ecrou borgne Ø6 1 Sole foyère 1 Socle 9 Rondelle de Ø6 large 9 Ecrou Ø6 3 Rondelle de Ø6 1 Grille foyère gauche 1 Grille foyère droite 1 Guide d’air 1 Registre d’arrivée d’air secondaire 3 Tirant piétement 4 Ecrou frein Ø8 4 Rondelle Ø8 1 Tube piétement 1 Tôle d’appui arrivée d’air primaire 1 Vis tête fraisée empreinte hexa creuse de 6x16 INOX 1 Registre d’arrivée d’air primaire 1 Ressort 1 Bouton de préhension 1 Vis de registre 1 Joint thermocorde Ø5, longueur 0.650 mètre 1 Joint thermocorde Ø8, longueur 0.456 mètre 2 Rivet Ø3 x 8 1 Plaque signalétique 1 Tiroir cendrier 6 Attache de vitre 6 Vis tête cylindrique de 4x8 1 Vitre 1 Facade 1 Porte 1 Goupille de fermeture inférieure de 6x30 1 Joint thermocorde Ø12, longueur 2.9 mètres 1 Goupille de fermeture supérieure de 6x30 2 Vis tête fraisée empreinte hexa. creuse de 6x30 1 Joint d’étanchéité, longueur 0.88 mètre 1 Ecrou bas Ø6, réglage de fermeture 1 Entretoise de fermeture 1 Axe excentrique 1 Rondelle ressort de poignée 1 Vis de poignée 1 Poignée 1 Main froide 1 Pied 1 Tôle de roulement 1 Couronne de positionnement 1 Vis poussoir de bridage en rotation 3 Galet de roulement 3 Entretoise de roulement 3 Vis tête basse cyl. Empreinte hexa. creuse de 6x25 4 Vis sans tête de Ø10x30 (axe de rotation roulement) 4 Roulement à billes 5 Vis sans tête de 16x20 5 Ecrou bas de 16 1 Joint thermocorde Ø5, longueur 2.07 mètres 1 Joint thermocorde Ø12 autocollant, longueur 0.826 mètre 1 Joint plat de 7x3, longueur 0.660 mètre

4 Vis tête bombée empreinte hexa. creuse à embase de 6x25 AV 8696250

610627

610172A

610635

610636 8656160 610633

303005 303016

610630 610629

610632 303012

8686350

7140060 610590

610625

4110060

7100060

4100060

610638

610631

610634

610353A 610173A

7010080

4100080

610354A 610351B

8636166

610350B 750125A 750120A

750123A 303005 303008

5203080

615044

610352A

700262

8644080

615044 610628 610626 6306300

3030012

6306300

8636300

302001

7130060 610170A 610154A

4170081

610155A

610637

800255

610639

610355A

610640

8816330

610176A

610177A 8136250 8710300

610175A

8716200 7130160

303005 303112

010080

référence 6150 44

LC le 26/05/2009 Page 4 sur 8

Page 5

Poêle à bois PHAROS

référence 6150 44

Conseils d’utilisation :

• Précaution au moment de la mise en service.

o Vérifier que la sole, qui assure l’étanchéité du fond du poêle est convenablement positionnée

dans son logement (fig. 1 page 6) : elle doit assurer une fermeture parfaitement étanche.

o Mettre en place le déflecteur (voir instructions et schéma page 7) o Vérifier la rotation de la buse pour s’assurer de son bon fonctionnement.

Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer la pièce pour limiter ce désagrément ou effectuer, avant l’installation, une première chauffe à l’extérieur de la maison.

 Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du

bois fendu finement). Enflammer le papier, fermer la porte du foyer et ouvrir entièrement l’arrivée d’air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l’ensemble de l’appareil. Pour faciliter l’allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront préservées (sans trop obstruer les trous de passage d’air).

 Fonctionnement intermittent et continu :

Le fonctionnement ‘’Intermittent’’ nécessite un rechargement tout les ¾ d’heures avec de petites quantités de bois. Il faut privilégier ce mode de fonctionnement particulièrement performant et respectueux de l’environnement. L’appareil peut également assurer un fonctionnement ‘’Continu’’ quand les contraintes de l’intermittence ne peuvent être respectées ou qu’une puissance réduite est recherchée. Dans ce cas, la pleine puissance peut être obtenue sur une durée de 3 heures, et une allure réduite, à faible puissance, d’une durée de 10 heures est possible.

 Puissance Nominale : en ‘’Intermittent’’ elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 3 kg, sous

forme de 2 demies bûches de bois dur (= une bûche fendue), renouvelée toutes les 45 minutes avec le réglage d’allure en position ‘’allure normale’’ (fig. 3 page 6). En ‘’Continu’’ la charge est portée à 11 kg en 3 bûches, pour un renouvellement toutes les 3 heures. Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie inadaptée des bûches, de l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n’est plus en contact avec la braise), la diminution progressive de la réserve de braise et le refroidissement du foyer. Ils s’accompagnent d’une chute de puissance et d’une baisse des performances. Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par

piquage et déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer , puis refermer la porte . L’activité reprend immédiatement après la fermeture de porte.

 Combustion lente de 10 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 11 kg constituée de 2

bûches de bois dur non fendues en privilégiant les grands diamètres (supérieurs à 16 cm) et en fermant complètement le réglage d’allure. Effectuer préalablement une mise en régime d’allure réduite en fermant le réglage d’allure pour charger ensuite sur un lit de braise à peine rougeoyant.

• Organes de réglages :

Utiliser systématiquement la ‘’main froide’’ fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très chauds.

 Registre de réglage d’allure (voir fig.3 page 6) (situé en bas de la façade): ce registre est utilisé pour moduler l’allure de

l’appareil entre ‘’ allure normale ‘’ et la ‘’combustion lente’’. Une fois l’appareil allumé, ne pas aller au delà de la position ‘’allure normale’’.

 Registre d’allumage (voir fig.3 page 6) : L’action sur le registre de réglage d’allure, au delà de la position ‘’allure

normale’’ permet d’obtenir un supplément d’air pour l’allumage. Cette position est réservée aux opérations d’allumage et de reprise et ne doit pas être maintenue plus de 30 minutes sous peine de dommages sur l’appareil et son environnement. L’appareil doit rester sous surveillance pendant toute la durée d’utilisation de cette position.

 Registre d’air secondaire (voir fig.2 page 6) (situé en haut de la façade) : Ce registre doit rester ouvert pour obtenir un

fonctionnement performant et une combustion propre. o L’action de fermeture de ce registre n’est justifiée que si les tirages sont plus élevés que ceux qui sont recommandés

(voir ci avant). Dans ce cas, ce registre peut être partiellement refermé pour obtenir un fonctionnement satisfaisant. Une fois cette adaptation effectuée, ne plus agir sur ce registre d’air secondaire, et utiliser exclusivement le registre de réglage d’allure pour faire varier la puissance de l’appareil.

LC le 26/05/2009 Page 5 sur 8

Page 6

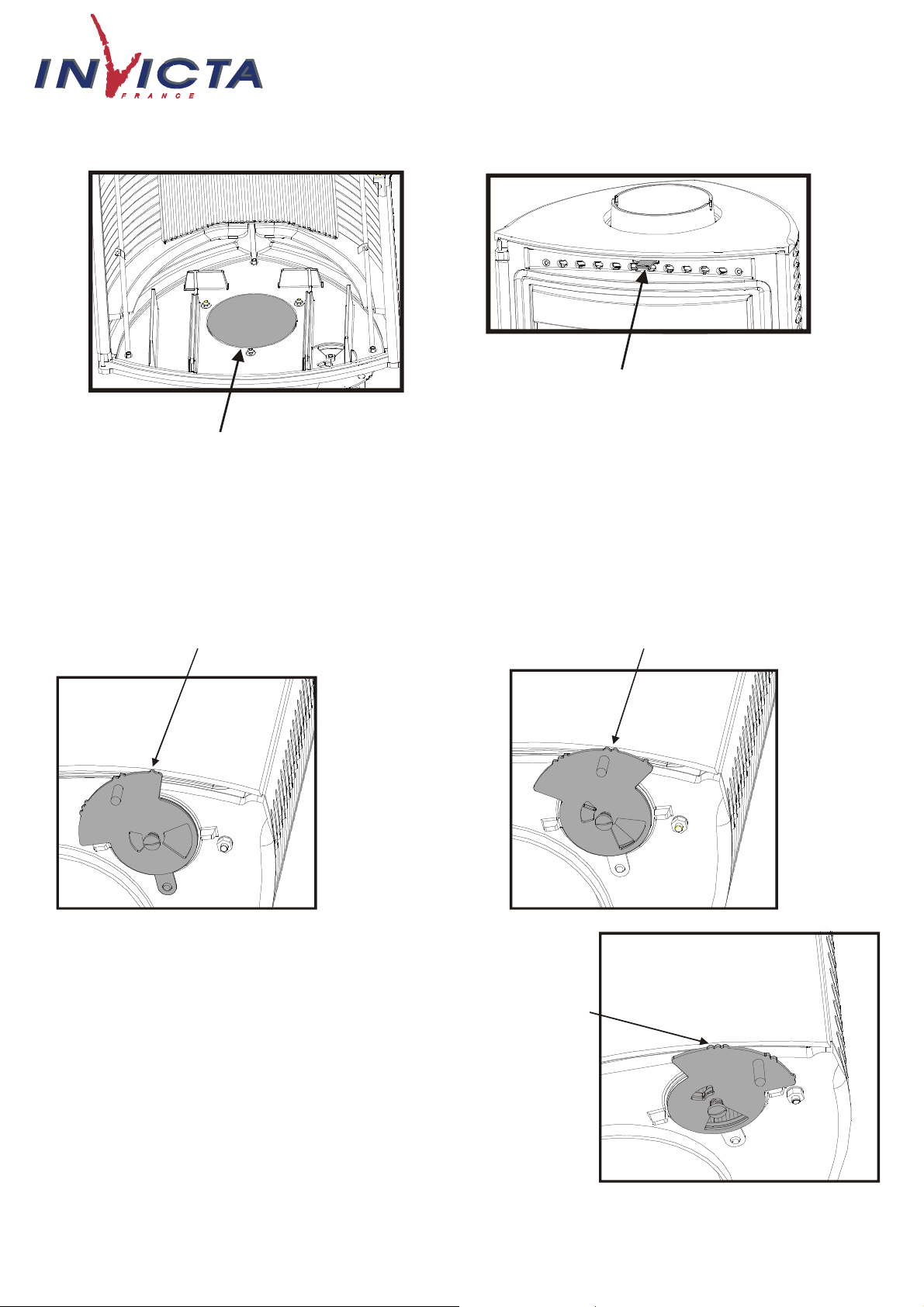

FIGURE 1

SOLE FOYERE

FIGURE 2

REGISTRE AIR

SECONDAIRE

Position fermée

d’arrivée d’air

Position d’allure

Position d’allumage du registre d’arrivée d’air

Poêle à bois PHAROS

référence 6150 44

du registre

FIGURE 3

normale

(entièrement ouvert) : à n’utiliser que pour les

phases d’allumage et de reprise en gardant

l’appareil sous surveillance!

LC le 26/05/2009 Page 6 sur 8

Page 7

- Couper le lien qui maintien

- Laisser reposer sur le guide

d’air l’avant du déflecteur

Poêle à bois PHAROS

référence 6150 44

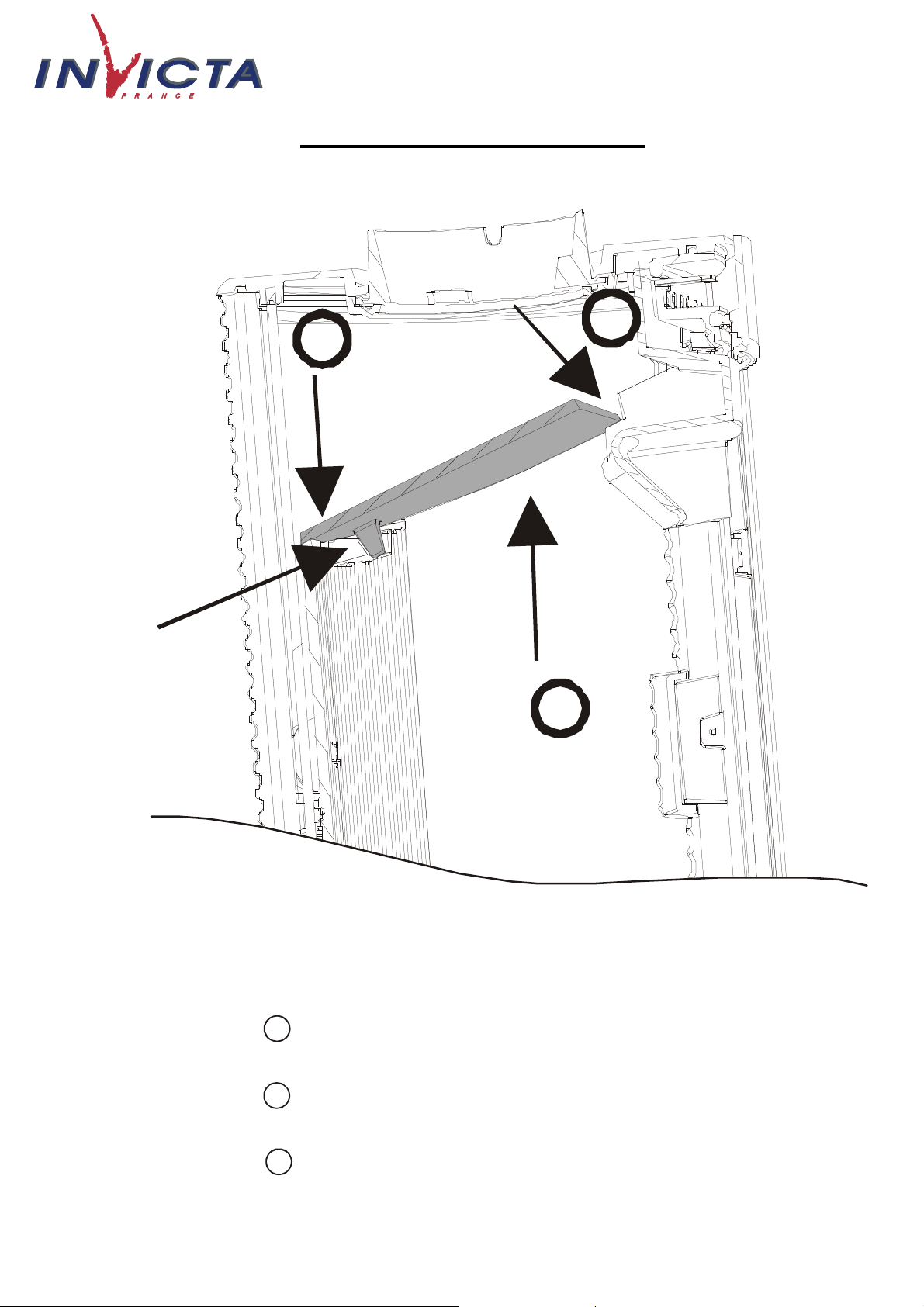

MONTAGE DEFLECTEUR

BOSSAGE

le déflecteur aux grilles

- Monter le déflecteur à la verticale dans l’appareil

- Poser les bossages du déflecteur sur la taque

LC le 26/05/2009 Page 7 sur 8

Page 8

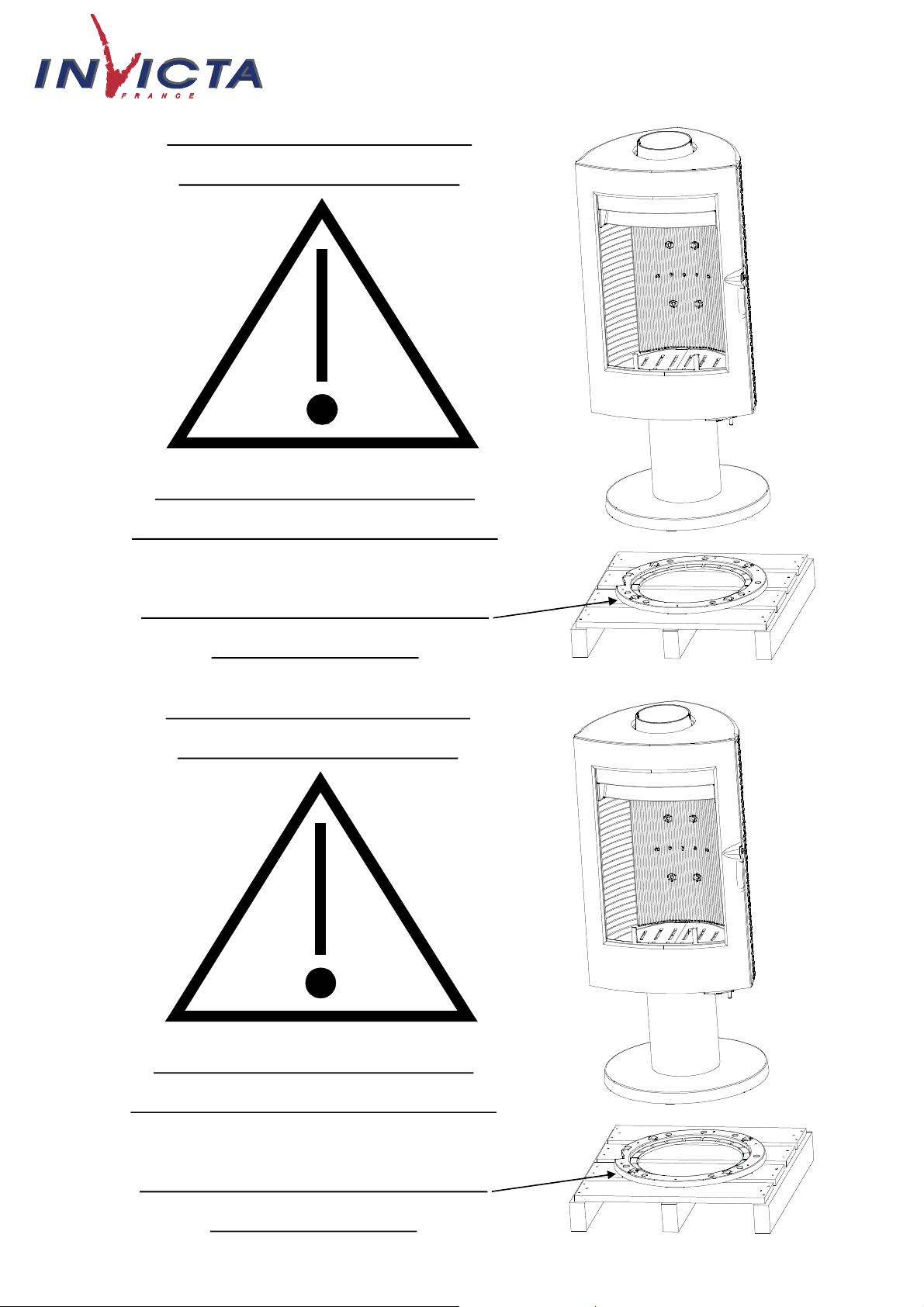

LIRE ATTENTIVEMENT

ATTENTION! APPAREIL

Poêle à bois PHAROS

référence 6150 44

LES INSTRUCTIONS

ATTENTION! APPAREIL

EN PLUSIEURS ELEMENTS

PARTIE NON-SOLIDAIRE

DE L’APPAREIL

LIRE ATTENTIVEMENT

LES INSTRUCTIONS

EN PLUSIEURS ELEMENTS

PARTIE NON-SOLIDAIRE

DE L’APPAREIL

LC le 26/05/2009 Page 8 sur 8
