Page 1
Poêle à bois OVE référence 6149 44
Poêle à bois
OVE
Référence 6149 44
SP le 30 05 2013 Page 1 sur 9
Page 2

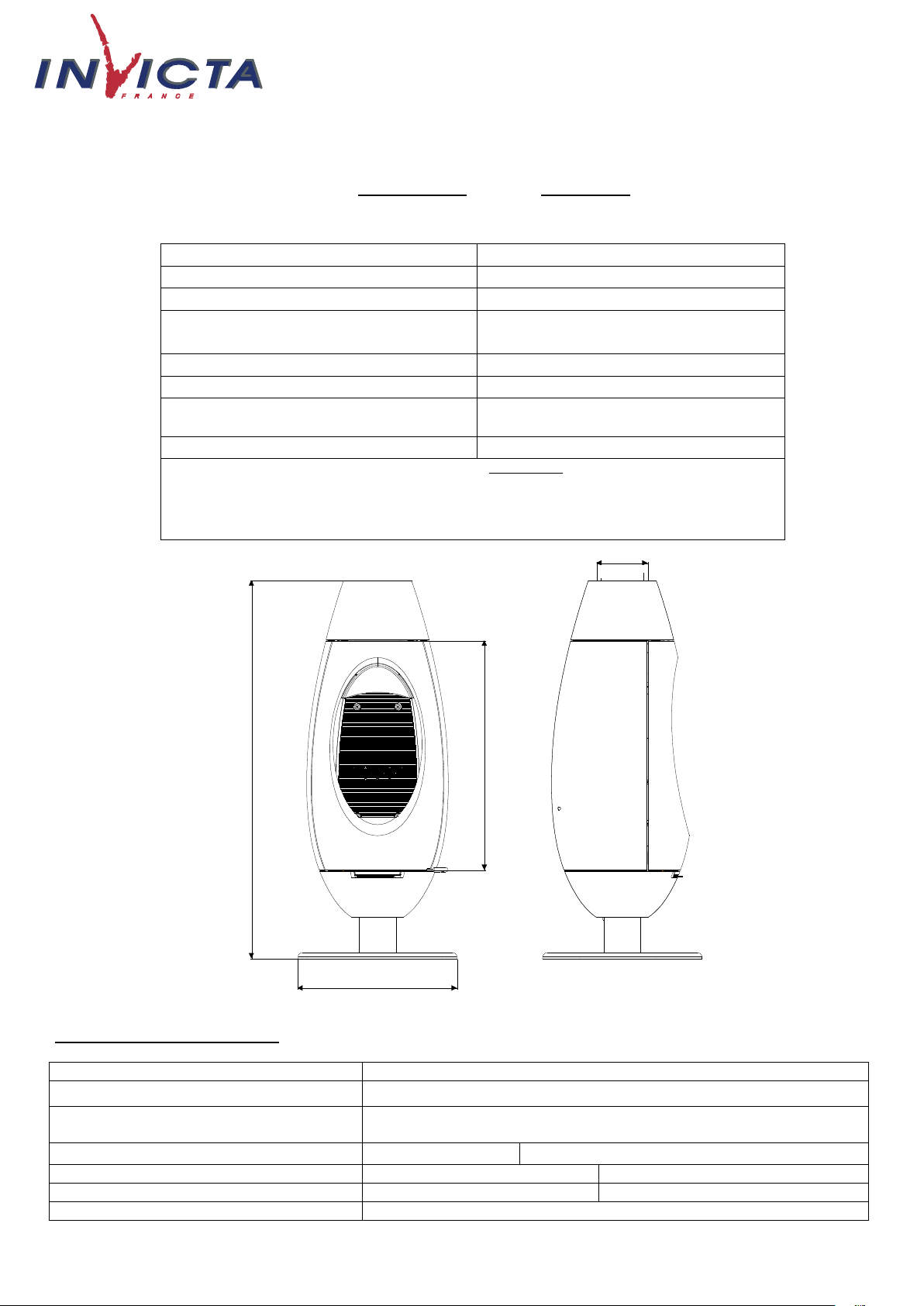

Poêle à bois OVE référence 6149 44
1310
795
Ø550
Ø150
Ø180
Puissance nominale
10 kW
Rendement
76 %
Taux de CO%
0.07 %
Concentration de poussières rejetées à
13% d’O2
22 mg/Nm
3
T° fumées
345 °C
Mode de fonctionnement
Continu et Intermittent
Combustible recommandé
Bois / bûches de 25 cm
(longueur maxi possible verticalement : 50 cm)
Débit massique des fumées
8.15 g/s
Distance minimale à respecter par rapport aux matériaux combustibles adjacents :
- Arrière 50 cm
- Latérale 60 cm
Si les parois avoisinantes sont en matériaux incombustible et ne se dégradent pas sous l’action de la chaleur
(la température du mur pouvant atteindre 200 °C), ces dimensions peuvent être réduites à 15 cm.
Masse de l’appareil
167 kg
Chambre de combustion
Avec système de post combustion
Raccordement au conduit de fumée par la buse
située sur le dessus de l’appareil
Diamètre : 180 mm
Encombrement
h 1310 mm
Ø 550 mm
Dimensions de la porte
h 795 mm
lg 453 mm
Vision du feu
h 559 mm
lg 370 mm
Plaque signalétique
rivetée à l’arrière du cendrier
AD614944
Notice particulière d’utilisation et d’installation
Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil
Caractéristiques et performances en fonctionnement intermittent suivant EN 13240 :
Caractéristiques de construction :
SP le 30 05 2013 Page 2 sur 9
Page 3
Poêle à bois OVE référence 6149 44
500
600
mm
Mur
arrière
Mur
latéral

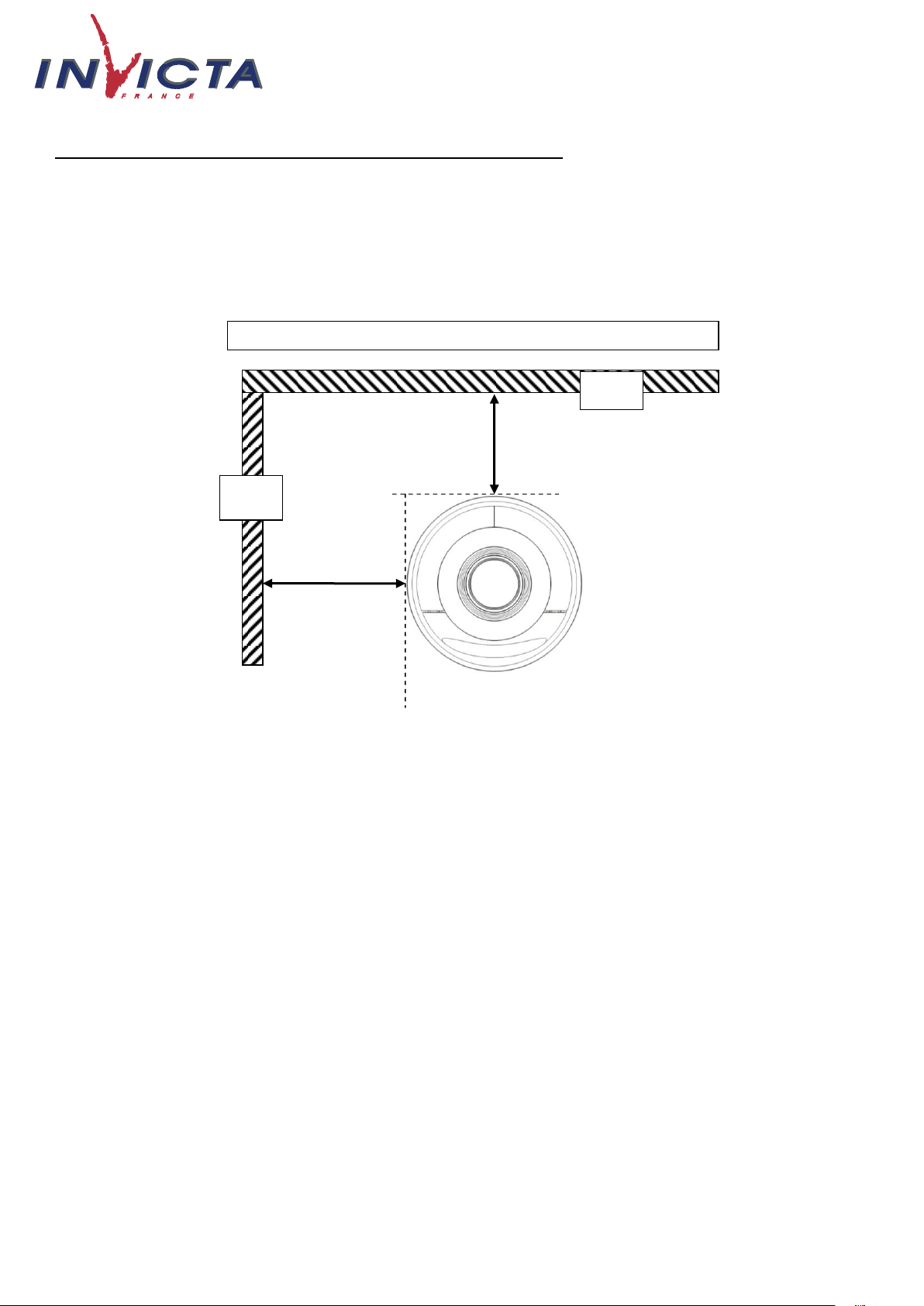

VUE DE DESSUS DE L’INSTALLATION DU POELE
Poêle OVE
6149 44
INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL.
Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au dessus de la température ambiante), il est
nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.
Si les parois avoisinantes sont en matériaux incombustible et ne se dégradent pas sous l’action de la chaleur (la température du mur
pouvant atteindre 200 °C), ces dimensions peuvent être réduites à 150 mm.
SP le 30 05 2013 Page 3 sur 9
Page 4

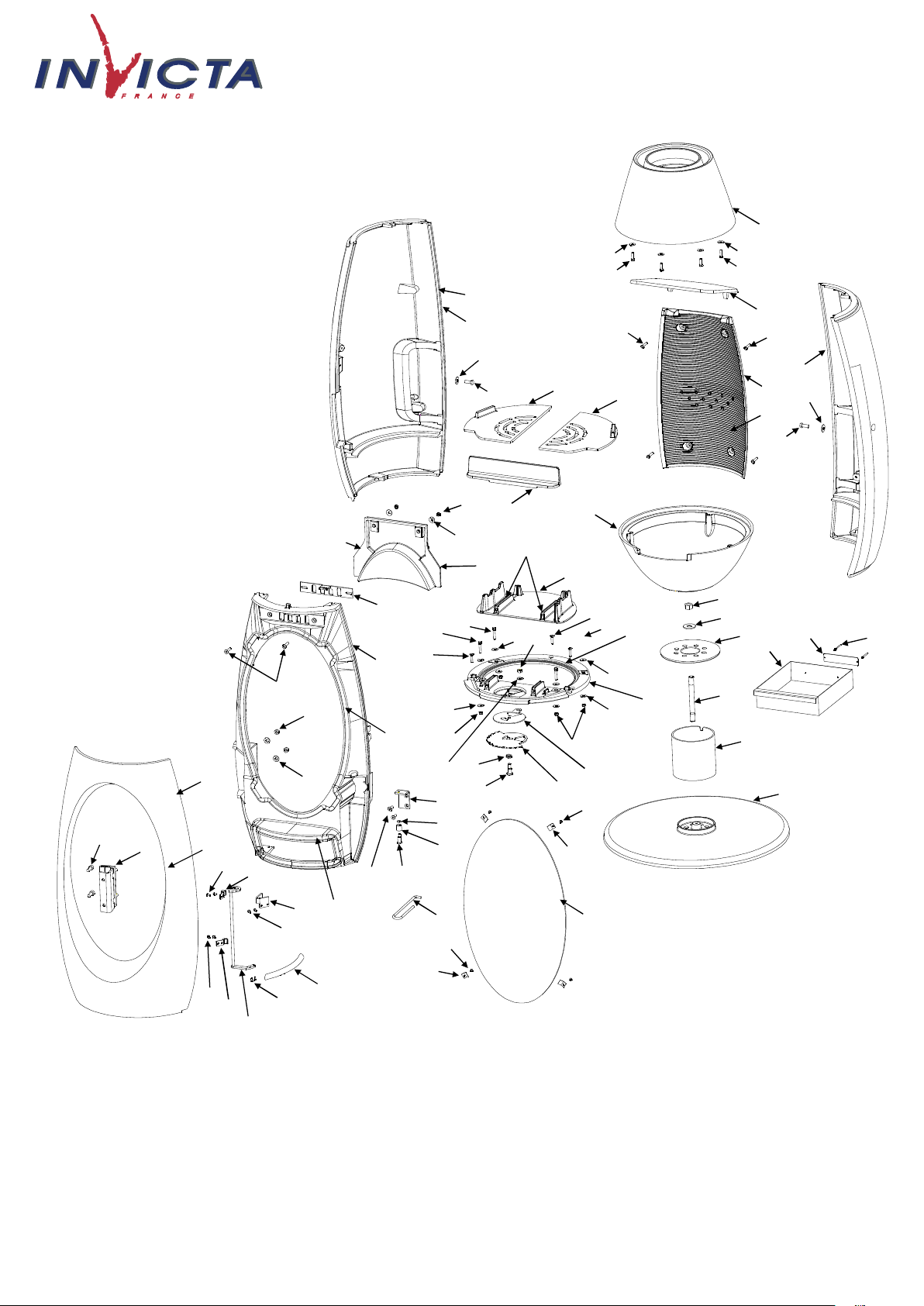

Poêle à bois OVE référence 6149 44
10
9
8
7
3
5
4
3
2
1
11
12
13
14
15
17
18
19
20
2
3
2
2
2
2
2
3
8
9
21
22
23
24
25
26
27
28
29
30
15
15
16
31
33
34
35
36
37
38
39
31
31
32
32
41
42
44
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
40
41
42
43
43
44
45
57
58
61
62
63
6
64
SP le 30 05 2013 Page 4 sur 9
Page 5
Poêle à bois OVE référence 6149 44
Repère
Nbr
Désignation
Référence
1
1
Dessus
FB 610814
2
14
Rondelle de 6 large
AV 4110060
3
8
Vis tête hexagonale de 6x20
AV 8406200
4
1
Déflecteur
FB 610810
5
1
Taque
FB 610809
6
1
Joint thermocorde Ø14, longueur 0.759 mètre
AI 303014
7
1
Joint thermocorde Ø12, longueur 0.83 mètre
AI 303012
8
2
Vis tête hexagonale de 8x20
AV 8408200
9
2
Rondelle de 8 large
AV 4110080
10
1
Coté gauche
FB 610813
11
1
Grille foyère gauche
FB 610808
12
1
Grille foyère droite
FB 610807
13
1
Coté droit
FB 610812
14
1
Chenet
FB 610815
15
6
Ecrou de 6
AV 7100060
16
1
Guide d’air
FB 610811
17
1
Joint d’étanchéité, longueur 0.6 mètre
AI 302001
18
1
Dessous
FB 610802
19
1
Sole foyère
FB 610806
20
1
Joint thermocorde Ø5, longueur 0.436 mètre
AI 303005
21
1
Ecrou de 14
AV 7100140
22
1
Rondelle de 14
AV 4100140
23
1
Appui-dessous
FB 610805
24
1
Cendrier
AT 610173A
25
1
Plaque signalétique
PS 614944
26
2
Rivet de 3x8
AV 5203080
27
1
Tirant
AS 610123A
28
1
Tube piétement
AT 610179A
29
1
Pied
FB 610804
30
1
Socle
FB 610803
31
4
Vis tête hexagonale de 6x35
AV 8406350
32
3
Vis tête fraisée empreinte hexagonale creuse de 6x25
AV 8636250
33
1
Tôle d’appui
AT 610351B
34
1
Registre
AT 610175A
35
1
Ressort
AS 750125A
36
1
Vis de registre
AS 750123C
37
1
Registre d’air secondaire
AT 610176A
38
1
Façade
FB 610801
39
1
Joint thermocorde Ø12 noir, longueur 2.37 mètres
AI 303212
40
2
Vis tête fraisée empreinte hexagonale creuse de 6x30
AV 8636300
41
3
Ecrou de 8 frein
KAV 7010080
42
3
Rondelle de 8
AV 4100080
43
4
Vis tête cylindrique empreinte pozy de 4x6
AV 8644062
44
4
Clams de vitre
AS 700262
45
1
Joint thermocorde Ø5, longueur 1.02 mètres
AI 303005
46
1
Vitre
AX 614944A
47
1
Equerre
AT 610174A
48
1
Ecrou bas de 6
AV 7130060
49
1
Entretoise de fermeture
AS 610306A
50
1
Axe excentrique
AS 610307A
51
2
Vis tête fraisée empreinte hexagonale creuse de 6x20
AV 8636200
52
1
Charnière
AT 610221C
53
2
Vis tête cylindrique empreinte hexagonale creuse de 8x20
AV 8678200
54
1
Porte
FB 610800
55
1
Joint thermocorde Ø5, longueur 1.430 mètres
AI 303005
56
2
Vis tête cylindrique empreinte pozy de 4x8
AV 8644080
57
4
Vis tête bombée empreinte hexagonale creuse de 4x10
AV 8684100
58
2
Bride
AT 610172A
59
1
Tringle
AT 610178B
60
2
Vis tête fraisée empreinte hexagonale creuse de 4x10
AV 8634100
61
1
Poignée
AT 610220B
62
1
Support bride
AT 610177A
63
1
Main froide
AS 800255
64
1
Joint thermocorde Ø12, longueur 0.83 mètre
AI 303012
SP le 30 05 2013 Page 5 sur 9
Page 6
Poêle à bois OVE référence 6149 44
TRES IMPORTANT
En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR POÊLES A BOIS »
fournie avec l’appareil.
CONSEILS D’INSTALLATION
La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un
modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
CONSEILS D’UTILISATION
Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d’un minimum de 2 ans de coupe (Hêtre, Charme, 5
ans pour le Chêne – le sapin et les résineux sont interdit).
Le tiroir cendrier doit toujours rester dans l’appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser le gant anti-chaleur Il peut être
nécessaire d’arrêter l’extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l’ouverture de la porte.
Vérification avant mise en service.
Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer la pièce pour limi ter ce désagrément ou
effectuer, avant l’installation, une première chauffe à l’extérieur de la maison.
Allumage : Placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu
finement). Enflammer le papier, fermer la porte de l’appareil et ouvrir entièrement l’arrivée d’air. Lorsque celui-ci est bien enflammé, vous
pouvez charger votre appareil. Il est possible de laisser la porte entre-ouverte pour faciliter cette phase d’allumage, mais en maintenant toujours
l’appareil sous surveillance. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une
dilatation normale de l’ensemble de l’appareil.
Fonctionnement intermittent et continu :
Le fonctionnement ‘’Intermittent’’ nécessite un rechargement tout les ¾ d’heures avec de petites q uantités de bois. Il faut privilégier ce mode de
fonctionnement particulièrement performant et respectueux de l’environnement.
L’appareil peut également assurer un fonctionnement ‘’Continu’’ quand les contraintes de l’intermittence ne peuvent être respectées ou qu’une
puissance réduite est recherchée. Dans ce cas, la pleine puissance peut être obtenue sur une durée de 3 heures, et une allure réduite, à faible
puissance, d’une durée de 10 heures est possible.
Puissance Nominale : en ‘’Intermittent’’ elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 2.5 kg, sous forme de 2
demies bûches de bois dur (= une bûche fendue), renouvelée toutes les 45 minutes sur un lit de braises d’environ 3 cm, avec le réglage
d’allure en position « allure normale ». En « Continu » la charge est portée à 6 à 8 kg en 3 bûches, pour un renouvellement toutes les 3
heures.
Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie inadaptée des bûches, de
l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se
traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n’est plus en contact avec la braise), la diminution
progressive de la réserve de braise et le refroidissement du foyer. Ils s’accompagnent d’une chute de puissance et d’une baisse des
performances.
Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par piquage et
déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer , puis refermer la
porte. L’activité reprend immédiatement après la fermeture de porte.
Combustion lente de 10 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 6 à 8 kg constituée de 1 à 2 bûches de bois
dur non fendues en privilégiant les grands diamètres (supérieurs à 16 cm) et en fermant complètement le réglage d’allure. Effectuer
préalablement une mise en régime d’allure réduite en fermant le réglage d’allure pour charger ensuite sur un lit de braise à peine
rougeoyant.
Organes de réglages :
Utiliser systématiquement le gant anti-chaleur fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très chauds.
Registre de réglage d’allure : Situé en façade du cendrier, ce registre est utilisé pour moduler l’allure de l’appareil entre « allure
normale » et la « combustion lente ».
Registre d’allumage : L’action sur le registre de réglage d’allure, au delà de la position « allure normale » permet d’obtenir un
supplément d’air pour l’allumage. Cette position est réservée aux opérations d’allumage et de reprise et ne doit pas être maintenue plus
de 30 minutes sous peine de dommages sur l’appareil et son environnement. L’appareil doit rester sous surveillance pendant toute la
durée d’utilisation de cette position.
Registre d’air secondaire : Ce registre doit rester ouvert au maximum pour obtenir un fonctionnement performant et une combustion
propre. L’action de fermeture de ce registre n’est justifiée que si les tirages sont plus élevés que ceux qui sont recommandés (voir ci
avant). Dans ce cas, ce registre peut être partiellement refermé pour obtenir un fonctionnement satisfaisant. Une fois cette adaptation
effectuée, ne plus agir sur ce registre d’air secondaire, et utiliser exclusivement le registre de réglage d’allure pour faire varier la
puissance de l’appareil.
SP le 30 05 2013 Page 6 sur 9
Page 7
Poêle à bois OVE référence 6149 44

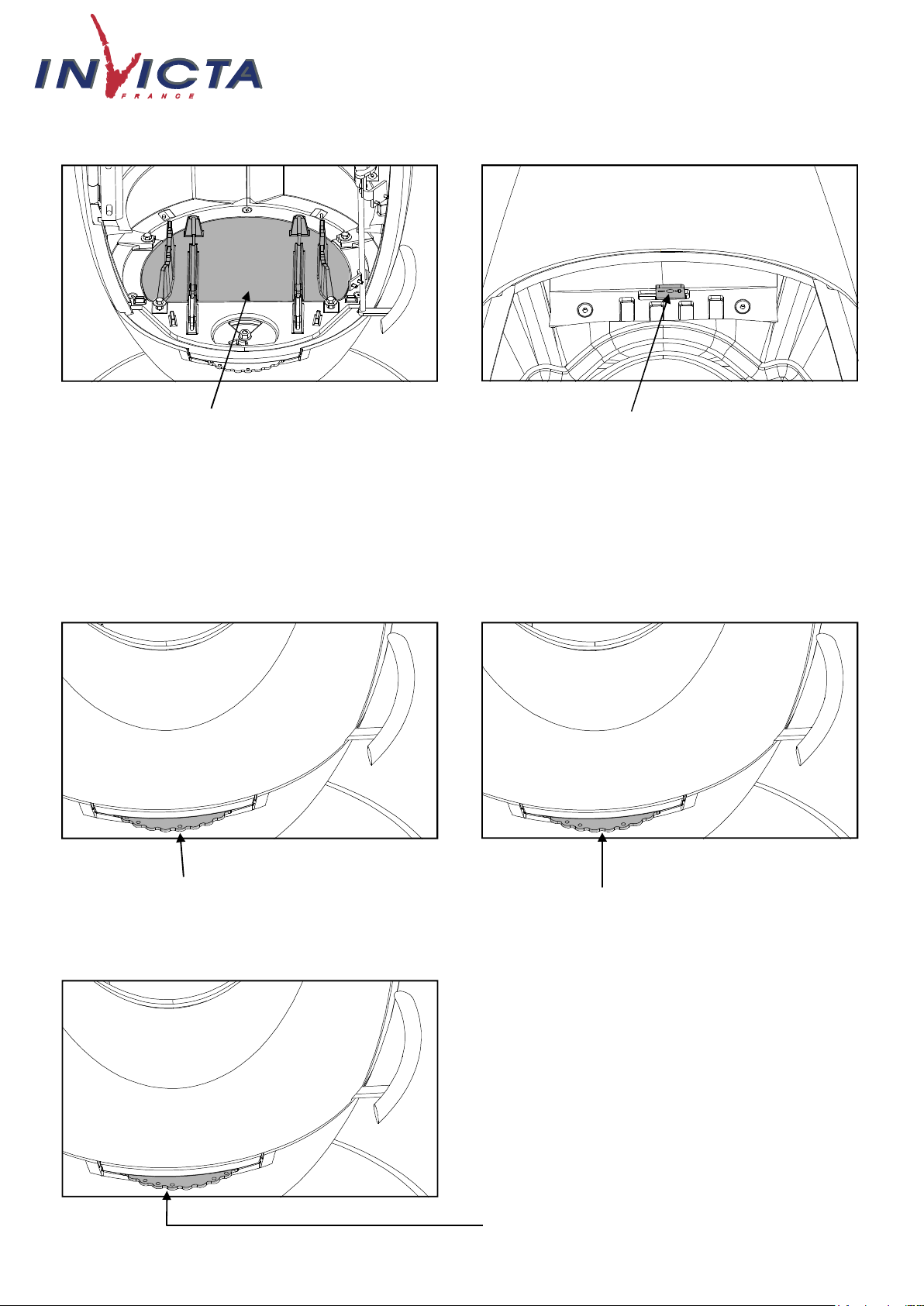

FIGURE 1
FIGURE 2
SOLE FOYERE
REGISTRE AIR
SECONDAIRE
FIGURE 3
Position fermée du
registre d’arrivée d’air
Position d’allure norma le
Position d’allumage du registre
d’arrivée d’air (entièrement
ouvert) : à n’utiliser que pour
les phases d’allumage et de
reprise en garda nt l’appa reil
sous surveillance!
.
SP le 30 05 2013 Page 7 sur 9
Page 8
Poêle à bois OVE référence 6149 44
1 2 3
bossages
1
2
3
- Couper le lien qui maintien
le déflecteur aux grilles
- Monter le déflecteur à la
verticale da ns l’a ppareil
- Poser les bossages du
déflecteur sur la taque
- Laisser reposer sur le guide
d’air l’a vant du déflecteur

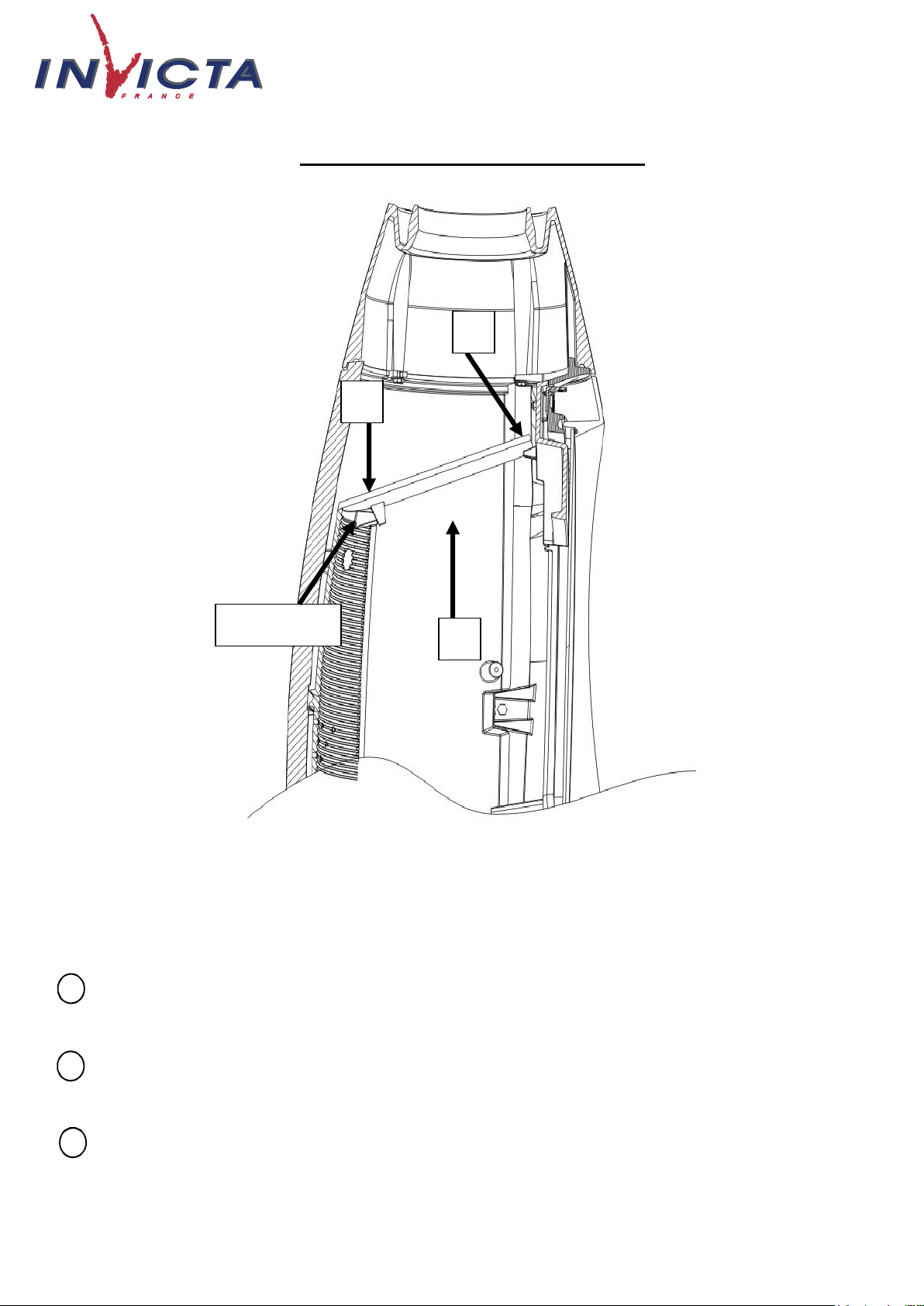

MONTAGE DEFLECTEUR
SP le 30 05 2013 Page 8 sur 9
Page 9
Poêle à bois OVE référence 6149 44

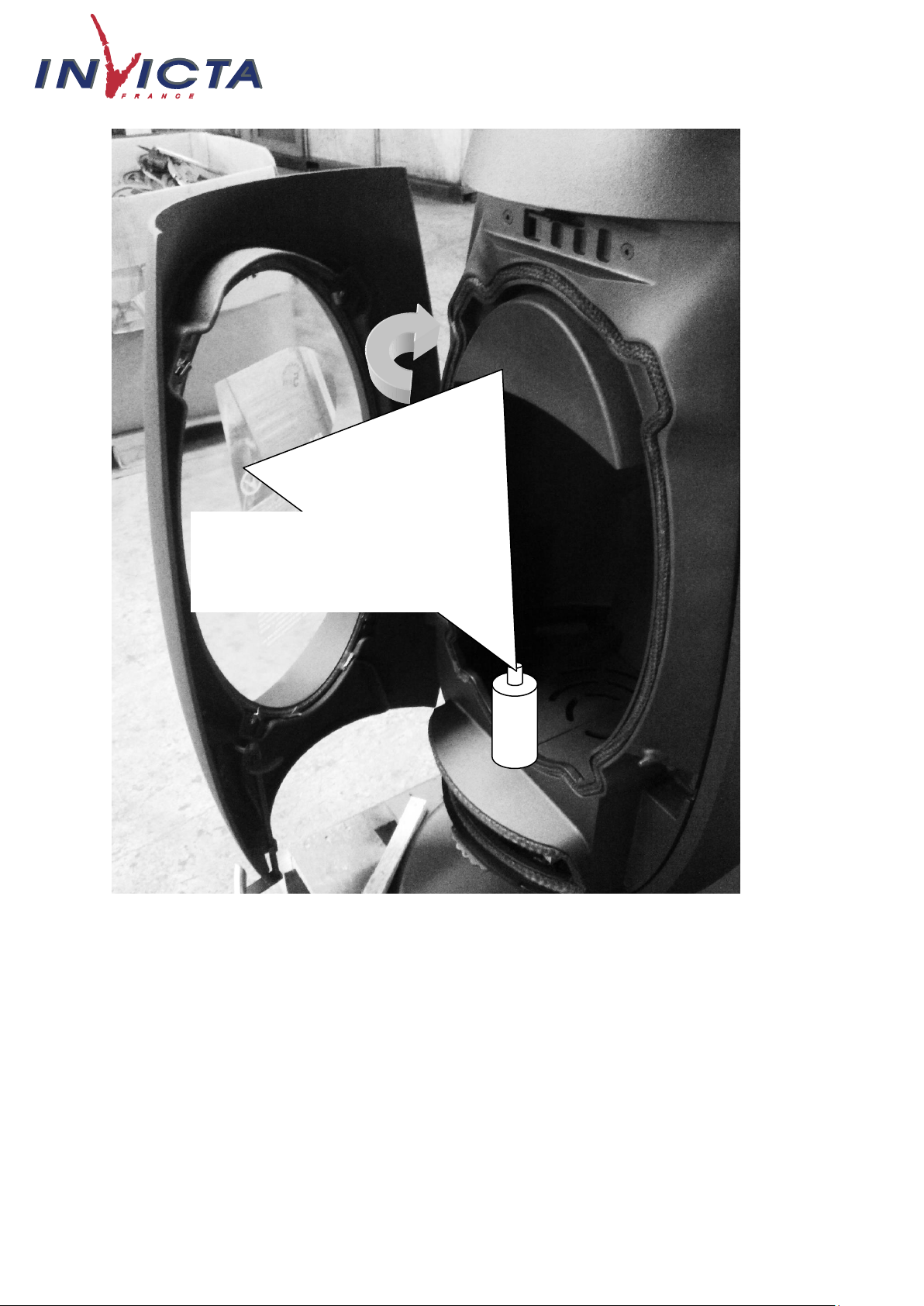

NON !
Ne pas utiliser de spray pour nettoyer le vitrage : sa diffusion sur
les surfaces de l’appareil abîme leur revêtement de manière
SP le 30 05 2013 Page 9 sur 9
irréversible
