Page 1
POELE
DÉCOR
900
Onde
Référence 6592 44
Poêle décor 900 onde Référence : 6592 44
LC – 25/03/2010 page 1/8
Page 2
Puissance nominale
14 kW
Rendement
78 %
Taux de CO%
0.15 %
T° fumées
370 °C
Mode de fonctionnement
Continu et Intermittent
Combustible recommandé
Bois / bûches de 33 cm
Débit massique des fumées
11.8 g/s
Distance par rapport aux matériaux
combustibles adjacents :
Latéralement : 8.0 cm (dont 5 cm d’isolant)
Au fond : 13.0 cm (dont 5 cm d’isolant)
(caractéristique de l’isolant: laine de roche épaisseur 50 mm, conductivité maxi 0.04W/m°C avec face aluminium côté
foyer)
Masse de l’appareil
173 kg
Raccordement au conduit de fumée par la buse
située sur le dessus de l’appareil
diamètre 180 int ./200 ext. mm
Longueur maximale des bûches
61 cm - Chargement en façade
Encombrement
Voir schéma ci-dessus
Dimensions des portes
h 700 mm
lg 900 mm
Dimensions de la vitre
h 440 mm
lg 635 mm
Plaque signalétique
rivetée à l’arrière du cendrier
Fiche technique AD 6592 44
Poêle décor 900 onde Référence : 6592 44
Notice particulière d’utilisation et d’installation
Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil.
Caractéristiques suivant EN 13229 :
Caractéristiques de construction :
LC – 25/03/2010 page 2/8
Page 3
Poêle décor 900 onde Référence : 6592 44
INSTRUCTIONS POUR L’ENCASTREMENT DE L’APPAREIL.
Pour limiter l’échauffement des parois constituant l’habillage de la cheminée à construire à 65K (K = degrés Celsius au dessus de la
température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du
schéma ci-après.
Respecter les dimensions minimales d’encastrement et du circuit d’air de convection (section d’entrée de « l’air à chauffer » et section
de sortie de « l’air chaud »).
Les dimensions minimales d’encastrement indiquées garantissent l’accès aux organes de manœuvre, une course suffisante pour l es
organes mobiles, l’accès et le démontage pour les pièces susceptibles d’être remplacées.
LC – 25/03/2010 page 3/8
Page 4
Poêle décor 900 onde Référence : 6592 44
LC – 25/03/2010 page 4/8
Page 5

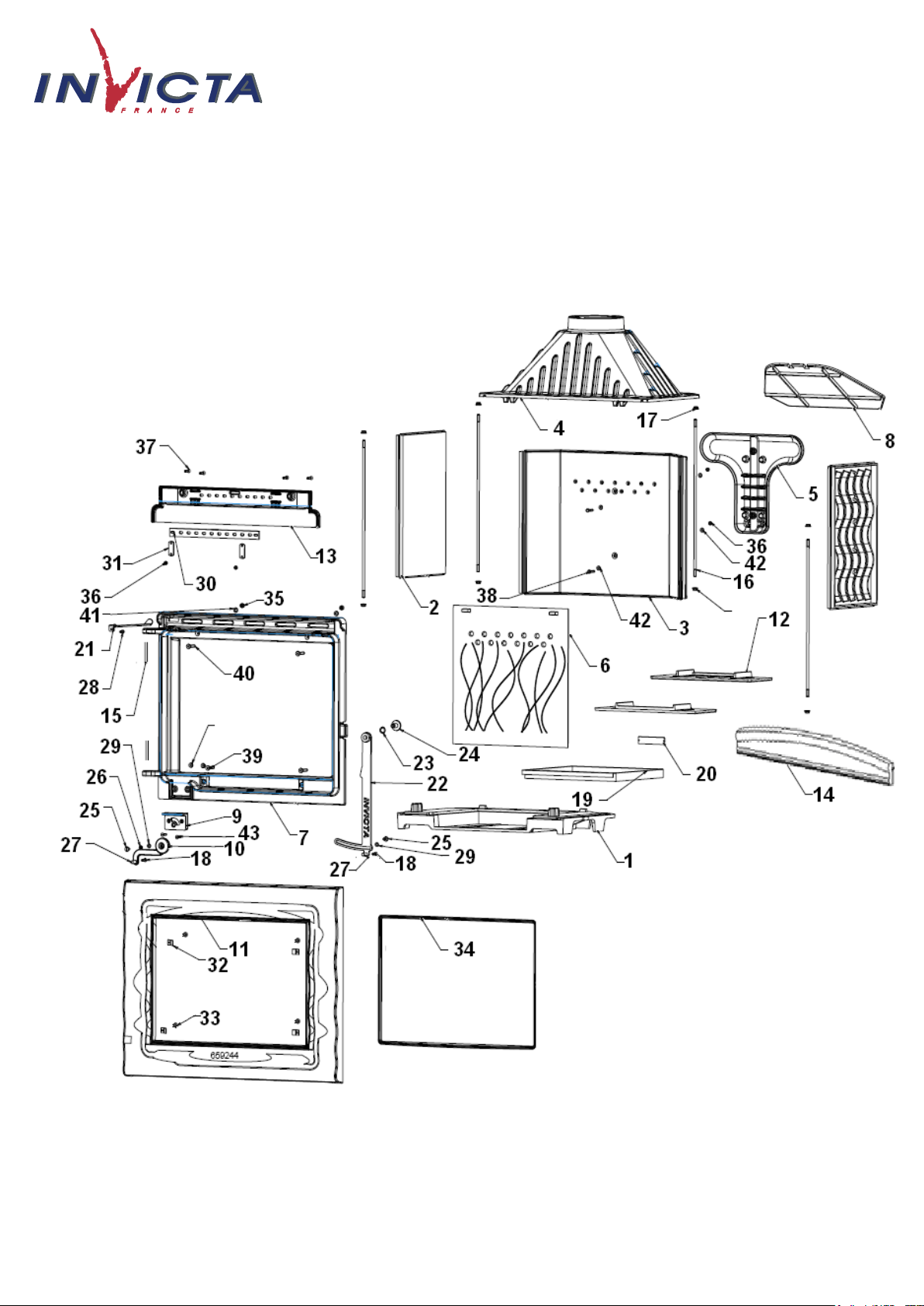

Repère
Nbr
DESIGNATION
Référence
1
1
Socle
FB60800850
2
2
Côté réversible
FB60 800327
3
1
Fond arrière
FB60 800148
4
1
Avaloir
FB60 800145
5
1
Collecteur
FB60 800152
6
1
Taque décor post combustion
FB60 800147
7
1
Façade
FB60 800153
8
1
Déflecteur
FB60 800156
9
1
Boite primaire
FB60 800151
10
1
Registre primaire
FB60 800155
11
1
Porte Onde
FB60 800141
12
2
Demie-grille foyère
FB60 800854
13
1
Guide air
FB60800149
14
1
Pare bûches
FB60 800325
15
2
Axe de porte, goupille cannelée de 6x50
AV 6306500
16
4
Tirant de 8 x 560
AS 800276A
17
8
Ecrou embase M8
AV 7220080
18
2
Vis FHC tuflock M6x 16
AV8636169
19
1
Tiroir cendrier
AT 800102A
20
1
Plaque signalétique
PS 6592 44
21
1
Butée de porte
A800103A
22
1
Poignée Flameo
AT750120D
23
1
Rondelle onduflex diamètre 16mm
AV4170171
24
1
Vis de poignée
AS750122A
25
2
Vis de glissière
AS750124B
26
1
Ressort
AS700230A
27
2
Bouton poignée inox pharos /flameo
AS750120B
28
1
Vis FHC M 6x10
AV 8636100
29
2
Rondelle D7.1 laiton
AV4100085
30
1
Registre secondaire Chamane
AT610115A
31
2
Bride sedan 15
AT610112A
32
4
Attache de vitre
AS 700262A
33
4
Vis tête TCPZ M4x6
AV8644062
34
1
Vitre 664mm x 461mm x4mm
AX186590A
35
2
Ecrou hexagonale de 8
AV 7100080
36
4
Ecrou hexagonale de 6
AV 7100060
37
4
Vis tête fhc M6x20
AV 8636200
38
2
Vis tête H M6x30
AV 8406300
39
2
Vis tête FHC fraisée de 8x30
AV 8638300
40
2
Vis tête FHC fraisée de 8x40
AV 8638400
41
2
Rondelle Ø 8
AV 4100080
42
2
Rondelle Ø 6
AV 4100060
43
2
Vis tête ff M6x25
AV8606250
44
2
Ecrou embase M6
AV7220060
Poêle décor 900 onde Référence : 6592 44
LC – 25/03/2010 page 5/8
Page 6
Poêle décor 900 onde Référence : 6592 44
TRES IMPORTANT
En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER
ET INSERTS » fournie avec l’appareil.
CONSEILS D’INSTALLATION
La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un
manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
CONSEILS D’UTILISATION
Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d’un minimum de 2 ans de coupe (Hêtre,
Charme, Chêne – le sapin et les résineux sont interdit).
Le tiroir cendrier doit toujours rester dans l’appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser le gant anti-chaleur.
Il peut être nécessaire d’arrêter l’extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de
l’ouverture de la porte.
Allumage : Placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du
bois fendu finement). Enflammer le papier, fermer la porte de l’appareil et ouvrir entièrement l’arrivée d’air. Lorsque celui-ci est
bien enflammé, vous pouvez charger votre appareil. Il est possible de laisser la porte entre-ouverte pour faciliter cette phase
d’allumage, mais en maintenant toujours l’appareil sous surveillance. Il est recommandé, pendant les premières heures de mise en
service, de faire un feu modéré afin de permettre une dilatation normale de l’ensemble de l’appareil.
Puissance Nominale : elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 3.5 kg, sous forme de 2 quarts de bûches
de bois dur, renouvelée toutes les 45 minutes, avec le réglage d’allure légèrement incliné (voir schéma ci après).
Combustion lente de 3 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 4.5 kg constituée de 1 bûche de bois dur
non fendues de grand diamètre (supérieurs à 16 cm) et en fermant complètement le réglage d’allure. Effectuer préalablement une
mise en régime d’allure réduite en fermant le réglage d’allure pour charger ensuite sur un lit de braise à peine rougeoyant.
Le fonctionnement continu en allure lente, surtout pendant les périodes de redoux (tirage défavorable) et avec du bois humide,
entraîne une combustion incomplète qui favorise les dépôts de bistre et de goudron :
alterner les périodes de ralenti par des retours en fonctionnement à allure normale.
privilégier une utilisation avec de petites charges.
Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie inadaptée
des bûches, de l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni
totalement prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n’est plus
en contact avec la braise), la diminution progressive de la réserve de braise et le refroidissement du foyer. Ils
s’accompagnent d’une chute de puissance et d’une baisse des performances.
Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par
piquage et déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors
du foyer , puis refermer la porte . L’activité reprend immédiatement après la fermeture de porte.

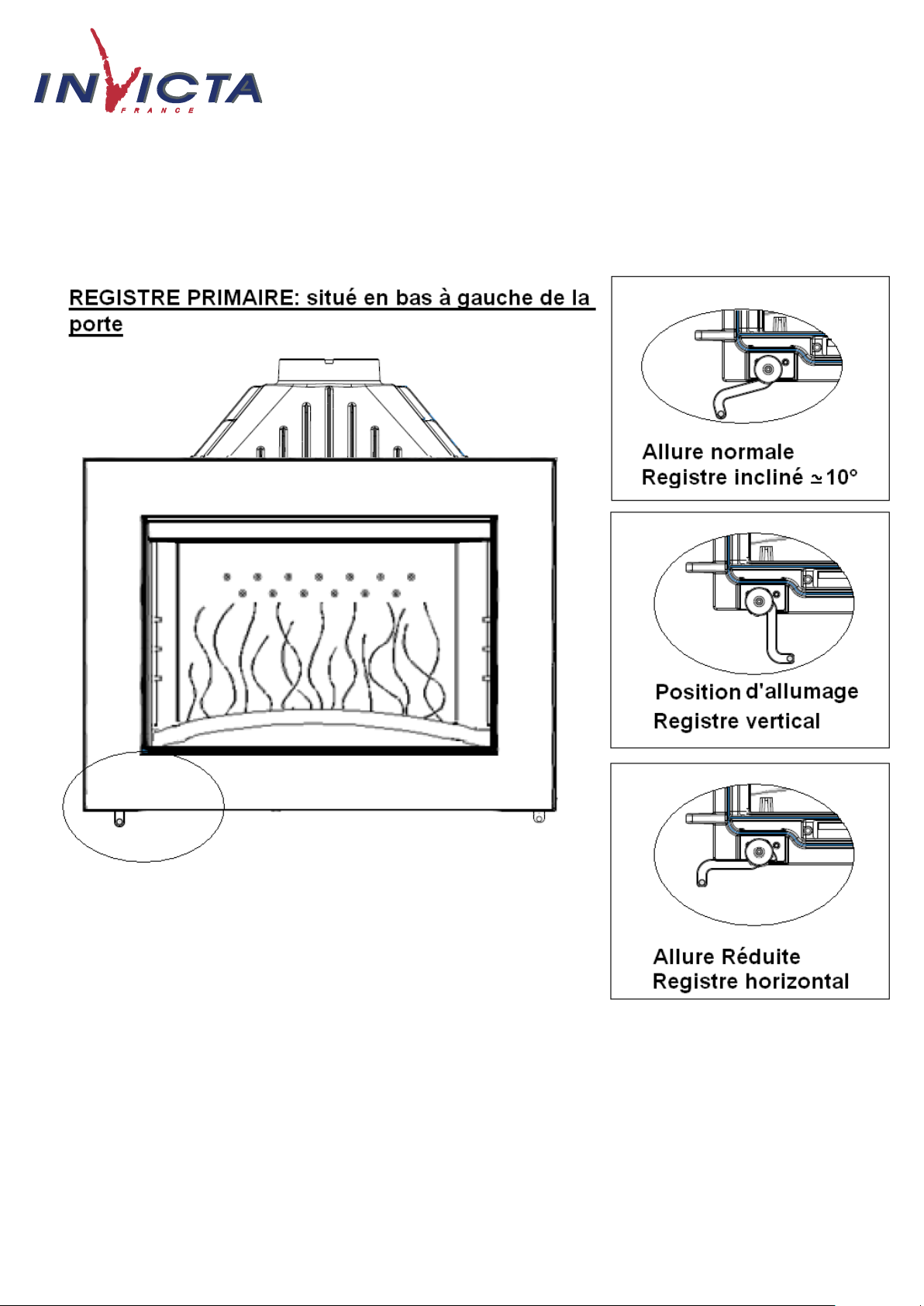

Organes de réglages :
Utiliser systématiquement la ‘’main froide’’ fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très chauds.
Registre de réglage d’allure : ce registre est utilisé pour moduler l’allure de l’appareil entre ‘’ allure normale ‘’ et la
‘’combustion lente’’. Une fois l’appareil allumé, ne pas aller au delà de la position ‘’allure normale’’ (voir ci après).
Registre d’allumage : L’action sur le registre de réglage d’allure, au delà de la position ‘’allure normale’’ permet d’obtenir
un supplément d’air pour l’allumage. Cette position est réservée aux opérations d’allumage et de reprise et ne doit pas être
maintenue plus de 30 minutes sous peine de dommages sur l’appareil et son environnement. L’appareil doit rester sous
surveillance pendant toute la durée d’utilisation de cette position.
Registre d’air secondaire (situé à l’arrière de la porte) : Ce registre doit rester ouvert pour obtenir un fonctionnement
performant et une combustion propre.
o L’action de fermeture de ce registre n’est justifiée que si les tirages sont plus élevés que ceux qui sont recommandés (voir
ci avant). Dans ce cas, ce registre peut être partiellement refermé pour obtenir un fonctionnement satisfaisant.
Une fois cette adaptation effectuée, ne plus agir sur ce registre d’air secondaire, et utiliser exclusivement le registre de réglage
d’allure pour faire varier la puissance de l’appareil.
LC – 25/03/2010 page 6/8
Page 7
Poêle décor 900 onde Référence : 6592 44
LC – 25/03/2010 page 7/8
Page 8
Poêle décor 900 onde Référence : 6592 44

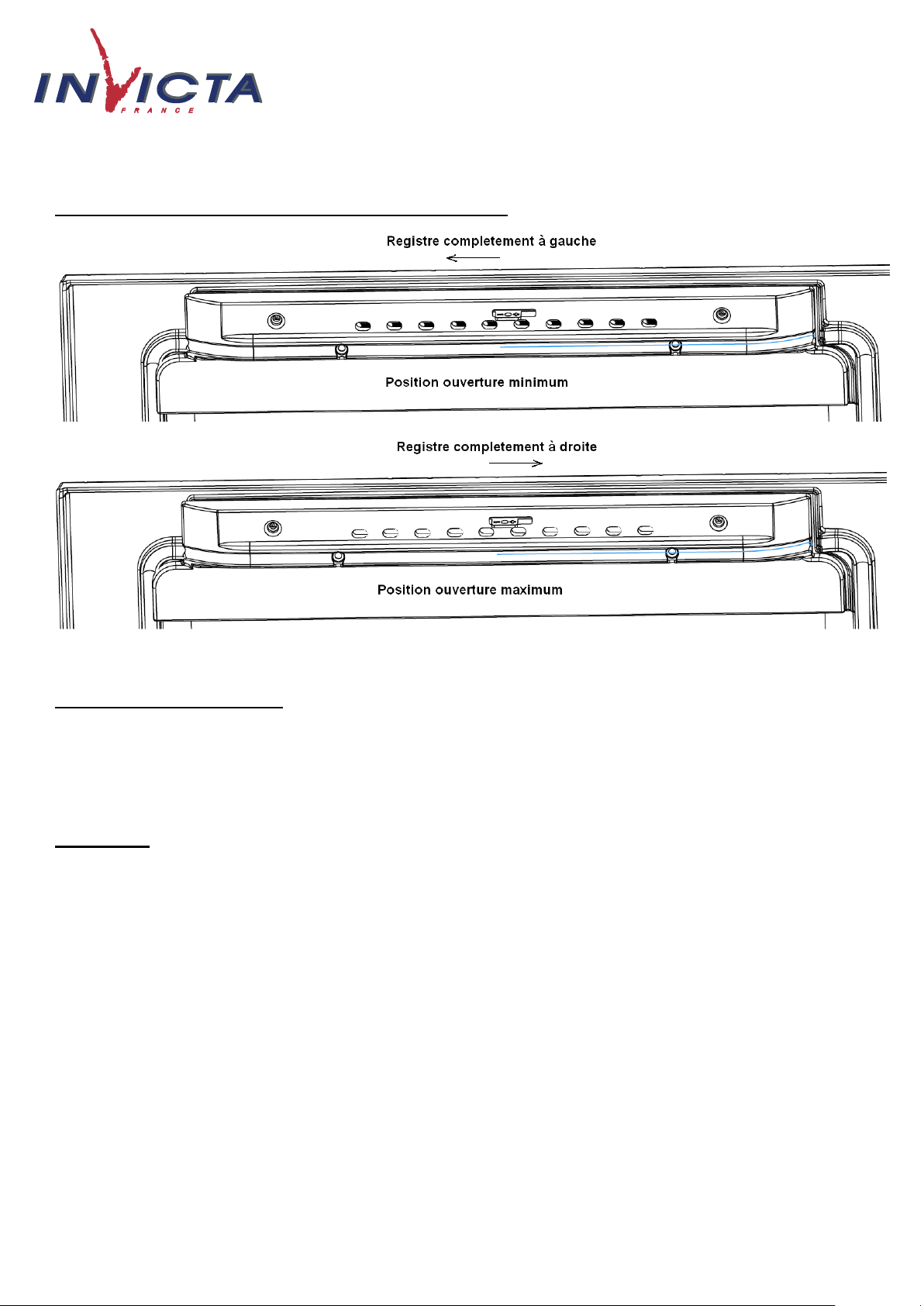

REGISTRE SECONDAIRE : situé à l’arrière de la porte
CONSEILS D’ENTRETIEN
Après une longue période d’arrêt vérifier l’absence d’obstruction du conduit avant un rallumage.
A l’occasion des opérations de ramonage, faites vérifier l’ensemble de l’appareil par un technicien compétent qui :
nettoiera complètement l’appareil, vérifiera les jonctions des différentes pièces et la position du déflecteur, celui-ci étant incliné en
appui en haut sur l’avaloir et maintenu vers le bas sur le fond.
procédera si nécessaire au changement des composants usés (joint de porte notamment)
SECURITE
Pendant le fonctionnement, toutes les surfaces de l’appareil sont chaudes : Attentions aux brûlures !! Eviter d’installer le
poêle dans un endroit où il y a beaucoup de passages.
Si un feu de cheminée se déclare, en premier fermer la porte de rechargement, en second les arrivées d’air primaire et
secondaire, puis communiquer immédiatement avec les autorités locales incendie (le 18).
Ne jamais mettre dans l’appareil des charges de bois supérieures à celles indiquées dans les « conseils d’utilisation » (soit
moins de la moitié de la hauteur de la chambre de combustion). Il est interdit d’utiliser l’appareil comme incinérateur.
Il est interdit d’utiliser des combustibles non recommandés et non-adaptés à l’appareil, y compris les combustibles liquides.
La chambre de combustion doit toujours rester fermée, sauf lors du rechargement. Ne pas surchauffer l’appareil.
LC – 25/03/2010 page 8/8
