Page 1
Poêle à bois ODYSSEE référence 6163 44
Poêle à bois
ODYSSEE
Référence 6163 44
LC, le 16/02/2012 Page 1 sur 6
Page 2
Poêle à bois ODYSSEE référence 6163 44
1331
31
610.5
620
510
516.5
925
215
154
50
484
Ø100
Puissance nominale
12 kW
Rendement
80 %
Taux de CO%
0.1 %
T° fumées
316 °C
Mode de fonctionnement
Continu et Intermittent
Combustible recommandé
Bois (charme) / bûches de 25 cm
Débit massique des fumées
10 g/s
Distance minimale à respecter par rapport aux matériaux combustibles adjacents : Arrière 60 cm / Latérale 60 cm
(dans ce cas, ces matériaux peuvent être exposés à des échauffements s’élevant jusqu’à 65 °C au dessus de la température ambiante)
Si les parois adjacentes sont en matériaux incombustible et ne se dégradent pas sous l’action de la chaleur (la température du mur
pouvant atteindre 200 °C), ces dimensions peuvent être réduites à 15 cm .
L’appareil ne doit pas être posé directement sur un sol en matériaux combustible ou se dégradant sous l’effet de la chaleur. Si le cas
se présente, placer l’appareil sur une sole carrelée ou une plaque métallique réfléchissante pour protéger le sol contre le risque de
températures élevées.
Masse de l’appareil
230 kg
Raccordement au conduit de fumée par la buse
située sur le dessus et à l’arrière de l’appareil
Diamètre : ext.180 mm
Longueur maximale des bûches
35 cm
(possibilité de chargement vertical en buche de 50 cm)
Encombrement
h 1331 mm
lg 620 mm
prof 610.5 mm
Dimensions de la porte
h 925 mm
lg 516.5 mm
Vision du feu
h 550 mm
lg 330 mm
Plaque signalétique
rivetée à l’arrière du cendrier
AD616344
Notice particulière d’utilisation et d’installation
Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil
Caractéristiques et performances en fonctionnement intermittent suivant EN 13240 :
LC, le 16/02/2012 Page 2 sur 6
Page 3

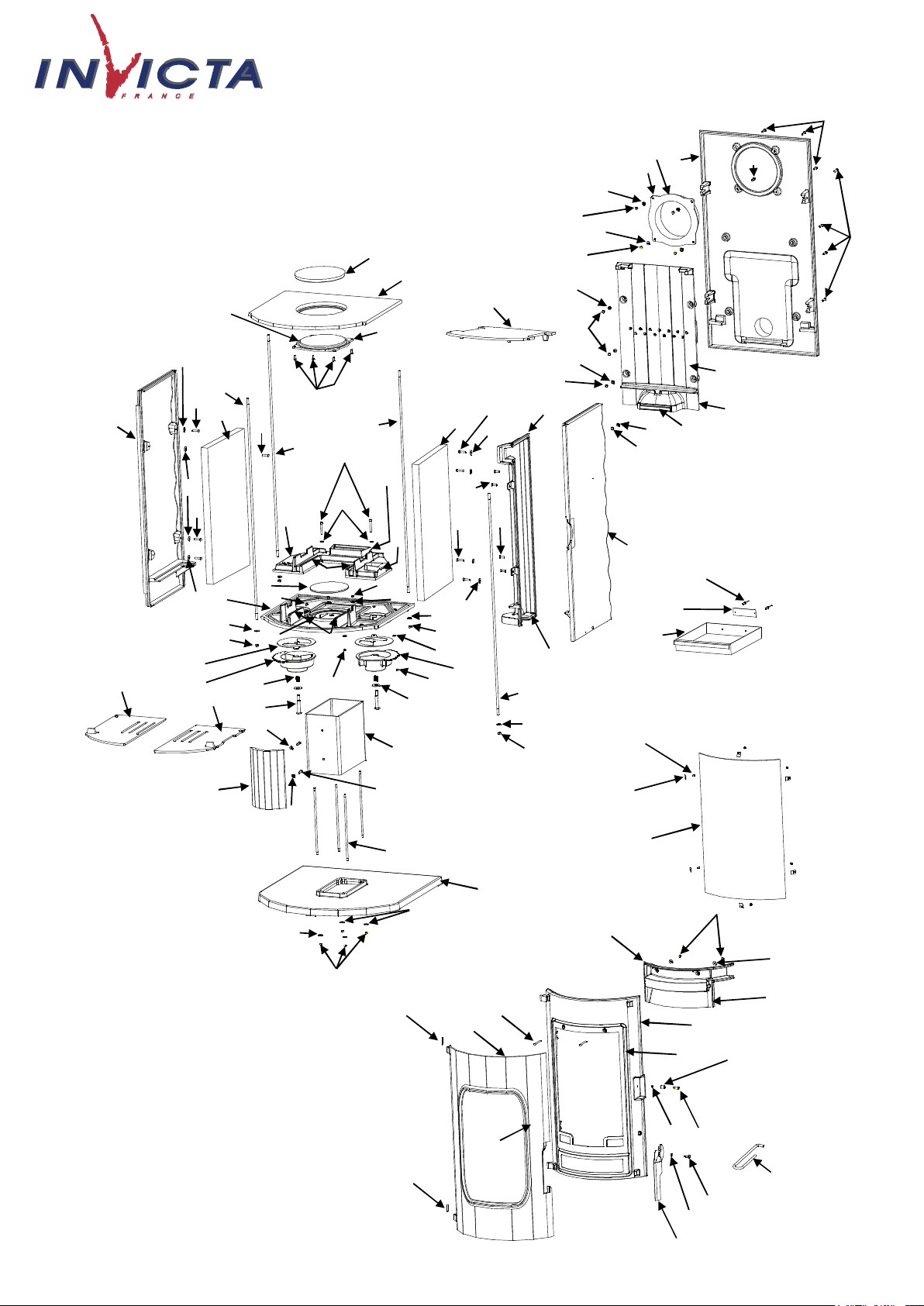

Poêle à bois ODYSSEE référence 6163 44
1
3
4
8
9
10
11
12
13
14
15
16
17
2
2
5
6
6
7
7
6
6
6
6
6
6
6
7
6
7
7
7
7
10
10
18
18
18
18
19
20
20
20
20
20
20
20
20
20
21
21
22
22
22
22
22
23
23
25
26
24
27
28
29
30
31
32
33
34
34
34
35
35
35
36
37
38
39
40
37
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
41
LC, le 16/02/2012 Page 3 sur 6
Page 4
Poêle à bois ODYSSEE référence 6163 44
Repère
Nbr
Désignation
Référence
1
1
Fond
FB 610475
2
4
Vis tête bombée empreinte hexa. creuse de 6x20
AV 8686200
3
4
Vis tête bombée empreinte hexa. creuse de 6x25
AV 8686250
4
1
Buse
FB 610131
5
1
Joint thermocorde Ø5, longueur 0.650 mètre
AI 303005
6
14
Rondelle Ø6
AV 4100060
7
16
Ecrou Ø6
AV 7100060
8
1
Taque
FB 610476
9
1
Joint thermocorde Ø12, longueur 1.37 mètre
AI 303012
10
4
Ecrou Ø6 borgne
AV 7140060
11
1
Déflecteur
FB 610478
12
1
Joint thermocorde Ø12 autocollant, longueur 0.13 mètre
AI 303012
13
1
Tampon extérieur
FB 610132
14
1
Dessus
FB 610470
15
1
Tampon intérieur
FB 610130
16
1
Joint thermocorde Ø5, longueur 0.650 mètre
AI 303005
17
4
Vis tête fraisée empreinte POZY de 6x16
AV 8656160
18
4
Tirant
AT 610106A
19
1
Coté gauche
FB 610474
20
18
Rondelle Ø6 large
AV 4110060
21
2
Vermiculite
AI 703100A
22
8
Vis tête hexagonale de 6x25
AV 8406250
23
4
Vis tête fraisée empreinte hexa. creuse de 6x20
AV 8636200
24
1
Conduit verticale
FB 610480
25
1
Joint thermocorde Ø8, longueur 1.9 mètre
AI 303008
26
1
Coté droit
FB 610473
27
1
Joint thermocorde Ø8, longueur 0.165 mètre
AI 303008
28
1
Double paroi
FB 610477
29
1
Joint thermocorde Ø8, longueur 0.07 mètre
AI 303008
30
2
Joint thermocorde Ø5, longueur de 0.088 mètre
AI 303005
31
1
Sole foyère
FB 610590
32
1
Socle
FB 610469
33
2
Joint thermocorde Ø5, longueur de 0.385 mètre
AI 303005
34
4
Rondelle Ø8 large
AV 4110080
35
4
Ecrou frein Ø8
KAV 7010080
36
2
Tôle d’appui
AT 610107A
37
2
Registre de réglage d’air
FB 610472
38
2
Ressort
AS 95114A
39
2
Vis de registre
AS 610105A
40
2
Rondelle Ø12 large
AV 4110120
41
1
Joint thermocorde Ø8, longueur 0.456 mètre
AI 303008
42
1
Grille foyère gauche
FB 610468
43
1
Grille foyère droite
FB 610467
44
1
Parement de piètement
FB 610482
45
1
Tube
AT 610139C
46
2
Vis tête hexagonale de 6x20
AV 8406200
47
4
Tirant de piètement
AS 610107B
48
1
Pied
FB 610471
49
1
Cendrier
AT 610108A
50
1
Plaque signalétique
PS 616344
51
2
Rivet Ø3 x 8
AV 5203080
52
1
Vitre
AX 616344A
53
6
Attache de vitre
AS 700262
54
6
Vis tête bombée empreinte pozi de 4x6
AV 8644062
55
1
Guide d’air
FB 610479
56
1
Joint thermocorde Ø5, longueur de 0.97 mètre
AI 303005
57
1
Façade
FB 610466
58
1
Joint thermocorde Ø12, longueur 2.8 mètre
AI 303012
59
2
Vis tête fraisée empreinte hexa. creuse de 6x70
AV 8636700
60
1
Ecrou bas Ø6
AV 7130060
61
1
Entretoise
AS 610170A
62
1
Axe excentrique
AS 610154A
63
1
Vis de loquet
AS 610155A
64
1
Rondelle élastique Ø8
AV 4170081
65
1
Loquet
FB 610481
66
2
Vis tête cylindrique, empreinte hexa. creuse de 6x45
AV 8676450
67
1
Porte
FB 610465
68
1
Axe de fermeture supérieur
AV 6306500
69
1
Axe de fermeture inférieur
AV 6306500
70
1
Joint thermocorde Ø5, longueur 1.87 mètre
AI 303005
71
1
Main froide
AS 800255
LC, le 16/02/2012 Page 4 sur 6
Page 5
Poêle à bois ODYSSEE référence 6163 44
Conseils d’utilisation :
Précaution au moment de la mise en service.
o Vérifier que la sole, qui assure l’étanchéité du fond du poêle est convenablement positionnée dans son logement
(page 6) : elle doit assurer une fermeture parfaitement étanche.
o Mettre en place le déflecteur (voir instructions et schéma page 7)
Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer la pièce pour limiter
ce désagrément ou effectuer, avant l’installation, une première chauffe à l’extérieur de la maison.
Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (environ 2 kg constitué de petites
branches bien sèches ou de bois fendu finement). Ouvrir entièrement le registre d’arrivée d’air primaire, enflammer le papier,
maintenir la porte entre ouverte pendant 2 à 3 minutes ( ceci permettra d’éviter les phénomènes de condensation sur le vitrage qui
se produisent si l’appareil est froid ) , puis fermer la porte du foyer . Lorsque celui-ci est bien enflammé, vous pouvez charger
votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une
dilatation normale de l’ensemble de l’appareil.
Fonctionnement intermittent et continu :
Le fonctionnement ‘’Intermittent’’ nécessite un rechargement tout les ¾ d’heures avec de petites quantités de bois. Il faut
privilégier ce mode de fonctionnement particulièrement performant et respectueux de l’environnement.
L’appareil peut également assurer un fonctionnement ‘’Continu’’ quand les contraintes de l’intermittence ne peuvent être
respectées ou qu’une puissance réduite est recherchée. Dans ce cas, la pleine puissance peut être obtenue sur une durée de 2
heures, et une allure réduite, à faible puissance, d’une durée de 10 heures est possible.
Puissance Nominale : en ‘’Intermittent’’ elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 3 kg, sous
forme de 2 bûches de bois dur non fendue de 25 cm , renouvelée toutes les 45 minutes avec le réglage d’allure en
position ‘’allure normale’’ (page 6). En ‘’Continu’’ la charge est portée à 8 kg en 3 bûches, pour un renouvellement
toutes les 2 heures.
Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie inadaptée des bûches,
de l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se
traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n’est plus en contact avec la braise), la
diminution progressive de la réserve de braise et le refroidissement du foyer. Ils s’accompagnent d’une chute de puissance et d’une
baisse des performances.
Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par piquage et
déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer , puis refermer
la porte . L’activité reprend immédiatement après la fermeture de porte.
Combustion lente de 10 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 8 kg constituée de 1 à 2
bûches de bois dur non fendues de 25cm , en privilégiant les grands diamètres (supérieurs à 16 cm) et en fermant
complètement le registre d’arrivée d’air primaire. Effectuer préalablement une mise en régime d’allure réduite en
fermant le registre d’air primaire pour charger ensuite sur un lit de braise à peine rougeoyant.
Organes de réglages :
Utiliser systématiquement la ‘’main froide’’ ou le gant fourni avec l’appareil pour manipuler les organes de réglages qui peuvent être
très chauds.
Registre d’arrivée d’air primaire (voir page 6) (situé en bas à gauche de la façade): ce registre est utilisé pour moduler
l’allure de l’appareil entre ‘’ allure normale ‘’ et ‘’combustion lente’’. Une fois l’appareil allumé, ne pas aller au delà de la
position ‘’allure normale’’.
Registre d’allumage (page 6) : L’action sur le registre d’arrivée d’air primaire au delà de la position ‘’allure normale’’
permet d’obtenir un supplément d’air pour l’allumage. Cette position est réservée aux opérations d’allumage et de reprise et
ne doit pas être maintenue plus de 30 minutes sous peine de dommages sur l’appareil et son environnement. L’appareil doit
rester sous surveillance pendant toute la durée d’utilisation de cette position.
Registre d’air secondaire (page 6) (situé en bas à droite de la façade) : Ce registre doit rester ouvert pour obtenir un
fonctionnement performant et une combustion propre.
o L’action de fermeture de ce registre n’est justifiée que si les tirages sont plus élevés que ceux qui sont recommandés
(voir ci avant). Dans ce cas, ce registre peut être partiellement refermé pour obtenir un fonctionnement satisfaisant.
Une fois cette adaptation effectuée, ne plus agir sur ce registre d’air secondaire, et utiliser exclusivement le registre de
réglage d’allure pour faire varier la puissance de l’appareil.
Raccordement de l’air comburant :
l’appareil peut être raccordé à une arrivée directe d’air extérieur par l’intermédiaire de la busette dia. 100mm située en bas,
derrière l’appareil .
LC, le 16/02/2012 Page 5 sur 6
Page 6
Poêle à bois ODYSSEE référence 6163 44

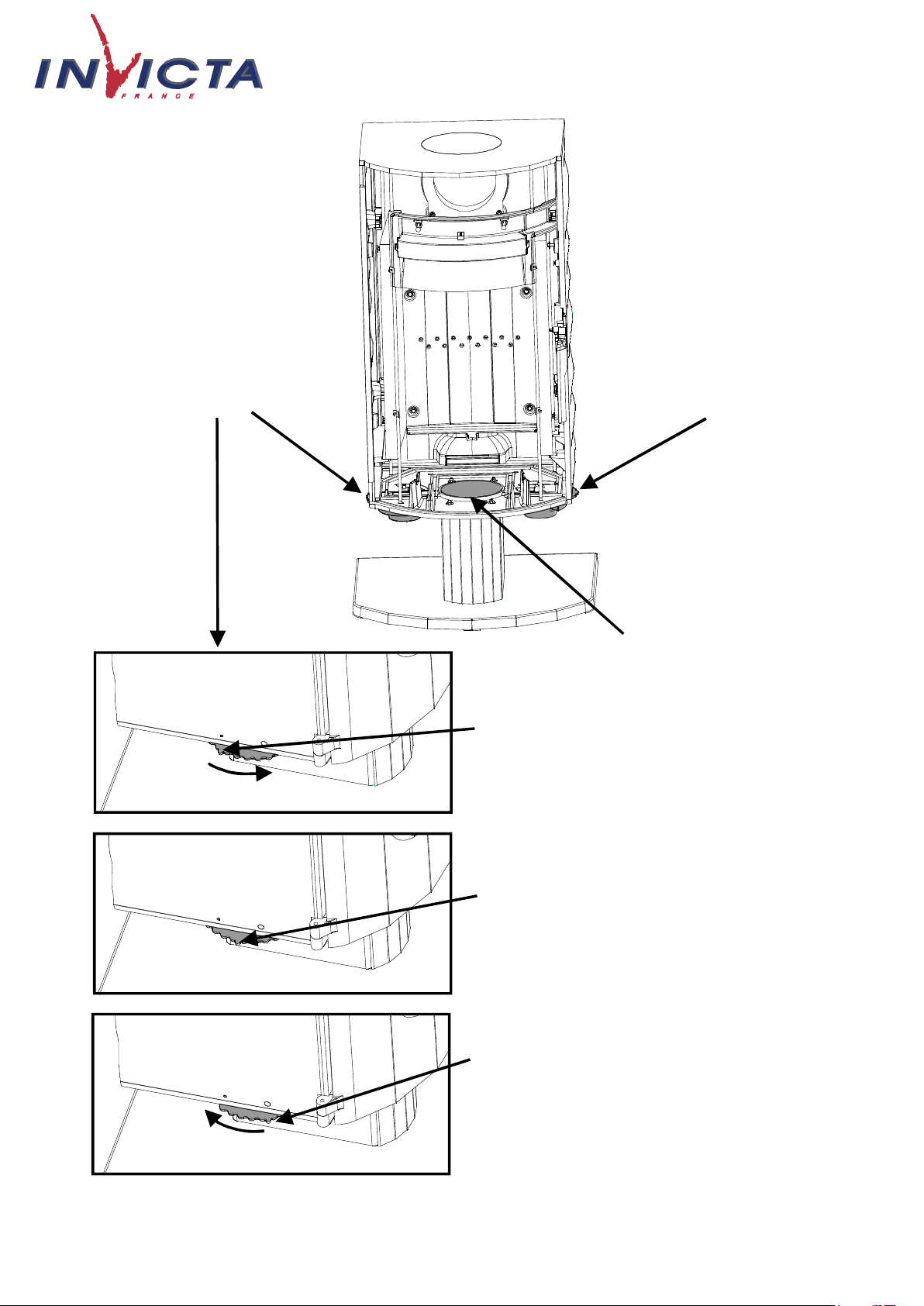

SOLE FOYERE
REGISTRE D’ARRIVEE
D’AIR PRIMAIRE
REGISTRE D’ARRIVEE
D’AIR SECONDAIRE
POSITION FERMEE DU
REGISTRE D’ARRIVEE D’AIR
POSITION D’ALLURE NORMALE
POSITION D’ALLUMAGE DU
REGISTRE D’ARRIVEE D’AIR
(ENTIEREMENT OUVERT) : A
N’UTILISER QUE POUR LES PHASES
D’ALLUMAGE ET DE REPRISE EN
GARDANT L’APPAREIL
SOUS SURVEILLANCE!
LC, le 16/02/2012 Page 6 sur 6
