Page 1
Poêle NELSON référence 6129 44
Poêle à bois
NELSON
Référence 6129 44
PhL, le 07/09/2012 Page 1 sur 6
Page 2
Poêle NELSON référence 6129 44
Puissance nominale
12 kW
Rendement
70 %
Taux de CO%
0.15 %
Classement Flamme verte
Concentration de poussières rejetées à
13% d’O2
82 mg/Nm
3
T° fumées
388 °C
Mode de fonctionnement
Intermittent
Combustible recommandé
Bois / bûches de 50 cm
Débit massique des fumées
12 g/s
Distance latérale minimale à respecter par rapport aux matériaux combustibles adjacents : 60 cm
Si les parois avoisinantes sont en matériaux incombustible et ne se dégradent pas sous l’action de la chaleur
(la température du mur pouvant atteindre 200 °C), ces dimensions peuvent être réduites à 15 cm.
Masse de l’appareil
201 kg
Raccordement au conduit de fumée par la buse
située sur le dessus de l’appareil
Diamètre : 180 mm
Encombrement
h 955 mm
lg 910 mm
prof 480 mm
Dimensions de la porte
h 550 mm
lg 900 mm
Dimensions de la vitre
h 356 mm
lg 763 mm
Plaque signalétique
rivetée à l’arrière du cendrier
180 910
480
930
Notice particulière d’utilisation et d’installation
Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil
Caractéristiques et performances en fonctionnement intermittent suivant EN 13240 :
Caractéristiques de construction :
PhL, le 07/09/2012 Page 2 sur 6
Page 3
Poêle NELSON référence 6129 44
600
mm
Mur
latéral

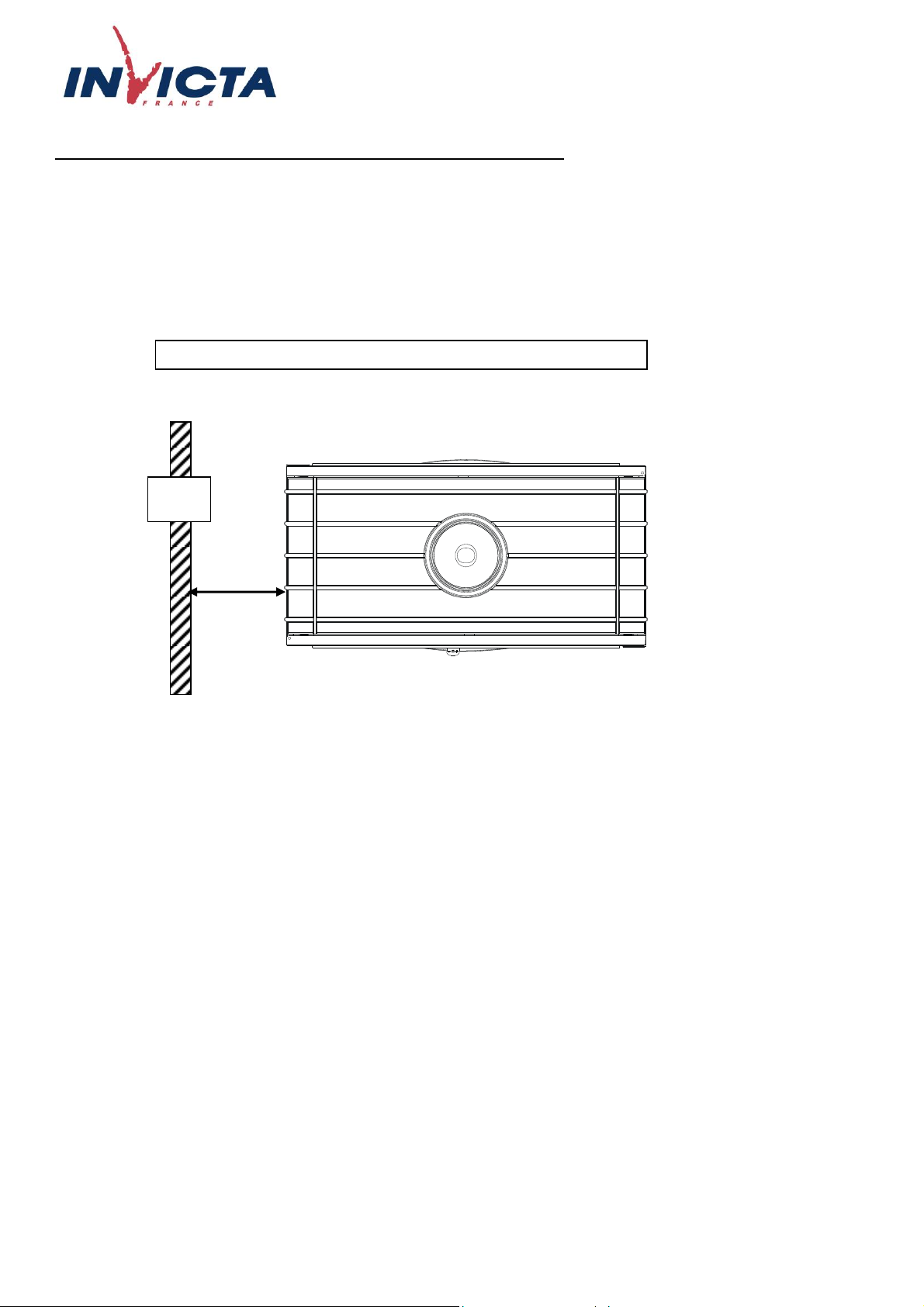

VUE DE DESSUS DE L’INSTALLATION DU POELE
INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL.
Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au dessus de la température ambiante), il est
nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.
Si les parois avoisinantes sont en matériaux incombustible et ne se dégradent pas sous l’action de la chaleur (la température du mur
pouvant atteindre 200 °C), ces dimensions peuvent être réduites à 150 mm.
PhL, le 07/09/2012 Page 3 sur 6

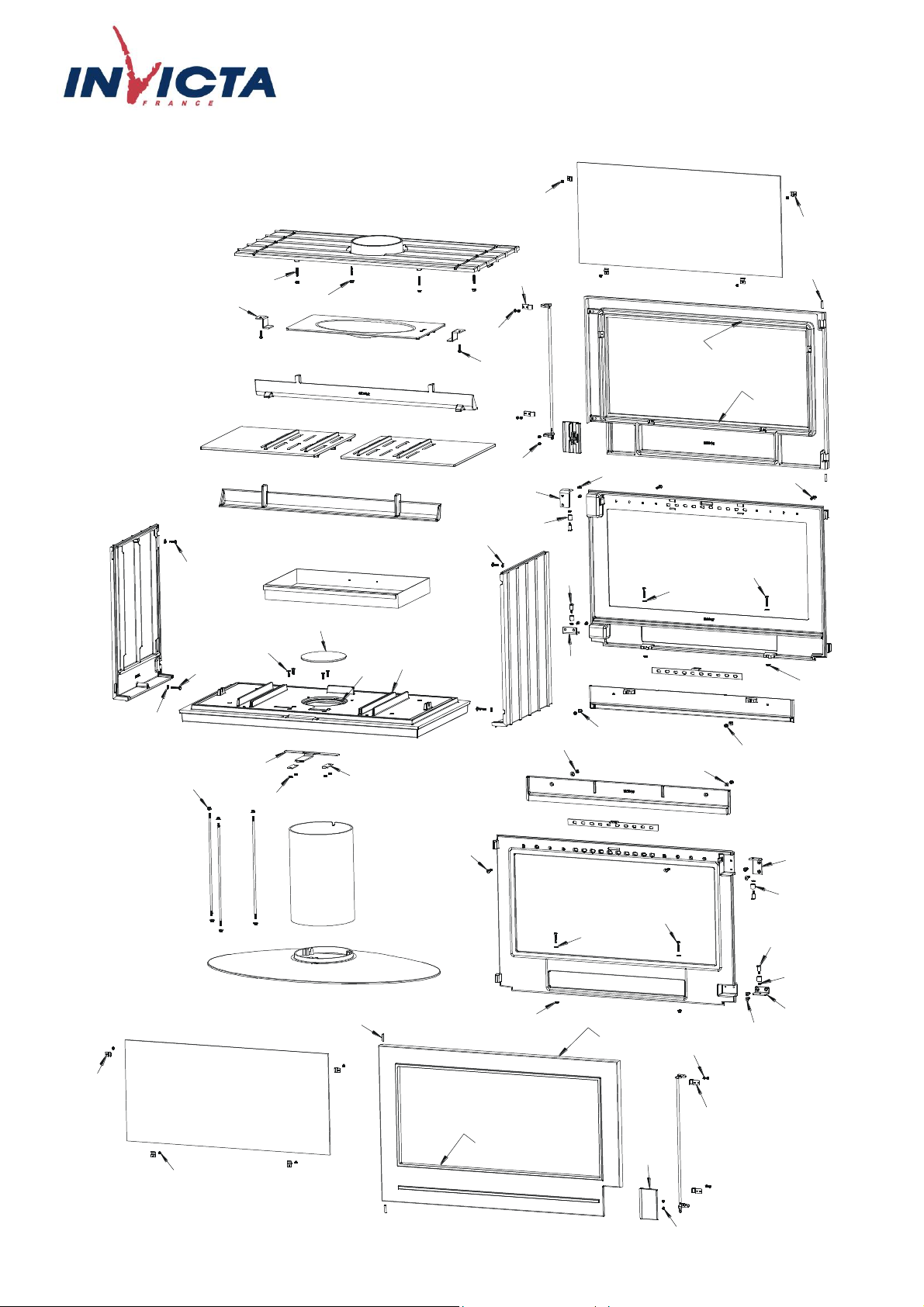

Page 4
Poêle NELSON référence 6129 44
41
12
3
10
45
23
24
29
42
18
38
39
37
40
44
6
43
36
35
33
34
6
30
31
37
40
41
36
34
33
45
35
39
38
23
24
28
29
27
6
46
42
44
18
6
43
7
30
31
32
6
46
19
20
25
14
16
11
9
7
8
5
21
15
13
7
3
1
2
17
22
14
26
4
20
32
27
19
46
6
3
3
PhL, le 07/09/2012 Page 4 sur 6
Page 5
Poêle NELSON référence 6129 44
Repère
Nbr
Désignation
Référence
1
1
Pied
F610591B
2
1
Tube pietement
AT610354A
3
14
Ecrou a embase de 6
AV7220060
4
1
Embase
F610855B
5
3
Tirants
AS610173A
6
12
Rondelle de 6
AV4100060
7
8
Ecrou de 6
AV7100060
8
2
Bride de Registre
AT610112A
9
1
Registre de réglage d’air primaire
AT610216A
10
2
support de deflecteur
AT610219A
11
4
Vis à tête fraisée hexagonale creuse de 6x20
AV8636200
12
4
Vis sans tête hexagonale creuse de 6x30
AV8706300
13
2
Joint thermocorde Ø5 de 0.320 mètres
AI303005
14
2
Côté
F610856U
15
1
Tampon
F610590B
16
1
Tiroir cendrier
AT610101A
17
2
Vis à tête hexagonale de 6x10
AV8406100
18
2
Equerre d’excentrique haute
AT610174A
19
2
Demi grille
F610858B
20
2
Chenet
F610852B
21
1
Joint thermocorde Ø5 de 0.434 mètres
AI303005
22
1
Dessus
F610857U
23
8
Vis à tête fraisée pozy de 6x12
AV8656120
24
2
Equerre d’excentrique basse
AT610146A
25
2
Vis à tête hexagonale de 6x20
AV8406200
26
1
Déflecteur
F610859B
27
4
Vis à tête fraisée hexagonale creuse de 6x30
AV8636300
28
4
Ecrou bas de 6
AV7130060
29
4
Axe excentrique
AS610307A
30
2
Vitre
AX606128A
31
8
Attache de vitre
AS700180A
32
8
Vis à tête cylindrique pozy de 4x6
AV8644067
33
2
Porte
F610843U
34
4
Goupille cannelée Ø6x50
AV6306500
35
2
Joint thermocorde Ø8 de 3,06 mètres
AI303008
36
2
Joint de vitre de7x3 de 2.224 mètres
AI010080
37
2
Axe de fermeture
AS610159A
38
8
Vis à tête cylindrique pozy de 4x8
AV8644080
39
4
Bride pour axe de fermeture
AT610172A
40
2
Poignée de porte
F610854T
41
4
Vis à tête bombée hexagonale creuse de 4x16
AV8684160
42
4
bague d’excentrique
AS610306A
43
2
Guide d’air
F610848B
44
2
Registre de réglage d’air secondaire
AT610184A
45
2
Façade
F610842U
46
6
Vis à tête hexagonale de 6x30
AV8406300
PhL, le 07/09/2012 Page 5 sur 6
Page 6
Poêle NELSON référence 6129 44
TRES IMPORTANT
En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR POÊLES A BOIS »
fournie avec l’appareil.
CONSEILS D’INSTALLATION
La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un
modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
CONSEILS D’UTILISATION
Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d’un minimum de 2 ans de coupe (Hêtre, Charme, 5
ans pour le Chêne – le sapin et les résineux sont interdit).
Le tiroir cendrier doit toujours rester dans l’appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser le gant anti-chaleur Il peut être
nécessaire d’arrêter l’extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l’ouverture de la porte.
Vérification avant mise en service.
Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer la pièce pour limiter ce désagrément ou
effectuer, avant l’installation, une première chauffe à l’extérieur de la maison.
Allumage : Placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu
finement). Enflammer le papier, fermer la porte de l’appareil et ouvrir entièrement l’arrivée d’air. Lorsque celui-ci est bien enflammé, vous
pouvez charger votre appareil. Il est possible de laisser la porte entre-ouverte pour faciliter cette phase d’allumage, mais en maintenant toujours
l’appareil sous surveillance. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une
dilatation normale de l’ensemble de l’appareil.
Fonctionnement intermittent :
Le fonctionnement « Intermittent » nécessite un rechargement tout les ¾ d’heures avec de petites quantités de bois. Il faut privilégier ce mode de
fonctionnement particulièrement performant et respectueux de l’environnement.
Puissance Nominale : en « Intermittent » elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 3 kg, sous forme de 2
bûches de bois dur non refendues, renouvelée toutes les 45 minutes sur un lit de braises d’environ 3 cm, avec le réglage d’allure fermé.
Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie inadaptée des bûches, de
l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se
traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n’est plus en contact avec la braise), la diminution
progressive de la réserve de braise et le refroidissement du foyer. Ils s’accompagnent d’une chute de puissance et d’une baisse des
performances.
Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par piquage et
déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer , puis refermer la
porte. L’activité reprend immédiatement après la fermeture de porte.
Organes de réglages :
Utiliser systématiquement le gant anti-chaleur fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très chauds.
Registre de réglage d’allure : Situé en façade du cendrier, ce registre est utilisé pour moduler l’allure de l’appareil.
Registre d’allumage : Ouvrir le registre de réglage d’allure au maximum permet d’obtenir un supplément d’air pour l’allumage. Cette
position est réservée aux opérations d’allumage et de reprise et ne doit pas être maintenue plus de 30 minutes sous peine de dommages
sur l’appareil et son environnement. L’appareil doit rester sous surveillance pendant toute la durée d’utilisation de cette position.
Registres d’air secondaire : Situés au-dessus des 2 portes, ces 2 registres doivent rester ouverts environs à 1 tiers de leur course pour
obtenir un fonctionnement performant et une combustion propre. L’action de fermeture de ces registres n’est justifiée que si les tirages
sont plus élevés que ceux qui sont recommandés (voir ci avant). Dans ce cas, ces registres peuvent être partiellement refermés pour
obtenir un fonctionnement satisfaisant. Une fois cette adaptation effectuée, ne plus agir sur ces registres d’air secondaire, et utiliser
exclusivement le registre de réglage d’allure pour faire varier la puissance de l’appareil.
PhL, le 07/09/2012 Page 6 sur 6
